Блок питания Chieftec APS-550CB

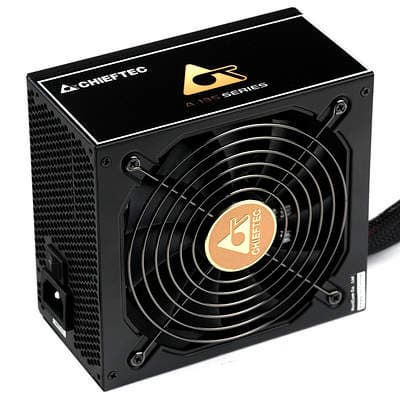

Внешний вид блока питания Chieftec APS-550CB
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

В очередном материале, посвященном блокам питания средней мощности, мы познакомимся с представителем серии A-135 компании Chieftec. На этот раз в фокус нашего внимания мы поместим модель APS-550CB.

Упаковка блока питания Chieftec APS-550CB

Поставляется блок питания в коробке черного цвета из картона средней плотности, на которой изображен герой сегодняшнего обзора. В отличие от большинства конкурирующих решений, коробка данной модели снабжена ручкой для переноски, что весьма удобно.

Корпус блока питания имеет длину около 160 мм без учета выпирающих разъемов. Черное матовое покрытие с минимальной фактурой вкупе с золотистой решеткой выглядят неплохо и вполне типично.

Характеристики

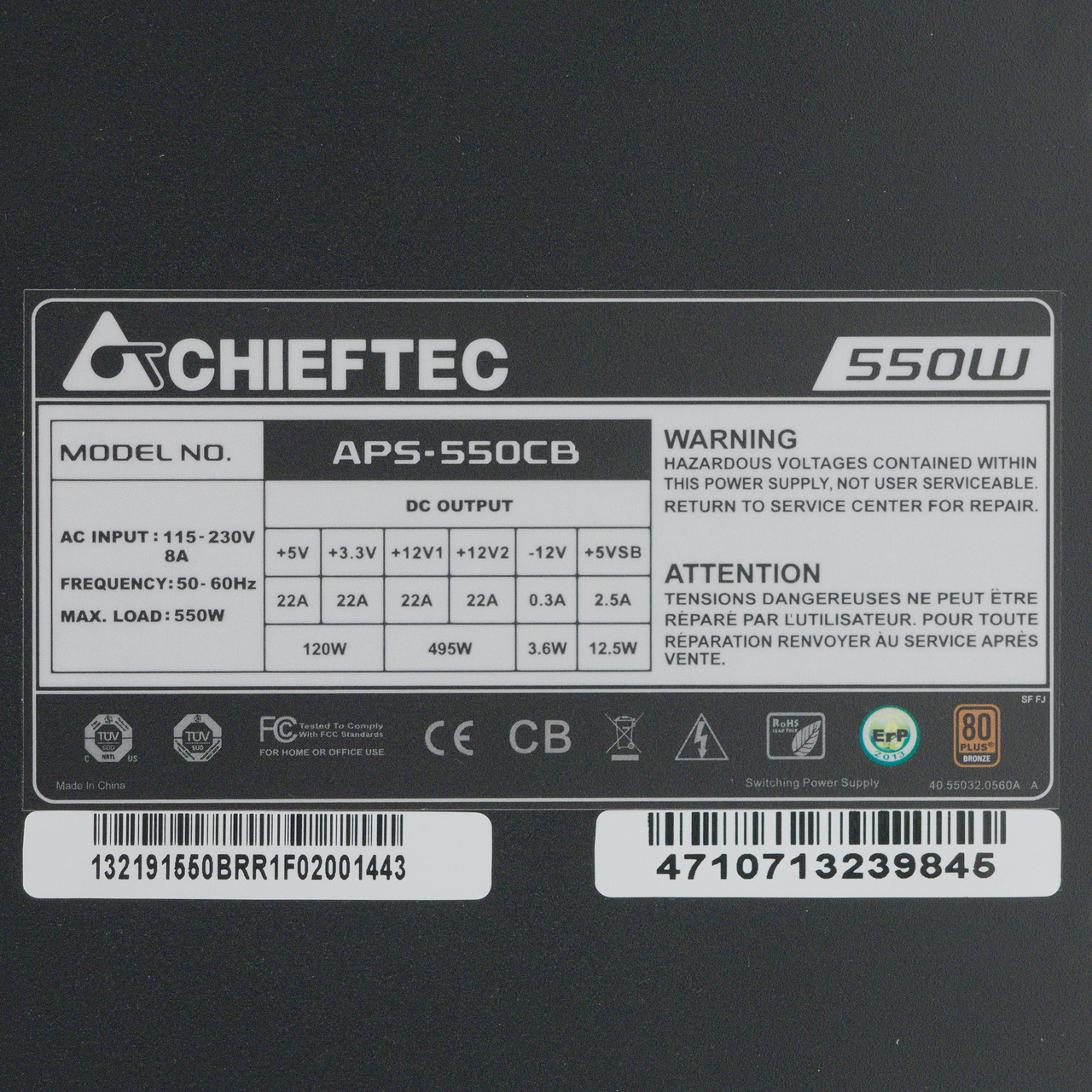

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 495 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 0,9, что является средним показателем для современных решений подобной мощности, хотя для бюджетных продуктов такое значение вполне типично.

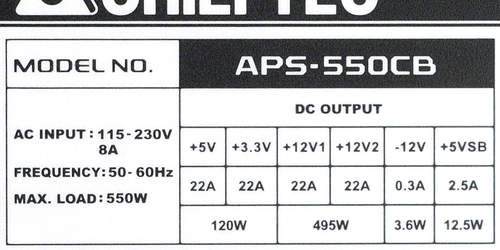

Характеристики блока питания Chieftec APS-550CB

Длина проводов и количество разъемов

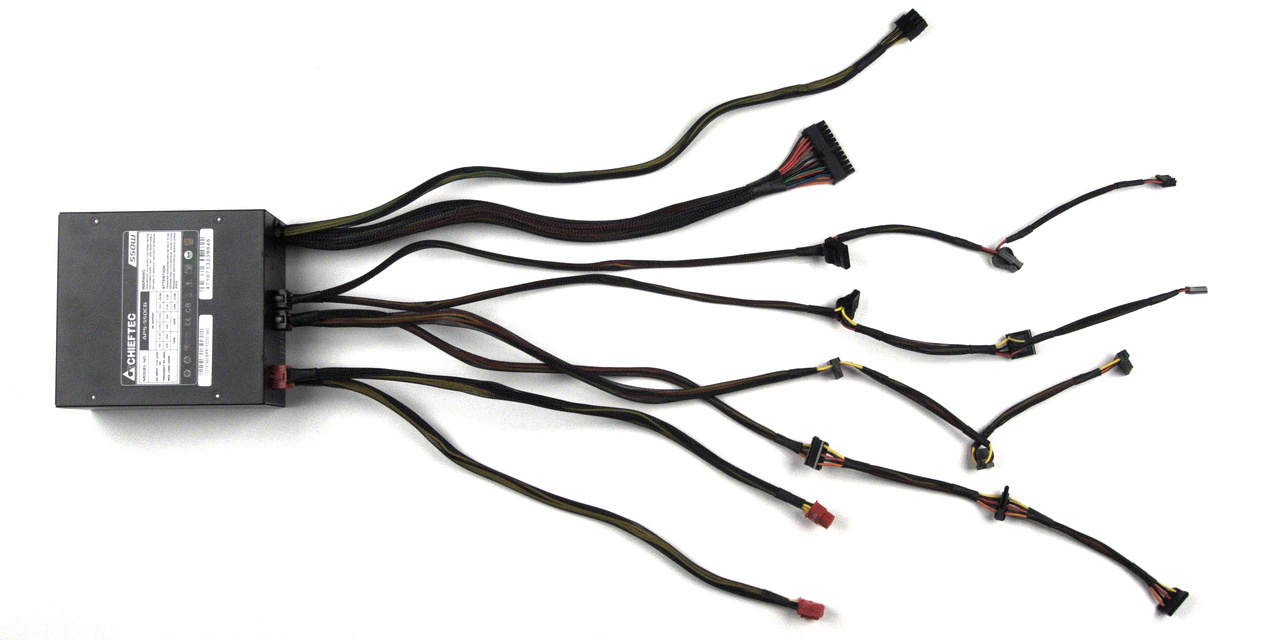

Провода и разъемы блока питания Chieftec APS-550CB

Фиксированные
до основного разъема АТХ — 46 см
до процессорного разъема 8 pin SSI — 55 см
Модульные
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 46 см
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 46 см
до первого разъема SATA Power Connector — 46 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
до первого разъема SATA Power Connector — 46 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
до первого разъема Peripheral Connector («молекс») — 46 см, плюс 15 см до второго такого же разъема, плюс еще 15 см до разъема питания FDD
до первого разъема Peripheral Connector («молекс») — 46 см, плюс 15 см до второго такого же разъема, плюс еще 15 см до разъема питания FDD

Наименование разъема Количество коннекторов Примечание
24 pin Main Power Connector1монолитный
4 pin 12V Power Connectorнет
8 pin SSI Processor Connector1разборный
6 pin PCI-E 1.0 VGA Power Connectorнет
8 pin PCI-E 2.0 VGA Power Connector2разборные
4 pin Peripheral Connector4эргономичные
15 pin Serial ATA Connector6на 2 шнурах
4 pin Floppy Drive Connector2

У данного блока питания используется так называемая модульная система подключения проводов с коннекторами для питания комплектующих внутри системного блока. Данная конструкция позволяет снять неиспользуемые жгуты проводов, высвободив побольше места и придав более аккуратный вид внутренностям системного блока.

По поводу длины проводов до разъемов — она несколько меньше типовых значений для данной ценовой категории. Например, длина проводов до разъема питания процессора несколько меньше типовых 60-65 сантиметров и составляет порядка 55 сантиметров. Впрочем, такой длины все равно будет достаточно для любого корпуса с верхним расположением блока питания, также ее будет достаточно почти для всех корпусов типоразмера miditower высотой до 50 сантиметров с нижним расположением блока питания, однако тут возможны нюансы с удобством прокладки проводов. А вот при использовании более габаритных корпусов с нижним расположением блока питания длина проводов до разъема питания процессора может оказаться недостаточной.

Количество разъемов является вполне достаточным для системного блока среднего уровня, однако с учетом заявленной мощности хотелось бы видеть большее количество разъемов SATA Power — порядка 8 штук на 2-3 шнурах.

Система охлаждения

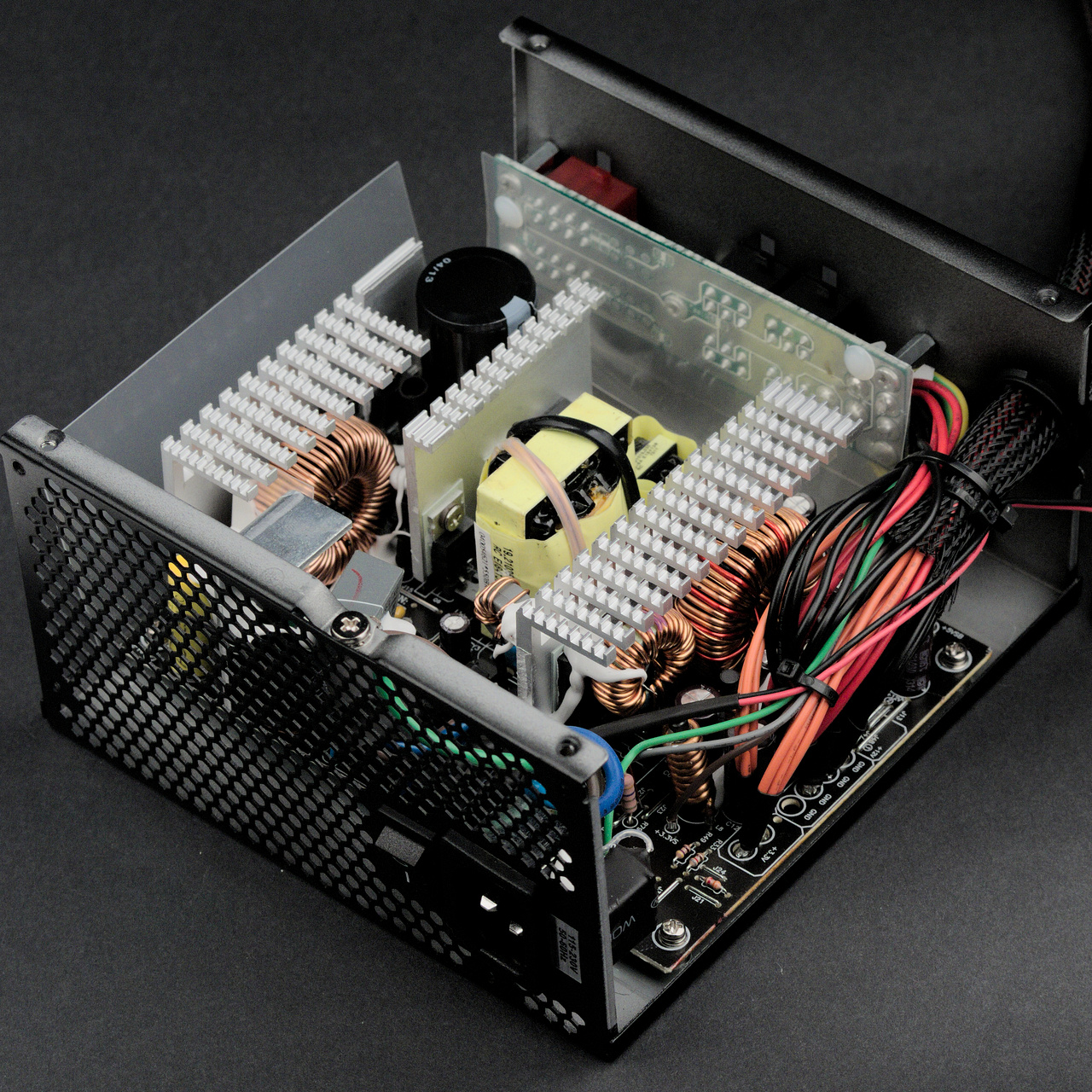

Вид платы блока питания Chieftec APS-550CB

Основные полупроводниковые элементы установлены на трех радиаторах, два из которых имеют Г-образную форму — впрочем, и они особой массивностью не отличаются, что типично как раз для бюджетных продуктов. Толщина основания радиатора выпрямителей — 4 мм, остальных — 3 мм.

Конструкция БП вполне стандартна для бюджетных решений: используется схема групповой стабилизации для каналов +12VDC и +5VDC, а также индивидуальный стабилизатор для канала +3.3VDC в выходном каскаде.

В высоковольтной части установлен конденсатор производства компании Teapo емкостью 330 мкФ (400 В), в выходном каскаде установлены преимущественно конденсаторы Su’scon различных номиналов. Радует отсутствие откровенного ноунейма, но конденсаторы Su’scon имеют весьма неоднозначные отзывы, так что тут заметна некоторая экономия. Ведущие производители сейчас, как правило, устанавливают высоковольтные конденсаторы японских брендов — видимо, с целью минимизации возвратов во время гарантийного срока.

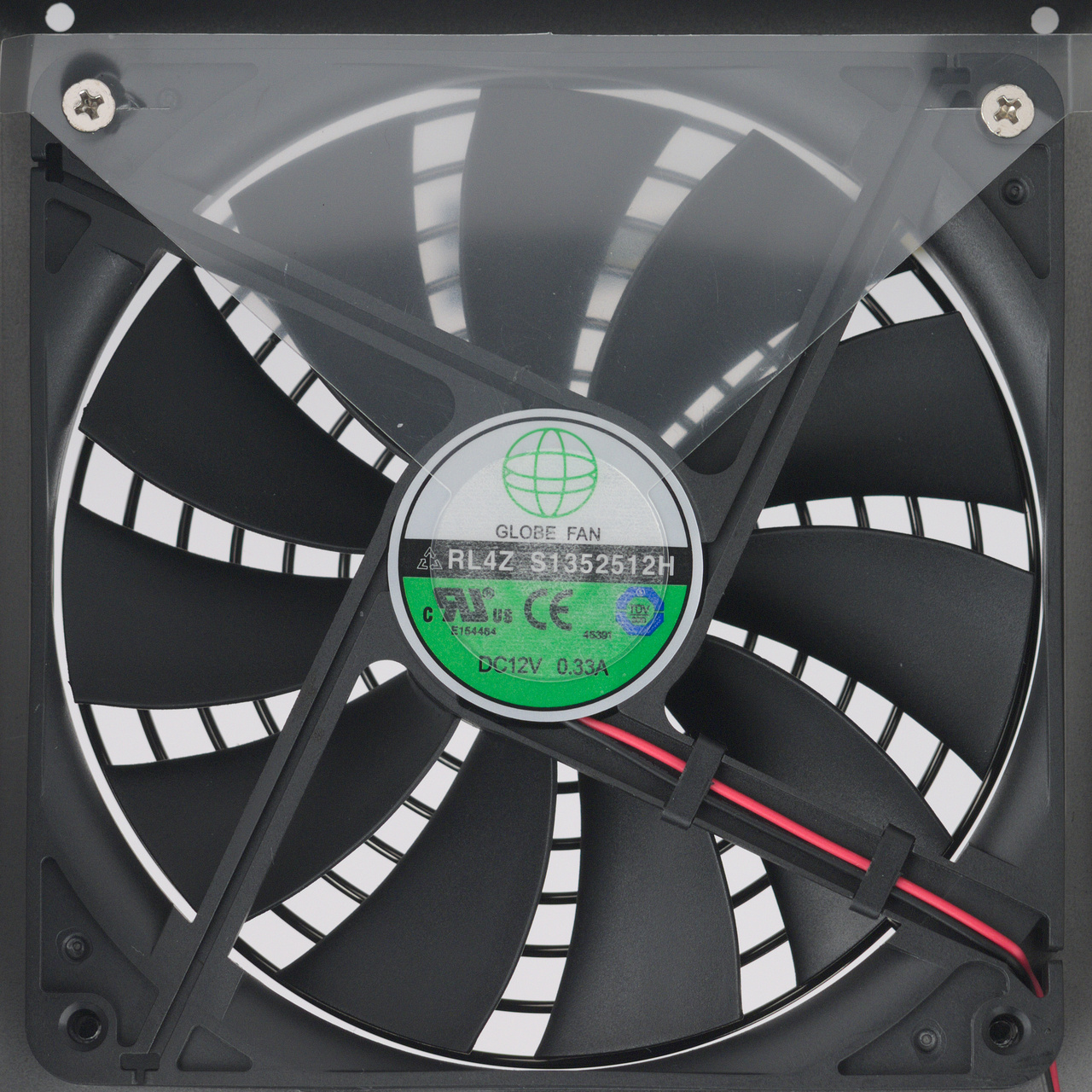

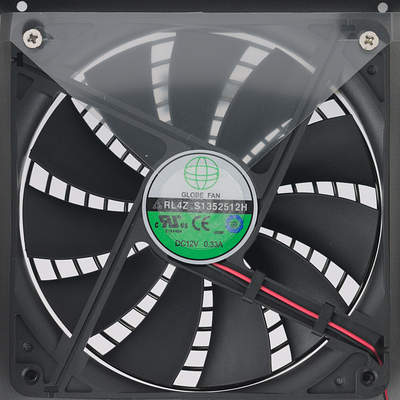

Вентилятор блока питания Chieftec APS-550CB

В блоке питания установлен вентилятор RL4Z S1352512H типоразмера 135 мм (расстояние по центрам крепежных отверстий — 120 мм), имеющий, по данным производителя, максимальную скорость вращения 1500 оборотов в минуту. Вентилятор основан на подшипнике скольжения и произведен компанией Globe Fan.

К сожалению, подобрать совместимый вентилятор будет непросто, так как количество моделей вентиляторов подобного типоразмера в продаже стремится к нулю, есть лишь отдельные модели типоразмера 140 мм с двойным креплением, которые также встречаются редко. Таким образом, желающим заменить вентилятор придется использовать модели типоразмера 140 мм, а крепление дорабатывать самостоятельно.

Тестирование блока питания

Работа на максимальной мощности Chieftec APS-550CB

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

В данном случае никаких проблем не возникло, значения напряжений от номинала отклоняются несильно.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала

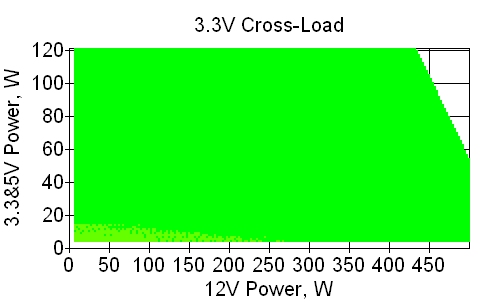

Отклонения по линии +3,3 VDC

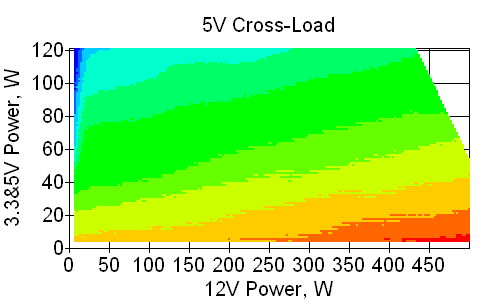

Отклонения по линии +5 VDC

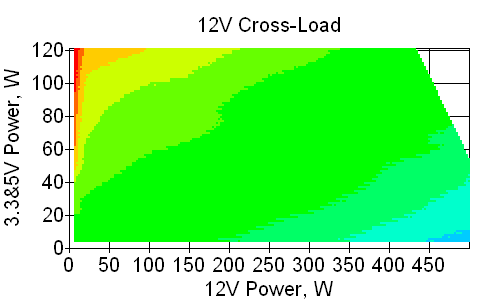

Отклонения по линии +12 VDC

К каналам +3.3VDC и +12VDC особых претензий нет, хотя напряжение по каналу +12VDC и имеет большие отклонения — но только на краях диапазона мощности при нетипичном распределении нагрузки по каналам. А вот параметры канала +5VDC при высокой нагрузке по +12VDC и низкой по 3.3&5VDC несколько хуже. С другой стороны, при типичном распределении мощности по каналам и нагрузке до 350 Вт по +12VDC измеренное значение напряжения по каналу +5VDC имеет вполне адекватные отклонения, что позволяет с успехом питать почти любую домашнюю систему с видеокартой средней ценовой категории.

Во время очередного этапа тестирования мы измеряем параметры электросети переменного тока, к которой подключен исследуемый блок питания, при работе последнего на постоянной мощности. На основании полученных данных, рассчитываются параметры, определяющие экономичность и эффективность источника питания.

Экономичность блока питания
рассеиваемая только блоком питания мощность

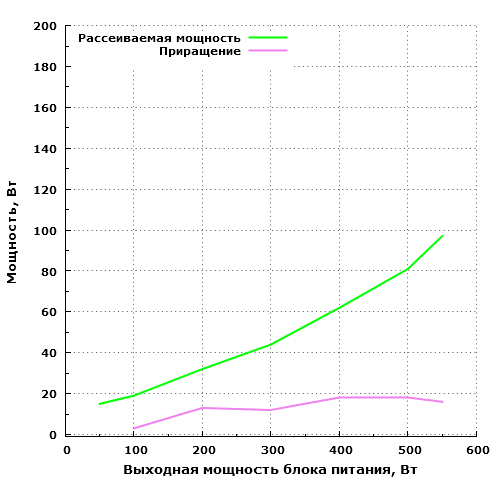

Рассеиваемая мощность Chieftec APS-550CB

На максимальной мощности блок питания рассеивает около 97 Вт, а 60 Вт он рассеивает на мощности около 390 Вт. Таким образом, экономичность данной модели находится на среднем уровне.

Работа без нагрузки
РежимI, АP, Вт
PWR_Off0,0330,1
STB0,0820,4
Zload0,1225,8

Что касается работы в малонагруженных и ненагруженных режимах, то здесь все весьма достойно: в неактивных режимах сам по себе БП потребляет менее 1 Вт, а в активном режиме — около 6 Вт.

Эффективность блока питания
коэффициент полезного действия и коэффициент мощности
при работе от сети переменного тока

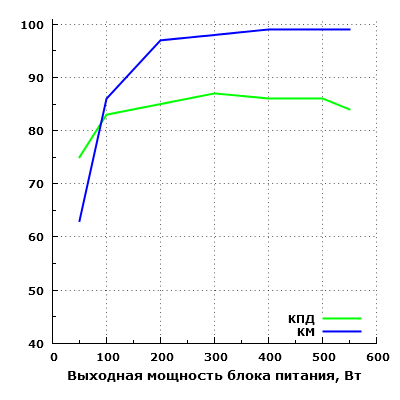

Эффективность Chieftec APS-550CB

Эффективность БП находится на относительно невысоком уровне. Согласно нашим измерениям, КПД данного БП достигает значения свыше 85% в диапазоне мощности от 200 до 500 ватт, максимальное зарегистрированное значение составило около 87% на мощности 300 Вт. КПД на мощности 50 Вт составил около 76%.

Также мы измеряем пусковой ток в режиме холостого хода при полностью разряженных конденсаторах.

Пусковой ток, А14,5

Значение сравнительно невысокое — есть шансы на нормальную работу с маломощными ИБП.

По просьбам читателей мы теперь измеряем и максимальную мощность, которую блок питания способен отдать через один разъем питания видеокарты PCI-E. В ходе данного этапа тестирования блок питания нагружается по каналу +12VDC только через один разъем PCI-E, при этом нагрузка по каналам +3.3VDC и +5VDC устанавливается на уровне около 1 А на канал.

Максимальная мощность PCI-E, Вт495

В данном случае через один разъем питания можно получить полную мощность канала +12VDC.

Измерение уровня шума

При подготовке данного материала мы использовали методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным к настольному размещению системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

Уровень шума блока питания
при работе на статичной мощности
в течение 20 минут с расстояния 0,35 метра

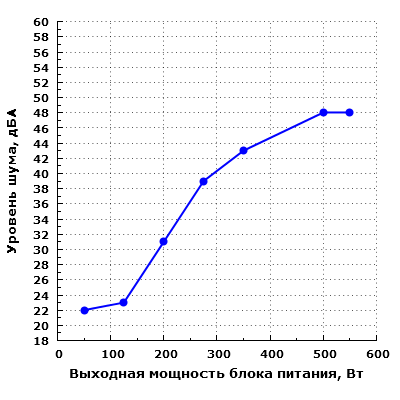

Уровень шума Chieftec APS-550CB

Шум блока питания находится на низком уровне при работе на мощности до 125 Вт включительно, что обычно соответствует режиму невысокой нагрузки. Такой уровень шума от работы БП будет незаметен на фоне типичного фонового шума в помещении в дневное время суток, особенно при условии эксплуатации данного блока питания в системах, не имеющих какой-либо звукошумовой оптимизации. В ночное время на расстоянии 1 метра и более подобный источник шума также будет малозаметен.

При работе на мощности 200 Вт уровень шума данной модели приближается к среднетипичному значению при расположении БП в ближнем поле; при более значительном удалении блока питания и размещении его под столом в корпусе с нижним расположением БП такой шум можно будет трактовать как находящийся на уровне ниже среднего. В дневное время суток в жилом помещении источник с подобным уровнем шума будет не слишком заметен, особенно на расстоянии метра и более, и тем более он будет малозаметен в офисном помещении, так как фоновый шум в офисах обычно выше, чем в жилых помещениях. В ночное время суток источник с таким уровнем шума будет хорошо заметен, спать рядом будет затруднительно. Подобный уровень шума можно считать комфортным при работе за компьютером.

На мощности в 350 Вт уровень шума уже заметно выше среднего.

При нагрузке в 500 Вт шум блока питания преодолевает эргономичный уровень в 40 дБА при условии настольного размещения, то есть при расположении блока питания в ближнем поле по отношению к пользователю. Измеренный уровень шума — 48 дБА — является очень высоким и в случае долговременной работы будет вызывать дискомфорт.

Таким образом, с точки зрения акустической эргономики данная модель обеспечивает комфорт при выходной мощности в пределах 350 Вт. Несмотря на то, что блок питания обеспечивает низкий уровень шума при малых нагрузках, для любителей тишины данная модель не подойдет, так как шум повышается с большим приращением при увеличении мощности нагрузки, и на максимальной мощности шум уже очень высокий.

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап тестирования осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния около полуметра.

На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

Шум электроники
РежимОтклонение, дБА
Вентилятор остановлен1
STB0

В данном случае уровень шума электроники минимален, основную лепту в общий уровень шума блока питания вносит работающий вентилятор.

Оценка потребительских качеств

Потребительские качества данного продукта находятся на среднем уровне. Акустическая эргономика не самая удачная: хотя на низкой мощности уровень шума действительно низкий, потом график уходит достаточно резко вверх, что не позволяет рекомендовать данную модель желающим получить хотя бы относительно тихо работающий под нагрузкой компьютер. Остальные параметры БП также находятся на среднем уровне, а электрические характеристики для бюджетного продукта вполне адекватные. В случае использования в системах с потреблением менее 350 Вт указанные недостатки будут незаметны или малозаметны.

Итоги

По технико-эксплуатационным характеристикам Chieftec APS-550CB несколько лучше, чем БП Chieftec GPS-550A8 из серии Smart и несколько уступает GDP-750C из серии A-90, да и по стоимости он попадает как раз между ними. Много общего у данной модели с CTG-650-80P, которая является представителем обновленной серии A-80. Из основных различий между этими сериями стоит отметить корпус, вентилятор и отсоединяемые провода у APS-550CB, в то время как по потребительским качествам модели очень близки.

Chieftec APS-550CB находится в нижнем сегменте среднебюджетных решений и обеспечивает средние потребительские качества и вполне адекватные электрические характеристики для данной ценовой категории.

Средняя цена по данным price.ru
Н/Д(0)
Средняя цена по данным Яндекс.Маркет
T-10388614
Предложения по данным Яндекс.Маркет
L-10388614-10


Блок питания Chieftec APS-550CB предоставлен на тестирование производителем
