ИБП Powercom KIN-800AP — самый младший среди «умных» королей


Согласно используемой нами классификации, модель является линейно-интерактивным источником бесперебойного питания. Интеллектуальные Line-interactive ИБП серии King с автоматическим регулированием напряжения (AVR) предназначены для защиты персональных компьютеров, рабочих станций и другого ответственного оборудования от основных неполадок с электропитанием: высоковольтных выбросов, электромагнитных и радиочастотных помех, понижений, повышений и полного исчезновения напряжения в электросети.

Внешний вид и комплект поставки:

  • ИБП
  • Шнур COM-порта
  • Кабель питания ИБП
  • Кабель для телефонной линии
  • Кабель для подключения нагрузки
  • Документация
  • CD с ПО

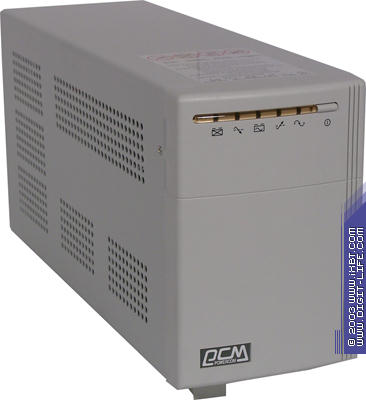

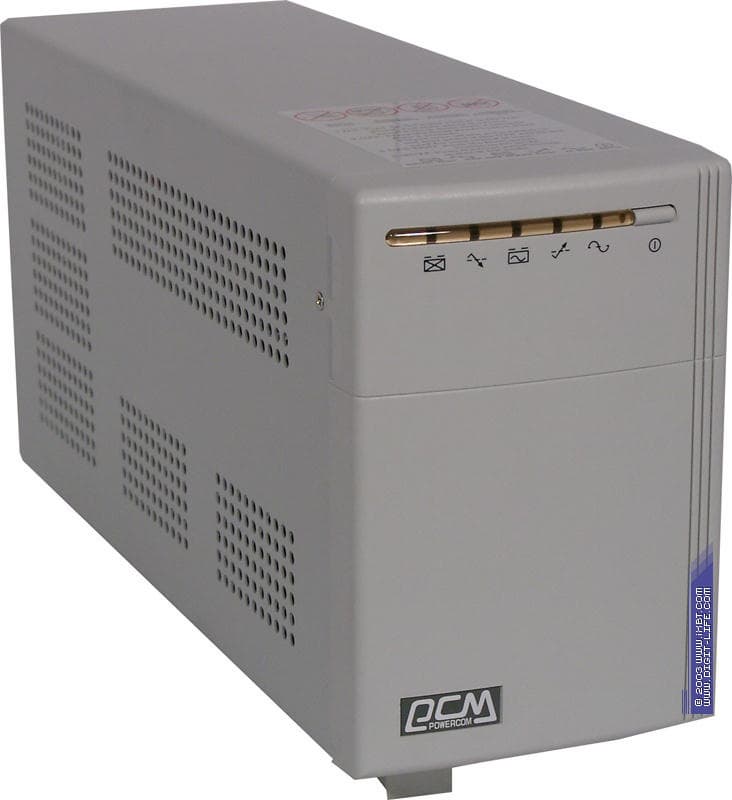

Первое, на что обращаешь внимание при работе с этим ИБП — немалый вес (12 кг) и «жестяной» корпус (у предыдущих моделей ИБП Powercom, которые попадали к нам, корпуса были выполнены из пластмассы). ИБП оснащен 2 аккумуляторами 12 В 7 Ач производства Sota Enertech.

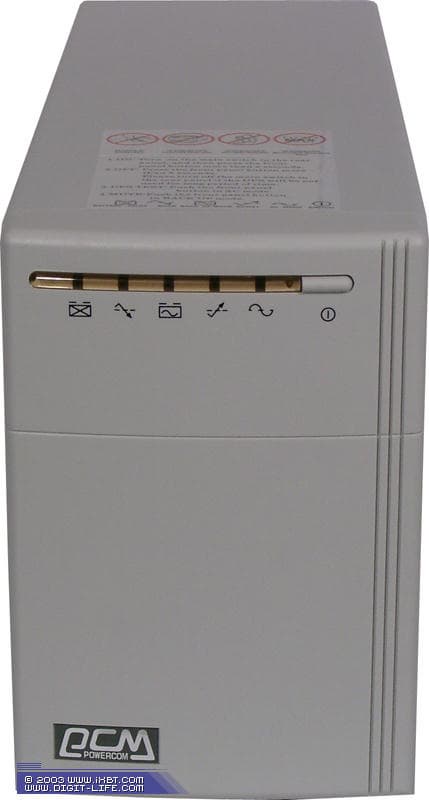

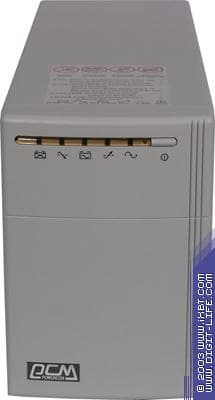

На передней панели KIN-800AP расположены кнопка включения ИБП и пять светодиодов, отражающих режим работы устройства (слева-направо)

  • неисправность аккумулятора
  • понижение выходного напряжения (повышенное напряжение на входе ИБП)
  • работа от аккумулятора
  • повышение выходного напряжения (пониженное напряжение на входе ИБП)
  • работа от сети

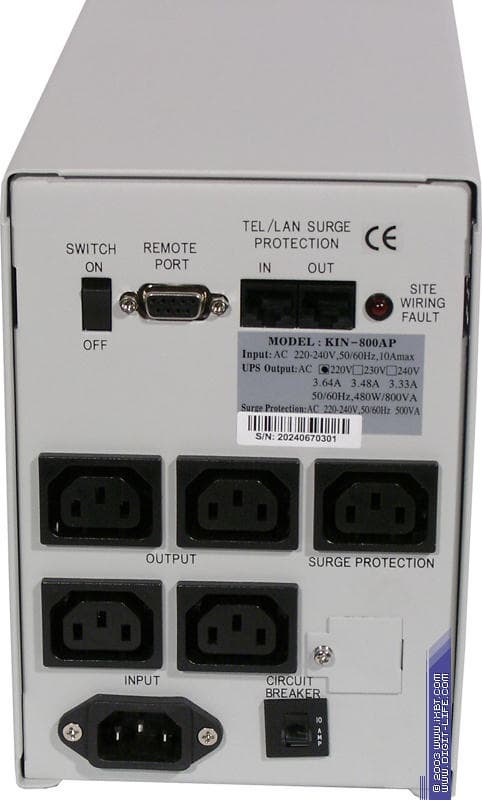

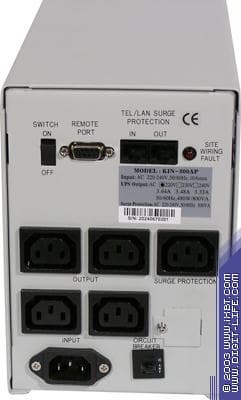

На задней панели расположены тумблер выключения ИБП, разъем RS-232 для подключения управляющего кабеля, по одному входу и выходу RJ-45, 5 розеток IEC-320 для подключения нагрузки (одна из них — только для защиты от всплесков, фильтрующая), разъем питания собственно ИБП, прерыватель цепи ИБП.



Программное обеспечение

Поставляемое с ИБП ПО — UPSMon Plus, как и у BNT-600AP, поэтому останавливаться на его описании здесь нет смысла.

Измерения

Как отмечено производителем в паспорте на устройство, ИБП выдерживает изменение входного напряжения (без переключения на аккумуляторы) в пределах 165-275 В (220±25%) при частоте 50/60 Гц ±5%. При питании нагрузки от аккумулятора выходное напряжение (приходящее на нагрузку) может изменяться в пределах 209-231 В, частота в пределах 50/60 Гц±0,5%. При питании от сети AVR увеличивает напряжение на выходе на 15%, если входное напряжение уменьшилось на величину от 9% до 25% от номинала, и наоборот уменьшает напряжение на выходе на 15%, если входное напряжение увеличилось на величину от 9% до 25% от номинала.

Начнем с понижения. При понижении напряжения устройство переходит на питание нагрузки от аккумулятора при 165 В, в это время на нагрузку приходит 219 В, переход снова на «прямую» запитку от сети, (т.е. отключение от аккумулятора) происходит при повышении напряжения до 179 В.

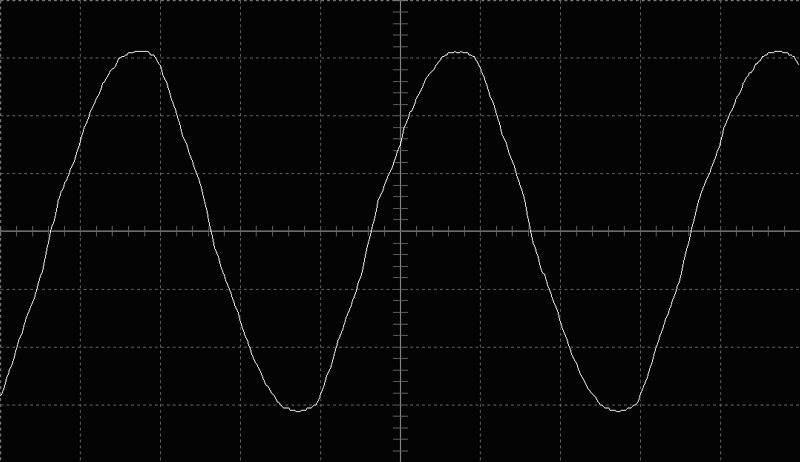

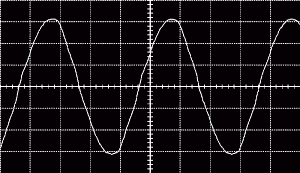

На входе ИБП — 220 В, на выходе — 221 В

При постепенном понижении входного напряжения, ИБП начинает первую ступень преобразования напряжения при достижении 197 В (в этот момент на нагрузку приходит напряжение 224 В); начинаем повышение входного напряжения и определяем, что преобразование прекращается при 205 В, в этот момент напряжение, приходящее на нагрузку — 205 В.

Вторая ступень преобразования напряжения отсутствует.

Начинаем повышать напряжение. ИБП начинает понижать выходное напряжение при входном напряжении 238 В (на нагрузку приходит напряжение 206 В); начинаем понижать входное напряжение. Преобразование прекращается при достижении отметки 232 В, в этот момент напряжение, приходящее на нагрузку — 233 В.

А теперь отключим кабель питания ИБП от ЛАТР и заставим объект эксперимента питать нагрузку только от аккумулятора (мощность нагрузки — 363 Вт, около 75%, (выходная мощность ИБП 800ВА, cos ф=0,6)).

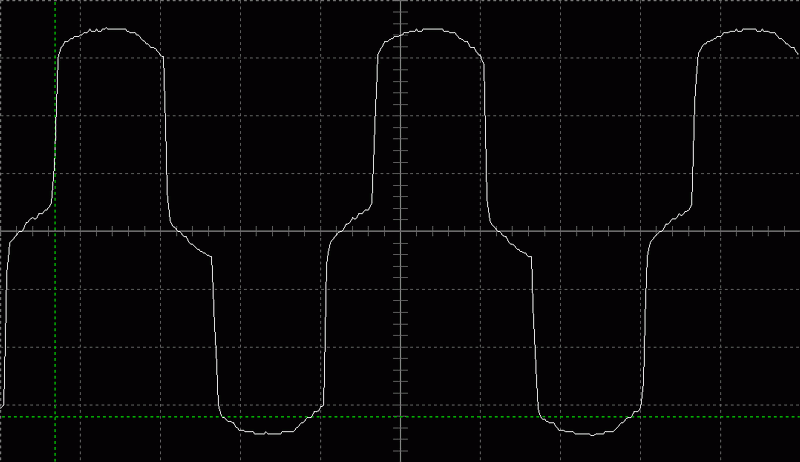

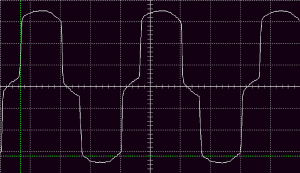

На входе ИБП — 220 В, на выходе — 220 В

Входное напряжение Выходное напряжение
238 206
232 233
220 221
197 224
165 219

При 100% заряда аккумуляторов ИБП проработал с нагрузкой 75% 10 минут, 50 секунд. После этого время зарядки аккумулятора до 90% емкости составило 3 часа 47 минут.

Паспортные данные ИБП:

Модель KIN-800AP
Тип ИБП Линейно-интерактивный
Вход Мощность 800ВА
Номинальное напряжение 220 В ± 25% от входного напряжения
Частота 50 Гц или 60 Гц ±5 Гц, определяется автоматически
Выход Напряжение (при питании от батарей) Сигнал в форме многоступенчатой аппроксимации синусоиды 220 В ±5% от номинала
Частота (при питании от батарей) 50 Гц или 60 Гц ±0,5%
Время переключения ИБП с сети на батарею 2-4 мс включая время реакции ИБП
Защита и фильтрация Защита от всплесков напряжения 320 Джоулей, 2 мс
Фильтр электромагнитного и радиочастотного излучений АЧХ 10 Дб при 0,15 МГц, 50 Дб при 30 МГц
Вход ИБП Плавкий предохранитель
Порт 10BaseT Сетевой фильтр UTP, разъемы RJ-45
Защита от перегрузок ИБП автоматически выключается в течении 60 с, если перегрузка составляет 110% от номинальной мощности, и в течении 3 секунд, если нагрузка составляет 130% от номинальной мощности
Защита от короткого замыкания Немедленное отключение выходных цепей ИБП или сгорает входной предохранитель
Батарея Тип Герметичные, свинцово-кислотные необслуживаемые Срок службы 4-5 лет
Батарейная диагностика Полная самодиагностика, защита от полного разряда, индикатор замены батареи
Физические параметры Вес НЕТТО, кг 12
Размеры ШхГхВ, мм 130x382x201
Сигналы тревоги Батарейная поддержка Редко повторяющийся звуковой сигнал (1 раз в две секунды)
Низкий уровень батарей Повторяющийся звуковой сигнал (2 раза в секунду)
Перегрузка Непрерывный звуковой сигнал
Интерфейс RS — 232 Двунаправленный коммуникационный порт


ИБП Powercom KIN-800AP предоставлен компанией Citilink
