Обзор корпусов V-Tech Computer Industrial

серия третья, заключительная: 6688KA iMac blue, 7799K grey и 910S


Обзор корпусов тайваньской V-Tech Computer Industrial завершим рассмотрением еще трех моделей, 6688KA iMac blue, 7799K grey и 910 S. Достаточно интересные продукты, каждый из которых имеет ряд особенностей, выделяющих его из ряда уже рассмотренных корпусов компании.

6688 KA iMac blue

Технические характеристики:

  • Каркас — KA
  • Типоразмер — Miditower
  • USB, аудиовыходы — только USB на передней панели
  • Посадочные места 5,25 дюйма — 4 внешних
  • Посадочные места 3,5 дюйма — 2 внешних и 4 внутренних
  • Толщина металла — 0,8 мм
  • Возможность установки дополнительных вентиляторов — 80×80 мм
  • Размер — 200×430×400 мм
  • Поддерживаемые форм-факторы плат — ATX/MICRO ATX/AT

Дизайн и внешний вид

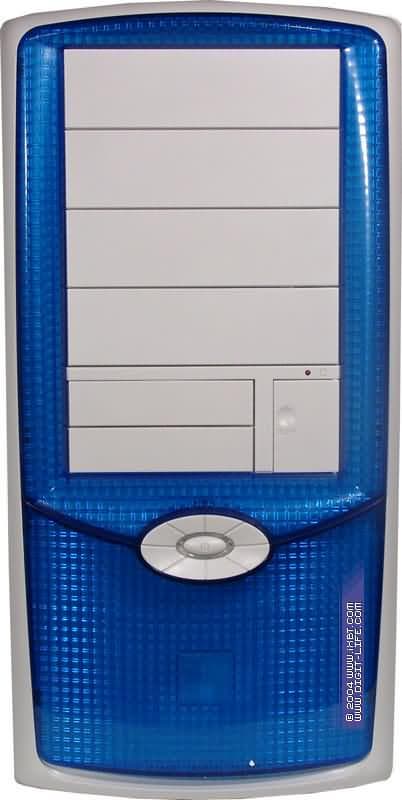

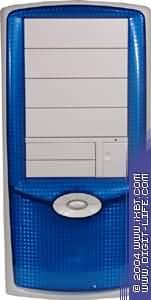

Как ясно из названия модели, корпус стилизован под iMac. От рассмотренных корпусов компании 6688 KA отличается наличием достаточно большой полупрозрачной цветной (синей) вставки на передней панели, пластмассовые накладки которой плавно заходят на боковые панели. Если попытаться оценить первые ощущения от корпуса, то он выглядит «коренастым крепышом» — именно благодаря цветной накладке.

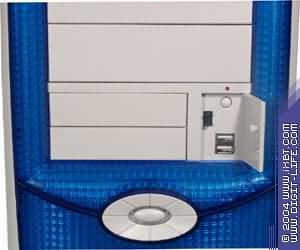

В центре нижней части панели размещена кнопка включения/выключения питания с подсветкой. Как и в случае model 3688K blue, разъемы USB (кроме них на передней панели больше никаких разъемов нет) замаскированы под «дверцей», там же расположена кнопка Reset. Кстати, стоит отметить, что при эксплуатации корпуса такое местоположение кнопки оказывается удачным — во-первых, в случае необходимости, она легко досягаема, а, во-вторых, достаточно защищена от случайного нажатия.

Не может не удовлетворить и размер кнопки — все же корпуса с кнопкой Reset, которая нажимается исключительно при помощи шариковой ручки, с течением времени могут начать вызывать раздражение. В моей практике были случаи, когда системы в таких корпусах находились под столом, соответственно. При необходимости перезапуска компьютера приходилось откатываться на офисном стуле от стола, мучительно пытаться попасть шариковой ручкой в отверстие, маскирующее кнопку, потом, после перезапуска, «подъезжать» к столу — и при «удачном» стечении обстоятельств задевать переднюю панель корпуса либо ножкой стула, либо ботинком (причем, по закону жанра, удар приходился в область, неподалеку от кнопки) — и «наслаждаться» новым перезапуском системы.

Причем, разумеется, удары в переднюю панель могли произойти и в процессе работы — при обычном перемещении на стуле. Данный корпус явно защищен от подобного рода оплошностей, и желания перезапускать машину простым ударом в область кнопки Reset не вызывает.

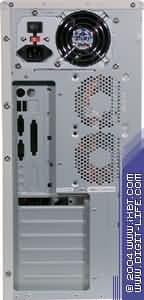

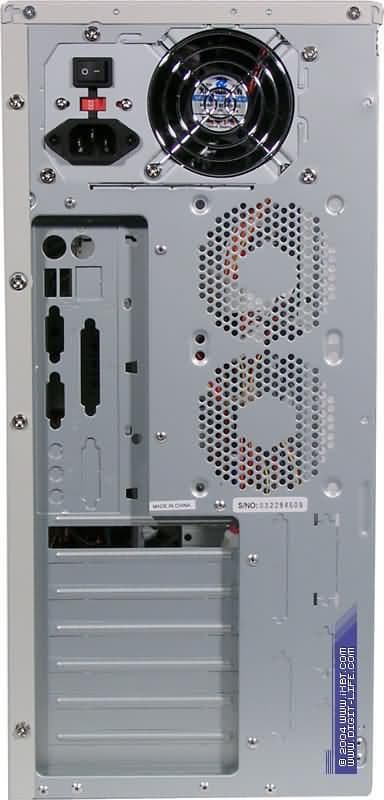

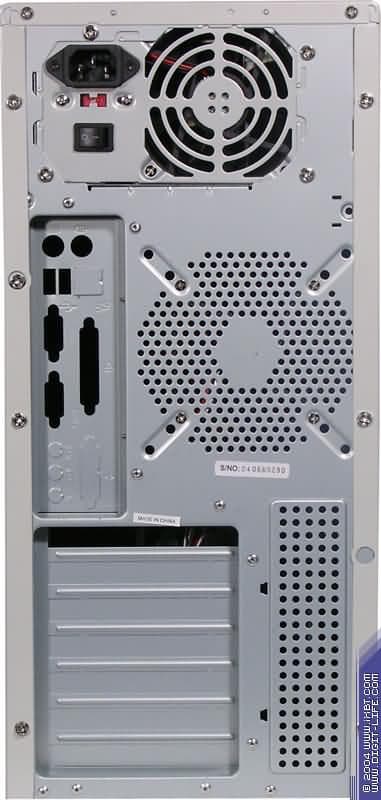

Каркас корпуса выполнен из достаточно толстого анодированного металла, его кромки традиционно завальцованы. Задняя панель корпуса выглядит стандартно для корпусов этого типоразмера. Здесь есть 7 отверстий под выходы плат расширения системной платы (верхнее — под выходы видеокарты AGP — открыто), прорезь под выходы разъемов самой системной платы, вентиляционная решетка вентилятора (допускается крепление вентиляторов большего размера, чем 80x80, на что указывают дополнительные отверстия под винты), вентиляционная решетка пассивного охлаждения. Боковые панели, крепящиеся к каркасу тремя винтами «под отвертку», также оснащены вентиляционными отверстиями в нижней части.

Внутреннее устройство

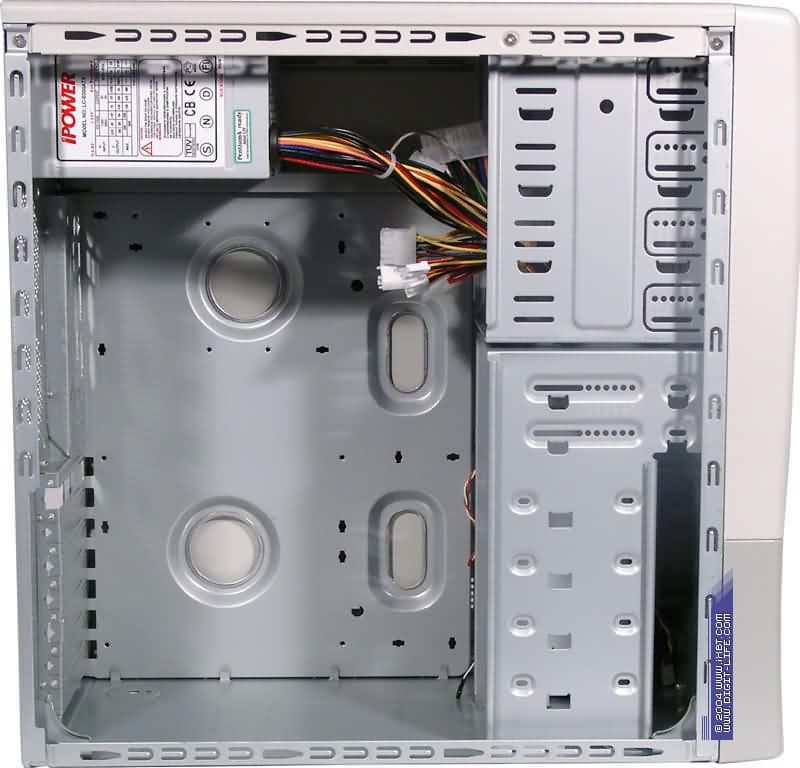

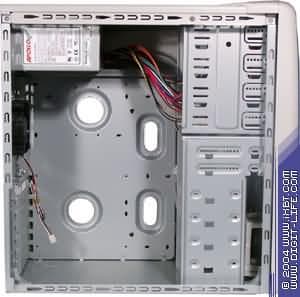

Типичное для Miditower расположение внутренних элементов: горизонтальное крепление блока питания, не мешающее току воздуха внутри корпуса, как в случаях с вертикальным размещением, жесткая фиксация «карманов» под 3,5-дюймовые и 5,25-дюймовые носители.

На задней панели уже установлен вентилятор (80x80), с обратной стороны передней панели — посадочное место, допускающее установку дополнительного вентилятора. Посадочная площадка под системную плату выполнена в традиционном для компании стиле — легко снимается, после установки системной платы с процессором, кулером, платами расширения вставляется обратно в корпус по направляющим и фиксируется одним винтом.

Блок питания

Корпус поставляется с 300 Вт блоком питания iPower — таким же, как в моделях 8870K, 8870JL Nokia Blue и корпусах, рассмотренных во втором обзоре.

7799K Grey

Технические характеристики:

  • Каркас — K
    Типоразмер — Miditower
    Посадочные места 5,25 дюйма — 4 внешних
    Посадочные места 3,5 дюйма — 2 внешних и 4 внутренних
    Толщина металла — 0,8 мм
    Возможность установки дополнительных вентиляторов — 3×80×80 мм
    Размер — 200×430×400 мм

Дизайн и внешний вид

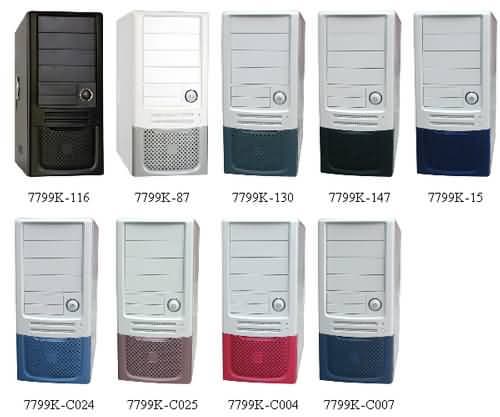

Очередной корпус строгого «офисного» стиля, тем не менее, с возможностями подбора цвета нижней «заглушки» передней панели. Согласно данным сайта компании-производителя, пользователи могут выбрать любой из 8 вариантов раскраски (9, если учесть существование в природе корпуса полностью черного цвета). Для обзора мы получили модель в стандартной поставке, с панелью серого цвета.

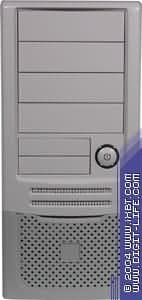

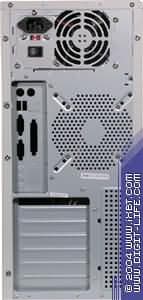

Помимо кнопки питания на передней панели располагается кнопка сброса и рядом с ней — индикатор активности жесткого диска. Задняя панель выглядит стандартно: 7 прорезей под платы расширения, прорезь под разъемы системной платы, два посадочных места под вентиляторы (в данной модели корпуса один вентилятор установлен на передней панели, причем его смещение относительно центра позволяет установить рядом еще один). На боковых панелях в нижней их части расположены отверстия для пассивного охлаждения внутреннего пространства.

Внутреннее устройство

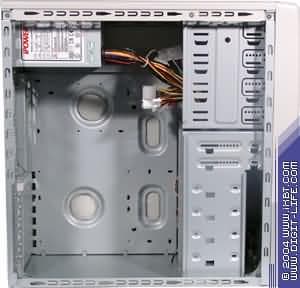

Типичное для Miditower расположение внутренних элементов: горизонтальное крепление блока питания, жесткая фиксация «карманов» под 3,5-дюймовые и 5,25-дюймовые носители.

Посадочная площадка под системную плату выполнена в традиционном для компании стиле c возможностью ее крепления одним винтом после «прикручивания» к ней системной платы «в сборе».

Блок питания

Корпус поставляется с 300 Вт блоком питания iPower — как большинство рассмотренных до сих пор моделей V-Tech.

Выводы

Итак, как мы смогли убедиться по результатам трех обзоров, в настоящее время на российском рынке представлено достаточное количество корпусов V-Tech, предназначенных как для домашнего использования, так и для офисного/клубного применения. Разнообразие расцветок, типоразмеров и внешнего оформления позволяет выбрать модель, подходящую по тем или иным параметрам для предполагаемых задач — включая моддинг как «с нуля», так и доработки pre-modded корпусов. Лучше они или хуже, чем разработки конкурентов, — решать все же вам, но помните, что в ряде случаев фактор цены может сыграть не последнюю роль.

910S

До сих пор автору не приходилось иметь дело с серверными корпусами, так что обзор данного корпуса — первый подобного рода. Разумеется, рассматривать корпуса для серверов так же, как и корпуса для персональных настольных систем неразумно, поэтому в качестве «пробного шара» будет выступать описание личных ощущений (в гораздо большей степени личных, чем с корпусами настольных систем). Надеюсь, что читатели помогут советом и в своих письмах отметят, что им хотелось бы видеть в подобного рода обзорах в будущем.

Технические характеристики:

  • Каркас — S
    Посадочные места 5,25 дюйма — 4 внешних
    Посадочные места 3,5 дюйма — 2 внешних и 5 внутренних
    Толщина металла — от 1 до 1,6 мм
    Возможность установки дополнительных вентиляторов — 90×90 мм на задней панели, 120×120 на передней панели
    Размер — 225×540×440

Дизайн и внешний вид

По количеству внешних 5,25-дюймовых отсеков корпус «не дотягивает» до полноценного full tower, хотя количество отсеков под 3,5-дюймовые накопители даже превышает средние для корпусов такого класса. Поскольку в момент написания классификации корпусов не предполагалось обзоров серверных решений, каких-то «промежуточных» комбинаций 5,25 и 3,5-дюймовых в использованной таблице не указывалось. Похоже, что 910S является типичным представителем корпусов класса Mini Server.

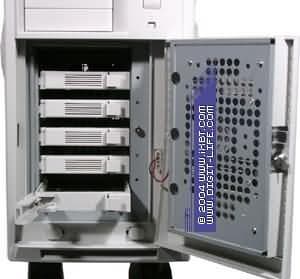

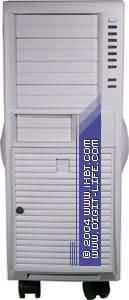

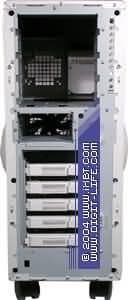

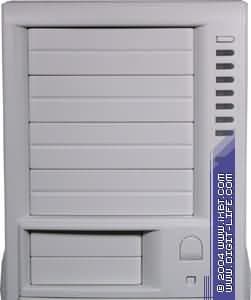

Внешне корпус мало чем отличается от тех «башенных» серверных корпусов, которые автору доводилось видеть ранее. Справа от внешних 5,25-дюймовых отсеков расположен блок светодиодных индикаторов, характеризующих режим работы оборудования системы. На передней панели находится кнопка включения/выключения системы, кнопка сброса; корзина под жесткие диски скрывается за традиционной для серверных корпусов (в последнее время — и некоторых «настольных») дверцей, закрывающейся на ключ. Под передней панелью расположена корзина на 5 жестких дисков, около которой предусмотрен выход питания охлаждающего вентилятора, который выполнен в дверце, закрывающей отсек.

При попытке открыть дверцу полностью, она постоянно выскакивала из паза и повисала на проводах вентилятора, в результате чего для дальнейшего разбора корпуса была просто снята (боюсь, при реальной эксплуатации корпуса это недопустимо — хотя, не каждый же день требуется заменять диски в корзине). Компания-производитель обещает решить вопрос.

Один 3,5-дюймовый отсек и два 5,25-дюймовых закрыты жестяными заглушками, крепящимися в пазе «враспор».

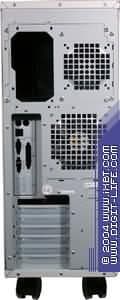

На задней панели — 7 прорезей под выходы плат расширения, закрытый панелью выход для разъемов системной платы, а также решетки двух вентиляционных отверстий (один из вентиляторов уже установлен).

На боковых панелях отверстий для пассивного охлаждения внутреннего пространства нет — на них расположены только пластиковые ручки для съема.

Внутреннее устройство

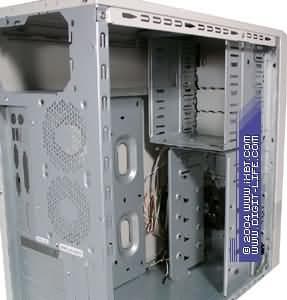

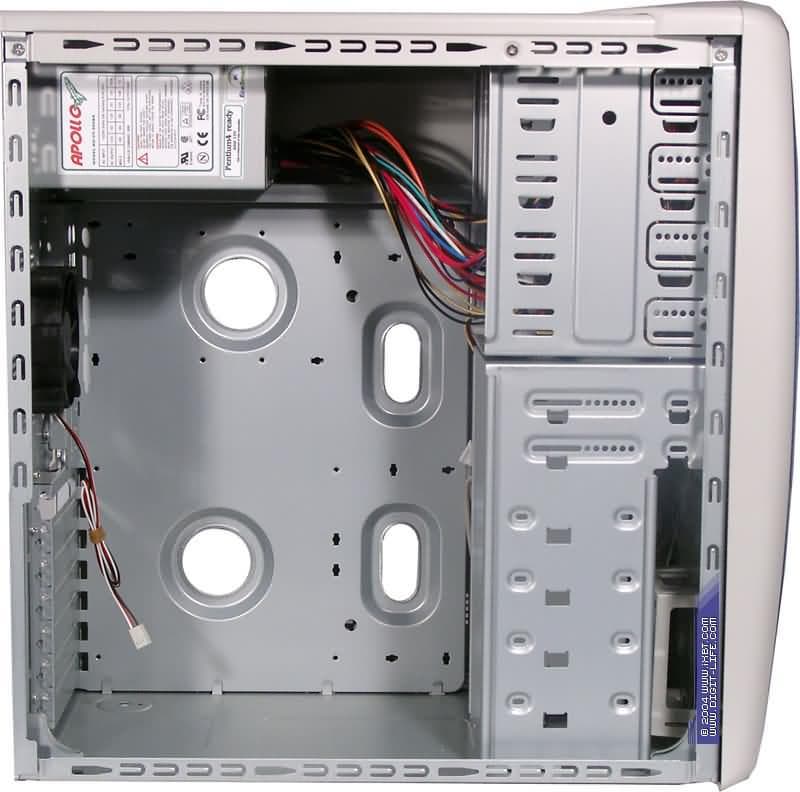

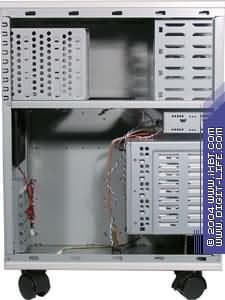

Судя по всему, корпус предназначен для использования плат форм-фактора ATX/Micro ATX/AT. «Карман» для 3,5-дюймовых дисков выполнен над местом крепления корзины жестких дисков, над ним, после горизонтальной «перемычки», разделяющей корпус по высоте в пропорции 1:3, к раме приклепан блок отсеков под 5,25-дюймовые приводы.

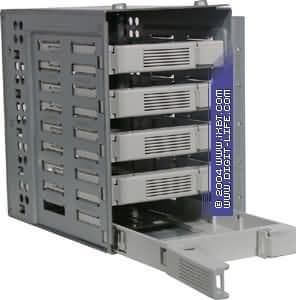

Корзина жестких дисков выполнена из добротной стали толщиной 1,6 мм — по-видимому, для увеличения ее прочности. К каркасу корзина прикреплена одним винтом, после чего может быть повернута изнутри наружу (при снятой боковой панели) и вынута из «проточек» в верхней и нижней части элемента крепления.

Посадочные отсеки под жесткие диски вынимаются после отжатия пластиковой защелки. Для того чтобы «блок» с диском можно было вставить обратно в корзину, необходимо, чтобы защелка была открыта (в противном случае до конца ее вставить не удастся — второй конец заглушки имеет выступ, удерживающий блок в корзине).

Блок питания

Данный корпус поставляется без корпуса питания, компании (производитель и поставщик) рекомендуют использовать V-Tech Apollo Server Dual Fan мощностью от 350 Вт.

Выводы

Корпус может быть использован для создания на его базе серверов начального уровня при небольшом бюджете. При условии нечастой смены жестких дисков он может оказаться вполне приемлемым выбором как для небольшой компании, так и, скажем, для домашней сети, поскольку позволяет сэкономить на «взрослом» серверном корпусе при одновременном наличии всех необходимых атрибутов серверных корпусов.

Продолжение следует…


Корпуса для обзора предоставлены компанией CASE.RU
