Корпус Thermaltake Element Q

Sorry, temp error.


Thermaltake Element Q

Полная галерея наших фотографий этой модели
Данная модель на сайте производителя
Технические характеристики

Корпус Thermaltake Element Q был представлен еще в 2010 году, однако он до сих пор широко доступен в розничной продаже и по-прежнему пользуется определенной популярностью у любителей компактных корпусов благодаря громкому имени бренда, относительно невысокой цене и наличию комплектного блока питания стандарта SFX мощностью 220 Вт.

Thermaltake Element Q

У этого корпуса есть и более официальное, но совсем плохо запоминающееся название — VL52021N2E. Вариант расцветки предусмотрен только один — черный с небольшой красной вставкой на передней панели. В продаже также можно найти модель VL52021N2U, которая отличается от модели с индексом E только блоком питания. Там он также рассчитан на максимальную нагрузку в 220 Вт, однако лишен модуля APFC.

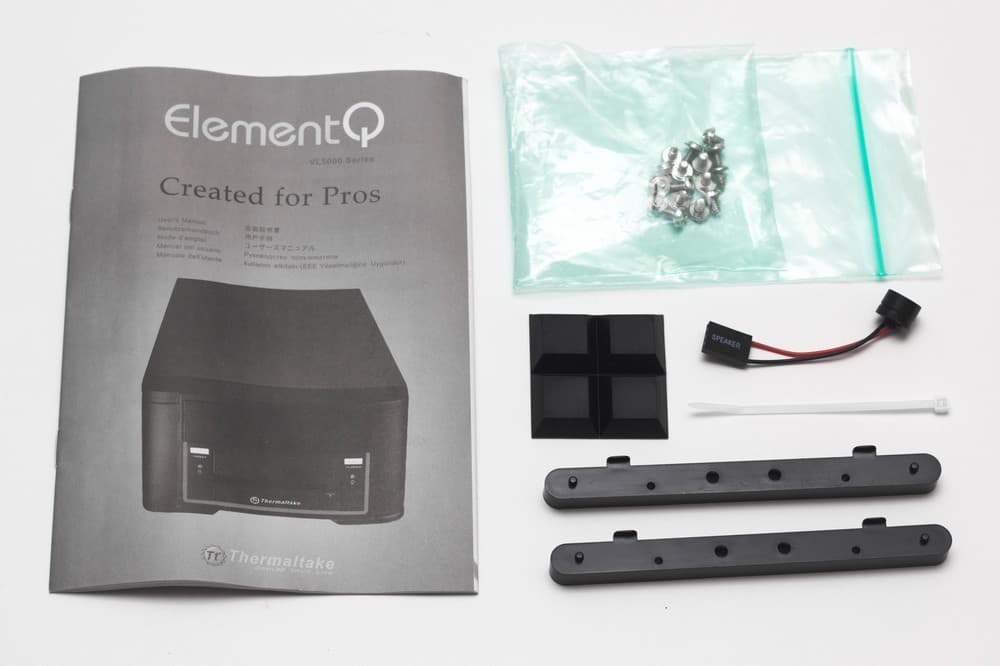

Поставляется корпус в небольшой коробке с качественной цветной полиграфией, большим количеством фотографий и перечнем основных характеристик данной модели. Комплект поставки помимо самого корпуса включает в себя только самое необходимое: крепежные винты, направляющие для монтажа жесткого диска, четыре резиновые ножки, которые нужно наклеивать самостоятельно, одну одноразовую стяжку, спикер и небольшую инструкцию по сборке.

Thermaltake Element Q

В инструкции есть подписи к схематичным рисункам в том числе и на русском языке, однако проблем при сборке в любом случае возникать не должно — корпус достаточно простой и логичный, без каких-либо экзотических нововведений и особенностей.

Компоновка

Корпус представляет собой однообъемную конструкцию, единственным заметным отличием которой от классического microATX-корпуса является расположение подложки системной платы на нижней стенке корпуса, а не на боковой.

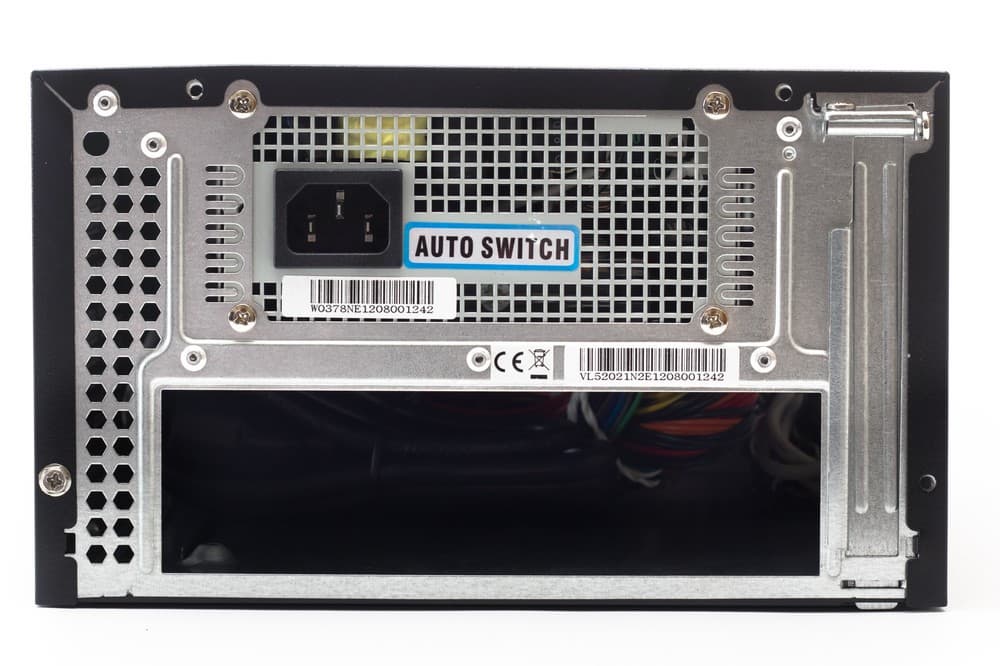

В остальном же картина привычная: по одному отсеку 5,25″ и 3,5″ с внешним доступом расположено в передней части корпуса, блок питания находится сзади наверху. Дополнительный жесткий диск можно установить вертикально «на ребро» в области между боковой стенкой и процессорной зоной системной платы.

Thermaltake Element Q

В Thermaltake Element Q помещаются только компактные системные платы стандарта Mini-ITX. Графический ускоритель можно установить только очень тонкий, зато достаточно длинный — вплоть до 29 см. На самом деле с учетом производительности и наличия аппаратных декодеров Full HD-видео у современной встроенной графики перспектива установки отдельного ускорителя в такой корпус выглядит весьма туманной, игрового ПК на выходе в любом случае не получится.

Выбранный вариант компоновки на пару с небольшой высотой корпуса — всего 13 см — сильно ограничивают максимально допустимую высоту процессорного кулера. Комфортно разместить в нем можно только те модели, высота которых не превышает 35-40 мм, что накладывает значительные ограничения на список совместимого оборудования.

Конструкция

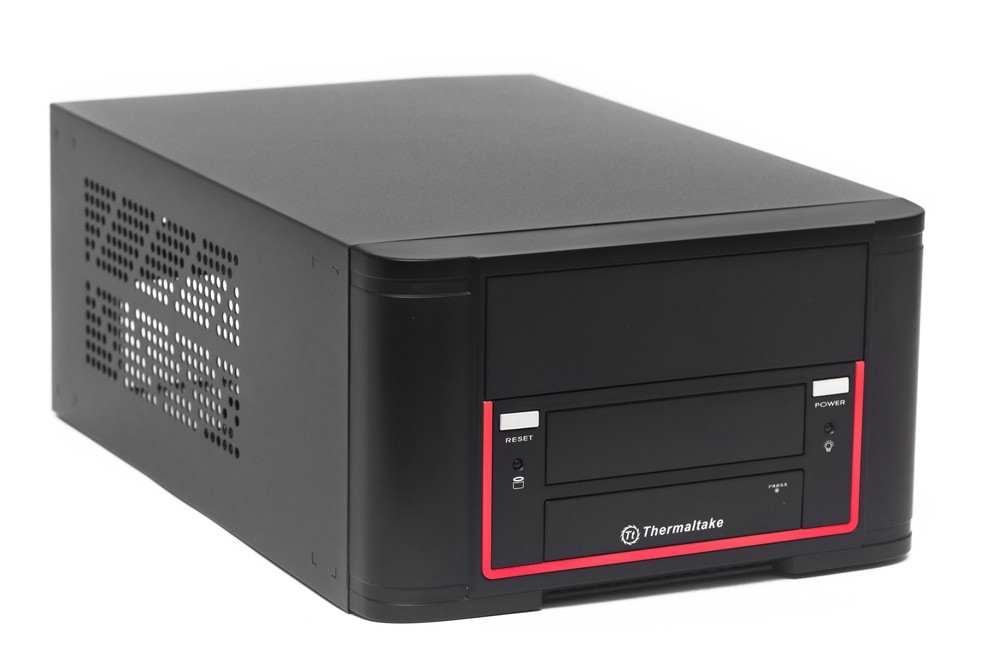

Габариты Thermaltake Element Q — 347 (Д) × 220 (Ш) × 130 (В) мм, а вес без упаковки, но с блоком питания составляет всего 2,7 кг. Изготовлен корпус из прочной стали с заявленной толщиной 0,8 мм. Садиться на него, конечно, не стоит, но класть тяжелые предметы можно без опаски за сохранность геометрии конструкции.

Thermaltake Element Q

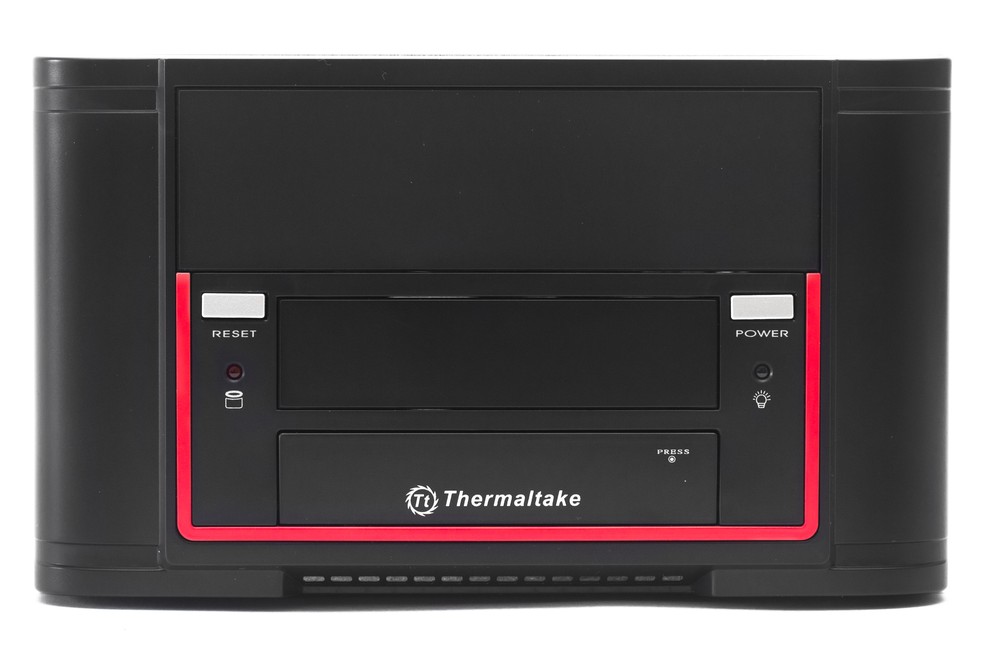

Передняя панель выполнена из окрашенного в черный цвет пластика с небольшой красной вставкой. Панель является полностью съемной, она крепится к шасси при помощи четырех пластиковых защелок. На нижней грани передней панели есть удобная выемка под пальцы для наиболее быстрого и удобного снятия.

Кнопки включения и перезагрузки разнесены на левую и правую стороны декоративной панели, они имеют одинаковый размер и ход, отличить их можно только по подписям. Качество самих кнопок не очень высокое, в механизме присутствует ощутимый люфт.

Thermaltake Element Q

Световые индикаторы Power и HDD расположены под кнопками включения и перезагрузки. Цвет свечения, соответственно, зеленый и красный. Диоды прикрывает пластик с небольшим матирующим эффектом, поэтому свечение получается не очень ярким, сильно по глазам не бьет даже в ночное время суток.

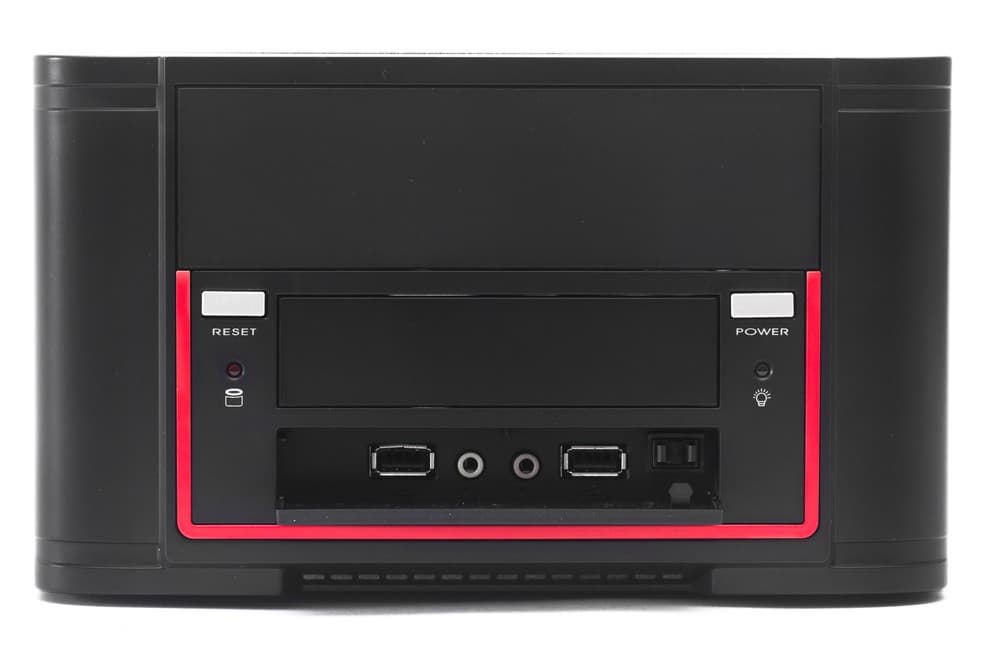

Под небольшой крышечкой в нижней части декоративной панели скрывается привычный набор фронтальных портов: 2 × USB 2.0, а также разъемы для подключения микрофона и наушников. Фиксируется эта крышка с помощью одной подпружиненной защелки. Расстояния между USB-портами достаточно для того, чтобы подключить одновременно два крупногабаритных устройства. Модель достаточно старая, поэтому поддержки USB 3.0 от нее ждать не стоит.

Thermaltake Element Q

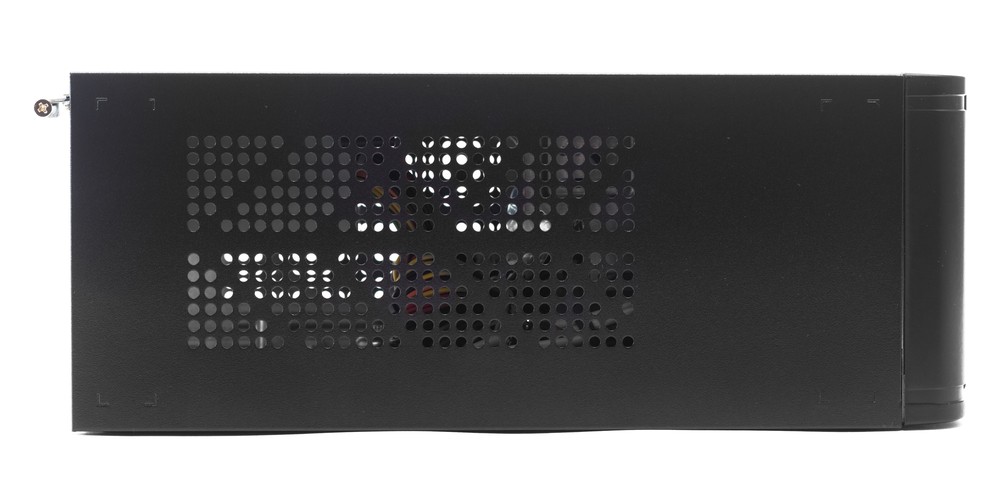

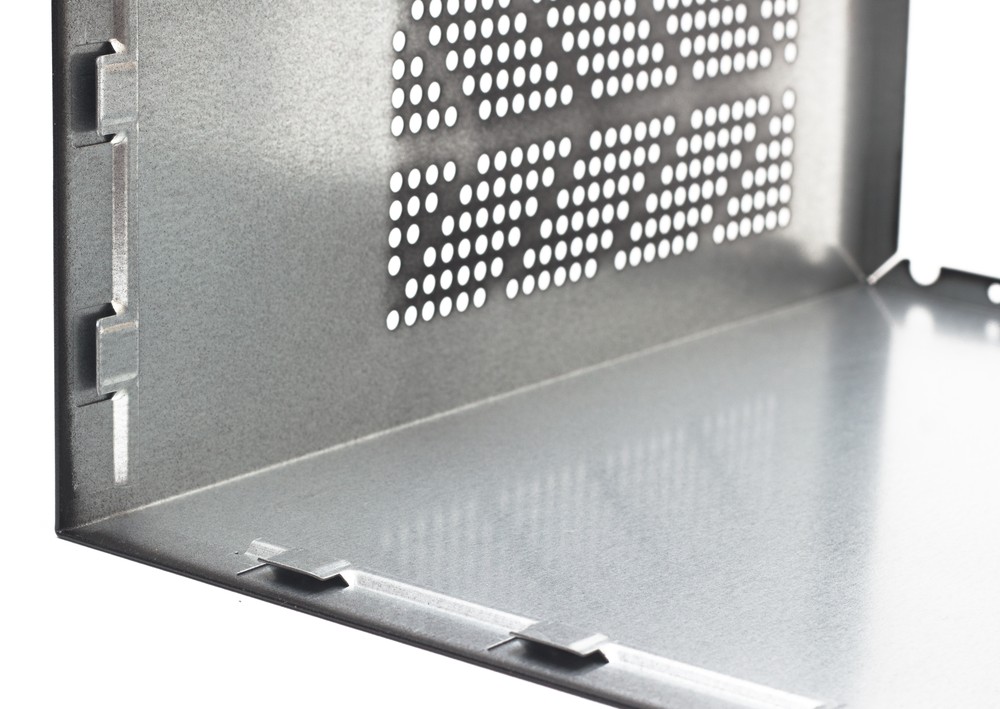

Верхняя и обе боковые стенки объединены в единый П-образный кожух. Вентиляционные отверстия предусмотрены только на боковых стенках, посадочные места под корпусные вентиляторы в Thermaltake Element Q полностью отсутствуют.

Нижняя стенка также абсолютно глухая. На ней присутствуют небольшие поперечные наплывы, которые могут выступать в качестве импровизированных ножек, но лучше не полениться и наклеить на обозначенные места 4 комплектные ножки из приятной упругой резины. Кстати, в изначальном виде объединенные вместе ножки очень похожи на маленькую плитку шоколада и выглядят крайне аппетитно.

Система вентиляции

Как уже было отмечено выше, в данном корпусе не предусмотрены посадочные места под корпусные вентиляторы. Может сложиться так, что единственным активным элементом охлаждения станет вентилятор из комплектного блока питания — это низкопрофильный вентилятор типоразмера 80 мм.

Пылевых фильтров на вентиляционных отверстиях боковых стенок также не наблюдается, а значит, пыль будет исправно набиваться в корпус, вынуждая хозяина не забывать про своевременную и регулярную чистку.

Thermaltake Element Q

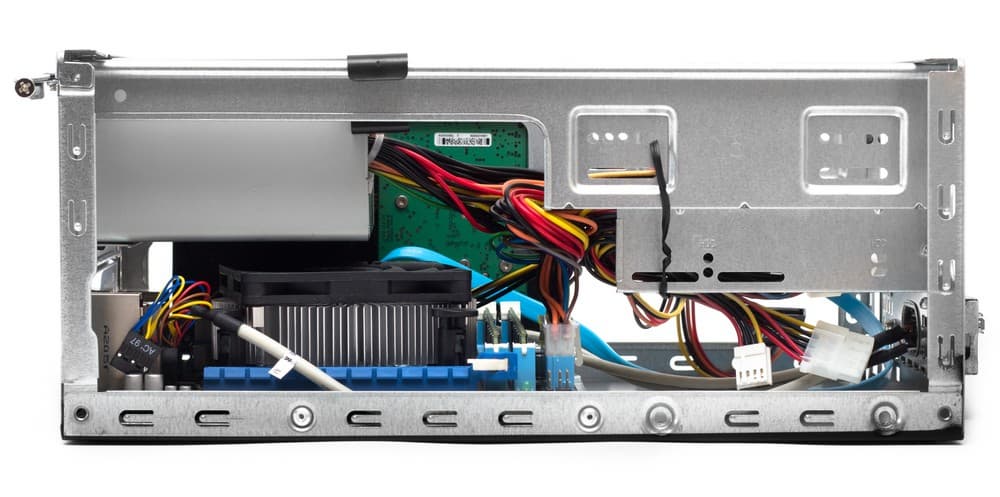

В качестве процессорного кулера на нашем тестовом стенде используется Glacialtech Igloo i630 Light высотой всего 36 мм. В этом случае от края вентилятора до блока питания остается примерно 5-7 мм. В случае использования пассивных систем охлаждения процессора можно занимать всё свободное пространство полностью, но в случае с обычным активным кулером использование более высоких моделей скорее всего приведет к резкому увеличению уровня шума, а также ухудшению температурной обстановки в корпусе.

Сборка системного блока

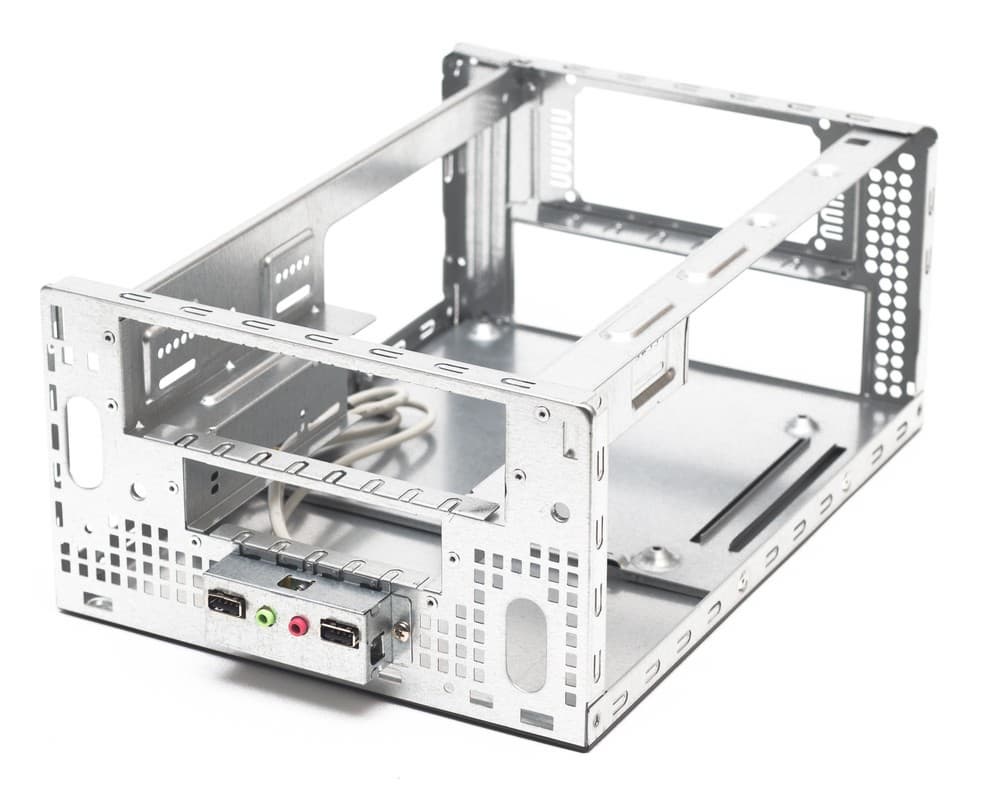

Для снятия основного П-образного кожуха нужно открутить 4 винта под крестовую отвертку. Кожух плотно сидит на своем месте, снимается и, в особенности, ставится на место не очень охотно.

Перед установкой системной платы необходимо демонтировать комплектный БП, открутив еще 4 винта под крестовую отвертку. Приятно, что после откручивания всех винтов блок питания не падает на системную плату, а остается на своем месте за счет наличия небольшого выступа на внутренней стороне задней стенки.

Thermaltake Element Q

Заглушка для задних портов ввода/вывода традиционно отсутствует, выламывать из основания ничего не нужно. Однако стоит отметить, что края данной прорези достаточно острые, при неаккуратном обращении можно запросто порезать пальцы.

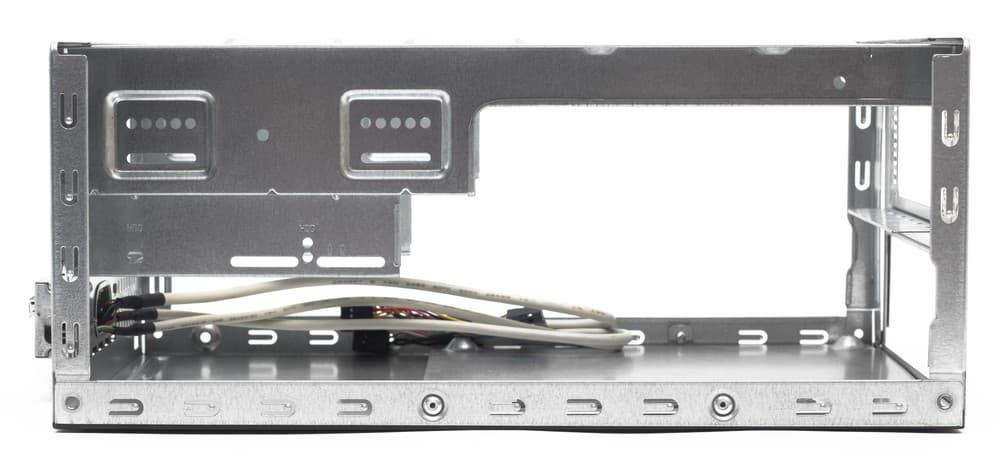

На основании для системной платы присутствуют проштампованные наплывы с резьбой, устанавливать латунные шестигранники вручную не нужно. Крепление самой платы стандартное — винтовое. Повторим, что Thermaltake Element Q предусматривает установку системных плат только стандарта Mini-ITX.

Thermaltake Element Q

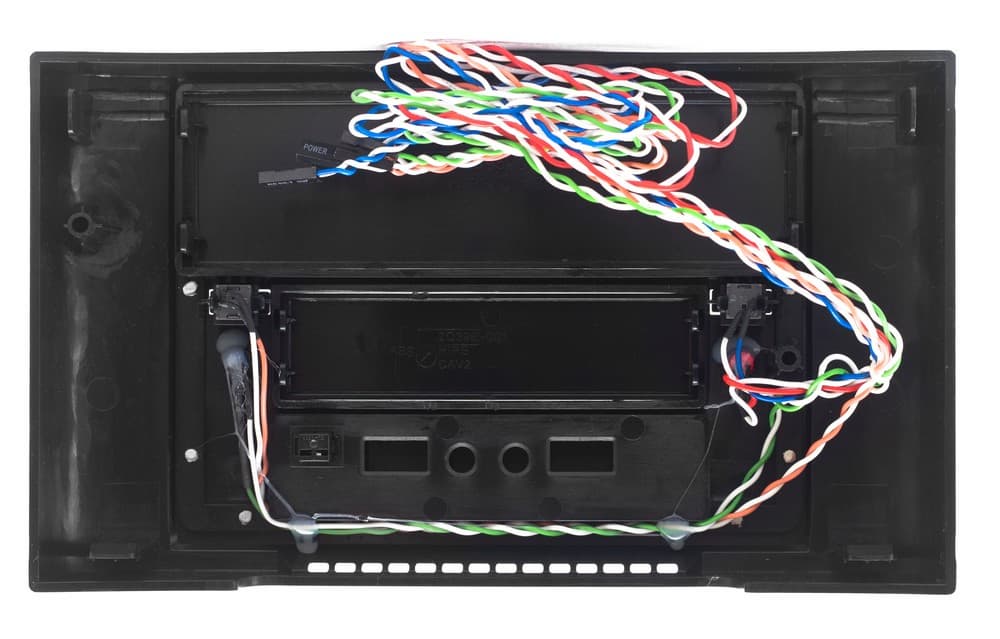

Фронтальная декоративная панель легко отщелкивается от шасси и также ставится на место за считанные секунды. Блок портов ввода/вывода полностью закреплен на шасси, в то время как кнопки и светодиоды вмонтированы непосредственно в пластик и неаккуратно залиты термоклеем, хотя на работоспособность и экстерьер корпуса это никак не сказывается.

Thermaltake Element Q

Стальные заглушки для двух отсеков с внешним доступом отсутствуют. Оптический привод в Thermaltake Element Q можно установить самый обычный, формата 5,25″. Особенно хорошо будет смотреться черный привод, так как материал, цвет и фактура декоративной панели корпуса способствуют его полной маскировке.

В 3,5″ отсек с внешним доступом можно установить, например, картовод или реобас, а также использовать его как корзину для жесткого диска. Крепление устройств в обоих отсеках исключительно винтовое — по 4 винта на диск или привод.

Thermaltake Element Q

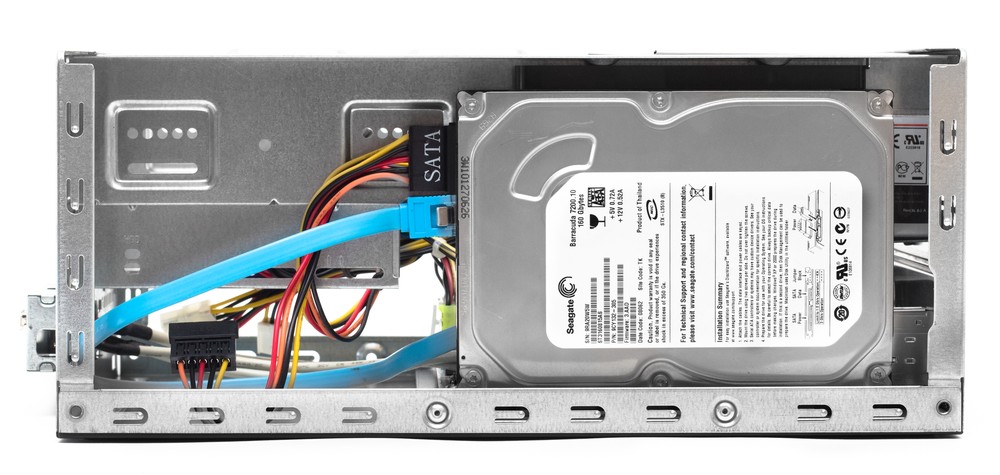

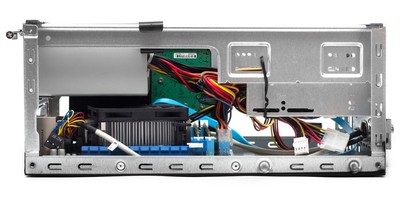

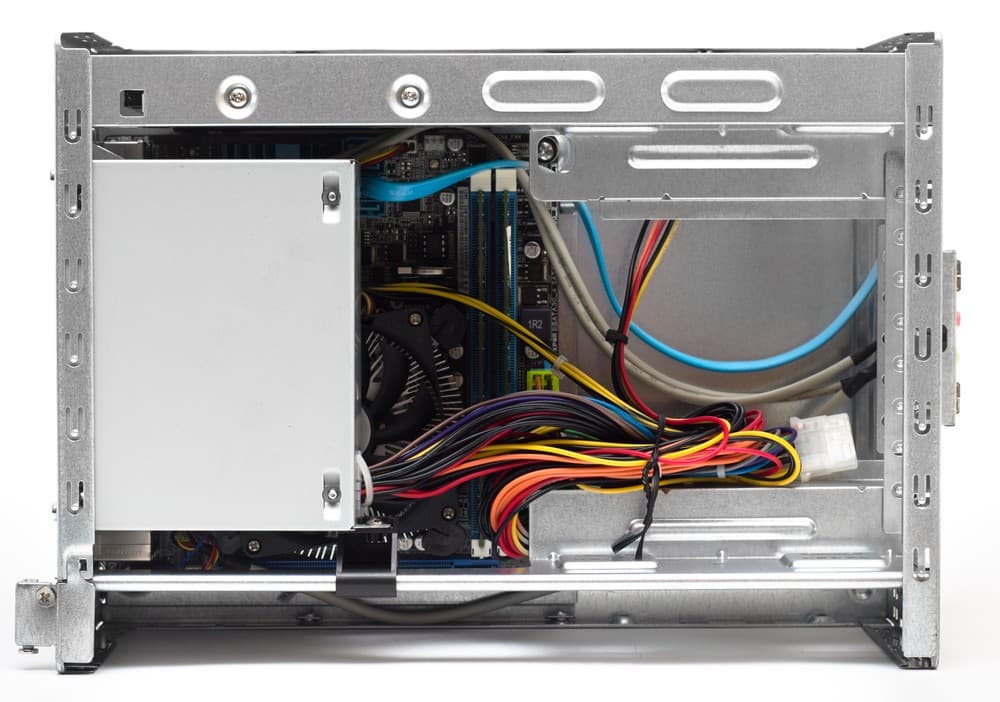

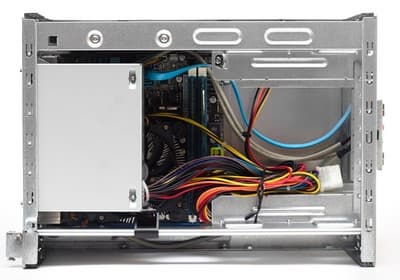

Еще один жесткий диск можно закрепить в вертикальном положении в области между боковой стенкой и процессорной зоной системной платы. Для этого к нему предварительно нужно прикрутить пластиковые направляющие с помощью двух винтов, а затем прикрутить верхнюю направляющую к шасси с помощью еще двух винтов. Трудностей такой тип монтажа не вызывает, однако в этом случае жесткий диск будет закреплен только в двух точках, а не в четырех, а также лишится возможности прямого теплоотвода на шасси.

Возможность установить 2,5″ SSD- или HDD-накопитель без дополнительных аксессуаров в рассматриваемом корпусе, к сожалению, отсутствует.

Thermaltake Element Q

Заглушка для единственной доступной платы расширения съемная, многоразовая. Тип фиксации платы — только винтовой. Как уже было сказано в начале обзора, использовать данный слот для установки видеокарты нецелесообразно, однако свободный слот PCI-E можно с пользой занять ТВ-тюнером, звуковой картой, платой видеозахвата и другим оборудованием.

Порты USB 2.0 с передней панели подключаются монолитной 8-контактной колодкой. Аудиоразъемы также подключаются монолитным коннектором с поддержкой стандарта HDA с обратной совместимостью с AC’97. Набор проводов для подключения кнопок и индикации представлен традиционной россыпью, компактный спикер из комплекта поставки подключается стандартным способом.

Тестирование эффективности системы вентиляции корпуса

Последний этап исследования представляет собой тестирование с помощью программных средств, нагружающих различные подсистемы компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение. Таким образом можно оценить возможности и производительность системы охлаждения корпуса.

В конфигурацию тестового стенда входили следующие комплектующие:

  • Материнская плата ASUS P8H61-I LX
  • Процессор Intel Celeron G540
  • Процессорный кулер Glacialtech Igloo i630 Light
  • Жесткий диск Seagate ST9640320AS
  • Оперативная память Kingston KVR1333D3N9 (2 планки)

Эта конфигурация является унифицированной для тестирования всех малогабаритных корпусов, поэтому в нее входит 2,5″ жесткий диск и процессорный кулер с высотой, близкой к минимальной. Поскольку в рассматриваемом корпусе невозможна установка тестового графического ускорителя Radeon HD5750, используется интегрированная в процессор графика.

Температура в помещении во время всех тестов остается неизменной и составляет 24 градуса. Замеры температуры производились программой SpeedFan в следующих режимах:

  • Idle — режим простоя. Работа операционной системы Windows 7 Домашная Расширенная со включенным антивирусом MS Essentials и фоновыми процессами в течение 1 часа.
  • Video (CPU) и Video (DXVA) — просмотр видеоролика Full HD (BDRemux) с помощью плеера VLC 2.0 с выключенным и включенным аппаратным декодером в течение 1 часа.
  • LinPack — нагрузка центрального процессора расчетами в программе-бенчмарке Intel в течение 1 часа. Данный софт славится тем, что создает нетипично высокую нагрузку на CPU, прогревая его до максимального уровня.
  • FurMark — нагрузка графического ускорителя и, в меньшей степени, центрального процессора в специализированном бенчмарке в течение 1 часа.
  • FurMark+LinPack — одновременный запуск обоих бенчмарков и их прогон в течение 1 часа. Здесь нагрузка на компоненты ПК должна быть максимальной.

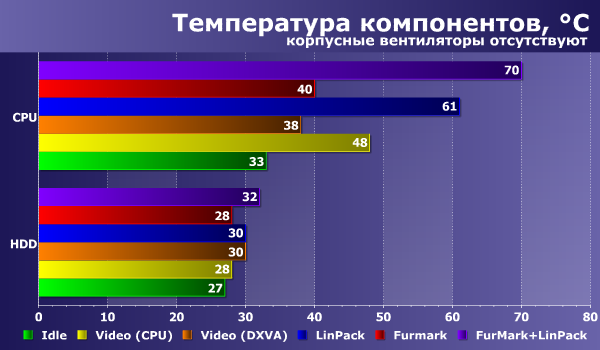

Результаты тестов представлены на диаграмме:

Проведенное тестирование показало низкую эффективность системы охлаждения рассматриваемого корпуса. Процессор в тестовом стенде отнюдь не самый горячий, скорее наоборот, однако его температура при максимальной нагрузке составила внушительные 70 градусов — это слишком большая цифра для подобных условий. Также из-за подобных значений температуры компонентов может оказаться под вопросом долговременная и беспроблемная работа системного блока, собранного в данном корпусе.

Коробка корпуса Thermaltake Element Q сообщает покупателю о том, что данная модель совместима с процессорами Intel Atom. Видимо в этом был тонкий намек на то, что использование процессоров с более высоким TDP будет уже нежелательно. Хотя в таком случае не совсем понятно, для чего нужен блок питания на 220 Вт, к тому же с весьма шумным вентилятором.

Блок питания Thermaltake SL-8220SFX (W0378)

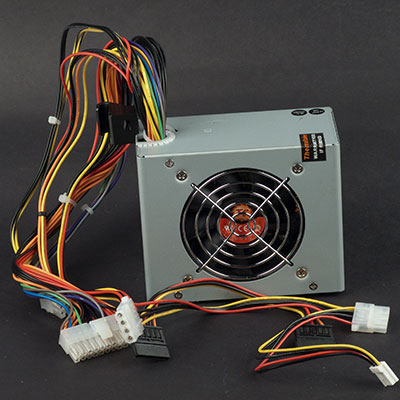

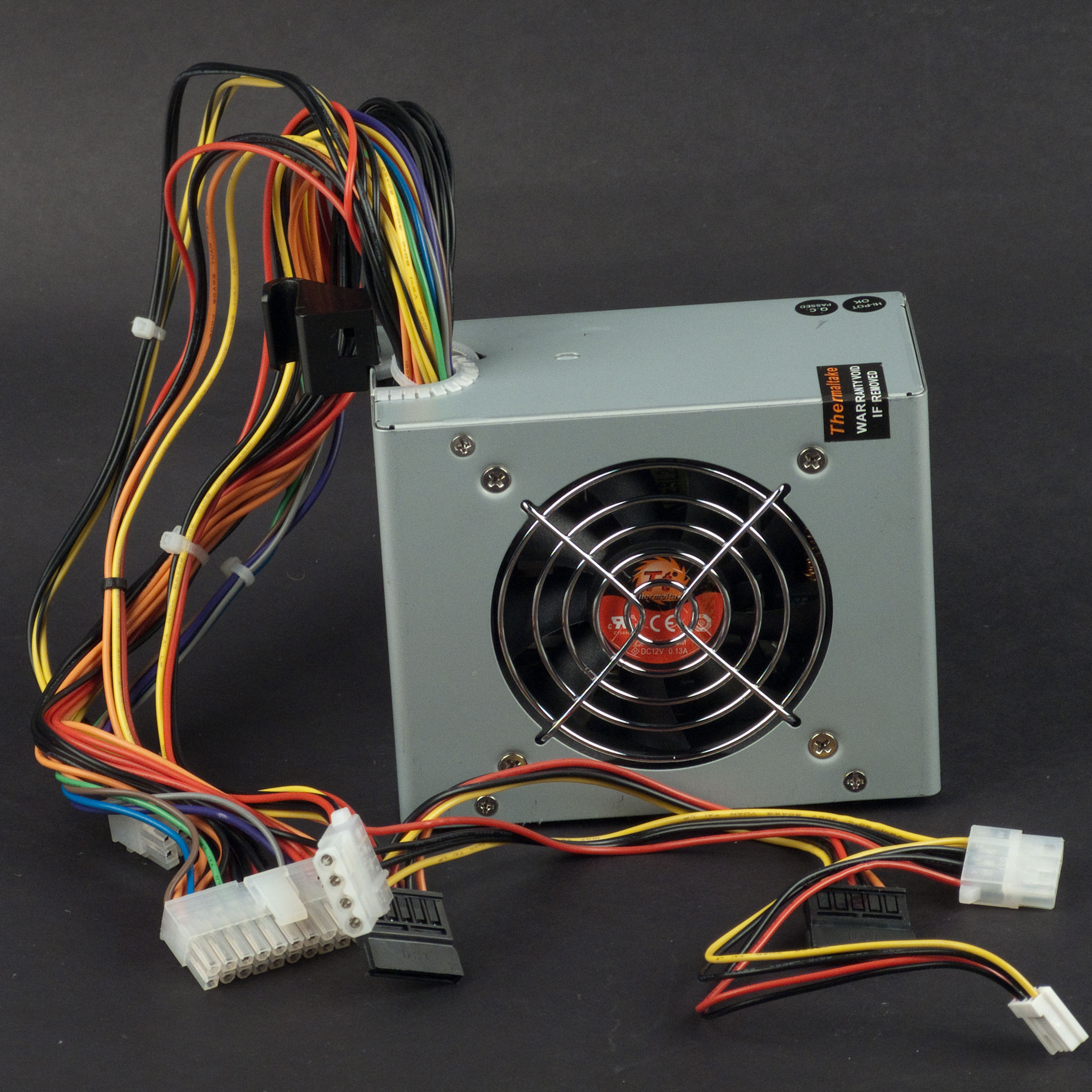

Внешний вид блока питания Thermaltake SL-8220SFX (W0378)

В корпусе установлен блок питания формата SFX в варианте без выштамповки над вентилятором, а в самом БП установлен низкопрофильный вентилятор типоразмера ∅80×15 мм.

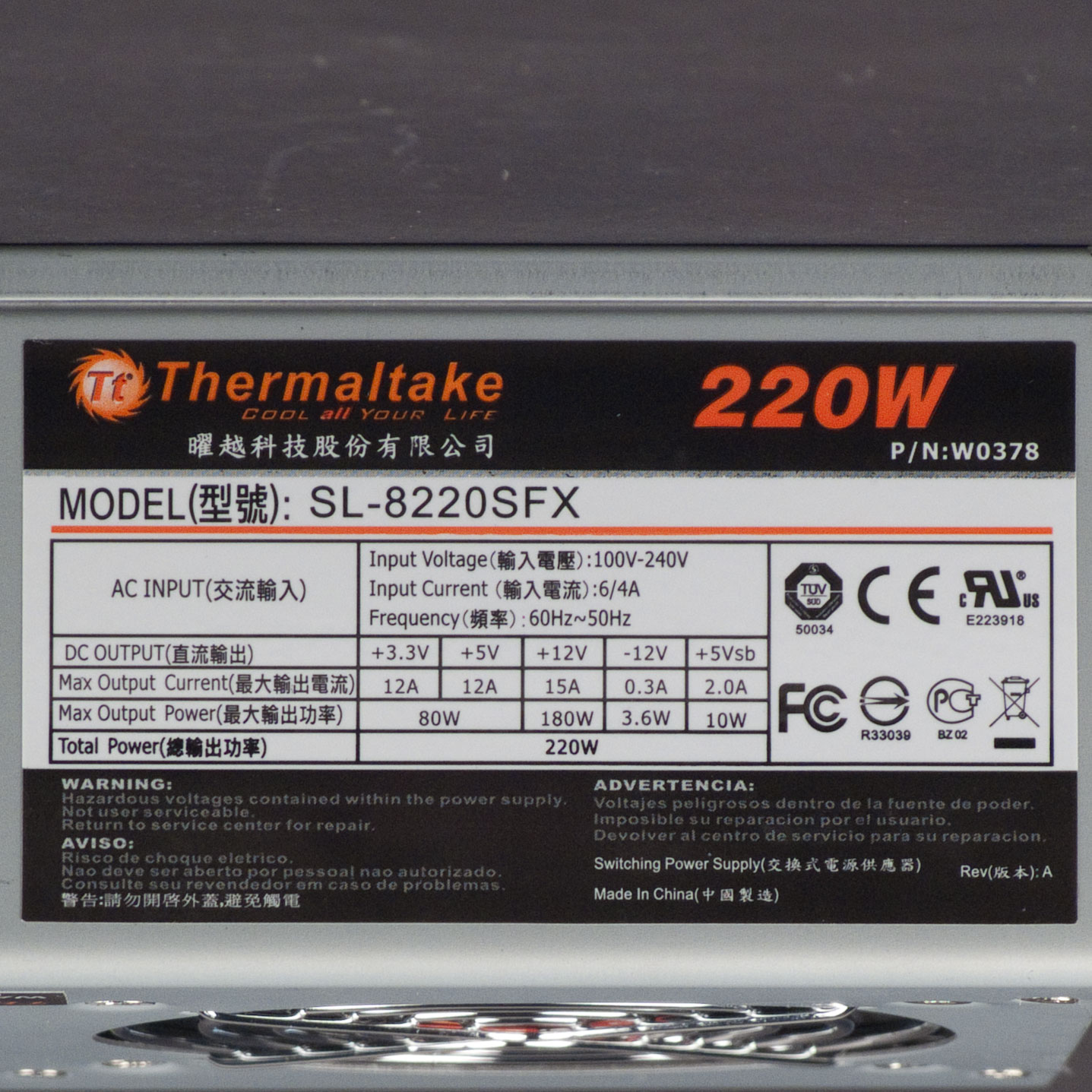

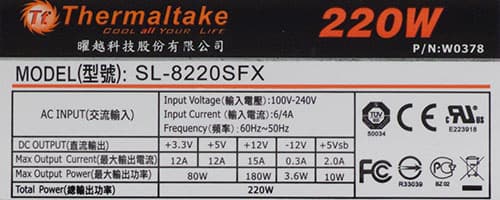

Характеристики блока питания Thermaltake SL-8220SFX (W0378)

Все коннекторы БП являются фиксированными, не допускают отсоединения.

Фиксированные
до основного разъема АТХ — 35 см
до процессорного разъема ATX12V — 35 см
до первого разъема SATA Power Connector — 35 см, плюс 17 см до второго такого же разъема
до первого разъема Peripheral Connector («молекс») — 35 см, плюс 17 см до второго такого же разъема, плюс 17 см до разъема питания FDD

Из разъемов представлены: основной разъем питания ATX, разъем питания процессора ATX12V, по два разъема SATA Power и Peripheral Connector, а также разъем питания FDD. Для компактного корпуса набор вполне достаточный по количеству. Правда, компоновка разъемов на проводах не вполне удачная, особенно это замечание касается разъемов SATA Power, которые размещены только на одном жгуте.

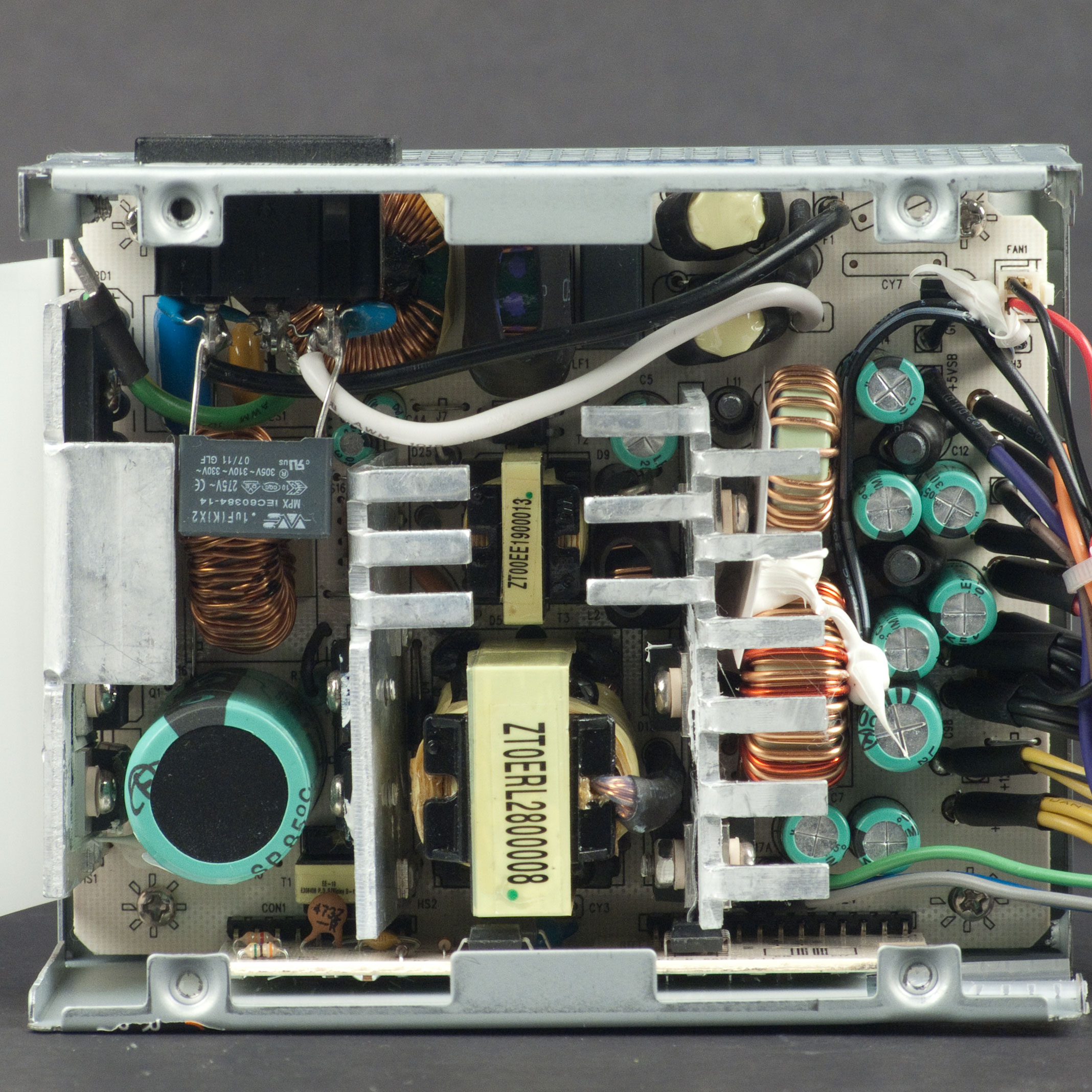

Вид платы блока питания Thermaltake SL-8220SFX (W0378)

Основные полупроводниковые элементы расположены на трех компактных радиаторах, топология в блоке питания используется типовая для дешевых решений: групповая стабилизация каналов +5VDC и +12VDC, канал +3.3VDC обслуживается индивидуальным стабилизатором. В блоке питания также имеется активный корректор коэффициента мощности.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала

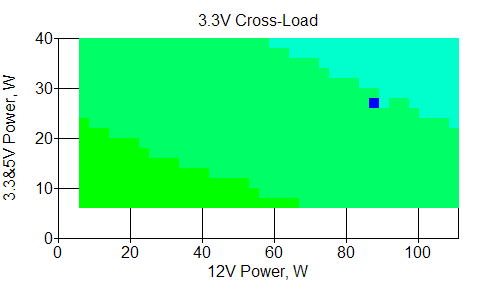

Отклонения по линии +3,3 VDC

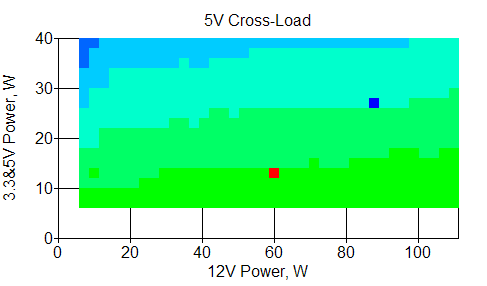

Отклонения по линии +5 VDC

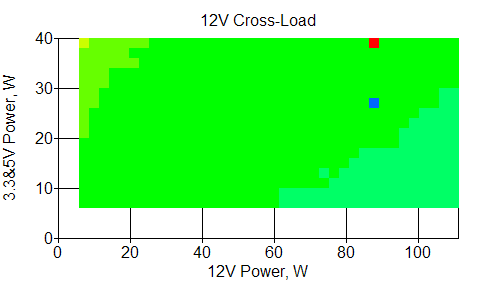

Отклонения по линии +12 VDC

К моменту тестирования блока питания, а оно происходило уже после тестирования корпуса, БП начал работать нестабильно, что проявлялось в периодических отключениях, происходящих через разные промежутки времени и при разной нагрузке. Снять кросс-нагрузочную характеристику удалось только на мощности 150 Вт, а произвести измерения на максимальной мощности вообще не удалось.

Что касается уровня шума, то и тут особенно порадовать нечем: в случае нагрузки свыше 150 Вт уровень шума достигает 40 дБА на расстоянии 0,35 метра, что можно считать весьма высоким значением.

Как обычно, все выводы и результаты измерений касаются только экземпляра, непосредственно побывавшего у нас на тестировании.

Позиционирование и выводы

Корпуса схожего форм-фактора предназначены в первую очередь для HTPC, то есть для ПК, устанавливаемого в гостиной и работающего в качестве центра мультимедийных развлечений. С этой ролью Thermaltake Element Q справляется относительно неплохо, однако его черно-красный дизайн оценят далеко не все потребители, а шумный вентилятор блока питания будет мешать слушать негромкую музыку и смотреть фильмы. Конечно, HTPC в первую очередь собирают энтузиасты, а для них замена вентилятора в БП не является непреодолимой проблемой, но всё же.

Также вполне неплохо Element Q подойдет на роль корпуса для ПК общего назначения, где минимальный уровень шума играет уже не такую важную роль. Главное — правильно подобрать процессор и кулер для него, чтобы получить достаточный уровень производительности без перегрева.

Хороший игровой ПК из героя данного обзора, к сожалению, не выйдет при всем желании. Инженерам достаточно было сделать корпус хотя бы на несколько сантиметров шире или немного по-другому распределить внутреннее пространство, и тогда в него можно было бы установить игровую видеокарту с мощной системой охлаждения. Но по факту мы имеем лишь один слот для плат расширения, а значит, геймерам лучше поискать какую-нибудь другую модель.

При особом желании Thermaltake Element Q можно использовать для NAS. Два диска в него можно установить непосредственно из коробки, еще один — в пятидюймовый отсек через адаптер. Если пойти еще дальше и взяться за сверло, то 2 дополнительных посадочных места можно организовать на нижней и левой стенке корпуса, но это уже практически экстрим.

В целом продукт оставил о себе хорошее впечатление. Это простой, но добротно сделанный корпус, который, увы, заметно портят два недостатка: шумный и не очень качественный блок питания и сильно ограниченная высота процессорного кулера.


Средняя текущая цена (количество предложений)
Корпус Thermaltake Element Q
$71(3)


Корпус Thermaltake Element Q предоставлен на тестирование производителем
