Корпус Thermaltake Urban S71

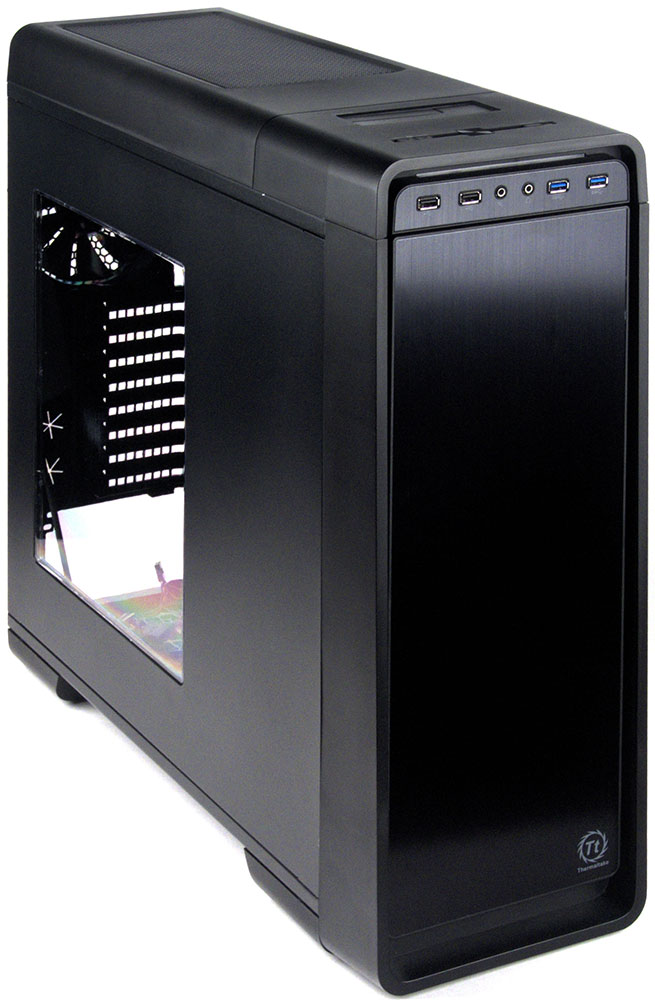

Корпус Thermaltake Urban S71, Общий вид

Полная галерея наших фотографий этой модели
Данная модель на сайте производителя
Технические характеристики

Данная модель была представлена производителем относительно недавно — в марте прошлого года на на выставке CeBIT 2013, и на официальном сайте для нее до сих пор стоит пометка «из новой коллекции». Тем не менее, корпус Thermaltake Urban S71 уже широко представлен в торгующих организациях России, причем в двух вариантах: со сплошной левой боковой стенкой и с окном из прозрачного оргстекла, занимающим примерно половину ее площади (именно такой нам и достался). Отличить их в прайс-листах можно по буквенно-цифровому индексу модели: VP500M1W2N (с окном) и VP500M1N2N (со сплошной стенкой).

А вот вариант цвета только один: черный. Причем и фронтальная, и верхняя панели сделаны из матового пластика, за отпечатки рук на котором можно особо не переживать. Однако лицевая панель закрыта дверцей, декорированной алюминиевой пластиной, черную окраску которой хоть и не назовешь глянцевой, но отпечатки на ней вполне заметны, да к тому же малейшая царапина проявится металлическим блеском — недаром дверца извлеченного из упаковки корпуса снаружи оклеена защитной пленкой. Такая же алюминиевая вставка, только гораздо меньшего размера, есть и в зоне размещения разъемов.

Упаковка традиционная для корпусов Thermaltake: качественный и прочный картон, отличная полиграфия, краткие характеристики на нескольких языках. Не забыты вырезы для захвата руками, есть и отметка о варианте оформления — с окном или без.

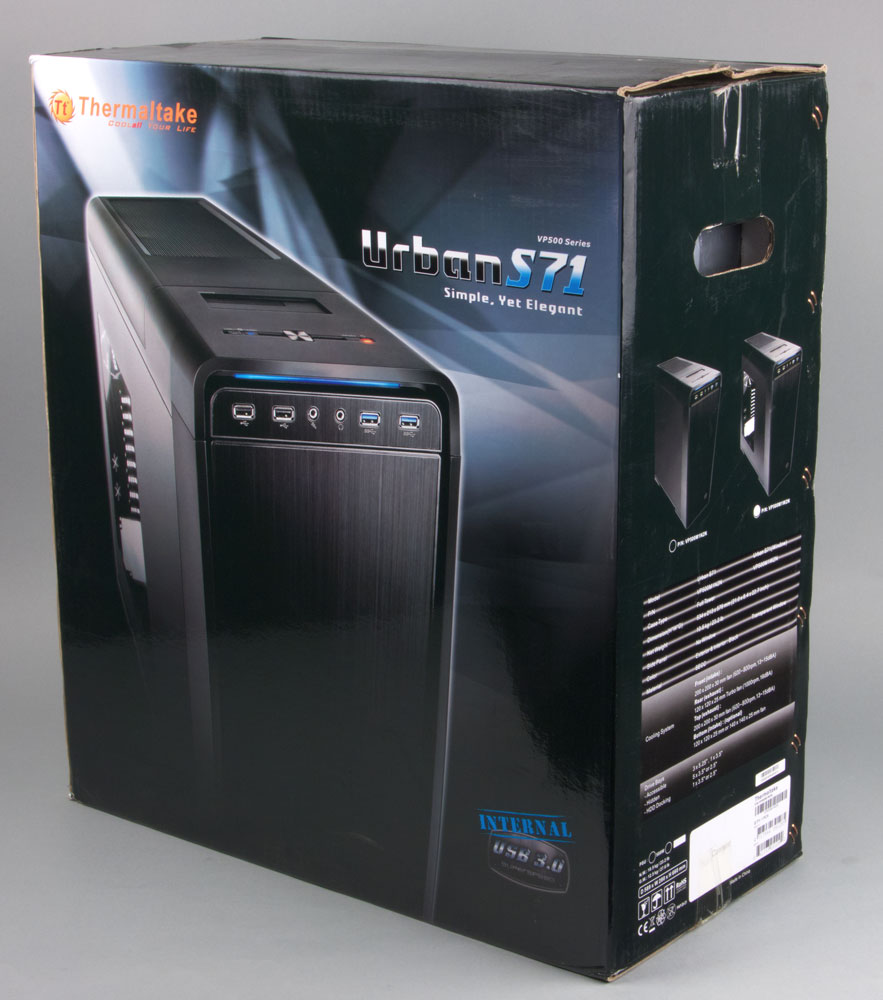

Корпус Thermaltake Urban S71, упаковка

Компоновка

Thermaltake Urban S71 заявлен как Full Tower, однако максимальный типоразмер устанавливаемых в него системных плат ограничен E-ATX, да и видеокарты выдающихся габаритов в него не установишь: их максимальная длина 344 мм (по данным производителя; по нашему замеру 348 мм, включая дополнительный разъем питания, если он расположен в торце платы).

Корпус поставляется без блока питания, хотя на упаковке есть пометка, свидетельствующая о возможности комплектации с БП.

При взгляде спереди видна сплошная поверхность, окруженная выделяющейся рамкой со скругленными углами, и лишь в верхней части есть группа разъемов. Конечно, и слоты для оптических накопителей, и решетка вентилятора спереди имеются, просто всё это закрыто дверцей, о которой мы говорили выше. Получается элегантно, но очень непрактично: во-первых, дверца открывается справа налево, а переставить петли нельзя. К тому же угол открытия ровно 90 градусов, и если системный блок будет стоять справа от оператора, то работать с расположенными за дверцей устройствами будет не слишком удобно. Во-вторых, никаких выступов для захвата рукой на дверце нет: чтобы открыть ее, надо зацепить пальцем за нижнюю кромку дверцы, и если компьютер стоит на полу, то придется каждый раз кланяться…

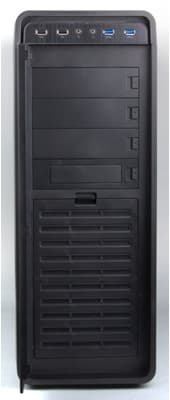

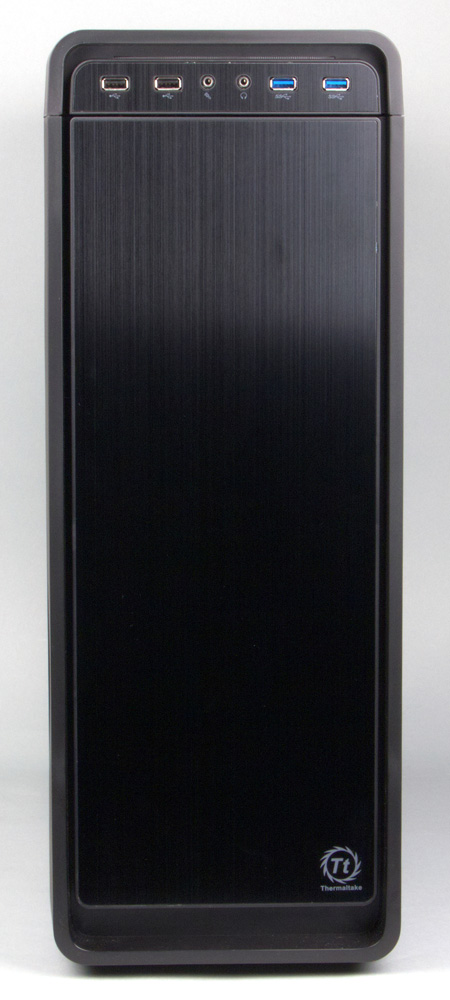

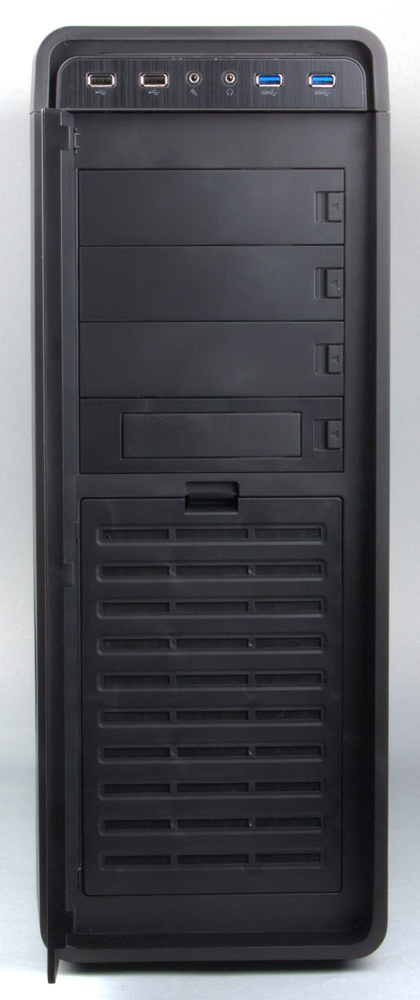

Корпус Thermaltake Urban S71, Лицевая панель               Корпус Thermaltake Urban S71, Лицевая панель

В закрытом состоянии дверца фиксируется магнитами, настолько сильными, что даже наличие резиновых амортизаторов не спасает от громкого стука при закрывании. Если бы амортизаторы были потолще и помягче, то этой неприятности вполне можно было избежать.

Наконец, дверца закрывает решетку фронтального вентилятора. Конечно, не наглухо: в конструкции дверцы предусмотрены щели снизу и по бокам, однако их суммарная площадь невелика, к тому же притоку воздуха помешает упоминавшаяся декоративная рамка по краям лицевой панели, поэтому есть все основания полагать, что производительность фронтального вентилятора будет в значительной мере снижена. При необходимости дверцу можно и открыть, но фиксации в открытом состоянии у нее нет.

Слотов для 5-дюймовых устройств с выходом на лицевую панель три, еще один похожий слот предназначен для 3,5-дюймовых устройств: и в декоративной заглушке есть соответствующая прорезь, также с заглушкой, и в корзине имеются соответствующие выступы для винтового крепления.

Корзина для жестких дисков поперечная, единая и стационарная, диски в ней размещаются с помощью пластиковых салазок, очень похожих на те, что мы видели в других корпусах Thermaltake. Правда, сходство в основном относится к конструкции защелок, форма же рукоятки такая, как у Chaser A31, но 3,5-дюймовые накопители крепятся не штифтами, а винтами через амортизирующие прокладки, как у Overseer RX-I. Можно установить и 2,5-дюймовые HDD/SSD, закрепляя их винтами.

Посадочных мест в корзине пять, но под шестой накопитель размерностью 3,5 дюйма можно использовать посадочное место для 3,5-дюймового устройства с выходом на лицевую панель.

В комплекте набор крепежных винтов, спикер для системной платы, удлинитель питания (сдвоенный: 8 на 8+4 контактов), два переходника для подключения вентиляторов с 3-контактными коннекторами к блоку питания, а также восемь многоразовых стяжек для кабелей.

Конструкция

Размеры корпуса вполне впечатляющие: 536×213×580 мм (В×Ш×Г, включая выступающие элементы). Шасси, включая основание для системной платы, выполнено из стали толщиной 0,8 мм, а боковые стенки еще толще — 0,9 мм, что обусловило как высокую жесткость конструкции и ее элементов, так и приличный вес: 10,4 кг. В недостаточной жесткости можно упрекнуть разве что подложку системной платы и заднюю панель, но не из-за слишком тонкой стали, а из-за обилия отверстий.

Ножки широкие, пластмассовые, с резиновыми амортизирующими вставками.

Передняя панель крепится шестью пластиковыми фиксаторами и снимается без особых усилий, чему способствует вырез для захвата рукой в ее нижнем торце. Правда, снимать ее придется только для замены или обслуживания фронтального вентилятора.

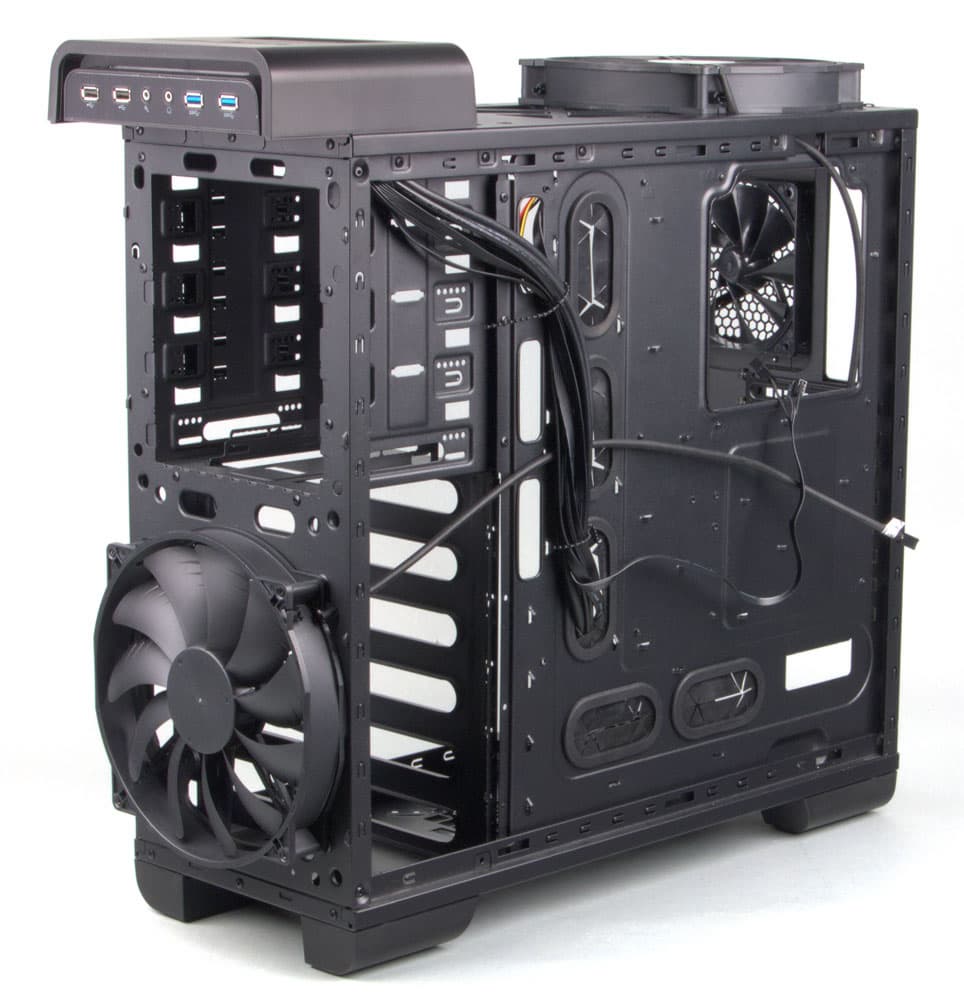

Корпус Thermaltake Urban S71, вид на шасси слева сзади

Верхняя пластиковая крышка корпуса состоит из двух частей: в меньшей передней размещены органы управления и разъемы (снимать ее придется вряд ли), а задняя, гораздо более длинная, закрывает место установки верхнего вентилятора, и потому значительная ее часть занята декоративной металлической решеткой. Крепление, как и у фронтальной панели, шестью пластиковыми фиксаторами, и снимается эта часть крышки без особых проблем. Торец передней части верхней крышки является продолжением фронтальной панели; на нем расположен внушительный набор разъемов: справа два USB 3.0, слева пара USB 2.0, а между ними аудиоконнекторы. Причем расстояние между разъемами позволяет подключить четыре широких USB-устройства.

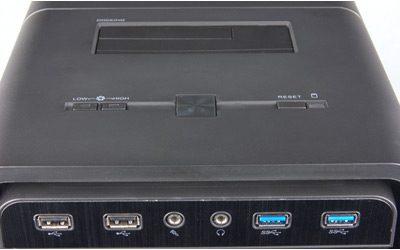

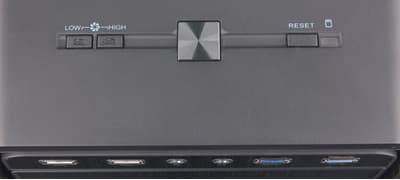

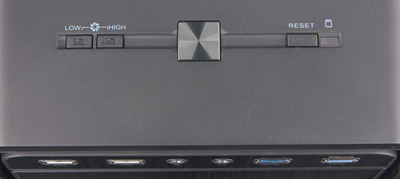

Корпус Thermaltake Urban S71, панель управления

Органы управления также выстроились в один ряд, но уже сверху: в центре большая квадратная кнопка Power, справа кнопка Reset меньшего размера, а слева две кнопки управления контроллером вентиляторов. Индикация сделана оригинально: включение питания сопровождается слабым синим свечением индикатора, расположенного чуть правее кнопки Reset, и подсветкой кнопок контроллера. Работа жесткого диска отображается ярким красным свечением того же индикатора, а выбранный режим контроллера — ярко-синей подсветкой соответствующей кнопки. Единственное замечание: кнопки и индикаторы явно рассчитаны на напольное размещение компьютера, а при расположении на столе увидеть их, не вставая со стула и не вытягивая шею, сможет лишь человек исключительно высокого роста. Хотя и о взгляде спереди не забыли: при включении над разъемами загорается яркая синяя полоска, которая не видна, если смотреть сверху.

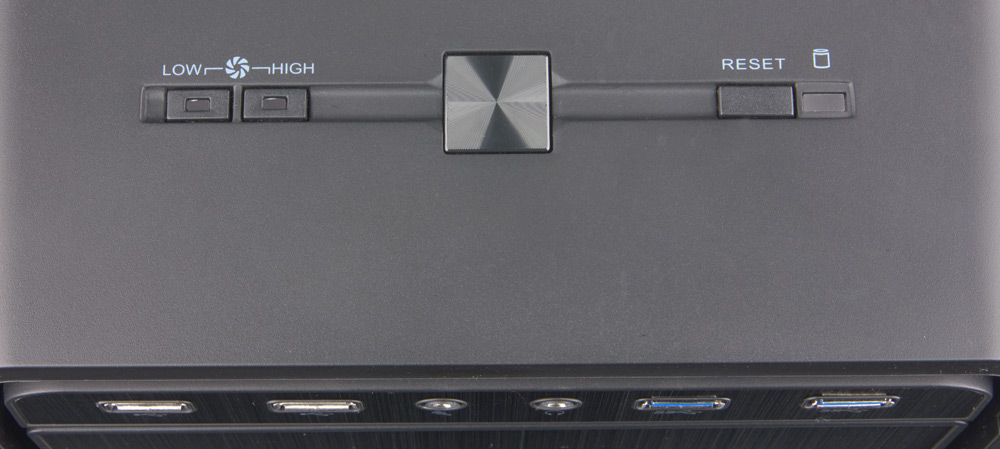

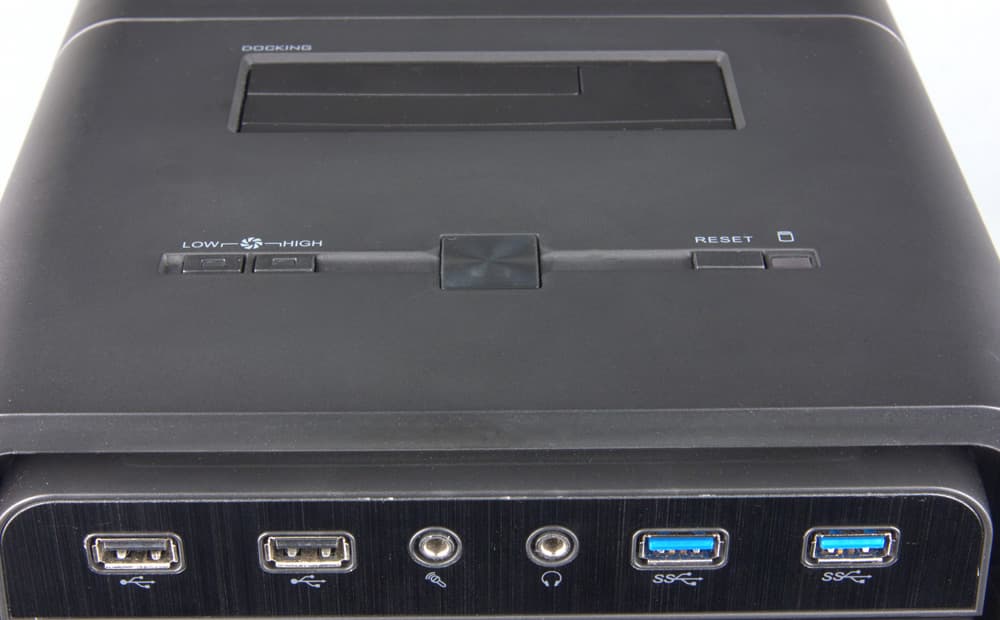

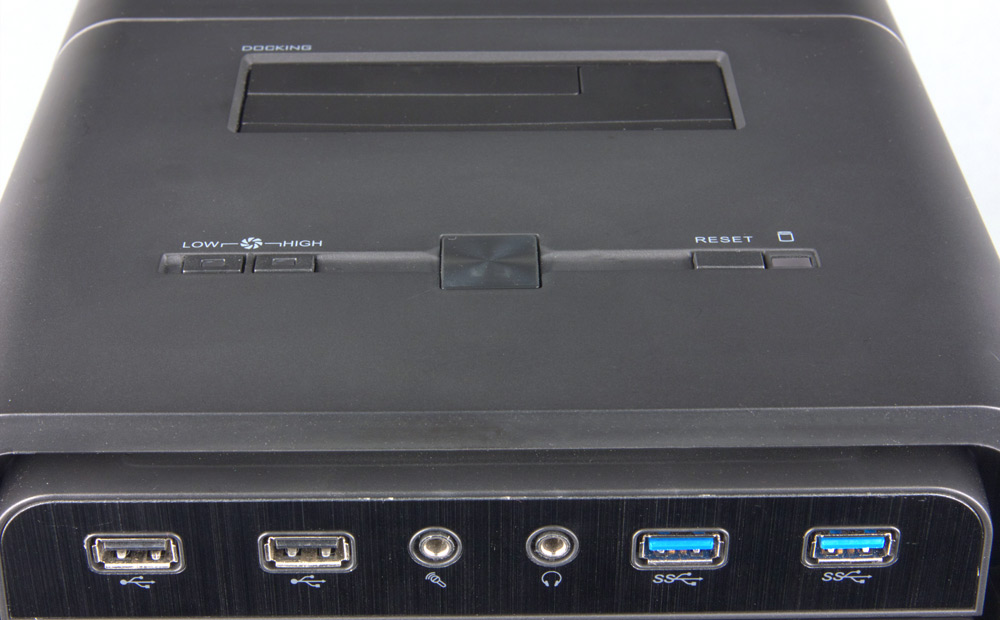

Корпус Thermaltake Urban S71, Органы управления и разъемы

За кнопками и индикаторами находится док-станция для SATA-накопителей. От пыли разъемы защищены подпружиненной шторкой, имеющей секции для 2,5- и 3,5-дюймовых HDD/SSD. Накопители вставляются вертикально, что нужно учитывать при выборе места размещения будущего компьютера: над ним должно быть достаточно места.

Система вентиляции

Вентиляторов для корпуса такого объема немного — всего три, зато два из них очень внушительные: 200×200×30 мм (600–800 rpm, 13–15 дБА). Один из них расположен на фронтальной панели шасси и нагнетает воздух для охлаждения всех пяти посадочных мест корзины с дисками. Второй вытяжной, он находится вверху, под съемной пластиковой крышкой. Третий вентилятор, расположенный на задней стенке, гораздо меньше по размеру: 120×120×25 мм (1000 rpm, 16 дБА).

Все вентиляторы не имеют подсветки и оснащены 3-контактными коннекторами. Подключение любого из них — на выбор: к системной плате, к блоку питания с помощью одного из двух комплектных переходников с периферийными разъемами («Molex») male+female или к штатному контроллеру, имеющему три разъема для вентиляторов.

Контроллер управляет сразу всеми подключенными вентиляторами и имеет две ступени регулировки скорости: Low (напряжение около 8,5 В) и High (10,5 В). Нужная скорость выбирается нажатием соответствующей кнопки на панели управления корпуса и отображается яркой синей подсветкой кнопки. Сделано удобно и просто, а большего в подавляющем большинстве случаев и не потребуется — ни раздельного управления вентиляторами, ни многоступенчатой или плавной регулировки.

На контроллер питание подается с помощью периферийного разъема («Molex») male.

Конечно, предусмотрена и возможность модернизации: верхний вентилятор можно заменить одним или двумя 120/140-миллиметровыми, вместо большого фронтального также можно поставить вентилятор поменьше. Еще одно посадочное место для 120/140-миллиметрового вентилятора есть на днище шасси. Конструкция верхней панели допускает установку 240-миллиметровых радиаторов системы жидкостного охлаждения, дополнительно имеются два отверстия, закрытых резиновыми заглушками с разрезными лепестками.

Особо нужно отметить систему фильтрации — как по полноте, так и по удобству обслуживания. Фильтров три, они сделаны из капроновой сетки на пластиковой рамке и защищают все возможные места проникновения пыли: спереди, сверху, снизу (общий для блока питания и опционального вентилятора).

Фронтальный фильтр становится доступным при открытой передней дверце: достаточно освободить одну защелку вверху, чтобы снять рамку с фильтром.

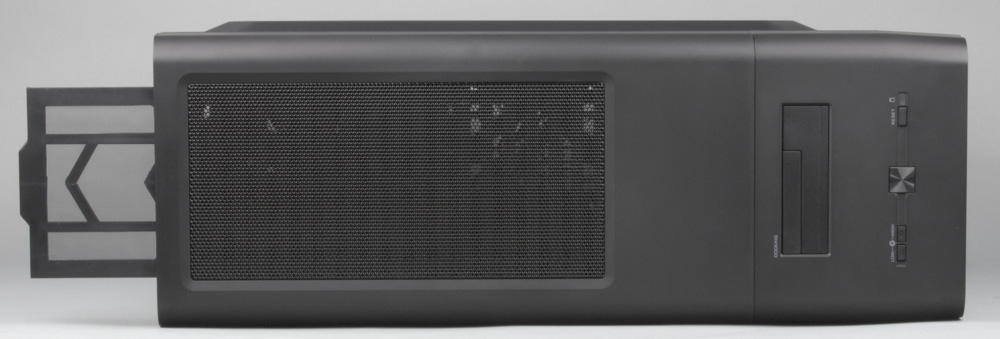

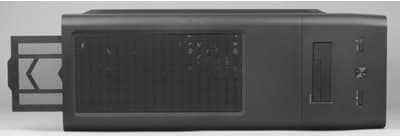

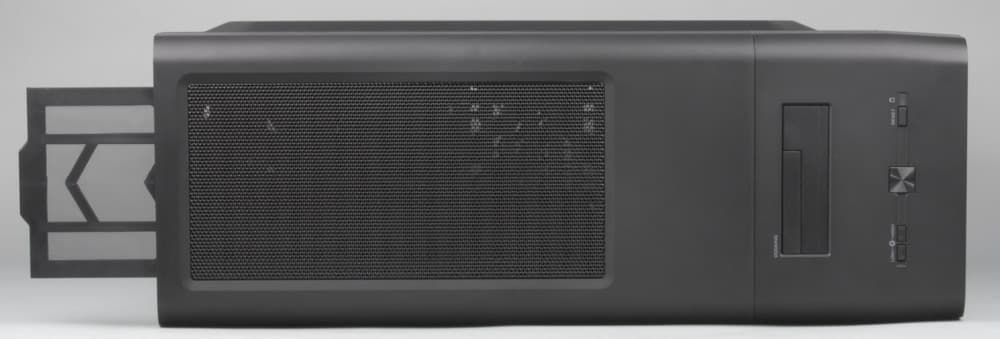

Корпус Thermaltake Urban S71, Вид сверху

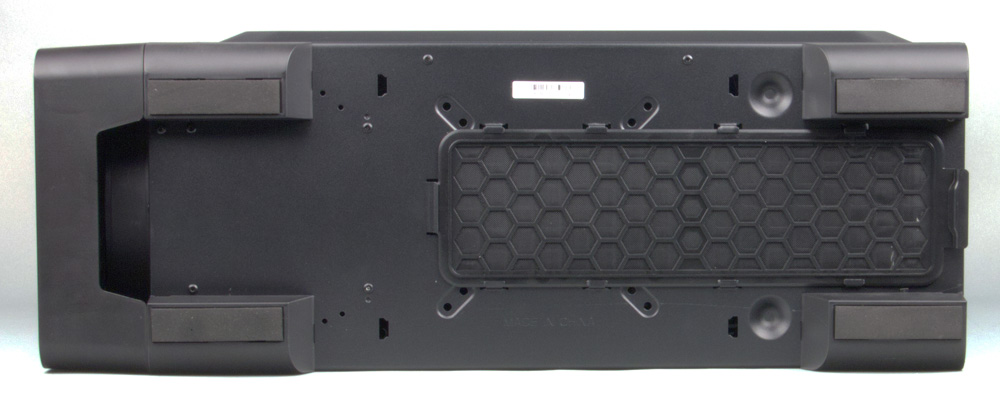

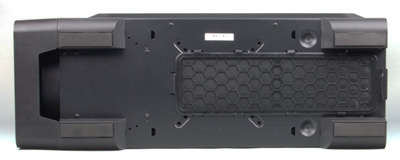

Корпус Thermaltake Urban S71, вид снизу

Верхний и нижний фильтры доставать еще удобнее: их рамки просто вытягиваются назад. Правда, рамки длинные — около 30 см, поэтому для извлечения фильтров нужно либо предусмотреть достаточно места позади корпуса, либо сдвигать корпус вперед.

К системе вентиляции есть единственное замечание, которое мы высказали выше: при закрытой передней дверце уменьшается производительность переднего вентилятора. Это усугубляется еще и конструкцией фронтального фильтра: чтобы корпус при открытой дверце не выглядел очень уж утилитарно, в рамке фильтра, являющейся одновременно декоративной крышкой, прорези для подачи воздуха занимают примерно четверть площади.

Боковые панели сплошные, в них нет ни отверстий, ни возможностей для установки вентиляторов. Дополнительные вентиляционные отверстия есть лишь в заглушках слотов для плат расширения.

Ширина корпуса позволяет устанавливать в него процессорные системы охлаждения высотой до 170 мм (по нашему замеру; производитель говорит о 160 мм).

Сборка системного блока

Боковые крышки крепятся системой пазов и гребенок и фиксируются парами винтов с накатными головками. На задних кромках крышек есть выступы для захвата пальцами, облегчающие снятие. Толстый металл, из которого изготовлены крышки, придает им приличную жесткость, поэтому каких-либо перекосов, мешающих установке, не возникает даже у крышки с окном.

Диски устанавливаются в корзину при помощи салазок, конструкция которых обеспечивает крепление с минимальным люфтом, поэтому дополнительное крепление винтами не предусмотрено. Извлекать салазки из корзины вполне удобно, это можно делать одной рукой. Наличие штампованного выступа в правой боковой стенке позволит использовать интерфейсные кабели SATA как с прямым, так и с Г-образным коннектором.

Накопители крепятся в салазках винтами: 3,5-дюймовые через резиновые амортизаторы, 2,5-дюймовые непосредственно к пластмассе. Конечно, теплоотвод от корпуса диска на шасси при этом отсутствует.

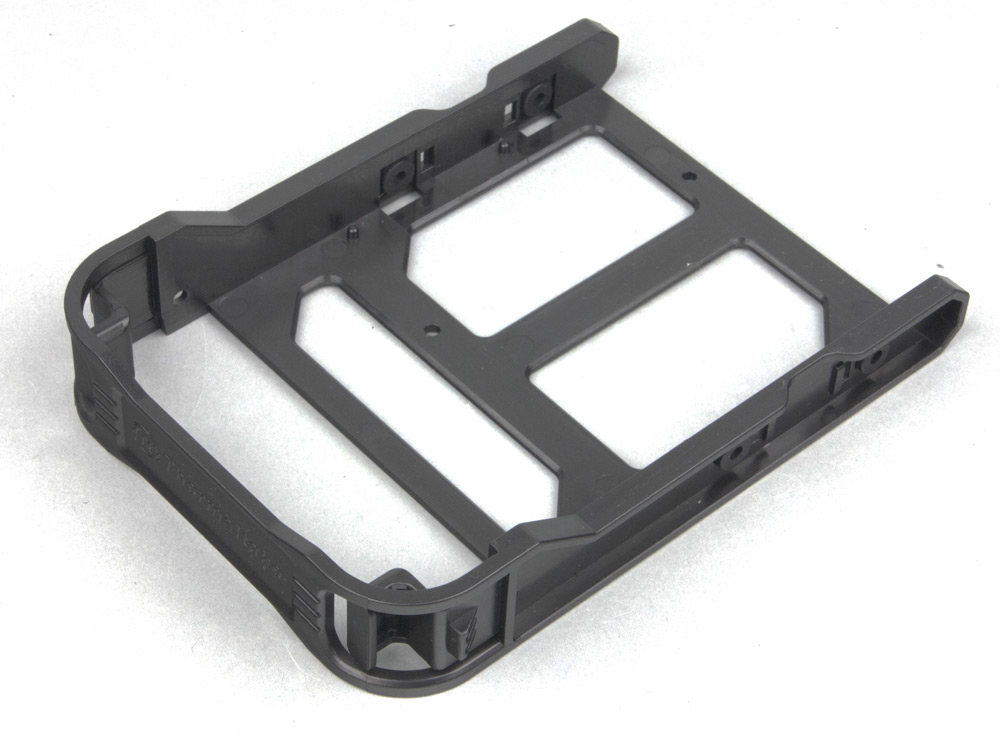

Корпус Thermaltake Urban S71, салазки для дисков

Оптические накопители достаточно плотно крепятся штатными фиксаторами с левой стороны, но для надежности можно дополнительно закрутить винты справа. Декоративные заглушки снаружи имеют защелки, поэтому снимать их легко и просто, а каких-либо заглушек в шасси, которые надо выламывать, нет.

Для установки 3,5-дюймовых устройств с выходом на лицевую панель хотелось бы вновь увидеть многоцелевой переходник, которым комплектуется корпус Thermaltake Chaser A31, однако в S71 эта задача решена более примитивно: на днище 5-дюймовой корзины отштампованы планки с отверстиями, позволяющие закрепить винтами 3,5-дюймовое устройство.

Кабели и шлейфы можно уложить за подложкой системной платы, для чего есть пять больших отверстий, прикрытых резиновыми уплотнителями с разрезными лепестками, и три отверстия поменьше, с завальцованными краями. Предусмотрены и ушки для закрепления пучков кабелей имеющимися в комплекте многоразовыми стяжками. Упоминавшийся выступ на правой боковой стенке позволит не слишком плотно укладывать пучки кабелей.

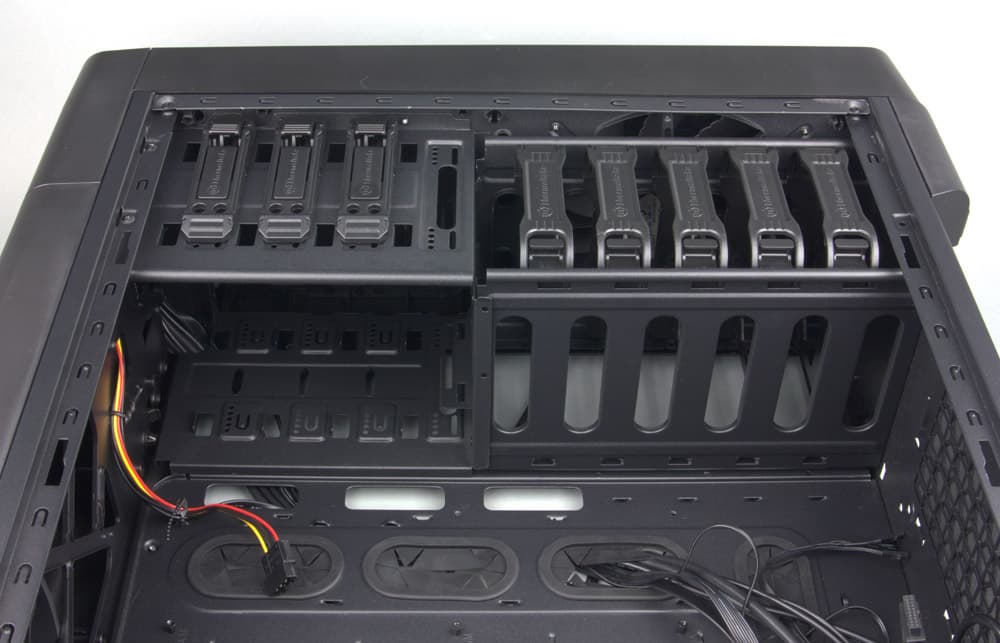

Корпус Thermaltake Urban S71, Дисковая корзина

Шестигранные стойки для материнской платы формата ATX уже установлены; если планируется использовать плату другого размера, то часть из них придется переставить или использовать дополнительные из комплекта. Отверстие для портов ввода-вывода на задней панели не имеет заглушки; восемь прорезей для плат расширения закрыты многоразовыми заглушками. Крепление и заглушек, и самих плат расширения — винтами с накатными головками.

Большое окно в подложке материнской платы позволит устанавливать или снимать процессорный кулер, не демонтируя саму плату.

Подключение фронтальных разъемов — монолитными коннекторами (для аудио есть и HD Audio, и AC’97). Кабели от обоих внешних разъемов USB 3.0 заканчиваются единым коннектором для подключения к внутреннему разъему системной платы.

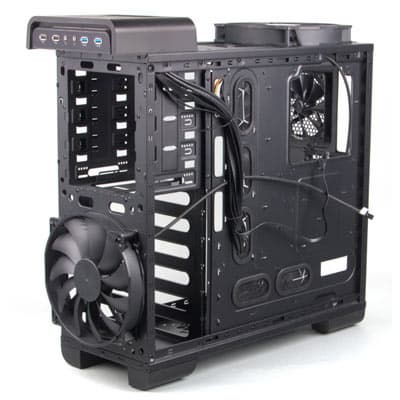

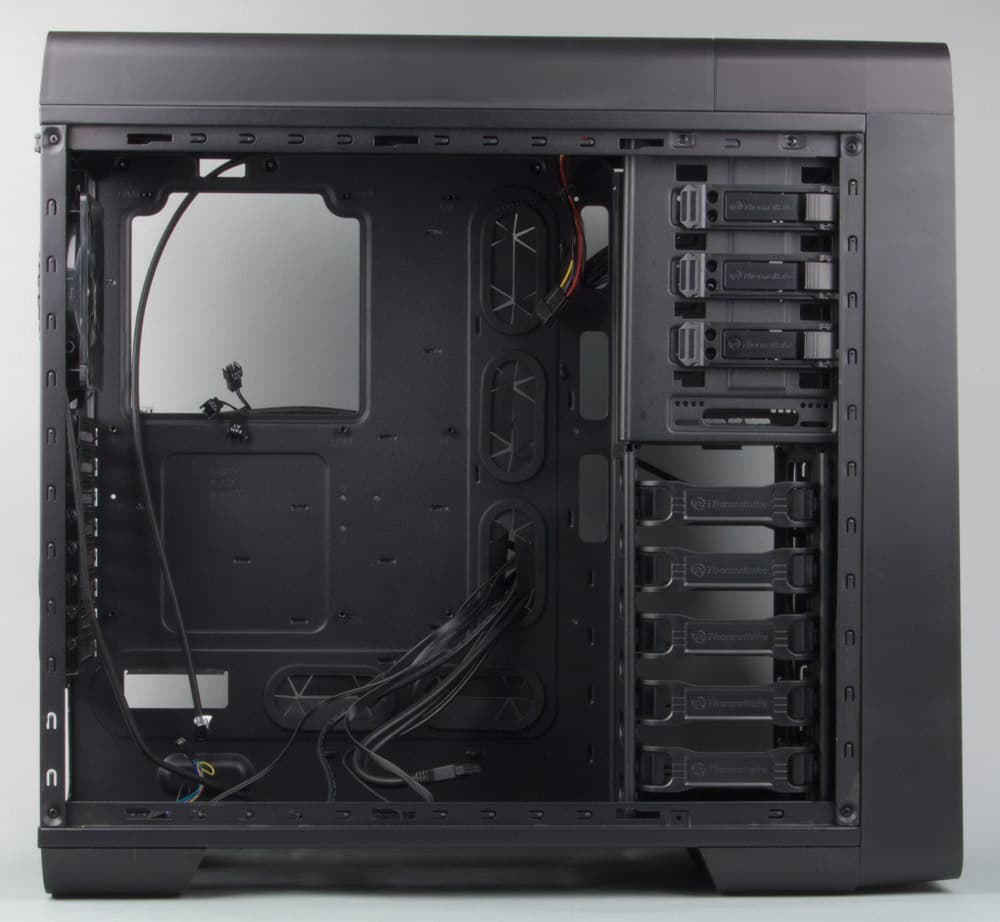

Корпус Thermaltake Urban S71, вид на шасси

Блок питания можно ставить как до, так и после установки системной платы, располагая вентилятором вверх или вниз и закрепляя винтами к задней панели. Есть выступы, фиксирующие БП в нужном положении, но никаких амортизирующих элементов на них не предусмотрено.

Кромки шасси аккуратно завальцованы, что снижает возможность повреждения рук сборщика.

Измерение уровня шума

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера Октава 110А-Эко в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Для регулирования напряжения питания вентиляторов использовался автономный управляемый преобразователь.

Корпус оснащен одноканальным двухпозиционным регулятором скорости вращения вентиляторов с кнопочным управлением, элементы которого размещены на верхней панели. Регулятор имеет два положения: Low и High. Уровень шума в двух вышеуказанных режимах отличается довольно заметно даже без измерительного оборудования, так что регулятор действительно выполняет свою работу. Питается регулятор от 12 вольт через периферийный разъем («Molex»), но при желании его можно запитать и от напряжения более низкого номинала, например от 5 вольт. Вентиляторы в этом случае будут вращаться существенно медленнее и почти бесшумно — уровень шума в пределах 22 дБА при измерении в наших типовых точках.

Есть некоторые претензии к управляющим элементам регулятора, которые заключаются в невозможности манипулировать регулятором наощупь из-за полной идентичности кнопок и их близкого расположения. Также индикаторы режимов одинакового цвета не позволяют определить активированный режим на удалении или в сумерках — придется действовать методом тыка или читать надписи, что не слишком удобно.

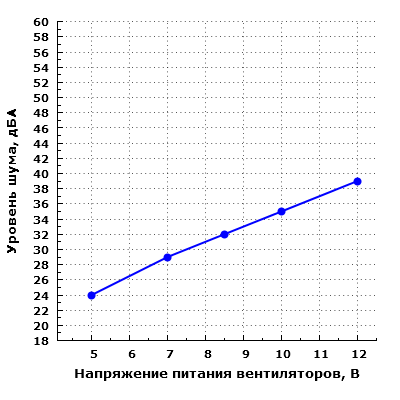

Уровень шума корпуса

При питании вентиляторов от 5 вольт шум находится на низком уровне даже при условии настольного расположения корпуса и размещения пользователя в ближнем поле от него. Источник с таким уровнем шума уже можно считать малозаметным при эксплуатации на типовых расстояниях и в реальных домашних условиях.

С ростом напряжения питания вентиляторов также увеличивается и уровень шума. При питании вентиляторов от 7 вольт шум достигает значения в 29 дБА, подобный шум системы охлаждения корпуса можно оценить как пониженный относительно типичного уровня шума для жилого помещения в дневное время суток при условии настольного расположения корпуса и размещения пользователя в ближнем поле от него. В случае размещения корпуса на полу или на тумбе под столом систему охлаждения этого корпуса можно будет признать достаточно тихой.

При питании вентиляторов от 8,5—10 вольт шум от системы охлаждения корпуса можно охарактеризовать как находящийся на средне-типичном уровне для жилого помещения в дневное время суток. Так что в это время дня источник с таким уровнем шума будет сравнительно малозаметен в жилом, а тем более офисном помещении.

При питании вентиляторов от 12 вольт уровень шума хоть и достигает 39 дБА при измерении в ближнем поле, но, тем не менее, остается в эргономичных пределах, а в случае напольного размещения корпуса шум несколько снижается, что позволяет признать и такой режим вполне пригодным для долговременной эксплуатации.

Размещение корпусаНапольное (слева)Настольное (по центру)Напольное (справа)
Источник шума без корпуса, дБА454545
Источник шума в корпусе, дБА414442
Ослабление шума, дБА413
Источник шума и корпусные вентиляторы (12 В) одновременно, дБА424543
Корпусные вентиляторы (12 В), дБА373937
Приращение шума за счет корпусных вентиляторов, дБА111
Корпусные вентиляторы (L)283228
Корпусные вентиляторы (H)343735

Корпус не имеет специальных шумоизолирующих покрытий, но зато почти все его внешние панели выполнены сплошными или с минимальной перфорацией, что в итоге приводит к относительно неплохому шумоизолирующему эффекту для типового компьютерного корпуса.

Акустическая эргономика находится на хорошем уровне — корпус способен обеспечить довольно низкий уровень шума при работе без дополнительных телодвижений со стороны пользователя, а при грамотной настойке системы охлаждения уровень шума может быть вообще малозаметным.

Позиционирование и выводы

Конечно, выводы надо делать с учетом цены корпуса. На момент написания обзора она составляла в среднем $150, а минимальные цены в рознице и вовсе начинались с $130–135, что мы считаем вполне приемлемым за корпус с таким оснащением.

По качеству изготовления корпус нельзя отнести к классу «люкс», однако и сколь-нибудь серьезных недостатков мы не нашли: всё вполне соответствует цене. Из конструктивных недочетов можно напомнить лишь претензии к дверце: открываться она может только в одну сторону, что не всегда удобно, а ее закрытие сопровождается громким стуком. Если бы конструкция позволяла переставлять петли по желанию владельца (подобные решения мы уже видели), а амортизаторы были чуть толще и мягче, то осталось бы единственное замечание: открывать дверцу приходится за нижний край, что неудобно при напольной установке.

Еще одно замечание относится не к конструкции, а к позиционированию: всё же для корпуса с заявленным форматом Full Tower максимальный размер системной платы E-ATX и длина видеокарт до 344–348 мм — это как-то маловато, хотя, конечно, четких и общепринятых границ между типоразмерами корпусов нет.

Зато столь богатое оснащение не всегда встретишь и в гораздо более дорогих корпусах: по два порта USB 2.0 и 3.0, док-станция для 2,5/3,5-дюймовых накопителей SATA, да и в комплекте принадлежностей есть всё необходимое. Возможность установки 3,5-дюймовых устройств с выходом на лицевую панель не у всех владельцев останется невостребованной, а далеко не рекордное количество посадочных мест для накопителей вполне компенсируется наличием док-станции.

Систему вентиляции можно назвать примером для других моделей, даже гораздо более дорогих: вентиляторы с универсальным подключением, в том числе к штатному контроллеру, полная и удобная в обслуживании система фильтрации — всё это редко сочетается в одном корпусе.

В целом мы считаем корпус Thermaltake Urban S71 вполне достойным нашей награды Excellent Package.

Excellent Package - iXBT.com Editors Award

Средняя цена по данным price.ru
$158(7)
Средняя цена по данным Яндекс.Маркет
T-9375330
Предложения Thermaltake Urban S71 по данным Яндекс.Маркет
L-9375330-10

Корпус Thermaltake Urban S71 предоставлен на тестирование производителем
