Корпус Thermaltake Overseer RX-I: гость из ближайшего будущего

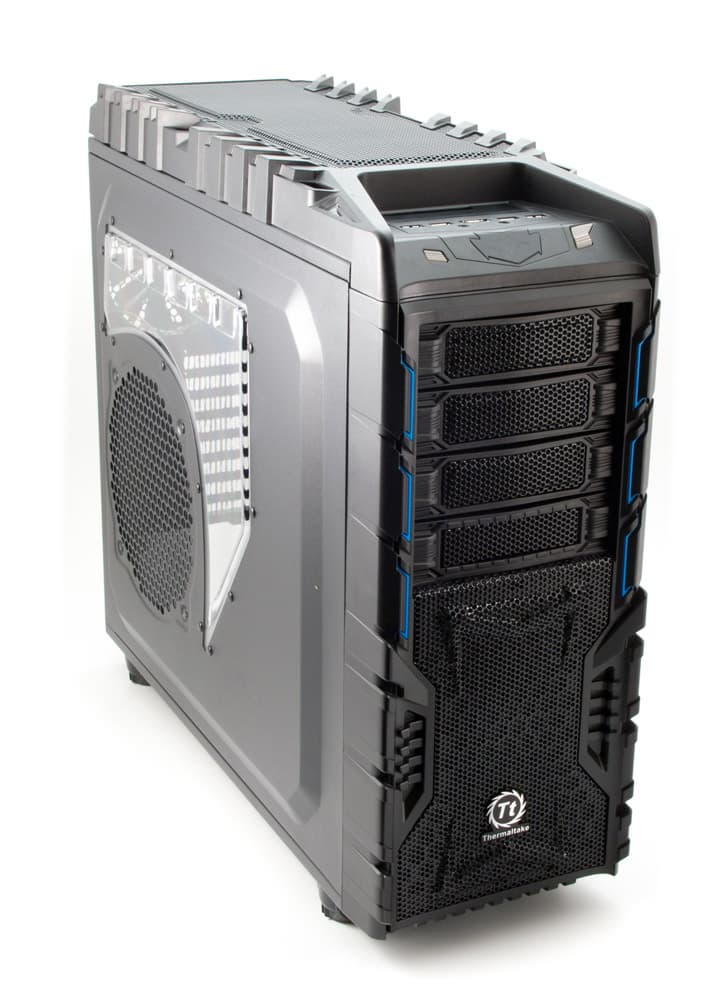

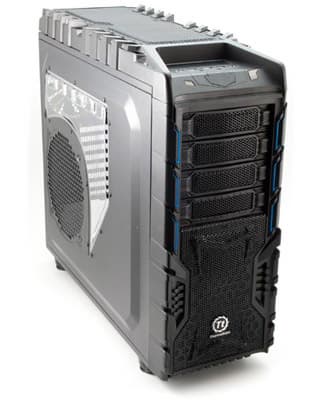

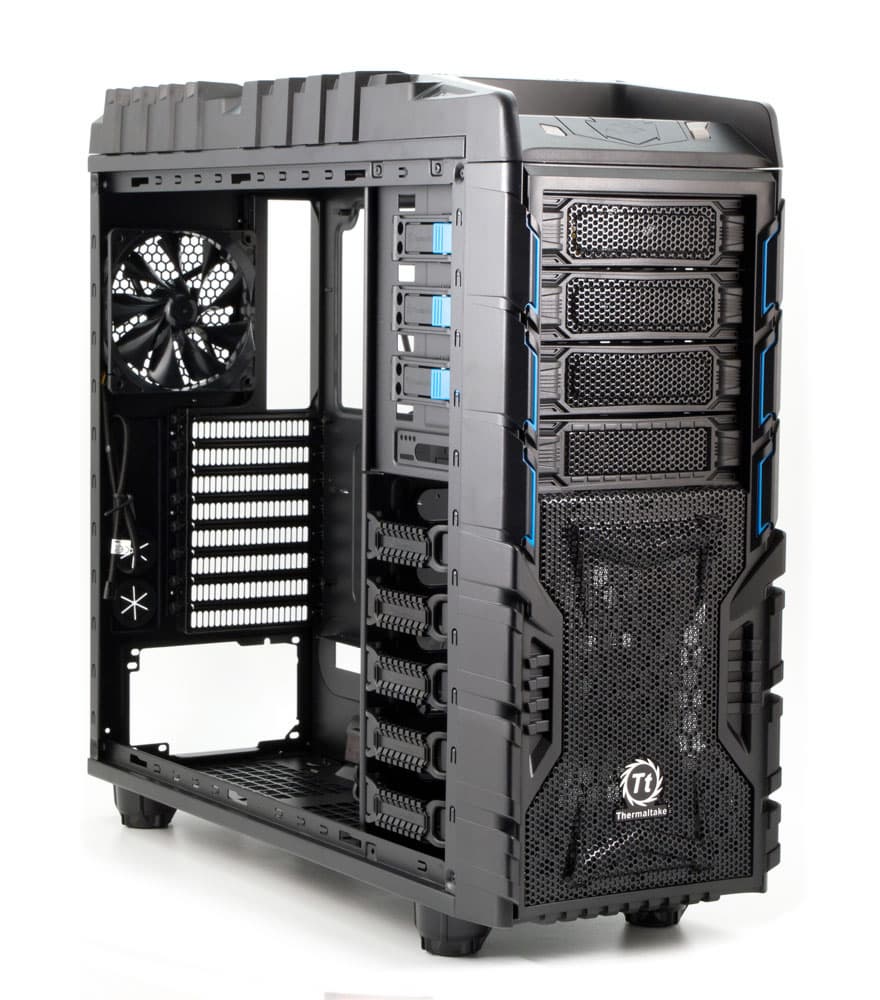

Корпус Thermaltake Overseer RX-I, внешний вид

Полная галерея наших фотографий этой модели
Технические характеристики

Фирма Thermaltake в дополнительном представлении не нуждается, описания ее продукции не раз встречались и на страницах iXBT. Сейчас в нашу лабораторию попала новинка — корпус Thermaltake Overseer RX-I; на момент написания обзора он даже еще не был представлен на сайте производителя, поэтому ссылку привести не можем. Попутно заметим: страницы русскоязычного сайта производителя, посвященные другим моделям корпусов, на язык родных осин переведены далеко не полностью — для одних моделей больше, для других меньше, но переводчикам еще есть над чем поработать.

По всей видимости, маркетологи из Thermaltake знакомы с высказыванием Станиславского «Театр начинается с вешалки», которое в сфере товарно-денежных отношений трансформируется в «товар начинается с упаковки»: корпус поставляется в коробке из качественного картона с отличной полиграфией, знакомящей с внешним видом и особенностями конструкции модели. Есть и текстовые комментарии, в том числе на русском языке; руководство пользователя также содержит русскоязычные пояснения.

Коробка большая и увесистая; производитель вполне разумно снабдил ее не пластиковой ручкой сверху, которая обычно норовит оторваться в самый неподходящий момент, а двумя более надежными прорезями по бокам для захвата руками.

Извлекаем корпус из коробки: если судить по весу, то производитель явно не ошибся, относя эту модель к типоразмеру Full Tower.

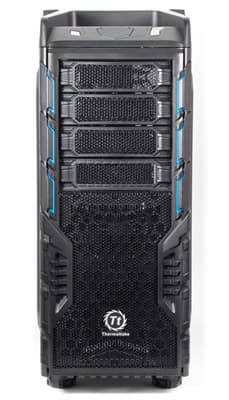

Лицевая панель Thermaltake Overseer RX-I

Первый взгляд на экстерьер Overseer RX-I навевает неожиданные ассоциации; похоже, его конструкторы вдохновлялись фирменными моделями спортивной обуви: налицо обилие ломаных линий сложной формы, а крупные выступы на пластиковых панелях сродни «протекторам» на подошвах кроссовок, и дополняют впечатление сетчатые металлические элементы, которые напоминают встречающиеся в обуви матерчатые вставки «для дыхания ноги». Однако это личное и субъективное впечатление; объективно же можно уверенно заявить: внешне корпус может сразу понравиться или как раз наоборот, однако незамеченным он точно не останется — и это при том, что мы еще не задействовали подсветку в вентиляторах.

С некоторых пор стало модно делать прозрачные окна в левой боковой стенке; это поветрие не обошло стороной и новый образец продукции Thermaltake. Но конструкторы не ограничились банальной вставкой прямоугольного куска оргстекла — окно полумесяцем огибает круглую решетку для дополнительного вентилятора, и закрывающий его прозрачный пластик не плоский, а имеет объемную форму, соответствующую общему дизайну.

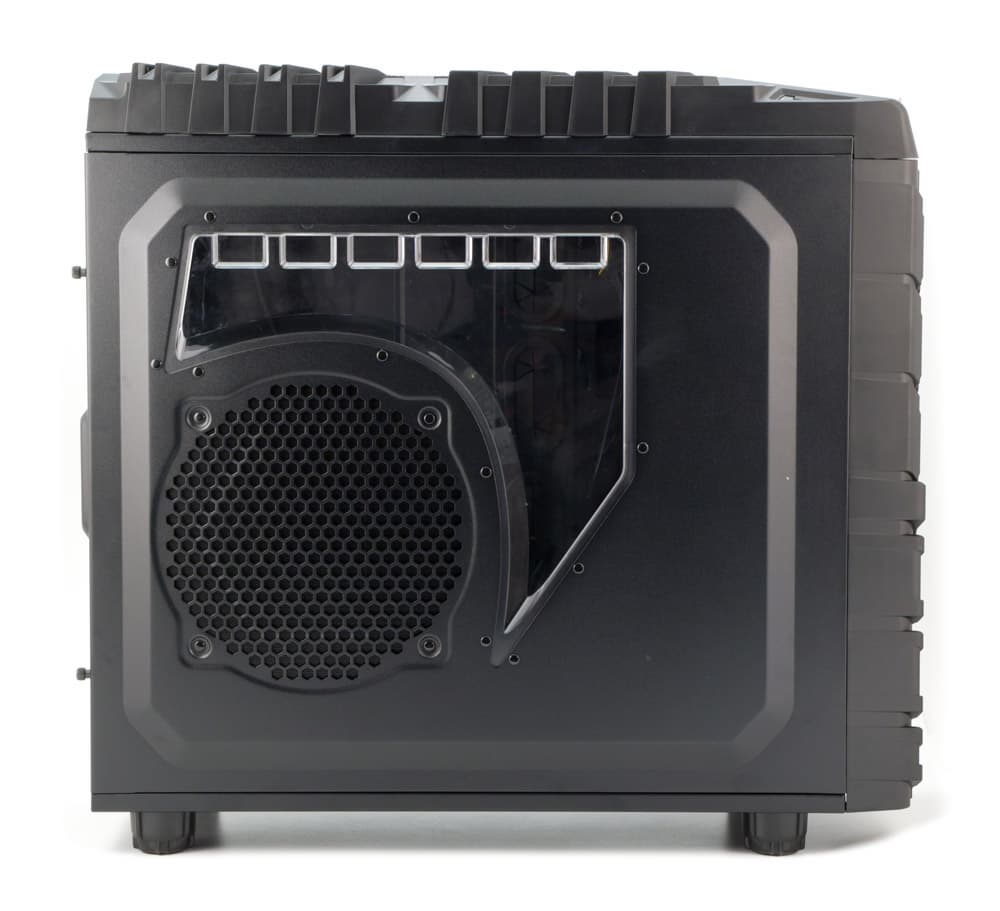

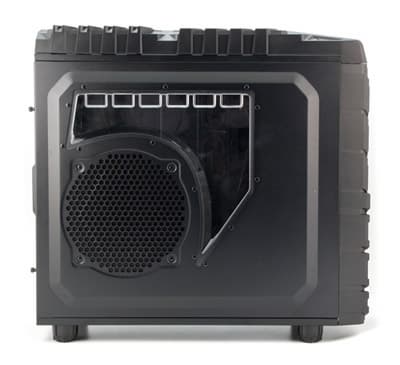

Вид слева Thermaltake Overseer RX-I

Когда-то вся персональная вычислительная техника окрашивалась в один цвет — бледно-серый «компьютерный»; сейчас ему на смену повсеместно пришла черная окраска. Не стал исключением и Overseer RX-I, в котором черный цвет разбавлен лишь тонкими синими вставками на лицевой панели, серебристой эмблемой и двумя серыми кнопками. У нас нет информации, будут ли предлагаться другие цветовые решения.

Внешний вид корпуса можно оценить по прилагаемому видеоролику.

Компоновка

Overseer RX-I — это Full Tower с нижним расположением блока питания (в нашем экземпляре БП не было; если судить по маркировке, может поставляться и с блоком питания мощностью 500 Вт). Такая конфигурация поможет разделить циркуляцию нагретого воздуха от БП и от остальных компонентов компьютера, минимизируя их взаимный нагрев.

Вид изнутри слева Thermaltake Overseer RX-I

Теплый воздух отводится через верхнюю панель корпуса. Не раз встречался вопрос: «А почему через верхнюю панель нельзя подавать воздух извне с помощью вентилятора?»; ответ простой: можно делать и так, но не надо забывать, что нагретый воздух имеет свойство подниматься, а не опускаться, и вряд ли целесообразно мешать естественным процессам. Это подтверждается и схемой воздухообмена, приведенной на упаковке Overseer RX-I.

В верхней части лицевой панели расположены слоты с выходом на переднюю панель: три для 5,25-дюймовых устройств и один для 3,5-дюймового.

Корзина для жестких дисков поперечная, в нее можно установить до пяти HDD — как 3,5-, так и 2,5-дюймовых. Диски сначала винтами закрепляются в пластиковых салазках: 3,5-дюймовые через резиновые амортизирующие прокладки, а 2,5-дюймовые непосредственно к пластмассе.

Еще один диск любого из упомянутых размеров можно подключить к доку с внешним доступом, имеющемуся в передней части верхней панели. При этом диск разместится вертикально, и потому будет заметно выступать за габариты корпуса (особенно 3,5-дюймовый); это потребует как запаса свободного пространства над корпусом, так и осторожности, чтобы случайно не задеть торчащий вверх диск. Для обеспечения возможности «горячей» установки/извлечения диска необходимо включить режим AHCI в настройках контроллера SATA.

В корпус можно устанавливать любые материнские платы формата вплоть до e-ATX, а поперечное расположение корзины для HDD дает возможность разместить практически любые современные видеокарты длиной до 344 мм, в том числе с габаритными системами охлаждения.

Конструкция

В руководстве пользователя корпус заявлен как Full Tower; поскольку четко определенных границ между Midi Tower и Full Tower не существует, предоставляем читателю судить самому: размеры собственно корпуса 501×220×580 мм (В×Ш×Г, включая выступающие элементы), крупные ножки увеличивают высоту до 533 мм.

И шасси, и боковые панели выполнены из стали толщиной около 1 мм, что обусловило высокую жесткость конструкции, а также немалый вес — 10,4 кг (в упаковке 11,9 кг).

Средняя часть боковых стенок примерно на сантиметр выступает наружу, что позволит закрепить на левой стенке дополнительные вентиляторы, даже если используется видеокарта или процессор с весьма крупной системой охлаждения. На правой стенке такой же выступ позволит пропустить пучок кабелей и шлейфов за подложкой материнской платы.

Пластмассовые ножки корпуса снабжены резиновыми вставками, повышающими их амортизирующую способность. Передняя и верхняя панели корпуса выполнены из прокрашенного по массе и слегка шероховатого пластика, следы рук на котором заметны мало. Средние части панелей практически полностью закрыты металлическими сетками; обе эти панели имеют сложный и глубокий рельеф, придающий корпусу известное своеобразие.

Снимаются панели легко; этому способствуют вырезы для захвата рукой в нижнем торце лицевой панели и заднем торце верхней. Однако пластиковые защелки, фиксирующие панели на металлическом шасси, обеспечивают вполне надежное крепление.

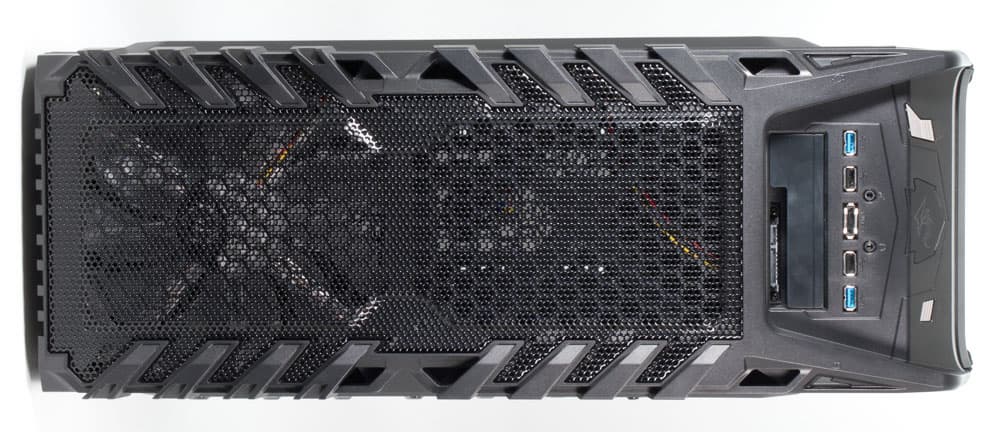

Верхняя панель Thermaltake Overseer RX-I

В передней части верхней панели сделано углубление в форме трапеции, ближний край которого скошен вперед. На скошенной части размещены кнопки Power и Reset, разделенные щитком со стилизованным изображением крылатого дракона (у него есть подсветка плавно загорающимся и гаснущим синим светодиодом); хотя свободный ход кнопок невелик, такое расположение не даст случайно нажать одну кнопку вместо другой даже вслепую.

Горизонтальную часть углубления занимают сначала аудиоразъемы, затем идет ряд интерфейсных разъемов — в центре eSATA без дополнительного питания, по бокам от него пара USB 2.0 (черные), и по краям два USB 3.0 (синие). Надо отметить, что их расположение достаточно тесное, поэтому одновременно поставить две флэшки в расположенные рядом разъемы получится, лишь если обе они имеют скромную ширину.

Последней расположена прорезь дока для внешних SATA-дисков (HDD или SSD), закрытая шторкой. Шторка не полная — она оставляет открытой часть, предназначенную для 2,5-дюймовых устройств, что дает лишнюю лазейку для пыли.

По краям углубления разместились индикаторы питания (синий) и активности HDD (красный), направленные вверх.

Такое расположение разъемов и индикаторов явно рассчитано на то, что корпус будет расположен на полу, поскольку при настольном размещении сидящему рядом человеку для установки диска или USB-устройства придется либо вставать, либо делать это вслепую, да и индикаторы ему будут не видны; и лишь кнопками одинаково удобно пользоваться как при настольном, так и при напольном расположении корпуса. Однако, если корпус расположить под столом, то ставится под вопрос смысл подсветки вентиляторов…

Все перечисленные выше разъемы закреплены на шасси; на верхней крышке крепятся лишь кнопки и индикаторы, но идущие от них провода имеют разъем, позволяющий снять и отложить в сторону крышку при обслуживании верхнего вентилятора. Лицевая панель от проводов свободна.

Система вентиляции

Корпус штатно оснащен тремя вентиляторами собственного производства Thermaltake.

Один из них, 200-миллиметровый низкооборотистый (600–800 об/мин) закреплен на передней панели шасси; он нагнетает воздух внутрь корпуса, прежде всего для охлаждения корзины с HDD. На месте его установки в передней стенке шасси сделан круглый вырез, а в передней стенке корзины — ряд крупных прорезей, что позволит использовать вентилятор с максимальной эффективностью.

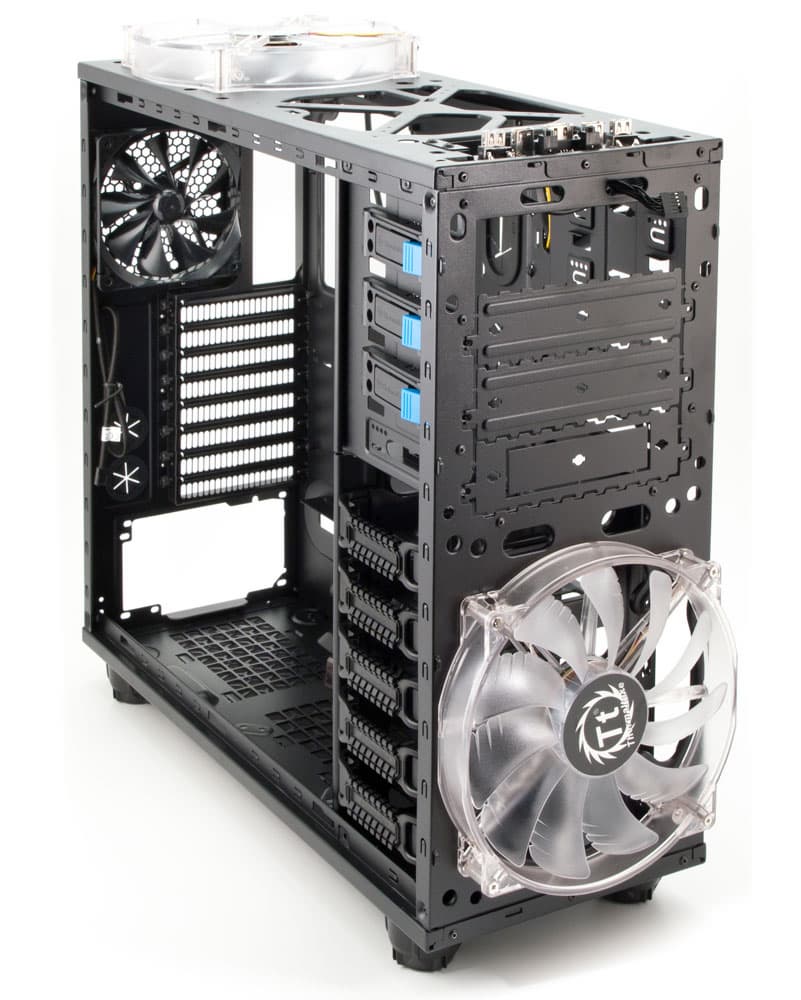

Система вентиляции Thermaltake Overseer RX-I

Для защиты от пыли в нижней половине съемной лицевой панели установлена мелкоячеистая пластиковая сетка; обслуживать ее легко: достаточно снять панель, после чего можно будет извлечь сетку, края которой удерживаются выступами в панели.

Заглушки 5-дюймовых слотов, имеющиеся в лицевой панели, также имеют вентиляционные окна, снаружи закрытые металлической сеткой. Изнутри предусмотрены поролоновые вкладыши, очищать которые от пыли лучше всего без извлечения из заглушки.

Однако «пылеулавливание» со стороны передней панели несколько подпорчено наличием прорези для захвата рукой в нижнем торце лицевой панели.

Второй такой же вентилятор установлен на верхней плоскости шасси, ближе к задней стенке, и вытягивает воздух из зоны расположения процессора. Причем крепится вентилятор снаружи (закрывает его съемная верхняя крышка), а потому не будет мешать установке даже очень крупной системы охлаждения процессора. При желании можно поставить рядом второй такой же вентилятор (длинные винты для его крепления есть в комплекте); круглые прорези большого диаметра в шасси в местах установки вентиляторов не будут снижать их эффективность.

А вот пылевые фильтры для них не предусмотрены. Конечно, при работающем компьютере восходящий поток теплого воздуха не позволит большому количеству пыли проникнуть внутрь корпуса через отверстия в декоративной сетке верхней крышки, однако компьютер вряд ли будет работать 24 часа в сутки 365 дней в году…

Оба 200-миллиметровых вентилятора имеют неотключаемую подсветку (по четыре светодиода синего цвета). При желании их можно заменить 120- или 140-миллиметровыми моделями, для которых предусмотрены крепежные отверстия; это относится и к верхнему дополнительному посадочному месту.

Третий вентилятор — 120-миллиметровый вытяжной (1000 об/мин), без подсветки — установлен в верхней части задней стенки шасси. Пылевого фильтра у него нет, поскольку в очистке выходящего из компьютера воздуха нет особого смысла.

Система вентиляции Thermaltake Overseer RX-I

Все три штатных вентилятора имеют 3-контактный разъем для подключения к материнской плате; для тех, кто захочет подключить часть из них к блоку питания, в комплекте имеются два переходника на разъем Molex (male+female).

Если имеющихся вентиляторов окажется недостаточно, то можно установить и дополнительные. Один из них (сверху) мы уже упоминали; еще один можно закрепить на левой боковой стенке (крепежные отверстия рассчитаны на установку 200-миллиметровой модели). Третий вентилятор (120/140 мм) можно установить на нижней панели шасси, рядом с блоком питания; имеющиеся там отверстия предусмотрительно закрыты снизу фильтром из нейлоновой сетки на длинной пластиковой рамке, который для обслуживания легко можно извлечь снаружи без вскрытия корпуса.

В руководстве пользователя особо отмечено, что корпус позволяет устанавливать процессорные системы охлаждения высотой до 177 мм, в т. ч. с жидкостным охлаждением, для которого на задней стенке шасси имеются отверстия, закрытые резиновыми заглушками с разрезными лепестками.

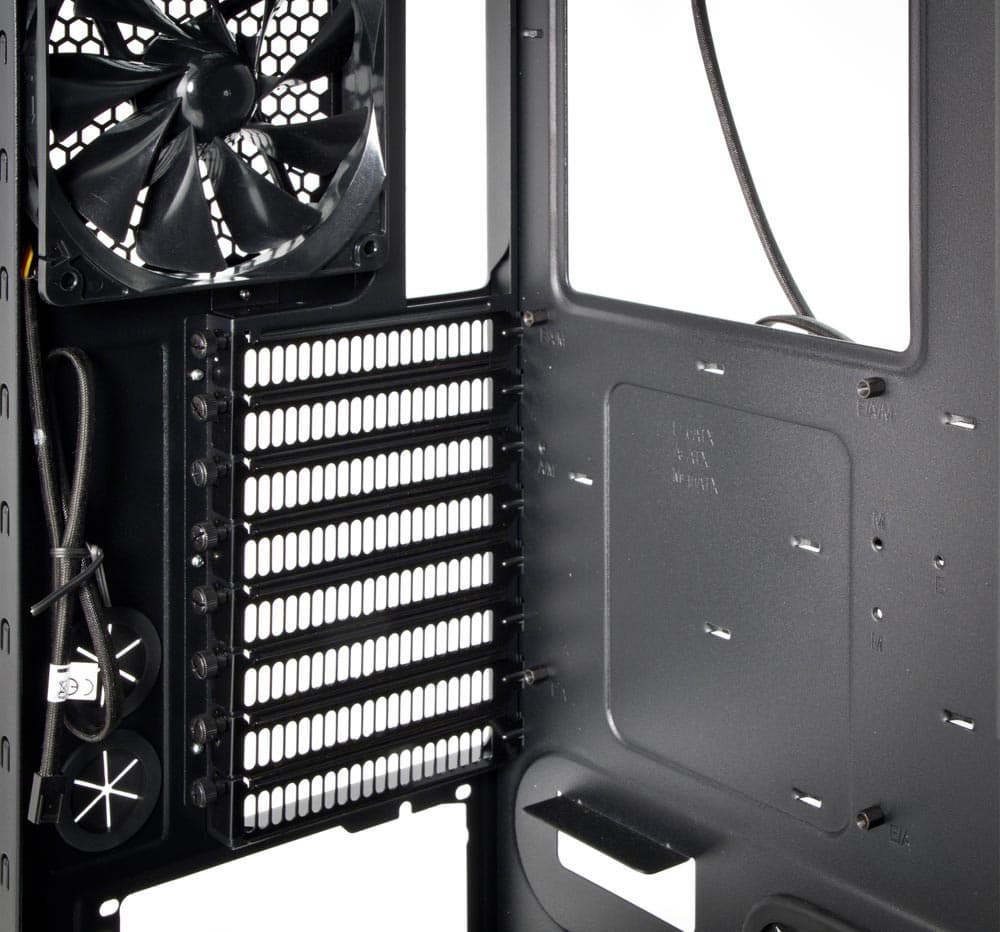

Из дополнительных вентиляционных отверстий упомянем практически сплошную перфорацию в заглушках слотов для плат расширения на задней стенке.

Сборка системного блока

Боковые крышки крепятся системой пазов и гребенок, а фиксируются парами винтов с накатными головками. Крышки снимаются легко, для захвата предусмотрен выступ; с установкой крышек также проблем не возникает.

Штатные кабели и шлейфы корпуса аккуратно уложены за подложкой материнской платы. Оверстий для прокладки кабелей восемь, их размеры достаточны для свободного прохождения любых компьютерных разъемов; пять самых крупных прикрыты резиновыми уплотнителями с разрезными лепестками. Предусмотрены и ушки для закрепления пучков кабелей; в комплекте есть восемь многоразовых нейлоновых стяжек, которые помогут «причесать» провода так, чтобы они не мешали установке правой боковой стенки. Конечно, блок питания надо выбирать с достаточной длиной проводов.

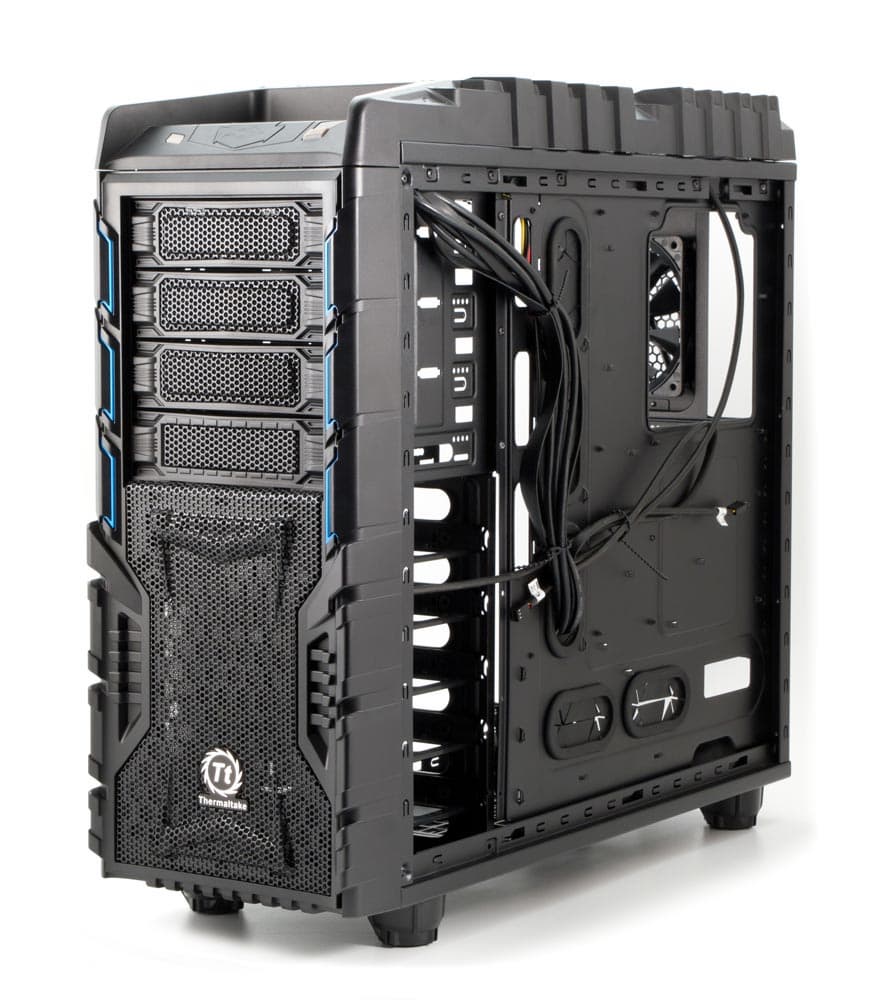

Вид изнутри справа Thermaltake Overseer RX-I

Все шестигранные стойки для материнской платы формата ATX уже установлены (в комплекте есть и три запасных); если планируется использовать плату другого размера, то часть из них придется переставить. Отверстие для портов ввода-вывода на задней панели не имеет заглушки; прорези для плат расширения закрыты многоразовыми заглушками.

Крепление плат расширения — винтами с накатной головкой; боковая кромка шасси, которая расположена напротив, не имеет выреза для удобства работы отверткой, однако ее конфигурация не помешает открутить туго закрученный винт.

Большое окно в подложке материнской платы позволит устанавливать или снимать процессорный кулер, не демонтируя саму плату.

Подключение фронтальных разъемов — монолитными коннекторами (для аудио есть и HD Audio, и AC’97); кабели экранированные и достаточно длинные.

Кабели от обоих фронтальных разъемов USB 3.0 заканчиваются единым 20-контактным коннектором для подключения к внутреннему разъему матплаты; надо сказать, что если материнских плат с внешними разъемами USB 3.0 с каждым днем выпускается всё больше, то выбрать плату, к которой можно подключить фронтальные разъемы этого корпуса, в настоящее время будет затруднительно. Однако напомним, что мы имеем дело с новинкой, пока еще отсутствующей в продаже, и вполне естественно, что ее разработчики позволили себе заглянуть немного вперед.

Крепление оптического привода безвинтовое, с помощью штатной защелки на левой стороне; если сборщик посчитает, что накопитель зафиксирован недостаточно прочно, то есть возможность дополнительного крепления парой винтов справа. Выход верхнего слота в шасси свободен, а два нижних 5,25-дюймовых и 3,5-дюймовый снабжены металлическими заглушками, которые придется выламывать.

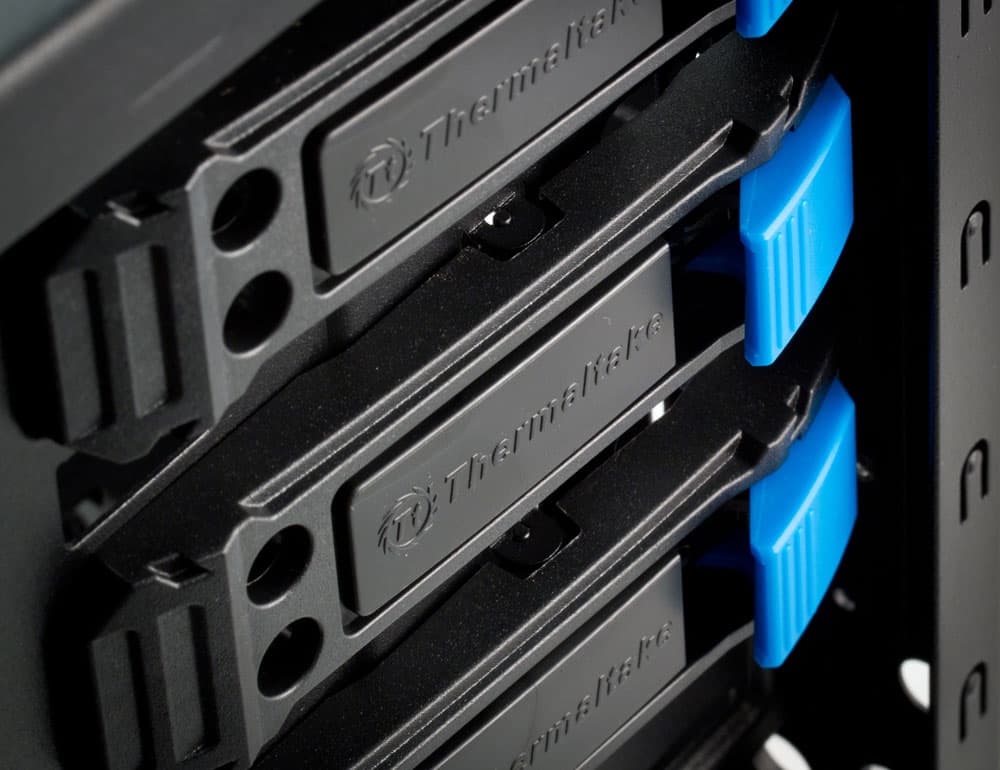

Фиксаторы 5,25-дюймовых устройств

Крепление 3,5-дюймового устройства с выходом на переднюю панель винтовое; просунуть винты в узкую щель будет непросто, и потому лучше воспользоваться намагниченной отверткой. Конечно, это посадочное место можно использовать и для установки еще одного HDD 3,5″.

Свободного места в корпусе вполне достаточно, поэтому блок питания можно ставить и после материнской платы, располагая вентилятором вверх или вниз. Крепится он винтами к задней панели; предусмотрены выступы, приподнимающие БП над днищем шасси и облегчающие монтаж.

Как уже было сказано, HDD/SSD сначала крепятся винтами к салазкам, которые затем вставляются в корзину с левой стороны. Конечно, теплоотвод от корпуса диска на шасси при этом отсутствует, зато амортизируются вибрации, возникающие при работе диска.

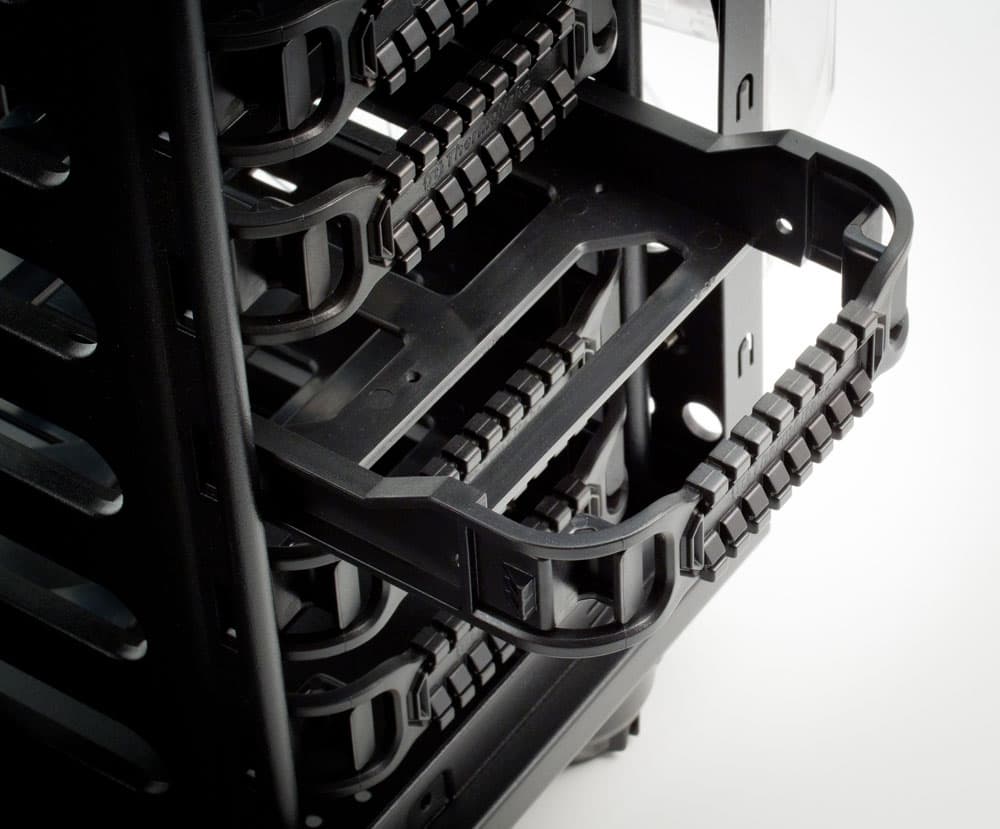

Салазки для HDD/SSD

Салазки снабжены удобной ручкой для извлечения, а фиксируются пластиковыми защелками, примитивными по конструкции, но удобными и надежными в использовании. При этом справа остается достаточно места, чтобы можно было использовать SATA-кабель как с прямым, так и с Г-образным разъемом.

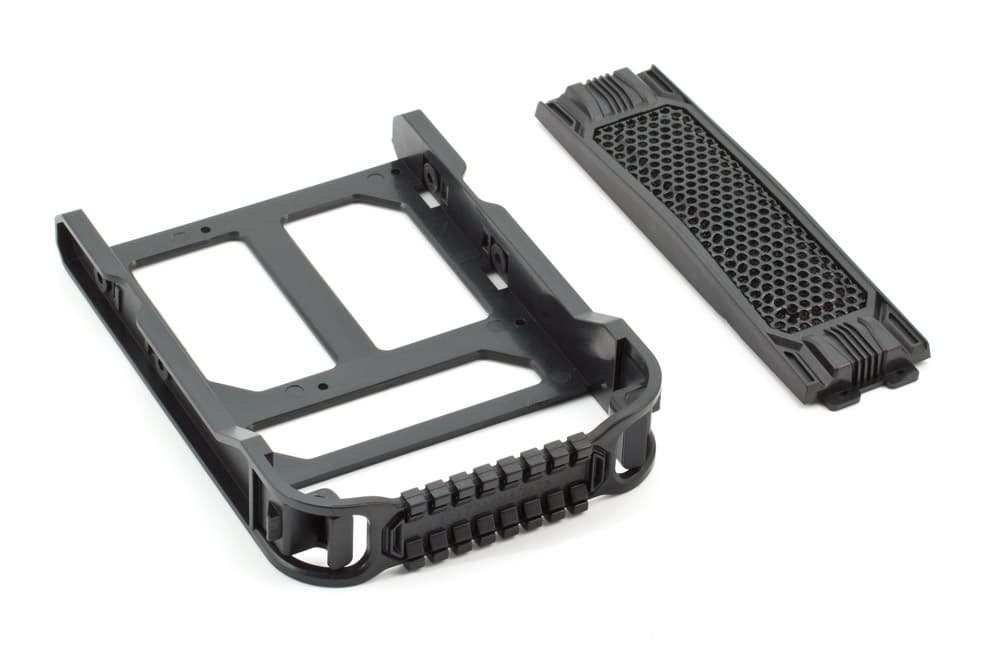

Салазки и заглушка

Кромки шасси аккуратно завальцованы, и риск повреждения рук сборщика минимален.

Снаружи на задней стенке есть занятное приспособление, о назначении которого сразу не догадаешься; выглядит оно как прямоугольная металлическая скобка, закрепляемая винтом изнутри корпуса. Если просунуть в нее кабели от клавиатуры и мыши, а потом закрутить крепежный винт, то утащить эти устройства без отвертки и вскрытия корпуса не получится — их разъемы просто не пролезут в скобку. Насколько это актуально, судить не беремся; но деталь явно копеечная, и на общую цену влияет мало.

В комплекте есть переходник для подключения разъемов питания (потребуется он далеко не каждому, однако в некоторых случаях может здорово выручить), а также «пищалка».

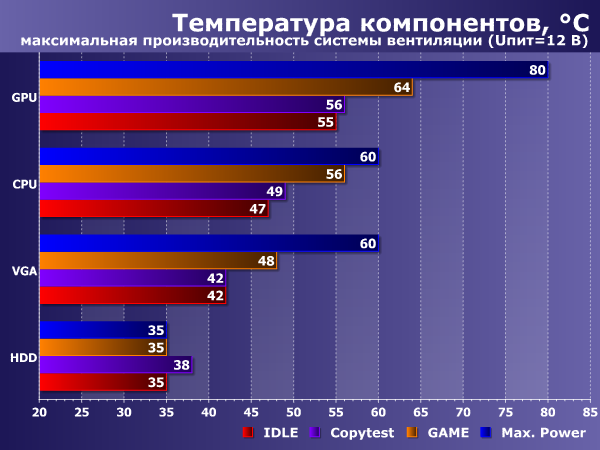

Тестирование эффективности системы вентиляции корпуса

Последний этап исследования представляет собой тестирование с помощью программных средств, сильно нагружающих различные подсистемы компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение. Таким образом можно оценить возможности и производительность системы охлаждения корпуса.

Конфигурация тестового стенда и процедура тестирования описаны в соответствующей методике.

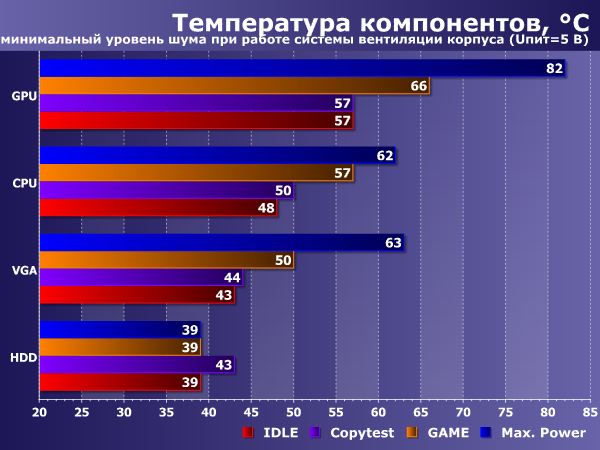

Эффективность системы охлаждения корпуса находится на невысоком уровне, в частности она заметно уступает таковой у корпуса Thermaltake Element S. В данном случае обращает на себя внимание температура видеоадаптера: у внешнего (GPU) она в районе 80 градусов, а у интегрированного на плату — в районе 60 градусов. Это достаточно высокие значения. Эффективность охлаждения CPU практически никак не зависит от режима работы системы охлаждения корпуса — разница значений температур между двумя вариантами минимальна, а сопутствующая разница оборотов вентилятора в процессорном кулере вообще менее одного процента, что довольно нетипично.

Температура жесткого диска в ходе тестирования находилась в пределах нормы, но она сильно зависит от оборотов фронтального вентилятора и при минимизации последних заметно повышается. При отключении корпусных вентиляторов температура жесткого диска составила 46 градусов, поэтому совсем без обдува оставлять диски не стоит. Надо отметить, что измерения проводились при температуре окружающего воздуха около 24 градусов, поэтому при более высоких температурах окружающего воздуха вполне легко прогнозировать и увеличение температуры диска. Так что собирать в данном корпусе многодисковый массив (RAID) не слишком целесообразно: есть более бюджетные продукты с лучшими температурными характеристиками. В обычном режиме эксплуатации, при наличии обдува и дисков с умеренным тепловыделением, серьезных проблем не предвидится.

Измерение уровня шума и оценка вибрации

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Для регулирования напряжения питания вентиляторов использовался автономный управляемый преобразователь.

В данном случае мы эмулировали настольное размещение корпуса, когда от центра передней панели до головы пользователя расстояние составляет около 0,3 метра.

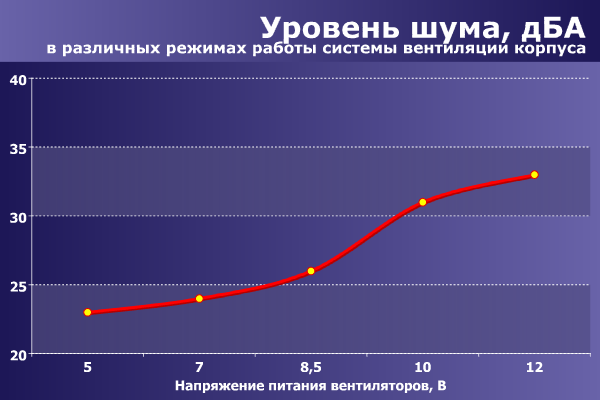

Акустическая эргономика системы вентиляции корпуса находится на очень хорошем уровне. При минимальном напряжении питания вентиляторов уровень шума малоразличим даже на близком расстоянии, при напряжении питания от 7 до 8,5 вольт уровень шума также находится на довольно низком уровне, при напряжении 10–12 вольт уровень шума находится на типичном среднем уровне при условии близкого расположения пользователя. При напольном размещении корпуса уровень шума от его системы охлаждения составил порядка 28 дБА — это весьма эргономичный уровень шума, ниже среднего типичного показателя.

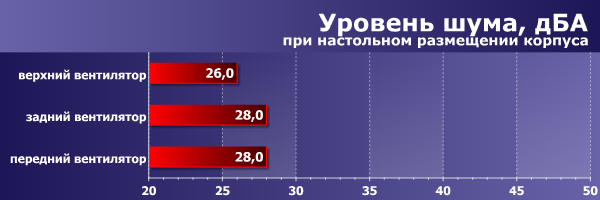

В дополнение к основным измерениям, мы решили посмотреть, какой индивидуальный вклад вносит каждый из установленных вентиляторов. Для этого мы измерили поочередно уровень их шума, не демонтируя остальные из корпуса, при условии все того же настольного размещения и измерения уровня шума со стороны передней панели.

В данном случае вклад вентиляторов почти одинаков, немного вырывается вперед по уровню шума задний вентилятор.

Оценка потребительских качеств

Корпус является не вполне типичным представителем игрового сегмента, так как, в отличие от большинства схожих решений, он имеет весьма тихую и не слишком эффективную систему охлаждения. Наилучшим образом корпус подойдет не для топовых игровых систем, а для универсальных домашних решений, в сценарий использования которых игровая нагрузка если и входит, то как дополнительная, а к акустической эргономике, наоборот, предъявляются достаточно серьезные требования. Из положительных особенностей, присущих данной модели, стоит отметить также, что корпус изготовлен из достаточно толстой стали, имеет антивибрационное крепление жестких дисков и возможность подключения всех вентиляторов к системной плате.

Позиционирование и выводы

Корпус даже в штатной комплектации пригоден для построения широкого спектра компьютеров. Док для подключения внешних HDD/SSD, равно как и фронтальные разъемы USB 3.0 и eSATA, также не окажутся невостребованными. Любители игровых компьютеров наверняка оценят необычный дизайн.

Открытым остается главный вопрос — о цене. А пока посетовать можно лишь на отсутствие возможности отключать подсветку (хотя она не особо яркая, и вряд ли будет сильно мешать даже в затемненном помещении) да на ограниченный в данный момент выбор материнских плат с внутренним разъемом, к которому можно подключить порты USB 3.0 на передней панели. Возможно, производителю следовало бы подумать о комплектации корпуса переходником для подключения к внешним портам матплаты или дополнительного контроллера USB 3.0.



Средняя текущая цена (количество предложений)
Корпус Thermaltake Overseer RX-I
$150(11)
