Корпус Thermaltake Level 10 GTS

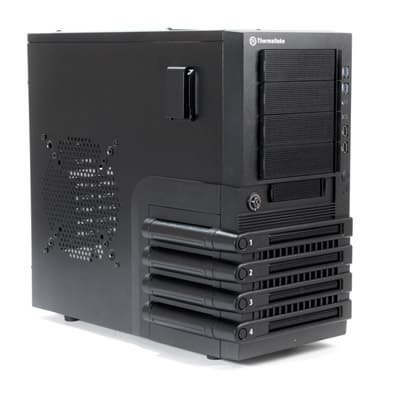

Корпус Thermaltake Level 10 GTS, Общий вид

Полная галерея наших фотографий этой модели
Данная модель на сайте производителя
Технические характеристики

Это уже третий корпус из серии Level 10 фирмы Thermaltake; два его «старших брата» — Level 10 и Level 10 GT — отличались как необычностью конструкции и дизайна, так и очень высокой ценой. На этот раз производитель решил приобщить к этой своей серии и тех потенциальных покупателей, которые в силу ограниченности бюджета или нелюбви к слишком уж вычурным формам не смогли сделать выбор в пользу предыдущих моделей.

Речь пойдет о корпусе Thermaltake Level 10 GTS, который представляет собой упрощенный вариант Level 10 GT, поэтому сравнение будем вести именно с этой моделью. Нам было предложено выбирать из двух расцветок: белой (Snow Edition) и черной. Конечно, снежно-белый компьютер выглядит очень привлекательно, но черный цвет более практичный, к тому же белый Level 10 GT у нас уже был, и потому мы остановились на черном корпусе.

Как и другие корпуса серии, Level 10 GTS упакован в красочно оформленную коробку и дополнительно защищен чехлом из ткани. Для удобства транспортировки на боках коробки не забыты прорези под захват руками, однако сразу ощущается отличие: корпус почти в два раза легче — 6,8 кг против 12,7 кг нетто и 8,4 кг против 15,5 кг брутто. Да и размер — как упаковки, так и самого корпуса — заметно меньше.

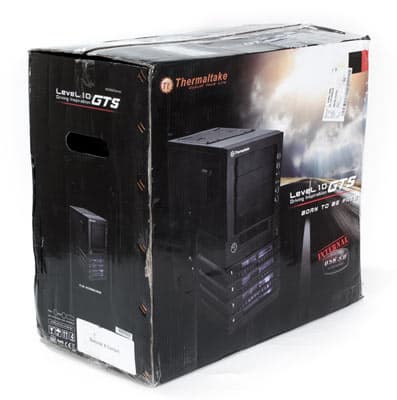

Корпус Thermaltake Level 10 GTS, Упаковка

Дальше — больше: корпус потерял имевшуюся сверху у GT ручку и прозрачное окно в левой боковой стенке. Не так много осталось пластиковых деталей в экстерьере, исчезли органы управления на верхней крышке, зато сохранилась конструкция корзины для HDD с горячей заменой без вскрытия корпуса (правда, количество дисков уменьшилось с 5 до 4).

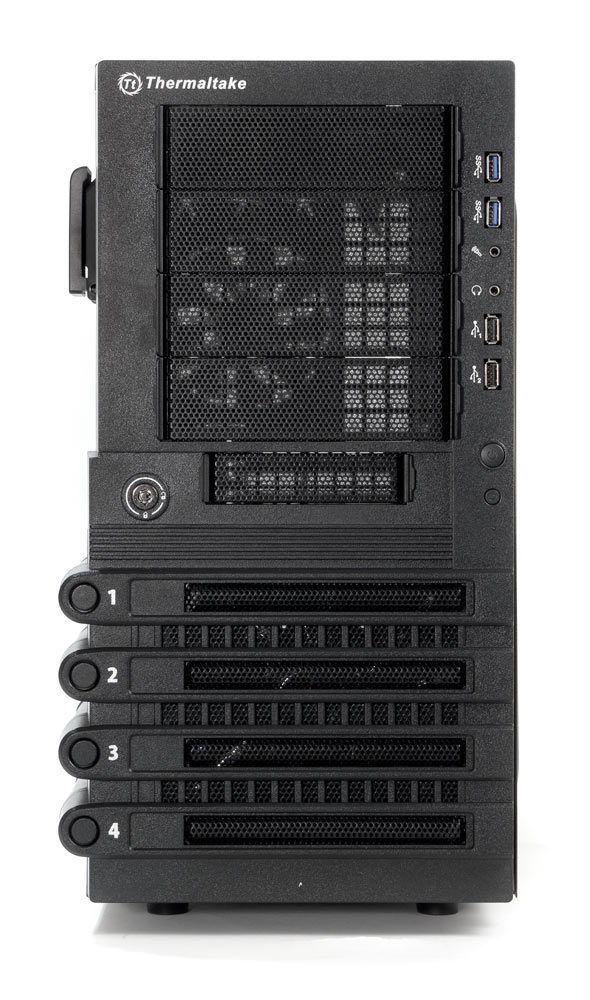

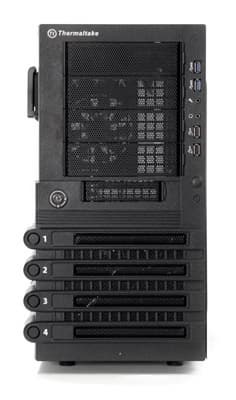

Корпус Thermaltake Level 10 GTS, Лицевая панель

В общем, определенные «фамильные» черты прослеживаются, особенно если смотреть на лицевую панель, однако и отличий очень много, причем все они имеют единое направление: упростить, уменьшить, удешевить. Собственно, это нельзя однозначно считать минусом: всё будет зависеть от «суммы прописью». На момент написания обзора цены на Level 10 GTS в России еще не были известны, а за пределами рунета можно было обнаружить цифры порядка $130–150 — немало, однако гораздо меньше, чем для GT. Поэтому ставить в укор многие изменения в конструкции при сравнении этих двух моделей будет некорректно: слишком разные ценовые категории.

Надо сказать, что упрощение конструкции пошло на пользу внешнему виду корпуса, даже без учета разницы в цене: если для Level 10 GT мы подметили некоторые технологические недоработки (например, неравномерные или слишком большие зазоры в элементах внешнего оформления), то модель GTS в этом упрекнуть сложнее.

Внешний корпуса можно оценить на прилагаемом видеоролике.

Компоновка

Level 10 GTS — miditower с нижним расположением блока питания (поставляется без БП, но маркировка на упаковке свидетельствует о возможной комплектации блоком питания мощностью 500 Вт).

Корпус Thermaltake Level 10 GTS, Вид изнутри слева

Лицевая панель легкосъемная, крепится шестью цилиндрическими пластмассовыми защелками. Она выполнена из прокрашенного по массе пластика, наружная поверхность которого матовая и заметно шероховатая, что позволит особо не беспокоиться об отпечатках пальцев.

Верхняя часть лицевой панели занята слотами с выходом на переднюю панель: четырьмя для 5,25-дюймовых устройств и одним для 3,5-дюймового. Заглушки слотов снабжены защелками с захватом, помогающим извлечь заглушку снаружи. В черном варианте Level 10 GTS выступающие из лицевой панели края защелок выглядят несколько более эстетично, чем в белом GT; однако вновь непонятно, зачем было выбрано такое решение: снять лицевую панель можно без особых проблем, поэтому защелки можно было сделать и изнутри.

Как уже говорилось, корзина для жестких дисков полностью аналогична той, что мы видели в Level 10 GT, только на четыре HDD вместо пяти. Конструкция обеспечивает горячую замену дисков без вскрытия корпуса (для чего нужно включить режим AHCI в настройках контроллера SATA): каждый диск устанавливается в пластиковый контейнер, который вставляется снаружи, в одну из поперечных ячеек на левом боку корпуса. И вновь для извлечения дисков придется оставить не менее 19 см свободного пространства у левого бока компьютера — именно столько составляет длина контейнера с установленным диском. Чтобы сделать эту процедуру еще и удобной, то отодвигать компьютер от ближайшей стенки придется сантиметров на 25—30. С учетом того, что диски располагаются в нижней части корпуса, процедура их замены при напольном размещении компьютера будет не самой удобной.

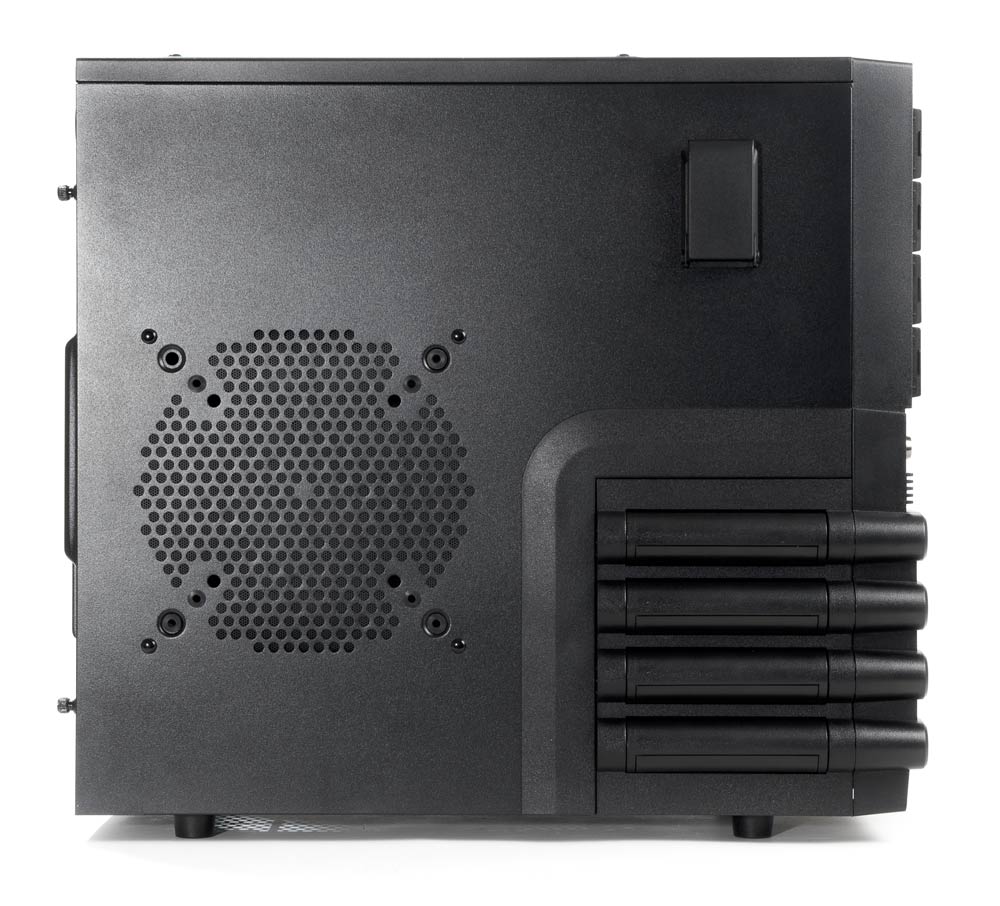

Корпус Thermaltake Level 10 GTS, Вид слева

Предусмотрено размещение как 3,5-, так и 2,5-дюймовых дисков, которые закрепляются в контейнере винтами: 3,5-дюймовые через резиновые амортизирующие прокладки, а 2,5-дюймовые непосредственно к пластмассе.

Чтобы место слева от компьютера не пропадало, производитель снова разместил над ячейками с дисками вешалку для наушников, только теперь она не съемная, а прикреплена винтами к боковой стенке. Есть и шарнир, позволяющий сложить вешалку, если она не используется.

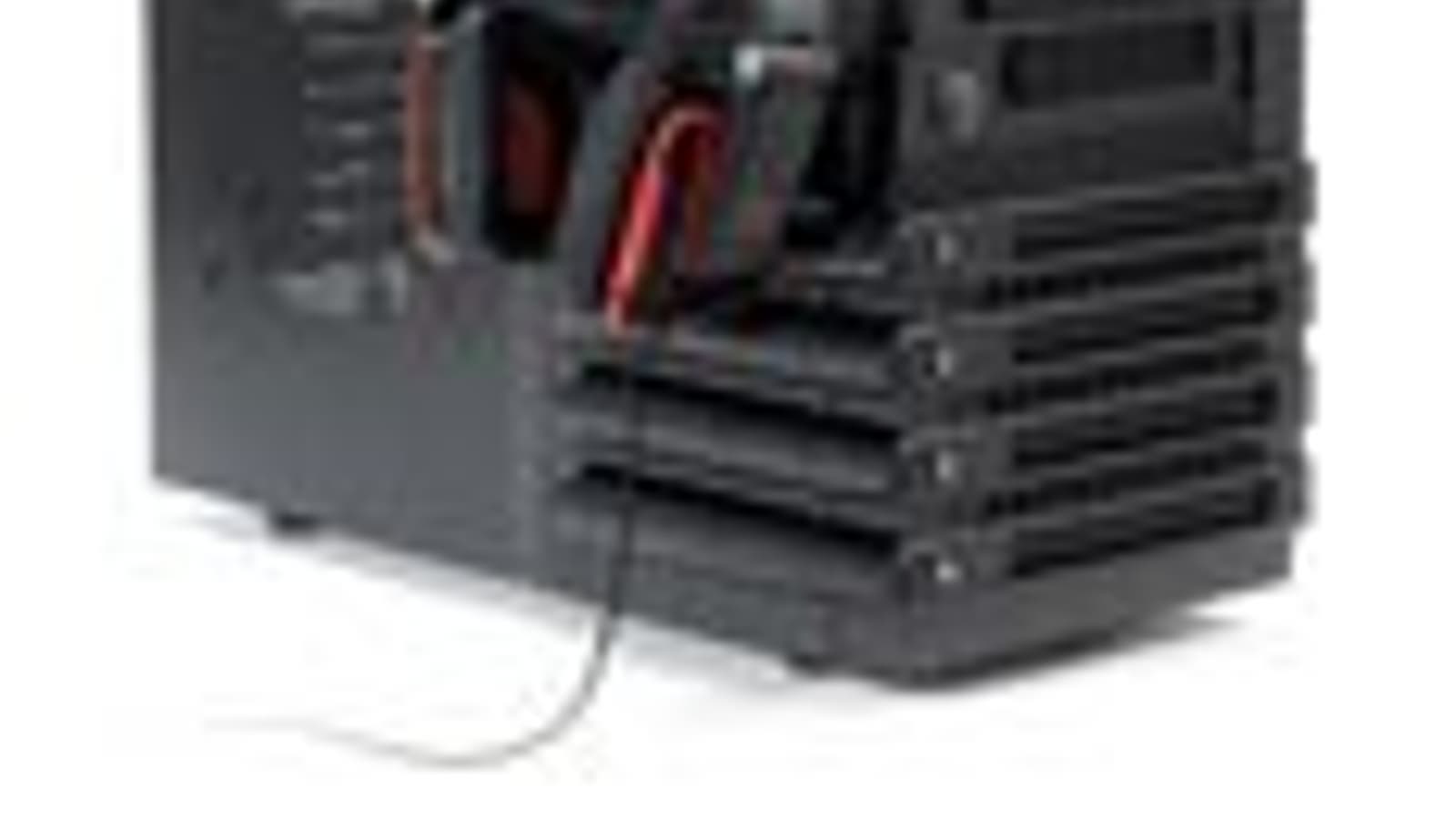

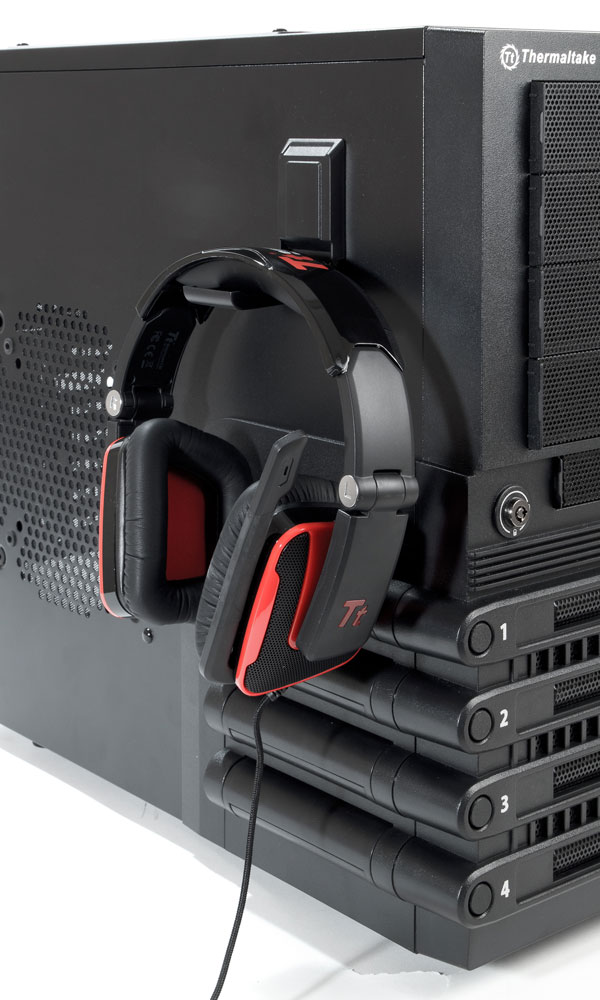

Корпус Thermaltake Level 10 GTS, Подвес для наушников

Однако общее количество устанавливаемых дисков осталось тем же, что было в модели GT: над корзиной имеется еще одна ячейка, на этот раз продольная, в которую с помощью салазок можно поместить пятый HDD или SSD. Крепление диска к салазкам винтовое, резиновые прокладки в данном случае не предусмотрены, разве что достаточно мягкий материал салазок в какой-то степени послужит амортизатором.

В корпус можно устанавливать любые материнские платы формата вплоть до ATX и видеокарты длиной до 313 мм (включая разъем дополнительного питания).

Конструкция

Размеры корпуса 459×245×510 мм (В×Ш×Г, включая выступающие элементы).

Как и следовало ожидать исходя из веса, металл в конструкции использован тонкий — около 0,6 мм. Несмотря на обилие разных штампованных выпуклостей, многие важные элементы получились недостаточно жесткими, и прежде всего те, в которых имеется много отверстий. Верхняя крышка и основание для системной платы прогибаются даже при легком нажатии пальцем, а левую боковую стенку ставить на место очень непросто.

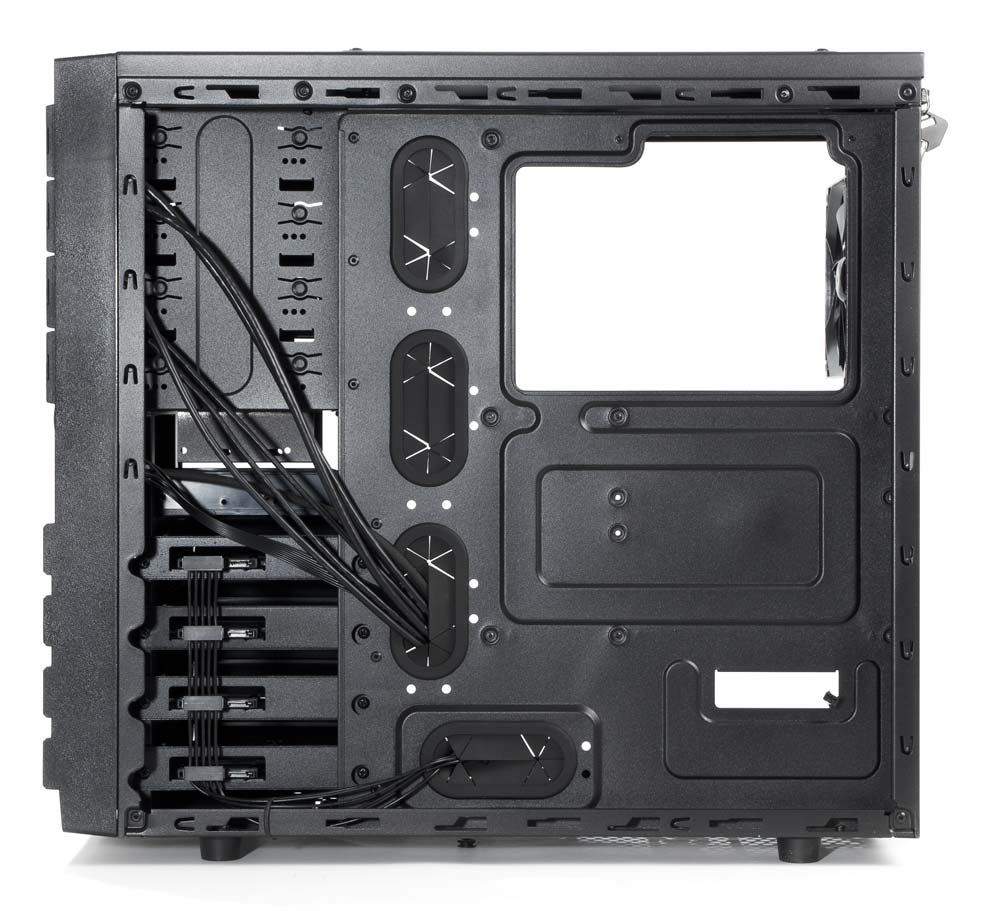

Корпус Thermaltake Level 10 GTS, Вид изнутри справа

Ножки корпуса круглые, сделаны из твердой пластмассы, амортизирующая способность которой близка к нулю.

Все органы управления и внешние порты сосредоточились вертикальным рядом у правого края лицевой панели. В самом верху расположены два разъема USB 3.0, затем два аудиоразъема, ниже два порта USB 2.0, кнопки Power и Reset, индикаторы включения (синий) и активности HDD (красный). Такое их расположение будет удобным для работы как при настольном, так и при напольном расположении корпуса, разве что во втором случае индикаторы не будут видны. Правда, свободный ход кнопок невелик, а кнопка Reset не утоплена, и нельзя исключить ее срабатывание от случайного касания.

Все перечисленные органы закреплены на шасси, а потому не мешают снятию лицевой панели.

В обеих парах USB-портов зазор между разъемами составляет 10 мм; подключить одновременно две достаточно широкие флэшки можно, а вот с более габаритными устройствами будут проблемы.

Система вентиляции

Штатный набор вентиляторов богатым не назовешь: их всего два — на лицевой и на задней панелях шасси. Конечно, оба имеют наклейку с логотипом Thermaltake.

Передний 200 мм вентилятор подает воздух для охлаждения корзины с дисками. Как и в случае с Level 10 GT, конструкция контейнеров в значительной степени снижает эффективность охлаждения, да к тому же теплоотвод от корпуса диска на шасси отсутствует. Вентилятор имеет подсветку четырьмя светодиодами синего цвета, отключение которой не предусмотрено.

Верхний край этого вентилятора приходится как раз на место установки салазок с пятым диском; конечно, получается хоть какое-то охлаждение, но салазки-то выдвигаются вперед, а потому извлечь или установить диск на это посадочное место можно только после снятия вентилятора.

120 мм вентилятор на задней панели вытяжной, без подсветки.

Кабели обоих вентиляторов имеют 3-контактные разъемы, подключать которые можно только к системной плате — встроенного контроллера, в отличие от Level 10 GT, не имеется. На случай, если потребуется подключение непосредственно к блоку питания, в комплекте есть переходник с периферийным разъемом Molex (male+female).

Можно и модифицировать систему вентиляции по своему вкусу. Верхняя панель допускает установку двух 120-мм вентиляторов либо одного 140- или 200-миллиметрового, для чего предусмотрены как соответствующие крепежные отверстия, так и зазор в 4 см между верхним краем системной платы и верхней крышкой. На левой боковой панели можно закрепить один 120-, 140- или 200-миллиметровый вентилятор, а в центре нижней панели шасси — еще один 120-мм. И, конечно, есть возможность установки жидкостной системы охлаждения — куда ж без нее…

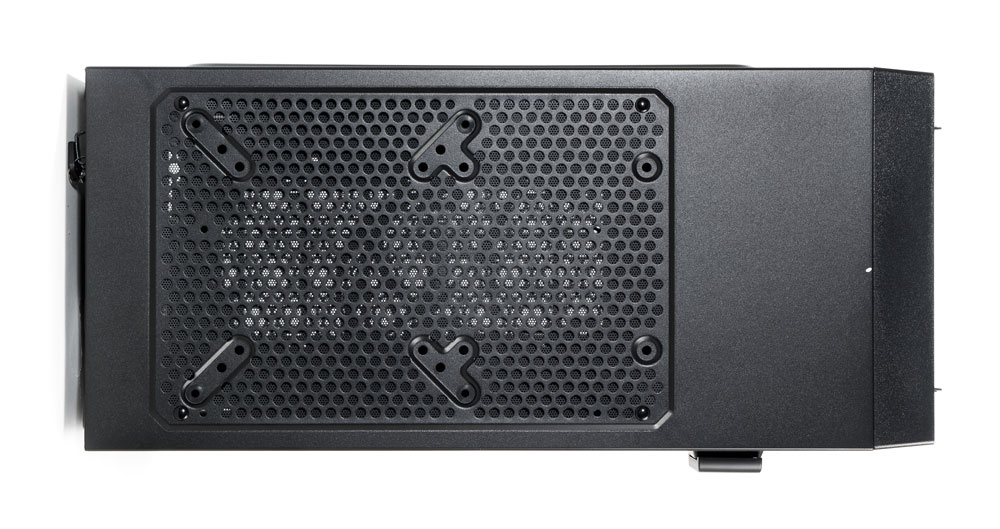

Корпус Thermaltake Level 10 GTS, Вид сверху

Отметим: отверстия для крепления вентиляторов (и штатных, и дополнительных) снабжены силиконовыми амортизирующими прокладками, а в комплекте есть набор соответствующих саморезов.

Система фильтрации продумана неплохо: все места установки вентиляторов, включая верхнюю панель, имеют фильтры из мелкоячеистой капроновой или пластиковой сетки.

Фильтр на днище корпуса легкосъемный, выполнен в виде извлекаемой снаружи пластиковой рамки с сеткой, закрывающей места расположения и блока питания, и дополнительного вентилятора.

До рамки фильтра лицевого вентилятора добраться несколько сложнее: нужно снимать лицевую панель, зато после этого сам фильтр снимается очень легко. Отметим попутно, что декоративные металлические решетки заглушек лицевой панели снабжены поролоновыми фильтрами, однако прорезь для захвата рукой в нижней части пластиковой лицевой панели не исключает подсос неочищенного воздуха.

Фильтр верхней панели не имеет рамки и представляет собой просто лист тонкого пластика с отверстиями. Крепится он довольно своеобразно: по углам четырьмя пластмассовыми пистонами, а чтобы середина не провисала, в центре листа приклеен небольшой магнит. Недостаток один, но существенный: лист сам по себе тонкий, да еще с множеством отверстий, и очень легко рвется в местах установки пистонов. Именно это мы наблюдали в нашем экземпляре: два угла фильтра были надорваны и держались плохо — сложно сказать, произошло ли это еще на заводе при сборке, или те, кто тестировал корпус до нас, обращались с ним не слишком аккуратно. Надо сказать, что сами пистоны фиксируются слабо.

На левой боковой панели есть аналогичная сетка, и крепится она такими же пистонами, только уже без магнита в середине.

Единственный вентилятор, у которого нет фильтра — задний, но это совершенно понятно: смысла в очистке выходящего из компьютера воздуха нет.

Что же касается процессорных систем охлаждения, то ширина корпуса ограничивает их высоту вполне достойным значением 175 мм — правда, если нет вентилятора на левой боковой стенке.

Сборка системного блока

Обе боковые стенки крепятся системой пазов и гребенок, а фиксируются парами невыпадающих винтов с накатными головками. На место они садятся очень туго, но снятию помогают имеющиеся выступы на задних кромках. Как уже отмечалось, сталь в конструкции использована тонкая, поэтому если сплошную правую панель вернуть на место не очень сложно, то с левой панелью, имеющей и вентиляционные отверстия, и вырез для дисковых контейнеров, дело обстоит хуже: приходится повозиться.

Для тех, кто не познакомился с конструкцией Level 10 GT, опишем систему установки HDD/SSD, предусматривающую их горячую замену.

На левом боку расположены четыре посадочных места для жестких дисков. Выглядят они как выступающие полуцилиндры; ручка самого контейнера имеет ту же форму, а место для захвата рукой снизу снабжено подпружиненной шторкой. Фиксация контейнеров обеспечивается индивидуальными защелками, которые освобождаются кнопками, расположенными на лицевой панели. Заблокировать извлечение дисков можно замком на лицевой панели, имеющим единственный комплектный ключ. В целом конструкция как контейнеров, так и корзины для их установки, достаточно удобна.

Диски крепятся в контейнерах винтами (3,5-дюймовые — через резиновые амортизаторы, 2,5-дюймовые — непосредственно к пластмассе). Конечно, это помогает амортизировать вибрации, возникающие при работе диска, но, как уже было сказано, исключает теплоотвод от корпуса диска на шасси.

В корзине установлены планки для подключения интерфейсных и питающих разъемов SATA-дисков; разъемы питания всех дисков уже объединены, остается только подключить их общий коннектор к БП. В принципе, для подключения интерфейса справа остается достаточно места, чтобы можно было использовать кабели как с Г-образными, так и с прямыми разъемами, однако Г-образные предпочтительнее: ширина у Level 10GTS все же меньше, чем у GT.

Штатных кабелей и шлейфов не так много, они уже проложены за подложкой материнской платы. Оверстий для прокладки кабелей четыре, все они достаточно крупные, чтобы в них можно было просунуть любой компьютерной разъем, и снабжены резиновыми уплотнителями с разрезными лепестками. Для закрепления пучков кабелей в комплекте есть пять многоразовых стяжек, которые нужно продевать в пары специальных отверстий. А чтобы для кабелей за подложкой осталось побольше места, в правой боковой стенке предусмотрен большой штампованный выступ.

Все шестигранные стойки для материнской платы формата ATX уже установлены; если планируется использовать плату другого размера, то часть из них придется переставить или использовать дополнительные из комплекта. Отверстие для портов ввода-вывода на задней панели свободно, а прорези для плат расширения закрыты многоразовыми заглушками.

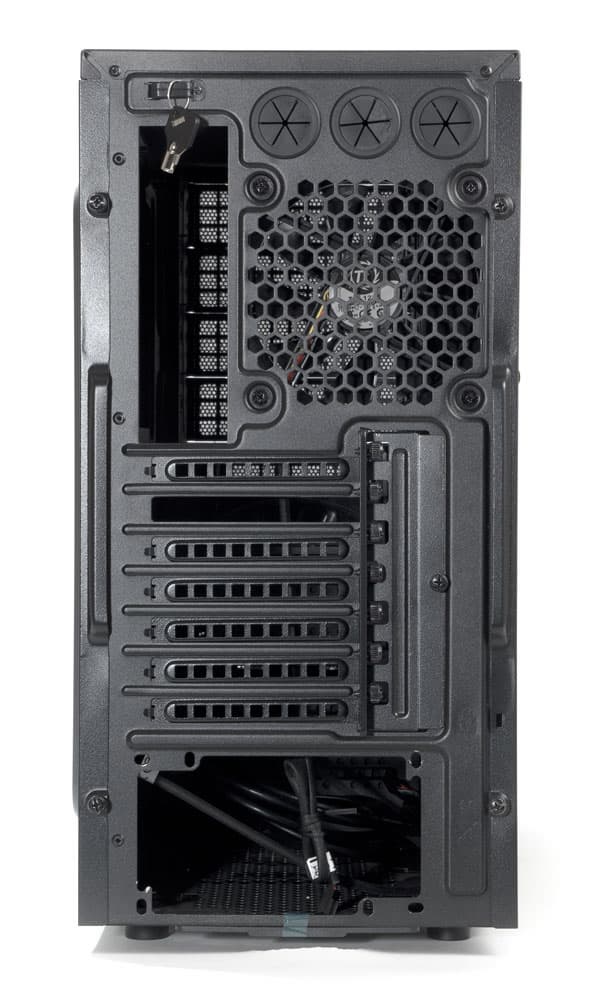

Корпус Thermaltake Level 10 GTS, Вид сзади

Крепление плат расширения — винтами с накатной головкой, доступ к которым осуществляется снаружи. Перед установкой надо отвернуть еще один винт и снять крышечку, осуществляющую дополнительный прижим и закрывающую прямоугольную прорезь в задней панели над платами расширения. Тогда, кстати, будет проще ухватить крупные головки винтов пальцами.

Большое окно в подложке материнской платы позволит устанавливать или снимать процессорный кулер, не демонтируя саму плату. Ну, а про крайне низкую жесткость подложки мы уже говорили.

Подключение фронтальных разъемов — экранированными кабелями с монолитными коннекторами (для аудио есть только HD Audio). Кабели от обоих внешних разъемов USB 3.0 заканчиваются единым коннектором для подключения к внутреннему разъему матплаты.

Крепление оптических приводов безвинтовое, с помощью штатных фиксаторов на левой стороне. Сами по себе фиксаторы удобные, однако накопитель, закрепленный только с одной стороны, ощутимо болтается, и без винтов и отвертки все равно не обойтись — придется дополнительно крепить ODD справа. 3,5-дюймовое устройство с выходом на переднюю панель крепится винтами с обоих сторон. На всех этих посадочных местах нет заглушек, которые надо выламывать или отвинчивать.

Блок питания можно ставить как до, так и после установки материнской платы, располагая вентилятором вверх или вниз и закрепляя винтами к задней панели. Какого-то подиума с амортизацией нет, есть только маленькие штампованные выступы на днище шасси, помогающие при установке зафиксировать блок в нужном положении.

Как и в других корпусах серии, на задней стенке есть металлическая скобка, закрепляемая винтом изнутри корпуса. В нее можно продеть кабели от клавиатуры и мыши, а потом закрутить крепежный винт, и тогда утащить эти устройства без отвертки и вскрытия корпуса не получится — их разъемы просто не пролезут в скобку. К тому же эта скобка в некоторой степени предохранит и от случайных рывков.

Современные корпуса уже немыслимы без соответствующей обработки кромок шасси для снижения вероятности повреждения рук сборщика, не стал исключением и Level 10 GTS.

В комплекте есть руководство пользователя, а также «пищалка». Прилагаемый крепеж разложен в три пакетика — не совсем по сортам, как было в старших моделях, но все же искать нужный винтик проще.

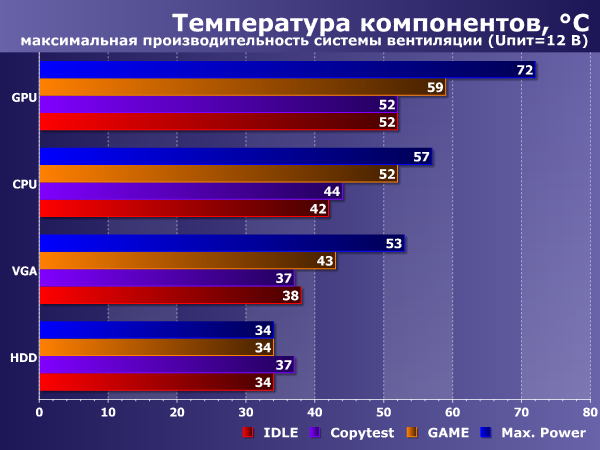

Тестирование эффективности системы вентиляции корпуса

Последний этап исследования представляет собой тестирование с помощью программных средств, сильно нагружающих различные подсистемы компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение. Таким образом можно оценить возможности и производительность системы охлаждения корпуса.

Конфигурация тестового стенда и процедура тестирования описаны в соответствующей методике.

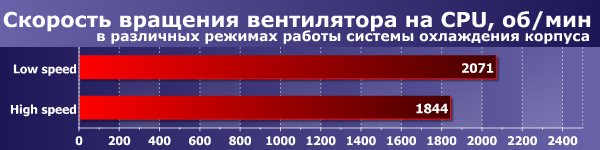

Система охлаждения без проблем справляется с достаточно мощными конфигурациями, тем не менее, ее эффективность не слишком высока. Вместе с тем можно отметить, что система охлаждения корпуса достаточно хорошо сбалансирована, это подтверждается фактом увеличения температуры всех компонентов при снижении производительности системы вентиляции корпуса. Скорость вращения вентилятора процессорного кулера при этом также возрастает.

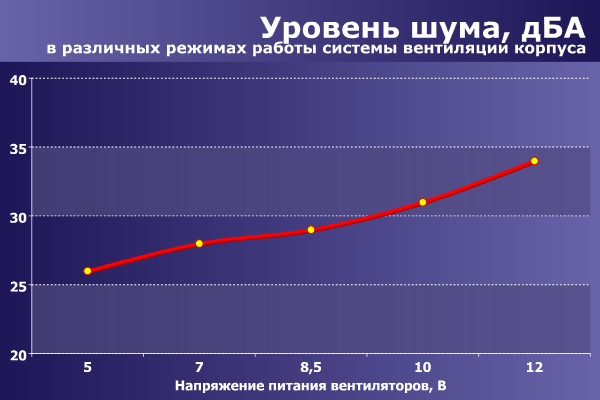

Измерение уровня шума и оценка вибрации

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Для регулирования напряжения питания вентиляторов использовался автономный управляемый преобразователь.

При работе на максимальных оборотах шум системы вентиляции примерно соответствует среднетипичному уровню шума в жилых помещениях в дневное время суток: его значение находится на уровне 34 дБА в точке измерения. Источник с таким уровнем шума будет малозаметен в жилом помещении в дневное время и хорошо заметен в ночное время суток, в офисном помещении уровень фонового шума обычно выше, поэтому и заметность подобного источника шума будет гораздо меньше. При настольном размещении работать за системным блоком с таким уровнем шума будет умеренно комфортно.

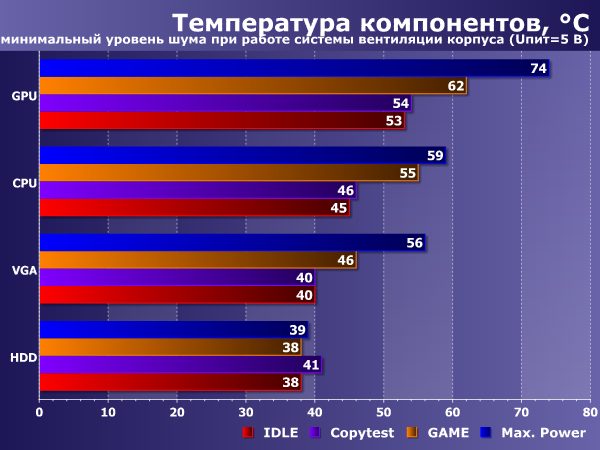

На минимальных оборотах уровень шума системы охлаждения корпуса заметно снижается, фактически он опускается ниже среднетипичного уровня шума в жилом помещении в дневное время суток, но полностью бесшумным назвать его нельзя. При настольном размещении долгое время работать за системным блоком с таким уровнем шума вполне комфортно.

К сожалению, в предоставленном нам экземпляре корпуса фронтальный вентилятор имел заметный дефект подшипника, проявлявшийся в виде среднечастотного звука на любых частотах вращения. Комплектные вентиляторы в компьютерных корпусах часто имеют подобный дефект, поэтому удивляться тут не приходится.

Акустическая эргономика корпуса в целом находится на очень хорошем уровне, особенно с учетом того факта, что перед нами одно из геймерских решений, требования к акустической эргономике у которых обычно довольно мягкие. Весьма приятной особенностью является возможность подключения всех вентиляторов к системной плате или внешнему контроллеру напрямую, так как они имеют стандартный трехконтактый разъем.

Оценка потребительских качеств

Сложно назвать потребительские качества данного корпуса потрясающими или хотя бы выдающимися из общей массы аналогов. Судя по всему, при проектировании корпуса за основу было взято весьма бюджетное шасси из тонкой стали, куда был «натянут» дизайн со стилизацией под концепт Level 10, приправленный отсеком для жестких дисков с оригинальной конструкцией.

По сути, единственное, что радует в этом корпусе — это довольно сбалансированная система охлаждения с хорошей акустической эргономикой.

Позиционирование и выводы

Очень трудно делать какие-то выводы, не зная такого важного фактора, как цена изделия. В случаях с Level 10 и Level 10 GT было известно, что цена крайне высока, а потому к ним можно было предъявлять повышенные требования.

Интерес к Thermaltake Level 10 GTS будет обратно пропорционален его цене. Многие примененные в нем решения кажутся упрощенными только в сравнении с предыдущими моделями, но они вполне нормальны для средней ценовой категории, а в бюджетном сегменте (пусть и в его верхней части) этот корпус наверняка оказался бы в числе лидеров.

В качестве явного и главного минуса отметим очень тонкий металл, использованный при изготовлении, и соответственно малую жесткость важных элементов конструкции.

Можно предъявить и другие претензии, однако они либо не столь важны по сути, либо могут показаться не слишком существенными после уточнения цены. Среди них — отсутствие порта e-SATA и док-станции (для установки диска в имеющуюся контейнерную систему все же требуется поработать отверткой), да и портов USB можно пожелать побольше. Упомянем также невозможность отключения подсветки переднего вентилятора, однако ее синее свечение ослабляется декоративными металлическими решетками передней панели, и потому вряд ли кого-то будет раздражать.

Отсутствие встроенного контроллера вентиляторов ни осуждать, ни хвалить мы не будем: отношение к этому вопросу сильно зависит как от предпочтений конкретного потребителя, так и от конструкции самого контроллера — нам попадались корпуса, в которых контроллер имелся, но чисто «для галочки»: столь примитивный или неудобный, что лучше бы его и вовсе не было.

Черный корпус внешне выглядит достаточно спокойно, хотя и с претензией на необычность. А вот вариант Snow Edition более броский, и отрадно, что покупатель сможет выбирать из двух вариантов цвета.

Среди положительных сторон отметим интересную конструкцию корзины для четырех дисков, обеспечивающую доступ к ним извне для горячей замены. Правда, не обошлось и без оборотной стороны: корзина занимает много места внутри корпуса, и потому выбор видеокарт оказался ограничен довольно скромными для современного корпуса 313 миллиметрами, причем включая разъем дополнительного питания.

А вот способ установки пятого диска удобным не назовешь даже с большой натяжкой, но всё же желающие смогут установить именно пять дисков, причем как 2,5-, так и 3,5-дюймовых.

Система вентиляции включает всего два комплектных вентилятора, однако есть возможность ее модернизации в соответствии с конфигурацией будущего компьютера.

Конструкция контейнеров значительно снижает эффективность охлаждения дисков штатным лицевым вентилятором, а какие-то другие возможности отвода тепла от HDD не предусмотрены. Но вспомним: та же претензия была и к предыдущим двум моделям серии, которые позиционировались как hi-end.

Однозначно похвалим систему фильтрации: фильтры есть везде, где они требуются, чего не скажешь о «старших братьях». Упрекнуть производителя в этом плане можно разве что в бюджетности некоторых решений.

Итак, корпус в целом получился достаточно интересным, но реальный уровень внимания к нему со стороны покупателей будет понятен только после того, как в этой таблице появятся конкретные цифры:
