Корпус Thermaltake Chaser A21

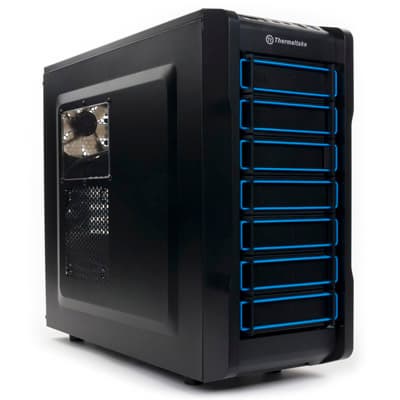

Корпус Thermaltake Chaser A21, Общий вид

Полная галерея наших фотографий этой модели
Данная модель на сайте производителя
Технические характеристики

Немного более полугода назад мы рассказывали о корпусе Chaser A31 производства Thermaltake, а сегодня нам досталась более доступная по цене вариация на ту же тему — Thermaltake Chaser A21.

Изменения затронули прежде всего цветовую гамму: если A31 выпускается в трех цветах, то A21 только в одном — черном, остались лишь знакомые по A31 вставки бирюзового цвета на лицевой панели.

Сам корпус заметно меньше по размеру, особенно в высоту: и пластиковая накладка на верхней панели отсутствует, и количество пятидюймовых заглушек, занимающих практически всю лицевую часть корпуса, уменьшилось с 9 до 7. Сами эти заглушки по-прежнему состоят из пластиковых рамок с металлической сеткой.

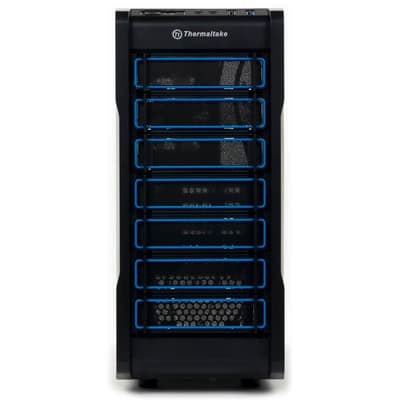

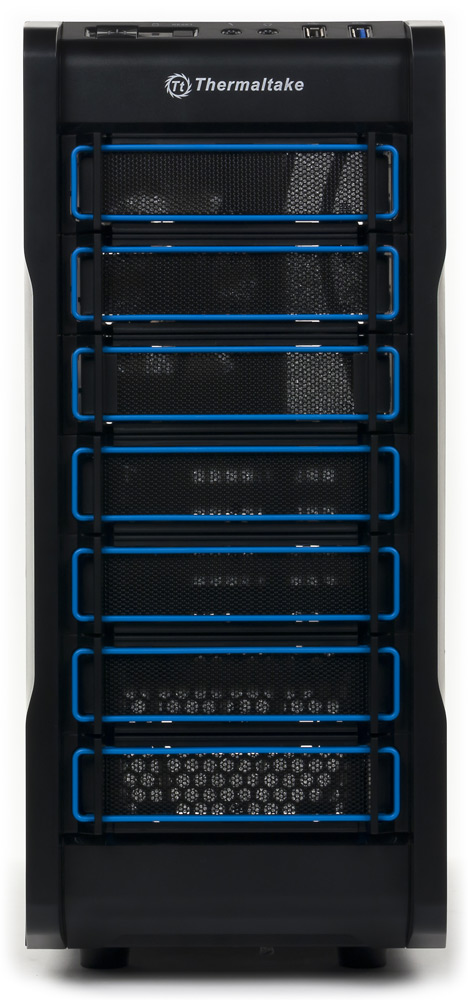

Корпус Thermaltake Chaser A21, Лицевая панель

Прозрачное окно на левой боковой стенке также есть, но его площадь существенно сократилась: разработчики решили отвести заметную часть левой боковой стенки под вентиляционную решетку, причем с возможностью установки дополнительного вентилятора. Получается, что окно находится напротив системы охлаждения процессора, а решетка — ближе к месту расположения видеоадаптеров и плат расширения.

Традиционно для корпусов Thermaltake, упаковка выполнена из качественного картона с отличной полиграфией, знакомящей с внешним видом модели, и текстовыми комментариями на нескольких языках, включая русский. Есть достаточно подробное мультиязычное руководство пользователя, также содержащее пояснения на русском. Хотя коробка не тяжелая, удобству переноски способствуют прорези по бокам для захвата руками.

За прошедшее время в русскоязычном разделе официального сайта произошли явные подвижки к лучшему: описательная часть целиком переведена с английского, вот только до спецификации переводчики еще не добрались.

Компоновка

Chaser A21 — это miditower с нижним расположением блока питания (сам БП приобретается отдельно).

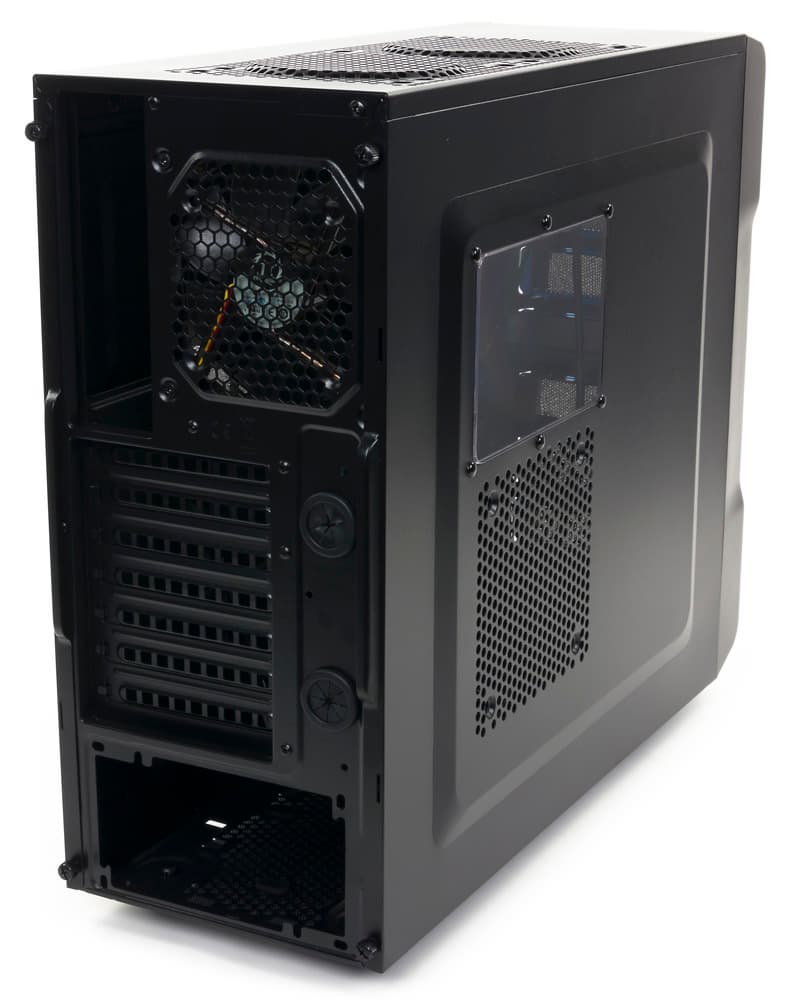

Корпус Thermaltake Chaser A21, вид сзади

На краях лицевой панели есть выступающие ребра, закругленные вверху и внизу и обрамляющие заглушки пятидюймовых слотов, занимающих почти всю площадь панели. Как и в А31, съемных заглушек всего три, остальные лишь имитация: так оформлена решетка фронтальных вентиляторов — все заглушки, съемные и декоративные, имеют решетчатые вставки для обеспечения обмена воздухом.

Кнопки, индикаторы и разъемы находятся на скругленной верхней части лицевой панели.

Вместе с пластиковой накладкой, верхняя панель лишилась и ниши, в которую у корпуса А31 можно положить устройства, подключаемые к USB-портам с помощью кабелей. В А21 сверху остался только металл с вентиляционными отверстиями, по-прежнему занимающими более половины верхней панели.

Сохранилась возможность установки в один из пятидюймовых слотов 3,5-дюймового устройства с выходом на переднюю панель. Однако и дополнительной заглушки с прорезью нужного размера, и понравившегося нам в А31 многофункционального переходника уже нет, подробнее расскажем ниже.

Корзина для жестких дисков совершенно иная: стационарная, без разделения на независимые половины, а расположена продольно. Таким образом, существенно ограничена возможность выбора видеокарт — их максимальная длина, включая торцевой разъем дополнительного питания, у А21 не может превысить 320 мм, да и то если верхние ячейки корзины оставлены пустыми. Напомним, что у А31 это значение при снятой верхней части дисковой корзины составляет 415 мм.

Никаких салазок в А21 нет, диски просто вставляются в корзину. Ширина корзины рассчитана на 3,5-дюймовые накопители, а для 2,5″ HDD/SSD предусмотрено единственное место на днище шасси в основании корзины.

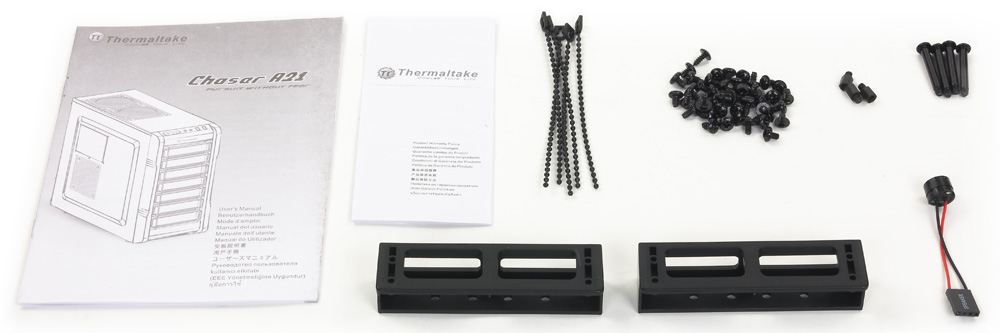

В комплекте есть набор крепежных винтов и саморезов, спикер для системной платы, пять многоразовых стяжек для кабелей, а также пара накладок, образующих адаптер-переходник для установки 3,5-дюймовых устройств в пятидюймовый слот.

Корпус Thermaltake Chaser A21, комплектация

С учетом этого переходника количество одновременно устанавливаемых HDD и SSD получается равным восьми, из которых одно место только для 2,5-дюймовых, а остальные для 3,5-дюймовых, причем для одного такого устройства возможен выход на лицевую панель.

Конструкция

Размеры корпуса 427×195×500 мм (В×Ш×Г, включая выступающие элементы), вес 4,4 кг. Вообще-то на упаковке и в спецификации указано 5,2 кг, причем именно нетто, но наш замер показал почти на килограмм меньше.

Шасси, включая основание для системной платы, а также боковые стенки выполнены из стали толщиной всего 0,55 мм, однако жесткость из-за уменьшившихся размеров получилась примерно той же, что и у А31, где сталь была чуть толще.

Ножки пластмассовые, без всяких резиновых вставок, и потому их амортизирующую способность нулевая. То же самое мы видели и у А31.

Передняя панель крепится шестью цилиндрическими пластиковыми фиксаторами и снимается без особых усилий, чему способствует вырез для захвата рукой в нижнем торце панели.

Панель управления точно такая же, как в А31, и расположена так же — «на лбу» корпуса, в зоне перехода от лицевой к верхней панели. На ней в один ряд расположены (слева направо): кнопка Power с синей подсветкой, красный индикатор активности HDD, кнопка Reset, два аудиоразъема, а справа замыкают ряд два разъема USB, только уже не пара USB 3.0, а по одному 2.0 и 3.0.

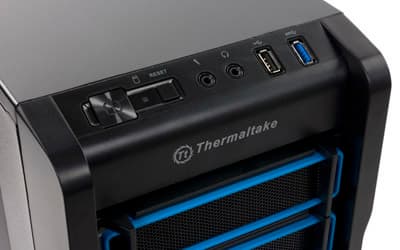

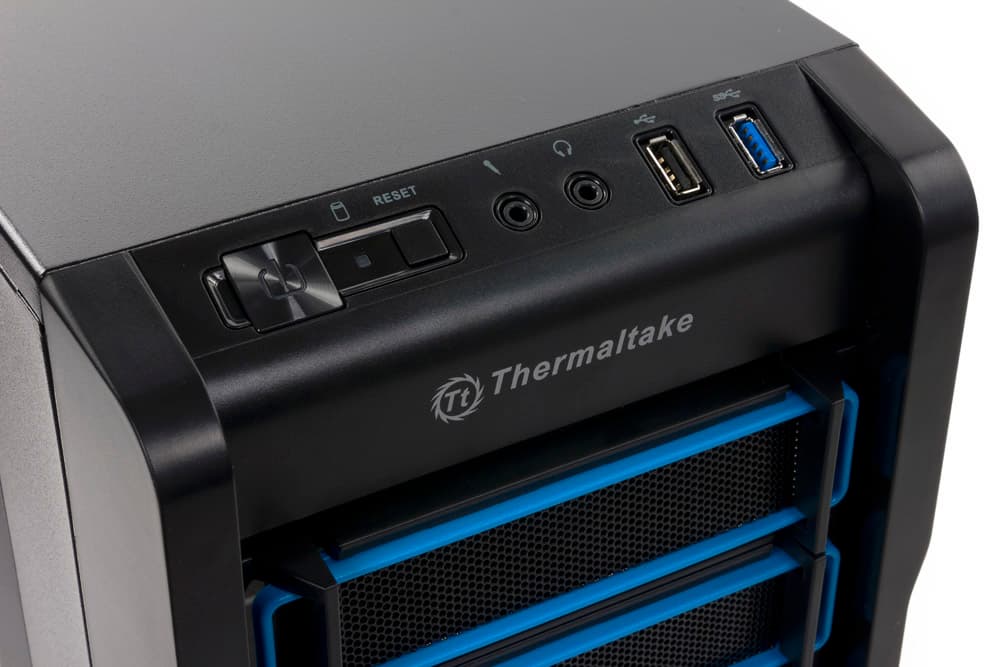

Корпус Thermaltake Chaser A21, панель управления

Все эти органы распаяны на плате, закрепленной на шасси, и потому не мешают снятию лицевой панели, вот только при освобождении ее верхних фиксаторов надо быть осторожным, чтобы не повредить разъемы внешних портов.

Разъемы USB расположены вертикально, что позволит одновременно подключать к ним широкие устройства, а обе кнопки мягкие и с небольшим свободным ходом — пользоваться ими удобно, но вот исключить ложные срабатывания от случайных прикосновений нельзя ни для Power, ни для Reset.

С учетом не столь уж большой высоты корпуса расположение панели управления будет удобным как при напольном, так и при настольном размещении компьютера.

Система вентиляции

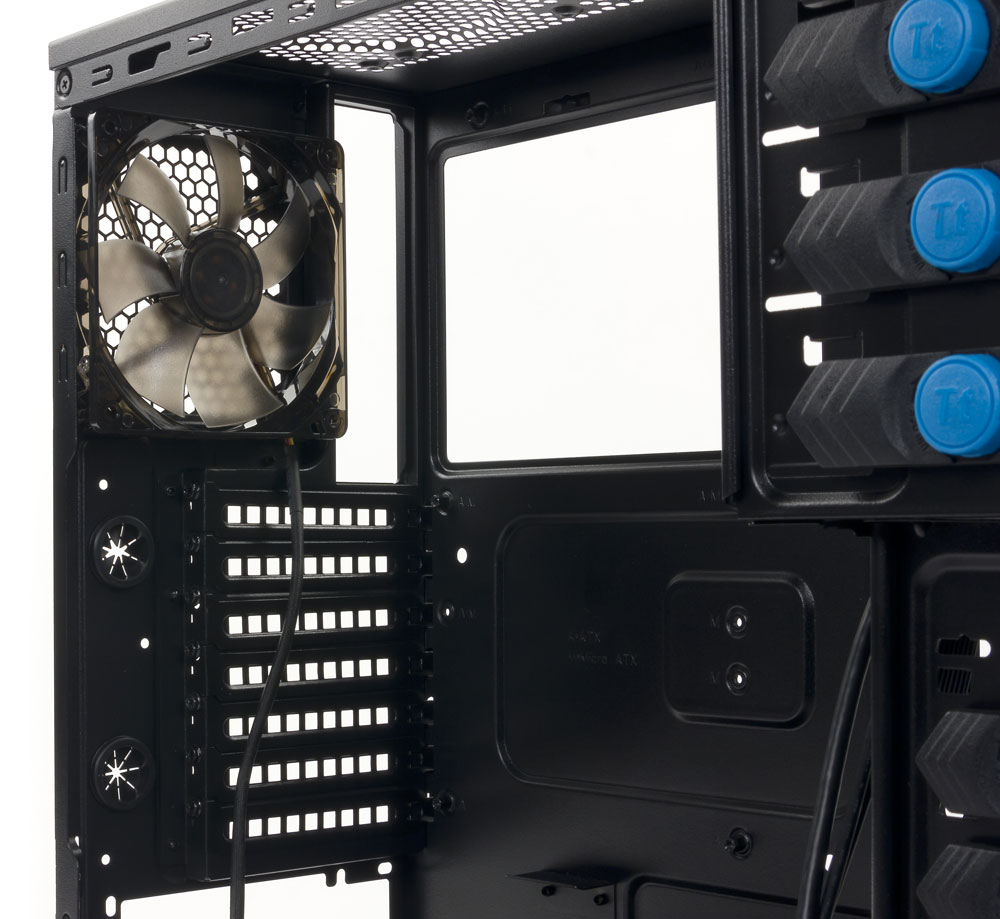

В корпусе установлен единственный вентилятор, расположенный на задней стенке шасси. Его параметры: 120×120×25 мм, 1000 об/мин, 16 дБА; в отсутствие встроенных контроллеров подключать его можно только к системной плате с помощью стандартного 3-контактного коннектора.

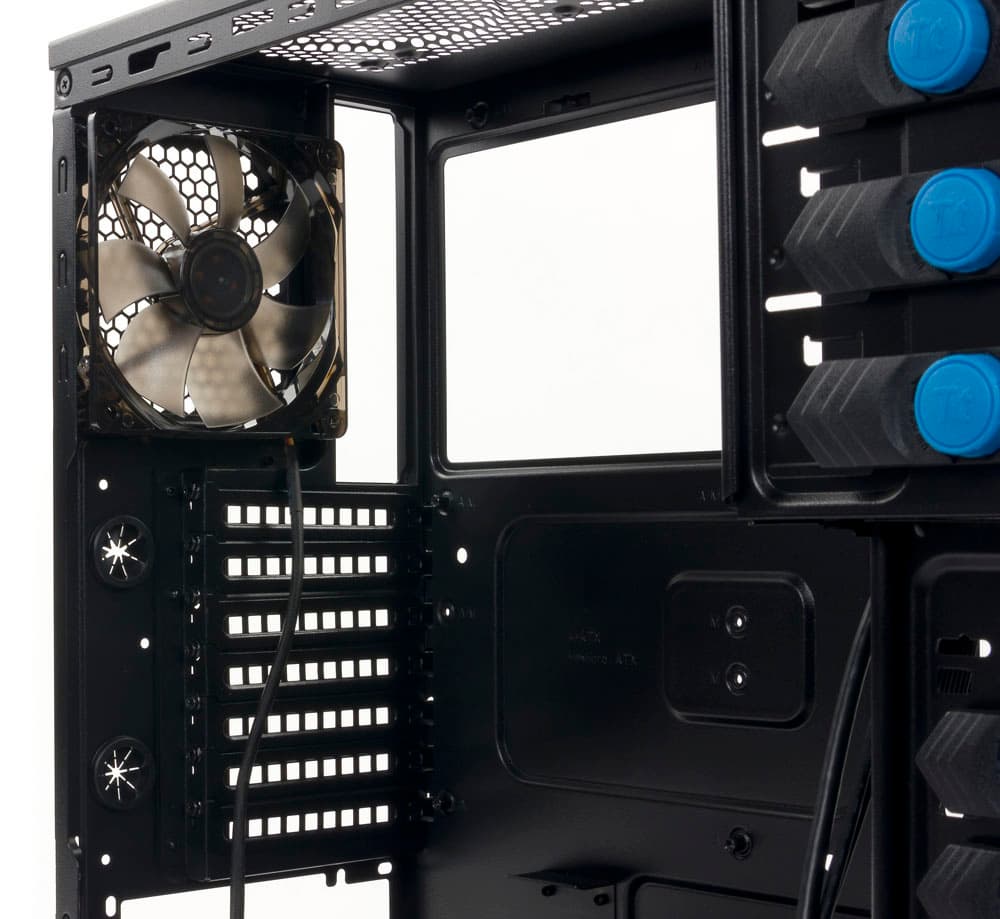

Корпус Thermaltake Chaser A21, задний вентилятор

Вот только кто бы нам объяснил, с какой целью этот вентилятор оснащен подсветкой синего цвета… Причем это не ошибка, допущенная при сборке: наличие подсветки прямо упомянуто в спецификации. Единственное разумное объяснение — свет будет виден через окошко в левой боковой стенке, но и то с уточнением: при некоторых вариантах размещения корпуса и под определенным углом наблюдения. Подсветка, кстати, неотключаемая.

Но, конечно, одним этим вентилятором ограничиваться не обязательно, можно поставить еще четыре того же размера — один спереди, два на верхней панели и один на днище. А задний вентилятор можно заменить на 80-миллиметровый: соответствующие крепежные отверстия имеются.

На верхней панели можно поставить и систему жидкостного охлаждения. На задней стенке дополнительно предусмотрены два отверстия с резиновыми заглушками.

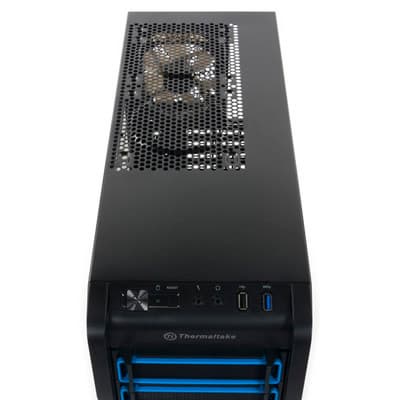

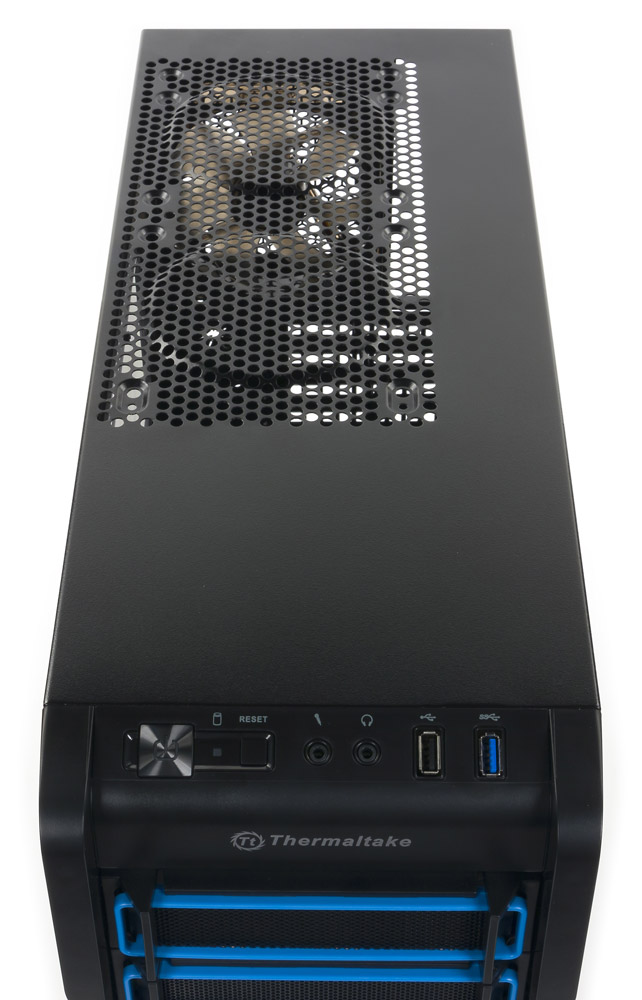

Корпус Thermaltake Chaser A21, вид сверху

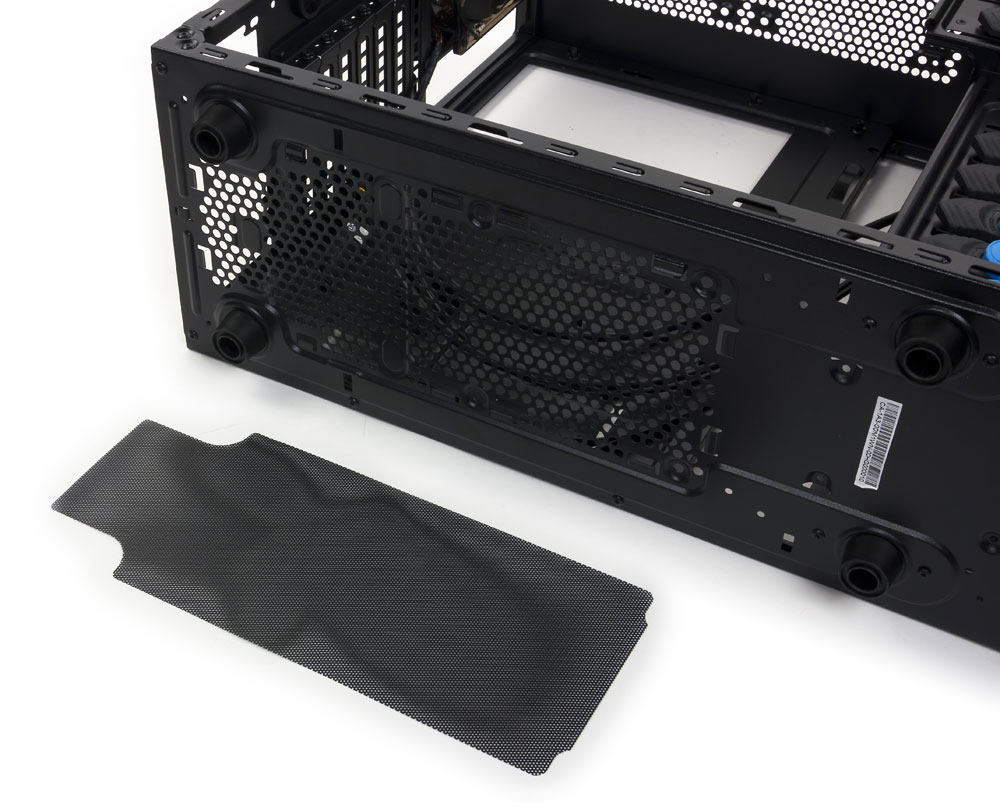

Система фильтрации гораздо беднее, чем у А31. Более-менее полноценным фильтром защищены лишь места расположения блока питания и нижнего опционального вентилятора; правда, исполнение делает его далеко не самым удобным в обслуживании. Фильтр представляет собой лист пластика с мелкой перфорацией, который снаружи вставляется в штампованные Г-образные выступы днища корпуса. Для извлечения и особенно для установки такого фильтра придется переворачивать корпус или, как минимум, сильно наклонять его. Поэтому мы не можем назвать такой фильтр быстро- или легкосъемным.

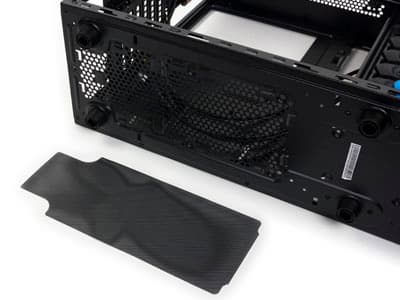

Корпус Thermaltake Chaser A21, нижний фильтр

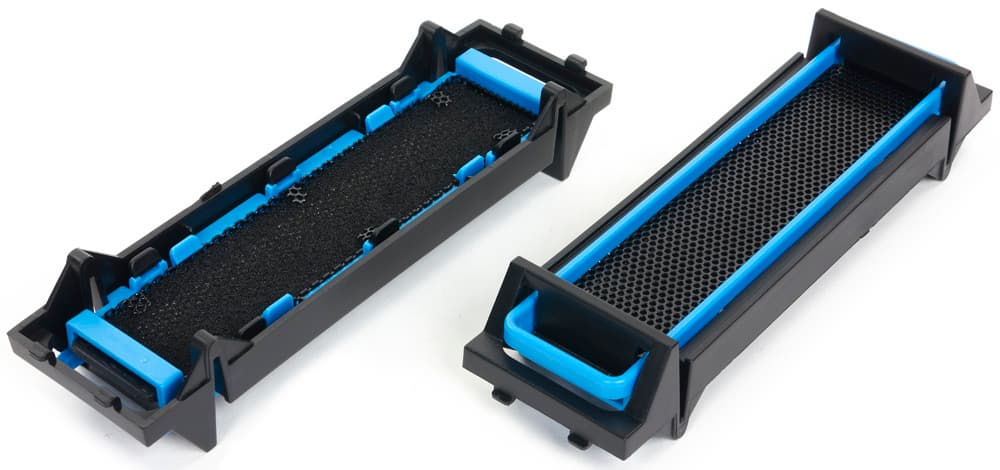

Примитивными фильтрами из тонкого поролонового листа оснащены и решетчатые вставки всех семи заглушек лицевой панели. Эти фильтры теоретически тоже съемные, но для их извлечения придется повозиться, поэтому проще всего обслуживать вместе с самой панелью. К тому же остается путь для неочищенного воздуха — тот самый нижний вырез для захвата рукой при снятии панели.

Корпус Thermaltake Chaser A21, фронтальные заглушки

Верхние вентиляционные отверстия и вовсе оставлены без фильтра. Конечно, такое мы часто видели и в более дорогих корпусах, однако это слабое оправдание.

То же можно сказать и про отверстия в левой боковой панели, где также нет фильтра.

Дополнительные вентиляционные отверстия есть только в заглушках слотов для плат расширения.

Ширина корпуса, по данным производителя, позволяет устанавливать в него процессорные системы охлаждения высотой до 155 мм. Наш замер показывает, что это значение может быть увеличено еще миллиметров на 8-10 (в зависимости от системной платы), тем более, что в левой боковой панели есть штампованная выпуклость, пусть и небольшой глубины.

Сборка системного блока

Боковые крышки крепятся системой пазов и гребенок и фиксируются парами винтов с накатными головками, а для облегчения снятия на задних кромках крышек есть выступы для захвата пальцами. Жесткость крышек маловата, и при установке возникают перекосы, усложняющие процесс, но это привычно по целому ряду недорогих корпусов.

Накопители — и 5,25-, и 3,5-дюймовые — попросту вдвигаются в корзину и слева крепятся простенькими штатными фиксаторами: поворачиваем синюю рукоятку по часовой стрелке, снимаем фиксатор, вставляем накопитель и возвращаем фиксатор на место, следя за тем, чтобы его штырьки попали в крепежные отверстия накопителя. Затем поворачиваем рукоятку в обратную сторону. Вроде всё просто, а для ODD еще и вполне эффективно — такие накопители фиксируются с минимальным люфтом. Однако 3,5-дюймовые HDD или SSD придется закреплять еще и винтами справа, иначе накопитель при неаккуратной переноске компьютера может попросту вывалиться. Винтовое крепление предусмотрено и для пятидюймовых устройств.

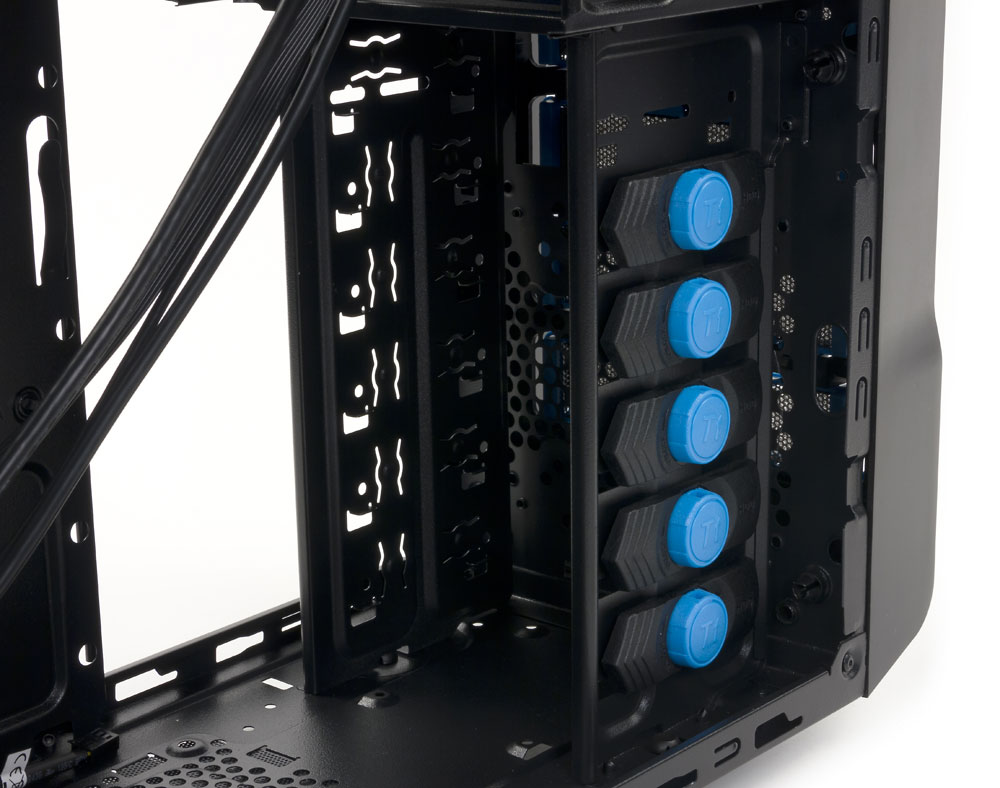

Корпус Thermaltake Chaser A21, корзина для HDD/SSD

Самое верхнее место в 3,5-дюймовой корзине не имеет фиксатора и рассчитано только на винтовое крепление, поскольку предназначено в том числе и для устройств с выходом на лицевую панель — в передней плоскости шасси имеется соответствующий вырез. Подобные устройства можно устанавливать и в пятидюймовые слоты при помощи имеющегося в комплекте адаптера, состоящего из двух половинок, с помощью винтов закрепляемых по бокам.

Дополнительной декоративной заглушки с прорезью под 3,5-дюймовое устройство, которую мы видели у А31, сейчас нет, и для выхода на лицевую панель придется извлечь металлическую сетчатую вставку. Но при этом нет точного соответствия размеров, и вокруг лицевой части такого устройства останется щель, особенно широкая по бокам. Правда, подобные устройства сейчас используются довольно редко, и нужно отметить, что подобное «супербюджетное» решение всё же лучше, чем полное отсутствие возможности установки таких устройств.

Единственный 2,5-дюймовый накопитель крепится к днищу шасси винтами снаружи. Конечно, устанавливать или заменять его в уже собранном и установленном на рабочее место компьютере будет очень неудобно.

При таком способе крепления накопителей есть теплоотвод от их корпусов на шасси, и можно надеяться, что во многих конфигурациях дополнительное охлаждение дисковой системы с помощью фронтального вентилятора не потребуется.

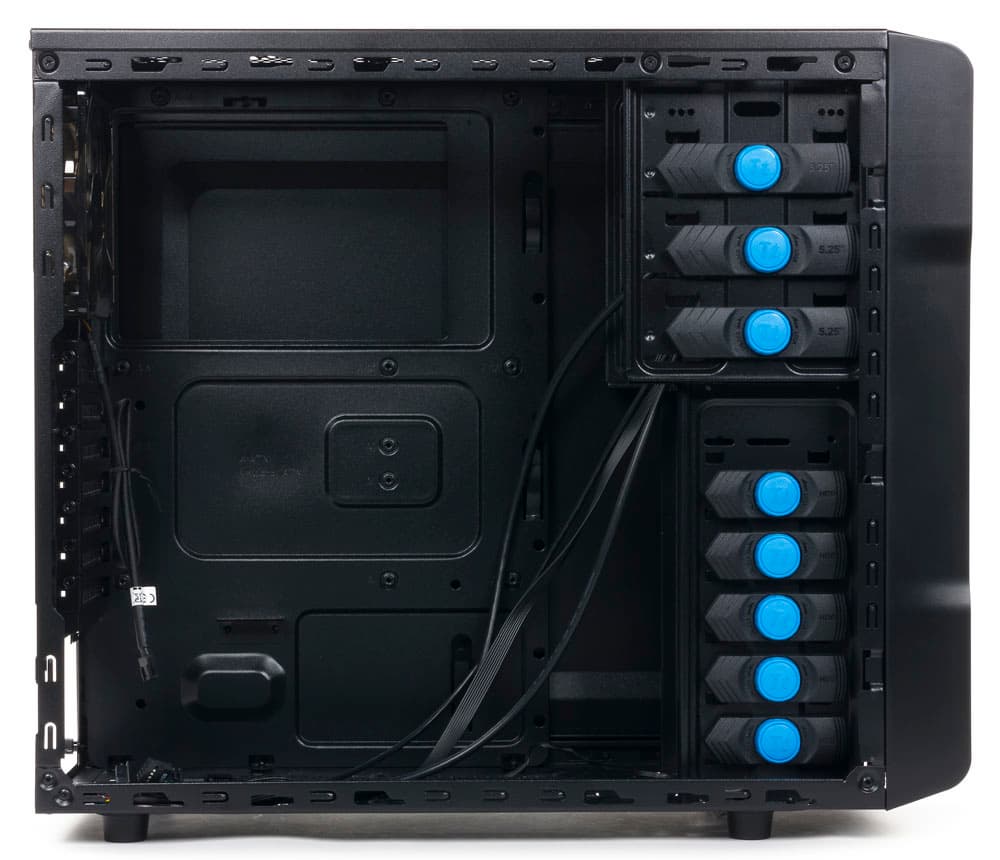

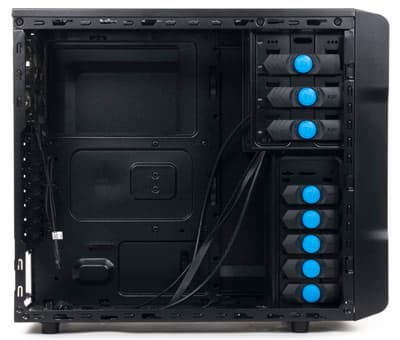

Корпус Thermaltake Chaser A21, вид на шасси слева

Уложить кабели и шлейфы за подложкой системной платы не получится — как по причине малого расстояния между ней и правой боковой стенкой, так и из-за отсутствия отверстий. Единственное отверстие большого размера в подложке предназначено для монтажа или демонтажа процессорного кулера без снятия платы.

Шестигранные стойки для материнской платы формата ATX уже установлены; если планируется использовать плату другого размера, то часть из них придется переставить или использовать дополнительные из комплекта. Отверстие для портов ввода-вывода на задней панели не имеет заглушки, а прорези для плат расширения закрыты многоразовыми заглушками. Крепление и заглушек, и самих плат расширения — обычными винтами.

Фронтальные разъемы подключаются монолитными коннекторами, для аудио есть только HD Audio. Кабель от внешнего разъема USB 3.0 оснащен коннектором для подключения к внутреннему разъему системной платы, предназначенному для двух таких портов, и получается, что второй порт попросту теряется.

Блок питания можно ставить до или после установки системной платы, располагая вентилятором вверх или вниз и закрепляя винтами к задней панели. На днище шасси есть овальные резиновые наклейки, которые при сборке помогут зафиксировать БП в нужном положении, а при работе компьютера будут играть роль амортизаторов.

Кромки шасси аккуратно завальцованы, чтобы снизить риск повреждения рук сборщика.

Измерение уровня шума

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера Октава 110А-Эко в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Для регулирования напряжения питания вентиляторов использовался автономный управляемый преобразователь.

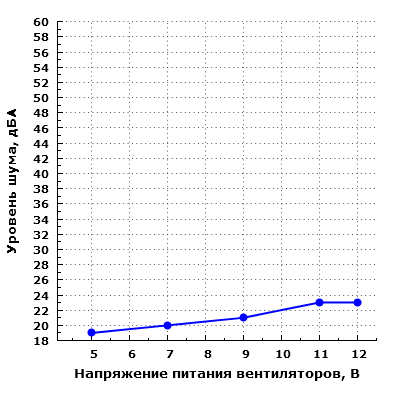

Уровень шума корпуса

Шум системы охлаждения корпуса изменяется от очень низкого, при питании вентилятора напряжением 5 В, до низкого, при питании от 12 В. Источник с таким уровнем шума будет малозаметен в типичных условиях, характерных для жилых помещений в дневное время суток. В ночное время система охлаждения корпуса также не будет доставлять беспокойства с расстояния от метра и больше.

Диапазон изменения шума от системы охлаждения корпуса очень небольшой, что свидетельствует и о малом диапазоне изменения ее производительности. В этом есть как свои достоинства, так и недостатки. К достоинствам можно отнести простоту эксплуатации: не нужно заниматься настройкой скорости вращения корпусного вентилятора — достаточно просто запитать его от 12 В, так как даже в этом случае шум системы охлаждения будет низким. А к недостаткам можно отнести слабую адаптируемость системы охлаждения к уровню тепловыделения компонентов, а также относительно низкую ее производительность в целом.

Обычно в корпусах, предназначенных для сборки игровых систем, система охлаждения имеет уклон в сторону производительности даже с ущербом для акустической эргономики, хотя при грамотном подборе вентиляторов можно достичь баланса: на низких оборотах шум будет низким, а на высоких — средним или чуть выше среднего. В данном случае в корпусе установлен единственный низкооборотистый вентилятор, который обеспечивает низкий уровень шума даже при номинальном питании от 12 В, но и его производительность в данном случае также невысока.

Так что с точки зрения акустической эргономики корпус заслуживает высокой оценки, а вот с точки зрения баланса эффективности охлаждения и шума есть определенные нюансы.

Позиционирование и выводы

Оценивая корпус Thermaltake Chaser A21 в сравнении с его «старшим братом» А31, в качестве главного плюса можно назвать заметно меньшую цену. Если же сравнивать его с другими корпусами, имеющими ту же цену, то каких-либо существенных отличий ни в положительную, ни отрицательную сторону найти не удается: всё у них — и комплектация, и качество изготовления, и набор внешних портов — находится на общем среднем уровне, причем весьма среднем.

И почему производитель предназначил этот корпус «специально для продвинутых геймеров ценящих стильный внешний вид, качество сборки и высокую эффективность охлаждения» (именно так, включая пунктуацию, написано на официальном сайте), мы понять не в состоянии. Допустим, насчет степени стильности внешнего вида и даже качества сборки могут быть разные мнения, да и эффективность охлаждения для многих конфигураций компьютеров, включая и бюджетные игровые, будет вполне достаточной даже без дополнительных вентиляторов, но адресация «продвинутым геймерам» явно должна остаться на совести маркетологов компании.


Средняя цена по данным price.ru
$66(34)
Средняя цена по данным Яндекс.Маркет
T-10576060
Предложения Thermaltake Chaser A21 по данным Яндекс.Маркет
L-10576060-10

Корпус Thermaltake Chaser A21 предоставлен на тестирование производителем
