Корпус STC Magnum X9



Корпус STC Magnum X9, внешний вид

Полная галерея наших фотографий этой модели
Сайт производителя находится в разработке
Технические характеристики

Корпуса фирмы STC не очень известны на российском рынке: хотя поисковики и выдают массу ссылок на русскоязычные ресурсы, но в основном они белорусские. А те редкие ссылки, что ведут на сайты российских торговых организаций, чаще всего приводят на страницы с пометкой «нет в наличии».

В нашей лаборатории продукции STC также еще не было; постараемся восполнить пробел на примере корпуса STC Magnum X9.

Упаковка не производит особого впечатления: обычный картон с двухцветным оформлением, позволяющим уточнить, что корпус может иметь три модификации, и кратким описанием особенностей на английском языке. Вес брутто небольшой, всего 8,8 кг, и боковые прорези для захвата позволяют нести коробку одной рукой.

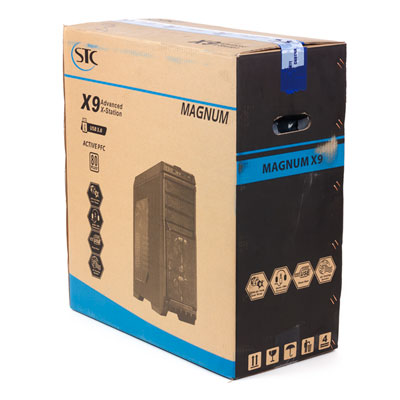

STC Magnum X9: упаковка

Цвет наружных частей только один — черный, зато внутри некоторые элементы вроде подложки системной платы могут быть синими или красными (зачем нужны такие варианты, сказать трудно).

Дизайн в целом можно назвать неброским, хотя и лицевая, и особенно верхняя панели имеют достаточно сложную форму. Но это не та кажущаяся простота, которая бывает у очень дорогих вещей, наоборот: оформление говорит о бюджетности, и добавить немножко фантазии явно не помешало бы.

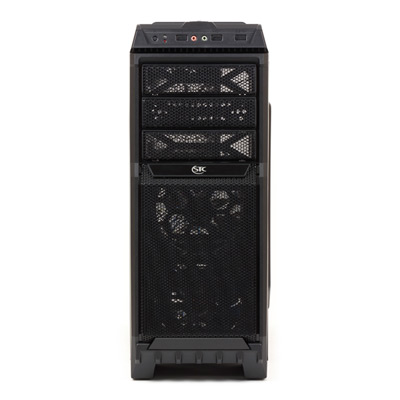

STC Magnum X9: вид спереди

Левая боковая панель нашего экземпляра имела большое окно, прикрытое полупрозрачным дымчатым пластиком. Если судить по изображениям на упаковке, возможны и другие варианты, предназначенные для конфигураций с повышенным выделением тепла: вместо окна на левой стенке могут быть два штатных вентилятора с переключателем частоты вращения или без него.

Уточнить подробности вариантов комплектации, равно как и рассказать что-либо о фирме-изготовителе, мы не можем: сайт производителя на момент написания обзора находился в разработке.

Компоновка

STC Magnum X9 — miditower вполне обычных размеров. В конструкции также нет ничего необычного: есть три слота для 5,25-дюймовых устройств с выходом на переднюю панель, блок питания (он приобретается отдельно) располагается горизонтально в нижней части корпуса, корзина для 3,5- или 2,5-дюймовых HDD/SSD поперечная, разделена на две половины, верхнюю из которых можно извлечь. Сами накопители устанавливаются в корзину на салазках.

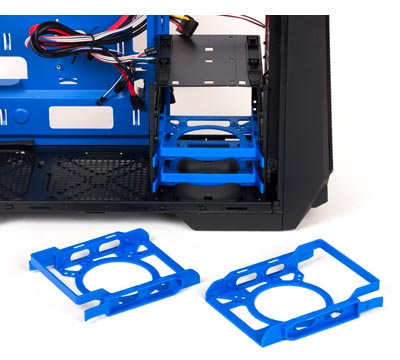

Корзина для дисков STC Magnum X9

Очевидно, есть разные варианты комплектации: в нашем экземпляре верхней (съемной) половины корзины не было, только нижняя (стационарная), хотя на сборочном чертеже в прилагаемой листовке-инструкции верхняя половина изображена. Таким образом, одновременно можно установить не более четырех дисков. Конечно, можно предположить, что тестовый экземпляр уже побывал в чьих-то руках, и верхняя половина корзины попросту затерялась, но есть и еще один момент: в нашем образце установка 3,5-дюймовых накопителей с выходом на лицевую панель не предусмотрена, а на чертеже обозначены и заглушка лицевой панели с соответствующей прорезью, и переходник для установки таких устройств в пятидюймовый слот. И заменить заглушку с прорезью на сплошную во время предыдущих тестов никто не мог. Остается загадкой, как различать комплектации: на упаковке никаких пометок по этому поводу нет.

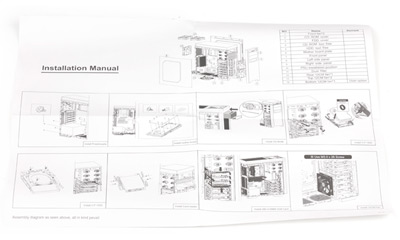

STC Magnum X9: сборочный чертеж

Возможность установки системных плат ограничена форматом ATX, слотов для плат расширения семь. Как и в других корпусах с извлекаемыми частями корзины для дисков, выбор видеокарт широкий: при установленных половинах корзины максимальная длина видеокарты или видеокарт в системе SLI/CrossFire составит 285 мм, а при извлеченной верхней части это значение увеличится до 415 мм (включая разъем дополнительного питания).

В комплекте — листовка формата А4 со сборочными чертежами, небогатый набор крепежа, спикер для системной платы, двенадцать резиновых амортизирующих прокладок для крепления жестких дисков (почему двенадцать, не очень понятно: для четырех HDD нужно шестнадцать). Для «причесывания» пучков кабелей предлагается самый спартанский вариант: семь отрезков проволоки в пластиковой изоляции.

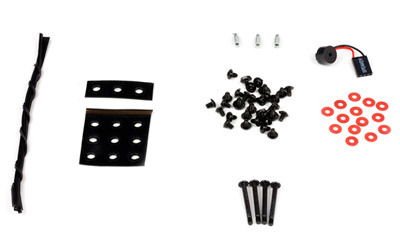

STC Magnum X9: комплектация

Конструкция

Размеры корпуса — 478×195×515 мм (В×Ш×Г), включая ножки и другие выступающие элементы.

Небольшой вес корпуса, всего 7,5 кг, не позволяет рассчитывать на высокую жесткость конструкции, и действительно: шасси и боковые панели изготовлены из стали толщиной 0,6 мм. Обилие отверстий сделало бы шасси совсем хлипким, но некоторую дополнительную жесткость придает пластиковая верхняя крышка-накладка, которая крепится четырьмя саморезами и восемью защелками.

Боковые стенки удерживаются обычной для недорогих корпусов системой пазов и гребенок и фиксируются парами винтов с накатными головками. Лицевая панель корпуса крепится шестью пластиковыми защелками.

Ножки корпуса продолговатые, снабжены резиновыми амортизирующими вставками.

Всё это вполне обычно и привычно по сотням других корпусов, а вот набор внешних портов на редкость богатый: два порта USB 2.0 и один 3.0, док-станция для SATA-накопителей и даже картовод для SD/MMC-карт. Конечно, есть и пара аудиоразъемов. Да и скомпоновано всё это достаточно удобно: в торце верхней крышки-накладки, выходящем на переднюю часть корпуса, разместились (справа налево) порт USB 3.0, затем порт USB 2.0, аудиоразъемы, еще один порт USB 2.0, синий индикатор питания и красный активности HDD, и замыкает ряд небольшая кнопка Reset (нажать ее можно только с помощью подручного инструмента, так что случайное срабатывание исключено). Таким образом, порты USB будут легко доступны как при настольном, так и при напольном размещении компьютера, а большое расстояние между ними позволит одновременно подключить три устройства любой возможной ширины — правда, при этом может быть закрыт доступ к аудиоразъемам.

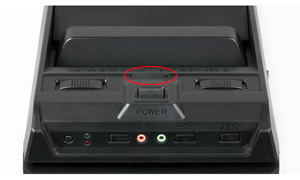

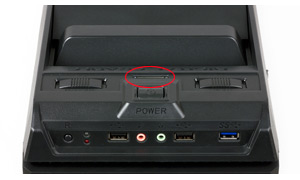

STC Magnum X9: панель управления         STC Magnum X9: панель управления

Размещение прочих органов управления больше рассчитано на напольную установку компьютера: все они находятся сверху, в передней части верхней крышки. Ближе всего к лицевой панели расположена крупная кнопка включения питания, за ней прорезь картовода, слева и справа — переключатели контроллера вентиляторов (о нем расскажем позднее). Дальше идет сложной формы ниша с выступом, на нем и закреплен разъем для подключения SATA-накопителей, который смотрит назад. Собственно, этот разъем и является док-станцией — никаких направляющих, помогающих правильно позиционировать подключаемый накопитель, нет. Немного выручает лишь скошенная задняя часть ниши, да и то в основном при установке 2,5-дюймовых SSD или HDD.

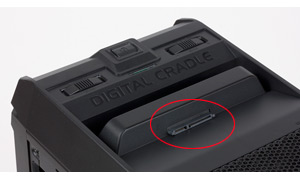

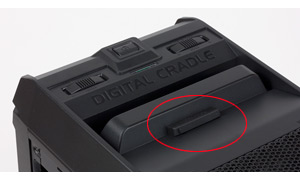

STC Magnum X9: док-станция         STC Magnum X9: док-станция

Все порты — и USB, и SD/MMC, и SATA — закрыты от пыли съемными резиновыми заглушками. Сомнительно, нужны ли заглушки на фронтальных разъемах, а вот расположенным вверху картоводу и коннектору док-станции они явно не помешают, но только до тех пор, пока не потеряются: заглушки не закреплены с одного конца, как это делают в мобильных устройствах, а снимаются полностью. К тому же извлекать заглушки из USB-портов не очень просто, и можно уверенно предположить, что владелец очень скоро удалит их раз и навсегда.

Система вентиляции

В штатную комплектацию входят три 120-миллиметровых вентилятора без контроля частоты вращения. Два из них нагнетающие, расположены на фронтальной плоскости шасси и имеют синюю подсветку; в нашем случае один из них охлаждает дисковую корзину, а второй создает дополнительный поток воздуха для видеокарт. Третий вентилятор, также с подсветкой, расположен на задней стенке и вытягивает воздух из зоны расположения процессорного кулера. Зачем нужна подсветка у тылового вентилятора — конечно, не для того, чтобы смотреть на нее сзади: напомним, что в левой боковой стенке есть полупрозрачное окно.

Дополнительно можно установить еще четыре 120-миллиметровых вентилятора: два на верхней плоскости шасси, один на днище и один на стенке дисковой корзины, выходящей внутрь корпуса. Надо отметить, что в сборочных чертежах верхняя пара вентиляторов не имеет примечания «user option», и можно сделать вывод, что есть комплектация с пятью вентиляторами.

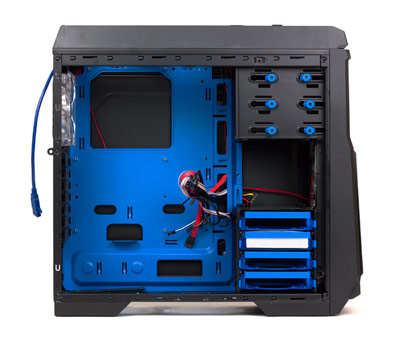

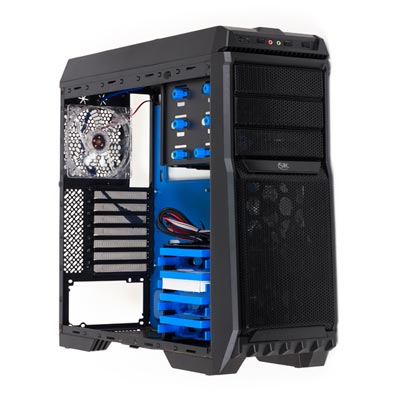

Вид изнутри STC Magnum X9

Для охлаждения дисков возможна установка индивидуальных 80- или 90-миллиметровых вентиляторов, которые прикрепляются винтами к салазкам снизу. И тут очень многое будет зависеть от толщины как накопителей, так и вентиляторов: в большинстве случаев установка таких вентиляторов сократит количество устанавливаемых дисков. Однако «цена вопроса» копеечная: всего лишь несколько дополнительных отверстий в салазках, и если подобные вентиляторы решит установить даже один владелец из тысячи, то остальные явно в обиде не будут.

Перейдем к системе фильтрации. Удобнее всего сделаны фильтры, закрывающие отверстия в месте установки блока питания и нижнего опционального вентилятора: это пластиковые рамки с капроновой сеткой, которые легко извлекаются снаружи.

Немного менее удобен фильтр верхних дополнительных вентиляторов: он также из сетки, только с чуть более крупными ячейками, но сделан единым целым с металлической декоративной решеткой. Крепится эта конструкция двумя зацепами сзади и двумя защелками спереди; для снятия надо нажать на переднюю кромку, чтобы освободить защелки. И делается это не просто легко, а слишком легко: даже случайное прикосновение к передней кромке решетки почти наверняка освободит одну из защелок.

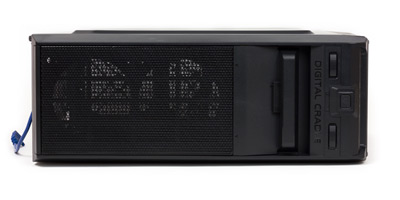

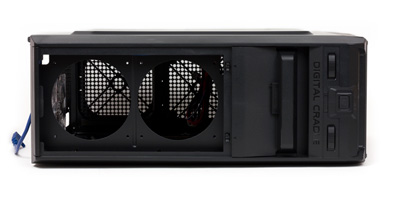

STC Magnum X9: вид сверху
STC Magnum X9: вид сверху

Совсем уж неудобна конструкция сетчатого фильтра фронтальных вентиляторов: он вмонтирован в лицевую панель, снимать и обслуживать его придется вместе с нею. Отметим: в заглушках 5-дюймовых слотов также есть и декоративные металлические решетки, и сетчатые фильтрующие вставки, но лазейка для неочищенного воздуха всё равно оставлена — это вырез в нижней части лицевой панели для захвата рукой при снятии.

Контроллер частоты вращения имеет два канала — раздельно для пары фронтальных и для пары верхних вентиляторов, именно так обозначено на корпусе рядом с переключателями и на бирках, имеющихся на проводах. Конечно, такое деление условно: соединения разъемные, и ничто не мешает подключать к каналам любые вентиляторы, равно как и подключать имеющиеся вентиляторы к коннекторам системной платы (напомним: без контроля частоты вращения; разъемы хоть и стандартные, но третьего контакта не имеют, а кабели, идущие от вентиляторов, двухпроводные).

Вообще-то контроллер — слишком громкое название: это просто два переключателя, к которым от блока питания через стандартный периферийный разъем («Molex») male+female подаются напряжения 5 и 12 вольт. У переключателя три положения: Stop, H(igh) и L(ow). Дальше всё понятно: на вентиляторы подается либо 5 В, либо 12 В, либо ничего. Просто и надежно, и при этом довольно эффективно, хотя диапазон регулировок широким не назовешь.

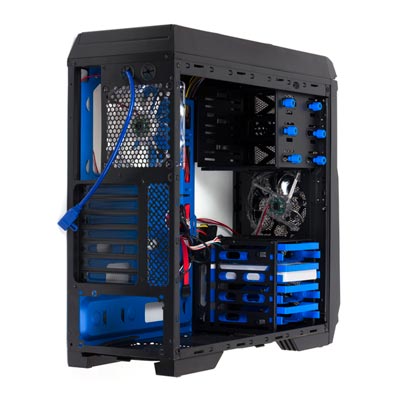

Вид изнутри STC Magnum X9

Из дополнительных вентиляционных отверстий есть обильная перфорация на задней стенке, включая заглушки слотов для плат расширения, а также два отверстия для жидкостной системы охлаждения, закрытые резиновыми заглушками с разрезными лепестками.

Сборка системного блока

Как обычно, сборка начинается со снятия боковых стенок. Отсутствие на их задних торцах выступов, за которые можно ухватиться пальцами, делает эту процедуру не очень приятной. А вот установить стенки на место, несмотря на тонкий металл и соответственно малую жесткость, довольно просто: заметных перекосов, мешающих процессу, не возникает.

Вид изнутри STC Magnum X9

Шесть стоек для системной платы уже установлены, еще три есть в комплекте. Отверстие для портов ввода-вывода на задней панели ничем не закрыто, а прорези для плат расширения снабжены многоразовыми заглушками, которые крепятся винтами с накатными головками.

Окно в подложке системной платы позволит устанавливать или снимать процессорный кулер, не демонтируя саму плату. Верхние дополнительные вентиляторы крепятся к верхней плоскости шасси снаружи, под пластиковой декоративной крышкой, и потому не будут мешать установке габаритной системы охлаждения процессора. Крепежные винты нужной длины в комплекте есть, но их всего четыре.

Для прокладки кабелей и шлейфов в подложке системной платы есть несколько отверстий разного размера с завальцованными краями, а зафиксировать пучки проводов можно проволочками-скрутками из комплекта. Завальцованы и прочие кромки шасси, о которые сборщик может поранить руку.

Подключение фронтальных разъемов USB 2.0 и аудио — монолитными коннекторами, для аудио есть лишь HD Audio. Фронтальный разъем USB 3.0 подключается только к соответствующему внешнему порту системной платы, и кабель от него выведен наружу на задней стенке.

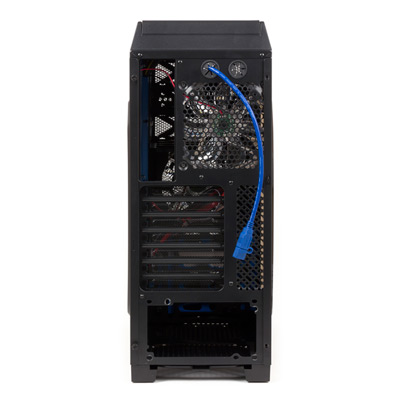

STC Magnum X9: вид сзади

Оптические приводы с левой стороны крепятся невыпадающими винтами с крупными пластиковыми головками, с правой стороны есть фиксирующие пружины, но можно закрепить и дополнительными винтами. Заглушка, которую надо выламывать, в шасси есть только у среднего 5-дюймового слота, а для извлечения декоративных заглушек в лицевой панели ее придется снимать (что, собственно, не составляет труда: проводов, мешающих снятию, к лицевой панели не подходит).

Блок питания крепится винтами к задней стенке и устанавливается как до, так и после системной платы, причем возможно размещение вентилятором вверх или вниз. На днище шасси в месте установки БП приклеены резиновые амортизирующие полоски.

HDD/SSD устанавливаются в гибкие пластиковые салазки. 3,5-дюймовые накопители фиксируются в них штифтами (не забудьте надеть резиновые колечки-амортизаторы из комплекта), а 2,5-дюймовые крепятся винтами снизу. Конечно, с точки зрения гашения вибраций это хорошо, а вот о пассивном охлаждении за счет отвода тепла от корпуса накопителя на шасси речи быть не может, и придется рассчитывать на фронтальный вентилятор или устанавливать индивидуальные.

Вид справа STC Magnum X9

Салазки вставляются в корзину с левой стороны и фиксируются пластиковыми защелками, дополнительное крепление винтами не предусмотрено, да в нем и нет нужды: защелки салазок вполне надежные. При этом справа остается достаточно места, чтобы можно было использовать SATA-кабели с прямым или Г-образным разъемом, да к тому же штампованный выступ на правой боковой стенке позволит особо не задумываться о плотной укладке кабелей.

Измерение уровня шума

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера Октава 110А-Эко в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Для питания системы вентиляции электроэнергией использовался безвентиляторный блок питания Chieftec GPS-500C, имеющий типичный уровень шума порядка 25 дБА на расстоянии 0,04 метра.

Система вентиляции включает три штатных вентилятора, а также трехпозиционный регулятор скорости вращения вентиляторов, который имеет два независимых канала, каждый из которых способен работать с двумя вентиляторами. Регулятор выполнен на основе пассивного коммутатора и использует штатные каналы +12VDC и +5VDC, также регулятор позволяет полностью отключить вентиляторы, что встречается нечасто, но добавляет некоторое удобство.

Интересно, что два фронтальных вентилятора подключены к одному каналу, а задний вентилятор к регулятору вообще не подключен, хотя имеет типовой трехконтактный разъем питания. Впрочем, никто не мешает подключить его самостоятельно при сборке, хотя формально разъемы второго канала реобаса предназначены для верхних вентиляторов, которых, правда, в комплекте нет.

Размещение корпусаНапольное (слева)Настольное (по центру)Напольное (справа)
Источник шума без корпуса, дБА434543
Источник шума в корпусе, дБА424542
Ослабление шума, дБА101
Источник шума и корпусные вентиляторы (12 В) одновременно, дБА434843
Корпусные вентиляторы (12 В), дБА374437
Приращение шума за счет корпусных вентиляторов, дБА131

Формально от корпуса можно добиться почти полной бесшумности, если отключить штатные вентиляторы при помощи комплектного регулятора скорости вращения. Если же говорить про режимы с работающими вентиляторами, то шум в этом случае изменяется от 28 дБА до 41 дБА при условии настольного размещения корпуса. И если при питании вентиляторов от 5 вольт шум можно оценить как находящийся на уровне заметно ниже среднетипичного уровня в жилом помещении в дневное время суток, то при питании вентиляторов от 12 вольт уровень шума уже является весьма высоким. С другой стороны, при позиционировании измерительного микрофона в соответствии с типичным размещением головы пользователя относительно системного блока при напольном размещении последнего шум заметно снижается, и даже при питании вентиляторов от 12 вольт он вплотную приближается к среднетипичному уровню шума в жилом помещении в дневное время суток. Такие параметры, разумеется, не устроят любителей тишины, но в случае типичного системного блока, расположенного на полу, корпус с подобной акустической эргономикой в большинстве случаев уже не будет являться солирующим элементом, требующим пристального внимания с целью скорейшей оптимизации.

Корпус имеет сплошные боковые стенки, но сверху и спереди расположены вентиляционные отверстия большой площади, в связи с чем с фронта отсутствует какое-либо ослабление шума, возникающего во внутреннем объеме корпуса. А вот при эмуляции напольного размещения со сдвигом от центральной оси минимальное ослабление уровня шума регистрируется, хотя на слух его заметить почти невозможно.

Позиционирование и выводы

Корпус оставляет очень неоднозначное впечатление. С одной стороны — ординарный конструктив с бюджетной реализацией, а с другой — его оснащенности внешними портами могут позавидовать многие топовые модели. О системе вентиляции можно сказать примерно то же: есть и двухканальный переключатель скорости вращения, и фильтры во всех нужных местах, но сделано всё это очень уж экономично.

Поэтому мы стали уточнять цену. Как уже говорилось выше, поисковики выдают ссылки в основном на белорусских продавцов, но нашлось и несколько российских, цена у которых составляла около $130-140. Но в отсутствие уточняющих сведений о комплектации — три или пять штатных вентиляторов на шасси, есть ли вентиляторы в левой боковой стенке, наличие у них отдельного переключателя частоты вращения, присутствуют ли обе половины корзины для дисков, имеется ли возможность установки 3,5-дюймового устройства с выходом на лицевую панель — сложно сказать, много это или мало. Для того образца, который побывал у нас, это явно много, несмотря на разнообразие внешних портов, а вот для максимально возможной комплектации цена может и не показаться чрезмерно высокой.

Опять же, в отсутствие официального сайта производителя мы можем говорить лишь о гипотетических вариантах комплектации, основываясь на косвенных признаках.

Если говорить о том образце, который побывал у нас, причем безотносительно цены, то применений ему можно найти много: и продвинутый офисный компьютер, и многоцелевая домашняя рабочая станция, и игровой компьютер базового уровня (прежде всего благодаря широким возможностям для установки видеокарт) — т. е. любая конфигурация, в которой не требуется большого количества постоянно установленных накопителей и нет совокупности компонентов с очень высоким выделением тепла.


Корпус STC Magnum X9 предоставлен на тестирование производителем
