Обзор корпуса Super Power F6098-C9


Корпуса производства Codegen Technology, первоначально продаваемые под маркой Codegen, а позже под маркой Super Power, присутствуют на российском рынке практически с начала его становления и всегда предлагались по низким ценам, что с одной стороны хорошо, но с другой стороны этот факт означает низкую себестоимость и соответственное качество. Однако в прошедшем году компанией Codegen Technology был анонсирован ряд продуктов, относящихся к средней ценовой категории, в число которых входит и сегодняшний испытуемый.

Итак, сегодня на арене, а точнее — на тесте, корпус Super Power F6098-C9.

Упаковка и комплект поставки

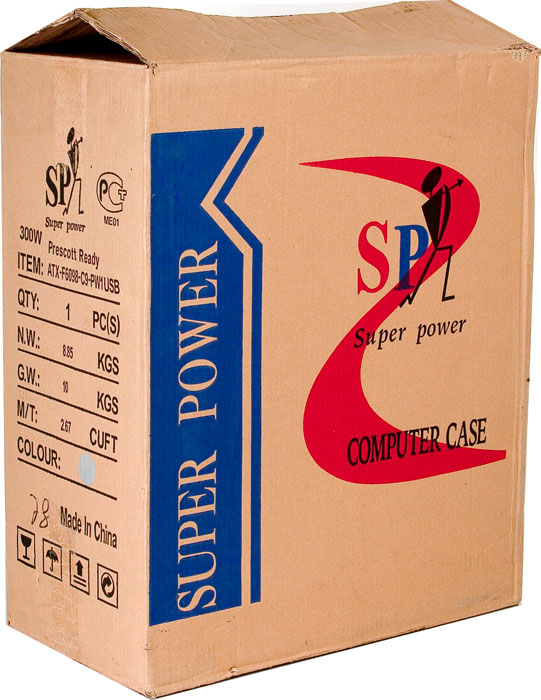

Коробка выполнена из обычного картона без какого-либо покрытия, на ней изображен логотип Super Power. Внутри коробки находятся вставки из пенопласта, корпус, непосредственно, был упакован в полиэтиленовый пакет.

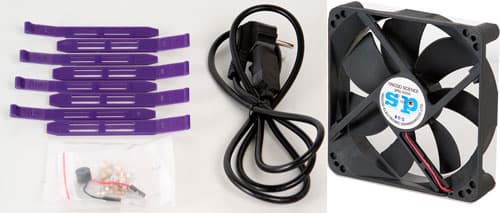

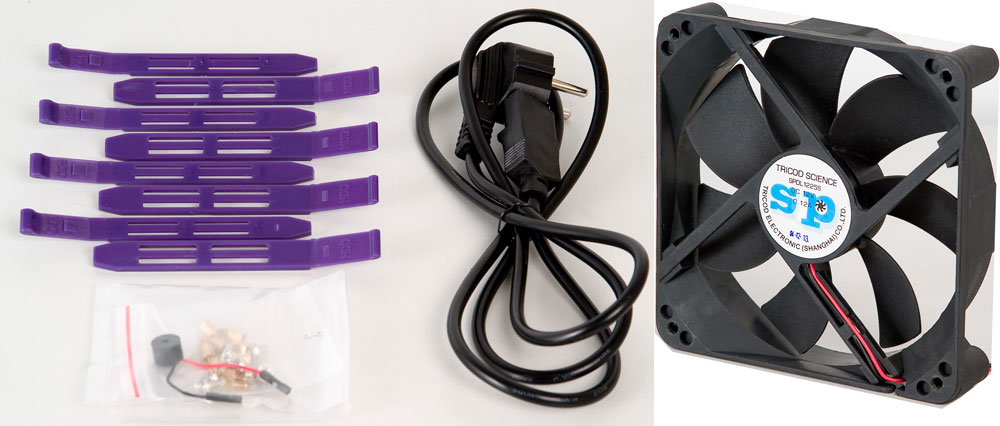

Комплект поставки включает в себя:

  • блок питания Super Power 480X
  • комплект крепежа
  • краткую инструкцию по сборке
  • два вентилятора SPDL 1225S типоразмера 120 мм производства Tricod Electronics (Codegen Group)


Общее описание корпуса

Корпус представляет собой miditower вполне привычных размеров, толщина стальных стенок корпуса составляет примерно 0,6мм. Дизайн корпуса вполне спокойный, единственные блестящие элементы — это кнопки Power и Reset. В оформлении корпуса преобладают черный и серебристый цвета.

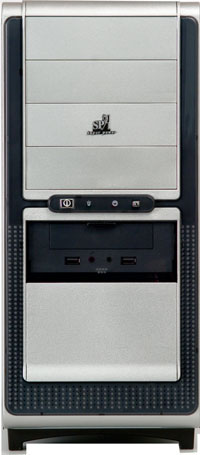

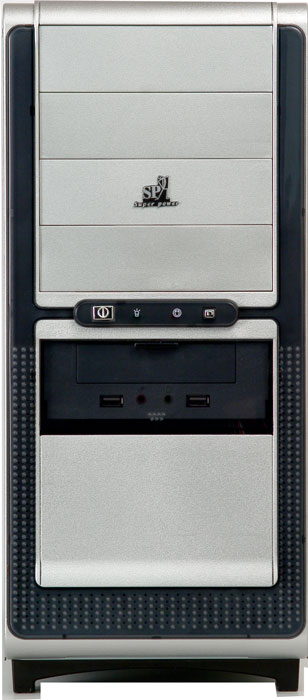

Дизайн передней панели не отличается неординарными цветовыми решениями, что только к лучшему. На ней расположены:

  • 5 заглушек для отсеков 5,25"
  • кнопки Power и Reset
  • индикаторы Power (зеленый светодиод) и HDD (красный светодиод)

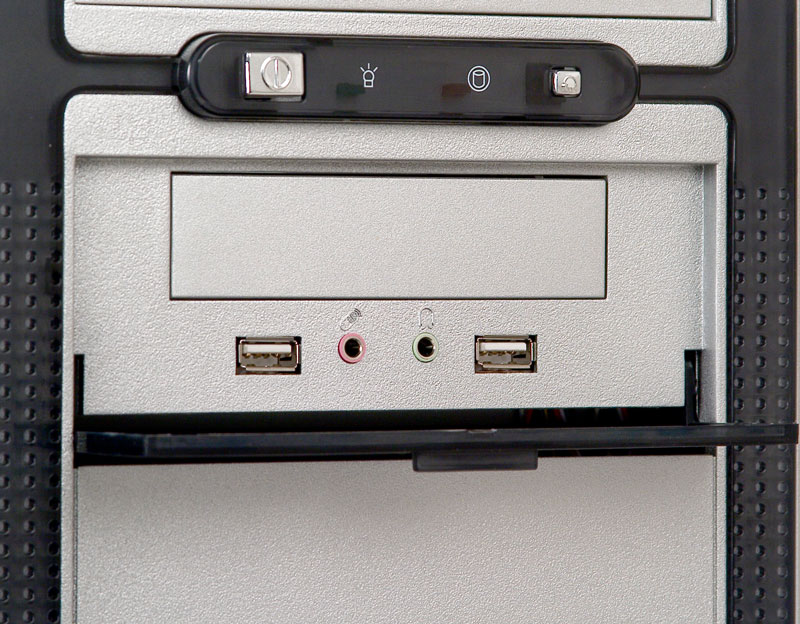

  • декоративная крышка из прозрачного пластика, закрывающая отсек 3,5" и фронтальные аудиоразъемы.

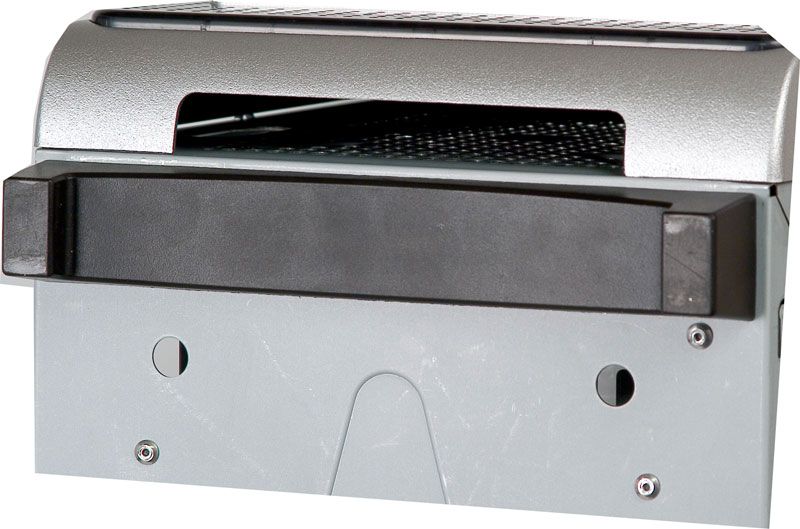

Жесткость на кручение передней панели хорошая. Какие-либо намеки на пылевой фильтр у данной модификации корпуса отсутствуют. В нижней части передней панели со стороны пола расположено вентиляционное отверстие, через которое, помимо воздуха, весьма неплохо всасывается пыль. Поверхность передней панели, за исключением верхней части черной накладки, имеет ощутимую фактуру, то есть не является гладкой.

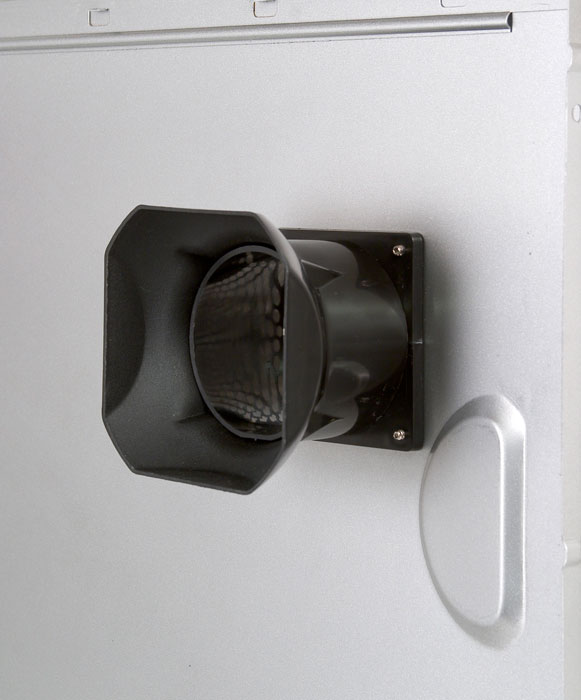

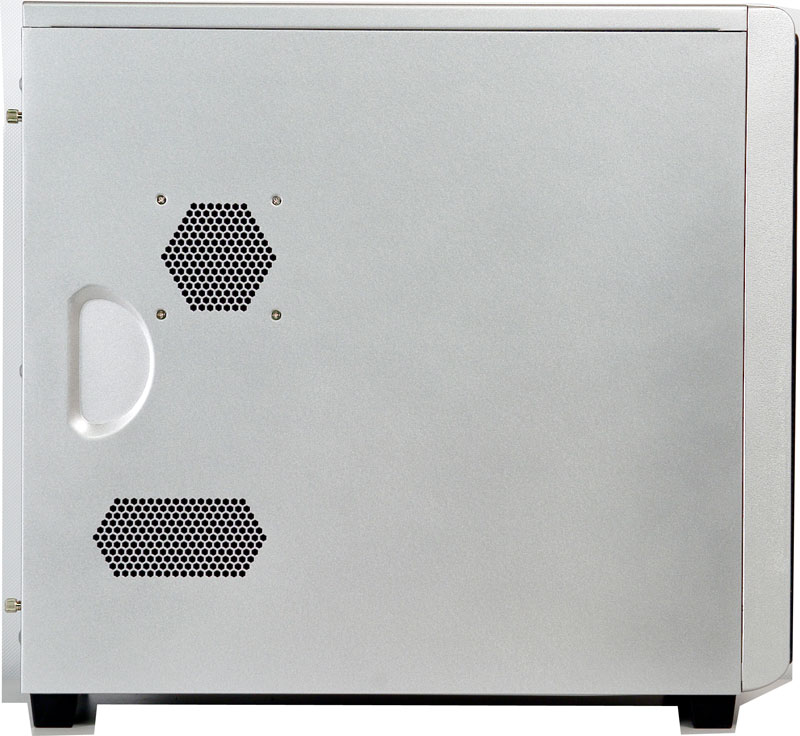

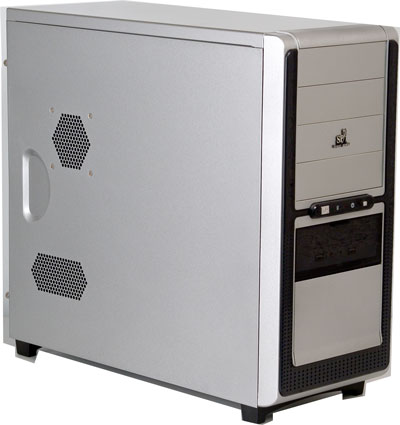

На правой стенке корпуса расположены два штампованных вентиляционных отверстия, представляющие собой равносторонний шестиугольник со стороной 4см, что по площади чуть меньше квадрата 7 на 7 см, и шестиугольник, по площади чуть меньше прямоугольника размером 11 на 5 см. Обе сложные геометрические фигуры "собраны" из шестиугольных отверстий со стороной 3 мм.


Левая стенка корпуса сплошная без каких-либо дополнительных элементов, крепится она, также как и правая стенка, с помощью винтов с накатной головкой, размер которой достаточно мал, вследствие чего манипулировать винтами не особо удобно.

Верхняя крышка корпуса крепится на обычных винтах с головкой под крестовую отвертку.

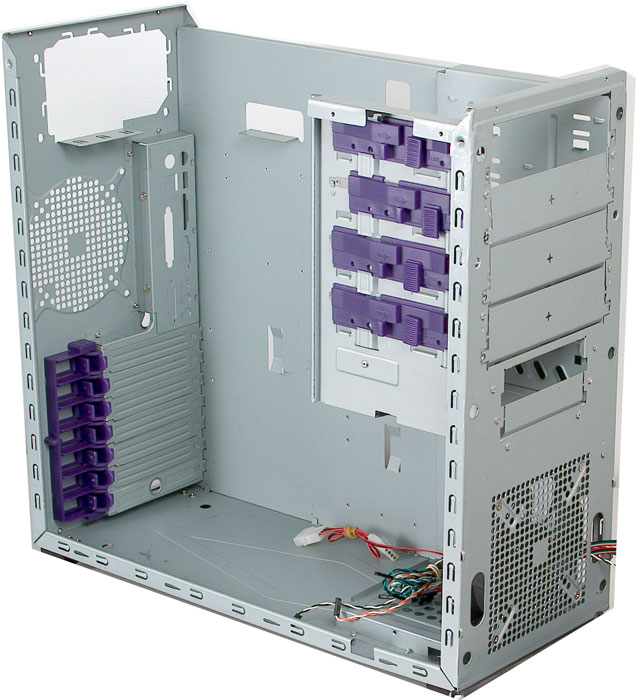

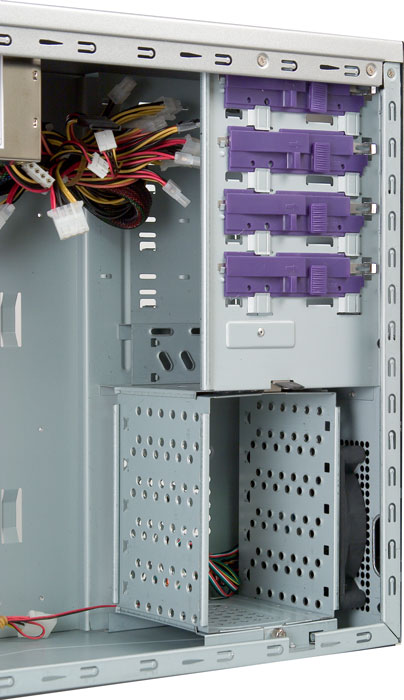

В шасси корпуса предусмотрено:

  • 4 отсека для установки устройств 5,25 дюйма
  • 2 отсека для установки устройств 3,5 дюйма
  • 7 отверстий для установки плат расширения

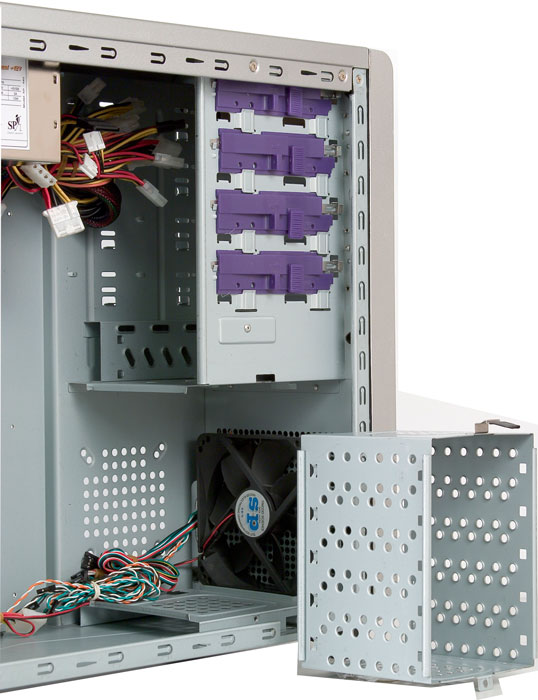

Корзина для жестких дисков выполнена съемной, ее фиксация осуществляется с помощью одного винта с накатной головкой и защелки, расположенной на верхней части корзины, стоит заметить, что защелка, в тестируемом экземпляре, корзину не фиксирует по причине недостаточного изгиба самой защелки. Впрочем, данный факт практически не сказывается на надежности крепления корзины, она устойчиво располагается на специальной площадке-подставке и четко фиксируется винтом. Располагается корзина поперек корпуса, таким образом, что разъемы жестких дисков после установки оказываются со стороны правой стенки корпуса.




Тестирование эргономических характеристик системы вентиляции корпуса

Цель данного теста заключается в определении уровня шума от системы вентиляции корпуса в составе двух корпусных вентиляторов, а также двух вентиляторов в блоке питания. После подключения вентиляторов к разъемам блока питания, установки перемычки на АТХ разъем и подсоединения кабеля сетевого питания, включаем систему, воспользовавшись переключателем на БП.

Основным источником шума, в данном случае, выступает блок питания, а точнее два его вентилятора, вращающиеся все время на номинальных оборотах, вне зависимости от температуры окружающей среды или нагрузки. На фоне его гула, шум от корпусных вентиляторов практически не заметен.

Для того чтобы оценить все-таки шум корпусных вентиляторов в корпус был установлен безвентиляторный блок питания, в данном случае производства компании Thermaltake.

Итак, шум в режиме Normal (питание корпусных вентиляторов от 12В) безусловно, есть, но назвать его назойливым или громким нельзя. Спектр шума — средне-низко частотный.

В режиме Silent шум системы вентиляции практически отсутствует, на расстоянии метра его уже не слышно. Если поднести ухо к заднему вентиляционному отверстию на расстояние примерно 20 сантиметров, то можно услышать легкие удары от не совсем равномерного движения вентилятора.

Об эффективности описанных в данном разделе режимов вентиляции чуть ниже.

Сборка системного блока

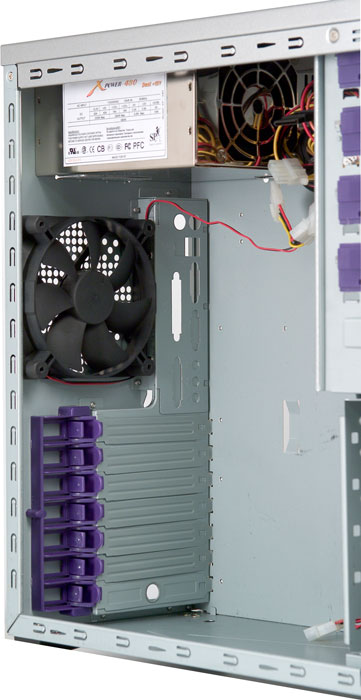

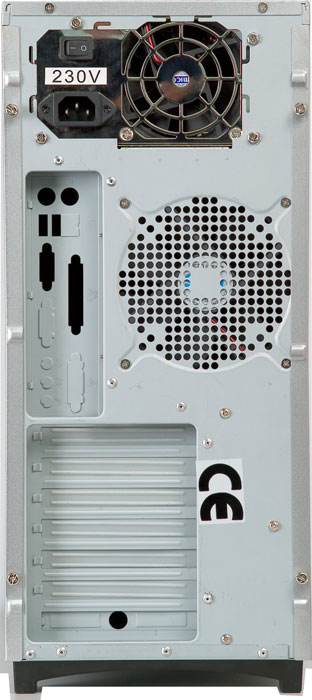

Задняя панель I/O закреплена при помощи винтов, однако для ее демонтажа необходимо открутить и снять корпусной вентилятор, в противном случае винты, крепящие панель I/O, будут недоступны. Установка системной платы осуществляется при помощи стандартных полых шестигранников, внутри которых нарезана резьба, куда после установки платы вкручивается винт, отверстия для шестигранников расположены правильно. К качеству резьбы, как в этих отверстиях, так и в самих шестигранниках претензий нет, правда, количество, как шестигранников, так и винтов в комплекте, мягко говоря, небольшое.

Платы расширения в этом корпусе можно устанавливать, как при помощи безвинтового крепления, выполненного в виде защелок, размещенных на достаточно внушительной пластиковой раме, так и с помощью винтов, демонтировав раму, которая закреплена двумя обычными винтами, доступ к которым осуществляется на задней панели корпуса.

В нашем случае был использован безвинтовой вариант крепления плат расширения, в роли которых у нас выступала видеокарта. Для снятия заглушек на задней панели не требуется каких-либо специальных навыков или инструментов, они снимаются достаточно легко, однако качество обработки стальных краев отверстий, предназначенных для плат расширения, вызывает серьезные опасения за целостность кожных покровов сборщика, хотя заусенцев на краях отверстий нет. Вид защелки напоминает верхнюю часть прищепки, ее фиксация осуществляется, как в верхнем, так и в нижнем положении. Фиксация карты вполне надежна, хотя небольшой люфт присутствует.

Установка накопителей во внешние 5,25" отсеки осуществляется также с помощью безвинтового крепления, причем, достаточно удобной конструкции. Кратко опишем этот процесс. Для установки необходимо после снятия передней панели выломать стальную заглушку, после чего отвести пластиковый фиксирующий элемент назад, затем вставить привод (накопитель), после чего сдвинуть пластиковый фиксирующий элемент вперед и переместить защелку вниз — в положение LOCK, затем необходимо немного сдвинуть привод вперед или назад, в зависимости от его первоначального положения, до характерного щелчка.

Установка накопителей во внешние отсеки 3,5" осуществляется при помощи салазок, закрепляемых с двух сторон на накопителе. Правда, конструктивные особенности корпуса позволяют установить в эти отсеки только FDD или, возможно, картридер, но не жесткие диски. При установке непосредственно в отсек шасси проблем действительно никаких нет, но они возникают при попытке установить переднюю панель на ее законное место после монтажа FDD. Мало того, что в передней панели предусмотрено только одно отверстие для устройств 3,5", хотя в шасси предусмотрено два посадочных места, то есть воспользоваться для установки накопителя можно только нижним отсеком, так еще и это единственно отверстие перегораживает разъем с проводами, идущими от системной платы к фронтальным портам USB и Audio.

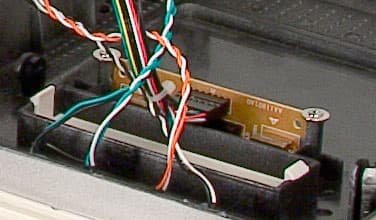

Перевернуть плату, на которой собственно и распаяны фронтальные порты, таким образом, чтобы соединительный разъем с проводами не мешал установке накопителя можно, но в этом случае стандартным крепежом воспользоваться не удастся. В принципе можно вообще отключить этот разъем, что и пришлось в итоге сделать, но тогда фронтальные порты будут не работоспособны.

Установка накопителей во внутренний отсек (корзину) для жестких дисков проходит легко и непринужденно, причем, корзину при этом можно не снимать. Для крепления жестких дисков в комплект поставки входит четыре пластиковые планки (салазки) — по две на каждый жесткий диск, то есть штатными средствами можно установить только два диска из пяти возможных.

Удобство демонтажа блока питания нормальное, никаких неудобств вследствие данной манипуляции не возникает.

Шлейфы проводов, идущие к каждому из двух разъемов USB, оканчиваются двумя коннекторами — для трех и одного пина, такая схема позволяет совместить универсальность и удобство подключения.

Ситуация с качеством обработки краев стальных конструктивных элементов весьма неплохая. Правда, есть небольшие нарекания к качеству обработки технологических отверстий на задней и передней панелях шасси корпуса, однако заусенцев, сколов и очень острых краев обнаружено не было, но при неудачном стечении обстоятельств нанести себе травму при сборке можно.

Тестирование системного блока с помощью программных приложений

Последний этап представляет собой тестирование с помощью программных средств, осуществляющих сильную нагрузку различных подсистем компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение внутри корпуса. Соответственно можно оценить возможности и производительность системы охлаждения корпуса. Для этого этапа будут использованы

  • FarCry — тестирование на различных уровнях в течение часа, разрешение 1024 на 768
  • ATI Tool — тест 3D View в течение часа

Конфигурация тестового стенда:

  • Процессор AMD Athlon 64 3000+
  • Кулер GlacialTech 7200
  • Системная плата ASUS K8N-E
  • Оперативная память Patriot XBLK, 2 два модуля по 512 Мб
  • Видеокарта Gigabyte GV-N66256DP
  • Жесткий диск WD 2500JD

Используемая материнская плата позволяет настраивать момент включения вентилятора кулера в зависимости от температуры центрального процессора, в данном случае выбрана температура 40 градусов, после которой вентилятор начинает вращаться со скоростью, примерно, 1300 оборотов в минуту. Также материнская плата позволяет настроить момент переключения вентилятора на максимальные обороты, в данном случае было установлено значение 60 градусов, после достижения которого вентилятор начинал вращаться с номинальной скоростью.


Данные измерения проводились с блоком питания Super Power 480X, предоставленным в комплекте с тестируемым корпусом. Неприятной особенностью блока питания является то, что скорость двух его вентиляторов не регулируется, соответственно, вращаются они на своей номинальной скоростью 3000 оборотов в минуту, при этом с помощью вентилятора, закрепленного на лицевой панели БП, прокачивается достаточно большой объем воздуха из корпуса наружу. Соответственно при эксплуатации вентиляторов в режиме Silent температура наиболее заметно возрастает у HDD, но при этом остается в пределах нормы (40 градусов).

В следующем тесте систему вентиляции корпуса и компьютер в целом ждет испытание гораздо более жестким температурным режимом. Вместо блока питания, предоставленного в комплекте с корпусом, установлен БП Thermaltake W0029, заявленной мощностью 350Вт.

Почему температурный режим в корпусе с данным БП будет более жестким? Этому способствуют два фактора:

  • отсутствие вентилятора в блоке питания
  • отвод тепла от блока питания частично осуществляется в пространство внутри корпуса посредством вентиляционных отверстий в корпусе БП и одного из медных радиаторов.

Как можно заметить, разница между режимами работы системы вентиляции корпуса стала больше. Теперь в режиме Silent температура всех элементов системного блока ощутимо выше, чем в режиме Normal. При этом температура HDD превысила 40 градусов, соответственно нельзя рекомендовать работать в таком режиме (с нагрузкой, близкой к максимальной) продолжительное время.

Заключительная таблица демонстрирует температуру компонентов компьютера при работе с нагрузкой, близкой к максимальной продолжительное время, а точнее двенадцать часов. В режиме Silent с БП Thermaltake W0029 данный тест не проводился по причине его бессмысленности, учитывая результаты предыдущего этапа тестирования.

В ходе данного этапа тестирования температура компонентов не превысила допустимый уровень.

Итоги

Дизайн корпуса не раздражает, но и не запоминается, присутствуют определенные недочеты в конструкции, сборке и комплектации. Также хотелось бы отметить, что данный корпус может комплектоваться различными блоками питания, а не только Super Power 480X, который является одной из топовых моделей. Среди достоинств данного корпуса можно отметить наличие в его системе вентиляции двух вентиляторов типоразмера 120 мм, которые хорошо справляются со своими прямыми обязанностями, а также достаточно удобную корзину для жестких дисков. Наличие вентиляционных отверстий в правой стенке корпуса можно считать, как достоинством, так и недостатком.

В общем, после устранения изложенных в статье недочетов корпус можно будет признать неплохой бюджетной моделью, особенно если и стоить он будет соответствующе.

Также необходимо отметить, что данный корпус встречается в продаже под двумя маркировками. F6098-C9 — указана на коробке, F002 — указана на сайте производителя.

Средняя текущая цена (количество предложений) в московской рознице:

Корпус Super Power F6098-C9 Н/Д(0)
Корпус Super Power F002 Н/Д(0)
Корпус Super Power F6098-C9 с БП SP 480X Н/Д(0)


Корпус Super Power F6098-C9 предоставлен московским офисом компании Codegen Technology Co.Ltd
