Корпус Modecom FEEL 102

Галерея фотографий корпуса

Миниатюрные компьютеры в формате mini-ITX завоевывают все большую и большую популярность. Кто знает, быть может их распространение действительно сможет изменить привычный для всех расклад сил между ATX, mATX и HTPC системами. Быть может именно им суждено сделать то, что в свое время прочили «баребонам», о которых сейчас уже практически не вспоминают.

Большая часть mini-ITX решений предлагается покупателю в виде готовой к работе системы, иногда даже интегрированной в монитор (как это делает MSI, например). Однако и для энтузиастов, предпочитающих собирать ПК по частям, есть достаточно хороший выбор, продолжающий расширяться с каждым днем. Свои модели мини-корпусов уже представили Inwin, Antec, Aopen и многие другие компании, в число которых входит и герой данного обзора – Modеcom FEEL 102.


Физические параметры
Ширина60 мм
Высота220 мм
Глубина320 мм
Массан/д

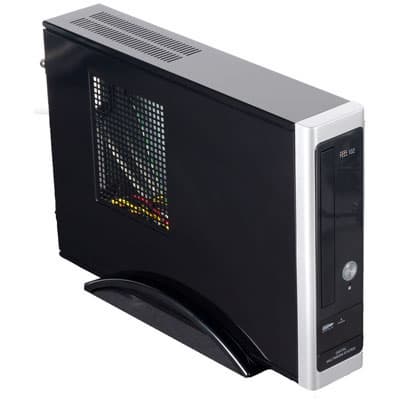

Дизайн «чувствительного» корпуса выполнен в строгом, классическом стиле: черно-серебристый параллелепипед, четкие линии и ничего лишнего. Учитывая скромные габариты FEEL 102 его вполне можно принять за какой-нибудь дорогой роутер или точку доступа. Не всех порадует тот факт, что и боковые стенки, и передняя панель корпуса имеют глянцевое покрытие, в связи с чем контакт с пальцами быстро и негативно сказывается на внешнем виде устройства.

Для лучшей естественной вентиляции на трех стенках корпуса нанесено большое количество отверстий (решетка и прорези). Это несколько ухудшает внешний вид, но зато позволяет рассчитывать на работу в условиях полного отсутствия корпусных вентиляторов, но, разумеется, не с каждой материнской платой и процессором.

Внутренняя компоновка большинства mini-ITX корпусов имеет схожие черты, но иногда имеются и заметные отличия. Modecom FEEL 102 представляет собой однообъемный корпус типоразмера мини-десктоп со встроенным DC-DC конвертером питания и продольно расположенным отсеком для накопителей.

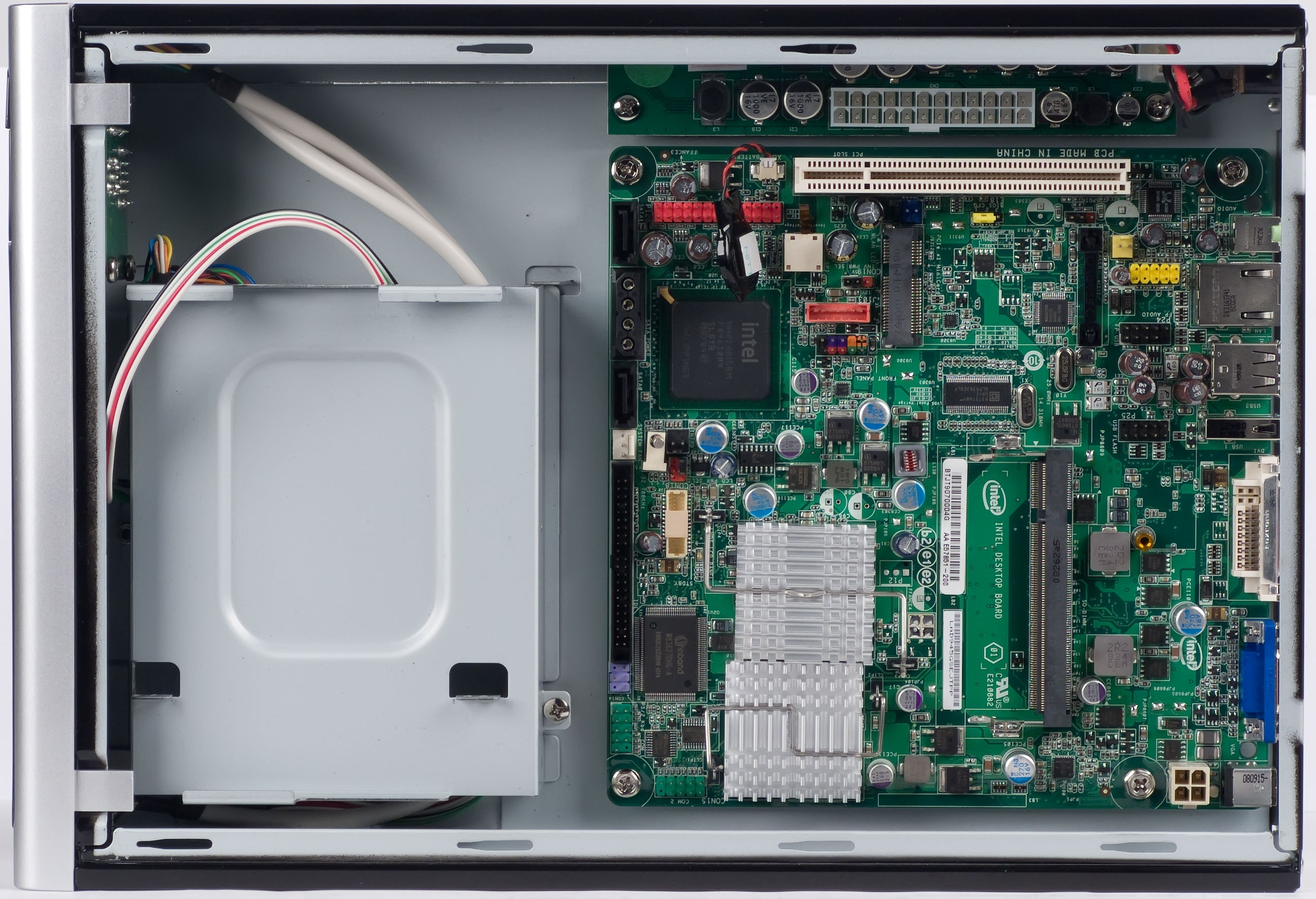

В данном случае большая часть площади отдана под материнскую плату, крошечный кусочек пространства занимает внутренняя часть блока питания (подробнее о нем ниже) и еще часть отведена под съемную двухместную корзину, в нижнюю часть которой можно установить один 3,5” жесткий диск, а в верхнюю – тонкий оптический привод ноутбучного формата.

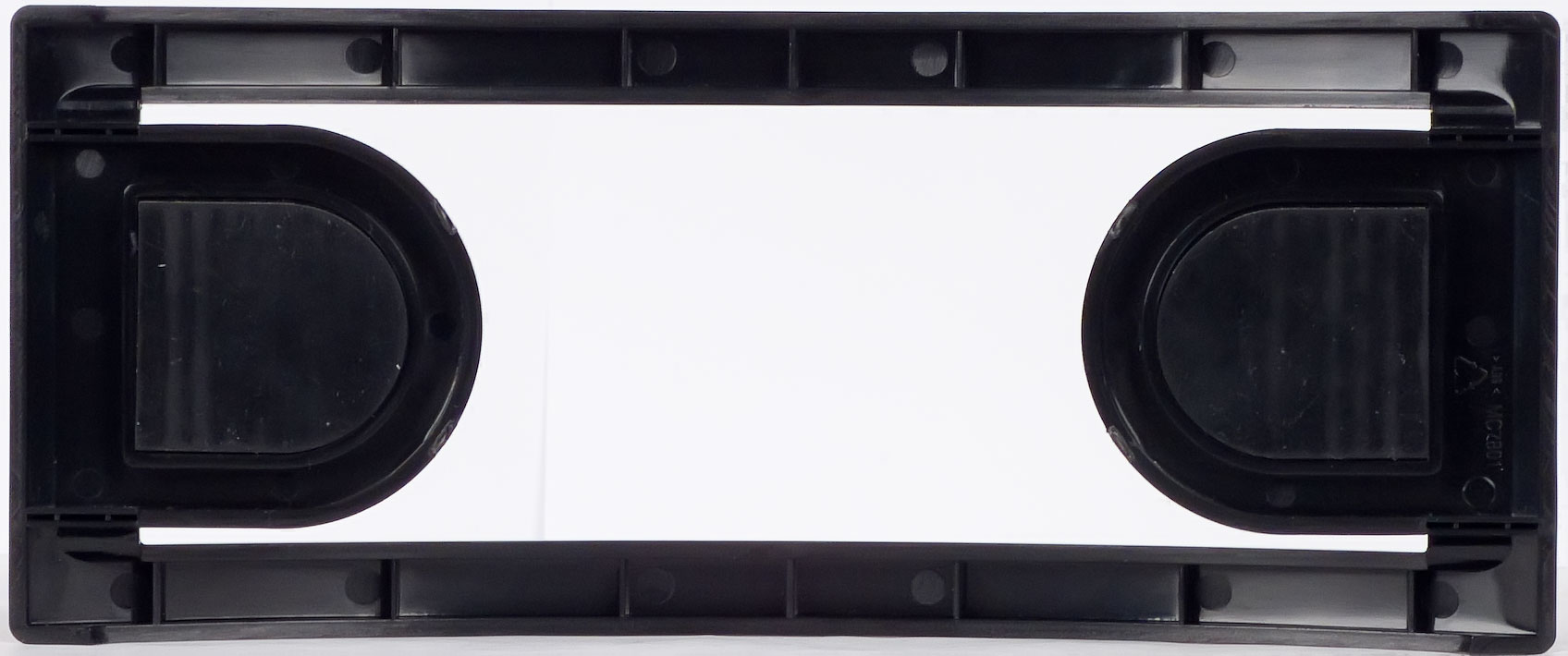

Данный корпус предполагает вертикальную установку, и для придания конструкции большей устойчивости в комплект поставки входит специальная подставка с обрезиненными ножками. Однако на деле оказывается, что выполнена она некачественно: из-за неровностей основания усиливается вибрация и повышается вероятность падения корпуса на бок даже от легкого толчка. Таким образом, FEEL 102 лучше использовать вообще без подставки или даже положить его в горизонтальное положение. Хотя не стоит полностью отрицать вероятность того, что нам на тестирование попал просто бракованный экземпляр.

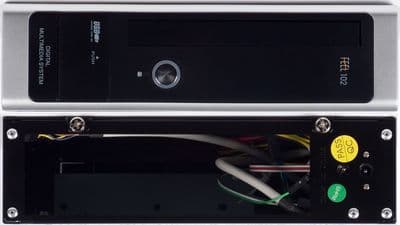

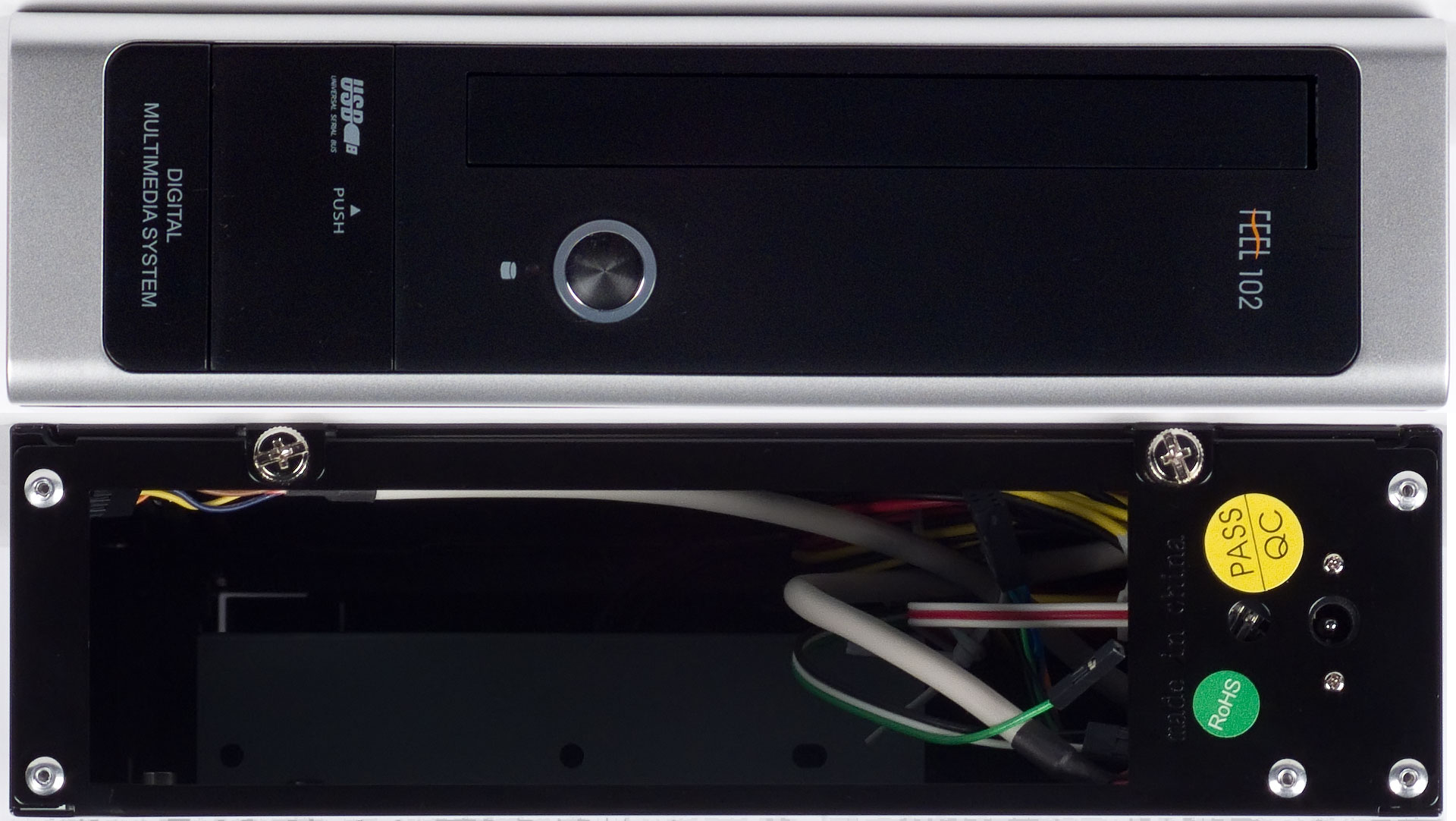

Передняя панель, как мы уже отметили выше, изготовлена из глянцевого пластика. Размеры её по понятным причинам невелики, однако и на такой небольшой площади вполне комфортно разместились заглушка для отсека оптического привода, кнопка включения, совмещенная с индикатором рабочего состояния, и индивидуальный отсек с двумя портами USB и аудио-разъемами.

Кнопку сброса (RESET) творцы из Modecom решили не делать, так что в случае зависания выключать ПК придется длительным удержанием кнопки POWER, что не очень удобно, но не критично. При этом кнопка включения имеет крупные размеры, малый ход и срабатывает с громким щелчком. Во включенном состоянии она по кругу подсвечивается ярким синим светом. Данный диод, при желании, можно не подключать.

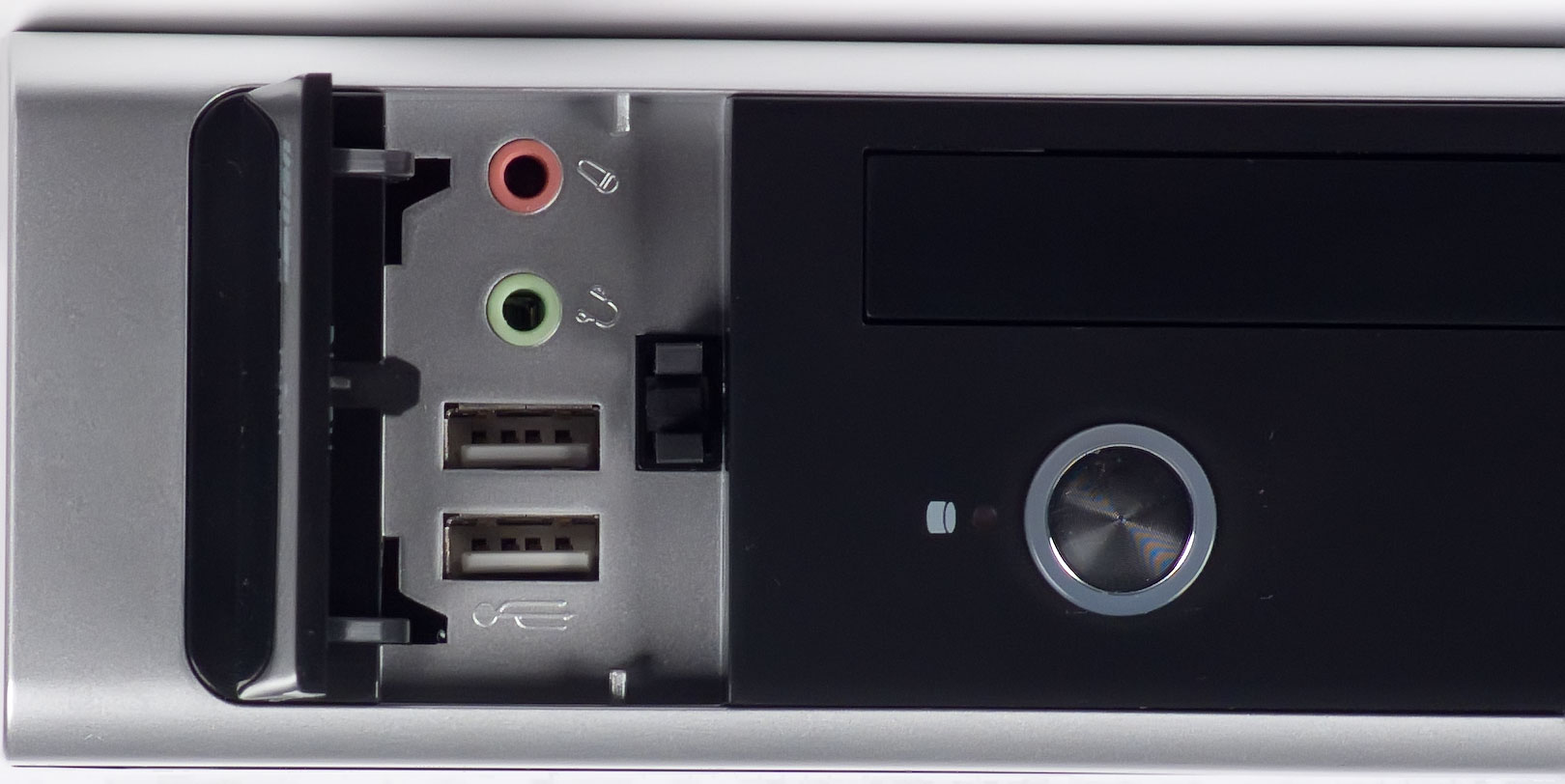

Порты и разъемы на передней панели прикрыты подпружиненной крышечкой. Её механизм срабатывает безупречно, но защелка выполнена из пластика и совсем не факт, что её хватит надолго. Качество самих портов высокое, все они смонтированы непосредственно на шасси и в пластиковой передней панели под них проделаны только отверстия.

Сборка системного блока

Боковая стенка Modecom FEEL 102 крепится на двух винтах с накатной головкой. Снимается и ставится на место она достаточно просто и удобно. Вот только подгонка деталей выполнена не идеально, и в результате между боковой стенкой и передней панелью возникает небольшая, но заметная и не очень симпатичная щель.

Стенки корпуса и все элементы шасси выполнены из качественной стали толщиной примерно 0,8 мм. Не то что бы в mini-ITX системе была действительно нужно столь толстая сталь, но, тем не менее, её присутствие явно не портит общее впечатление от устройства.

Стандартной заглушки для задних портов ввода/вывода в данном корпусе не предусмотрено. Отметим, что с некоторыми платами может поставляться специальная заглушка и дополнительные аксессуары, для преобразования части площади заглушки в место для карты расширения PCI/PCI-E (пример).

Плата устанавливается через стандартные полые шестигранники с резьбой, заранее проставленные производителем. Никаких проблем с качеством резьбы или несовпадением монтажных отверстий в нашем случае не возникло.

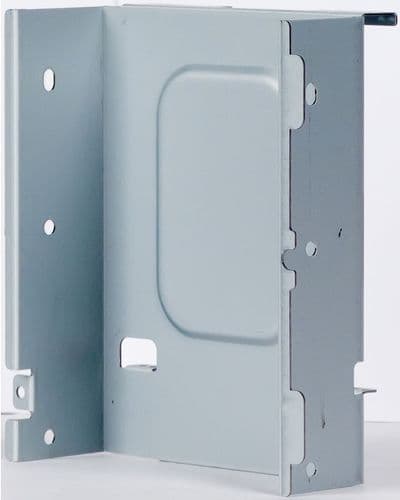

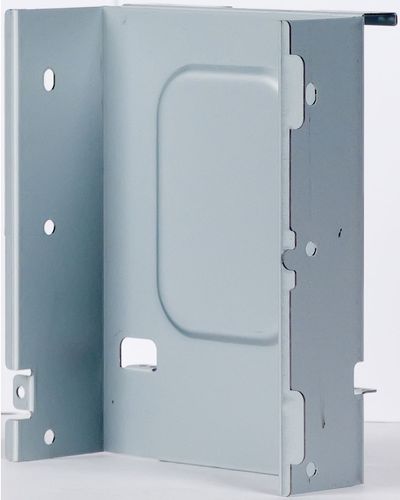

Съемная корзина для оптического привода и жесткого диска крепится к корпусу одним винтом и дополнительно фиксируется за счет двух пазов. Оба устройства крепятся к корзине с помощью обычных винтов под крестовую отвертку. На самом деле немного странно видеть, что mini-ITX корпус рассчитан на применение 3,5” жесткого диска и вообще не имеет посадочных мест под компактные HDD 2,5-дюймового формата. Хотя их, безусловно, можно установить, используя двусторонний скотч и другие «народные средства».

Больше всего проблем неожиданно возникает с демонтажем декоративной пластиковой заглушки, прикрывающей щель на месте оптического привода. Для этого необходимо отогнуть в общем счете четыре тугие защелки и открутить два винта. После чего заглушка сама выпадет и операцию нужно будет проделать в обратном порядке. Все это занимает неприлично много времени, особенно в условиях отсутствия инструкции по сборки – к нам на тест FEEL 102 попал без таковой.

Уровень шума

Данный блок, с одной стороны, можно было бы вовсе пропустить. Ведь у Modecom FEEL 102 нет корпусных вентиляторов и даже мест под них. Да и комплектный блок питания на 60 Ватт тоже работает в бесшумном пассивном режиме.

Но с другой стороны, нельзя полностью списывать со счетов работающий внутри данного корпуса жесткий диск, который вполне может напрягать пользователя своим гулом и стрекотом, ведь ставится mini-ITX корпус намного ближе к уху, чем стандартный ATX или mATX вариант. В нашем случае при установке корпуса в подставку, о недостатках которой мы писали выше, и запуске теста на копирование файлов корпус начинал вибрировать и гудеть достаточно сильно и неприятно.

Мы рекомендуем ответственно подойти к выбору накопителя для установки в данный корпус, отдавая предпочтение моделям со скоростью вращения 5400 об/мин и наименьшим количеством пластин. Вариант со скотчем и 2,5” HDD или даже SSD накопителем тоже не стоит полностью отвергать как недостойные.

Тестирование системного блока с помощью программных приложений

Последний этап представляет собой тестирование с помощью программных средств, осуществляющих сильную нагрузку различных подсистем компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение внутри корпуса. Можно оценить возможности и производительность системы охлаждения корпуса. Для этого этапа будут использованы:

  • Max_Power — ATI Tool (тест 3D View) совместно с PRIME95 (два потока) в течение часа
  • COPYTEST – непрерывное копирование 108 файлов общим объемом 3,41 ГБ в течение 30 минут с одного логического раздела HDD на другой
  • Min_Power – работа компьютера в фоновом режиме с загруженной ОС

Конфигурация тестового стенда:

  • Процессор: Intel Atom N270 (1,60 ГГц, FSB 533 МГц)
  • Память: 1 модуль на 512 МБ Nanya (DDR2-533)
  • Видеокарта: интегрированное ядро Intel GMA 950
  • Жесткий диск: Seagate Barracuda 7200.10 (SATA, 7200 об/мин)
  • ОС: Windows XP SP2

На протяжении всего тестирования температура в помещении находилась на отметке в 24 градуса по Цельсию. Сведения о температуре снимались с помощью программы HWMonitor 1.14.

Температура процессора на первый взгляд может показаться очень высокой и даже опасной, однако это не так. Дело в том, что полученная методом программного измерения цифра – это не точное абсолютное значение. Правильнее было бы обозначить её не 80° С, а «-25», потому что троттлинг у данного процессора начинается (опять же, относительно данных HWMonitor 1.14) со 105° С. Так что запас еще очень не малый.

А вот для жесткого диска корпус явно жарковат, что лишний раз подтверждает – ему здесь не место. Длительная работа при температура близкой к 50° С может негативно сказаться на продолжительности безотказной работы HDD.

Итоги

Корпус Modecom FEEL 102 оставил после себя впечатление добротного продукта, но, как это обычно бывает, не лишенного недостатков. К его достоинствам можно отнести качественную сталь; строгий, но достойный внешний вид и возможность собрать ПК с полностью пассивной системой охлаждения. К сожалению, на момент публикации данной статьи нам не удалось обнаружить предложения по этой модели на price.ru, но, ориентируясь на схожие модели из линейки FEEL 200, можно предположить, что не очень высокую цену – порядка 2000 рублей – тоже можно записать в плюсы протестированной модели.

Из недостатков в первую очередь вспоминается неудачная (возможно бракованная) подставка, не вполне логичный выбор 3,5” жесткого диска в качестве основного и единственного накопителя, а также трудности с демонтажем декоративной заглушки для оптического привода.

 Средняя текущая цена (количество предложений) в московской рознице: Н/Д(0)

Корпус Modecom FEEL 102 предоставлен российским представительством Intel



7 октября 2009 Г.
