Корпус Inwin EAR 002



Конкуренция на рынке компьютерных корпусов становится все более жесткой, все большее число компаний предлагают свои бюджетные решения, удовлетворяющие потребностям подавляющей части покупателей. В таких условиях производителям корпусов более высокого класса не остается ничего, кроме как терять прибыль или выпускать свою бюджетную линейку. Компания Inwin решила пойти по второму пути, выпустив относительно недорогую серию корпусов EAR, с представителем которой мы и познакомимся в данном обзоре.


Физические параметры
Ширина 190 мм
Высота 415 мм
Длина 445 мм
Масса н/д

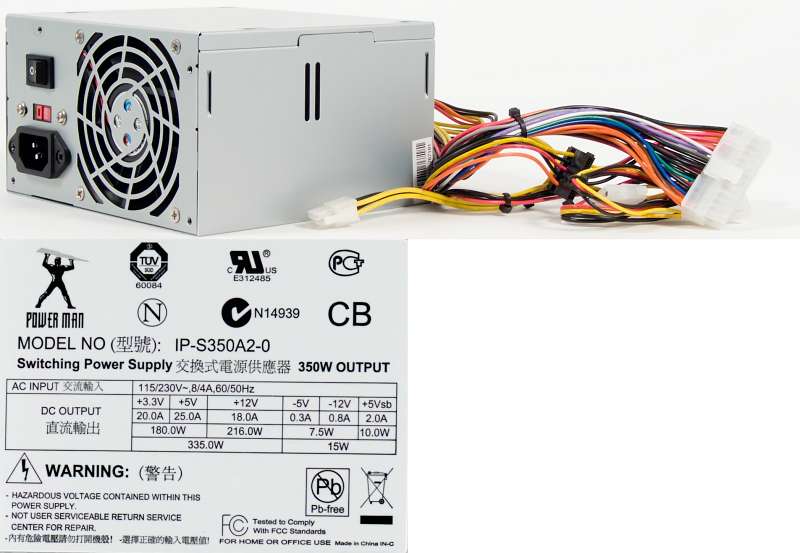

Блок питания Inwin IP-S350A2-0
Фото, Подробное описание
Выходная мощность, Вт
350
Мощность шины 12V, Вт
216

Корпус EAR002 представляет собой типичных размеров middle tower, предполагающий установку как небольших mATX, так и полноценных ATX материнских плат. Со стороны корпус смотрится очень аккуратным и небольшим, его не стыдно будет поставить не только под стол, но и непосредственно рядом с монитором.

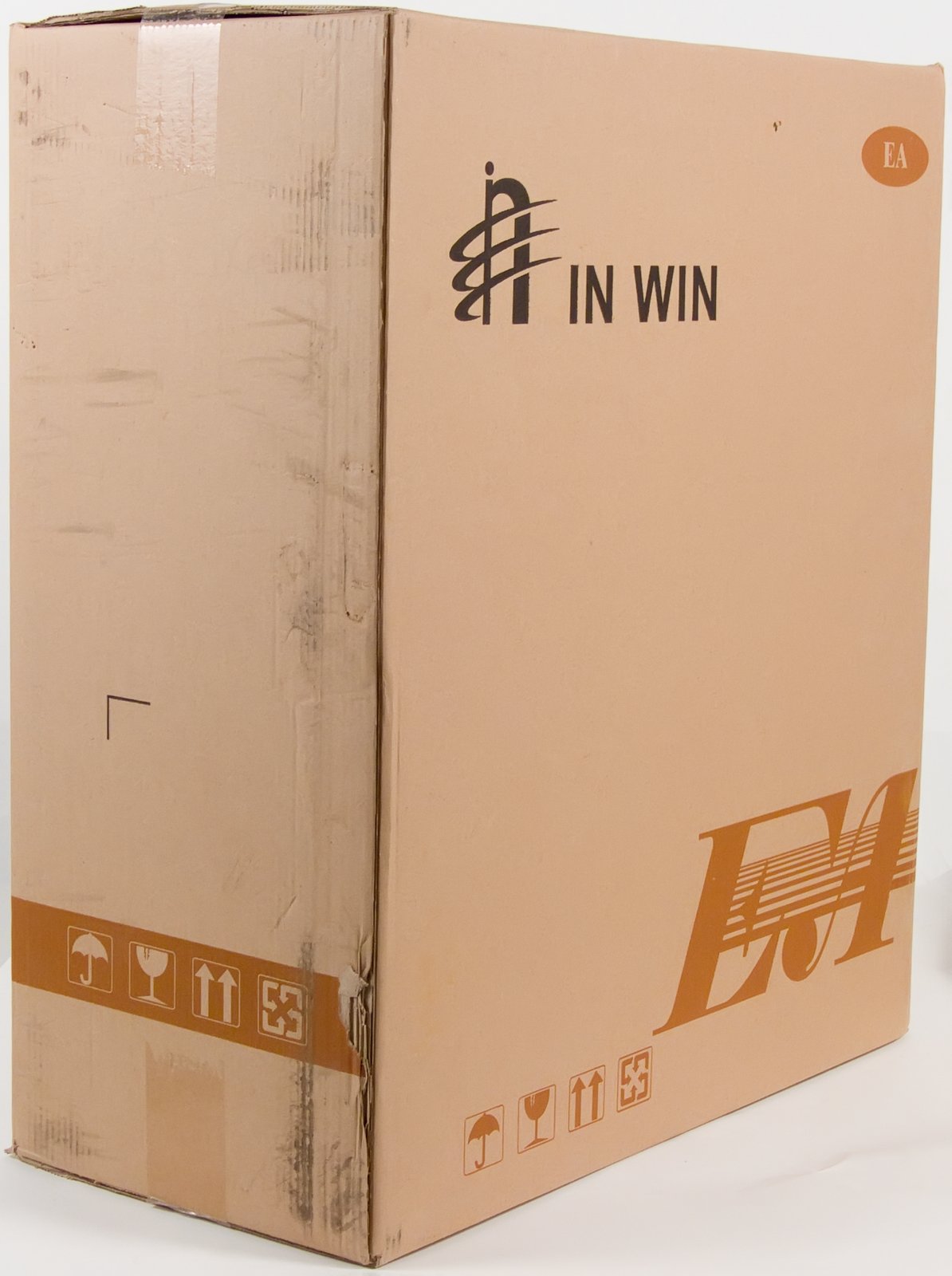

Корпус поставляется в унылой картонной коробке, которая выглядит непрезентабельно, однако свою главную функцию – безопасную транспортировку корпуса – выполняет исправно. Укомплектован корпус также бедно. Собственно, ничего кроме комплекта крепежных винтов и блока питания Power Man получить с EAR002 не удастся. Так что, если хорошее самочувствие всех комплектующих для вас не безразлично, то без покупки дополнительных корпусных вентиляторов (или на худой конец, одного) обойтись не удастся.

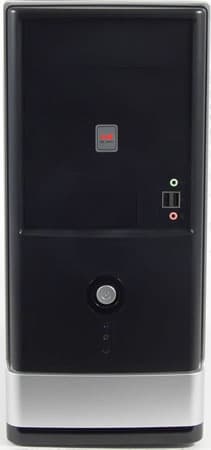

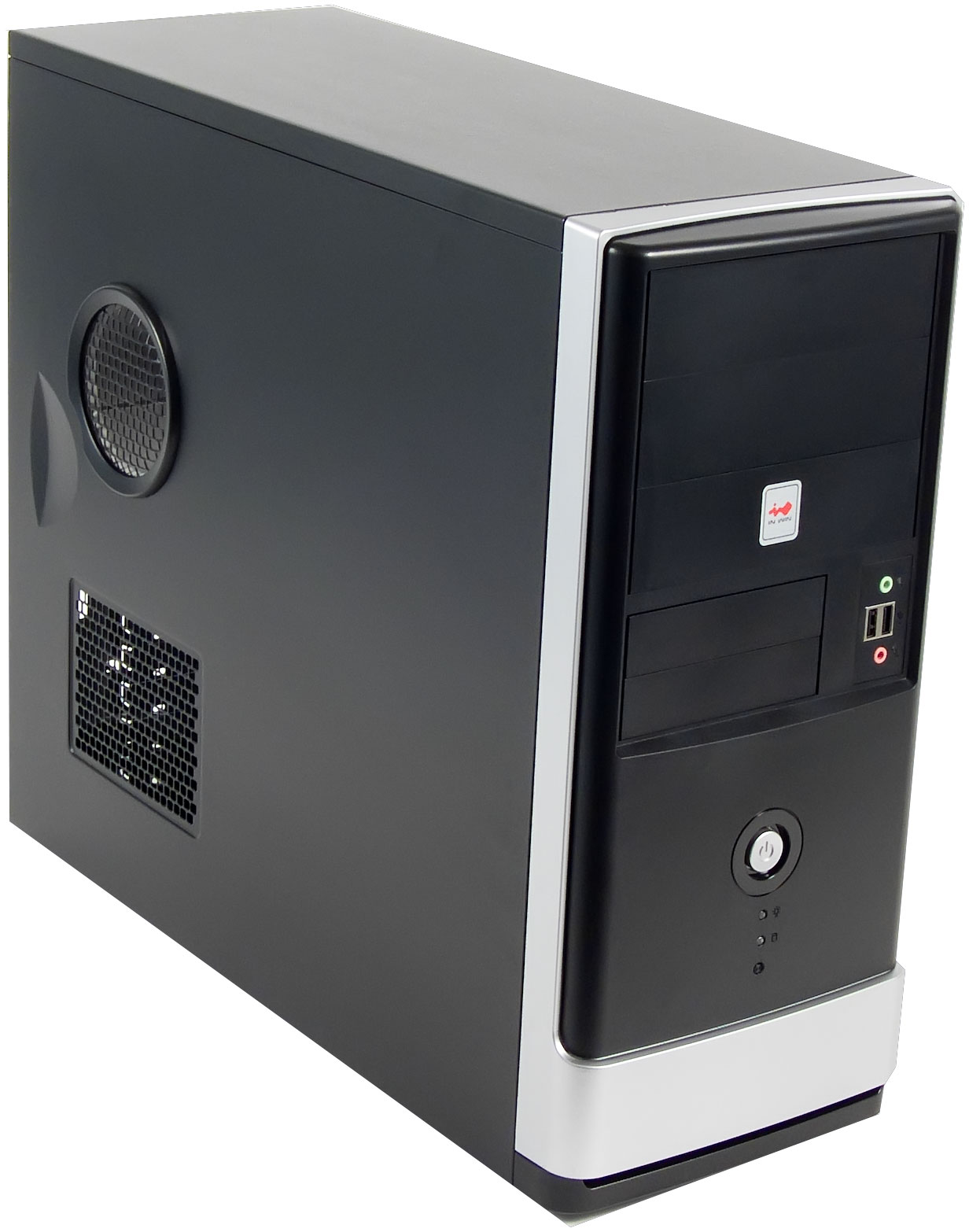

В Inwin постарались максимально удешевить данный продукт, однако на внешнем виде это практически не сказалось. Выглядит корпус значительно дороже своей цены. Первая ассоциация, которая приходит в голову при виде EAR002, — это компьютер, собранный одним из крупных брендов (Acer, HP, FujitsuSiemens). У данных производителей периодически встречаются системные блоки схожего дизайна.

Весь черный пластик на передней декоративной панели окрашен (насколько об этом можно судить по визуальным признакам) в массе. А серебряная вставка сделана методом напыления, причем, слой краски очень тонкий. Сам корпус имеет матовое, немного рельефное, черное покрытие, отпечатков пальцев на котором практически не остается.

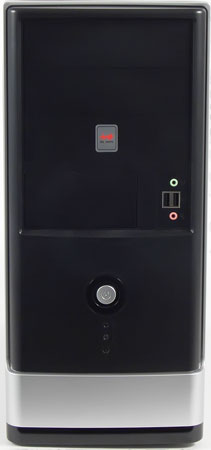

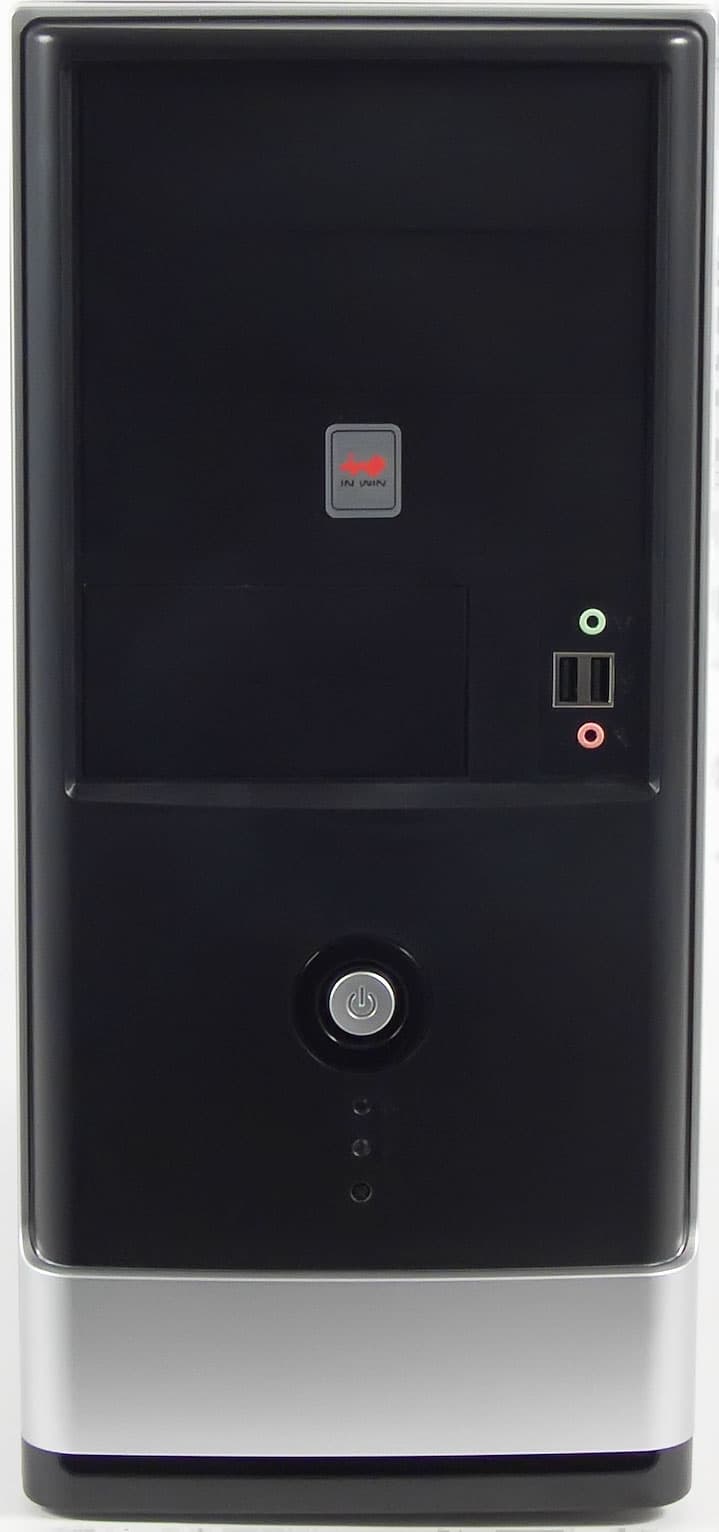

Кнопки включения и сброса расположены чуть ниже центра передней панели. Качество их исполнения нареканий не вызывает, ход кнопок четкий, практически без люфта. Нажимать POWER пальцем вполне комфортно, а с RESET`ом придется постараться — диаметр кнопки достаточно мал, и не каждый палец сможет утопить ее на глубину, достаточную для срабатывания.

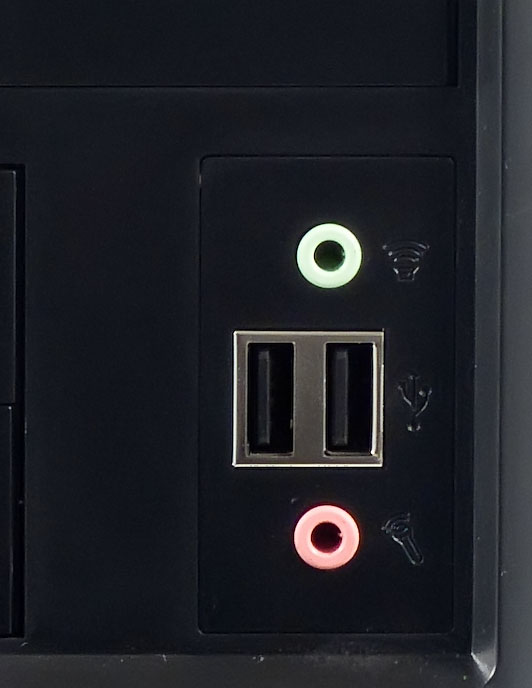

Не лишена передняя панель и стандартного набора из двух USB и двух аудио (наушники и микрофон) разъемов. Здесь экономии не наблюдается — порты выполнены очень качественно. Единственный недостаток — поры USB стоят вплотную друг к другу, а значит с одновременным подключением двух габаритных устройств явно возникнут проблемы.

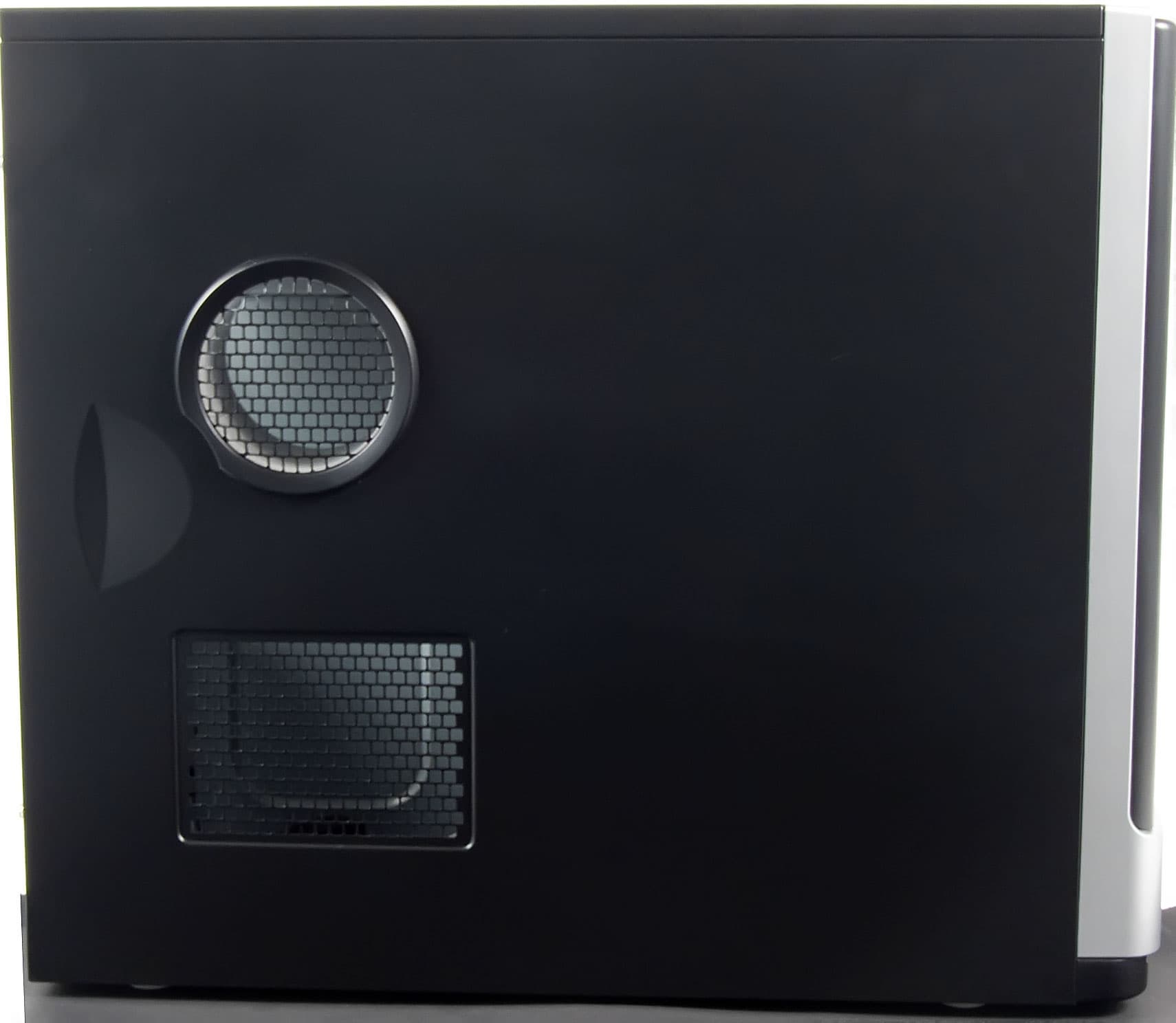

Обе боковые стенки крепятся обычными винтами под крестовую отвертку. Стоит сразу отметить, что все в EAR002 крепится обычными винтами. Никаких салазок и систем безвинтового крепления в нем не предусмотрено. На левой (если смотреть спереди) стенке предусмотрен воздуховод для процессорного кулера. Его можно регулировать по высоте или вовсе снять, если в том возникнет необходимость.

Толщина применяемой в корпусе стали минимальна — всего 0,6 мм. Боковые стенки довольно сильно «гуляют» в руках, а жесткие пластиковые ножки способствуют развитию вибрации при работе корпуса на твердой поверхности. Ругать за это практически бессмысленно, ведь мы имеем дело с бюджетным решением, для которого использование такой стали является привычным технологическим решением, связанным с удешевлением конечного продукта.

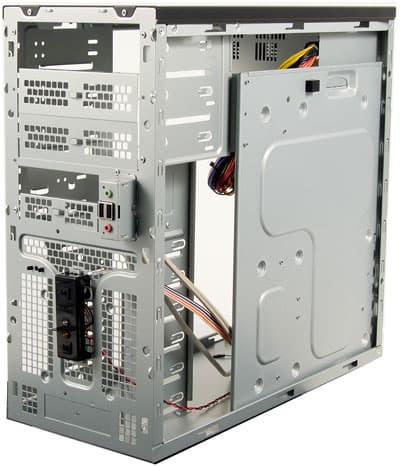

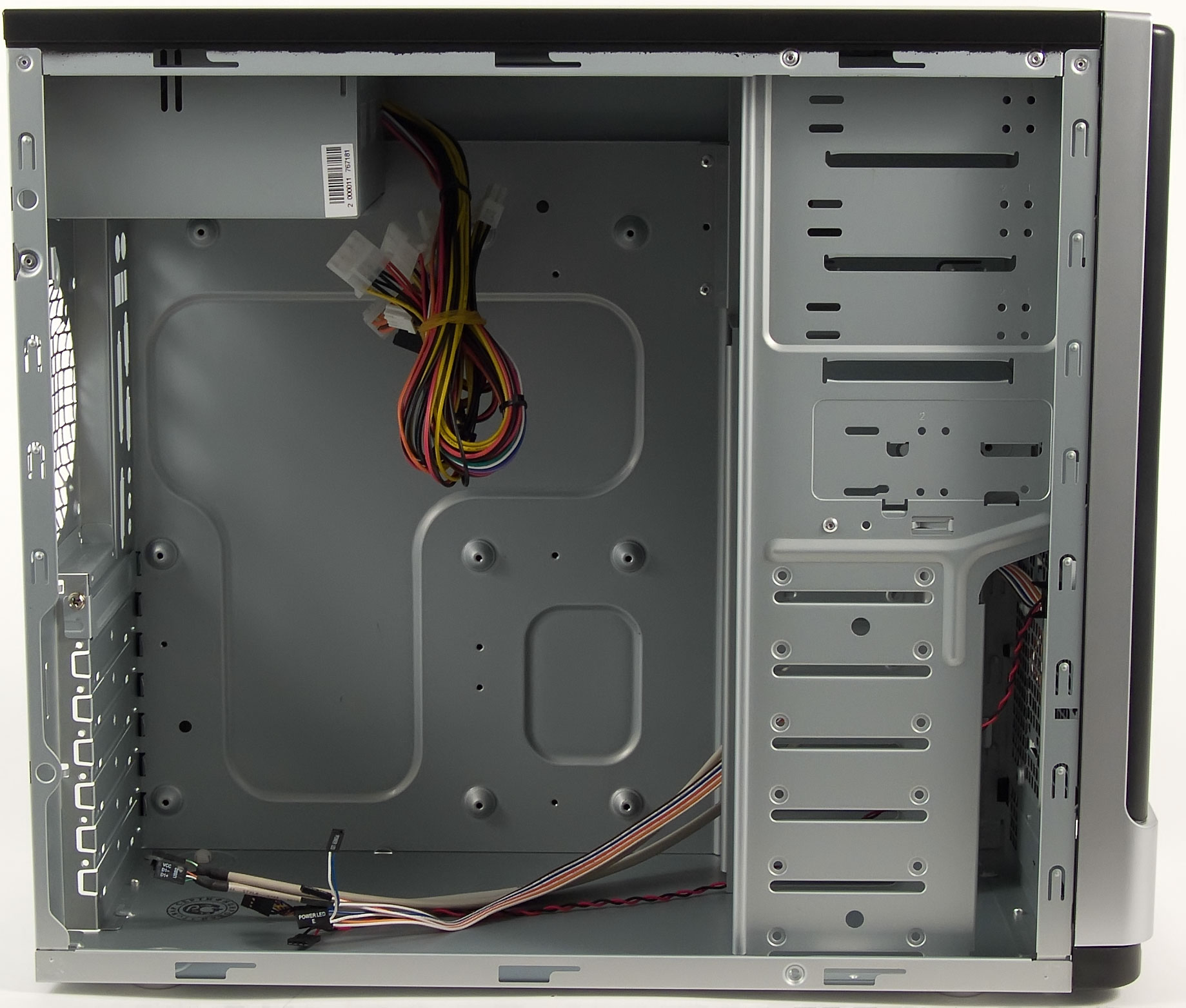

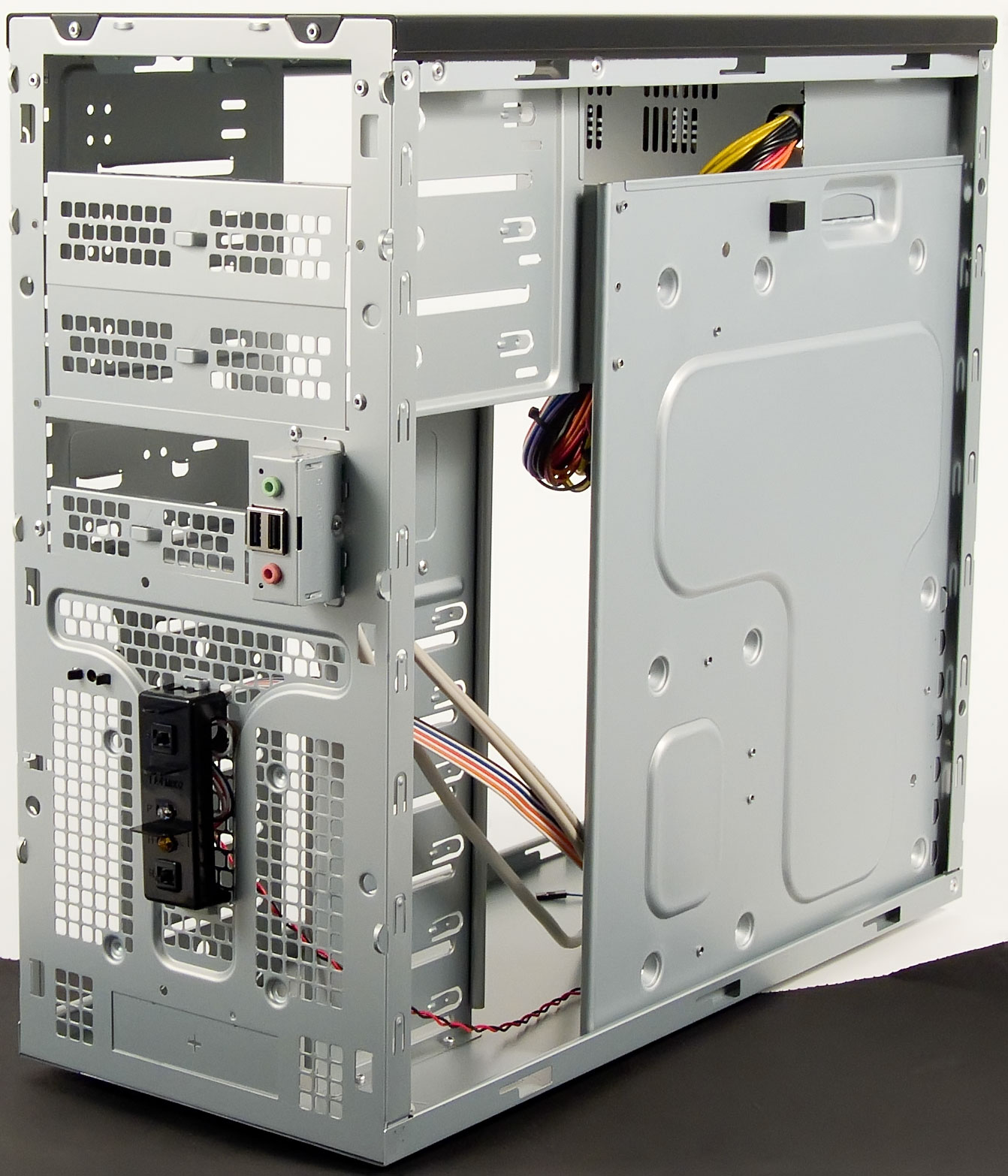

Шасси корпуса также не впечатляет – все очень просто и стандартно. Отметить стоит только полноценный стальной лист в качестве подложки материнской платы, ведь часто на его месте оказывается лишь «прозрачный» каркас.

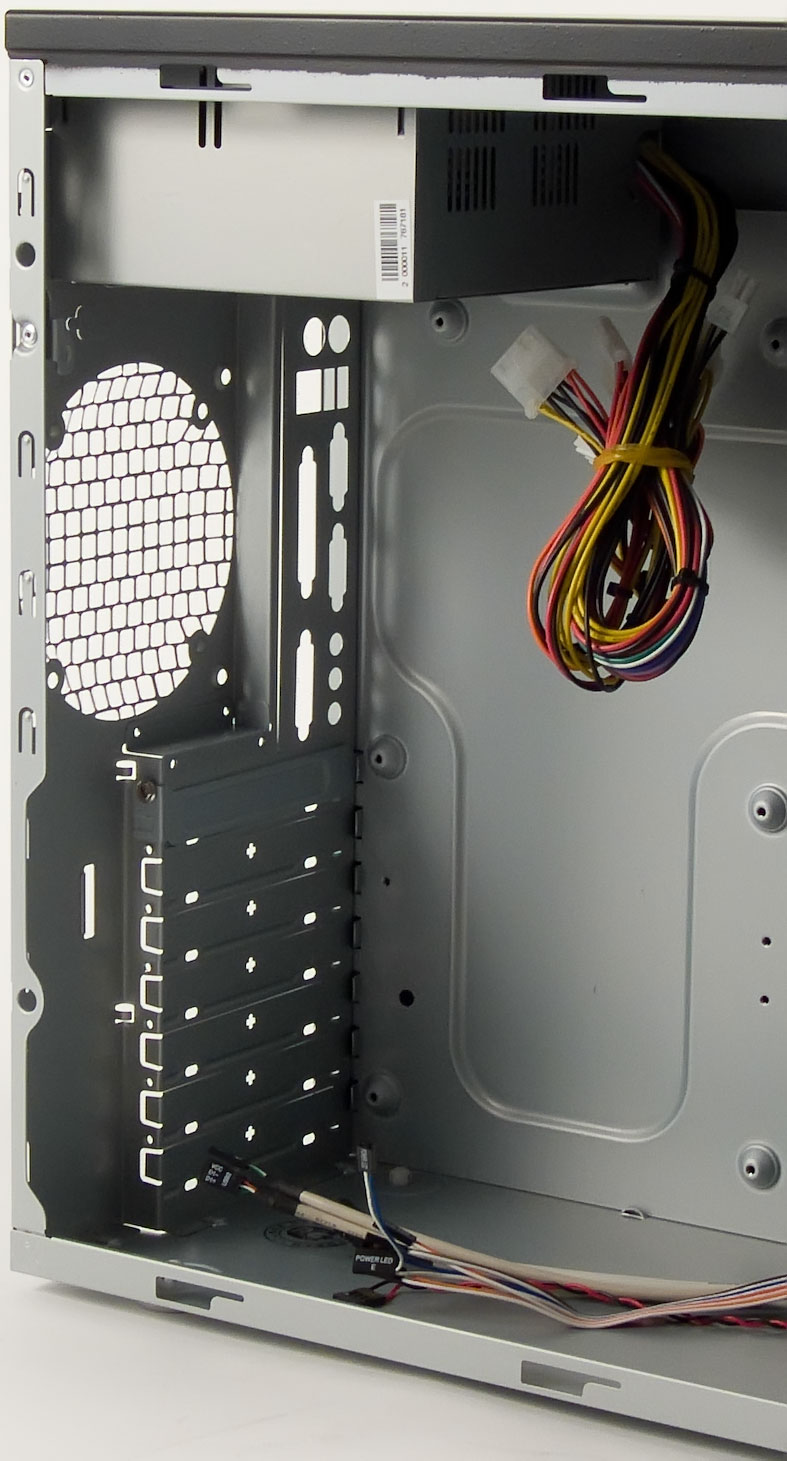

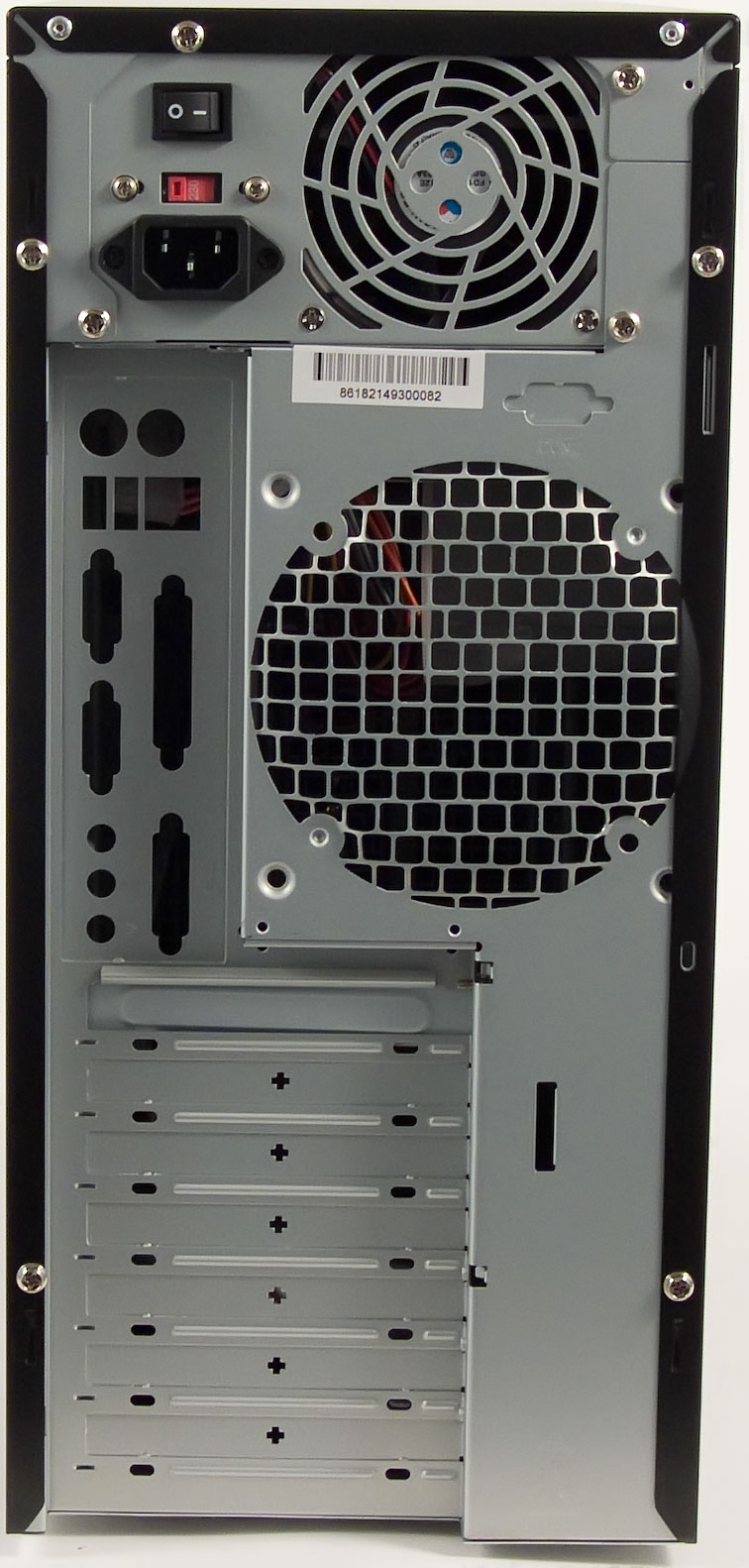

Посадочных мест под вентиляторы всего два — на задней стенке, на уровне процессорного кулера, и на передней — в районе корзины для жестких дисков. При беглом осмотре, кажется, что Inwin можно похвалить за удачное решение с применением двух 120 мм посадочных мест. Однако, присмотревшись, становится ясно, что на переднюю стенку можно установить только 92 мм вентилятор, несмотря на достаточное количество свободного места и обильную перфорацию. Переход на решение «два по 120» дается Inwin особенно тяжело. Возможно, в обновленной бюджетной линейке оно все-таки появится, а пока — первый засуженный минус в копилку EAR002.

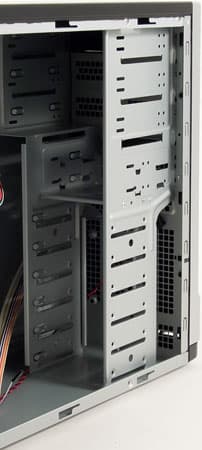

Остальные детали интерьера не заслуживают особого внимания. Все накопители устанавливаются в несъемные корзины и крепятся на обычные винты. Платы расширения также просто прикручиваются пусть и не самым удобным, зато надежным винтовым способом.

Для установки накопителей и других компонентов, в шасси предусмотрены следующие посадочные места:

  • 5,25" — с внешним доступом — 3 штуки;
  • 3,5" — с внешним доступом — 2 штуки;
  • 3,5" — для установки HDD — 6 штук.

Пылевые фильтры отсутствуют в корпусе как класс.

Тестирование эргономических характеристик системы вентиляции корпуса

Поскольку корпусных вентиляторов в комплекте поставки нет, то оценивать можно только шум, издаваемый комплектным блоком питания. Охлаждается Power Man стандартным 80мм вентилятором, однако трудится при низкой нагрузке на удивление тихо. По мере нагрева БП, вентилятор начинает раскручиваться все быстрее и быстрее, и примерно после часа работы ПК шум его достигает довольно высоких, но все еще приемлемых значений. Весьма достойный, учитывая откровенную бюджетность блока питания, результат.

Данный этап тестирования проводился в комнате, площадью 9 кв. метров, все имеющиеся в ней электроприборы были отключены, уличный фоновый шум был крайне низким.

Сборка системного блока

Начинается сборка, как обычно, со съема заглушки задних портов ввода/вывода. Здесь она закреплена в двух точках, на её снятие у неподготовленного пользователя может уйти несколько минут. Однако, опытный сборщик всегда хранит под рукой кусачки, помогающие заглушке покинуть насиженное место буквально за несколько секунд.

Материнская плата устанавливается на заранее проштампованные полусферы с резьбой, что также позволяет сэкономить минуту-другую на самостоятельном вкручивании латунных шестигранников. Проблем с совпадением отверстий и качеством резьбы в нашем случае не возникло.

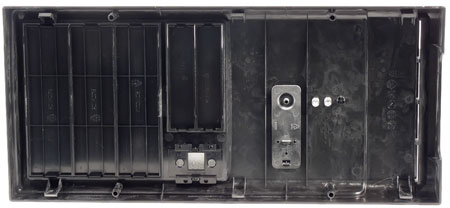

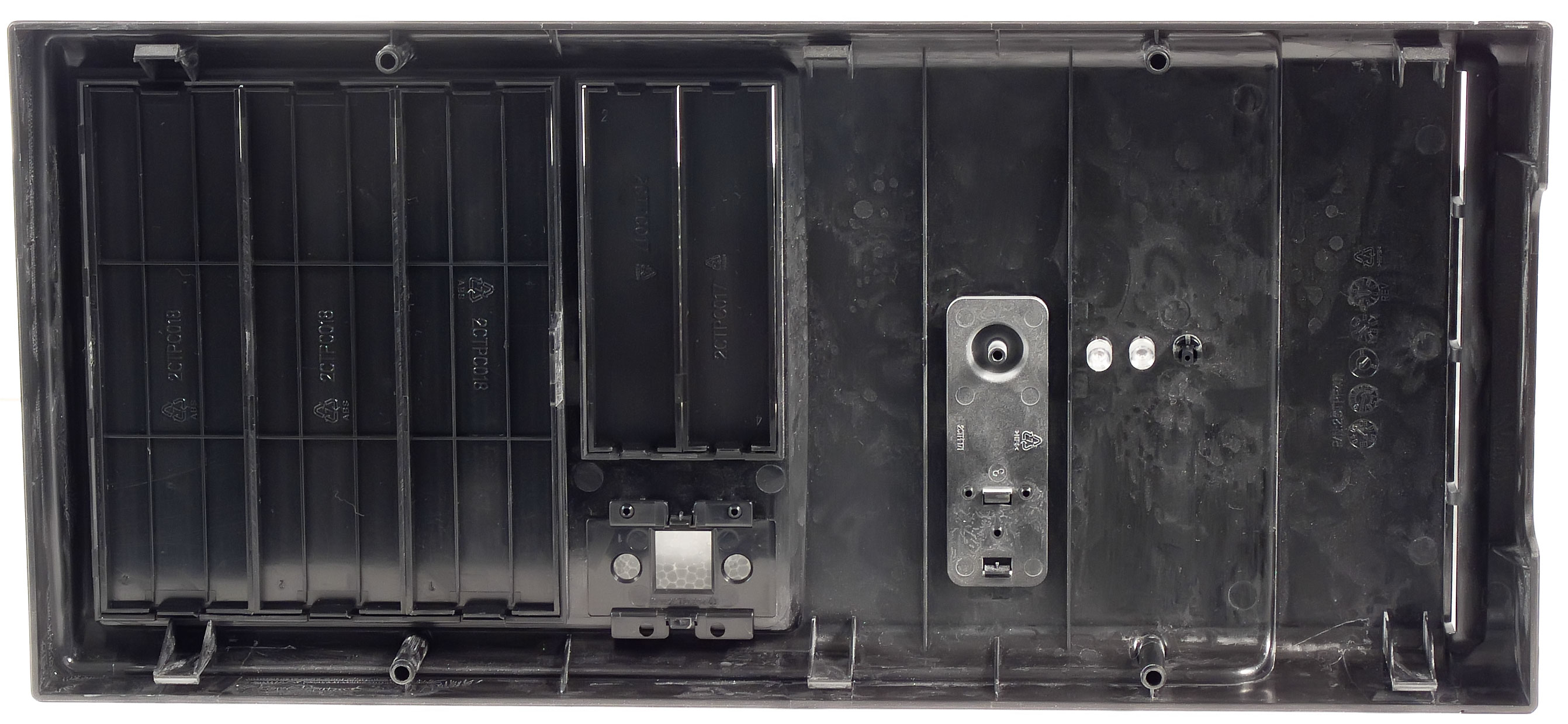

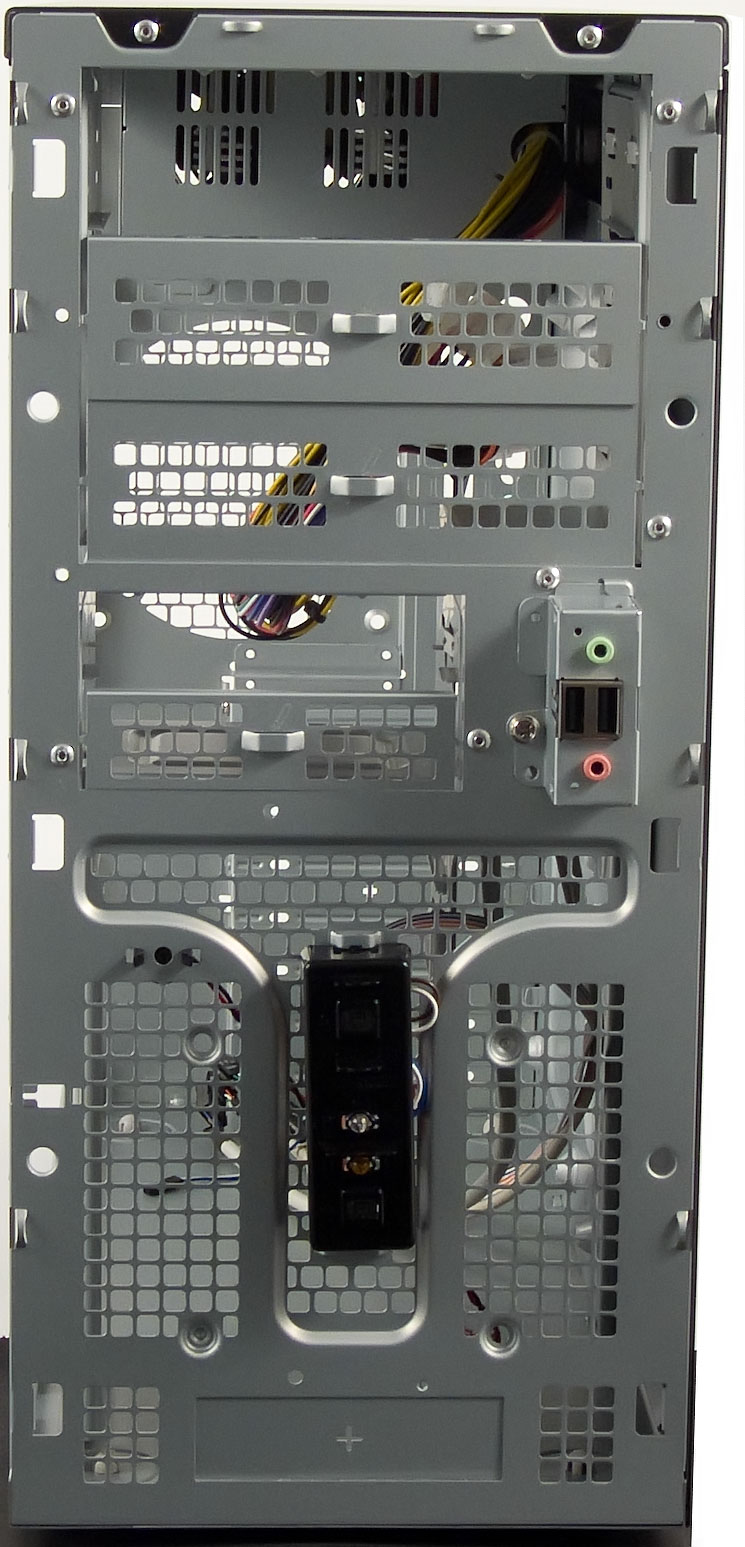

Передняя панель крепится на шести пластиковых распорках, податливо отщелкивающихся при достаточно небольшом давлении пальцами. Что радует – снимается панель полностью, как и в более дорогих моделях от Inwin. Так что менять приводы в уже собранном корпусе будет несколько проще, да и блоки кнопок и портов в металлическом исполнении выглядят более солидно и качественно.

Если вы все же решили установить в EAR002 один или два корпусных вентилятора (что мы настоятельно рекомендуем сделать), то трудностей это не составит. Шасси корпуса достаточное легкое, поэтому наклонить его, придержать вентилятор одной рукой и закрутить пару винтов другой, можно буквально за минуту.

Отметим, что на заднюю стенку вентилятор необходимо прикрутить четырьмя винтами, а на переднюю всего двумя – еще два отверстия занимают импровизированные стальные распорки. Жесткость крепления в обоих случаях достаточная.

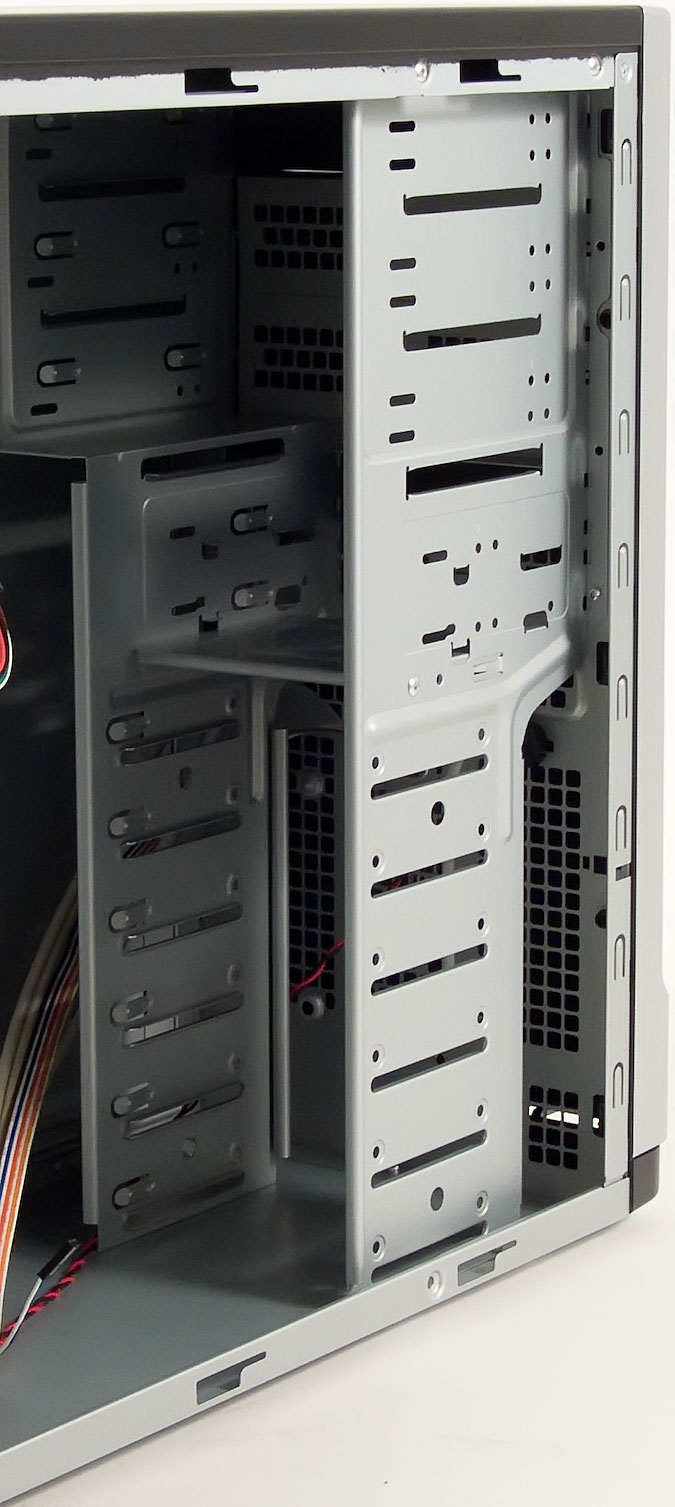

Проблем с установкой устройств в трех- и пятидюймовые отсеки не возникает. Стоит отметить лишь небольшое новшество (по крайней мере, раньше такое решение нам не встречалось), применяемое в этих отсеках: в боковых стенках есть небольшие участки с прорезями, металл в которых немного утоплен внутрь, представляя собой своеобразную распорку.

Такое решение несколько улучшает контакт привода или жесткого диска с отсеком, уменьшая тем самым риск возникновения вибраций. К тому же для надежной фиксации в таком случае достаточно трех, а не четырех винтов. Возможно, что такое решение негативно скажется на удобстве установки устройств с нестандартными габаритами, однако, обычный и низкопрофильный жесткие диски удалось установить без каких-либо дополнительных ухищрений.

Заглушки для дополнительных плат расширения необходимо выломать отверткой, после чего зафиксировать саму плату одним винтом. Забавно видеть, что в EAR002, как и во многих других корпусах, производителем заранее выломана самая верхняя заглушка, при этом еще ни разу видеокарта, вставленная в верхний PCI-E (а ранее в AGP) слот, в это подготовленное отверстие не попала.

Подключение фронтальных разъемов осуществляется следующим образом:

  • USB – двумя пятиконтактными разъемами;
  • Audio – монолитным десятиконтактным разъемом.

Аудио разъемы поддерживают только устаревающий, но все еще достаточно распространенный стандарт AC`97, так что если материнская плата не поддерживает ничего кроме HDA, то пользоваться наушниками через разъем на передней панели не удастся.

Хочется сказать несколько слов о комплектном блоке питания — о количестве его разъемов. Их крайне мало и едва-едва хватает на сборку самого примитивного ПК с одним жестким диском и оптическим приводом. Тем самым Inwin как будто подчеркивает, что место EAR002 — под столом у офисного работника, довольствующегося типичным бюджетным решением.

Удобство сборки в данном корпусе можно оценить на четыре. Винты с накатной головкой и качественные салазки, безусловно, были бы удобнее в большинстве случаев, однако лучше взять в руки безотказную отвертку, чем бороться с капризами дешевых безвинтовых (ToolFree) решений.

Тестирование системного блока с помощью программных приложений

Последний этап представляет собой тестирование с помощью программных средств, осуществляющих сильную нагрузку различных подсистем компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение внутри корпуса. Можно оценить возможности и производительность системы охлаждения корпуса. Для этого этапа будут использованы:

  • MaxPower — тест 3D View совместно с двумя потоками PRIME95 в течение часа;
  • СOPYTEST — непрерывное копирование 176 файлов общим объемом 1,88 ГБ в течение 30 минут с одного раздела HDD на другой;
  • MinPower — режим повседневной работы с фоновой нагрузкой.

Конфигурация тестового стенда:

  • процессор Pentium D 805 2,66 ГГц;
  • кулер Zalman CNPS9500;
  • системная плата ASUSTek P5B-E;
  • видеокарта MSI GeForce 6800;
  • оперативная память Corsair DDR2 533 МГц, 2048 МБ;
  • жесткий диск Seagate 160 ГБ SATA2.

В данном случае система вентиляции тестировалась в двух конфигурациях:

  • с вентилятором GT-12025-BDLA1 на задней, и GT9225EBDL-1 на передней стенке шасси
  • без установленных корпусных вентиляторов


Цифры в данном случае лучше слов. В более шумном режиме с использованием двух корпусных вентиляторов все компоненты системы не испытывают каких-либо проблем с перегревом даже в режиме максимальной нагрузки. Вентилятор типоразмера 92 мм со своей задачей справляется, однако шумит при этом значительно сильнее своего 120 мм аналога.

Неожиданно хорошо себя проявил и безвентиляторный режим, обеспечивая температуры компонентов (в особенности жесткого диска и CPU) несколько ниже, чем в намного более дорогих корпусах. Здесь, по всей видимости, положительно сказывается обильная перфорация шасси на передней и боковой стенках корпуса, а также хороший контакт HDD со стальной корзиной.

Стоит напомнить, что в комплекте поставки корпусные вентиляторы отсутствуют, и стандартным режимом функционирования системы охлаждения корпуса является именно безвентиляторный режим.

Итоги

После сборки и тестирования можно довольно смело утверждать, что бюджетный корпус в исполнении Inwin удался. Безусловно, ему присущи практически все особенности недорогих корпусов, такие как: тонкая сталь, простое, низкофункциональное шасси и отсутствие пылевых фильтров.

В то же время и похвалить EAR002 есть за что: приятный дизайн, дорогая конструкция механизма передней панели, отсутствие проблем с некачественной резьбой и какими-либо перекосами.

Радужную картину несколько портят всего два момента. Во-первых, это отсутствие возможности поставить два вентилятора типоразмера 120 мм, притом, что места свободного под них явно хватает. А, во-вторых, достаточно слабый блок питания, с очень ограниченным количеством доступных разъемов.

Советовать такой корпус к покупке домой можно с большой натяжкой, если, конечно, не предполагается сборка ПК начальной, «офисной» категории. А в бюджетных рабочих лошадках класса «собрал и забыл» EAR002 сможет проявить себя весьма достойно, на уровне популярного шасси TSAA от Foxconn.

 Средняя текущая цена (количество предложений) в московской рознице: Н/Д(0)



Корпус Inwin EAR002 предоставлен дистрибьютерским центром Тайпит
