Корпус InWin X633

Классический Full Tower


Напольное размещение предполагается для того, чтобы поставить ПК в уголок. При этом в качестве монитора используется ЖК-телевизор, Toshiba 37X3000PR, вполне подходящий и для просмотра фильмов, и для игр, и для работы. Тонкость состоит в том, что планируется прикрепить его к стене, а комфортное расстояние для работы с 37" матрицей при разрешении 1920 × 1200 составляет не менее полутора метров. Поскольку работы, связанной с набивкой текстов, немного (она выполняется в другом месте), то и самого рабочего стола не предполагается, хватит и кресла с беспроводным комплектом. Можно было бы разместить ПК в стойке для бытовой аудиоаппаратуры, как теперь модно. Но в чём проблема — у нас её нет. Все функции по воспроизведению аудио и видео возложены именно на этот компьютер. Так что множить сущности без необходимости нежелательно, а корпус нужно куда-то поставить. Проще всего — в угол, на пол. И если Midi Tower неплохо смотрится на полке под столом, то в углу он выглядит как-то сиротливо. Тем более что есть и второй критерий выбора.

В настоящее время максимально доступные жёсткие диски имеют ёмкость в 1 ТБ, а эффективные, с точки зрения стоимости за ГБ пространства, — в районе от 0,5 до 0,75 ТБ. С точки зрения видеофайлов, оптимальных для просмотра на большом экране, это совсем небольшие объёмы информации. Даже если отвлечься от 50 ГБ BRD в исходном варианте (которые трудно найти и ассортимент оставляет желать много лучшего), особенно с русской звуковой дорожкой. Неспешное их продвижение к пользователю породило желание у людей, более предприимчивых, чем неповоротливые правообладатели, заполнить вакуум на рынке. Результатом стало то, что всевозможные обменные сети заполнены пережатыми вариантами релизов высокого разрешения с приклеенной вручную русской звуковой дорожкой. Без потери разрешения и качества такие файлы имеют размер в районе 9 ГБ, или одного двухслойного DVD-диска. При грамотной паковке качество не страдает, потому что современные ЦПУ, стоящие в новых ПК, имеют мощность, значительно превосходящую мощность специализированных процессоров бытовых устройств. То есть просто возможна большая степень компрессии.

Обсуждать лицензионность, правомерность и легальность такого подхода мы здесь не собираемся по одной простой причине — факт очевиден, и отрицать его глупо. Вместо того чтобы отлавливать домашних «пиратов», крупным поставщикам развлекательных материалов лучше продумать свою стратегию предоставления легальных копий пользователям по адекватной цене и на удобном носителе, коим в условиях доступности безлимитного интернета он же и является. А пока титанические потуги господина Джобса, в одиночку воюющего с правообладателями за распространение видеофайлов через Apple Store, разбиваются об их косность.

Даже на терабайтном диске, и даже пережатых кинофильмов высокого разрешения уместится всего лишь сотня, а это совсем немного. Ещё есть музыка, правообладатели которой, прошляпив формат mp3 и интернет-бум, теперь уже только горько сетуют на свою тяжёлую долю, не в силах изменить ситуацию. Есть совершенно законные личные данные, те же фотографии и видеоматериалы, отснятые на камеру. Есть архивы, которые стоит держать на разных дисках как минимум.

Всё это ведёт к тому, что много дискового пространства не бывает, и, к сожалению, одним диском его обеспечить очень сложно. Поэтому нужно много посадочных мест под диски. Даже оставляя в стороне тот факт, что массовые чипсеты уже давно поддерживают массивы RAID. Просто потому, что при дешёвых реализациях этой технологии потенциальные опасности велики, а выгоды неявны.

Третий пункт состоит в том, что мы — давние приверженцы продукции компании InWin. В последние годы не устраивает качество блоков питания и вентиляторов, поставляемых в комплекте с корпусами, но сами корпуса, их отдельные модели, безусловно, достойные. Любимый многими «админский» Q500, достаточно давно снятый с производства, всё ещё можно встретить и в качестве настольной машины у требовательных пользователей, и в качестве напольной — в роли небольшого самосборного сервера. Можно сказать, что герой сегодняшнего обзора является его прямым потомком, только получился большой разрыв между уходом той модели и совсем недавним появлением X633. А для настольных вариантов у нас фаворит J523, который вполне устраивает и эстетически, и как шасси. Только он неохотно приемлет в своё нутро больше трёх дисков. Посему по тексту не удивляйтесь, отсылаем к прошлым удачным решениям InWin — как приверженцы марки, будем критиковать жёстко и бескомпромиссно.

В четвёртых, личные пристрастия. Материал — сталь, дизайн — классический, цвет — чёрный, хорошее охлаждение. Прозрачные стенки, аналоги новогодней ёлки и прочие подростковые «крутые» штучки не приветствуются. Блок питания должен приобретаться отдельно от корпуса.

В связи с такой постановкой вопроса рассматривался ещё Thermaltake Armor, но решительно отпугнули дверки. Как оказалось, демонтировать их без ущерба для внешнего вида нереально. Не очень понравилось и выхлопное отверстие на верхней панели — в выключенный ПК всегда будет сыпаться пыль. Хотя, в целом, корпус замечательный.

Вторым кандидатом был Cooler Master CM Stacker, в нём смутило опять же посадочное место для вентилятора на верхней панели, а также дороговизна и плохая доступность на нашем рынке важных опций — корзины для жёстких дисков и для 3,5" внешних устройств. Хотя продукт тоже во всех отношениях достойный.

Финальным аргументом в пользу InWin стала цена, в два раза меньшая, чем у поименованных конкурентов. Посему, обнаружив его на сайте производителя, немедленно запросили для стенда в российском представительстве компании и вскоре получили. Далее, после столь затянувшегося вступления, опишем по принятой в разделе методике сам корпус, формально и подробно.



Физические параметры
Ширина 210 мм
Высота 520 мм
Длина 520 мм
Вес ~ 11 кг

Корпус поставляется в обычной серо-жёлтой коробке, внутри — сам корпус, в целлофановом пакете и распорках из пенопласта. Внутри него заглушки и салазки для дисков, а также пакетик с саморезами и шестигранниками для крепления материнской платы, и два прижимных устройства для длинных плат. Блока питания нет (как и запрашивалось), предустановленно три вентилятора.

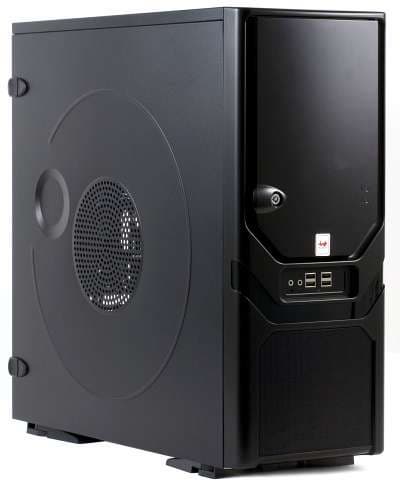

Шасси изготовлено из стали SECC толщиной 0,8 мм, все края аккуратно завальцованы, травмировать руки при сборке не должны. Обе боковые стенки съёмные, крепятся снизу за счёт П-образного жёлоба на них, сверху — на пять зацепов. Сзади крепление защёлками из пластика, но их можно снять и использовать винты, отверстия для этого предусмотрены. На левой стенке — три круговых ребра жёсткости, выполненных как элемент дизайна. На правой стенке — два таких ребра и большой круг, занятый вентиляционными отверстиями. При желании, не составит труда укрепить под ним 12 см вентилятор. Под правой стенкой предусмотрен микропереключатель датчика вскрытия корпуса, имеется петля для запирания её на замок.

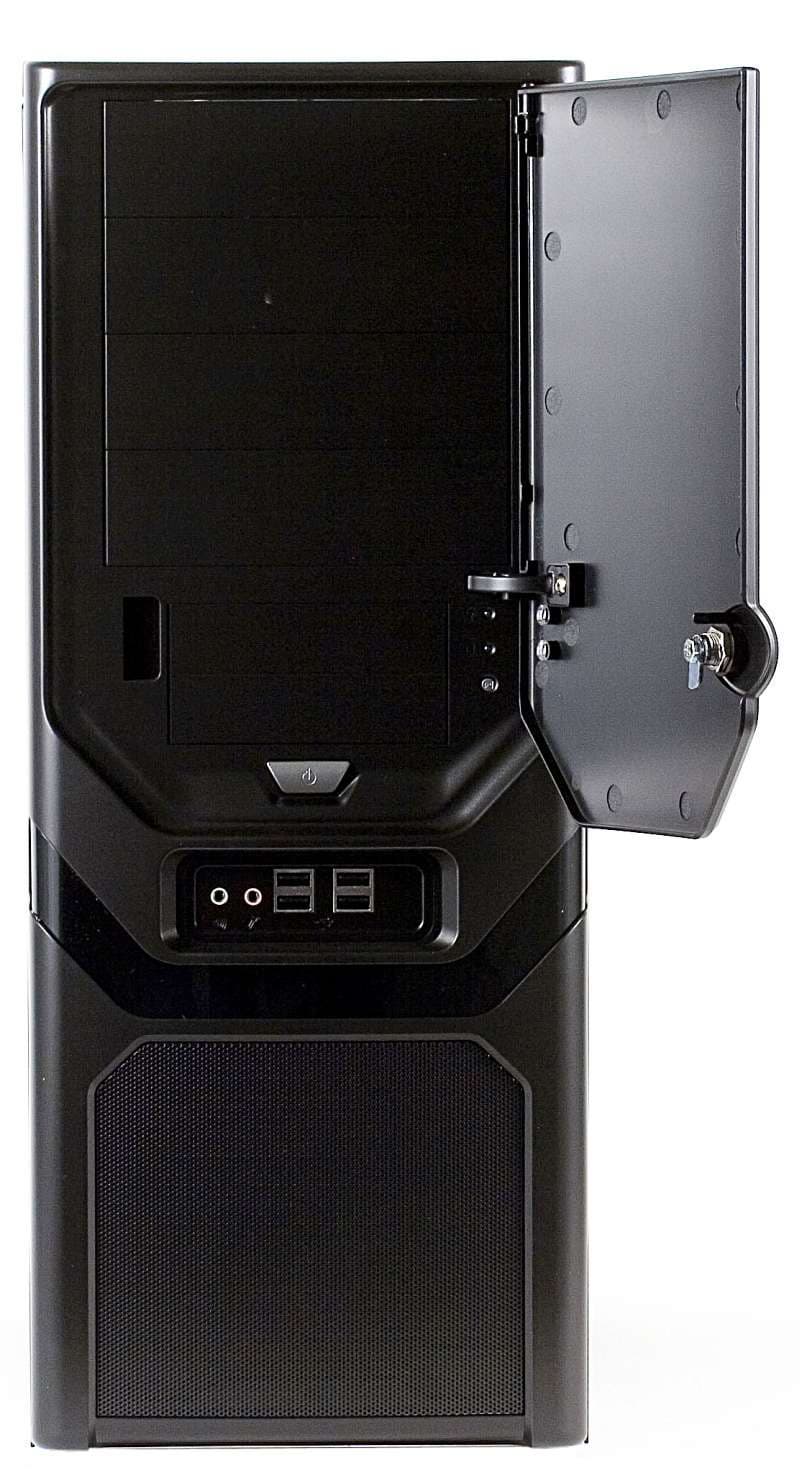

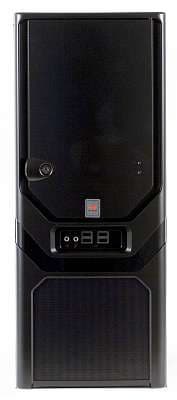

Лицевая панель в основном из матового чёрного пластика, крашенного в массе. Все активные элементы — порты USB и аудио, кнопки и светодиоды вынесены на металлическую основу, и при снятии панели там и остаются, что очень удобно. Крепится она к основе на три пластиковых защёлки с каждой стороны, легко снимается и ставится на место.

Нижняя часть панели занята металлической пластиной с частыми отверстиями диаметром около миллиметра, призванными служить одновременно для притока воздуха и фильтрации пыли. Это лучше, чем ничего, но полноценного пылевого фильтра не заменяет. За этой пластиной пластиковые «жалюзи» с наклонными прорезями, для окончательной фильтрации пыли. За ними, на шасси находятся два вентилятора диаметром 8 см для обдува жёстких дисков, расположены друг над другом. Выше воздухозабора — узкая полоска чёрного плексигласа, полупрозрачная. Под ней съёмная заглушка, вместо которой можно вмонтировать панель с часами, таймером и отображением температуры. К ней в комплекте идёт два датчика-термометра, ещё два можно докупить отдельно. Управления вентиляторами не предусмотрено. Эта панель не была предоставлена на тестирование.

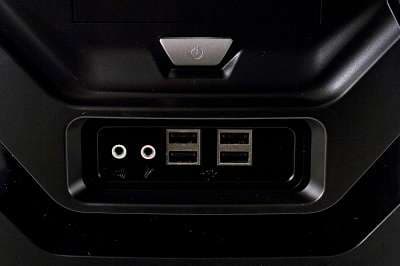

Выше — блок разъёмов, в углублении. Это четыре порта USB и два аудио. Расстояние между USB по горизонтали достаточное, около сантиметра, но по вертикали — всего около трёх миллиметров. И сама панель, и контактная площадка под ней съёмные, в разных вариантах могут содержать разные наборы разъёмов, причём вполне реально заменить их уже после покупки корпуса, при возникновении новых потребностей. Наконец, ещё выше находится дверка, запираемая на замок. Под ней — четыре 5,25" и два 3,5" отсека, кнопки включения (серебристая, сильно дрягается), перезагрузки, и пара светодиодов. Их видно и при закрытой крышке через окошечки-световоды. К достоинствам дверки относится тот факт, что её можно легко и быстро демонтировать, а оставшиеся конструктивные отверстия не будут сильно портить внешний вид корпуса. Впрочем, пока мы её не сняли, хотя сторонником дверок никогда не был. Крепится на пластиковые петли, открывается слева направо примерно на 110°. В целом, всё смотрится вполне симпатично, хотя и несколько брутально.

Доступны варианты как с полностью чёрной передней панелью, так и с серебристой её окантовкой за счёт функционально не нагруженных участков. Корпус стоит на больших пластиковых ногах, для устойчивости они дополнительно могут разворачиваться в стороны. Они выполнены в виде переднего и заднего блоков, крепление на защёлки, легко снимаются. По привычке, поменяли их сразу на резиновые ножки, но это говорит не об их низком качестве, а исключительно о личных пристрастиях.

Сборка системного блока

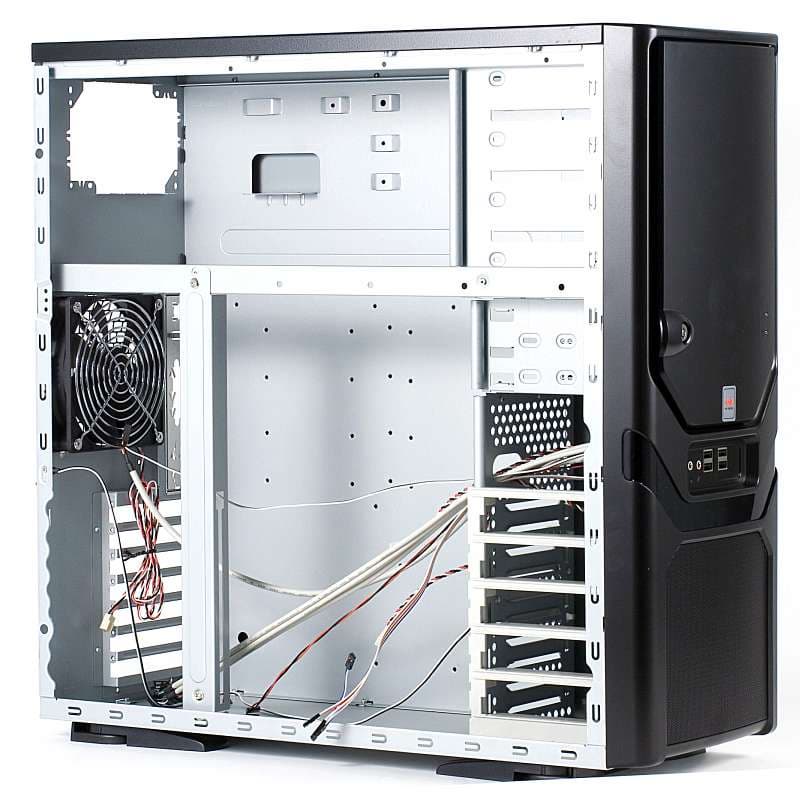

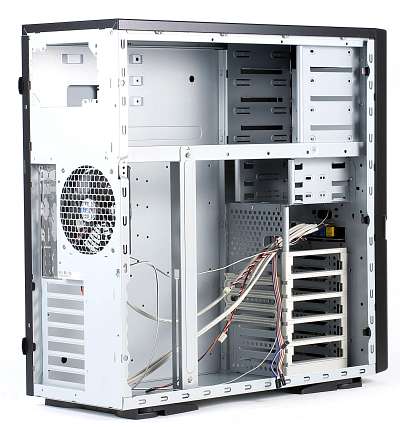

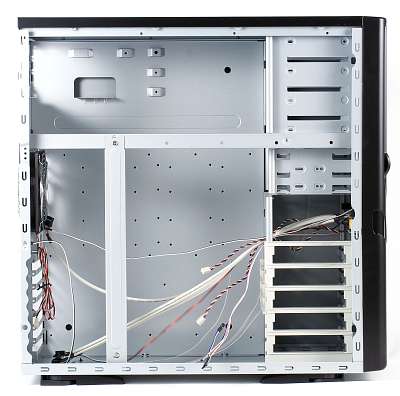

Внутри жёсткость корпуса обеспечивается монолитной конструкцией внутренней стенки для крепления материнской платы с одной стороны, и съёмной вертикальной планкой — с другой стороны. Она крепится к стационарной горизонтальной, отделяющей зону блока питания от зоны материнской платы. На вертикальную планку можно надеть раздвижные фиксаторы для длинных плат расширения — в комплекте две штуки. Посадочное место для блока питания одно, расположено в верхней части корпуса. Между ним и приводами много свободного пространства, и до материнской платы также приличный зазор.

Системная плата крепится на ввинчивающиеся в основание шестигранники, что для нас в изделии InWin стало некоторой неожиданностью — обычно выштамповано несколько полусфер с резьбой, а здесь, видимо, на этом сэкономили. Впрочем, под шестигранники много мест, и большинство материнских плат удастся закрепить за все их отверстия, а процесс расстановки ножек неожиданно вызвал воспоминания о давних годах, когда такой вариант крепления казался строго предпочтительным по сравнению с пластиковыми опорами. Можно установить семь плат расширения, в комплекте не предустановленно ни одной заглушки. Заглушка для вывода блока разъёмов непосредственно с материнской платы демонтируется легко, крепится также легко и надёжно. На всякий случай, производители корпусов продолжают поставлять их в комплекте, хотя обычно используются те, что идут вместе с материнской платой.

Подключение проводов поставило в тупик. Если USB и аудио кабели (с монолитными разъёмами) нормально дотянулись до своих мест, и провод динамика тоже оказался достаточной длины, то провода от кнопок и индикаторов просто не хватило по длине. Пришлось протянуть его через дисковый отсек, а не через родное отверстие, иначе бы не получилось подключить. Закономерно не хватило и полуметрового кабеля от картовода. Корпус всё-таки большой. Притом материнская плата не такая и маленькая — до полноразмерного ATX Gigabyte GA-P35-DS3R не хватает всего пары сантиметров в ширину. То ли потому, что производители даже в среднем ценовом сегменте экономят на текстолите, то ли это забота об обладателях небольших корпусов. До аудиоразъёмов (обычно размещаемых на материнской плате около левого края, между слотами PCI) аудиокабель никогда не дотянется. У нас он просто подключён к дискретной звуковой карте.

В корпусе предусмотрено следующее количество посадочных мест для устройств и накопителей:

  • 5,25 " внешним доступом — 4 штуки;
  • 3,5 " внешним доступом — 2 штуки;
  • 3,5" только с внутренним доступом (для HDD) — 5 штук.

Внешние приводы крепятся не на салазки или безвинтовую систему, а самым неприятным образом. Со стороны левой стенки находится подпружиненная планка с двумя «пупырышками», короткая. С противоположной стороны можно завернуть два винта. Хотя вроде и так держится, но всё равно приятнее и надёжнее традиционные для InWin салазки, или хотя бы просто крепление на винты. Имеющийся вариант может быть несовместим с разными панелями для пятидюймового отсека. Для серверного применения можно предусмотреть корзину в три отсека 5,25" для установки вертикально четырёх жестких дисков формата 3,5". У Cooler Master (и не только) такая опция имеется. В таком случае в верхний отсек всё равно можно сделать крепление на салазках, а в остальные — на винты.

Установка жёстких дисков в отсеки с внешним доступом без их доработки невозможна. На свои места крепятся они на салазки, то есть  такие же направляющие, которые обычны для отсеков дисковода в корпусах InWin. Тип «С», при разработке не учли, что диски крепятся винтами М8, а не М6, поэтому в узкой части головкой винта направляющие может расклинивать. Впрочем, это не сказывается на их работоспособности. Вдвигаются диски на посадочные места, окантованные пластиком, со стороны правой стенки, разъёмами к ней. При этом расстояние между ними получается примерно до сантиметра, чего вполне достаточно для хорошей вентиляции. Переход к такой системе расположения жёстких дисков от корзин, предполагающих их размещение вплотную друг к другу, можно только приветствовать. Но не любой диск легко и просто задвинуть на своё место. Если детища Samsung легко вошли в паз, то Seagate цеплялись своими «пеньками» на углах, как Машенька в печку. Но в итоге, тоже вошли на место. Если с охлаждением всё в порядке, то в плане передачи звуков и вибраций стойка для дисков представляет собой, скорее, резонатор, чем поглотитель. Впрочем, пока здесь обычно приходится выбирать что-то одно.

Процесс монтажа оставил противоречивые чувства, но не потому, что всё плохо, а потому, что могло бы быть ещё лучше, что производитель неоднократно демонстрировал ранее.

Вентиляция

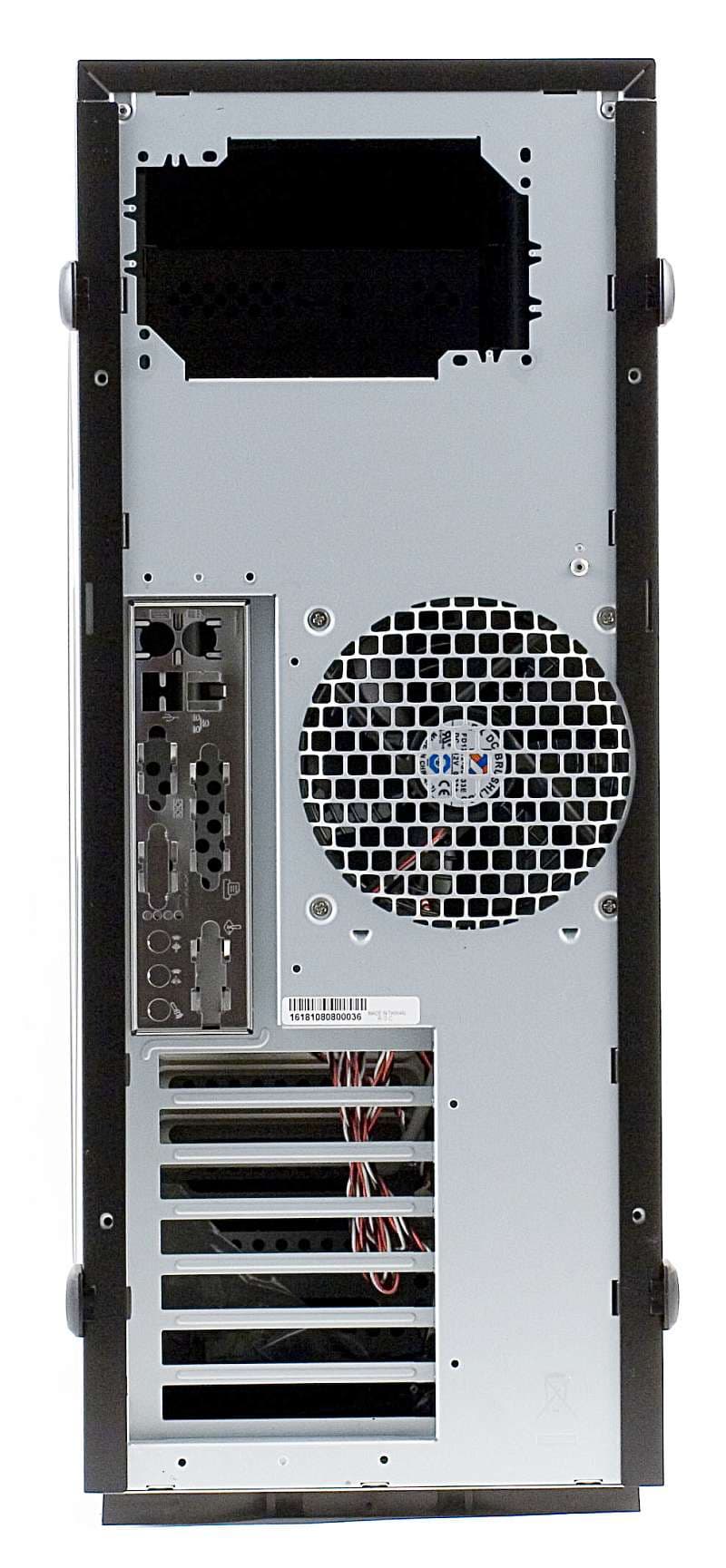

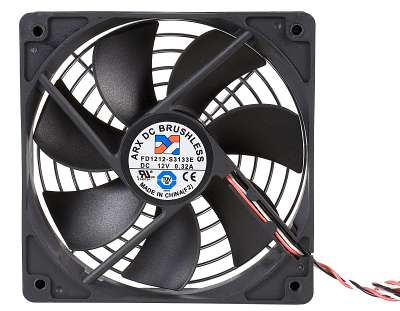

На задней поверхности предусмотрено одно посадочное место для вентилятора размером 12 см, комплектный установлен на выдув, крепление на винты, изнутри проволочная защитная решётка, снаружи прорези. Спереди, внизу, для обдува жёстких дисков стоят в пластиковой коробочке два вентилятора, размером 8 см на вдув, пластиковые жалюзи не съёмные. Хотелось бы их снять и установить один тихий 12 см на выдув, чтобы не шумел и пыль не собирал. Как мы уже упоминали, при желании, не составит труда установить на правой стенке 12 см (может, даже и большего размера) пропеллер на вдув, планка помехой не будет.

Комплектные вентиляторы не очень хорошего качества, что, к сожалению, стало обычным для InWin в последнюю пару лет. Центровка плохая, и при максимальных оборотах примерно 2300 в минуту для маленьких, и 1800 — для большого слышен полный частотный спектр шумов. Даже замедление примерно вдвое подачей питания в 5 Вольт не исправляет ситуацию полностью. Конечно, мало кто оставляет комплектные вентиляторы на месте, но тогда, может быть, и не стоит их ставить? С другой стороны, при сборке сервера начального уровня они с громким шумом всё же выполняют свою задачу.

Тестирование системного блока под максимальной нагрузкой

Для загрузки системы запускались следующие приложения:

  • 3DMark2006 — для полной загрузки видеокарты;
  • AutoGK, кодирование DVD в формат mpeg4 — максимально, но аккуратно по отношению к процессам с большим приоритетам загружает процессор;
  • COPYTEST — непрерывное копирование набора файлов общим объемом около 7 ГБ в течение 30 минут из одного каталога HDD в другой, на каждом из четырёх дисков одновременно. Набор состоял из каталога %WinRoot%\System32\, двух фильмов размером по 1,4 ГБ каждый и quantum satis (около 3 ГБ) музыки до требуемого размера.

Конфигурация тестового стенда:

  • процессор Intel C2D E4500 Box;
  • системная плата Gigabyte GA-P35-DS3R;
  • оперативная память Kingmax DDR2 400 МГц, 4 модуля по 512 МБ;
  • видеокарта GeCube Radeon X1950 512 МБ;
  • жесткие диски Seagate 250 и 500 ГБ и два Samsung по 160 ГБ;
  • блок питания FSP-400PNF;
  • два пишущих DVD-привода при тестировании не использовались.

К сожалению, обе имеющиеся в наличии видеокарты не способны рапортовать о температуре компонентов и скорости вращения вентилятора, поэтому в таблице этих данных нет. Но для чистоты эксперимента имитировать полную нагрузку на видеоподсистему, тем не менее, необходимо.

В таблице представлены следующие температуры:

  • Motherboard — мосты чипсета, информация от чипа мониторинга материнской платы;
  • Core — ядра процессора;
  • HDD0… HDD3 — жёсткие диски, где:
    • HDD0 — Seagate 250 ГБ, системный, в верхнем отсеке;
    • HDD1 — Seagate 500 ГБ, в третьем сверху отсеке;
    • HDD2 — Samsung 160 ГБ, в нижнем отсеке, над ним пустой;
    • HDD3 — Samsung 160 ГБ, между двумя Seagate, во втором сверху отсеке.

Мониторинг производился программой SpeedFan v4.34. В каждом паттерне сначала просто загружалась система, и «Рабочий стол» отягощался только набором фоновых процессов в течении получаса. Затем запускались нагрузочные тесты, сначала AutoGK, после выхода его на первый проход сжатия — копирование, а потом 3 DMark. При этом AutoGK оперировал HDD2, а 3DMark HDD0. По данным системного мониторинга, загрузка ядер процессора всегда была более 90%, но при этом операции копирования выполнялись со скоростью не менее половины от скорости этой операции, запущенной на одном диске в незагруженной другими задачами системе.

Паттерны вентиляции следующие:

  1. Корпусные вентиляторы не задействованы, без нагрузки
  2. То же, плюс только 3 DMark, другие процессы запустить не рискнул
  3. ATX Basic inverted — вентиляционные отверстия на боковой стенке заклеены, вентилятор на задней стенке на выдув на максимальных оборотах
  4. То же, с нагрузкой
  5. Стандартная схема по рекомендации производителя — управляемый вентилятор на задней стенке на выдув, два на максимальных оборотах на обдув дисков, на вдув
  6. То же, с нагрузкой, обороты вентилятора на задней стенке в течении 15 минут выросли с 800 до 1800 в минуту
  7. Вентиляторы за передней стенкой переставлены на выдув
  8. То же, с нагрузкой
Температура компонентов, t,°C
  1 2 3 4 5 6 7 8
Motherboard #1 37 43 32 32 32 34 32 34
Motherboard #2 36 43 40 45 37 45 35 48
HDD0 51 54 38 40 35 38 39 43
HDD1 49 52 34 34 32 35 36 40
HDD2 42 42 32 34 32 34 32 34
HDD3 52 54 40 40 38 42 38 44
Core #1 35 41 40 49 36 51 32 47
Core #2 36 42 40 50 35 52 31 46

Выводы

  • стандартная система вентиляции справляется со своими задачами в весьма тяжёлом режиме в целом адекватно;
  • возврат к системе ATX и тем более отключение корпусных вентиляторов не обеспечивают компонентам системного блока нормального температурного режима;
  • при установке до трёх дисков со свободными слотами, между ними возможно отключение вентиляторов за передней стенкой;
  • при установке четырёх или пяти дисков активное их охлаждение обязательно;
  • чипсет и ядра процессора греются весьма умеренно в любом случае.

Дополнительно хотелось бы отметить ещё несколько моментов по обдуву жёстких дисков, которые в данной конфигурации становятся зоной повышенного внимания в плане охлаждения и шумопонижения. Крепление вентиляторов в пластиковой корзине передаёт все вибрации на корпус. Жалюзи из пластика за металлической решёткой создают серьёзную преграду циркуляции воздуха. 12 см вентилятор создал бы меньше шума при сравнимом потоке воздуха. Конечно, понятно, что жалюзи служат для задержки пыли, но из-за них вентиляторы работают по факту на обдув дисков, а не на приток воздуха. Понятна мысль разработчиков, что два 8 см пропеллера лучше покрывают высоту дисковой корзины.

Однако установка одного 12 см вентилятора на выдув на демпферированом подвесе и устранение жалюзи, скорее всего, улучшат и температурный режим, и шумовые параметры. Сделать нужно не так и много, 12 см почти помещается в углубление перед дисковым отсеком. Именно помещается, но крутиться уже не может… Поэтому такая схема требует доработки «болгаркой», и в рамках тестирования рассмотрена быть не может.

Доступность

Цена корпуса, на удивление, невысокая — на момент написания обзора немногим более 2 000 рублей в комплектации без индикаторной панели и блока питания. Средняя розничная цена в Москве, актуальная на момент чтения вами данной статьи: Н/Д(0)

Выводы

Корпус нам вполне подошёл, поэтому нет смысла сильно его ругать. Качественный, просторный, с хорошей вентиляцией и крепкой конструкцией, по весьма доступной цене. Однако остаётся какое-то ощущение излишней экономии на пустяках. Можно было сделать гораздо лучше при небольших затратах, причём большая часть решений уже имеется в портфолио производителя.

Достоинства

  • качественные материалы, качественная сборка;
  • весьма симпатичный внешний вид в рамках классической линии InWin;
  • хорошая вентиляция, продуманное охлаждение как системы в целом, так и жёстких дисков в частности;
  • достаточно удобная стойка для пяти жёстких дисков;
  • прочная конструкция, несмотря на большой размер.

Недостатки

  • шумные вентиляторы в комплекте;
  • короткие провода до кнопки перезагрузки, светодиодов и аудиоблока на передней панели.

Рекомендации производителю

  • если нет возможности устанавливать качественные вентиляторы, поставлять без оных в комплекте;
  • вернуть обратно крепление приводов с внешним доступом на салазки или 8 винтов;
  • выштамповать на ложе для материнской платы привычные полусферы
  • сделать посадочное место для вентилятора размером 12 см перед отсеком для жёстких дисков;
  • кабели всё-таки должны дотягиваться до материнской платы;
  • хорошо бы в продаже видеть несколько вариантов индикаторной панели на переднюю поверхность, а ещё лучше с функцией управления вентиляторами, и вообще больше фирменных опций от производителя;
  • вложить в комплект пластиковые заглушки для посадочных отверстий дверки, они хоть и не бросаются в глаза, но заметны;
  • пылевые фильтры очень повысят привлекательность корпуса, особенно если их можно будет легко снять и почистить.

Все эти рекомендации ничего не стоит исполнить для InWin, поскольку корпуса этой компании при сохранении внешнего вида на протяжении своего (обычно долгого для удачных моделей) срока жизни, постоянно обновляются. Иногда чтобы соответствовать новым требованиям вентиляции, иногда, к сожалению, и для удешевления. Мы думаем, что полное доведение этой модели до ума не должно повысить её стоимость более чем наполовину, что на фоне прямых конкурентов будет не очень заметно.

Целевое применение

Как и у любого качественного корпуса скромного вида типоразмера Full Tower — прежде всего, машина системного администратора или самосборный сервер начального уровня. Но при определённых эстетических привычках способен стать прекрасным домашним HTPC или мощным игровым компьютером — никаких конструктивных противопоказаний для этого нет.

Это наша первая статья про корпус и, возможно, последняя. Просто в результате довольно долгого отбора корпуса для HTPC, наконец-то, удалось найти то, что почти устроило. Да-да, именно так, Full Tower для сборки «сердца цифрового дома». Не стоит сбрасывать со счетов и личные пристрастия, возникшие в результате работы системным администратором в течении уже около десяти лет, но в целом задача стояла вполне чёткая и вменяемая. Требовался корпус, пригодный для напольного размещения, и оснащённый большим количеством посадочных мест для жёстких дисков. По пунктам.



Корпус предоставлен официальным дистрибутором компании InWin
ЗАО Ниеншанц
