Корпус In Win IW-BQ660S


In Win IW-BQ660S

Полная галерея наших фотографий этой модели
Данная модель на сайте производителя
Технические характеристики

Линейка компактных компьютерных корпусов In Win BQ-Series уже не первый год представлена на рынке, на момент написания данной статьи в нее входят три модели, отличающиеся только дизайном передней панели: BQ656, BQ660S и BQ669. К нам на тестирование попала модель IW-BQ660S в черном исполнении, хотя в продаже можно обнаружить модель более экзотического оранжевого цвета.

Все корпуса этой линейки могут оснащаться одним из двух блоков питания мощностью 80 или 120 Вт, а также встроенным DC/DC-преобразователем с внешним источником питания на 120 Вт. Третий вариант, к сожалению, встречается в продаже значительно реже. В тестируемой нами модели был установлен блок питания с активным охлаждением мощностью 120 Вт.

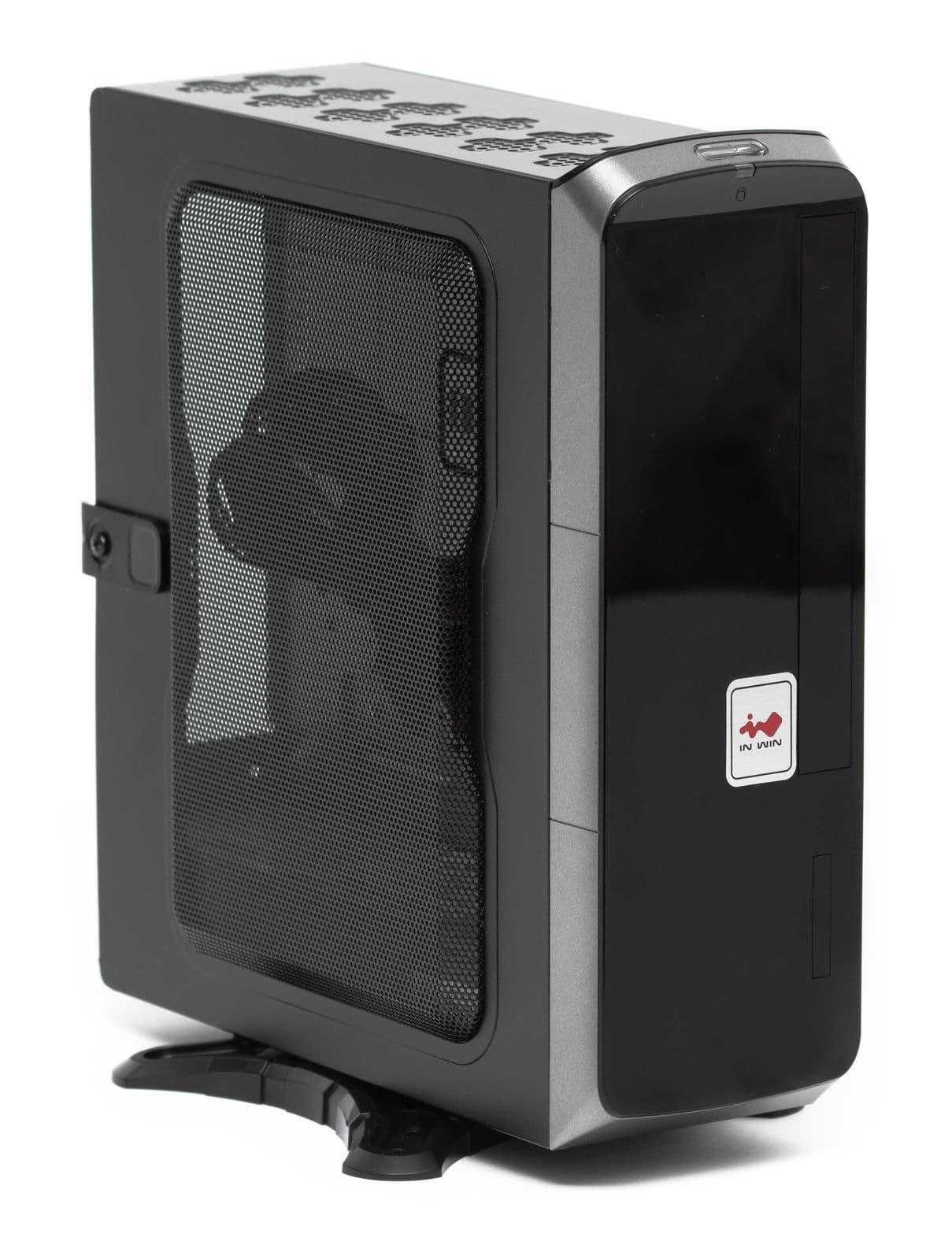

In Win IW-BQ660S

Корпус рассчитан на установку системных плат формата Mini-ITX и оснащен комплектным адаптером для крепления ПК на задней стенке монитора. По большому счету именно такое размещение и является для IW-BQ660S основным, на это дополнительно намекает отсутствие на самом корпусе фронтальных портов и кнопки включения — все эти элементы вынесены на отдельный проводной блок управления. Заметим, что в продаже можно встретить аналогичную модель без проводного блока, где традиционный набор портов и кнопка включения будут находиться на фронтальной панели.

In Win IW-BQ660S поставляется в компактной коробке из обыкновенного картона без нанесения цветной полиграфии. Из полезных данных на ней можно обнаружить только название модели и логотип фирмы-производителя. Комплект поставки достаточно скромный, однако в него входит все, что действительно необходимо для сборки ПК в данном корпусе:

In Win IW-BQ660S

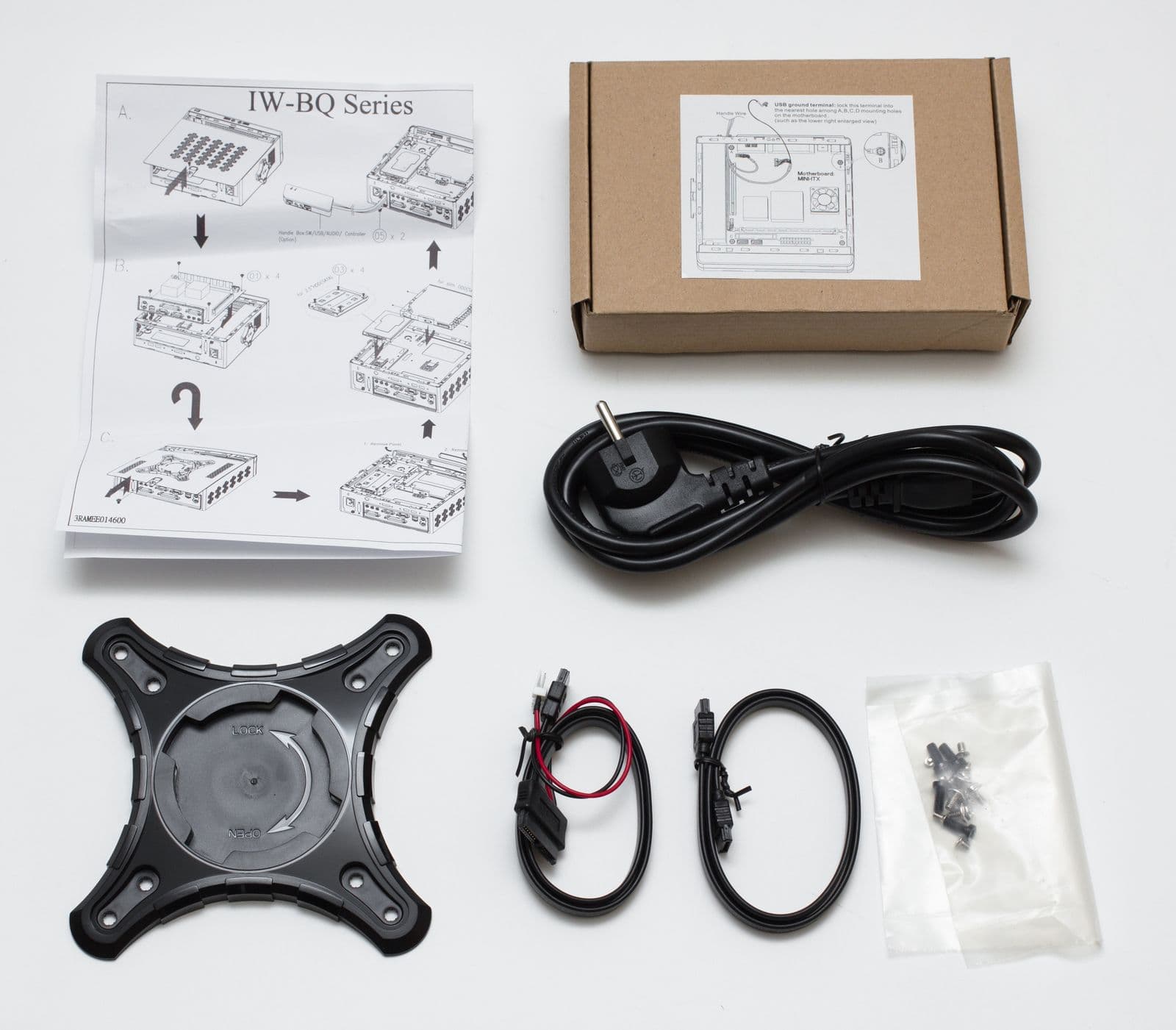

  • Подставка/кронштейн для крепления к монитору;
  • Набор крепежных винтов;
  • Шнур питания с нестандартным для ПК разъемом;
  • Кабель-переходник с SATA на MicroSATA для подключения оптического привода;
  • Проводной блок управления;
  • Краткая инструкция по сборке.

Инструкция по сборке выполнена на одном листе, в ней практически нет слов, весь процесс сборки схематично изображен на черно-белых иллюстрациях. Стоит отметить, что это первый Mini-ITX-корпус за последнее время, в комплекте с которым поставляется кабель для подключения оптического привода ноутбучного формата — приятно видеть такую заботу о пользователе в относительно бюджетном продукте.

Компоновка

Корпус представляет собой двухобъемную конструкцию с нижнерасположенным блоком питания, который имеет форму сильно вытянутого параллелепипеда. В случае поломки найти замену такому БП будет весьма проблематично.

In Win IW-BQ660S

Бо́льшую часть объема в левой части корпуса (если смотреть на него спереди) занимает область под системную плату и блок питания. При этом оптический привод и 2,5″ накопитель располагаются в небольшом пространстве между подложкой системной платы и правой стенкой корпуса. Такая компоновка несколько ограничивает максимальную высоту поддерживаемых кулеров, зато воздуху проходить через основной объем будет проще, что немного понижает шансы на перегрев центрального процессора.

Корпус не предусматривает установку плат расширения, даже низкопрофильных. Толщина IW-BQ660S не превышает 8 см даже с учетом выпирающей стальной сетки на левой боковой панели, максимальная высота кулера при таких габаритах составляет порядка 45-50 мм.

Конструкция

Габариты In Win IW-BQ660S — 234 (Д) × 222 (Ш) × 80 (В) мм. Вес корпуса вместе с блоком питания составляет всего 2 кг. Шасси IW-BQ660S выполнено из качественной 0,8-миллиметровой стали, однако большое количество перфорированных отверстий и очень компактные габариты корпуса позволяют держать вес под контролем.

In Win IW-BQ660S

Жесткость конструкции при этом значительно снижается, но для столь маленького корпуса без плат расширения и с накопителем ноутбучного формата ее оказывается более чем достаточно. Никаких дребезгов и прочих паразитных звуков во время работы зафиксировано не было.

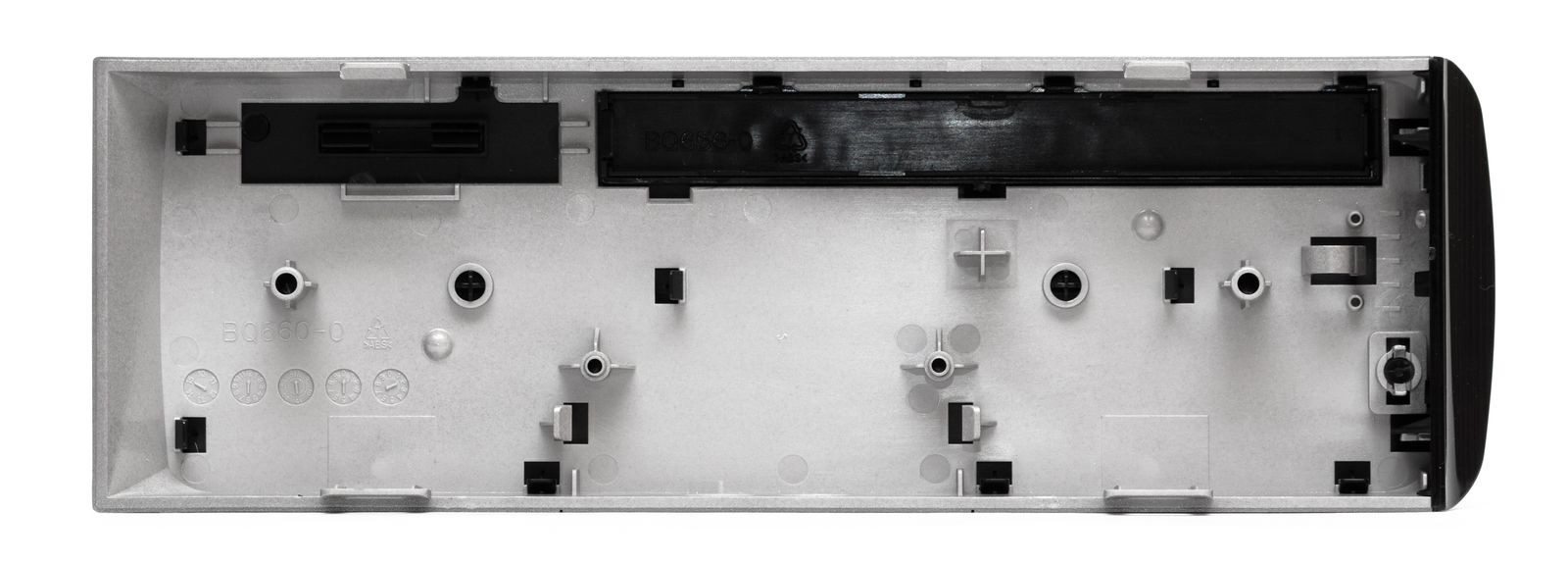

Декоративная передняя панель крепится за счет четырех пластиковых фиксаторов, получить доступ к которым можно только после снятия боковой стенки. Никаких проводов и контактов на фронтальной панели в нашем варианте IW-BQ660S нет. На верхней части передней панели присутствует прозрачный муляж кнопки Power, но никакой функции он не выполняет.

In Win IW-BQ660S

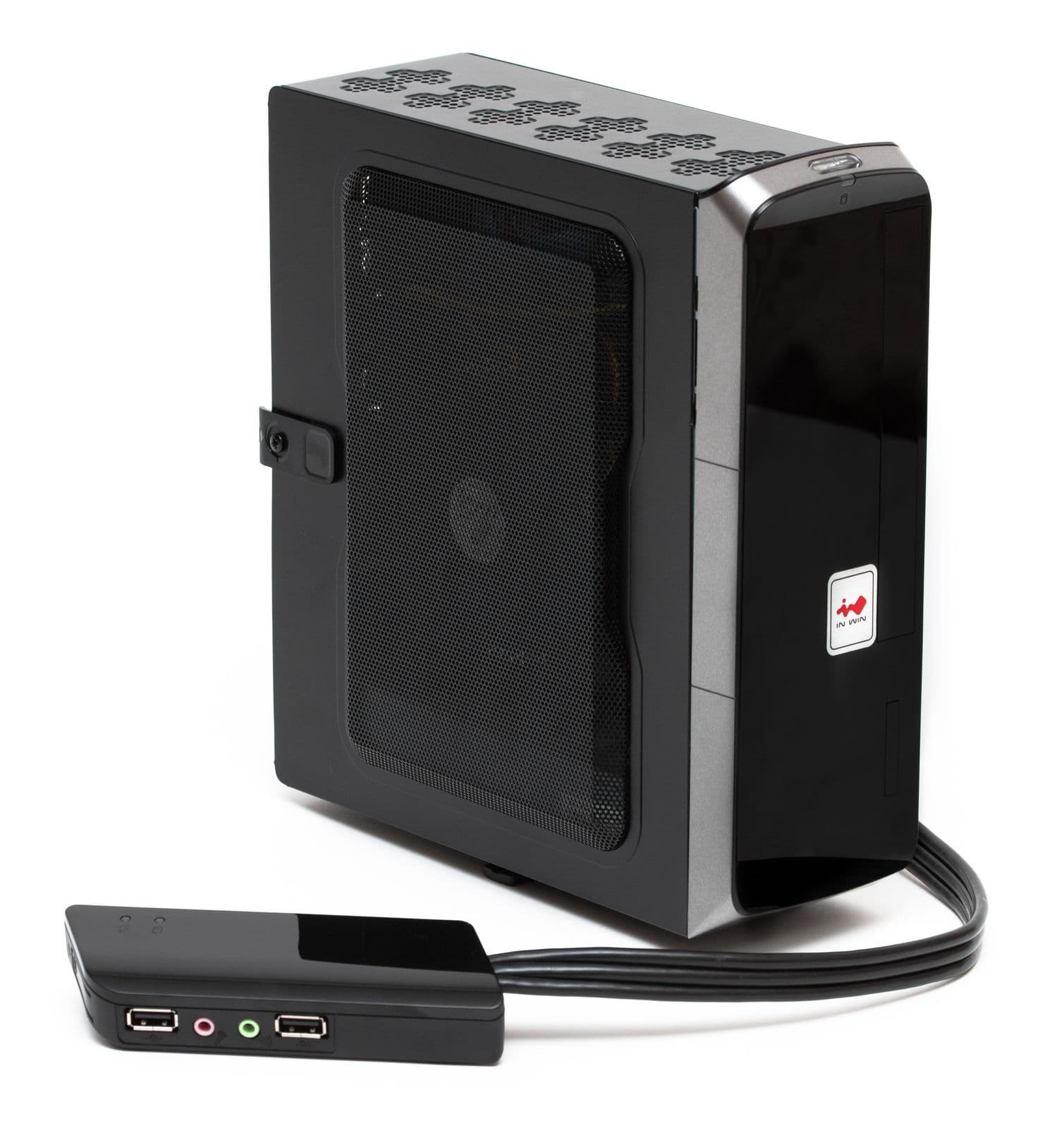

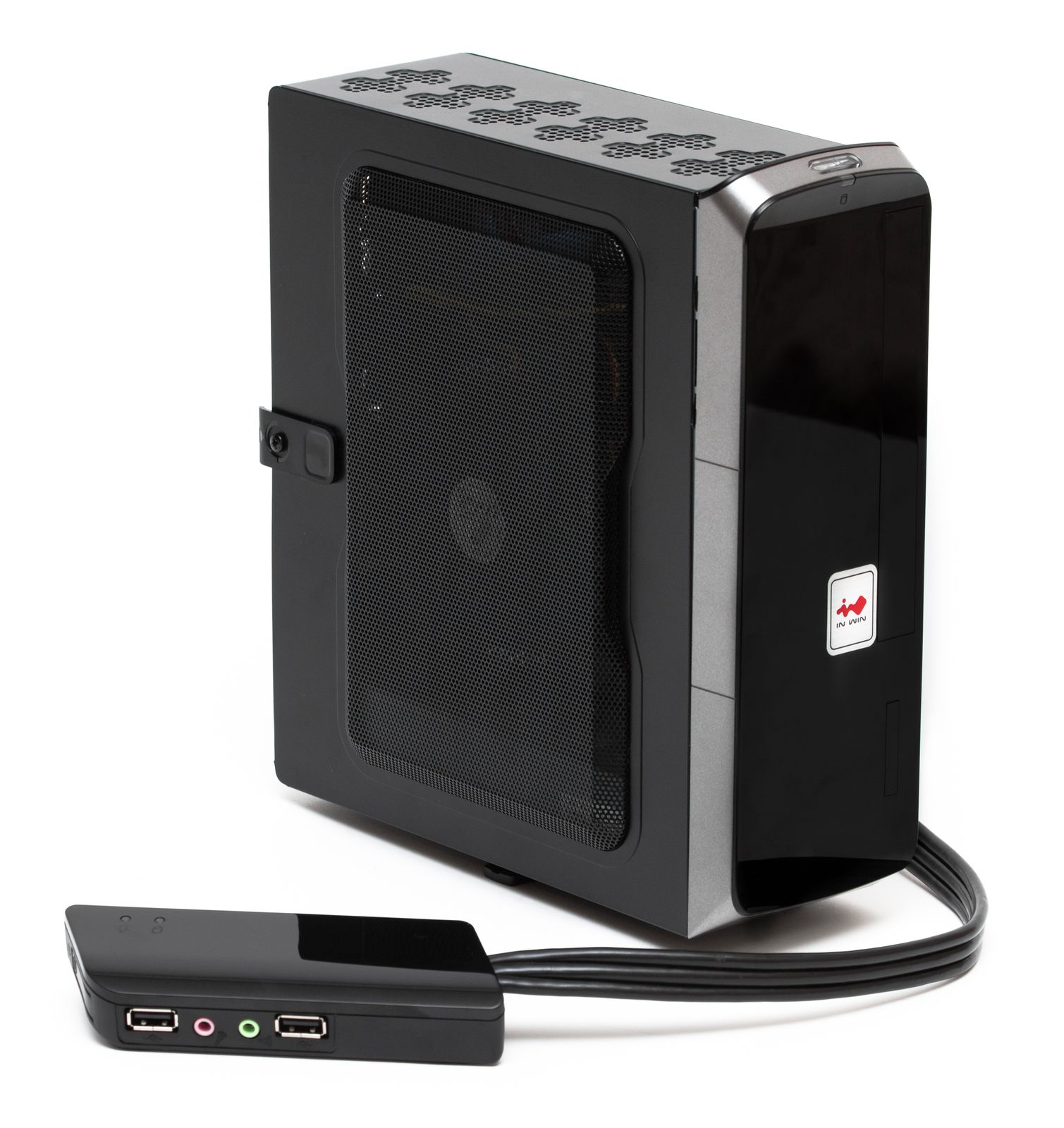

Проводной блок управления подключается к корпусу через специальное отверстие на задней стенке. Длины провода вполне достаточно для комфортного размещения пульта на столе возле монитора, а вот внешний вид и жесткость самого «шлейфа» оставляют желать лучшего — смотрится этот плоский пучок весьма архаично, к тому же из-за малого веса коробочки с портами она постоянно норовит приподняться или даже перевернуться под натиском грубого кабеля.

На левом торце выносного блока находится кнопка включения с очень простым нажимным механизмом. При срабатывании он каждый раз издает громкий щелчок. На передней грани блока располагаются два порта USB 2.0 и стандартный набор аудиоразъемов. Порты USB находятся далеко друг от друга, так что проблем с одновременным подключением двух крупногабаритных устройств возникать не должно. Отсутствие совместимости с более скоростным стандартом USB 3.0 простительно для модели конца 2011 года, не стоит считать это большим недостатком.

На верхней грани выносной коробочки располагаются два световых индикаторы: ярко-синий диод Power и значительно более тусклый диод активности HDD оранжевого цвета. Зачем было делать синий диод таким ярким — решительно непонятно, благо подключать его во время сборки совершенно не обязательно.

Устанавливается выносной блок на две широкие прорезиненные ножки, но по столу он все равно будет активно перемещаться во время вставки и извлечения любой USB-периферии. Пожалуй, пользоваться им было бы комфортнее, если бы его вес был больше или же интерфейсный шлейф был более покладистым.

Отсутствие кнопки Reset для кого-то может оказаться недостатком, однако такое решение не является чем-то особенным для Mini-ITX-корпусов, тем более что ПК в любом случае можно выключить длительным удержанием кнопки Power.

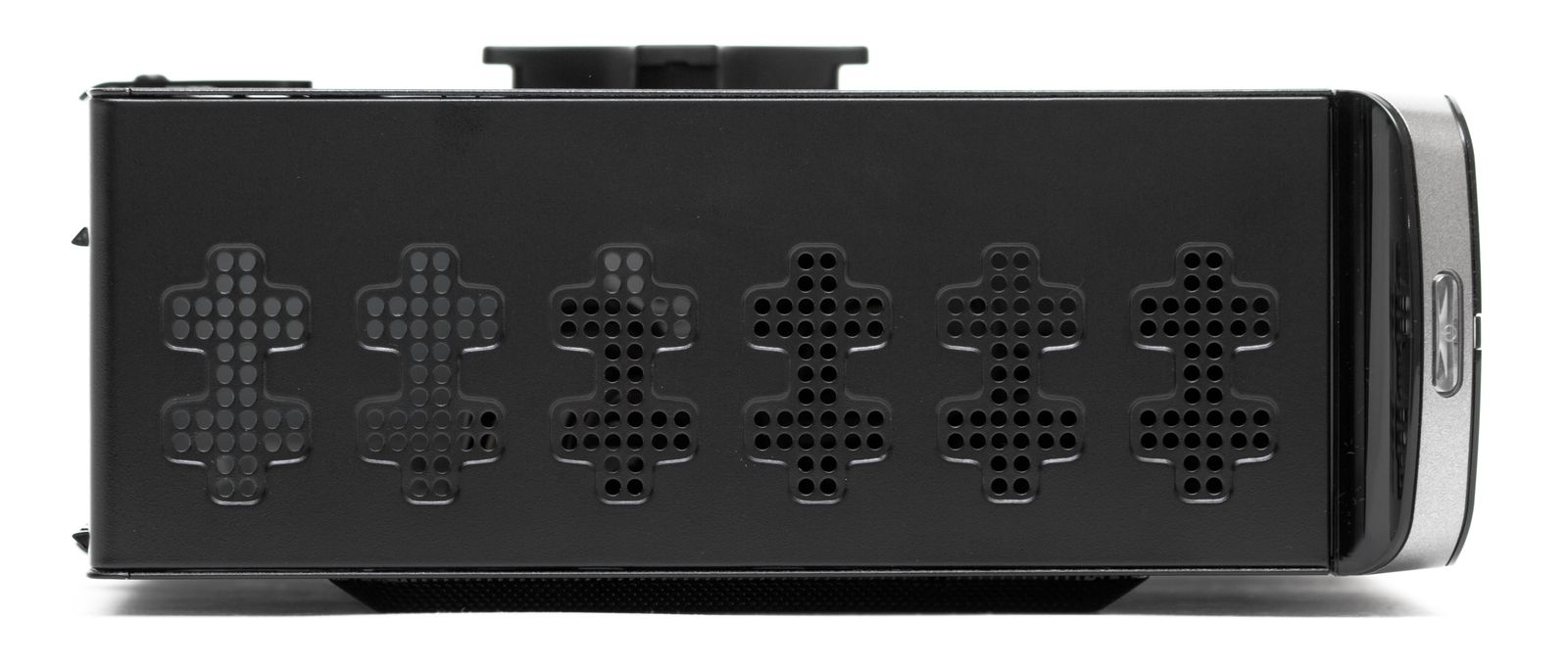

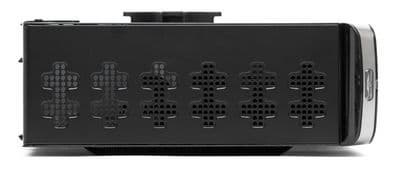

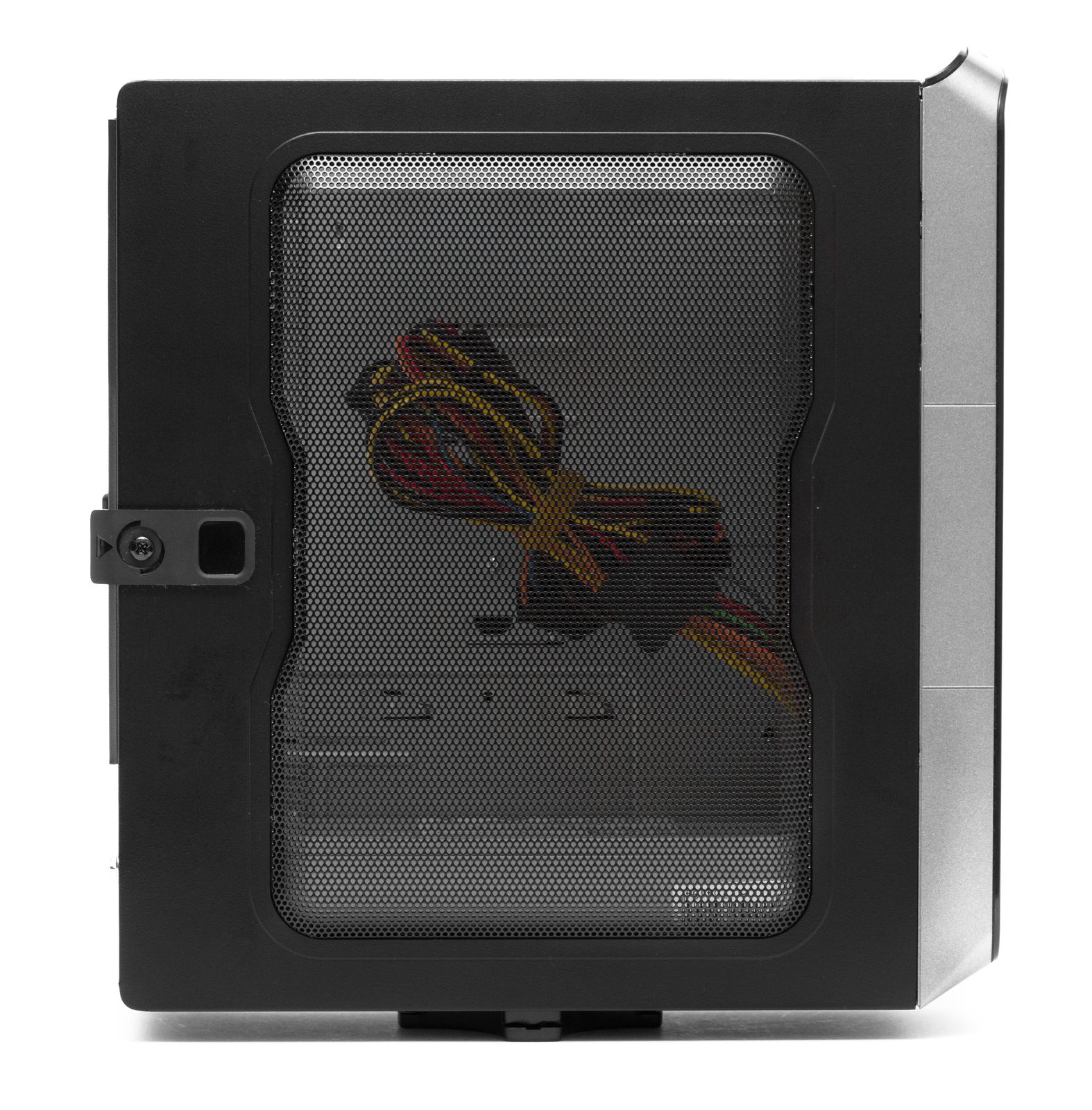

Бо́льшую часть левой боковой стенки занимает вентиляционная сетка из крашенного черного металла. Верхняя и нижняя стенки также оснащены вентиляционными отверстиями, дополнительная перфорация присутствует в месте расположения вентилятора блока питания.

In Win IW-BQ660S

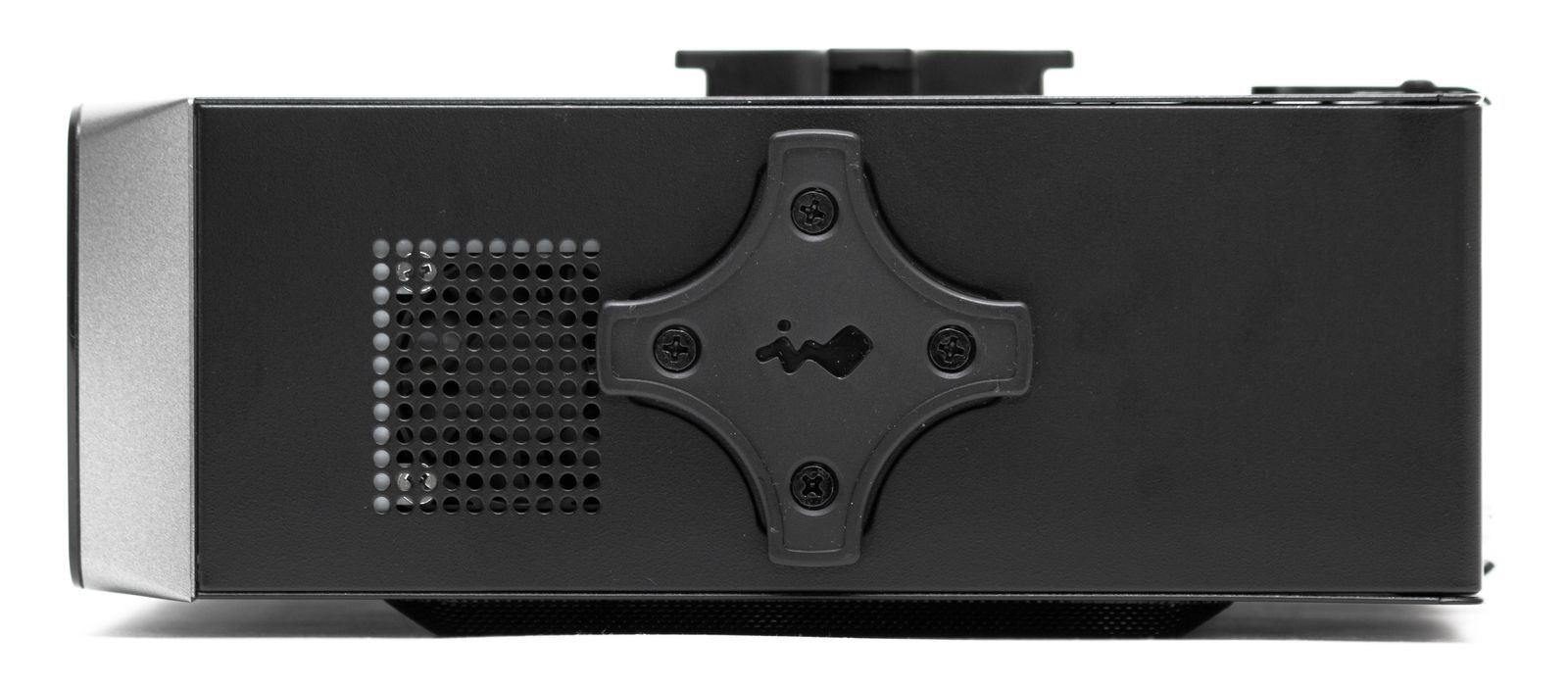

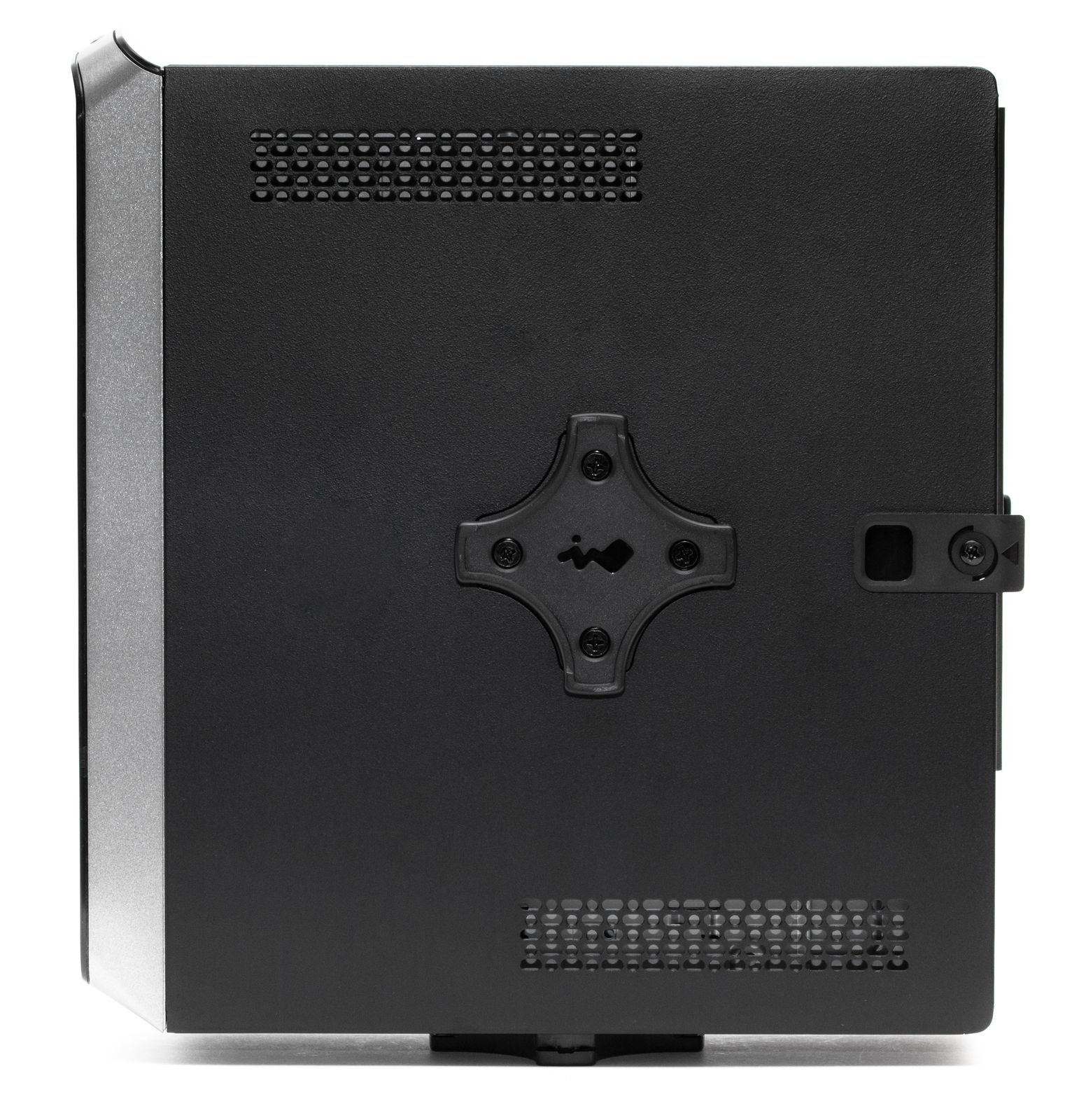

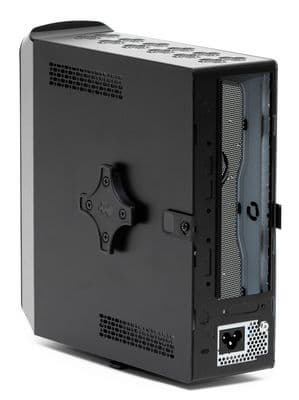

На правой и нижней стенках корпуса на четыре винта под крестовую отвертку прикручены одинаковые Х-образные адаптеры. Один из них следует совместить с массивной пластиковой рамкой, выступающей либо в роли подставки, либо в качестве переходника для крепления корпуса на обратной стороне монитора или телевизора по стандарту VESA 100×100/75×75. Фиксация корпуса в подставке осуществляется исключительно механическим путем, винты для этого использовать не нужно. Уронить корпус, установленный на такую подставку, крайне проблематично.

In Win IW-BQ660S

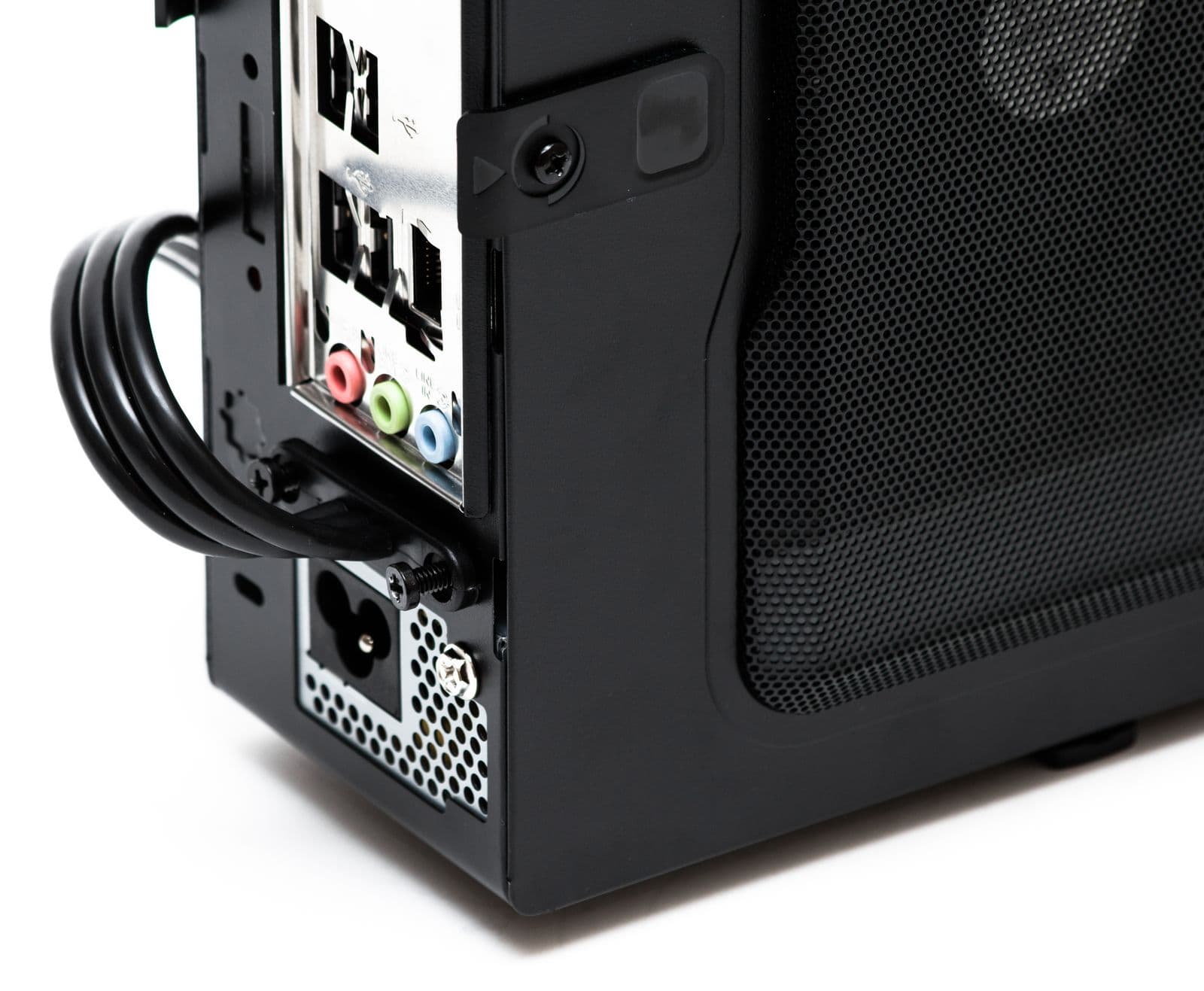

На задней стенке видны места для подключения опциональных планок с портами USB и eSATA, однако в комплекте поставки данные аксессуары отсутствуют. Здесь же, на задней стенке расположено гнездо для установки кенсингтонского замка.

Система вентиляции

В комплекте поставки отсутствуют какие-либо пылевые фильтры. Несмотря на большое количество перфорированных поверхностей, посадочные места под корпусные вентиляторы в In Win IW-BQ660S полностью отсутствуют.

Единственным активным компонентом корпусной системы вентиляции является вентилятор блока питания типоразмера 40 мм. Он работает на вдув, забирая холодный воздух (и пыль) через нижнюю стенку корпуса и выбрасывая его через заднюю.

In Win IW-BQ660S

Таким образом, система вентиляции IW-BQ660S не рассчитана на использование совместно с сильно греющимися компонентами, сам производитель не рекомендует устанавливать внутрь корпуса CPU и APU с TDP более 65 Вт.

Сборка системного блока

Обе боковые стенки крепятся с помощью одинаковых пластиковых защелок. Такой способ крепления удобен при необходимости частого доступа к комплектующим ПК, в противном случае имеет смысл дополнительно зафиксировать каждую стенку одним винтом под крестовую отвертку. Принцип крепления боковых стенок — прислонно-сдвижной, механизм может давать сбои при первой сборке, однако впоследствии все работает четко и без нареканий.

In Win IW-BQ660S

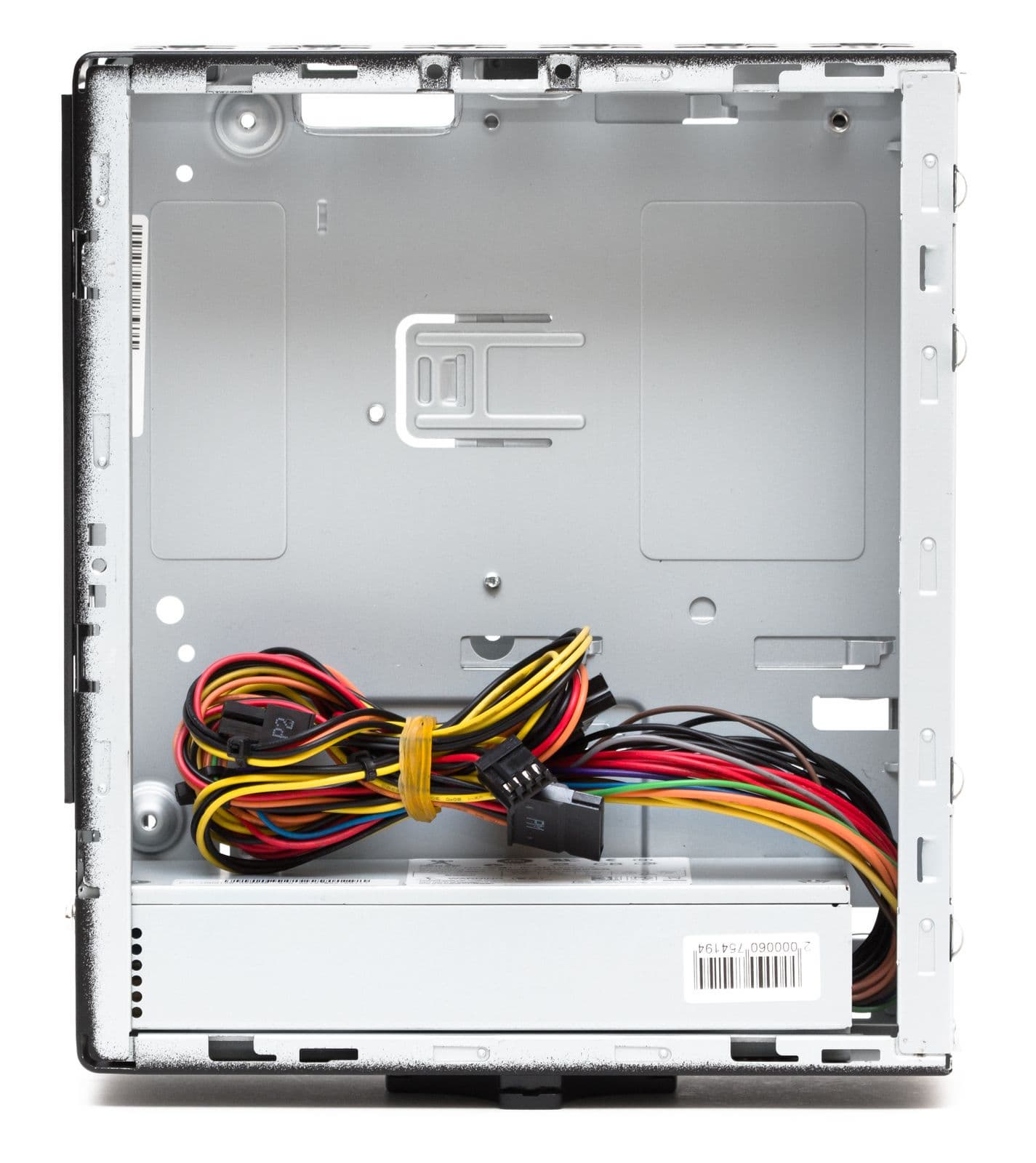

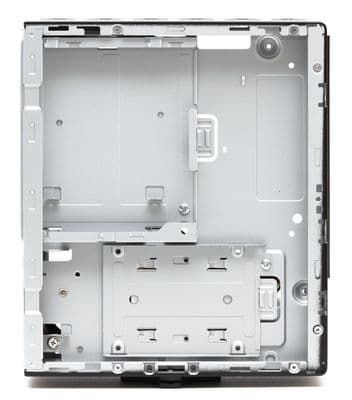

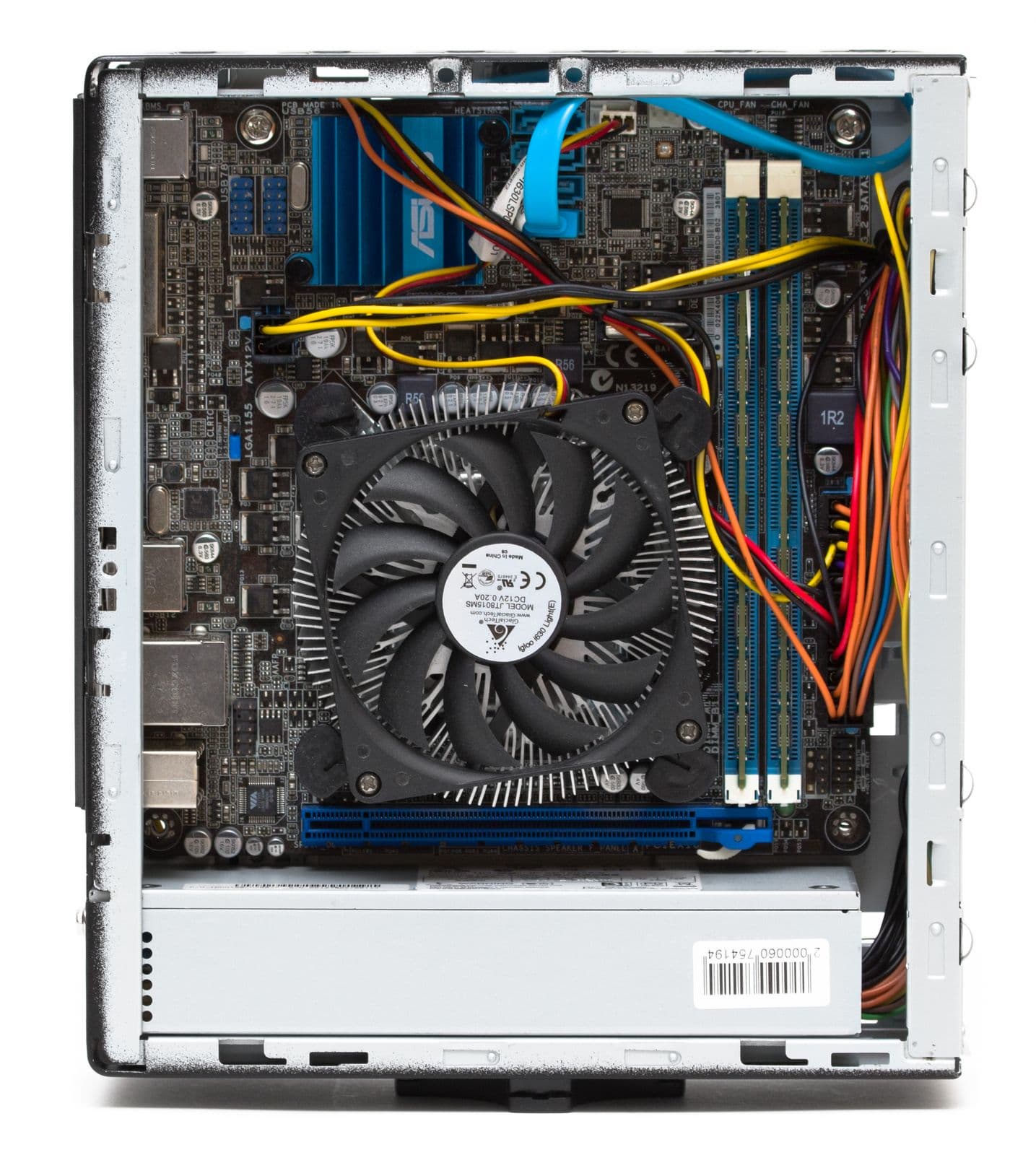

Корпус предусматривает установку системных плат только одного стандарта — Mini-ITX, соответствующие полусферы с резьбой для крепления платы проштампованы на заводе.

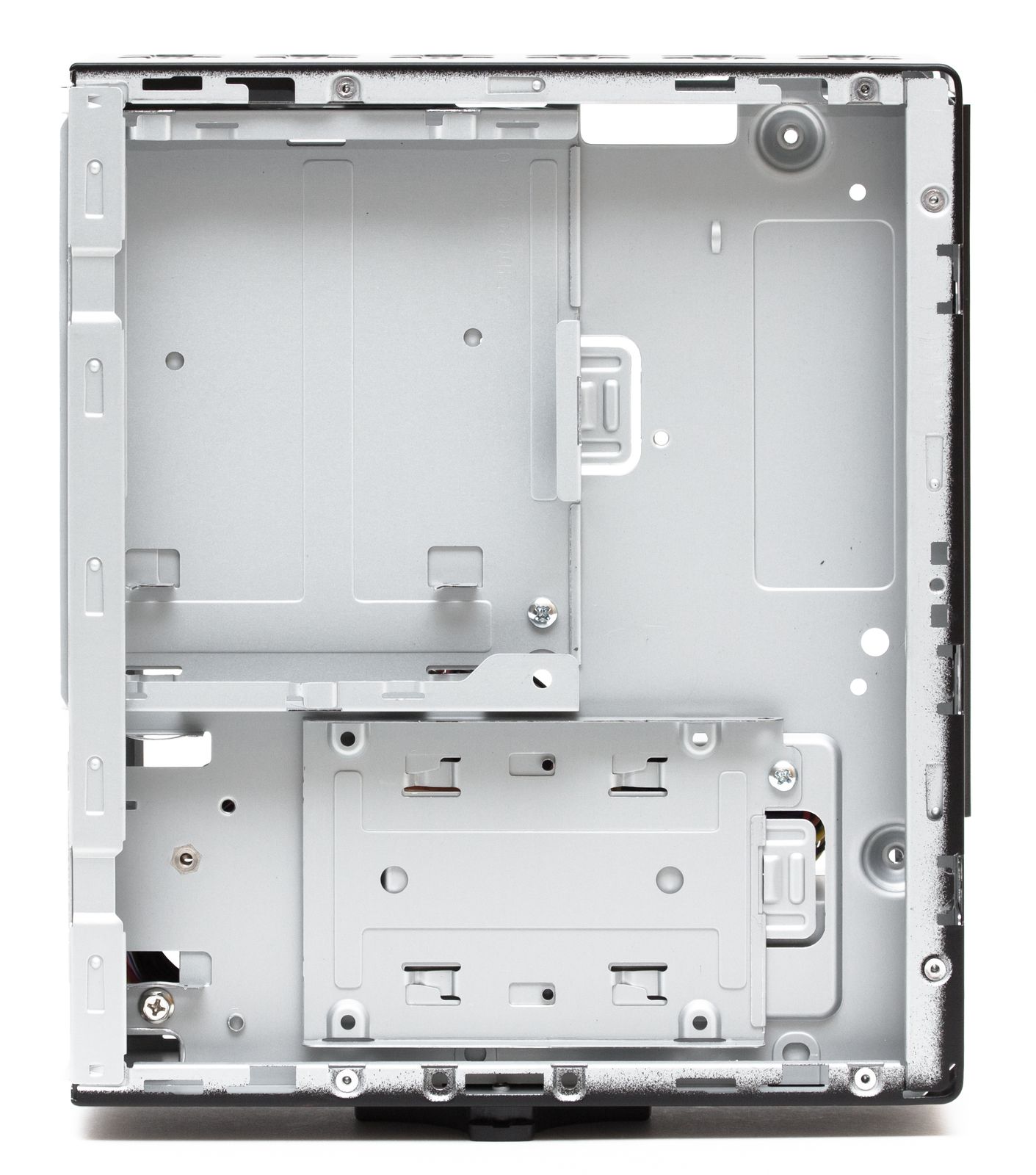

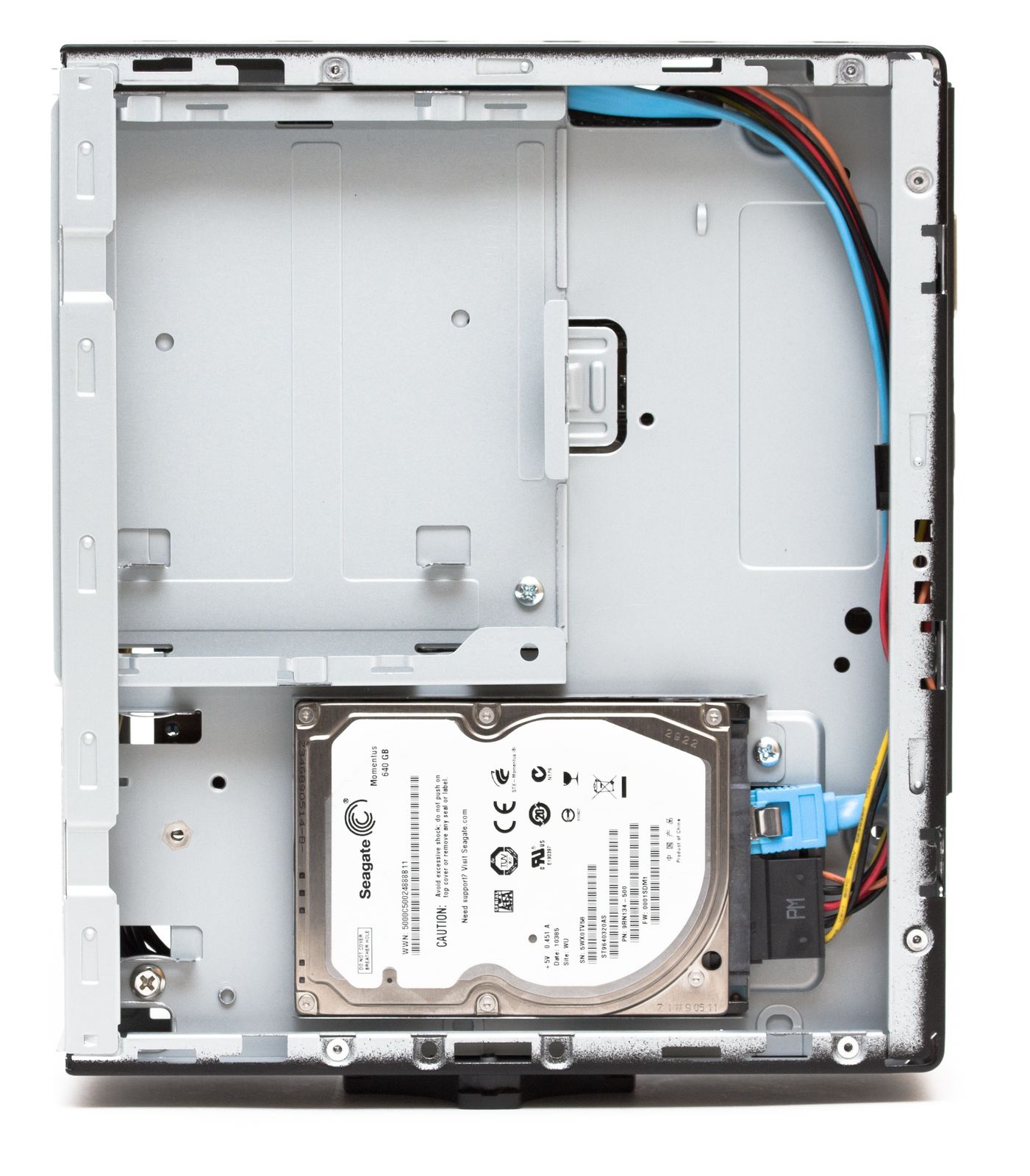

Металлические адаптеры для крепления оптического привода и 2,5″ накопителя находятся в отдельном объеме за правой боковой стенкой. Они крепятся к шасси с помощью одного винта под крестовую отвертку и нехитрой системы пазов/салазок. Система крепления самого привода и накопителя — исключительно винтовая. И в том и в другом случае используются 4 винта под крестовую отвертку соответствующего диаметра. Стоит отметить, что питание в эту часть корпуса придется подавать через небольшую прорезь в верхней части, и длины кабелей (особенно силовых) будет хватать практически впритык, что не очень удобно.

Важный момент, который нужно учитывать при размещении корпуса на задней стенке монитора — это затрудненный доступ к лотку оптического привода во время его открытия. Конструкция корпуса выполнена таким образом, что верхняя (открытая) сторона лотка будет повернута в сторону монитора, и подсовывать диск в лоток будет весьма неудобно. С этим обстоятельством можно смириться или же, как вариант, перейти на использование привода с щелевой загрузкой.

In Win IW-BQ660S

Для снятия блока питания нужно открутить всего 2 винта: один с внутренней стороны шасси и один со стороны задней стенки. Процедура извлечения и установки БП достаточно проста и не вызывает каких-либо осложнений. Единственное ограничение заключается в том, что блок питания невозможно будет демонтировать после установки системной платы — такова плата за компактность, ничего страшного в этом нет.

In Win IW-BQ660S

Больше всего трудностей во время сборки возникло с подключением выносного блока управления. Дело в том, что входное отверстие для его кабеля достаточно широкое, чтобы вместить в себя шлейф целиком, однако все коннекторы нужно проталкивать в корпус по одному. При этом важно следить за изгибами шлейфа и не давать ему перекручиваться. В результате вся операция занимает неприлично много времени, хотя, наверное, после второго-третьего корпуса процесс пошел бы значительно быстрее. Чтобы шлейф оставался надежно зафиксированным внутри корпуса, к задней стенке IW-BQ660S двумя винтами прикручивается соответствующий держатель. К сожалению, в нашем случае наблюдались проблемы или с длиной винтов или с качеством резьбы — винты удалось закрутить в лучшем случае наполовину.

In Win IW-BQ660S

Порты USB 2.0 с выносного блока управления подключаются монолитной 8-контактной колодкой. Аудиоразъемы также подключаются монолитным коннектором с поддержкой стандарта HDA без обратной совместимости с AC’97. Набор проводов для подключения кнопки и индикации представлен традиционной россыпью, спикер в комплекте поставки отсутствует.

In Win IW-BQ660S

Блок питания Inwin IP-AD120A7-2

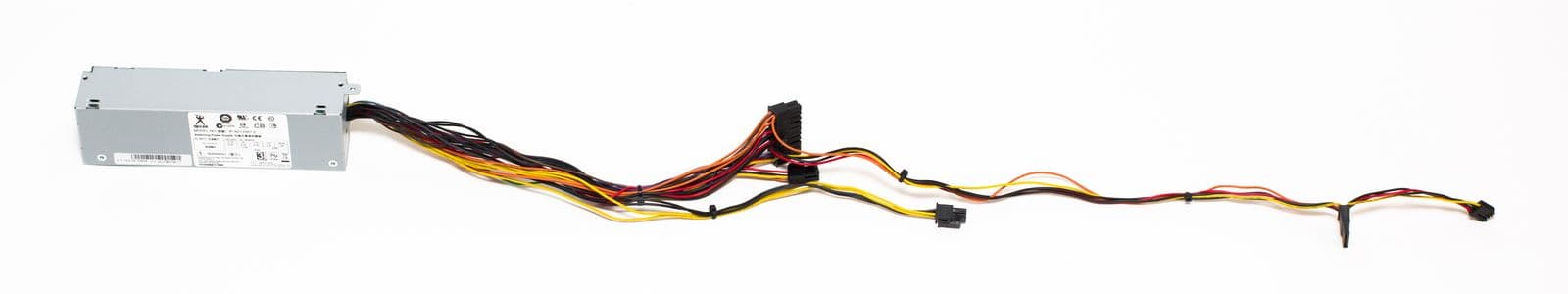

Внешний вид блока питания Inwin IP-AD120A7-2

В корпусе установлен компактный блок питания, найти замену которому будет непросто. Максимальная мощность блока питания составляет 111 Вт, из которой 96 Вт БП способен отдать по каналу +12VDC. Этого достаточно для питания современной системы с интегрированным видео и двухъядерным процессором уровня Intel Core i3-3225 c TDP в пределах 65 Вт.

Характеристики блока питания Inwin IP-AD120A7-2
Наименование разъема Количество коннекторов Примечание
24 pin Main Power Connector1разборный
4 pin 12V Power Connector1
8 pin SSI Processor Connector
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector
4 pin Peripheral Connector
15 pin Serial ATA Connector1
4 pin Floppy Drive Connector1

Длина проводов очень небольшая, но с учетом размеров корпуса, для которого предназначен данный БП, ее вполне хватает. Количество разъемов вполне достаточно для большинства конфигураций, которые можно собрать в данном корпусе.

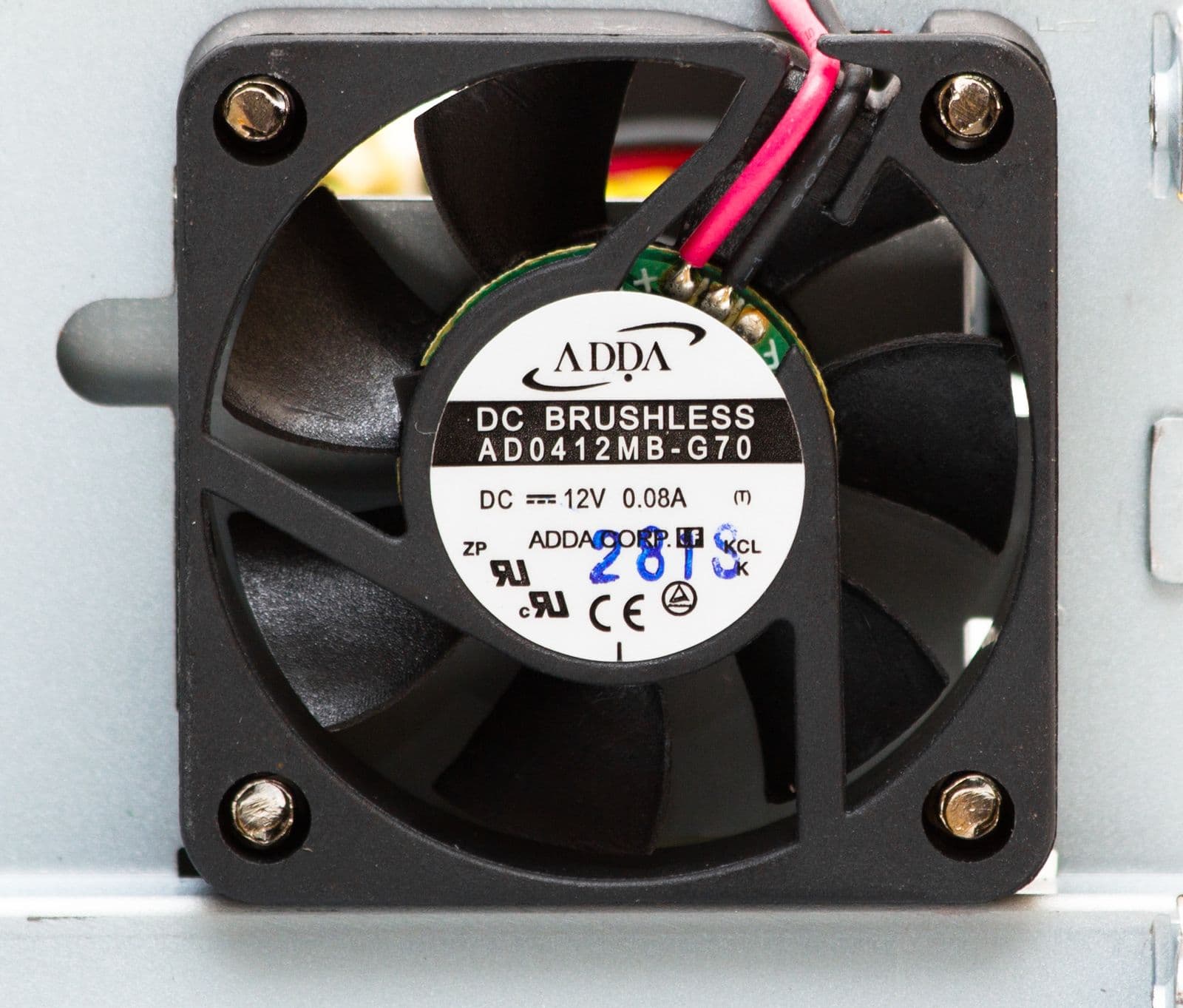

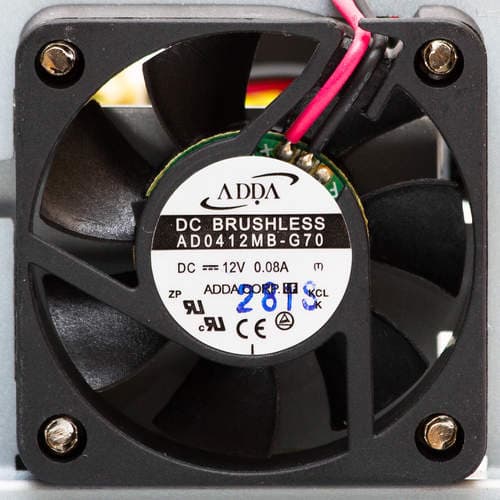

Вентилятор блока питания Inwin IP-AD120A7-2

Блок питания охлаждается вентилятором типоразмера 40 мм, который установлен на боковой грани корпуса БП, забор воздуха он осуществляет не изнутри корпуса, а снаружи — через вентиляционное отверстие в днище корпуса. Вентилятор Adda AD0412MB-G70 основан на подшипнике качения.

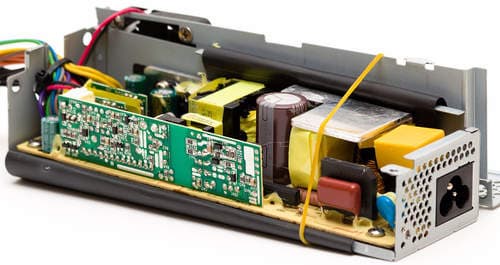

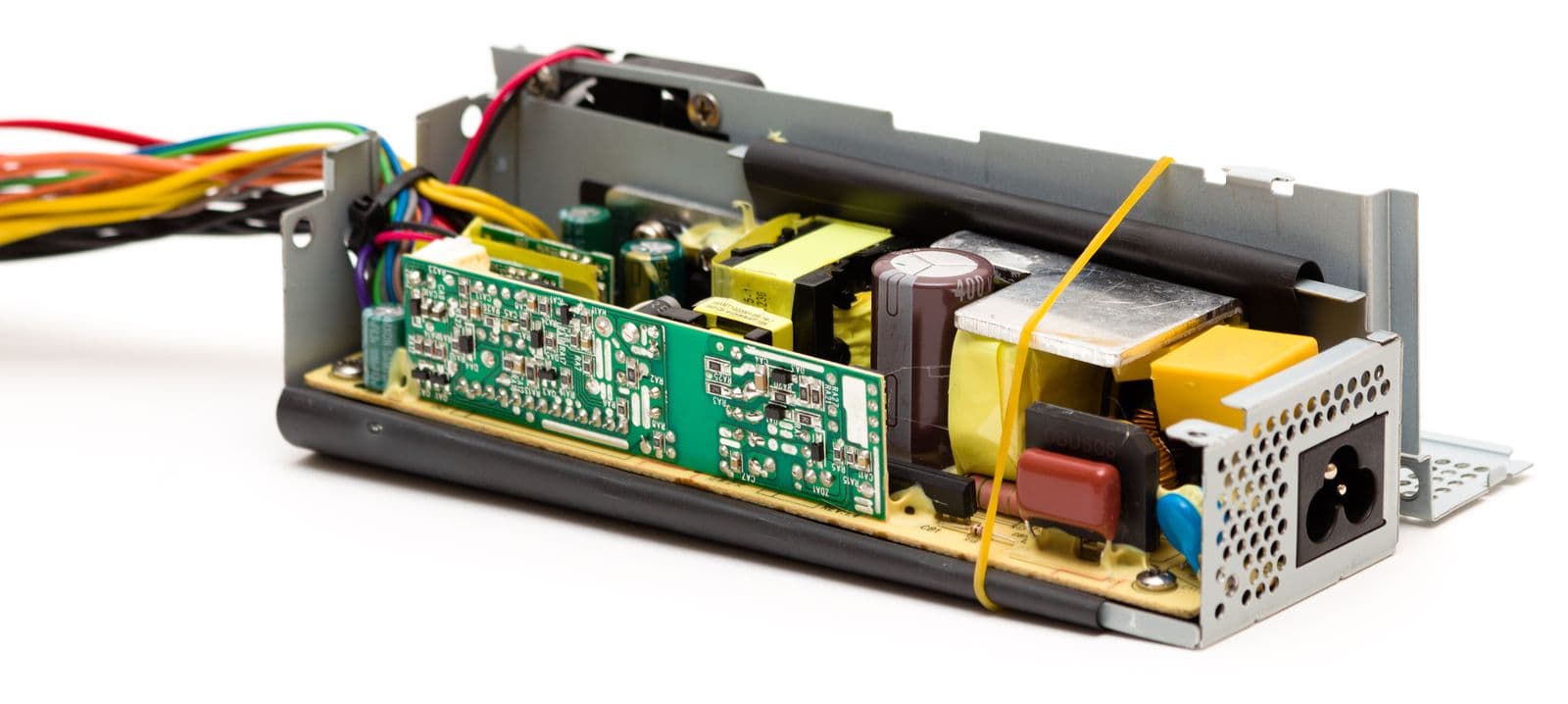

Вид платы блока питания Inwin IP-AD120A7-2

Основные полупроводниковые элементы расположены на нескольких компактных радиаторах, в блоке питания используется топология VRM Inside: напряжение на каналах +5VDC и 3,3VDC формируется отдельными импульсными преобразователями, подключенными к каналу +12VDC, соответственно и стабилизация каналов +5VDC и +12VDC раздельная, активный корректор коэффициента мощности имеется.

В высоковольтной части установлен конденсатор Nippon Chemi-Con (400 В), в выходном каскаде установлены преимущественно конденсаторы Samxon и Teapo различных номиналов, а также несколько полимерных конденсаторов.

Тестирование блока питания

Работа на максимальной мощности

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

В данном случае никаких проблем не возникло, отклонения напряжений от номинала невелики.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала

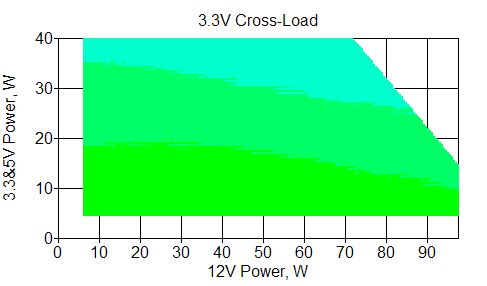

Отклонения по линии +3,3 VDC

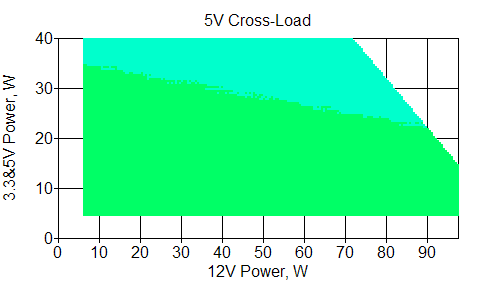

Отклонения по линии +5 VDC

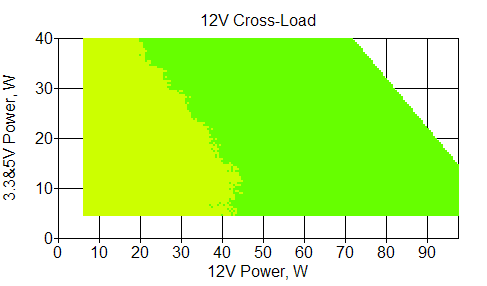

Отклонения по линии +12 VDC

Отклонения по всем каналам в пределах трех процентов — это хороший результат.

Эффективность и экономичность
Мощность, ВтКПДКМQ, Вт
10081,4390,7922,8
5074,5272,3417,1
2967,2957,9214,1

Эффективность данной модели достигает приемлемых значений на уровне выходной мощности 100 Вт, до этого номинала значения КПД и КМ находятся на весьма низком уровне. Можно предложить, что в основу БП легла платформа существенно большей мощности, что и объясняет странности со значениями КПД и КМ. Значения рассеиваемой мощности также очень высокие для блока питания такого малого номинала — они составляют от четверти до половины полезной нагрузки.

Измерение уровня шума

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера Октава 110А-Эко в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Уровень шума корпуса

Единственным источником шума в данном корпусе является комплектный блок питания. Его шум мало меняется в зависимости от нагрузки и все время соответствует высокому уровню. Находиться в ближнем поле от такого источника шума долговременно в домашних условиях некомфортно, впрочем, и в условиях типичного офиса такой шум будет хорошо заметен. При более значительном удалении такой источник все равно будет обращать на себя внимание, но раздражать станет уже в меньшей степени.

Тестирование эффективности системы вентиляции корпуса

Данный этап исследования представляет собой тестирование с помощью программных средств, нагружающих различные подсистемы компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение. Таким образом можно оценить возможности и производительность системы охлаждения корпуса.

В конфигурацию тестового стенда входили следующие комплектующие:

  • Материнская плата ASUS P8H61-I LX
  • Процессор Intel Celeron G540
  • Процессорный кулер Glacialtech Igloo i630 Light
  • Жесткий диск Seagate ST9640320AS
  • Оперативная память Kingston KVR1333D3N9 (2 планки)

Эта конфигурация является унифицированной для тестирования всех малогабаритных корпусов, поэтому в нее входит 2,5″ жесткий диск и процессорный кулер с высотой, близкой к минимальной. Поскольку в рассматриваемом корпусе невозможна установка тестового графического ускорителя Radeon HD5750, используется интегрированная в процессор графика.

Температура в помещении во время всех тестов остается неизменной и составляет 24 градуса. Замеры температуры производились программой SpeedFan в следующих режимах:

  • Idle — режим простоя: работа операционной системы Windows 7 Домашная Расширенная со включенным антивирусом MS Essentials и фоновыми процессами в течение 1 часа.
  • Video (CPU) и Video (DXVA) — просмотр ролика Full HD (BDRemux) с помощью плеера VLC 2.0 с выключенным и включенным аппаратным декодером в течение 1 часа.
  • LinPack — нагрузка центрального процессора расчетами в программе-бенчмарке Intel в течение 1 часа; данный софт славится тем, что создает нетипично высокую нагрузку на CPU, прогревая его до максимального уровня.
  • FurMark — нагрузка графического ускорителя и, в меньшей степени, центрального процессора в специализированном бенчмарке в течение 1 часа.
  • FurMark+LinPack — одновременный запуск обоих бенчмарков и их прогон в течение 1 часа; здесь нагрузка на компоненты ПК должна быть максимальной.

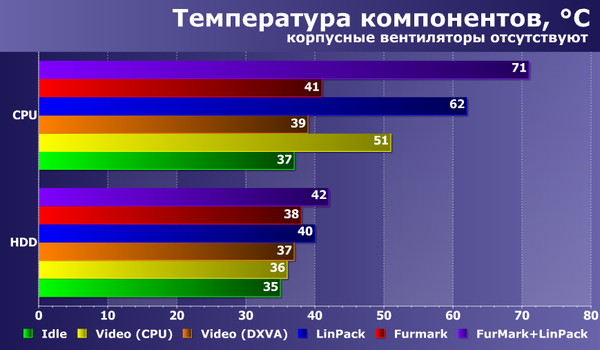

Результаты тестов представлены на диаграмме:

Результаты тестов показывают, что эффективность системы вентиляции корпуса In Win IW-BQ660S находится примерно на том же уровне, что и у других Mini-ITX-корпусов схожей конфигурации, например у протестированного нами недавно Yuhanhi Tec U702.

В моменты длительной работы под высокой нагрузкой температура центрального процессора выходит за безопасные рамки, что может пагубно сказаться на сроке эксплуатации основных компонентов ПК. К тому же с ростом нагрузки и температуры внутри корпуса повышаются обороты вентилятора блока питания, что ведет к значительному повышению уровня шума.

Позиционирование и выводы

Компактные габариты и отсутствие хотя бы одного слота расширения делают In Win IW-BQ660S непригодным для построения игрового ПК даже среднего уровня. Шумный блок питания и всего одно посадочное место под 2,5″ накопитель мешают ему занять достойное место на полке в гостиной в качестве HTPC.

Зато наличие кронштейна для крепления к монитору и выносного блока управления непосредственно в комплекте поставки делают корпус весьма выгодным для офисного и, отчасти, домашнего применения в качестве «подвесного» ПК общего назначения.

В положительные качества IW-BQ660S можно записать строгий дизайн, качественную сталь, мощный блок питания и относительно невысокую цену. Еще раз отметим, что модель IW-BQ660S, как и другие представители серии BQ, теоретически можно найти в комплекте с безвентиляторным преобразователем DC/DC и внешним блоком питания на 120 Вт — такой комплект позволил бы собрать значительно более тихий ПК, который не пришлось бы убирать подальше, чтобы укрыться от назойливого высокочастотного шума.

Средняя цена по данным price.ru
$70(4)
Средняя цена по данным Яндекс.Маркет
T-9293779
Предложения Корпус In Win IW-BQ660S (120 Вт) по данным Яндекс.Маркет
L-9293779-10


Корпус In Win IW-BQ660S предоставлен на тестирование производителем
