Корпус Yuhanhi Tec U702


Yuhanhi Tec U702

Полная галерея наших фотографий этой модели
Данная модель на сайте производителя
Технические характеристики

Ассортимент корпусов корейской компании Yuhanhi Tec на момент написания данной статьи представлен в российской рознице моделями U702 и U701. Это два относительно похожих внешне корпуса, которые рассчитаны на установку системных плат формата Mini-ITX. К нам на тестирование попала модель U702 с комплектным блоком питания Nexian ITX-200W мощностью 200 Вт.

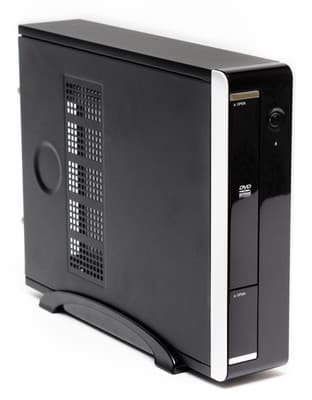

Вариант расцветки корпуса всего один — черный с небольшими белыми вставками на передней панели. Фотографии на официальном сайте намекают на существование модификации с нанесенным на переднюю панель рисунком на тему природы, но, по всей видимости, в Россию такие художества не завозятся.

Yuhanhi Tec U702

Корпус поставляется в белой коробке из простого матового картона. Никаких фотографий на ней нет, более того — на ней нет вообще никаких названий ни производителя, ни модели, только абстрактное «Mini-ITX Computer Case» и краткое перечисление технических характеристик. По всей видимости, Yuhanhi Tec не брезгует заниматься OEM-производством и охотно ставит на свою продукцию любой шильдик по желанию заказчика.

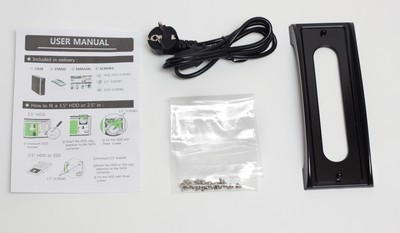

Комплект поставки крайне беден, в него входит только пластиковая подставка, набор крепежных винтов и небольшой листик с инструкцией по сборке на английском языке.

Компоновка

Корпус представляет собой однообъемную конструкцию с верхнерасположенным блоком питания, который имеет форму сильно вытянутого параллелепипеда. В случае поломки найти замену такому БП будет весьма проблематично.

Yuhanhi Tec U702

В передней части корпуса имеются посадочные места под тонкий (slim) оптический привод и один накопитель формата 3,5 или 2,5 дюйма. Подложка системной платы находится в привычном месте — на правой стенке корпуса (или на нижней, если положить корпус на широкую сторону). Корпус не предусматривает установку плат расширения, даже низкопрофильных.

Модель Yuhanhi Tec U702 обладает очень маленькой толщиной — всего 65 мм, что накладывает серьезные ограничения на максимально допустимую высоту процессорного кулера. Комфортно разместить в корпусе можно только те модели, высота которых не превышает 35-40 мм в случае с активными охладителями и 55-60 мм для пассивных радиаторов.

Конструкция

Габариты Yuhanhi Tec U702 — 308 (Д) × 240 (Ш) × 65 (В) мм. Вес без блока питания составляет 2 кг, а с ним — уже 2,7 кг. Шасси выполнено из очень прочной стали с заявленной толщиной 0,8 мм, в руках корпус ощущается практически монолитным, ничто нигде не продавливается, боковая стенка в руках не «гуляет».

Yuhanhi Tec U702

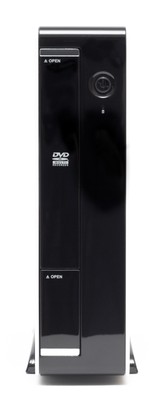

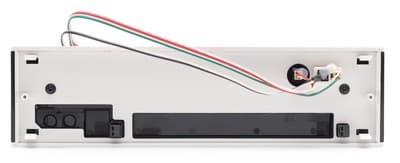

Декоративная передняя панель выполнена из двух слоев пластика — белого в основании и черного на наружной части. Две части соединены между собой с помощью двух винтов. К корпусу панель крепится за счет четырех пластиковых защелок, времени на ее монтаж и демонтаж уходит совсем немного.

Кнопка на фронтальной панели всего одна — Power, она вынесена в верхнюю часть, имеет достаточно крупные габариты и круглую форму. Искать кнопку наощупь в темноте не придется, потому что индикатор питания встроен в эту же кнопку, он оформлен в виде кругового свечения синего цвета с дополнительной подсветкой по центру.

Yuhanhi Tec U702

Индикатор активности жесткого диска находится чуть ниже кнопки включения, он представляет собой небольшой диод красного цвета. Стоит отметить, что он вообще не гаснет, просто в моменты активности диска начинает гореть в полную силу — правда, заметить это можно только взгляде под абсолютно прямым углом, что хорошо видно на видео.

Возможно, для кого-то будет важным, что на корпусе отсутствует кнопка сброса (Reset), но на самом деле исправные современные ПК зависают достаточно редко, к тому же компьютер всегда можно полностью выключить длительным удержанием кнопки Power, поэтому не будем считать данный факт значимым недостатком.

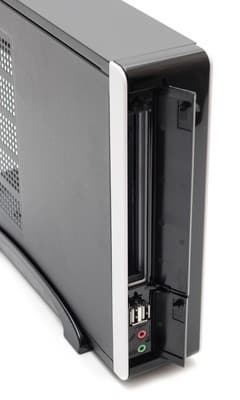

Два порта USB 2.0, а также разъемы для подключения микрофона и наушников находятся за небольшой подпружиненной заглушкой в нижней части передней панели. Порты USB расположены вплотную друг к другу, что может затруднить одновременную установку двух крупногабаритных устройств. Модель, казалось бы, совсем нестарая, поэтому несколько обидно, что производитель не захотел добавить в нее поддержку USB 3.0.

Yuhanhi Tec U702

Под еще одной подпружиненной защелкой скрывается лоток тонкого оптического привода — конечно, если он установлен. В противном случае за ней будут виднеться провода и внутренности корпуса — решение экономное, но не слишком удачное с эстетической точки зрения.

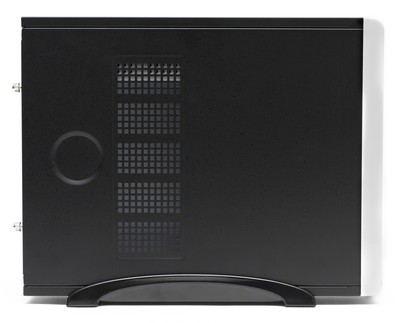

Съемная стенка у корпуса всего одна — левая (верхняя, если положить U702 на бок). На ней примерно по центру располагается вертикальная полоса перфорированных отверстий, призванных улучшить систему вентиляции. Верхняя стенка абсолютно глухая, а на задней нет ничего, кроме вентиляционных отверстий блока питания и пустого места под заглушку портов ввода/вывода.

Yuhanhi Tec U702 можно эксплуатировать как в горизонтальном, так и в вертикальном положении. Во втором случае корпусу можно добавить устойчивости за счет комплектной подставки. Толку от нее не очень много, потому как уронить корпус неудачным тычком в любом случае не составит большого труда. К тому же ножки подставки абсолютно гладкие, а потому скользкие, соответственно при подключении и извлечении USB-устройств корпус лучше придерживать, иначе он будет заметно елозить по столу.

Система вентиляции

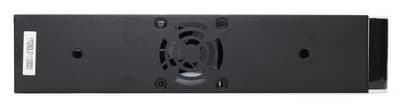

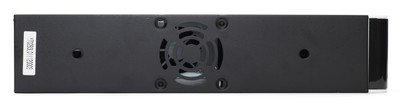

В комплекте поставки отсутствуют как корпусные вентиляторы, так и пылевые фильтры. Посадочное место под установку опционального вентилятора всего одно, оно располагается на нижней стенке и рассчитано на использование вентилятора типоразмера 60 мм. То есть можно с большой вероятностью предположить, что пользоваться им никто никогда не будет.

Yuhanhi Tec U702

Приток воздуха к процессорному кулеру осуществляется через перфорированные отверстия на боковой стенке. В блоке питания трудятся два 50-миллиметровых вентилятора, они забирают горячий воздух из корпуса, прогоняют его через БП и выводят наружу.

Эффективность такой системы нам еще предстоит выяснить немного позже, но уже сейчас можно сделать предварительный вывод о том, что размещать внутри этого небольшого параллелепипеда системы с TDP больше 65 Вт может оказаться не самым удачным решением.

Сборка системного блока

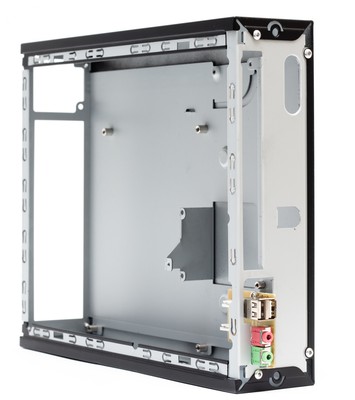

Для снятия боковой стенки достаточно открутить 2 винта с накатной головкой. Принцип крепления стенки — прислонно-сдвижной, механизм работает четко, детали хорошо подогнаны друг к другу.

Yuhanhi Tec U702

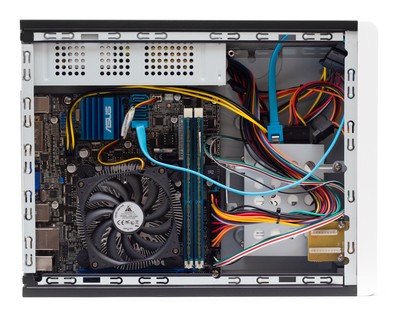

Системная плата устанавливается на привычные полые шестигранники с резьбой, которые заранее предустановлены производителем в местах, соответствующих креплению по стандарту Mini-ITX.

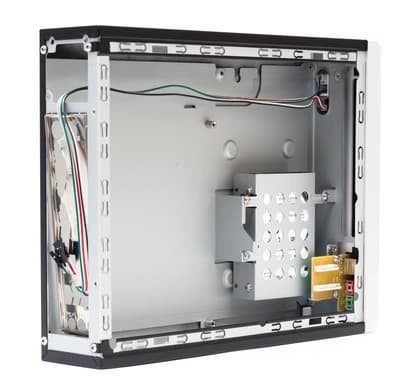

Металлические адаптеры для крепления оптического привода и 2,5″ накопителя находятся друг над другом. Соответственно, снимать их в любом случае придется оба, даже если установка ODD не входит в планы сборщика. Крепится каждый из адаптеров с помощью 3 винтов под крестовую отвертку.

Yuhanhi Tec U702

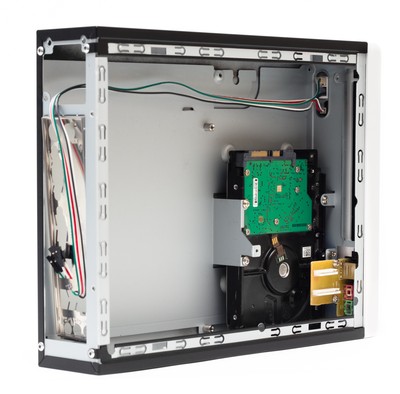

Сам оптический привод крепится к адаптеру четырьмя винтами — это стандартная схема, не очень быстрая и удобная ввиду небольшого размера винтов, но достаточно надежная. Накопитель ноутбучного формата закрепляется в своем адаптере аналогичным образом. В случае использования полноразмерного жесткого диска переходник не нужен — диск крепится непосредственно к шасси.

Yuhanhi Tec U702

Для демонтажа блока питания нужно выкрутить из шасси высокую цилиндрическую опору с резьбой, что может оказаться весьма сложной задачей. Однако при обычной сборке в этой процедуре нет никакой необходимости, блок питания не будет препятствовать установке ни одного из компонентов ПК.

Порты USB 2.0 с передней панели подключаются монолитной 8-контактной колодкой. Аудиоразъемы также подключаются монолитным коннектором с поддержкой стандарта HDA с обратной совместимостью с AC’97. Набор проводов для подключения кнопок и индикации представлен традиционной россыпью, спикер в комплекте поставки отсутствует.

Yuhanhi Tec U702

Тестирование эффективности системы вентиляции корпуса

Данный этап исследования представляет собой тестирование с помощью программных средств, нагружающих различные подсистемы компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение. Таким образом можно оценить возможности и производительность системы охлаждения корпуса.

В конфигурацию тестового стенда входили следующие комплектующие:

  • Материнская плата ASUS P8H61-I LX
  • Процессор Intel Celeron G540
  • Процессорный кулер Glacialtech Igloo i630 Light
  • Жесткий диск Seagate ST9640320AS
  • Оперативная память Kingston KVR1333D3N9 (2 планки)
  • Блок питания Silverstone ST45SF-G

Эта конфигурация является унифицированной для тестирования всех малогабаритных корпусов, поэтому в нее входит 2,5″ жесткий диск и процессорный кулер с высотой, близкой к минимальной. Поскольку в рассматриваемом корпусе невозможна установка тестового графического ускорителя Radeon HD5750, используется интегрированная в процессор графика.

Температура в помещении во время всех тестов остается неизменной и составляет 24 градуса. Замеры температуры производились программой SpeedFan в следующих режимах:

  • Idle — режим простоя: работа операционной системы Windows 7 Домашная Расширенная со включенным антивирусом MS Essentials и фоновыми процессами в течение 1 часа.
  • Video (CPU) и Video (DXVA) — просмотр ролика Full HD (BDRemux) с помощью плеера VLC 2.0 с выключенным и включенным аппаратным декодером в течение 1 часа.
  • LinPack — нагрузка центрального процессора расчетами в программе-бенчмарке Intel в течение 1 часа; данный софт славится тем, что создает нетипично высокую нагрузку на CPU, прогревая его до максимального уровня.
  • FurMark — нагрузка графического ускорителя и, в меньшей степени, центрального процессора в специализированном бенчмарке в течение 1 часа.
  • FurMark+LinPack — одновременный запуск обоих бенчмарков и их прогон в течение 1 часа; здесь нагрузка на компоненты ПК должна быть максимальной.

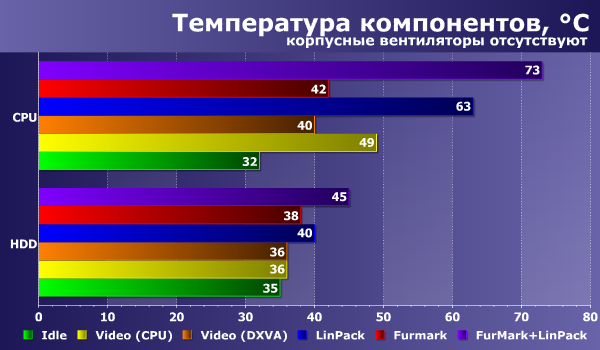

Результаты тестов представлены на диаграмме:

Тестирование подтвердило наши опасения: система вентиляции в Yuhanhi Tec U702 действительно работает достаточно плохо. При долговременной высокой нагрузке за безопасные рамки выходит температура как жесткого диска, так и центрального процессора. И это при том, что наш тестовый накопитель формата 2,5″ греется значительно меньше, чем его полноразмерные аналоги, процессор мы использовали далеко не самый горячий, да и температура в помещении летом тоже часто оказывается далека от комфортных 24 градусов.

Стоит дополнительно отметить, что во время исследования мы провели еще один тест под максимальной нагрузкой, перевернув при этом корпус блоком питания вниз. Однако эта манипуляция никак не отразилась на итоговом результате, температуры всех компонентов не изменились ни на градус.

Блок питания Nexian ITX-200W

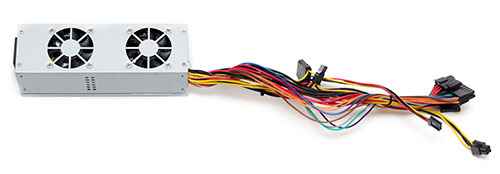

Провода и разъемы блока питания Nexian ITX-200W

В корпусе установлен компактный блок питания, найти которому замену будет непросто. Максимальная мощность блока питания составляет 200 Вт при максимальном токе 13 А по каналу +12VDC.

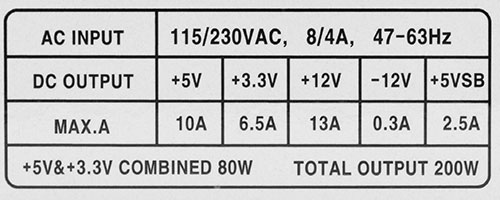

Характеристики блока питания Nexian ITX-200W

Длина фиксированных коннекторов
до основного разъема АТХ — 28 см
до процессорного разъема ATX12V — 34 см
до первого разъема SATA Power Connector — 12 см, плюс 14 см до второго такого же разъема
до первого разъема Peripheral Connector («молекс») — 12 см, плюс 14 см до разъема питания FDD

Длина проводов очень небольшая, но с учетом размеров корпуса, для которого предназначен данный БП, ситуация вполне нормальная. Количество разъемов также небольшое, наличие разъема питания FDD выглядит несколько избыточным.

Система охлаждения

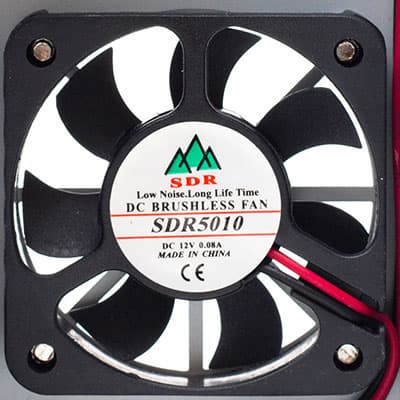

Вентилятор блока питания Nexian ITX-200W

В блоке питания установлены два низкопрофильных вентилятора типоразмера 50 мм — это обеспечивает некоторую оригинальность конструкции, но никаких существенных достоинств не обеспечивает. С учетом размещения элементов во внутреннем объеме корпуса можно констатировать высокое аэродинамическое сопротивление потоку воздуха от вентиляторов.

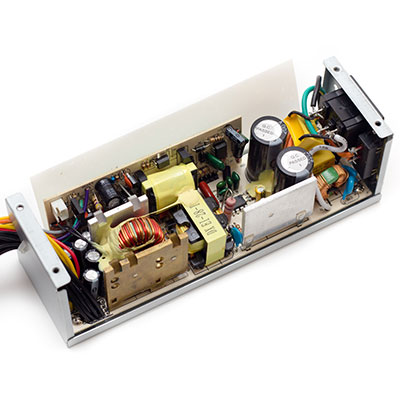

Вид платы блока питания Nexian ITX-200W

Основные полупроводниковые элементы расположены на трех компактных радиаторах, топология в блоке питания используется типовая для дешевых решений: групповая стабилизация каналов +5VDC и +12VDC, активный корректор коэффициента мощности отсутствует.

Тестирование блока питания

Работа на максимальной мощности

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

В данном случае можно наблюдать большие отклонения по каналу +3.3VDC и средние — по каналу +5VDC. Параметры канала +12VDC — на хорошем уровне.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
более пяти процентовнеудовлетворительно
+5 процентовплохо
+4 процентаудовлетворительно
+3 процентахорошо
+2 процентовочень хорошо
1 процент и менееотлично
−2 процентаочень хорошо
−3 процентахорошо
−4 процентаудовлетворительно
−5 процентовплохо
более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала

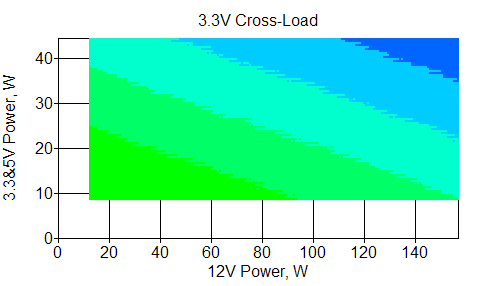

Отклонения по линии +3,3 VDC

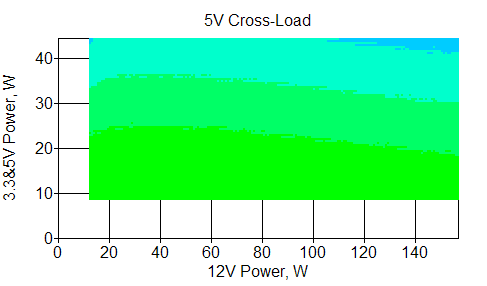

Отклонения по линии +5 VDC

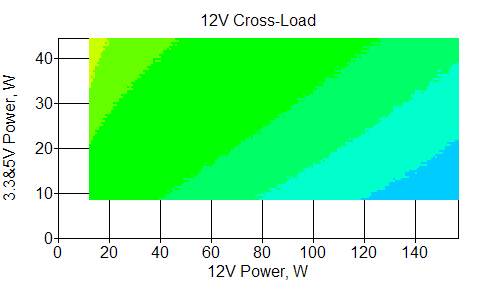

Отклонения по линии +12 VDC

В диапазоне до 120 Вт выходной мощности отклонения вполне укладываются в трехпроцентный диапазон, после чего отклонения от номинала возрастают по всем каналам.

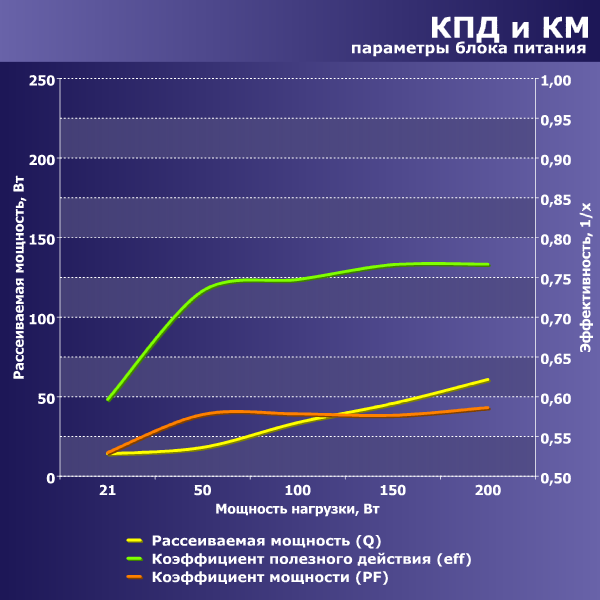

КПД довольно низкий: диапазон изменения данного параметра по нашим данным составил от 60 до 77 процентов. Соответственно, не блещет и экономичность: на максимальной мощности БП рассеивает около 60 ватт, а на мощности 50 Вт — около 18 Вт.

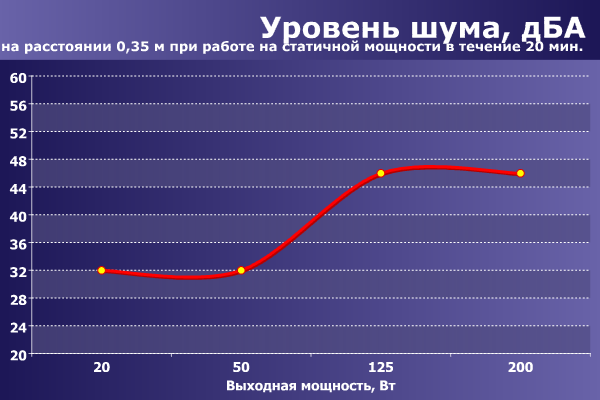

Блок питания нельзя назвать тихим — уровень его шума изменяется от среднего до высокого. На мощности от 125 Вт эксплуатировать устройство с подобным уровнем шума будет не слишком комфортно в случае, если есть какие-либо требования к акустической эргономике. И даже на минимальной мощности 20 Вт уровень шума составляет 32 дБА и находится на среднем уровне.

Подобная акустическая эргономика накладывает серьезные ограничения на сферу использования корпуса в целом.

Позиционирование и выводы

Корпус ввиду своих малых габаритов явно не подойдет для сборки игрового ПК. Для использования же в качестве HTPC у Yuhanhi Tec U702, к сожалению, слишком шумный блок питания, который не получится просто заменить на другую модель.

Таким образом, данный корпус сможет хорошо прижиться только в составе ПК общего назначения начального и среднего уровня. Причем в обстановке шумного офиса пользоваться им будет более комфортно, чем дома.

Yuhanhi Tec U702 обладает достаточно строгим дизайном, его шасси выполнено из прочной качественной стали, а блок питания обладает большим (для своих габаритов) запасом мощности. В то же время вентиляторы БП довольно сильно шумят, система охлаждения плохо справляется с высокой нагрузкой, в корпус можно установить только один жесткий диск и ни одной платы расширения. Если не считать обозначенные недостатки существенными, то за свои деньги Yuhanhi Tec U702 может стать вполне неплохой покупкой.


Средняя текущая цена (количество предложений)
Корпус Yuhanhi Tec U702
Н/Д(0)


Корпус Yuhanhi Tec U702 предоставлен на тестирование производителем
