Линейка компактных корпусов Node шведской компании Fractal Design на данный момент насчитывает всего три модели. К нам на тестирование попал самый компактный представитель линейки — корпус Fractal Design Node 304, совместимый лишь с системными платами формата Mini-ITX.

Корпус позиционируется не просто как еще один вытянутый «кубик» для построения HTPC, его можно использовать и как основу для производительной игровой станции, и для обеспечения доступа к большому объему данных, которые корпус готов принять благодаря наличию 6 универсальных посадочных мест под накопители формата 3,5/2,5″.

Fractal Design Node 304

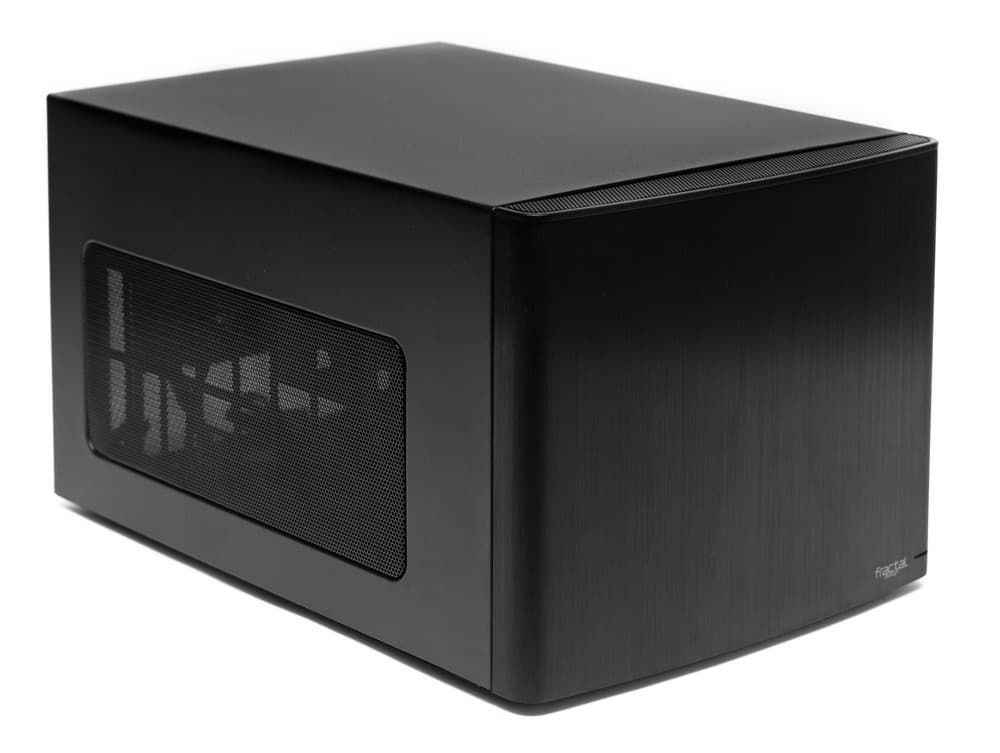

Основной цвет корпуса — черный, при этом часть деталей окрашена в стильный белый цвет. Такой контраст в паре с общим минимализмом в элементах оформления смотрится действительно неплохо. Первое время модель Node 304 Black была единственной представленной на рынке, однако позже был выпущен корпус Node 304 White, в котором все элементы окрашены в противоположный цвет. Пожалуй, белая расцветка намного больше подходит под определение «скандинавского дизайна», именно белый корпус будет более гармонично смотреться на каком-нибудь столике с труднопроизносимым названием из всем известного магазина разобранной мебели.

Поставляется корпус в коробке из обычного картона. По бокам имеются ручки для упрощения переноски, а вот для транспортировки коробки одной рукой придется прибегнуть к помощи скотча. Надписи и схематичные рисунки на коробке позволяют узнать основные характеристики корпуса, в этом плане упаковка весьма информативна.

Fractal Design Node 304

К сожалению, к нам на тест попал не новый продукт, и предыдущий тестировщик предпочел оставить у себя часть комплекта поставки, поэтому каких-то деталей на представленных в статье фотографиях может не быть, но в тексте мы обязательно обо всем расскажем.

Комплект поставки помимо самого корпуса и элементов системы охлаждения включает в себя толстую книжку с инструкцией по сборке, несколько пакетиков с крепежными винтами и 4 одноразовые стяжки для более аккуратной укладки интерфейсных и питающих кабелей во время сборки системного блока. Инструкция выполнена добротно, в ней есть много полезных рекомендаций по сборке и подбору подходящих комплектующих. Раздел на русском присутствует, качество перевода хорошее — видно, что работал человек, а не машина.

Компоновка

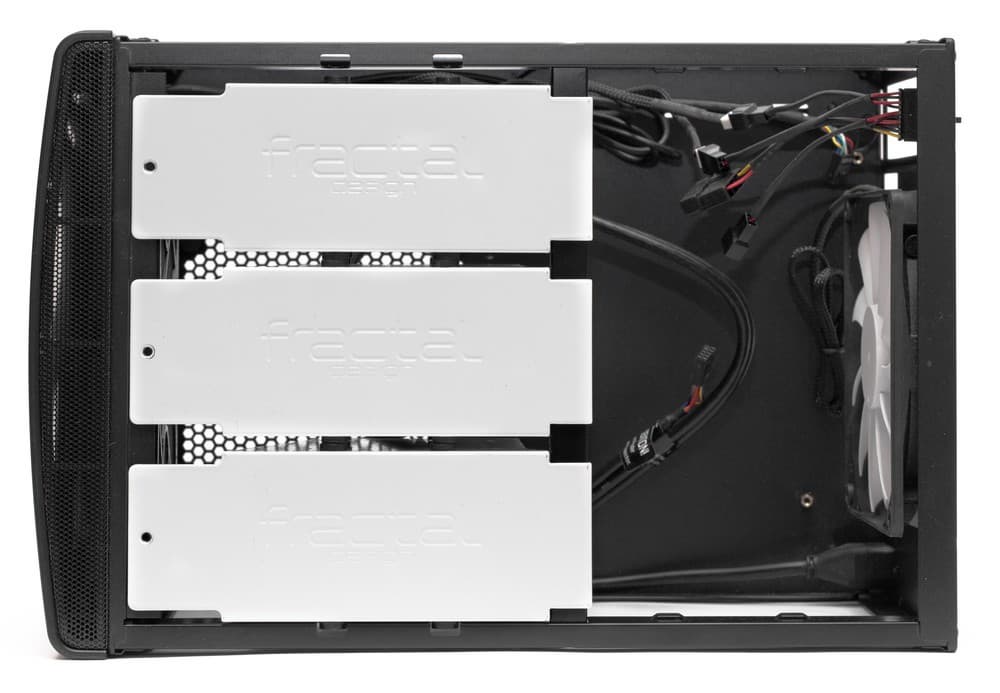

По компоновке Fractal Design Node 304 напоминает так и не получившие распространения корпуса стандарта BTX. Все жесткие диски расположены вертикально в передней части корпуса. Под ними находится блок питания, забирающий холодный воздух через отверстия в нижней стенке. Ближе к задней стенке устанавливается системная плата формата Mini-ITX с процессорным кулером высотой до 165 мм и двухслотовой видеокартой длиной до 310 мм. Корпусные вентиляторы, установленные на передней и задней стенках, прогоняют воздух по корпусу как по трубе, что обеспечивает комплектующим комфортный температурный режим.

Конструкция

Габариты Fractal Design Node 304 — 374 (Д) × 250 (Ш) × 210 (В) мм, вес без блока питания составляет всего 4,9 кг. Все основные элементы шасси выполнены из стали толщиной 0,7 мм — не самый лучший показатель, но для компактного корпуса этого вполне достаточно. Корпус не вызывает ощущения хлипкой и ненадежной конструкции как во время сборки, так и при повседневной эксплуатации.

Fractal Design Node 304

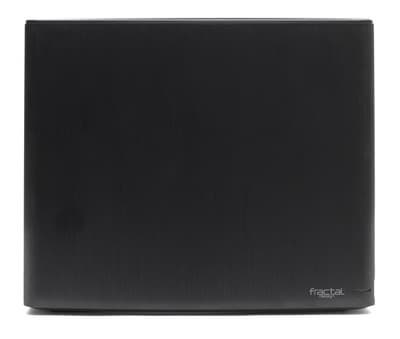

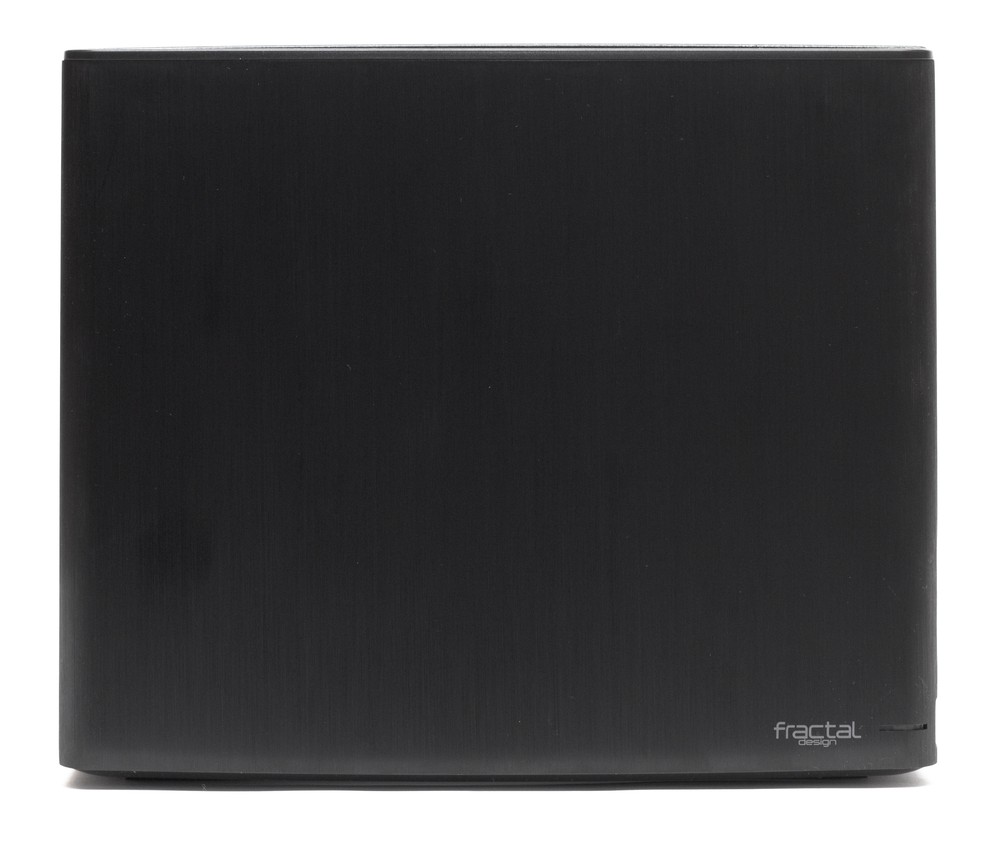

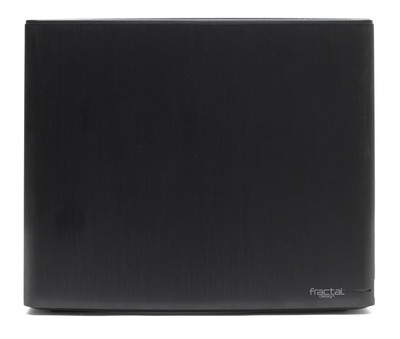

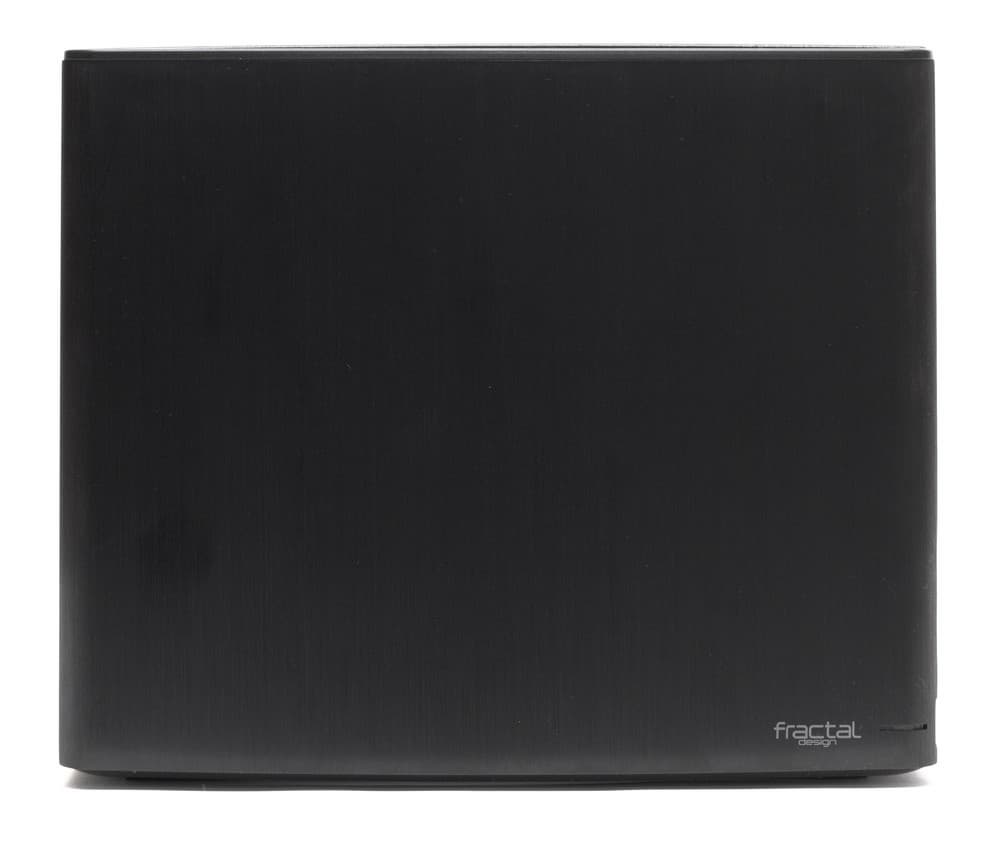

Декоративная передняя панель имеет выгнутую форму, призванную не только подчеркнуть элегантность конструкции, но и обеспечить приток воздуха для фронтальных вентиляторов. На верхнюю часть панели установлена стальная сетка, а в нижней есть большой выступ для удобного захвата рукой и снятия панели целиком.

Основной материал декоративной панели — пластик, но для придания более привлекательного внешнего вида на ее внешнюю часть закреплена тонкая алюминиевая пластина. Алюминий также окрашен в черный цвет и имеет приятный глазу шлифованный рисунок.

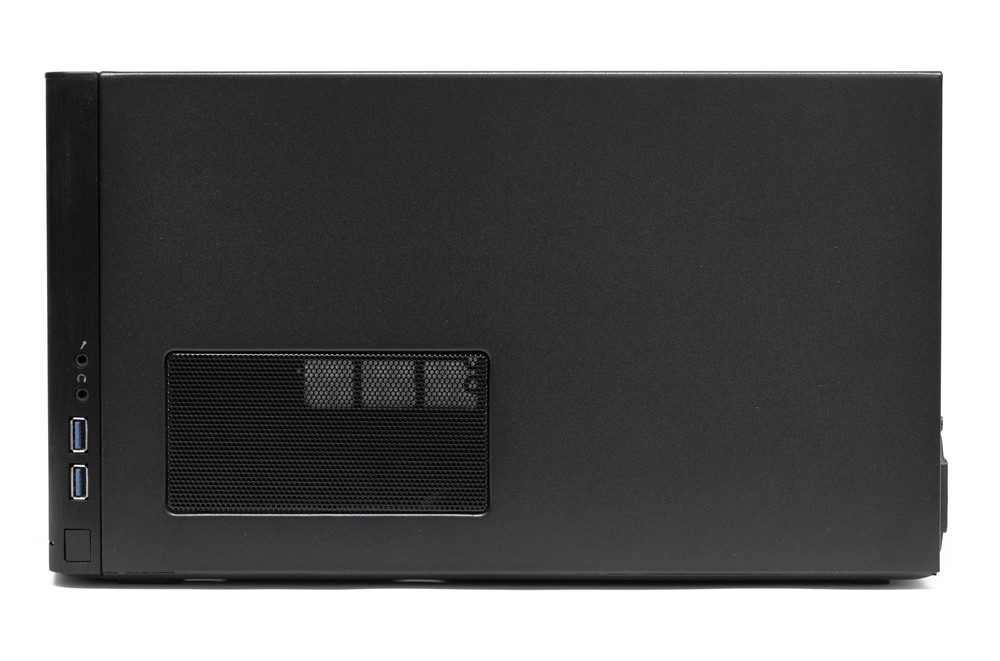

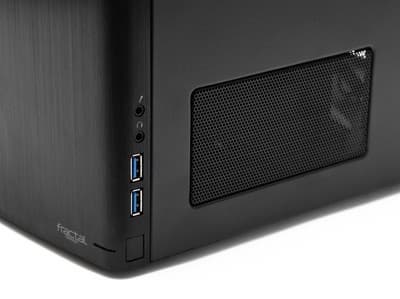

Блок портов ввода/вывода убран на правый торец, дабы не портить минималистичный дизайн передней панели. В набор портов входят два USB 3.0, а также разъемы для подключения микрофона и наушников. Порты USB стоят друг рядом с другом, поэтому одновременное подключение двух крупногабаритных устройств, скорее всего, окажется невозможным.

Fractal Design Node 304

Здесь же сбоку находится большая прямоугольная кнопка Power. Она имеет небольшой ход и нажимается с громким щелчком. Кнопки Reset у Node 304 нет, как нет ее у многих тестируемых нами в последнее время корпусов Mini-ITX. Нельзя считать это серьезным недостатком, поскольку зависший ПК в любом случае можно выключить путем длительного удержания кнопки Power.

Светодиод, сигнализирующий о включенном состоянии ПК, находится в левом нижнем углу передней панели. Цвет его свечения — синий, а яркость не настолько сильна, чтобы раздражать пользователя по ночам. Светодиод активности HDD на первый взгляд отсутствует, однако на самом деле он встроен в нижний торец передней панели и светит белым вертикально вниз — очень эффектно смотрится, особенно если поставить корпус на стол, а не на край полки или ниши.

Для снятия декоративной панели достаточно ухватиться за нее через прорезь в нижней части и потянуть панель на себя. Снимать панель нужно для очистки пылевого фильтра фронтальных вентиляторов, благо процесс это несложный и выполнять его придется относительно редко.

На обеих боковых стенках имеются прорези, прикрытые металлической сеткой. Разница только в том, что на правой стенке отверстие значительно меньше и не имеет пылевого фильтра. Этому есть вполне логичное объяснение: слева в корпусе будет установлена видеокарта, система охлаждения которой будет забирать воздух через большой вырез, а через правую стенку воздух будет только выходить, да и то не слишком активно.

Fractal Design Node 304

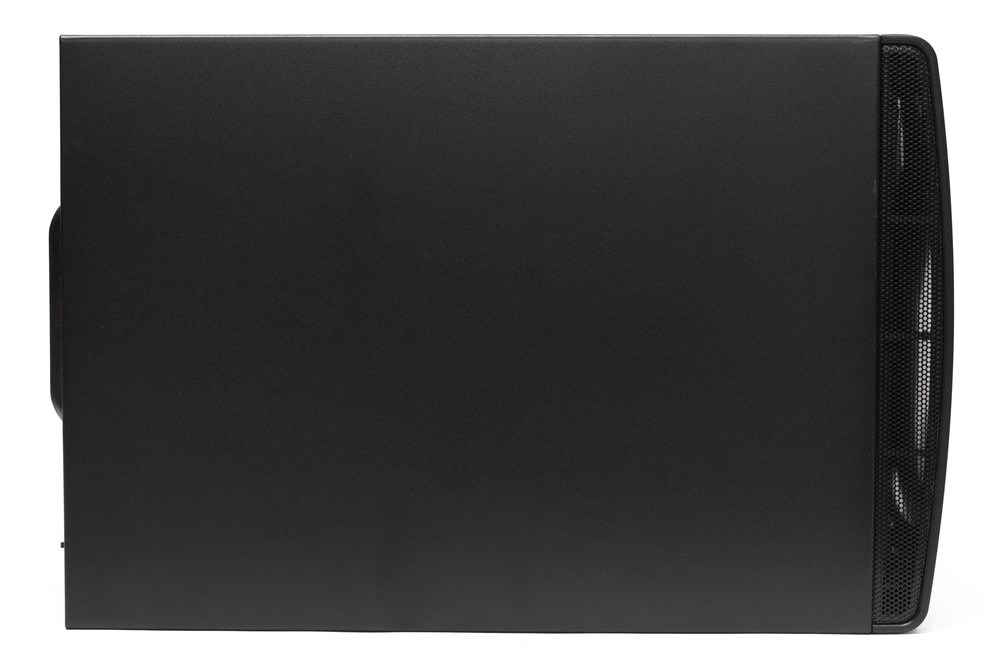

Верхняя стенка корпуса абсолютно глухая. На нижней стенке есть вырез в районе блока питания, прикрытый съемным пылевым фильтром. Ножки Node 304 выполнены из резины, их высота составляет примерно 3 мм.

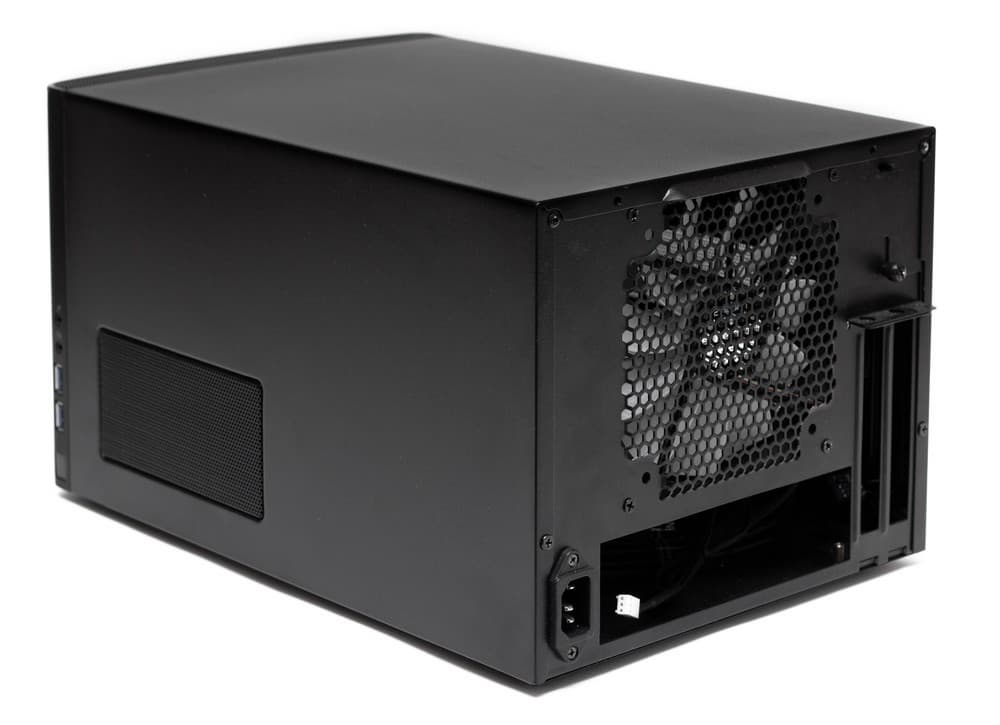

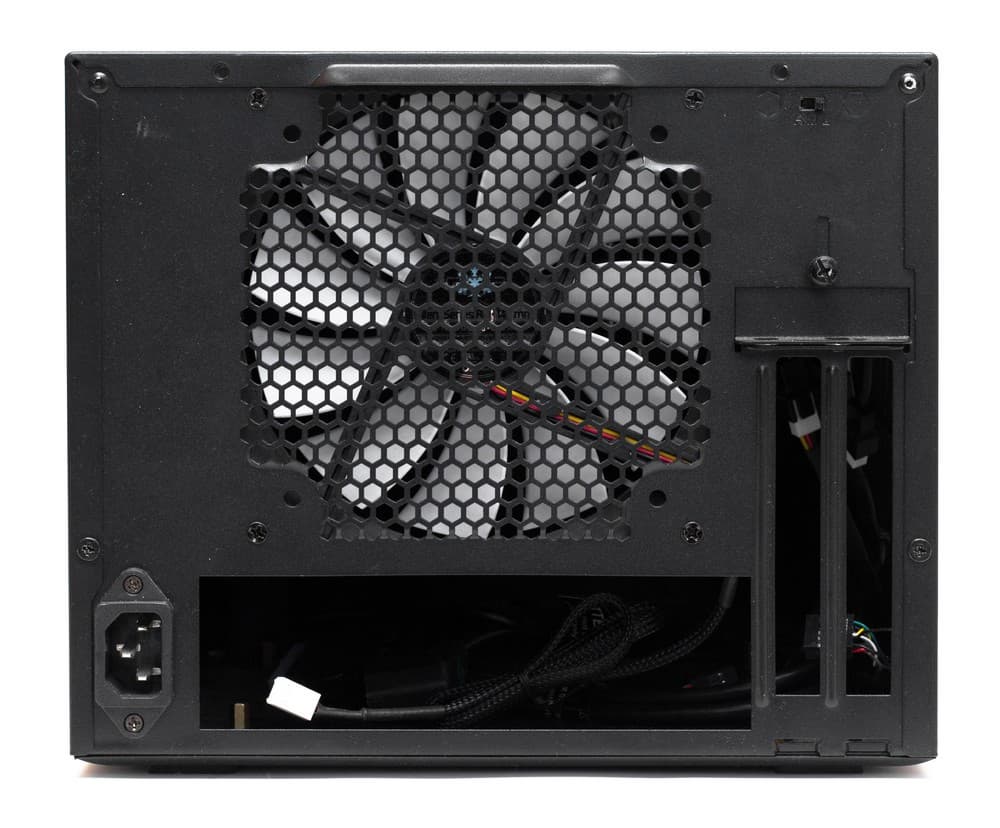

Основным элементом задней панели является внушительных размеров вентилятор, прикрытый стальной сеткой. Поскольку БП находится в передней части корпуса, то сзади в левом нижнем углу расположен разъем для подключения силового кабеля к небольшому удлинителю, имеющему свой собственный штекер к блоку питания.

Fractal Design Node 304

В правом верхнем углу задней стенки притаился незаметный переключатель, отвечающий за регулировку скорости вращения всех трех корпусных вентиляторов. Он имеет три положения — L, M и H, которые соответствуют напряжениям 5, 7 и 12 В. Среднее положение оказывается не всегда просто поймать, но это незначительный недостаток, тем более что все вентиляторы без проблем стартуют даже при минимальном напряжении.

Система охлаждения

Корпус Fractal Design Node 304 имеет три посадочных места для установки корпусных вентиляторов, и все они уже установлены по умолчанию. Вентиляторы относятся к свежей линейке Silent Series R2, которая отличается использованием гидродинамических подшипников и относительно тихой работой. Провода вентиляторов убраны в черную оплетку, а для подключения используется стандартный 3-контактный разъем с датчиком количества оборотов. Способ крепления всех вентиляторов — винтовой, какие-либо амортизирующие прокладки в местах крепления отсутствуют.

Fractal Design Node 304

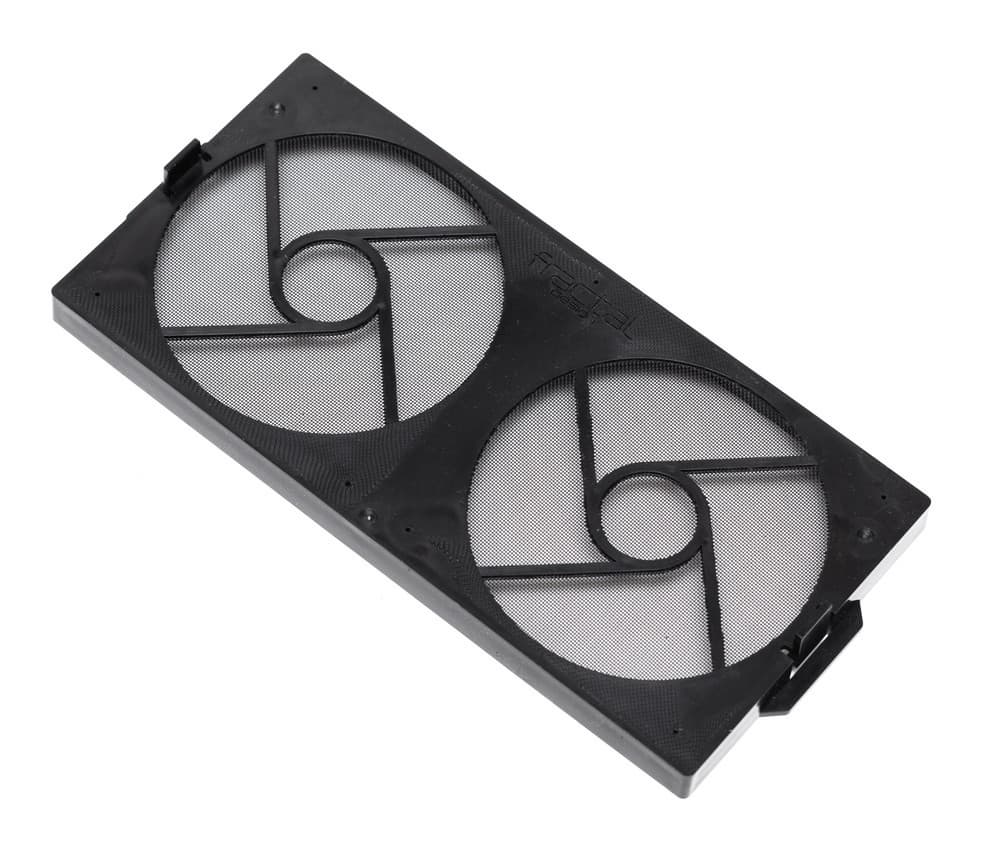

На передней стенке, сразу за декоративной фронтальной панелью, расположены два вентилятора типоразмера 92 мм. При желании их можно заменить на другую модель типоразмера 92 или 80 мм. Оба вентилятора прикрыты единым пылевым фильтром в пластиковой рамке. Она очень легко снимается и ставится на место, так что весь процесс, включая снятие декоративной панели, вряд ли займет больше минуты.

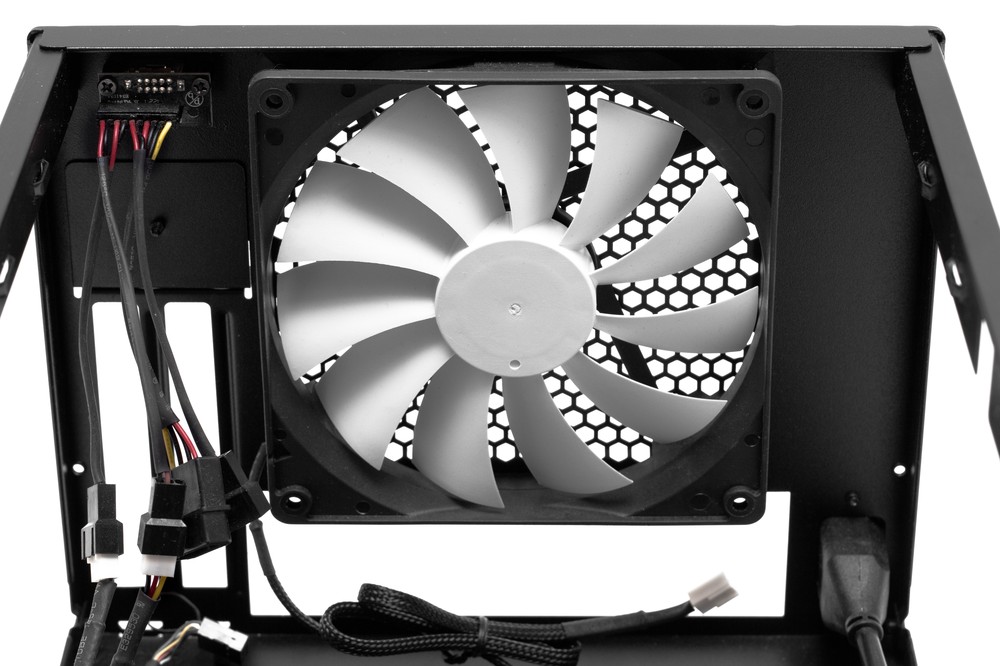

Еще один вентилятор установлен на задней стенке, он имеет типоразмер 140 мм и может быть заменен на другую модель типоразмера 140 или 120 мм. Данный вентилятор работает на выдув, поэтому никакого пылевого фильтра для него производитель не предусмотрел.

Второй быстросъемный пылевой фильтр установлен на нижней стенке корпуса в районе блока питания. Это такая же мелкоячеистая сетка в пластиковой рамке, для снятия которой нужно приподнять или положить корпус на бок и слегка поджать фильтр, чтобы он вышел из защелок.

Fractal Design Node 304

Последний пылевой фильтр совмещен со стальной сеткой, расположенной на левой боковой стенке. Для его снятия придется разбирать корпус, так как данный элемент конструкции вдавливается внутрь и установить его на место, не снимая боковой стенки, не представляется возможным.

Корпус оснащен встроенным регулятором скорости вращения трех вентиляторов, о чем уже было сказано ранее. Вентиляторы подключаются к нему стандартным 3-контактным разъемом, а для работы ему требуется всего один 4-контактный периферийный разъем от блока питания, более известный как molex.

Максимальная высота процессорного кулера составляет 165 мм — этого будет вполне достаточно для большинства крупных производительных моделей.

В целом система охлаждения корпуса оставляет впечатление продуманной и грамотно спроектированной конструкции. При правильном подборе комплектующих и аккуратной сборке можно не опасаться за перегрев даже самых мощных CPU и GPU, да и пыль в первую очередь будет оседать именно на фильтрах, а не внутри корпуса.

Сборка системного блока

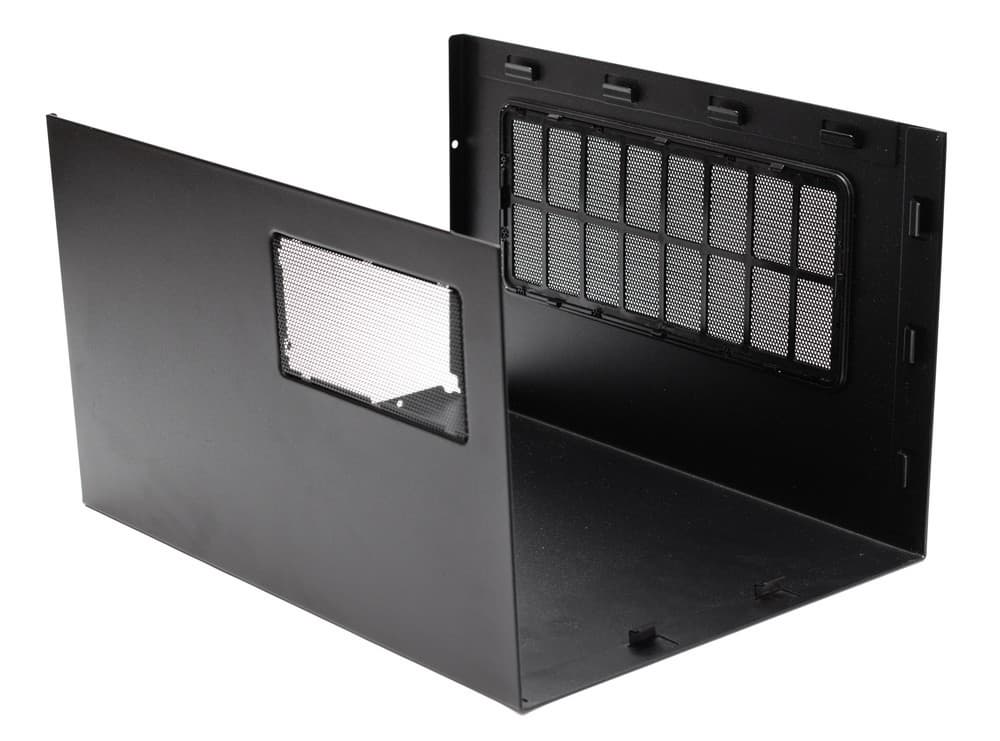

Боковые и верхняя стенка в данном корпусе представляют собой единый П-образный кожух. Для его снятия нужно открутить 4 винта с накатной головкой. Кожух достаточно просто снимается и ставится на место, пазы без проблем входят друг в друга.

Заглушка для задних портов ввода/вывода традиционно отсутствует. Для крепления системной платы используются стандартные латунные стойки, но прежде чем монтировать плату в корпус, рекомендуется демонтировать все 3 съемные корзины для жестких дисков.

Fractal Design Node 304

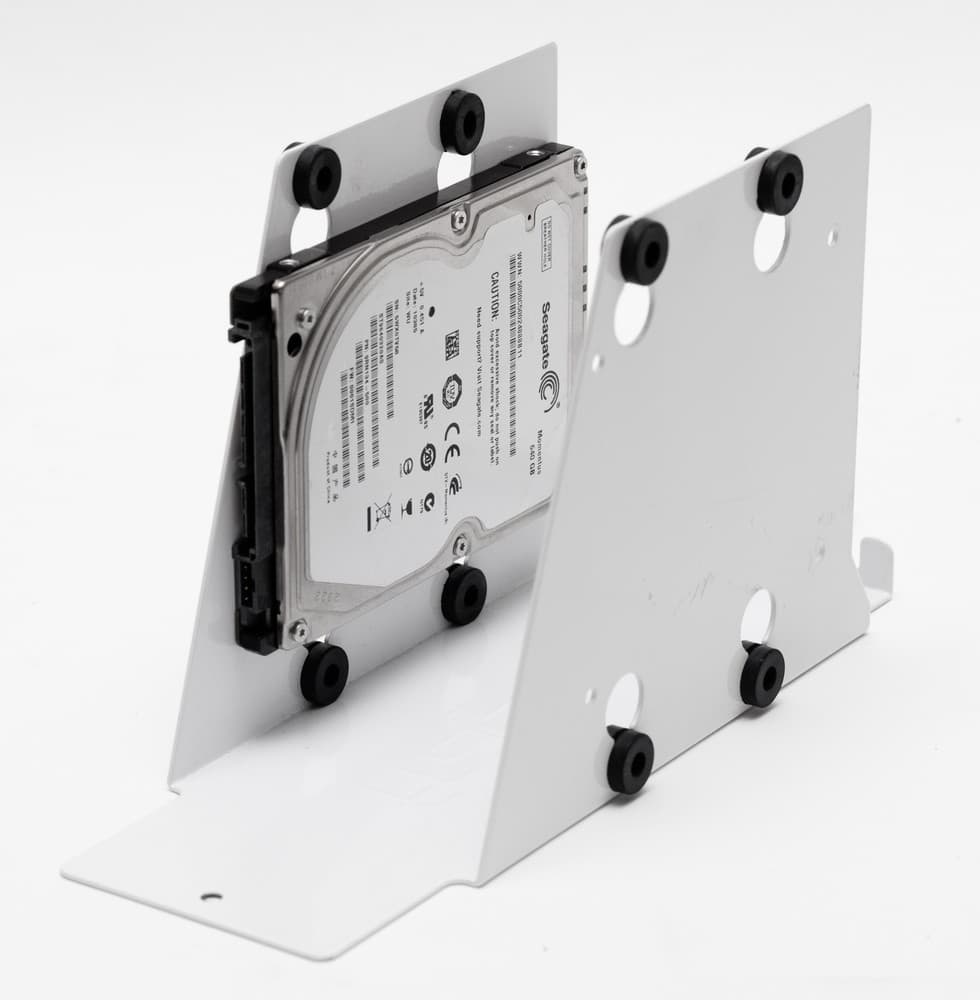

Эти корзины выкрашены в белый цвет и находятся в передней части корпуса. Каждая корзина крепится к шасси тремя винтами — одним под крестовую отвертку и двумя с накатной головкой. В каждую корзину можно установить два накопителя формата 2,5″ или 3,5″ в любых соотношениях. Для разных дисков будут использоваться разные крепежные отверстия, для 3,5″ HDD предусмотрены виброгасящие прокладки. Поперечную перекладину, к которой крепятся данные корзины, также лучше убрать, она держится на 4 небольших винтах под крестовую отвертку.

Для кого-то это может стать недостатком, но Node 304 не поддерживает установку оптических приводов даже ноутбучного формата, поэтому любителям смотреть Blu-ray и DVD придется обратить внимание на другой корпус или же использовать устройство с внешним подключением.

Fractal Design Node 304

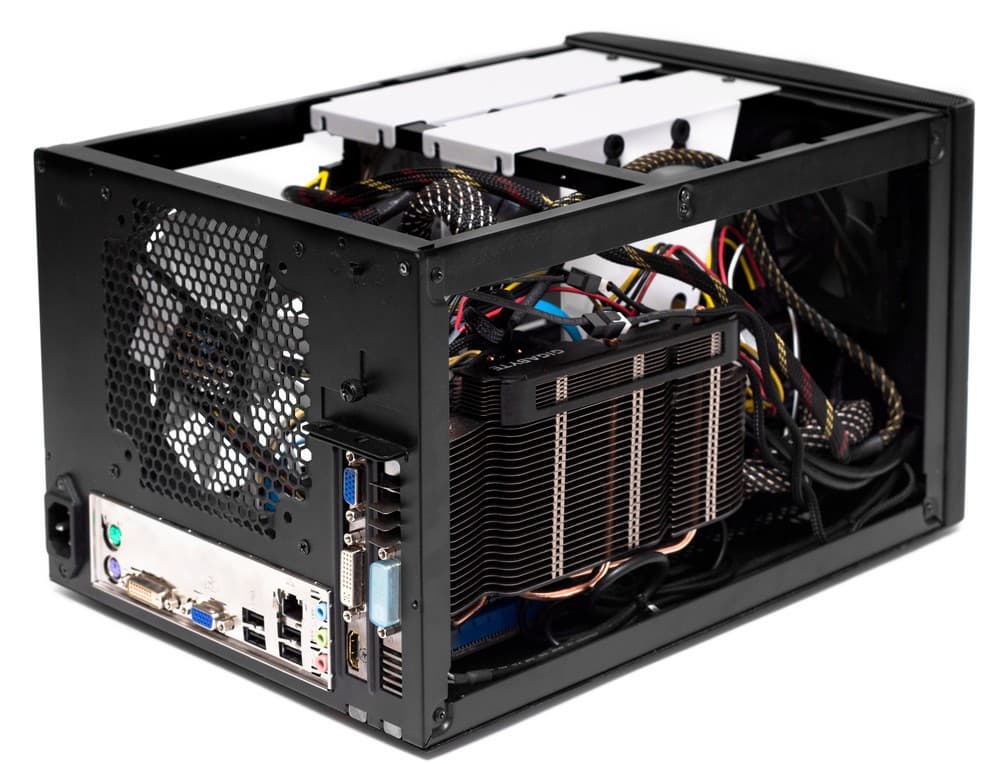

Корпус предусматривает установку двух плат расширения длиной до 310 мм каждая, то есть проблем с установкой длинных двухслотовых видеокарт в этот компактный корпус возникать не должно. Правда, здесь уже начинаются дополнительные условия: одну из трех корзин для накопителей придется убрать из корпуса, а установленный блок питания не должен быть длиннее 160 мм (модульный — не длиннее 150 мм). Таким образом, собрать одновременно и мощную игровую станцию, и NAS «в одном флаконе», увы, не получится, хотя 4 диска — это тоже достойный результат.

Заглушки для плат расширения съемные и также окрашены в белый цвет. Каждую заглушку или плату в слоте можно закрепить отдельным винтом или же воспользоваться единой прижимной пластиной Г-образной формы, крепящейся одним винтом с накатной головкой. К сожалению, полностью убрать эта пластину из корпуса нельзя (видимо, чтобы не потерялась случайно в процессе сборки), и в нее настойчиво упираются торчащие из видеокарты разъемы DVI или VGA. Разумеется, для большинства современных видеокарт с разъемами HDMI и DisplayPort эта проблема неактуальна.

Fractal Design Node 304

Блок питания устанавливается на небольшой подиум из резиновых прокладок и крепится 4 винтами к специальной рамке. Конструкция предусматривает возможность двухсторонней установки БП, однако ставить его вентилятором кверху нет никакого смысла. Комплектующие внутри корпуса расположены совсем недалеко друг от друга, поэтому в Fractal Design Node 304 есть смысл устанавливать блок питания с как можно более короткими проводами и минимальным необходимым набором периферийных разъемов. Каждый дополнительный кабель — это дополнительные трудности во время сборки и ухудшение свойств системы охлаждения.

Fractal Design Node 304

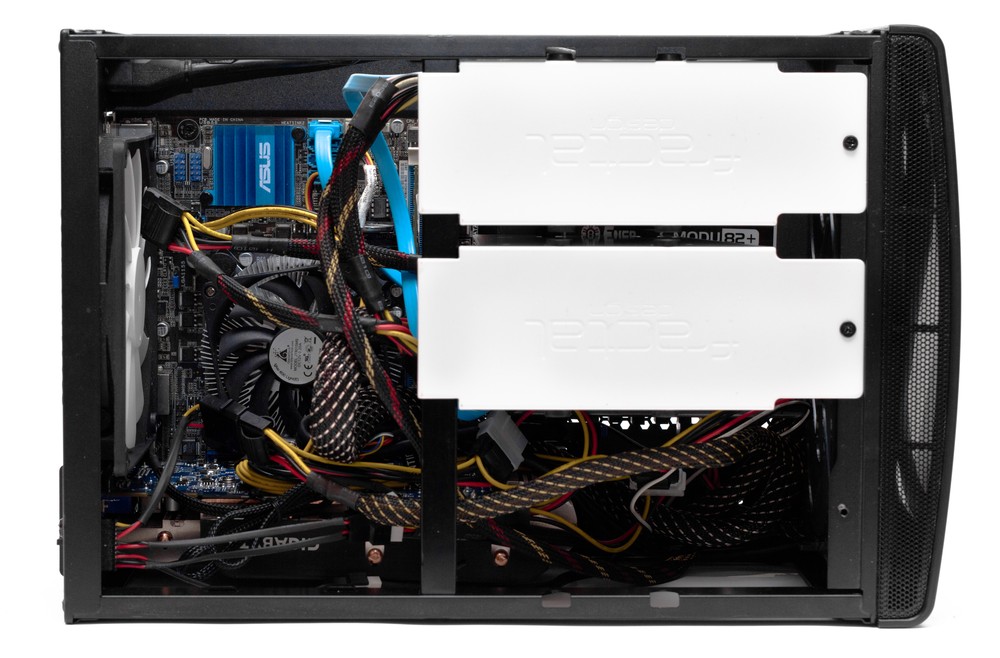

Чтобы собранный ПК выглядел приглядно, комплектующие не перегревались, а провода не лезли в вентиляторы, сборщику придется как следует постараться, максимально использовать стяжки и скрученные по спирали SATA-кабели.

Порты USB 3.0 с передней панели подключаются монолитной колодкой к системной плате, переходников на USB 2.0 и возможности подключиться к портам на задней панели ввода/вывода нет. Колодка для подключения аудиоразъемов также монолитная с поддержкой стандарта HD Audio без обратной совместимости с AC’97. Кнопки и индикаторы с передней панели подключаются стандартной россыпью раздельных проводов.

Fractal Design Node 304

Измерение уровня шума

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера Октава 110А-Эко в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Для регулирования напряжения питания вентиляторов использовался автономный управляемый преобразователь.

Уровень шума корпуса

Шум системы охлаждения корпуса изменяется от очень низкого при питании вентиляторов напряжением 5 В до среднетипичного при питании от 12 В. Источник с таким уровнем шума будет малозаметен в типичных условиях, характерных для жилых помещений в дневное время суток. В ночное время при минимальных оборотах система охлаждения корпуса также не будет доставлять беспокойства с расстояния от метра и больше.

Стоит отметить довольно широкий диапазон изменения шума от системы охлаждения корпуса, что свидетельствует и о широком диапазоне изменения ее производительности. Это должно обеспечить хорошую адаптируемость системы охлаждения к режимам с различным тепловыделением компонентов, а также предоставить возможность собирать в данном корпусе очень тихие системы с низким тепловыделением или мощные решения с более высоким уровнем шума.

В случае сборки тихой системы корпус актуален не только из-за весьма достойной штатной системы охлаждения, но и из-за возможности установки процессорных кулеров башенной конструкции, а также полноразмерных блоков питания, в том числе и безвентиляторных. Причем в случае использования башенного кулера корпус предоставляет возможность минимизировать общее количество вентиляторов путем использования заднего вытяжного вентилятора для активного охлаждения радиатора кулера — таким образом можно обходиться без накладного вентилятора, который обычно размещается на радиаторе башенного кулера. При желании задний вытяжной вентилятор можно заменить на комплектный вентилятор от кулера или любой другой вентилятор с ШИМ-управлением или без оного. Такие возможности очень редко встречаются в корпусах формата Mini-ITX, особенно тех, которые можно найти на российском рынке.

Тестирование эффективности системы вентиляции корпуса

Данный этап исследования представляет собой тестирование с помощью программных средств, нагружающих различные подсистемы компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение. Таким образом можно оценить возможности и производительность системы охлаждения корпуса.

В конфигурацию тестового стенда входили следующие комплектующие:

  • Материнская плата Asus P8H61-I LX
  • Процессор Intel Celeron G540
  • Процессорный кулер Glacialtech Igloo i630 Light
  • Видеокарта AMD Radeon HD 5750 с пассивным охлаждением
  • Жесткий диск Seagate ST9640320AS
  • Оперативная память Kingston KVR1333D3N9 (2 планки)

Эта конфигурация является унифицированной для тестирования всех малогабаритных корпусов, поэтому в нее входит 2,5″ жесткий диск и процессорный кулер с высотой, близкой к минимальной.

Температура в помещении во время всех тестов остается неизменной и составляет 24 градуса. Регистрация значений температуры производилась программой SpeedFan в следующих режимах:

  • Idle — режим простоя: работа операционной системы Windows 7 Домашная Расширенная со включенным антивирусом MS Essentials и фоновыми процессами в течение 1 часа.
  • Video (CPU) и Video (DXVA) — просмотр ролика Full HD (BDRemux) с помощью плеера VLC 2.0 с выключенным и включенным аппаратным декодером в течение 1 часа.
  • LinPack — нагрузка центрального процессора расчетами в программе-бенчмарке Intel в течение 1 часа; данный софт славится тем, что создает нетипично высокую нагрузку на CPU, прогревая его до максимального уровня.
  • FurMark — нагрузка графического ускорителя и, в меньшей степени, центрального процессора в специализированном бенчмарке в течение 1 часа.
  • FurMark+LinPack — одновременный запуск обоих бенчмарков и их прогон в течение 1 часа; здесь нагрузка на компоненты ПК должна быть максимальной.

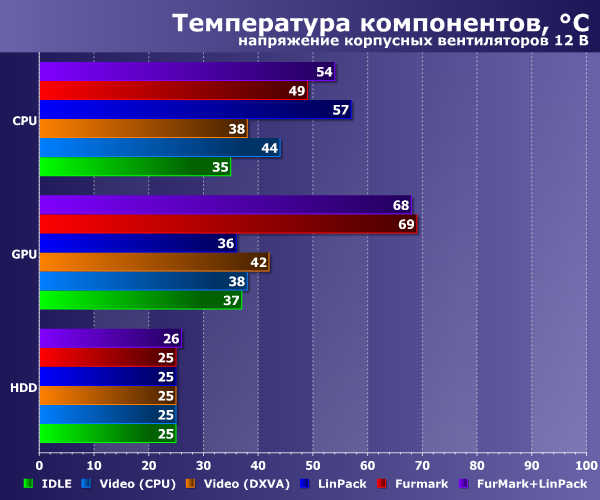

Результаты тестов представлены на диаграммах:

При использовании корпусных вентиляторов на номинальных оборотах система охлаждения показывает очень хорошие результаты. Даже при максимальной нагрузке температура видеокарты с пассивным охлаждением оказывается на относительно низком уровне.

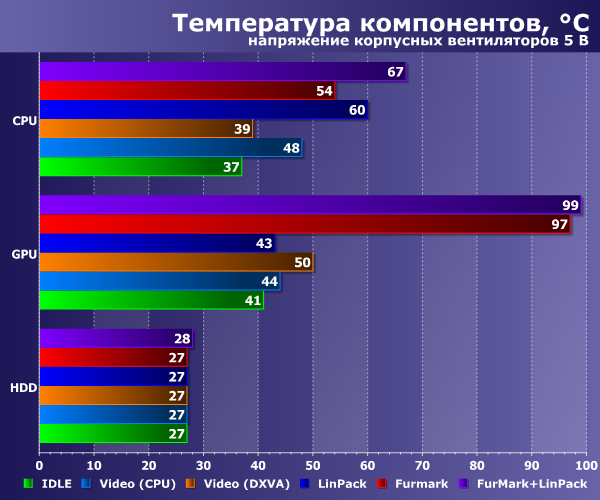

При уменьшении воздушного потока до минимума ситуация заметно ухудшается, однако и в таком режиме систему можно безопасно эксплуатировать, но только без сильной продолжительной нагрузки на GPU.

Приятно отметить, что температуры центрального процессора и жесткого диска остаются на безопасном уровне вне зависимости от нагрузки и скорости вращения корпусных вентиляторов. Даже схожий по конструкции и больший по габаритам Corsair Obsidian 250D охлаждал тестовый процессор немного хуже.

Позиционирование и выводы

Корпус Fractal Design Node 304 обладает весьма стильным минималистичным дизайном, который особенно хорошо смотрится в белом варианте окраски. При вполне стандартных для корпусов такого форм-фактора габаритах Node 304 может служить не только как основа для построения HTPC, но и как игровая станция, ПК общего назначения или даже NAS.

Правда, получить все и сразу в любом случае не удастся, и пользователю придется делать выбор между мощной графикой или максимальным количеством дисков, но здесь хотя бы есть выбор — и это здорово.

Хорошее впечатление произвела система охлаждения корпуса: большое количество вентиляторов в комплекте, наличие пылевых фильтров и высокая эффективность охлаждения — все это несомненные плюсы данного корпуса.

Из относительных недостатков можно выделить проблему с укладкой проводов, причем с каждым дополнительно установленным в корпус диском проблема будет расти в геометрической прогрессии. Также нельзя не упомянуть и об отсутствии возможности установить привод для оптических дисков — впрочем, их использование в современном ПК уже давно практически сошло на нет.

С учетом высокой трансформируемости внутреннего объема корпуса, а также достаточно оригинальной конструкции в целом, он справедливо заслуживает нашей редакционной награды Original Design за текущий месяц.
