Корпус Fractal Design Core 1500


Fractal Design Core 1500

Полная галерея наших фотографий этой модели
Данная модель на сайте производителя
Технические характеристики

К нам на обзор попал еще один представитель корпусов линейки Core компании Fractal Design. Ранее у нас на тестировании уже побывала более крупная модель Fractal Design Core 3000, теперь пришло время познакомиться с корпусом Core 1500 — это Minitower, рассчитанный на установку системных плат форматов microATX и Mini-ITX.

Компания остается верна своему фирменному стилю, поэтому корпус выпускается только в черном варианте окраски, но с белыми вентиляторами, заглушками и лотками для установки жестких дисков — решение не вполне однозначное, у него есть как поклонники, так и противники. По большому счету, белые элементы видны только сборщику, и в процессе нормальной эксплуатации отличающиеся по цвету элементы должно быть практически незаметны.

Fractal Design Core 1500

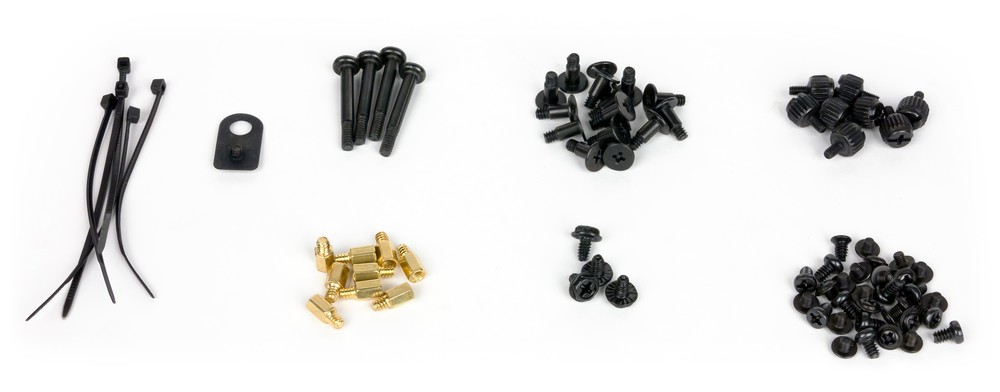

Корпус поставляется в простой картонной коробке со схематичным изображением продукта и краткими техническими характеристиками. В комплект поставки помимо самого корпуса и элементов системы охлаждения входит только набор всевозможных винтов и краткая инструкция по сборке. Инструкция выполнена весьма качественно, в ней есть подписи в том числе и на русском языке. Единственное, чего в ней не хватает — это информации о технических характеристиках Fractal Design Core 1500. За этой информацией придется пройти на официальный сайт производителя.

Компоновка

Minitower Fractal Design Core 1500 имеет нижнее расположение блока питания и поставляется без самого БП.

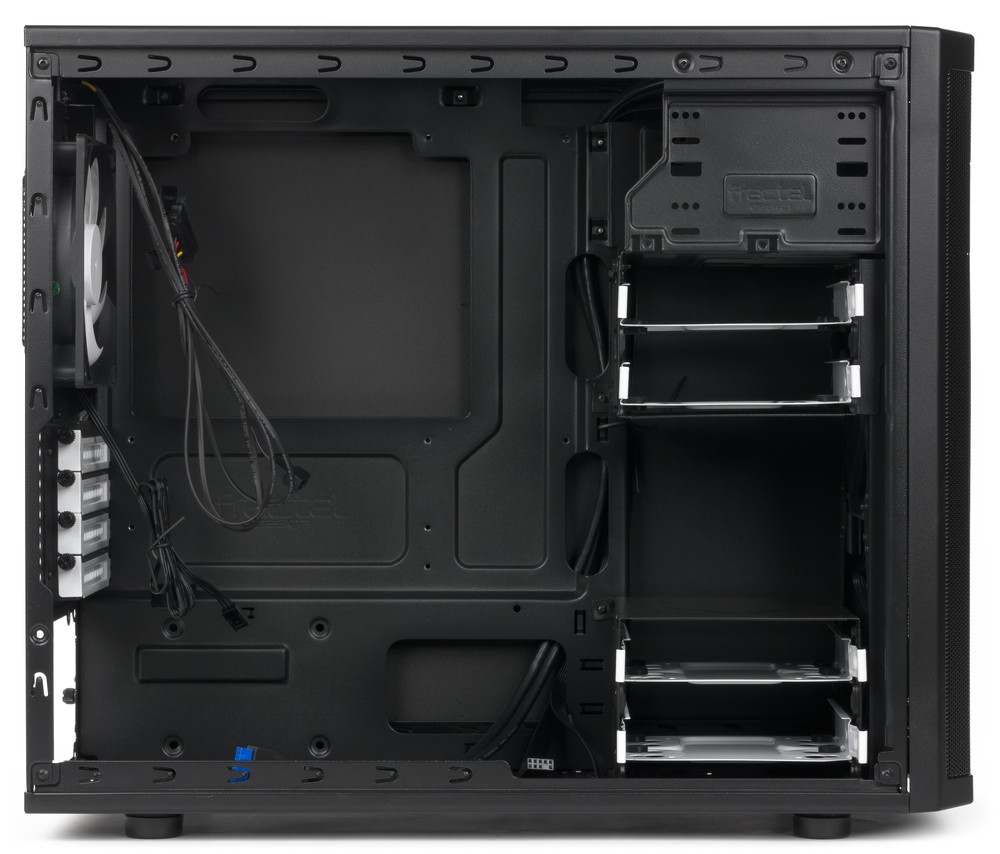

Пространство в передней части корпуса разделено на три большие корзины: одна для установки 5,25″ устройств с внешним доступом и две для установки жестких дисков или SSD-накопителей. Корзины для дисков повернуты на 90 градусов («налево») и специально разнесены друг от друга (вверх и вниз), чтобы не мешать установке видеокарты. Максимальная длина видеокарты в данном корпусе составляет 380 мм — этого должно с запасом хватить даже для самых мощных графических ускорителей.

Fractal Design Core 1500

Корпус предусматривает установку системных плат microATX и Mini-ITX, основание для установки платы несъемное, с большим отверстием в процессорной зоне. На самом деле это отверстие такое большое, что Mini-ITX-плата входит в него почти целиком. Зато проблем с установкой и демонтажом процессорного кулера точно возникать не должно. При этом высота кулера может достигать 162 мм, что тоже весьма неплохо.

Конструкция

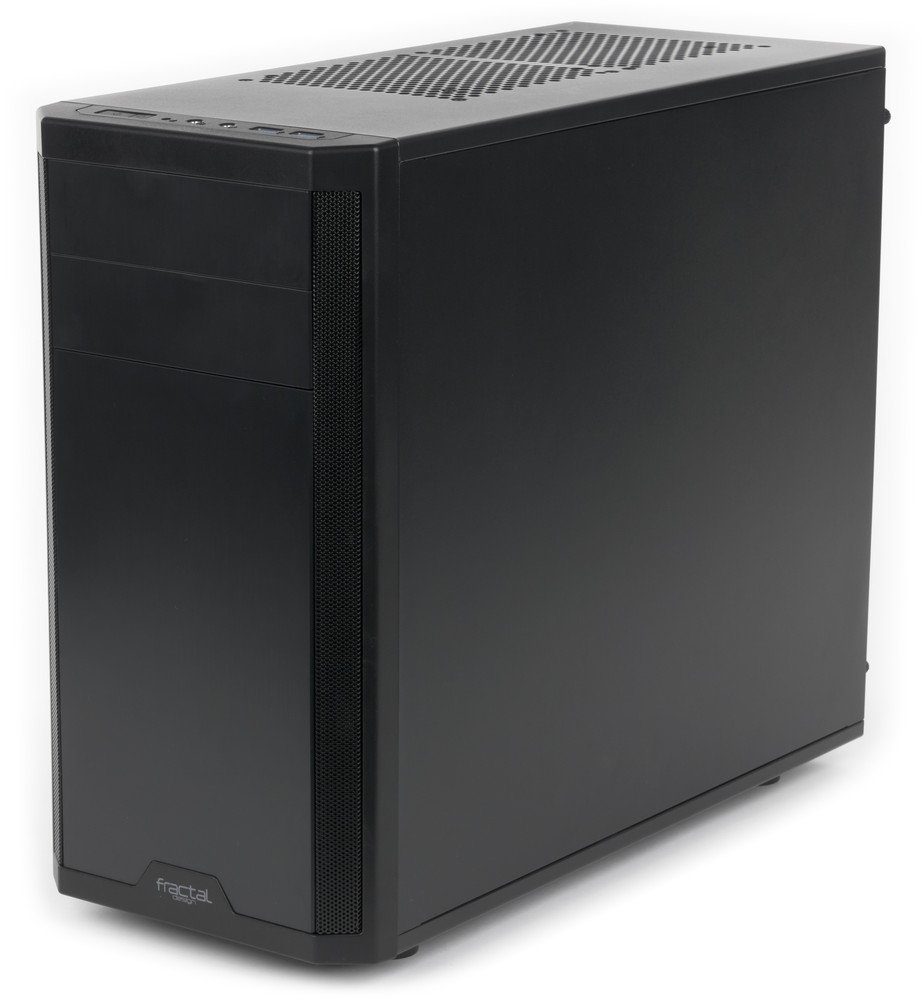

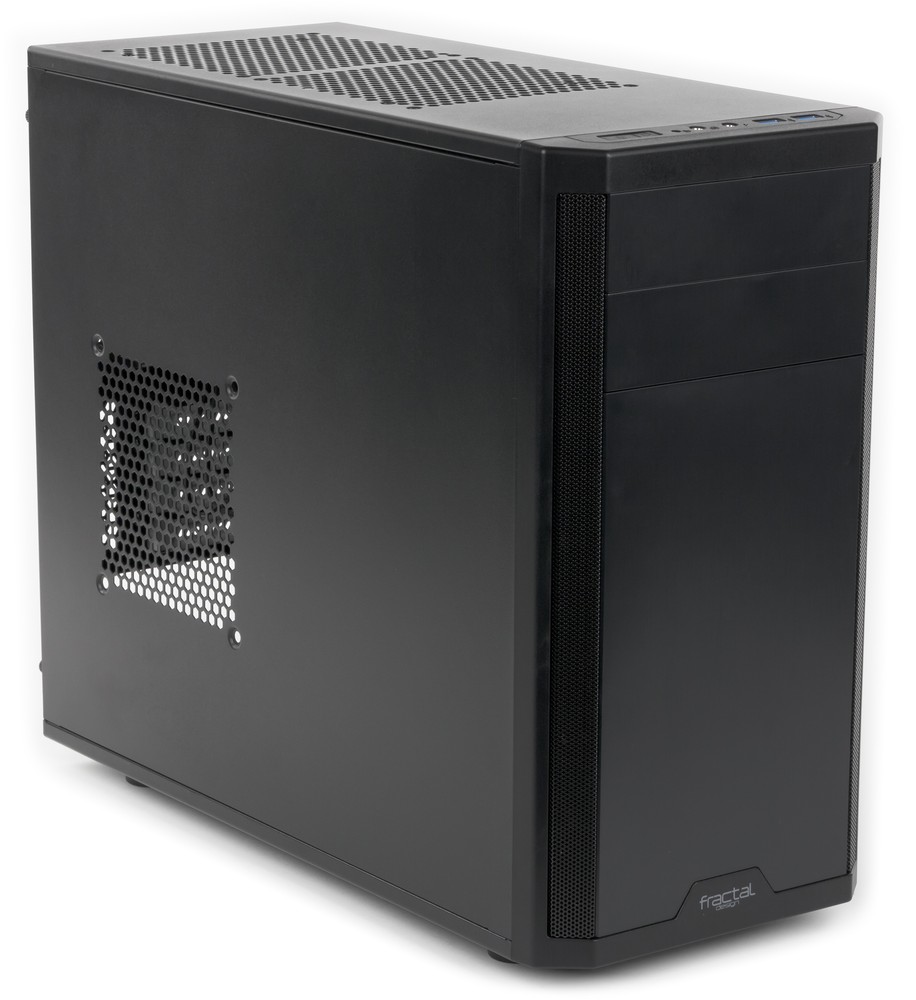

Габариты Fractal Design Core 1500 составляют 195(Ш)×370(В)×450(Г) мм, вес без блока питания — всего 5,2 кг. Столь небольшой вес обусловлен тем, что шасси корпуса выполнено из стали толщиной 0,6 мм. Боковые стенки заметно «гуляют» в руках, однако в собранном виде Core 1500 ведет себя тихо, никакого дребезжания и прочих паразитных призвуков во время работы замечено не было.

Fractal Design Core 1500

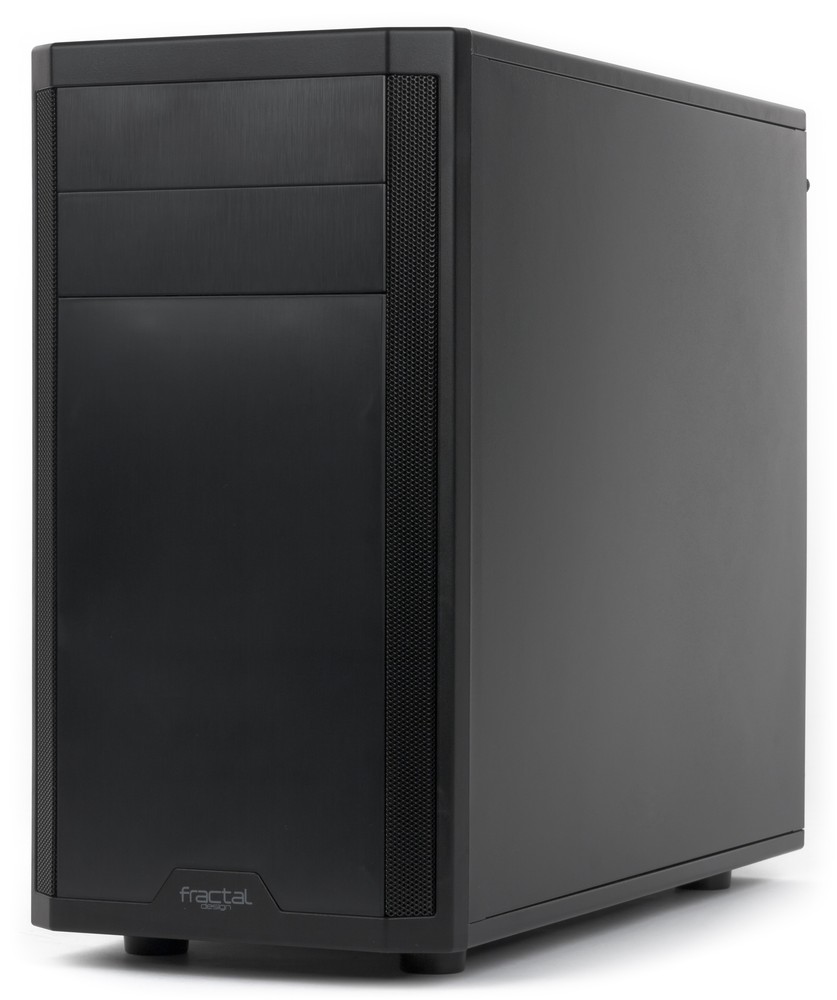

Лицевая панель корпуса практически полностью выполнена из пластика. Для придания ему более дорогого вида дизайнеры из Fractal Desing решили сделать на нем объемный рисунок, призванный имитировать шлифованный алюминий. На вид получилось неплохо, но в реальной жизни, в отличие от фотографий, сразу видно, что панель пластиковая, а не металлическая.

На скошенных вертикальных ребрах передней панели симметрично установлены две стальные сетки. За ними, на внутренней стороне панели, скрываются поролоновые пылевые фильтры. Именно через эти сетки должен забирать холодный воздух фронтальный вентилятор. Держится панель за счет шести пластиковых распорок, для ее снятия достаточно ухватиться за вырез в нижней части и сильно потянуть панель на себя. Часть пыли обязательно будет поступать в корпус через этот вырез, особенно если добавить к уже имеющемуся там вентилятору второй такой же.

Fractal Design Core 1500

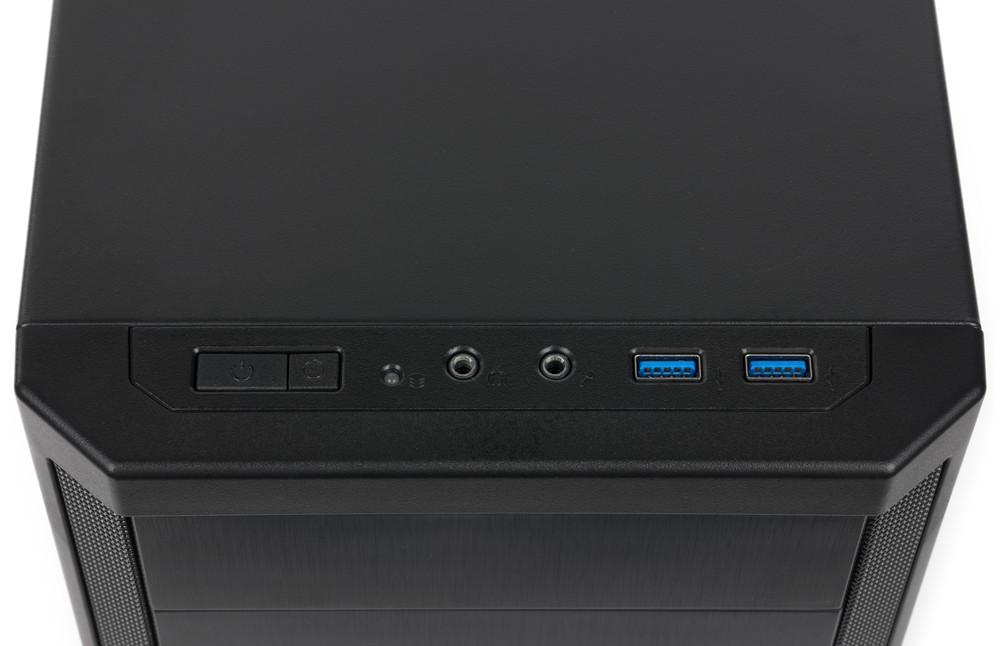

Кнопки включения и перезагрузки, а также набор фронтальных портов и индикаторов находятся на переднем крае верхней стенки корпуса. Кнопки объединены в общий блок, их нетрудно перепутать по неосторожности. Механизм кнопок имеет малый ход и срабатывает с громким щелчком. Индикатор питания (Power LED) встроен в кнопку включения, а индикатор активности жесткого диска (HDD LED) находится чуть правее. Оба они светятся ярким белым светом — настолько ярким, что не каждый смартфон может похвастаться такой вспышкой. Свет действительно часто отвлекает на себя внимание и мешает работать вечерами, благо индикаторы можно просто не подключать к колодке системной платы.

Набор аудиоразъемов представлен стандартной парой миниджеков (3,5 мм) для подключения микрофона и наушников. Два порта USB 3.0 разнесены друг от друга всего на 7 мм, а значит, с одновременным подключением двух крупногабаритных устройств могут возникать проблемы.

Fractal Design Core 1500

Обе боковые стенки фиксируются винтами с накатной головкой. Стенки слабо держатся за счет вальцовки и прислонно-сдвижного механизма, после откручивания винтов они так и норовят выпасть из корпуса. Правая боковая стенка полностью глухая, а на левой предусмотрено посадочное место для дополнительного корпусного вентилятора.

Fractal Design Core 1500

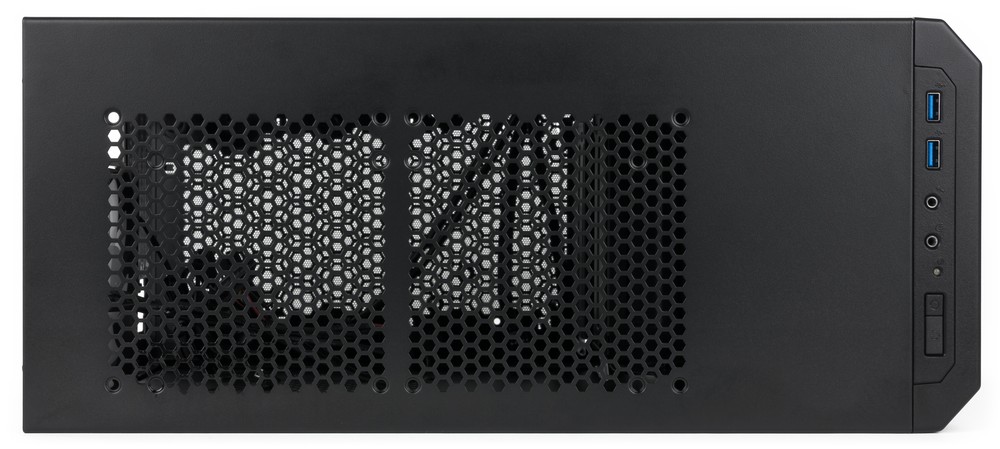

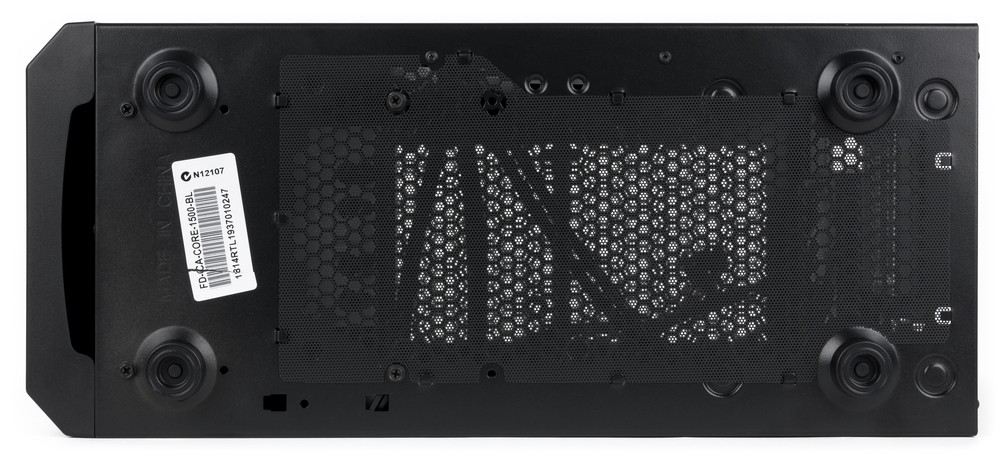

Верхняя и нижняя стенки корпуса обильно перфорированы и также предусматривают установку нескольких вентиляторов, о них мы подробнее поговорим в соответствующем разделе. Ножки Core 1500 выполнены из твердого пластика, хотя более мягкая резина в данном случае была бы предпочтительнее, тем более что корпус весит немного и выполнен из относительно тонкого металла. Зато высота ножек составляет 15 мм — это должно помочь блоку питанию получать холодный воздух в достаточном объеме и без лишнего шума.

Fractal Design Core 1500

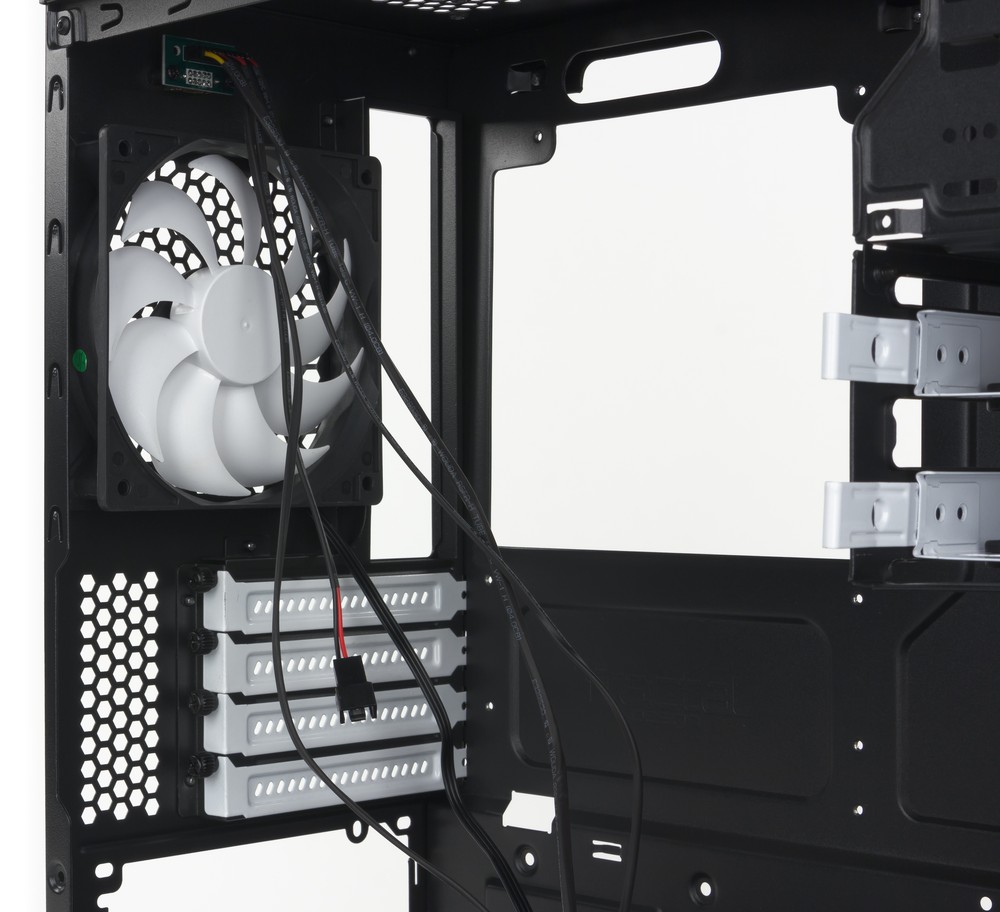

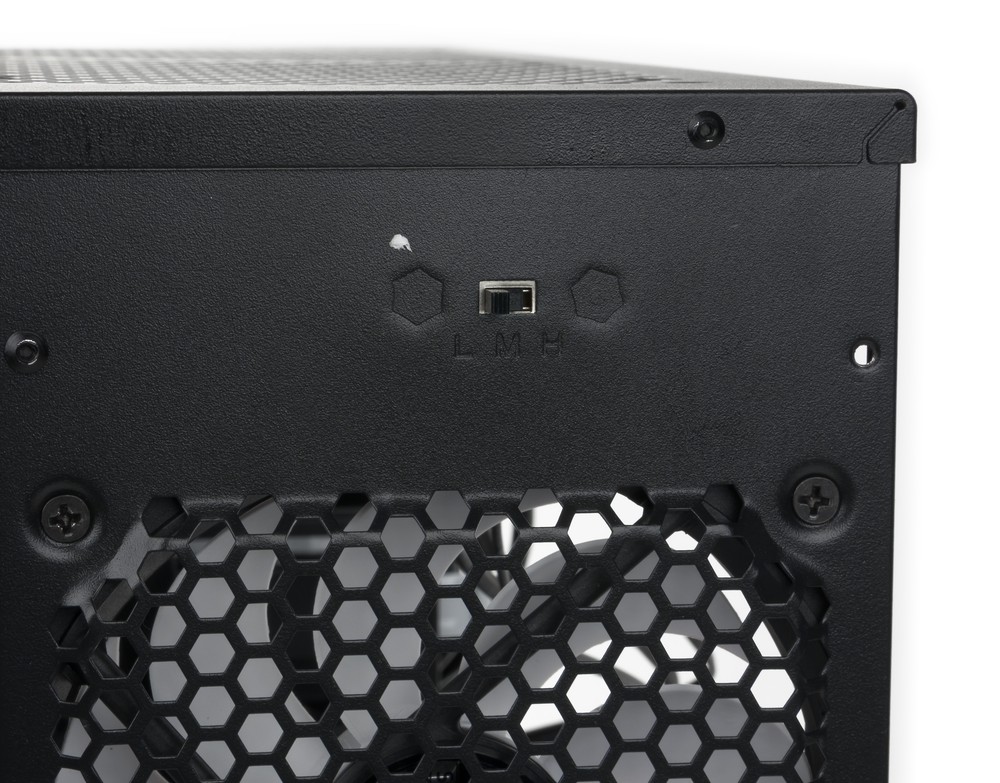

На задней стенке помимо выделяющихся белых заглушек и корпусного вентилятора с такими же белыми лопастями можно заметить небольшой переключатель в правом верхнем углу — это переключатель скорости вращения трех вентиляторов, подключенных ко встроенному контроллеру.

Система охлаждения

На первый взгляд система охлаждения Fractal Design Core 1500 организована предельно просто и понятно: один или два 120-миллиметровых вентилятора на передней панели, работающие на вдув, и один аналогичный вентилятор на задней стенке, работающий, соответственно, на выдув — классическая схема, которой оказывается достаточно для большинства конфигураций.

Fractal Design Core 1500

В комплекте поставки как раз идет два вентилятора типоразмера 120 мм, установленных на передней и задней стенках. Максимальная частота вращения вентиляторов составляет 1200 об/мин, что позволяет рассчитывать на относительно тихую работу. Способ подключения — стандартный 3-контактный разъем с возможностью контролировать скорость вращения. Крепятся «ветродуи» обычными винтами под крестовую отвертку.

Всего же посадочных мест под дополнительное охлаждение в корпусе предусмотрено 7 штук, и почти каждое из них можно использовать несколькими способами. На переднюю стенку корпуса можно установить два вентилятора типоразмера 120 мм или один 140-миллиметровый вентилятор в средней или нижней части корпуса.

Оба посадочных места на верхней стенке корпуса являются универсальными, в них можно установить вентиляторы типоразмера 120 или 140 мм. Посадочное место на боковой стенке подходит только для 140-миллиметровых вентиляторов, а на задней, наоборот, только для 120-миллиметровых охладителей.

Fractal Design Core 1500

Еще два посадочных места находятся на нижней стенке корпуса. Первое рассчитано на 120-миллиметровые вентиляторы, но их установке могут помешать нестандартные габариты блока питания. Второе посадочное место является универсальным — на 120 или 140 мм, но для его задействования нужно демонтировать нижнюю корзину жестких дисков.

Все еще недостаточно вариантов? В таком случае можно демонтировать верхнюю корзину для жестких дисков, освободить нижний слот для установки 5,25″ устройств, и тогда вместо двух вентиляторов на передней панели можно будет установить тонкий радиатор системы жидкостного охлаждения длиной 240 мм. Аналогичный радиатор можно установить на верхней стенке, если убрать оптический привод из верхнего отсека и если на системной плате не будет элементов выше 34 мм на расстоянии в 23 мм от верхнего края корпуса. Задний вентилятор можно заменить на 120-миллиметровый радиатор СВО, в этом случае никаких дополнительных условий соблюдать не нужно.

Fractal Design Core 1500

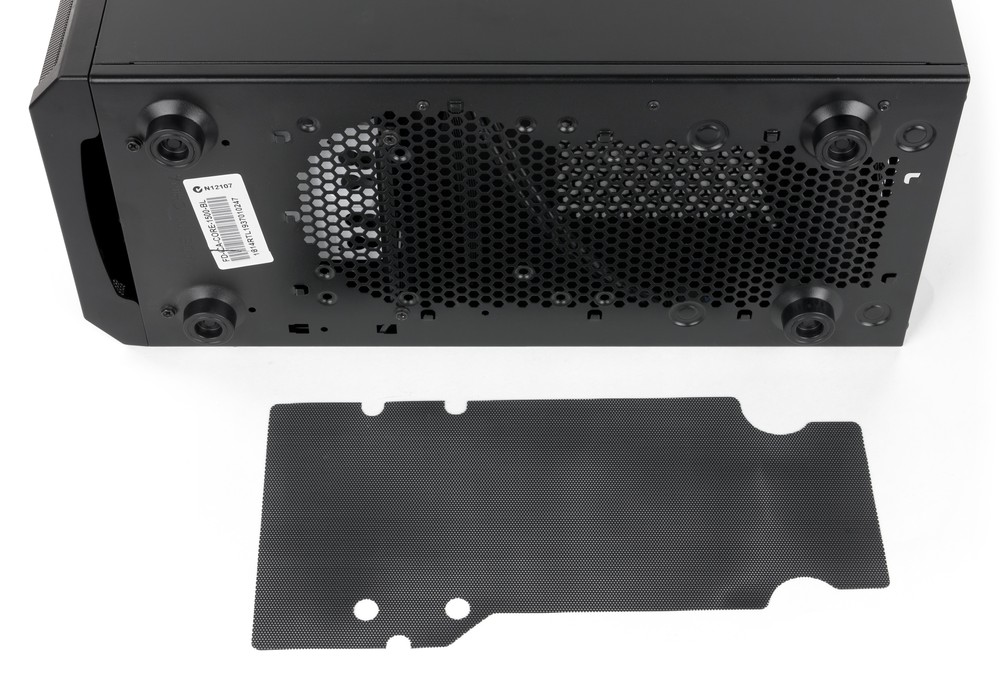

Бороться с пылью в данном корпусе призваны два пылевых фильтра: один поролоновый на лицевой панели и второй в виде пластиковой сетки на нижней стенке. Поролоновые вставки надежно закреплены на своих местах, их придется чистить пылесосом без извлечения. Фильтр на нижней стенке можно довольно быстро снять и поставить на место, но только в том случае, если корпус лежит на боку. Удобной рамки и салазок, как это часто реализовано в других моделях, у Fractal Design Core 1500 не предусмотрено.

К контроллеру на задней стенке можно подключить до трех вентиляторов. Сам он питается от одного SATA-разъема типа «папа». На выходе контроллер выдает 5, 7 и 12 вольт в режимах L, M и H соответственно. Комплектные вентиляторы без проблем стартуют в том числе и при минимальном напряжении.

Fractal Design Core 1500

В целом, систему охлаждения Fractal Design Core 1500 можно признать продуманной и вполне удачной, особенно если учитывать относительно невысокую стоимость корпуса. Конечно, хотелось бы видеть пылевые фильтры на боковой и верхней стенке корпуса, потому что без них комплектующие очень быстро покроются заметным слоем пыли.

Сборка системного блока

Системная плата в данном корпусе устанавливается на стандартные латунные шестигранники с резьбой, которые нужно проставить самостоятельно. Отметим, что для монтажа каждого типа оборудования в комплекте идет свой уникальный винт, полный перечень которых указан в инструкции по сборке.

Fractal Design Core 1500

Оптический привод или любое другое пятидюймовое устройство достаточно просто задвинуть в соответствующий слот и зафиксировать винтами с накатной головкой — простое и надежное решение.

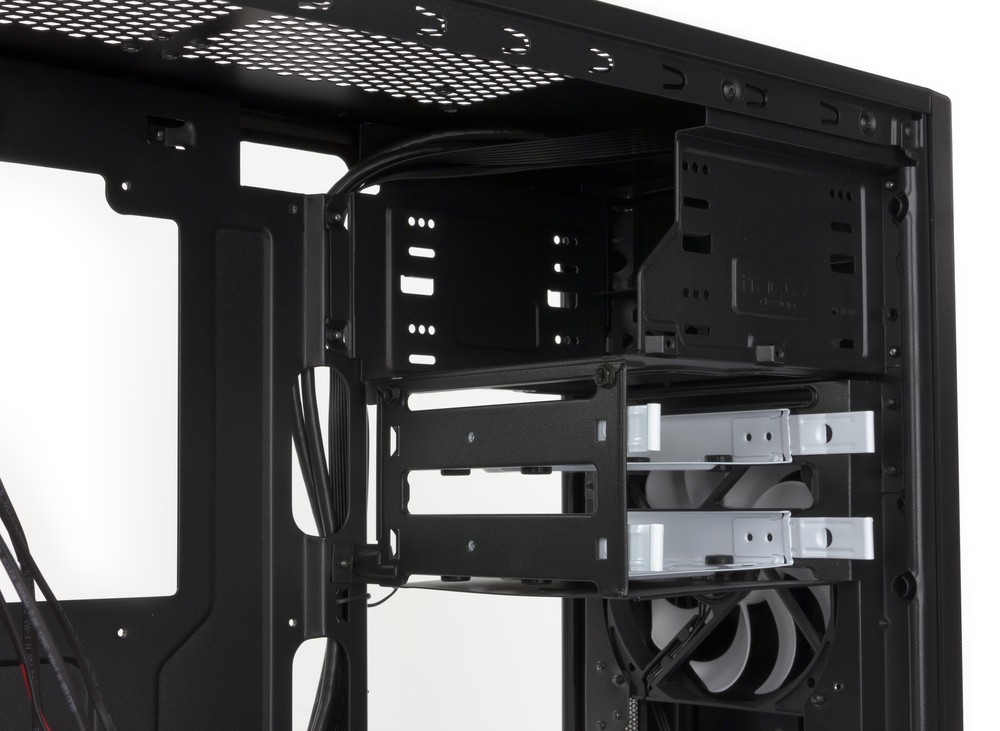

Для установки 2,5″ и 3,5″ накопителей предусмотрены универсальные белые лотки, надежно фиксирующиеся в корпусе за счет стальных распорок. Диски нужно прикручивать к лотку обычными винтами, причем используются не боковые отверстия, а расположенные на дне накопителя. В случае с 3,5″ диском фиксация будет происходить через виброгасящие прокладки. Более компактные HDD или SSD прикручиваются непосредственно к металлу. Лоток с диском заводится по направляющим обратно в корзину. При желании его крепеж можно дополнительно усилить с помощью одного винта под крестовую отвертку, хотя и без этого лоток сидит очень надежно, и люфт, даже малейший, полностью отсутствует.

Fractal Design Core 1500

Еще один накопитель ноутбучного формата можно установить на оборотной стороне подложки для системной платы. Он просто прикручивается к данному посадочному месту 4 винтами под крестовую отвертку.

Каждая из 4 заглушек для задних слотов расширения фиксируется отдельным винтом с накатной головкой. Блок питания можно установить вентилятором как вниз, так и вверх. Способ его крепления — винтовой, без каких-либо интересных особенностей. Fractal Design Core 1500 предусматривает возможность скрытой прокладки кабелей от БП до системной платы, для этих целей предусмотрено в общей сложности 4 отверстия по периметру подложки. Расстояние между обратной стороной подложки и боковой стенкой корпуса составляет примерно 13 мм.

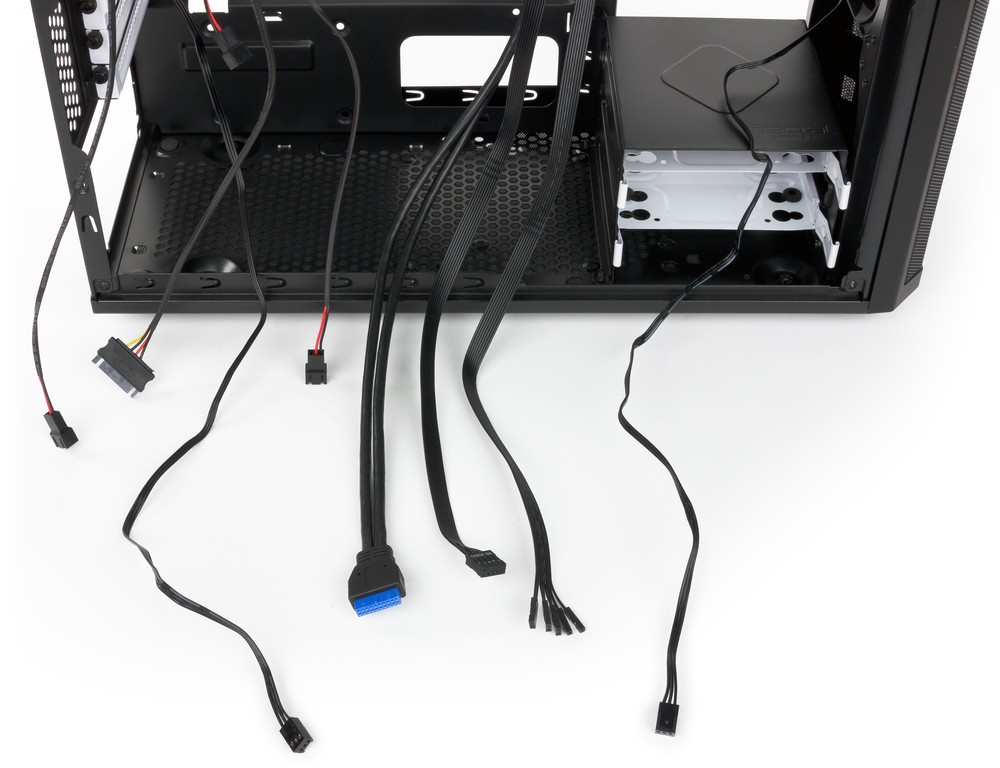

Порты USB 3.0 с передней панели подключаются монолитной 20-контактной колодкой. Аудиоразъемы также подключаются монолитным коннектором стандарта HDA без обратной совместимости с AC’97. Набор проводов для подключения кнопок и индикаторов представлен традиционной россыпью.

Fractal Design Core 1500

Сборка ПК в данном корпусе доставляет исключительно приятные эмоции. Все элементы удобно расположены, нет необходимости бороться с причудливыми системами безвинтового крепления комплектующих, широко используются винты с накатной головкой, которыми можно оперировать без применения отвертки. Конечно, винтовое крепление не осуществляется так же быстро, как посадка на всевозможные защелки и распорки, зато и к его надежности и долговечности вопросы возникают значительно реже.

Тестирование эффективности системы вентиляции корпуса

Данный этап исследования представляет собой тестирование с помощью программных средств, нагружающих различные подсистемы компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение. Таким образом можно оценить возможности и производительность системы охлаждения корпуса.

В конфигурацию тестового стенда входили следующие комплектующие:

  • Материнская плата Asus P8H61-I LX
  • Процессор Intel Celeron G540
  • Процессорный кулер Glacialtech Igloo i630 Light
  • Видеокарта AMD Radeon HD 5750 с пассивным охлаждением
  • Жесткий диск Seagate ST9640320AS
  • Оперативная память Kingston KVR1333D3N9 (2 планки)

Эта конфигурация является унифицированной для тестирования всех малогабаритных корпусов, поэтому в нее входит 2,5″ жесткий диск и процессорный кулер с высотой, близкой к минимальной.

Температура в помещении во время всех тестов остается неизменной и составляет 24 градуса. Регистрация значений температуры производилась программой SpeedFan в следующих режимах:

  • Idle — режим простоя: работа операционной системы Windows 7 Домашная Расширенная со включенным антивирусом MS Essentials и фоновыми процессами в течение 1 часа.
  • Video (CPU) и Video (DXVA) — просмотр ролика Full HD (BDRemux) с помощью плеера VLC 2.0 с выключенным и включенным аппаратным декодером в течение 1 часа.
  • LinPack — нагрузка центрального процессора расчетами в программе-бенчмарке Intel в течение 1 часа; данный софт славится тем, что создает нетипично высокую нагрузку на CPU, прогревая его до максимального уровня.
  • FurMark — нагрузка графического ускорителя и, в меньшей степени, центрального процессора в специализированном бенчмарке в течение 1 часа.
  • FurMark+LinPack — одновременный запуск обоих бенчмарков и их прогон в течение 1 часа; здесь нагрузка на компоненты ПК должна быть максимальной.

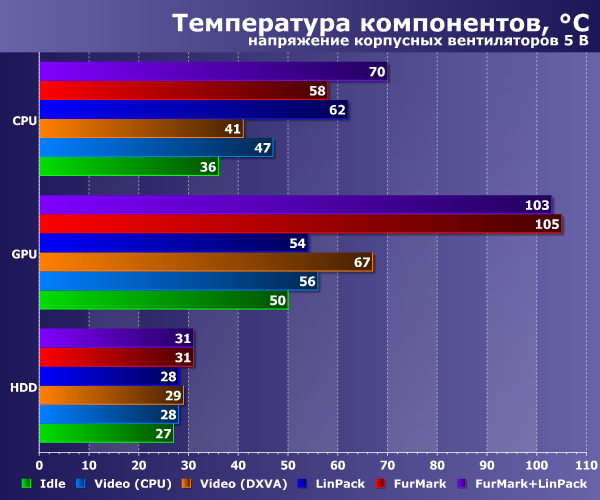

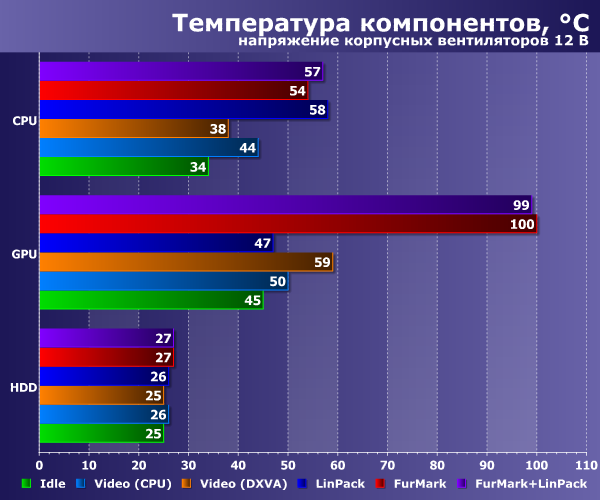

Результаты тестов представлены на диаграммах:


Система охлаждения неплохо справляется со своими обязанностями, особенно в плане охлаждения корзины с жесткими дисками. Эффективность заднего вентилятора могла бы оказаться выше, если бы на процессоре был установлен кулер с намного более высоким радиатором. Однако и в нашем случае разница между 5 и 12 вольтами отчетливо видна — она составляет внушительные 12 градусов.

А вот чему система охлаждения корпуса совсем не помогает, так это видеокарте с пассивным охлаждением. Обладателям подобных графических ускорителей настоятельно рекомендуется установить дополнительный вентилятор на боковой и/или нижней стенке корпуса — это должно уберечь видеокарту от перегрева при длительной максимальной нагрузке.

Измерение уровня шума

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера Октава 110А-Эко в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Для регулирования напряжения питания вентиляторов использовался автономный управляемый преобразователь.

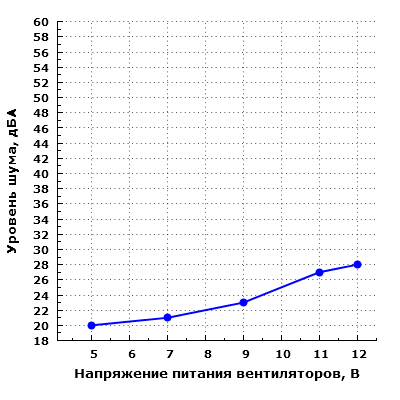

Уровень шума корпуса

Уровень шума системы охлаждения корпуса изменяется в достаточно узких пределах от 20 до 28 дБА, в таких же пределах изменяется и ее производительность. При питании вентиляторов напряжением 5 В шум находится на очень низком уровне даже при расположения микрофона в ближнем поле. Однако с ростом напряжения питания уровень шума несколько повышается. В типовом диапазоне регулирования напряжения 7—11 В шум изменяется от очень низкого (21 дБА) до пониженного (27 дБА) уровня относительно типичных значений для жилых помещений в дневное время суток. Впрочем, даже при питании вентиляторов номинальным напряжением 12 В шум системы очень далек до 40 дБА.

При большем удалении корпуса от пользователя и размещении его, к примеру, на полу под столом, шум можно будет охарактеризовать как минимально заметный при питании вентиляторов от 5 В, а при питании вентиляторов от 12 В — как имеющий низкий уровень для жилого помещения в дневное время суток.

Уровень шума, дБА
РежимНастольное размещениеНапольное размещение
High2823
Low20менее 20
122824
520менее 20

Корпус оснащен штатным трехпозиционным контроллером вентиляторов, который выполнен на основе пассивного коммутатора и требует подключение сразу двух питающих напряжений: 5 В и 12 В, которые и включаются контроллером определенным образом. К достоинствам таком схемы можно отнести полную бесшумность работы самого коммутатора, а также отсутствие шума от вентиляторов, имеющего неаэродинамическое происхождение, который иногда возникает из-за работы ШИМ-контроллера. Трехпозиционный переключатель расположен на задней панели, что не слишком удобно.

Оценить акустическую эргономику данного корпуса можно позитивно: при минимальном напряжении питания шум очень низкий, а при максимальном — хоть и становится более заметным, но сохраняется на комфортном уровне.

У системы вентиляции корпуса баланс смещен в сторону низкого уровня шума, а не в сторону максимального охлаждения. Даже на максимальных оборотах уровень шума системы охлаждения не превышает средних значений для жилого помещения в дневное время суток. Каких-либо проблем при охлаждении типовых компонентов также не ожидается, хотя для мощных конфигураций лучше переставить передний вентилятор на верхнюю стенку.

Позиционирование и выводы

Корпус Fractal Design Core 1500 обладает строгим, минималистичным дизайном, а потому хорошо впишется как в домашний, так и в офисный интерьер. Возможность установить видеокарту длиной до 380 мм делает его неплохим выбором для построения относительно компактного игрового ПК, а гибкая система охлаждения этому только способствует.

Понятное дело, что при таких характеристиках корпус подходит и для создания на его базе компьютера общего назначения или средней руки рабочей станции, хотя в этом случае габариты и возможности шасси могут оказаться несколько избыточными.

В целом у Fractal Design получился пусть и не самый примечательный и запоминающийся корпус, но сделанный качественно и со знанием дела. Гибкость системы охлаждения действительно поражает: вентиляторы и радиаторы в этом корпусе можно разместить почти 20 разными способами. К относительным недостаткам модели можно отнести слишком яркие индикаторы, не самый толстый металл, недостаточное количество пылевых фильтров и ножки из твердого пластика. К счастью, часть этих недостатков не несет реальных проблем для покупателя, а со второй частью можно, при желании, бороться своими силами.

Средняя цена по данным price.ru
$36(11)
Средняя цена по данным Яндекс.Маркет
T-11128266
Предложения по данным Яндекс.Маркет
L-11128266

Корпус Fractal Design Core 1500 предоставлен на тестирование производителем
