Корпус Cougar MX300

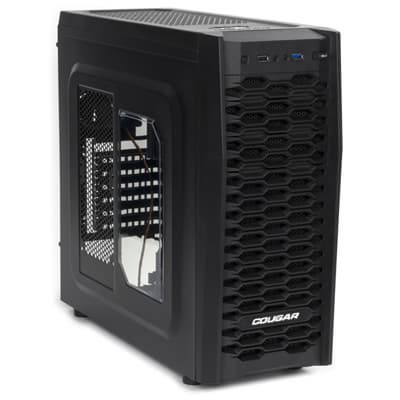

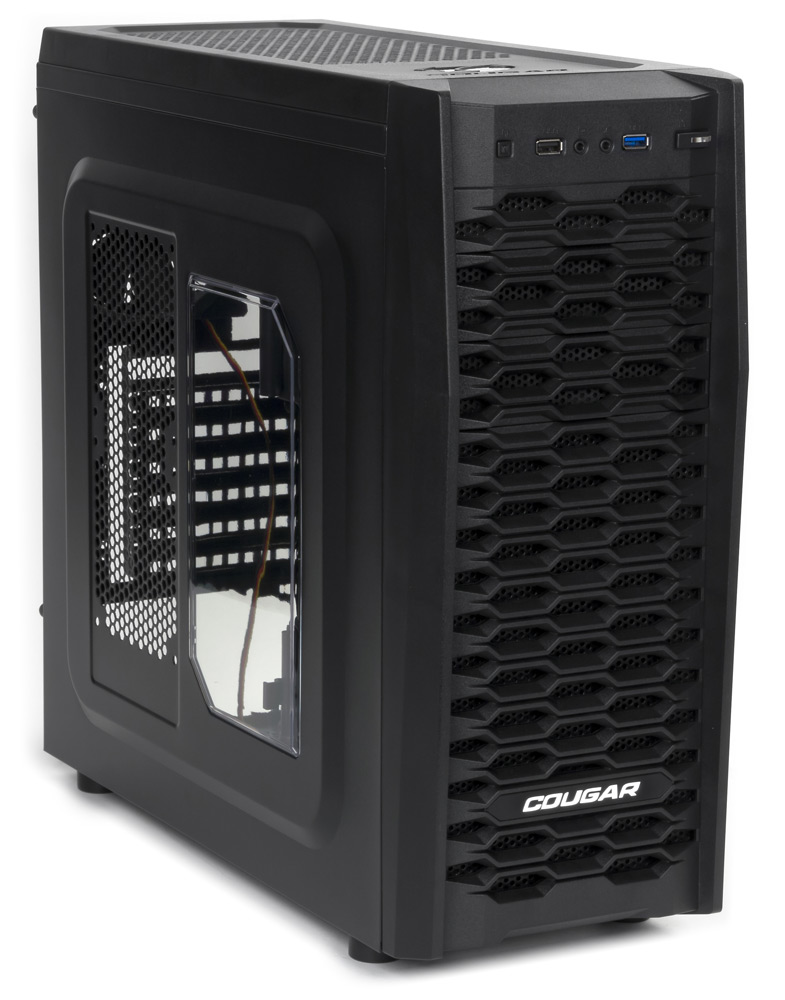

Корпус Cougar MX300, внешний вид

Полная галерея наших фотографий этой модели
Данная модель на сайте производителя
Технические характеристики

Мы уже знакомились с продукцией компании HEC Group на примере корпуса Cougar Evolution и рассказывали об используемых ею торговых марках, а также об OEM-поставках компьютерных корпусов, блоков питания и вентиляторов. Сегодня рассмотрим еще один образец, украшенный эмблемой этой марки — силуэтом пумы. Это анонсированный в начале текущего года корпус Cougar MX300.

В серию игровых корпусов MX входит также модель MX500, отличающаяся как по внешнему виду, так и по оснащению. Оба корпуса выпускаются в единственном цветовом решении — черном, и поставляются без блоков питания. В дальнейшем речь пойдет только об MX300.

Несмотря на то, что с момента анонса прошло несколько месяцев, найти корпус в продаже непросто, поэтому в расположенной в конце нашего обзора таблице цен может и не быть. В зарубежных источниках встречается упоминания цен в диапазоне $50–60, т. е. корпус явно относится к недорогим. На наш взгляд, словосочетание «игровой корпус» применительно к бюджетным моделям звучит несколько странно: при большом желании такое определение может быть применено к любому корпусу, даже самому дешевому, что часто и делается многими производителями. Однако в данном случае мы начали разговор с определения ценовой категории для того, чтобы читатель сразу настроился на правильное восприятие корпуса.

Упаковка скромная, вполне под стать бюджетной цене: обычный картон с монохромным оформлением, содержащим схематические изображения корпуса и перечисление его основных особенностей на английском языке. Есть прорези для захвата руками, хотя они особо и не нужны: даже вместе с коробкой корпус весит 6,3 кг.

Оформление фронтальной панели MX300 очень «любительское» — в смысле на любителя: почти вся ее площадь, включая декоративные заглушки пятидюймовых слотов, занята решеткой с крупными рельефными ячейками в виде вытянутых шестигранников, по бокам имеются два выступающих ребра. Сделана она целиком из матового пластика со слегка шероховатой фактурой.

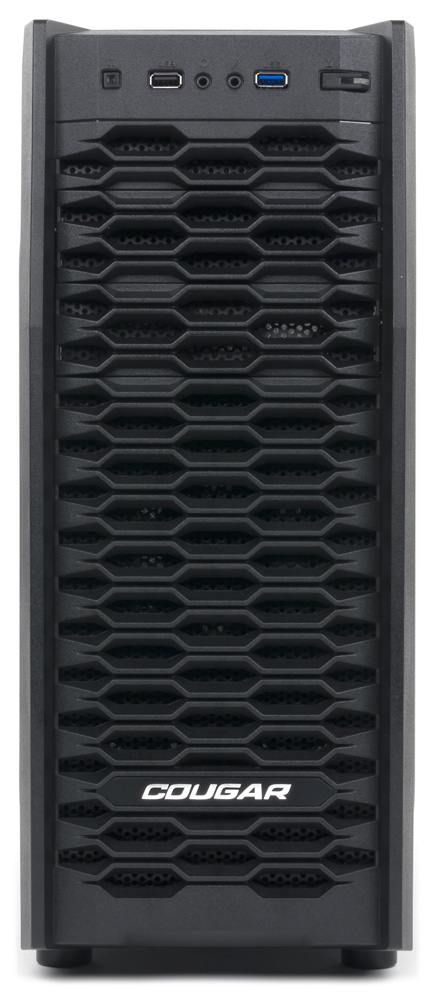

Корпус Cougar MX300, вид спереди

Ближнюю к передней панели часть левой боковой стенки занимает окно со слегка выступающей прозрачной вставкой, за ней расположена зона с отверстиями для дополнительных вентиляторов.

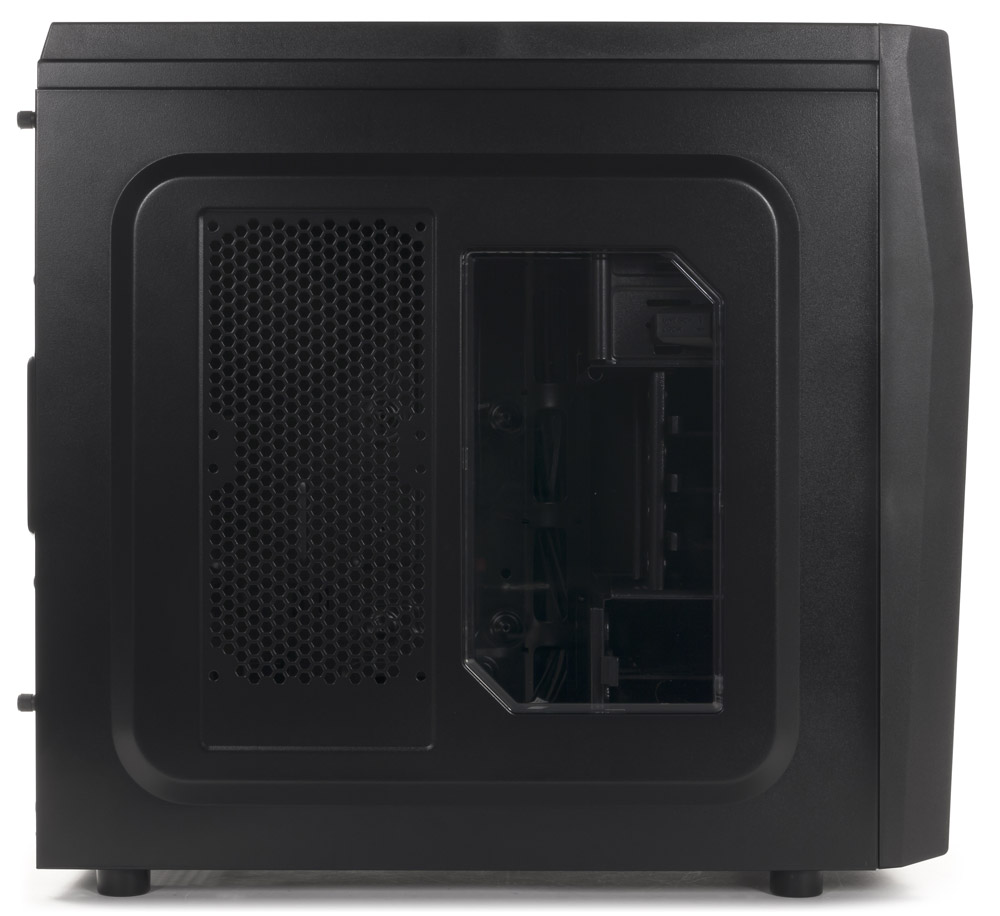

Корпус Cougar MX300, вид слева

На верхней панели шасси есть пластиковая декоративная крышка, закрывающая еще одно место установки дополнительных вентиляторов.

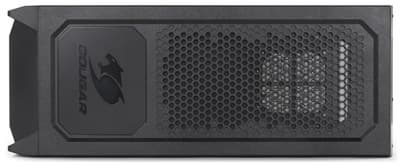

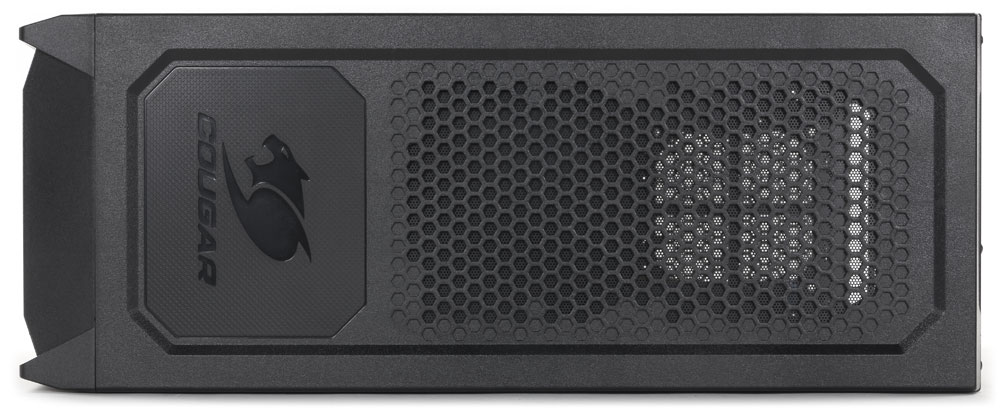

Корпус Cougar MX300, вид сверху

А вот комплектация несколько шире, чем можно было ожидать от недорогого корпуса: есть даже декоративная заглушка с прорезью для 3,5-дюймовых устройств с выходом на переднюю панель и адаптер для установки таких устройств в 5,25-дюймовый слот. Дальше всё стандартно: набор крепежа, четыре одноразовые стяжки для кабелей, запасная заглушка для слотов расширения и листовка с инструкциями (нам она досталась на английском языке). На спикере для системной платы сэкономили.

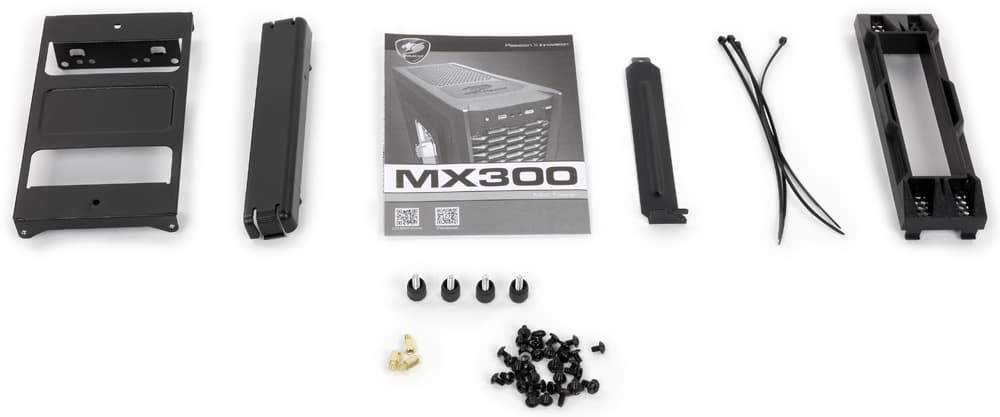

Корпус Cougar MX300, комплектация

Компоновка

Cougar MX300 — miditower средней величины с максимальным размером устанавливаемых системных плат ATX и количеством плат расширения до семи. Небольшой вес корпуса, составляющий всего 5 кг, обусловлен использованием в конструкции довольно тонкой стали: наш замер показал 0,6 мм, а также большим количеством отверстий в шасси. Соответственно и жесткость получилась невысокой.

Блок питания располагается горизонтально в нижней части внутреннего объема. Наличие отверстий в днище корпуса позволит разместить БП вентилятором вниз, но, конечно, можно направить вентилятор и вверх.

Слотов для 5,25-дюймовых устройств на шасси три, однако верхний использовать для размещения ODD не получится: для него не предусмотрен выход на лицевую панель. Остаются два слота, причем один из них можно использовать и для 3,5-дюймовых устройств с помощью комплектного адаптера и заглушки с прорезью. Собственно, в подавляющем большинстве случаев этого будет вполне достаточно.

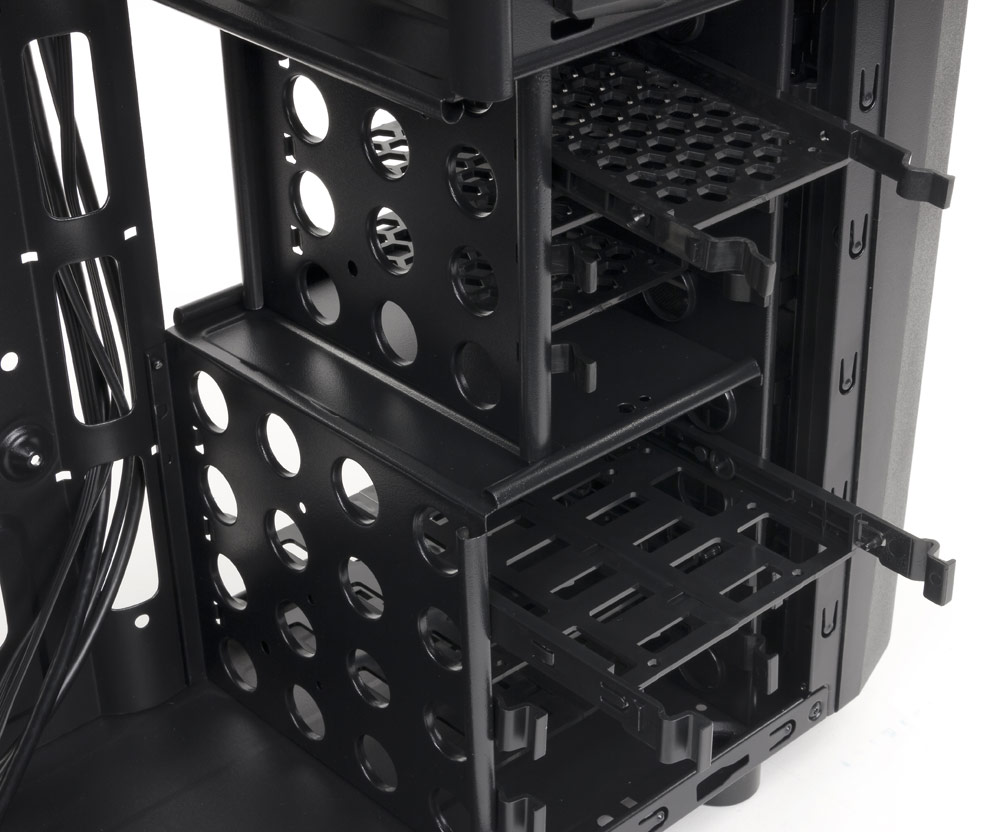

Корпус Cougar MX300, отсеки для HDD/SSD

Для HDD и SSD есть два отсека — один только для 2,5-дюймовых устройств, второй универсальный. Общее количество посадочных мест получается равным шести, из них 3,5-дюймовых накопителей можно поставить не более трех, но четвертый можно установить на вышеупомянутый адаптер — если, конечно, он не занят устройством с выходом на фронтальную панель.

В спецификации указана максимальная длина видеокарт 310 мм, наш замер показал на 5 мм больше, однако даже с такой поправкой ничего выдающегося в этом параметре нет, хотя и криминала тоже: длина очень и очень многих видеокарт не превышает этой величины.

Конструкция

Размеры корпуса, включая выступающие элементы, 450×195×490 мм (В×Ш×Г) — и по нашему замеру, и по данным на сайте производителя. В спецификации, имеющейся в инструкции, высота и глубина почему-то несколько меньше.

Ножки пластиковые, без каких-либо амортизирующих вставок или наклеек.

Передняя панель корпуса крепится шестью пластиковыми защелками и снимается легко, но кабели, подходящие к разъемам и кнопкам, помешают отложить ее в сторону.

Органы управления и порты расположились в один ряд в верхней части фронтальной панели, перечислим справа налево: кнопка Power, порт USB 3.0, два аудиоразъема, порт USB 2.0 и кнопка Reset. Яркий белый индикатор питания встроен в кнопку Power, дисковой активности (красный, менее яркий) — в кнопку Reset.

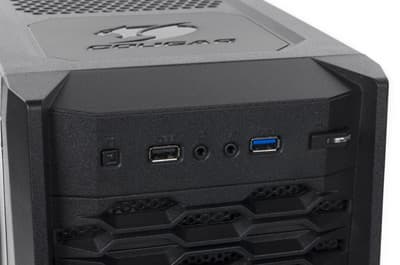

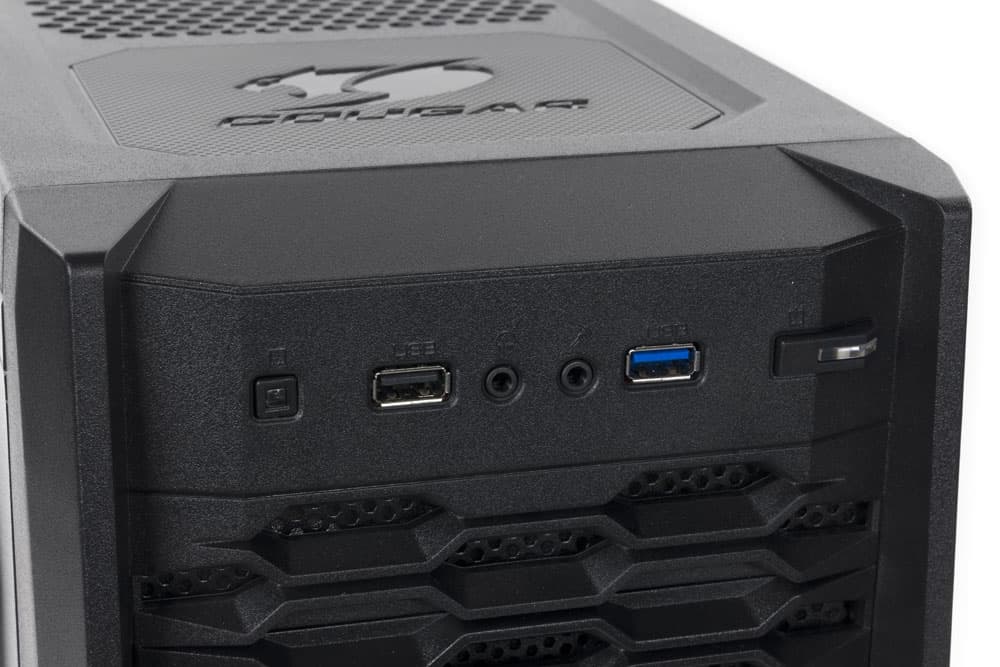

Корпус Cougar MX300, панель управления

Кнопка Power нажимается легко, однако размещена так, что случайно нажать на нее трудно. А у Reset имеется большой свободный ход, предотвращающий срабатывание от случайного прикосновения, к тому же сама кнопка очень небольшая. Расположение панели управления вполне позволит размещать компьютер и на столе, и под ним.

Система вентиляции

В спецификации на сайте компании говорится о семи вентиляторах без разделения на комплектные и опциональные. На самом деле, штатный вентилятор всего один — 120-миллиметровый вытяжной на задней стенке.

Еше шесть вентиляторов той же размерности можно попарно разместить спереди, сверху и на левой боковой стенке. Все вентиляторы придется подключать к системной плате или к блоку питания: каких-либо штатных контроллеров для них нет.

Пара фронтальных вентиляторов крепится к рамке переднего фильтра, доступ которой открывается после снятия лицевой панели. Фильтр на шасси удерживается четырьмя защелками, а вентиляторы устанавливаются на его внутреннюю поверхность также с помощью защелок. Конечно, работать отверткой сборщику придется меньше, однако сам по себе способ крепления хотя и оригинальный, но очень уж бюджетный и не сказать, что удобный: поставить вентиляторы легко, а вот снять их с рамки при необходимости труднее — защелки тугие, приходится прикладывать усилие и помогать отверткой. Но сама рамка на шасси сидит с небольшим люфтом, а потому резонирует от вибраций, возникающих при работе вентиляторов; чтобы избежать этого, придется изобретать что-то для более жесткой фиксации.

Корпус Cougar MX300, установка фронтальных вентиляторов

Прежде всего, эти вентиляторы предназначены для охлаждения накопителей в обоих отсеках. А вот в плане дополнительного охлаждения видеоадаптеров и карт расширения они вряд ли будут очень уж эффективны: даже если накопителей в соответствующих отсеках нет, то поток воздуха пойдет через отверстия в стенках отсеков с относительно небольшим суммарным сечением. Еще один довод на ту же тему — «многоступенчатость» фильтрации: спереди от пыли защищает не только этот фильтр на рамке, но еще металлическая решетка, изнутри закрепленная на лицевой панели, имеющая отверстия малого диаметра и к тому же снабженная накладкой из тонкого поролонового листа.

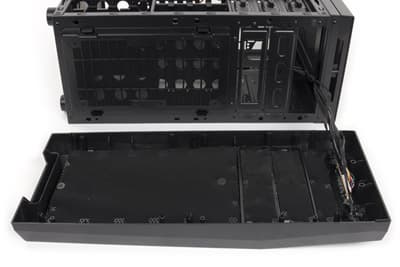

Корпус Cougar MX300, фронтальные фильтры

Надо еще вспомнить и рельефные отверстия-соты в лицевой панели: на их стенках со временем неизбежно станет накапливаться пыль, удалить которую будет не так уж просто.

Гораздо более технологичный фильтр предусмотрен для верхней пары вентиляторов. Сами они крепятся саморезами к верхней плоскости шасси, и для доступа к ним тоже придется снимать крышку, на этот раз верхнюю (она крепится так же, как и фронтальная). А фильтр представляет собой пластину из тонкого пластика с мелкими отверстиями, снабженную по краям магнитами; он легко снимается и возвращается на место.

Корпус Cougar MX300, установка верхних вентиляторов

Отраден и сам факт наличия верхнего фильтра, который очень часто отсутствует даже в гораздо более дорогих корпусах. Но не обошлось без «ложки дегтя»: места расположения двух вентиляторов на левой боковой стенке какого-либо фильтра лишены.

Наконец, самый удобный фильтр закрывает отверстия в месте расположения блока питания: это пластиковая рамка с капроновой сеткой, извлекаемая снаружи без вскрытия корпуса. Правда, смысл в этом фильтре будет только при установке БП вентилятором вниз.

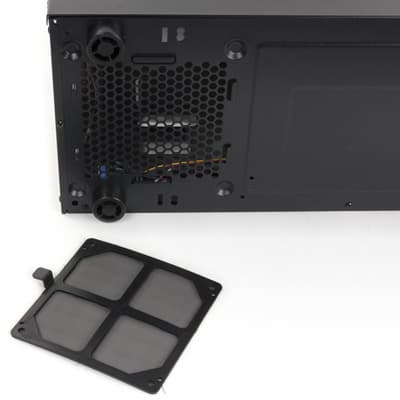

Корпус Cougar MX300, нижний фильтр

На верхней панели можно установить и систему жидкостного охлаждения. На задней стенке есть два дополнительных отверстия с резиновыми заглушками.

Из прочих вентиляционных отверстий перфорированы декоративные заглушки пятидюймовых слотов (также с поролоновыми фильтрами), а также одноразовые заглушки слотов расширения.

Корпус по спецификации позволяет устанавливать системы охлаждения процессоров высотой до 165 мм. В этом значении учтено наличие штампованного выступа на боковой стенке, но при наличии дополнительных вентиляторов, закрепленных на этой стенке, придется вычесть их толщину.

Сборка системного блока

Боковые крышки снимаются сдвигом назад и крепятся системой пазов и гребенок, для удобства захвата на задних торцах крышек предусмотрен выступ; фиксация винтами с накатными головками. Как мы уже отмечали, жесткость крышек маловата, поэтому процедуры снятия крышек и особенно установки их на место к удобным не отнесешь.

Жесткость подложки системной платы, в которой к тому же есть немало отверстий, включая большое окно для снятия и установки процессорного кулера без демонтажа самой платы, также невелика, хотя положительную роль в этом плане играет штампованный рельеф.

Вместо стоек для системной платы формата ATX используются выштамповки с резьбовыми отверстиями. Для плат других форматов в комплекте есть три дополнительные стойки.

Заглушки в слотах расширения нужно выламывать: они одноразовые. Есть заглушки и на фронтальной панели шасси в местах установки обоих ODD. Зато окно для портов ввода-вывода системной платы свободно.

Корпус Cougar MX300, шасси, вид слева

Платы расширения крепятся винтами, причем крепежная планка находится снаружи корпуса. Ее можно закрыть пластиковой декоративной накладкой, которая фиксируется в прорези задней стенки шасси защелками.

Кабели внешних разъемов экранированные и достаточно длинные (для аудио есть только HD Audio), коннекторы монолитные, порты USB 2.0 и 3.0 подключаются к внутренним коннекторам системной платы, но они всегда парные, а на панели управления есть только по одному USB-разъему каждого из типов, и вторые порты, выведенные на те же коннекторы, использовать будет нельзя.

Крепление оптических накопителей и адаптера для 3,5-дюймовых устройств безвинтовое, с помощью простеньких, но вполне удобных штатных защелок, расположенных слева. Впрочем, эти защелки можно заменить винтами — они съемные; можно и дополнительно зафиксировать устанавливаемое устройство винтами справа.

HDD и SSD обеих размерностей устанавливаются в отсеки с помощью салазок, причем 3,5-дюймовые салазки предусматривают и установку 2,5-дюймовых устройств.

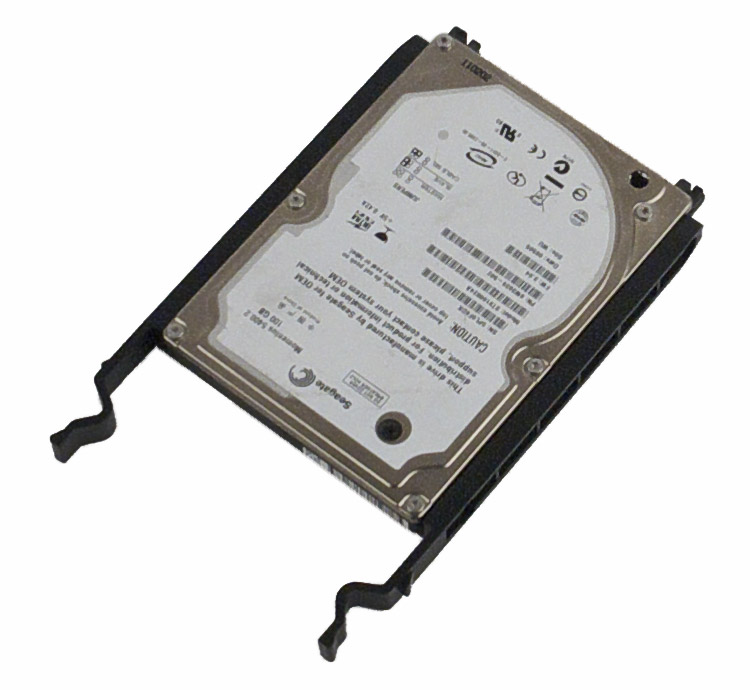

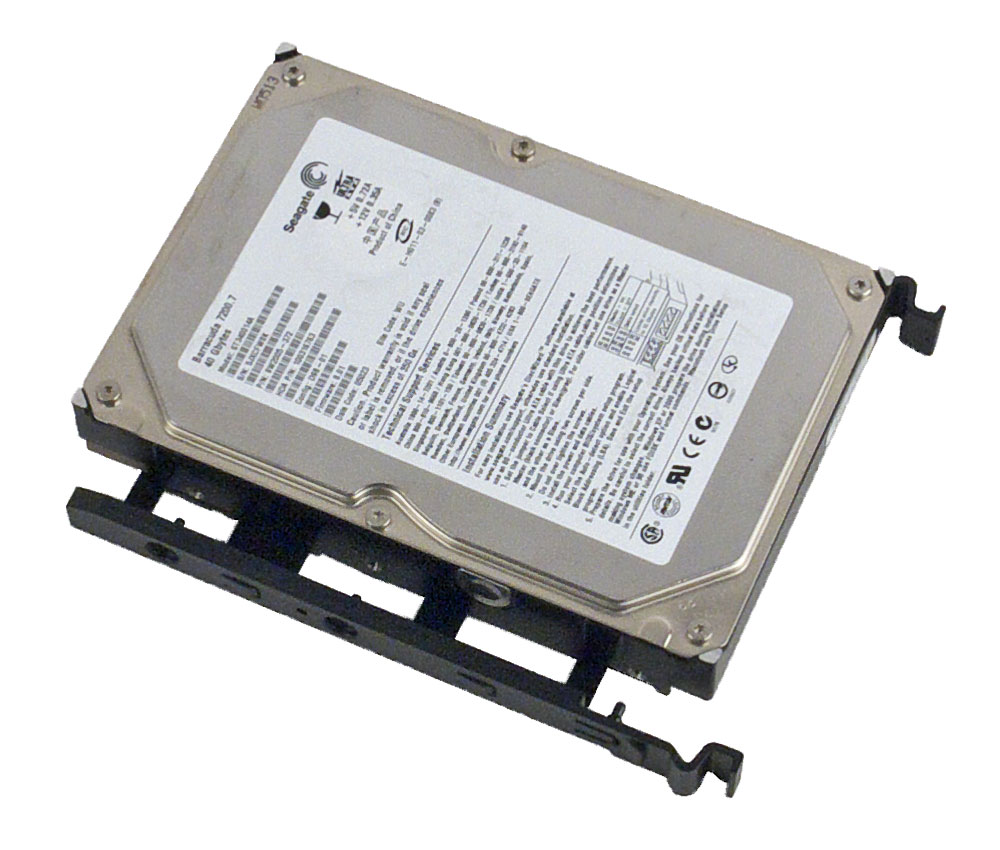

Корпус Cougar MX300, салазки для накопителей

2,5-дюймовые накопители к салазкам крепятся винтами снизу, а для 3,5-дюймовых предусмотрено безвинтовое крепление: предназначенные для них салазки раздвижные, и в каждой половинке есть штифты. Нельзя сказать, что крепление получается очень уж прочным, да и сами салазки при установке в отсеки имеют некоторый люфт (а фиксации винтами нет), но в общем и целом всё в пределах разумного, да и вставлять-вынимать салазки с накопителем можно одной рукой.

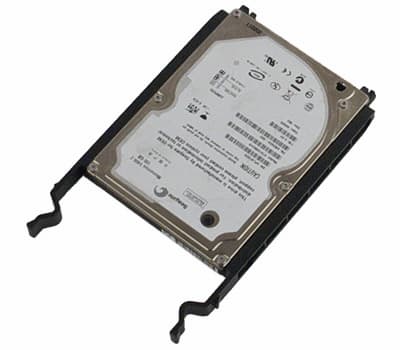

Корпус Cougar MX300, салазки для накопителей

Вот только каких-либо амортизирующих вставок не предусмотрено: вещь копеечная, но на ней сэкономили.

То же относится и к месту установки блока питания: выступы на днище шасси, помогающие правильно его сориентировать, имеются, но мягких наклеек на них нет. Сам БП крепится винтами непосредственно к задней стенке и может быть установлен вентилятором вверх или вниз. Уже установленная системная плата монтажу блока питания не помешает.

Подключать 3,5-дюймовые HDD/SSD придется SATA-кабелями с Г-образным коннектором — расстояние до правой стенки маловато, а для 2,5-дюймовых в любом отсеке можно использовать и кабели с прямым коннектором.

В подложке системной платы есть отверстия для прокладки кабелей, но из-за небольшого расстояния до правой крышки пучки лучше зафиксировать имеющимися в комплекте стяжками, прикрепляя их к штампованным ушкам.

Кромки шасси завальцованы, чтобы снизить риск повреждения рук сборщика.

Измерение уровня шума

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера Октава 110А-Эко в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Для регулирования напряжения питания вентилятора использовался автономный управляемый преобразователь.

Уровень шума корпуса

Уровень шума системы охлаждения корпуса изменяется в узких пределах от 19 до 25 дБА, в таких же пределах изменяется и ее производительность. При питании вентилятора напряжением 5 В шум находится на очень низком уровне даже при расположении микрофона в ближнем поле. С ростом напряжения питания уровень шума несколько повышается, но в типовом диапазоне регулирования напряжения 7—11 В шум изменяется от очень низкого (20 дБА) до низкого (24 дБА) уровня относительно типичных значений для жилых помещений в дневное время суток. И даже при питании вентилятора номинальным напряжением 12 В шум системы очень далек от 40 дБА.

Уровень шума, дБА
РежимНастольное размещениеНапольное размещение
12 В2522
5 В1919

В случае напольного размещения уровень шума при питании вентилятора от 12 В составил около 22 дБА, что является очень низким значением. В случае же питания вентилятора от 5 В шум опустился ниже 19 дБА, но и производительность системы охлаждения в таком режиме минимальная.

Оценить акустическую эргономику данного корпуса можно позитивно: при минимальном напряжении питания шум очень низкий, а при максимальном — шум хоть и становится заметней, но, тем не менее, не достигает даже среднетипичного уровня. Обратной стороной подобной акустической эргономики обычно является низкая производительность системы вентиляции корпуса, но с учетом наличия именно вытяжного вентилятора, а также вентиляционных отверстий большой площади с большинством современных типовых конфигураций проблем быть не должно. Регулировать подобный низкоскоростной вентилятор не имеет особого смысла — разве что у вас есть желание собрать бескомпромиссно тихий системный блок.

Позиционирование и выводы

Выше мы уже «прошлись» по поводу позиционирования корпуса в качестве игрового, однако при его цене и оснащенности это не помешает использовать Cougar MX300 как основу для сборки офисного или многоцелевого домашнего компьютера бюджетного или среднего уровня. Если, конечно, покупателя устраивает оформление лицевой панели — нам оно не приглянулось, но это чисто субъективное мнение.

В активе модели и возможность установки до шести HDD/SSD размерностей 2,5 и 3,5 дюйма, и неплохая система фильтрации (если бы не оставшиеся без фильтра места для левых боковых вентиляторов, ее вполне можно было поставить в пример многим другим корпусам), и предусмотренный выход на фронтальную панель для 3,5-дюймового устройства, вместо которого можно установить седьмой диск с размерностью 3,5″.

Единственного штатного вентилятора будет достаточно для компьютеров начального уровня, а для более производительных систем есть возможность установки до шести дополнительных, выбирая их по своему усмотрению.

В пассиве — всего два внешних порта USB, бюджетность ряда конструктивных решений и несколько отмеченных нами проявлений экономии на мелочах. Впрочем, при соответствующей цене с этим вполне можно смириться.



Средняя текущая цена (количество предложений)
Корпус Cougar MX300
$57(9)
T-10722651


Корпус Cougar MX300 предоставлен на тест производителем
