Корпус Corsair Obsidian 550D

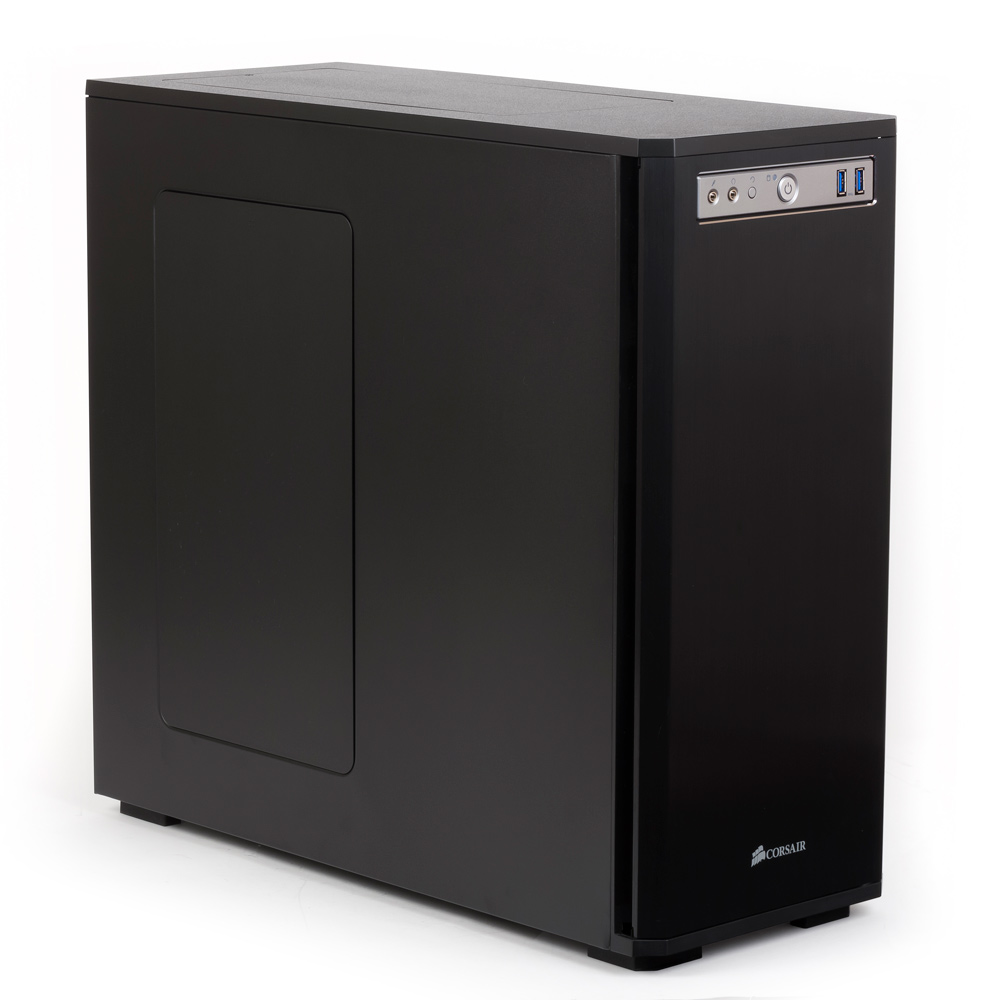

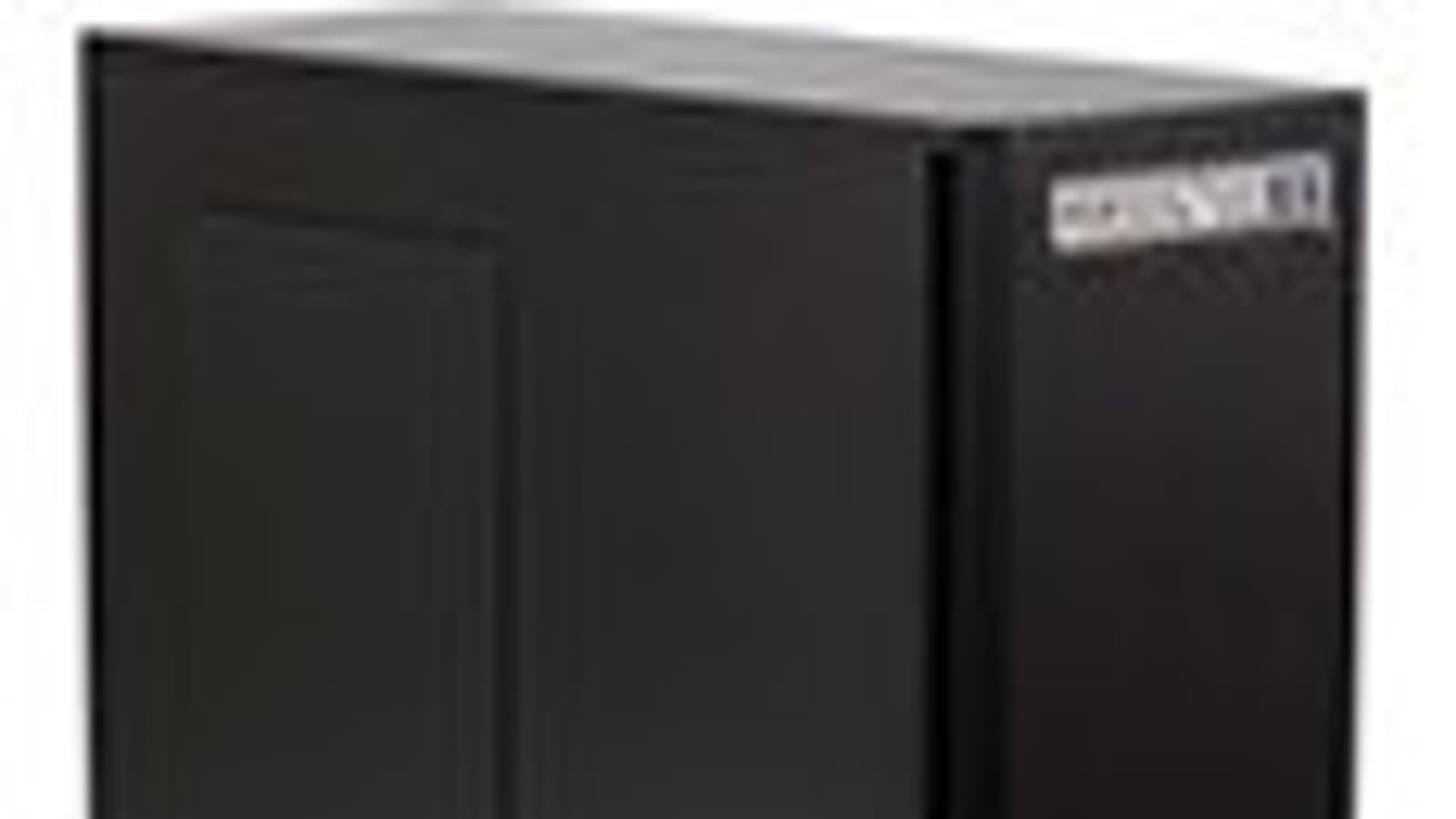

Корпус Corsair Obsidian 550D, внешний вид

Полная галерея наших фотографий этой модели
Данная модель на сайте производителя
Технические характеристики



Мы уже знакомились с корпусами Corsair серии Obsidian — моделью 650D, а сейчас перед нами Corsair Obsidian Series 550D того же модельного ряда, но с несколько более демократичной ценой.

Об информационной поддержке: четыре месяца назад в обзоре одного из корпусов Corsair мы отмечали появление на официальном сайте русскоязычного раздела, но в весьма специфической форме — на русский язык были переведены лишь отдельные фразы и пункты меню. За прошедшее время ничего не изменилось: на страницах, посвященной 550D, русские слова можно чуть ли не по пальцам пересчитать, а размеры приведены в очень актуальных для россиян дюймах.

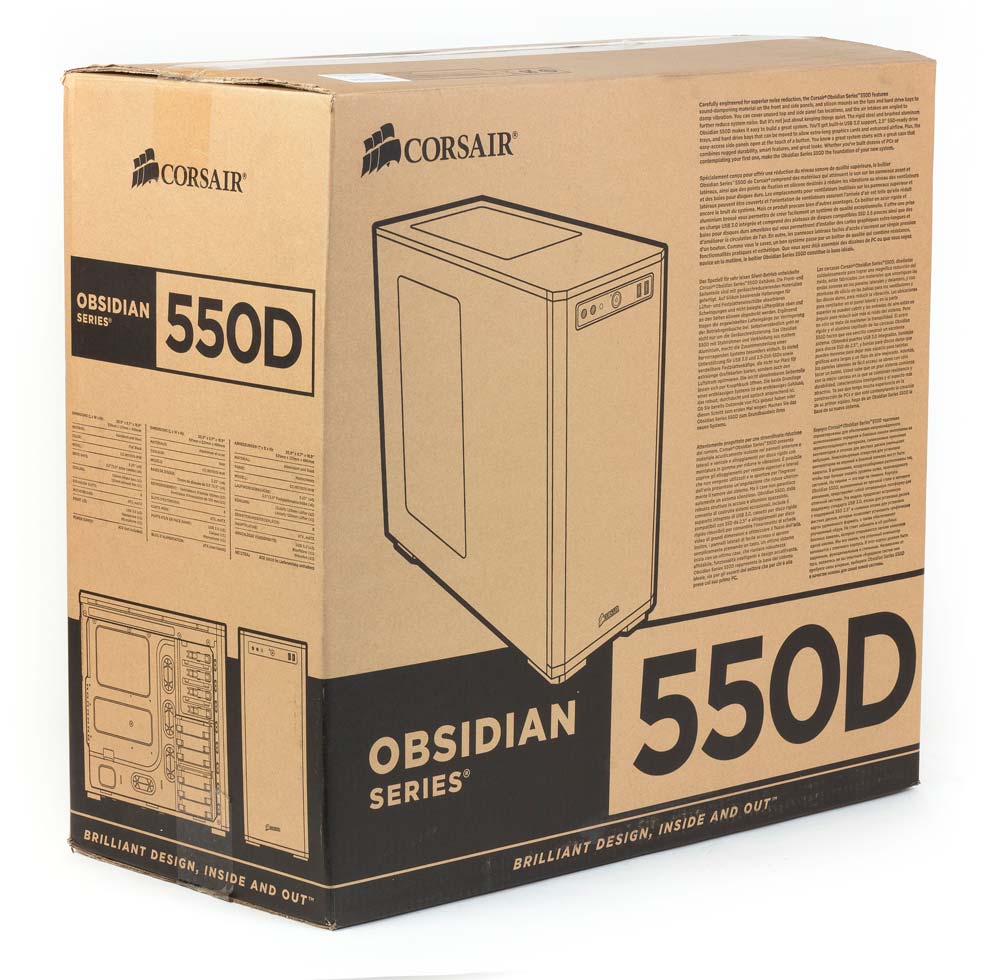

Упаковка традиционна для моделей фирмы: обычный картон со схематичным изображением корпуса в сборе и в разобранном виде, есть пояснения на разных языках, включая русский. Очень не хватает прорезей по бокам для захвата руками при переноске — коробка увесистая и большая.

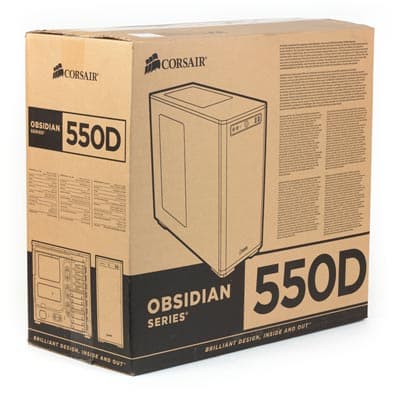

Упаковка Corsair Obsidian 550D

Как и у других моделей серии Obsidian, выбор цвета у корпуса 550D ограничен только черным, а в оформлении лицевой панели применяется алюминий. Это самый недорогой из корпусов серии, но с самым необычным оформлением передней части: она почти целиком закрыта дверцей, которая к тому же может открываться в любую сторону — хоть слева направо, хоть справа налево. Причем дверца целиком сделана из «крылатого металла», а не из пластика с тонкой алюминиевой накладкой: толщина листа составляет 3 мм. Его поверхность однородно матовая, следы рук на таком покрытии почти не видны. Но, как и в других случаях поверхностной окраски металла, любая царапина сразу «проявится» металлическим блеском на черном фоне.

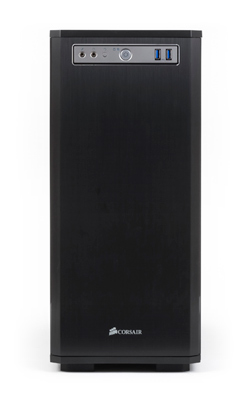

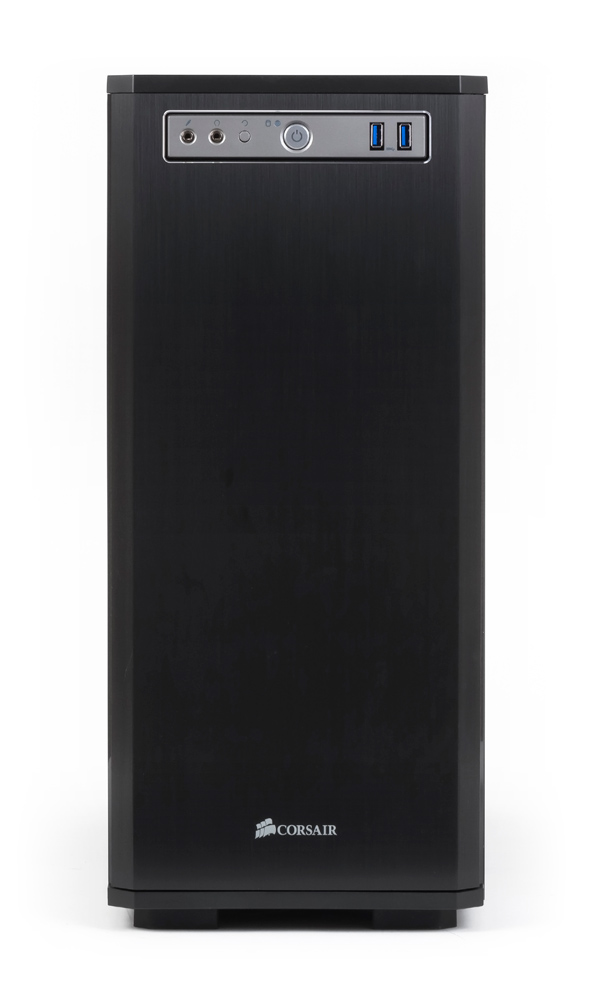

Лицевая панель

Дизайн большинства корпусов Corsair строг и прост, без сложного рельефа и других изысков. Obsidian 550D даже не имеет варианта с окном в правой боковой стенке, однако совсем уж скучной внешность корпуса не назовешь: в верхней части дверцы выделяется матово-серая панель управления, для доступа к которой в дверце сделана прорезь с отшлифованными до блеска краями.

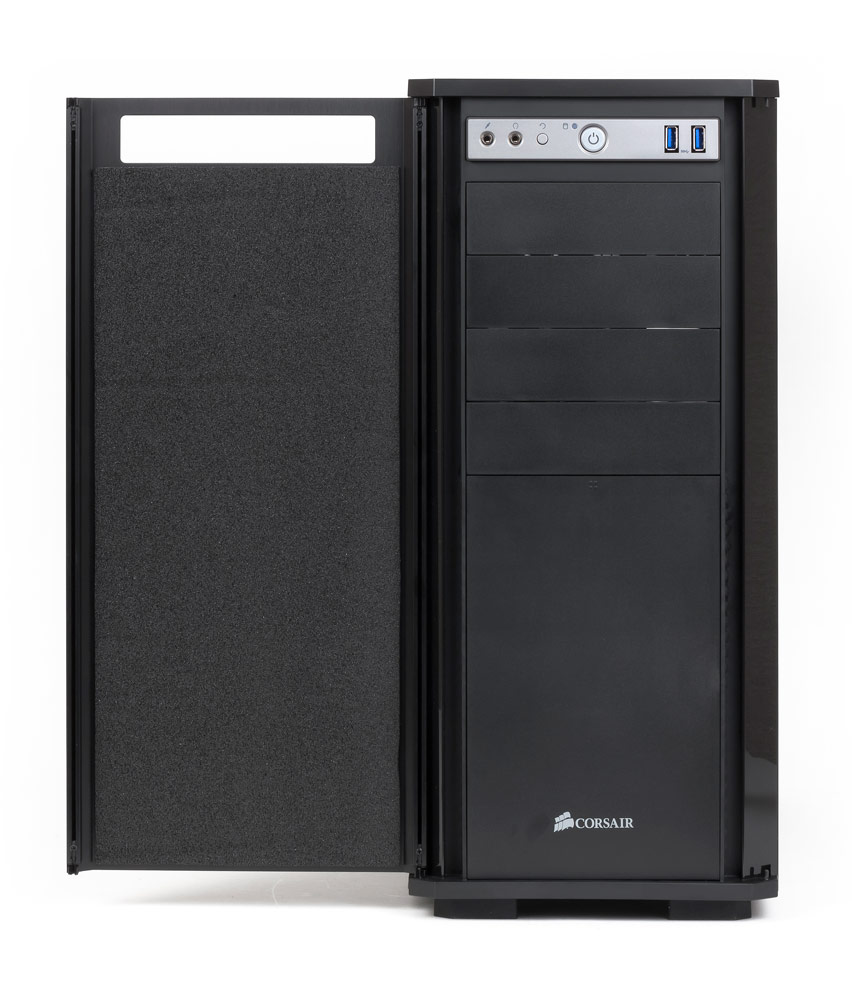

Вид с открытой дверцей более утилитарен — ровная пластиковая плоскость с заглушками пятидюймовых слотов в верхней половине и сплошной крышкой в нижней, и выделяется лишь та же панель управления. Однако все зазоры ровные, без малейших перекосов, и самый придирчивый критик сможет упрекнуть разве что в излишней скромности дизайна.

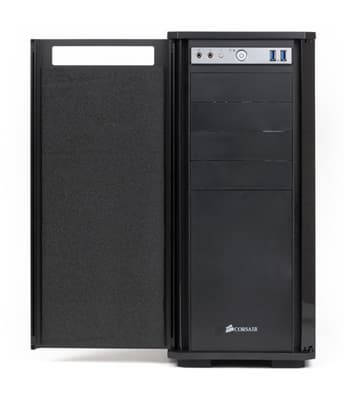

Вид с открытой дверцей

Компоновка

Corsair Obsidian Series 550D — это miditower как по определению производителя, так и по реальным габаритам. Конструктивно он очень похож на многие другие корпуса фирмы: поперечная корзина для шести 3,5- или 2,5-дюймовых HDD/SSD разделена на две независимо извлекаемые половины, есть четыре слота для 5,25-дюймовых устройств с выходом на переднюю панель, блок питания (он приобретается отдельно) располагается горизонтально в нижней части корпуса. Установка 3,5-дюймовых накопителей с выходом на лицевую панель не предусмотрена.

Возможность установки материнских плат ограничена форматом ATX включительно, слотов для плат расширения восемь. Как и в других корпусах с извлекаемыми частями корзины для дисков, выбор видеокарт очень широкий: при установленных половинах корзины максимальная длина видеокарты или видеокарт в системе SLI/CrossFire составит 330 мм, а при извлеченной верхней части это значение увеличится до 455 мм — конечно, включая как саму плату, так и разъем дополнительного питания, если он расположен в ее торце.

В комплекте обычная для корпусов фирмы листовка с инструкциями на разных языках, включая русский, комплект крепежа, три одноразовых стяжки и два самоклеящихся зажима для кабелей, а также переходник USB.

Конструкция

Размеры корпуса 496×219×531 мм (В×Ш×Г), включая ножки и небольшие выступы-защелки на задней стенке.

Шасси и боковые панели изготовлены из стали толщиной 0,6 мм, поэтому жесткость конструкции получилась не слишком высокой. Боковые стенки крепятся П-образными петлями на нижней кромке и защелкой на верхней. Похожая «гильотинная» конструкция применяется и в Obsidian 650D, но есть существенное отличие: защелка в 550D с каждой стороны одна, выполнена в виде подпружиненной планки во всю длину боковой стенки шасси, а ее толкатель находится снаружи в верхнем углу задней стенки. Фиксация осуществляется фигурными штифтами, входящими в прорези верхней кромки боковой крышки. Для снятия нажимаем на кнопку толкателя, немного поворачиваем боковую стенку вокруг нижней петли в направлении от корпуса и вниз, затем снимаем движением вверх. Процедура еще проще и удобней, чем в 650D, и также исключает какие-либо перекосы из-за недостаточной жесткости. А конструкция петель не позволит крышке упасть: она откидывается не более чем на 20–25 градусов.

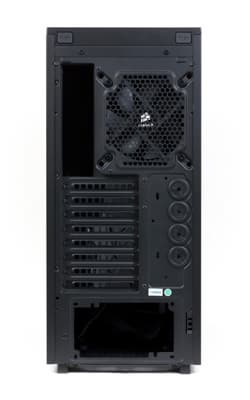

Вид сзади

Вот только дополнительного крепления винтами не предусмотрено — правда, это фактор скорее необычный, чем негативный: имеющиеся защелки прочно ужерживат боковые крышки.

Верхняя панель корпуса целиком пластиковая, и потому значительно более жесткая, чем металлическая в 650D.

Довольно высокие ножки корпуса сделаны из резины с хорошей амортизирующей способностью. Да и в целом конструкция корпуса хорошо продумана с точки зрения уменьшения различного рода вибраций и шумов; подробнее об этом будем рассказывать ниже.

Чтобы снять лицевую панель корпуса, нужно сначала снять дверцу с петель (это несложно), отвернуть снизу четыре винта, которыми крепятся передние ножки, а потом освободить шесть металлических защелок по бокам. Но снимать панель вряд ли придется: заглушки пятидюймовых слотов можно вынуть и без этого, да и к фронтальным вентиляторам есть более простой способ доступа.

Мы всё же сняли переднюю стенку, чтобы посмотреть на конструкцию панели управления. Декоративная накладка снимается вместе с лицевой панелью, и остается закрепленный на шасси кронштейн с кнопками, разъемами и уходящими вглубь корпуса кабелями.

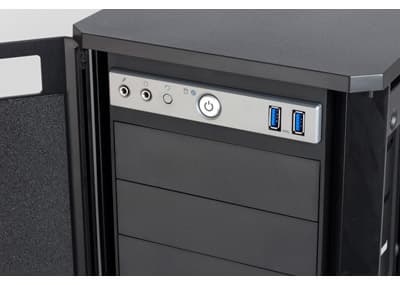

В центре расположена крупная кнопка Power, подсвечиваемая при включении светодиодом белого цвета, рядом с ней индикатор дисковой активности того же цвета. Справа два порта USB 3.0, ориентированные вертикально, что позволит одновременно подключать к ним широкие устройства. Слева кнопка Reset и пара аудиоразъемов.

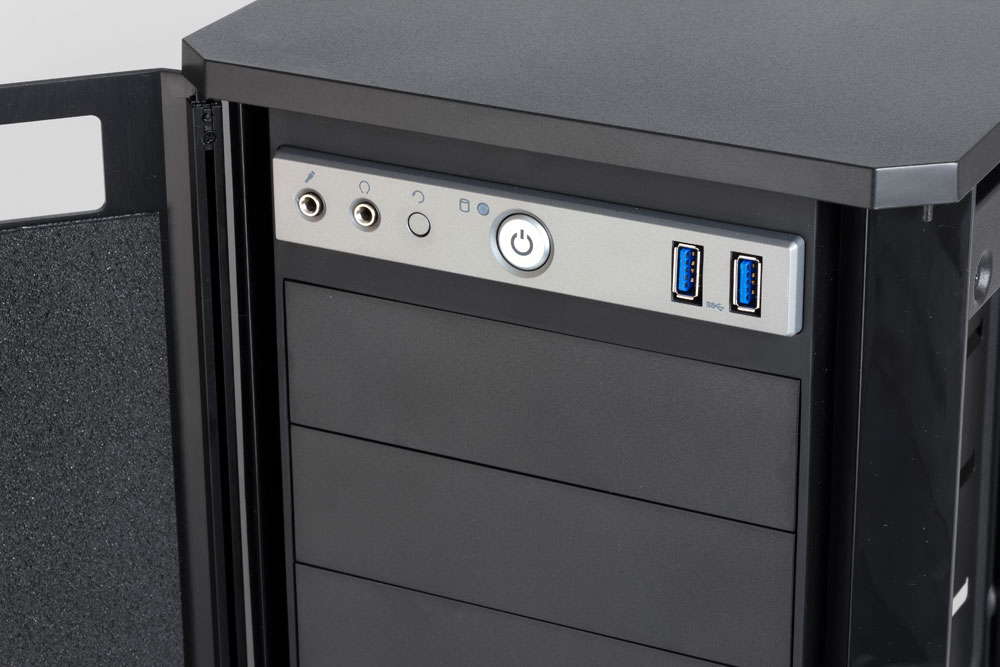

Панель управления

На плате панели управления есть место для порта IEEE1394/Firewire, но он не распаян, да и отверстия для него в декоративной накладке нет.

Таким образом, набор внешних портов существенно урезан по сравнению с 650D, где были еще и два порта USB 2.0, и FireWire, и док-станция для подключения внешних HDD/SSD с SATA-интерфейсом.

Подобное расположение органов управления и внешних разъемов делает удобной работу с компьютером на основе корпуса Obsidian 550T и при напольном, и при настольном размещении.

Система вентиляции

В штатную комплектацию входят три 120-миллиметровых вентилятора с логотипом Corsair. Подсветки они не имеют, а подключаются только к 3-контактным разъемам системной платы — каких-либо контроллеров в корпусе нет. Зато крепятся они через резиновые амортизирующие прокладки, которые предусмотрены и для дополнительных посадочных мест.

Два нагнетающих вентилятора, расположенные на передней панели шасси, обслуживают дисковую корзину, в боковых стенках которой сделаны крупные прорези. При удаленной верхней половине корзины мы получим дополнительное охлаждение видеокарт.

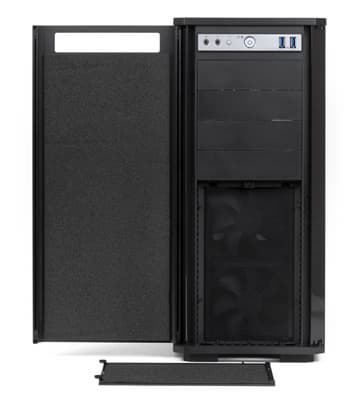

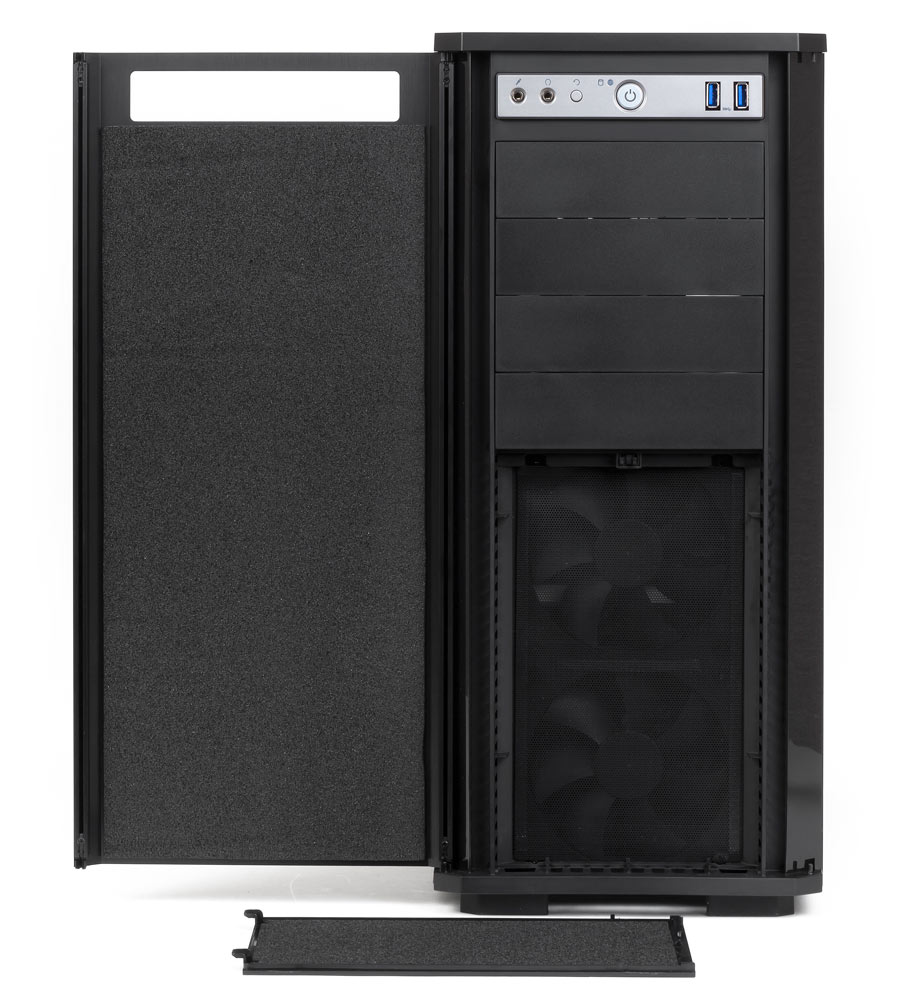

Вид с открытой дверцей и снятой декоративной крышкой

Сразу не очень понятно, откуда же поступает наружный воздух к этим вентиляторам: дверца сплошная, да и передняя часть лицевой панели не имеет отверстий. При внимательном рассмотрении обнаруживаются прорези в пазах, имеющихся по бокам лицевой панели, а также в нижнем ее торце. Хотя прорезей много, но их небольшая суммарная площадь и боковое расположение позволяют предполагать, что эффективность работы вентиляторов будет ниже, чем в случае фронтальной решетки, которую мы видели в 650D.

А вот фронтальный фильтр заслуживает похвалы за удобство доступа. Нижняя половина лицевой панели закрыта крышкой, которая фиксируется защелкой и легко снимается. Сразу за крышкой и расположен фильтр из мелкоячеистой пластиковой сетки, к которой с одной стороны приклеены гибкие магниты, обеспечивающие как надежную фиксацию при установке, так и простоту извлечения при обслуживании. Крепление магнитами мы уже встречали, но здесь магниты занимают боковые кромки фильтра целиком, да плюс в середине есть дополнительная магнитная полоска, поэтому никаких провисаний сетки не возникает.

Крепление фильтра непосредственно к шасси не оставляет лазеек для неочищенного воздуха.

Если спереди возможна установка только 120-миллиметровых вентиляторов, то задний вытяжной вентилятор можно заменить и на 140-миллиметровый. Естественно, фильтра в этом месте нет.

Есть возможность установки и дополнительных вентиляторов сверху, слева и снизу. В комплекте для них есть как крепежные винты, так и резиновые амортизаторы.

Посадочное место внизу рассчитано на 120- или 140-миллиметровый вентилятор. Оно защищено фильтром, общим для него и для места установки блока питания, и сделанным в виде пластиковой рамки с капроновой сеткой. Извлекается он снаружи, без вскрытия корпуса, но выдвигается назад, а поскольку рамка длинная, около 30 см, то компьютер почти наверняка придется двигать вперед — сзади компьютера редко остается столько свободного места.

Несколько хитрее сделаны места слева и вверху: если вентиляторы там не устанавливаются, то отверстия закрываются специальными пластиковыми крышками, к которым изнутри приклеен тонкий поролоновый лист для снижения шума. Такая же шумоизоляция есть и на крышке нижней половины лицевой панели, и на внутренней стороне дверцы.

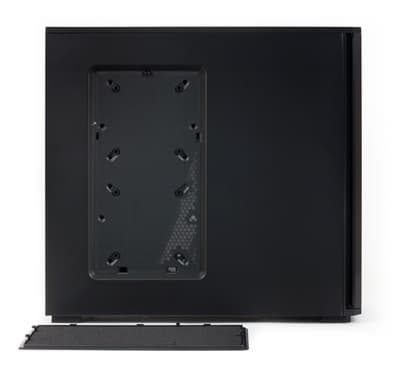

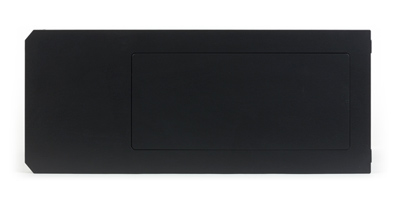

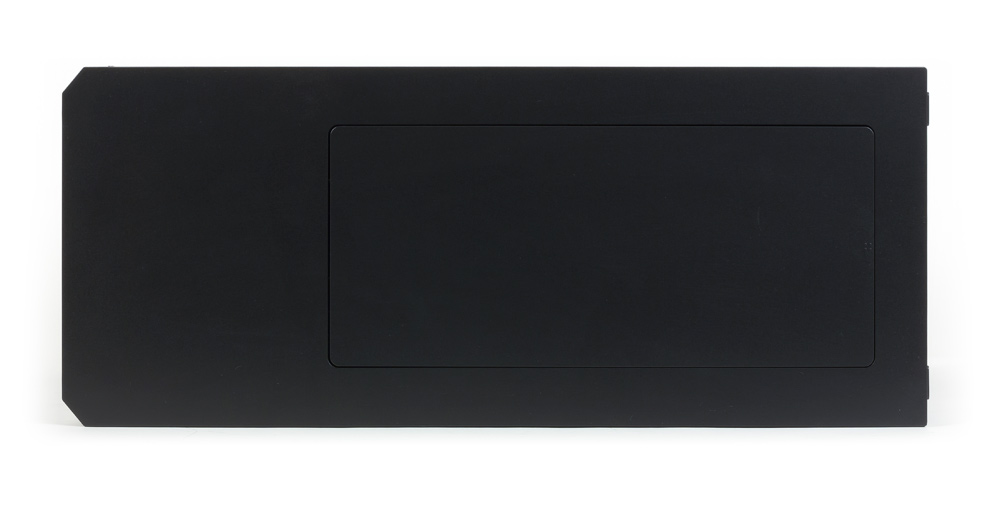

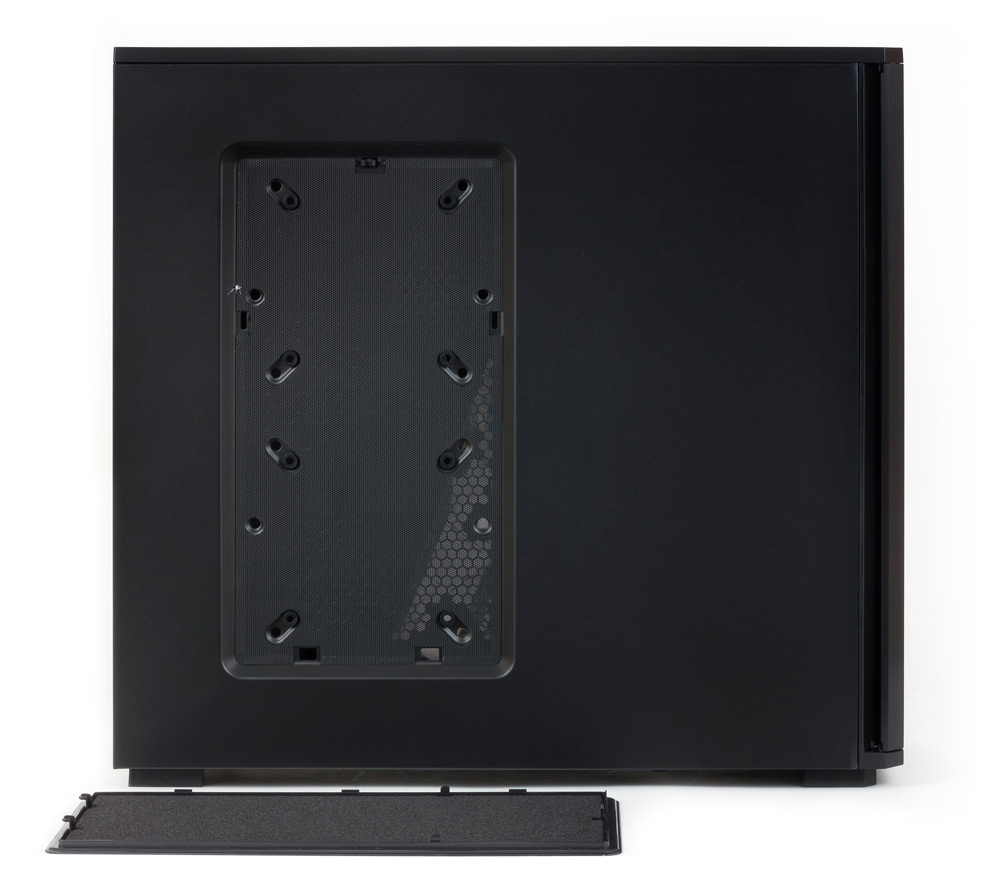

Левая боковая панель

Сняв крышки, получаем доступ к местам установки вентиляторов, также защищенных фильтрами на магнитах. Слева можно поставить либо два 120/140-миллиметровых вентилятора, либо один большего размера. Сверху — два места для 120/140-миллиметровых моделей. Итого в корпус можно поставить до восьми вентиляторов, но при этом возникнут проблемы с их подключением: на системных платах такого количества коннекторов не бывает, а комплектных средств типа контроллеров или хотя бы переходников для подключения непосредственно к блоку питания, в корпусе нет. Но это вполне обычная ситуация: посадочных мест в корпусах чаще всего намного больше, чем возможностей для подключения вентиляторов.

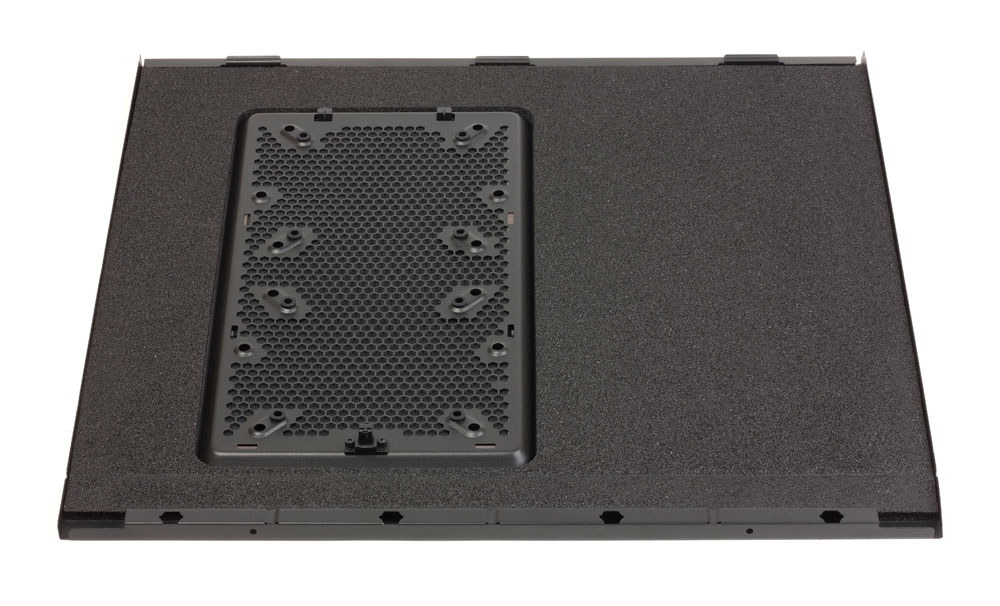

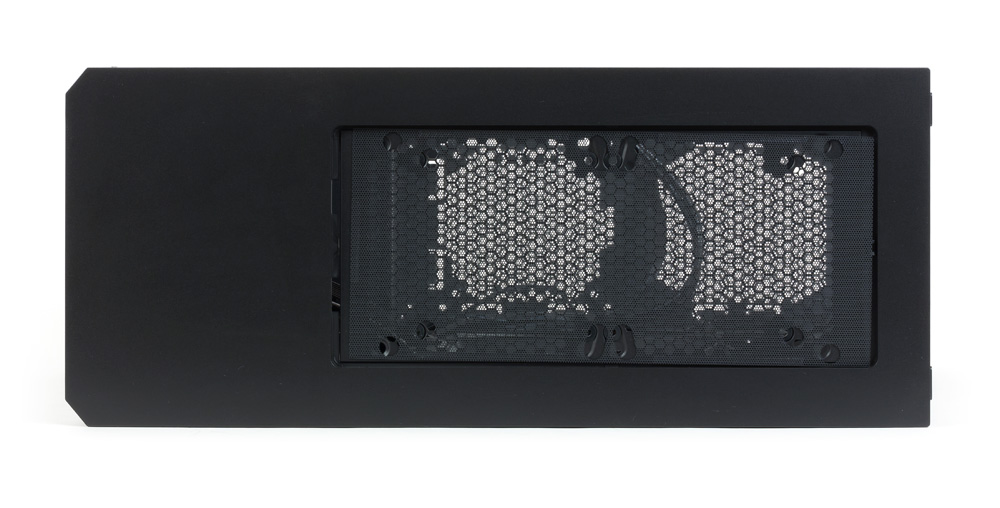

Верхняя панель

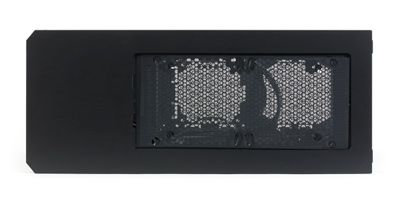

Верхняя панель

Из дополнительных вентиляционных отверстий есть лишь перфорация в заглушках слотов для плат расширения на задней стенке, а также четыре отверстия для жидкостной системы охлаждения, закрытые резиновыми заглушками с разрезными лепестками.

Сборка системного блока

Как уже было сказано, передняя дверца может открываться в любую сторону — очень интересное решение, и сомнение вызывает только долговечность фиксаторов. Видимо, такое сомнение появилось не только у нас, но и у производителя: в комплекте мы нашли две пары запасных фиксаторов. Меняются они легко, и владельцу остается только не потерять их.

Удобное крепление боковых крышек также было описано выше.

Стойки для системной платы формата ATX уже установлены, а при использовании плат меньшего размера можно использовать дополнительные из комплекта. Центральная стойка имеет выступающий штырек, облегчающий установку платы на место.

Отверстие для портов ввода-вывода на задней панели ничем не закрыто; восемь прорезей для плат расширения снабжены многоразовыми заглушками. Крепление плат расширения — винтами с накатной головкой; боковая кромка шасси, которая расположена напротив, имеет вырез для удобства работы отверткой.

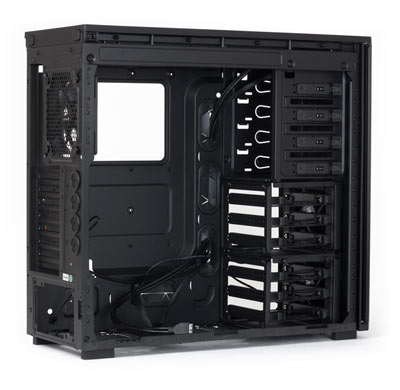

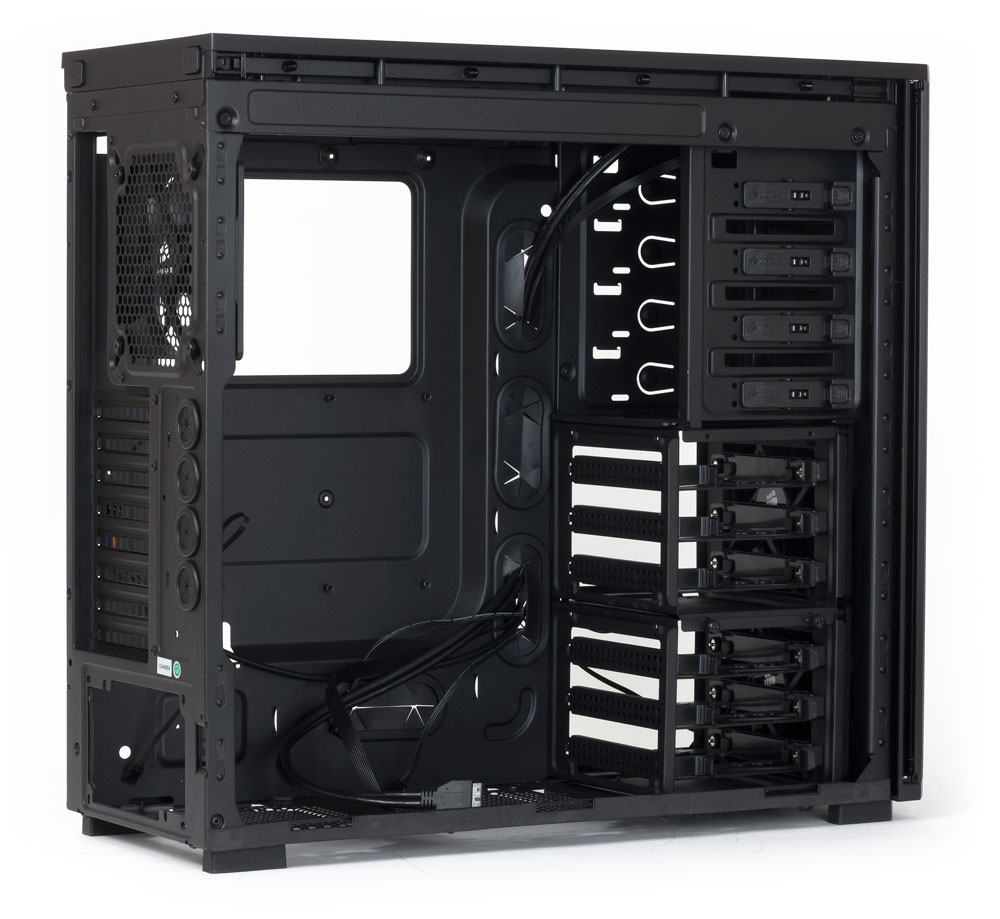

Вид изнутри

Большое окно в подложке системной платы позволит устанавливать или снимать процессорный кулер, не демонтируя саму плату; но наличие столь большого окна вкупе с девятью отверстиями для кабелей заметно снизило жесткость подложки.

Зазор между верхним краем матплаты и ближайшим вышестоящим элементом более 30 мм, что позволит без проблем устанавивать большие системы охлаждения процессора. Правда, при установке на крышке корпуса вентилятора этот зазор существенно сокращается.

Аккуратной укладке кабелей и шлейфов за подложкой системной платы помогут четыре больших отверстия, прикрытых резиновыми заглушками с разрезными лепестками, а также имеющиеся в комплекте одноразовые стяжки и самоклеящиеся зажимы (правда, стяжек всего три, а зажимов два).

Подключение фронтальных разъемов USB и аудио — монолитными коннекторами; для аудио, как и в других корпусах Corsair, есть только HD Audio. Сами кабели экранированные, а длина позволит без проблем проложить их за подложкой.

Фронтальные разъемы USB 3.0 можно подключить либо к соответствующему 19-контактному коннектору системной платы, либо с помощью комплектного переходника к ее разъемам USB 2.0.

Левая боковая стенка

Крепление оптических приводов безвинтовое, с помощью штатных защелок на левой стороне, удерживающих накопители очень прочно; можно и дополнительно закрепить их винтами справа. Заглушек в шасси у всех четырех 5-дюймовых слотов нет, а соответствующие заглушки в лицевой панели можно извлечь без снятия самой панели.

Блок питания крепится винтами к задней стенке через амортизирующую прокладку, и устанавливается как до, так и после системной платы, причем возможно размещение вентилятором вверх или вниз. Имеются выступы, приподнимающие БП над днищем шасси и облегчающие монтаж; они также снабжены амортизирующими накладками.

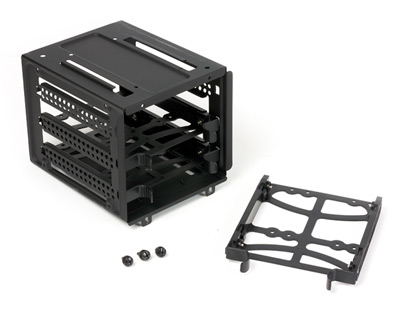

Как и в 650D, накопители HDD/SSD сначала устанавливаются в гибкие пластиковые салазки; 3,5-дюймовые накопители фиксируются в них металлическими штифтами с резиновыми амортизаторами, а 2,5-дюймовые крепятся винтами снизу. Вибрации при этом гасятся хорошо, а вот о теплоотводе от корпуса накопителя на шасси речи быть не может, но это не слишком критично с учетом наличия фронтальных вентиляторов.

Салазки для HDD/SSD

Салазки вставляются в корзину с левой стороны и фиксируются пластиковыми защелками, дополнительное крепление винтами не предусмотрено. Корпус 550D немного Уже, чем 650D, поэтому интерфейсные SATA-кабели лучше использовать с Г-образным разъемом — справа места остается немного.

А вот общая для обоих корпусов конструкция корзин приводит и к общему недостатку, который в случае 550D имеет дополнительные особенности.

Корзина разделена на две независимые половины, каждая из которых вмещает по три диска. При этом верхнюю половину можно вовсе удалить, что даст простор для установки экстремально длинных видеокарт, а также позволит использовать фронтальный вентилятор для их дополнительного охлаждения. Верхняя часть корзины крепится двумя винтами с накатными головками слева и одним справа, нижняя — четырьмя такими же винтами снизу.

Теоретически это неплохое решение, но на практике всё не так гладко. Обе половинки корзины из-за тонкого металла с обилием отверстий получились очень хлипкими, салазки с дисками в них фиксируются плохо, и если даже при установке обеих корзин конструкцию в целом жесткой не назовешь, то удаление верхней делает ситуацию с прочностью еще хуже. Отметим, что удалять нижнюю половину можно только для обеспечения удобного доступа к нижнему фронтальному вентилятору при его обслуживании или замене, а вот оставить только верхнюю половину нельзя: без нижней она будет закреплена только одним винтом, а этого категорически мало.

Всё же закончим описание процесса сборки позитивной нотой: производитель проявил заботу как о руках сборщика, аккуратно завальцевав все кромки на шасси, так и о его времени — рассортированный по пакетикам крепеж немного ускорит процесс сборки.

Измерение уровня шума

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера Октава 110А-Эко в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Для регулирования напряжения питания вентиляторов использовался автономный управляемый преобразователь.

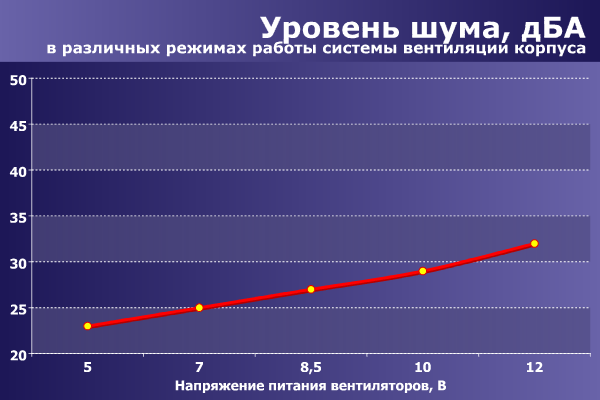

При питании вентиляторов от 5 вольт шум находится на низком уровне при условии настольного расположения корпуса и размещения пользователя в ближнем поле от него. В случае размещения корпуса на полу или на тумбе под столом уровень шума несколько снизится, и в этом случае уже можно будет считать систему охлаждения корпуса условно бесшумной.

С ростом напряжения питания вентиляторов также увеличивается и уровень шума. При питании вентиляторов от 7 вольт шум находится на низком уровне и по-прежнему слабо различим в помещении.

При питании вентиляторов от 8,5–10 вольт шум системы охлаждения корпуса можно оценить как пониженный относительно типичного уровня шума для жилого помещения в дневное время суток при условии настольного расположения корпуса и размещения пользователя в ближнем поле от него. В случае размещения корпуса на полу или на тумбе под столом уровень шума несколько снизится, и в этом случае можно будет считать систему охлаждения корпуса достаточно тихой.

При питании вентилятора от 12 вольт шум достигает значения в 32 дБА — это примерный типичный уровень для жилого помещения в дневное время суток. В это время источник с таким уровнем шума будет малозаметен в жилом, а тем более офисном помещении. Аналогично, при напольном расположении шум можно считать пониженным.

Размещение корпусаНапольное (слева)Настольное (по центру)Напольное (справа)
Источник шума без корпуса, дБА434543
Источник шума в корпусе, дБА404240
Ослабление шума, дБА333
Источник шума и корпусные вентиляторы (12 В) одновременно, дБА404240
Корпусные вентиляторы (12 В), дБА283228
Приращение шума за счет корпусных вентиляторов, дБА000

Мы несколько расширили нашу методику, включив в нее также комбинированные измерения с использованием дополнительного источника шума, в качестве которого использовался блок питания с вентилятором на подшипнике качения, вращающимся со скоростью около 2000 оборотов в минуту. Блок питания устанавливается на штатное место вентилятором вверх.

По результатам измерений можно сделать вывод, что корпус обеспечивает хорошее ослабление от источников шума во внутреннем объеме, причем со всех измеренных направлений. Основная заслуга в этом принадлежит сплошным стенкам и панелям, в которых или вовсе нет отверстий, или же они закрыты крышками.

На фоне мощного источника шума во внутреннем объеме корпуса звук от штатных вентиляторов полностью теряется — разница между зарегистрированными значениями при работе только источника и источника вместе с комплектными вентиляторами стремится к нулю.

Позиционирование и выводы

В модели Obsidian 550D вполне прослеживаются «фамильные черты» серии: черный цвет, строгий стиль в дизайне, применение алюминиевых деталей в оформлении, удобная система установки и крепления боковых панелей. Конечно, кто-то сочтет подобную внешность скучной, но она подходит для гораздо большего количества возможных вариантов применения, чем футуристический «геймерский» дизайн.

Выбор форм-факторов системных плат, которые можно установить в этот корпус, не так уж велик, зато с видеокартами простор гораздо больший. Шести мест для дисков (причем как 2,5-, так и 3,5-дюймовых) вполне достаточно для большинства возможных конфигураций, но нужно помнить, что при установке длинных плат видеоконтроллеров можно будет установить всего три диска, а этого уже может оказаться маловато.

Набор внешних интерфейсов совершенно не радует: всего два порта USB — подобное сегодня годится разве что для бюджетных компьютеров, для которых корпус 550D за $170–190 будет слишком дорогим. Надо отметить, что разница в средней цене между моделями 550D и 650D совсем не соответствует разнице в их оснащенности различными портами.

Зато недостатки, связанные с дисковой корзиной, у обеих этих моделей вполне схожие.

А вот что непременно нужно отметить в числе положительных сторон, так это систему вентиляции — прежде всего за полноту фильтрации и продуманную конструкцию фильтров. Еще один положительный момент — комплекс мер по снижению акустического шума; правда, с этим не очень вяжется отсутствие какого-либо контроллера вентиляторов.

И вновь, как это уже было в обзоре 650D, мы вынуждены констатировать: с учетом немалой цены, впечатления от корпуса Corsair Obsidian 550D получаются довольно противоречивыми.



Средняя текущая цена (количество предложений)
Корпус Corsair Obsidian 550D
$182(2)


Корпус предоставлен на тестирование производителем
