Корпус Corsair Carbide 300R

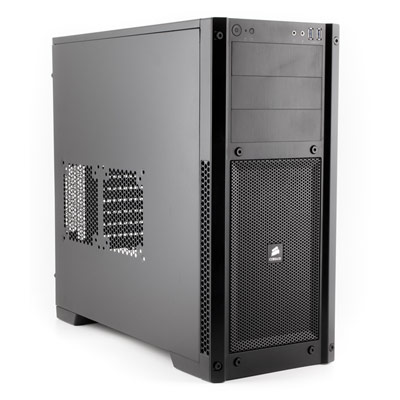

Корпус Corsair Carbide 300R, внешний вид
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя
Технические характеристики

Это уже третий представитель серии Carbide фирмы Corsair, который мы представляем вашему вниманию. Серия заявлена производителем как игровая, однако даже с первого взгляда понятно: корпус Corsair Carbide 300R рассчитан разве что на небогатых геймеров. Собственно, это не упрек: хорошо, когда предлагается продукция не только на любой вкус, но и на любой карман, лишь бы цена соответствовала оснащенности и качеству. Вот и посмотрим, чем отличается данный образец от рассмотренных ранее собратьев — Carbide 500R и Carbide 400R.

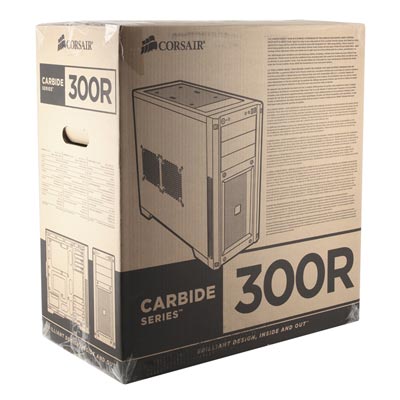

Как и в предыдущих случаях, упаковка сделана из обычного картона с одноцветным схематичным изображением корпуса в разобранном виде, позволяющим оценить его особенности. Приведены и текстовые пояснения, в том числе на русском языке; и схема, и пояснения повторены на прилагаемой листовке-инструкции. Инструкция хоть и краткая (а другой для достаточно простого корпуса и не нужно), однако вполне исчерпывающая, да и выполнена с хорошим качеством.

Упаковка Corsair Carbide 300R

Заметим: старшие модели явно тяжелее, однако их упаковка не имела ручек или прорезей, облегчающих транспортировку, а вот для относительно легкого 300R производитель такое удобство предусмотрел. Странная логика…

Черный цвет корпуса (других вариантов не предлагается) разбавлен только серебристым логотипом в середине передней панели. Дизайн предельно строгий, даже простоватый, лишь с легким уклоном в сторону «техно» — лицевую панель украшают несколько головок болтов под внутренний шестигранник. Пытаться откручивать их, снимая панель, не нужно: это чисто декоративный элемент. Однако, как и в других корпусах серии, качество изготовления внешних элементов достойное.

Компоновка

Corsair Carbide Series 300R — довольно компактный miditower с нижним расположением блока питания (поставляется без БП).

В верхней части лицевой панели расположены три слота для 5,25-дюймовых устройств с выходом на переднюю панель (на один меньше, чем в старших моделях), для 3,5-дюймовых накопителей такого выхода вновь не предусмотрено.

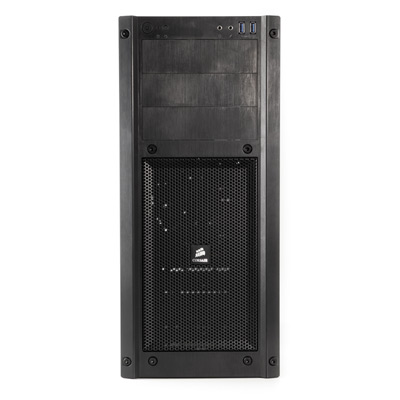

Лицевая панель Corsair Carbide 300R

Поперечная корзина для жестких дисков рассчитана на установку лишь четырех 3,5- или 2,5-дюймовых HDD/SSD при помощи пластиковых салазок. Напомним: в 400R и 500R были места для шести накопителей.

В корпус можно устанавливать материнские платы формата ATX (и, конечно, меньшие). Между дисковой корзиной и отсеками для ODD имеется значительный промежуток, позволяющий устанавливать видеокарты очень большой длины: по заявлению производителя — до 450 мм, по нашему замеру — до 412 мм (конечно, включая разъем дополнительного питания, если он расположен в торце).

Конструкция

Размеры корпуса 474×210×490 мм (В×Ш×Г) с учетом ножек и других выступающих частей.

Шасси изготовлено из стали толщиной 0,4–0,5 мм, боковые панели несколько толще — 0,7 мм. Конечно, корпус при этом получился легким — всего 6,5 кг (в упаковке 7,8 кг), но жесткость оставляет желать лучшего.

Ножки корпуса выполнены в виде двух подставок — передней и задней, и снабжены резиновыми вставками, повышающими амортизирующую способность.

Передняя панель корпуса выполнена из прокрашенного по массе и слегка шероховатого пластика, поверхность которого хорошо скрадывает следы от прикосновений рук. Крепится она шестью защелками с металлическими лепестками, обеспечивающими надежную фиксацию.

Верхняя и боковые панели металлические, окрашены с легкой шагренью, но следы пальцев на них заметны гораздо сильнее, чем на пластике.

Бо́льшую часть верхней панели занимает вентиляционная решетка. Обилие отверстий сделало ее очень непрочной: она прогибается даже от легкого нажатия пальцем.

Органы управления и внешние разъемы вновь размещены в верхней части лицевой панели, а потому будут одинаково доступны как при напольном, так и при настольном размещении компьютера. На этот раз набор совсем уж минимальный: справа — два порта USB 3.0 и пара аудиоразъемов, слева — кнопки Power (побольше, с подсветкой белым светодиодом) и Reset (совсем маленькая), а также индикатор активности HDD, тоже белый. Кнопка Power нажимается легко, свободный ход у нее очень маленький, а потому нельзя исключить срабатываний от случайных прикосновений. Reset же случайно нажать гораздо сложнее.

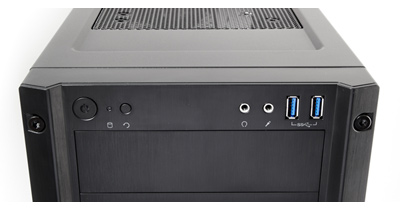

Панель управления Corsair Carbide 300R

Порты USB расположены с зазором в 9 мм, но вертикально, а потому проблемы с одновременным подключением двух крупных устройств возникнут вряд ли.

Разъемы, кнопки и индикаторы закреплены на шасси и не мешают снятию лицевой панели.

Система вентиляции

В комплекте имеется всего два вентилятора (конечно, с логотипом Corsair). В спецификации на сайте есть разночтения: в верхней части страницы говорится о двух 120-миллиметровых штатных вентиляторах, ниже упомянуты один 120- и один 140-миллиметровый. В нашем экземпляре спереди был 140-миллиметровый вентилятор, расположенный так, чтобы нагнетать воздух в зону расположения видеокарт. Правда, крепежные отверстия позволяют заменить его на 120-миллиметровую модель.

Второй штатный вентилятор, как обещано — 120-миллиметровый, расположен на задней стенке шасси.

Система вентиляции Corsair Carbide 300R

Оба они не имеют подсветки, а подключаются стандартными 3-контактными разъемами к системной плате — какого-либо встроенного контроллера вентиляторов нет.

Дополнительно можно установить еще пять вентиляторов 120/140 мм: по два на верхней крышке шасси и на левой боковой стенке, еще один — на передней плоскости шасси возле дисковой корзины (в ее боковых стенках имеются крупные прорези и ряды мелких отверстий, что позволит использовать вентиляторы с наибольшей эффективностью). Крепежные винты нужной длины имеются в комплекте.

Передние вентиляторы будут забирать воздух не только через декоративную решетку фронтальной поверхности лицевой панели, но и через ряды отверстий в обеих ее боковых плоскостях. Защита от пыли в виде мелкоячеистой капроновой сетки предусмотрена для всех трех, однако и тут логика хромает: самый крупный фронтальный фильтр несъемный, и обслуживать его придется в сборе с самой лицевой панелью; а вот боковые фильтры (явно вспомогательные) снять можно гораздо проще — это пластиковые рамки, на которые натянута сетка.

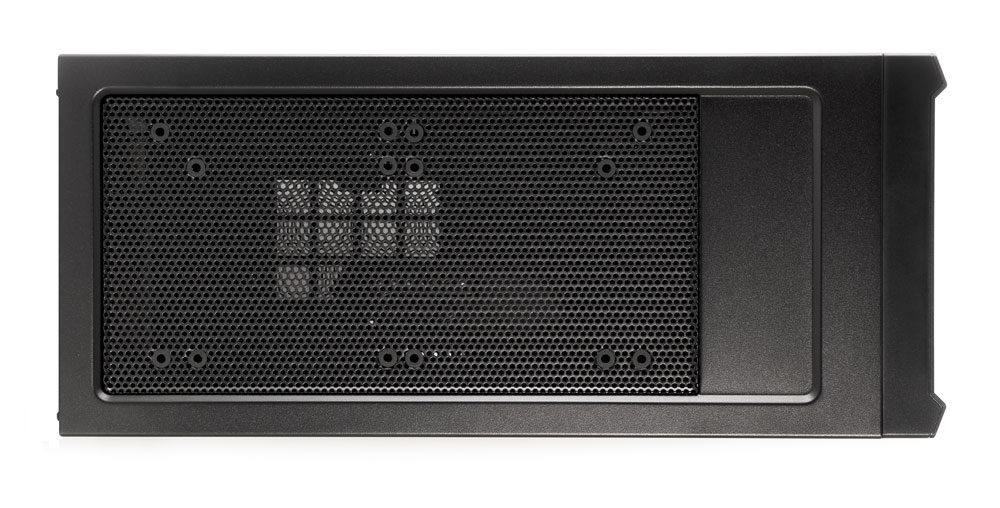

Вид сверху Corsair Carbide 300R

Захват рукой в нижней части лицевой панели при ее снятии возможен, но нижний край панели находится практически вровень с поверхностью, на которой стоит корпус, и его придется приподнимать — хорошо еще, что он легкий. Подсоса неочищенного воздуха снизу не будет: предусмотрена сплошная перегородка.

Еще один фильтр, также в виде плоской рамки с сеткой, закрывает имеющиеся в нижней плоскости шасси отверстия в месте расположения блока питания. Извлекается этот фильтр очень легко, без вскрытия корпуса.

Вентилятор на задней стенке фильтра не имеет, и это вполне логично. Не имеют его и места для дополнительных вентиляторов на верхней панели шасси и на левой боковой стенке, что уже совсем не логично.

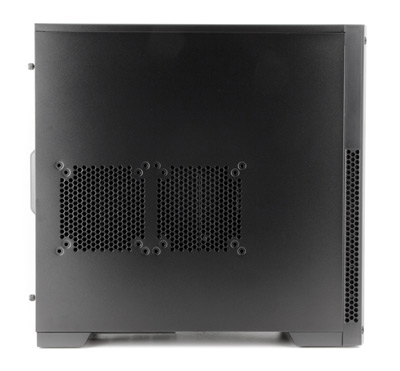

Вид слева Corsair Carbide 300R

Корпус позволяет устанавливать процессорные системы охлаждения высотой до 175 мм. Не забыта возможность установки системы жидкостного охлаждения, для которой сзади имеются три отверстия, заглушки которых придется выламывать.

Из дополнительных вентиляционных отверстий упомянем перфорированную область на задней панели.

Сборка системного блока

Боковые крышки крепятся системой пазов и гребенок, а фиксируются парами «невыпадающих» винтов с накатными головками. Крышки снимаются легко, для захвата предусмотрен выступ; а вот их установка сложнее: жесткость крышек (особенно левой, в которой много отверстий) мала.

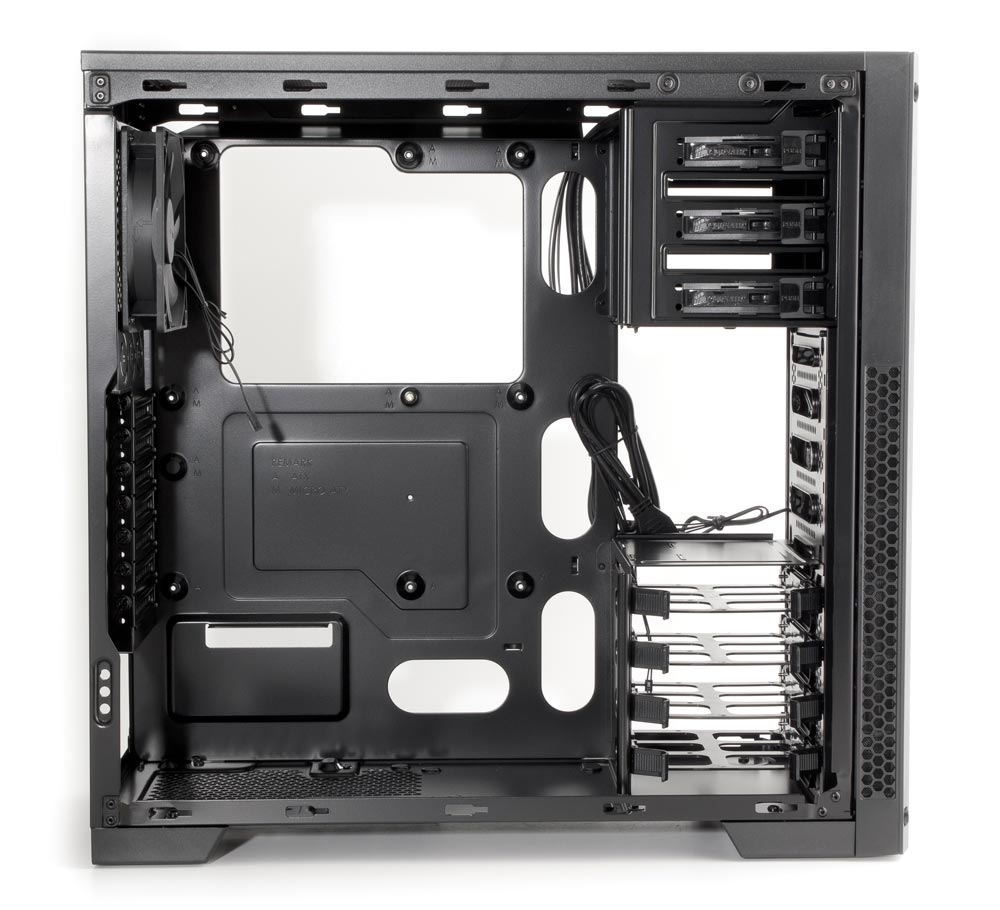

Вид изнутри Corsair Carbide 300R

Кабели и шлейфы при монтаже можно уложить за подложкой материнской платы, для чего предусмотрены четыре больших овальных оверстия, края которых завальцованы. Вот только пучки кабелей при этом размещать надо аккуратно: расстояние до правой боковой стенки невелико, а сама стенка не имеет выступа. Хорошо еще, что для закрепления пучков кабелей в комплекте есть четыре одноразовые нейлоновые стяжки, которые продеваются в имеющиеся на подложке ушки.

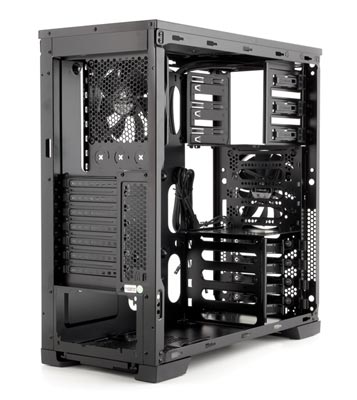

Вид на шасси сзади Corsair Carbide 300R

Стойка для материнской платы только одна — центральная со штифтом, помогающая правильно установить плату; вместо остальных сделаны выштамповки с отверстиями под винт. Отверстие для портов ввода-вывода на задней панели не имеет заглушки, а семь прорезей для плат расширения закрыты многоразовыми заглушками.

Крепление плат расширения — винтами с накатной головкой; боковая кромка шасси, которая расположена напротив, имеет вырез для удобства работы отверткой.

Большое окно в подложке материнской платы позволит устанавливать или снимать процессорный кулер, не демонтируя саму плату.

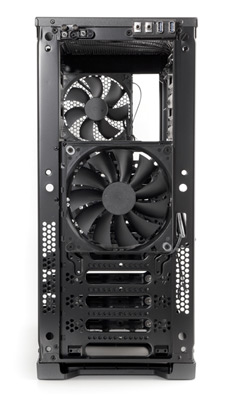

Вид на шасси спереди Corsair Carbide 300R

Подключение фронтальных разъемов — монолитными коннекторами (для аудио есть только HD Audio), оба порта USB 3.0 снабжены единым коннектором для подключения к внутреннему разъему системной платы. Кабели экранированные, у USB достаточно длинные, чтобы их можно было проложить за подложкой, а вот кабель от аудиоразъемов мог бы быть и длиннее — спрятать его за подложку нам не удалось.

Крепление оптических приводов безвинтовое, с помощью штатных защелок на левой стороне, удерживающих накопитель очень прочно, поэтому дополнительное винтовое крепление не предусмотрено. Заглушек в шасси, которые надо выламывать, у всех трех 5-дюймовых слотов нет.

Блок питания можно устанавливать как до, так и после материнской платы, располагая вентилятором вверх или вниз. Крепится он винтами к задней панели. Предусмотрены выступы, приподнимающие БП над днищем шасси и облегчающие монтаж, вот только никаких амортизирующих прокладок нет.

HDD/SSD сначала устанавливаются в гибкие пластиковые салазки; 3,5-дюймовые накопители фиксируются в них штифтами, снабженными резиновыми амортизаторами, а 2,5-дюймовые крепятся винтами снизу. Теплоотвод от корпуса диска на шасси при этом отсутствует, зато амортизируются вибрации, возникающие при работе диска.

Салазки вставляются в корзину с левой стороны и фиксируются пластиковыми защелками. Нельзя сказать, что при этом справа остается очень уж много места, поэтому лучше использовать SATA-кабели с Г-образным разъемом.

Кромки шасси аккуратно завальцованы, и риск повреждения рук сборщика минимален.

В комплекте есть только крепежные винты и саморезы, а также упоминавшиеся одноразовые стяжки. Спикера для системной платы нет. Несмотря на то, что набор лишь минимально необходимый, крепеж не забыли рассортировать по пакетикам — мелочь, но приятная, и жаль, что про нее забывают многие производители более дорогих корпусов.

Тестирование эффективности системы вентиляции корпуса

Последний этап исследования представляет собой тестирование с помощью программных средств, сильно нагружающих различные подсистемы компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение. Таким образом можно оценить возможности и производительность системы охлаждения корпуса.

Конфигурация тестового стенда и процедура тестирования описаны в соответствующей методике.

Эффективность охлаждения компонентов не самая высокая. Температура видеокарты и GPU выше, чем у Carbide 400R на 2-5 градусов, а температура процессора, наоборот, чуть ниже. Температура, полученная со встроенного датчика HDD, также значительно выше и приближается к 40 градусам. Таким образом, можно сделать вывод, что в нижней части корпуса если и не экваториальный климат, то тропический уж точно.

Измерение уровня шума и оценка вибрации

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера Октава 110А-ЭКО в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Для регулирования напряжения питания вентиляторов использовался автономный управляемый преобразователь.

В данном случае мы эмулировали настольное размещение корпуса, когда от центра передней панели до головы пользователя расстояние составляет около 0,3 метра.

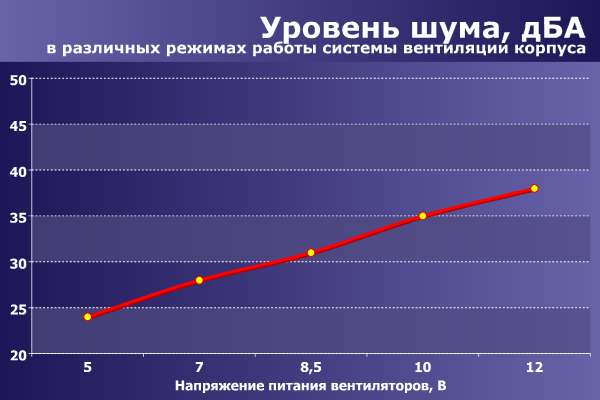

Уровень шума системы охлаждения корпуса изменяется в широких пределах в зависимости от напряжения питания вентиляторов. При пониженном напряжении питания система охлаждения корпуса обеспечивает очень низкий уровень шума даже с учетом настольного размещения корпуса, а при бо́льших расстояниях подобный шум будет малоразличим даже в тихой комнате. При питании вентиляторов от 12 вольт шум немного превышает средне-типичный уровень и вплотную приближается к эргономичной границе (40 дБА) для случая настольного размещения, а в случае напольного размещения подобный уровень шума можно оценить как находящийся на среднем уровне.

Акустическую эргономику данной модели можно признать вполне достойной, но для полной реализации ее возможностей потребуется грамотная настройка системы охлаждения. По этому параметру Carbide 300R и Carbide 400R похожи.

Позиционирование и выводы

Конечно же, выводы нельзя делать без учета цены, поэтому мы первым делом поинтересовались «суммой прописью». И были неприятно удивлены: предложений Corsair Carbide 300R в московской рознице было много, но цены начинались с $95–96 — то есть на неполные 10 долларов меньше нижней ценовой границы Carbide 400R, который оснащен лучше… Поскольку сравнение моделей 300R и 400R поневоле велось постоянно, мы рассчитывали на разницу в цене отнюдь не в несколько процентов.

В роли корпуса игрового компьютера Corsair 300R представить сложно — разве что для совсем уж бюджетного, но для подобных вариантов полным-полно более дешевых моделей. И даже возможность установки очень длинных видеокарт нельзя отнести к однозначным достоинствам: мало кто решится собирать компьютер с очень мощной и габаритной графической системой в подобном корпусе.

Корпус неплохо подошел бы для офисного компьютера или многоцелевой домашней рабочей станции средней мощности, но и тут ценовой фактор наверняка окажет негативное влияние.

При этом нельзя сказать, что Corsair Carbide 300R совсем уж плох: конструкция, как и у всей продукции фирмы, продумана и реализована хорошо, внешний вид вполне достойный, хотя и ничем особым не выделяется в бескрайнем море подобных корпусов. К качеству изготовления особых претензий тоже нет, кроме недостаточной жесткости многих компонентов и неполноты системы фильтрации, но для недорогого корпуса это было бы понятно и простительно.

А вот оснащение однозначно бедное: всего два USB-порта (хотя бы и стандарта 3.0) в наши дни даже для офисного компьютера маловато. Отсутствие контроллера вентиляторов не будем ни осуждать, ни хвалить: примитивные контроллеры быстро разочаруют многих владельцев, а более «интеллектуальные» и к цене корпуса дадут немалую прибавку.

Но даже при всем этом корпус мог бы удовлетворить потребности многих покупателей, которые хотят получить товар нормального качества, но не готовы переплачивать за ненужные им «навороты», однако с учетом цены получается сплошное разочарование.

Примечание: пока готовилась публикация, от Corsair поступила информация о планируемом снижении цены на данный корпус до 2600 рублей. Если цена достигнет данного уровня, то интерес к корпусу, в целом неплохому, наверняка повысится.

Средняя текущая цена (количество предложений)
Corsair Carbide 300R$97(9)
Corsair Carbide 400R$118(1)
Corsair Carbide 500R$152(9)


Корпус Corsair Carbide 300R предоставлен на тестирование производителем



29 августа 2012 Г.
