Корпус Corsair Carbide Air 240

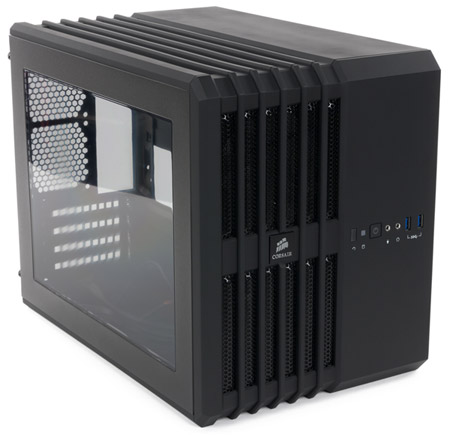

Корпус Corsair Carbide Air 240, внешний вид

Полная галерея наших фотографий этой модели
Данная модель на сайте производителя
Технические характеристики

Полтора года назад мы рассказывали о корпусе с оригинальной компоновкой, выпускаемом компанией Corsair в серии Carbide — модели Air 540. Сегодня рассмотрим его уменьшенный вариант, корпус Corsair Carbide Air 240, который имеет точно такой же дизайн — «кубик», разделенный внутри на две почти независимые половины, но гораздо меньше по размеру и рассчитанный на системные платы уже не E-ATX, а microATX и Mini-ITX.

Корпус выпускается в двух цветовых решениях: черном и молочно-белом, но с непременным окном из слегка тонированного прозрачного пластика, которое занимает почти всю площадь левой боковой стенки. Поверхности матовые, и за отпечатки рук можно не беспокоиться. Покрытие лицевой и верхней панелей кажется похожим на soft-touch, но это только на первый взгляд, из-за фактуры: используется обычный пластик.

Упаковка, традиционно для серии Carbide, сделана из обычного картона с монохромным схематичным изображением корпуса, позволяющим оценить его особенности. Инструкция на этот раз уже не в виде книжечки, а знакомая по другим корпусам Corsair листовка большого формата, сложенная в несколько раз.

Компоновка

Corsair Carbide Series Air 240 не является просто уменьшенной версией модели Air 540, пусть и с изменением пропорций — форма модели 240 еще ближе к кубической, чем у 540. Внутри неизменным осталось, пожалуй, в основном разделение на два отсека. В левом, побольше, размещаются только системная плата microATX или Mini-ITX и платы расширения, для которых предусмотрены четыре прорези на задней стенке. Всё остальное должно располагаться в правой части.

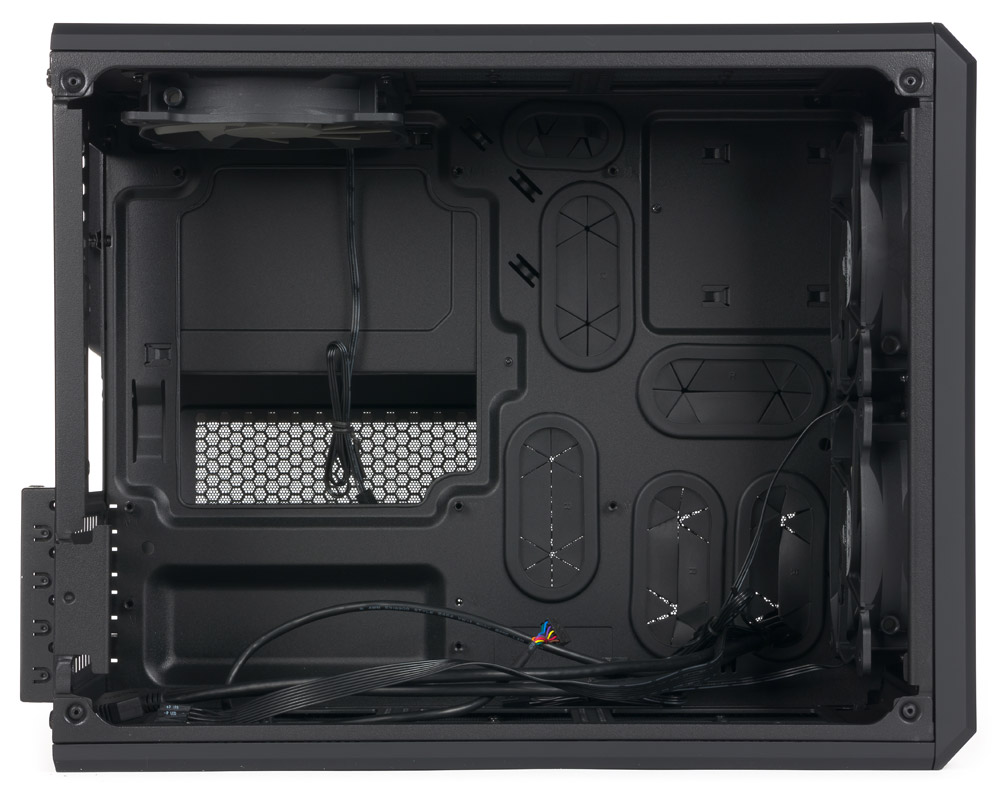

Вид на шасси слева Corsair Carbide Air 240

Но самое интересное, что сами понятия «левый, правый, верх, низ» в корпусе Carbide Air 240 являются условными, мы будем использовать их только в сравнении с Air 540, принимая за ориентир положение панелей с кнопками, индикаторами и разъемами, которые у обеих моделей одинаковы, а у Air 540 она находится в правой половине фронтальной панели.

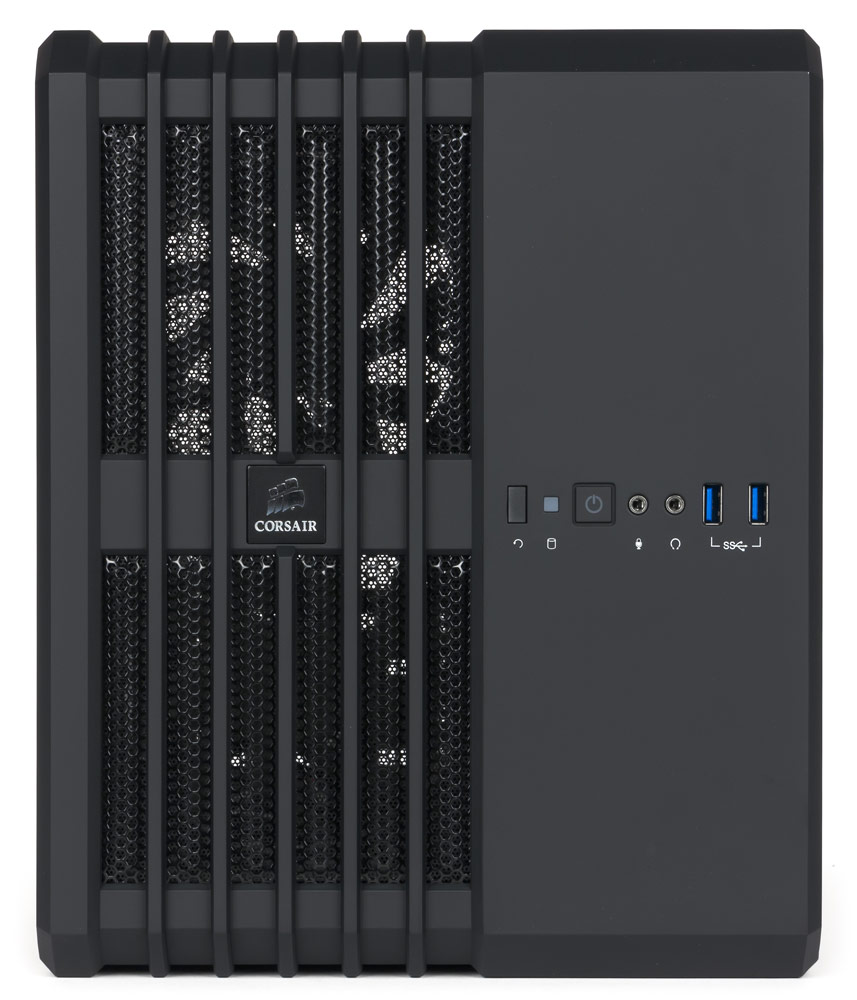

Лицевая панель Corsair Carbide Air 240

Реально у Air 240 есть только явные передняя и задняя части, а выраженное днище отсутствует, и даже ножки поставляются в виде самоклеящихся резиновых полосок, которые можно закрепить на одной из трех поверхностей. И тогда системная плата и соответствующая ей наружная стенка с прозрачным окном могут может смотреть вверх, влево или вправо.

Конструкторы не забыли сделать вращающимся даже логотип компании на лицевой панели, и эта деталь не будет вносить диссонанс в оформление при любом положении корпуса.

Однако в реальности два варианта ориентации корпуса из трех связаны с некоторыми неудобствами, о которых мы скажем ниже, и оптимальным можно назвать лишь «классический» вариант, когда системная плата смотрит влево.

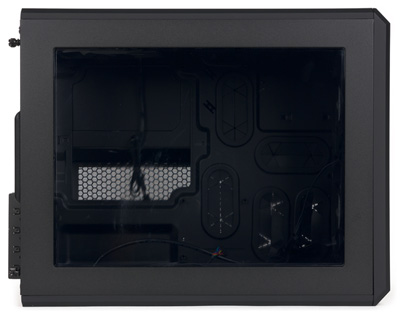

Вид слева Corsair Carbide Air 240

Еще одна интересная особенность — отсутствие 5,25-дюймовых слотов. И вообще выхода на переднюю панель нет ни для пятидюймовых, ни для 3,5-дюймовых устройств. Таким образом, корпус явно не рассчитан на тех пользователей, которые часто пользуются оптическими накопителями: конечно, можно купить внешний ODD, подключаемый по USB, но это не слишком удобно для постоянной работы. Подобное вполне привычно для корпусов Mini-ITX, но для моделей, поддерживающих установку плат microATX, является скорее исключением, хотя тоже встречается.

В правой (напомним: условно правой) части размещаются две корзины для HDD/SSD, каждая на три места, а также блок питания. Он устанавливается вертикально, причем так, чтобы его вентилятор находился ближе к наружной стенке, в которой как раз в этом месте есть вентиляционные отверстия. Если поставить его наоборот, то вентилятор, как и в Air 540, будет закрыт подложкой системной платы.

Перфорированная полоса в боковой стенке и небольшая область с отверстиями сзади — это единственное, что предусмотрено для вентиляции правого отсека корпуса. А для левого, в котором размещаются системная плата и платы расширения, вентиляционных решеток гораздо больше — сверху, снизу, спереди и сзади, и это вполне понятно: там располагаются компоненты, тепловыделение которых может быть очень велико.

По данным производителя, в корпус можно устанавливать видеокарты длиной до 290 мм, но наш замер показал заметно большую величину — до 340 мм (с учетом разъема дополнительного питания, если он расположен в торце платы). И это если установлены штатные фронтальные вентиляторы, без них длина увеличится еще почти на 25 мм. Таким образом, в корпус можно будет поставить практически любую современную видеокарту.

Конструкция

Размеры корпуса 314×260×405 мм (условно В×Ш×Г). Здесь мы не учитываем ножки, которые при установке увеличат указанные условные высоту или ширину еще на 6 мм.

Корпус легкий, вес нетто всего 4,9 кг (в упаковке 6,1 кг), но в основном за счет небольших размеров, а толщина стали, использованной в конструкциях, вполне средняя — 0,65 мм. Жесткость шасси, опять же за счет меньшего размера, получилась даже немного выше, чем у Air 540. А вот все четыре боковые крышки очень жесткими не назовешь по причине наличия больших перфорированных областей в трех из них и закрытого пластиком большого окна в четвертой.

Две из этих крышек (условно левая и правая) металлические, а две другие пластиковые, как и фронтальная панель. Пластиковые поверхности имеют выраженные продольные ребра, к ним изнутри крепится декоративная металлическая решетка со сложным рельефом, через которую осуществляется воздухообмен — естественный или принудительный, с помощью устанавливаемых в соответствующих местах шасси вентиляторов. Решетки с ребрами занимают около половины площади указанных поверхностей.

Как мы уже говорили, ножки корпуса сборщику надо приклеить самому на выбранную плоскость. Они представляют собой вытянутые резиновые площадки с клеевым слоем на одной стороне.

Органы управления и внешние разъемы размещены одним рядом в середине условной правой части лицевой панели. Перечислим слева направо: кнопка Reset, белый светодиодный индикатор активности HDD, кнопка Power с подсветкой при включении (также белого цвета), пара аудиоразъемов и два порта USB 3.0. Свободных ход у кнопок мал, но вероятность срабатывания от случайных прикосновений снижается благодаря заметному усилию нажатия, а у Reset еще и из-за малой ширины. Прорези портов USB сделаны параллельными, а не в одну линию, поэтому проблем с одновременным подключением широких устройств быть не должно.

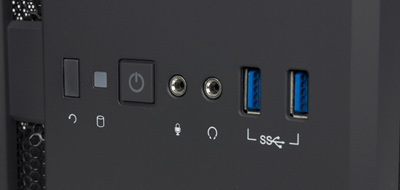

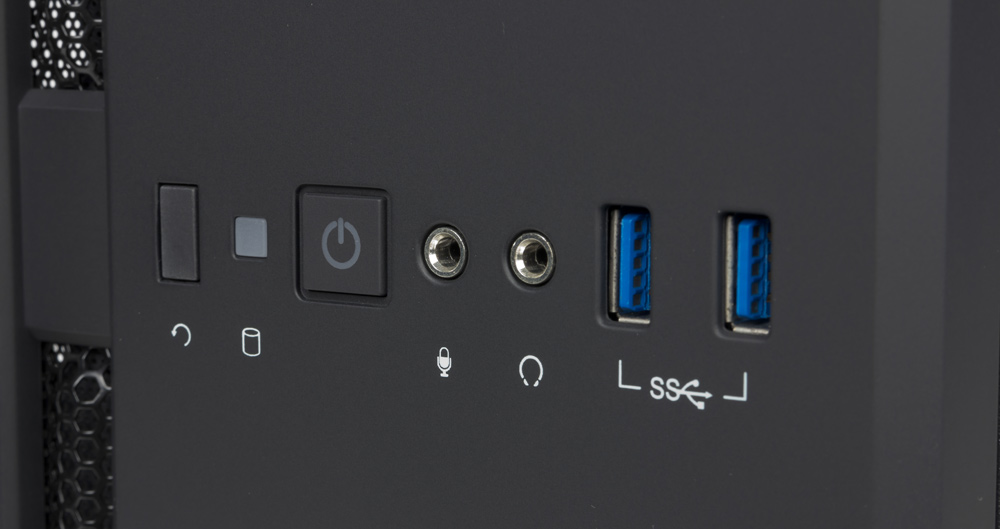

Панель управления Corsair Carbide Air 240

Словом, всё точно так, как в Air 540, и точно так же подразумевается настольная установка компьютера: при расположении на полу к панели управления придется тянуться.

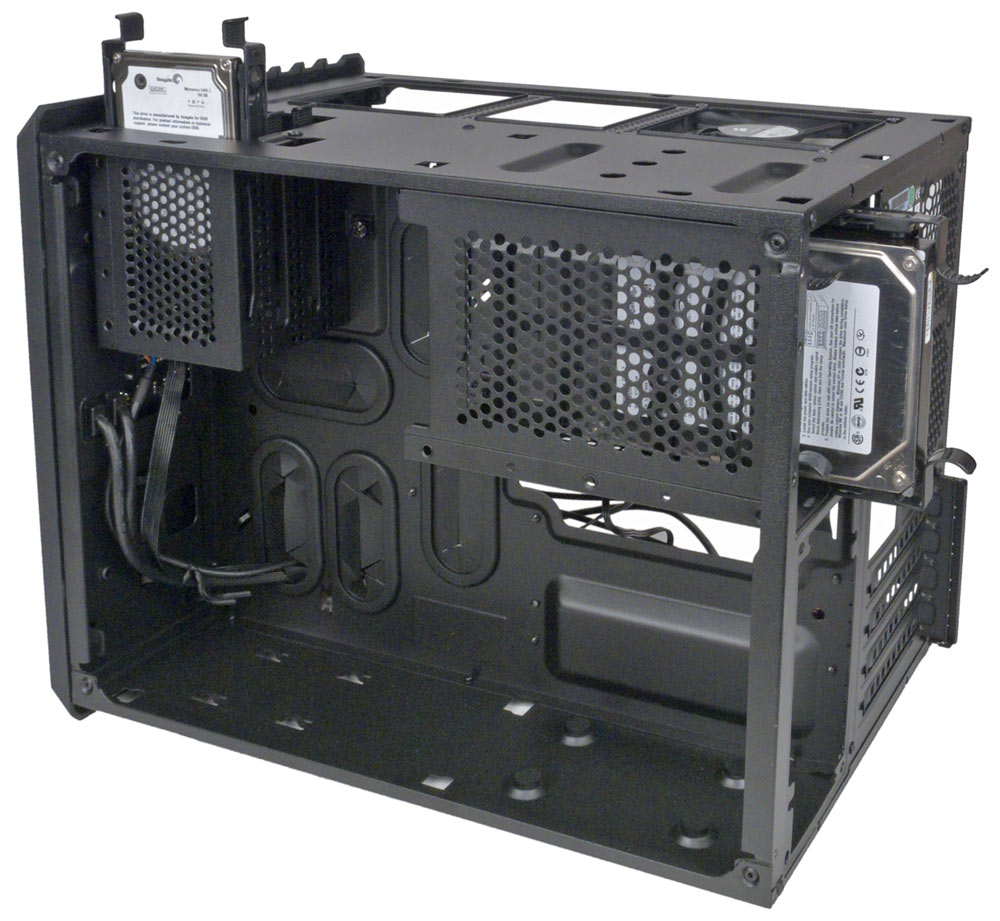

А вот размещение накопителей сделано более чем оригинально. В корпусе имеются две корзины — одна только для 2,5-дюймовых дисков, вторая универсальная, для 3,5- и 2,5-дюймовых. Накопители в обе корзины устанавливаются на салазках. До сих пор всё вполне обычно, но необычным является доступ к корзинам: салазки в них вставляются не изнутри корпуса, а снаружи. 3,5-дюймовая корзина выходит на заднюю панель над блоком питания, установочный проем 2,5-дюймовой корзины и вовсе находится на условно верхней панели шасси, причем под закрывающей эту панель пластиковой крышкой.

Установка дисков Corsair Carbide Air 240

Но «необычно» еще не означает «неудобно», подробности установки накопителей мы опишем чуть ниже, в разделе, посвященном сборке компьютера.

В комплекте, кроме самоклеящихся ножек, имеются рассортированный по пакетикам набор крепежа, включающий 16 винтов для дополнительных вентиляторов, и шесть одноразовых стяжек для кабелей.

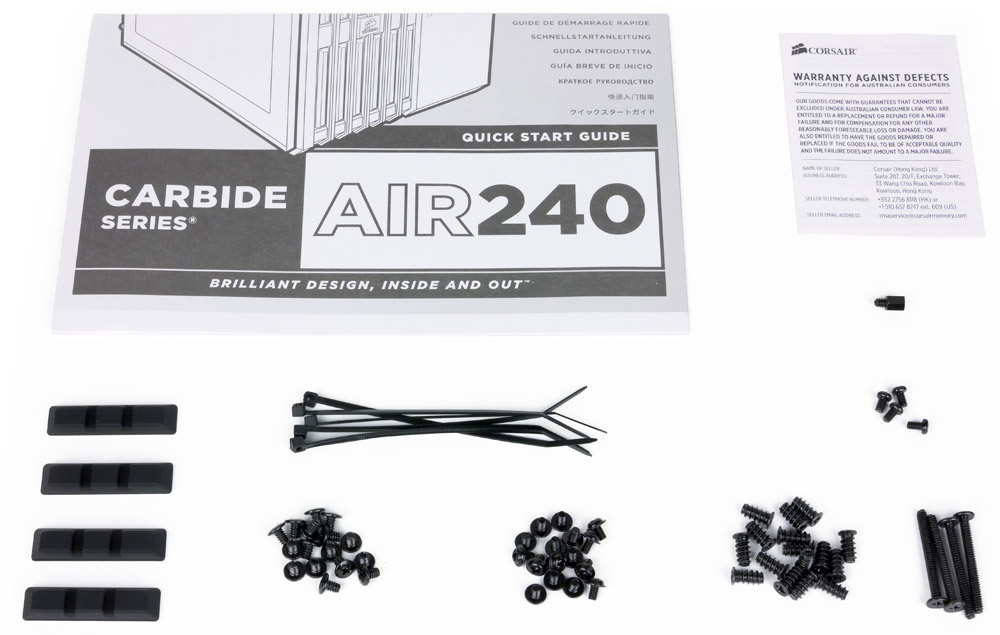

Комплектация Corsair Carbide Air 240

Система вентиляции

Расположение комплектующих в двух объемах отделяет тепловыделение системной платы, включая установленные на ней компоненты, от блока питания и накопителей.

Корпус оснащен тремя 120-миллиметровыми вентиляторами без подсветки, которые имеют стандартные 3-контактные разъемы. Собственного контроллера в корпусе нет.

Штатные вентиляторы обслуживают отсек с системной платой; два из них фронтальные и нагнетающие, а третий установлен вверху (опять вынуждены напомнить про условность этого понятия) как вытяжной, он находится над зоной расположения процессорного кулера и призван заменить привычно устанавливаемый на задней стенке вентилятор.

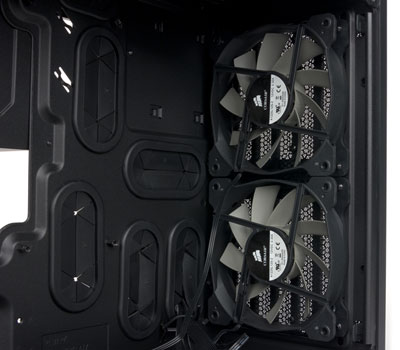

Фронтальные вентиляторы Corsair Carbide Air 240

Сзади в этой зоне тоже есть посадочные места, причем даже для двух вентиляторов, но 80-миллиметровых.

Кроме этого, можно установить еще четыре 120-миллиметровых вентилятора: один рядом с имеющимся на верхней плоскости шасси и два аналогичным образом на нижней плоскости.

Четвертый устанавливается на правой боковой стенке, в которой есть широкая полоса с отверстиями, протянувшаяся почти на всю длину панели. Сзади эти отверстия соответствуют месту установки блока питания с его вентилятором, а посадочное место для дополнительного вентилятора находится ближе к фронтальной панели.

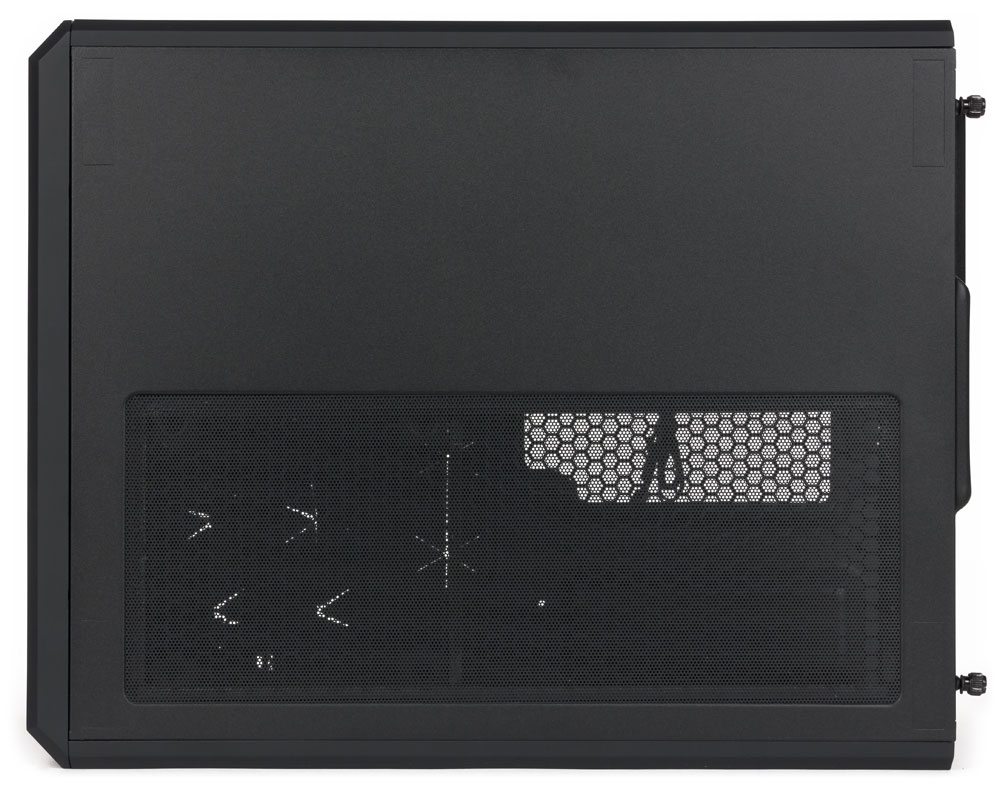

Вид справа Corsair Carbide Air 240

Напомним, что в комплекте есть саморезы для крепления четырех вентиляторов.

Можно переставлять и штатные вентиляторы: так, на передней плоскости можно оставить только один, причем установить его в середине, для чего предусмотрены монтажные отверстия. А можно и вовсе убрать их, заменив на 240-миллиметровый радиатор системы жидкостного охлаждения. Такой радиатор можно поставить и на нижней плоскости шасси.

Таким образом, для системной платы и расположенных на ней компонентов можно создать максимально комфортные условия в плане отвода тепла.

С охлаждением дисков ситуация несколько хуже. Система их крепления исключает теплоотвод на шасси, а поток воздуха от единственного вентилятора, обслуживающего ту часть объема корпуса, в которой располагаются накопители, прямо не попадает ни на одну из корзин. Хотя надо отметить, что отверстия в крышке, закрывающей снаружи установочный проем 3,5-дюймовой корзины, являются практически единственным выходом для воздуха из этой части корпуса, поэтому совсем уж обойденными вентиляцией накопители в этой корзине назвать нельзя, и в большинстве случаев такого охлаждения будет вполне достаточно.

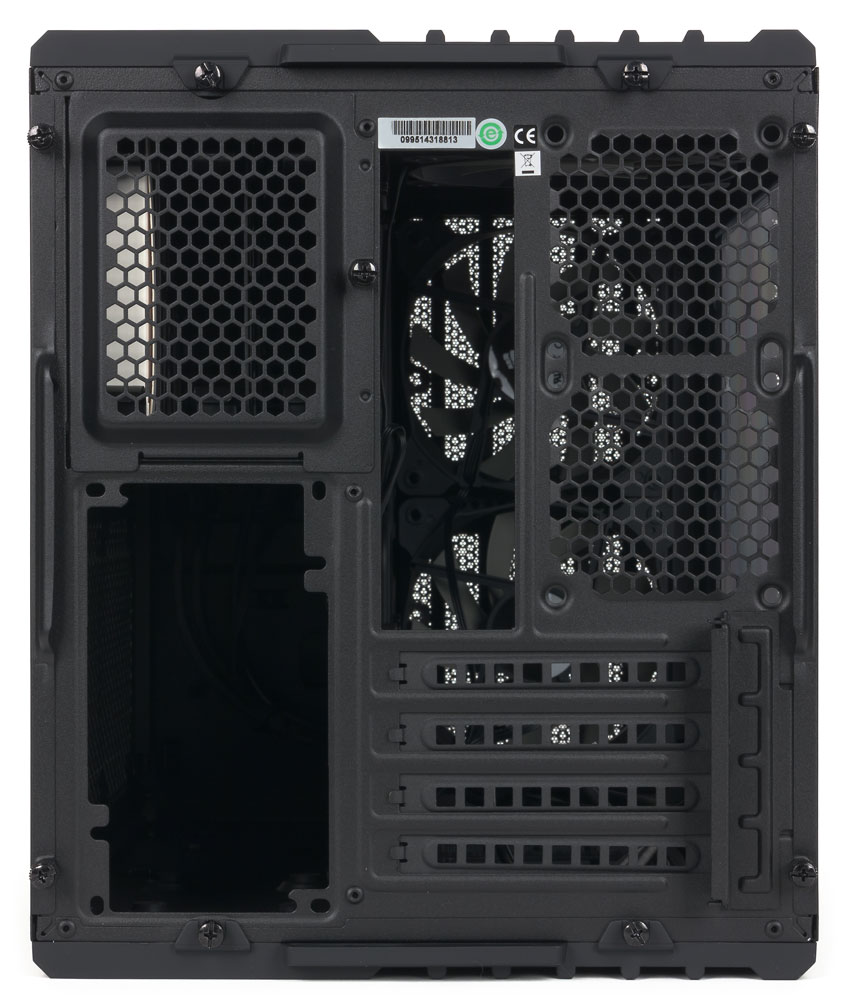

Вид сзади Corsair Carbide Air 240

Система фильтрации более полная, чем в Air 540: фильтрами оснащены все места, где могут быть установлены вентиляторы. Правда, не все фильтры одинаково удобны в обслуживании.

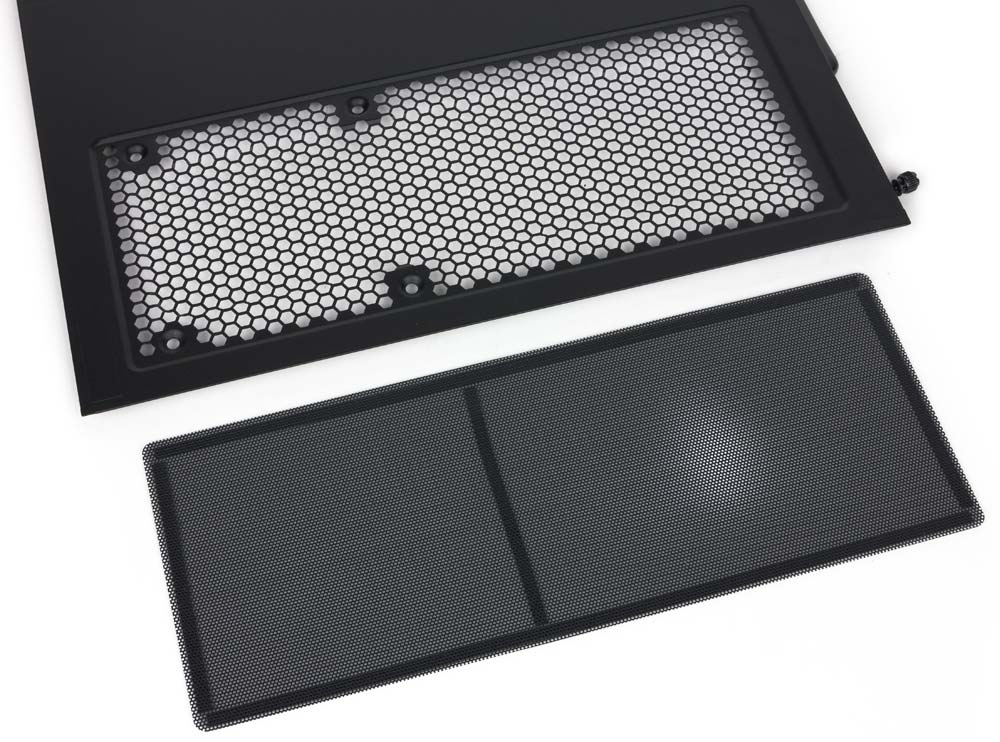

Самый практичный в этом плане фильтр правой боковой стенки. Он сделан из листового пластика с мелкими отверстиями и снаружи крепится к стенке с помощью магнитных полосок, расположенных по его периметру и в середине. Причем в стенке отштампована ниша соответствующей формы и глубины, всё сделано очень аккуратно — сразу и не догадаешься, что это съемный фильтр.

Боковой фильтр Corsair Carbide Air 240

Здесь надо отметить, что если именно эта плоскость выбрана в качестве нижней, то обслуживание фильтра будет не столь удобным — как минимум, придется поворачивать корпус на бок. Но именно в этом случае обслуживать фильтр придется чаще всего, ведь снизу обычно засасывается максимальное количество пыли, что даже в отсутствие дополнительного вентилятора вполне способен обеспечить вентилятор блока питания.

Фильтры вентиляционных решеток пластиковых панелей сделаны из того же материала, но система крепления делает их практически несъемными, и обслуживать эти фильтры придется вместе с панелями, благо они снимаются без особых хлопот.

Из дополнительных вентиляционных отверстий, кроме перечисленных, есть только перфорация в заглушках слотов для плат расширения.

Максимальную высоту процессорного кулера производитель определяет как 120 мм, но у нас опять получилось немного больше: расстояние от подложки системной платы до противоположной боковой стенки 147 мм, из этой величины нужно вычесть 6 мм высоты монтажных стоек и толщину платы с сокетом и процессором — обычно это всё же меньше 21 мм.

Сборка системного блока

Боковые крышки крепятся как распашные — на их передних торцах изнутри сделаны П-образные штамповки, входящие в округлые боковые стойки фронтальной панели, однако угол, на который они могут поворачиваться, очень небольшой, поэтому практически они снимаются сдвигом. Для фиксации на каждой есть пара невыпадающих винтов с накатными головками, а для захвата пальцами на задних торцах крышек предусмотрены выступы.

Лицевая панель крепится четырьмя плоскими защелками, ее снятию не мешают никакие провода, поскольку плата с разъемами и кнопками закреплена на шасси.

Пластиковые крышки снимаются очень легко: надо лишь отвернуть сзади два винта с накатными головками и чуть сдвинуть крышку назад, выводя фиксаторы из зацепления. Таким образом, доступ к установочному проему 2,5-дюймовой корзины получается вполне оперативным, и затруднения будут лишь в случае, когда соответствующая ему крышка выбрана сборщиком в качестве нижней панели. Поэтому лучше всё же остановиться на двух других вариантах: когда системная плата смотрит вверх или влево.

2,5-дюймовая корзина для дисков Carbide Air 240

Удобство доступа к накопителям в 3,5-дюймовой корзине не зависит от того, какая боковая панель выбрана в качестве днища, поскольку ее установочный проем находится на задней стенке. Он закрыт собственной крышкой, на одной боковой кромке которой есть пара зацепов, а на противоположной — фиксирующий винт с накатной головкой.

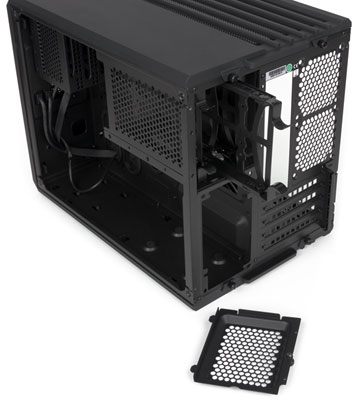

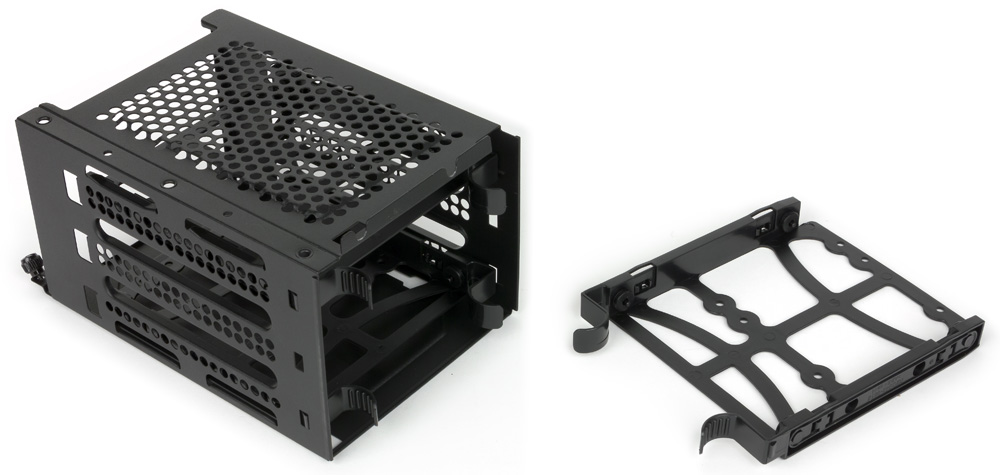

3,5-дюймовая корзина для дисков Carbide Air 240

Однако для манипуляций с накопителями в любой из корзин придется снимать стенку отсека корпуса, чтобы можно было добраться до SATA-коннекторов (интерфейс и питание). Оперативность можно обеспечить, только если эта стенка не будет днищем.

3,5-дюймовая корзина для дисков Carbide Air 240

Диски в корзины вставляются с помощью салазок с ручками-защелками. Салазки в 2,5-дюймовой корзине являются уменьшенной копией 3,5-дюймовых, крепление накопителей номинального размера в обоих типах салазок осуществляется боковыми штифтами с резиновыми амортизаторами.

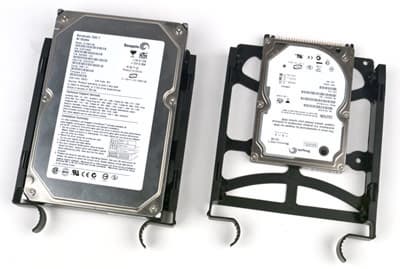

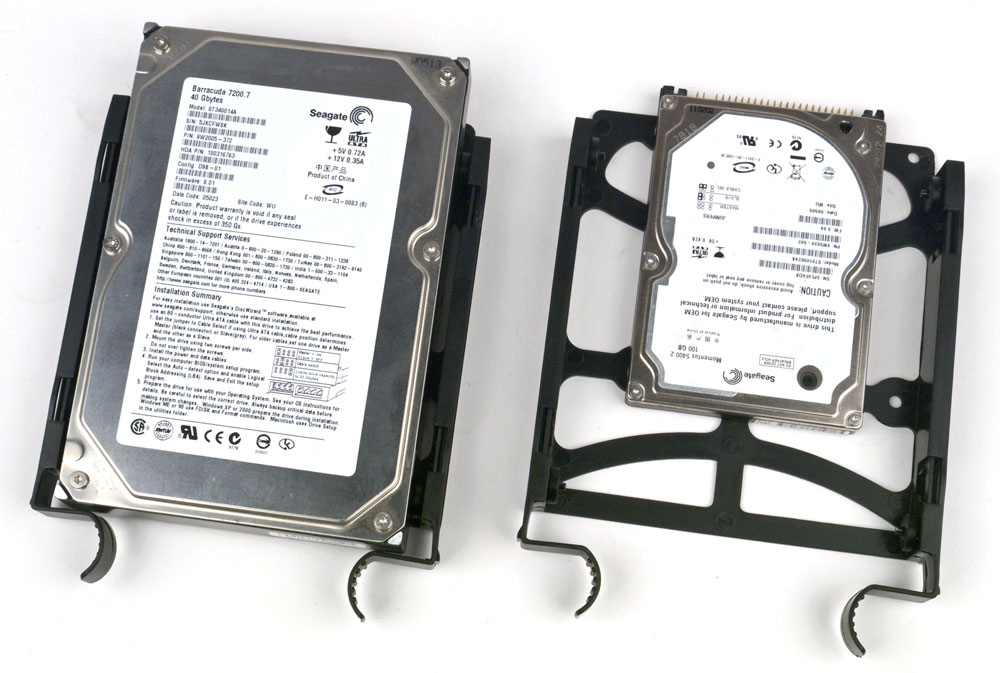

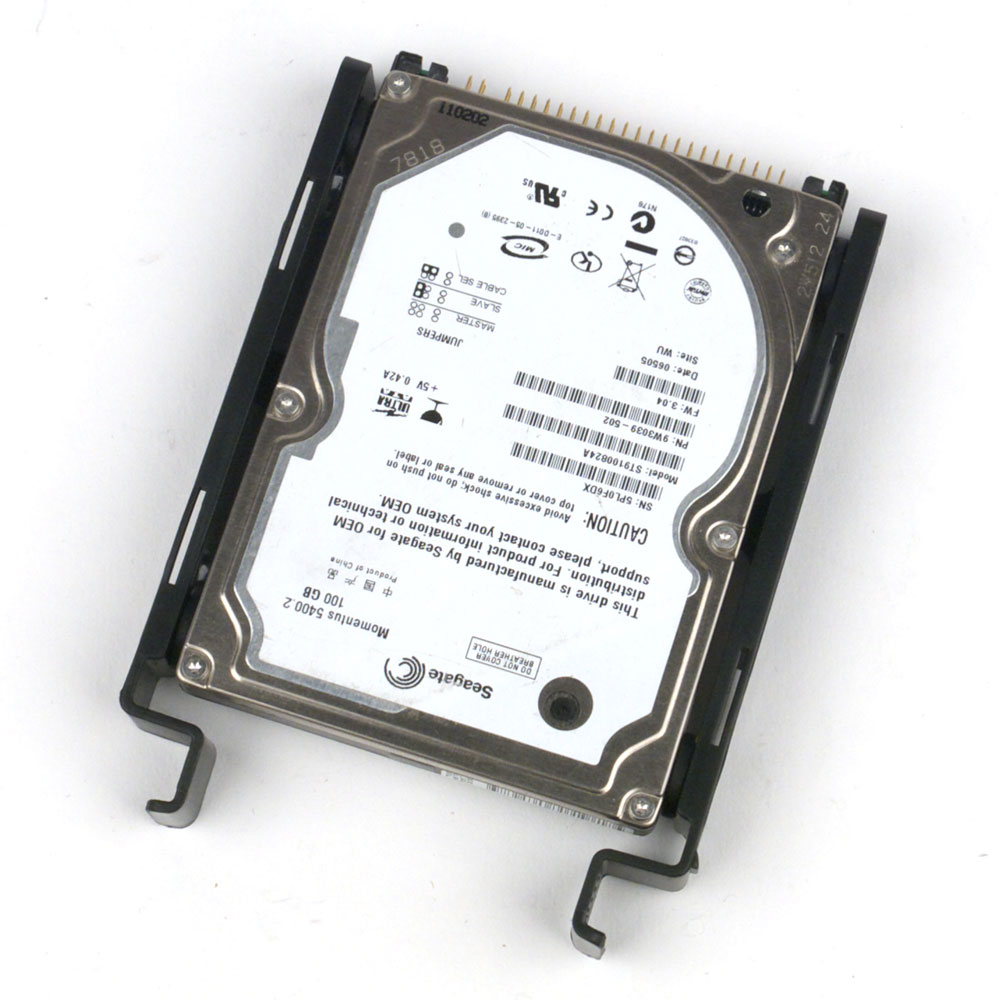

Салазки для дисков Carbide Air 240

В 3,5-дюймовые салазки можно ставить и HDD/SSD размерностью 2,5″, но закреплять их придется винтами снизу. Диск на салазках держится в корзине с небольшим люфтом, но дополнительного винтового крепления не предусмотрено.

Салазки для дисков Carbide Air 240

Для прокладки кабелей и шлейфов за подложкой материнской платы предусмотрены шесть овальных оверстий, пять больших и одно поменьше. Все они снабжены резиновыми уплотнителями с разрезными лепестками. Креплению пучков кабелей помогут одноразовые нейлоновые стяжки из комплекта, которые можно продеть в имеющиеся на подложке штампованные ушки.

Стойки для материнской платы формата microATX уже установлены, в комплекте есть и одна запасная. Отверстие для портов ввода-вывода на задней панели заглушки не имеет, четыре прорези для плат расширения закрыты многоразовыми заглушками. Крепление и заглушек, и самих плат расширения осуществляется снаружи общей прижимной планкой, сделанной очень удобно: она поворачивается на оси и прочно защелкивается на боковом ребре шасси. Массивные платы можно дополнительно закрепить винтами, для их головок в планке предусмотрены отверстия.

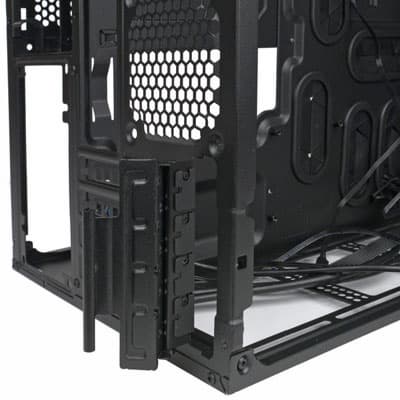

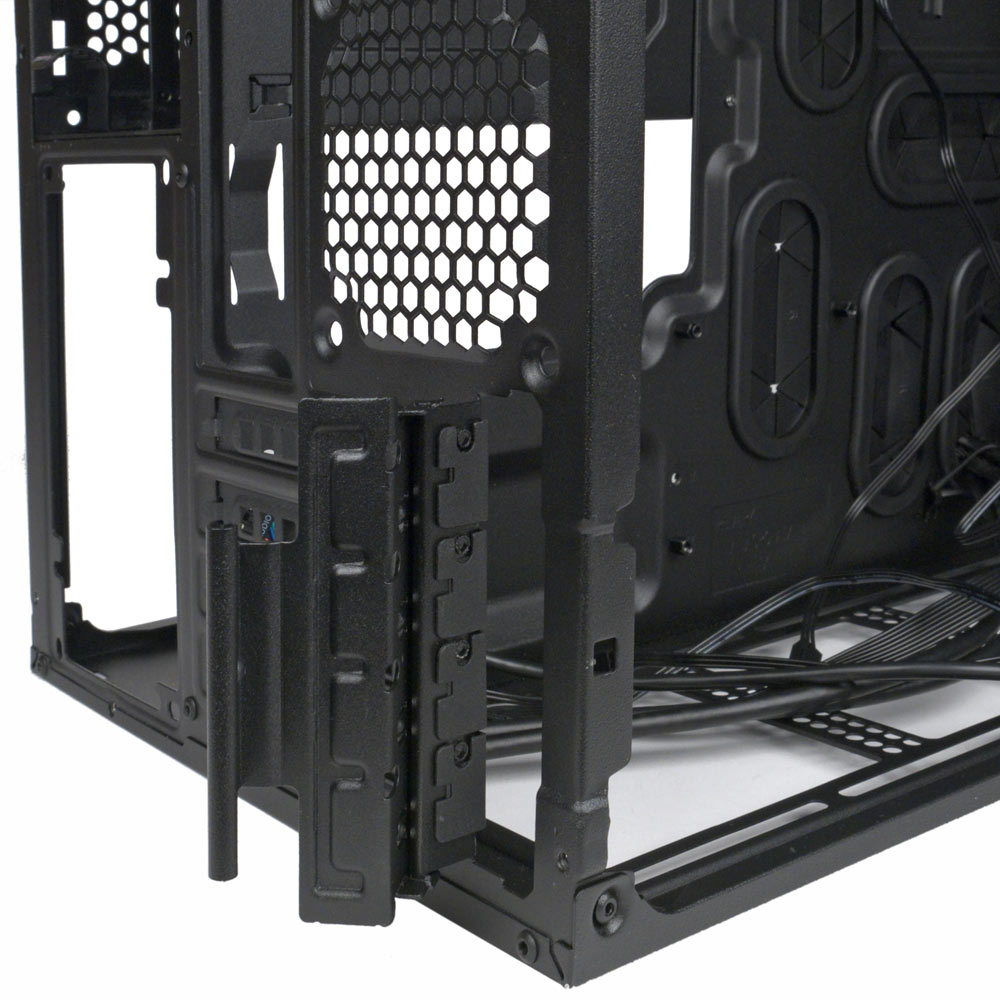

Крепление плат расширения Corsair Carbide Air 240

Окно в подложке системной платы, позволяющее устанавливать или снимать процессорный кулер без демонтажа самой платы, имеется, но вот использовать его по назначению получится вряд ли: справа оно полностью перекрывается 3,5-дюймовой дисковой корзиной и блоком питания. Правда, обе корзины съемные, но еще вопрос, проще ли снять корзину и блок питания или всё же быстрее будет демонтировать плату.

Подключение фронтальных разъемов — монолитными коннекторами (для аудио есть только HD Audio); кабели экранированные и достаточно длинные, чтобы их можно было проложить за подложкой.

Кабели от обоих фронтальных разъемов USB 3.0 заканчиваются единым коннектором для подключения к внутреннему разъему системной платы.

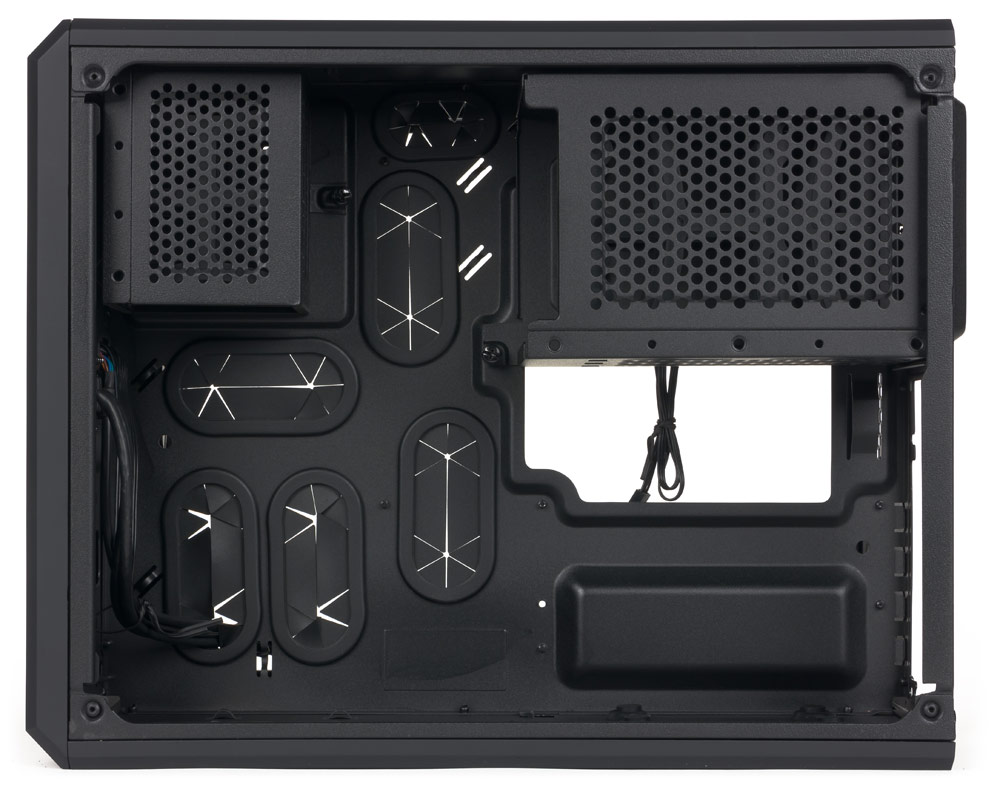

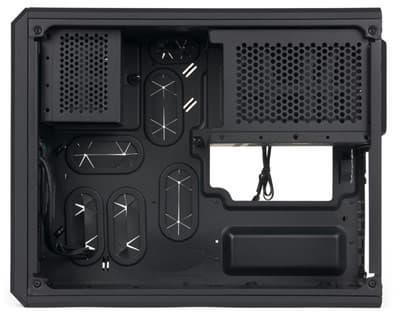

Вид на шасси справа Corsair Carbide Air 240

Блок питания крепится винтами к задней панели. В условно нижней плоскости шасси предусмотрены выступы, облегчающие позиционирование БП при монтаже, на них приклеены амортизирующие прокладки. В спецификации говорится о максимальной длине блока в 240 мм, однако реально он может быть и длиннее, если такие модели найдутся: без дополнительного вентилятора максимальная длина БП (конечно, с учетом выходящих из его задней стенки кабелей) в основном ограничивается глубиной шасси.

Кромки шасси аккуратно завальцованы, и риск повреждения рук сборщика минимален.

Измерение уровня шума

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера Октава 110А-Эко в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Для регулирования напряжения питания вентиляторов использовался автономный управляемый преобразователь.

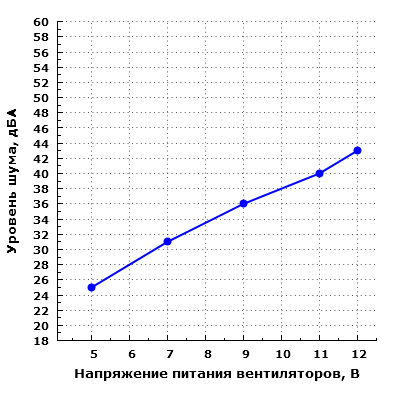

Уровень шума корпуса

Уровень шума системы охлаждения корпуса изменяется в широких пределах от 25 до 43 дБА, в столь же широких пределах изменяется и ее производительность. При питании вентиляторов напряжением 5 В шум находится на достаточно низком уровне даже при расположения микрофона в ближнем поле. Однако с ростом напряжения питания уровень шума заметно возрастает. В типовом диапазоне регулирования напряжения 7—11 В шум изменяется от среднего (31 дБА) до достаточно высокого (40 дБА) уровня относительно типичных значений для жилых помещений в дневное время суток. При питании вентиляторов номинальным напряжением 12 В шум системы охлаждения превышает 40 дБА.

Качество комплектных вентиляторов весьма приличное — стука нет даже при питании от 4,5 В, однако небольшой постоянный призвук работы электропривода все-таки можно различить с минимального расстояния порядка 20 сантиметров, но только при крайне низком уровне фонового шума.

У системы вентиляции корпуса баланс смещен в сторону хорошего охлаждения в ущерб акустической эргономике. Однако при питании вентиляторов напряжением 5 В уровень шума достаточно низкий, да и в подавляющем большинстве конфигураций при автоматическом регулировании скорости вентиляторов системной платой шум будет находиться на вполне комфортном уровне даже при настольном размещении корпуса. Кроме того, не стоит забывать о шуме остальных компонентов: он может быть выше, чем у системы охлаждения корпуса.

Позиционирование и выводы

Как и его «старший брат», корпус Corsair Carbide Air 240 получился достаточно противоречивым, хотя противоречия здесь зачастую иного рода. Однако он еще и более интересный, прежде всего благодаря возможности выбирать ориентацию по усмотрению владельца, что вполне можно отнести к уникальным особенностям.

Конечно, если кому-то требуется горизонтальное расположение системной платы, можно просто купить корпус типа desktop, однако если со временем владелец решит, что предпочительнее всё же вертикальное положение платы, то ему придется покупать другой корпус.

Еще один плюс, на этот раз в сравнении с Air 540 — заметно меньшая цена. При этом возможности установки HDD/SSD и набор внешних портов останутся теми же, придется лишь ограничиться системными платами не более microATX (но этот типоразмер можно назвать наиболее востребованным) да отказаться от встроенных оптических накопителей. Зато и габариты будут существенно меньше, что тоже бывает немаловажно, к тому же добавляется полезный бонус в виде более полной системы фильтрации.

Конечно, стоимость Air 240 тоже не назовешь бюджетной, но покупатель получает продукт известной компании, у которой качеству изготовления всегда уделяется особое внимание.


Средняя цена по данным price.ru
$121(5)
Средняя цена по данным Яндекс.Маркет
T-11749373
Предложения по данным Яндекс.Маркет
L-11749373-10


Корпус Corsair Carbide Air 240 предоставлен на тестирование производителем
