Корпус Cooler Master Cosmos S


Герой данного обзора — обновленный «космический» корпус от компании Cooler Master &ndash Cosmos S. Это крупногабаритный алюминиевый корпус с интересным, но очень нестандартным дизайном, нацеленным, в первую очередь, на небедствующих геймеров. Его габариты позволяют без труда установить материнскую плату стандарта mATX, ATX и даже eATX, а также одну или несколько крупногабаритных видеокарт.



Физические параметры
Ширина266 мм
Высота598 мм
Глубина628 мм
Масса 13.8 кг

Корпус поставляется в коробке из качественного картона с цветной полиграфией. Внутри нее Cosmos S зафиксирован пенопластовыми вставками и защищен от царапин двумя мешками: один из полиэтилена, а второй из прочной ткани.

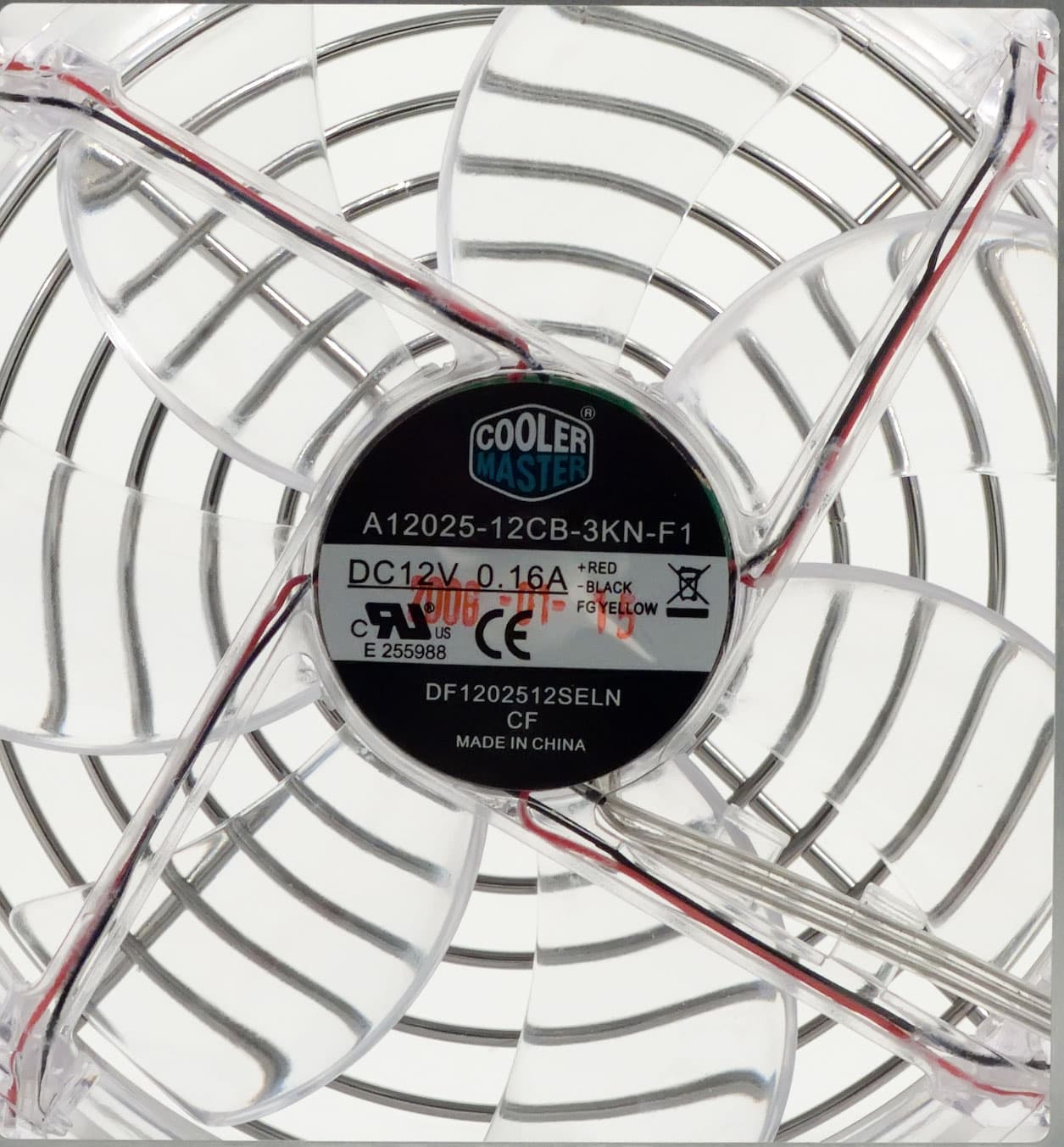

В комплект поставки, помимо инструкции и монтажного комплекта, входят четыре предустановленных вентилятора:

  • один 120 мм с красной подсветкой на корзине для жестких дисков;
  • один 120 мм на верхней стенке корпуса;
  • один 120 мм на задней стенке корпуса;
  • один 200 мм на левой стенке корпуса.

Блок питания в комплекте поставки отсутствует.

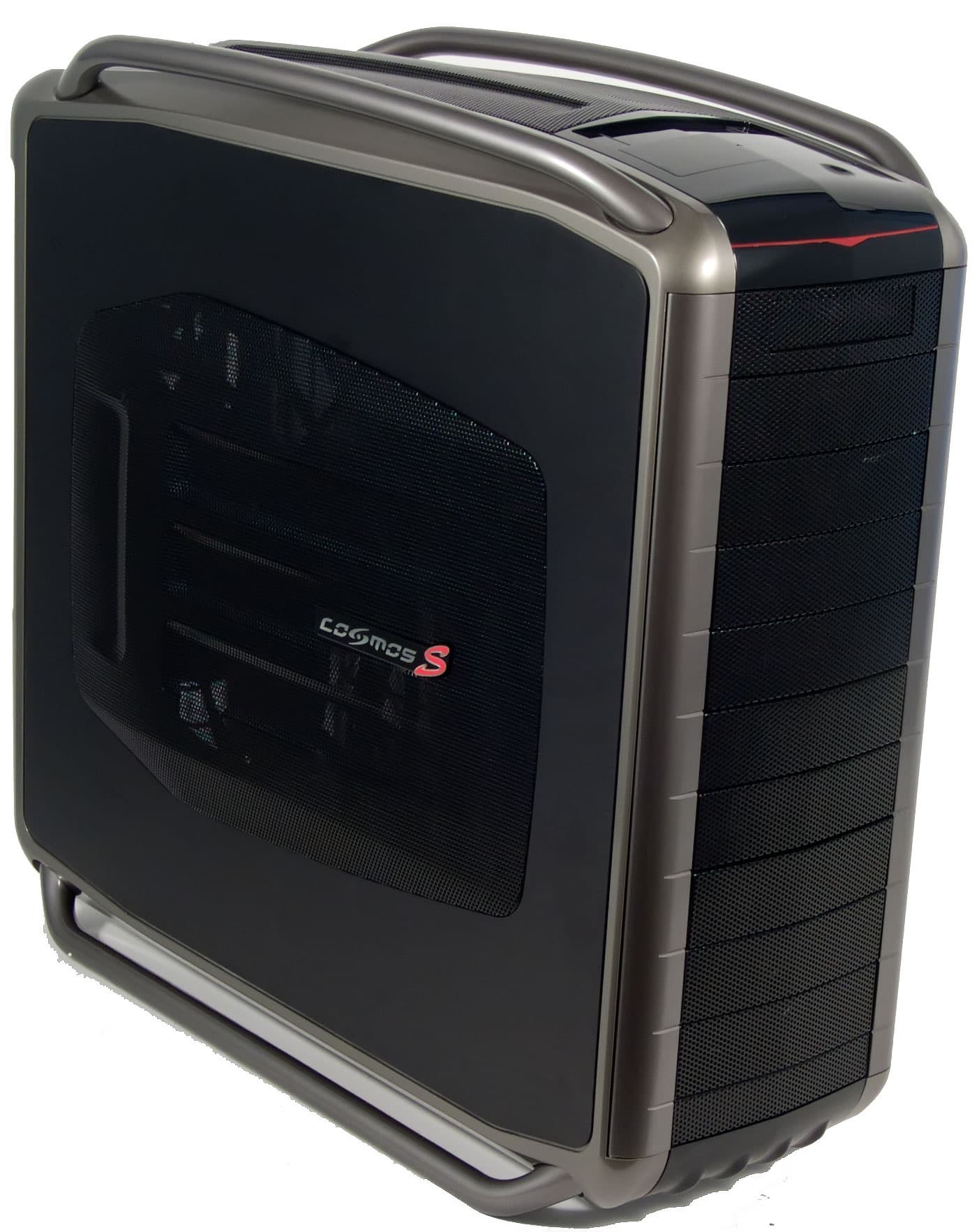

Сверху и снизу корпус украшают практически одинаковые полозья из крашеного алюминия. Нижние полозья служат ему ножками, а за верхние корпус очень удобно брать и перемещать по комнате в процессе сборки. Дизайн «Космоса» довольно специфичный, но качественный. Поэтому если блеск, изгибы и свечение не вызывают у вас неприязни сами по себе, то корпус определенно должен понравиться.

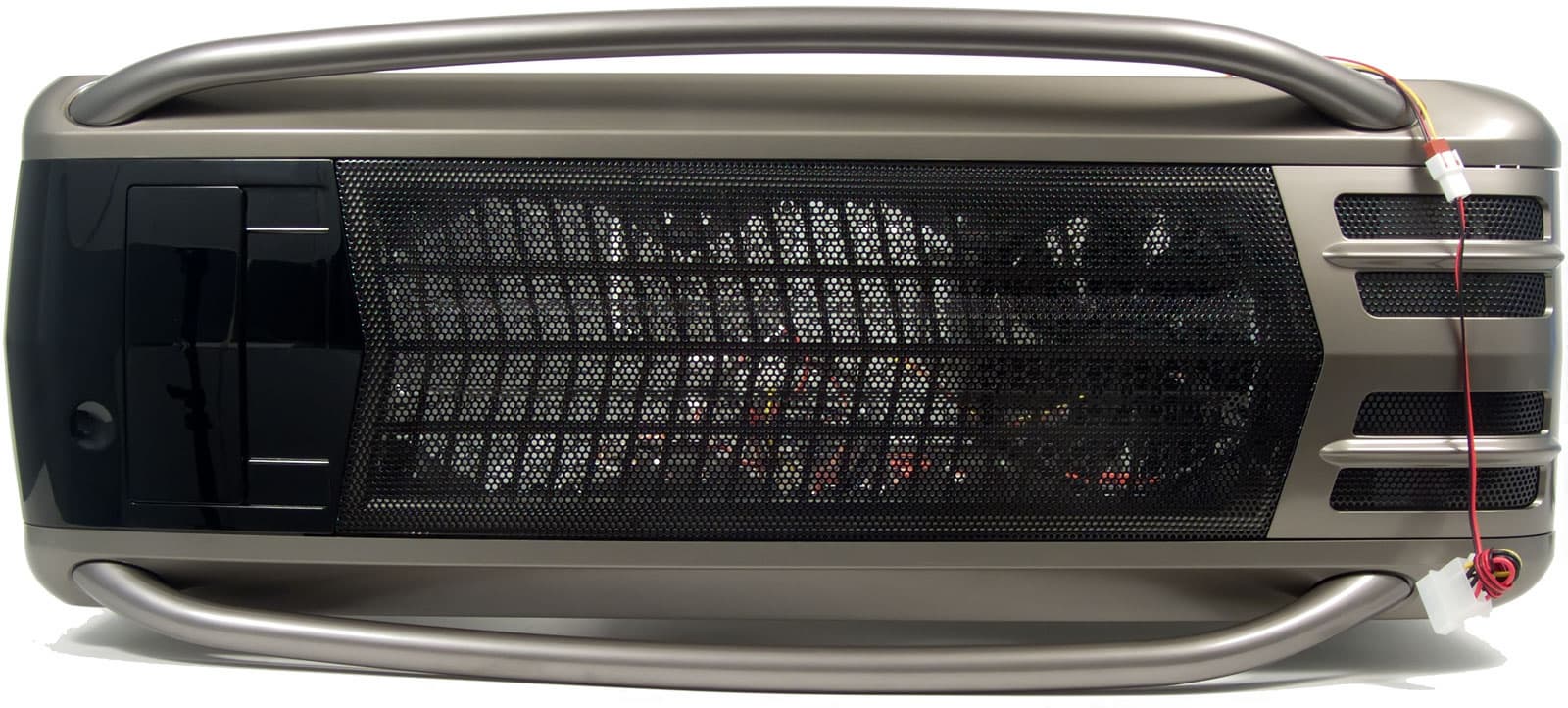

На алюминиевое шасси, имеющие форму правильного параллелепипеда, одет сверху пластиковый кожух, который и создает все скошенные углы на передней и задней панелях. Практически вся верхняя стенка представляет собой перфорированную решетку, деформированную в стиле капота гоночной машины из очередной игры про уличных гонщиков.

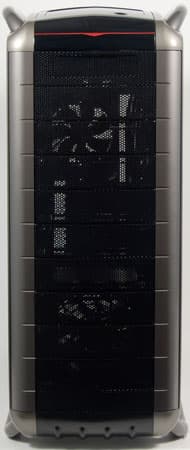

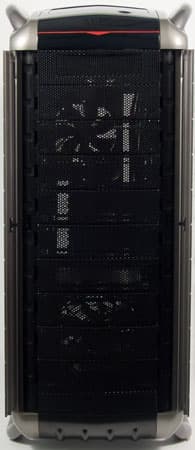

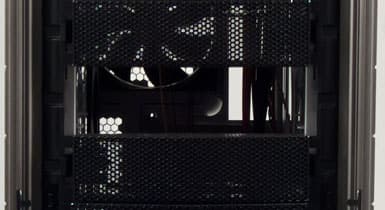

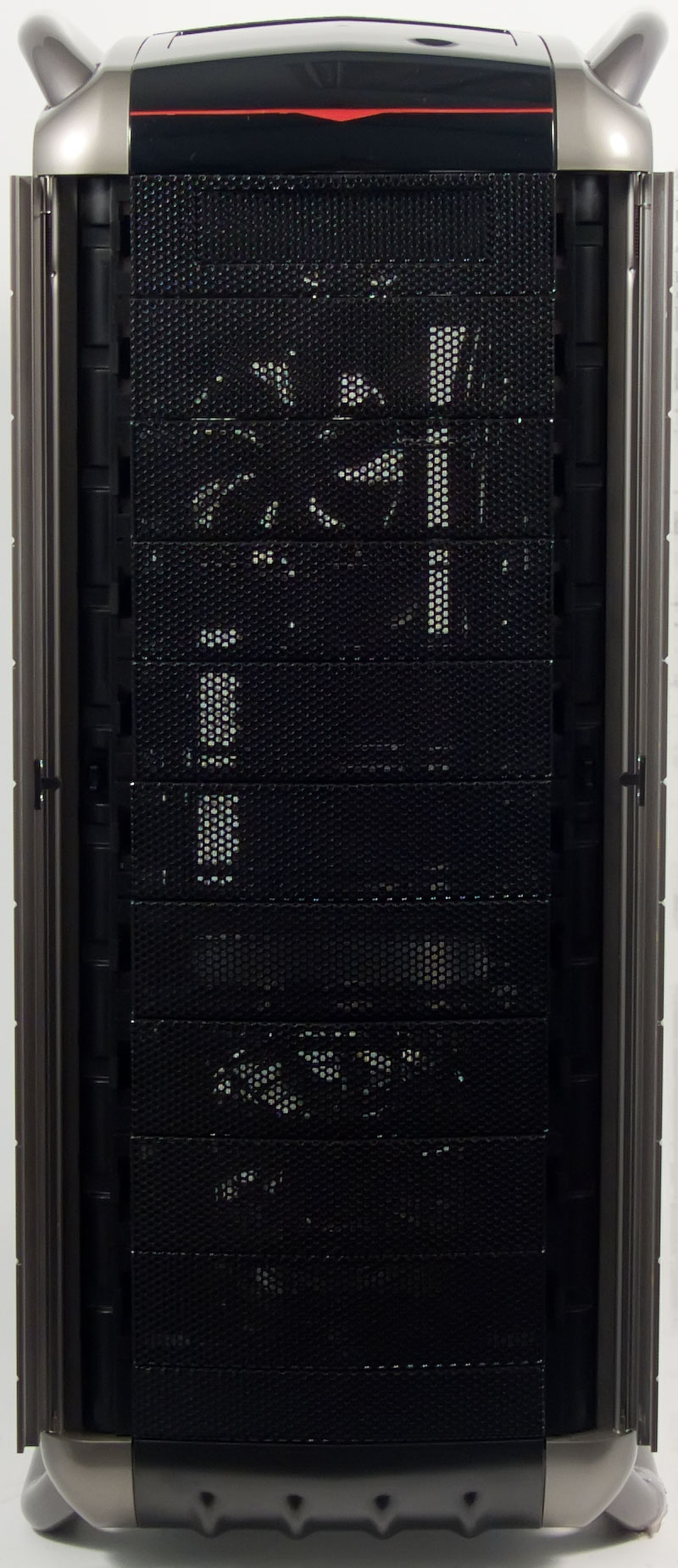

Вся передняя панель заполнена одинаковыми заглушками пятидюймовых отсеков. Одна из них является разборной и предусматривает установку внешних 3,5'' устройств. Органы управления (а точнее, всего один орган) и все фронтальные коммутационные порты убраны на край верхней стенки. Вставлять в них соответствующие кабели и устройства придется перпендикулярно поверхности, на которой стоит корпус, что в определенной ситуации может быть неудобным или, если корпус поставить в низкой нише, полностью невозможным.

Rорпус включается не от привычной механической кнопки, а от сенсора с красной подсветкой. Нечасто такое увидишь в компьютерном корпусе. Очень впечатляет, особенно при первом включении. Но сделать сенсорный или механической RESET инженеры Cooler Master`а не посчитали нужным. В случае зависания компьютер предлагается принудительно выключать длительным нажатием на POWER, как это происходит на подавляющем большинстве ноутбуков.

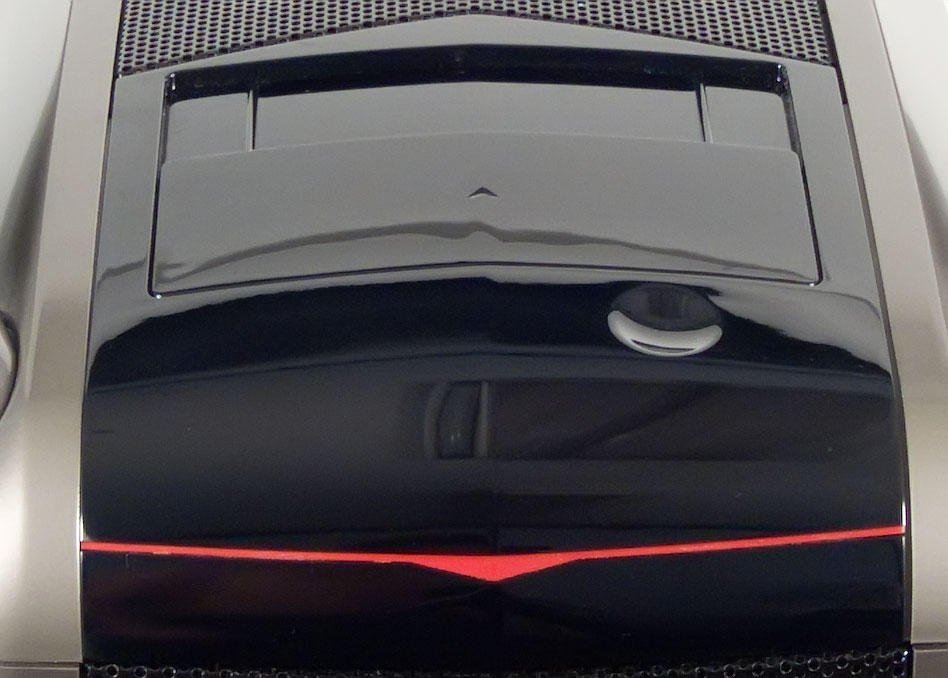

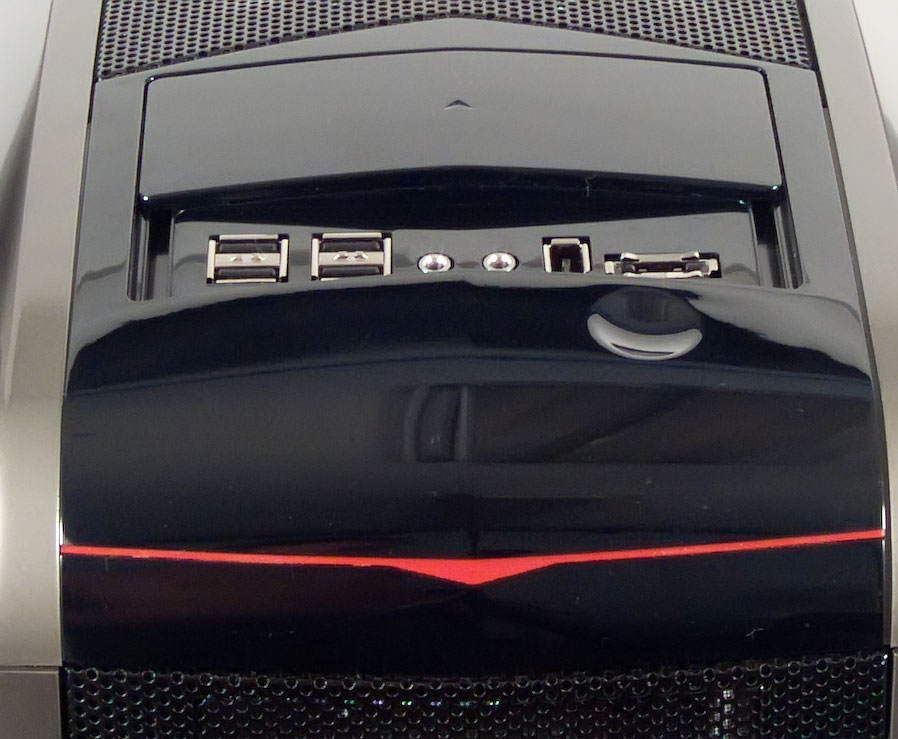

Чуть глубже сенсора POWER, под пластиковой крышкой слайдера скрывается богатый набор коммутационных портов: четыре USB 2.0, два аудио разъема под микрофон и наушники, FireWire и SATA. Механизм слайдера работает четко, ощущения быстрого его выхода из строя не возникает. Качество самих портов высокое. Обидно, что SATA разъем не дополнен питающим кабелем, а значит, тянуть его все равно придется откуда-то из недр корпуса, или использовать внешний источник питания.

Обе боковые стенки крепятся даже не на винтах с накатной головкой, а на хитрых защелках. Достаточно поставить корпус в вертикальное положение, нащупать небольшие рычажки на задней стенке, поднять их вверх, и обе стенки плавно откинутся в стороны примерно на 30 градусов. Для обратной установки их достаточно ровно приставить к нижней части шасси и приложить до характерного щелчка. Приятно, что качество фиксации при этом не пострадало — держатся стенки очень хорошо.

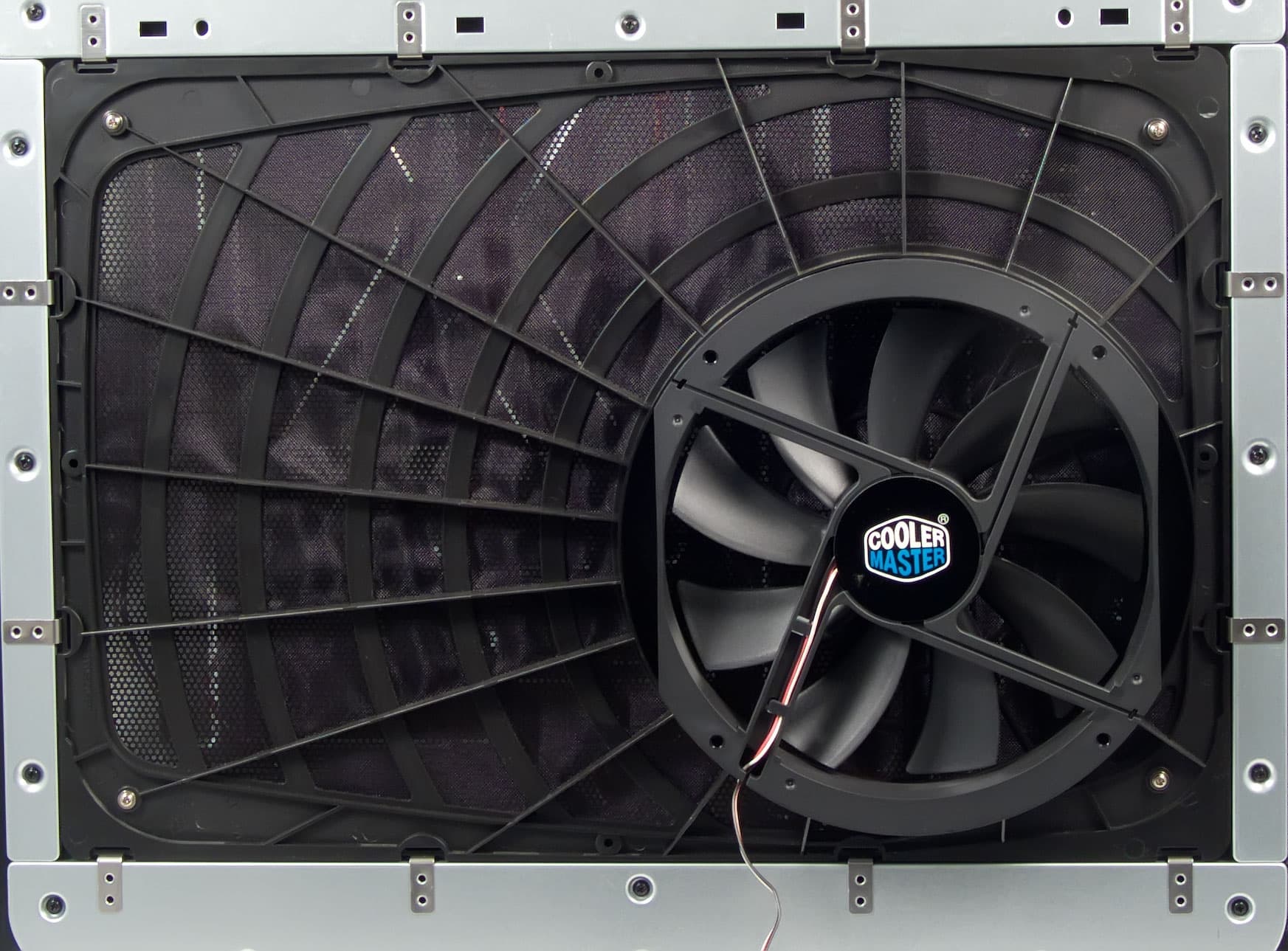

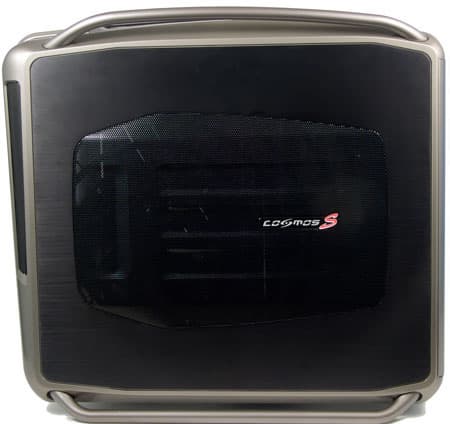

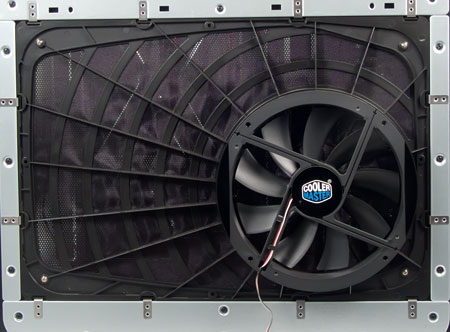

Толщина каждой стенки — примерно 1,5 мм. Данный факт, в паре с дополнительным усилением по всему периметру, делает их сравнимыми по прочности со сталью 0,8-0,9 мм. Стенки не гнутся и «не гуляют» в руках. Левая стенка (если смотреть на корпус спереди) обильно перфорирована, с внутренней стороны на нее установлен пылевой фильтр и вентилятор типоразмера 200мм, аналог Big Boy от Antec. Вся эта конструкция теоретически является съемной, однако для её демонтажа нужно открутить десяток маленьких винтиков. Проще и эффективнее протирать фильтр непосредственно на стенке.

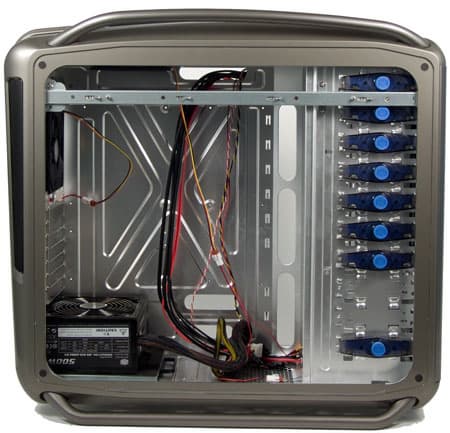

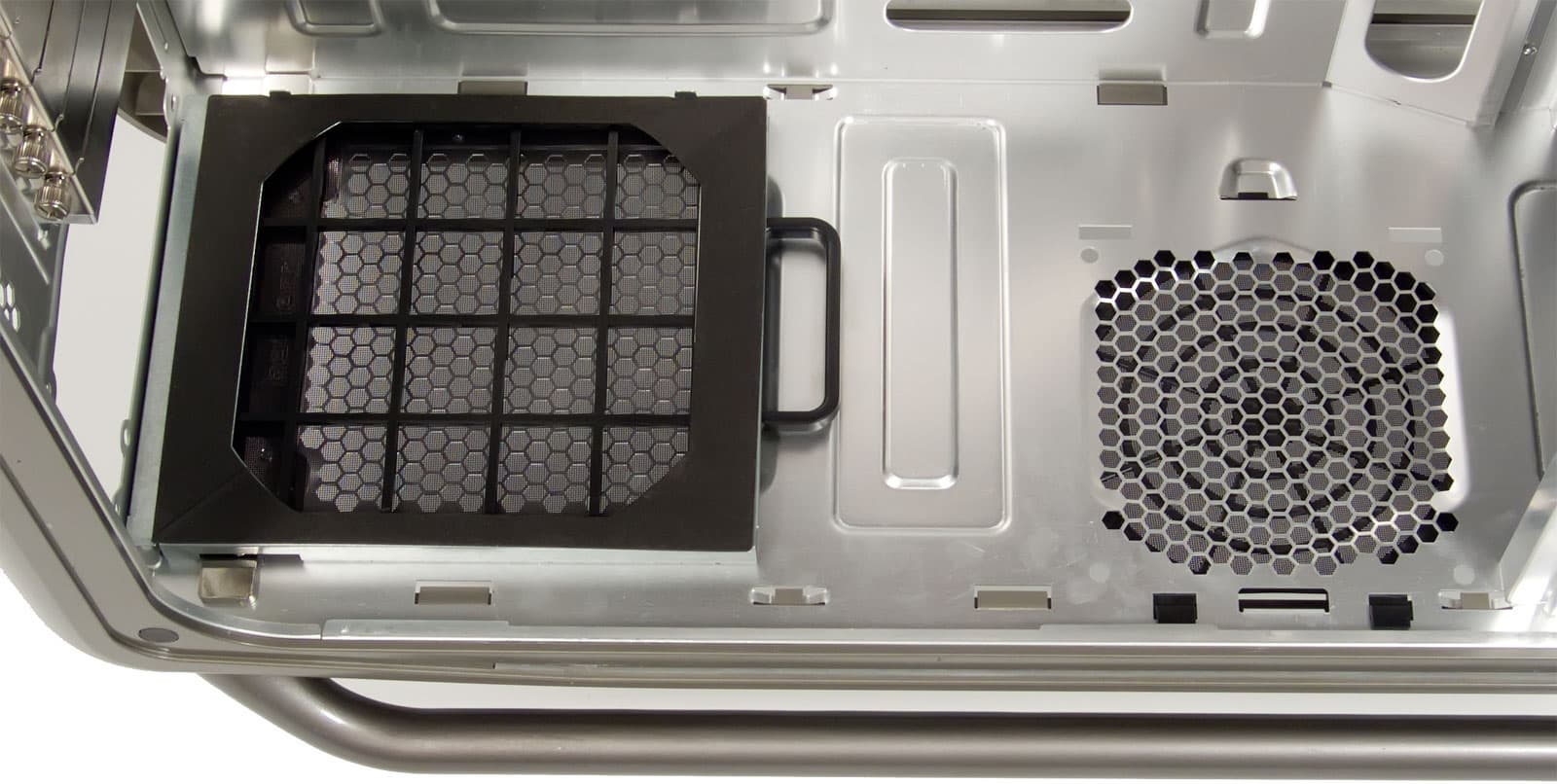

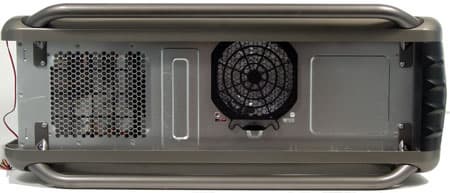

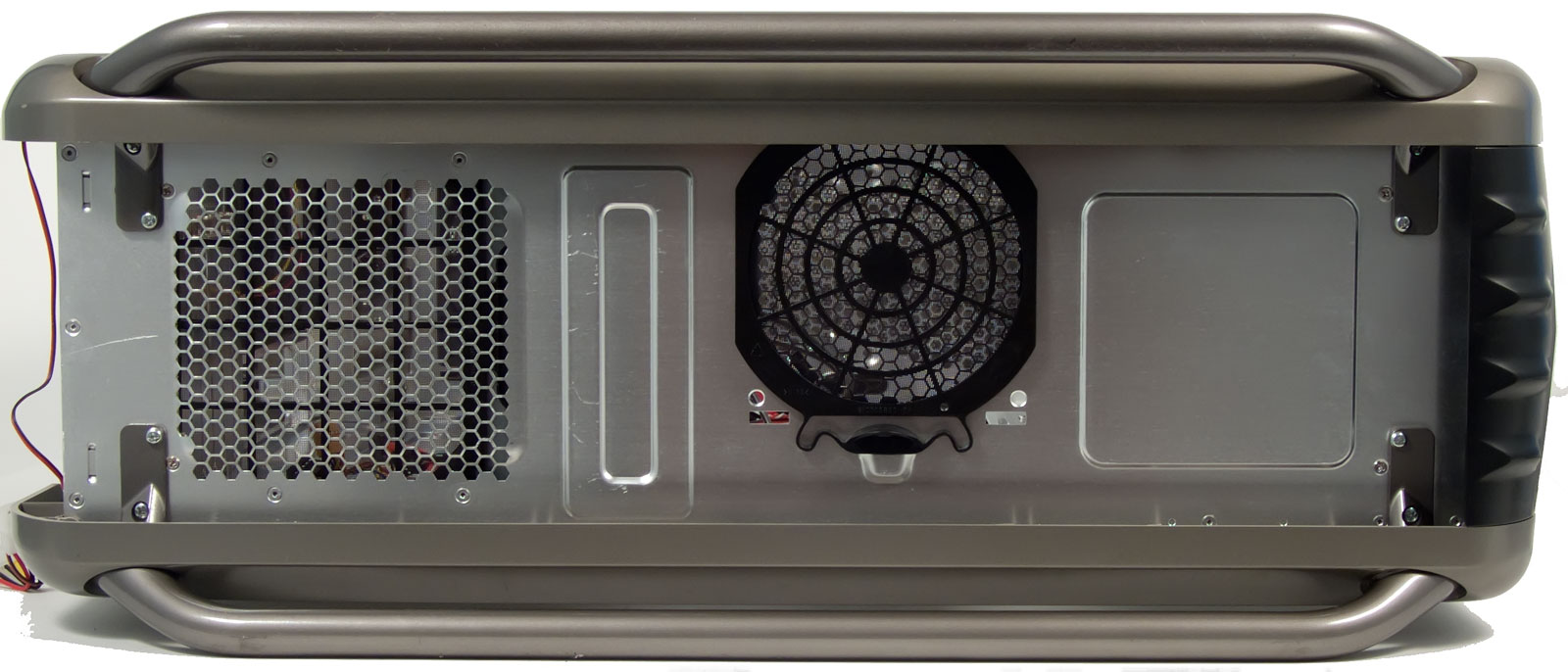

Шасси корпуса построено с применением нижерасположенного БП и верхнего «выхлопа». Данное решение уже доказало свою эффективность и продолжает набирать популярность, особенно среди геймерских корпусов. На нижней стенке имеется съемный пылевой фильтр для блока питания со 120 мм вентилятором, а также место для установки еще одного корпусного вентилятора типоразмера 120 мм. Оно также оснащено легко снимаемым фильтром от пыли, только он находится не на внутренней, а на внешней стороне нижней стенки.

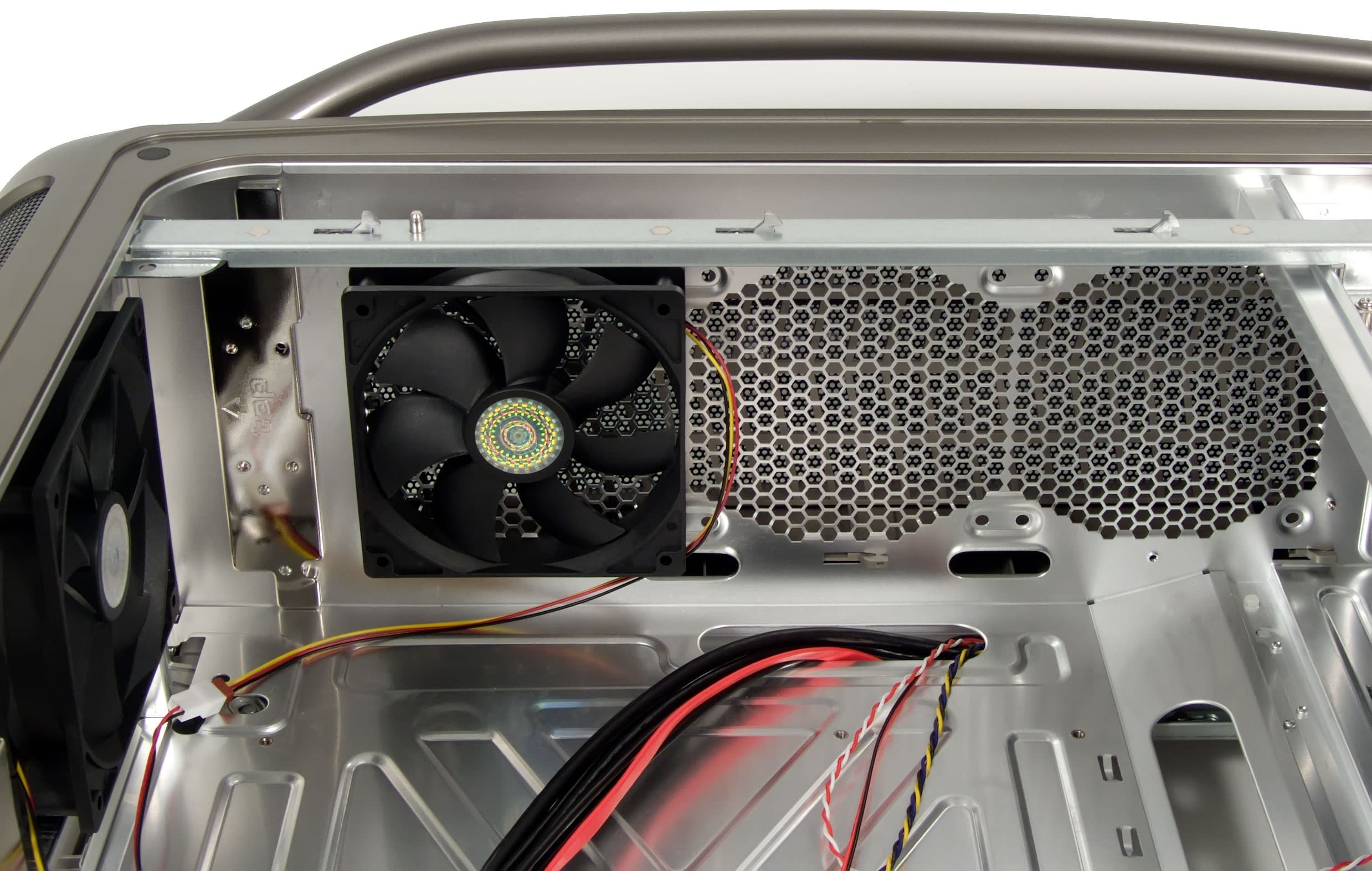

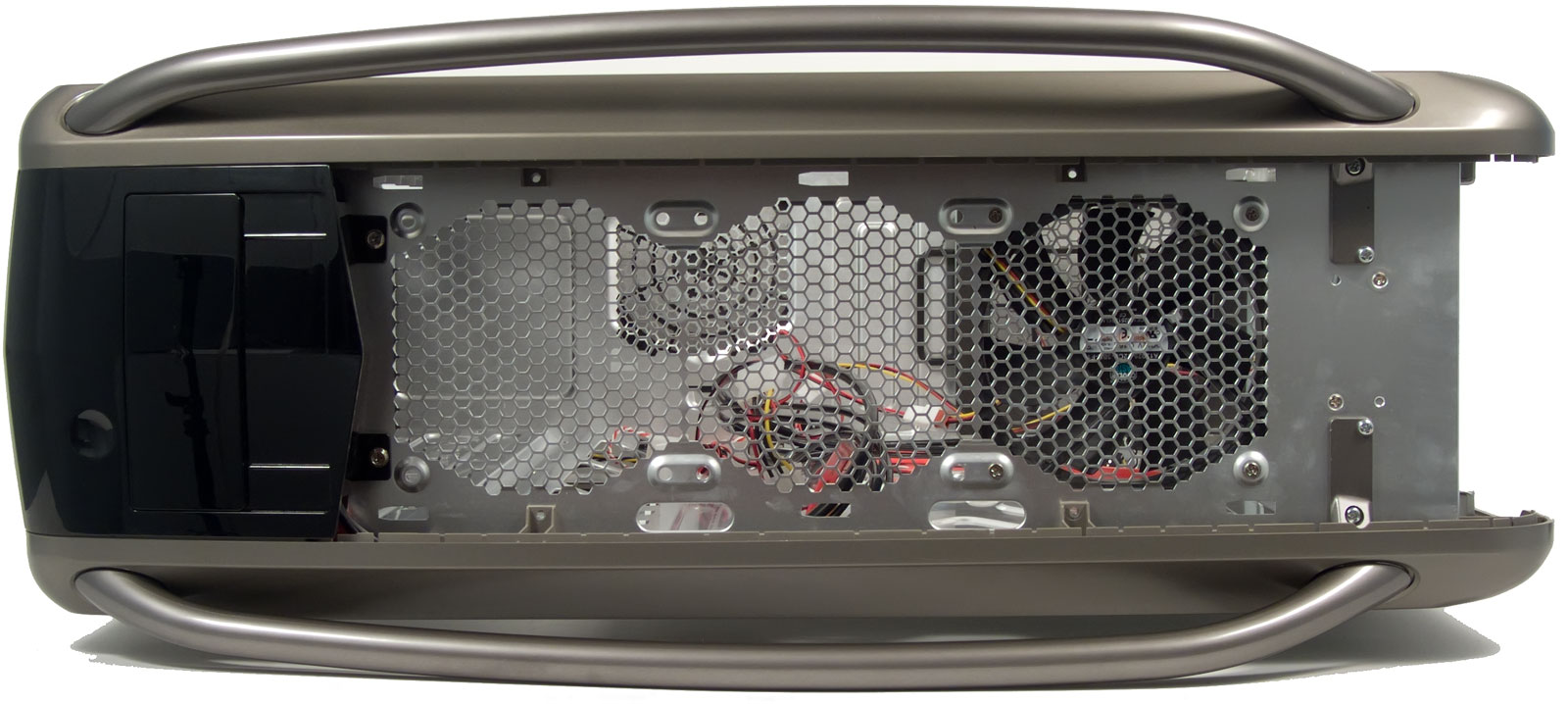

Кроме того, еще два места под 120мм вентиляторы есть на верхней стенке корпуса. Таким образом, в общей сложности, шасси Cosmos S предусматривает установку семи корпусных вентиляторов, чего должно быть достаточно для охлаждения самого горячего железа даже в самый жаркий летний день.

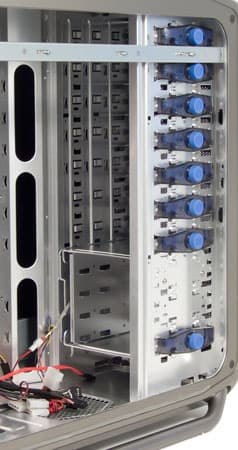

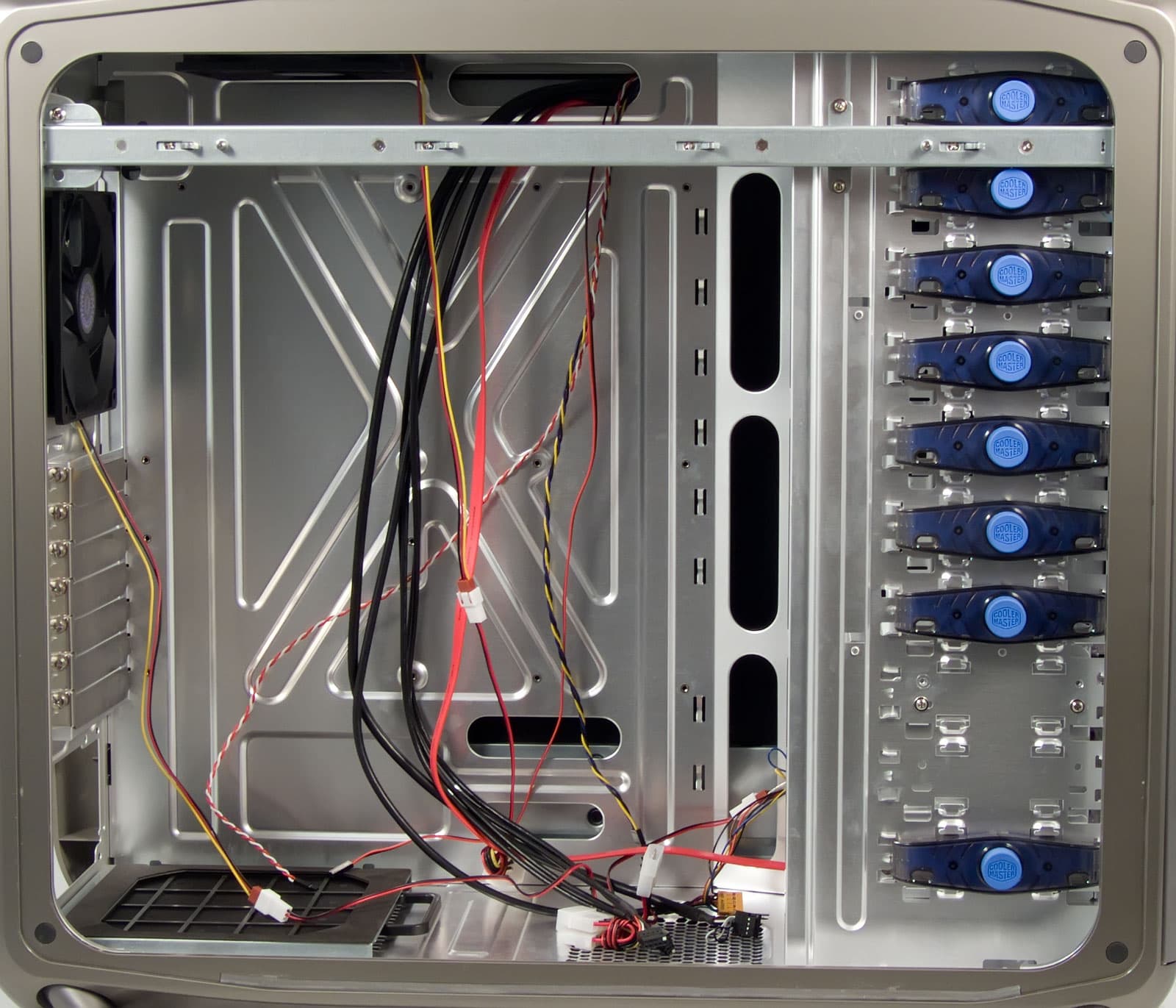

Все основные части шасси выполнены уже из не столь толстого и прочного металла, но, тем не менее, ощущаются достаточно прочными. Все десять отсеков для установки 3,5'' и 5,25'' устройств сделаны абсолютно одинаково. В каждый из них можно установить устройство, аналогичное по габаритам стандартному оптическому приводу. Установка 3,5'' устройств с внешним доступом требует использования специальных накладок, один комплект которых поставляется вместе с корпусом. Жесткие диски устанавливаются в съемную корзину на четыре посадочных места.

Таким образом, без использования дополнительного оборудования в Cosmos S можно одновременно установить:

  • 5 устройств 5,25'' с внешним доступом;
  • 1 устройство 3,5'' с внешним доступом;
  • 4 жестких диска.

Измерение уровня шума

Измерение проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Уровень шума при работе всех комплектных вентиляторов на максимальных оборотах весьма высок. При отключении большого бокового вентилятора уровень шума снижается до приемлемого уровня. Если в корпусе оставить только передний и задний вентиляторы типоразмера 120 мм и подключить их на пять вольт вместо двенадцати, то уровень шума снижается настолько, что становится малоразличим. При таком режиме эксплуатации сон в одной комнате с корпусом представляется вполне возможным.

Разумеется, чтобы понизить скорость вращения нужно воспользоваться сторонним регулятором или изготовить подобный самостоятельно. В комплекте с корпусом подобных устройств нет.

Далее, мы решили выяснить, какое ослабление уровня шума обеспечит данный корпус за счет боковых стенок. Для этого в корпус была установлена системная плата с процессором и кулером Zalman CNPS 7000 AlCu, оснащенным вентилятором типоразмера 80 мм со скоростью вращения 3000 оборотов в минуту.

Корпус обеспечивает весьма слабое ослабление уровня шума от источника внутри его объема, но это и не удивительно, так как верхняя и боковая панели корпуса представляют собой огромные вентиляционные отверстия, через которые шум проходит практически беспрепятственно. С другой стороны, корпус предназначен для сборки высокопроизводительных, в том числе игровых систем, с высоким тепловыделением, поэтому во главу угла конструкторами поставлена задача максимального охлаждения, что вполне логично. А бегать за двумя зайцами сразу весьма затруднительно — это известно всем.

Стоит отметить, что при использовании малошумных комплектующих и реконфигурировании системы охлаждения корпуса, от системы на его основе вполне реально добиться низкого уровня шума даже при использовании стандартных вентиляторов.

Значения уровня шума от источника внутри корпуса в сборе, на примере моделей, протестированных в нашей лаборатории, можно увидеть в сводной диаграмме.

Субъективно, шум, издаваемый системой охлаждения корпуса можно назвать высоким. Для комфортного использования компьютера без высокой нагрузки и в ночное время практически необходимо установить контроллер вентиляторов (реобас). При пониженном напряжении шум воздушного потока становится значительно ниже, опускаясь до приемлемых значений.

Сборка системного блока

Стандартная заглушка для задних портов ввода/вывода в корпусе отсутствует. Материнская плата устанавливается на достаточно прочную несъемную подложку. Метод крепежа — классический, с использованием полых латунных стоек, вкручивать которые нужно самостоятельно. Проблем с качеством резьбы и несовпадения крепежных отверстий в нашем случае не возникло.

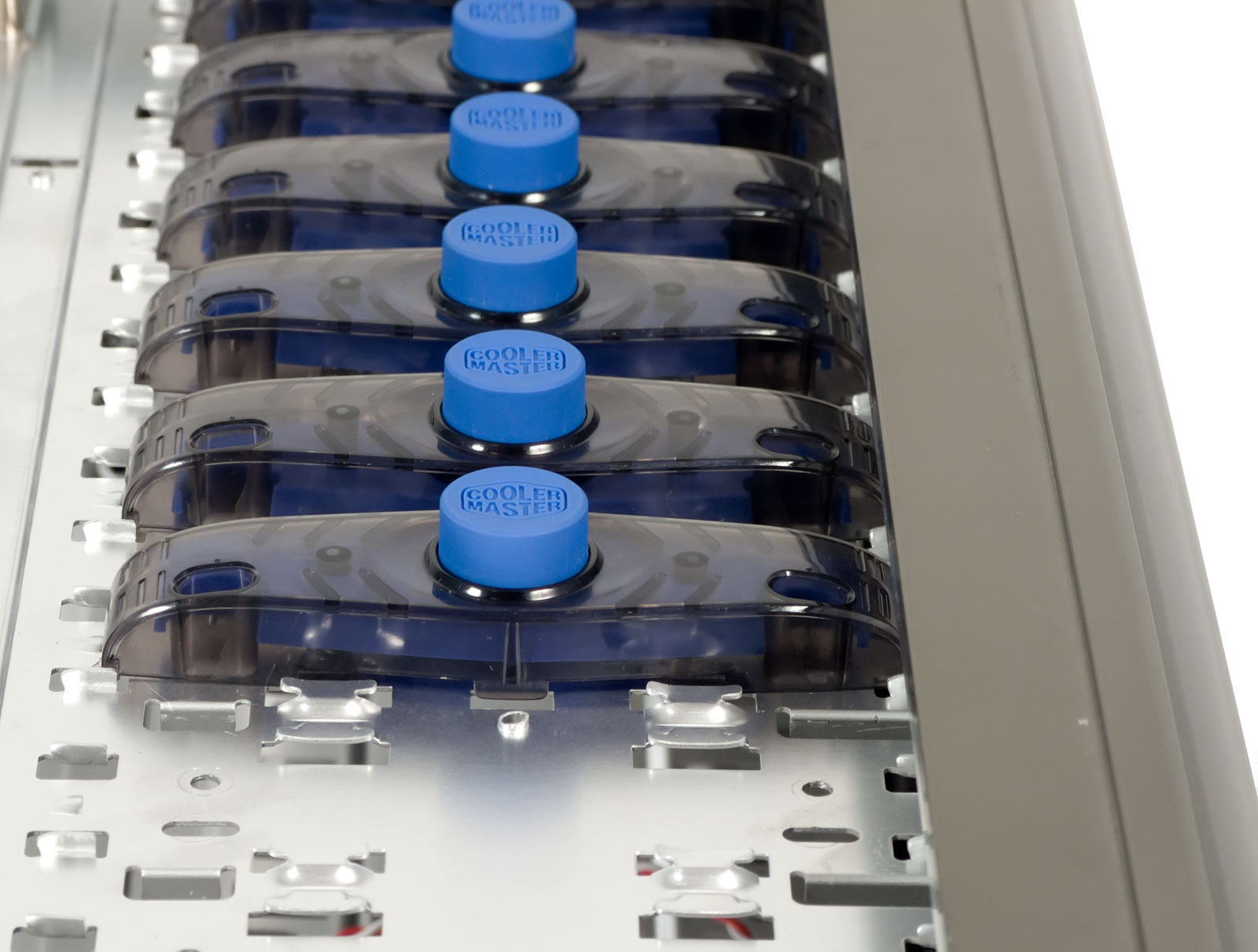

Для установки оптического привода необходимо извлечь заглушку, закатить устройство на соответствующую позицию, после чего зафиксировать его одним нажатием кнопки безвинтовой системы крепления. Заглушки в «Космосе» извлекаются исключительно удобно: пластиковые «щечки» на передней панели откидываются в стороны (подпружиненный механизм), затем остается только немного подогнуть распорки заглушки пальцами и плавно потянуть её на себя.

Система безвинтового крепления работает очень быстро и удобно, но, к сожалению,  фиксирует отвратительно. Сильный люфт ощущается как в горизонтальной, так и в вертикальной плоскостях. Поэтому без старой доброй отвертки и четырех винтов обойтись все равно не удастся. Благо соответствующие отверстия для усиления крепежа присутствуют в полном объеме.

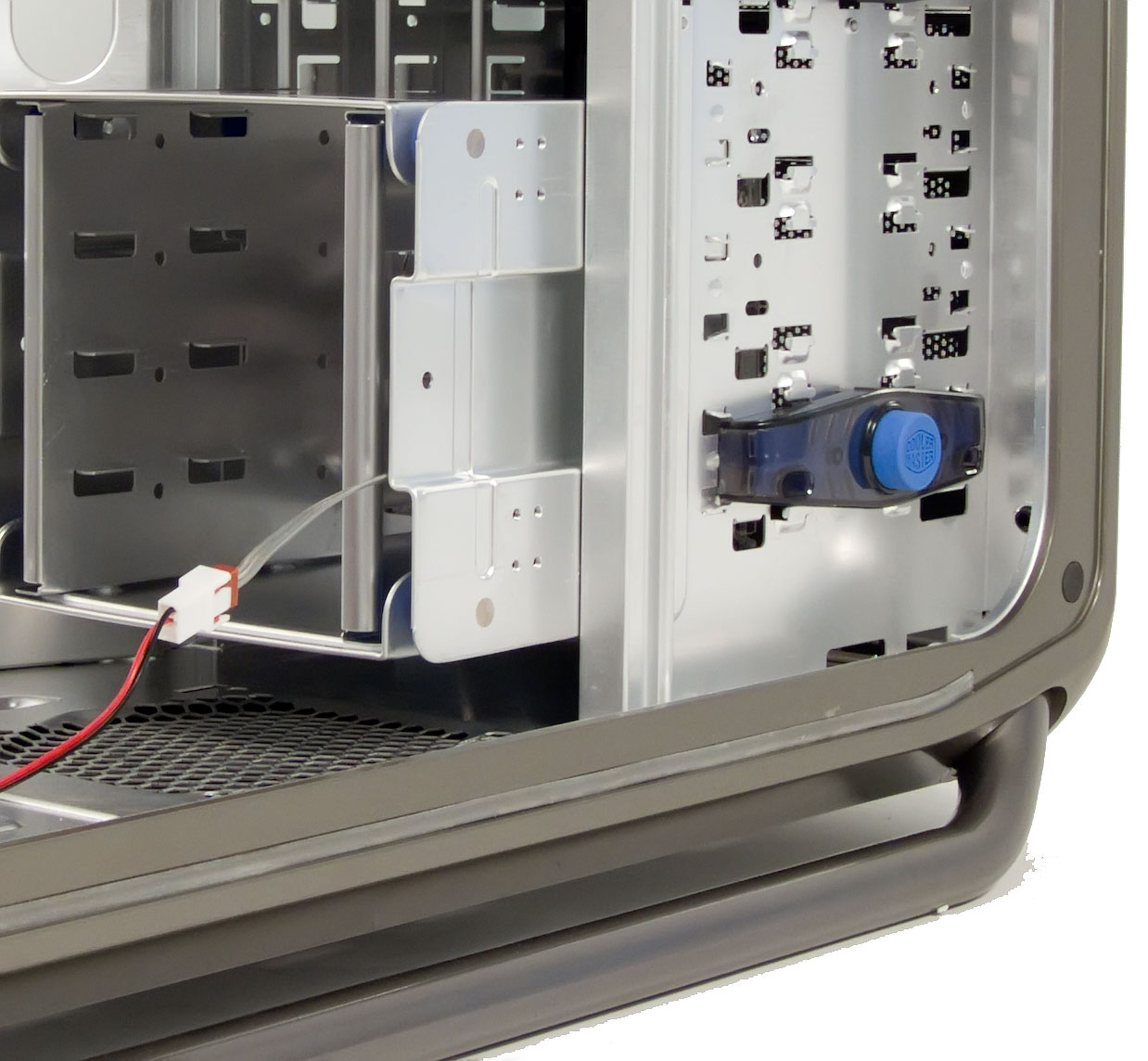

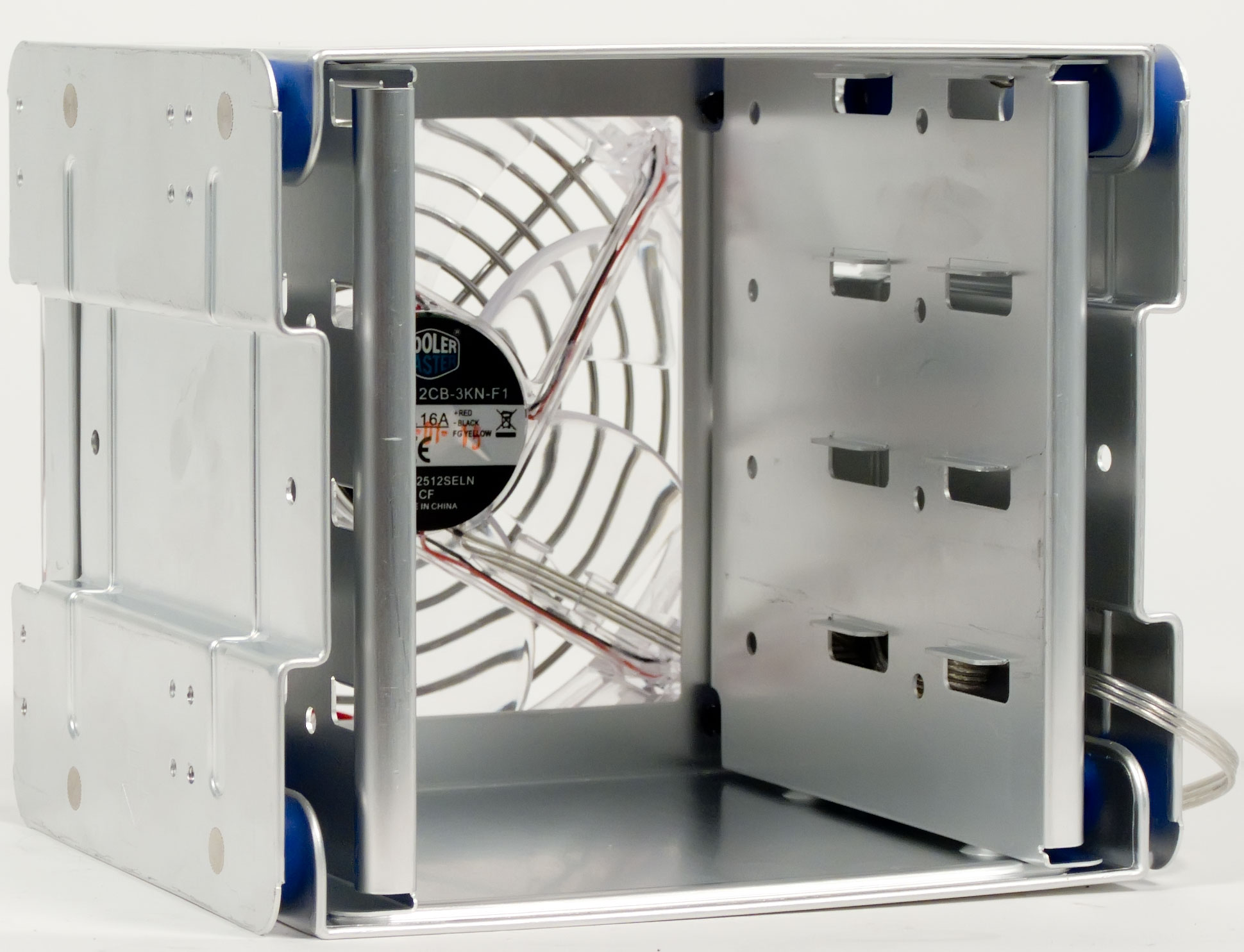

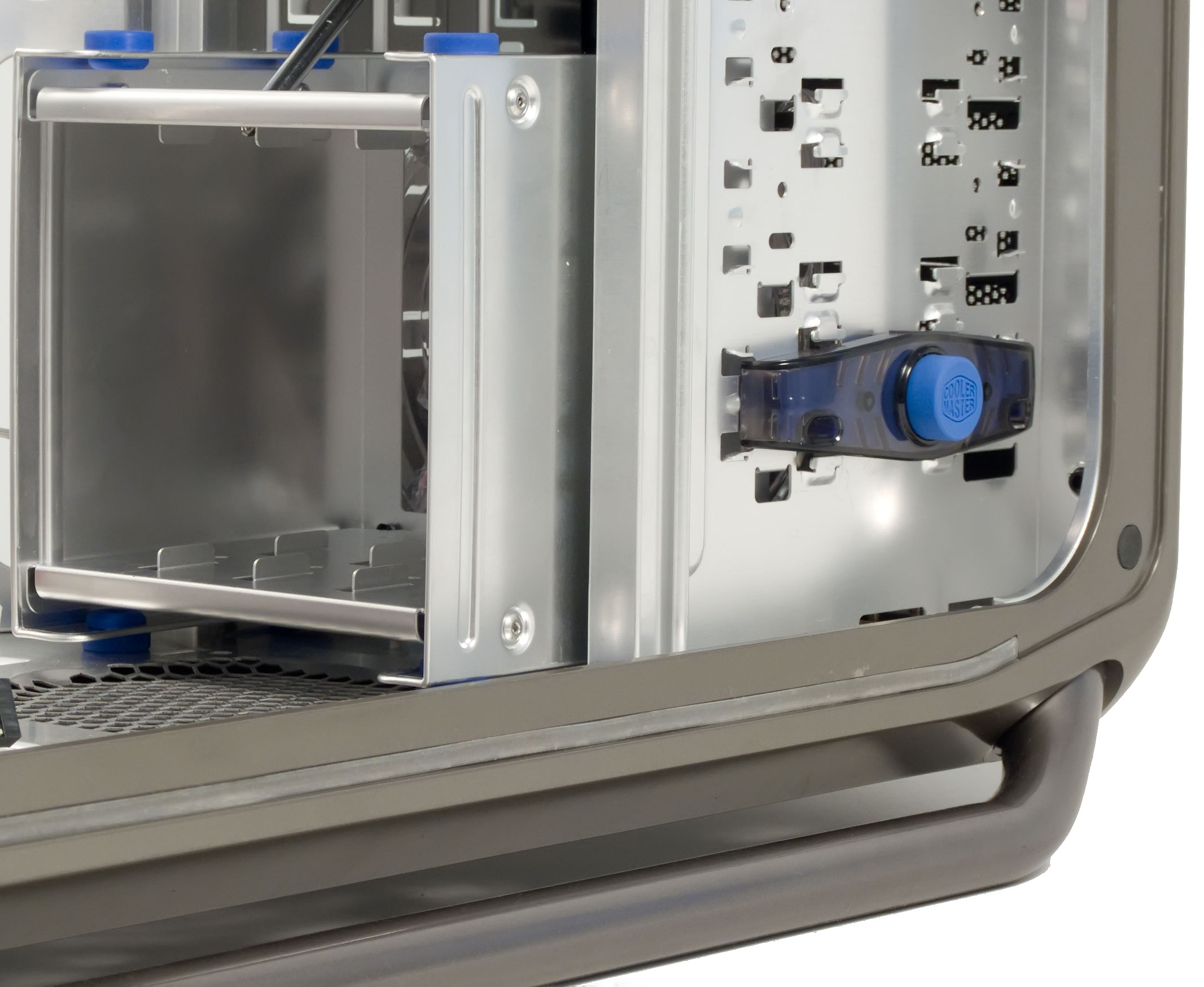

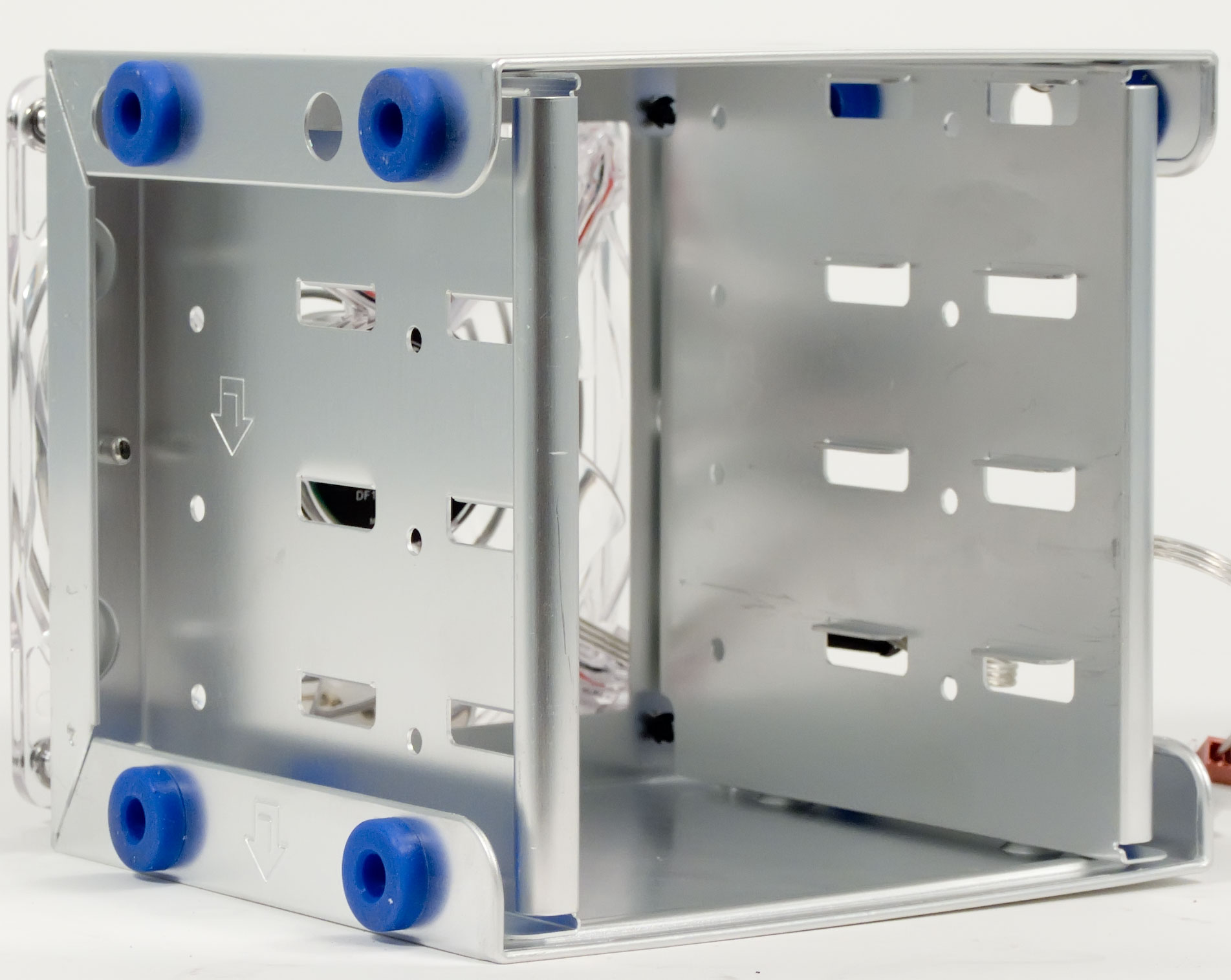

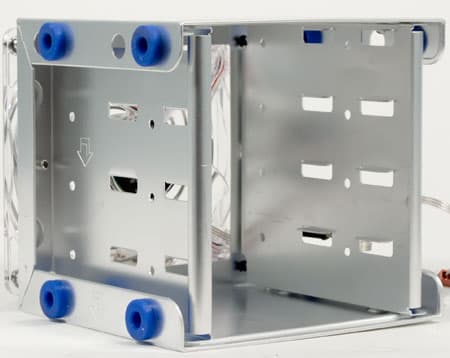

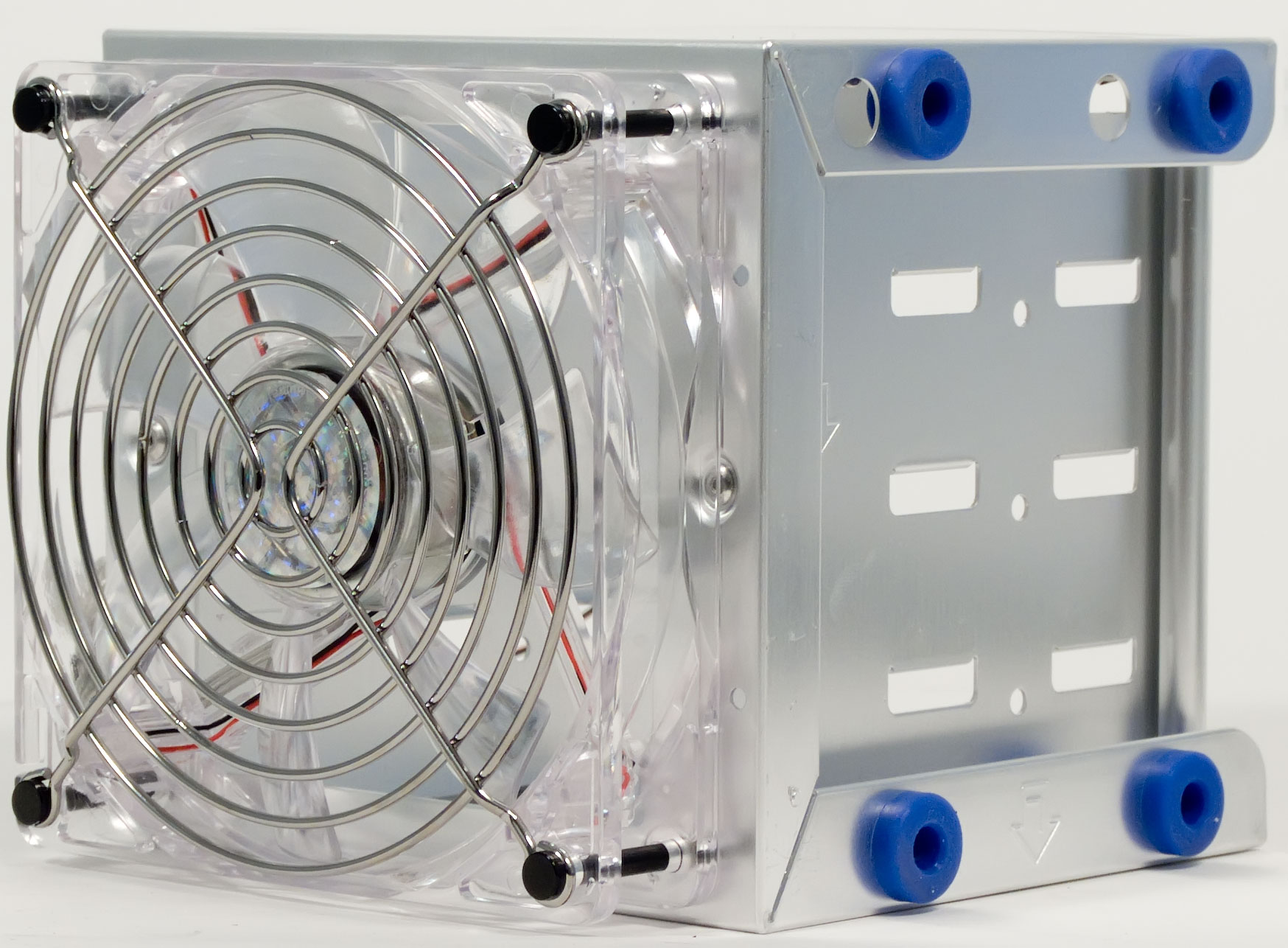

Корзина для жестких дисков в полной мере соответствует внеземной тематике Cosmos S. Она представляет собой бутерброд из трех составляющих: самой корзины с намертво приделанным вентилятором и двух боковых пластин, которые держатся только за счет совмещения их небольших штырьков с резиновыми кольцами корзины. Жесткий диск устанавливается в корзину и фиксируется в ней с помощью четырех винтов. Далее, к корзине прикладываются боковинки, и в таком шатком виде она устанавливается в корпус, где «фиксируется» все той же безвинтовой кнопкой. Без дополнительных винтов здесь, соответственно, тоже не обойтись. В итоге, все держится более-менее прочно, но решение, на наш взгляд, не самое удачное. Вентилятор закреплен на корзине с помощью одноразовых пластиковых распорок.

Отметим, что в качестве импровизированной альтернативы можно установить корзину для жестких дисков без боковых накладок, просто повернув её на 90 градусов и поставив на резиновые демпферы, снижающие вибрацию во время активной работы.

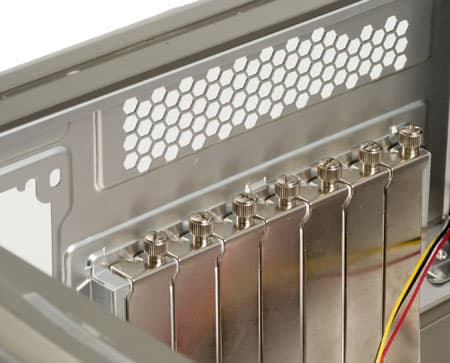

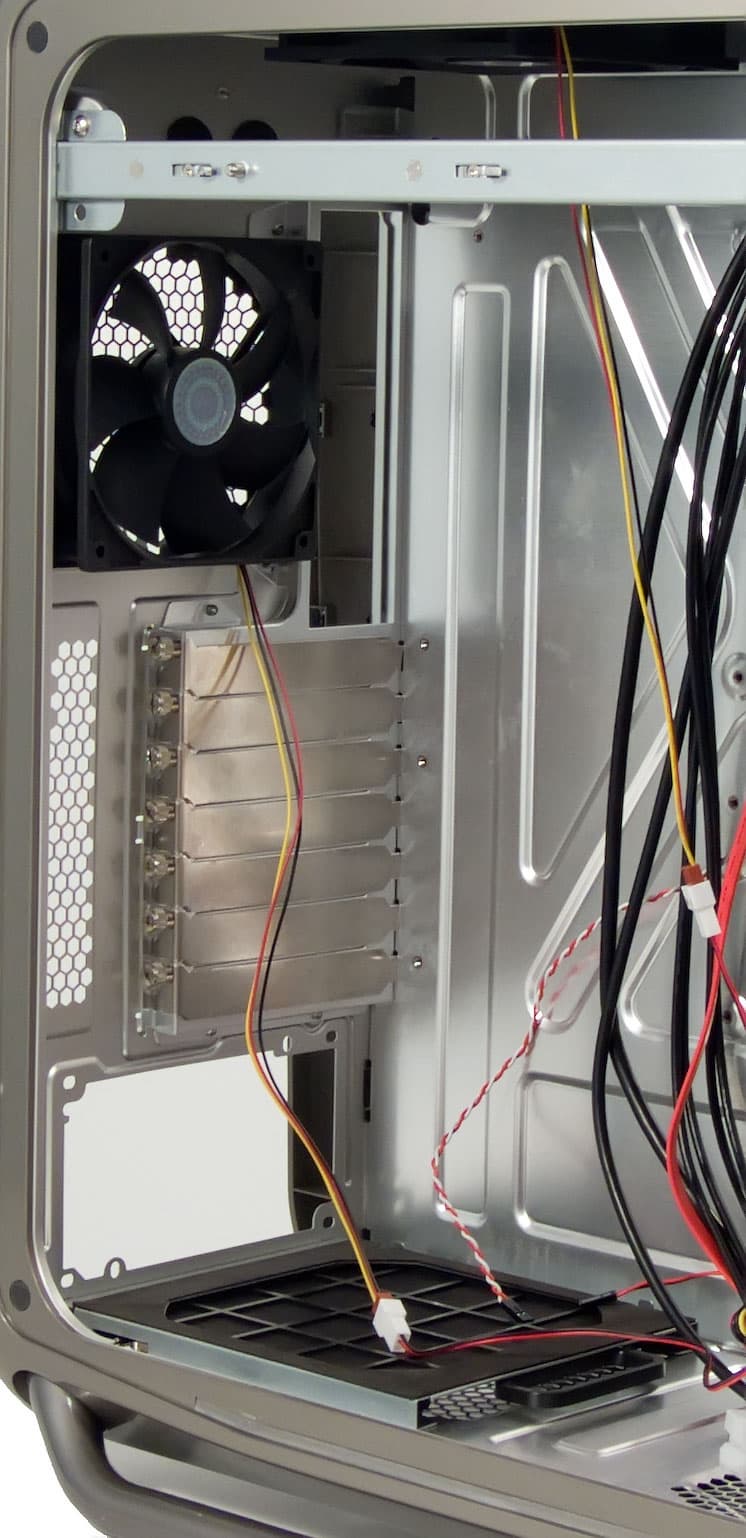

Заглушки под платы расширения съемные. Фиксируются винтом с накатной головкой. Простое, удобное и надежное решение.

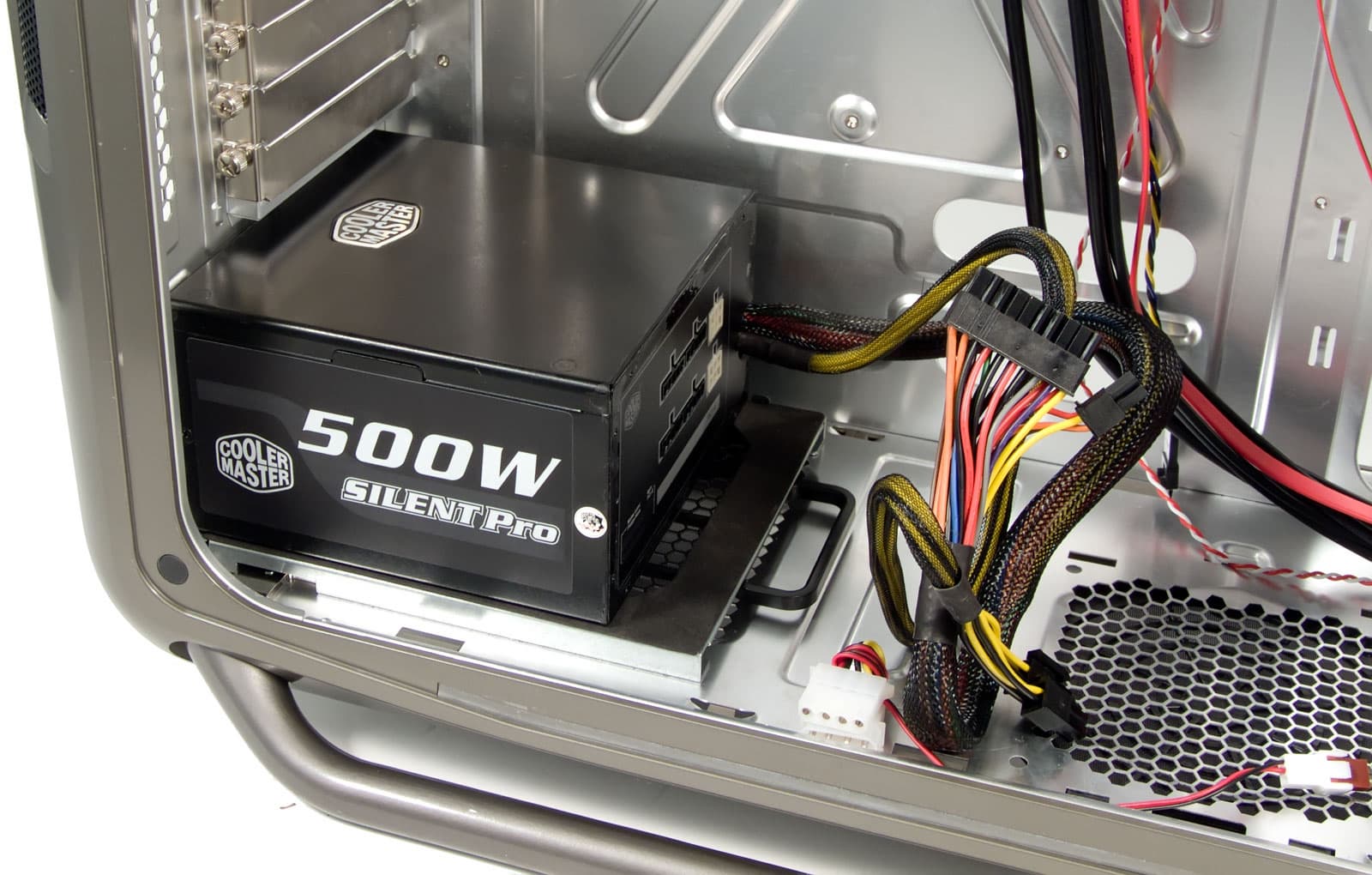

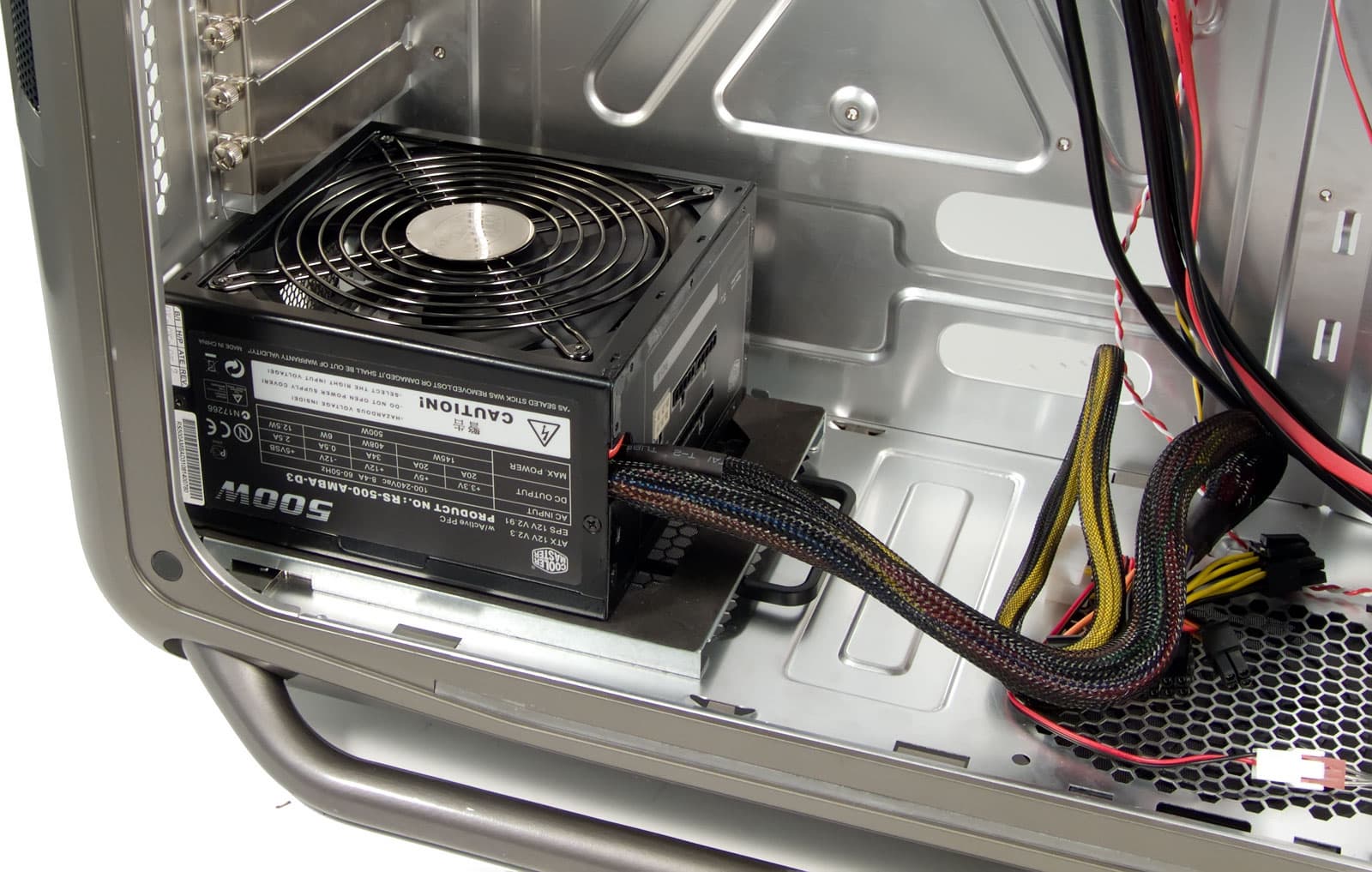

Стандартный блок питания со 120 мм вентилятором без труда можно установить любой стороной, оставив его засасывать холодный воздух через дно или выкачивать горячий воздух из корпуса. Проведенное нами ранее тестирование доказало, что установка БП вентилятором кверху является более удачной с точки зрения температуры компонентов корпуса, в особенности видеокарты.

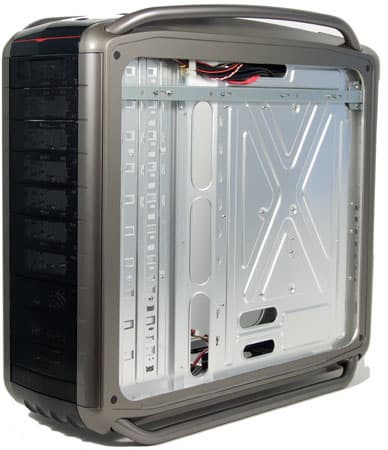

Между правой боковой стенкой и подложкой материнской платы есть довольно большой "карман", который можно использовать для аккуратной и незаметной разводки кабелей из нижней части корпуса к верхней. Что позволит не только улучшить внешний вид собранного ПК, но и сделает его охлаждение более эффективным.

Все коннекторы фронтальных портов выполнены в виде монолитных разъемов, что, может, и не очень универсально, зато удобно. Аудиопорты можно подключить как к разъему Intel HDA, так и к более старому AC`97.

Тестирование системного блока с помощью программных приложений

Последний этап представляет собой тестирование с помощью программных средств, осуществляющих сильную нагрузку различных подсистем компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение внутри корпуса. Можно оценить возможности и производительность системы охлаждения корпуса. Для этого этапа будут использованы:

  • Max_Power – ATI Tool (тест 3D View) совместно с PRIME95 (два потока) в течение часа;
  • COPYTEST – непрерывное копирование 108 файлов общим объемом 3,41 ГБ в течение 30 минут с одного логического раздела HDD на другой;
  • Min_Power – работа компьютера в фоновом режиме с загруженной ОС.

Конфигурация тестового стенда:

  • Процессор Pentium D 805 2,66 GHz;
  • Кулер Zalman CNPS9500;
  • Системная плата ASUSTek P5B-E;
  • Видеокарта MSI GeForce 6800 GT;
  • Оперативная память Corsair DDR2 533 MHz, 2048 МБ;
  • Жесткий диск Seagate 160GB SATA2.

На протяжении всего тестирования, температура в помещении находилась на отметке в 24 градуса по Цельсию. Для обеспечения системы питанием использовался блок питания FSP BlueStorm 400W с вентилятором типоразмера 120мм.


При использовании предусмотренной производителем системы охлаждения Cosmos S хорошо справляется с возложенными на него обязанностями, температура всех компонентов находится на безопасном уровне. Однако тестирование под максимальной нагрузкой в безвентиляторном режиме пришлось экстренно завершить в связи с нагревом процессора до близкого к критическому значения. Нельзя считать это значительным недостатком, но и похвалить корпус за хороший естественный воздухообмен тоже не получится.

В дополнение к стандартным тестам было решено провести еще три испытания под максимальной нагрузкой с различным количеством корпусных вентиляторов:

  • на задней, передней и верхней стенке;
  • на задней и передней стенке;
  • на боковой стенке.

Результаты получились довольно неожиданными. Получается, что три вентилятора охлаждают компоненты лучше, чем четыре. Боковой вентилятор, по крайней мере, при использовании процессорного кулера Zalman 9500, лишь вносит хаос в воздушные потоки, задерживая горячий воздух внутри. Зато, если оставить только 200 мм вентилятор на боковой стенке, отключив все прочие, то и результат от него будет практически как от четырех.

Такая особенность еще раз подтверждает уже озвученное выше предположение: при сборке компьютера в Cooler Master Cosmos S крайне желательно приобрести и установить контроллер вентиляторов, позволяющий регулировать скорость оборотов в широких пределах вплоть до полной остановки крыльчатки.

Итоги

Обновленный Cosmos S показал себя достаточно хорошо. Алюминиевое шасси и бренд Cooler Master, конечно, повлияли на стоимость корпуса, но не настолько сильно, как это могло бы быть. Шасси корпуса нельзя назвать особо прочным, но и хлипким оно тоже не ощущается. Удобство сборки, несмотря на неудачную систему безвинтового крепления, достаточно высокое благодаря большому количеству свободного места. Геймеры, заинтересованные в установке нескольких видеокарт максимальной длины и не ограниченные в средствах, должны остаться довольны. Благо нестандартный, но качественно выполненный дизайн этому способствует.

Достоинства:

  • качественный и необычный дизайн;
  • возможность установки даже самых крупных комплектующих;
  • мощная система охлаждения.

Недостатки:

  • ненадежная система безвинтового крепления;
  • не самая удачная корзина для HDD;
  • отсутствие пылевых фильтров на передней панели;
  • несколько завышенная цена.

 Средняя текущая цена (количество предложений) в московской рознице: Н/Д(0)



Корпус Cooler Master Cosmos S предоставлен
российским представительством Cooler Master
