Корпус Cooler Master Centurion 590

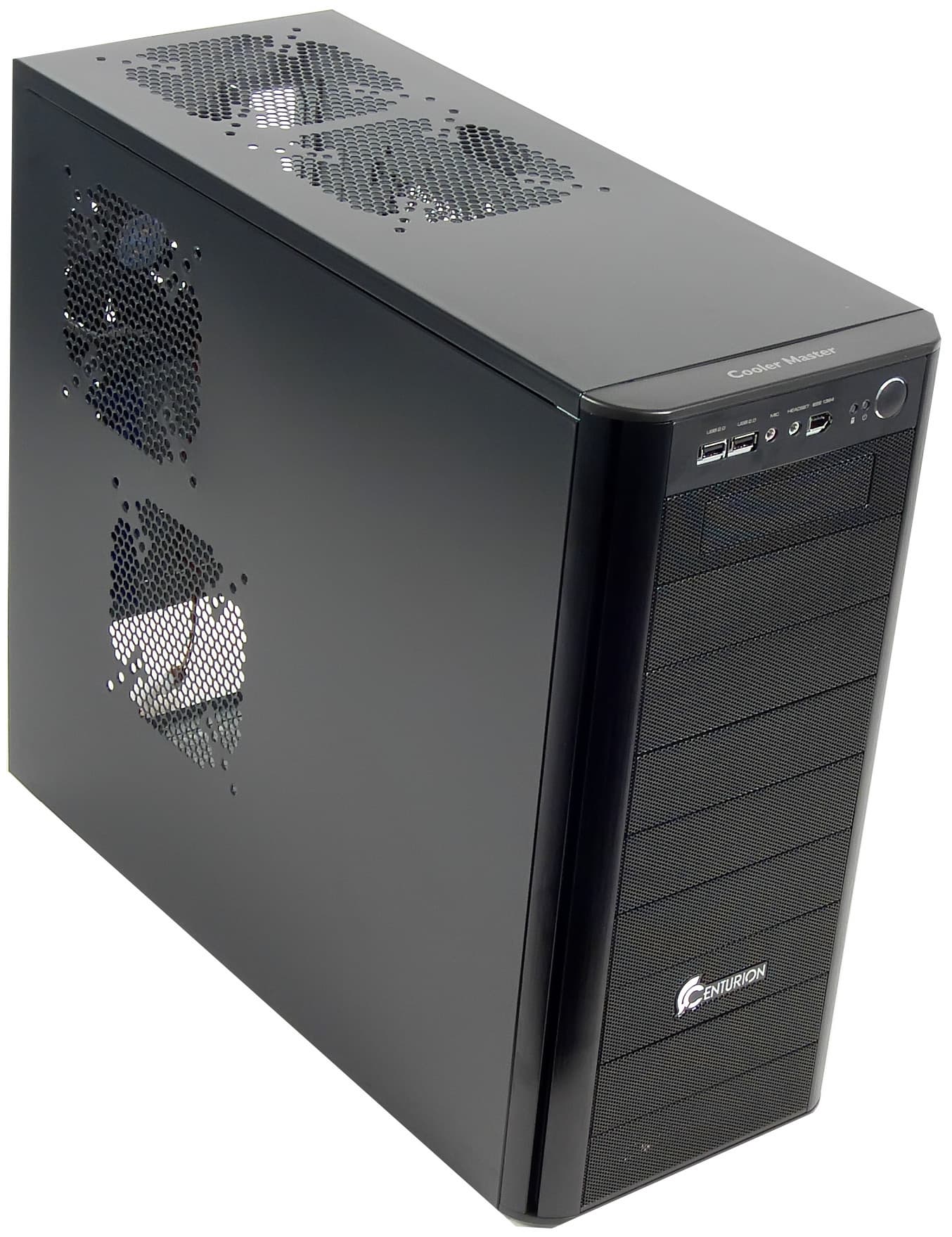

Рассматриваемый в данном обзоре корпус выделяется среди массы подобных ему — наличием обильной перфорации на всех стенках шасси, включая верхнюю и нижнюю. Эта особенность позволяет опытным приверженцам идеологии бесшумного ПК с одного взгляда определить Centurion 590 в разряд корпусов, наиболее подходящих для построения пассивной системы охлаждения.

Однако и в менее радикальных случаях для «Центуриона» найдется хорошее применение. Ведь представляет он собой типичных размеров Middle tower, предполагающий установку как полноразмерных ATX, так и миниатюрных mATX материнских плат.


Физические параметры
Ширина 207 мм
Высота 450 мм
Глубина 509 мм
Масса 9.3 кг

Поставляется корпус в качественной картонной коробке, на внешнюю сторону которой нанесена цветная полиграфия. За безопасность и защиту от царапин отвечают две большие пенопластовые вставки и стандартный полиэтиленовый пакет.

Комплект поставки включается в себя подробную инструкцию по сборке ПК в Centurion 590, написанную на английском и китайском языках, набор крепежных винтов и стяжек, а также два корпусных вентилятора типоразмера 120мм, предустановленные производителем на переднюю и заднюю стенку корпуса. Заранее отметим, что передний вентилятор оснащен четырьмя яркими диодами синего цвета, которые прекрасно освещают комнату в темноте ночи.

Какой-либо блок питания в комплекте поставки данного корпуса отсутствует, что возлагает на плечи потенциального покупателя важную миссию по поиску и покупке достойного варианта.

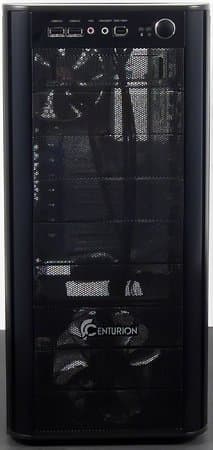

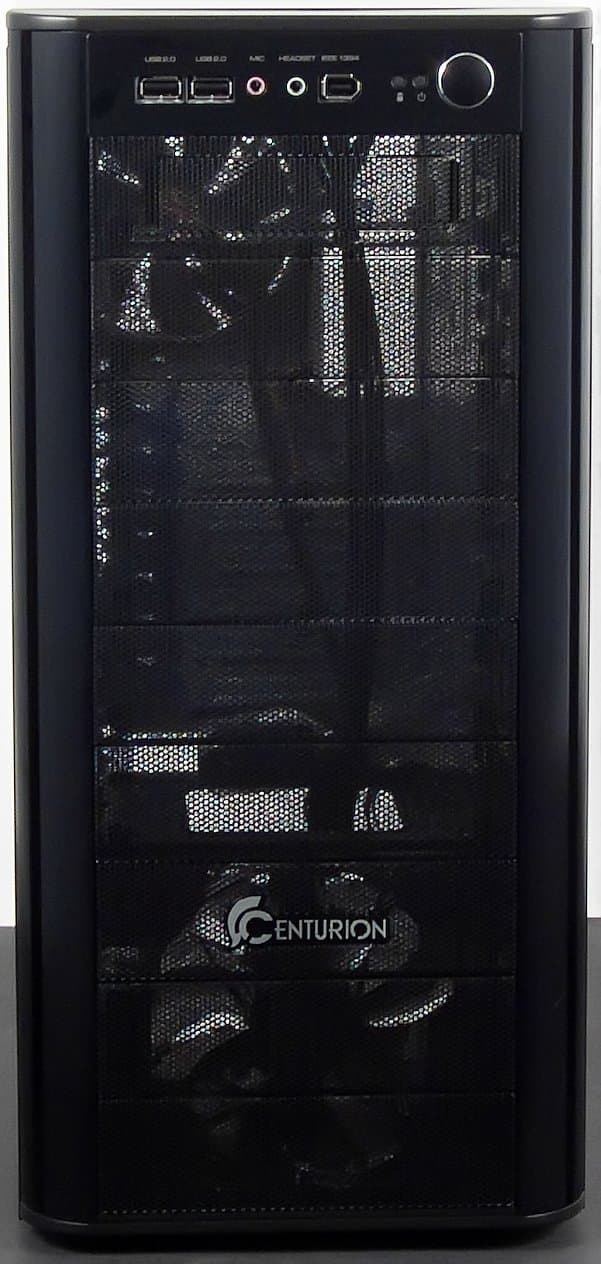

Передняя панель «Центуриона» выполнена не вполне обычно: в самом верху расположен блок фронтальный портов и кнопка включения, а ниже идут девять абсолютно одинаковых, на первый взгляд, пятидюймовых заглушек из металлической сетки. Таким образом, в данный корпус можно, при желании и необходимости, установить до девяти различных пятидюймовых устройств.

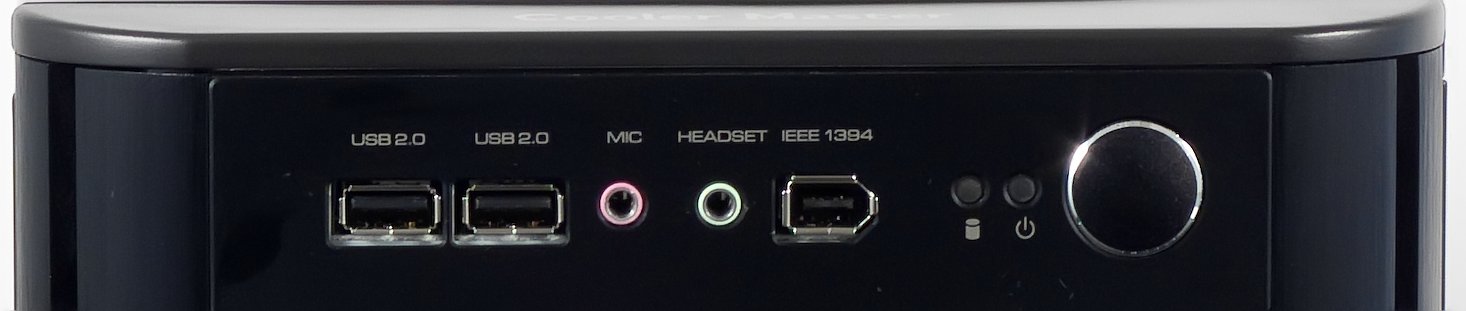

В верхнем блоке представлены расположенные в ряд: два порта USB, аудио разъемы для микрофона и наушников, один порт IEEE 1394 (FireWire) и большая круглая кнопка включения. Механизм кнопки выполнен качественно, люфт и болтания полностью отсутствуют. А вот для кнопки сброса места на передней панели не нашлось вовсе, поэтому в случае зависания придется прибегнуть к полному выключению компьютера.

Окрашен корпус достаточно качественной матовой черной краской, отпечатки пальцев на которой практически не остаются. Немногочисленные пластиковые детали декоративной передней панели окрашены, насколько об этом можно судить по визуальным признакам, в массе.

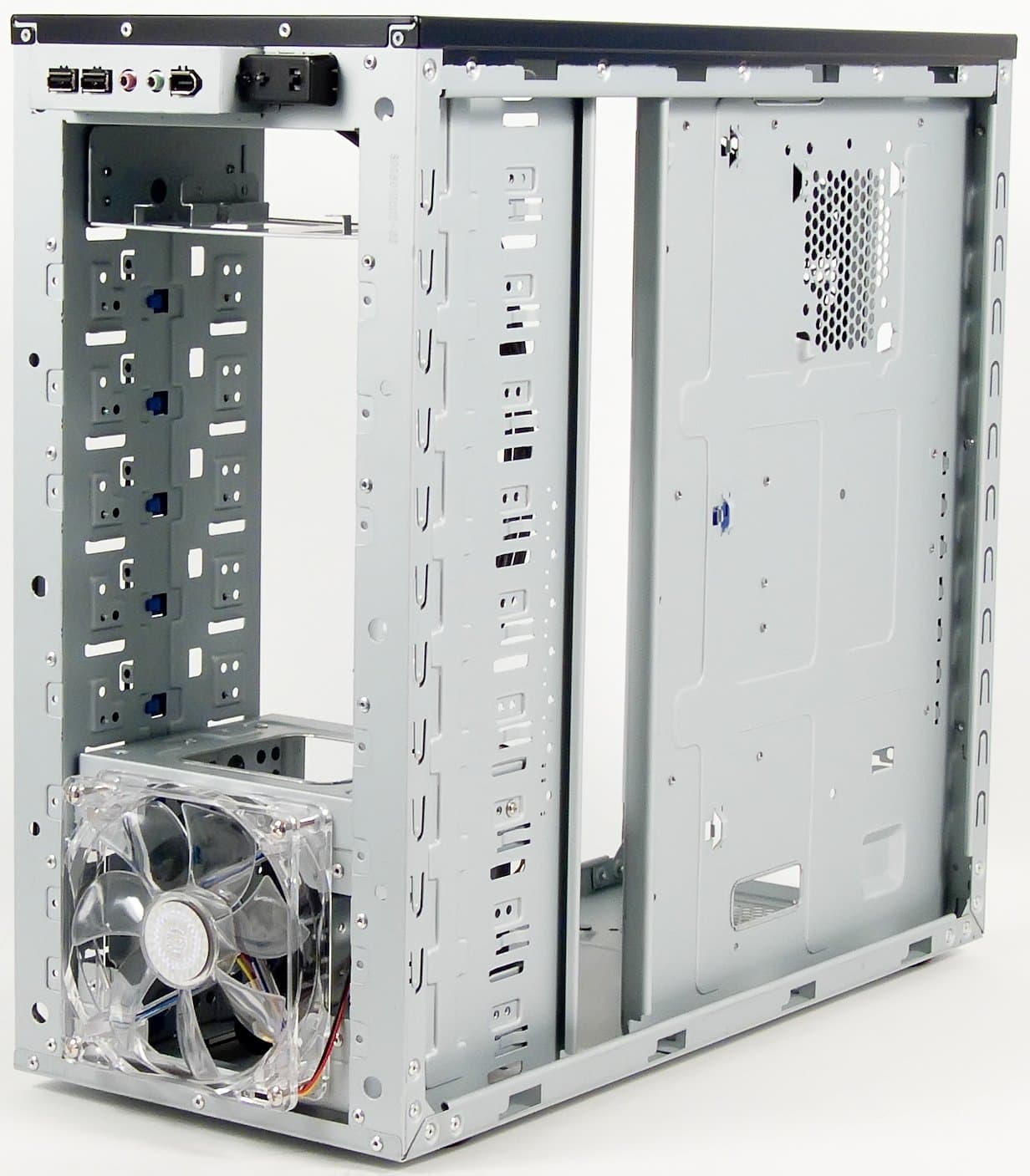

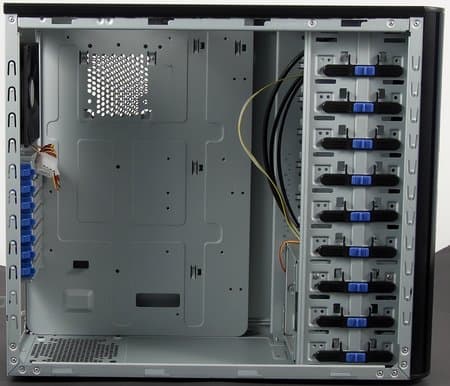

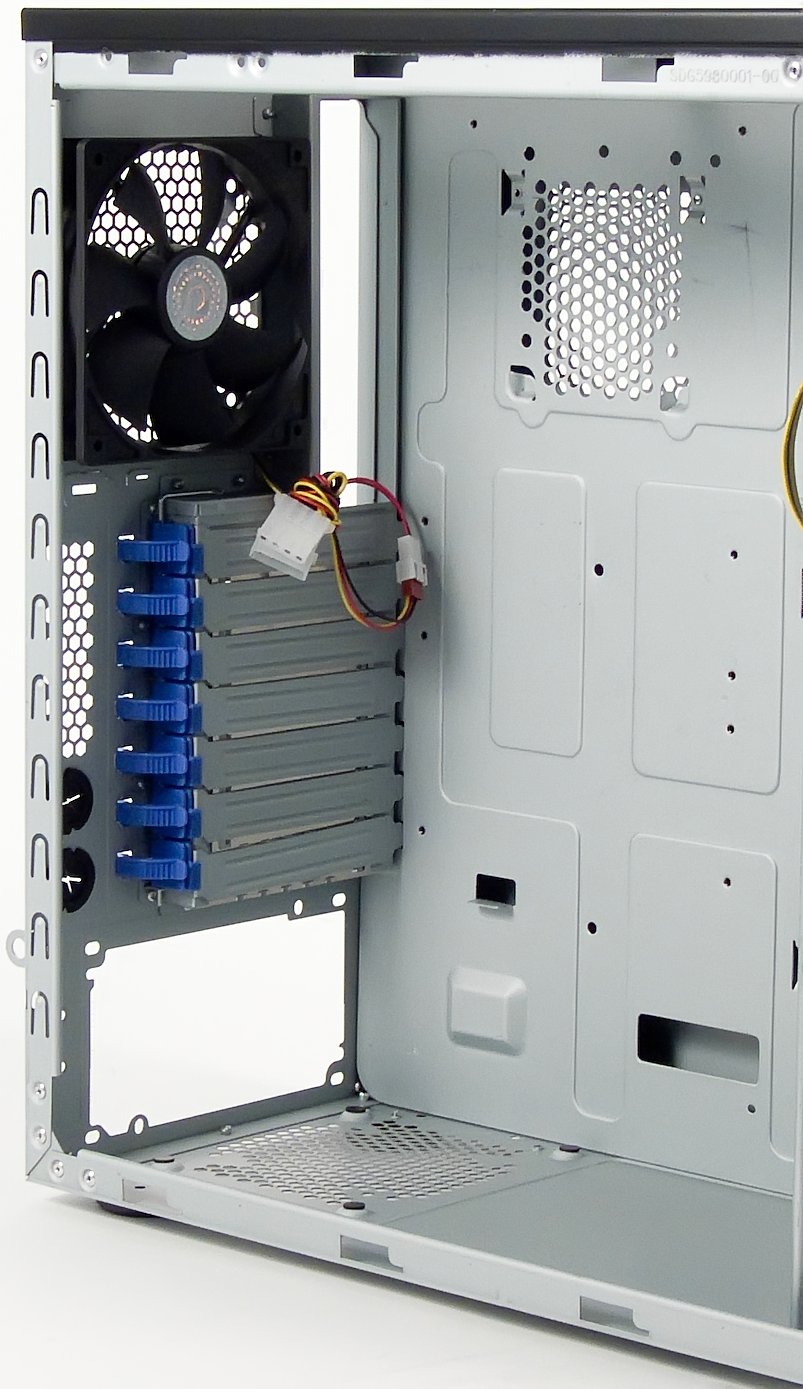

Обе боковые стенки Centurion 590 крепятся винтами с накатной головкой. После их снятия становится виден весь интерьер. Посадочноеное место для блока питания находится в нижней части корпуса, а передний блок отсеков, имеющий обычно в своем составе две или три различные корзины, представляет собой непрерывный пятидюймовый отсек с пластиковыми защелками для безвинтовой фиксации устройств.

Толщина применяемой в корпуса стали – 0,7мм. Разумный компромисс между дребезжанием и высокой ценой конечного продукта. Боковые стенки достаточно прочные, в руках практически не «гуляют». Все стальные детали «Центуриона» превосходно завальцованы, порезаться о корпус при сборке практически нереально.



Если классическая или пассивная система охлаждения не способны остудить пыл собранной в Centurion 590 системы, то большинство перфорированных отверстий можно использоваться как посадочное место для дополнительного корпусного вентилятора. Таким образом, общее их количество может достигать шести штук:

  • один вентилятор 80-120мм на задней стенке
  • один вентилятор 80-120мм на передней стенке
  • два вентилятора 80-140мм на верхней стенке

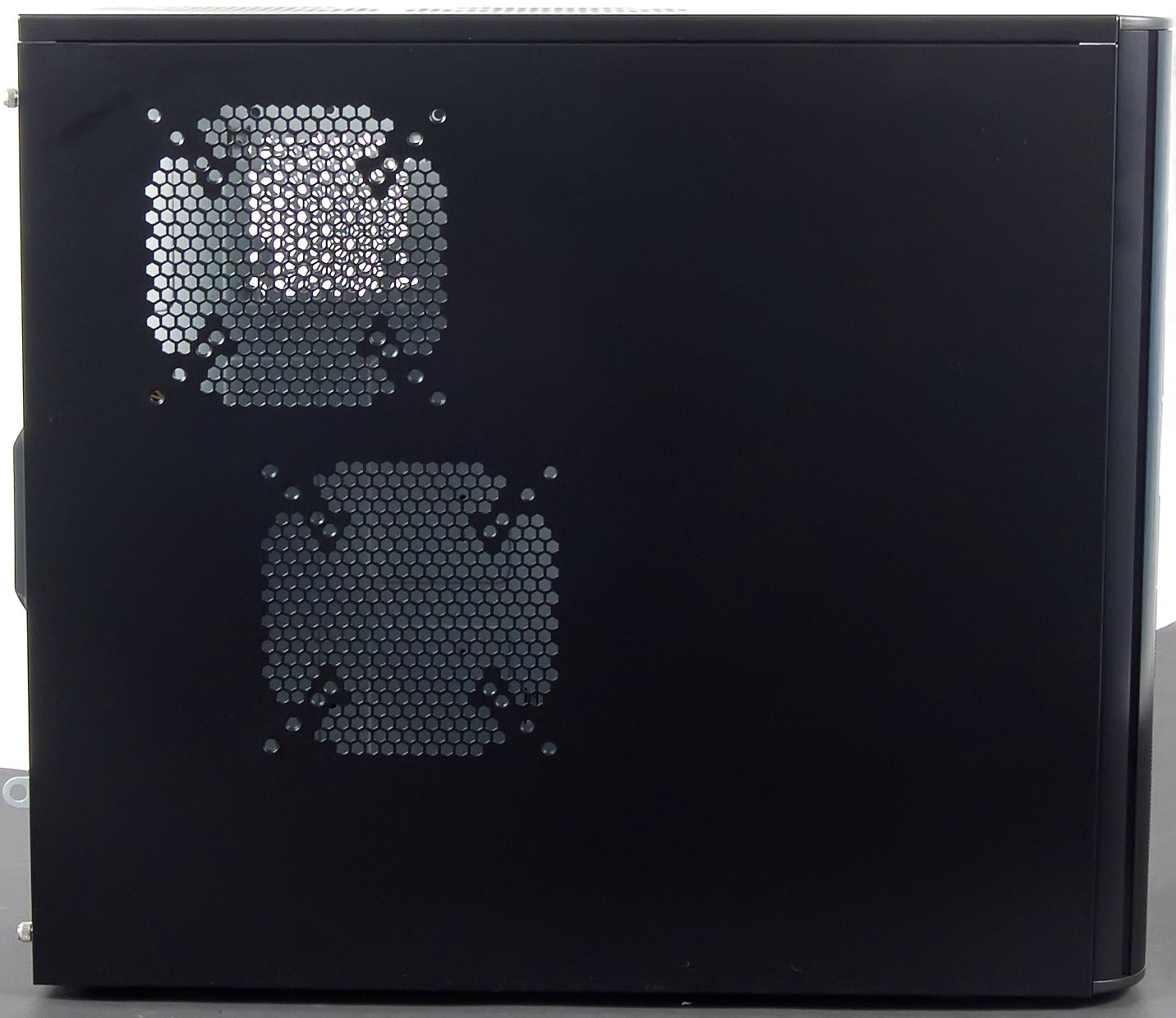

  • два вентилятора 80-140мм на левой стенке

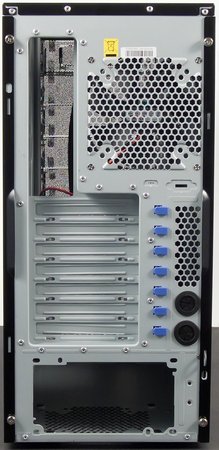

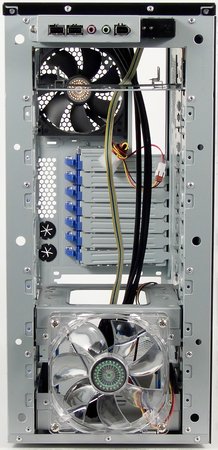

Еще одной особенностью корпуса являются два специальных отверстия на задней стенке, предназначенных для подключения внешней системы водяного охлаждения. Оба отверстия имеют диаметр 15мм и оснащены резиновыми втулками  для защиты шлангов от перетирания.



Интересно устроен механизм установки в корпус трехдюймовых устройств с внешним доступом и жестких дисков. В первом случае используется одноместный адаптер, представляющий собой закрепленный в пятидюймовом отсеке лоток, напротив которого расположена специальная разборная заглушка из металлической сетки (по умолчанию – вторая сверху).

С корзиной для HDD ситуация практически аналогичная, с той лишь разницей, что лоток в данном случае заменен полноценной стальной конструкцией, на переднюю сторону которой прикручен 120мм корпусной вентилятор.

В сплошном стальном листе, являющимся подложкой для материнской платы, также есть небольшое перфорирование в районе процессорного сокета. Такие же отверстия имеют место и на правой стенке корпуса, что способствует лучшему охлаждению как самого CPU, так и силовых элементов материнской платы при использовании водяного или пассивного способа охлаждения.

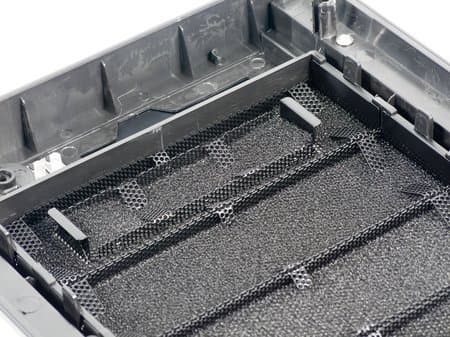

С пылевыми фильтрами в корпусе ситуация неоднозначная. С одной стороны вся передняя панель Centurion 590 является одним большим фильтром, поскольку небольшая съемная сетка из довольно плотного пористого материала закреплена на каждой металлической заглушке. Но с другой стороны – ни на боковой, ни на верхней стенке никаких фильтров нет, а значит рано или чуть позже все комплектующие покроются ровным слоем пыли даже в том случае, если использование дополнительных вентиляторов не планируется.

Тестирование эргономических характеристик системы вентиляции корпуса

Во время проведения данного тестирования в корпус был установлен безвентиляторный блок питания FSP Zen, что позволило максимально объективно оценить шум комплектной системы охлаждения.

Установленные в «Центурион» вентиляторы выполнены достаточно качественно и во время их работы слышен только шум воздушного потока. Скорость вращения переднего вентилятора составляет 1700 об/мин, а заднего – 1200об/мин. Назвать их работу бесшумной, конечно, нельзя, но, тем не менее, работают они очень тихо и практически не обращают на себя внимания.

Данный этап тестирования проводился в комнате, площадью 9 кв. метров, все имеющиеся в ней электроприборы были отключены, уличный фоновый шум был крайне низким.

Сборка системного блока

Стандартной заглушки задних портов ввода/вывода корпус предусмотрительно лишен, что позволит сэкономить немного времени на её извлечение. Материнская плата устанавливается на привычные полые шестигранники с резьбой, которые нужно самостоятельно прикрутить к стальной подложке.

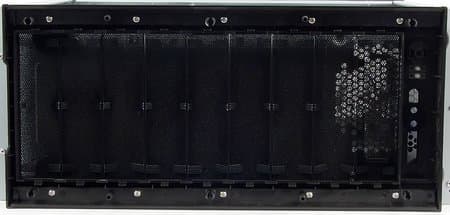

Декоративная передняя панель крепится на шести пластиковых распорках. Снять её можно как аккуратным способом, сжимая каждую распорку пальцами, или же, доверяясь официальному руководству по сборке, просто с силой потянуть панель снизу вверх. Поскольку корпус после тестирования нужно было возвращать в целости и сохранности, то пробовать грубый способ мы не решились.

Отметим, что снимается панель полностью, все порты и механизм кнопки включения размещены непосредственно на шасси. Данное решение позволяет демонтировать панель с целью промывки пылевых фильтров, не прибегая при этом к разборке корпуса.

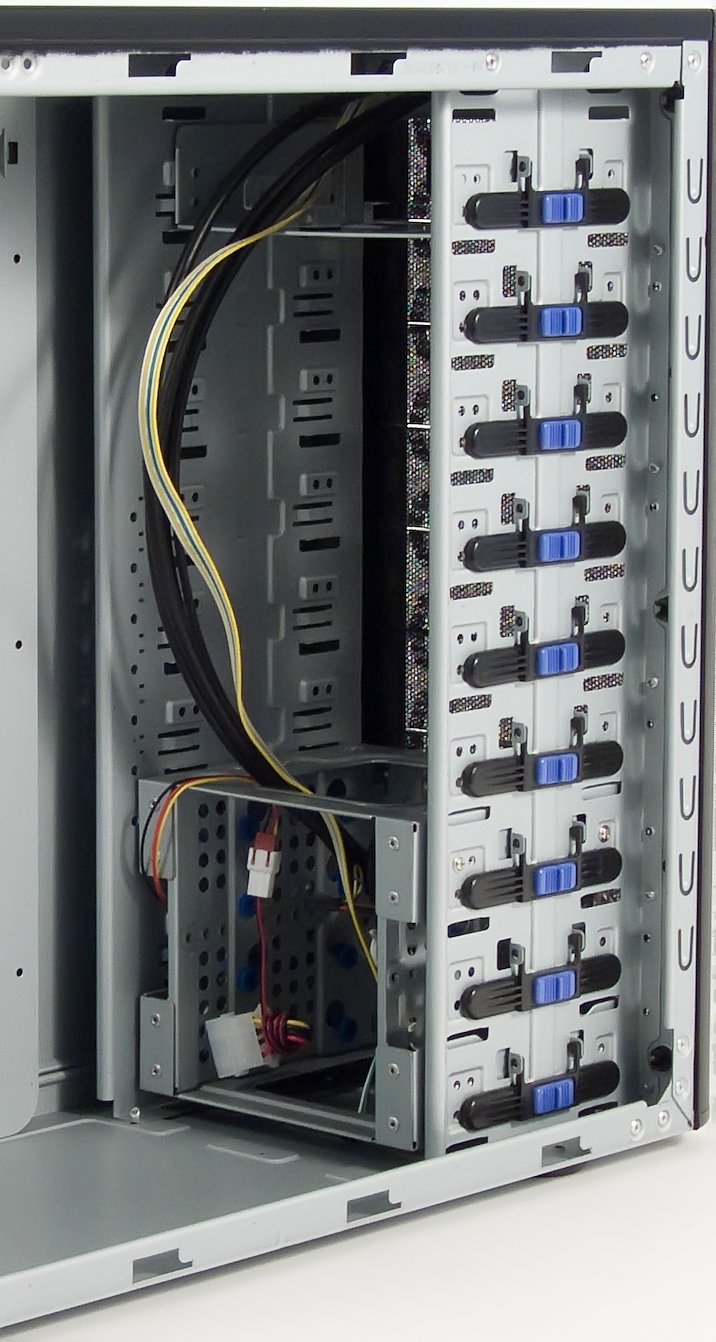

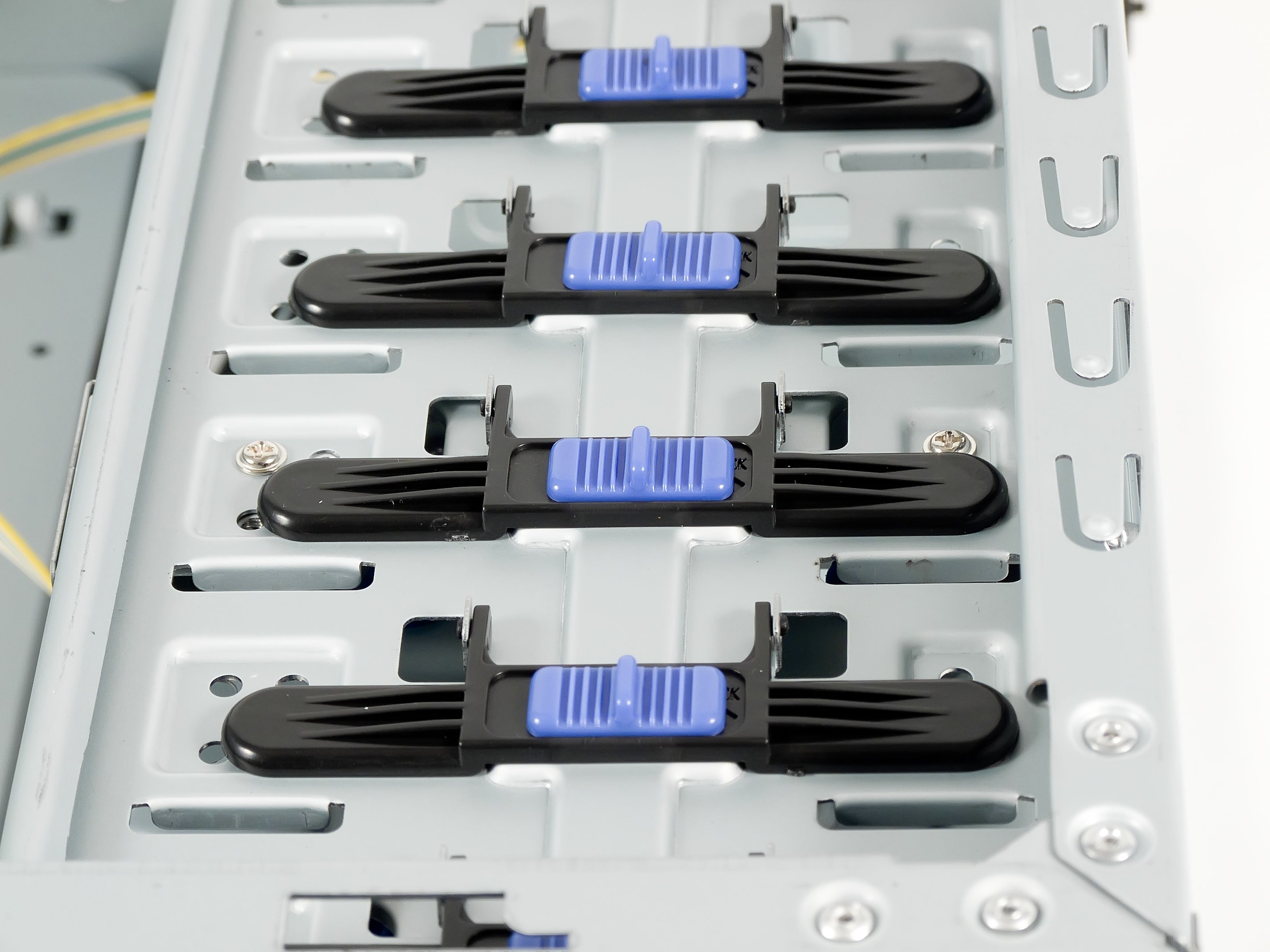

Для установки оптического привода или другого устройства в пятидюймовый отсек достаточно задвинуть его до совпадения крепежных отверстий, после чего опустить пластиковую защелку системы безвинтового крепления и защелкнуть импровизированный замок. Пользоваться такой системой по-настоящему просто, вот только качество фиксации традиционно оставляет желать намного большего. Поэтому без дополнительного укрепления позиций четырьмя винтами под крестовую отвертку мы вам обходиться не рекомендуем.

Таким же образом закреплен в корпусе лоток для трехдюймового устройства с внешним доступом. Его нужно извлечь, откинув безвинтовую защелку, привинтить устройство на четыре винта, после чего вернуть на законное место.

Корзина для жестких дисков крепится тремя комплектами защелок и, вдобавок, четырьмя винтами под крестовую отвертку. Извлекать её удобнее всего через переднюю стенку. Сами дисковые накопители прикручиваются к корзине через толстые резиновые прокладки, снижающие шум от вибрации, но ухудшающие тепловой контакт HDD с корзиной.

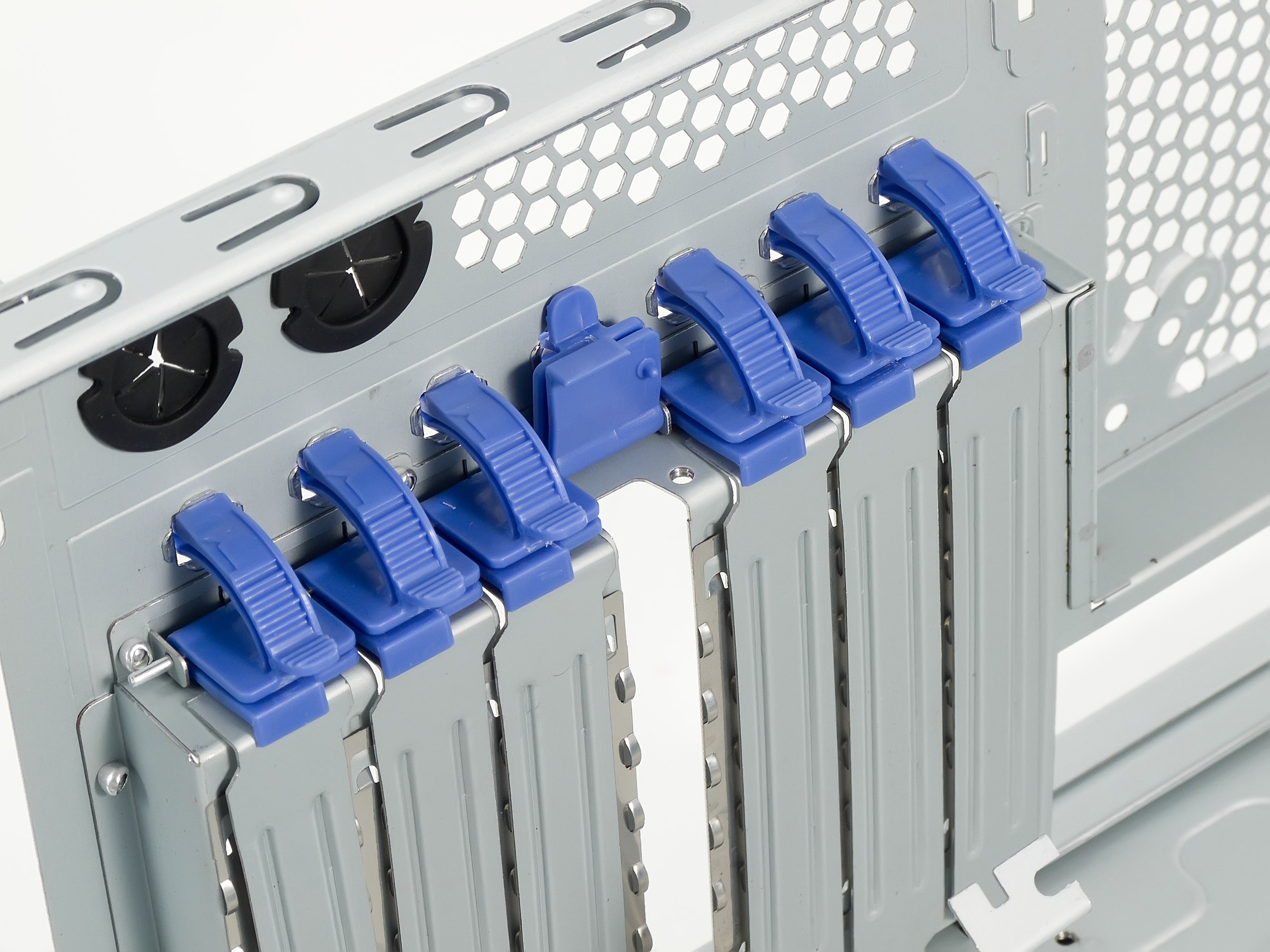

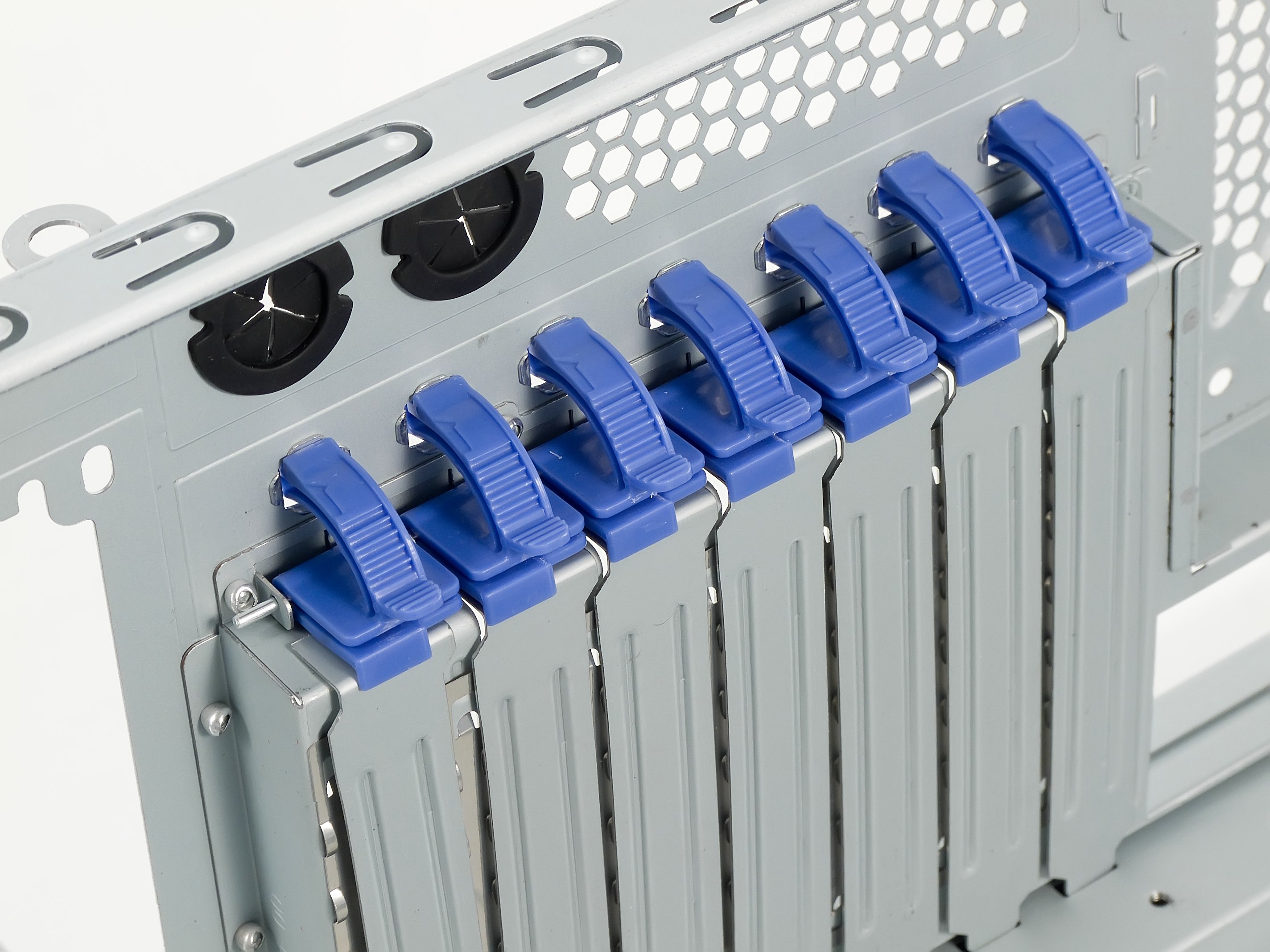

Платы расширения также крепятся безвинтовым способом. Пользоваться им не менее удобно, но еще более бесполезно: «зафиксированная» таким образом плата шатается в слоте очень сильно. Поэтому и здесь не обойтись без винта и отвертки. Что касается возможности установки «топовых» видеокарт, то с размещением графических ускорителей длиной до 30см проблем возникнуть не должно.

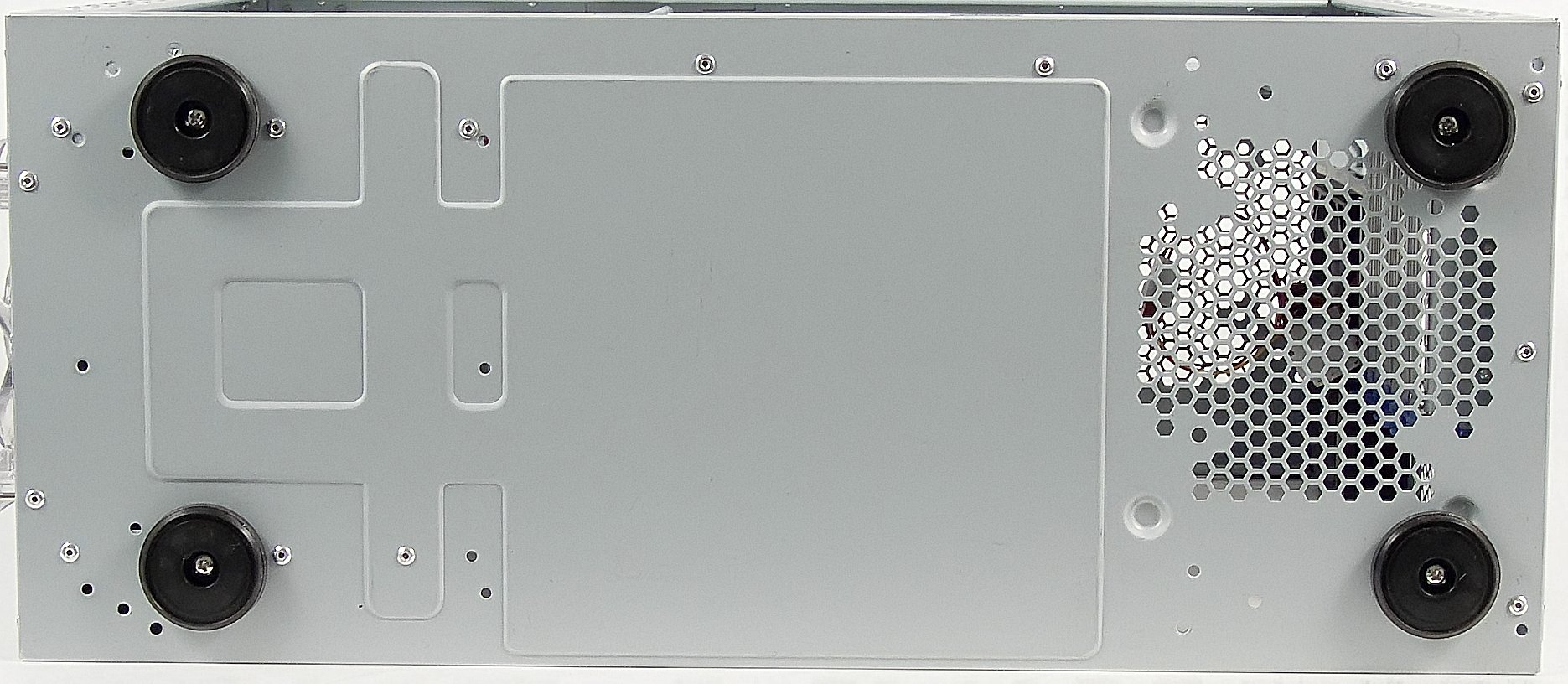

Очень интересно в Centurion 590 обстоят дела с установкой и подключением блока питания, которому в данном случае уготовлено место в нижней, а не верхней части корпуса. В случае применения модели со 120мм вентилятором, БП будет засасывать относительно холодный воздух через нижнюю перфорированную стенку корпуса. В итоге он уже не будет охлаждать (а, быть может, наоборот нагревать) ни один из компонентов системного блока и очень быстро забьется огромными клубами пыли.

Кроме того, большие проблемы могут возникнуть в связи с нехваткой длины кабелей. Ведь тянуть их нужно через весь корпус, что, как правило, не предусматривается производителями бюджетных моделей БП. В случае наличия очень длинных проводов (порядка 80см) можно воспользоваться системой аккуратной укладки проводов (cable management), проведя питающие жгуты за подложкой материнской платы и выведя сверху или сбоку только те разъемы, которые будут действительно востребованы.

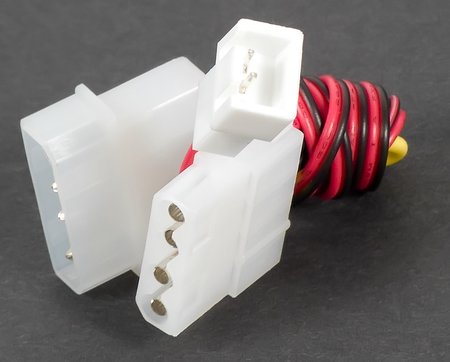

Комплектные вентиляторы крепятся к корпусу и корзине для HDD обычными винтами, в связи с чем их демонтаж и замена не представляют сложности. Подключаются они двумя способами: стандартным трехконтактным разъемом к системной плате или же четырехконтактным разъемом к блоку питания через идущий в комплекте удлинитель. Очень удачное решение.

Все фронтальные порты подключаются монолитными коннекторами, что является пусть и не самым универсальным, но определенно самым удобным решением. Аудио разъем выполнен в двух вариантах распиновки: старый AC`97 и относительно новый Intel HDA.

Тестирование системного блока с помощью программных приложений

Последний этап представляет собой тестирование с помощью программных средств, осуществляющих сильную нагрузку различных подсистем компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение внутри корпуса. Можно оценить возможности и производительность системы охлаждения корпуса. Для этого этапа будут использованы:

  • Max_Power — ATI Tool (тест 3D View) совместно с PRIME95 (два потока) в течение часа
  • COPYTEST – непрерывное копирование 108 файлов общим объемом 3,41 ГБ в течение 30 минут с одного логического раздела HDD на другой
  • Min_Power – работа компьютера в фоновом режиме с загруженной ОС

Конфигурация тестового стенда:

  • Процессор Pentium D 805 2.66 GHz
  • Кулер Zalman CNPS9500
  • Системная плата ASUSTek P5B-E
  • Видеокарта MSI GeForce 6800 GT
  • Оперативная память Corsair DDR2 533 MHz, 2048 Мб
  • Жесткий диск Seagate 160GB SATA2

На протяжении всего тестирования температура в помещении находилась на отметке в 24 градуса по Цельсию. Для обеспечения системы питанием использовался блок питания ISO 450-LPP (350Вт) со 120мм, повернутым к нижней стенке вентилятором.


Корпус успешно выдержал все испытания, обеспечив комплектующим достойный температурный режим. В случае с двумя корпусными вентиляторами можно не беспокоиться о перегреве даже в летнюю жару или при разгоне, а в безвентиляторном режиме спокойно оставлять в меру мощный и горячий ПК на ночную загрузку файлов из Интернета или же с комфортом слушать тихую музыку.

Шасси, рассчитанные на расположение блока питания в нижнем отсеке, встречаются все чаще, а значит их дополнительное тестирование вызывает все больший интерес. Помимо стандартных тестов мы провели еще два:

  • Max Power с блоком питания ISO 450-LPP, вентилятор 120мм повернут кверху.
  • Max Power с блоком питания PowerMan, вентилятор 80мм.

Цель этих тестов проста: проследить, в каком из вариантов обеспечивается наиболее комфортный температурный режим как для комплектующих, так и для самого блока питания. Под температурой PSU на диаграмме понимается максимальная зафиксированная температура на выдуве из БП.

Лидер в данном случае виден невооруженным глазом — это блок питания со 120мм, повернутым кверху вентилятором. В данном случае наблюдается минимальная температура всех комплектующих, сам БП греется меньше всего и, к тому же, ни о каких клубах пыли можно не беспокоиться.

Итоги

Подводя итог проводимого нами тестирования, можно сказать, что корпус у Cooler Master в целом получился весьма удачный. Единственный значительный недостаток – это явно завышенная цена, которая, к сожалению, складывается не из толстой стали и богатой комплектации, а из затрат на рекламу, качественную упаковку, систему безвинтового крепления, вентилятор с подсветкой и так далее…

Так же непросто придется покупателю Centurion 590 с выбором подходящего блока питания, потому что многие из имеющихся в свободной продаже недорогих (до 50$) БП не смогут обеспечить достаточную для удобной сборки длину питающих кабелей.

В сильные стороны «Центуриона» можно записать достаточно продуманную и тихую систему охлаждения, стильный и аккуратный дизайн, сталь достаточной для отсутствия ощутимых дребезжаний толщины и наличие легко снимающихся пылевых фильтров на передней панели.

 Средняя текущая цена (количество предложений) в московской рознице: Н/Д(0)



Корпус Cooler Master Centurion 590 предоставлен
российский представительством Cooler Master
