Обзор корпуса Cooler Master Mystique 631


Продукция компании Cooler Master достаточно хорошо известна в нашей стране. Помимо корпусов данная компания предлагает также кулера для процессоров, корпусные вентиляторы, блоки питания, аксессуары для корпусов.

Сегодня мы познакомимся с корпусом Mistiquie, произведенным данной компанией. Вообще, серия Mistiquie базируется на однотипном шасси, но при этом различные модели имеют разный дизайн, что в общем вполне логично.



Физические параметры
Ширина 205 мм
Высота 445 мм
Длина 480 мм
Масса 6,3 кг

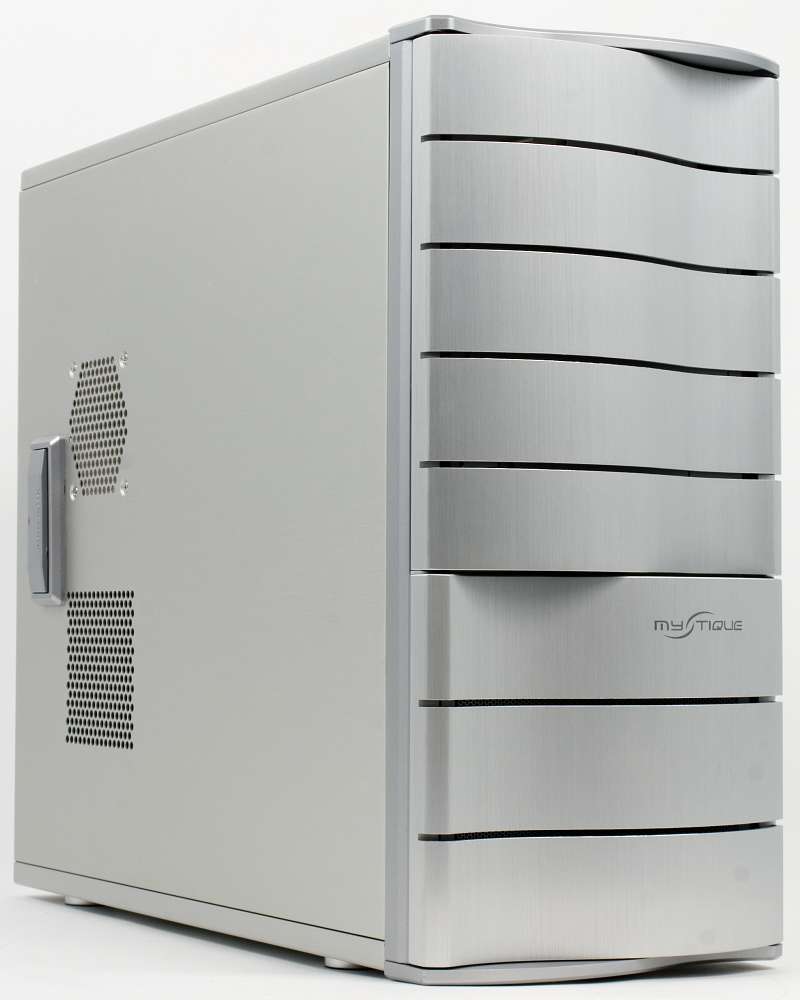

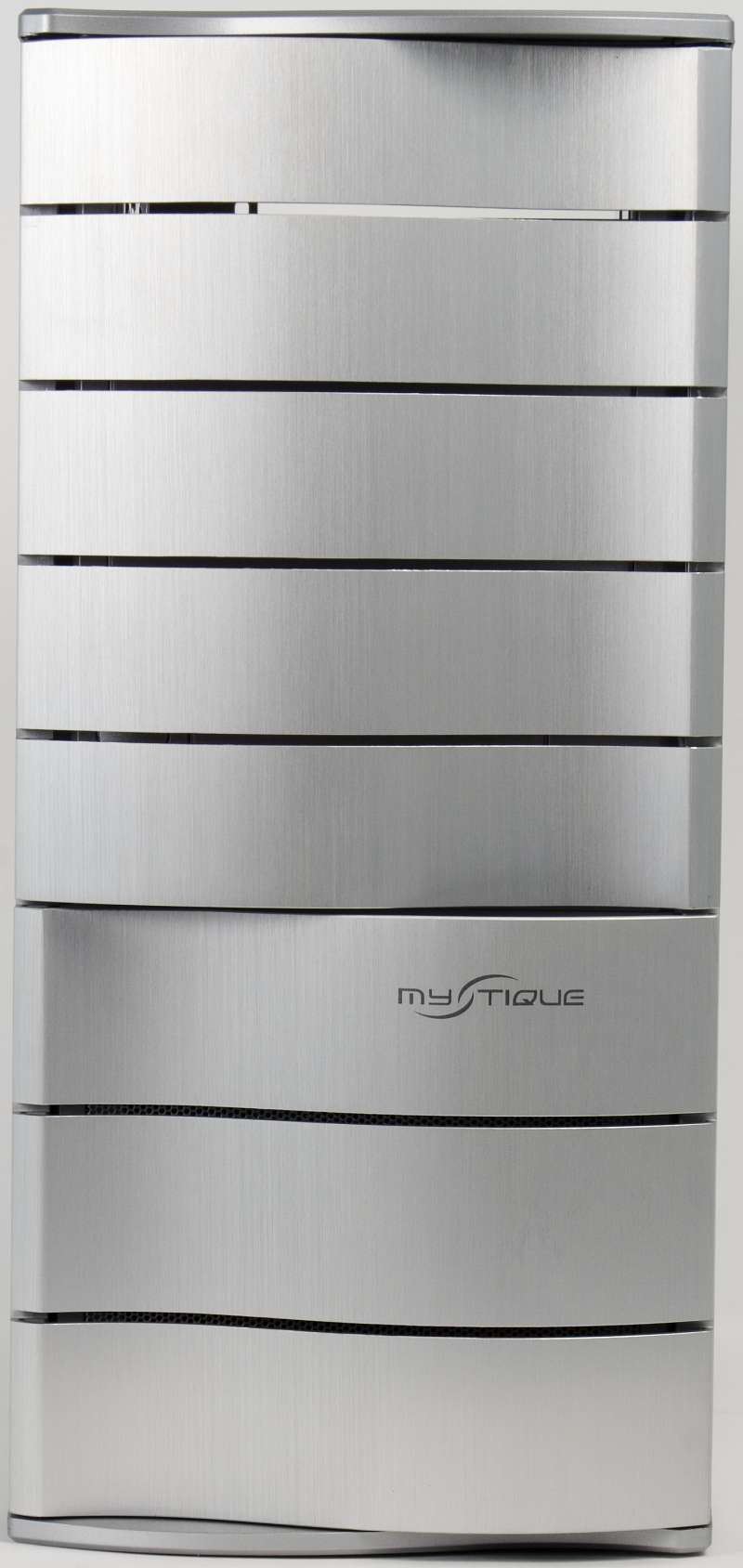

Дизайн же именно модели Mistiquie 631, участвующей сегодня в тестировании очень приятен для глаз и можно сказать весьма лаконичен, так как какие-либо аляповатые и вычурные решения здесь отсутствуют, а композиция из волнообразных кривых линий на передней панели, голубой подсветки и серебристого цвета всего корпуса, который в общем то ближе к мягкому серому, приятно успокаивает и навевает приятные мысли.

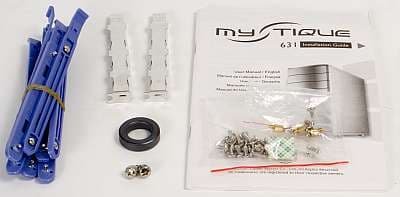

Корпус поставляется в глянцевой коробке, все щели которой старательно заклеены скотчем. Из комплекта поставки стоит отметить только два вентилятора типоразмера 120, больше ничего особо примечательного не прилагается.

Кстати, о подсветке… В данном корпусе на передней стенке шасси установлен 120 мм вентилятор с голубой подсветкой и через переднюю стенку шасси и пылевой фильтр производится подсветка нижней части передней панели, в которой имеются сквозные отверстия в виде нешироких щелей. В данной случае идея была качественно реалирована, и при прохождении света через конструктивные элементы корпуса, он рассевается таким образом, что подсветка нижней части передней панели получается достаточно ровной и умеренно яркой, такой что по глазам в затемненной комнате свет не бьет, но и при включенном свете остается заметной.

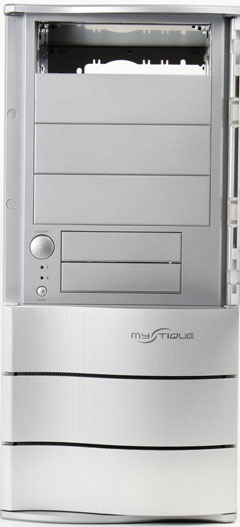

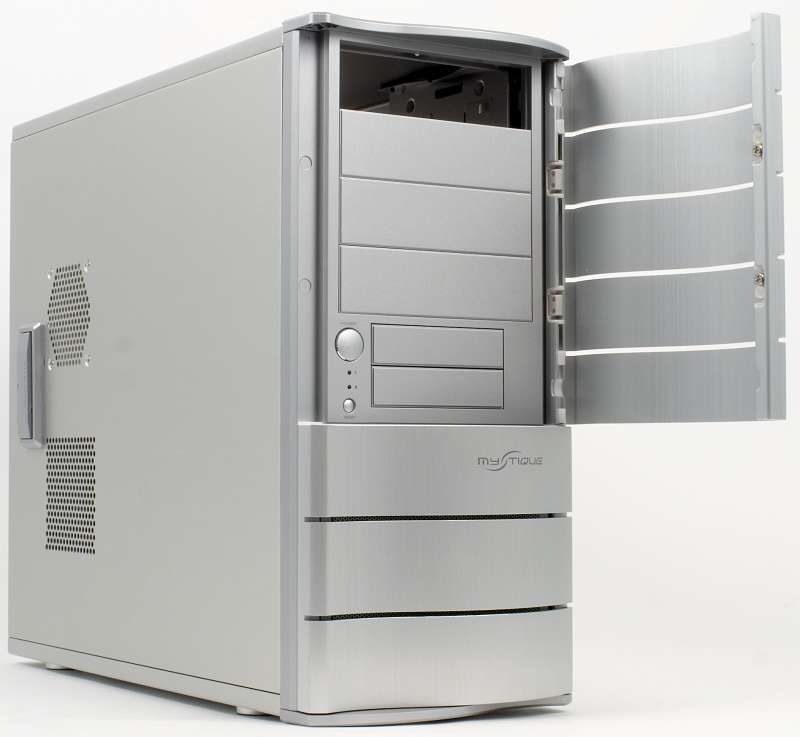

Передняя панель в данном корпусе выполнена достаточно оригинально. Основа конструкции - пластик, из которого собственно и изготовлена рамная часть панели. Однако при этом пластиковая основа накрыта крышкой из алюминия, которая в нижней части панели закреплена наглухо над вентиляционным отверстием, при этом воздух проходит как сверху и снизу, так и через отверстия-щели. Верхняя же часть алюминиевой крышки выполнена в виде двери, под которой собственно и находится пластиковая передняя панель с соответвующими отсеками для установки комплектующих и периферии.

Также хочется отметить наличие магнитных фиксаторов алюминиевой дверцы в закрытом положении. С внутренней стороны дверцы имеются два пластиковых элемента, в которые вкручены стальные винты, а также установлены амортизаторы удара из материала похожего на силикон.

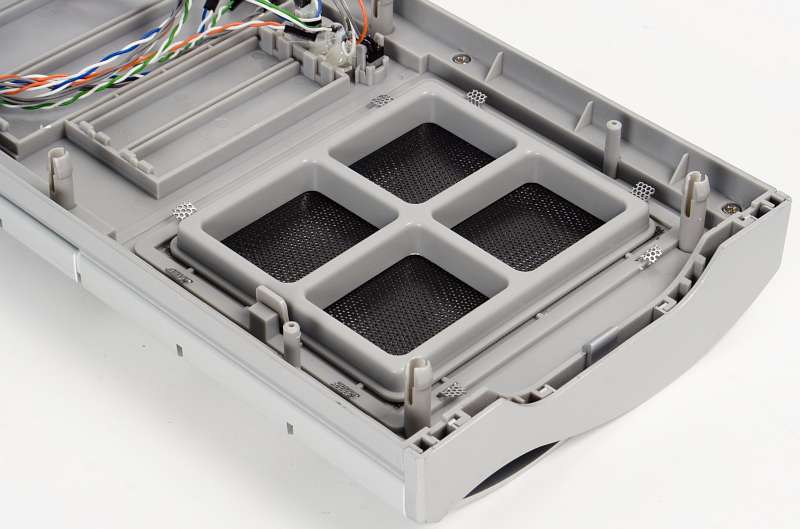

С внутренней стороны передней панели расположен двухслойный металлический пылевой фильтр, состоящий из двух сеток. Та, что покрупнее несъемная, а ту, что помельче можно снять, но для этого потребуется снимать всю переднюю панель, что не всегда удобно.

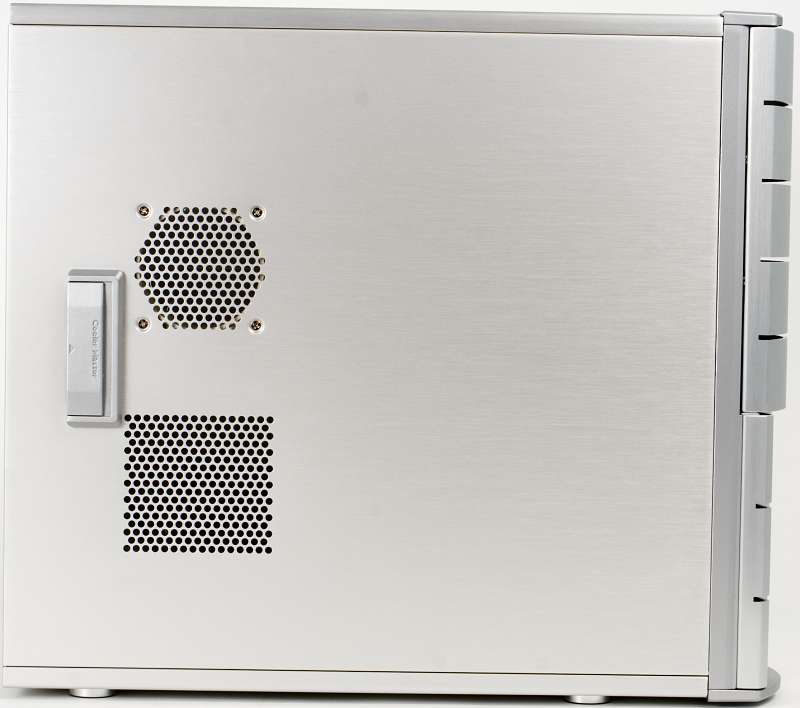

Правая стенка корпуса имеется два вентиляционных отверстия, расположенных на стандартных местах, причем пылевыми фильтрами они не оснащены. Данная стенка крепится посредством запорного устройства, оснащенного ручкой, и двух винтов с накатной головкой. Левая стенка корпуса каких-либо особенностей лишена, но при этом хочется отметить удачную конструкцию боковых стенок в плане сопряжения их с шасси. В данном случае нужно просто совместить переднюю часть стенки и соответствующие пазы в шасси около передней панели и захлопнуть стенку, не мучаясь с попаданием в пазы сверху и снизу, как это часто бывает.

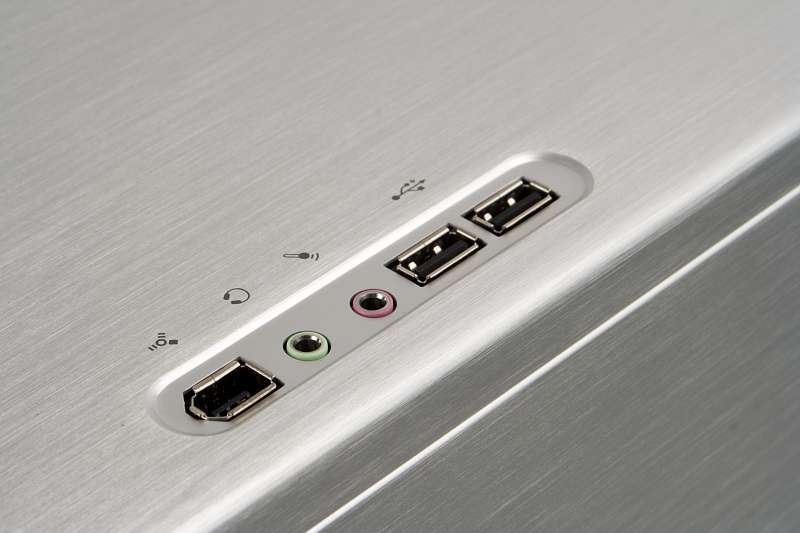

Внешние порты ввода/вывода у данного корпуса расположены на верхней стенке. В их состав входит:

  • 1 FireWire
  • 2 USB
  • 2 Audio

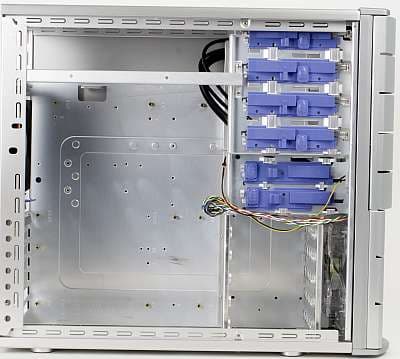

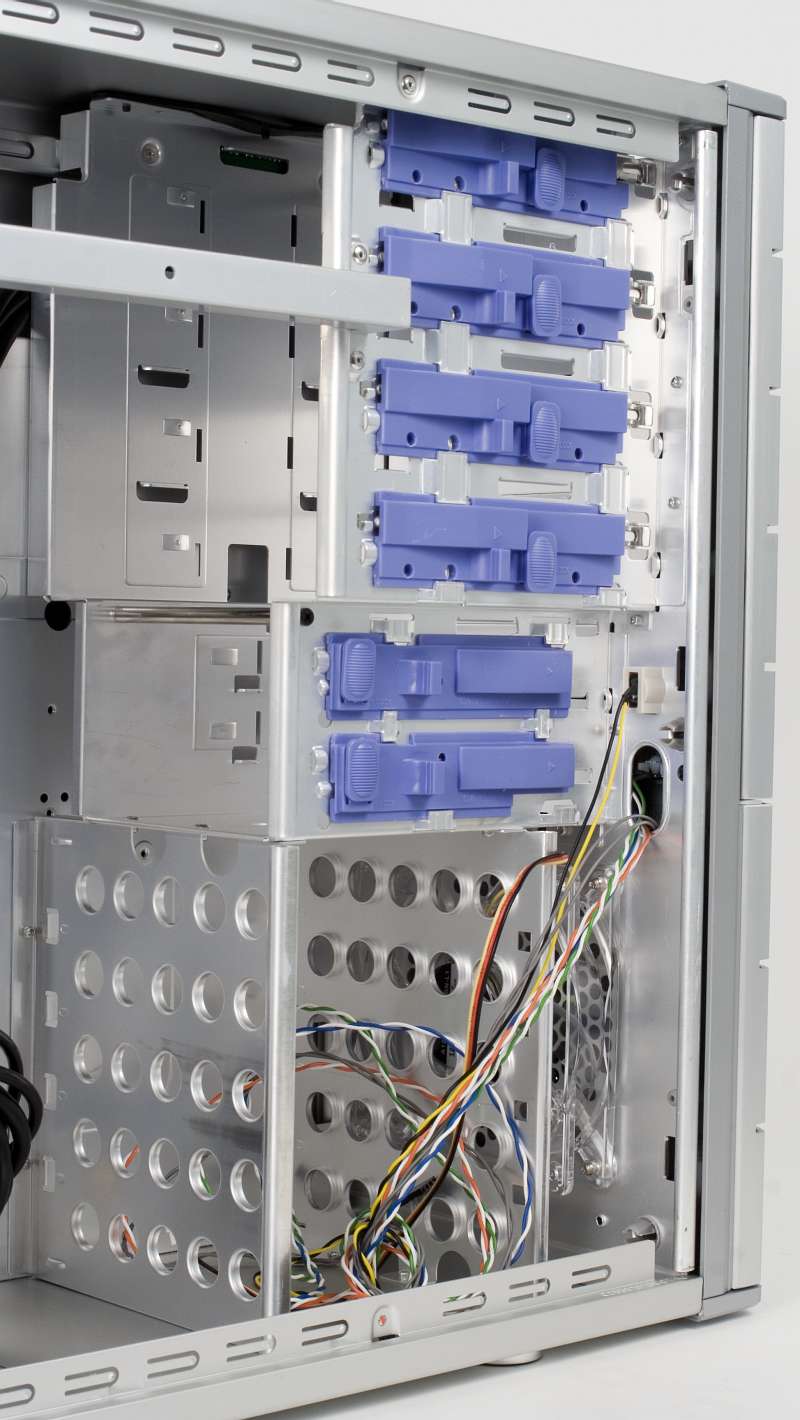

В корпусе предусмотрено 4 отсека с внешним доступом для устройств типоразмера 5,25 дюйма, крепление устройств безвинтовое, однако имеются отверстия, позволяющие закреплять устройства при помощи винтов. Также в корпусе имеются 2 отсека с внешним доступом для устройств типоразмера 3,5 дюйма, крепление устройств безвинтовое.

Для установки жестких диском в корпусе предусмотрена соответствующая несъемная корзина с четырьмя посадочными местами, крепление жестких дисков осуществляется посредством пластиковых салазок.

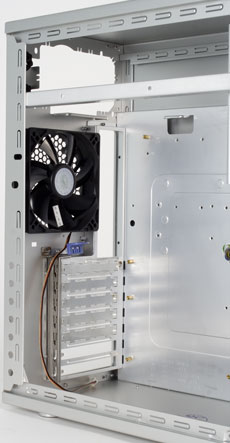

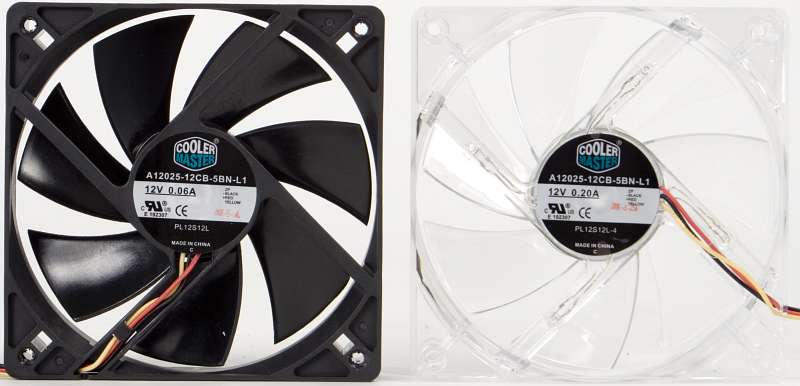

Система охлаждения корпуса оснащена двумя 120 мм вентиляторами, крепящихся на винтах, со скорость вращения 1200 оборотов в минуту, причем передний вентилятор установлен непосредственно напротив корзины для жестких дисков, что должно благоприятно сказаться на их температуре.

Вентиляторы имеют стандартный трехконтактный разъем (для подключения к системной плате), однако в комплекте поставки имеются два переходника-удлинителя, позволяющие подключить вентиляторы непосредственно к блоку питания посредством разъмов, называемых в народе молекс.

Тестирование эргономических характеристик системы вентиляции корпуса

При работе вентиляторов на номинальной скорости (питание от 12 В) шум имеет низкий уровень и что не менее важно его спектр не раздражает вообще(чем то напоминает шум ветра).

При работе вентиляторов на пониженных оборотах (питание от 5 В), уровень шума находится на границе слышимости.

Данный этап тестирования проводился с комнате площадью 18 кв. метров, все имеющиеся в ней электроприборы были отключены, уличный фоновый шум был также крайне низкий.

Сборка системного блока

Перед установкой системной платы необходимо удалить заглушку I/O Shield, заботливо установленную производителем. Жалко только, что забота пропадет зря, так шансы на то, что компоновка портов системной платы и конфигурация заглушки корпуса совпадут, равны нулю.

Для установки системной платы используем стандартные министйки-шестигранники из желтоватого материала. После чего устанавливаем плату и закрепляем ее комплектными винтами.
Подключение внешних портов ввода/вывода реализовано в данном корпусе следующим образом:

  • USB — один девятиконтактный разъем
  • FireWire — один девятиконтактный разъем
  • Audio — девятиконтактный разъем HD Audio,девятиконтактный разъем AC'97, жгут проводов с однопиновыми разъемами

В общем за удобство подключения внешних портов ввода/вывода можно смело поставить отлично.

Переходим к установке накопителей и плат расширения.

Как было сказано выше для установки устройств в отсеки с внешним доступов используется безвинтовая система крепления, она представляет собой горизонтально, относительно отсека, перемещающуюся пластиковую планку, на которой расположен вертикально перемещающийся фиксатор.

В принципе, алгоритм работы данной системы интуитивно понятен, причем около фиксатора расположена поясняющая надпись. Нареканий на качество фиксации, в данном случае, нет.

Правда, к сожалению, в отсеки с внешним доступом типоразмера 3,5 дюйма установить жесткие диски не представляется возможным.

Установка жестких дисков при помощи пластиковых салазок нареканий также не вызывает, правда было бы неплохо, если салазки оказались все же стальными, а не пластиковыми. Да и корзина съемная не помешала бы.

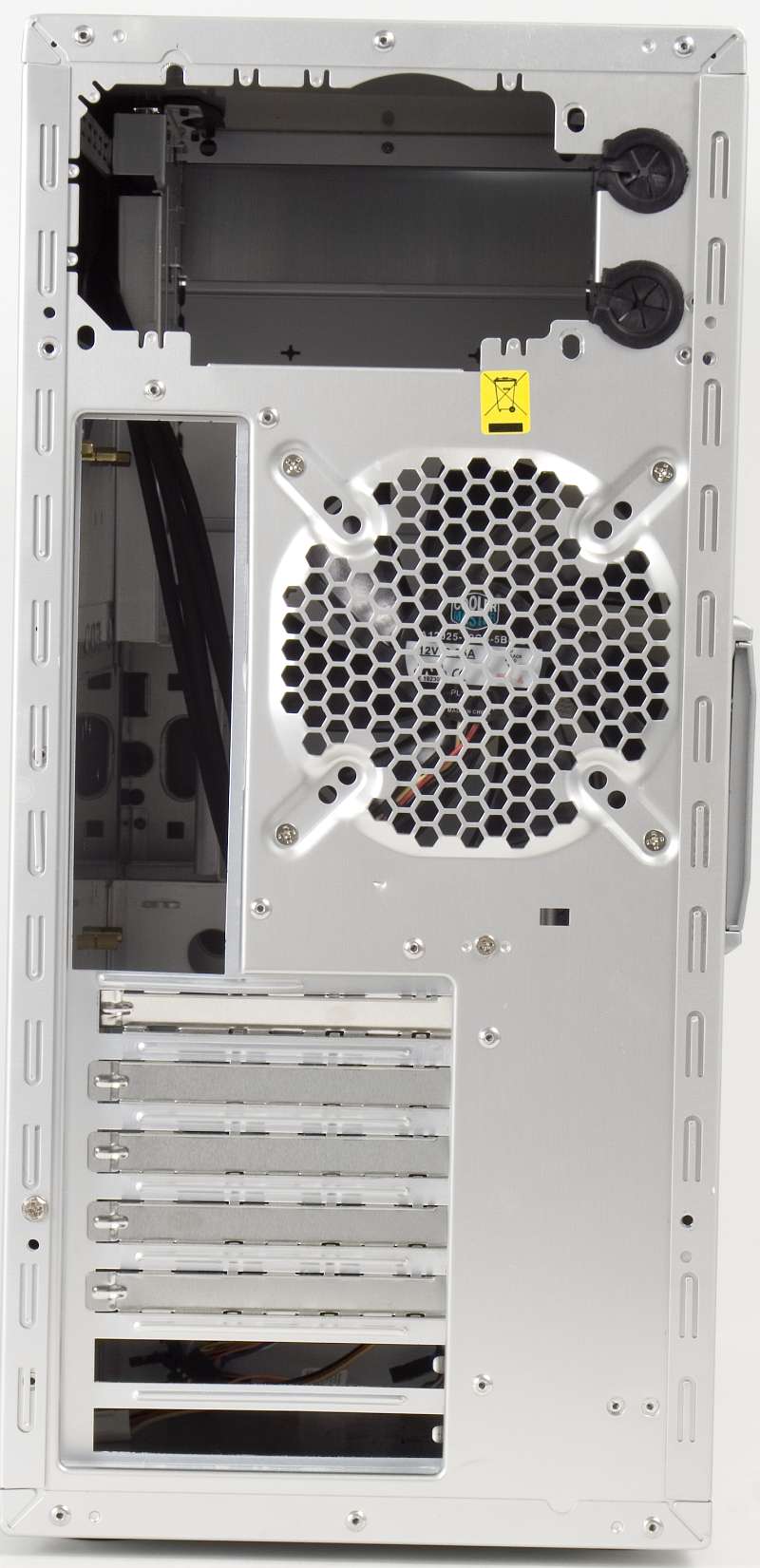

Крепление плат расширения количеством до семи осуществляется также при помощи безвинтовой системы крепления, однако предусмотрена возможно крепить платы и обычными винтами.

Безвинтовая система представляет собой цельнометаллическую конструкцию (не алюминий) в виде планки Г-образной формы, которая защелкивается на торце блока монтажных отверстий карт расширения после поворота на петлях. Рукоятка планки покрыта пластиком, что повышает удобство ее использования.
Качество работы безвинтовой системы крепления достаточно неплохое, во всяком случае умеренное механическое воздействие с внешней стороны на закрепленную плату, она выдерживает без особых проблем.

Установка блока питания в данном корпусе возможна только при снятой системной плате, поэтому первое, что рекомендуется сделать при сборке — это установить блок питания на его законное место.

Тестирование системного блока с помощью программных приложений

Последний этап представляет собой тестирование с помощью программных средств, осуществляющих сильную нагрузку различных подсистем компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение внутри корпуса. Соответственно можно оценить возможности и производительность системы охлаждения корпуса. Для этого этапа будут использованы

  • FarCry — тестирование на различных уровнях в течение часа, разрешение 1024 на 768
  • ATI Tool — тест 3D View в течение часа
  • COPYTEST — непрерывное копирование 176 файлов общим объемом 1,88 ГБ в течении 30 минут с одного раздела HDD на другой

Конфигурация тестового стенда:

  • Процессор Intel PD 805
  • Кулер Thermaltake Big Typhoon
  • Системная плата Intel 955X
  • Видеокарта ATI X800
  • Оперативная память DDR2 Corsair XMS2, 2 два модуля по 512 Мб
  • Жесткий диск Samsung 160JJ 160 ГБ
  • Блок питания Chieftec GPS-550AB-A..

В данном случае система вентиляции тестировалась в двух конфигурациях:

  • с комплектными 120 мм корпусными вентиляторами
  • без установленных корпусных вентиляторов

Как можно заметить на приведенных диаграммах, система вентиляции корпуса в стандартном режиме хорошо справляется с охлаждением системного блока. Каких-либо излишне высоких значений температуры компонентов не наблюдается, а температура жесткого диска не превышает 32 градусов

При отключении корпусных вентиляторов температура видеоадаптера и процессора практически не изменяются, в то время, как температура жесткого диска повышается и достигает района 40 градусов, однако в целом его температурный режим можно признать удовлетворительным при такой конфигурации системы вентиляции корпуса.

Итоги

Подводя итоги можно сказать, что у компании Cooler Master получился весьма неплохой корпус, правда ничего оригинально кроме дизайне передней панели в нем нет, но возможно это и к лучшему.

Из его достоинств стоит отметить гармоничный и в тоже время запоминающийся дизайн, тихую и достаточно эффективную систему охлаждения, достаточно удобную сборку и наличие отверстий для шлангов СВО, которые возможно кому то пригодятся.

Из недостатков можно отметить жесткость конструкции, уступающую традиционным стальным корпусам, несъемную корзину для HDD, что практически не мешает установке последних, и, пожалуй, полностью пластиковые салазки для жестких дисков. Недостатки эти скорее можно считать особенностями конструкции, чем реально мешающими факторами.

В целом компоновка данного корпуса имеет много похожего с компоновкой наиболее современных традиционных стальных корпусов стоимостью в районе 80 безусловных единиц.

И все было бы совсем неплохо, если бы не цена на данный корпус... Но тут уже каждый решает для себя, что ему нужно.

Средняя текущая цена (количество предложений) в московской рознице: Н/Д(0)



Корпус Cooler Master Mystique 631 предоставлен компанией ПИРИТ-Дистрибуция
