Корпус Cooler Master Silencio 551



Корпус Cooler Master Silencio 551

Полная галерея наших фотографий этой модели
Данная модель на сайте производителя
Технические характеристики

На примере модели 652S мы уже рассказывали про серию корпусов CoolerMaster Silencio, предназначенную для сборки компьютеров с минимальным уровнем шума: само название серии происходит от испанского слова, означающего «молчание, тишина». Корпуса той или иной серии одного производителя редко бывают очень уж разными по конструкции, поэтому сравнений при описании избежать не получится.

Знакомство с образцами мы обычно начинаем с поиска информации на официальном сайте производителя. Но в данном случае нас постигла досадная неудача: в самых разных региональных разделах сайта упоминаний про Silencio 551 (RC-551-KKN1) найти не удалось, хотя в российской рознице этот корпус на момент написания обзора был представлен достаточно широко.

Подсказка нашлась в инструкции: оказалось, что это одна из модификаций корпуса Silencio 550 (RC-550-KKN1/KKN2/WWN1), наиболее заметное отличие которой в отсутствии окраски внутренних частей боковых стенок, всех элементов шасси, а также задней стенки. Когда-то подобное было нормой: внутренности корпусов окрашивались редко, и сейчас их серо-стальной цвет способен вызвать ностальгические чувства у сборщиков со стажем.

Есть и небольшие отличия в наборе крепежа, имеющемся в комплекте, но всё это не объясняет разницы в весе: согласно данным из инструкции, модель 551 на четыреста граммов легче. Согласно той же инструкции, во всех трех вариантах Silencio 550 есть док-станция, устанавливаемая в один из пятидюймовых слотов; вообще-то 400 граммов для такого узла многовато, но это единственное отличие, способное объяснить разный вес двух моделей.

Надо сказать, что в русскоязычном разделе описание начинается с таинственной фразы «Silencio 550, также как и Silencio 550 — это среднеразмерные корпус , способный …», и очень похоже, что имелись в виду как раз 550 и 551, но почему-то и в номерах ошибка, да и с множественным-единственным числом путаница. Уточнить на англоязычной странице невозможно: там подобной вводной фразы нет вовсе, а страница на немецком языке упоминает только 550 без всяких «также как и».

Правда, это не единственный пример нестыковок. В спецификации Silencio 550 на русскоязычной странице есть четкая запись «3.5″ X-Dock: нет», однако док-станция показана на одной из имеющихся фотографий. Англоязычная страница вообще не содержит упоминаний док-станции, хотя фотография тоже имеется, а страница на немецком языке содержит упоминание 3,5″ X-Dock в описательной части и соответствующую фотографию, хотя в спецификации этот немаловажный узел не упомянут.

В общем, сотрудникам компании, отвечающим за наполнение сайта, явно следовало бы навести порядок.

Одно можно сказать совершенно определенно: в доставшейся нам модели Silencio 551 док-станции нет. А жаль.

Корпус 551 поставляется в единственном варианте наружной расцветки — черном. Модификаций с прозрачными окнами в левой боковой стенке ни для одной из моделей Silencio не предлагается: это противоречило бы «малошумящей» направленности серии.

В комплекте много всякой всячины. Крепеж на этот раз рассортирован по пакетикам, есть десять одноразовых стяжек и спикер для системной платы. В отличие от 652S, адаптер для установки 3,5-дюймовых устройств в пятидюймовый слот отсутствует. Инструкция также на 21 языке, и вновь с очень мелкими и плохо читаемыми иллюстрациями, а ряд сведений, включая спецификацию, представлен только на двух языках (без русского). Об остальном содержимом коробки с принадлежностями мы расскажем ниже.

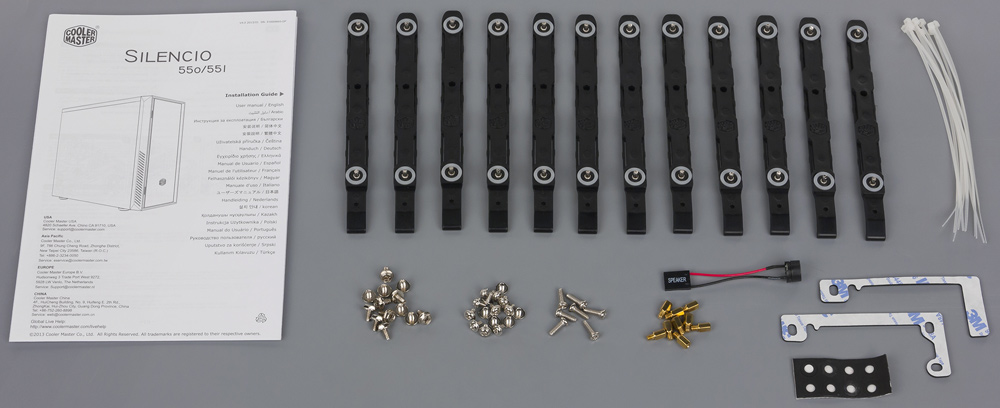

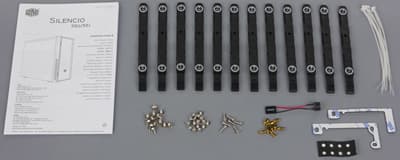

Комплектация

Упаковка бюджетная: обычный картон, простенькое монохромное оформление. По бокам коробки есть прорези для захвата руками при переноске.

Компоновка

Корпус Cooler Master Silencio 551 — это miditower с нижним расположением блока питания, рассчитанный на установку системных плат форматов ATX/microATX и имеющий семь прорезей для плат расширения. Вертикальной прорези для планок с дополнительными портами ввода-вывода, которую мы видели в 652S, здесь нет.

Все три пятидюймовых отсека имеют выход на лицевую панель. Для 3,5-дюймовых устройств такого выхода нет, но это, как и в 652S, до некоторой степени компенсируется наличием встроенного картовода для SD-карт.

Как и в 652S, отсек для HDD/SSD поперечный, семиместный, состоит из двух частей: стационарной нижней на 3 и съемной верхней на 4 диска. Но на этом сходство и заканчивается.

Никаких переставляемых стенок уже нет, обе части отсека 3,5-дюймовые, верхнюю при установке длинных видеокарт или других плат расширения можно лишь удалить совсем. То есть сделано так, как во множестве других корпусов.

Накопители устанавливливаются с помощью салазок. Правда, привычных пластиковых или металлических поддонов с крепежными элементами для диска и защелками для фиксации в отсеке здесь мы не встретим — по крайней мере, когда речь идет о 3,5-дюймовых HDD/SSD. Роль салазок здесь играют планки, закрепляемые по бокам накопителя и имеющие выступающие за его пределы слегка изогнутые рукоятки.

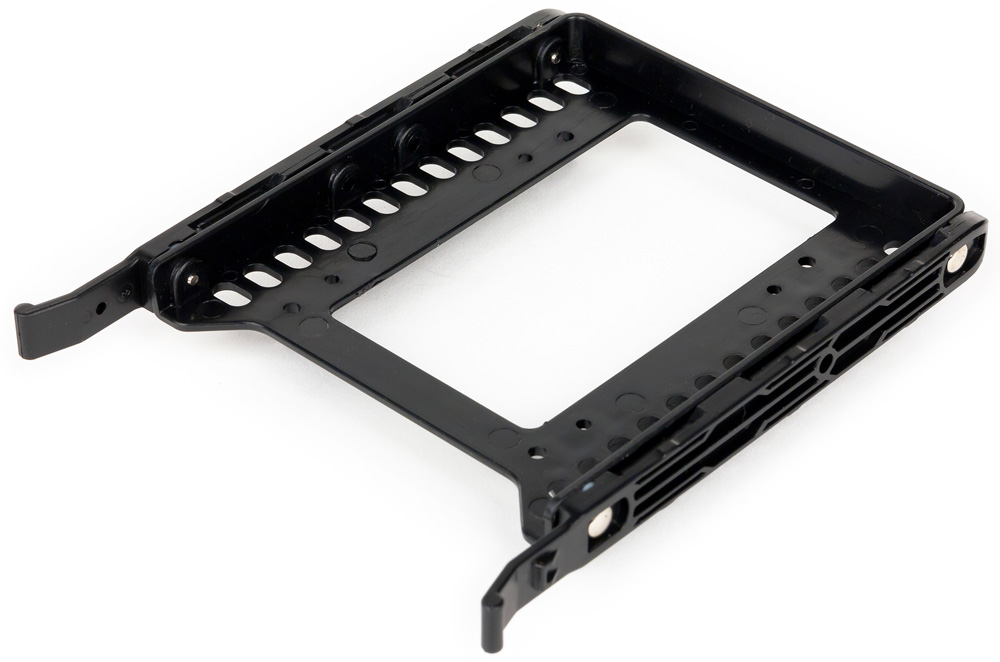

Понятно, что для 2,5-дюймовых дисков такое не годится, поэтому предусмотрена одна переходная площадка для крепления сразу двух таких накопителей. Сама площадка устанавливается на нижнее место в любом из отсеков с помощью всё тех же планок, в другие места ее поставить можно лишь при отсутствии нижележащего накопителя.

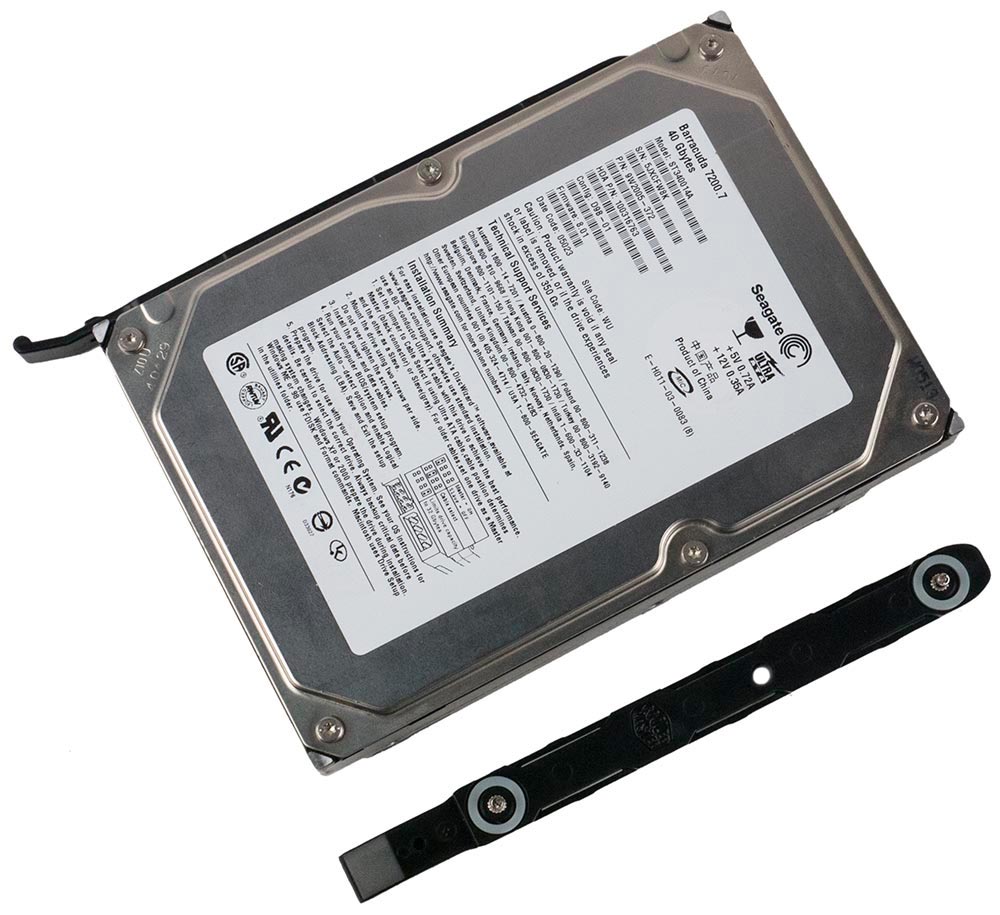

Крепление накопителей

Итак, несмотря на наличие семи посадочных мест, накопителей можно установить восемь.

Каких-то дополнительных мест для крепления HDD или SSD любой размерности в корпусе нет, разве что можно использовать свободные пятидюймовые отсеки, но с применением отдельно приобретаемых переходников-адаптеров.

И это для немалого количества владельцев будет довольно огорчительным фактором: дело в том, что при установленной верхней части дискового отсека максимальная длина видеокарт составит всего 281 мм (это подтверждает и наш замер, но, конечно, с учетом разъема дополнительного питания, если он расположен в торце платы). То есть для установки очень многих современных видеокарт четырехместный отсек придется снимать, и тогда количество устанавливаемых дисков сократится либо до трех 3,5-дюймовых, либо до четырех, но при условии, что два из них будут 2,5-дюймовыми.

Если же отсек снят, то реальных ограничений для видеокарт не будет: их длина крайне редко превышает 300 мм, а свободного места будет на целых 10 см больше.

Высота процессорных кулеров в таблице характеристик несколько занижена: там значится всего-то 154 мм, а расстояние от подложки системной платы до противоположной стенки составляет 180 мм. То есть сам кулер явно может быть и миллиметров на 10–12 выше, в зависимости от конкретной платы и процессора. Возможно, в спецификации учитывалось следующее: установке очень высоких кулеров в некоторой степени может помешать довольно толстый слой звукопоглощающего материала, наклеенного на внутреннюю поверхность левой боковой крышки.

Конструкция

Габариты CoolerMaster Silencio 551 — 210(ш) × 452(в) × 505(г) мм, включая выступающие элементы, то есть корпус заметно меньше, чем 652S, особенно в высоту. В элементах шасси использована сталь толщиной 0,65 мм, боковые стенки чуть толще — 0,7 мм, однако из-за меньших габаритов общая жесткость корпуса получилась примерно на том же уровне, что и у 652, то есть неплохой. Вес по нашему замеру меньше заявленных 8,8 кг — у нас получилось 8,4 кг, и даже вместе со всеми принадлежностями, уложенными в коробку, до обозначенного в спецификации значения вес не дотягивает.

Как и все другие модели серии, внешне корпус выглядят скромно, но не примитивно. Конечно, не обошлось без крупного серебристо-серого логотипа компании, размещенного спереди.

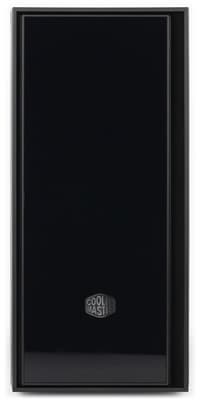

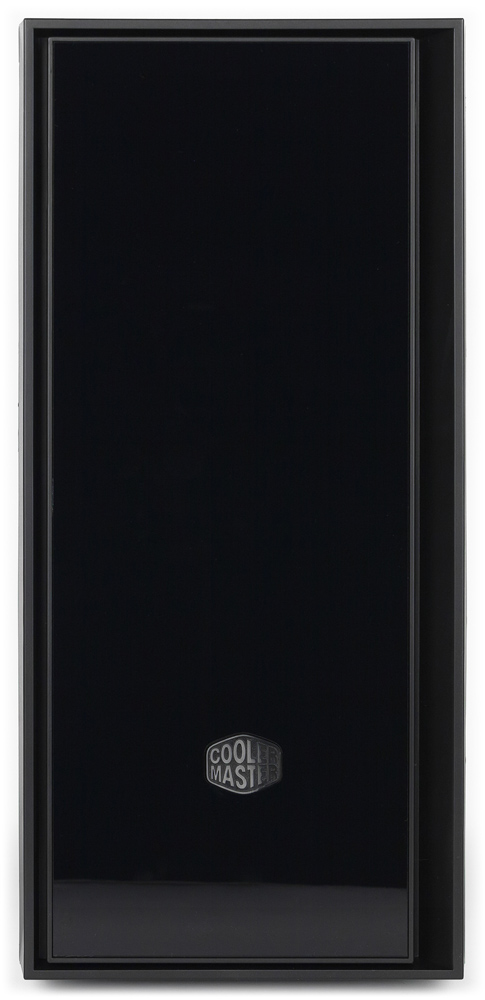

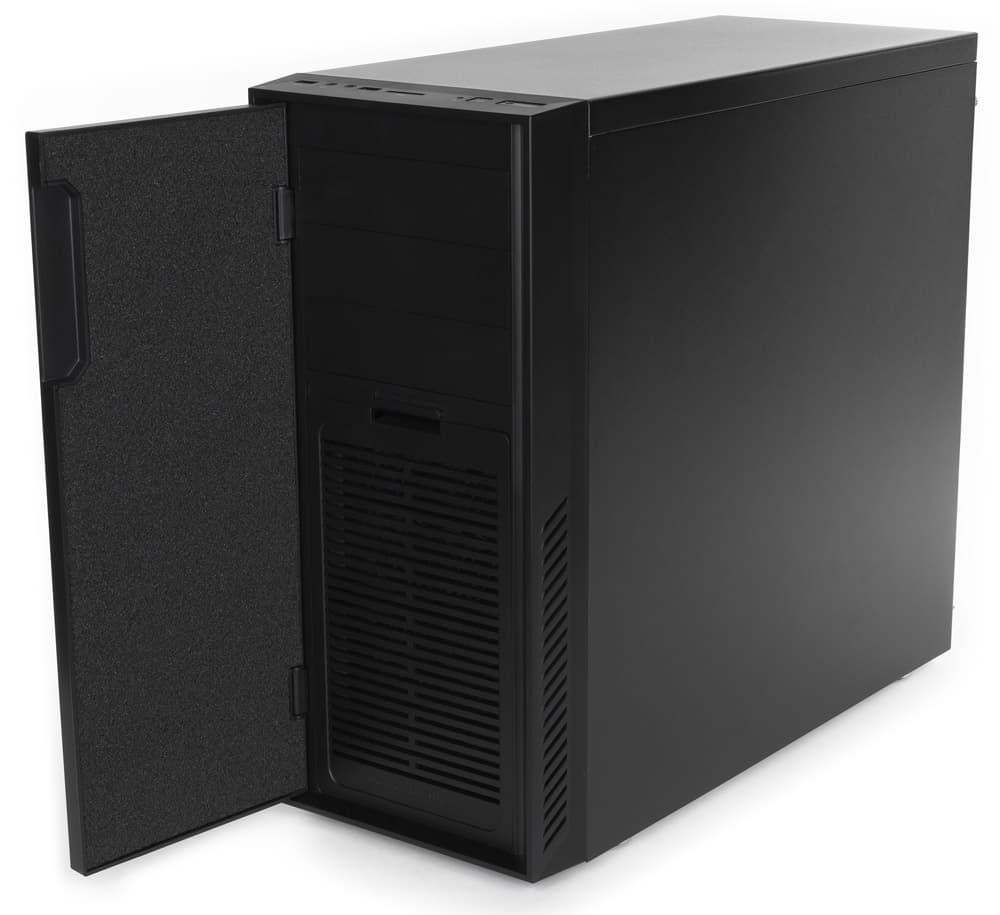

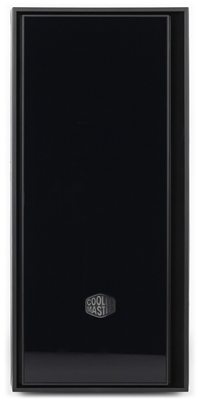

Вид спереди                 Вид спереди

Фронтальная панель очень напоминает 652S: такая же дверца, чуть смещенная влево. Но окаймляющая рамка имеет зазоры уже не с трех, а со всех сторон, причем справа пошире, чтобы было удобнее захватить дверцу пальцами при открывании. Промежуток между рамкой и дверцей также немного скошеннный, однако здесь кромки без глянца, и можно было бы говорить о большей практичности, если бы вся наружная поверхность дверцы не была глянцевой.

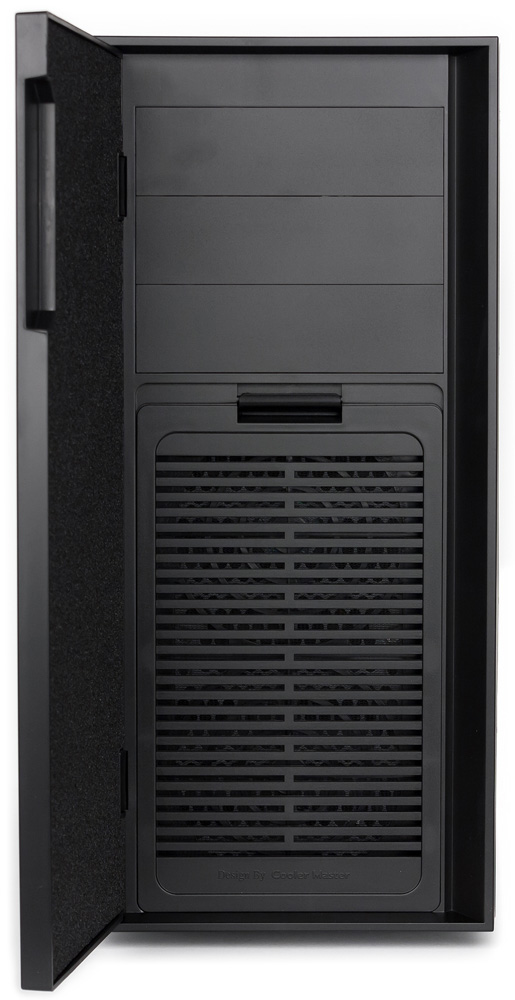

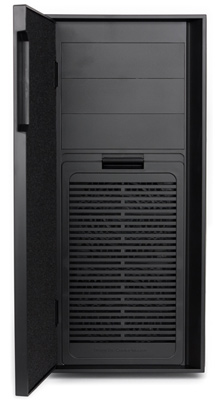

Лицевая панель и дверца

Дверца также открывается справа налево, без возможности перевесить ее на другую сторону, поэтому выбор мест расположения корпуса относительно оператора тоже ограничен: тянуться справа через открытую дверцу не очень-то удобно. Зазор между внутренней поверхностью дверцы и собственно фронтальной панелью минимальный, как и в 652S; для оптических накопителей это проблем не создаст, а вот, например, с реобасами (устройствами управления скоростью вращения вентиляторов), имеющими сильно выступающие элементы — ручки регуляторов, проблемы гарантированы: они не позволят закрыть дверцу.

Сама дверца пластиковая, довольно толстая, открывается на угол около 100 градусов, а изнутри она оклеена слоем звукопоглощающего материала.

Фиксация есть только в закрытом положении, с помощью магнитов, достаточно сильных для удержания, но не заставляющих прикладывать избыточные усилия при открывании. Каких-то амортизаторов, призванных уменьшить стук при закрывании, не предусмотрено, но если сравнивать с 652S, то жалеть об этом особо не приходится: там амортизаторы есть, но толку от них мало.

Верхняя панель корпуса целиком металлическая и сплошная, без отверстий.

Панель управления находится на верхней кромке пластиковой лицевой панели, однако организована она иначе, чем в 652S: портов USB меньше, за счет чего на эту панель вынесены кнопки и индикаторы.

Перечислим справа налево: широкая кнопка Power со встроенным синим светодиодным индикатором, небольшая квадратная кнопка Reset, белый индикатор дисковой активности, прорезь для SD-карт, порт USB 2.0, два аудиоразъема, замыкает ряд порт USB 3.0.

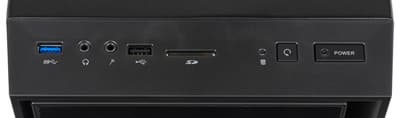

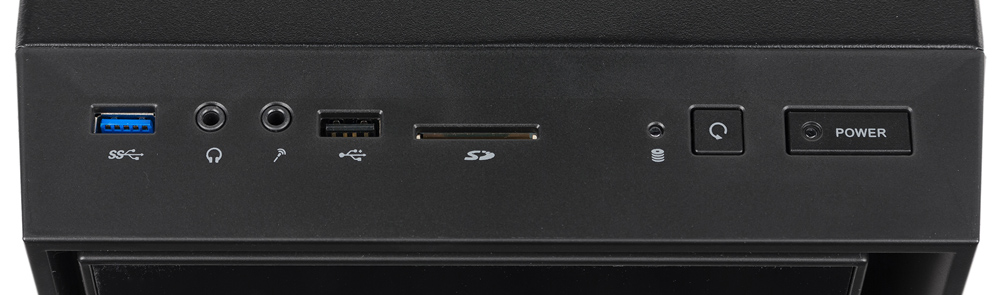

Панель управления

Высота корпуса не очень велика, но при настольном размещении сидящему человеку, даже если он ростом выше среднего, придется вытягивать шею, чтобы увидеть разъемы, индикаторы и кнопки.

Порты USB позволят одновременно подключать широкие устройства, но не исключено, что при этом использование аудиоразъемов окажется невозможным.

Большой свободный ход кнопки Power снижает вероятность срабатываний от случайных прикосновений, однако усилие нажатия небольшое, и пользоваться кнопкой вполне удобно. А вот Reset явно рассчитана так, чтобы случайно нажать ее было нельзя: и размер, и свободный ход препятствуют этому.

Ножки у корпуса пластиковые, с широкими и довольно толстыми резиновыми вставками, вполне способными сыграть роль амортизаторов.

Система вентиляции

Корпус штатно укомплектован всего двумя 120-миллиметровыми вентиляторами. Их тип в спецификации не уточняется, указан лишь единственный параметр: скорость вращения 800 оборотов в минуту. Подключаются они стандартными трехконтактными разъемами к системной плате, но в комплекте есть два переходника с коннекторами Molex male+female для подключения к блоку питания. Штатного контроллера частоты вращения нет, подсветки тоже.

Расположены они стандартно. Один вентилятор, нагнетающий, закреплен на внутренней поверхности передней стенки шасси и предназначен либо для охлаждения накопителей в верхней части стойки, для чего в ее стенках предусмотрены широкие окна, либо для дополнительного охлаждения видеокарт, если эта часть дисковой стойки удалена.

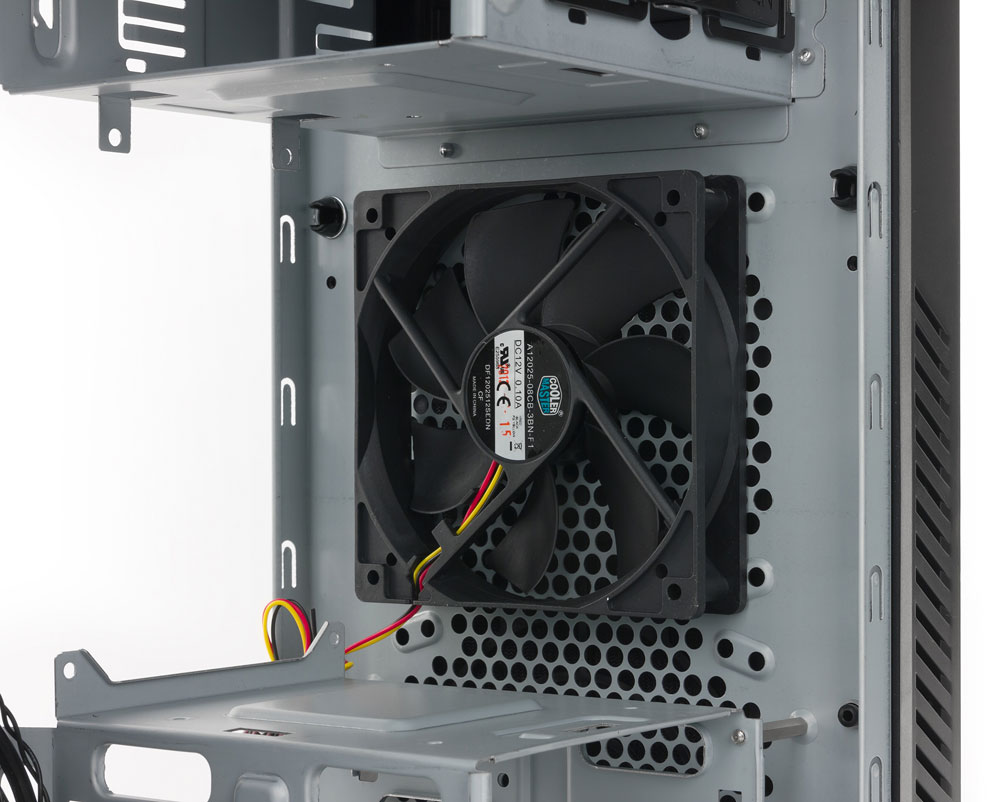

Фронтальный вентилятор

В спецификации сказано, что этот вентилятор можно удалить, и тогда максимальная длина видеокарт составит 427 мм. Теоретически это так, но практически видеокарту с длиной, существенно превышающей даже не 400, а 300 миллиметров, надо еще найти, поэтому с этой точки зрения фронтальный вентилятор лучше оставить на месте.

Второй вентилятор вытягивает нагретый воздух из зоны расположения процессорного кулера и расположен на задней стенке.

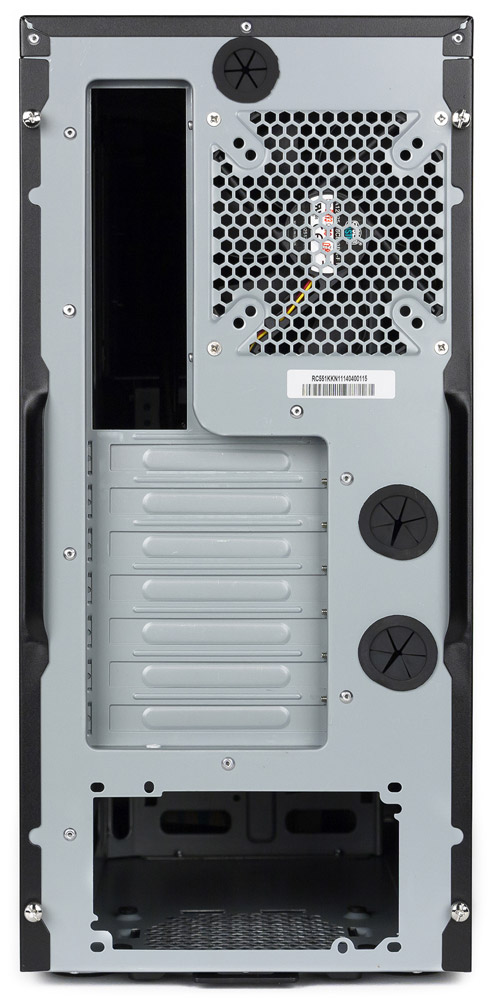

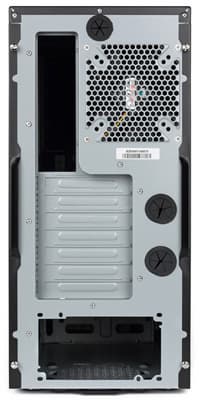

Вид сзади

Возможности модификации системы охлаждения богатыми не назовешь. Спереди можно поставить еще один такой же вентилятор (правда, саморезы для его крепления сборщик должен искать сам) либо заменить оба одним 140-миллиметровым. Задний вентилятор можно поставить и меньшего размера — 80 или 92 мм.

Итак, вентиляторов в корпусе 551 не может быть больше трех. Вряд ли есть смысл ставить это в упрек: большее количество вентиляторов потребовало бы и большего количества отверстий, что противоречило бы идеологии серии Silencio, направленной на минимизацию шумов. Конечно, корпус 652S в этом плане более универсален — у него есть несколько перфорированных областей, штатно закрытых крышками, и при необходимости установки компонентов с высоким тепловыделением крышки можно снять и поставить в этих местах вентиляторы. Однако за такую возможность приходится платить.

Возможность установки систем жидкостного охлаждения в инструкции и спецификации не оговаривается, есть лишь упоминание отверстий на задней стенке шасси. Добавим, что эти отверстия закрыты резиновыми заглушками.

Оснастить фильтрами столь небогатую систему вентиляции не представляет труда. Правда, для фронтальных вентиляторов приходится учитывать наличие дверцы, не имеющей отверстий. Как и в 652S, эта проблема решена наличием ряда прорезей в боковых поверхностях пластиковой лицевой панели, но фильтр в этом месте сделан разумнее. Он по-прежнему выполнен в виде рамки, доступной при открытой дверце и закрепляемый единственной защелкой. Однако собственно фильтр, сделанный из капроновой сетки, на пару сантиметров отстоит от наружной декоративной решетки, что позволило обеспечить фильтрацию потоков воздуха, попадающих и через боковые прорези, и даже через имеющийся на нижней кромке панели вырез для захвата рукой при снятии.

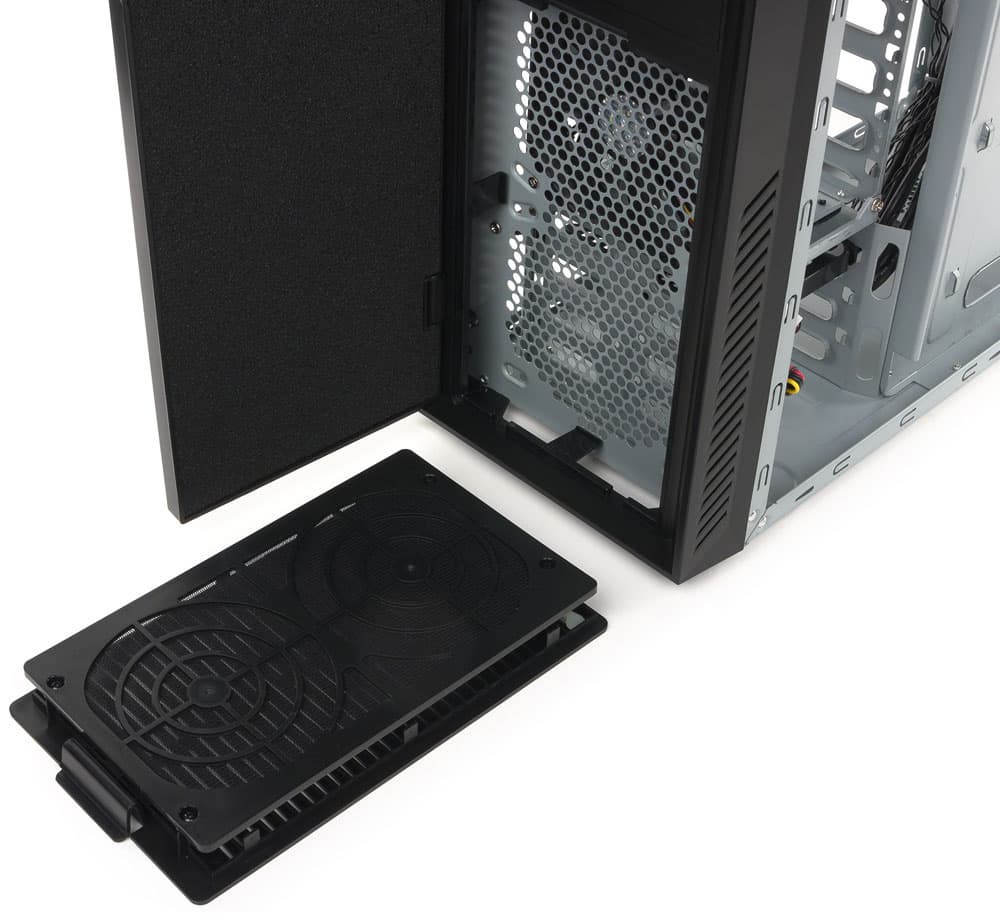

Фронтальный фильтр

Теоретически этот фильтр можно обслуживать отдельно от наружной декоративной решетки, к которой он крепится четырьмя саморезами, однако гораздо проще обслуживать всю эту конструкцию в сборе.

Второй и последний фильтр закрывает отверстия в днище шасси, находящиеся в месте установки блока питания. Конструктивно это также пластиковая рамка с капроновой сеткой, которая вставляется сзади снизу, а потому легко может быть извлечена для обслуживания.

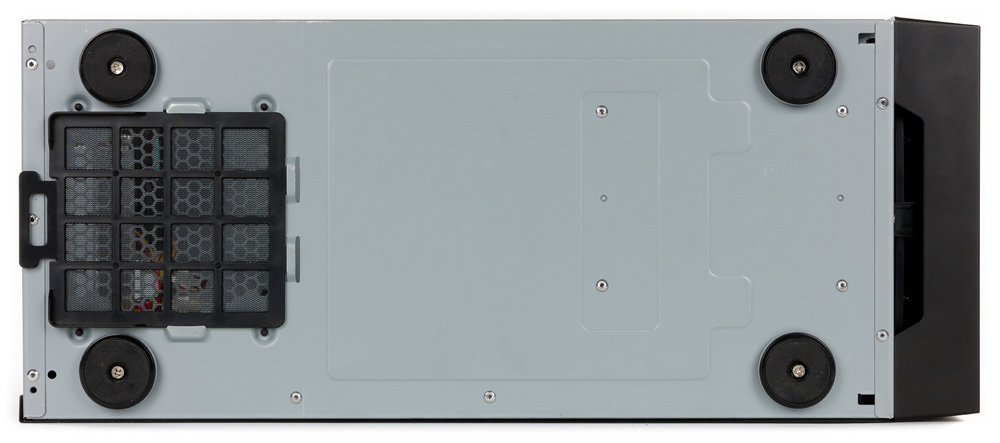

Нижний фильтр

Каких-либо дополнительных отверстий попросту нет: ни на задней стенке, ни в заглушках слотов расширения. И даже декоративные пластиковые заглушки пятидюймовых слотов сделаны сплошными, в отличие от решетчатых у 652S. Таким образом, Silencio 551 полностью «заточен» на создание компьютеров с минимальным уровнем шума.

Сборка системного блока

Боковые крышки корпуса крепятся системой пазов и гребенок, а фиксируются парами винтов с накатными головками, позволяющими открутить их без отвертки. На задней кромке есть выступы, за которые можно ухватиться пальцами при снятии. Крышки жесткие, особых проблем с перекосами при снятии и установке не возникает. На обеих крышках изнутри наклеен звукопоглощающий материал, причем у левой крышки он рельефный, и его средняя толщина больше.

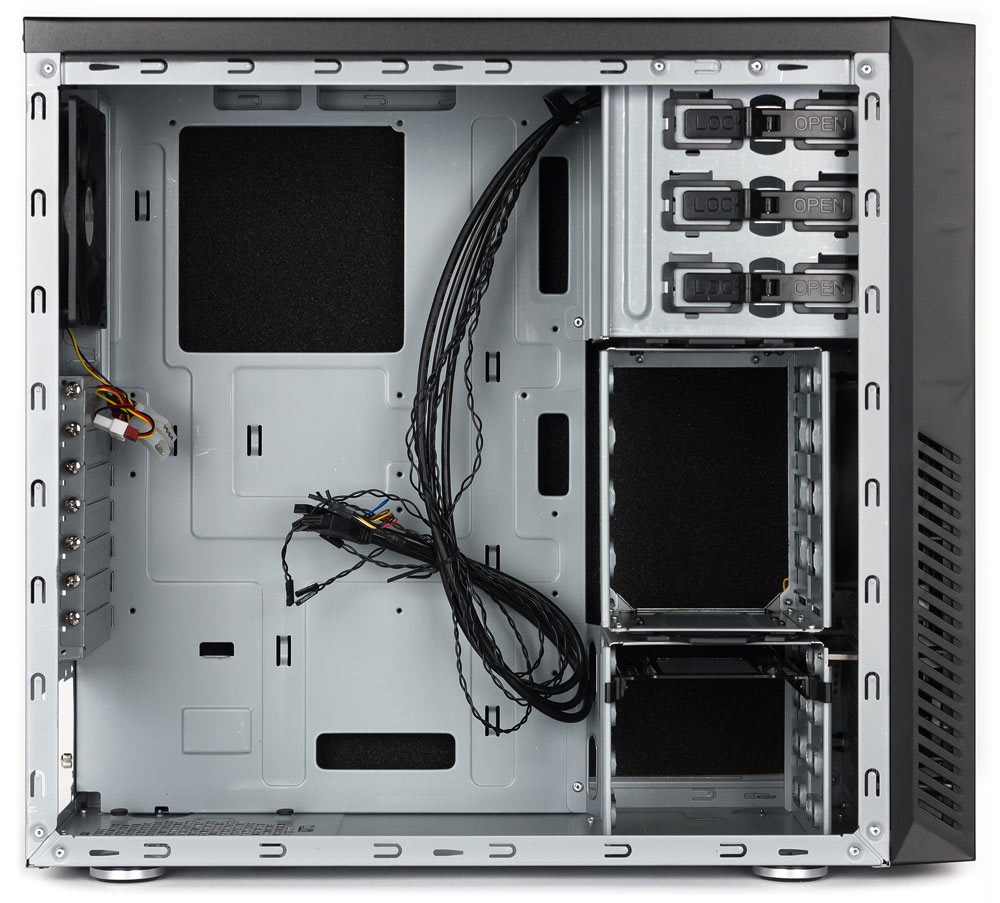

Вид изнутри слева

Блок питания крепится винтами к задней стенке в нижней части шасси, устанавливать его можно вентилятором вверх или вниз, до или после монтажа системной платы. Для уменьшения вибраций есть не только амортизирующие наклейки на штампованных выступах днища, облегчающих позиционирование БП при установке, но и специальные прокладки, устанавливаемые по периметру прорези для задней стенки блока питания. Есть также восемь резиновых колечек, которые для снижения вибраций можно установить в точках крепления вентиляторов.

Каких-либо заглушек, которые придется выламывать, в корпусе нет — ни в отверстии для портов ввода-вывода системной платы, ни в пятидюймовых слотах шасси, а прорези для плат расширения снабжены многоразовыми заглушками, закрепленными винтами с накатными головками.

Предустановленных стоек для системной платы нет, их придется устанавливать сборщику — в комплекте имеется девять штук, вот только переходника на шестигранник для крестовой отвертки на этот раз нет.

В области процессора подложка системной платы имеет прямоугольный вырез, который позволит установить или демонтировать некоторые типы кулеров без снятия самой платы.

Внешние разъемы корпуса подключаются экранированными кабелями с монолитными коннекторами, для аудио предусмотрены подключения HD Audio и AC'97. Порты USB 2.0 и 3.0 корпуса, равно как и картовод, подключаются к внутренним разъемам системной платы. Картовод и порт USB 2.0 заведены на один сдвоенный коннектор, а для единственного порта USB 3.0 использован 19-контактный разъем, то есть второй порт, заведенный на соответствующий коннектор системной платы, использовать уже не удастся.

Часть проводов и кабелей можно будет спрятать за подложкой, для чего предусмотрены три отверстия, на заглушках для которых решили сэкономить. Прикреплять пучки кабелей можно комплектными одноразовыми стяжками к штампованным ушкам.

Накопители в пятидюймовых слотах с левой стороны фиксируются удобными защелками, причем достаточно прочно. Но есть и возможность дополнительного крепления винтами справа.

Пластиковая лицевая панель крепится шестью круглыми пластиковыми защелками, по три с каждой стороны. Снять ее не составляет труда, однако отложить ее в сторону помешают провода, подходящие к кнопкам, индикаторам и разъемам. Правда, панель не закрывает доступа к каким-либо элементам, включая фронтальные вентиляторы и их крепеж, поэтому снимать ее придется вряд ли.

Пластины салазок крепятся к 3,5-дюймовым накопителям и 2,5-дюймовому переходнику-адаптеру штырьками, в местах установки которых есть силиконовые амортизирующие элементы. Пластик немного пружинит, не давая установленной пластине выпасть, однако есть возможность и дополнительного крепления одним винтом с каждой стороны, причем винт можно пропустить и через стенку отсека, где есть соответствующее отверстие, что позволит полностью исключить возможность выпадения диска из стойки даже при значительных вибрациях. Но это, конечно, уменьшит оперативность смены дисков в стойке.

Крепление накопителей

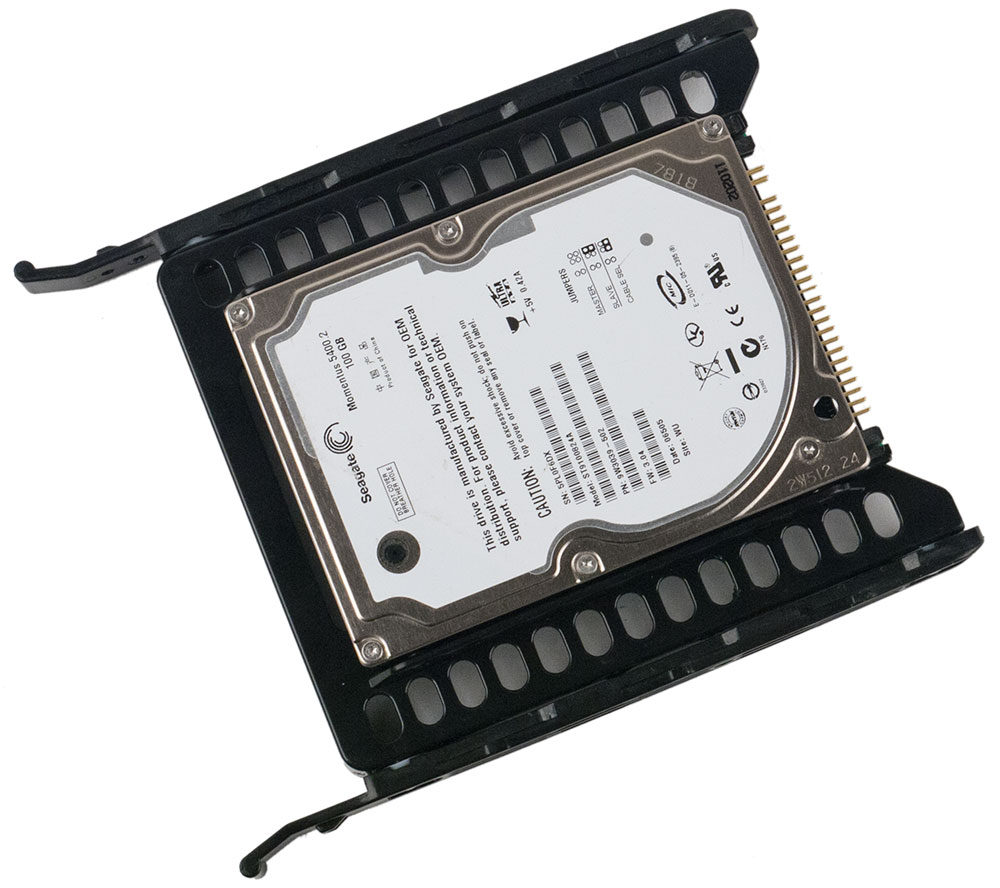

2,5-дюймовые HDD или SSD к адаптеру крепятся винтами, один снизу и второй с боков. Напомним только, что адаптер с такими дисками можно устанавливать либо на нижнее место в обеих частях стойки, либо придется отказаться от установки 3,5-дюймовых накопителей на нижележащее посадочное место.

Крепление накопителей

Для подключения можно использовать SATA-кабели как с прямыми, так и с Г-образными коннекторами: справа остается достаточно места для тех и других.

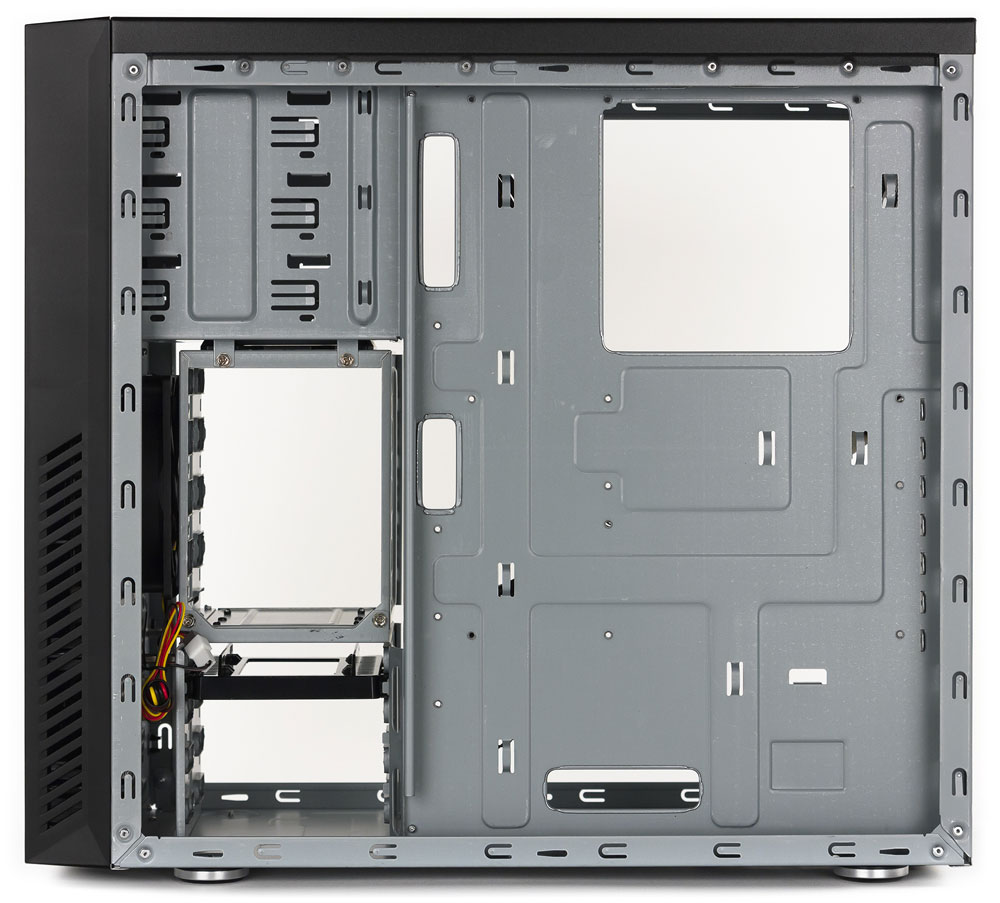

Вид изнутри справа

Верхняя часть дисковой стойки крепится не только защелками слева, но и четырьмя винтами справа. Получается очень прочно, хотя, возможно, и немного избыточно.

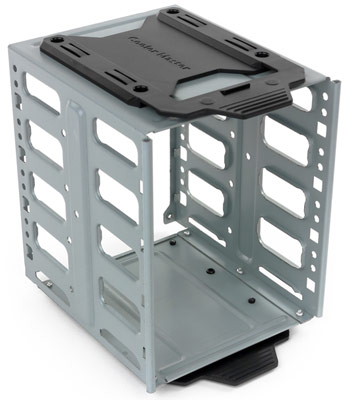

Корзина для HDD/SSD

Кромки металлических конструкций либо завальцованы, либо скруглены, чтобы снизить риск повреждения рук при сборке.

Измерение уровня шума

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера Октава 110А-Эко в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Для регулирования напряжения питания вентиляторов использовался автономный управляемый преобразователь.

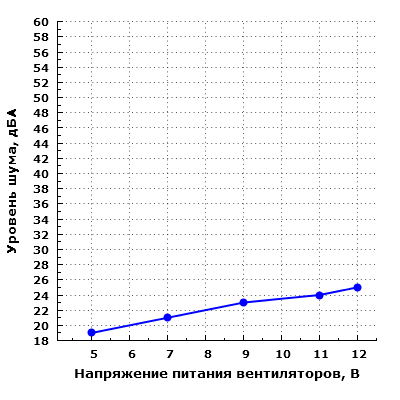

Уровень шума корпуса

При открытой двери уровень шума системы охлаждения корпуса изменяется в не слишком широких пределах: от 21 до 30 дБА в ближнем поле. При закрытой двери в тех же условиях шум системы охлаждения корпуса не превышает 25 дБА, что демонстрирует достаточно высокую степень ослабления шума элементами корпуса.

Основная заслуга в неплохой шумоизоляции принадлежит сплошным стальным стенкам с минимумом отверстий, а также сплошной дверке спереди. Оклейка поролоном тут носит скорее вспомогательный или даже декоративный характер, так как оклеены далеко не все внутренние поверхности стенок, а боковые стенки оклеены не полностью.

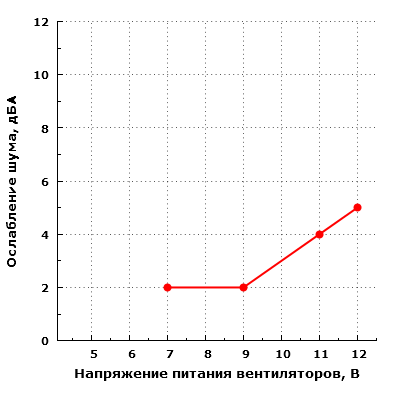

Ослабление шума вентиляторов элементами корпуса

При питании вентиляторов напряжением 5 В уровень шума находится на минимально заметном уровне даже при расположения микрофона в ближнем поле. Однако с ростом напряжения питания уровень шума несколько повышается. В типовом диапазоне регулирования напряжения 7—11 В шум изменяется от очень низкого (21 дБА) до низкого (24 дБА) уровня относительно типичных значений для жилых помещений в дневное время суток. Впрочем, даже при питании вентиляторов номинальным напряжением 12 В шум системы очень далек не только от 40 дБА, но даже и от средних значений для жилого помещения в дневное время суток.

При большем удалении корпуса от пользователя и размещении его, к примеру, на полу под столом, шум можно будет охарактеризовать как минимально заметный при питании вентиляторов от 5 В, а при питании от 12 В — как имеющий очень низкий уровень для жилого помещения в дневное время суток.

Уровень шума, дБА
РежимНастольное размещениеНапольное размещение
123126
521менее 20

Оборотной стороной такого низкого уровня шума является очень низкая производительность системы вентиляции корпуса: баланс у нее сильно смещен в сторону низкого уровня шума, а не в сторону максимального охлаждения. В случае мощных конфигураций стоит задуматься о замене как минимум вытяжного вентилятора на более производительную модель.

Качество комплектных вентиляторов довольно посредственное. При напряжении питания 5 В у вентиляторов прослушивается постоянный звук явно неаэродинамического происхождения, характерный стук также присутствует и хорошо заметен.

Позиционирование и выводы

Конечно, Cooler Master Silencio 551 по оснащению следует отнести к бюджетным моделям серии. Собственно, так оно и есть: его цены в столичной рознице на момент написания обзора начинались от четырех тысяч рублей, что на треть ниже минимальных цен на 652S.

На основе Silencio 551 лучше всего собирать компьютеры с производительностью не выше средней (и соответствующим тепловыделением), главной особенностью которых должен быть минимальный уровень шума. То есть корпус подойдет для очень многих офисных компьютеров, а также для домашних многоцелевых, которые будут работать в помещениях, где отдыхают люди.

Однако в случае домашнего компьютера могут сказаться имеющиеся ограничения, прежде всего связанные с зависимостью числа устанавливаемых накопителей от использования более-менее производительных видеокарт: большинство таких плат имеют длину, которая потребует удалить верхнюю часть дисковой стойки, а оставшееся количество посадочных мест для HDD и SSD будет достаточным далеко не для каждого владельца.

Не всем понравится и количество внешних USB-портов. Правда, это в некоторой степени нивелируется наличием встроенного картовода для наиболее распространенных типов таких носителей — SD-карт.

Достаточно производительные конфигурации, требующие отвода большого количества тепла, на базе корпуса Silencio 551 собрать не получится, что прежде всего связано с минимальным количеством вентиляционных отверстий и малым числом устанавливаемых вентиляторов. Но это надо рассматривать не в качестве упрека, а лишь как информацию к размышлению при выборе.
