Обзор многофункциональной панели Chieftec Thermal Killer DT6000


В данном обзоре речь пойдет о многофункциональной контрольной панели от компании Chieftec, известной в компьютерных кругах своими корпусами и блоками питания. Полное название устройства – Chieftec Thermal Killer DT6000.

Технические характеристики

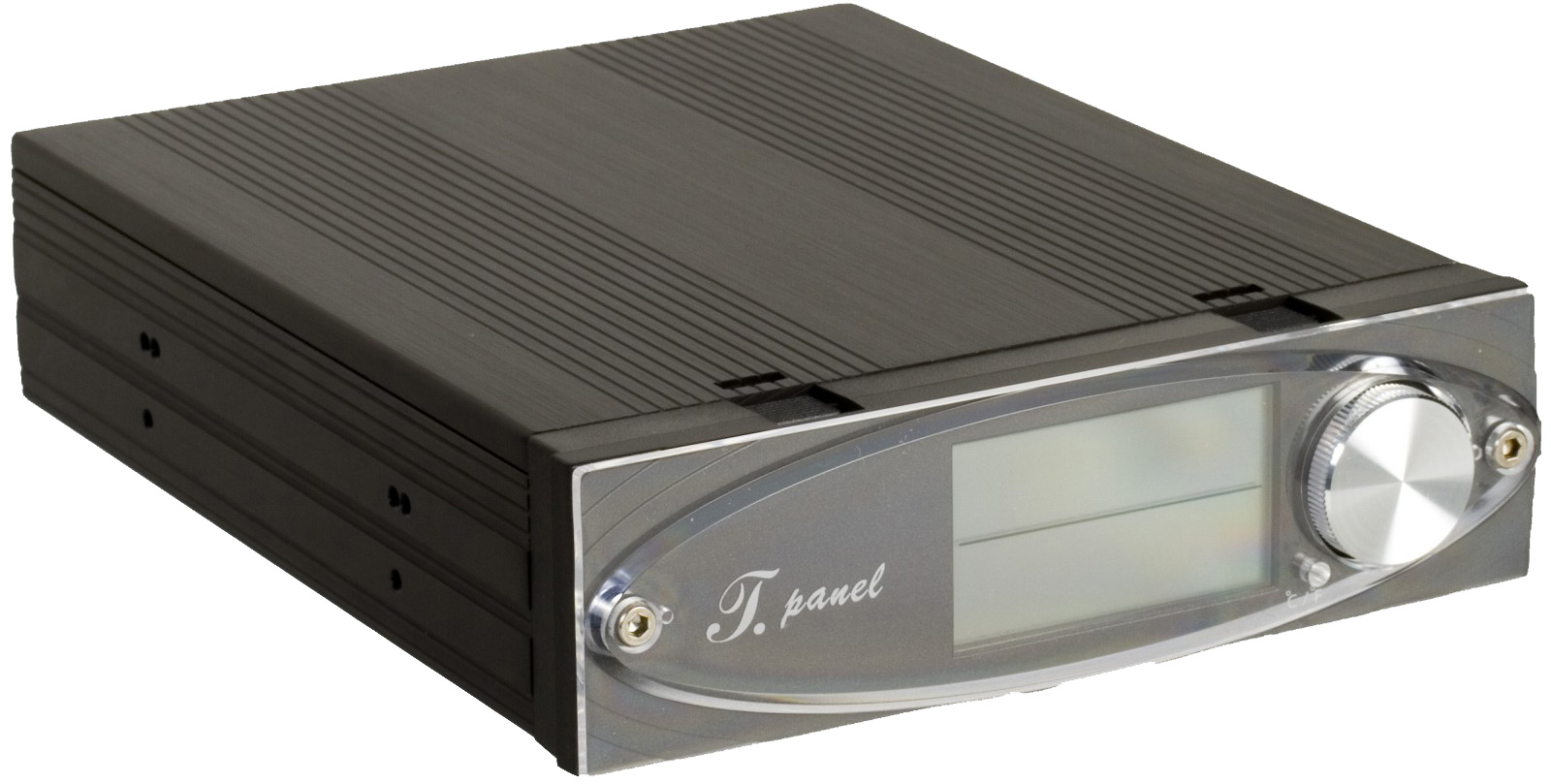

Chieftec DT6000 представляет собой алюминиевый бокс, предполагающий установку в пятидюймовый отсек корпуса. Размеры его составляют:

Длина 194 мм
Ширина 148 мм
Выcота 42 мм

Основные особенности:

  • Многофункциональный ЖК-дисплей
  • Встроенный вентилятор для охлаждения HDD
  • Регулировка скорости вращения 6 вентиляторов, включая встроенный
  • Отображение температурных показателей с шести термодатчиков
  • Звуковое оповещение при перегреве или замедлении вентилятора

Вес устройства без упаковки – 510 грамм. Границы измерения температуры составляют от 0 до 90 градусов по Цельсию или от 32 до 194 градусов по Фаренгейту. Цвет фоновой подсветки дисплея – синий.

Комплект поставки

Chieftec DT6000 поставляется в небольшой картонной коробке, лишь немного превышающей размер самого устройства по длине и ширине. На внешнюю сторону упаковки нанесена цветная полиграфия невысокого качества, в виде фотографий устройства с различных ракурсов и кратких технических характеристик DT6000. Фиксация устройства внутри коробки, благодаря двойному дну и компактным габаритам, отличная.

Комплект поставки устройства включает в себя:

  • Шесть кабелей для подключения вентиляторов
  • Шесть термопар, объединенных с одного конца в общую колодку
  • Набор крепежных винтов
  • Инструкцию пользователя на английском языке

Инструкция пользователя представляет собой сложенный вчетверо глянцевый лист формата А3. Помимо текста она содержит большое количество черно-белых фотографий и несколько схематичных изображений устройства, но, несмотря на это, полностью разобраться во всех тонкостях настройки без знания английского будет весьма проблематично.

Термопары имеют цветовую маркировку, расшифровка которой есть в инструкции (например: красный цвет – первый канал, белый – второй и так далее).

Все кабели для подключения вентиляторов снабжены ярлычками с номером. Это заметно упрощает их идентификацию и позволяет не гадать над тем, к какому каналу производить подключение.

Внешний вид

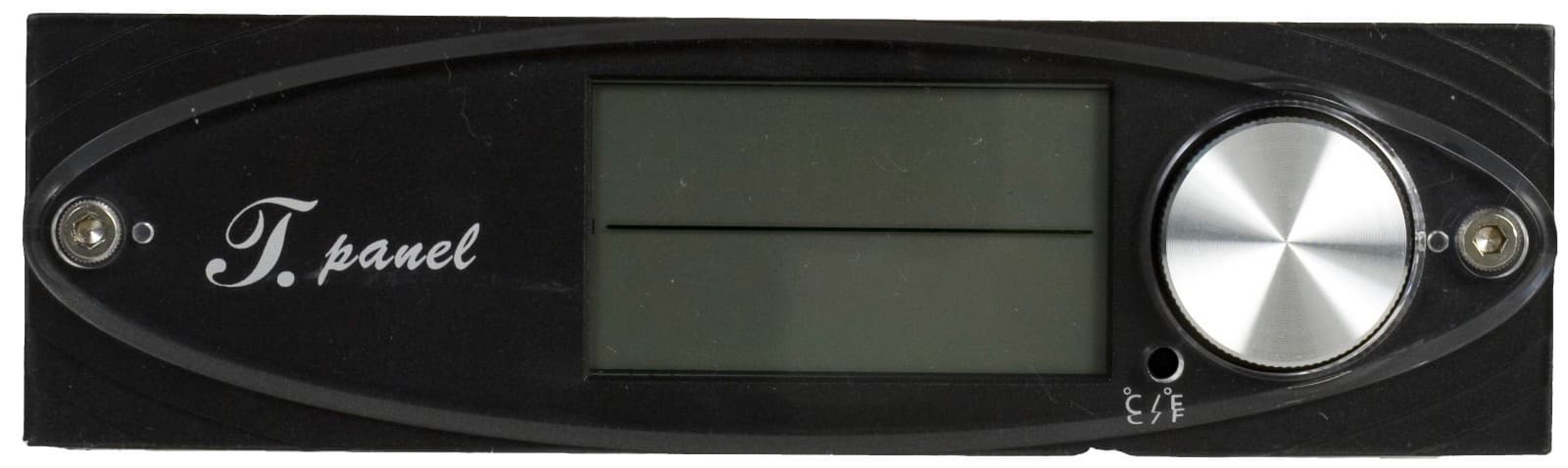

Передняя панель устройства прикрыта по всей поверхности толстым оргстеклом, которое, к сожалению, очень легко поцарапать. Единственной выделяющейся деталью является главное колесо управления, расположенное справа.

В центре передней панели разместился ЖК-дисплей с диагональю 56 мм и синей фоновой подсветкой. Он отображает:

  • Температуру термодатчика активного канала
  • Скорость вентилятора активного канала
  • Номер текущего активного канала
  • Шкалу измерения температуры (по Цельсию или Фаренгейту)
  • Значки, предупреждающие пользователя о перегреве или замедлении вентилятора

Помимо дисплея и основного регулятора на передней панели разместилась маленькая и неприметная кнопка, служащая для изменения шкалы отображения температуры с градусов по Цельсию на градусы по Фаренгейту и наоборот. Нажать её можно только иголкой или подобным столь же тонким предметом.

В боковых стенках имеются восемь крепежных отверстий, по четыре с каждой стороны. Крепится устройство точно так же, как и любые оптические приводы для 5,25’’ отсека.

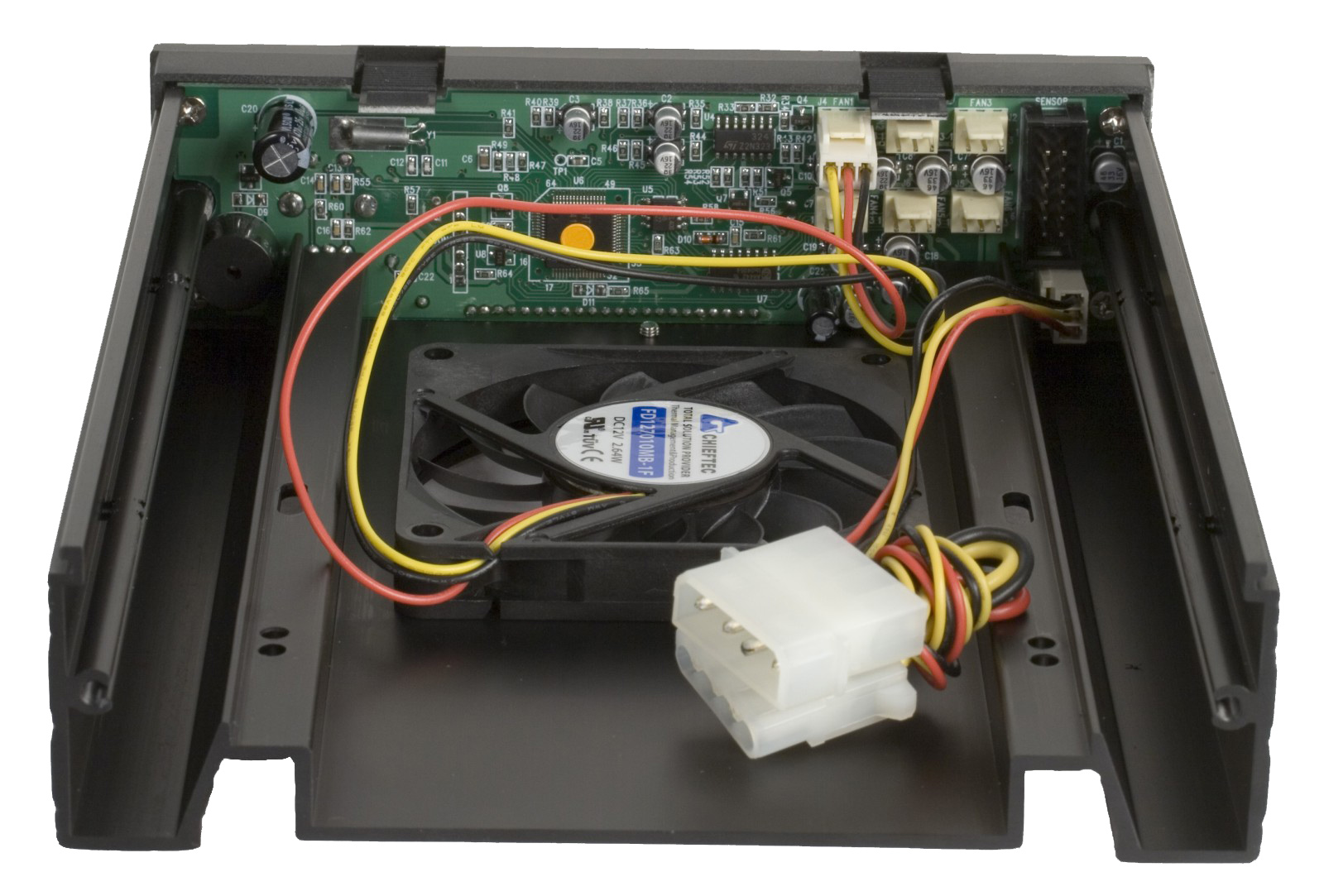

Верхняя стенка устройства является съемной, крепится она за счет салазок и двух пластиковых защелок. После её снятия открывается доступ к разъемам на обратной стороне передней панели.

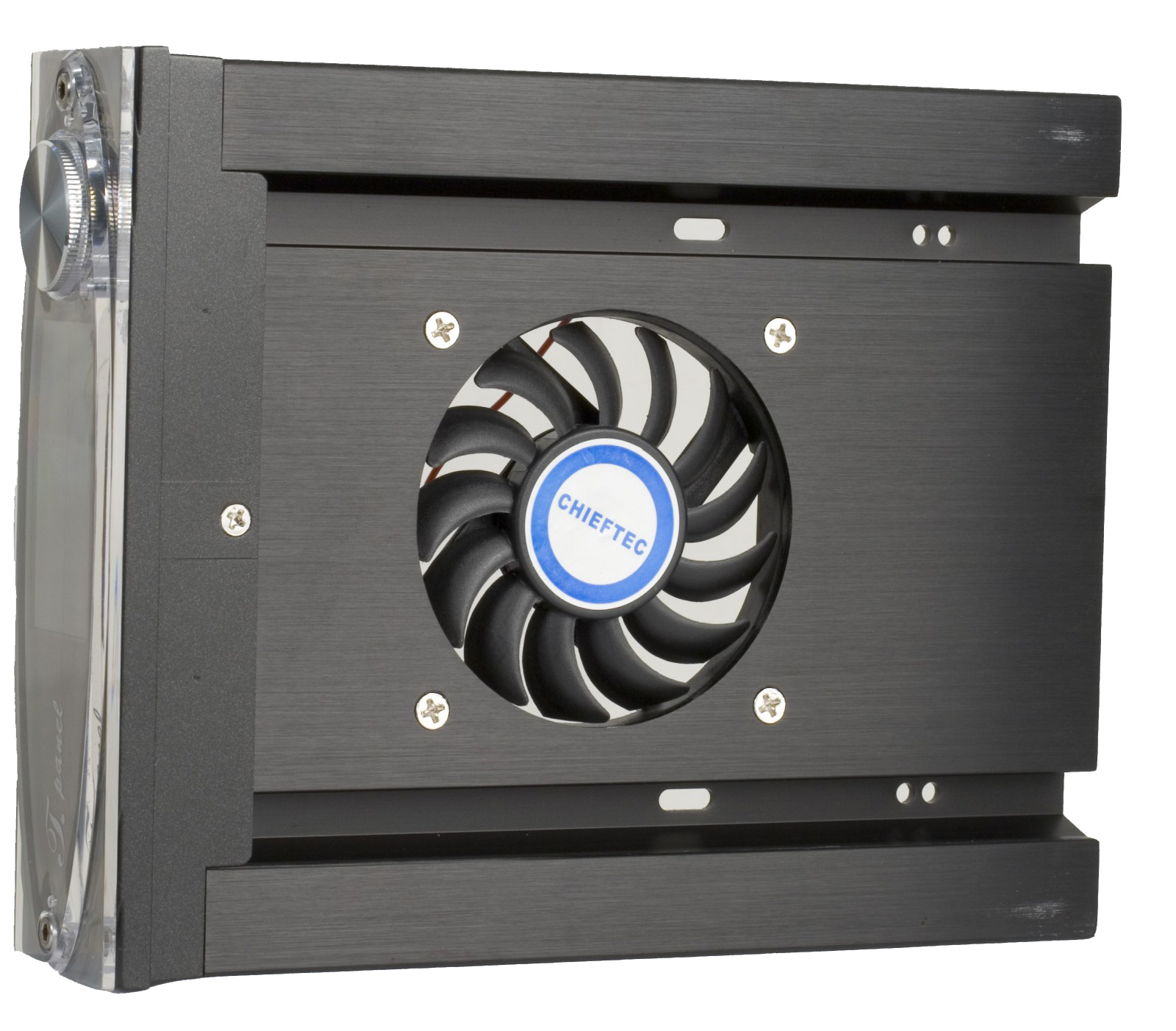

Нижняя стенка несет на себе посадочное место для комплектного вентилятора типоразмера 70х70х10 мм. Какая-либо защитная решетка или пылевой фильтр на ней отсутствуют, хотя в последнем необходимости нет.

Установка и испытание

Для начала необходимо снять с устройства верхнюю стенку. Для этого достаточно надавить на защелки со стороны передней панели пальцами одной руки и сдвинуть стенку другой рукой. Никаких винтов откручивать не нужно, при этом фиксация остается четкой и достаточно надежной.

Теперь доступ к обратной стороне передней панели открыт и можно подключать кабели. Все разъемы снабжены механическими «ключами» поэтому перепутать что-либо при подключении практически невозможно. Нумерация разъемов для подключения вентиляторов ведется слева-направо и сверху-вниз (то есть верхний левый разъем – первый). Все провода аккуратно прокладываются по левой стенке устройства, места там более чем достаточно.

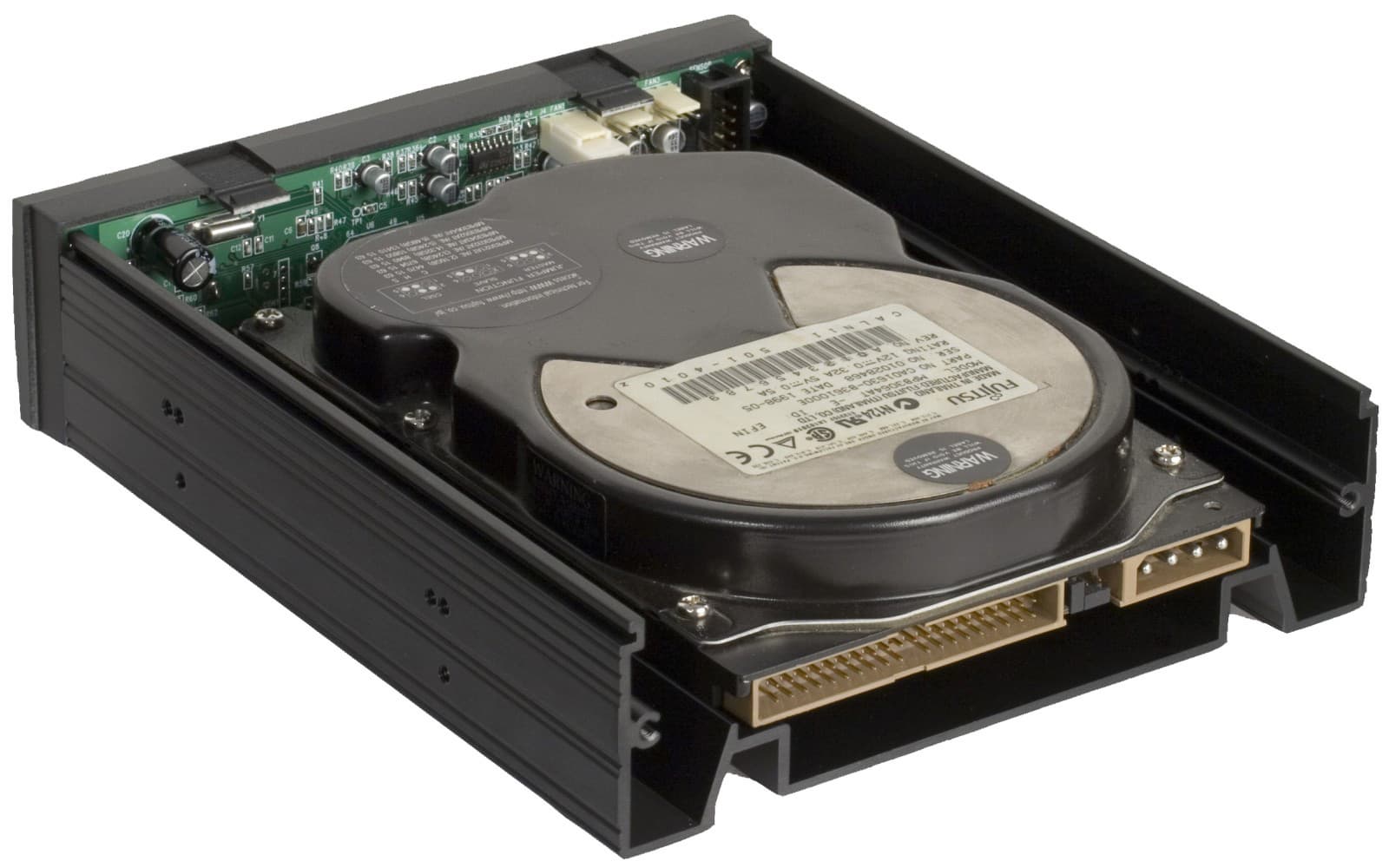

Чтобы установить в Chieftec DT6000 жесткий диск, необходимо совместить его «микросхемной» стороной с нижней стенкой устройства, после чего зафиксировать четырьмя винтами с внешней стороны нижней стенки. Сделать это совсем нетрудно, необходимость в магнитной отвертке отсутствует.

Верхнюю крышку можно ставить на место, после чего закреплять устройство в пятидюймовом отсеке корпуса. Все восемь крепежных отверстий четко совпали с таковыми на шасси корпуса, никаких осложнений на данном этапе не возникло. Также отметим, что, поскольку монтажные отверстия расположены в стандартных для пятидюймовых устройств местах, DT6000 без проблем установится в корпус, оснащенный безвинтовой системой крепления устройств.

Для обеспечения устройства и установленного в него жесткого диска питанием необходим только один разъем от блока питания, конечно, при условии, что жесткий диск у вас PATA, так как производитель предусмотрительно снабдил комплектный кабель питания удобным разветвителем.

Комплектные термопары можно с легкостью закрепить в любой точке даже крупногабаритного корпуса, длина их проводов составляет 60 см. Для удобства фиксации термопар в комплект поставки включены небольшие полоски скотча, которые можно многократно переклеивать. Обеспечиваемая ими фиксация достаточна для удержания термопары на вертикальной поверхности.

Комплектные кабели для подключения вентиляторов намного короче кабелей термопар, их длина составляет всего 40 см. Подключить к DT6000 можно только вентиляторы, оснащенные стандартным трехпиновым разъемом, переходники под вентиляторы с другими разъемами в комплекте поставки отсутствуют.

На включение ПК Chieftec DT6000 реагирует коротким звуковым сигналом, подсветка дисплея включается с небольшой задержкой. Сразу отметим, что устройство запоминает все пользовательские настройки после выключения ПК, поэтому выставлять их заново при каждом включении не нужно.

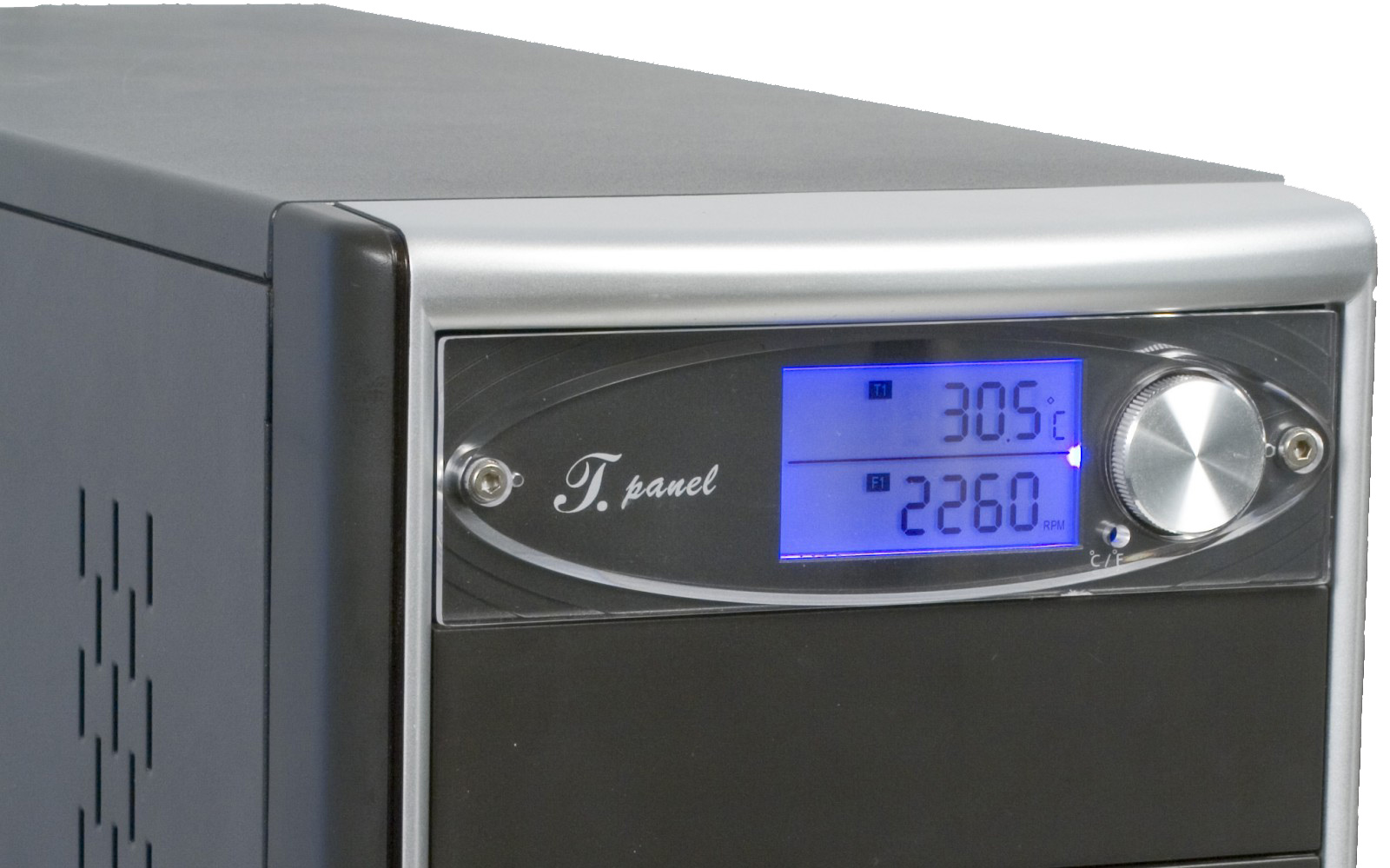

Дисплей устройства поделен по горизонтали на две части. В верхней части отображаются сведения о температуре, а в нижней – о скорости вращения вентилятора. Если выбран канал, к которому не подключен вентилятор, то на дисплее отображается 0000, однако если просто остановить подключенный вентилятор, то надпись на дисплее сменится на нечто вроде oL.

Вращение главного управляющего колеса управляет оборотами вентилятора на текущем активном канале. Колесо имеет четкую фиксацию и немного пощелкивает во время вращения. Один оборот колеса по или против часовой стрелки добавляет или, соответственно, убавляет напряжение на разъеме под контролируемый вентилятор примерно на 1В. Максимальное напряжение, которое выдает устройство, составляет 12,1В, а минимальное – 5,45В, что даже несколько меньше заявленных в инструкции 60% от максимума, то есть примерно 7В.

Однократное короткое нажатие на колесо управления переключает номер активного канала на один вперед (с шестого канала устройство переключается на первый). Переключение каналов сопровождается коротким звуковым сигналом «Би». Номер канала температуры и вентилятора не может быть разным, то есть переключаются они всегда одновременно.

Длительное нажатие на управляющее колесо переводит устройство в режим настройки параметров сигнализации. Порог критической температуры задается отдельно для каждого канала с точностью до 0,5 градуса. Минимальный порог составляет 30 градусов по Цельсию, максимальный – 90. По умолчанию критическая температура для всех каналов находится на отметке в 65 градусов по Цельсию. Короткое нажатие на колесо управления переведет устройство в режим настройки сигнализации о низких оборотах вентилятора. Возможных вариантов настройки только два: выключено и 1000 оборотов, что неудобно при использовании низкооборотистых 120мм вентиляторов, число оборотов которых, как правило, не превышает 800-1000 раз в минуту. Повторное длительное нажатие на колесо управления выводит устройство из режима настройки.

Никаких претензий к кнопке C/F у нас не возникло. При нажатии на кнопку температура мгновенно переключается на систему измерения противоположную активной, при этом длительное нажатие на кнопку вернет все настройки устройства на значения по умолчанию.

Функция наблюдения температуры нареканий не вызвала. Датчики и измерительная схема устройства хорошо откалиброваны. При размещении термопар в одном месте, фиксируется абсолютно одинаковая температура по всем каналам. Время реакции на резкое изменение температуры не превышает одной секунды.

Сигнализация о неполадках работает исправно. Звук сигнала громкий, высокий, частый и очень неприятный. Единственный способ его отключить – это войти в режим настроек и повысить температурный порог или отключить слежение за пониженными оборотами вентилятора (в зависимости от причины срабатывания).

На этом рассмотрение функций Chieftec DT6000 как контрольно-индикаторной панели можно считать законченным. Настало время проверить, насколько хорошо он справляется со второй своей задачей – охлаждением жесткого диска. Для этого был собран тестовый компьютер следующей конфигурации:

  • Процессор AMD Athlon 64 3000+
  • Кулер GlacialTech 7200
  • Системная плата ASUS K8N-E
  • Оперативная память Patriot LL 512 Мб
  • Видеокарта ASUS A9800XT/TVD
  • Жесткий диск IBM Deskstar 40 Gb 7200RPM
  • 120мм вентилятор GT12252BDL-1 на передней стенке корпуса
  • 120мм вентилятор GT12252BDL-1 на задней стенке корпуса

Температура HDD измерялась с помощью программы SpeedFan 4.26. Температура в помещении во время тестирования составляла 24 градуса. Значение температуры снималось после часа непрерывного копирования набора файлов из одного раздела жесткого диска в другой.

Небольшие пояснения к диаграмме: CASE on и CASE off обозначают, соответственно, наличие или отсутствие корпусных вентиляторов, а CT 5V и CT 0V – напряжение на встроенном в Chieftec DT6000 вентиляторе. Результаты тестирования с комплектным вентилятором на максимальной скорости (4300 об./мин.) не вошли в диаграмму по причине того, что шум его воздушного потока на такой скорости заметно превышал допустимый уровень для комфортной работы домашнего ПК, при этом температурные показатели улучшились всего на один градус. Минимальное количество оборотов встроенного вентилятора составило 2200 об./мин., в этом случае шум от него заметно понижается и сливается с общим шумовым фоном работающего компьютера.

Тестирование показало, что Chieftec DT6000 хорошо справляется с охлаждением HDD при наличии пусть и слабого, но активного охлаждения, однако в пассивном режиме устройство не спасает никакой алюминиевый корпус: 49 градусов – это очень высокая температура для продолжительной безопасной работы жесткого диска.

Подведение итогов

Устройство оставляет приятное ощущение качественно сделанной вещи, в которой упор делается не на красивый внешний вид, а на высокую функциональность и удобство использования. К сожалению, совсем без недостатков не обошлось, и главным из них является, пожалуй, высокая цена устройства.

Достоинства

  • Высокая функциональность
  • Хороший результат в качестве кулера для HDD

Недостатки

  • Высокая цена
  • Ограниченный диапазон скорости вращения вентиляторов

За совокупность технических и эргономических характеристик Chieftec Thermal Killer DT6000 получает нашу награду за оригинальный дизайн.

На момент тестирования стоимость устройства составляла 47 у.е.

Средняя текущая цена (количество предложений) в московской рознице: Н/Д(0)



Панель Chieftec DT6000 предоставлена компанией Альянс
