Корпус Chieftec SH-01B-B-B: спартанская начинка в неброском обличье



Корпус Chieftec SH-01B-B-B

Полная галерея наших фотографий этой модели
Данная модель на сайте производителя
Технические характеристики

Один представитель серии компьютерных корпусов Smart, выпускаемой фирмой Chieftec, уже побывал в нашей лаборатории (см. обзор корпуса Chieftec CH-09B); теперь к нам попал еще один образец — корпус SH-01B-B-B. Собственно, названием можно считать SH-01, а последующие буквенные индексы обозначают варианты цвета: наш B-B-B полностью черный, а есть еще SL-SL-SL — полностью серебристый, и B-B-SL — серебристая передняя панель, а остальные внешние детали, включая заглушки 5- и 3,5-дюймовых слотов, черные. Отметим, что окрашены только те поверхности, которые выходят наружу; особым недостатком это нельзя назвать: всё равно внутренности компьютера никто напоказ не выставляет. Но этим система индексов не исчерпывается: буквы OP говорят об отсутствии в комплекте блока питания.

Несколько слов о сайтах фирмы. За информацией можно обращаться на chieftec.com (этот адрес обозначен на упаковке), который явно предназначен для тех, кто предпочитает смотреть, а не читать: там много картинок, растровых и flash, и очень мало текста (причем даже тот, который есть, является элементом графики). Более «классический» вид имеют сайты chieftec.eu и chieftec.de — собственно, их содержание одинаковое. Наконец, есть надежда на скорое появление русскоязычного сайта chieftec.ru, на котором пока имеется только приветствие и информация о грядущем появлении полнофункционального сайта, и через несколько секунд происходит переадресация на chieftec.de.

Упаковка корпуса красочная, с хорошей полиграфией. Правда, она не индивидуальная, а единая для целой серии, и потому на ней крупным планом изображен другой корпус.

Комплектация, мягко говоря, небогатая: лишь пакетик с горстью крепежа и цветная листовка с инструкциями, причем только на английском и немецком. Конечно, обилие цветных иллюстраций поможет людям, недостаточно владеющим этими языками, но всё же надеемся, что в продажу будут поступать корпуса с мануалом и на русском языке, как того требует Закон о правах потребителей.

Компоновка

Chieftec SH-01 — однообъемный miditower с верхним расположением блока питания и поперечным расположением отсека для жестких дисков. Этот отсек несъемный, рассчитан на установку до шести 3,5-дюймовых HDD.

Выход на переднюю панель имеют три слота для пятидюймовых устройств и один для 3,5-дюймовых.

В корпус можно установить практически любые материнские платы с размерами вплоть до EATX (30,5×33,0 см или 12×13 дюймов).

Конструкция

Корпус маленьким не назовешь — размеры 530×205×460 мм (Д×Ш×В, включая ножки). Вес и вовсе внушительный: 12,4 кг без блока питания. Правда, сталь, из которой изготовлены элементы шасси, не особо толстая (0,7–0,8 мм), но малое количество отверстий и наличие дополнительных элементов, повышающих жесткость, сделало корпус и тяжелым, и весьма прочным. Слова про прочность в полной мере не относятся к боковым панелям: их толщина всего 0,6 мм, и в руках они заметно изгибаются, однако, благодаря выбранному способу крепления, это не сильно мешает их снятию и установке (об этом ниже).

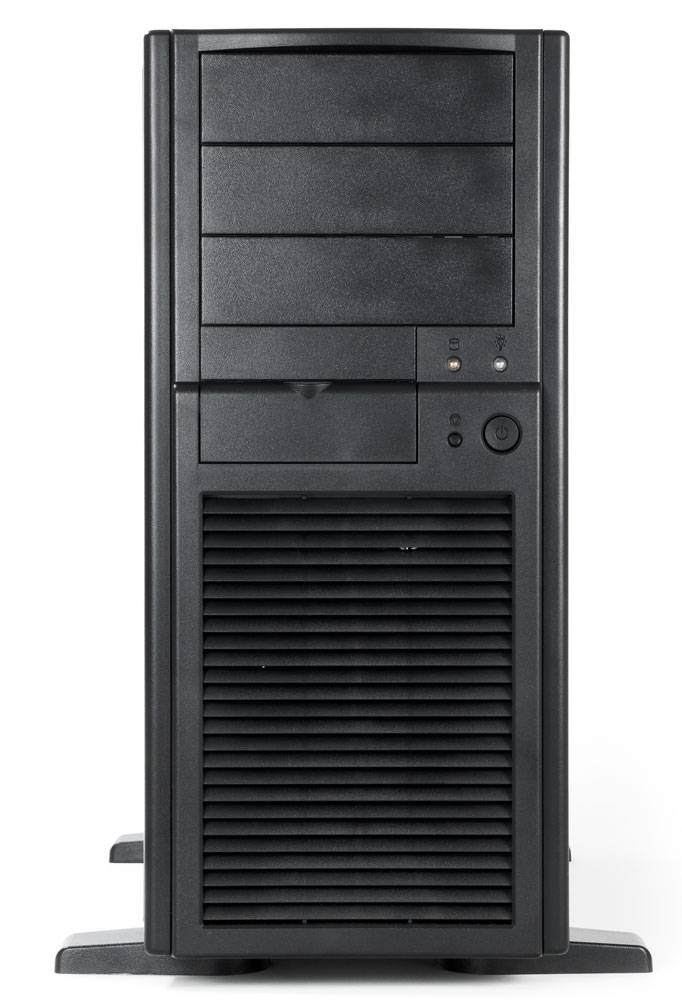

Все органы управления сосредоточились в середине передней панели. «Невооруженным глазом» видны только кнопки и индикаторы, а разъемы скрываются под небольшой откидной крышечкой; конструкция ее петель обеспечивает хорошую фиксацию как в открытом, так и в закрытом состоянии, но вот процесс открывания и закрывания не самый приятный: и усилие приходится прикладывать немалое, и звук при этом довольно громкий.

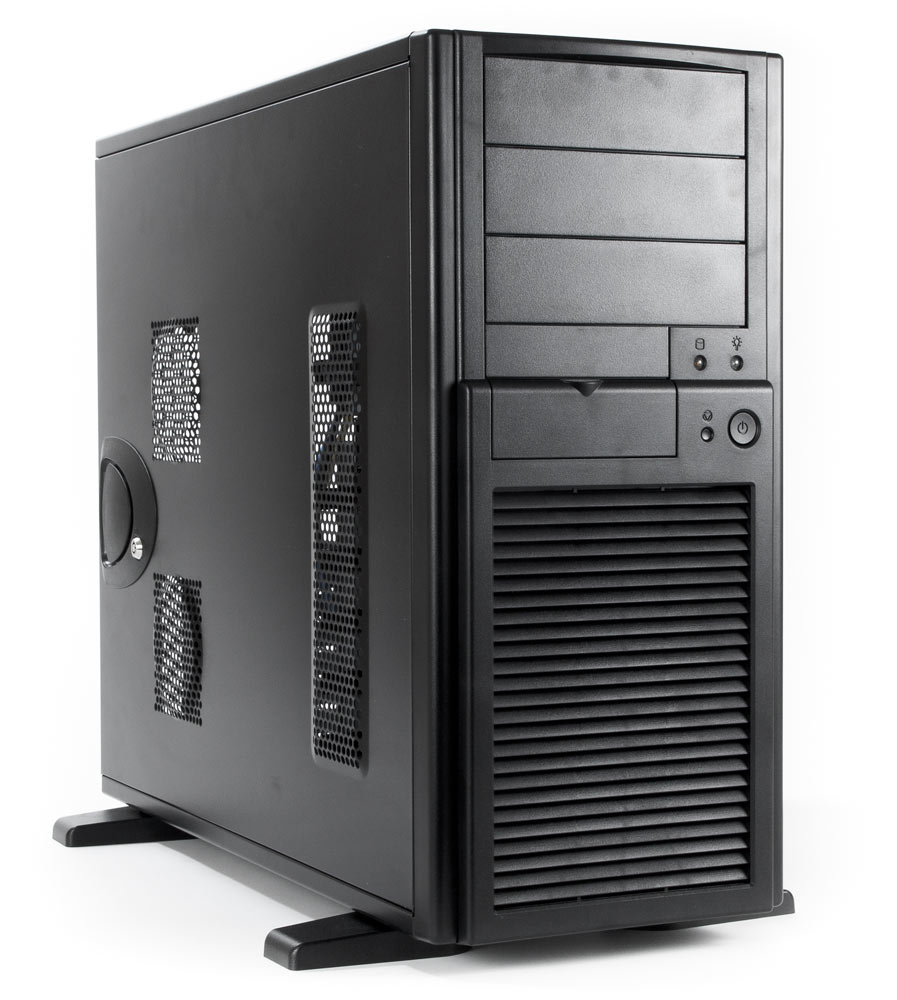

Внешний вид Chieftec SH-01B-B-B

Кнопки расположены справа. Power немного утоплена, чтобы уменьшить вероятность срабатывания при случайном касании; нажимается она мягко, с отчетливым щелчком. Кнопку Reset вообще можно нажать только каким-нибудь подручным средством с острым кончиком. Над кнопками два светодиодных индикатора: синий Power и красный HDD Activity.

Набор разъемов скудный: IEEE 1394/FireWire, аудиоразъемы и два порта USB 2.0, расположенных с минимальным зазором один под другим, поэтому одновременно удастся подключить только два очень тонких устройства (или кабеля).

Пластиковые ножки продолговатой формы закреплены на шарнирах, позволяющих повернуть их в горизонтальной плоскости на угол до 90 градусов (с промежуточной фиксацией примерно на 45 градусов), выдвинув тем самым за габариты корпуса для повышения устойчивости. Никаких амортизирующих вставок нет, и говорить о каких-либо демпфирующих свойствах не приходится.

Как и в ранее рассмотренной модели, на задней стенке шасси имеется отверстие под кенсингтонский замок, что нечасто можно встретить в настольных системах.

Система вентиляции

Все уже давно привыкли, что даже в очень недорогих корпусах имеется хотя бы один штатный вентилятор. Фирма Chieftec в модели SH-01 решила отойти от этой традиции: в корпусе не установлено ни одного! Хорошо это или плохо — сказать трудно; с одной стороны, продвинутый владелец получает возможность установить вентиляторы, которые сочтет достойными сам, при этом не переплачивая за предустановленные. А с другой стороны, многих покупателей вполне устраивают штатные вентиляторы, и для них это обернется лишней беготней.

Chieftec SH-01B-B-B: вид слева

И еще один фактор позволяет отнести корпус к разряду «редких птиц»: не предусмотрены отверстия для жидкостной системы охлаждения. Судя по тому, что такими отверстиями оснащаются 99 корпусов из 100 (исключая разве что самые дешевые), жидкостные системы должны пользоваться огромным спросом, вот только очередей за ними в магазинах почему-то не наблюдается. Или, может, авторы обзора не по тем магазинам ходят?

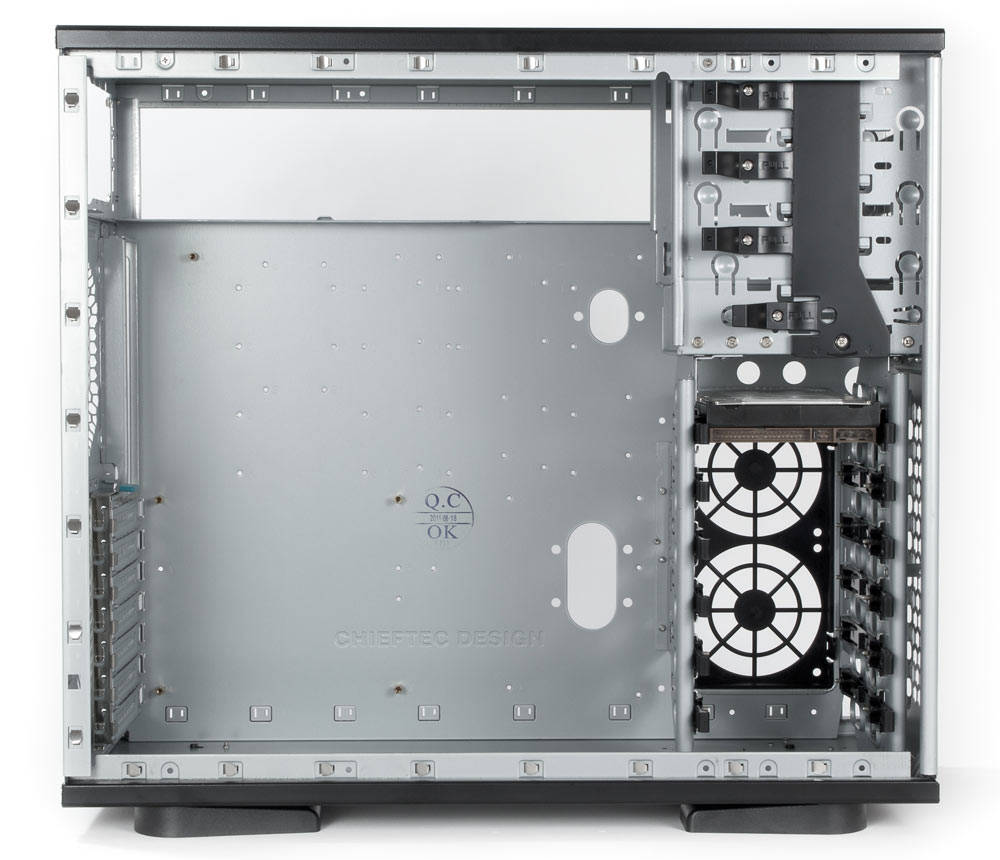

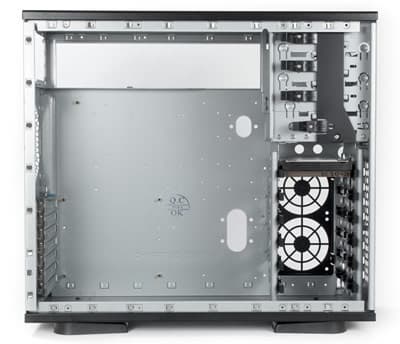

Chieftec SH-01B-B-B: вид изнутри слева

Мест для установки вентиляторов в корпусе пять. Одно, как обычно, на задней стенке (120 мм), два 92-миллиметровых на съемной левой панели в зонах размещения процессора и плат расширения, и еще два 92-миллиметровых… а вот и не угадали: установка вентиляторов на лицевой панели не предусмотрена вовсе, а для охлаждения HDD вентиляторы устанавливаются на правой стенке корзины с помощью специальной рамки. Они будут обдувать диски не сбоку, а с торца, что в целом неплохо.

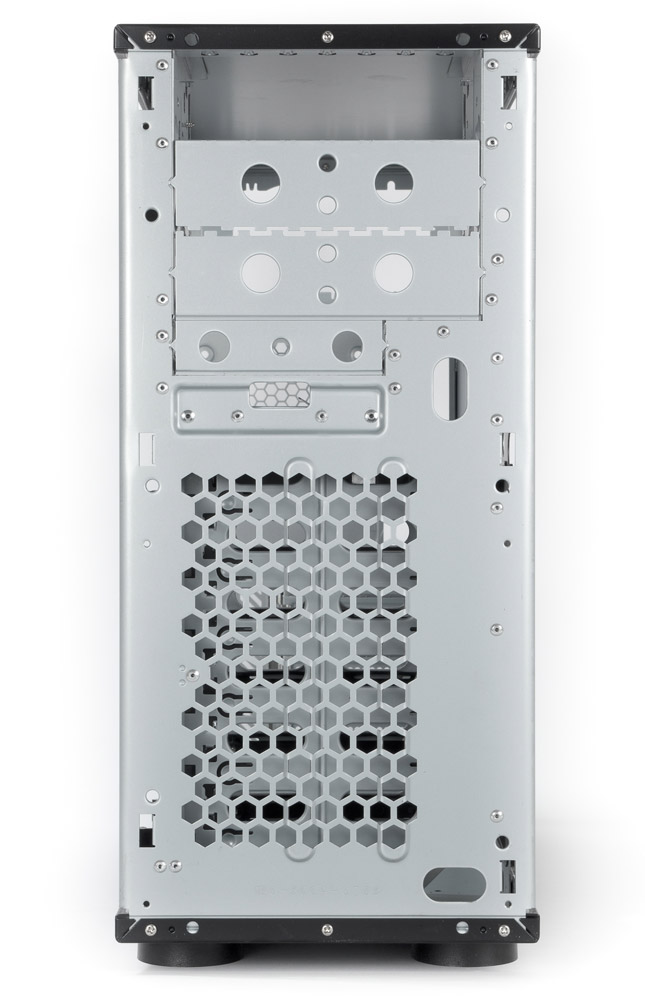

Chieftec SH-01B-B-B: лицевая панель шасси

Казалось бы, набор посадочных мест необходимый и достаточный для компьютеров средней мощности. Однако опять мы сталкиваемся с особенностями системы фильтрации — точнее, с почти полным ее отсутствием.

На задней панели фильтр не нужен — вентилятор работает на выдув. А вот на левой боковой стенке обычно организуют подачу воздуха внутрь корпуса, и этот воздух желательно очищать от пыли, однако в SH-01 фильтр для этих мест не предусмотрен.

Диски тоже лучше обдувать, а не вытягивать окружающий их нагретый воздух; именно так обычно и делается, но фирма Chieftec в модели CH-09B сделала наоборот. В SH-01B, видимо, предлагается поступать аналогично: фильтр в этом корпусе предусмотрен только один — поролоновая вставка в нижней половине лицевой панели, напротив корзины с дисками. Мало того, что снять его для очистки довольно сложно, так еще и работать он будет в основном тогда, когда вентиляторы корзины с HDD установлены как вытяжные, а такое решение представляется менее эффективным. Конечно, владелец может поставить эти вентиляторы и на подачу воздуха к дискам, однако фильтра в соответствующих отверстиях правой боковой стенки нет. Впрочем, даже если сделать эти вентиляторы вытяжными, от пыли фильтр на лицевой панели всё равно не спасёт: в левой боковой стенке, как раз напротив корзины с дисками, сделана довольно большая перфорированная область, и тоже без фильтра.

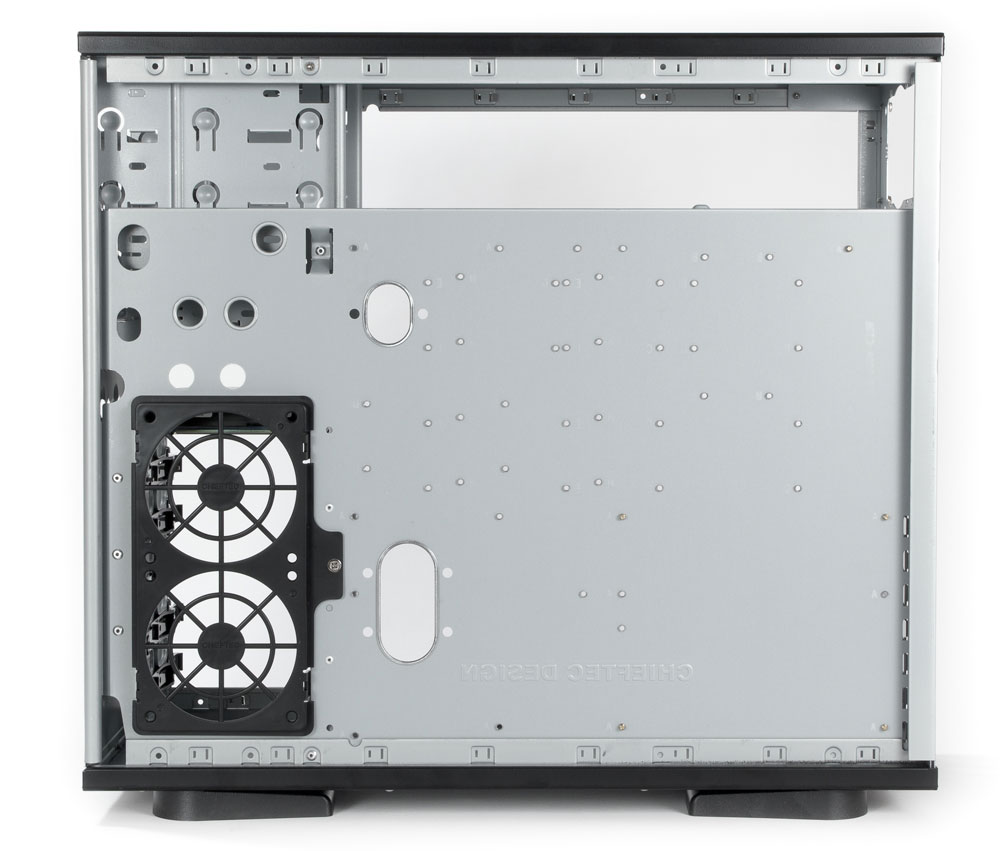

Chieftec SH-01B-B-B: вид изнутри справа

Таким образом, единственный фильтр корпуса будет эффективен только в одном случае: если заткнуть все отверстия в левой крышке (например, поставив компьютер левым боком вплотную к стене), а вентиляторы корзины HDD установить на выдув. Насколько вероятна подобная ситуация и насколько хороша такая схема охлаждения будет для компьютера в целом — прикиньте сами.

Chieftec SH-01B-B-B: вид справа

Каких-либо дополнительных вентиляционных отверстий в корпусе практически нет — разве что узкая перфорированная полоска в задней стенке и ряды небольших отверстий в заглушках слотов расширения.

Сборка системного блока

Первым этапом сборки является как раз обратная процедура: разборка самого корпуса, как минимум — снятие боковых крышек. Снимаются они поворотом вокруг передней кромки, и потому эта операция, равно как и установка на место, не вызывает особых затруднений, хотя недостаточная жесткость крышек всё же сказывается: возникают небольшие перекосы.

Левая крышка фиксируется удобной пластиковой защелкой. Чтобы насладиться удобством попадания внутрь корпуса не смогли все желающие, на защелке имеется замок, а владелец получает в комплекте пару ключей. Ему остается только спрятать эти ключи в укромном месте, и через месяц-полгода-год, когда потребуется проникнуть внутрь корпуса, он получит еще больше удовольствия, разыскивая эти ключи и поминая недобрым словом тот час, когда решил воспользоваться замком.

Для дополнительного крепления левой стенки есть два винта с накатной головкой. Диаметр головки больше, чем бывает обычно — вроде бы пальцами ее ухватить проще, зато высота головки маловата, и лучше заранее запастись отверткой, тем более что она всё равно пригодится для снятия правой стенки, которая фиксируется обычными винтами «под крест».

После удаления левой стенки, как и в CH-09B, мы вновь видим небольшие плоские пружины по трем сторонам левой части шасси, способствующие лучшему электрическому контакту между шасси и крышкой для уменьшения воздействия электромагнитных излучений. И вновь правая сторона такими пружинными контактами обделена.

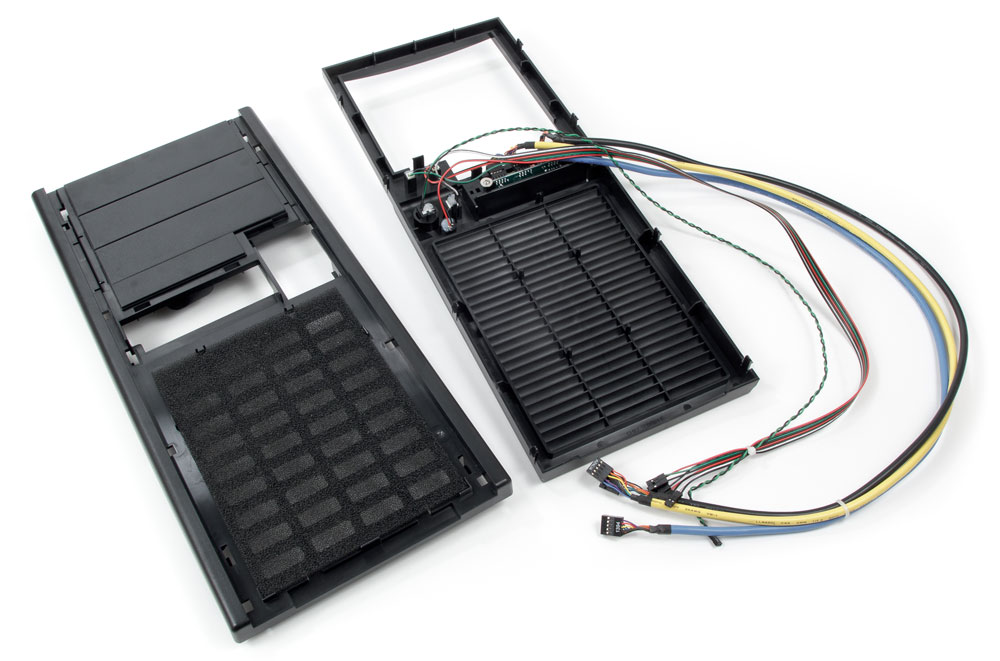

Chieftec SH-01B-B-B: лицевая панель

Как положено, кромки внутри корпуса завальцованы или загнуты, чтобы снизить вероятность повреждения рук сборщика.

Блок питания лучше устанавливать в первую очередь, иначе этой процедуре будет мешать процессорный кулер. БП крепится к задней панели через монтажную рамку, которая немного упрощает его фиксацию в корпусе.

Заглушки в отверстии для портов ввода-вывода на задней панели нет, что немного ускоряет процесс установки материнской платы. Крепится она стандартно — на латунные шестигранные стойки; шесть штук уже установлены, а дополнительные есть в комлекте.

Подключение фронтальных разъемов выполняется монолитными коннекторами. Их кабели экранированы, аудиокабель имеет только разъем HD Audio. Сами фронтальные разъемы, а также кнопки и индикаторы закреплены на пластиковой передней панели, к тому же идущие от них провода зафиксированы на шасси, мешая снятию панели (она крепится стандартно — шестью пластиковыми защелками), однако снимать ее на этапе сборки не потребуется: извлечь заглушки 5- и 3,5-дюймовых слотов можно и снаружи, с помощью плоской отвертки или ножа.

Прорези для плат расширения закрыты съемными металлическими заглушками, которые крепятся единым металлическим зажимом. Если сборщик сочтет нужным закреплять платы винтами, то отверстия для этого предусмотрены, однако в таком случае от зажима придется отказаться: его не даст установить головка даже одного винта.

Жесткие диски устанавливаются в корзину с помощью салазок — узких пластиковых планок, которые крепятся с двух сторон к накопителю штифтами, вставляемыми в крепежные отверстия накопителя, и удерживаются за счет пружинящих свойств, создаваемых продольным изгибом каждой пластинки. Установка салазок на корпус HDD требует некоторого навыка, и в первый раз может показаться не слишком удобной.

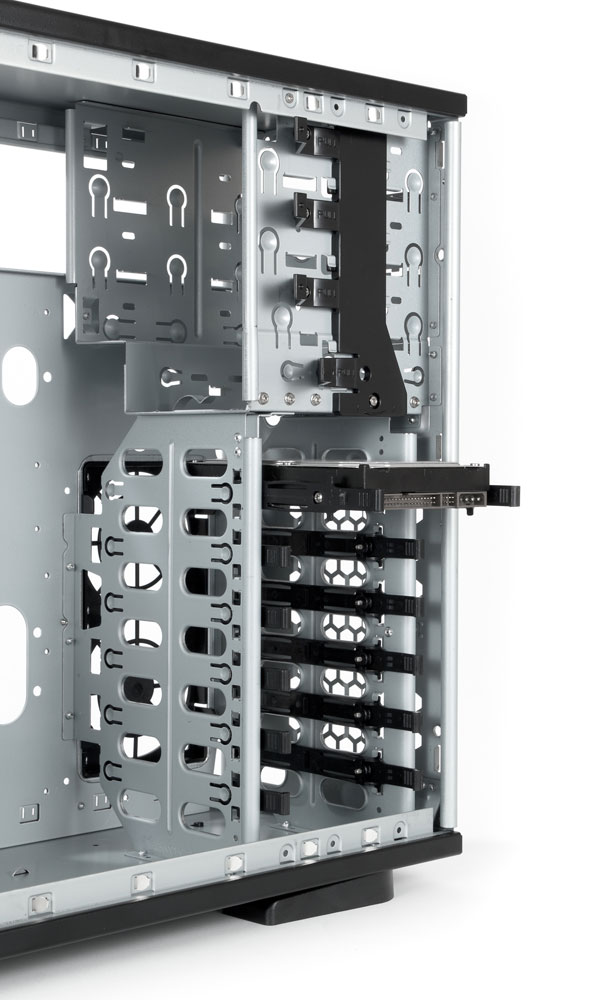

Chieftec SH-01B-B-B: корзина с дисками

К сожалению, сказанное относится только к 3,5-дюймовым дискам: конструкция салазок вообще не предусматривает установку 2,5-дюймовых HDD/SSD.

Еще один важный момент: если планируется установить вентиляторы для дисков, то монтировать накопитель в салазки нужно так, чтобы его кабели после установки в корзину были слева; справа они просто упрутся в вентиляторы. Если вентиляторов нет, то можно ориентировать диск и разъемами направо, но в любом случае придется использовать интерфейсные SATA-кабели с Г-образными коннекторами.

Вентиляторы корзины устанавливаются на съемную пластиковую рамку и закрепляются саморезами. Однако крепеж и для этих, и для трех других вентиляторов придется приобретать самостоятельно, в комплекте его нет.

Можно использовать и кулеры, закрепляемые на дисках снизу; конечно, о шести накопителях в таком случае речь идти не может, однако три HDD с индивидуальными кулерами разместить вполне можно. Однако для дисков в нижних слотах корзины может оказаться недостаточной длина проводов, идущих от блока питания, расположенного вверху, и надо либо запасаться удлинителями, либо выбирать БП с нужной длиной проводов.

Накопитель с салазками «сидит» в корзине прочно, без люфтов; фиксация — с помощью защелок, имеющихся на салазках и входящих в пазы корзины. Но и при установке в корзину, и при извлечении приходится прикладывать заметные усилия. Хорошо еще, что на салазках есть выступающие ручки, помогающие удалить диск.

Конструкция салазок, конечно, создает некоторый амортизирующий эффект, но не слишком значительный, зато отвод тепла от корпуса HDD на шасси практически отсутствует.

Накопители в верхних слотах (5- и 3,5-дюймовых), имеющих выход наружу, крепятся защелкой. Эта защелка имеет лишь один фиксирующий штырек, а потому почти наверняка придется дополнительно закрутить один или два винта справа.

Выходы на переднюю панель в шасси, кроме самого верхнего, закрыты металлическими заглушками, которые надо выламывать; сделать это можно и изнутри, не снимая лицевую панель.

Часть проводов при сборке можно проложить за подложкой системной платы. Отверстий в ней всего два, к тому же одно из них небольшое, да и расстояние между подложкой и правой стенкой невелико, поэтому рассчитывать на такой способ укладки особенно не приходится.

Позиционирование и выводы

Если судить по информации на упаковке, корпус Chieftec SH-01 может поставляться как без блока питания, так и с БП мощностью от 400 до 600 Вт.

На момент написания статьи цены на корпус начинались от 88–90 долларов; несмотря на прочную конструкцию, для столь скромно оснащенного корпуса это слишком много.

Кратко перечислим плюсы и минусы.

К положительным сторонам корпуса нужно отнести высокую жесткость шасси (а вот боковые стенки могли бы быть и попрочнее) и в целом неплохую конструкцию корзины для дисков, а также большое внутреннее пространство, позволяющее устанавливать системные платы формата EATX.

Явным недостатком является малый набор внешних портов, не соответствующий представлениям о современном компьютере. Не столь существенным для многих будет ограничение по длине устанавливаемых видеокарт — 340 мм, включая разъем дополнительного питания.

Сама по себе система вентиляции (пусть даже вентиляторы нужно покупать отдельно) также способна устроить многих потенциальных владельцев, не собирающхся создавать на базе этого корпуса сверхмощный компьютер; но вот система фильтрации, если так можно назвать единственный поролоновый фильтр, оставляет желать много лучшего — и это самая мягкая фраза, которую удалось подобрать.

Остальные моменты спорны: кому-то может понравиться неброский дизайн передней панели, а кто-то равнодушно пройдет мимо. Одни покупатели будут рады укомплектовать корпус вентиляторами и блоком питания по своему вкусу, а другие сочтут это лишней возней, тем более что приобретение корпуса с комплектным БП является скорее теоретической возможностью — почти все торгующие организации предлагают SH-01 без блока питания.

Устанавливать в такой корпус шесть жестких дисков вряд ли кто-то будет, а вот поставить в компьютер SSD, которые получают всё большее распространение, но выпускаются в форм-факторах 2,5 дюйма и менее, будет очень затруднительно.



Средняя текущая цена (количество предложений)
Корпус Chieftec SH-01B
$109(1)


Корпус Chieftec SH-01B предоставлен на тестирование производителем
