Компания Chieftec давно присутствует на рынке компьютерных корпусов и блоков питания, среди ее продукции можно найти широчайшую линейку корпусов практически любого типоразмера. Одна из относительно новых линеек носит название Compact, она включает в себя наиболее компактные корпуса под системные платы формата Mini-ITX. На момент написания статьи в ней было две очень похожих модели — IX-01B и IX-03B, которые отличаются только дизайном передней панели.

К нам на тестирование попала модель Chieftec Compact IX-01B в комплекте с опциональным блоком питания CDP-090ITX, который включает как внешний блок AC/DC, так и внутренний преобразователь DC/DC номинальной мощностью 90 Вт.

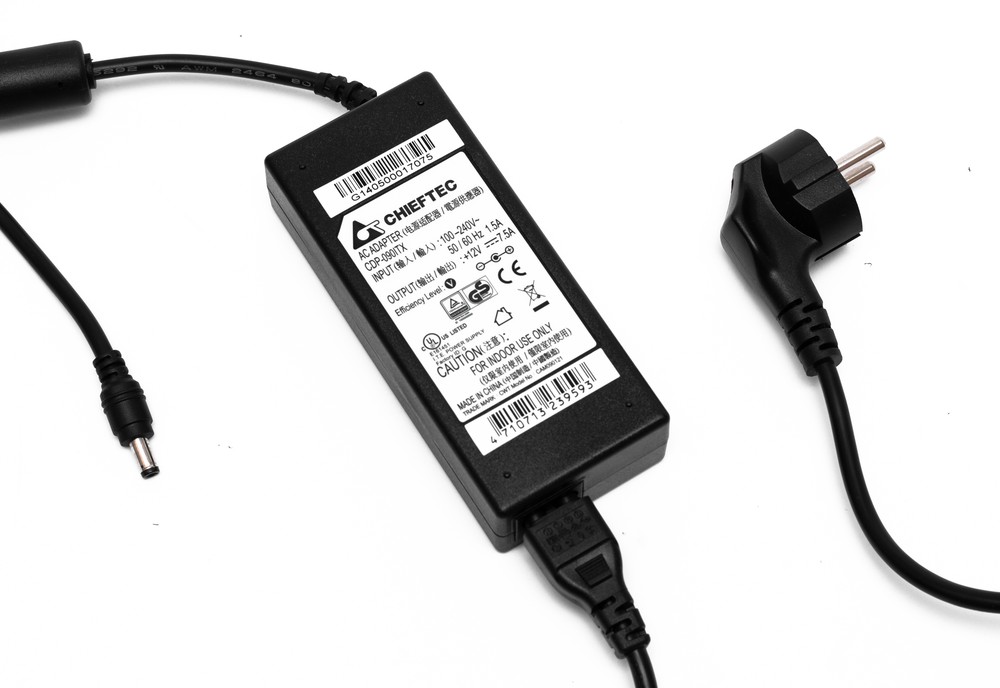

Блок питания CDP-090ITX

Для линейки Compact существует еще два опциональных аксессуара: комплект MK-35DV для установки 3,5″ накопителя или оптического привода ноутбучного формата и WMK-04 для крепления корпуса на обратной стороне монитора или телевизора, оснащенного местом для установки VESA-кронштейна.

Вариант расцветки корпуса только один — черный. Дизайн максимально строгий, минималистичный. Можно сказать, что компьютер, собранный в IX-01B, приобретает черты надежного промышленного оборудования, которое просто выполняет свои функциональные обязанности, не привлекая к себе лишнего внимания.

Комплект поставки

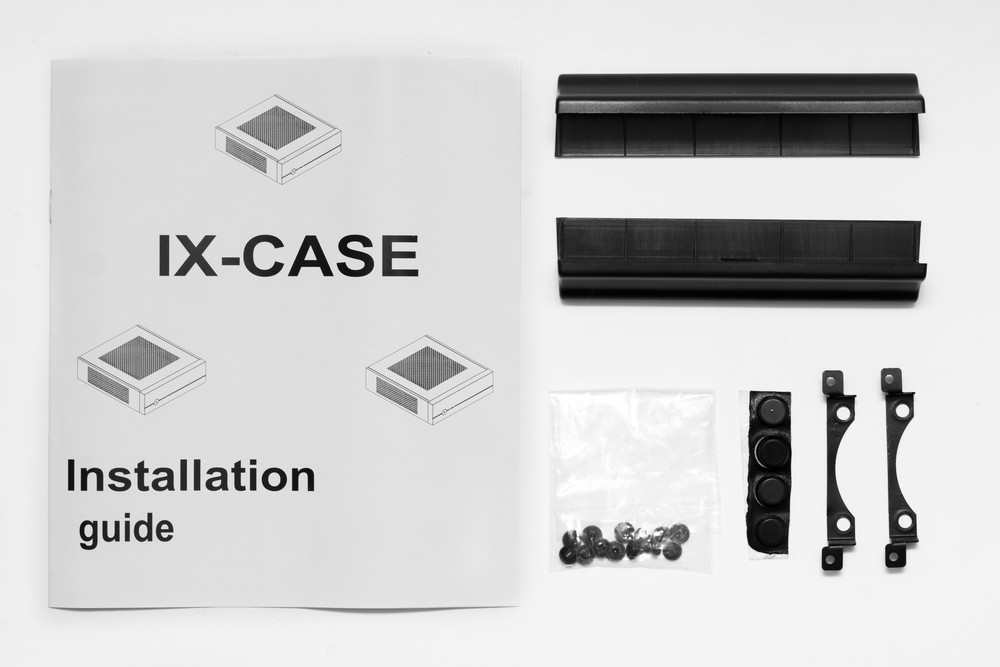

Поставляется корпус в коробке из обычного картона без использования цветной полиграфии и без боковых прорезей для рук, но это некритично, так как коробка без труда помещается в большой пакет, а вес ее составляет чуть больше 2 кг. Комплект поставки, помимо самого корпуса и уже упомянутого блока питания, включает в себя набор крепежных винтов, резиновые самоклеющиеся ножки, пластиковые подпорки для вертикальной установки корпуса, скобы для крепления корпусных вентиляторов и краткую инструкцию по сборке.

Инструкция выполнена не очень удачно, так что если во время сборки возникают проблемы, лучше воспользоваться материалами с официального сайта, в которых есть не только схематичные изображения элементов корпуса, но и цветные фотографии с подробным описанием всех важных этапов сборки.

Компоновка

Chieftec Compact IX-01B имеет объем менее 3 литров, поэтому и скомпонован он максимально просто. На обратной стороне передней стенки корпуса устанавливается DC/DC-преобразователь, на нижнюю стенку крепится системная плата формата Mini-ITX. Два накопителя формата 2,5″ предлагается установить на стальной пластине, которая нависает непосредственно над системной платой, что ограничивает высоту пассивного процессорного кулера 40 миллиметрами.

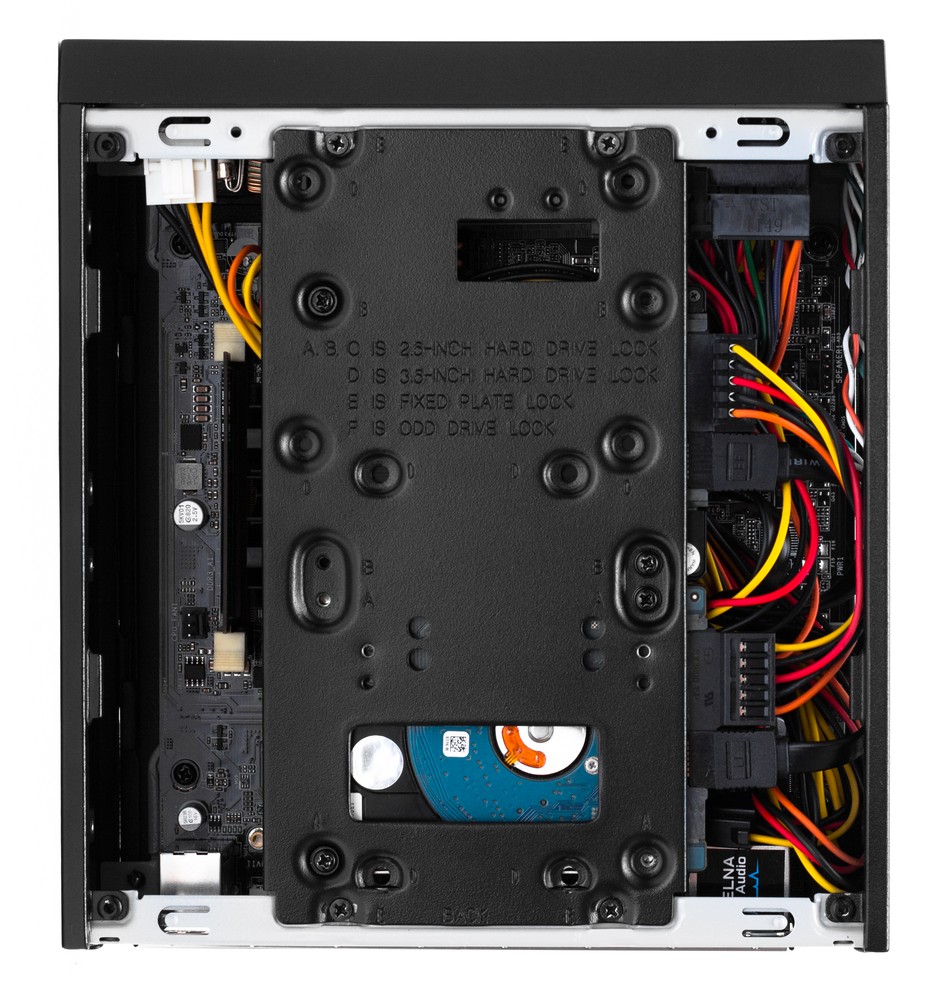

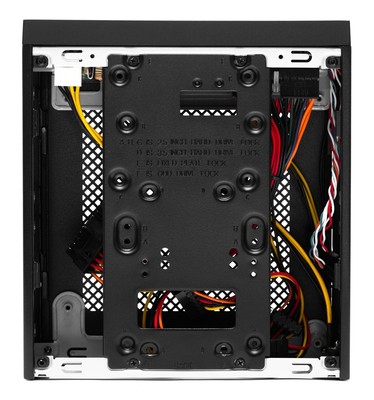

Вид сверху без верхней стенки

Соответственно, использовать 3,5″ жесткий диск или более горячий процессор с активным охлаждением без применения дополнительного набора MK-35DV производитель не рекомендует, да и в большинстве случаев такой вариант окажется невозможен чисто физически. Комплект MK-35DV заменяет собой верхнюю стенку корпуса, позволяет приподнять пластину для крепления накопителей и добавляет прорезь для лотка оптического привода ноутбучного формата. В таком виде уже можно рассчитывать на более-менее надежную работу системы охлаждения процессоров с TDP порядка 65 Вт.

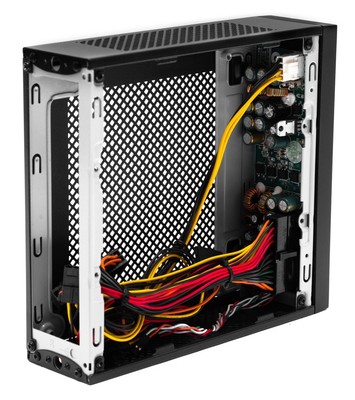

Вид тричетверти, вертикально

Возможность установки плат расширения в IX-01B по понятным причинам отсутствует.

Конструкция

Габариты корпуса составляют 220 (Ш) × 63 (В) × 197 (Г) мм без учета резиновых ножек. Вес без упаковки — 1,5 кг, что действительно много для такого малыша. А все потому, что при производстве Chieftec Compact IX-01B используется сталь толщиной 0,8 мм. Надежность конструкции близка к максимальной. В корпусе ничего не прогибается и не вибрирует, в этом плане к производителю нет ни малейших претензий.

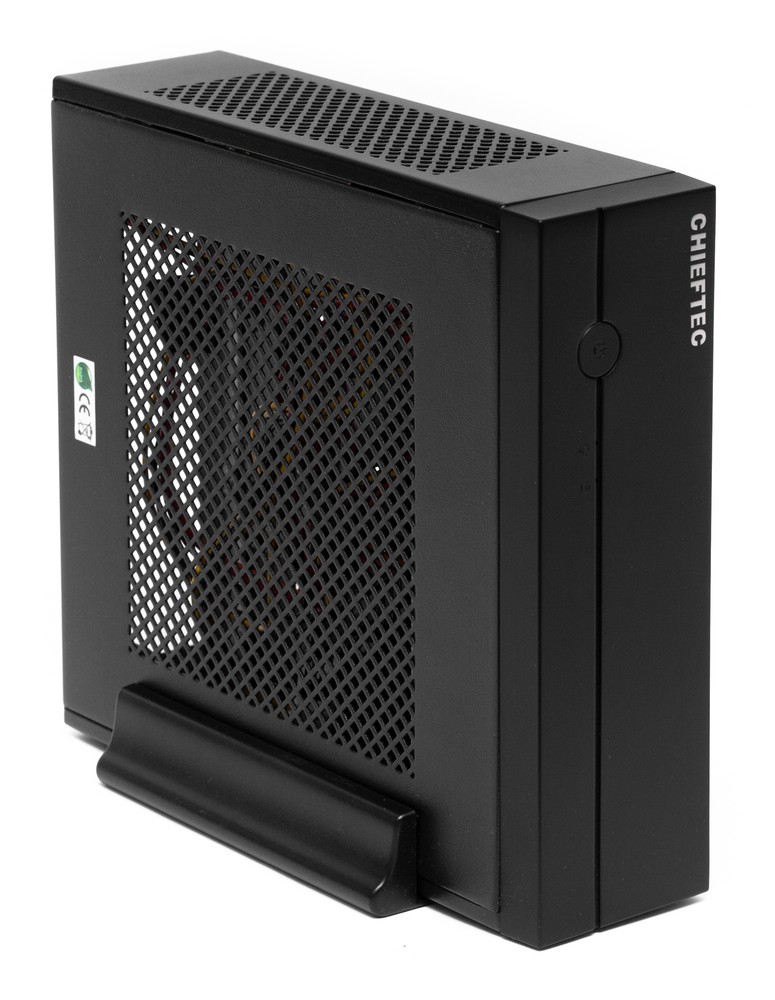

Вертикальная установка

В комплекте поставки идут 4 круглые ножки из мягкой резины. Их можно наклеить на нижнюю или боковую стенку в зависимости от того, какой тип установки корпуса лучше подходит покупателю. В случае вертикальной установки можно дополнительно защитить корпус от падения, приставив по бокам 2 пластиковых уголка, которые также идут в комплекте поставки.

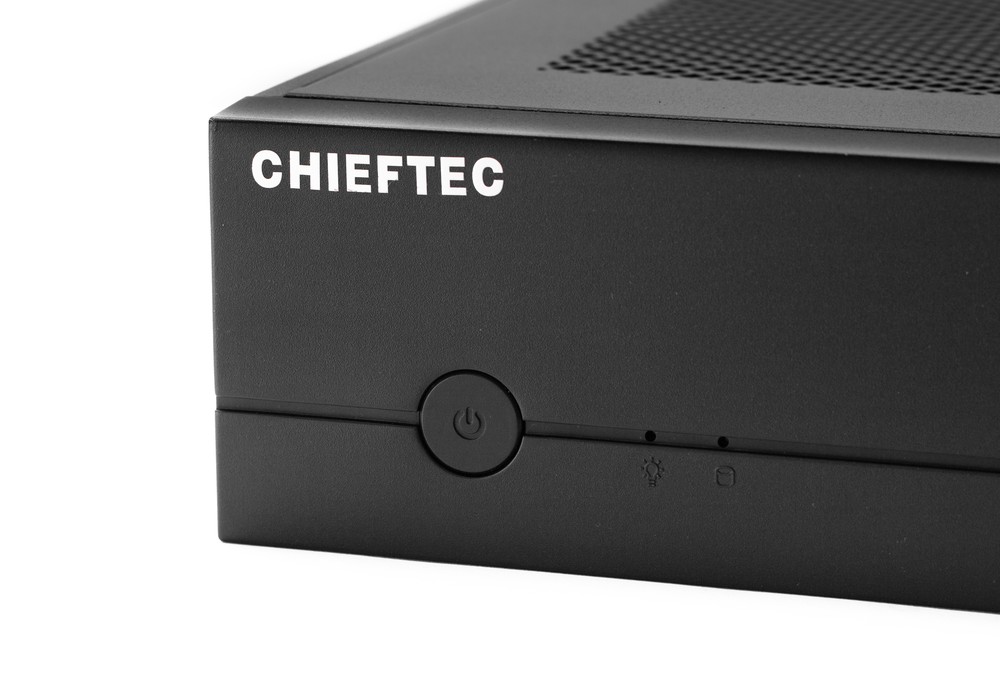

Кнопка включения и индикаторы

Из элементов управления у IX-01B доступна только круглая кнопка включения в левой части лицевой панели. И если отсутствие кнопки сброса уже вполне привычно для максимально компактных моделей, то без USB-портов и возможности быстро подключить наушники будет явно некомфортно — это один из наиболее очевидных недостатков данной модели.

Еще один едва заметный элемент лицевой панели — два светодиодных индикатора зеленого (Power) и красного (HDD) цвета. Они находятся правее кнопки включения, светят очень слабо и видны только под определенным углом — решение удачное, раздражать точно не будет.

Система вентиляции

Нетрудно догадаться, что основной расчет инженеров, проектировавших IX-01B, был на полностью пассивное охлаждение всех элементов ПК. Именно поэтому верхняя, нижняя, а также обе боковые стенки корпуса обильно перфорированы. К сожалению, пылевые фильтры здесь отсутствуют как класс, так что продувать корпус от оседающей внутри него пыли придется довольно часто.

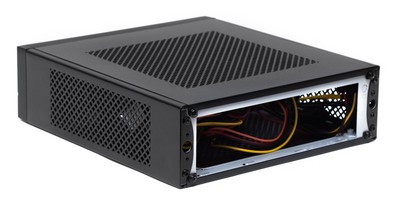

Вид тричетверти, сзади

Корпус предусматривает установку двух вентиляторов типоразмера 50 мм на правой боковой стенке, для чего в комплекте поставки идут соответствующие монтажные скобы, однако ни для кого не секрет, что такие «малыши» или будут слишком сильно шуметь, или не смогут обеспечить воздушный поток ощутимой мощности. С огромной долей вероятности покупатели Chieftec Compact IX-01B предпочтут тишину, и места под корпусные вентиляторы так и останутся незанятыми.

Не стоит также забывать, что жесткие диски, закрепленные в непосредственной близости от процессорного радиатора, будут ощутимо нагреваться, что явно не лучшим образом скажется на продолжительности их жизни. Оптимальным вариантом будет использование одного SSD-накопителя, установленного как можно дальше от процессорной зоны.

Сборка системного блока

Верхняя и нижняя стенки корпуса крепятся двумя винтами под крестовую отвертку каждая. Снятие нижней стенки никак не поможет в сборке, поэтому делать это вовсе не обязательно. В попавшем к нам на тестирование экземпляре нижняя стенка перекосилась и отказывалась сниматься с шасси — возможно, брак на производстве или во время транспортировки. Верхняя стенка снимается без особого труда, система крепления — прислонно-сдвижная.

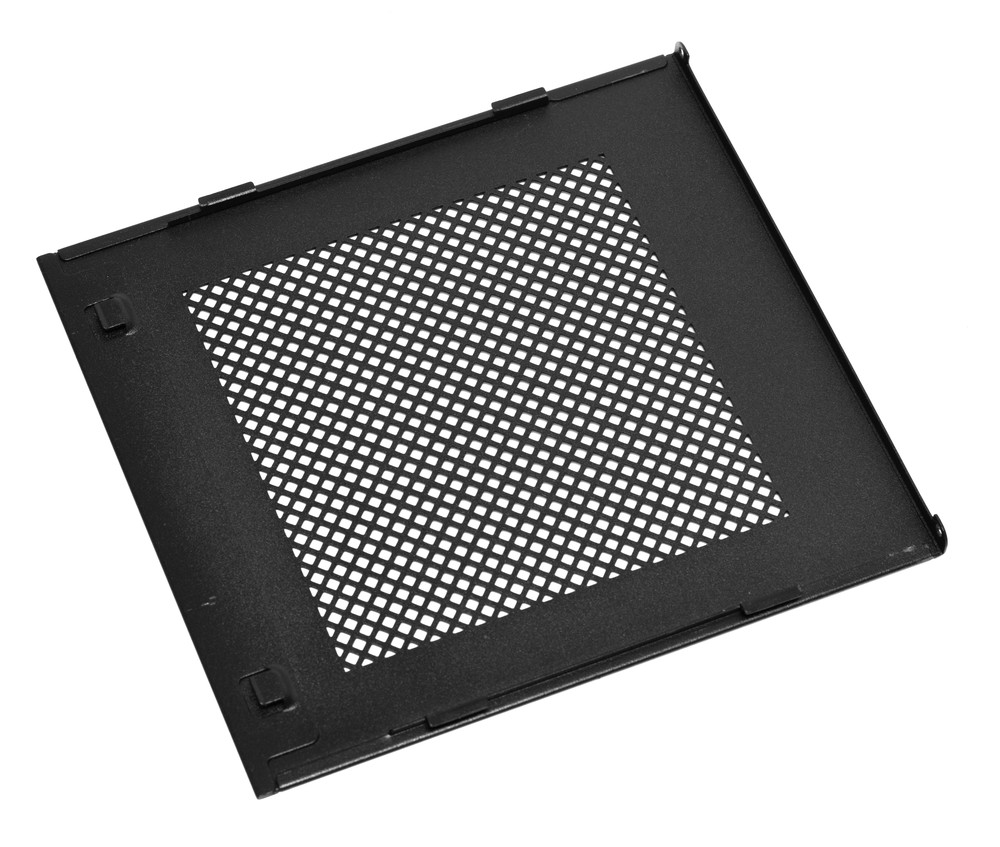

Конструкция верхней/нижней стенки

Если покупать корпус вместе с блоком питания, то DC/DC-преобразователь уже будет стоять в корпусе, в противном случае его нужно зафиксировать 4 винтами под крестовую отвертку. Внешний AC/DC-блок соединяется с внутренним преобразователем через коннектор на задней стенке корпуса. От него через весь корпус по диагонали тянется 4-контактный кабель, который необходимо отсоединить перед установкой системной платы.

Также нужно отсоединить кабель от 24-контактного разъема ATX на DC/DC-преобразователе. Все дополнительные кабели выходят из этой же колодки, отключить неиспользуемые разъемы, чтобы сэкономить место в корпусе, не получится. Разъем очень тугой, при работе с ним нужно быть предельно аккуратным, дабы не повредить выступающие элементы системной платы или DC/DC-преобразователя.

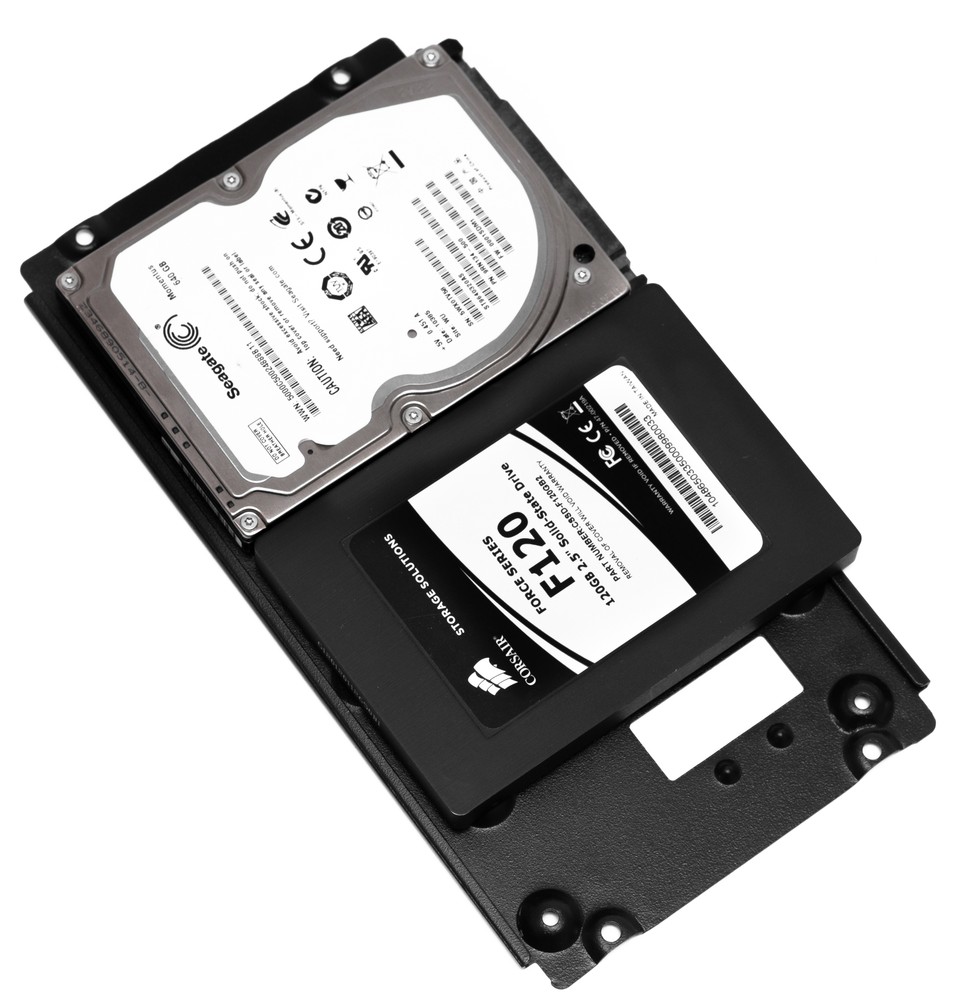

Стальная пластина с установленными дисками

Заглушка для задних портов ввода/вывода отсутствует. Системная плата формата Mini-ITX устанавливается на заранее проставленные полые шестигранники с резьбой и фиксируется 4 винтами.

Стальная пластина для монтажа 2,5″ накопителей также крепится 4 винтами под крестовую отвертку. Диски прикручиваются винтами через отверстия в их нижней стенке, подключаются соответствующими кабелями, после чего пластина крепится обратно, но уже с трудом — места для размещения питающих и сигнальных SATA-кабелей оказывается крайне мало. Если в распоряжении сборщика имеется комплект MK-35DV, то стальная пластина крепится немного выше за счет установки полых шестигранников с резьбой, а два 2,5″ диска можно заменить на один полноразмерный HDD.

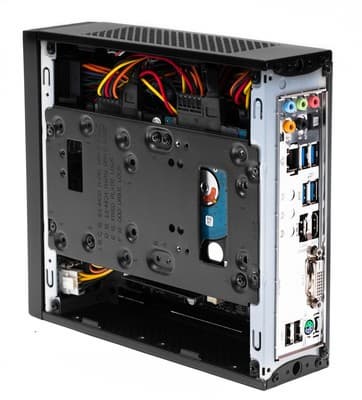

Корпус в сборе

Кнопка включения и индикаторы с лицевой панели подключаются традиционной россыпью проводов.

В целом, сборка ПК в корпусе Chieftec Compact IX-01B проходит быстро и трудностей не вызывает. Слишком уж мало в нем посадочных мест, адаптеров и систем крепления, чтобы в чем-то запутаться или с чем-то не справиться. Проблемы, как это обычно и бывает, возникают только с укладкой кабелей, ведь важно не просто утрамбовать все комплектующие, действуя под лозунгом «лишь бы закрылось», но и позаботиться о хотя бы минимальном движении воздуха через вентиляционные отверстия по периметру корпуса.

Корпус в сборе

Позиционирование и выводы

Chieftec Compact IX-01B — компактный и надежный корпус для построения неттопа начального уровня. Его можно использовать в гостиной как основу HTPC для просмотра видео, на предприятии для построения самосборных терминальных клиентов, а также дома в качестве ПК общего назначения начального уровня.

Если докупить к нему опциональный набор MK-35DV, то можно рассчитывать на установку более производительных процессоров с TDP до 65 Вт включительно — это расширяет круг потенциального применения данного корпуса до всех типов задач, которым не требуется производительная графика и большое количество места на локально установленных дисках.

К явным недостаткам модели можно отнести отсутствие портов USB и разъемов для подключения микрофона и наушников на лицевой панели. Зато ее достоинствами является использование очень качественной стали и возможность собрать полностью бесшумный и очень компактный системной блок при условии покупки варианта с комплектным блоком питания.
