Обзор корпуса Chenbro PC611-62


На повестке дня корпус компании Chenbro PC611-62. Это достаточно недорогой middletower корпус с дизайном, нацеленным (судя по всему) на категорию геймеров, правда, сам производитель почему-то позиционирует его как Hi-End решения для бизнеса.


Физические параметры
Ширина 198 мм
Высота 425 мм
Длина 465 мм
Масса 8,2 кг

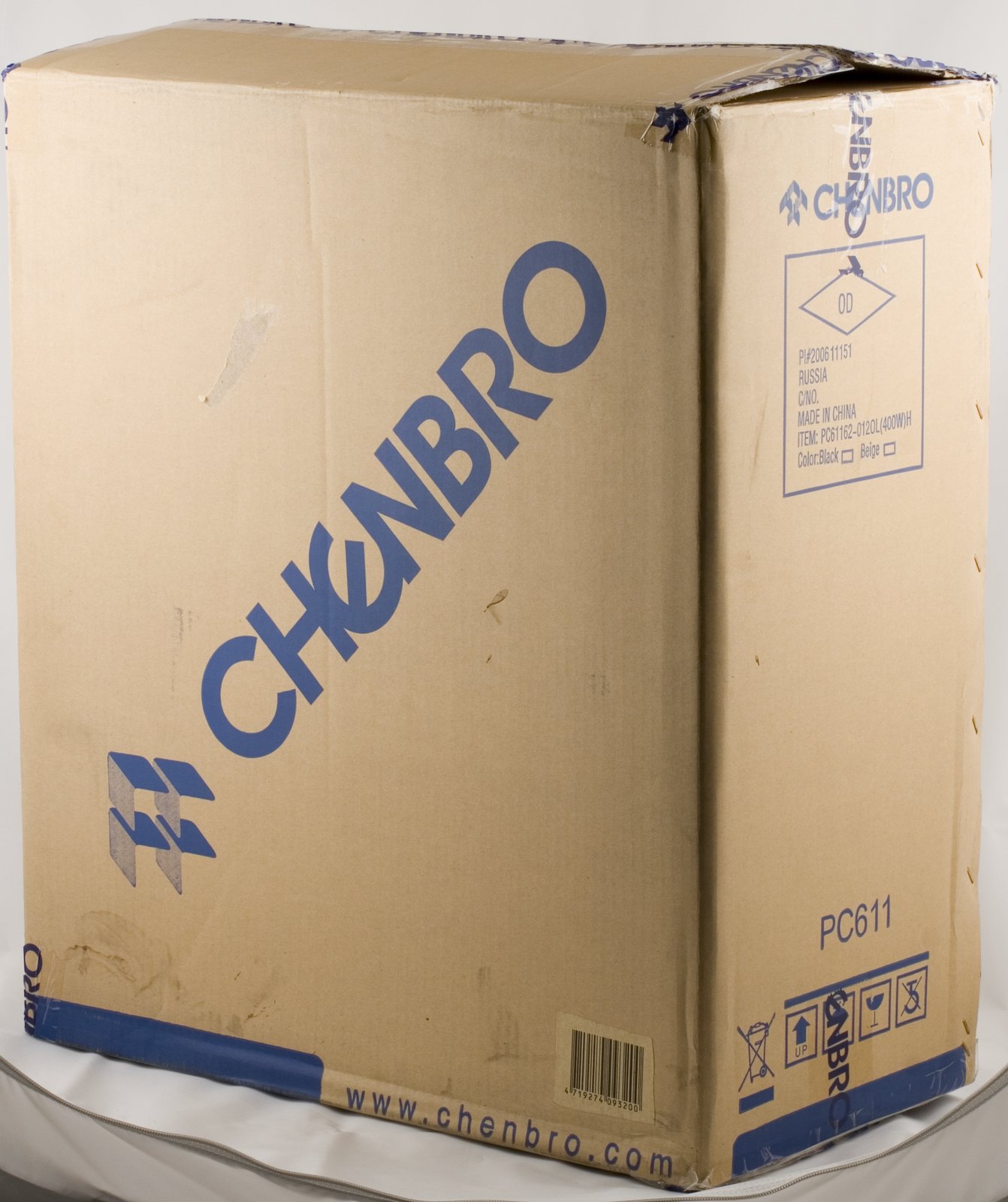

Корпус поставляется неприметной коробке без ручки для переноски. Корпус внутри неё закреплен пенопластовыми вставками. Фиксация корпуса надёжная, какие-либо болтания внутри коробки отсутствуют.

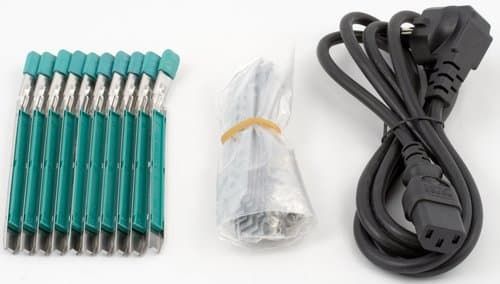

Комплект поставки достаточно скромный. Помимо корпуса он включает в себя

  • блок питания Hipro HP-P4507F5W с заявленной мощностью 400Вт

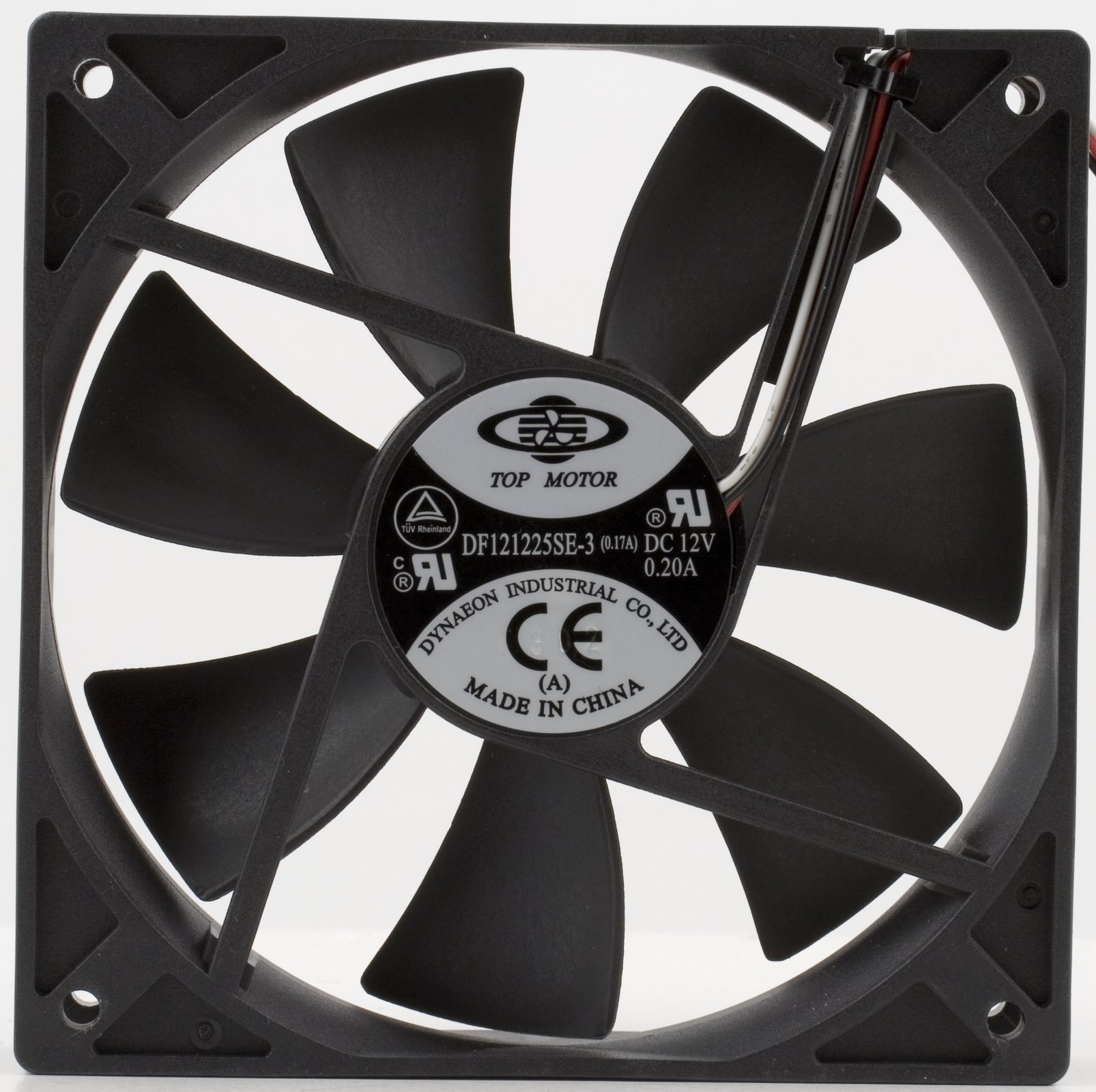

  • вентилятор Top Motor DF121225SE-3 типоразмера 120мм
  • сетевой шнур
  • комплект крепежных винтов и салазок

Инструкция по сборке отсутствует. Все заглушки для карт расширения заранее сняты, но их, при желании, можно установить. Задняя панель портов ввода/вывода стандартная, её можно с лёгкостью снять без использования дополнительных инструментов. Салазки системы безвинтового крепления зафиксированы специальным зажимом на нижней стенке корпуса. Зажим достаточно тугой, при его отгибании возникает ощущение, что он вот-вот сломается или вовсе оторвётся.

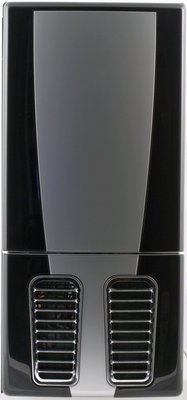

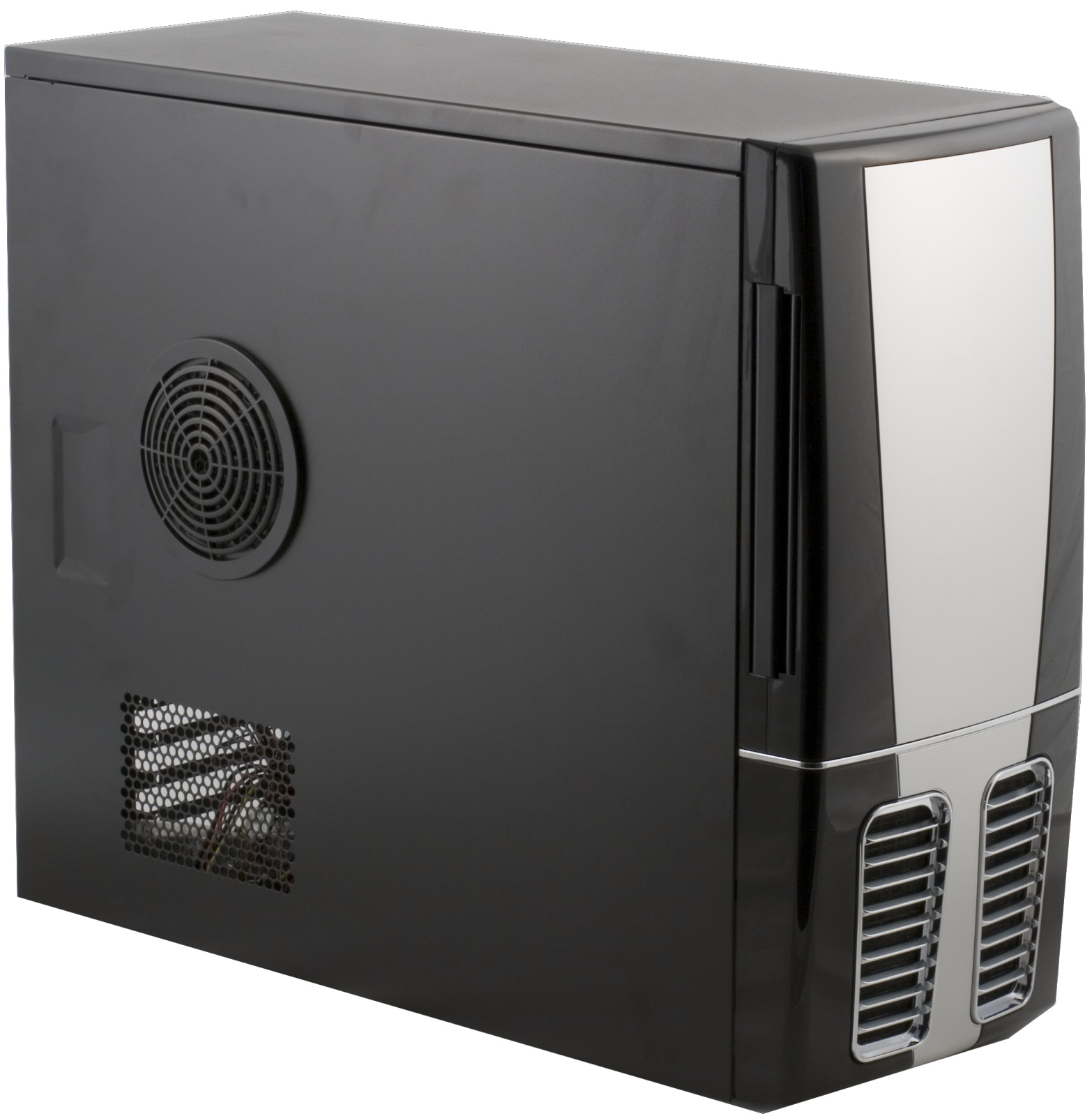

Дизайн корпуса достаточно стильный. С закрытой дверцей из чёрно-серебристого пластика он смотрится действительно симпатично. Зато под ней спряталась большая круглая красная кнопка START. Дизайн, безусловно, вещь крайне субъективная, но красная кнопка на чёрно-серебристом корпусе - это смело.

Механизм декоративной дверки особых нареканий не вызывает. Открывается она с сильным усилием, пожалуй, даже с некомфортно сильным. Скрип при движении отсутствует, откидывается дверка почти на 270 градусов. Пустого пространства между закрытой дверцей и передней панелью корпуса совсем мало, установка устройств с сильно выступающими элементами в пятидюймовый отсек сделает невозможным плотное закрытие дверцы.

Передняя панель держится на защелках. Производитель оснастил их удобным механизмом открытия, представляющим собой два рычага с упором для пальцев. Снимается панель полностью, разъёмы и кнопки на неё не завязаны. Установленная панель не болтается на своём месте. Жесткость на кручение достаточная.

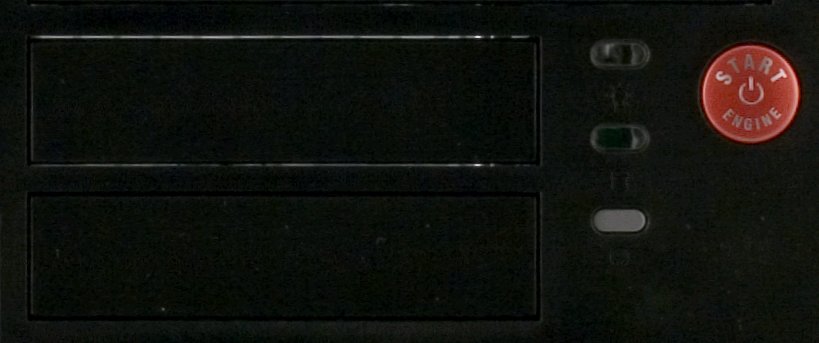

Корпус оснащён двумя портами USB, разъемами для подключения микрофона и наушников, а также одним портом FireWire. Расположены они на левой стороне передней панели корпуса. Такой вариант расположения будет неудобен для всех, у кого корпус стоит в нише стола, так как к разъёмам невозможно будет подобраться. Качество исполнения самих разъёмов хорошее. Кнопки включения и перезагрузки, а также индикаторы питания и активности жесткого диска скрылись под декоративной дверцей. Кнопку включения не заметить невозможно, а RESET по форме ничем не отличается от светорассеивателя индикаторов. Габариты кнопки сброса достаточно малы, но нажать её пальцем всё-таки можно, хотя и с трудом.

На правой стенке корпуса установлен воздуховод в процессорной зоне, оснащенный пылевым фильтром и декоративной решёткой. Крепится стенка двумя обычными винтами под крестовую отвертку. Также предусмотрен безвинтовой вариант её крепежа за счёт встроенной вертикальной "задвижки", но надёжность такой фиксации оставляет желать лучшего. Верхняя и левая стенки корпуса представляют собой одно целое и являются несъемными.

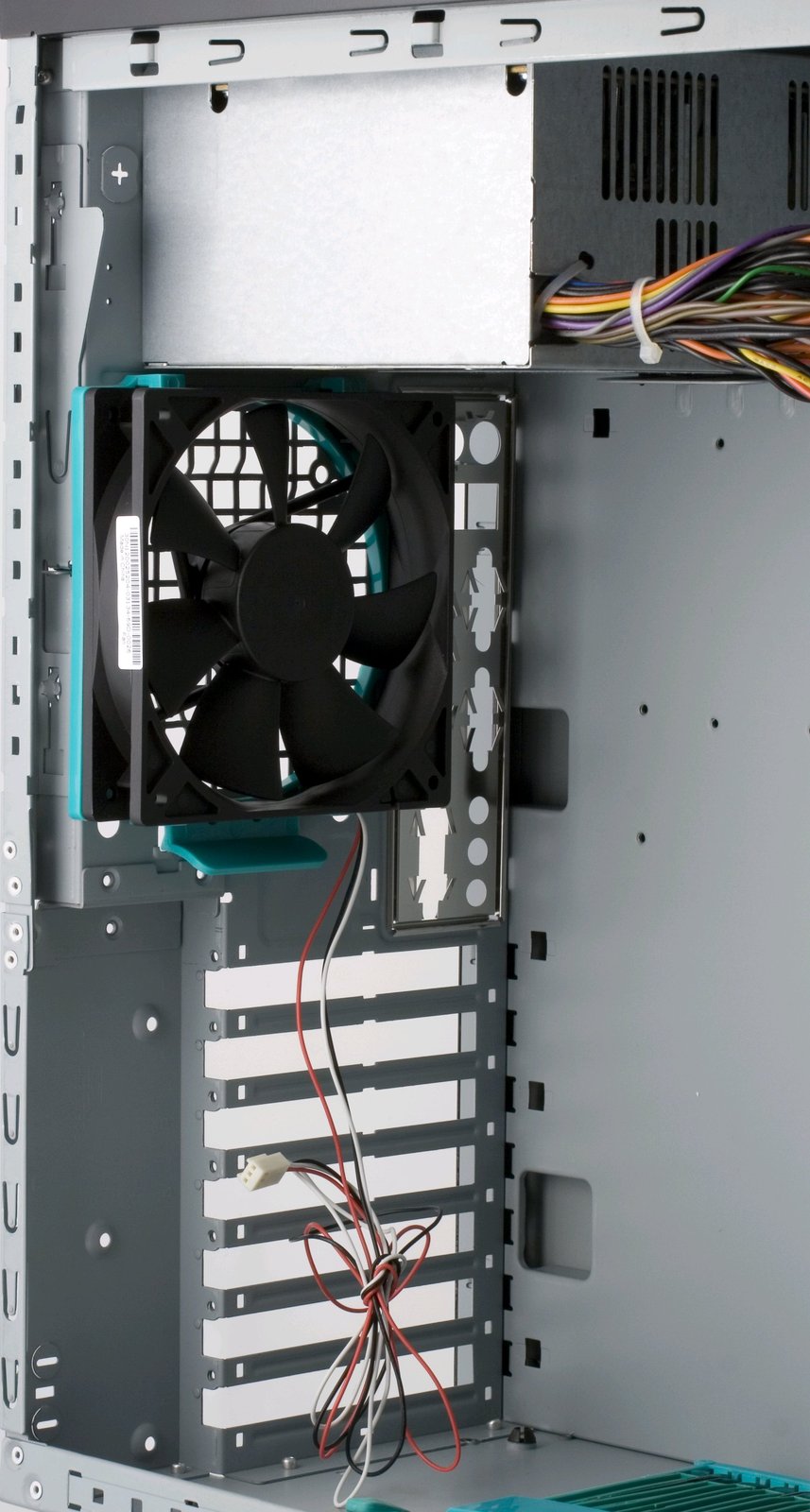

Задняя стенка корпуса выполнена из достаточно прочной стали, она не прогибается при установке вентилятора и заглушки портов ввода/вывода. С внутренней стороны задней стенки закреплена рамка под 120мм вентилятор. Крепится она достаточно просто и, в тоже время, надёжно. Установка в неё вентиляторов типоразмера 92/80мм не представляется возможной.

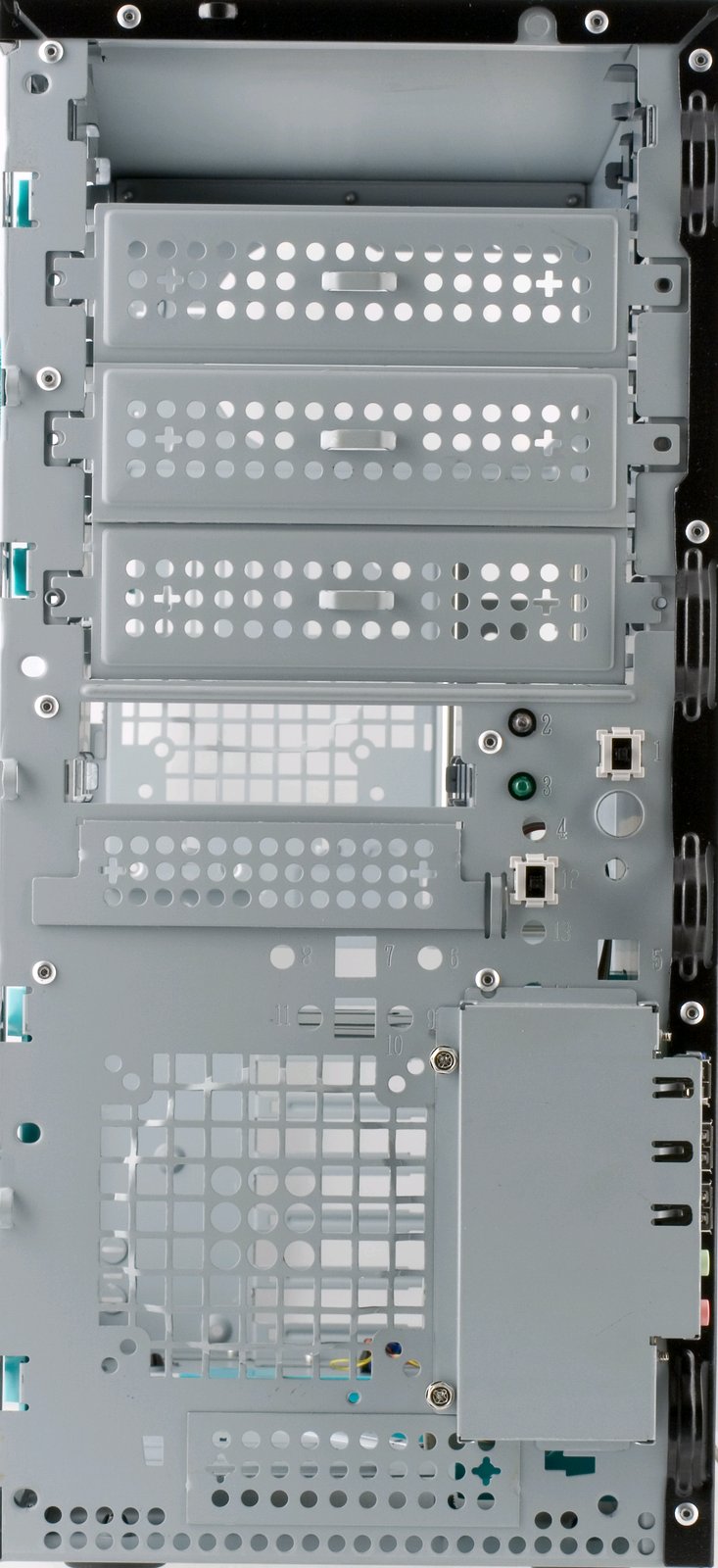

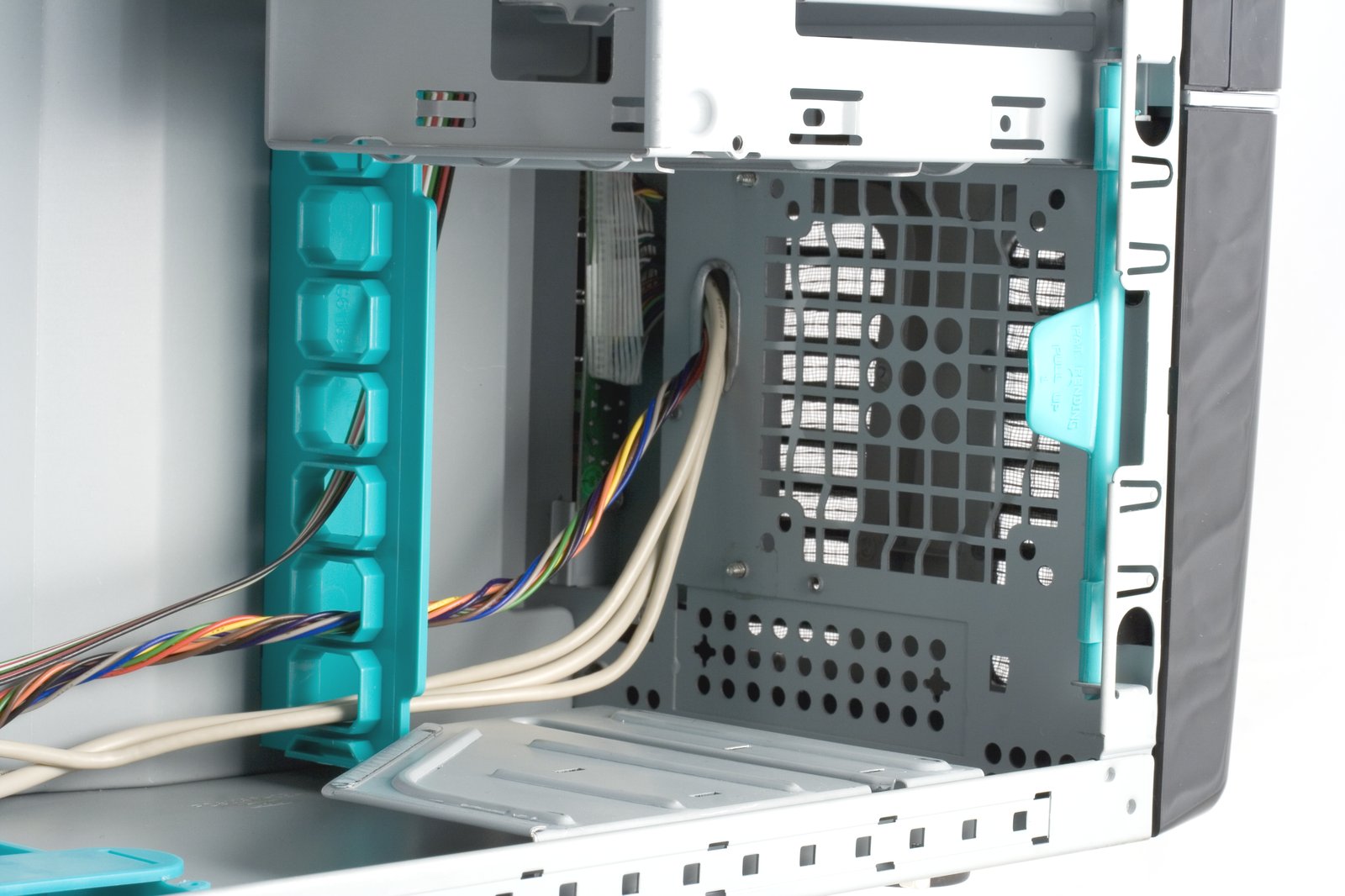

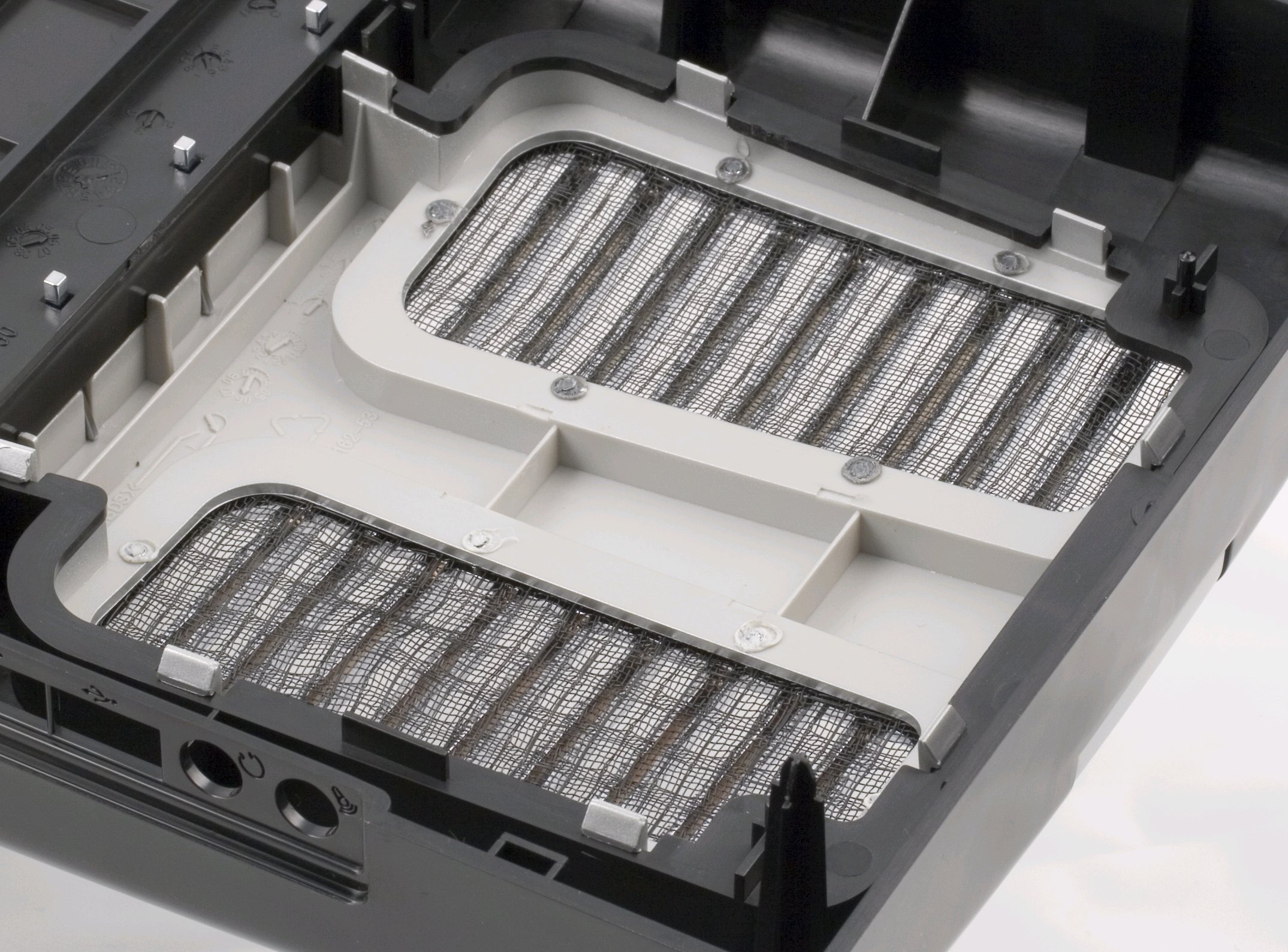

Передняя стенка корпуса оснащена посадочным местом лишь под вентиляторы типоразмера 80 или 92мм, крепятся они обычными винтами. В нижней части декоративной передней панели установлен пылевой фильтр, который, при необходимости, можно демонтировать. Сделать это можно без использования отвёртки, однако при этом весьма велик шанс сильно порезаться - сказываются дефекты литья пластмассы и отсутствие её качественной обработки.

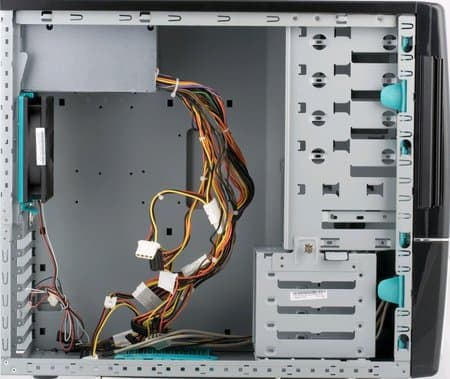

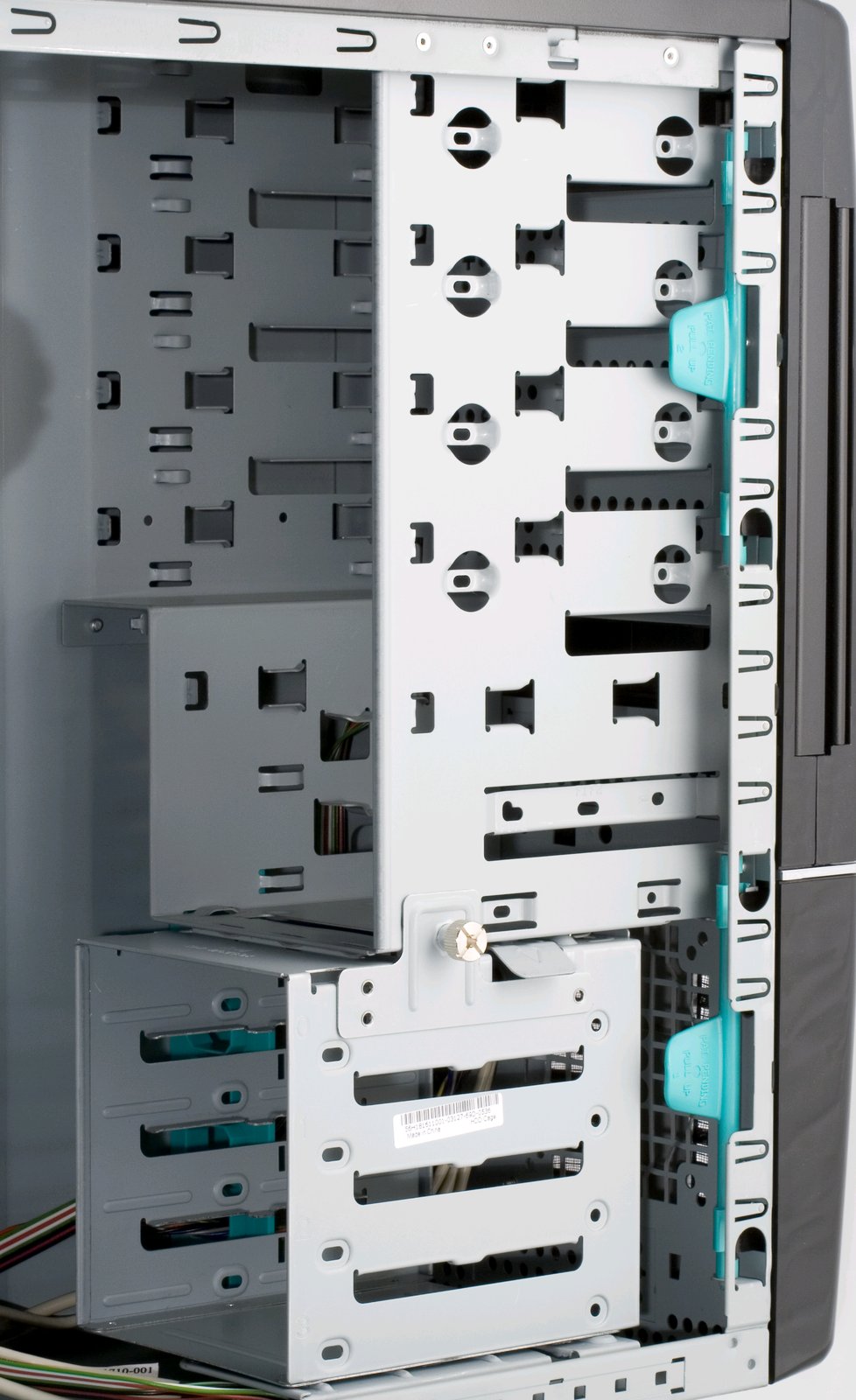

Шасси корпуса имеет посадочные места под:

  • 4 устройства 5,25 дюйма
  • 2 устройство 3,5 дюйма с внешним доступом
  • 4 жестких дисков
  • 7 плат расширения

Тестирование эргономических характеристик системы вентиляции корпуса

Комплектный вентилятор и блок питания работают действительно тихо. Даже в режиме Normal (12B) нахождение рядом с корпусом не доставляет каких бы то ни было дискомфортных ощущений. Паразитные шумы и призвуки также не обнаружены.

В режиме Silent (5B) комплектный вентилятор практически останавливается, а, следовательно, и шум от него становится едва различимым.

Сборка системного блока


Материнская плата крепится довольно необычным способом. Наиболее распространенными являются варианты с использованием либо полых шестигранников-стоек с резьбой, либо заранее проштампованных наплывов. В данном случае основными элементами крепления являются съёмные защелки с резьбой, которые нужно проставить на соответствующие выемки в стенке корпуса. Звучит достаточно хитро, осуществляется примерно также. Зачем было так делать - совершенно непонятно, ведь дополнительными элементами крепежа как раз являются привычные шестигранники, однако отверстия под них расположены в местах, крайне экзотических для плат формата АТХ. Отметим, что резьба в этих "защелках" практически отсутствует, поэтому винты приходится заворачивать с дополнительным усилием и неприятным хрустом.

Устройства в пятидюймовом отсеке крепятся с помощью салазок, помеченных как "CD-ROM". Фиксация получается хлипкая, наблюдается ощутимый люфт, как в горизонтальной, так и в вертикальной плоскостях. Однако производитель предусмотрел возможность усилить крепеж за счёт двух винтов, после установки которых люфт заметно сокращается. Заметим, что, при желании, выломанные металлические заглушки на передней стенке можно закрепить на прежнее место при помощи двух винтов.

Корзина для жёстких дисков съёмная. В корпусе она держится за счёт одной салазки, защёлки и винта с накатной головкой. Жёсткие диски крепятся к ней тремя винтами под крестовую отвёртку. Получается одновременно и быстро, и надежно.

Одно трёхдюймовое устройство закрепится через салазки (при этом крепление можно усилить винтами), для второго устройства предусмотрено только винтовое крепление.

Способ фиксации плат расширения самый простой - винтовой.

Все без исключения порты с передней панели подключаются "монолитными" контактными колодками. Разъём микрофона и наушников имеет два разных (но всё же монолитных) окончания: один для AC97, второй для HD-Audio.

Замена комплектного блока питания проводится без каких-либо непредвиденных трудностей. Её можно производить как в вертикальном, так и в горизонтальном положении корпуса.

Тестирование системного блока с помощью программных приложений

Последний этап представляет собой тестирование с помощью программных средств, осуществляющих сильную нагрузку различных подсистем компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение внутри корпуса. Можно оценить возможности и производительность системы охлаждения корпуса. Для этого этапа будут использованы

  • FarCry – тестирование на различных уровнях в течение часа, разрешение 1024х768
  • ATI Tool – тест 3D View в течение часа
  • Copytest – копирование файлов в течение 30 минут

Конфигурация тестового стенда:

  • Процессор AMD Athlon 64 3000+
  • Кулер GlacialTech 7200
  • Системная плата ASUS K8N-E
  • Оперативная память Patriot LL 512 Мб
  • Видеокарта ASUS A9800XT/TVD
  • Жесткий диск IBM Deskstar 40 Gb 7200RPM

Во время тестирования температура окружающего воздуха поддерживалась на уровне 24 градусов.

Всего было произведено две серии тестов:

  • с комплектным вентилятором на 12В
  • без корпусных вентиляторов


Система охлаждения корпуса показывает ожидаемые результаты. При использовании корпусного вентилятора температура всех компонентов находится в безопасном диапазоне. После его отключения вызывает нарекания только тепловой режим жёсткого диска, температура которого выходит за рамки относительно безопасных 40 градусов.

Итоги

У Chenbro получился в целом неплохой корпус, имеющий ряд мелких недостатков. К ним можно отнести неудачную систему крепления материнской платы, плохую обработку некоторых пластмассовых деталей, невозможность установить вентилятор типоразмера 120 мм на переднюю стенку, а также отсутствие инструкции по сборке. К особенностям можно отнести несбалансированный дизайн, но это лишь субъективное мнение автора обзора.

К достоинствам корпуса можно отнести достаточно толстую сталь (0,8 мм), наличие пылевых фильтров, как на передней, так и на боковой стенках, и съёмную корзину для жёстких дисков.

Средняя текущая цена (количество предложений) в московской рознице: Н/Д(0)



Корпус Chenbro PC611-62 предоставлен компанией OLDI
