Корпус AOpen QF 50C серии Component Solutions

в комплекте с клавиатурой, мышью и колонками


"Каждому — по потребностям". Эта истина известна давно и справедлива практически для любой ситуации. Вот, например, взять корпус для ПК: кому-то интересно сделать его самому, со своими "фишками" и "наворотами", кто-то предпочтет взять за основу стандартный корпус и, опять же, самостоятельно "доработать" его, чтобы подчеркнуть индивидуальность, а кто-то собирает компьютеры "потоком" — будь то небольшие фирмы, занимающиеся продажей компьютеров или системные администраторы, раз в несколько лет обновляющие парк подведомственных машин.

В предыдущей статье из цикла "Корпуса для ПК" мы рассмотрели достаточно дорогую модель корпуса не без претензии на оригинальность. Сегодня попытаемся разобраться с более-менее унифицированной моделью (входящей в комплект "корпус-колонки-клавиатура-мышь"), которая вполне может использоваться для "поточной" сборки корпусов. Стоит сразу оговориться, что "поток" в данном случае вовсе не означает "плохой", предлагаемый корпус относится, скорее, к разряду хороших "рабочих лошадок", которые не подводят; в терминах рынка, как мне кажется, его можно отнести к классу "middle-range" — рассчитанного на широкий круг рядовых потребителей, не требующих от корпуса чего-то экстраординарного. Забегая вперед, хотелось бы отметить, что при всей своей "стандартности" комплект достаточно стильный.

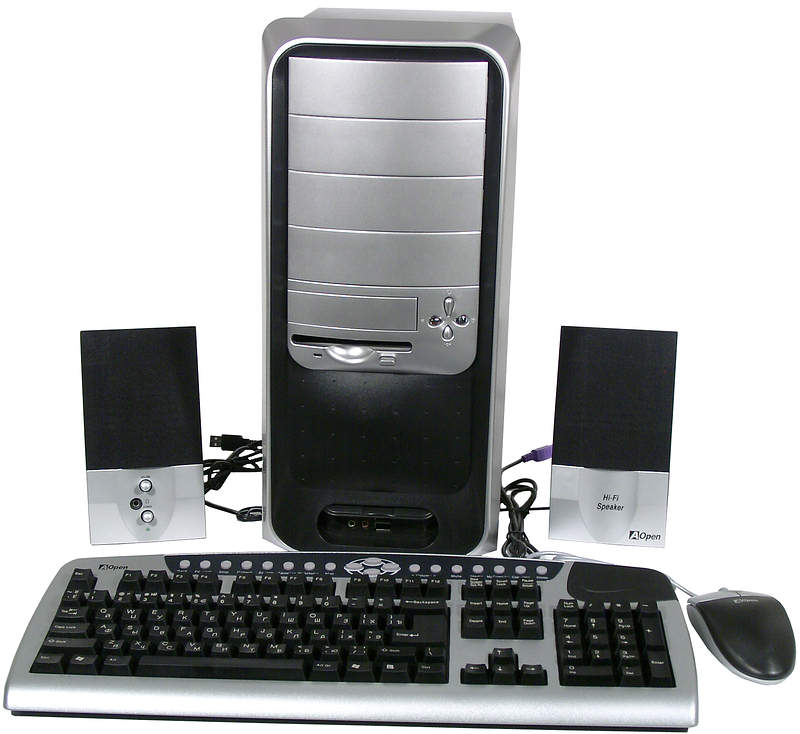

Итак, ближе к делу. Вашему вниманию предлагается комплект AOpen серии Component Solutions. Как уже отмечалось, в состав комплекта входят 4 наименования: собственно корпус QF 50C (silver) [был представлен на Computex 2002] с 300 Вт блоком питания AOpen ATX-300GU, колонки с питанием от USB, PS/2 мышь AOpen Optical Mouse (модель O-23), мультимедийная клавиатура KB-950P.

Корпус

Согласно классификации, которая приводилась во вступлении к первой статье, корпус относится к классу miditower.

Краткие характеристики корпуса:

  • 5,25-дюймовых отсеков — 4 внешних
  • 3,5-дюмовых отсеков — 2 внешних, один внутренний
  • материал корпуса — металл, толщина листов — 0,8 мм
  • выход наушников, вход микрофона на передней панели
  • выходы USB на передней панели
  • форм-фактор устанавливаемых системных плат - ATX/microATX/flexATX/baby AT
  • размеры — 439 × 194 × 426 мм

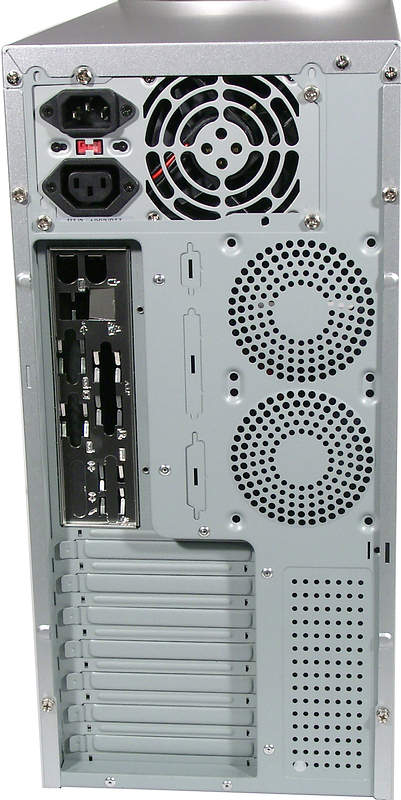

  • посадочных мест под вытяжные вентиляторы (80x80x25) — 2 на задней панели
  • посадочных мест под нагнетающий вентилятор (80x80x25) — 1 на передней панели (если устанавливать вместо блока USB-портов/аудиоразъемов)
  • блок питания — 300 Вт
  • вес — 6,9 кг

Дизайн и внешний вид

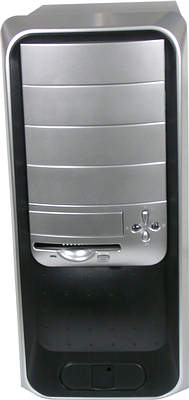

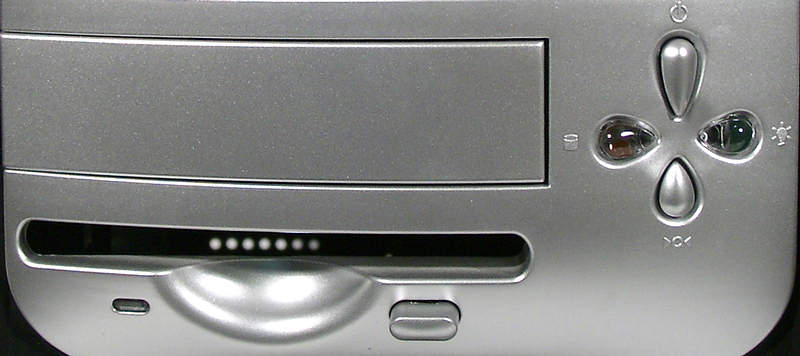

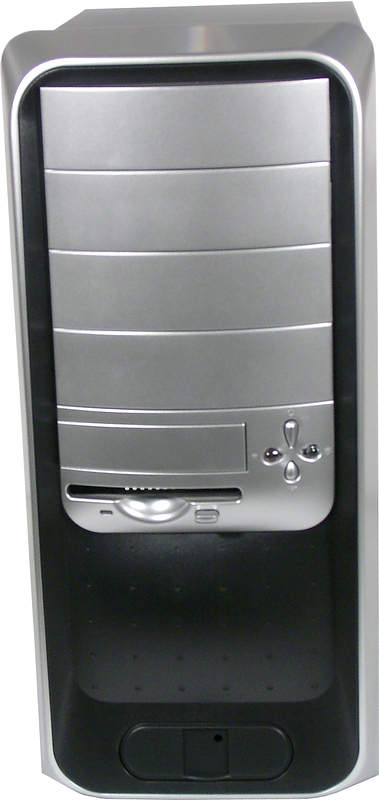

Передняя панель корпуса несколько выпуклая, что придает корпусу футуристический внешний вид, несколько необычно и расположение кнопок и световых индикаторов — кнопка включения питания (Power), сброса (Reset) и светодиоды для индикации работы жесткого диска и наличия питания расположены "четырехлистником".

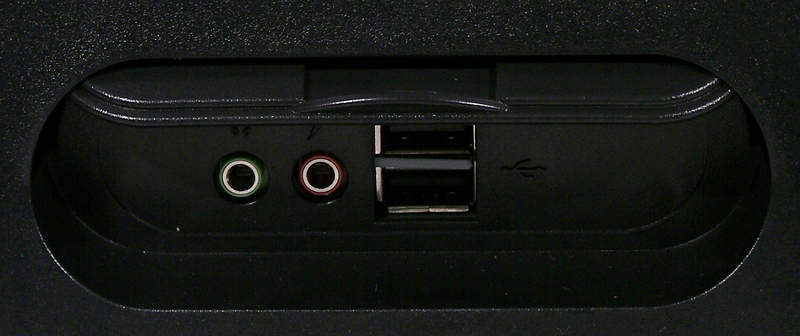

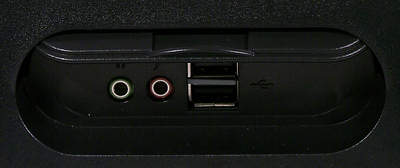

В нижней части передней панели сдвигающаяся вверх-внутрь дверца, за которой скрываются USB-разъемы и аудиоразъемы.


Боковые панели оснащены отверстиями для улучшения вентиляции (пассивной — если не устанавливать на заднюю панель вытяжных вентиляторов). Все кромки листов, из которых выполнен корпус, тщательно сглажены, так что порезаться при установке платы или внутренних компонентов системы практически не удастся.

Верхняя и боковые панели покрыты серебристой краской, что стильно сочетается с передней панелью "частично черного" цвета.

Функциональность и внутреннее устройство

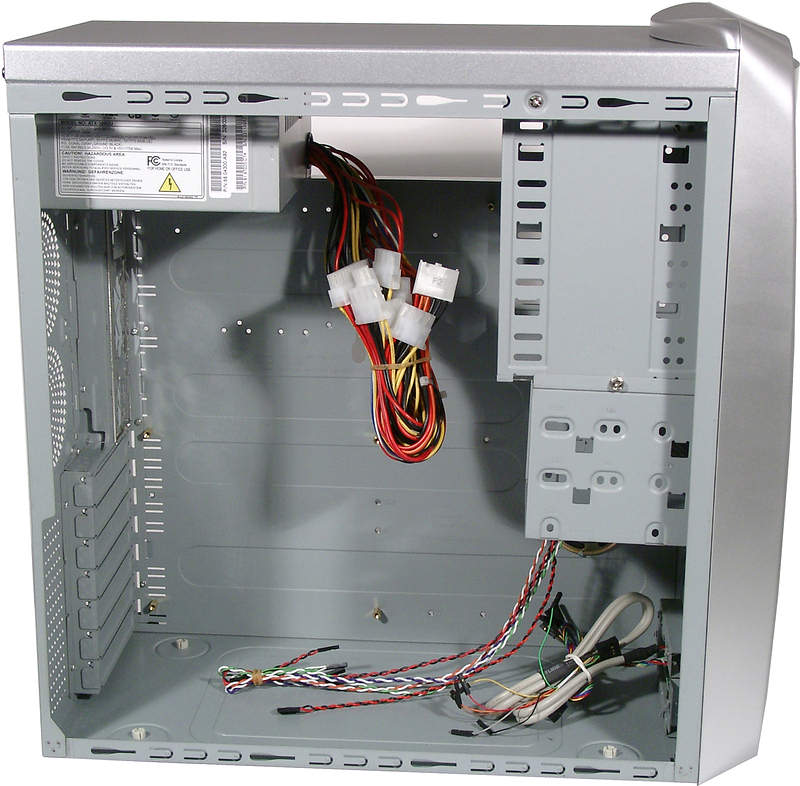

Первое, что бросается в глаза, когда разбираешь корпус, на панели для крепления системной платы подписаны места для винтов — для системных плат разных форм-факторов. Плата крепится без проблем, внутренняя организация корпуса достаточно продумана, так что внутренние компоненты и провода не мешаются при установке.


Особо хотелось бы остановиться на заглушках, закрывающих отверстия для выходов плат на задней панели. Они крепятся не винтами, как обычно, а "вставляются" в отверстия.

В лучших традициях корпусостроения 3,5-дюймовые отсеки реализованы в виде съемного "кармана", навешивающегося на блок 5-дюймовых отсеков, причем, среднее (из трёх) посадочное место отводится под дисковод. Соответствующим образом выполнена и передняя пластиковая панель — отверстие под дисковод имеет фиксированное расположение. Не совсем понятно, насколько удобна такая организация — особенно в связи с усиливающейся тенденцией отказа от 3,5-дюймовых накопителей на гибких магнитных дисках. Представляете, как забавно выглядит торец жесткого диска, просматривающийся внутри корпуса через "бойницу" в передней панели. Впрочем, надо отметить, что это характерно для многих корпусов, представленных на сегодняшний день на рынке и ни в коей мере не умаляет достоинств данного решения.

Небольшое лирическое отступление: одним из негативных моментов использования корпусов с фиксированным местом для 3,5-дюймового дисковода является проблема использования "навесного" кулера на жесткий диск (типа SHDC-A) — c такими кулерами 3,5-дюймовый диск "занимает" целых 2 посадочных места по высоте…

Продолжим, однако. Поставить дополнительный 3,5-дюймовый "карман" невозможно, так что при необходимости установить в системе более двух жестких дисков придется пользоваться "салазками-переходником" для установки 3,5-дюймовых накопителей в 5-дюймовые отсеки или использовать RACK.

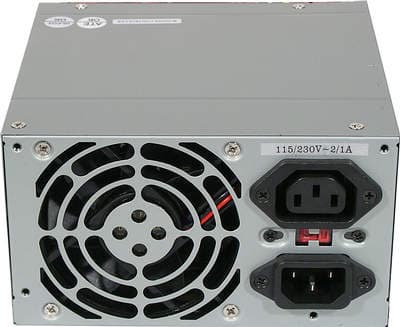

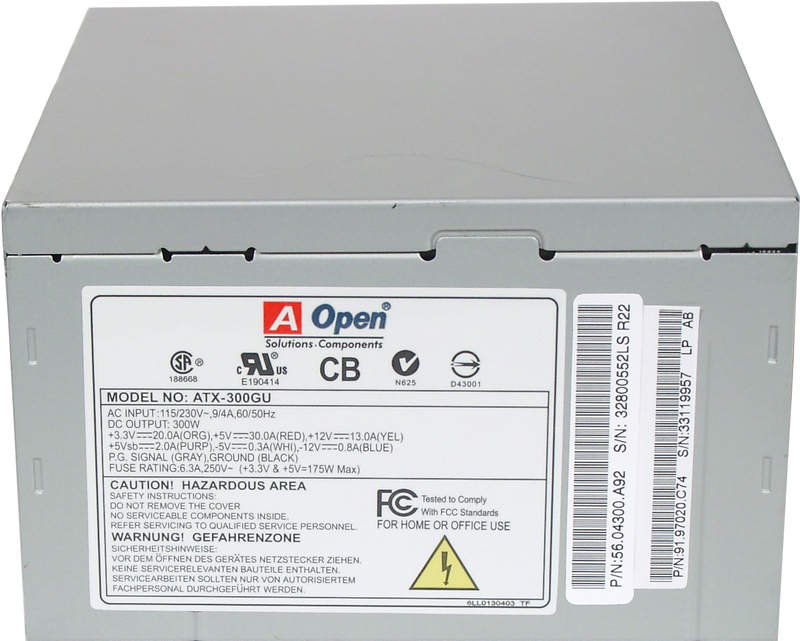

Блок питания



  MINIMUM LOAD NORMAL
LOAD
MAXIMUM LOAD LOAD REG. LINE REG. RIPPLE & NOISE
+3,3V 0,2A 10,0A 7,5/20A ±5% ± 1% 50mV P-P
+5V 2,0A 10,0A 30/21,8A ±5% ± 1% 60mV P-P
+12V 0,0A 4,3A 13,0A ±5% ± 1% 150mV P-P
-12V 0,0A 0,4A 0,8A ±10% ± 2% 150mV P-P
-5V 0,0A 0,15A 0,3A ±10% ± 2% 120mV P-P
+5Vsb 0,0A 1,0A 2,0A ±5% ± 1% 60mV P-P
1. Суммарная выходная мощность по +3,3V & +5V не более 175 Вт.
2. Суммарная выходная мощность по +3,3V & 5V & 12V не более 280 Вт

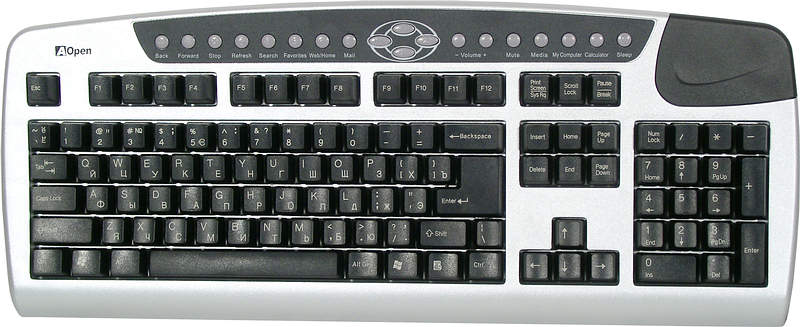

Клавиатура

С клавиатурой поставляется набор ПО — для "включения" работы с мультимедийными клавишами, AOpen iKeyWorks v.3.0. После установки программы в системном трее "повисает" такая иконка (ее можно отключить, но об этом позже):


После этого можно использовать возможности клавиатуры "на полную катушку". При нажатии специализированных клавиш над треем возникает окно с названием функции, которая была выбрана, например, нажатие кнопки "My Computer":

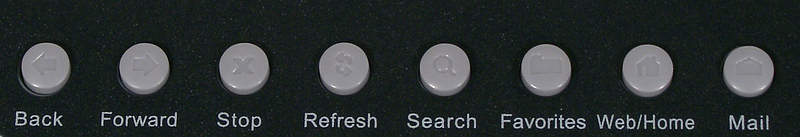

Функции, выполняемые клавишами:


  • Back — перемещение в браузере, возврат на предыдущую страницу
  • Forward — перемещение в браузере, переход на следующую страницу
  • Stop — прекращение загрузки браузером текущей страницы
  • Refresh — обновление содержимого страницы

Функционально эти клавиши соответствуют "кнопкам" в браузере. Отмечу, что кнопки работают не только в IE, но и в Opera.

  • Search — вызов поиска (системного, того, который Start-Search Files and Folders ,) — в случае, если не открыто окно браузера) и поиска страницы — если открыт IE (в случае открытого окна Opera вызывается системный поиск)
  • Favorites — открытие/закрытие окна Favorites (Избранное) в случае открытого IE/папки "Избранное" в противном случае
  • Web/Home — переход в браузере на страницу, установленную "по умолчанию"
  • Mail — запуск почтового клиента, установленного в системе по умолчанию (The BAT!) в моем случае — независимо от окон браузера

  • Volume — кнопка уменьшения громкости
  • Volume + - кнопка увеличения громкости

Обе кнопки используют системный регулятор звука, не выводя его на экран.

  • Mute — отключение звука (системный регулятор)
  • Media — вызов Media Player'а
  • My computer — открытие соответствующего окна
  • Calculator — вызов калькулятора
  • Sleep — перевод машины в "спящий режим"

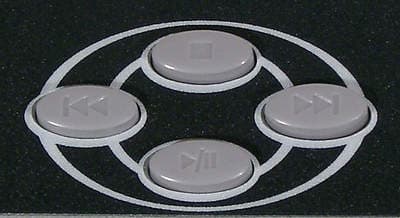

Четыре кнопки в центре клавиатуры используются медиа-плеером для перехода по композициям, для паузы/воспроизведения и остановки воспроизведения.

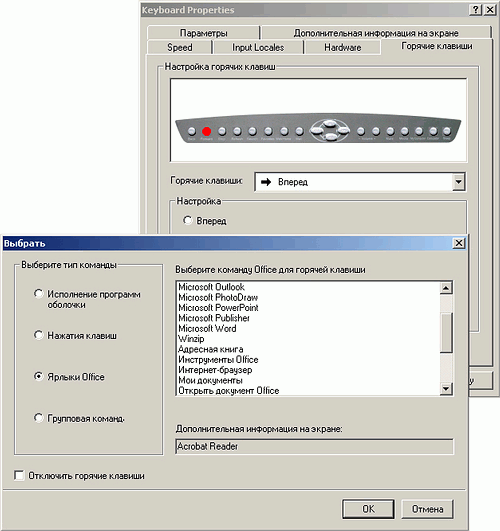

Впрочем, описанные функции активизируются при установках по умолчанию, программа позволяет переназначить клавиши (в свойствах клавиатуры, вызываемых из панели, управления появляются дополнительные закладки). Отмечу, что в разных приложениях вызываемые функции могут быть разными — зависит от того, как программа трактует "горячие клавиши" например, в Total Commander кнопки "Back" и "Forward" позволяют переходить к предыдущему/следующему каталогу.


Прежде чем завершить этот раздел, скажу, что клавиши нажимаются очень мягко, сопротивления клавиш, как, например, у Mitsumi KFK-EA4XT (ну уж извините, с чем работаю, с тем и сравниваю), нет, поэтому поначалу не покидает желание давить на клавиши посильнее. Впрочем, минут через 20-30 к клавиатуре привыкаешь. Желание попередвигать клавиатуру по столу пропадает еще быстрее — 4 резиновые ножки практически не дают возможности просто сдвинуть ее скользящим движением и для смены местоположения приходится клавиатуру приподнимать

Вот, пожалуй, и все, что хотелось бы сказать как о программной части, так и самой клавиатуре — будет возможность — поэкспериментируйте.

Мышь

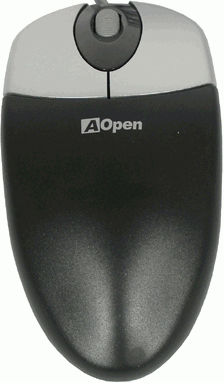

Что касается мыши (O-23), то она практически ничем не отличается от обычных оптических мышей — три кнопки (средняя — ребристое колесико). Самое интересное — на сайте AOpen данных по этой мыши нет, есть только упоминание модели O-23G, которая немного отличается от представленной — хотя бы тем, что вместо 60 мА она потребляет 100 мА. Хотя, как мне представляется, особой разницы между этими двумя мышами нет — тот же выдерживаемый 1 млн. нажатий кнопок, те же 804 км пробега, то же разрешение в 400 dpi. Усилие нажатия основных кнопок — легкое, плавность движения у мыши — очень хорошая (впрочем, эти оценки являются субъективными).

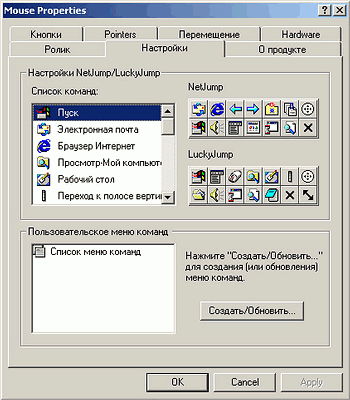

Отмечу, что мышь корректно работает с пакетом iWheelWorks для O-23G, предоставляющим ряд возможностей по настройке манипулятора. Отдельных драйверов мыши в предложенном комплекте не обнаружено.

Колонки

К стереоколонкам, поставляемым в комплекте, скорее всего, следует относиться как к "бонусу". При цене всего комплекта в 89 долларов, от колонок в обычном пластмассовом корпусе никто не ожидает ничего сверхъестественного. Как и в случае с мышью, сайт AOpen умалчивает о технических характеристиках колонок. С другой стороны, пользователи, которым важно качество звука, с большой вероятностью поменяют их на что-то другое.

Пожалуй, чуть ли не единственным местом, где могут использоваться поставляемые с комплектом колонки — reception небольших компаний — субъективно, их мощности с лихвой хватит перекрыть по громкости фоновые звонки и прочие шумы, или выставочные стенды, где на демонстрацию возможностей аудиосистемы ПК не делается основной упор. Кстати, на выставках комплект должен смотреться очень эффектно — колонки, как клавиатура, мышь и корпус выдержаны в одной цветовой гамме.

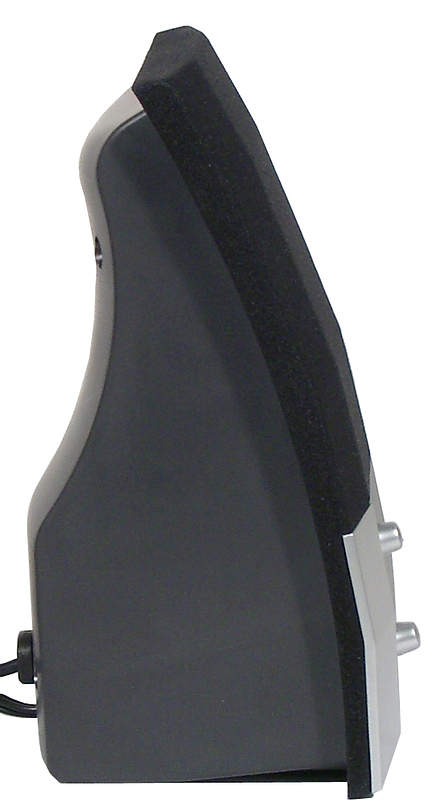

Визуально колонки напоминают модель MS-220, номенклатура - 90.18612.227, но имеют чуть более выгнутый корпус. Наименование предоставленной для обзора позиции — 90.00012.A02. На передней панели колонок расположены кнопка включения, регулятор громкости и гнездо для подключения наушников. Как упоминалось в самом начале, питание колонок осуществляется по шине USB.

Выводы


Комплект AOpen подходит для использования как в качестве базы для офисных компьютеров, недорогих, но качественных домашних систем, а также "потоковой" сборки ПК — например, для оснащения ими компьютерных классов в учебных заведениях. Цена комплекта — 89 долларов.Корпус располагает всем необходимым для организации грамотной системы охлаждения внутренних компонентов; его внутренняя организация позволяет без особых проблем устанавливать и заменять внутренние компоненты системы, включая системную плату.

Поставляемая в комплекте мультимедийная клавиатура достаточно эргономична, наличие 19 перепрограммируемых функциональных клавиш позволяет повысить эффективность работы как автономно, так и в сети. Мышь O-23 — удачный недорогой вариант манипулятора, подходящего для ежедневного использования как в офисе, так и в домашних условиях. Колонки, входящие в состав комплекта, также подчеркивают более офисный "уклон" системы, в домашних же условиях могут достаточно долго и качественно служить непритязательным пользователям (опять же, чисто субъективно — при прослушивании музыки через эти колонки желания заткнуть уши не возникает).

Продолжение следует…



Комплект AOpen предоставлен компанией Acer
