Обзор контроллера вентиляторов CoolerMaster Aerogate 2 (ALD-V02-Black)


Введение

В прошлый раз мы познакомились с контроллером от Zalman, предназначенным для утихомиривания вентиляторов. Сегодня у нас в гостях гораздо более интересный продукт от компании CoolerMaster, имеющий большие функциональные возможности. С помощью этого устройства можно не только регулировать скорость вращения вентиляторов, но и следить за температурным режимом внутри корпуса.

Технические характеристики:

  • Дисплей — LCD дисплей с синей подсветкой
  • Системный вентилятор — 40×40×25 мм
  • Мониторинг температуры — 0° — 90°С ±3%
  • Входящее напряжение — 12В / 1А ±5%; 5В / 0,5А ±5%
  • Исходящее напряжение 7в — 12в / 1А
  • Размеры — (Ш×В×Г) 150×43×62 мм
  • Вес — 122 г

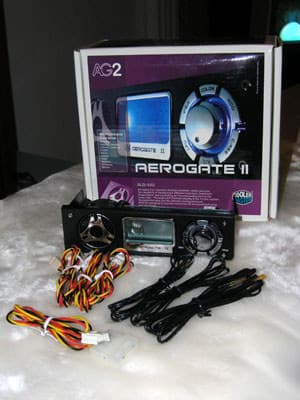

Комплектация:

  • контроллер CoolerMaster Aerogate 2
  • 3 удлинительных кабеля для подключения вентиляторов (длина 45 см)
  • 1 удлинительный кабель для питания (длина 45 см)
  • 4 термодатчика (длина 80 см)
  • 4 крепежных болта
  • Краткая инструкция по установке на восьми языках, за исключением русского

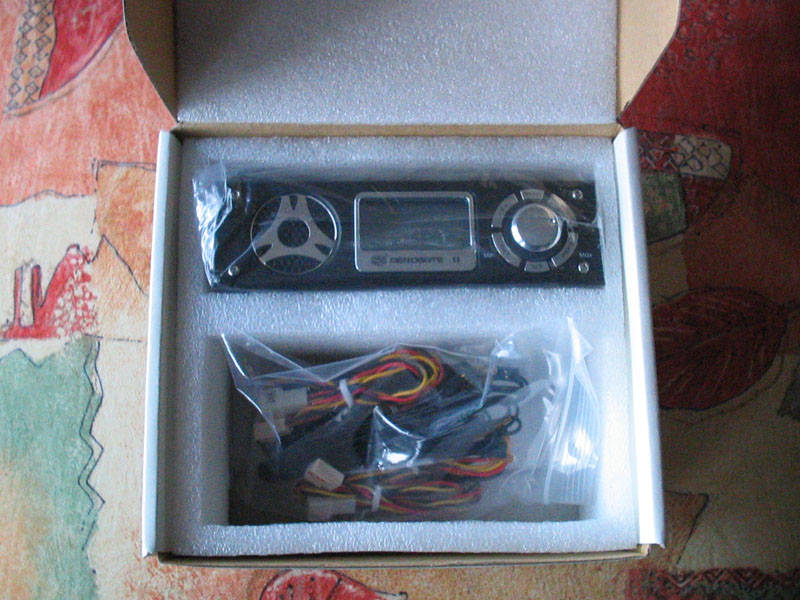

Добротная красивая картонная коробка содержит в себе сам контроллер и все необходимое для его работы.

За сохранность при транспортировке можно не беспокоиться, упаковано разумно и надежно.

Любопытный момент. В пакетике с крепежными болтами обнаружилась скрепка от степплера. Как она туда попала, остается для меня загадкой.

Дизайн и внешний вид

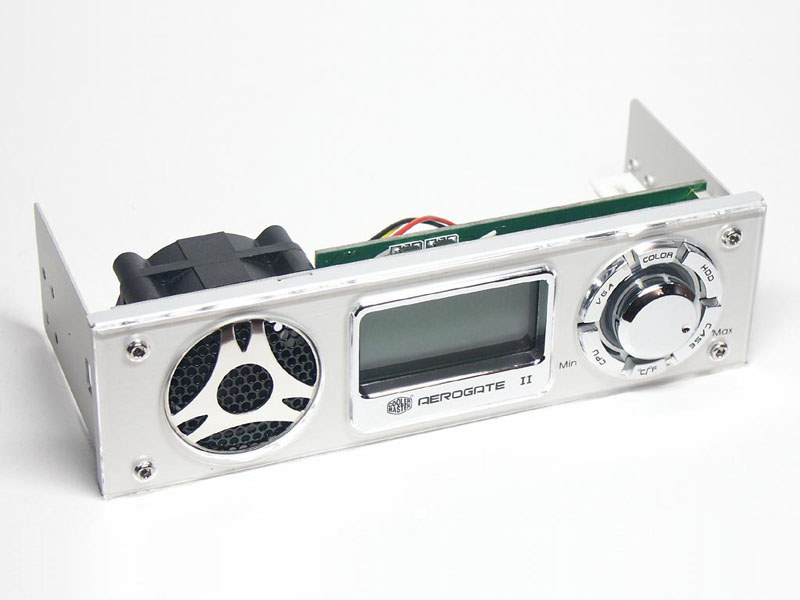

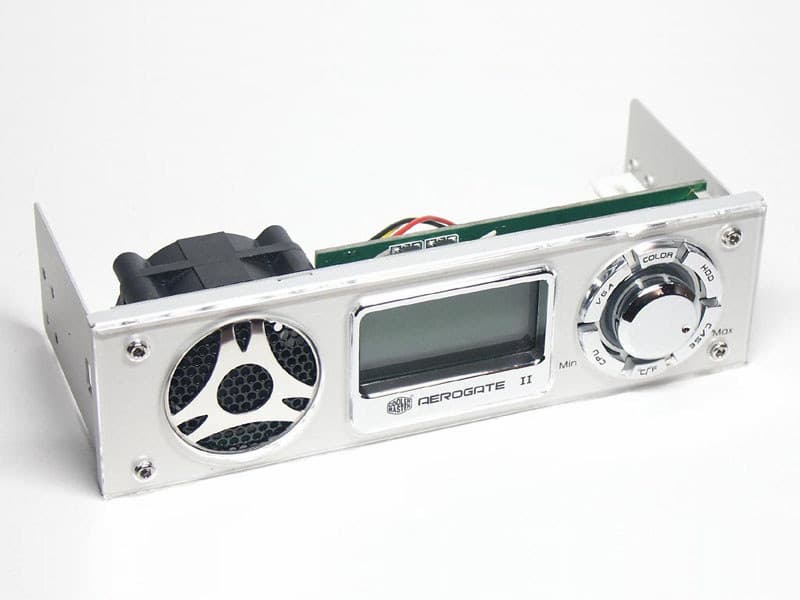

Устройство выпускается в двух цветовых решениях: серебристом и черном. Они идеально подходят как к алюминиевым корпусам, так и к обычным железно-пластиковым кейсам аналогичных цветов.

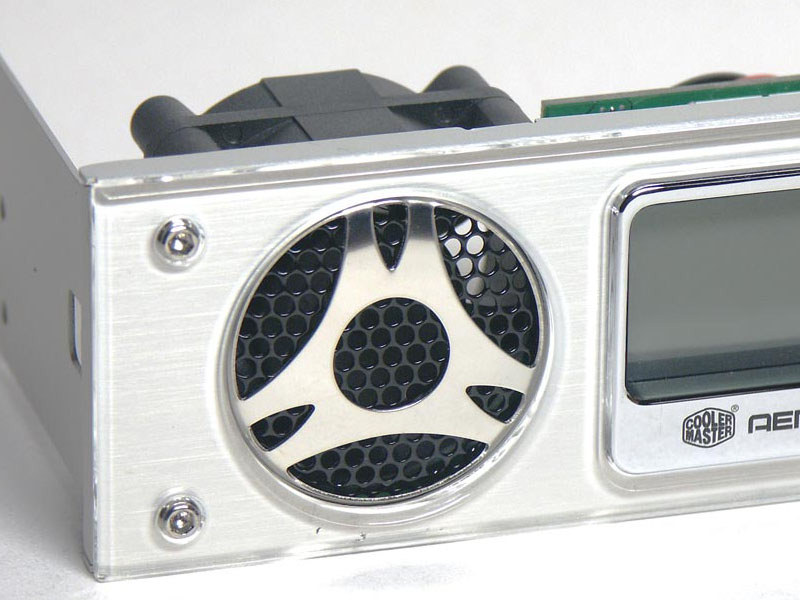

В левой части устройства располагается решетка нагнетающего вентилятора. Смысла особого в нем нет, хотя если умудриться расположить винчестер прямо за контроллером, (придется самостоятельно придумывать крепление), то этот вентилятор поможет его охлаждению.

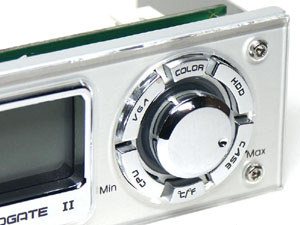

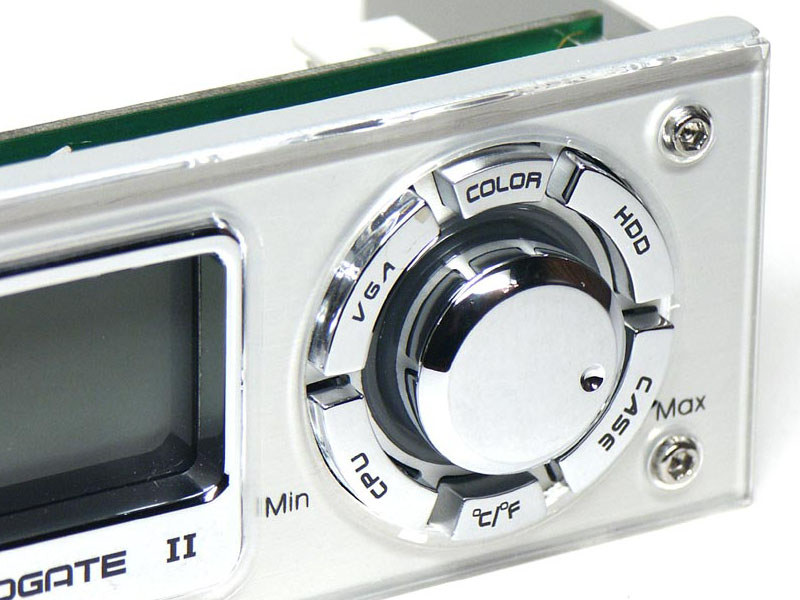

В левой части устройства расположились шесть кнопок управления: VGA, CPU, HDD, CASE (переключение между четырьмя каналами), COLOR (выбор цвета подсветки), °C/°F (выбор шкалы измерения температуры) и бесступенчатый регулятор.

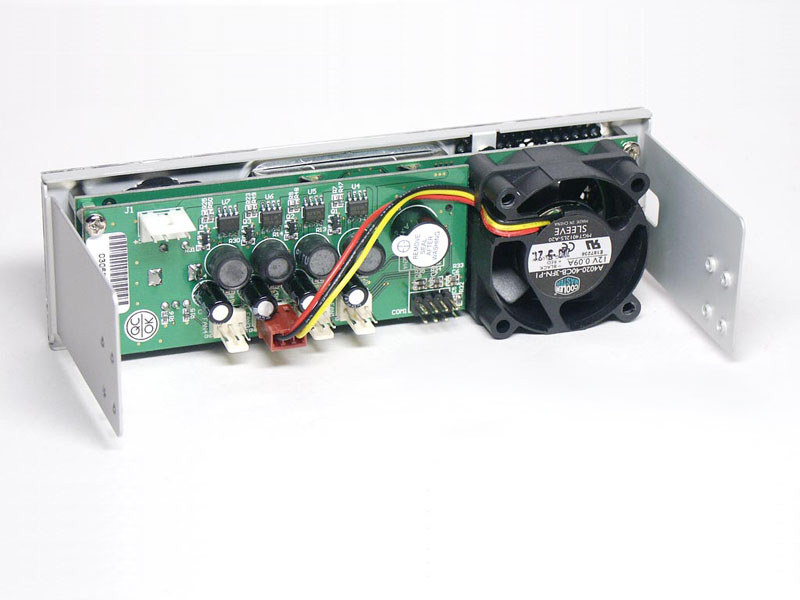

Если посмотреть на контроллер сзади, то можно увидеть, разъем питания (4 pin), четыре разъема для подключения вентиляторов (3 pin), четыре разъема для подключения термодатчиков (2 pin) и 40 мм вентилятор (подключен к каналу HDD). Качество изготовления и монтажа — «на пять баллов».

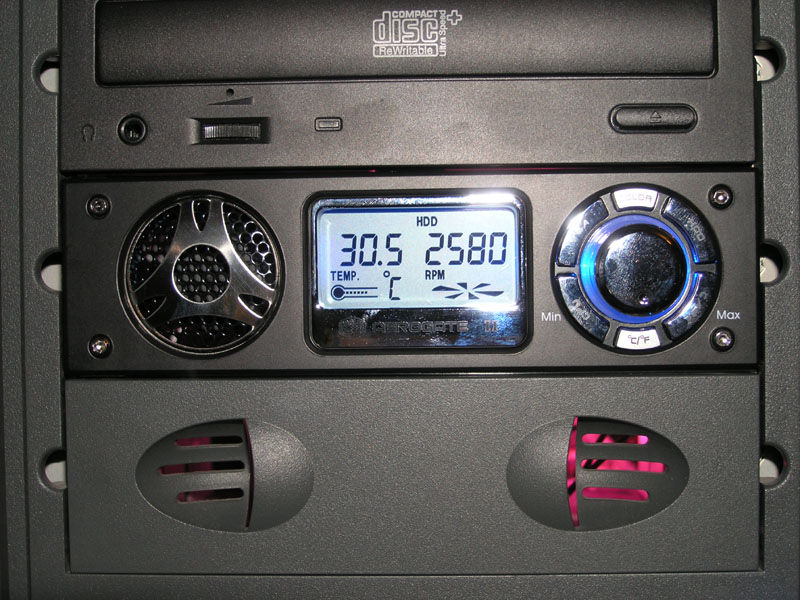

А вот так выглядит контроллер черного цвета, установленный в черный корпус:

К недостаткам дизайна можно отнести то, что блестящие части устройства моментально «залапываются». Замечено, что каждый подходящий к компьютеру, в котором установлен Aerogate 2, стремится оставить на нем свои отпечатки пальцев:). Контроллер действительно привлекает к себе внимание.

Подсветка жидкокристаллического дисплея — синего цвета, а вот светящееся кольцо вокруг ручки может светиться одним из семи цветов:

Белый Желтый Фиолетовый
Красный Голубой Зеленый
Синий Без подсветки

Для того, чтобы поменять цвет подсветки, нужно нажать кнопку COLOR, после чего цвета начнут чередоваться по кругу с интервалом в одну секунду. Когда вы увидите понравившийся вам цвет, нужно повторно нажать кнопку COLOR.

Ручка управления вращается легко в обе стороны. Вращая ручку влево, вы уменьшаете скорость вращения выбранного вентилятора, вращая ручку вправо — увеличиваете. Ручка так же является седьмой кнопкой управления, то есть на нее можно нажимать.

В целом дизайн весьма удачный. Наверняка он понравится тем пользователям, которые предпочитают классический дизайн без особых изысков. Как я уже говорил, этот контроллер будет прекрасно сочетаться с классическим дизайном корпусов, выпускаемых CoolerMaster, LIAN-LI и их аналогов от других производителей. С другой стороны этот контроллер может неплохо смотреться и в корпусах с более современным дизайном.

Сборка

Aerogate 2 без проблем устанавливается в корпус со стандартным винтовым креплением пятидюймовых устройств. Если же в вашем корпусе используются салазки или какой-то другой вид нестандартного крепления, то возможно у вас возникнут проблемы с установкой этого контроллера. Например, в корпусе Chieftec BX-01B-B-B используется нестандартное крепление, позволяющее штатными средствами закрепить только полноразмерные пятидюймовые устройства.

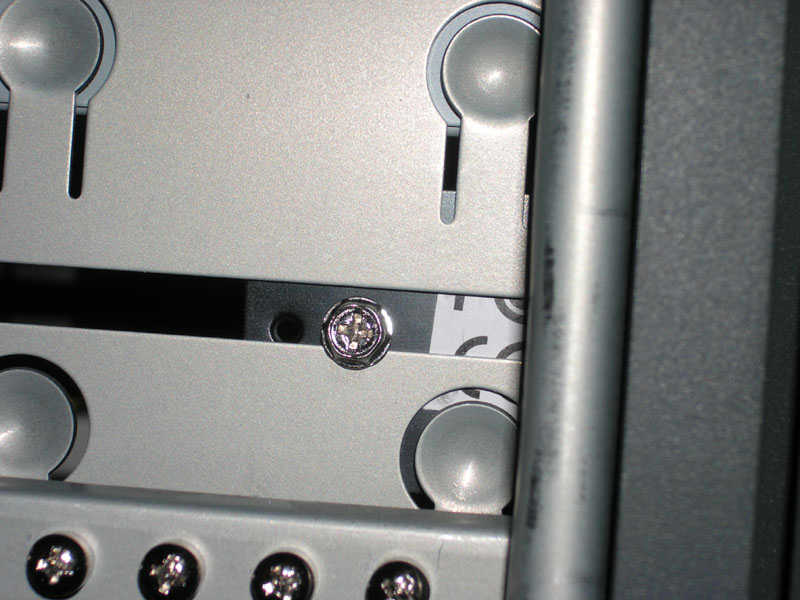

На фотографии видно, как можно закрепить контроллер в этом корпусе нестандартным образом.

Входящие в комплект удлинители длиной 45 см позволяют подключить любой вентилятор в корпусе, вне зависимости от его расположения относительно контроллера. Для удобства пользователя коннекторы проводов подписаны. Длины проводов термодатчиков (80 см) тоже более чем достаточно для мониторинга температуры комплектующих. Сами термодатчики очень тонкие (менее 1 мм в толщину) и достаточно узкие, поэтому их размещение не доставит проблем.

Тестирование

Для тестирования были использованы следующие комплектующие:

  • Контроллер вентиляторов CoolerMaster Аerogate 2
  • Корпус Chieftec BX-01B-B-B
  • Вентилятор 80×80 мм ZALMAN ZM-F1
  • Вентилятор 40×40 мм CoolerMaster MGT4012LS-A20
  • Боксовый кулер от PIII

Включаем компьютер. Контроллер приветствует нас однократным писком. Информация на дисплее устройства хорошо читаема как при дневном свете, так и ночью. Подсветка дисплея не отключается.

К контроллеру подключены 3 вентилятора, в таблице представлены данные о возможности их регулировки:

Скорость вращения вентиляторов (обороты в минуту)
Вентилятор Минимум 1* Минимум 2 Максимум
CoolerMaster MGT4012LS-A20 1560 2460 3900
ZALMAN ZM-F1 1860 2010 2970
Intel Box (PIII) 1600 2580 4440

* Если энергично поворачивать ручку регулятора влево, то можно снизить скорость вращения вентиляторов ниже 2000 оборотов (Минимум 1), но контроллеру это особо не нравится, и он потихоньку ускоряет вентиляторы до скорости выше этого значения (Минимум 2).

При максимальной скорости вращения ZALMAN и боксовый кулер ощутимо шумят. При минимальной скорости (Минимум 2) шум от них практически исчезает. То есть с первой своей задачей, а именно с понижением уровня шума, контроллер справляется.

Второй задачей контроллера является мониторинг температуры. Каждому из четырех каналов (VGA, CPU, HDD, CASE) соответствует свой термодатчик. Подключение самих датчиков достаточно простое. Разъем термодатчика подключаете к контроллеру, сам же термодатчик располагаете в том месте, где хотите отслеживать температуру. Главное при подключении — не перепутать провода. Теперь на экране контроллера будет выводиться температура. Температура может отображаться как в привычных для нас градусах по шкале Цельсия, так и в градусах по шкале Фаренгейта.

Контроллер может автоматически увеличивать скорость вращения вентилятора до максимума, если температура с соответствующего ему термодатчика достигает определенного предела:

Температура, при которой контроллер автоматически увеличивает скорость вентилятора
Канал °C °F
CPU, VGA 65 149
HDD, CASE 55 131

Происходит это таким образом. Например, процессорный кулер вращается на минимальных оборотах. Неожиданно температура процессора поднимается до 70°C. Контроллер автоматически увеличивает скорость вращения вентилятора, подключенного к каналу CPU до максимума, одновременно с этим начинает звучать громкий сигнал тревоги, а светящийся обод вокруг ручки управления начинает мигать красным цветом. Сигнал тревоги можно отключить, нажав на ручку управления. Как только температура опускается ниже 65 градусов, контроллер постепенно снижает скорость вращения вентилятора до первоначальной, звуковая и световая индикация прекращаются.

С одной стороны это очень удобно, с другой — хотелось бы иметь возможность самостоятельно выставлять это значение температуры, ведь далеко не всех пользователей устраивают фиксированные значения.

Еще один важный момент, связанный с термодатчиками. Важно помнить, что температура, фиксируемая термодатчиком, не обязательно является именно температурой выбранного компонента. Например, если расположить термопару в основании радиатора процессора, отображаться будет именно температура основания радиатора. Температура самого процессора при этом может быть существенно выше.

Позволю себе еще одно предостережение. Если вы занимаетесь разгоном, внимательно следите за охлаждением разогнанных комплектующих. Крайне внимательно стоит отнестись к замедлению скорости вращения вентиляторов, дабы потом не было обидно.

Еще одной приятной особенностью данного устройства является то, что оно сигнализирует об остановке подключенного вентилятора. Если скорость вентилятора падает менее 500 оборотов в минуту, то раздается звуковой сигнал. Сигнал тревоги также раздается в том случае, если отключить подключенный к контроллеру вентилятор. Звуковой сигнал можно отключить, нажав на ручку управления.

В процессе тестирования было выяснено, что само устройство в ходе работы не издает никакого шума.

Краткие выводы

Устройство хорошо работает и выполняет все свои функции. По сравнению с контроллером от Zalman, предназначенным для решения аналогичных задач, CoolerMaster Aerogate 2 обладает большим количеством функций (мониторинг температуры, сигнал тревоги, автоматическая регулировка скорости вентиляторов) и более нагляден благодаря дисплею. Контроллер обладает хорошим дизайном и может украсить собой любой системный блок.

Плюсы

  • Достойный внешний вид
  • Наглядность работы
  • Сигнализация остановки вентилятора
  • Автоматическое увеличение скорости вентилятора

Минусы

  • Фиксированные температуры включения тревоги
Продолжение следует…
