RoverBook Explorer W500 — тест матрицы
Тест матрицы
Тестирование производится в соответствии с методикой, разработанной для LCD-мониторов. Подробно с ней можно ознакомиться здесь.
Определение времени отклика
Измерения времени отклика проводилось с использованием
разработанного нами программно-аппартного комплекса. Для начала были
проведены измерения в соответствии с рекомендациями ANSI (при
переключении черного поля на белое и обратно измеряется время
перехода от 10% до 90% яркости, при этом яркость черного поля
принимается за 0%, а яркость белого — 100%) для заводских установок
матрицы (в случае с ноутбуками, яркость устанавливается на максимум).
Время отклика, мс | ||
вкл. | выкл. | сумма |
19,9 | 8,4 | 28,3 |
Матрица медленная, на динамичных сценах возможно «смазывание» картинки.
Дополнительно мы измерили времена отклика при переходе между
полутонами. Очевидно, что скорость переключения черно-белых полей
играет роль только в одном случае: при прокрутке черного текста на
белом фоне. Смазанность объектов при просмотре фильмов и при
виртуальном сражении определяется скоростью перехода между
полутонами. К сожалению, у ANSI нет методики, описывающей процедуры
таких измерений. Поэтому, во-первых, производители матриц и
мониторов могут сознательно обеспечивать малые черно-белые времена
отклика, не заботясь о полутоновых переходах, а, во-вторых,
отсутствие стандартов затрудняет адекватное сравнение скоростей
полутоновых переходов, полученных независимыми тестовыми
лабораториями. измерять время отклика при переходе от черного до X,
от × до белого, и для перехода между полутонами в окрестности X,
отстоящими от × на фиксированное значение (мы выбрали его равным
10%, так как считаем 20% минимальной имеющей значение разницей между
полутонами). С шагом в 10% мы провели эти измерения, результаты
представлены на графиках.

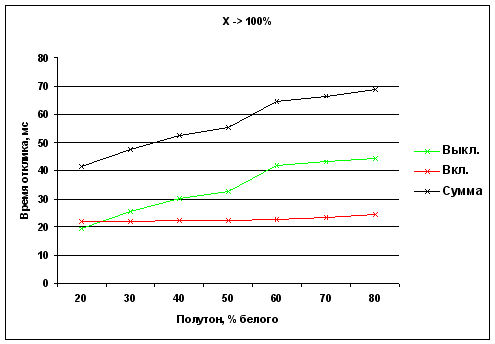

Времена отклика при переходе от полутона X до белого

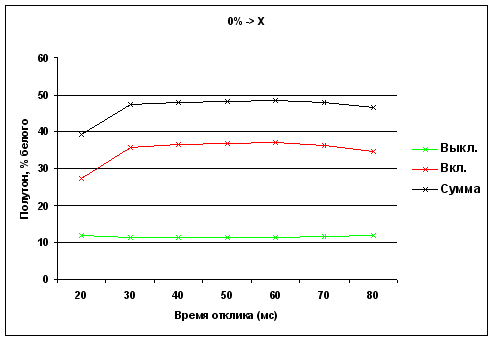

Времена отклика при переходе от черного до полутона X

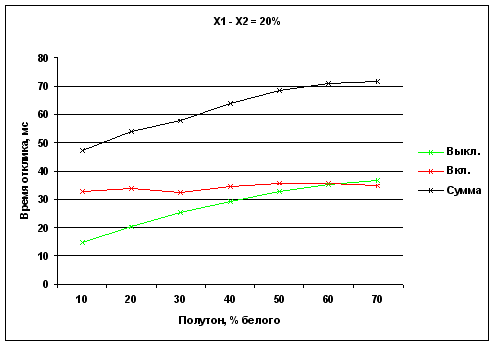

Времена отклика при переходе между полутонами в окрестности X, отстоящими от X на 10%
Как видно, время отклика при переходе между полутонами значительно превышает время черно-белых переходов. При этом замена белого на серый увеличивает время включения, а черного на серый — время выключения. Объяснение этому можно найти здесь.
Оценка яркости и качества цветопередачи
Для оценки качества цветопередачи использовали колориметр
SpyderPRO (PANTONE) c ПО OptiCAL. Параметры целевой гамма-кривой:
Gamma = 2.2, Whitepoint = 6500 К. В таблице приведены: яркость
белого поля, а также цветовая температура на
участках шкалы серого, полученные при максимальной яркости матрицы.
Цветовая температура на различных участках шкалы серого, К | Яркость, кд/м2 | ||
50% | 75% | 100% | |
10310 | 8670 | 6510 | 127,3 |
Яркость матрицы достаточно хорошая для бюджетной модели.
Измерение равномерности черного и белого полей и углов обзора
Для измерения яркости небольшого участка экрана в заданном
направлении мы изготовили высокочувствительный узконаправленный
(4+/-0,5 градуса) датчик. При измерении равномерности белого и
черного полей датчик последовательно размещался в 25 точках экрана,
расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана
не включены). При этом ось датчика была направлена строго
перпендикулярно к поверхности экрана. Аппроксимированные поверхности
яркости черного и белого полей и контрастности (отношения яркости
белого к яркости черного) показаны на рисунках.

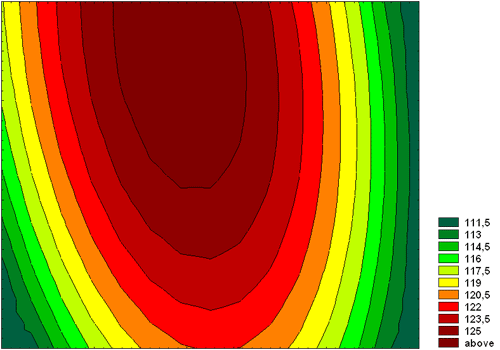

Поверхность, построенная по значениям яркости белого поля. Изолинии через 1,5 кд/м2

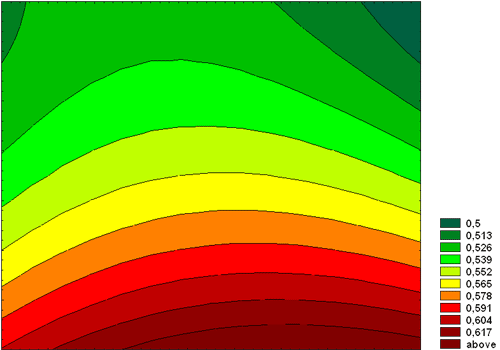

Поверхность, построенная по значениям яркости черного поля. Изолинии через 0,013 кд/м2

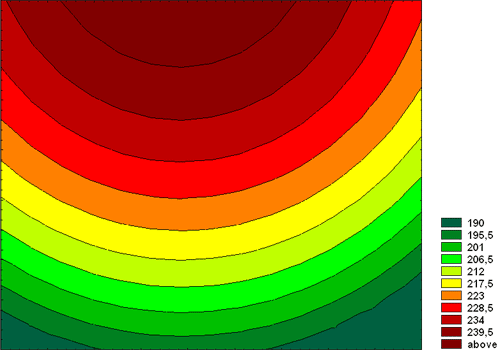

Поверхность, построенная по значениям контрастности. Изолинии через 5,5 единиц
В таблице приведены средние значения и минимальные и максимальные
отклонения от средних значений.
Параметр | Среднее | Отклонение от среднего | |
мин., % | макс., % | ||
яркость черного поля | 0,6 кд/м2 | -11,8 | 14,9 |
яркость белого поля | 120,9 кд/м2 | -8 | 5,5 |
контрастность | 219:1 | -12,4 | 9,9 |
В принципе, все очень неплохо, кроме засветки черного поля внизу экрана.
Чтобы выяснить, как меняется яркость монитора при отклонении от
перпендикуляра к экрану, мы провели серию измерений яркости черного,
белого и оттенков серого в центре экрана в широком диапазоне углов,
отклоняя ось датчика в двух направлениях — вертикальном и
горизонтальном. Результаты — на графиках ниже.

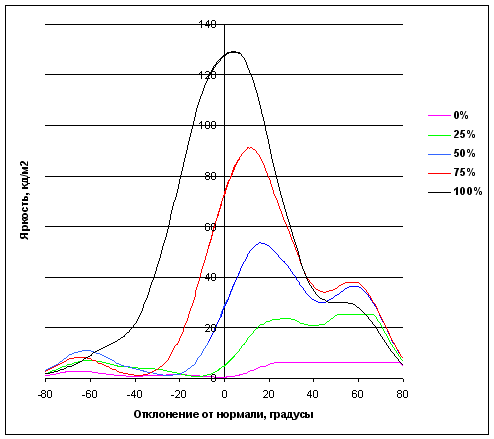

Зависимость яркости полутонов (0% — черный, 100% — белый) в центре экрана от отклонения оси датчика (отрицательные значения — вниз, положительные значения — вверх) от нормали к экрану в вертикальной плоскости

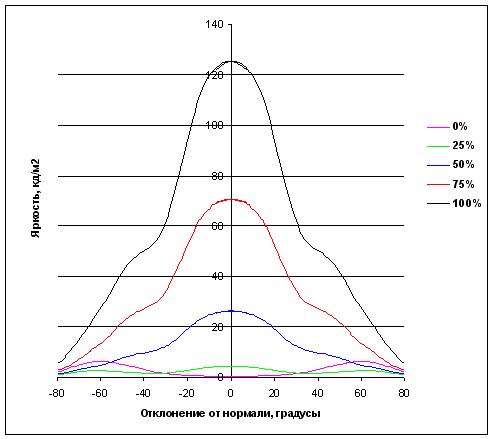

Зависимость яркости полутонов (0% — черный, 100% — белый) в центре экрана от отклонения оси датчика (отрицательные значения — влево, положительные значения — вправо) от нормали к экрану в горизонтальной плоскости

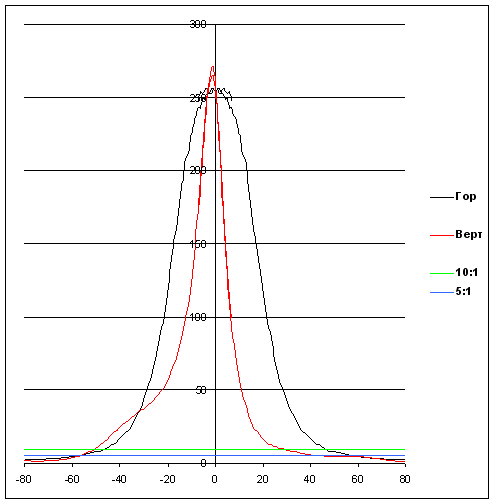

Зависимость контрастности (отношения яркости белого поля к яркости черного) в центре экрана от отклонения оси датчика (отрицательные значения — влево или вниз, положительные значения — вправо или вверх) от нормали к экрану в вертикальной и горизонтальной плоскостях. Зеленая линия — отношение 10:1, голубая — 5:1
Углы обзора, как и у большинства матриц бюджетных ноутбуков, невелики. Если смотреть по контрастности:
при CR = 5:1 вертикальные: -60 +40 = 100, горизонтальные -60 +60 = 120
при CR = 10:1
вертикальные: -50 +30 = 80, горизонтальные -45 +45 = 90.
Если учитывать и графики полутонов, то комфортные вертикальные углы обзора еще меньше. Где-то в районе 30° в каждую сторону.
По результатам теста матрица показала средние результаты для бюджетного ноутбука.Основными недостатками можно назвать большое время реакции и крайне малые углы обзора.
