Эффектное колесо ? часть IV

Rockfire QF-2000IF Real Force Wheel

И снова руль, и снова с функцией вибрационной обратной связи, и снова… и снова Rockfire. Но, если в предыдущей части «Эффектного колеса» был описана весьма, я бы сказал, слабенькая модель QF-368UV, то сегодня мы рассмотрим намного более серьезное и полноценное устройство. Поставив рядом все манипуляторы описанные мною, начиная с первой части этой серии обзоров, можно уверенно утверждать, что руль рассматриваемый сегодня, по функциональной оснащенности, превосходит всех своих конкурентов. Правда, назвать его лучшим из лучших, тоже, нельзя, ибо есть в нем некоторые недостатки. Но, именно по своей функциональной оснащенности, старшая модель рулей Rockfire, действительно одна из самых богатых среди аналогичных ей игровых манипуляторов.

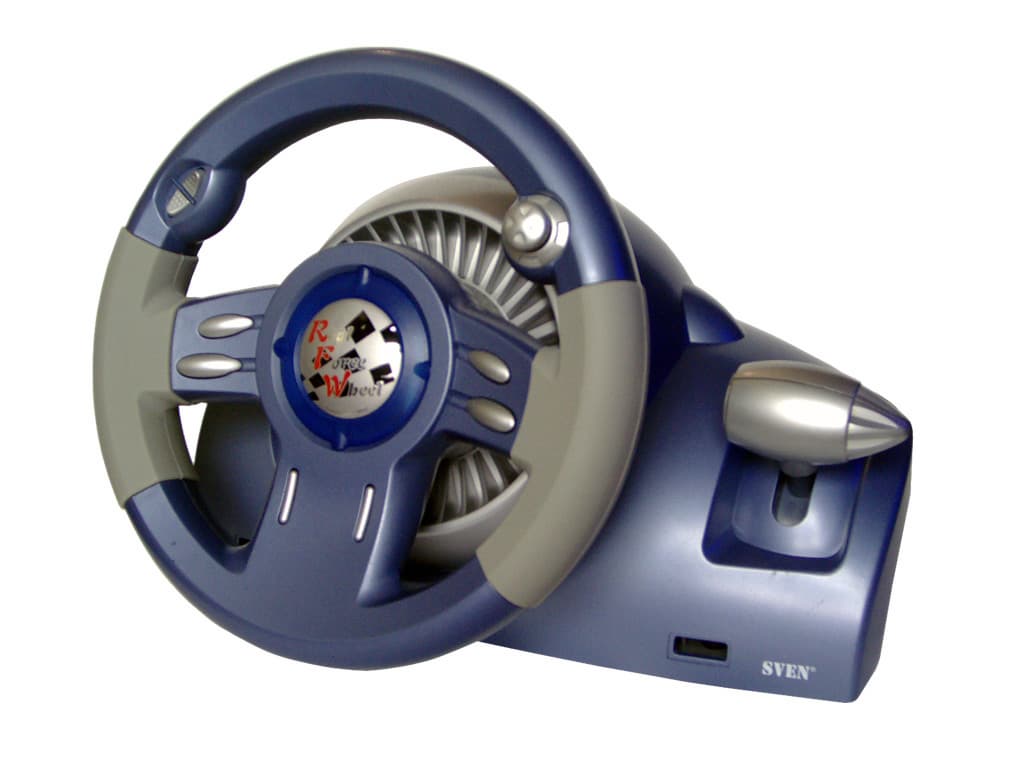

Rockfire QF-2000IF Real Force Wheel

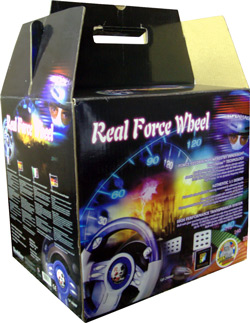

Так же, как и рассмотренная ранее модель Rockfire QF-368UV, модель QF-2000IF продается в России под маркой SVEN. Красочно оформленная картонная коробка, за счет очень компактной укладки компонентов манипулятора, имеет весьма небольшие размеры (37,5х31,5х34 см). Специальной пластиковой рукоятки для транспортировки нет, но, аналогично коробке QF-368UV, верхнюю крышку можно трансформировать, превратив ее тем самым в импровизированную ручку. Комплект, в котором поставляется QF-2000IF, включает в себя все необходимое для его установки и подключения. В него входят следующие компоненты:

  1. Руль
  2. Педали
  3. Интерфейсный кабель (USB)
  4. Сетевой адаптер
  5. Две струбцины
  6. CD с драйверами и программным обеспечением
  7. Краткое руководство пользователя
  8. Гарантийный талон от SVEN

Как видите, по сравнению с манипулятором QF-368UV комплект стал, богаче и ни в чем не уступает аналогичным устройствам от других производителей. Заметьте, что интерфейсный USB кабель является, как бы, самостоятельной единицей комплекта. На первый взгляд, в этом нет ничего странного, но, только на первый. Rockfire QF-2000IF имеет не совсем обычные, расширенные, по сравнению с большинством своих собратьев, возможности подключения к ПК. Вот только реализация этих возможностей не совсем удачна. Хотя, это всего лишь мое личное мнение и, возможно, после прочтения описания процесса подключения этого манипулятора, у вас сложится несколько другое мнение.

Установка и подключение

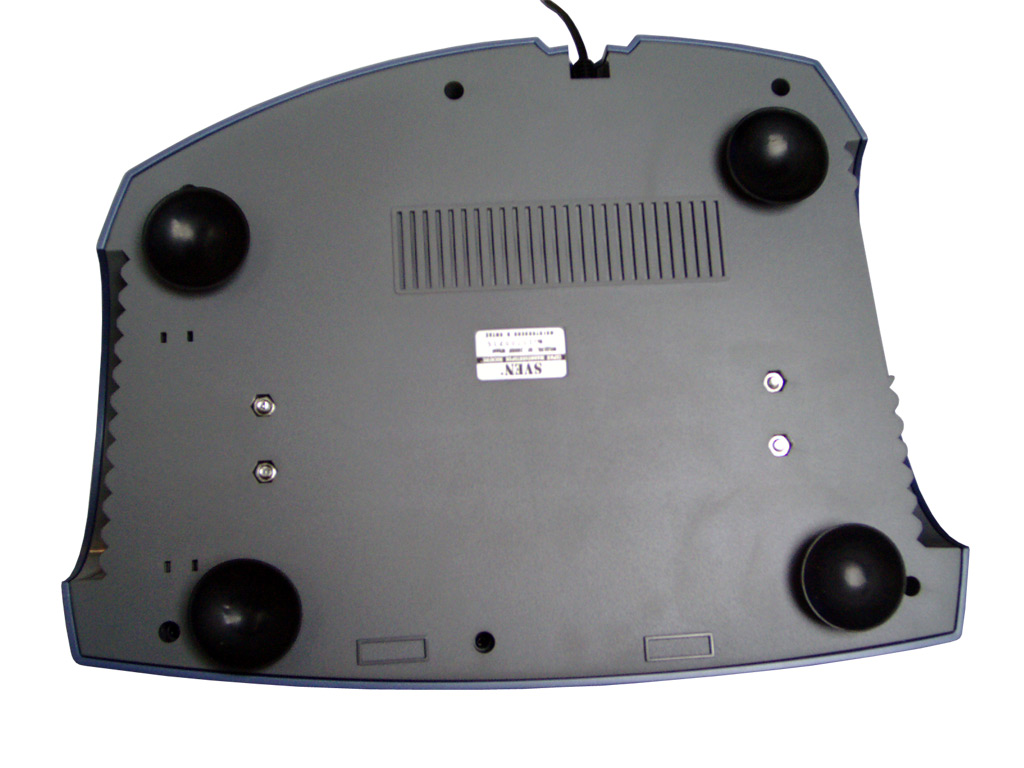

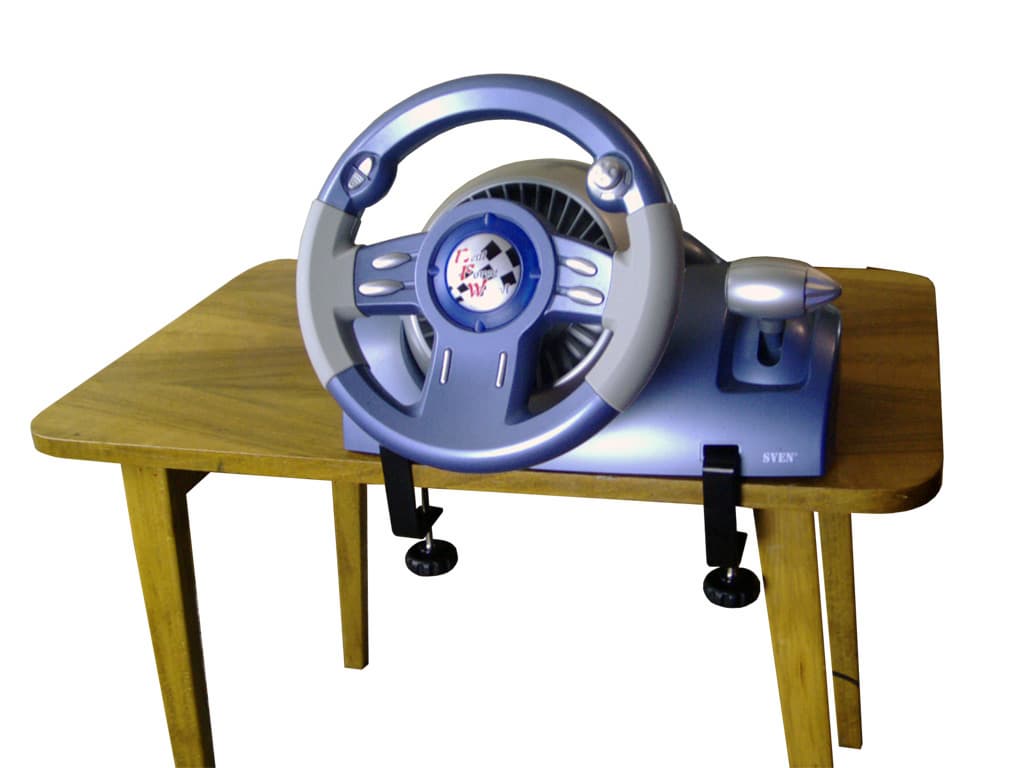

С точки зрения установки и крепления рули от Rockfire, в общем-то, одинаковы. Не выбивается из общего ряда и QF-2000IF. Так же, как и у остальных моделей на нижней крышке основного корпуса этого манипулятора имеются четыре больших резиновых присоски. И, если устанавливать руль на стол с ровной лакированной поверхностью верхней крышки, то держаться он будет не плохо, но только до тех пор, пока пользователю не захочется испытать на себе возможности вибрационной обратной связи QF-2000IF. В этом случае, без дополнительного крепления основного корпуса руля никак не обойтись. Струбцины, которыми манипулятор будет удерживаться на столе, устанавливаются в предусмотренные для них отверстия. В точности такой же механизм крепления применялся и в рассмотренном мною ранее руле Rockfire QF-368UV. И, как я уже писал, недостатком такой конструкции я вижу только ее внешний вид, далекий от современного изящества. Впрочем, это сполна компенсируется уже одним только вылетом струбцины. Он составляет 50мм, что делает возможным установку Rockfire QF-2220IF на столах со всяческими замысловатыми, вроде поперечных досок, конструкциями, расположенными под их верхней крышкой.

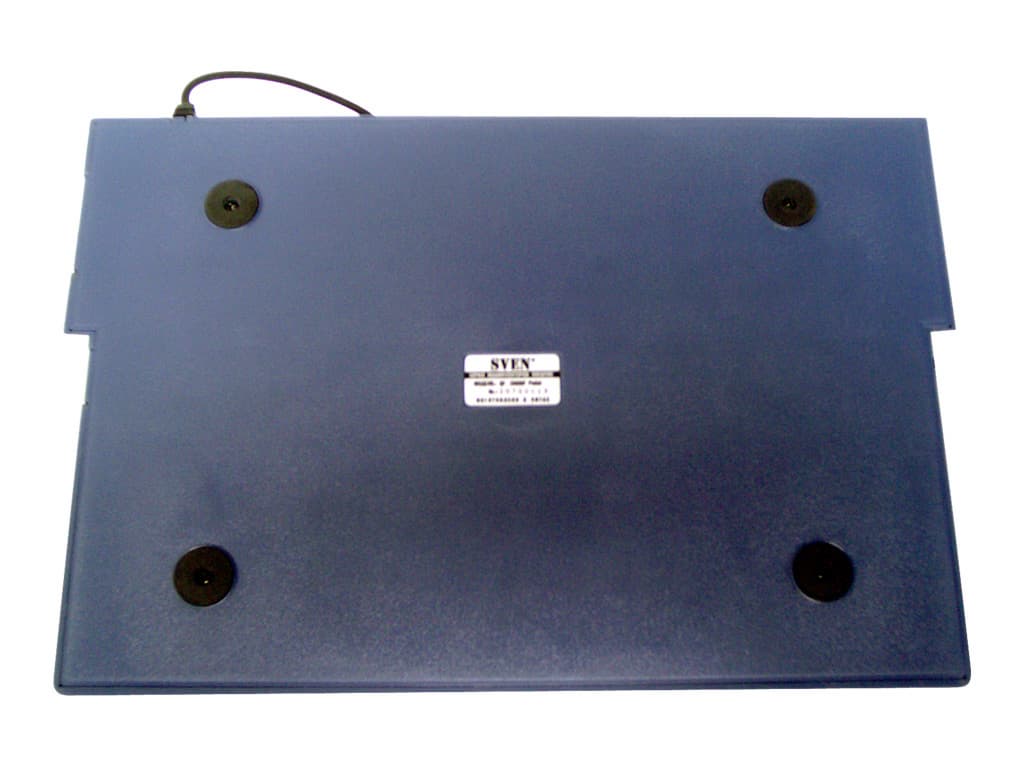

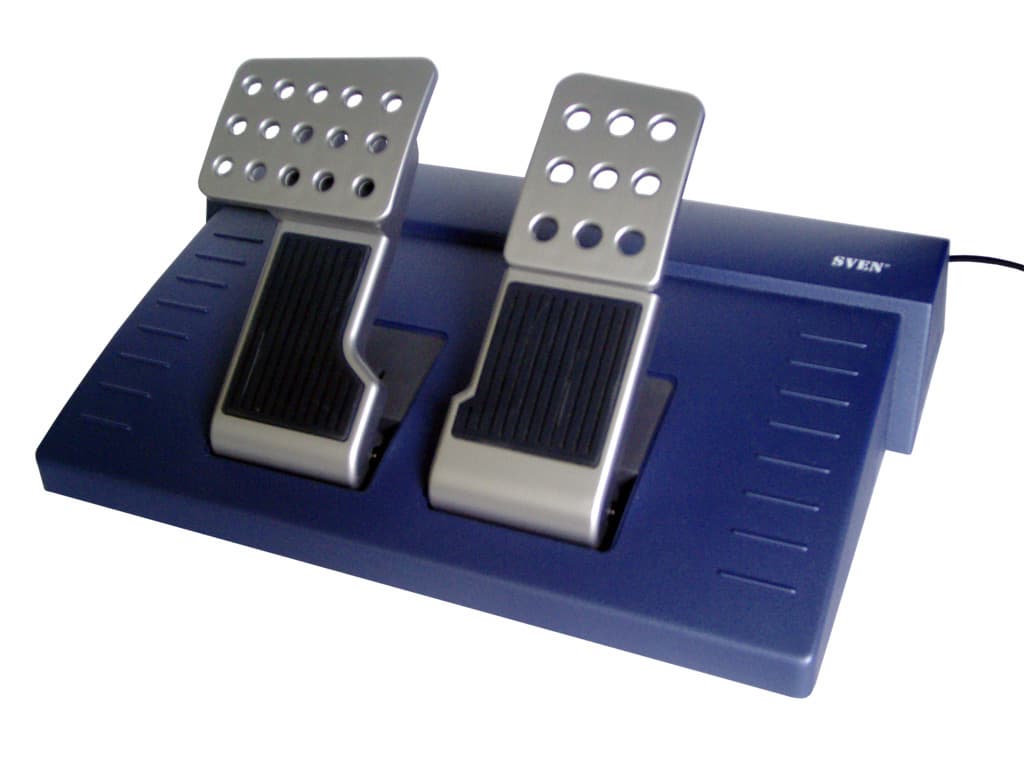

Установка педалей, как вы, наверное, догадываетесь, ничем не отличается от установки педалей любого другого игрового манипулятора такого типа. Тут, собственно, и устанавливать то нечего. Просто кладем их на пол. И все же, педали педалям рознь. Разработчики не стоят на месте и выдумывают различные приспособления, вроде “гребенок”, подобно рулю Logitech MOMO, которые призваны сделать нашу с вами пользовательскую жизнь более комфортной. Только вот, к рассматриваемому сегодня манипулятору это не относится. Его педали опираются на четыре совсем небольших, круглой формы, резиновых ножки. Точно на таких же ножках устанавливались педали Rockfire QF-368UV. Но, смотря на приведенные фотографии, можно заметить, что конструкция основания корпуса QF-2000IF несколько иная. Он намного меньше, чем у всех рулей рассмотренных мною в предыдущих частях “Эффектного колеса” и занимаемая им площадь составляет всего 33х22.2см. Площадка, обычно расположенная под ногами пользователя отсутствует. В данном случае, это оказывается только на пользу, так как вся конструкция педалей, в общем, получилась весьма устойчивой. Передний край основания корпуса практически никогда не отрывается от пола и соответственно не создает пользователю никакого дискомфорта. Правда, достигается это не только за счет размеров основания.

Вслед за установкой компонентов Rockfire QF-2000IF, естественно, следует их подключение. Думаю, что с подключением педалей никаких трудностей не возникнет. Они соединяются с основным корпусом руля посредством кабеля длиной 2.42м. Так же, к основному корпусу подключается и внешний источник питания (сетевой адаптер) длина кабеля которого в свою очередь составляет 1.69м. После выполнения этих не сложных действий манипулятор почти готов к работе — остается только подключить его к ПК. И, вот тут-то, пользователю предлагается выбор. Дело в том, что Rockfire QF-2000IF оснащен двумя интерфейсами для подключения к компьютеру. Один из них это всем давно известный USB интерфейс. Второй, известен с еще более давних времен, но не думайте что это привычный игровой порт! Вовсе нет. Подключить к игровому порту, при его-то ограниченных возможностях, столь функционально богатое устройство было бы почти невозможно. По этому, вторым интерфейсом для связи с компьютером, в данном случае, является RS-232. Им можно воспользоваться в том случае, если по каким-то причинам вы не хотите занимать игровым манипулятором USB порт вашего ПК.

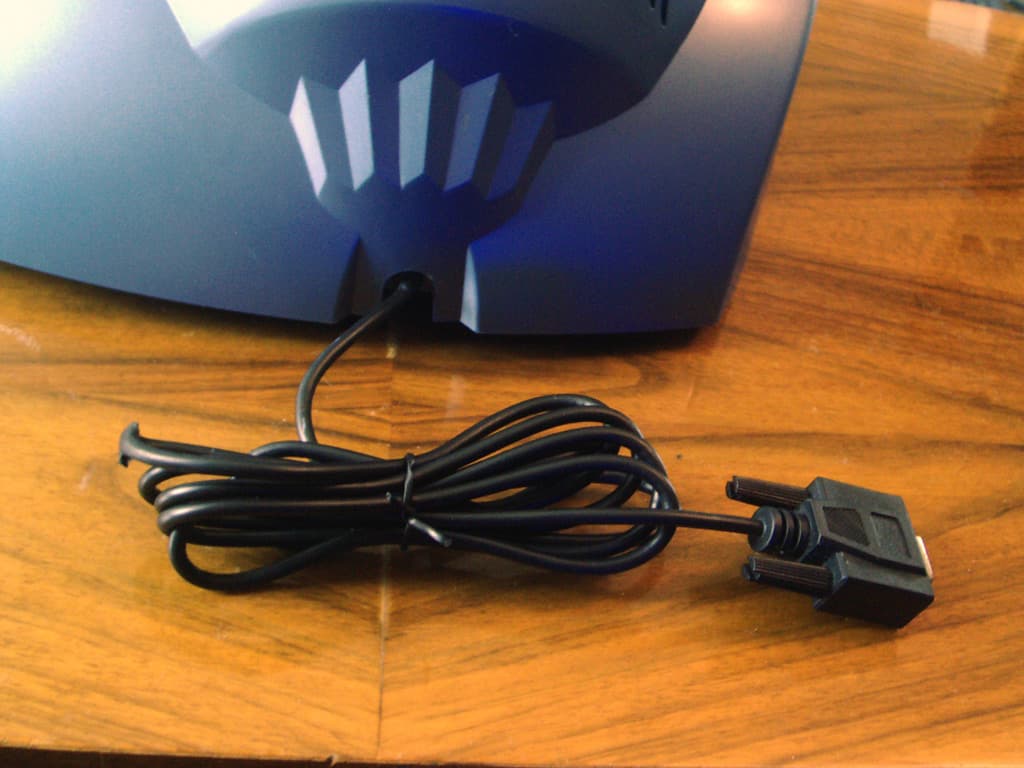

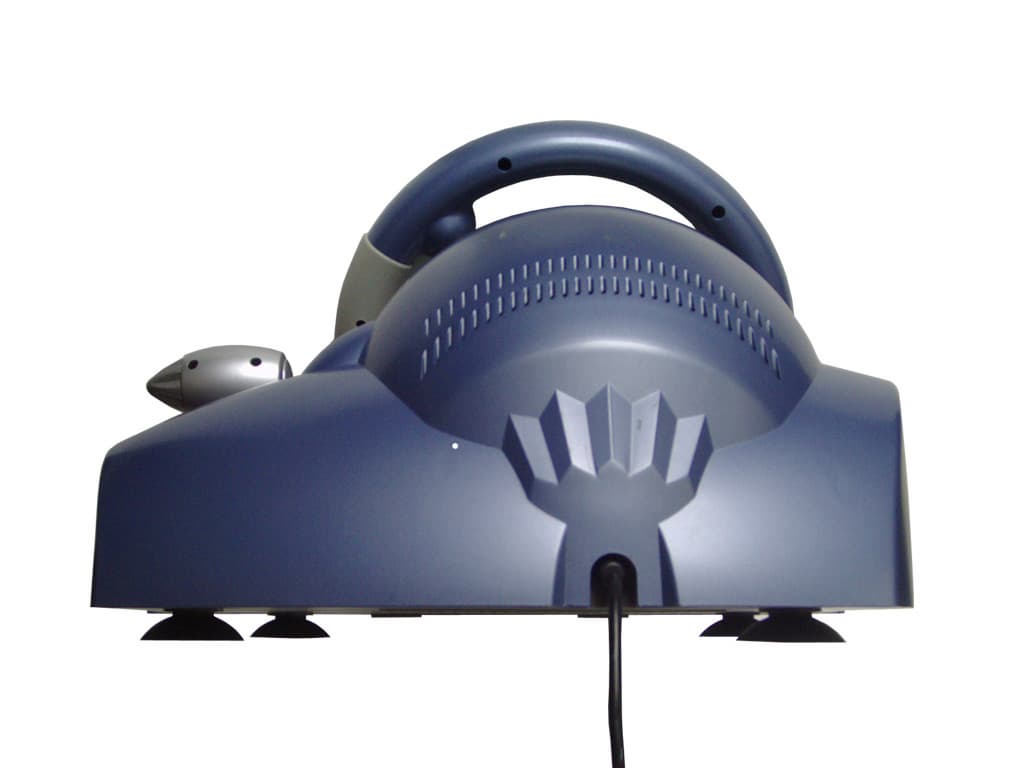

Присутствие двух интерфейсов, конечно же, делает честь рассматриваемому Rockfire QF-2000IF. Но, как мне кажется, создатели этого манипулятора не доработали коммуникационную часть одного из них, а именно RS-232. Его интерфейсный кабель, длиной 1.78м, нельзя отсоединить от основного корпуса Rockfire QF-2000IF. То есть, если вы подключаете, манипулятор к USB порту ПК (длина кабеля 1.73м), то кабель RS-232 будет мешать вам своей неотъемлемостью от основного корпуса. Даже будучи аккуратно уложенным в бухту он все равно занимает некоторое место, что в общем-то неудобно. Не понятно, почему конструкторы предусмотрели возможность полного отсоединения одного только USB кабеля, забыв про кабель RS-232. Но, какими бы небыли причины сего явления, на мой взгляд, это является недоработкой.

Установка драйвера Rockfire QF-2000IF в операционную систему не сложна. И драйверы, и необходимое программное обеспечение поставляются на CD, в комплекте с манипулятором. После установки драйвера вы получите возможность проверки всех органов управления руля и функционирования вибрационной обратной связи. Ну, а после этого уже можно приступать к настройке Rockfire QF-2000IF в конкретных игровых приложениях и, непосредственно, к самим играм.

Эксплуатация

В предыдущих частях “Эффектного колеса” я, в первую очередь, описывал функциональную оснащенность манипуляторов. Но, на этот раз мне очень захотелось прежде коснуться функционирования вибрационной обратной связи Rockfire QF-2000IF. Поверьте, она (обратная связь) того заслуживает. В данном случае мы имеем дело с игровым манипулятором, так сказать, не самого именитого производителя. Вполне логично, что и цена этого устройства несколько ниже, чем цена аналогичных устройств. Но, что касается функциональной оснащенности, то тут Rockfire QF-2000IF ни в чем не уступает рулям от самых известных и почитаемых брэндов. Реализованная в нем вибрационная обратная связь заслуживает очень и очень высокой оценки! Эффекты достаточно реалистичны и, я думаю, не вызовут нареканий даже у привередливых любителей компьютерных игр. Их мощность такова, что эксплуатировать Rockfire QF-2000IF без закрепления его корпуса струбцинами не стоит. Хотя, конечно же, требовать от него максимальной отдачи не следует, так как при этом теряется ощущение натуральности создаваемых эффектов. Но то, что имеется запас по мощности, безусловно, можно отнести к положительным чертам. В общем, я думаю, что вибрационная обратная связь этого манипулятора, обеспечиваемая всего одним серводвигателем, устроит подавляющее большинство пользователей. По крайней мере, она ни в чем не уступает рулям от Logitech и Thrustmaster, которые я рассматривал в первых частях этого сериала.

Весьма солидная функция обратной связи, по логике, требует себе не менее солидного окружения. И оно действительно находится. Выражается это окружение в соответствующих функциональных органах управления, которыми в изобилии оснащен Rockfire QF-2000IF. И, дабы не быть голословным, я привожу полный их перечень:

  1. Управление перемещением по оси X (рулевое колесо)
  2. Управление перемещением по оси Y (педали)
  3. Двенадцать программируемых функциональных кнопок
  4. Переключатель видов (POV)
  5. Два светодиодных индикатора режимов

Как видите, рассматриваемый манипулятор имеет самое большое, среди протестированных в “Эффектном колесе” рулей, количество программируемых функциональных кнопок. В довесок к этому он оснащен еще и переключателем видов, что не часто встречается у такого рода манипуляторов.

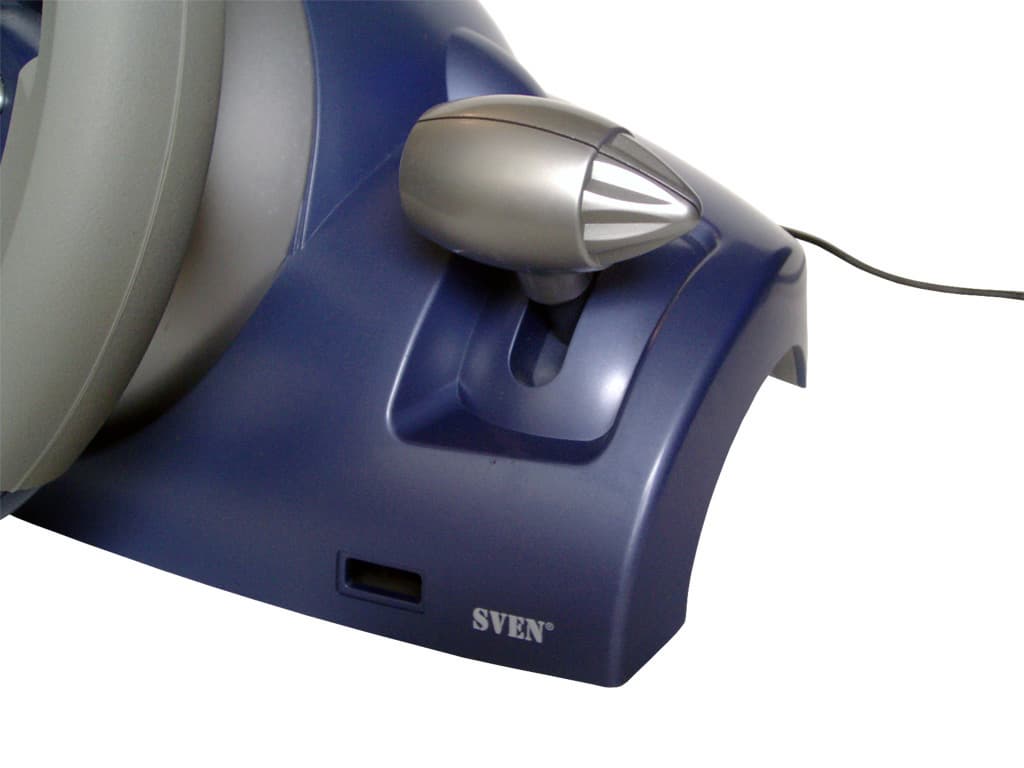

Как вы могли заметить на фотографиях выше, справа от рулевого колеса расположен рычаг переключения скоростей. Изменение его местоположения, подобно тому, как это было реализовано в манипуляторе Logitech MOMO, в данном случае не предусмотрено. По своей сути рычаг является двумя программируемыми функциональными кнопками. Для тех же, кому рычаг не нужен, эти кнопки дублированы непосредственно на рулевом колесе Rockfire QF-2000IF. Так что, пользователь в любом случае получает в свое распоряжение все двенадцать функциональных кнопок и ничего не теряет, не зависимо от пристрастия или не любви к рычагу переключения скоростей.

Несколько хуже дело обстоит с “крылышками”, обычно располагающимися позади рулевого колеса. У Rockfire QF-2000IF ни “крылышек”, ни их подобия нет. Так что, любители гонок, использующие их вместо педалей газа и тормоза, скорее всего, будут расстроены. Но, я надеюсь, их расстройство будет слегка скрашено обилием программируемых функциональных кнопок.

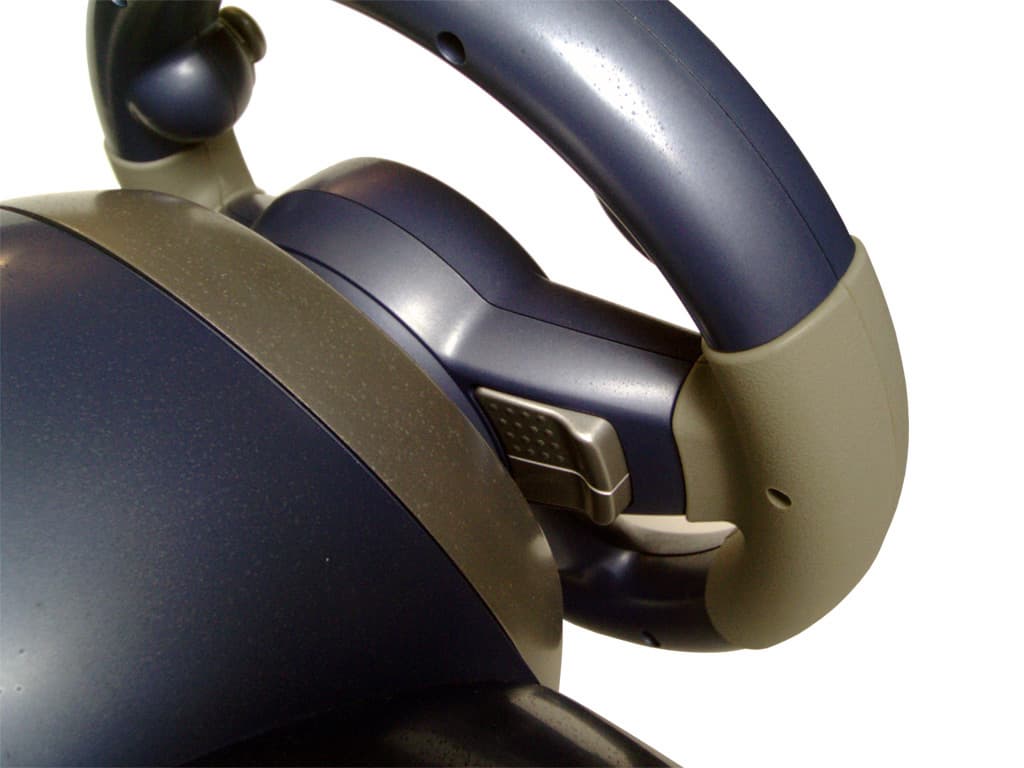

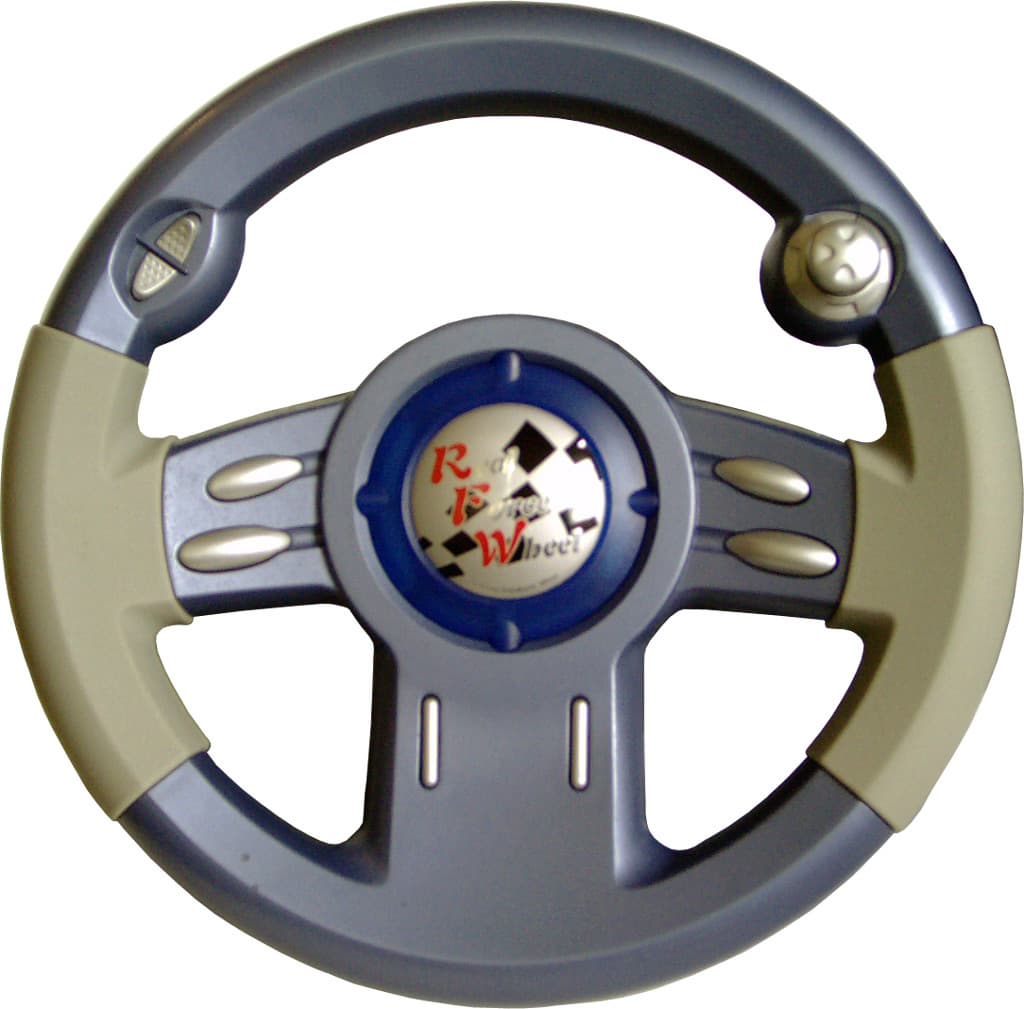

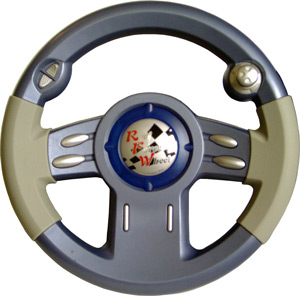

Как можно заметить, смотря на фотографии, большая часть элементов управления Rockfire QF-2000IF расположена на лицевой стороне рулевого колеса, диаметр которого равен 25.3см. В центре, под декоративной пластиковой вставкой, находятся два светодиодных индикатора, индицирующих наличие питающего напряжения и включение режима вибрационной обратной связи. Справа, слева, и снизу от центра размещены шесть функциональных кнопок. Еще две, те, что дублируют собой рычаг переключения скоростей, располагаются слева вверху от центра. Справа вверху установлен восьмипозиционный переключатель видов (POV). Все кнопки и переключатель расположены очень удачно и хорошо доступны. Думаю, что никаких нареканий на них ни у кого возникнуть не может. Итого, помимо переключателя видов, на лицевой стороне рулевого колеса расположены восемь программируемых функциональных кнопок. Но, как я уже писал, Rockfire QF-2000IF оснащен двенадцатью такими кнопками. Где же оставшиеся четыре? Искать их нужно с тыльной стороны рулевого колеса, там, где обычно расположены “крылышки”. Сгруппированные по две, кнопки располагаются симметрично, относительно оси колеса. Чтобы пользователь мог пользоваться ими на ощупь и при этом не перепутать, на верхних кнопках отлиты пупырышки. Конечно, любителям “крылышек” эти кнопки не смогут стать их полноценной заменой, но остальным пользователям, я думаю, они придутся по вкусу. Так же по вкусу придется и резиновое покрытие. Хоть оно и не полностью покрывает колесо, но даже того, что есть, вполне хватает, чтобы обеспечить должный комфорт во время игр. Резина не скользкая и шероховатая, так что скольжения рук по колесу не будет. Еще одним положительным качеством Rockfire QF-2000IF является угол поворота колеса. Он оказался точно таким же, как и у ранее описанного в “Эффектном колесе” манипулятора Logitech MOMO и составил 230 градусов (±115 градусов).

В завершение рассмотрения игрового манипулятора Rockfire QF-2000IF, я думаю, следует отметить его последние положительное качество. Оно заключено в механике обеспечивающей работу функции вибрационной обратной связи. К сожалению, я не могу привести вам фотографии внутренностей устройства, так как из-за отсутствия специального инструмента не представлялось возможным разобрать Rockfire QF-2000IF до такой степени, чтобы можно было сделать приемлемые снимки. Но, на словах я могу сказать следующее: Функция вибрационной обратной связи основана на одном, но достаточно мощном, серводвигателе, размещенном в основном корпусе манипулятора. Ось рулевого колеса соединяется с валом двигателя посредством ременной передачи, что придает вибрационным эффектам некоторую инерционность. Точно такой же, по своему принципу, механизм рассматривался мною при описании манипулятора Thrustmaster F1 Force Feedback. И, лично я считаю, что этот вид передачи предпочтительнее зубчатой, так как эффекты получаются менее жесткими и выглядят реалистичнее.

Ну вот, Rockfire QF-2000IF рассмотрен и кажется весьма положительным устройством. Во всяком случае, плюсов у него явно больше, нежели минусов. Но, перед тем как написать выводы я позволю себе дать один совет его возможным пользователям. Так же, выскажу и одно свое опасение, возникшее у меня во время тестирования этого манипулятора. Совет мой обращен к тем, кто подключает Rockfire QF-2000IF к USB порту своего ПК и кому, возможно, мешает без дела болтающийся кабель RS-232. Рекомендация моя проста, но вместе с тем сопряжена с долей риска. Сводится она к следующему: Вы можете избавиться от мешающего вам кабеля, отсоединив его от печатной платы внутри основного корпуса руля. Для этого не надо открывать весь этот корпус полностью. Достаточно, отвинтив шурупы, удерживающие его верхнюю крышку, немного приподнять ее (крышку). Интерфейсный RS-232 кабель соединяется с печатной платой посредством разъема. Через образовавшуюся между крышками корпуса щель вы можете снять разъем интерфейсного кабеля с печатной платы. После этого, кабель можно вовсе удалить из корпуса руля и, соответственно, он не будет раздражать вас своим совершенно бесполезным присутствием. НО! Если вы никогда не вскрывали электрические устройства, а тем более всякую компьютерную периферию, то выполнять описанные мною действия не следует, ибо последствием может быть поход в магазин за новым игровым манипулятором. Данный совет я давал для пользователей имеющих опыт работы и обслуживания электронных устройств и периферии. Во всяком случае, я не несу ответственности за последствия, которые могут возникнуть в результате вашего вмешательства во внутренности Rockfire QF-2000IF.

Опасение же, о котором я упомянул чуть выше, касается внешнего источника питания Rockfire QF-2000IF. На протяжении всего тестирования этот БП не лучшим образом показывал себя, практически все время достаточно сильно нагреваясь. Я не замерял потребляемый манипулятором ток, но подозреваю, что его БП работает почти на пределе своих возможностей. И, в случае если последний выйдет из строя, то заменить его будет не так то легко. Обычный БП для всяческих плееров в данном случае не поможет, так как для питания Rockfire QF-2000IF требуется постоянный ток напряжением 20-24В.

Выводы

Ну, не под силу нескольким не самым серьезным недостаткам, которые имеются у Rockfire QF-2000IF, перевесить все его положительные черты и богатую функциональную оснащенность. Так получается, что на данный момент, из четырех рулей описанных в “Эффектном колесе”, в этом манипуляторе наилучшим образом сочетаются цена и функциональная оснащенность. В общем, если для вас не так важно присутствие на устройстве логотипа какого-нибудь известнейшего бренда, то я очень и очень рекомендую вам присмотреться к Rockfire QF-2000IF.

Манипулятор предоставлен компанией АТРИ




20 июня 2003 Г.
