Один из первых DVD/CD-RW комбо-приводов
с интерфейсом SATA — MSI XA52P


Наконец-то новомодный интерфейс Serial ATA добрался и до оптических накопителей. Одним из самых первых оптических накопителей, использующих этот интерфейс, стал комбо-привод от компании MSI. В последнее время подразделение оптических приводов компании MSI довольно часто радует нас неординарными и любопытными разработками в области оптических приводов. В этот раз оно представило на рынок комбо-привод собственной разработки, использующий для передачи данных интерфейс SATA. Если честно, то я давно и с нетерпением ожидал такое решение, которое позволит мне, наконец-то, избавится от неудобных и занимающих массу места IDE кабелей и поменять их на элегантный шнурок SATA :). Конечно, не все пользователи могут согласиться с тем, что такой интерфейс жизненно необходим в оптических накопителях, поскольку его применение имеет, как свои плюсы, так и минусы. Например, все современные материнские платы поставляются с этим интерфейсом, однако на плате, как правило, находятся всего два порта и при наличии в системе двух жестких дисков с интерфейсом SATA придется подумать, как лучше подключить такой привод. В общем, у привода с таким интерфейсом есть свои плюсы и минусы, и мы постараемся осветить их в сегодняшнем тестировании на примере привода MSI XA52P.




Спецификация MSI XA52P
  • Интерфейс: SATA
  • Поддерживаемые форматы:
    • DVD: DVD-R , DVD-ROM, DVD-RW , DVD+R, DVD+RW
    • CD: CD-DA, CD-I, CD-I Bridge (Photo-CD), CD-I Bridge (Video-CD), CD-MIDI, CD-R, CD-ROM, CD-ROM XA, CD-RW, CD-TEXT, Multisession CD-Extra, Multisession CD-R, Multisession CD-RW.
  • Скорость записи:
    • CD-R: 52X
    • CD-RW: 24X
  • Методы записи: Disc-at-Once, Track-at-Once, Session-at-Once, Multisession, Packet Writing, RAW Mode
  • Скорость чтения:
    • DVD-ROM 16X
    • CD-ROM 52X
  • Время доступа :
    • DVD 120msec. (typ.)
    • CD: 110msec. (typ.)
  • Размер буфера данных: 2 MBytes
  • Вес 1 kg
  • MTBF: 100,00 часов
  • Размеры: 145.8(W) x 41.4(H) x 170.8(D)mm без учета панели

Привод к нам в лабораторию привезли в большой и красивой коробке, так как в продажу эта модель поступает только в Retail варианте. В коробке можно обнаружить следующее: сам привод, три сменные передние панели разных цветов, два CD c ПО, интерфейсный кабель SATA, аналоговый аудиокабель, набор винтов и краткое руководство по установке привода.

На задней панели у привода расположены: разъем питания (стандартный, а не SATA, что позволяет избежать проблем поиска переходника), интерфейсный разъем SATA, цифровой и аналоговый аудиовыходы. Помимо этого там же находятся несколько служебных разъемов непонятного назначения.

Теперь посмотрим на те «вкусности» привода, которые видны, так сказать, невооруженным глазом. Active Panel — технология, которая позволяет пользователю самому выбрать цвет и дизайн передней панели, в комплекте с приводом поставляются три варианта таких панелей. Панели достаточно просто, но надежно крепятся к довольно тонкой пластмассовой окантовке. Если вы захотите снять старую панель, то советую быть осторожным, поскольку повредить эту окантовку при снятии панели достаточно просто.

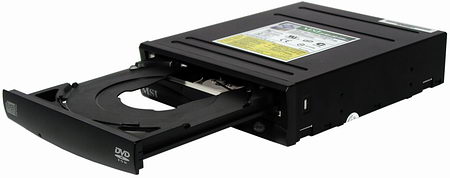

Трей привода выполнен из пластмассы черного цвета в соответствии с модой, введенной некоторое время тому назад компанией Plextor. Привод выполнен в укороченном стиле, что позволяет устанавливать его в те слоты корпуса, которые могут частично перекрываться материнской платой. Комплектация органами управления у привода получилась довольно скромная, на передней панели можно обнаружить только кнопку Open/Eject, отверстие для экстренного извлечения дисков и двухцветный индикатор работы.

Теперь пару слов о тех «вкусностях» привода, которые недоступны глазу. Под кожухом привода спрятано немало всевозможных технологий, призванных бороться с шумом, производимым приводом во время работы, и защищать привод от возможных повреждений.

  • ABS (Anti-Bumping System) — технология предназначена для борьбы с вибрациям, чтобы сделать запись и чтение более точными.
  • HyperGuard — технология предназначена для того, чтобы предотвратить возможное уничтожение низкокачественных CD при чтении на высокой скорости.
  • SoftBurn — технология призвана снизить общий шум при работе привода.

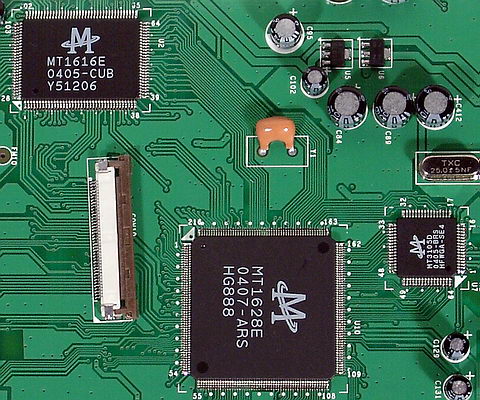

У нас была возможность заглянуть внутрь привода, чтобы посмотреть, на какой элементной базе он собран.

Как можно увидеть, привод собран почти исключительно с использованием чипов от компании MediaTek.

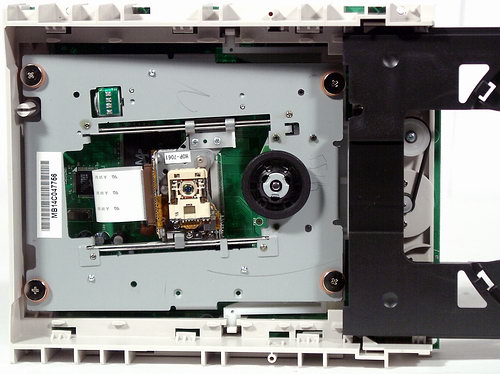

На этом фото можно рассмотреть внутреннее содержание механизма привода. Этикетка на верхней панели дает основную информацию обо всех особенностях привода.

Установка привода дело, с одной стороны, простое, с другой стороны довольно хлопотное. Дело в том, что коробку привода украшает недвусмысленная предупредительная надпись «привод работает только с материнскими платами на чипсете Intel серий 875/865/848 и не будет работать с внешними SATA контроллерами». Согласитесь, что это довольно сильно ограничивает область применения привода. Однако я протестировал привод с внешним контроллером от Silicon Image, поскольку все разъемы моего встроенного контроллера были заняты жесткими дисками и привод прекрасно функционировал с ним. По всей вероятности найдется еще несколько контроллеров от разных производителей с которыми привод будет нормально работать, так что владельцам материнских плат с чипсетами «не от Intel» рано впадать в депрессию :).

После физического подключения привода, оставшаяся часть процедуры установки идет по уже накатанному руслу. Привод не требует установки специализированных драйверов. Для работы с приводом достаточно установить программу NeroBurning Rom, идущую с ним в комплекте. Во время тестирования я использовал версию 6.3.1.6..

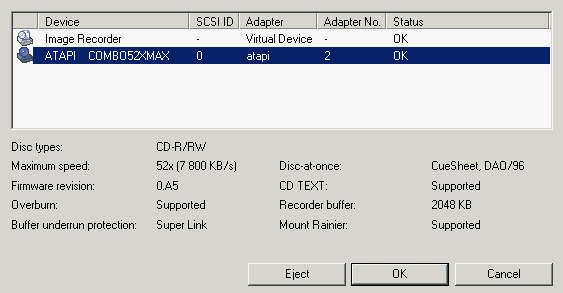

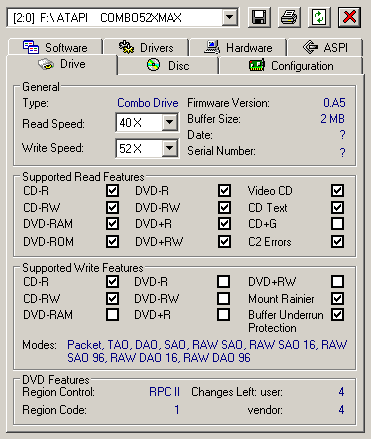

Теперь попробуем с помощью различных утилит получить немного информации о приводе. Поддерживаемые форматы и типы дисков, очень приблизительно, можно узнать с помощью программы Nero Infotool.

Как можно увидеть на скриншотах, изначально привод RPC-2, и пока нет возможности, согласно данным ресурса www.firmware-flash.com, сделать его RPC-1. Правда, для того, чтобы сделать привод мультизонным, пользователи могут воспользоваться программой DVD Region free, которая полностью берет на себя контроль над региональной защитой.

Данные о возможностях работы привода с Audio СD мы получили от популярной программы EAC (Результаты работы EAC Configuration Wizard).

Стоит заметить, что EAC довольно долго тестировал привод, и мне даже показалось, что программа зависла, но все закончилось удачно.

Результаты тестов

Тестирование записи СD-R и CD-RW дисков

Время, затраченное на запись CD

Для тестирования традиционно использовались два типа дисков, с покрытием на основе цианина и фталоцианина. Общее количество марок дисков, использованных в тестах записи, составило четыре, по два каждого типа. Это было сделано для того, чтобы обеспечить пользователей более полной информацией о том, как привод работает с различными марками дисков. Для наглядности, данные о скорости записи будут частично представлены в графической форме. Ниже приведены данные ATIP дисков, использованных в тестировании.

Mirex 48x
Disc Type = CDR (B-)
Nominal = 702.83MB (79m 59s 74f/LBA:359849)
Manufacturer = Plasmon Data Systems Ltd.

Philips 52x
Disc Type = CDR (A-)
Nominal = 702.83MB (79m 59s 73f/LBA:359848)
Manufacturer = RiTEK Corporation

Verbatim 48x
Disc Type = CDR (A+)
Nominal = 702.83MB (79m 59s 74f/LBA:359849)
Manufacturer = Mitsubishi Chemicals Corporation

Verbatim Pastel
Disc Type = CDR (A+)
Nominal = 702.83MB (79m 59s 72f/LBA:359847)
Manufacturer = Taiyo Yuden Company Limited

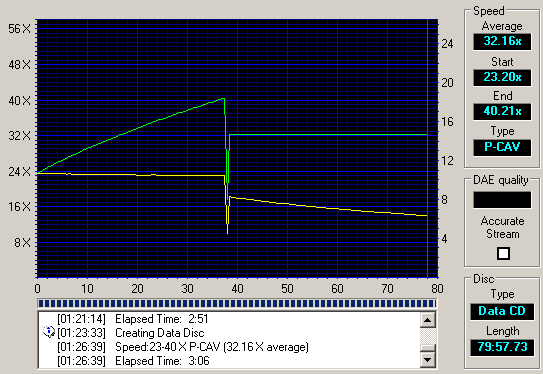

Запись на MSI XA52P ( Philips 52x, фталоцианин)


Запись на MSI XA52P ( Mirex 48x, фталоцианин)


Запись на MSI XA52P ( Verbatim 48x, цианин)


Запись на MSI XA52P ( Verbatim Pastel , цианин)

Как можно увидеть, по результатам тестов привод очень разборчив при выборе максимальной скорости записи для различных типов дисков.

Также проводилось тестирование привода на способность корректно записывать цианиновые диски на минимальной скорости, такой режим чаще всего применяют меломаны, чтобы добиться максимально качественного звучания.



Привод Philips 52x. Mirex 48x. Verbatim 48x. Verbatim Pastel.
TOSHIBA SD-R1512 4:46 7:12 2:35 21:18
MSI XA52P 2:51 3:08 3:06 10:32

Для того чтобы дополнить картину, я решил добавить сюда результаты записи CD-RW дисков.

Verbatim 10x
Disc Type = HIGH SPEED CD-RW
Nominal = 702.83MB (79m 59s 74f/LBA: 359849)
Manufacturer = Mitsubishi Chemicals Corporation


Verbatim 24X
Disc Type = ULTRA SPEED CD-RW 24X
Nominal = 656.40MB (74m 43s 00f/LBA: 336075)
Manufacturer = Mitsubishi Chemicals Corporation


Запись на MSI XA52 (Verbatim 10x)


Запись на MSI XA52 (Verbatim 24x СD-RW)

Привод Verbatim 10x. Verbatim 24x.
TOSHIBA SD-R1512 8:37 4:19
MSI XA52 8:43 3:47

Время, затраченное на полное форматирование CD-RW диска в формате UDF c использованием программы InCD ver. 4.2.41

Запись диска CD-RW в формате UDF, тестовый пакет из 530 Mb в 3000 файлах.

Verbatim 10x CD-RW

Привод Время записи(мин.)Время на форматирование (мин.) Время чтения (мин.)
MSI XA52 7:369:577:06
TOSHIBA SD-R1512 7:359:158:54


Verbatim 24x CD-RW

Привод Время записи(мин.) Время на форматирование (мин.) Время чтения (мин.)
MSI XA52 3:154:377:00
TOSHIBA SD-R1512 4:525:048:33

Привод изначально поддерживает формат Mt.Rainier, так что были проведены дополнительные тесты для выяснения того, как привод будет работать с CD-RW дисками в этом формате.

Verbatim 10x CD-RW

Привод Время записи(мин.)Время на форматирование (мин.) Время чтения (мин.)
MSI XA52 11:460:417:36


Verbatim 24x CD-RW

Привод Время записи(мин.) Время на форматирование (мин.) Время чтения (мин.)
MSI XA52 9:300:387:55

Проверка способности привода работать с 80mm СD на примере СD-RW диска, форматирование и запись в формате UDF

Форматирование и запись 80мм CD-RW диска в формате UDF. Скорость записи 4х.

Привод Время на форматирование (мин.)Время записи(мин.)
TOSHIBA SD-R1512 9:455:16
MSI XA52 9:154:49

Результаты чтения записанных дисков на приводе Lite-On c помощью утилиты KProbe

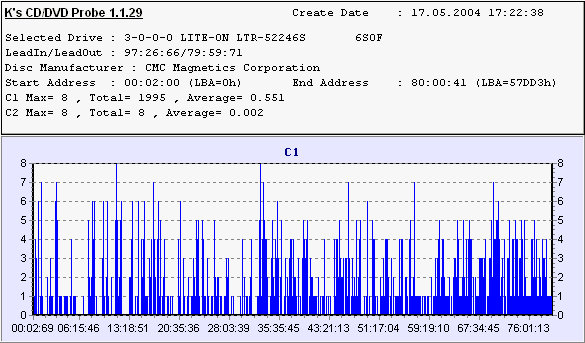

Чтение диска Philips, записанного на MSI XA52

Чтение диска Verbatim, записанного на MSI XA52

Чтение диска Mirex, записанного на MSI XA52

Новые диски Mirex с ATIP Plasmon время от времени неправильно опознаются некоторыми программами, как и происходит в данном случае.

Чтение диска Verbatim Pastel(скорость записи 4x), записанного на MSI XA52


Чтение диска Verbatim 10x, записанного на MSI XA52


Чтение диска Verbatim 24x, записанного на MSI XA52

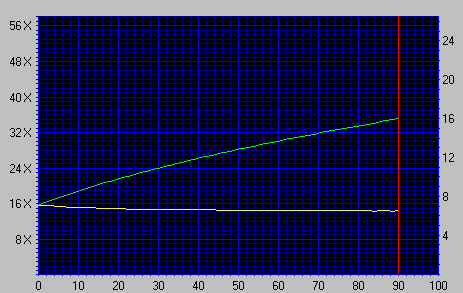

Overburn

Привод 80 min CD-R90 min CD-R
TOSHIBA SD-R1512 81:46.3194:56.37
MSI XA52 81:41.2296:47.24

Тестирование основных параметров чтения CD-дисков

Результаты тестов CDWinBench 99

TOSHIBA SD-R1512 MSI XA52
Winmark 1910 1950
Inside transfer 3190 Kb/s 2840 Kb/s
Outside transfer 6540 Kb/s 5530 Kb/s
CPU Utilization 1.53 % 6.8 %
Access Time 109 ms 81.2 ms

Результаты NERO CD Speed

По умолчанию привод читает CD диски на скорости 40х, сделано это специально для того, чтобы снизить уровень шума при работе привода и уменьшить риск разрыва некачественных дисков на высокой скорости. На мой взгляд, это очень полезная особенность привода, сразу видно что создатели устройства позаботились о насущных нуждах пользователей. Для тех, кому хочется разогнать привод до скорости чтения 52х, достаточно нажать и удерживать в течение трех секунд кнопку Eject, а при смене текущего диска на другой, привод опять вернется на скорость 40х

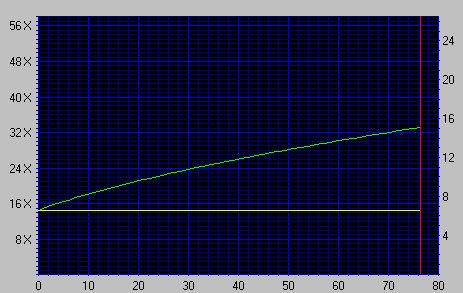

Графики чтения тестового CD

MSI XA52


  TOSHIBA SD-R1512 MSI XA52
Average speed 26.14x CAV 24.85x CAV
Random Seek 112 ms 92 ms
Full Seek 193 ms 183 ms
CPU Usage 8x 21% 4%
SpinUp Time 1.09 0.02
SpinDown Time 1.75 0.00
Disc Recognition Time 6.46 sec 6.58 sec
Accurate stream Yes Yes

CD-ROM Drive Analyzer

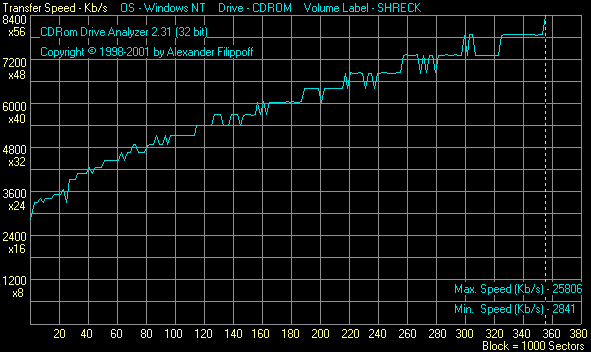

Чтение CD-R дисков

MSI XA52

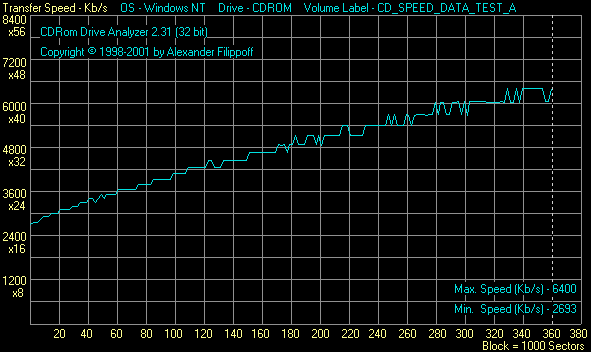

Чтение СD-RW дисков

MSI XA52

Чтение «некачественного» CD.

MSI XA52

Извлечение музыкальных треков с аудио компакт-дисков (CDDAE 99, EAC)

Привод CDDAE / Количество ошибок EAC / Количество ошибок
TOSHIBA SD-R1512 13,7х / 0.00% 7,2х / 0.00%
MSI XA52 24х / 0.00% 1,2х / 0.00%

Роковые числа

Привод был также проверен на способность прочитать файл, в котором данные содержат сигнатуру, превращающуюся в последовательность данных, повторяющую Sync Header. Эта проблема была подробно рассмотрена в этой статье. Привод смог прочитать тестовые файлы.

Advanced DAE Quality (Nero CD-Speed)

Тестирование привода MSI XA52

Напоминаем, что наиболее подробно и полно с пояснениями к тестируемым параметрам можно ознакомиться непосредственно в «файле помощи» к тестовой программе Nero СD Speed. На случай, если вы не желаете по каким-либо причинам скачивать саму утилиту, мы поместили HTML-файл помощи тестовой утилиты сюда.

DAE Quality (EAC)

Этот тест разработан создателем программы EAC, называется он DAE Quality, а найти его описание можно здесь. Если коротко, то этот тест позволяет измерить качество извлечения аудиоданных и качество обработки ошибок С2 с помощью специально изготовленного тестового диска.

Тестирование привода MSI XA52

    MSI XA52
  • Errors total Num : 964578
  • Errors (Loudness) Num : 95890 — Avg : -81.1 dB(A) — Max : -13.5 dB(A)
  • Error Muting Num : 5209 — Avg : 1.4 Samples — Max : 172 Samples
  • Skips Num : 6 — Avg : 6.0 Samples — Max : 6 Samples
  • Total Test Result : 68.1 points (of 100.0 maximum)
  • C2 Accuracy : 99.8 %

Прямое копирование данных с 832 MB(92 min) CD-R на жесткий диск

Привод успешно скопировал содержимое 832MB диска, без каких-либо ошибок.

MSI XA52


Время, затраченное на эту операцию, составило
  • TOSHIBA SD-R1512 — 9 минуты 26 секунд.
  • MSI XA52— 7 минут 12 секунд.

Тестирование основных параметров чтения DVD-дисков

Результаты NERO DVD Speed

Как выяснилось в процессе тестирования, нажатие кнопки Eject и удержание ее в течение трех секунд при работе с DVD носителями приводит к снижению скорости работы привода. Обнаружилось это совершенно случайно, во время чтения DVD-RAM диска, когда привод с ходу взял такую высокую скорость, что тестовая программа свалилась под напором ошибок. После вышеописанной процедуры привод успокоился и уверенно прочитал DVD-RAM диск, так что если у вас возникли проблемы при чтении DVD носителей, помните о том, что у вас есть возможность снизить скорость чтения.

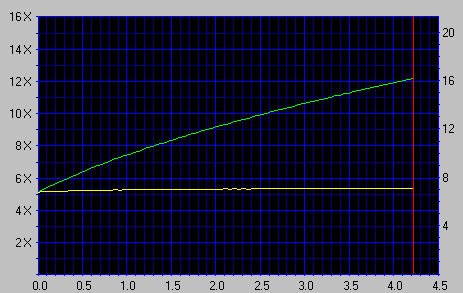

Графики чтения тестовых DVD

MSI XA52 1х слойный DVD(штамповка DVD-Data)


  TOSHIBA SD-R1512 MSI XA52
Average speed 11.70x CAV 11.42x CAV
Random Seek 121 ms 125 ms
Full Seek 202 ms 219 ms
SpinUp Time 1.78 1.31
SpinDown Time 2.28 sec 2.15 sec
Disc Recognition Time 4.51 sec 5.02 sec

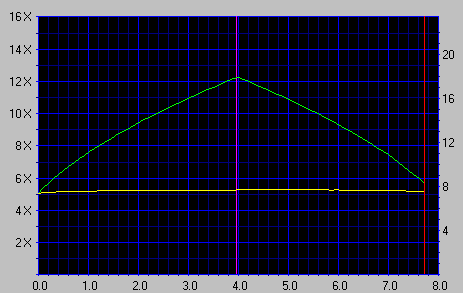

MSI XA52 2х слойный DVD (штамповка DVD-Video)


  TOSHIBA SD-R1512 MSI XA52
Average speed 6.26x CAV 6.27x CAV
Random Seek 133 ms 130 ms
Full Seek 215 ms 220 ms
SpinUp Time 1.35 1.44
SpinDown Time 1.52 sec 1.54 sec
Disc Recognition Time 7.81 sec 6.95 sec
Layer Change Time 95 ms 105 ms

Чтение записываемых дисков DVD

Чтение диска DVD-RAM

MSI XA52

Чтение диска DVD+R

MSI XA52

Чтение диска DVD+RW

MSI XA52

Чтение диска DVD-R

MSI XA52

Чтение диска DVD-RW

MSI XA52

Привод достаточно уверенно читает перезаписываемые DVD-диски, даже на высокой скорости, а также умеет работать с multiborder DVD-дисками.

Копирование DVD видео с помощью программы Smart Ripper

Привод Средняя скорость
TOSHIBA SD-R1512 5.6 Х
MSI XA52 6.8 Х

Физические характеристики привода

Шум при работе

Привод Трей СD-Seek CD общий DVD-Seek DVD общий
MSI XA52 7/10 7/10 7/10 7/10 7/10
TOSHIBA SD-R1512 7/10 6/10 6/10 6/10 7/10

В целом, привод не очень шумный, дискомфорт может возникнуть у пользователя только при работе с CD носителями на высоких скоростях в режиме «Turbo».

Тепловой режим

Привод Т в корпусе °СТ верхней поверхности °С Т нижней поверхности °С
MSI XA52 36 Гр.48 Гр.48 Гр.
TOSHIBA SD-R1512 36 Гр.49 Гр.48 Гр.

При длительной эксплуатации привод не очень сильно нагревается. Однако ставить к нему вплотную другие устройства не рекомендуется, во избежание их перегрева.

Вибрация при работе с плохо сбалансированным CD

При чтении CD с нарушенным балансом возникала вибрация, но не очень сильная, что может говорить о достаточно грамотной системе контроля над работой привода с некачественными носителями.

Итого

Вот тестирование и закончилось, на мой взгляд, результаты более чем положительные. Конечно, привод не идеален, но единственный серьезный недостаток, который мне пожалуй стоит отметить, это то что официально он работает только с SATA контроллерами встроенными в чипсет Intel. Но возможно, что это удастся исправить в одной из будущих прошивок. Еще одним менее значительным минусом может быть очень низкая скорость извлечения аудио-треков при использовании EAC, одной из лучших программ в этом классе. В остальном от тестов привода остались только положительные эмоции и его можно смело рекомендовать, как для офисного, так и для домашнего применения.





Благодарим компанию
«ALION» за предоставленные для тестирования оптические носители

Роман Шелепов aka SRL (srl@ixbt.com)
Опубликовано — 31 мая 2004 г.
