CyQ’ve и RipGO!: 80мм CD все еще в строю


Больше года назад, когда вышла статья о 80 мм CD, я и не мог ожидать, что индустрия так массово заинтересуется этим форматом СD носителей. Действительность превзошла все мои ожидания, но, к сожалению, не во всех направлениях. Вернемся немного в прошлое и заглянем в старые материалы. Основные направления, в которых могли быть использованы 80 мм CD, были следующими:

  • Mp3 плееры - это направление развивалось очень бурно, выпуском подобных устройств отметились даже очень крупные компании, в частности, Philips и Compaq.
  • Фотокамеры - пока здесь в гордом одиночестве шествует фирма SONY, зато модельный ряд цифровых видеокамер, использующих для хранения 80мм CD, стал достаточно разнообразным.
  • Видеокамеры - в этом сегменте 80мм CD пока не смогли найти свою нишу. Однако у них есть еще шанс, и этот шанс связан с появлением на рынке цифровых видеокамер, хранящих отснятый материал в формате Mpeg-4.
  • PDA и миникомпьютеры - здесь ситуация складывается так же, как и в случае с видеокамерами. Примеров применения пока не наблюдается, однако они могут появиться.

Почему я так думаю? Все знают, что 80мм CD могут быть как -R так и -RW типов. Однако из мобильных устройств записывать информацию на них умеет только фотокамера SONY. Несправедливо? Конечно! Первую попытку создать прототип компактного переносного записывающего устройства на основе 80мм CD я наблюдал примерно через месяц после выхода статьи. Причем устройство сочетало в себе возможности полнофункционального компьютерного CD-R/RW дисковода и самостоятельного MP3 проигрывателя. Такой симбиоз закономерен и удобен как производителям, так и потребителям. Используя шину USB, такое устройство можно было подключить к чему угодно, начиная от стандартного PC и заканчивая PDA. Однако прототип остался прототипом и так не пошел в серию. Каково же было мое удивление, когда после последней выставки CEBIT мои знакомые из компании Data Storage привезли этот прототип в Москву, да еще и работающий :). Согласитесь, что протестировать инженерный образец очень интересно: никогда не знаешь, на что наткнешься во время тестирования. Однако, как выяснилось, сюрпризы в этом месяце еще не закончились. Во время тестирования прототипа к нам на тестирование также попал уже законченный рыночный продукт RipGO! от компании Imation. Так что получилась статья из двух частей: в первой части рассматривается устройство, которое было воплощено в железе, но так и не попало на рынок, а во второй части - устройство, которое не только воплотили в железе, но и вывели на рынок.

CyQ've MP3RW

Спецификации на устройство не было; собственно говоря, у нас не было ничего, кроме самого устройства. Так что у меня получилась чисто исследовательская работа. Судя по всему, разработка прототипа - дело рук одного из подразделений компании MET. Этой компании принадлежит в данный момент торговая марка CyQ've, однако попытка выяснить подробности об устройстве у техсуппорта этой компании к успеху не привела.

Вернемся к устройству: дизайн достаточно строгий и простой, прямоугольный корпус выполнен из серебристого пластика. Размеры устройства достаточно большие (14х11х3 см ), примерно со старый кассетный плеер. Вес довольно ощутимый: 300-350 грамм. В верхней части плеера располагается непосредственно привод CD диска, а на верхней боковой поверхности находятся разъемы для наушников, блока питания и шины USB. Разъем USB представляет собой стандартный разъем типа B.

Кнопки управления плеером и LCD экран расположены в нижней части передней панели. Набор кнопок достаточно стандартный. LCD экран представляет собой набор фиксированных элементов, без подсветки.

Плеер использует достаточно емкую ( 1700 mA) и современную (Li-Ion) батарейку.

Батарейный отсек находится в нижней части плеера, в правой боковой поверхности. Ну-с, приступим к попыткам оживить устройство. Первый облом: при севшей батарее открыть крышку для того, чтобы вставить CD, невозможно. Приходится использовать аварийное открытие крышки плеера (все как в обычном CD приводе: отверстие для скрепки находится на нижней стороне плеера).

Также выясняется, что при севшей батарее, даже при подключенном блоке питания, устройство отказывается работать, пока батареи не зарядятся до определенного уровня. Ставим плеер на зарядку и идем пить пиво. К сожалению, штатного блока питания в комплекте не было, но используем примерно подходящий по параметрам DС 4,5 V 700 mA. Блок питания во время работы греется, как черт. По всей видимости, тут нужен как минимум блок питания мощностью 1.5 A. Полная зарядка занимает около полутора часов, окончание процедуры зарядки определяется по остыванию блока питания :). Теперь устройство готово к работе. Далее все тесты будут проходить исключительно на батарее, так как есть вероятность, что в режиме записи в отсутствие родного блока питания могут возникнуть проблемы.

СD-R/RW рекордер.

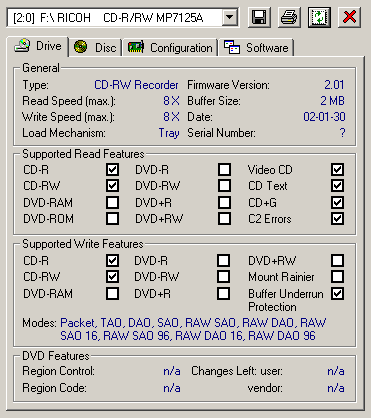

Для начала посмотрим, что из себя представляет режим работы устройства в качестве CD-RW привода. Тут у нас есть возможность выяснить некоторые подробности об устройстве. Подключение включенного устройства к шине USB вызывает переключение устройства в режим USB (все клавиши устройства, кроме Open, блокируются), и OS требует от пользователя драйверов. Причем внешние драйвера необходимы для всех распространенных OS - Win98,ME,W2K,XP. Это указывает на то, что используемый в устройстве USB-IDE мост не входит в список устройств, которые поддерживают стандартные USB Mass Storage драйвера от Microsoft. После некоторых экспериментов с имеющейся у меня коллекцией драйверов для USB-IDE мостов, выяснилось, что в устройстве используется мост от компании Prolific. После установки драйверов я получил еще один CD накопитель в системе. Для сбора дополнительной информации об устройстве для начала использовалась утилита NeroInfoTool.

Ну что же, набор возможностей впечатляющий. Мне очень понравилось то, что в устройстве есть такая полезная фича как "защита от опустошения буфера". Теперь посмотрим, что скажет об устройстве NERO Burning ROM 5.5.8.0.

Итак, момент истины. Как можно увидеть, в устройстве используется пикап от RICOH 7125A. Теперь понятно, откуда такая навороченность той части устройства, которая отвечает за запись СD-RW. Теперь попробуем осуществить запись пары тестовых дисков. К сожалению, скорость записи при использовании мостов USB 1.1-IDE, как правило, ограничивается 4х, но при использовании технологии JustLink можно попробовать осуществить запись на скорости 6х. Для того, чтобы была возможность сравнить результаты различных устройств, тестовая запись осуществлялась на скорости 4х.

Запись CD-R SKC 186 Mb

CD-RW привод Время при 4х(мин.)
TEAC 524E 06:02
CyQ've 06:29

Формат и Запись в InCD CD-RW Smart Buy

CD-RW привод Время на форматирование (мин.) Время записи(мин.)
TEAC 524E 10:407:08
CyQ've 12:25 7:35

Во время работы устройство довольно сильно нагревается. Для непрерывной работы устройства в режиме записи CD-R/RW хватает примерно на час непрерывной работы. Понятие непрерывной работы, конечно, несколько растяжимое, но, по крайней мере, вы точно сможете без проблем записать при свежезаряженной батарее 6 CD-R/RW.

Цифровой плеер.

Теперь можно посмотреть, что из себя представляет MP3 часть устройства. Как вы могли видеть на фото, LCD дисплей в режиме MP3 плеера дает минимальную информацию о работе устройства. Это очень сильно напоминает те экраны, которыми оснащались первые MP3-CD плееры марки Lenoxx. Так что никаких изысков - только общая информация о количестве треков и режимах воспроизведения. Возможности навигации по диску при таком экране отсутствуют начисто.Плеер обладает эквалайзером с режимами Normal, Jazz, Rock, Сlassic. Есть также возможность повторного воспроизведения как композиции в пределах одной директории, так и всего содержимого диска.

Качество воспроизведения у плеера достаточно хорошее, по крайней мере, в сравнении с другими MP3 плеерами, которые мне довелось послушать. К сожалению, во время воспроизведения плеер греется не меньше, чем во время записи.

CyQ've успешно воспроизводит только ограниченный набор MP3 файлов, это выяснилось при воспроизведении тестового набора файлов. Воспроизводимые диапазоны MP3 в кодировке VBR и CBR: диапазон частот от 22 кГц до 44.1 кГц, диапазон битрейтов от 32 Кбит/с до 192 Кбит/с.

При непрерывном воспроизведении MP3 файлов с битрейтом 192 kb/s при громкости 80% батареи хватает всего на 1 час 45 минут. Процесс воспроизведения у плеера происходит при непрерывном вращении мотора привода; похоже, что буфера чтения просто не существует. Возможно, что при правильно организованном буфере плеер смог бы работать несколько дольше. Видимо, из-за такого специфичного воспроизведения и из-за используемого пикапа антишок в плеере отсутствует, как класс. Даже небольшие встряски при ходьбе мгновенно приводят к возникновению пауз при воспроизведении.

Так что, в целом, можно сказать, что функции плеера в этом устройстве находятся в зачаточном состоянии.

Imation RipGO!

Парадокс: вроде бы готовый рыночный продукт от крупной компании, однако, спецификации как таковой нигде нет Пришлось выискивать необходимые данные по кусочкам то тут, то там. Только общие слова о том, что может это устройство. По всей видимости, железная часть RipGO! может со временем претерпевать различные изменения. Вот то немногое, что удалось выявить из руководства и с сайта компании.

  • Модель: IMR 0400 06 EU
  • Тип устройства : компактный носимый CD-R рекордер/плеер
  • Интерфейс: Interface USB 1.0 or 1.1
  • Носители: Media CD-R 8cm/80mm
  • Размер хранимых данных: 185MB data
  • Антишоковый буффер: 8Mb
  • Скорость передачи: 900Kb/Sec (6X Read) / 600Kb/Sec (4X Write)
  • Поддерживаемые музыкальные форматы: MP3 / WMA / CDDA
  • Энергопотребление: 700mA max
  • Время работы от батарей: до 6 часов (в зависимости от формата музыки)
  • Вес:230 гр.
  • Размер: (ДхШхВ) 12.7см х10 см х 2,4см

Упаковка довольно компактная, с неплохим дизайном. Давайте заглянем внутрь коробки. Комплект поставки представляет собой стандартный джентльменский набор MP3 плеера плюс некоторое количество CD-R носителей.

Итак, в комплекте: непосредственно сам RipGO!, краткое руководство по эксплуатации, наушники, блок питания, интерфейсный USB кабель, СD c драйверами и набором ПО для записи CD и создания MP3, два чистых СD-R.

В USB кабеле, идущем в комплекте с устройством, используется специальный mini-USB разъем, так что будьте с ним осторожны и не потеряйте его - новый найти будет сложно.

Дизайн устройства очень симпатичный и строгий. Благодаря своим небольшим размерам RipGO! можно легко переносить в кармане. К сожалению, в комплекте поставки нет ни чехла, ни сумки для переноски, а так как корпус RipGO! выполнен из посеребренной пластмассы, то при активной эксплуатации вполне возможно быстрое возникновение потертостей на корпусе.

Практически все поверхности устройства так или иначе задействованы для размещения кнопок, переключателей и разъемов. Рассмотрим расположение всего этого хозяйства подробнее. На передней панели у RipGO! находится LCD экран, группа основных управляющих кнопок и светодиод - индикатор состояния устройства.

На задней панели находится отсек для батареи, переключатель режимов работы аудиовыхода (наушники/линейный выход) и маленькое отверстие для горячего перезапуска устройства в случае его подвисания. В устройстве используется современная Li-Ion батарея емкостью 1200 mAh.

На левой боковой панели расположена кнопка открытия крышки и, судя по всему, отверстие для аварийного открытия крышки в том случае, если кнопка не сработает. На правой боковой поверхности находится переключатель HOLD. На верхней боковой поверхности размешены разъемы USB и блока питания. На нижней боковой поверхности размещен разъем аудиовыхода.

LCD экран в RipGO! - цифровой. В основных режимах он используется как четырехстрочный дисплей, причем каждая строка может работать в режиме бегущей строки. У дисплея есть подсветка, но достаточно слабая. Включение подсветки происходит автоматически, при нажатии любой кнопки управления, выключение также автоматическое, примерно через 3-4 секунды. К сожалению, нельзя регулировать время отключения подсветки.

Из интернет-источников известно, что основой RipGO! служит довольно мощный чип Cirrus Logic Maverick ARM. Этот чип довольно часто встречается в составе MP3 плееров. Возможности у него достаточно обширные, и степень их реализации в конкретном устройстве целиком зависит от Firmware.

Наушники, идущие в комплекте с плеером, посредственного качества, что, впрочем, соответствует обычной практике производителей бытовой аппаратуры, которые кладут в комплект наушники, предназначенные только для того, чтобы "проверить работоспособность устройства" :) .

По идее, с RipGO! должно идти два руководства; большое подробное и маленькое - для быстрого ознакомления. В нашем комплекте большого руководства не оказалось, но его электронный вариант есть на CD с драйверами. Руководство довольно полное и подробное.

Блок питания, прилагаемый к устройству, небольшой и очень легкий. Если учесть, что он при этом еще и довольно мощный 6V х 2A = 12W , то можно уверенно сказать, что это импульсный блок питания.

ПО, идущее в комплекте, традиционно представлено джентльменским набором для полного цикла записи собственных Mp3 CD, от захвата аудио трека до прожигания CD.

СD-R рекордер

Посмотрим, что из себя представляет CD-R часть RipGO!. Подключение устройства к компьютеру возможно несколькими способами. Если вы подключаете к PC выключенный RipGO!, то при его включении он автоматически перейдет в режим USB. Если вы подключили к PC RipGO! во включенном состоянии, то для перехода в режим USB вам необходимо нажать и немного подержать клавишу Stop.

Нажатие и удержание клавиши Play приводит к переходу RipGO! в режим плеера. Драйвера вам понадобятся только в том случае, если вы подключаете RipGO! к PC с операционной системой Win98SE. Все остальные системы используют родной драйвер от Microsoft - USB Mass Storage Device. После этого у вас в системе появится новый накопитель CD-ROM. Для сбора дополнительной информации об устройстве для начала использовалась утилита NeroInfoTool.

Теперь посмотрим, что скажет об устройстве NERO Burning ROM 5.5.8.0.

Ну что сказать по всем этим результатам? Cудя по всему, максимальную скорость записи обе программы определяют неверно. При записи тестового CD-R максимально возможной скоростью была 4х, что довольно стандартно для USB.

Запись CD-R SKC 186 Mb

CD-RW привод Время при 4х(мин.)
TEAC 524E 06:02
CyQ've 06:29
RipGO! 06:32

Батареи гарантированно хватает для записи четырех-пяти дисков, или примерно для сорока пяти минут в режиме работы СD-ROM. Во время тестов CD-R возможностей мне впервые пришлось воспользоваться функцией горячей перезагрузки RipGO!, так как тест на Overburn гарантированно вгонял устройство в полный ступор.

Самым большим разочарованием в RipGO! стало отсутствие возможности записывать CD-RW диски. Использование CD-RW дисков для переноса временно необходимых данных, скажем, между работой и домом - это та изюминка мобильных устройств хранения данных, которой так не хватает RipGO!.

Цифровой плеер

Теперь посмотрим, что из себя представляет RipGO! как цифровой плеер. Согласно спецификации, в RipGO! используется довольно мощный чип Cirrus Logic Maverick ARM. Этот чип используется в PDA и умеет декодировать довольно много цифровых форматов хранения музыки. В RipGO! реализовано декодирование двух наиболее распространенных форматов WMA и MP3. К сожалению, из данных спецификации можно уверенно сказать только то, что формат WMA поддерживается полностью, а вот поддержку различных видов формата MP3 надо будет проверять на практике.

При включении RipGO! происходит загрузка OS и начинается сканирование диска в поисках поддерживаемых файлов и плейлистов. Сканирование может занимать до 15 секунд.

Здесь меня постигло первое разочарование. Оказывается, RipGO! не способен читать CD-RW диски. Я сначала в это не поверил и попробовал несколько различных типов дисков, записанных на различных приводах - результат был тот же самый. Я написал в техподдержку Imation, их ответ еще раз подтвердил результат тестов - "RipGO! не умеет ни писать, ни читать CD-RW". Увы, такой подход к самому удобному типу СD носителей не добавляет RipGO! привлекательности.

Когда сканирование закончено, содержимое диска представляется на экране в виде дерева подкаталогов.

Навигация по дереву каталогов аналогична компьютерной. Вы можете представить, что, к примеру, работаете в файловом менеджере типа Far. Кнопки + - позволяют вам передвигаться по списку файлов и директорий вверх и вниз, а кнопки Skip Forward и Skip Back позволяют осуществлять горизонтальную навигацию по директориям.

В режиме плеера экран RipGO! делится на две части; в правой постоянно находятся служебные пиктограммы состояния батарей,режима воспроизведения и режима эквалайзера; в левой, в зависимости от режима работы, располагается информация о текущей воспроизводимой композиции или содержимое диска.

ID3 тэги поддерживаются RipGO! в полном объеме, воспроизведение тэгов идет в виде бегущей строки в верхней части дисплея. К сожалению, у RipGO! отсутствует поддержка русского языка и, как следствие, русские имена файлов и русские ID3 тэги выглядят, как набор непонятных символов.

Правда, на воспроизведении файлов это никак не отразилось.

Режимы воспроизведения у плеера представлены стандартным набором. Правда, стоит отметить, что режим воспроизведения композиций в случайном порядке удостоился собственной кнопки. RipGo! умеет работать со стандартными плейлистами, в принципе, плейлисты могут использоваться как альтернативная форма управления воспроизведением композиций. Также у пользователя есть возможность составить свой временный плейлист, достаточно отметить необходимые композиции в списке содержимого диска. Есть у RipGO и такой полезный режим воспроизведения, как режим прокрутки внутри воспроизводимой композиции. К сожалению, у RipGO! отсутствует такая полезная функция, как Resume и режим воспроизведения Intro.

Настроек у RipGO! нет практически никаких. Ну, разве что контрастность LCD экрана и возможность изменять баланс в наушниках (ну неужели это кто-то использует ?). Правда у RipGo! есть целых 7 предустановленных режимов работы эквалайзера, но, на мой взгляд, это всего лишь попытка скомпенсировать отсутствие ручного режима настройки эквалайзера.

Перейдем непосредственно к воспроизведению. RipGO! успешно воспроизвел все типы MP3 файлов, которые ранее использовались мной в тесте Mp3 плееров: диапазон частот от 22 кГц до 48 кГц, диапазон битрейтов от 32 Кбит/с до 320 Кбит/с. Также успешно прошло воспроизведение файлов типа WMA. Качество звука при этом было очень хорошее. Линейный выход также показал себя с лучшей стороны. При воспроизведении композиций на стереосистеме Microlab SOLO-1 я не наблюдал каких-либо искажений.

RipGO! снабжен 8-мегабайтным буфером чтения, что очень положительно отразилось на работе антишока. Причем работа этого буфера происходит следующим образом: плеер считывает в буфер идущие по порядку композиции до тех пор, пока буфер не будет заполнен полностью, и после этого останавливает мотор. Большинство CD Mp3 плееров, как правило, считывает в буфер только текущую композицию. Такой способ работы антишокового буфера позволяет значительно сэкономить заряд батарей. В целом антишок довольно неплохой, хотя, если плеер подвергается тряске в момент чтения очередной порции данных, то возможны кратковременные перерывы в воспроизведении. Так что бегать с RipGO!, пожалуй, можно, но это будет не очень комфортно.

Время работы RipGO! от батареи достаточно небольшое по нынешним меркам. Во время теста при воспроизведении MP3 файлов с битрейтом 192 Кбит/с и уровнем громкости 75-80% , батареи хватило на 3 часа 20 минут. Зарядить батарею можно до 80% примерно за один час. Хотя в идеале алгоритм зарядки RipGO! требует на весь процесс 3 часа. В процессе зарядки плеер значительно нагревается. Я думал, что будет греться батарея, но самый сильный нагрев был в зоне расположения разъема блока питания.

В общем, RipGO! представляет из себя достаточно полнофункциональный цифровой плеер, хотя отсутствие поддержки чтения CD-RW является для него большим минусом.

Итого

Ну что можно сказать... Мы с вами посмотрели на два устройства, которые, по идее, должны были явиться воплощением идеального варианта использования 80 мм СD. Увы, чуда не произошло. Оба устройства имеют ряд больших недостатков, которые не позволяют назвать их законченными и качественными продуктами. Ну, если в случае с CyQ've это еще можно понять и простить, все же это всего-навсего технический сэмпл, не пошедший в серию, то в случае с RipGO! позиция компании Imation абсолютно непонятна. Смотрите сами: CyQ've имеет полнофункциональную CD-R/RW часть, но, увы, на базе стандартного СD-RW пикапа, что негативно отражается на размере устройства, энергопотреблении и антишоке, а исполнение MP3 части просто примитивное; RipGO! - имеет мощную MP3 часть и компактный СD-R пикап от Sanyo, но из-за непонятной политики компании Imation не способен поддерживать CD-RW ни в каком виде. В общем, вся эта история очень хорошо попадает под название одного классического произведения Бальзака "Блеск и нищета куртизанок". По-видимому, на рынке так и не появится цифровой плеер-рекордер, максимально использующий все возможности 80мм CD дисков. Почему не появится? Дело в том, что конкуренты не спят, и в ближайшее время нас ожидает целый парад портативных оптических носителей, в частности, на базе технологии от компании DataPlay и на базе 80mm DVD дисков.

Благодарим компании:
Data Storage за предоставленный для тестирования плеер/рекордер CyQ've MP3RW
Alion за предоставленный для тестирования плеер/рекордер Imation RipGO!

Роман Шелепов(srl@ixbt.com)
Опубликовано - 15 августа 2002 года

Комментарии?  Поправки?  Дополнения? vorobiev@ixbt.com
