Внешнее 7.1 звуковое USB-устройство M-Audio Sonica Theater




Сегодня мы расскажем вам ещё об одном продукте компании M-Audio. Объектом тестирования на этот раз оказалось внешнее 7.1 звуковое USB-устройство — Sonica Theater. Кроме того, что устройство является USB и многоканальным (7.1), необычность придает и наличие цифрового выхода и линейного входа.

Комплектация

  • USB-устройство;
  • USB-провод для подключения;
  • диск с драйверами;
  • диск с софтом;
  • музыкальный диск с исполнителями M-Powered v.2;
  • диск с игрой «Tony Hawk's pro skater 3»;
  • руководство пользователя.

Руководство пользователя выполнено в виде небольшой книжечки полностью на английском языке и включает в себя все необходимые сведения по установке и использованию звуковой карты. На диске с софтом имеется демо-версии секвенсоров Ableton Live 2.0.1 и Propellerheads Reason 2.0 с небольшим набором лупов. Так же программа ArKaos VJlite 2.2.2 и WinDVD4.

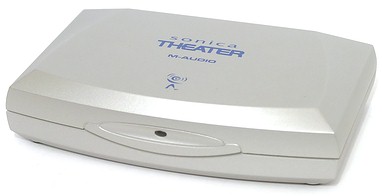

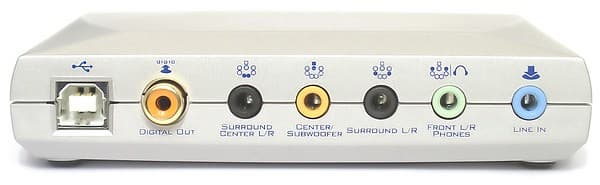

Внешний вид и разъёмы



Входы Линейный
Выходы Цифровой (Digital out)
Front / Наушники
Center/LFE
Rear
Back Surround

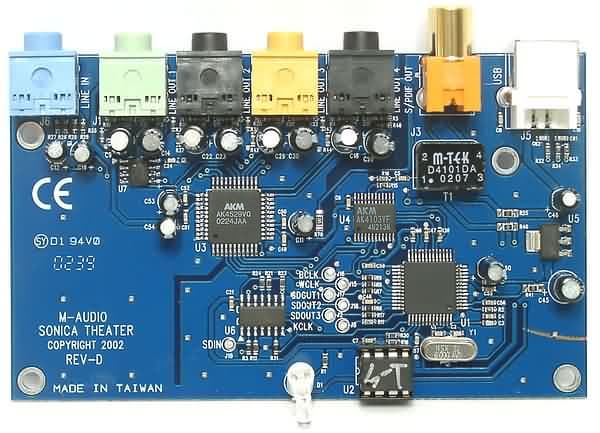

Аппаратные особенности

USB-контроллер Texas Instrument TUSB3200
(поддержка USB 1.1, пропускная способность данных 12 Mb/s)
Преобразователи I2S-кодек AKM AK4529
стерео АЦП 24 бит 96 кГц (S/N+D 92 дБ, DR 106 дБ)
8-канальный ЦАП 24 бит 96 кГц (S/N+D 90 дБ, DR 106 дБ)
формирователь S/PDIF сигнала AKM AK4103

Программные возможности

Дополнительные возможности SRS, Circle Surround II, Dialog Clarity, TruBass
Bass Management Выбор частоты среза кроссовера (40, 60, 80, 90, 100, 120 Гц)

Панель управления

Панель управления картой выполнена в виде одного окошка с пятью вкладками на которых расположены различные настройки. В верхней части основного окна располагаются кнопки/значки пресета конфигураций колонок. Помимо имеющихся пяти конфигураций в графе выбранного пресета (Current Set) доступны и схемы 2.1, 4.0, 4.1. Здесь же можно сохранить под своим именем выбранную конфигурацию колонок с их индивидуальными настройками, о которых мы расскажем ниже, и затем при необходимости загружать ее без настройки заново. В этой же опции выбора пресета забавно было обнаружить различные предустановки называющиеся реальными моделями акустики. Всего же насчитывается порядка пятидесяти моделей таких производителей как Altec Lansing, Creative, Harman Kardon, Logitech, Klipsch. Выбранные модели акустики имеют различные индивидуальные параметры. В нижней части основного окна расположен регулятор общей громкости (Master Volume) и кнопка отключения звука (Mute).

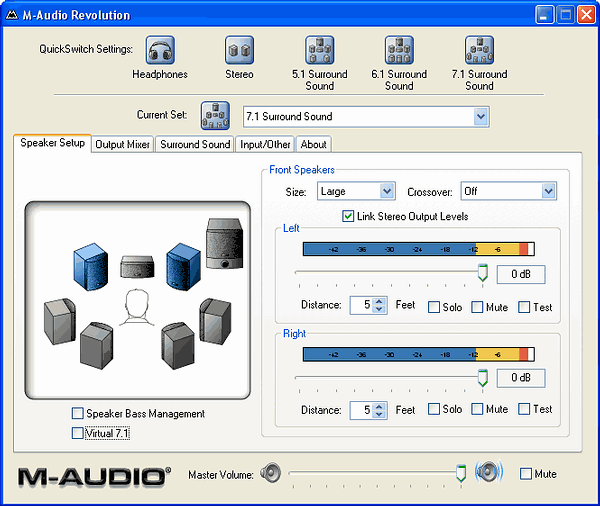

На первой вкладке Speaker Setup вы можете видеть индивидуальные параметры выбранного канала. С левой стороны на рисунке подсвечиваются регулируемые в данный момент саттеллиты. Так вы можете видеть доступные регулировки и настройки: уровня громкости отдельно каждого канала, габаритов колоночек, частоту среза фильтра низких частот, задержку (градация от 0 до 30 футов), галочки Solo и Mute. Test обеспечивает подачу синусоидального сигнала в выбранный канал.

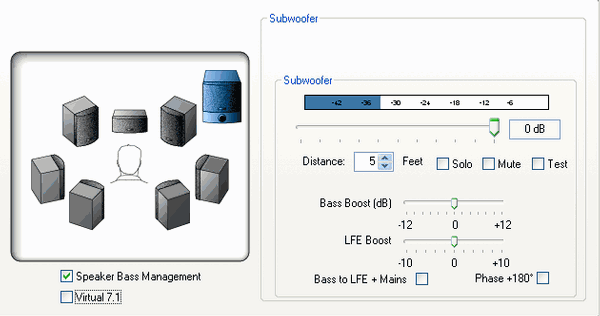

В настройках канала на сабвуфер, помимо перечисленного, также имеется регулировка уровня LFE сигнала и включение инверсии фазы. А при включении опции Speaker Bass Managment становится доступным и регулировка уровня низких частот (Bass Boost) и опция воспроизведения сателлитами LFE сигнала.

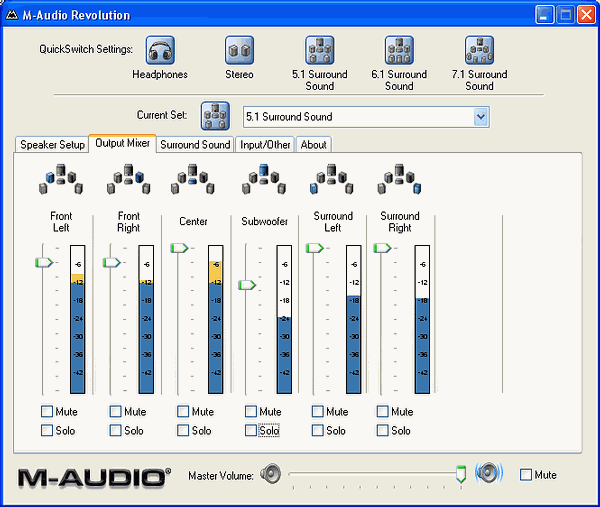

На следующей вкладке (Mixer) расположен микшер с индикаторами и регуляторами уровня громкости используемых выходов в выбранной конфигурации колонок. В наличии имеется регулировка уровня отдельно каждого канала, кнопка mute и solo. Обратите внимание, что не задействованные каналы недоступны. Так в выставленной 5.1 схеме на месте регуляторов задних тыловых каналов пустое место.

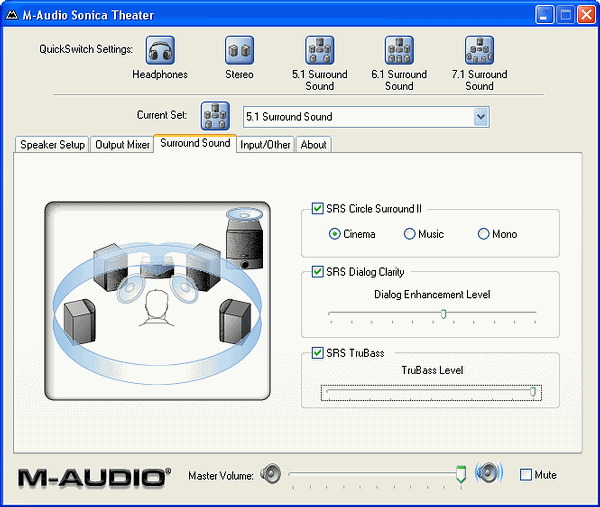

Вкладка Surround Sound включает в себя опцию SRS Circle Surrond, которая открывает три варианта алгоритма разложения стерео/моно сигнала на шесть и более колонок и два дополнительных регулятора уровня центрального сателлита и общего уровня низких частот.

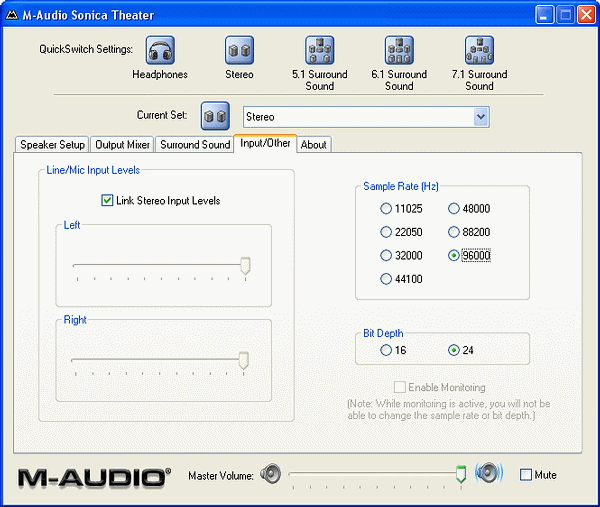

На вкладке Input/Other панели с левой стороны располагаются индикатор и регулятор входного уровня сигнала. С правой стороны расположены настройки разрядности и частоты семплирования.

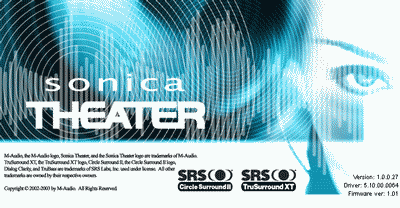

И на последней вкладке, About, из наиболее полезного можно отметить версию драйверов. На момент тестирования использовался драйвер 5.10.00.0064 версии 1.0.0.29.

Вероятно владельцам аналогичного внешнего USB-устройства AU10 от ABIT интересно будет узнать то, что при смене идентификатора устройства в ППЗУ AU10 можно использовать драйвера от Sonica, со всеми их доступными возможностями.

Тестирование в RMAA 5.1

Измерения проводились с помощью референсной карты Lynx Two (117 дБ сигнал/шум) коротким качественным проводом (low-noise microphone cable, Proel) с позолоченными разъёмами. Чувствительность по входу Lynx Two — стандартная, -10 дБ В. Амплитуда выходного сигнала карты — низкая, поэтому была проведена нормализация записанного сигнала до требуемого уровня.

Фронтальный выход

Режим работы: 16 бит 44 кГц

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.03, -0.17 Очень хорошо
Уровень шума, дБ (А): -87.2 Хорошо
Динамический диапазон, дБ (А): 87.2 Хорошо
Нелин. искажения, %: 0.0044 Очень хорошо
Интермод. искажения, %: 0.252 Средне
Взаимопроникновение каналов, дБ: -90.2 Отлично

Общая оценка: Хорошо

Подробный отчет о тестировании фронтального выхода карты в режиме 16 бит 44 кГц смотрите здесь.



Спектрограмма IMD (SMPTE) в режиме 44 кГц

Как видно из спектрограммы IMD (SMPTE) измеренный сигнал далек от идеального.



Спектрограмма шума в отсутствии сигнала в режиме 44 кГц

Вопреки бытующему мнению о том, что в отличие от звуковых карт PCI внешнее USB-устройство не будет имеет различных наводок, приведенная спектрограмма шума говорит как раз об обратном.

Режим работы: 24 бит 96 кГц

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.07, -0.27 Очень хорошо
Уровень шума, дБ (А): -90.8 Очень хорошо
Динамический диапазон, дБ (А): 90.2 Очень хорошо
Нелин. искажения, %: 0.0049 Очень хорошо
Интермод. искажения, %: 0.316 Средне
Взаимопроникновение каналов, дБ: -97.0 Отлично

Общая оценка: Очень хорошо

Подробный отчет о тестировании фронтального выхода карты в режиме 24 бит 96 кГц смотрите здесь.

Линейный вход

Режим работы: 16 бит 44 кГц

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.03, -0.19 Очень хорошо
Уровень шума, дБ (А): -90.7 Очень хорошо
Динамический диапазон, дБ (А): 90.3 Очень хорошо
Нелин. искажения, %: 0.014 Хорошо
Интермод. искажения, %: 0.241 Средне
Взаимопроникновение каналов, дБ: -94.8 Отлично

Общая оценка: Очень хорошо

Подробный отчет о тестировании линейного входа карты в режиме 16 бит 44 кГц смотрите здесь.

Цифровой выход

Режим работы: 16 бит 44 кГц

Тест Reference 1644 M-Audio Sonica Theater synchro by 44100 M-Audio Sonica Theater synchro by S/PDIF
Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.00, -0.00 +0.02, -0.21 +0.00, -0.00
Уровень шума, дБ (А): -97.8 -94.2 -94.9
Динамический диапазон, дБ (А): 97.7 94.2 94.9
Нелин. искажения, %: 0.0003 0.0005 0.0004
Интермод. искажения, %: 0.0037 0.0056 0.0053
Взаимопроникновение каналов, дБ: -99.3 -95.9 -97.2

Подробный отчет о тестировании цифрового выхода карты в режиме 16 бит 44 кГц смотрите здесь.

Тестирование в RightMark 3DSound

Диагностика DirectSound

Device: M-Audio Sonica Theater (MA763007.sys)

Features:
Device have not enough hardware 3D buffers
Device have not enough hardware 2D buffers
Device has no EAX1 support
Device has no EAX2 support
Device has no EAX3 support

Rates:
dwMinSecondarySampleRate 8000
dwMaxSecondarySampleRate 96000

Free buffers stats:
dwFreeHw3DAllBuffers 0
dwFreeHw3DStaticBuffers 0
dwFreeHw3DStreamingBuffers 0
dwFreeHwMixingAllBuffers 0
dwFreeHwMixingStaticBuffers 0
dwFreeHwMixingStreamingBuffers 0

Max buffers stats:
dwMaxHwMixingAllBuffers 1
dwMaxHwMixingStaticBuffers 1
dwMaxHwMixingStreamingBuffers 1
dwMaxHw3DAllBuffers 0
dwMaxHw3DStaticBuffers 0
dwMaxHw3DStreamingBuffers 0

Субъективное тестирование

При слуховом тестировании использовались студийные мониторы Event 20/20bas и наушники Senheiser HD600. Хочется отметить то, что несмотря на плохие результаты в RMAA 5.1 на слух Sonica играет неплохо. Вцелом, характер звучания очень схож с картой Creative Audigy2. Весьма небольшая разница заметна в композициях с насыщенными и чистыми высоким частотами, Sonica играет чуть-чуть хуже. Звучание тестируемой карты менее детальное, а вследствие искажений в области высоких частот ощутим характерный оттенок.

При выборе пресета «наушники» — в звучании абсолютно ничего не изменяется. В используемых при тестах наушниках никаких неприятных сюрпризов мы не услышали, хотя запаса по громкости хватает только-только.

Выводы

В общем и целом внешнее 7.1 звуковое USB-устройство M-Audio Sonica Theater является неплохим решением, но целесообразность его приобретения остается под сомнением. Отсутствие лишнего PCI-слота? Использование с ноутбуком? Также, многие пользователи считают, что звуковая карта выполненная в любом внешнем блоке/устройстве сразу резко улучшит качество звучания из-за отсутствия различных наводок от системного блока. Увы, как показали измерения, их домыслы остаются беспочвенны, но с другой стороны, карта играет совсем неплохо.

Плюсы

  • наличие линейного входа;
  • наличие цифрового выхода;
  • хорошее звучание;
  • панель управления богата различными настройками.

Минусы

  • относительно высокая стоимость (порядка $100);
  • ограниченная область применения.
