Не так давно линейка звуковых устройств компании Hercules пополнилась двумя внешними USB-устройствами. Речь идет о шестиканальной звуковой карте Muse Pocket USB 5.1 и необычном пульте Hercules DJ Console. В нашу тестовую лабораторию попали обе упомянутые новинки, и сегодня мы расскажем вам об устройстве DJ Console с функцией DJ Mix контроллера.
Комплектация
- внешний модуль;
- USB-провод;
- диск с приложениями;
- руководство пользователя.
На диске с программами имеются драйвера, электронная версия руководства пользователя и специализированные программы для работы с пультом, о которых мы расскажем ниже. USB-провод для подключения пульта к компьютеру в длину составляет 2 метра.
Внешний вид и разъемы

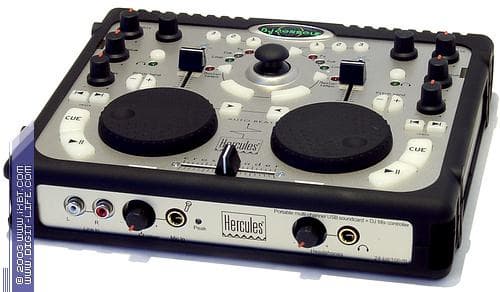

Габариты консоли небольшие и составляют 24 × 5 × 20 сантиметров. Для удобства переноски в комплекте имеется специальный ремешок, позволяющий переносить пульт на плече. При этом во избежание механических повреждений контроллеров предусмотрена пластиковая крышка.

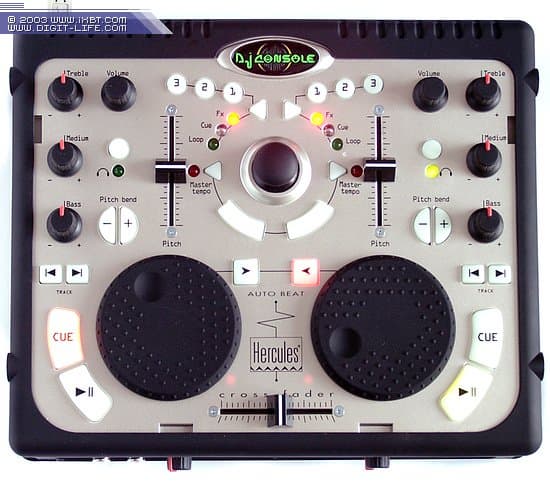

Все основные органы управления расположены на главной панели. Мысленно можно разделить пульт на две половинки, симметричные друг другу. На них располагаются регуляторы тембра, уровня громкости, скорости воспроизведения. Также имеются кнопки мониторинга, более точной настройки темпа и т.д. В центре расположен контроллер, эмулирующий работу мышки. Но, пожалуй, самым привлекательным являются два дисковых контроллера «Vinyl-style jog wheel». С их помощью в некоторых приложениях можно добиться эффекта «Scratch». Но, вообще, в различных приложениях одни и те же регуляторы могут иметь совершенно разные функции.

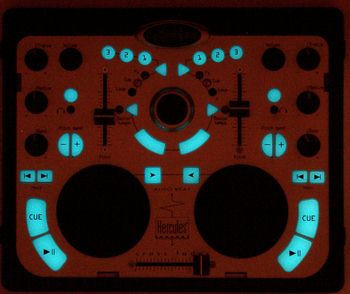

Для удобства работы в полной темноте кнопки DJ Console внутри имеют фосфорецирующее покрытие.

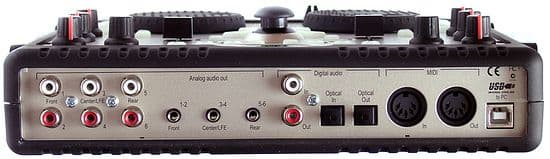

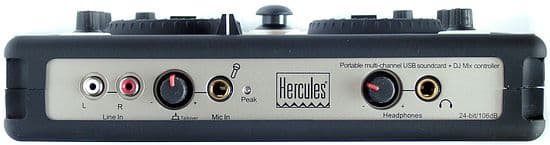

| Входы | Микрофонный Линейный Цифровой оптический (Toslink) Цифровой электрический(Coaxial) MIDI |
| Выходы | Наушники (Headphones) Front Rear Center/LFE Цифровой оптический (Toslink) Цифровой электрический (Coaxial) MIDI |
Аппаратные особенности
| USB-контроллер | Texas Instrument TUSB3200 (поддержка USB 1.1, пропускная способность 12 Мбит/с) |
| Преобразователи | I2S-кодек AKM AK4529 стерео АЦП 24 бит 96 кГц (THD+N 84…92 дБ, DR 94…102 дБ А) 8-канальный ЦАП 24 бит 96 кГц (THD+N 80…90 дБ, DR 95…106 дБ А) |
Панель управления

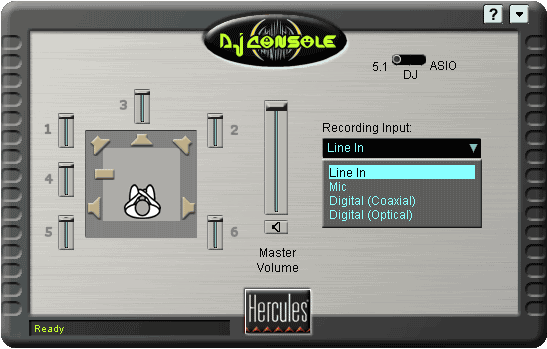

Панель управления устройства выполнена в виде одного окошка с тремя вкладками, на которых расположены различные настройки. Переключение между вкладками приводит к автоматической активации одного из трех режимов работы DJ Console. Таким образом, вкладка 5.1 подразумевает работу консоли в режиме обычной шестиканальной карты.
В левой части панели расположены регуляторы громкости отдельно для каждого канала. Имеется также регулятор общей громкости и кнопка MUTE. В окошке выбора устройства записи вы можете видеть на выбор четыре различных конфигурации (линейный, микрофонный и два цифровых входа).

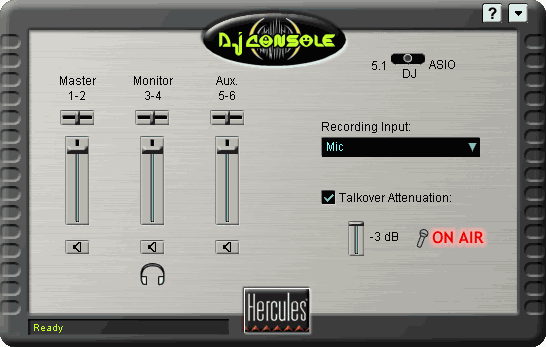

В режиме «DJ» в левой части появляются три других регулятора уровня громкости: Master, Monitor и Aux. Сигнал на миниджек и RCA выходах дублируется. Регулировка уровней громкости осуществляется во всех трех режимах одновременно. Здесь же находится галочка «Talkover Attenuation». При включении на пульте кнопки микрофона и этой галочки общий уровень громкости понижается на -3 дБ, -6 дБ и -9 дБ по выбору.
Вкладка-режим «АSIO» практически такая же как и «DJ». Отличия заключаются в отсутствии настроек микрофона.
Тестирование в RMAA 5.1
Так как амплитуда выходного сигнала устройства Hercules DJ Console низкая, измерения выхода проводились с помощью карты Audiotrak Prodigy 7.1 (с подстраиваемым входным уровнем до АЦП, как на большинстве проф. карт). Использовался короткий качественный провод с позолоченными разъёмами.
Фронтальный выход
Режим работы: 16 бит 44 кГц
| Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: | +0.04, -0.28 | Очень хорошо |
| Уровень шума, дБ (А): | -91.1 | Очень хорошо |
| Динамический диапазон, дБ (А): | 91.0 | Очень хорошо |
| Нелин. искажения, %: | 0.0037 | Очень хорошо |
| Интермод. искажения, %: | 0.012 | Очень хорошо |
| Взаимопроникновение каналов, дБ: | -88.4 | Отлично |
Общая оценка: Очень хорошо
Спектрограмма THD в режиме 44 кГц свидетельствует о наличии
характерных искажений для устройства как класса
Подробный отчет о тестировании фронтального выхода в режиме 16 бит 44 кГц смотрите здесь.
Режим работы: 24 бит 96 кГц
| Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: | +0.03, -0.10 | Отлично |
| Уровень шума, дБ (А): | -91.3 | Очень хорошо |
| Динамический диапазон, дБ (А): | 91.1 | Очень хорошо |
| Нелин. искажения, %: | 0.0040 | Очень хорошо |
| Интермод. искажения, %: | 0.0099 | Очень хорошо |
| Взаимопроникновение каналов, дБ: | -84.2 | Очень хорошо |
Общая оценка: Очень хорошо
На измеренной спектрограмме АЧХ мы видим,
что реальный режим 96 кГц отсутствует
Подробный отчет о тестировании фронтального выхода в режиме 24 бит 96 кГц смотрите здесь.
Линейный вход
Режим работы: 16 бит 44 кГц
| Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: | +0.03, -0.03 | Отлично |
| Уровень шума, дБ (А): | -70.3 | Средне |
| Динамический диапазон, дБ (А): | 73.6 | Средне |
| Нелин. искажения, %: | 0.026 | Хорошо |
| Интермод. искажения, %: | 0.042 | Хорошо |
| Взаимопроникновение каналов, дБ: | -82.9 | Очень хорошо |
Общая оценка: Хорошо
Подробный отчет о тестировании линейного входа в режиме 16 бит 44 кГц смотрите здесь.
Режим работы: 24 бит 96 кГц
| Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: | +0.02, -0.09 | Отлично |
| Уровень шума, дБ (А): | -70.5 | Средне |
| Динамический диапазон, дБ (А): | 74.1 | Средне |
| Нелин. искажения, %: | 0.021 | Хорошо |
| Интермод. искажения, %: | 0.041 | Хорошо |
| Взаимопроникновение каналов, дБ: | -75.3 | Очень хорошо |
Общая оценка: Хорошо
Подробный отчет о тестировании линейного входа в режиме 24 бит 96 кГц смотрите здесь.
Приложения
Вспоминая мощную для своего времени программу Mixman с большим количеством качественных эффектов, более приближенных к танцевальной музыке, признаться, мы ожидали чего-то подобного и от Hercules DJ Console. К сожалению, существующие приложения подсказывают, что основное назначение пульта — сводить композиции в один микс, подстраивая их темп. Но, все же, на диске с ПО имеются некоторые интересные музыкальные программы.

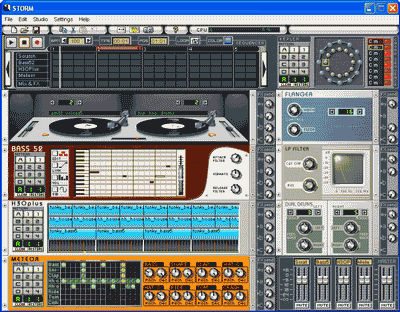

Одна из таких программ называется Storm 2.0. Эта программа является MIDI-секвенсором с несколькими встроенными инструментами и эффектами. Интерфейс выполнен в одном окошке на манер известной программы REASON с дизайном под рэковую стойку. При существующем изобилии аналогичного софта, редактор можно охарактеризовать как неудобный и малофункциональный. Применение Hercules DJ Console как MIDI-модуля малоэфективно, по причине большой задержки (Latency).

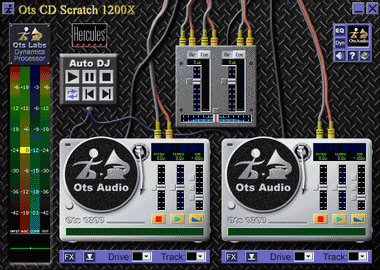

Другая любопытная программа, Ots CD Scratch, позволяет добиться эффекта «Scratch» различного типа с любыми композициями на ваших компакт дисках, а также в реальном времени скинуть свой микс в wav-файл. Опять же, работать в этой программе с Hercules DJ Console из-за большой задержки не получится, да и мышкой это делать более удобно. Кстати, сама программа позволяет работать с любым другим MME/WDM-устройством.
Работа в Cubase SX
При инициализации устройства Hercules DJ Console ASIO в программе Cubase SX проект автоматически переходит в режим частоты семплирования 48 кГц, вне зависимости от того, в каком режиме проект был до этого.

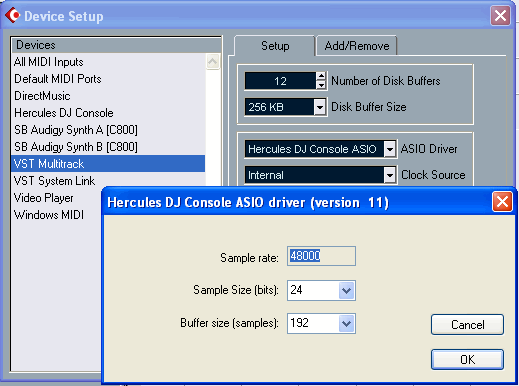

Вызвав из настроек устройств ASIO-панель, мы видим фиксированную частоту семприлования 48 кГц. Таким образом, работать в ASIO-приложениях в реально используемых режимах 44,1 кГц и 96 кГц невозможно.
Выводы
Итак, сегодня мы с вами выяснили, что представляет собой внешнее USB-устройство Hercules DJ Console. С одной стороны, мы приветствуем появление такого класса устройств на рынке. С другой, драйвера и набор софта пока явно сыроваты и подходят лишь для несерьёзного времяпрепровождения. Ни о каких профессиональных диджейских возможностях, к сожалению, речи пока не идёт.
Плюсы
- первый подобный пульт в массовом секторе рынка;
- 6-канальность;
- неплохой кодек AKM AK4529;
- светящиеся в темноте кнопки;
- защитная крышка и ремень для переноски.
Минусы
- большая задержка (latency), не позволяющая комфортно работать с пультом;
- фиксированная частота семплирования 48 кГц в ASIO;
- непрофессиональный комплектный набор софта.
