Внешнее звуковое USB-устройство
Audiotrak OPTOPlay




Сегодня в нашей тестовой лаборатории находится USB-устройство OPTOPlay от компании Audiotraк. На наш взгляд, ключевой особенностью этого устройства являются миниатюрные размеры. Габариты составляют всего 3 х 1,5 х 7,5 сантиметров. Карта обеспечивает линейный и цифровой оптический выходы, которые совмещены на базе разъема миниджек.

Комплектация

  • USB-устройство;
  • стандартный диск с демонстрационными версиями различных сопутствующих программ и драйвером к изделиям Audiotrak;
  • оптический переходник;
  • руководство пользователя.

Руководство пользователя выполнено в виде книжечки на английском языке и включает в себя все необходимые сведения по использованию USB-устройства.

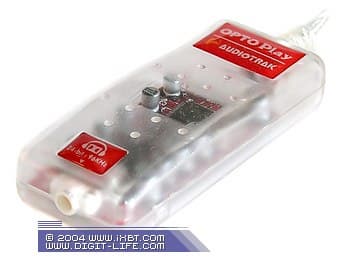

Внешний вид и разъёмы

Выходы Цифровой Оптический
Линейный
Особенности Комбинированный интерфейс на базе разъема миниджек

Аппаратные особенности

USB-контроллер

Texas Instrument TAS1020
(поддержка USB 1.1, пропускная способность данных 12 Mb/s)

Преобразователи стерео ЦАП AKM AK4353 24 бит 96 кГц (S/N+D 90 дБ, DR 102 дБ)

Панель управления

Для работы OPTOPlay никаких драйверов устанавливать не требуется. Тем не менее, на комплектном диске с ПО можно найти кое-что полезное, относящееся непосредственно к OPTOPlay: OptoPlay.exe и ESI_HID.dll.

Exe-шник вызывает панель управления, которая выполнена незатейливым образом: здесь имеются всего лишь две галочки. По словам производителя, эти два режима должны устранить возможные проблемы, которые могут возникнуть в редких случаях.

При воспроизведении в режимах 16/44 и 16/48 в случае невысокой производительности вашего компьютера и/или одновременной работе нескольких ресурсоемких приложений могут возникнуть проблемы. Решить это можно, отключив режим «24bit. Resolution», тем самым, сузив диапазон передачи данных USB.

В случае если ваш декодер не определяет тип сигнала, галочка «AC3 Format» принудительно ставит флаг АС3 в пересылаемом цифровом потоке.

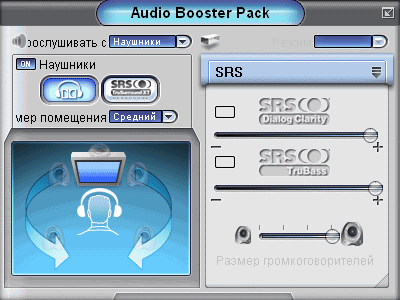

В комплекте с картой на диске с ПО имеется полная версия WinDVD5. Как вы знаете проигрыватель имеет дополнительные аудио фичи технологии SRS и Dolby Headphone. Не совсем понятна причастность Audiotrak, однако, о совместимости с этими технологиями производитель OPTOPlay упомянуть не забыл, о чем гласит даже логотип Dolby на корпусе USB-устройства. Тем не менее, бесплатную версию WinDVD5 предоставляет.

Действительно порадовало другое. Благодаря универсальному ASIO-драйверу, в том числе и для USB-устройств (автор Michael Tippach), появилась возможность комфортной работы в ASIO-приложениях. Этот драйвер представлен для бесплатного скачивания и рекомендуется производителем для пользователей, работающих в ASIO-приложениях.

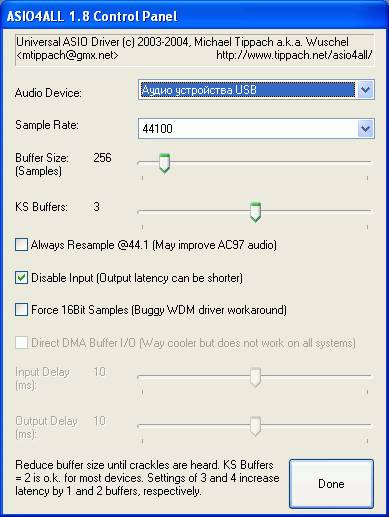

Как вы можете видеть, ASIO-панель включает в себя все необходимые настройки. Доступен выбор частоты семплирования. Также имеется регулировка размера буфера в семплах и количество буферов.

Таким образом, в настройках Cubase SX появляется устройство «Wuschel's ASIO4ALL», при выборе которого, можно получить вполне комфортные условия для работы в аудио/миди-секвенсоре. Нет задержки, хрипов и пропаданий при проигрывании, что можно ощутить при выборе стандартного устройства «ASIO Multimedia Driver».

Тестирование в RMAA

Измерения проводились с помощью звуковой карты ProDigy 7.1 коротким качественным проводом с позолоченными разъёмами.

Линейный выход

Режим работы: 16 бит 44 кГц

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.06, -0.52 Хорошо
Уровень шума, дБ (А): -91.0 Очень хорошо
Динамический диапазон, дБ (А): 90.3 Очень хорошо
Гармонические искажения, %: 0.0022 Отлично
Интермодуляционные искажения, %: 0.0095 Очень хорошо
Взаимопроникновение каналов, дБ: -89.2 Отлично

Общая оценка: Очень хорошо

Подробный отчет о тестировании фронтального выхода карты в режиме 16 бит 44 кГц смотрите здесь.


На спектрограмме THD в режиме 44 кГц можно видеть
наличие незначительных наводок



Спектрограмма IMD (SMPTE) в режиме 44 кГц демонстрирует
невысокий уровень интермодуляционных искажений
для класса устройства

Режим работы: 16 бит 48 кГц

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.07, -0.60 Хорошо
Уровень шума, дБ (А): -89.7 Хорошо
Динамический диапазон, дБ (А): 89.1 Хорошо
Нелин. искажения, %: 0.0021 Отлично
Интермод. искажения, %: 0.013 Очень хорошо
Взаимопроникновение каналов, дБ: -85.1 Отлично

Общая оценка: Очень хорошо

Подробный отчет о тестировании фронтального выхода карты в режиме 16 бит 48 кГц смотрите здесь.

Режим работы: 24 бит 96 кГц

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.05, -0.39 Хорошо
Уровень шума, дБ (А): -89.2 Хорошо
Динамический диапазон, дБ (А): 89.4 Хорошо
Нелин. искажения, %: 0.0033 Очень хорошо
Интермод. искажения, %: 0.011 Очень хорошо
Взаимопроникновение каналов, дБ: -81.7 Очень хорошо

Общая оценка: Хорошо

Подробный отчет о тестировании фронтального выхода карты в режиме 24 бит 96 кГц смотрите здесь.

Тестирование в RightMark 3DSound

Диагностика DirectSound

Device: AUDIOTRAK OptoPlay (usbaudio.sys)

Features:
Device has not enough hardware 3D buffers
Device has not enough hardware 2D buffers
EAX1: N/A
EAX2: N/A
EAX3: N/A
EAX4 Advanced HD: N/A

Rates:
dwMinSecondarySampleRate 100
dwMaxSecondarySampleRate 200000

Free buffers stats:
dwFreeHw3DAllBuffers 0
dwFreeHw3DStaticBuffers 0
dwFreeHw3DStreamingBuffers 0
dwFreeHwMixingAllBuffers 0
dwFreeHwMixingStaticBuffers 0
dwFreeHwMixingStreamingBuffers 0

Max buffers stats:
dwMaxHwMixingAllBuffers 0
dwMaxHwMixingStaticBuffers 0
dwMaxHwMixingStreamingBuffers 0
dwMaxHw3DAllBuffers 0
dwMaxHw3DStaticBuffers 0
dwMaxHw3DStreamingBuffers 0

Misc stats:
dwFreeHwMemBytes 0
dwTotalHwMemBytes 0
dwMaxContigFreeHwMemBytes 0
dwUnlockTransferRateHwBuffers 0
dwPlayCpuOverheadSwBuffers 0

Audio transfer speed (software): 3.968 Mb/sec

Субъективное тестирование

При слуховом тестировании использовались студийные мониторы Event 20/20bas. В качестве тестовых композиций использовался DVD-Audio диск с высококачественными треками AIX Records и специальная подборка лучших записей на CD-DA.

Для более точной оценки качества звучания мы сравнивали USB-устройство OPTOPlay со звуковой картой ProDigy 7.1 и интегрированным AC'97-звуком Realtek ALC650.

Звучание внешнего USB-устройства Audiotrak OPTOPlay можно охарактеризовать как вполне хорошее, и для своего класса изделие звучит достаточно детально и без искажений.

По сравнению с картой ProDigy 7.1 звучание OPTOPlay очень похоже и немного проигрывает в детальности и прозрачности. В поджатых композициях особенно хорошо прослушивается разница в искажениях на высоких частотах. Между тем, AC'97-звук Realtek ALC650 проигрывает в звучании OPTOPlay в значительно большей степени, нежели OPTOPlay уступает ProDigy 7.1. В звучании Realtek ALC650 можно слышать неверную передачу тембров, более резкий и топорный оттенок с большим уровнем искажений.

Выводы

В целом внешнее звуковое USB-устройство Audiotrak OPTOPlay произвело на нас положительное впечатление, но не без доли противоречий. С одной стороны, недорогое хорошо звучащее стереоустройство, не требующее драйверов при установке, а при желании дополнительные возможности. С другой, — обычный пользователь по той же цене предпочтет внутреннюю звуковую карту с куда большими возможностями.

Плюсы

  • миниатюрные размеры;
  • хорошее звучание;
  • WinDVD5 в комплекте c ПО;
  • наличие цифрового оптического выхода.

Минусы

  • не для широкого круга пользователей.



Cредняя цена по Москве на USB-устройство Audiotrak OPTOPlay составляет Н/Д(0)
