ЖК-монитор Sanyo CE42LM4WPR-E


Монитор Sanyo с длинным обозначением CE42LM4WPR-E отличается от обычных, прежде всего, тем, что он пыле-влагозащищенный и способен работать при отрицательной температуре окружающей среды (до -20°C), то есть ему не страшны ни дождь, ни снег, ни пыль. Этот монитор можно размещать как вне помещений, так и внутри, там, где простые мониторы не смогут работать из-за высокой влажности, брызг или пыли. Например, в ванной комнате, на открытых площадках кафе, спортклубов и т. д. Там, где нужна демонстрация информационного, рекламного или развлекательного контента.

Содержание:

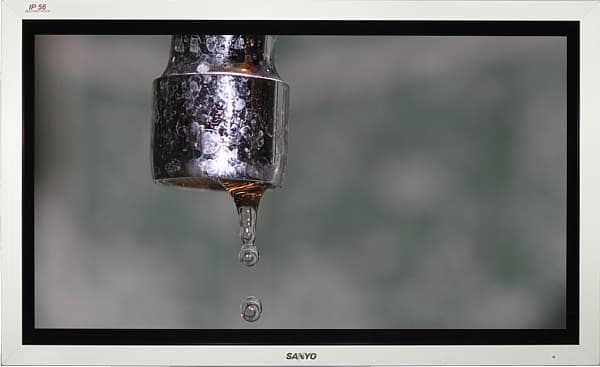

Изображение на экране - CC(BY) www.nataliakulikova.ru

Комплект поставки, технические характеристики и цена

Вынесены на отдельную страницу.

Внешний вид

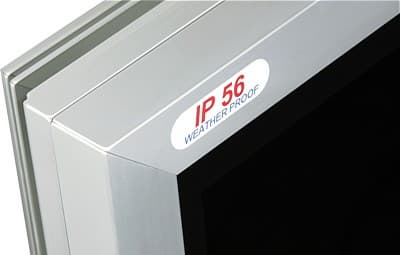

Корпус монитора образован свинченными алюминиевыми профилями.

Corner

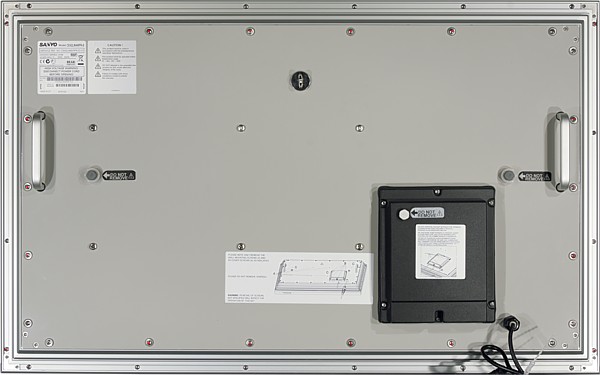

Задняя стенка изготовлена из стальной пластины.

Rear

Матрицу защищает пластиковое (акриловое?) стекло, устойчивое к появлению царапин и довольно жесткое — при несильном надавливании деформация не доходит до самой матрицы. Поверхность этого стекла гладкая, но матрица под ним, похоже, имеет антибликовое покрытие, поэтому экран бликует несильно. Рабочая область экрана существенно меньше внешних габаритов, но так как рамка вокруг экрана состоит из светлого алюминиевого уголка и внутреннего черного обрамления, то внимания не отвлекает. Спереди, в нижнем правом углу находится индикатор состояния синего свечения. В ждущем режиме он светится ярко, при работе яркость понижается. На нижней кромке справа расположены кнопки управления и ИК-приемник.

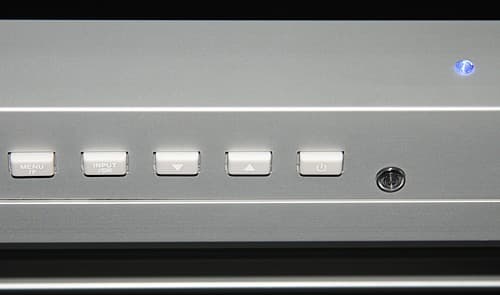

Buttons

Из-за такого расположения приемника монитор реагирует на команды с пульта, если последний находится ниже нижней кромки монитора. Впрочем, никто не мешает сделать небольшую доработку в виде зеркальца, обеспечивающего приемнику передний обзор. На задней панели находятся: две ручки для переноски (очень полезные, так как монитор большой и тяжелый),

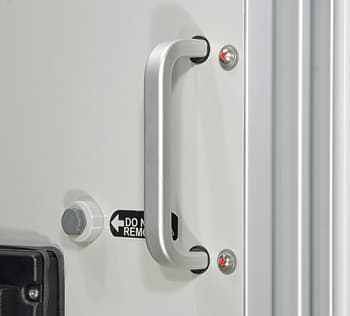

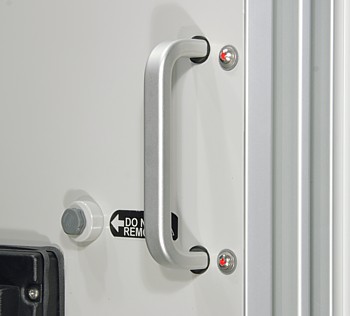

Handle

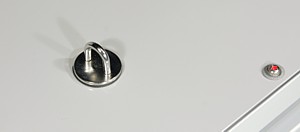

ушко, за которое монитор для предотвращения кражи можно приковать к чему-нибудь основательному,

Security fixing point

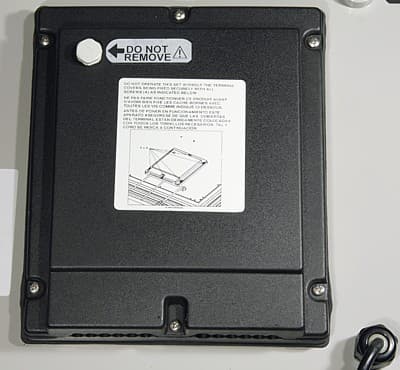

четыре резьбовых отверстия (в них ввинчены винты) для крепления к VESA-совместимому кронштейну (квадрат 200 мм), три вентиляционных отверстия, прикрытые пластиковыми колпачками, и отсек с разъемами.

Cover

Решеток вентиляции нет, упомянутые вентиляционные отверстия служат только для выравнивания давления. Радиатором работает сам корпус, при этом уступы и ребра на переходе от боковых кромок к задней панели увеличивают теплоотводящую поверхность. Наоборот, при низких (ниже 4°С) температурах внутренности монитора для сохранения его работоспособности (до -20°С) круглосуточно подогреваются. Правда, забота о включении подогревателя (и отключении, когда тепло) возлагается на пользователя, который должен зайти в меню установок и переключить параметр Winter mode. Большое внимание уделено защите от коррозии. Алюминиевые поверхности анодированы (защищены слоем оксида алюминия), а задняя панель имеет порошковое покрытие (полиэстер). Для исключения попадания влаги внутрь монитора, стыки корпуса промазаны герметиком. Под головки винтов подложены резиновые прокладки, а кабель питания пропущен через муфту с уплотнением.

Power

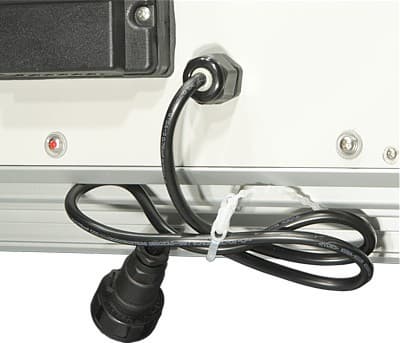

Кстати, кабель питания составной: короткая часть, отходящая от монитора, заканчивается влагозащитным соединителем, ответная часть которого находится на второй части кабеля, более длинной и заканчивающейся обычной евровилкой. По той же причине — для защиты от влаги — отсек с разъемами имеет сложную конструкцию: во-первых, крышка отсека оснащена резиновой прокладкой и плотно привинчивается шестью винтами; во-вторых, внутрь вложена прокладка из толстой пористой резины, из которой нужно удалять высеченные фрагменты только напротив используемых разъемов;

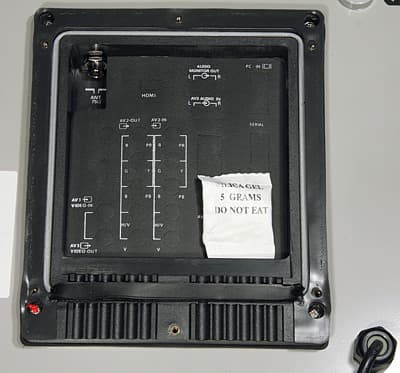

Gasket

в-третьих, выходящие кабели укладываются в канавки, которые пересекает брусок из мягкой резины для дополнительного уплотнения (желательно, чтобы диаметр кабелей соответствовал канавкам, для толстого SCART-кабеля есть канавка поглубже). В-четвертых, в отсеке рекомендуется оставить пакетик с влагопоглотителем — силикагелем. Формально монитор соответствует спецификациям IP56 (категория 2), то есть может эксплуатироваться вне помещений, выдерживает сильный дождь и запыленную атмосферу.

Пульт

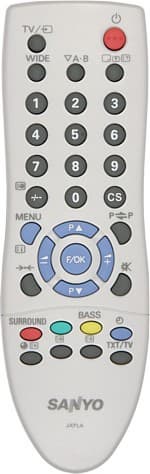

Remote control

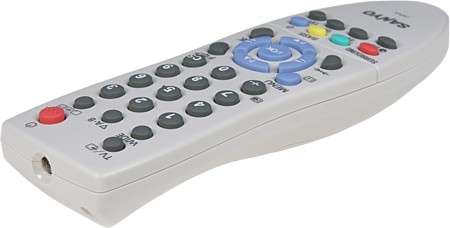

Пульт небольшой и легкий, он удобно ложится в руку. Обозначения к кнопкам контрастные и достаточно крупные. Самые важные кнопки легко находятся на ощупь. Питается пульт от двух AAA-батареек.

Remote control

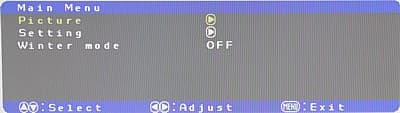

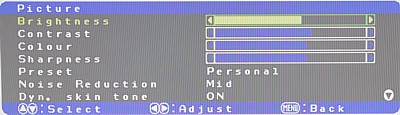

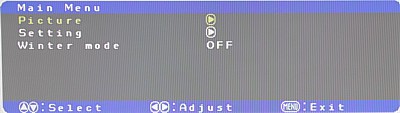

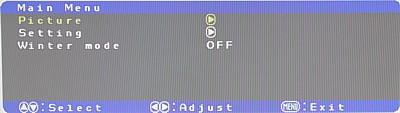

Меню

Меню аскетичное. Навигация удобная. Фон полупрозрачный. Цифровой индикации значений настроек изображения нет, также не добавляет удобства то, что при регулировке картинки меню остается на экране. В нижней строчке выводится подсказка по текущим функциям кнопок. Русскоязычной версии нет.

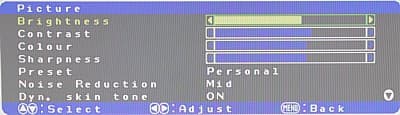

OSD

Коммутация

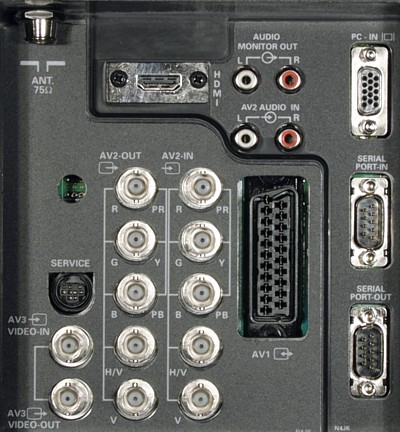

Connectors

Как минимум три факта выдают коммерческое позиционирование этого монитора: применение BNC-разъемов, сквозной видеовыход от двух групп входов для включения в цепочку и RS232-порт (тоже со сквозным выходом) для дистанционного управления. Разумеется, никто не мешает использовать этот монитор и в быту, благо имеются обычные антенный вход, HDMI, SCART и VGA (mini D-SUB), да и переходники с BNC на RCA купить не проблема. Вход AV2-IN может принимать как компонентные цветоразностные, так и RGB(VGA)-видеосигналы, тип переключается в меню. Через SCART всегда выводится композитный видеосигнал и звук текущего ТВ-канала. На пару RCA AUDIO MONITOR OUT подается стереозвук от текущего источника.

ТВ-тюнер

В неблагоприятных условиях приема на комнатную антенну монитор нашел 15 ТВ-станций (Москва, Останкинская башня далеко и окно на нее не смотрит). Из них 4 отличались картинкой приемлемого качества, 4 — среднего, остальные — очень низкого. Не самый выдающийся результат. Каналы можно сортировать, а ненужные — удалять. Также поддаются правке свойства каждого канала: текстовая метка (латиница, цифры и несколько других символов — до семи знаков), система цвета и звука, частота (тонкая подстройка и поиск сигнала вверх-вниз от текущего) и признак пропуска.

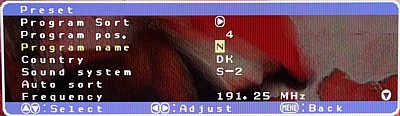

OSD

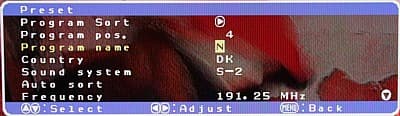

Переключение между каналами занимает секунды три. Есть функция сканирования — перебор всех настроенных каналов с остановкой на каждом на одну секунду. Телевизор показывает TeleText, но даже при выборе Cyrillic для параметра Text Language русских букв мы не видели. Про NICAM-стереозвук нигде ничего не упомянуто.

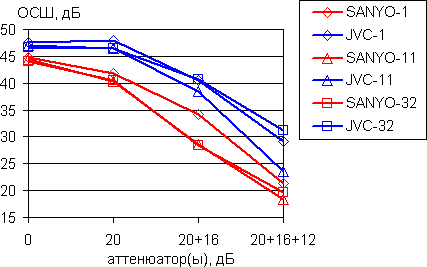

Тестирование с помощью референсного источника ТВ-сигнала показало хорошее качество изображения при приеме ТВ-программ с сильным сигналом (примерно 450 ТВЛ яркостной четкости и около 80 ТВЛ цветовой, яркостный и цветовой балансы в норме). (Тут описана методика.) Для сравнения, на графике ОСШ также приведены результаты тестирования старенького телевизора JVC. Цифры в легенде означают номер канала, на котором измерялось ОСШ.

TV SNR

Тюнер монитора не отличается хорошей чувствительностью. Впрочем, при повсеместном наличии коллективных антенн и кабельного телевидения это не является большим недостатком.

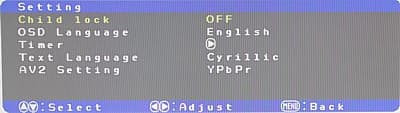

Дополнительные функции

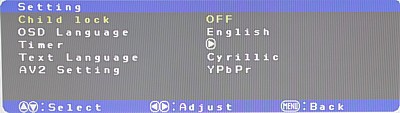

Есть таймер на отключение (5-120 мин), а кнопки на корпусе можно заблокировать.

OSD

В руководстве описана процедура перевода монитора в гостиничный режим — фиксированный источник при включении и блокировка настройки каналов.


Настроек немного: яркость, контраст, насыщенность (нет при VGA) и контурная резкость (нет при VGA).

OSD

В случае композитного сигнала (от внешнего источника или от собственного тюнера) можно включить функцию динамической коррекции оттенков кожи и подавление видеошумов. При VGA-подключении, кроме настроек под параметры сигнала, появляются и регулировки уровней красного, зеленого и синего цветов. В трех предустановленных профилях хранятся заводские не редактируемые наборы настроек. Под пользовательское сочетание отведен один профиль.

Режимов геометрической трансформации довольно много — 7 штук, что позволяет выбрать подходящий режим просмотра для картинки - 4:3, 16:9, анаморфированной, Letter Box, в том числе и с субтитрами. В режиме Auto монитор сам пытается подобрать оптимальную трансформацию.

При подключении к VGA-выходу видеокарты монитор поддерживает разрешение до 1600×1200 при 60 Гц. В режиме 1360 на 768 горизонтальные штрихи толщиной в один пиксель выводятся четко, а вертикальные периодически размазываются из-за интерполяции. Разрешение, соответствующее разрешению матрицы 1366 на 768, на нашей видеокарте выставить не удалось. Цветовой баланс в норме, но при определенном сочетании объектов справа возникает едва заметная цветная тень. На шкале серого оттенки различаются от 0 до 255.

При цифровом DVI-подключении (с помощью переходника) поддерживается разрешение до 1920 на 1080 в чересстрочном режиме. Оптимальное разрешение — 1280 на 720. Всегда есть небольшой оверскан и интерполяция к разрешению матрицы.

HDMI-подключение тестировалось при подключении к Blu-ray-плееру Sony BDP-S300. Монитор поддерживает режимы 480i, 480p, 576i, 576p, 720p и 1080i. Картинка четкая, цвета правильные, всегда включен небольшой оверскан, завал в светах и тенях не выходит за безопасные границы, в случае чересстрочных сигналов картинка выводится по полям.

Яркостная четкость (ТВЛ)
Компонентный (480i/p, 576 i/p)более 540Отлично
SCART-RGB500Средне
Цветовая четкость (ТВЛ)
Компонентный (480i/p, 576 i/p)более 270Отлично
SCART-RGB230Очень хорошо

Цвета правильные. Тонкие градации оттенков различаются, как в тенях, так и в светах (завал не выходит за безопасные границы). При SCART-RGB-подключении вертикальные миры с полосками толщиной в один пиксель окрашены в зеленый или в сиреневый цвет, а четкость картинки — ниже возможной. При компонентном подключении поддерживаются сигналы 720p и 1080i. Масштабирование выполняется хорошо. Чересстрочный видеосигнал монитор выводит по полям. Подавление видеошумов работает мягко — картинка улучшается, но хвоста из неубранного шума за двигающимися объектами не видно.

Тестирование ЖК-матрицы

Методика подробно описана тут. Во всех тестах, если не указано иное, монитор был подключен по HDMI, яркость и контрастность были отрегулированы так, чтобы различался максимум градаций, а изображение было максимально ярким, без значительно увеличения яркости черного поля.

Оценка качества цветопередачи

По субъективным ощущениям, цвета правильные и насыщенные. Для оценки качества цветопередачи использовали колориметр GretagMacbeth Eye-One Display LT. Параметры целевой гамма-кривой: Gamma = 2.2, Whitepoint = 6500 К.

Цветовая температура на шкале серого, К (delta uv)
25% (63, 63, 63)50% (127, 127, 127)75% (191, 191, 191)100% (255, 255, 255)
11300 (0,479)11510 (0,467)11500 (0,431)10890 (0,348)

Цветовая температура выше целевой, но меняется незначительно, что для субъективного восприятия важнее. Отклонения от спектра абсолютно черного тела не очень большие.

Приведенные графики показывают, какая нужна коррекция цветов для приведения цветопередачи к целевым параметрам.

Curves    Gamut

Графики коррекции ровные, идут из угла в угол, то есть гамма-кривая близка к 2.2, и только некоторый избыток синего цвета. Цвета достаточно насыщенные, цветовой охват близок к sRGB.

На шкале серого оттенки различаются с шагом через 1 от 1 в тенях, и до 255 — в светах. При увеличении параметра контрастность, пропадают градации в светах, при уменьшении — уменьшается яркость. При увеличении параметра яркость, растет яркость черного поля, при уменьшении — пропадают градации в тенях.

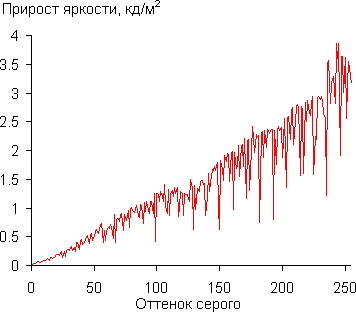

Для оценки характера роста яркости на шкале серого мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255). График показывает прирост (не абсолютное значение!) яркости между соседними полутонами.

256

Аппаратно различаются все оттенки серого с шагом через 1. Аппроксимация зависимости яркости от числового значения оттенка серого дала показатель 2,1, что действительно близко к стандартному значению 2,2.

Измерение равномерности черного и белого полей и яркости

На взгляд, белое поле равномерное, но на черном поле по периметру видна локальная засветка, а правый верхний угол чуть светлее остальных. Впрочем, черное поле достаточно темное, поэтому его неравномерность видно только в темноте.

Измерения яркости небольшого участка экрана в заданном направлении проводились высокочувствительным узконаправленным (4±0,5 градуса) датчиком. При измерении равномерности белого и черного полей датчик последовательно размещался в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). При этом ось датчика была направлена строго перпендикулярно к поверхности экрана. Перед фотодиодом датчика установлены отрезные светофильтры производства компании «Фотооптик-Фильтры», отсекающие ИК-излучение от 760 нм, но пропускающие весь видимый свет. Контрастность вычислялась, как отношение яркости полей в измеряемых точках. В таблице приведены средние значения, а также минимальные и максимальные отклонения от средних значений.

Параметр Среднее Отклонение от среднего
мин., % макс., %
Яркость черного поля0,68 кд/м²-1855
Яркость белого поля336 кд/м²-138,8
Контрастность507:1-4511,4

Контрастность высокая. Равномерность белого поля хорошая, равномерность контрастности и черного поля невысокая.

Яркость белого поля в центре экрана определялась с помощью яркомера «Аргус-02». При максимальных значениях параметров яркость и контрастность, яркость составила 397 кд/м². Максимальная рабочая яркость (наибольшее количество отображаемых градаций оттенков) не превышает 366 кд/м². Этого значения достаточно, чтобы в яркоосвещенном помещении или на улице (но не под прямым солнечным светом конечно) картинка не казалась тусклой. Мерцания ламп подсветки не видно.

Определение времени отклика

Визуально матрица очень быстрая, артефактов от разгона не видно.

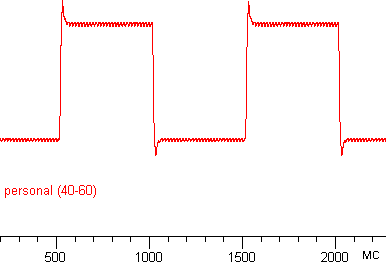

Мы измерили времена отклика при переходах от черного к белому и между полутонами. В случае полутонов мы проводили три вида измерений: для фиксированного полутона (X) измеряли время отклика при переходе от черного до X, от X до белого, и для перехода между полутонами в окрестности X, отстоящими от X на фиксированное значение (мы выбрали его равным 10%, так как считаем 20% минимальной имеющей значение разницей между полутонами).

Суммарное время отклика при переходе черный-белый-черный равно 15,3 мс (7,9 мс вкл. и 7,5 мс выкл.). Переходы между полутонами происходят быстро — в среднем, за 14,6 мс в сумме. (Графики вынесены в приложение. ) Есть разгон — на фронтах видно всплески, но, видимо, они не слишком большие, чтобы приводить к артефактам.

Tr

Монитор достаточно быстр как для просмотра фильмов, так и для очень динамичных игр. Задержка вывода относительно ЭЛТ-монитора определялась, исходя из результатов одновременной записи двумя фотодатчиками. Ее величина составила 1-2 мс — это крайне низкое значение задержки.

Измерение углов обзора

Большие углы обзора, диагональный эффект и сиреневый оттенок черного поля при взгляде под большим углом показывают, что матрица не TN+film, скорее всего, IPS. Что логично, на мониторы с рекламой и т. п. часто смотрят под различными углами, в том числе и снизу. Матрица TN+film испортила бы впечатление от картинки.

Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном, горизонтальном и диагональном (из угла в угол) направлениях.

В вертикальной плоскости В горизонтальной плоскости
В вертикальной плоскости.

В горизонтальной плоскости.

В диагональной плоскости Контрастность
По диагонали.

Яркость черного поля.

Контрастность Contrast
Контрастность.

Контрастность, нижняя часть графика.

Уменьшение яркости белого поля на 50%:

Направление Углы
Вертикальное 32°/-32°
Горизонтальное 40°/-40°
Диагональное 36°/-37°

Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану в любом направлении, при этом графики не пересекаются во всем диапазоне измеряемых углов. Есть выраженный диагональный эффект — яркость черного поля при отклонении по диагонали растет быстрее, чем при отклонении по вертикали и горизонтали. Контрастность в диапазоне углов ±82° только для диагонального направления пересекает отметку 10:1 в точках -62° и 74°.

Выводы

К сожалению, мы не протестировали самую важную особенность этого монитора — сопротивляемость к внешним воздействиям. Мы не замораживали его, не поливали из душа и не посыпали песком. Но, по крайней мере, он выглядит подготовленным к таким испытаниям. Как монитор это устройство относится к типичным HD Ready телевизорам. Наилучшее качество изображения достигается при компонентном аналоговом и цифровом HDMI-подключении.

Достоинства:

  • соответствие требованиям IP56 и защита от коррозии;
  • возможность эксплуатации при отрицательных температурах;
  • профессиональный набор интерфейсов;
  • хорошее качество изображения (высокая контрастность, хорошие цветопередача и углы обзора);
  • достаточно высокая яркость;
  • быстрая матрица и отсутствие задержки вывода;
  • аккуратный дизайн.

Недостатки:

  • интерфейс не русифицирован;
  • некоторая неравномерность черного поля;
  • есть артефакты при VGA- и SCART-RGB-подключении.




Благодарим компанию CTC CAPITAL
за предоставленный на тестирование ЖК-монитор Sanyo CE42LM4WPR-E
