ЖК-монитор Samsung S24D390HL


На сайте производителя этот монитор можно обнаружить в разделе «Стильные решения». Обоснование приведено в первом абзаце описания: «Плавные линии корпуса, прозрачные элементы рамки экрана и подставки указывают на необычайную легкость и воздушность конструкции». На этом и на паре фотографий обзор можно было бы и завершить, но для тех, кого интересует не только внешний вид, мы прибавим все наши стандартные тесты монитора как устройства отображения.

Содержание:

Паспортные характеристики, комплект поставки и цена

Тип матрицыPLS (IPS) со светодиодной подсветкой
Диагональ23,6 дюйма / 59 см
Отношение сторон16:9 (521,28×293,22 мм)
Разрешение1920×1080 пикселей
Шаг пикселей0,2715 мм
Яркость250 кд/м²
Контрастность1000:1, динамическая Mega ∞
Углы обзора178° (гор.) и 178° (верт.)
Время отклика5 мс (от серого к серому — GTG)
Количество отображаемых цветов16,7 млн. (24 бита)
Интерфейсы
  • Видео/аудиовход HDMI
  • Видеовход VGA
  • Выход на наушники (гнездо 3,5 мм миниджек)
Совместимые видеосигналы VGA — до 1920×1080/60 Гц (Отчет MonInfo)
HDMI — до 1920×1080/60 Гц (Отчет MonInfo)
Акустическая системаОтсутствует
Особенности
  • Дизайн Touch of Color
  • Технология Magic Upscale
  • Подставка: наклон 1° (±2,0°) вперед и 20° (±2,0°) назад
  • Разъем для кенсингтонского замка
Размеры (Ш×В×Г) 547,8×409,2×209,8 мм с подставкой
Масса3,7 кг с подставкой
Потребляемая мощность21 Вт (стандарт Energy Star), режим сна — типично 0,3 Вт, выключен — не более 0,3 Вт
Напряжение питания 100—240 В, 50/60 Гц (от внешнего БП)
Комплект поставки (необходимо уточнять перед покупкой)
  • Монитор
  • Комплект подставки (основание, стойка, винт)
  • Внешний БП (100—240 В, 50/60 Гц на 14 В/1,786 А)
  • Кабель питания
  • Видеокабель HDMI
  • Краткое руководство пользователя
  • Гарантийный талон
  • CD-ROM с ПО, драйвером и руководством пользователя
Ссылка на сайт производителяwww.samsung.com/ru/
Средняя цена по данным Яндекс.МаркетT-10789627
Предложения по данным Яндекс.МаркетL-10789627-10

Внешний вид

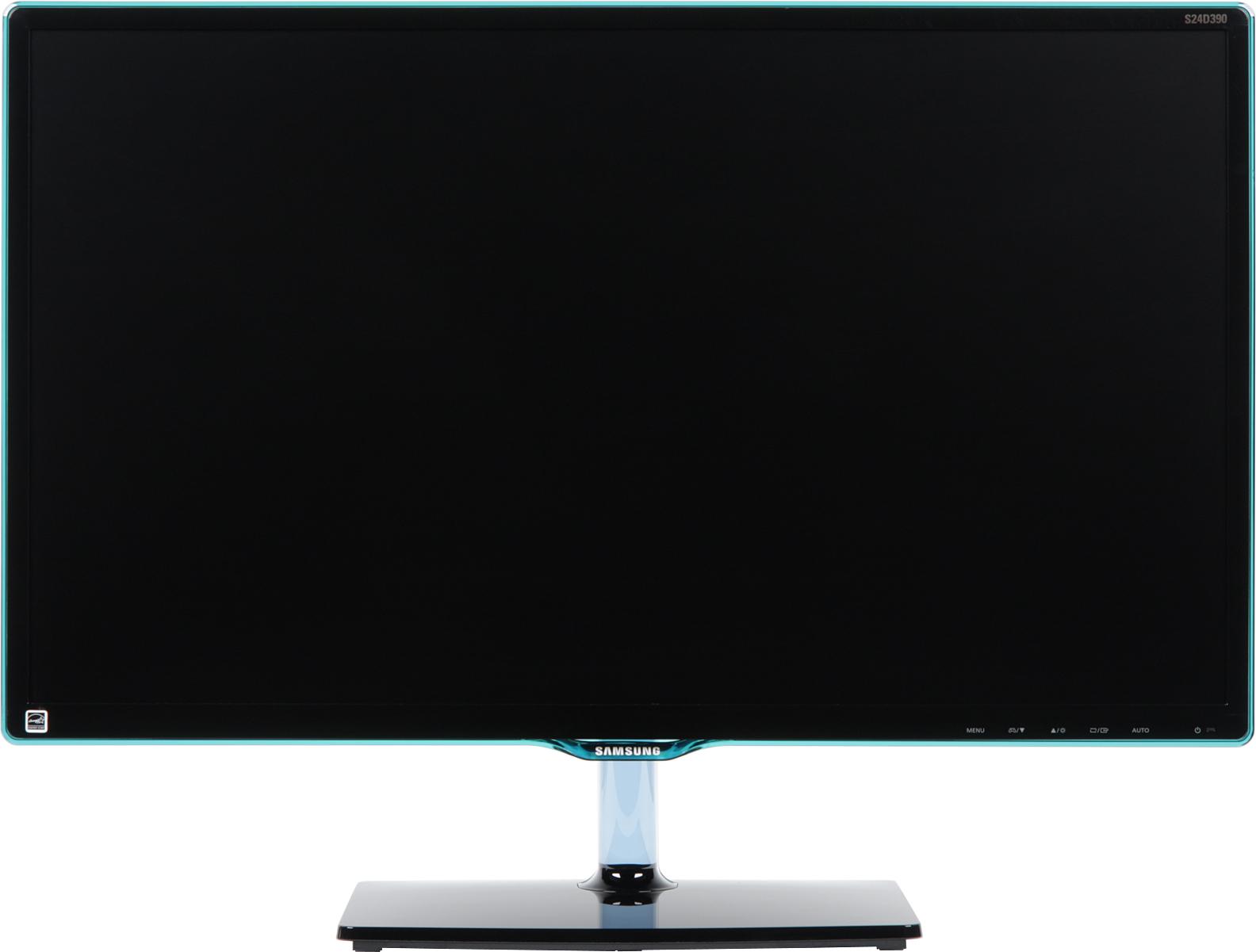

ЖК-монитор Samsung S24D390HL, вид спереди

Все внешние поверхности корпуса и подставки имеют зеркально гладкую (и неустойчивую к появлению царапин, которые особенно заметны на черных элементах) поверхность с более или менее выраженной кривизной («плавные линии корпуса»). Стойка и обрамление экрана выполнены из прозрачного тонированного поликарбоната, при этом сине-зеленый оттенок у обрамления выражен сильнее. Поверхность матрицы черная и матовая.

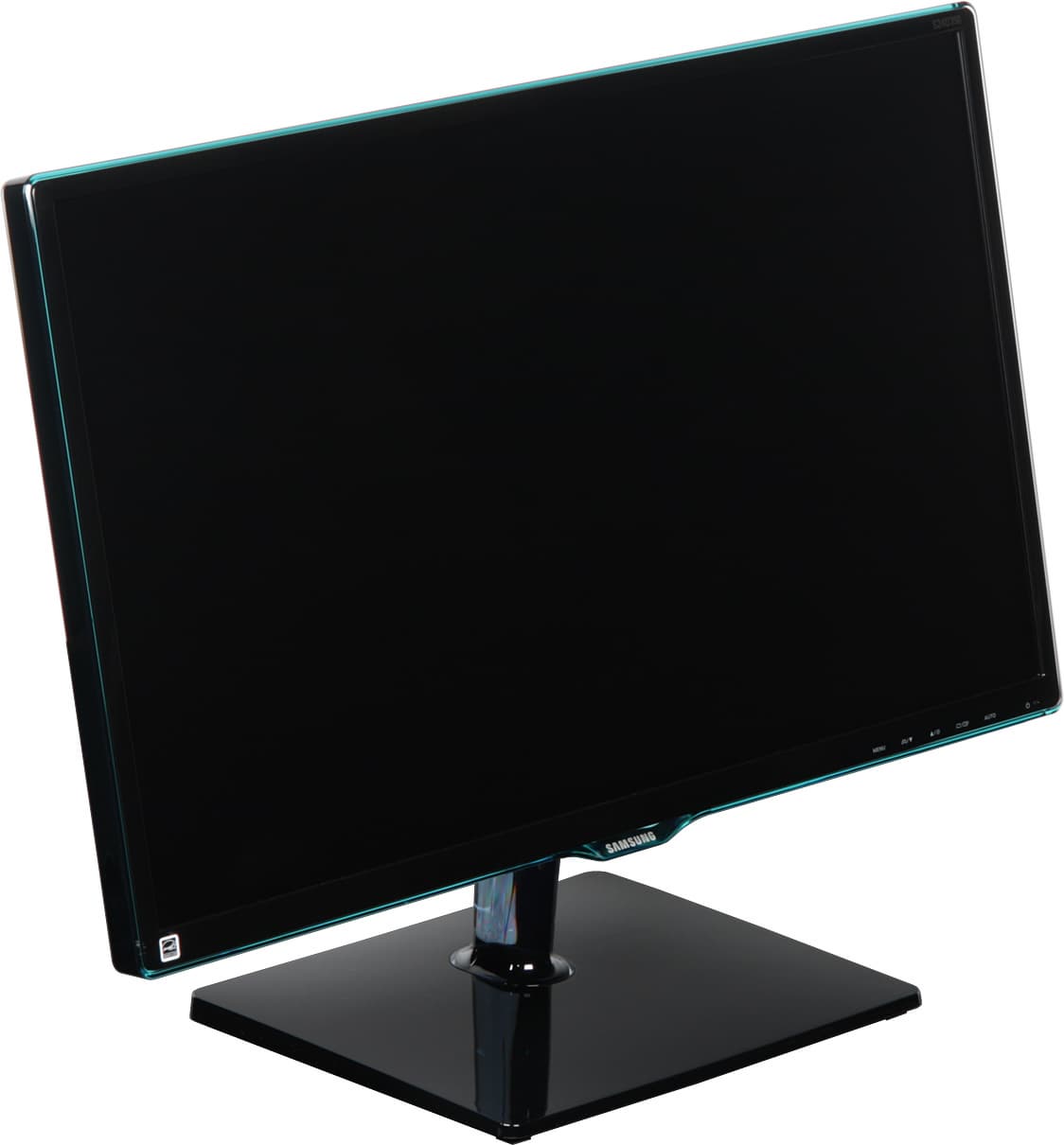

ЖК-монитор Samsung S24D390HL, общий вид

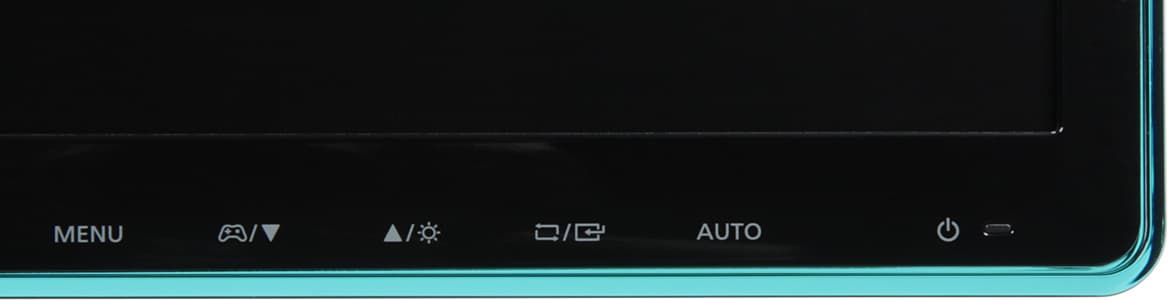

Кнопки сенсорные (емкостные). Подписи к кнопкам помещены на фронтальную поверхность рамки, они достаточно крупные и контрастные. Прикасаться нужно в районе значков. Правее кнопки питания на фронтальной плоскости находится индикатор состояния.

ЖК-монитор Samsung S24D390HL, контрольная панель

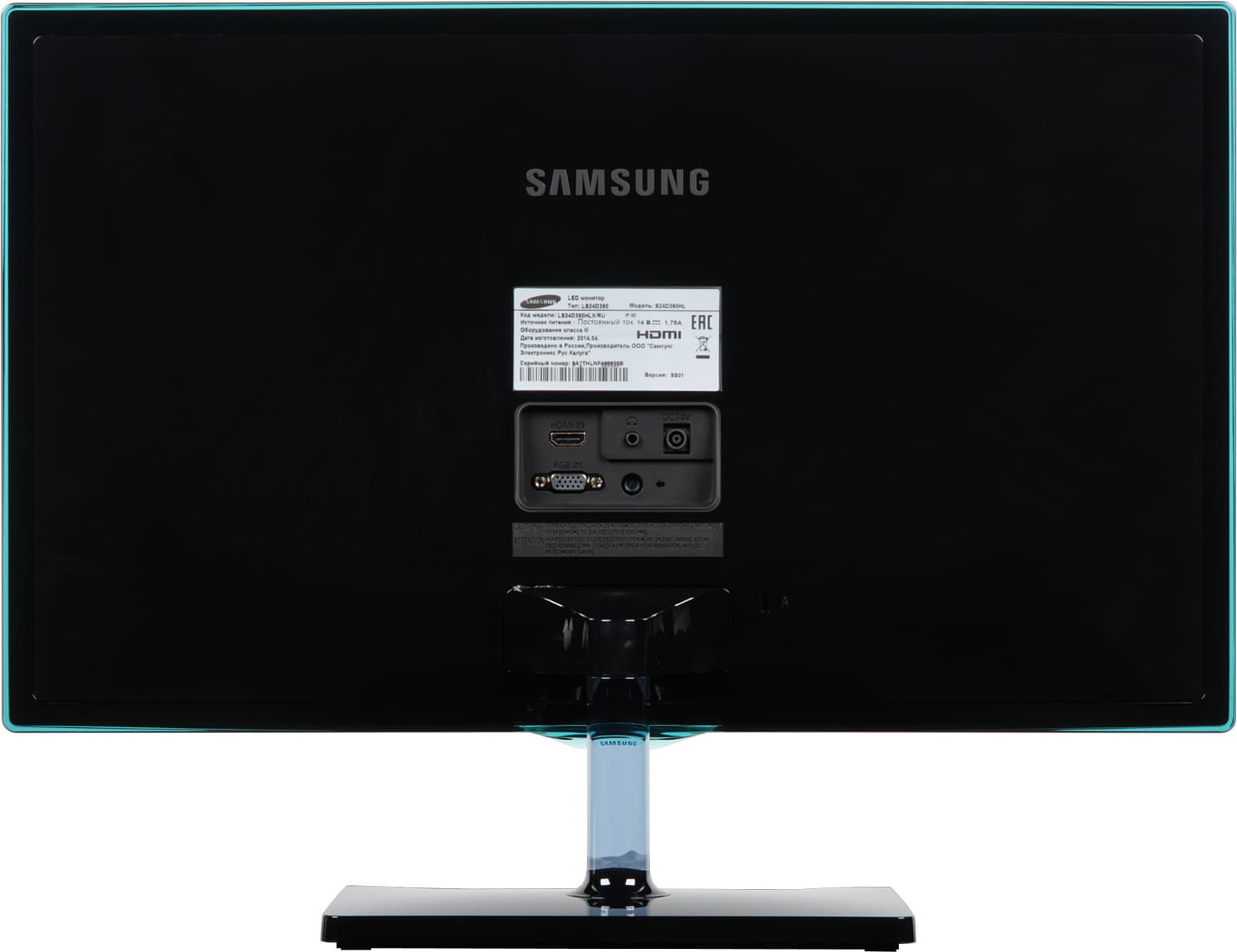

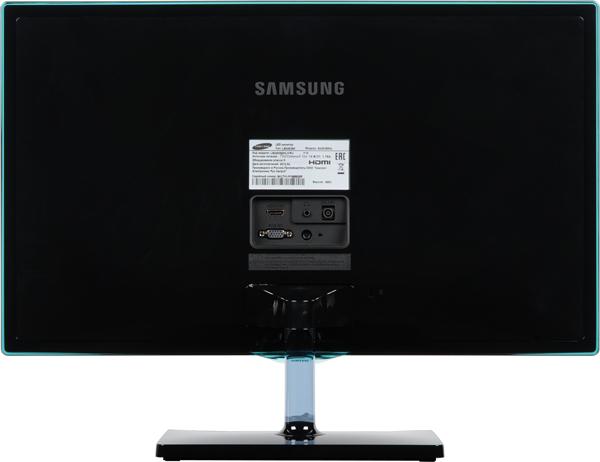

Разъем питания и интерфейсные разъемы расположены в неглубокой нише на задней панели и ориентированы назад. Также на задней панели можно обнаружить разъем для кенсингтонского замка.

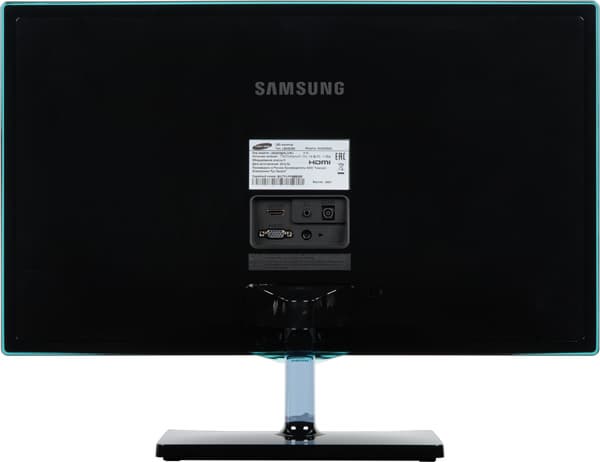

ЖК-монитор Samsung S24D390HL, вид сзади

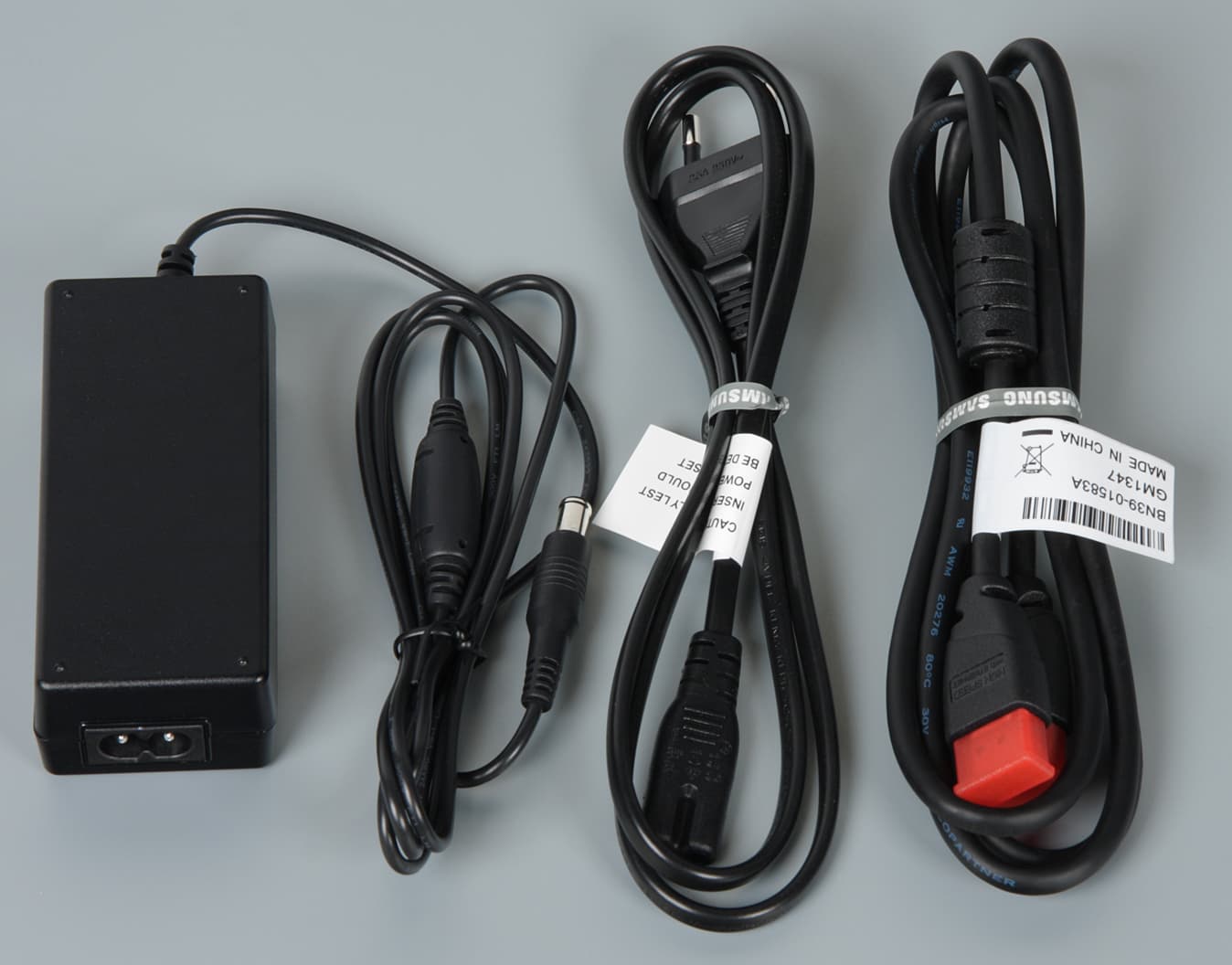

Монитор оснащен внешним относительно небольшим и легким адаптером питания.

ЖК-монитор Samsung S24D390HL, адаптер питания

Снизу основание подставки усилено многочисленными ребрами жесткости. Резиновые квадратные ножки (шесть штук) снизу на основании подставки защищают поверхность стола от царапин и предотвращают скольжение монитора на гладких поверхностях. Относительно большая площадь основания обеспечивает монитору хорошую устойчивость, а так как основание сверху почти плоское и почти горизонтальное, то занимаемая монитором на столе площадь не полностью исключается из рабочего пространства. Шарнир в сочленении верхней части стойки с блоком экрана позволяет немного наклонять блок экрана вперед и больше — назад.

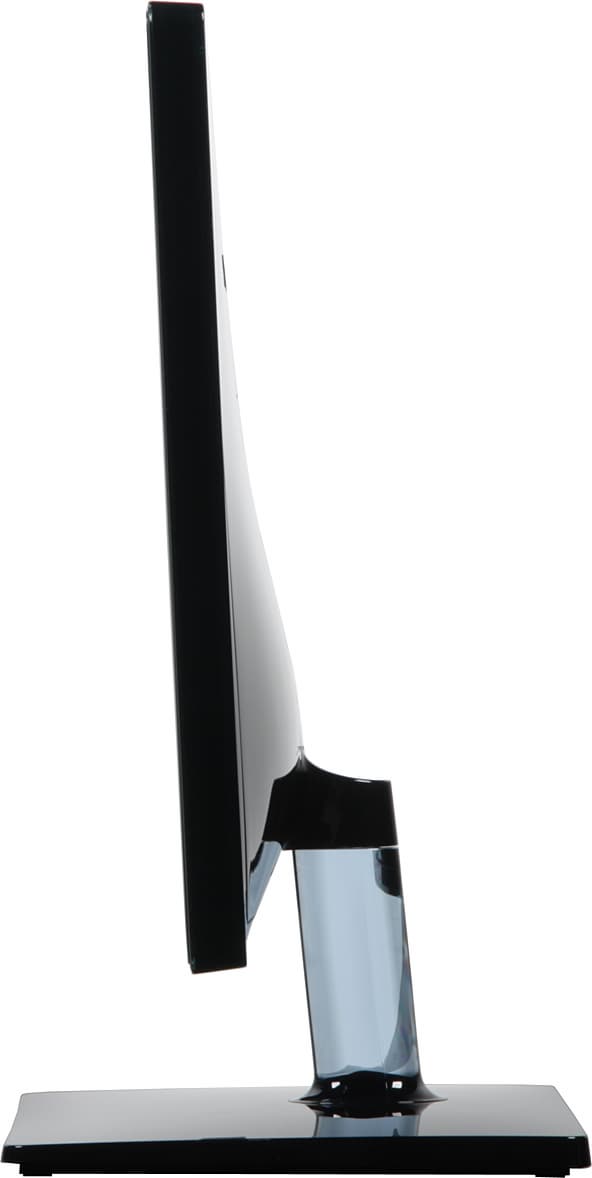

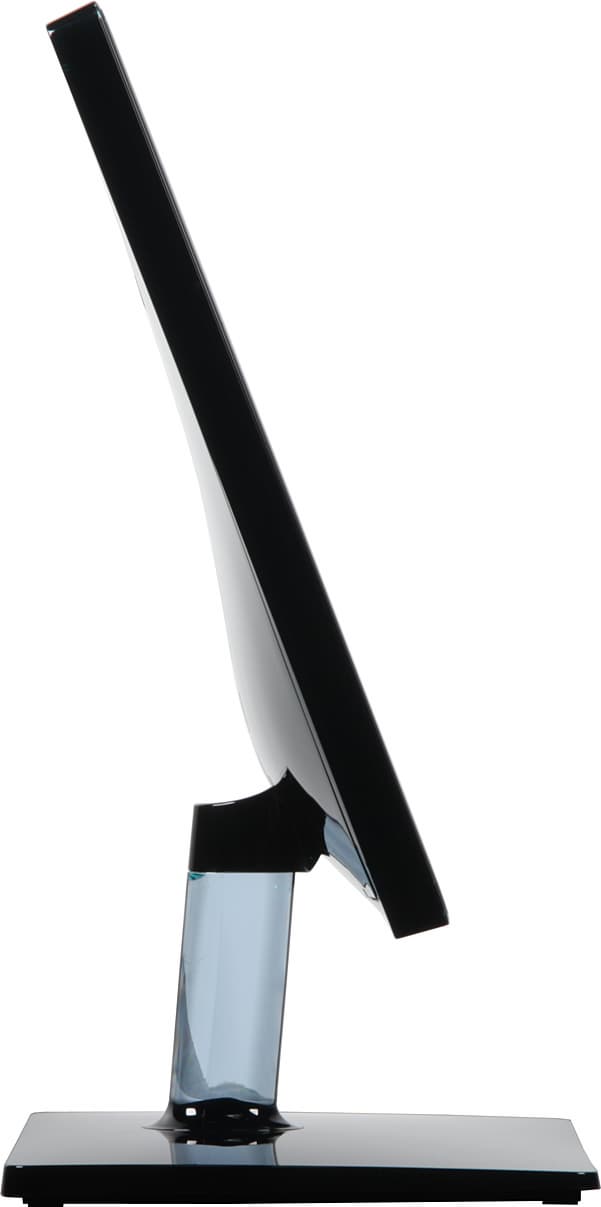

ЖК-монитор Samsung S24D390HL, вид сбоку    ЖК-монитор Samsung S24D390HL, вид сбоку

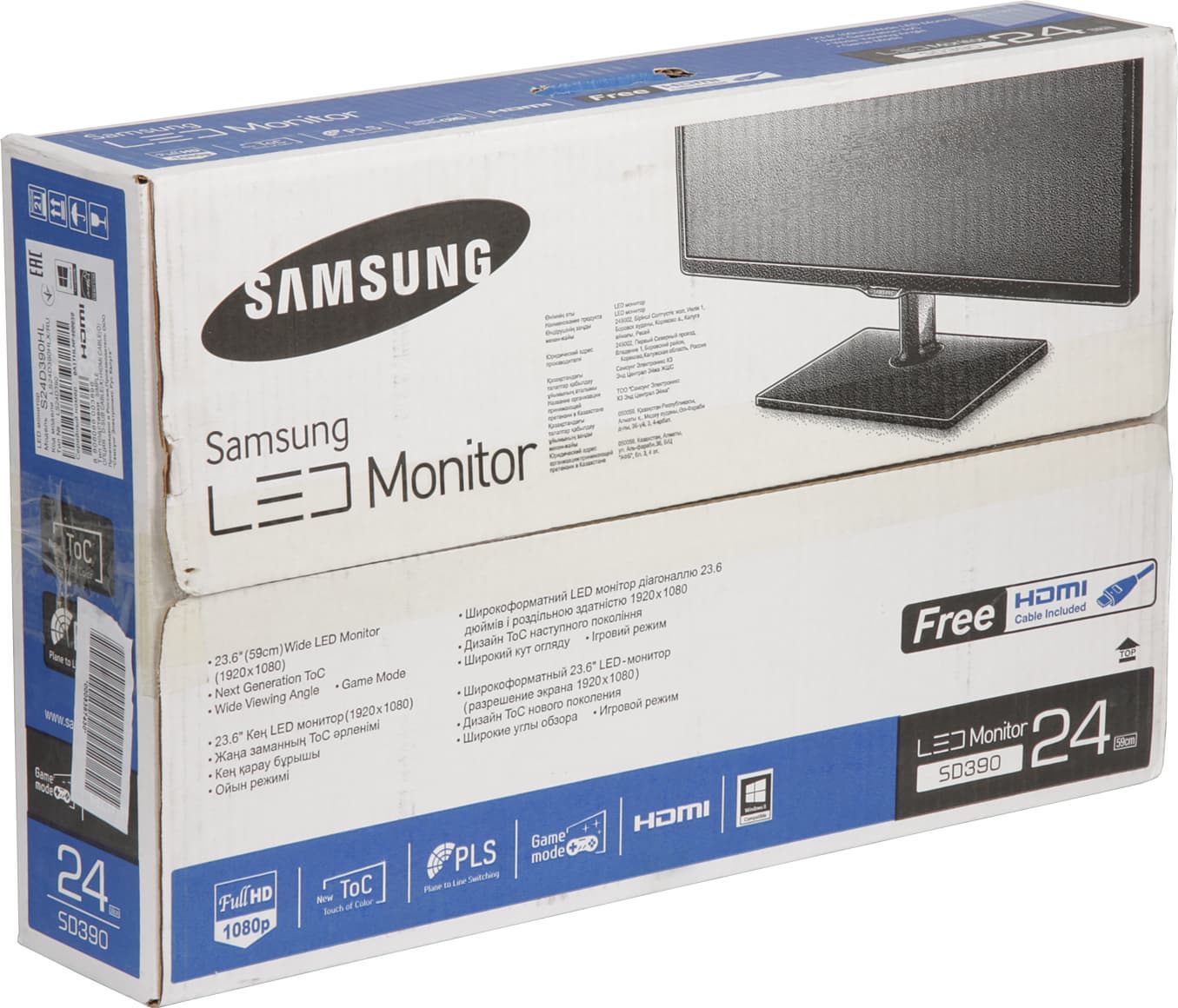

Монитор упакован в плоскую коробку с фирменным узнаваемым оформлением. Коробка имеет прорезную ручку сверху, что облегчает транспортировку купленного монитора. Такое решение не выглядит надежным, но коробка с монитором легка, и если с ней в руке не прыгать, то ручка не вырывается.

ЖК-монитор Samsung S24D390HL, коробка

Коммутация

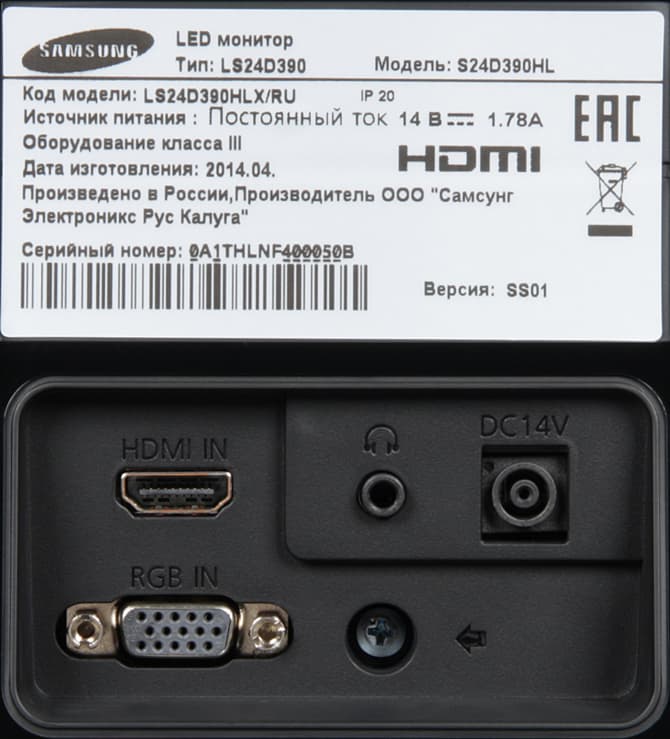

ЖК-монитор Samsung S24D390HL, разъемы

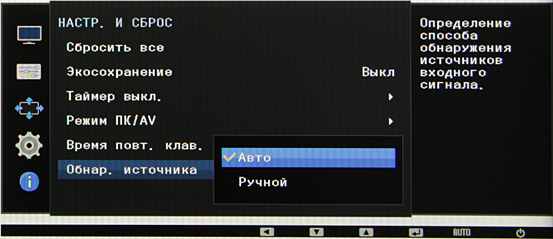

Монитор оснащен двумя видеовходами: HDMI и VGA. В дополнение к ручному выбору входа есть отключаемый режим с автоматическим поиском активного подключения.

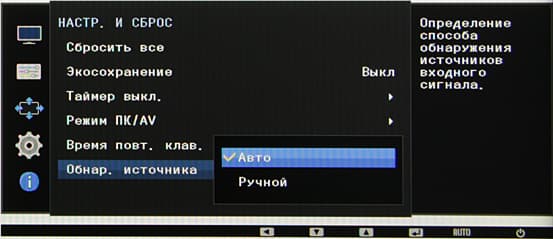

ЖК-монитор Samsung S24D390HL, меню установок

Вход HDMI способен принимать цифровые аудиосигналы (только PCM стерео), которые выводятся после преобразования в аналоговый вид через гнездо миниджек 3,5 мм. К этому гнезду можно подключить внешнюю активную акустическую систему или наушники. Мощности выхода на наушники хватило, чтобы в 32-омных наушниках громкость была достаточной, и даже с большим запасом. Качество звука в наушниках в принципе неплохое — звук достаточно чистый, воспроизводятся все частоты, в паузах шума не слышно.

Меню, локализация и управление

Индикатор питания при работе неярко светится синим, в режиме ожидания — мигает синим и не горит, если монитор условно выключен. Если монитор в рабочем режиме и на экране нет меню, то нажатие на любую кнопку выводит меню быстрого доступа из четырех пунктов — вызов основного меню, включение/выключение игрового режима, переход к регулировке громкости и переключение входа.

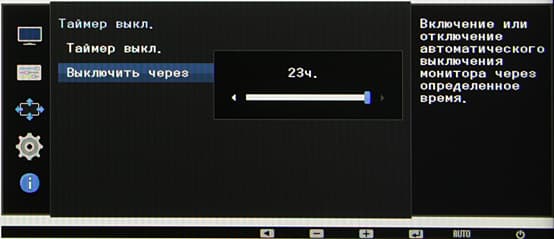

ЖК-монитор Samsung S24D390HL, меню установок

ЖК-монитор Samsung S24D390HL, меню установок

Меню относительно крупное. В правой части меню выводится контекстная подсказка, которая, как ни странно, вполне релевантна. При настройке изображения меню остается на экране, что немного мешает оценке вносимых изменений. Можно выключить слабую прозрачность фона, установить тайм-аут автоматического выхода из меню и настроить режим повтора при удерживании кнопки. Также меню можно передвинуть по горизонтали и по вертикали, но смысла в этом нет, так как в изначальном положении значки-подсказки по функциям кнопок на экране находятся примерно напротив настоящих кнопок, что удобно. Присутствует таймер на выключение (1—23 часа).

ЖК-монитор Samsung S24D390HL, меню установок

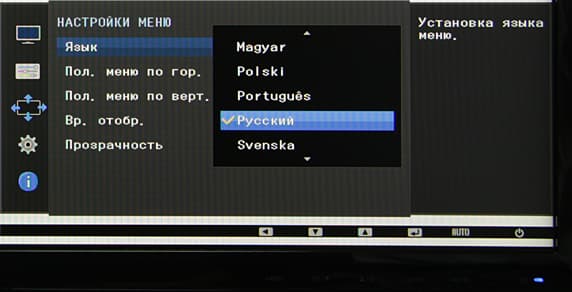

Есть русская версия экранного меню.

ЖК-монитор Samsung S24D390HL, меню установок

Кириллический шрифт меню ровный и читаемый. Качество перевода надписей в меню на русский язык хорошее. На CD-ROM из комплекта мы обнаружили руководства пользователя в виде PDF-файлов (русскоязычная версия присутствует). Кроме того, на этом диске есть драйвер монитора (файлы INF и CAT) и профиль цветокоррекции (ICM). На сайте компании в разделе поддержки мы нашли руководства и драйверы.

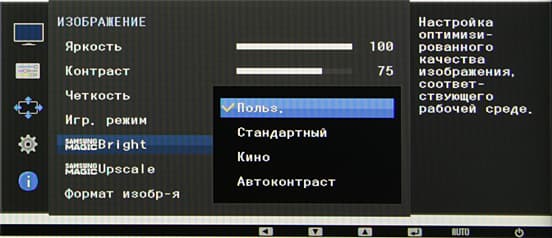

Есть настройки Яркость, Контраст и Четкость. Список MagicBright — это два предустановленных профиля с сочетаниями Яркость/Контраст, один пользовательский, а при выборе профиля Автоконтраст блокируются большинство настроек, и включается динамическое управление яркостью (яркость повышается для светлых сцен и понижается для темных).

ЖК-монитор Samsung S24D390HL, меню установок

Отдельно вынесен предустановленный профиль для игр, который от других профилей ничем особенным не отличается. Параметр Время отклика отвечает за режимы разгона матрицы. Есть возможность выбрать яркостный диапазон при HDMI-подключении. Функция MagicUpscale с двумя режимами придает изображению дополниельную четкость, но и увеличивает заметность артефактов сжатия. На странице Цвет можно выбрать один из предустановленных профилей цветовой температуры или самому отрегулировать усиление красного, зеленого и синего цветов. Настройка Гамма определяет текущий профиль гамма-коррекции.

ЖК-монитор Samsung S24D390HL, меню установок

Режимов геометрической трансформации два: можно или сохранить исходные пропорции изображения (Авто), вписав его в экран до ближайших границ (на практике до горизонтальных, и пропорции считаются по пикселям, поэтому картинка 4:3 PAL или NTSC слегка искажается), или принудительно растянуть на весь экран (Широкий). Для каждого входа в отдельности можно включить режим AV, в котором картинка немного увеличивается так, что по периметру выходит за границы области отображения.

При VGA-подключении автоматическая подстройка под параметры VGA-сигнала выполняется быстро и правильно, а на шкале серого различаются оттенки от 0 до 255. Как при VGA, так и при HDMI-подключении (вернее в нашем случае по DVI с помощью кабеля-переходника) поддерживается разрешение до 1920×1080 пикселей при 60 кадр/с включительно. Интерполяция низких разрешений к разрешению матрицы выполняется без артефактов. В режиме 1920 на 1080 пикселей яркостная и цветовая четкости максимально возможные, дополнительного подчеркивания контуров нет (если настройку Четкость не поднимать выше 51). «Кристаллический» эффект (микроскопическая вариация яркости) отсутствует. Матовость поверхности матрицы позволяет работать с комфортом в случае типичного варианта расположения монитора, пользователя и светильников в помещении.

Кинотеатральные режимы работы тестировались с использованием Blu-ray-плеера Sony BDP-S300 и HDMI-подключения. Монитор не воспринимает чересстрочные сигналы 576i и 480i, а сигнал 1080i выводится в режиме по полям, без продвинутого преобразования в прогрессивный вид. Режимы 576p, 480p, 720p и 1080p монитор поддерживает, а 1080p при 24 кадр/с — нет. Тонкие градации оттенков различаются как в светах, так и в тенях. Яркостная и цветовая четкости очень высокие и определяются только разрешением входного сигнала. В режиме 1080p картинка выводится 1:1 без какой-либо интерполяции. При масштабировании артефактов не появляется, даже выполняется частичное сглаживание контуров.

Тестирование ЖК-матрицы

Микрофотографии матрицы

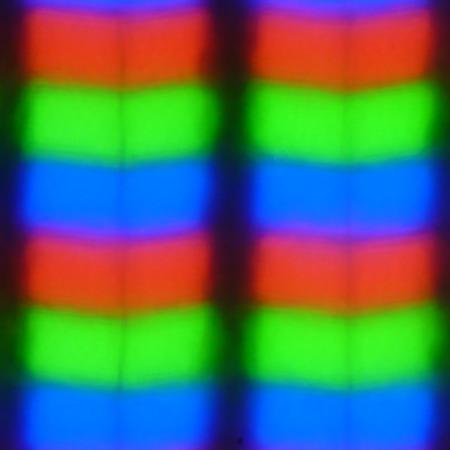

Четкое изображение структуры пикселей из-за матовой поверхности получить не удается, впрочем, при желании на фрагменте ниже, соответствующем четырем пикселям, можно разглядеть характерные для PLS (вариант IPS от Samsung) разделение субпикселя на две области и форму этих областей:

ЖК-монитор Samsung S24D390HL, Микрофотографии матрицы

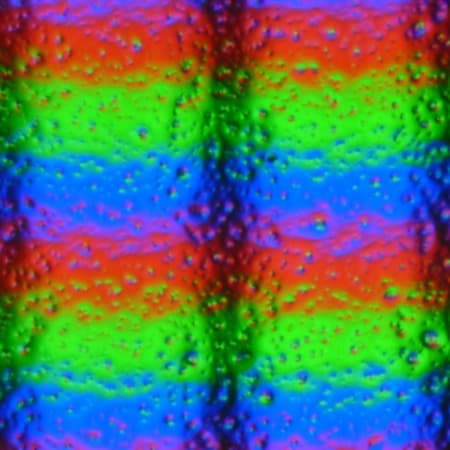

Фокусировка на поверхности экрана выявила хаотично расположенные микродефекты поверхности, отвечающие собственно за матовые свойства:

ЖК-монитор Samsung S24D390HL, Микрофотографии матрицы

Зерно этих дефектов в несколько раз меньше размеров субпикселей, поэтому фокусировка на микродефектах и «перескок» фокуса по субпикселям при изменении угла зрения выражены слабо, из-за этого нет и «кристаллического» эффекта.

Оценка качества цветопередачи

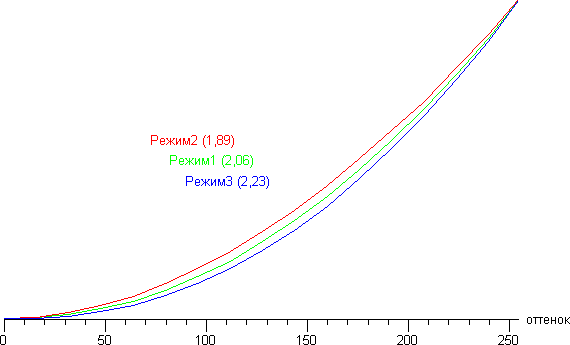

Для оценки характера роста яркости на шкале серого мы измерили яркость 17 оттенков серого при различных значениях параметра Гамма. На графике ниже приведены полученные гамма-кривые (в подписях число в скобках — это показатель аппроксимирующей степенной функции):

ЖК-монитор Samsung S24D390HL, гамма-кривые

Реальная гамма-кривая ближе всего к стандартной при Режим3, поэтому далее мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255) именно при этом значении. Заметим, что настройку Контраст мы установили в 70, так как при превышении этого значения гамма-кривая имела заметный перегиб в светлой части. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

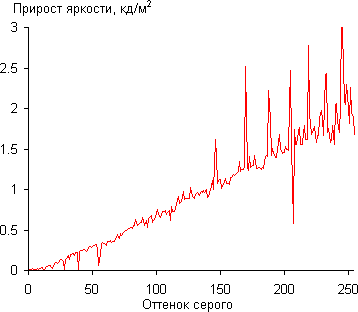

ЖК-монитор Samsung S24D390HL, Дифференциальная гамма-кривая

Рост прироста яркости в среднем более-менее равномерный, и практически каждый следующий оттенок значимо ярче предыдущего. Рост яркости оттенков в темной области присутствует, хотя и не очень равномерный:

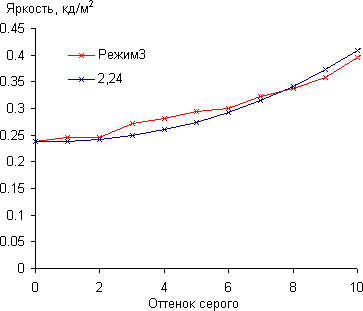

ЖК-монитор Samsung S24D390HL, Гамма-кривая, начальный участок

Аппроксимация полученной гамма-кривой дала показатель 2,24, что близко к стандартному значению 2,2. При этом аппроксимирующая степенная функция практически совпадает с реальной гамма-кривой:

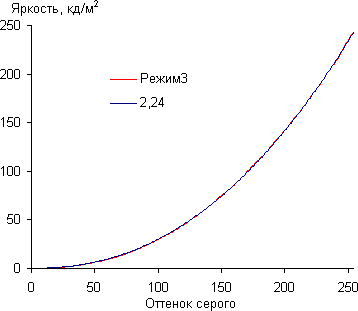

ЖК-монитор Samsung S24D390HL, Гамма-кривая

Для оценки качества цветопередачи мы использовали спектрофотометр i1Pro 2 и комплект программ Argyll CMS (1.5.0).

Цветовой охват немного отличается от sRGB:

ЖК-монитор Samsung S24D390HL, цветовой охват

Впрочем, отклонения координат первичных цветов от вершин sRGB не очень большие, поэтому визуально цвета на этом мониторе имеют естественную насыщенность. Ниже приведен спектр для белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов).

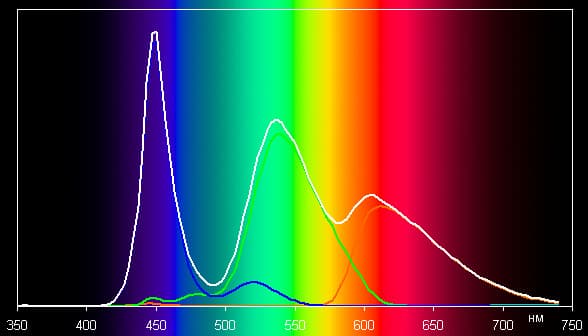

ЖК-монитор Samsung S24D390HL, спектр

Такой спектр с относительно узким пиком синего и с широкими горбами зеленого и красного цветов характерен для мониторов, в которых используется белая светодиодная подсветка с синим излучателем и желтым люминофором. Цветопередача даже при выборе лучшего из предустановленных вариантов несколько отличается от стандартной, поэтому мы попытались вручную скорректировать цвета, регулируя усиление трех основных цветов. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) в случае профиля Норм. в изначальном варианте и после ручной коррекции:

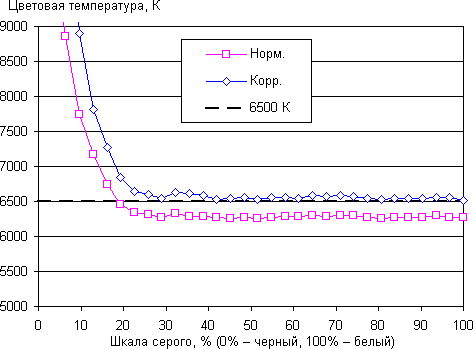

ЖК-монитор Samsung S24D390HL, цветовая температура

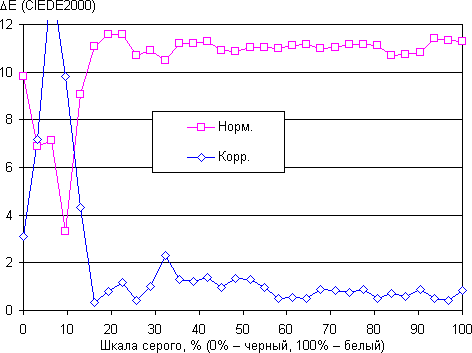

ЖК-монитор Samsung S24D390HL, дельта E

Самый близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая. Ручная коррекция (Кр. = 49, Зел. = 42, Син. = 50) существенно улучшила цветопередачу, по крайней мере, точка белого еще больше приблизилась к 6500 К и ΔE стала меньше 3 на всей значимой части шкалы серого.

Измерение равномерности черного и белого полей, яркости и энергопотребления

Измерения яркости проводились в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). Контрастность вычислялась, как отношение яркости полей в измеряемых точках.

Параметр Среднее Отклонение от среднего
мин., % макс., %
Яркость черного поля 0,23 кд/м² −15 38
Яркость белого поля 237 кд/м² −12 9,2
Контрастность 1033:1 −23 7,3

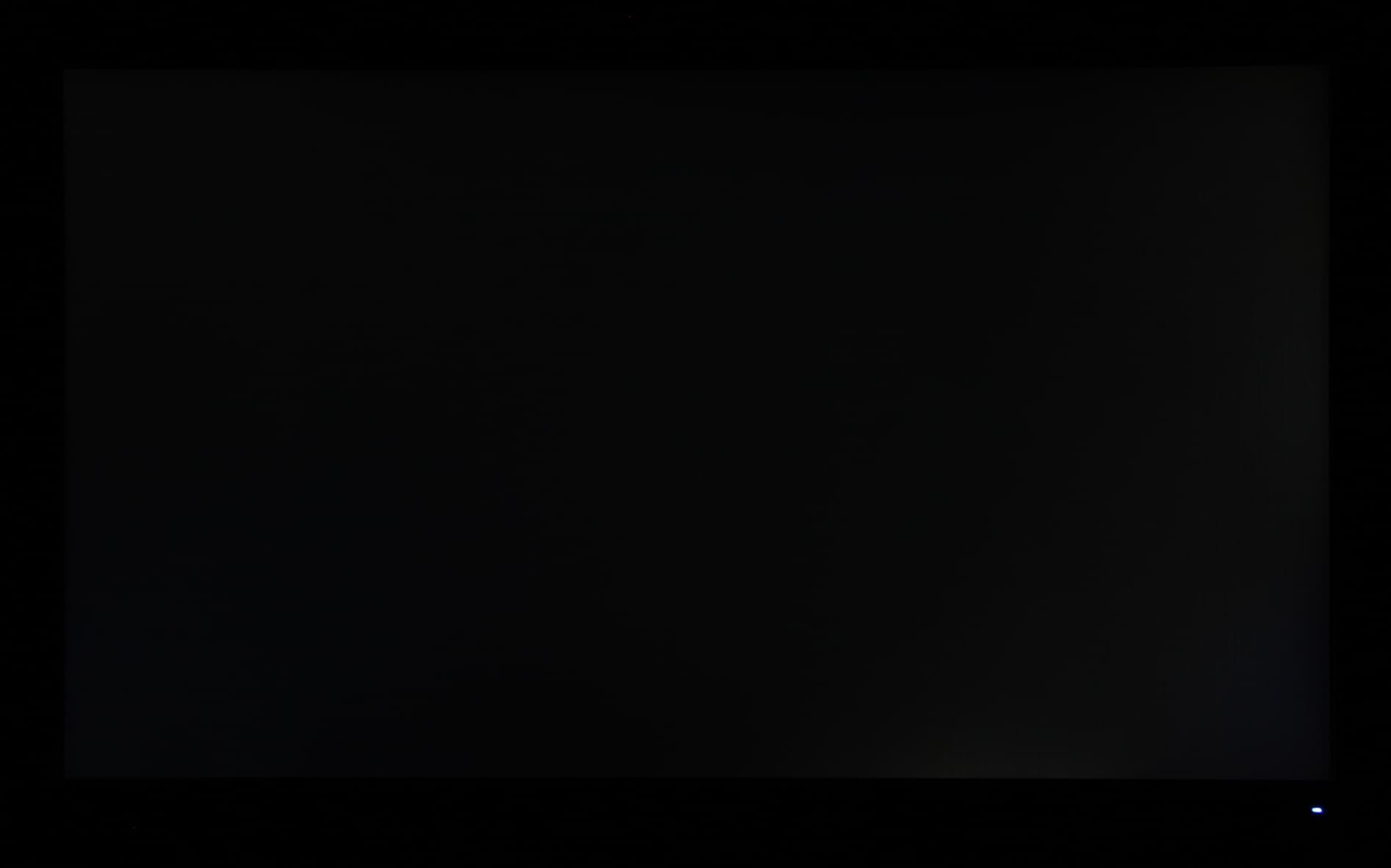

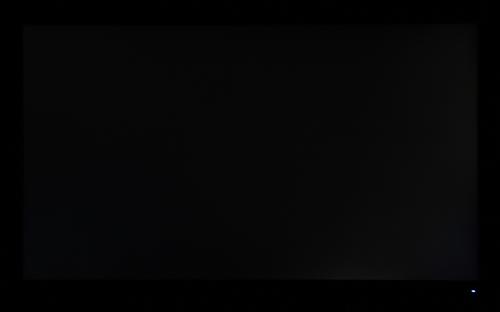

Равномерность белого хорошая, а черного, и как следствие, контрастности — заметно хуже. Контрастность заметно выше типичной для IPS-матрицы. Фотография ниже дает представление о распределении яркости черного поля по площади экрана:

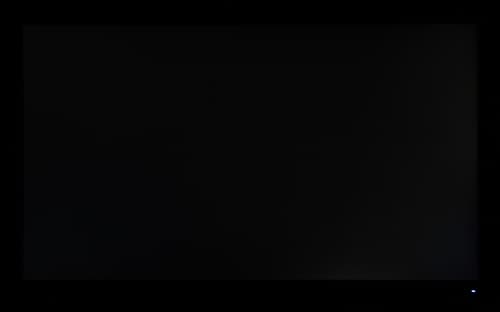

ЖК-монитор Samsung S24D390HL, Черное поле

При включении режима Автоконтраст установившаяся контрастность формально возрастает до бесконечности, так как на черном поле во весь экран подсветка просто выключается (и белых участков размером с курсор мыши недостаточно для включения). График ниже показывает, как увеличивается яркость (вертикальная ось) при переключении с черного поля (подсветка на нем выключилась) на белое.

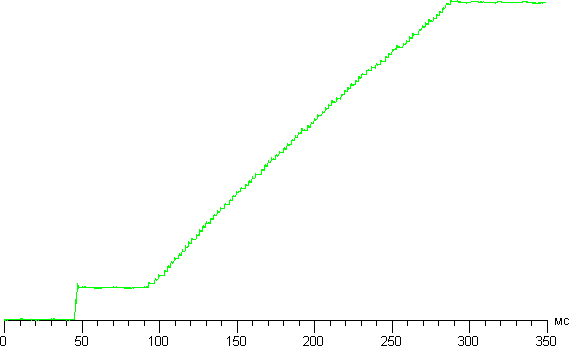

ЖК-монитор Samsung S24D390HL, Автоконтраст

Подсветка сразу включается на некоторый уровень, остается примерно 50 мс неизменной, а затем плавно и слегка нелинейно повышается до максимального значения. Практической пользы от этой функции немного, но производитель может написать слово Mega со значком бесконечности.

Яркость белого поля в центре экрана и потребляемая от сети мощность:

Режим Яркость, кд/м² Потребление электроэнергии, Вт
Яркость = 100 244 20,7
Яркость = 50 144 13,8
Яркость = 0 28 7,4

В режиме ожидания монитор потребляет 0,3 Вт, в выключенном состоянии — 0,2 Вт.

При уменьшении параметра Яркость меняется только яркость подсветки, т.е. без ущерба для качества изображения (сохраняется контрастность и количество различимых градаций) яркость монитора можно менять в широких пределах, что позволяет с комфортом работать и смотреть фильмы как в освещенном, так и в темном помещении. На любом уровне яркости модуляции подсветки нет в пределах до 100 кГц, что означает полное отсутствие мерцания.

Определение времени отклика и задержки вывода

Время отклика зависит от значения настройки Время отклика, которая управляет разгоном матрицы. Ступени регулировки три. График ниже показывает, как меняется время включения и выключения при переходе черный-белый-черный (столбики вкл. и выкл.), а также среднее суммарное время для переходов между некоторыми полутонами (столбики GTG):

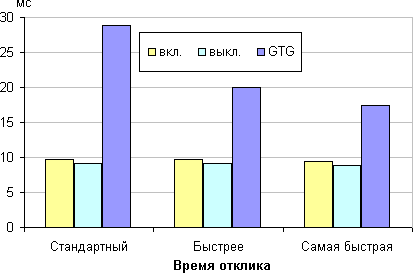

ЖК-монитор Samsung S24D390HL, время отклика от значения Over Drive

Оптимальным значением с нашей точки зрения является последняя ступень, так как даже при максимальном разгоне артефакты малозаметны.

ЭЛТ-монитор, который мы использовали для определения задержки вывода, окончательно испустил дух. Поэтому теперь мы будем применять альтернативный вариант определения полной задержки вывода от переключения страниц видеобуфера до начала вывода изображения на экран. При условии включенной синхронизации с кадровой частотой среднее значение задержки вывода будет включать в себя и среднее ожидание на вывод видеобуфера, которое при 60 Гц кадровой частоты равно примерно 8 мс.

В данном случае при включенной синхронизации мы получили примерно 12 мс для обоих видов подключения. С практической точки зрения можно считать, что изображение выводится без задержки.

Измерение углов обзора

Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном, горизонтальном и диагональном (из угла в угол) направлениях.

ЖК-монитор Samsung S24D390HL, углы обзора в вертикальной плоскости ЖК-монитор Samsung S24D390HL, углы обзора в горизонтальной плоскости
В вертикальной плоскости


В горизонтальной плоскости


ЖК-монитор Samsung S24D390HL, углы обзора по диагонали ЖК-монитор Samsung S24D390HL, Яркость черного поля
По диагонали


Яркость черного поля в процентах от максимальной яркости белого поля


ЖК-монитор Samsung S24D390HL, Контрастность
Контрастность

Уменьшение яркости на 50% от максимального значения:

Направление Угол, градусы
Вертикальное −34/34
Горизонтальное −39/36
Диагональное −36/35

Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану в горизонтальном направлении, при этом графики не пересекаются во всем диапазоне измеряемых углов. Чуть быстрее падает яркость при отклонении в вертикальном направлении. При отклонении в диагональном направлении поведение яркости оттенков имеет промежуточный характер между вертикальным и горизонтальным направлениями, за исключением яркости черного поля, которая начинает резко возрастать уже при 20-30° отклонения от перпендикуляра к экрану. Если сидеть от экрана на расстоянии 50-60 см, то черное поле по углам будет заметно светлее, чем в центре, впрочем, оставаясь примерно нейтрально-серым по оттенку. Контрастность в диапазоне углов ±82° для двух направлений значительно превышает 10:1 и только для диагонального направления она в среднем ниже и по одной диагонали опускается за отметку 10:1 при 70°.

Для количественной характеристики изменения цветопередачи мы провели колориметрические измерения для белого, серого (127, 127, 127), красного, зеленого и синего, а также светло-красного, светло-зеленого и светло-синего полей во весь экран с использованием установки, подобной той, что применялась в предыдущем тесте. Измерения проводились в диапазоне углов от 0° (датчик направлен перпендикулярно к экрану) до 80° с шагом в 5°. Полученные значения интенсивностей были пересчитаны в ΔE относительно замера каждого поля при перпендикулярном положении датчика относительно экрана. Результаты представлены ниже:

ЖК-монитор Samsung S24D390HL, Сдвиг цвета по вертикалиЖК-монитор Samsung S24D390HL, Сдвиг цвета в горизонтальной плоскости

ЖК-монитор Samsung S24D390HL, Сдвиг цвета по диагонали

В качестве реперной точки можно выбрать отклонение в 45°, что может быть актуальным в случае, например, если изображение на экране рассматривают два человека одновременно. Критерием сохранения правильности цветов можно считать значение ΔE меньше 3.

Из графиков следует, что при отклонении по горизонтали и по диагонали на уровне 45 градусов дельта E меньше или не сильно выше 3 для всех протестированных оттенков. Такая стабильность цвета является одним из основных достоинств матриц типа PLS (и, разумеется, IPS).

Выводы

Монитор Samsung S24D390HL стоит покупать в том случае, если нравится его дизайн с тонированными прозрачными стойкой и обрамлением экрана. Впрочем, вдобавок к дизайну владелец этого устройства получает матрицу PLS с хорошей, особенно после калибровки, цветопередачей, что привлечет и тех, кто ценит не только внешний вид. В целом, монитор можно считать универсальным, пригодным для выполнения типичной офисной работы, непрофессиональной работы с графикой, для просмотра кино и для игр, в том числе и динамичных.

Достоинства:

  • Оригинальный дизайн
  • Хорошее качество цветопередачи
  • Отсутствие мерцания подсветки
  • Есть режим с разгоном матрицы
  • Минимальная задержка вывода
  • Русифицированное меню

Недостатки:

  • Существенная неравномерность черного поля
  • Нет поддержки режима 24 кадр/с
Мы благодарим компанию Графитек
за предоставленный комплект X-Rite i1Publish Pro 2,

а также представительство Nvidia в России за предоставленную для тестового стенда профессиональную видеокарту Nvidia Quadro 4000
