Компания MSI уже давно взяла курс на игровые решения, выпуская и игровые материнские платы, и видеокарты, и геймерские ноутбуки, десктопные ПК и моноблоки. Конечно, есть в ассортименте компании и обычные (негеймерские) решения, однако ставка делается именно на игровые. До сих пор мы обозревали игровые ноутбуки и материнские платы MSI, несправедливо обходя стороной игровые моноблоки. Что ж, постараемся ликвидировать этот пробел.
Вообще, в ассортименте MSI есть несколько серий моноблоков, причем в каждой серии имеется по нескольку моделей с различным диагональным размером экрана. В частности, в игровой серии Gaming есть модели с диагональным размером 22, 24 и 27 дюймов. Более того, для каждого размера экрана, в свою очередь, имеется несколько модельных рядов. К примеру, серию 27-дюймовых игровых моноблоков MSI составляют следующие модельные ряды: AG270 2PC, AG270 2PE, AG2712A и Wind Top AG2712. Правда, 24-дюймовые и 22-дюймовые серии игровых моноблоков пока включают в себя лишь по одной модели: AG240 2PE и AG220 2PE. Однако каждая модель, в свою очередь, может иметь несколько модификаций, отличающихся аппаратной конфигурацией. В этой статье мы рассмотрим 24-дюймовый игровой моноблок MSI с полным названием AG240 2PE-002EU.
Комплектация и упаковка
Моноблок MSI AG240 2PE-002EU поставляется в довольно громоздкой коробке с ручкой, которая оформлена в традиционном для игровых решений MSI стиле с изображением дракона.

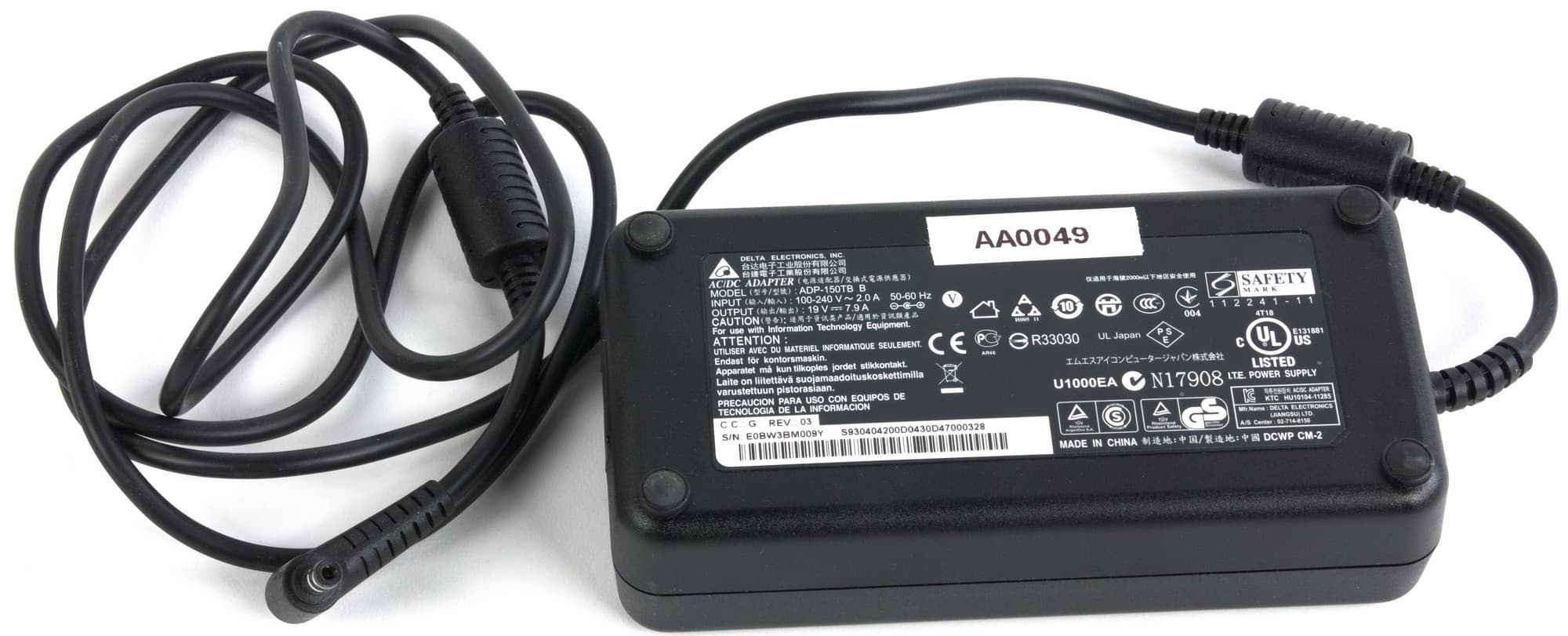

Кроме самого моноблока, в комплект поставки входит адаптер питания мощностью 150 Вт (19 В, 7,9 А), а также руководство пользователя и различные брошюры.
Конфигурация
Еще раз напомним, что в серию MSI AG240 2PE входит несколько моделей, которые немного отличаются по своей конфигурации. Далее мы приводим подробную спецификацию моноблока MSI AG240 2PE-002EU, который был у нас на тестировании. Отметим, что это одна из старших моделей в серии.
| MSI AG240 2PE-002EU | ||
| Процессор | Intel Core i7-4700HQ | |
| Чипсет | Intel HM87 | |
| Оперативная память | 8 ГБ DDR3-1600 (одноканальный режим) (модуль SK Hynix HMT41GS6AFR8A-PB) | |
| Видеоподсистема | Nvidia GeForce GTX 860M (2 ГБ GDDR5) Intel HD Graphics 4600 | |
| Экран | 23,6 дюйма, 1920×1080 | |
| Звуковая подсистема | Realtek ALC887 | |
| Накопитель | 1 × HDD HGST HTS 721010A9E630 (1 ТБ, 7200 об/мин, SATA-III) 1 × SSD Plextor PX-128M5M (mSATA, 128 ГБ) | |
| Оптический привод | TSSTcorp CDDVDW SU-208FB | |
| Картовод | SD/MMC/MS | |
| Сетевые интерфейсы | Проводная сеть | Qualcomm Atheros Killer E2200 |
| Беспроводная сеть | Realtek RTL8723BE (802.11b/g/n) | |
| Bluetooth | Bluetooth 4.0 | |
| Интерфейсы и порты | USB (2.0/3.0) | 2/3 |
| Mini-DisplayPort | нет | |
| HDMI 1.4 | есть (вход и выход) | |
| RJ-45 | есть | |
| Выход на наушники | есть | |
| Микрофонный вход | есть | |
| Веб-камера | есть | |
| Микрофон | есть | |
| Габариты | 583×425×33 мм | |
| Масса без блока питания | 9,42 кг | |
| Адаптер питания | 150 Вт (19 В, 7,9 А) | |
| Операционная система | Windows 8.1 (64-битная) | |

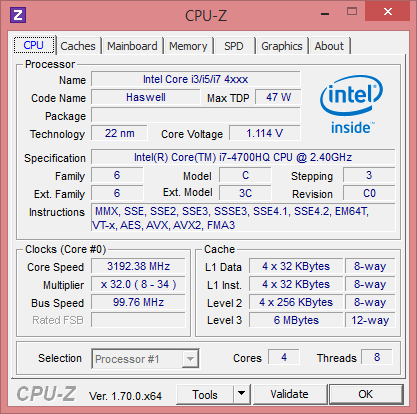

Итак, основой моноблока MSI AG240 2PE-002EU является четырехъядерный процессор Intel Core i7-4700HQ в сочетании с чипсетом Intel HM87. Процессор Intel Core i7-4700HQ имеет номинальную тактовую частоту 2,4 ГГц, которая в режиме Turbo Boost может повышаться до 3,4 ГГц. Размер его кэша L3 составляет 6 МБ, а TDP — 47 Вт. В этот процессор интегрировано графическое ядро Intel HD Graphics 4600, базовая частота которого составляет 400 МГц, а частота в режиме Turbo Boost — 1,2 ГГц. В зависимости от конкретной модели моноблоки серии MSI AG240 2PE могут комплектоваться процессорами Intel Core i5-4200H/4210H.

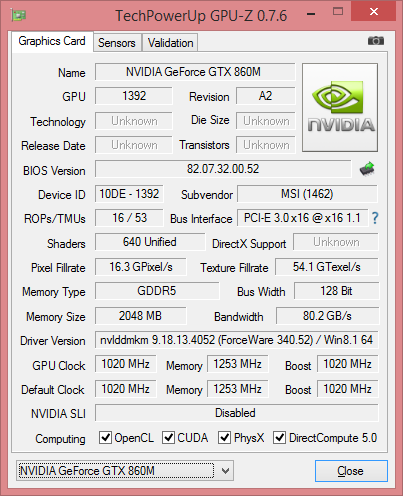

Помимо интегрированного графического ядра в моноблоке MSI AG240 2PE-002EU имеется и дискретная видеокарта Nvidia GeForce GTX 860M с 2 ГБ видеопамяти GDDR5. Причем эта видеокарта устанавливается во все без исключения моноблоки серии MSI AG240 2PE.
Для установки модулей памяти в моноблоке предусмотрены два слота. В нашем случае был установлен один модуль памяти DDR3-1600 SK Hynix HMT41GS6AFR8A-PB емкостью 8 ГБ. Соответственно, память функционировала в одноканальном режиме. Интересно отметить, что все модели моноблоков серии MSI AG240 2PE оснащаются именно одним модулем памяти емкостью 8 ГБ. С одной стороны, это несколько снижает итоговую производительность системы, но с другой — позволяет легко произвести апгрейд памяти (второй модуль несложно установить самостоятельно).
Подсистема хранения данных в моноблоке MSI AG240 2PE-002EU основана на базе двух отдельных накопителей: SSD Plextor PX-128M5M и HDD HGST HTS 721010A9E630. SSD-накопитель Plextor PX-128M5M имеет емкость 128 ГБ и установлен в разъем mSATA, а HDD HGST HTS 721010A9E630 — это 2,5-дюймовый SATA-диск емкостью 1 ТБ. Отметим, что в зависимости от конкретной модели в моноблоках серии MSI AG240 2PE может быть и другая подсистема хранения данных. В частности, это может быть просто один HDD емкостью 1 TБ. Кроме того, стоит обратить внимание на тот факт, что на системной плате моноблока имеется еще один незанятый разъем mSATA, в который можно установить второй SSD-накопитель с возможностью конфигурирования двух SSD-накопителей в RAID-массив. Имеется в MSI AG240 2PE-002EU и оптический привод. Причем здесь возможны варианты: это может быть и Super-Multi DVD, и Blu-ray. В нашем случае в компьютере был установлен оптический DVD-привод TSSTcorp CDDVDW SU-208FB.
Коммуникационные возможности моноблока MSI AG240 2PE-002EU определяются наличием гигабитного сетевого адаптера Qualcomm Atheros Killer E2200 и беспроводного сетевого адаптера Realtek RTL8723BE (802.11b/g/n). Тут, пожалуй, стоит сделать одну немаловажную оговорку. Дело в том, что на сайте производителя для моноблока MSI AG240 2PE-002EU в спецификации указаны немного другие сетевые контроллеры — в частности, Qualcomm Atheros Killer E2205. Для беспроводного адаптера конкретная модель не указывается, но отмечается, что это адаптер Intel c поддержкой стандарта 802.11ac. В нашем же случае в моноблоке был установлен совсем другой сетевой контроллер.
Звуковая подсистема моноблока MSI AG240 2PE-002EU основана на HDA-кодеке Realtek ALC887, а для воспроизведения звука установлена система, состоящая из двух динамиков, которые скрыты под перфорированной сеткой.
Остается добавить, что моноблок оснащен встроенной HD-веб-камерой (2 Мп), расположенной над экраном.
Как видим, по своей конфигурации моноблок MSI AG240 2PE-002EU ничем не отличается от игрового ноутбука. Конечно, речь идет о производительном ноутбуке, но именно ноутбуке, а не десктопном ПК.
Дизайн

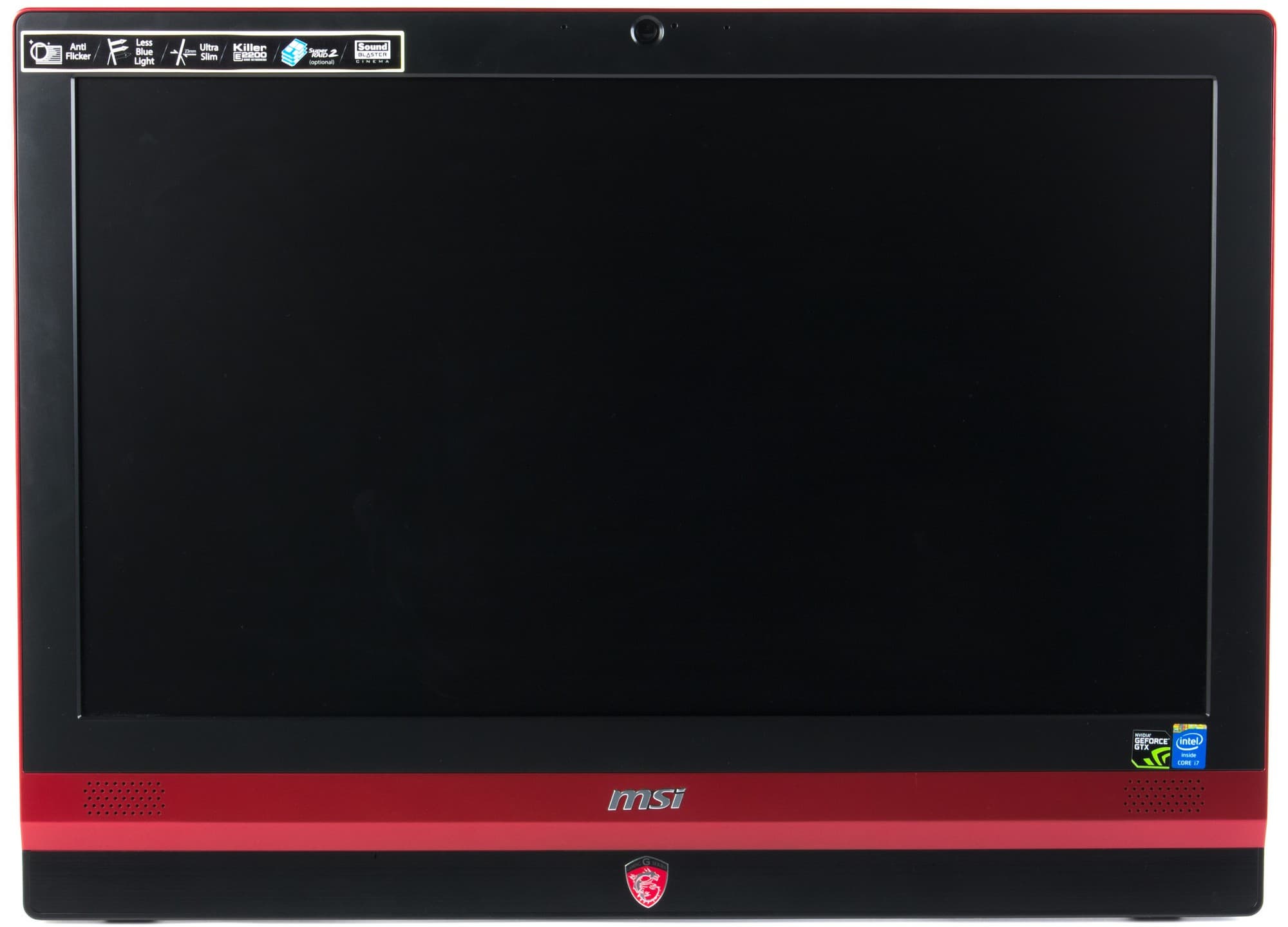

Дизайн моноблока MSI AG240 2PE-002EU можно назвать типичным. Собственно, это просто большой монитор, внутрь которого встроен ноутбук (правда, без клавиатуры).
В некоторых обзорах упоминается, что корпус выполнен из шлифованного алюминия. На самом деле корпус моноблока сделан из ABS-пластика. Задняя поверхность, которую можно снять, сделана из черного пластика. Рамка вокруг экрана также сделана из черного пластика.
Нижняя часть рамки довольно широкая, причем она разделена на две части с помощью декоративной вставки бордово-красного цвета (вставка также из пластика). На декоративной вставке, по центру, расположен зеркальный логотип компании MSI, а по бокам имеются перфорированные сетки, за которыми размещены динамики. Бордово-красная вставка переходит в окантовку корпуса, то есть боковые и верхняя грань корпуса имеют бордово-красную окантовку.
Единственный элемент корпуса, сделанный из металла, это нижняя часть рамки (та, что расположена под декоративной вставкой). Точнее, речь идет о том, что для красоты нижняя часть рамки отделана тонкой металлической вставкой черного цвета. На этой металлической вставке по центру красуется щит с драконом — эмблема игровых решений MSI.
На верхней части рамки экрана, по центру, расположен глазок веб-камеры.

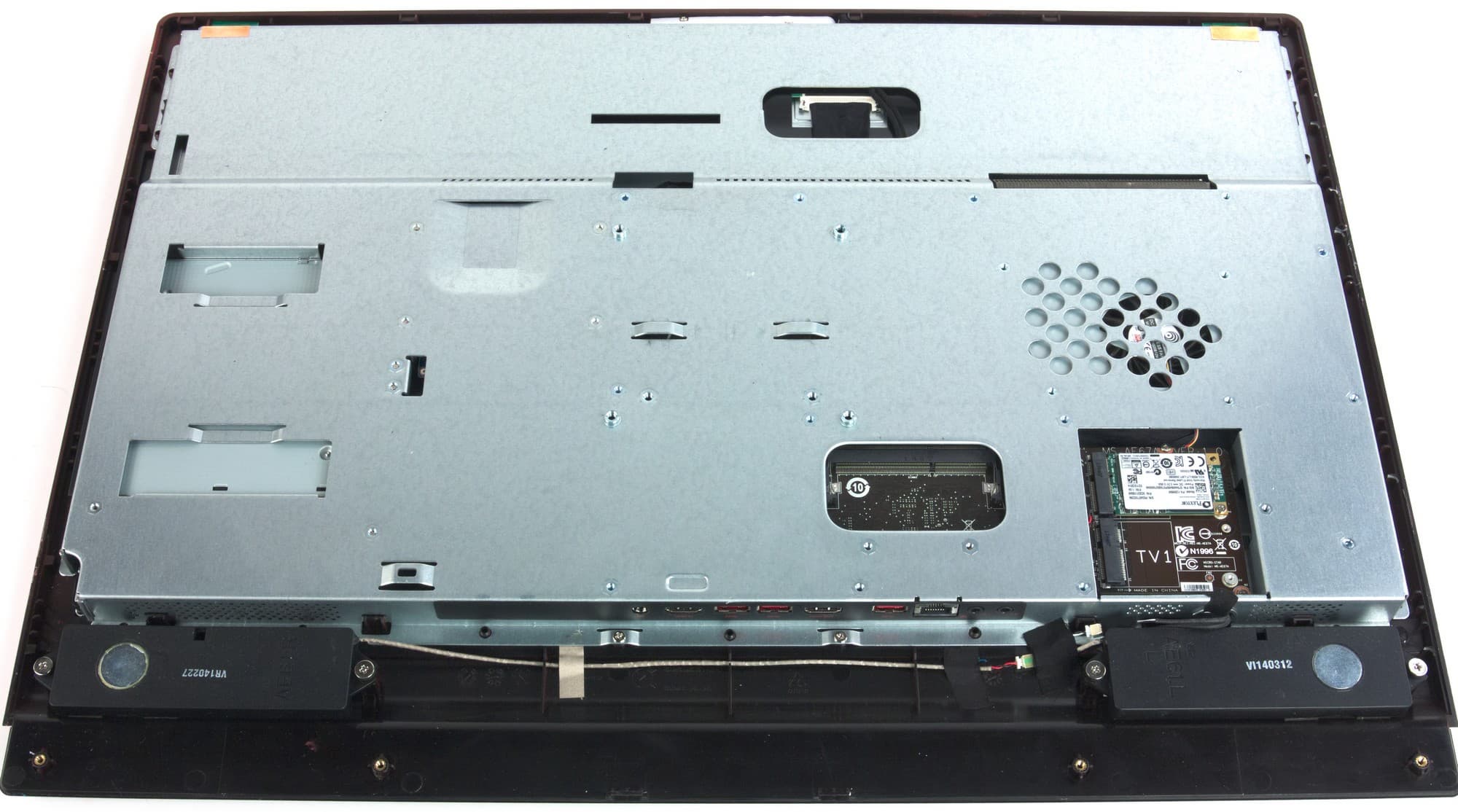

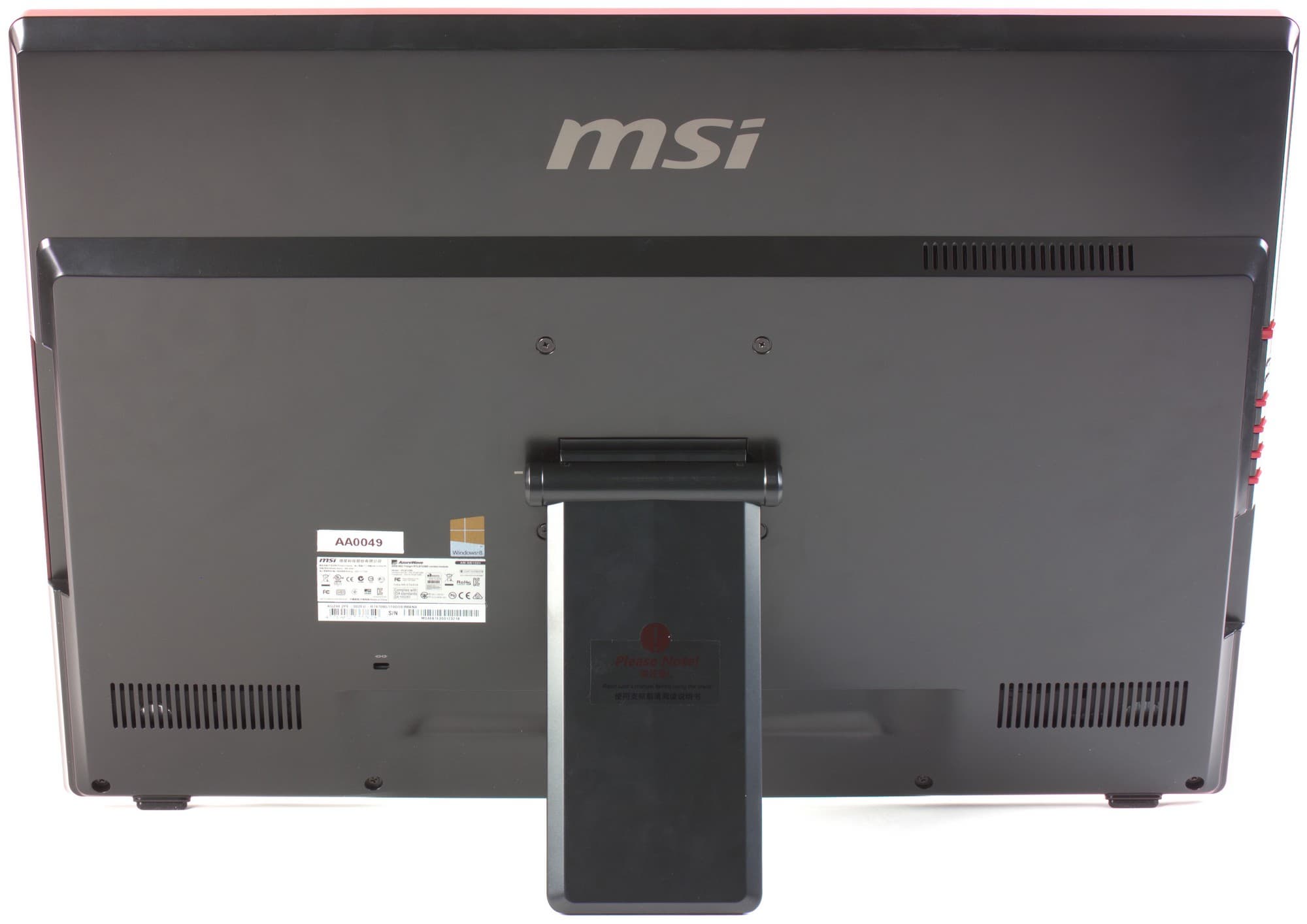

Как уже отмечалось, заднюю панель корпуса моноблока можно снять — для этого потребуется открутить десять винтиков. Под задней панелью обнаружится металлический кожух, закрывающий все компоненты моноблока.

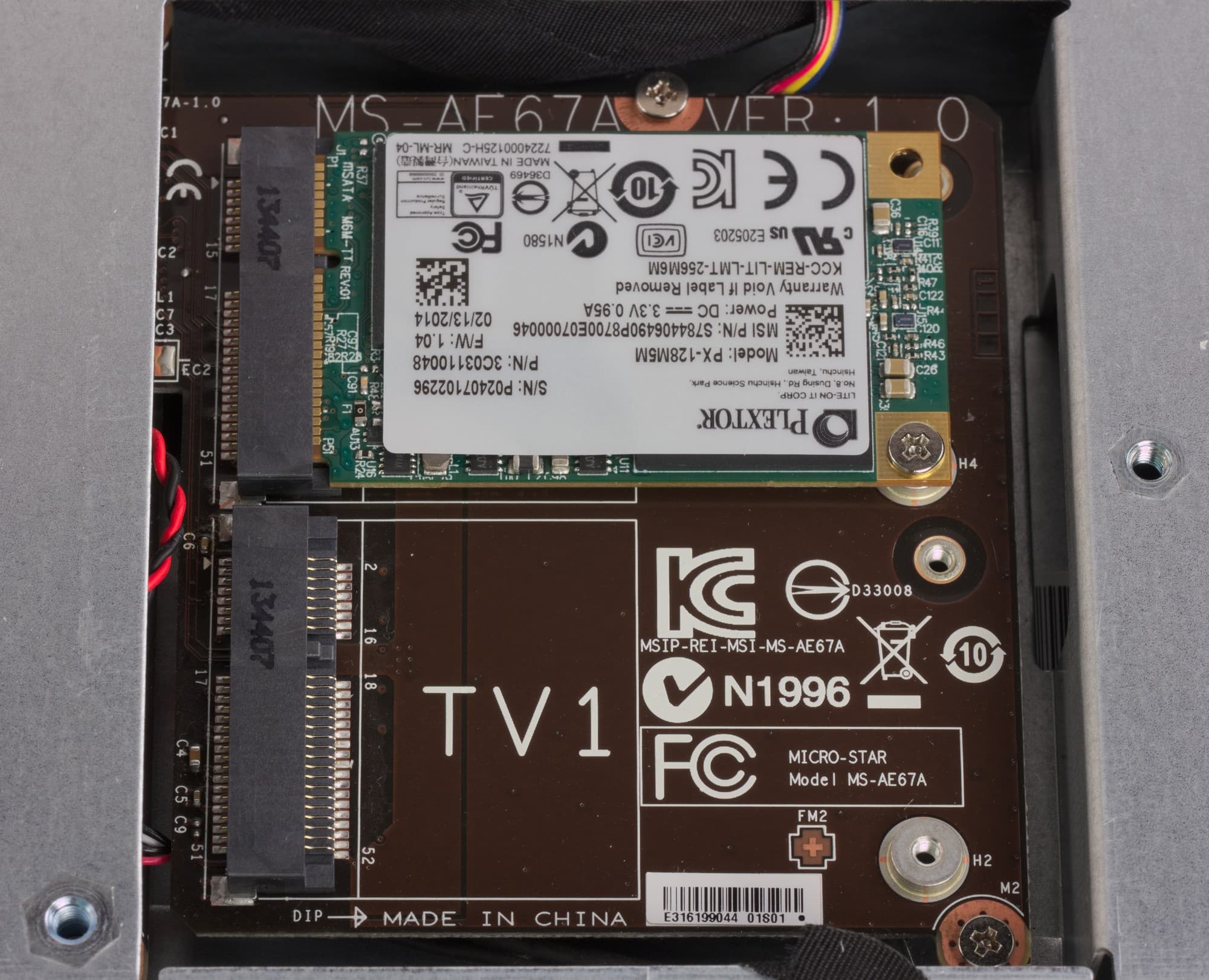

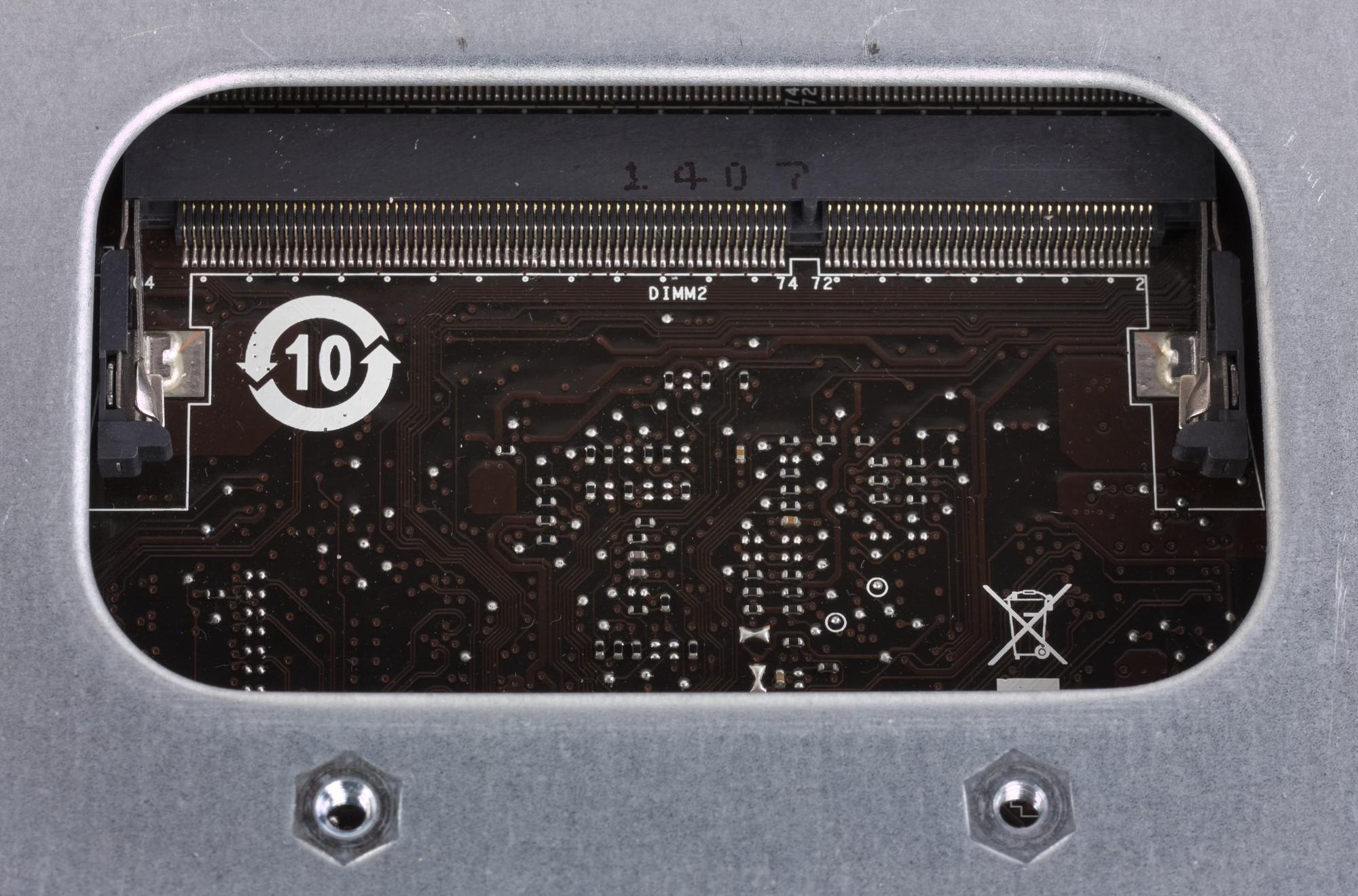

В этом металлическом кожухе есть два небольших люка: один закрывает свободный слот для установки модуля памяти, а второй — SSD-накопитель, установленный в разъем mSATA, а также еще один незанятый разъем mSATA.
А вот для доступа ко всем остальным компонентам моноблока (HDD, Wi-Fi-модулю и т. д.) придется уже снимать сам металлический кожух, что сделать довольно непросто. Мы не стали снимать этот кожух, дабы не сломать пластиковые защелки, которыми он фиксируется.

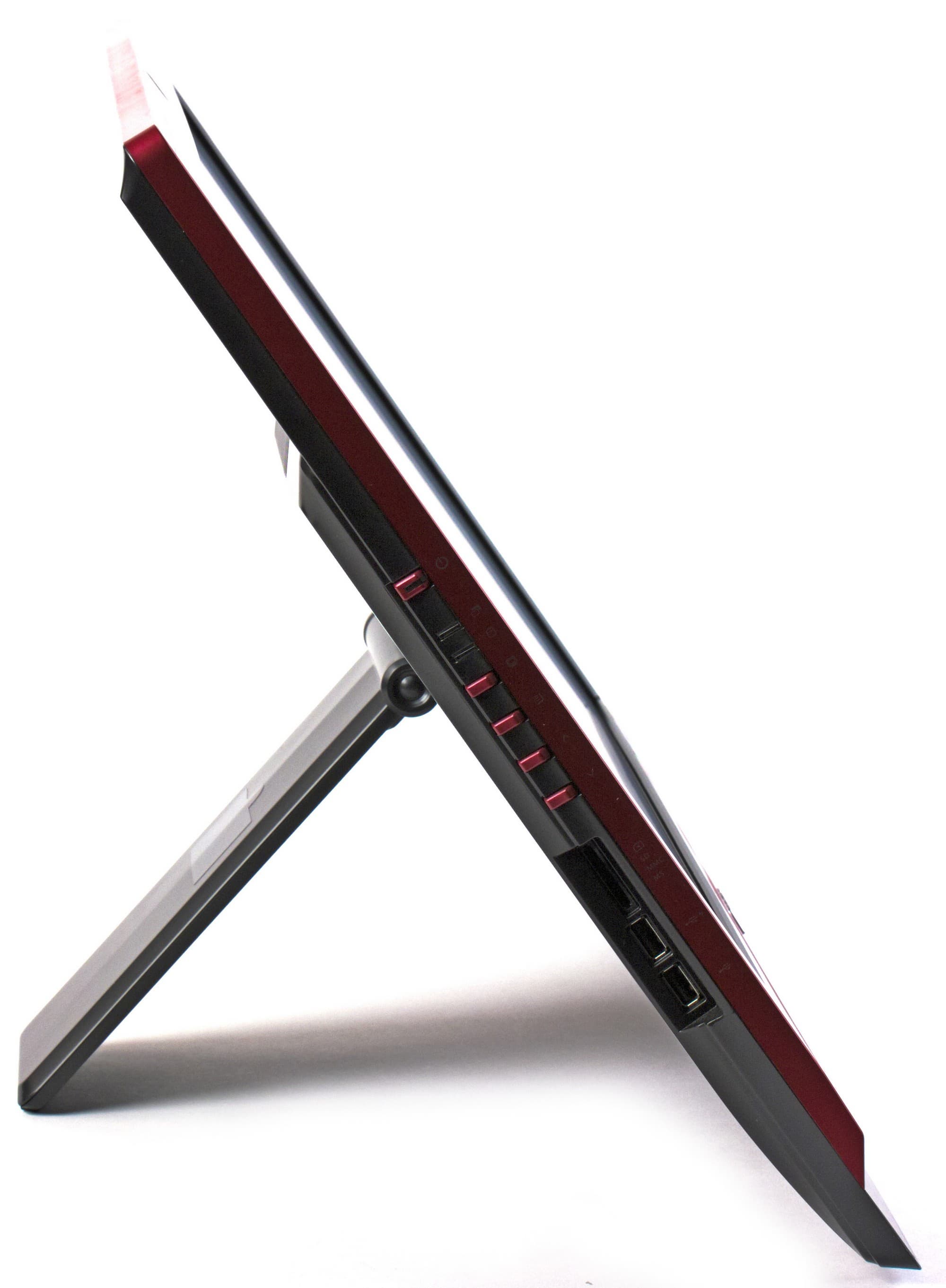

Для придания устойчивости при расположении на столе моноблок имеет откидывающуюся ножку на задней стороне корпуса. Таким образом, при расположении на столе моноблок опирается на нижнюю грань корпуса и на откидывающуюся ножку. Причем для придания ему устойчивости на нижней грани имеются две резиновые вставки, которые предотвращают скольжение моноблока по столу. Откидывающаяся ножка имеет очень тугой ход и позволяет надежно фиксировать угол наклона экрана моноблока. Правда, в такой конструкции есть один недостаток: нет возможности регулировать положение моноблока на столе по высоте (впрочем, это свойственно всем моноблокам).

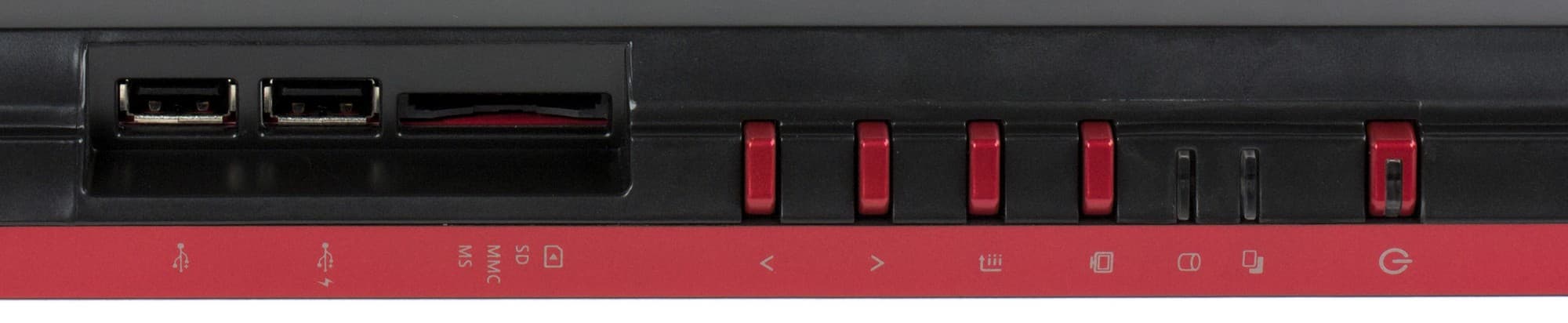

На левом торце корпуса расположены два порта USB 2.0, слот для карт памяти, а также кнопка включения питания, пара индикаторов состояния и четыре кнопки настройки (вызов экранного меню, кнопки навигации по пунктам меню и кнопка выбора источника сигнала).

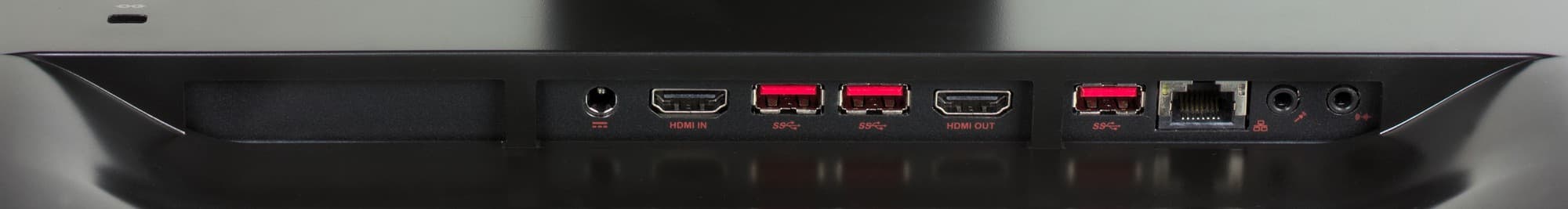

На задней панели расположены еще несколько разъемов: разъем для подключения адаптера питания, разъем RJ-45, два аудиоразъема типа миниджек (наушники, микрофон), три разъема USB 3.0, а также разъем HDMI (вход) и HDMI (выход).

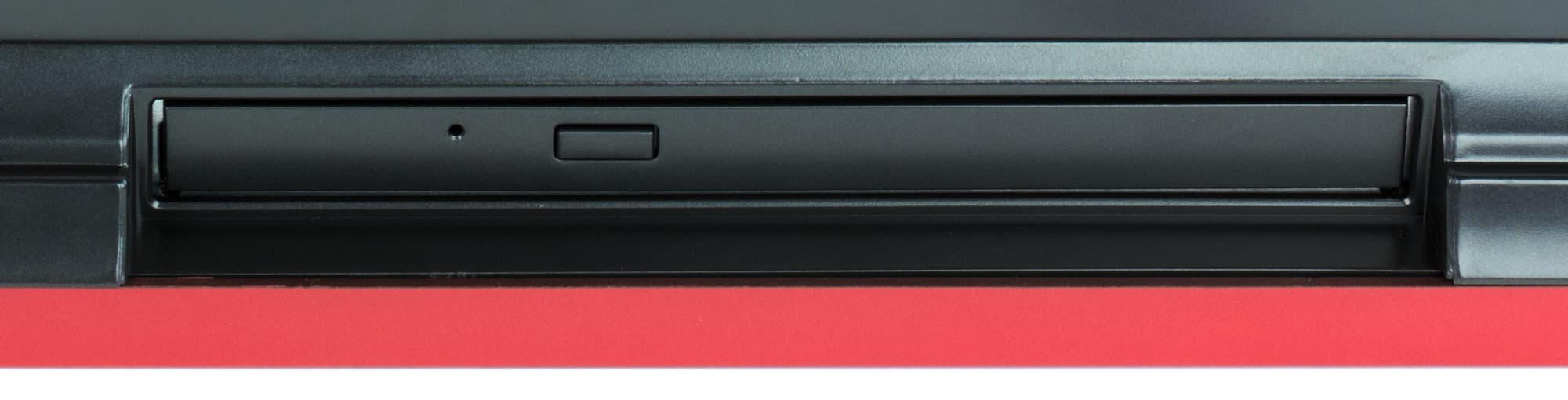

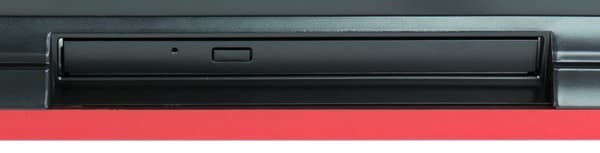

На правом торце корпуса имеется лишь лоток оптического привода.
В качестве замечания отметим, что нам кажется нелогичным выбранное расположение портов USB 2.0 и USB 3.0. Порты USB 2.0 логично использовать для подключения мыши и клавиатуры, а USB 3.0 — для подключения скоростных накопителей. Так что хорошо было бы поменять местами два порта USB 2.0 с двумя портами USB 3.0, что бы каждый раз не разворачивать корпус моноблока, когда нужно подключить флэшку с интерфейсом USB 3.0.
Звуковой тракт
Поскольку данный моноблок позиционируется как игровой, качество аудиоподсистемы является для него одной из важных характеристик. Вообще, если говорить о встроенной акустике, то по субъективным ощущениям она весьма неплохая. Для оценки выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы прибегли к инструментальному тестированию с использованием внешней звуковой карты Creative E-MU 0204 USB и утилиты RightMark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц.
По результатам тестирования аудиотракт в моноблоке получил оценку «Очень хорошо». Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.
| Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ | +0,11, −0,07 | Очень хорошо |
| Уровень шума, дБ (А) | −90,8 | Очень хорошо |
| Динамический диапазон, дБ (А) | 90,8 | Очень хорошо |
| Гармонические искажения, % | 0,0036 | Очень хорошо |
| Гармонические искажения + шум, дБ (A) | −80,0 | Посредственно |
| Интермодуляционные искажения + шум, % | 0,012 | Очень хорошо |
| Взаимопроникновение каналов, дБ | −88,4 | Отлично |
| Интермодуляции на 10 кГц, % | 0,011 | Очень хорошо |
| Общая оценка | Очень хорошо | |
Экран
В моноблоке MSI AG240 2PE-002EU используется TN-матрица (определить производителя и модель не удается) со светодиодной подсветкой на основе белых светодиодов. Она имеет матовое антибликовое покрытие, а разрешение экрана составляет 1920×1080 точек при диагональном размере 23,6 дюйма. На сайте компании MSI отмечается, что данная матрица — немерцающая (Anti Flicker). Кроме того, говорится, что в экране моноблока MSI AG240 2PE снижена доля синего цвета (Less Blue Light), что обосновывается всякими страшилками типа деградации сетчатки и увеличения риска катаракты.
Согласно нашим измерениям, матрица этого монитора действительно не мерцает. То есть уровень яркости светодиодной подсветки реализуется не за счет ШИМ-модуляции, а за счет изменения уровня напряжения. Правда, тут нужно отметить одно обстоятельство. Дело в том, что кнопки на левом торце корпуса моноблока, которые должны позволять регулировать уровень яркости, на самом деле этого не делают. Более того, сама пиктограмма яркости в экранном меню неактивна. Яркость экрана можно изменить только в настройках схемы электропитания.
Согласно проведенным измерениям, максимальная яркость экрана на белом фоне составляет 250 кд/м², а яркость на черном фоне — 0,23 кд/м². При максимальной яркости экрана значение гаммы составляет 2,34. Минимальная яркость экрана на белом фоне составляет 65 кд/м². Конечно, диапазон изменения яркости маловат, но тут важна не минимальная яркость, а максимальная. В принципе, яркости в 250 кд/м² будет вполне достаточно для большинства случаев.
| Результаты тестирования экрана | |
| Максимальная яркость белого | 250 кд/м² |
| Минимальная яркость белого | 65 кд/м² |
| Гамма | 2,43 |

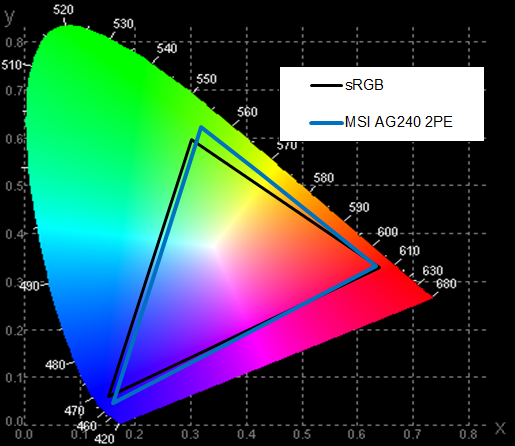

Цветовой охват экрана покрывает 90,8% пространства sRGB и 66,5% Adobe RGB, а объем цветового охвата составляет 104% от объема sRGB и 71,6% от объема Adobe RGB. В принципе, для TN-матрицы это отличный результат.

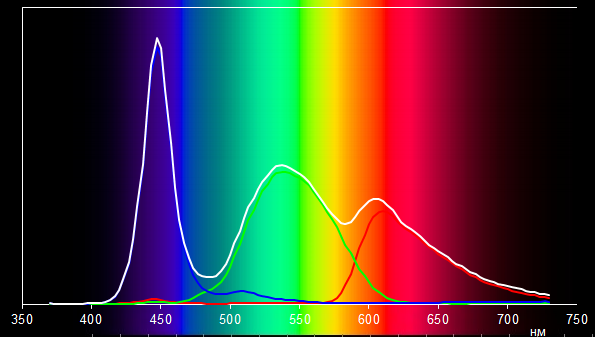

Спектры основных цветов неплохо изолированы друг от друга. Кстати, если посмотреть на спектр синего цвета, то ни о каком уменьшении интенсивности этого цвета речи не идет. Все абсолютно так же, как и у других ЖК-экранов.

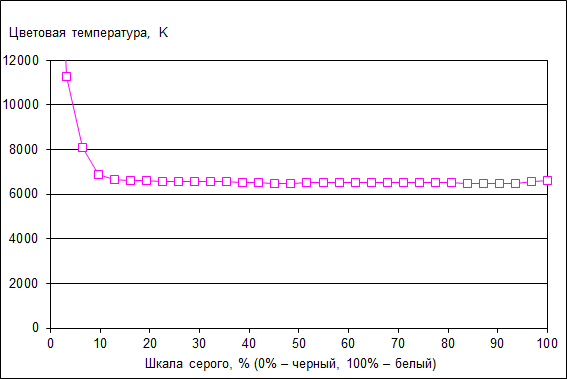

Цветовая температура у ЖК-экрана очень стабильная и составляет примерно 6600 К практически по всей шкале серого. И только в темных областях (менее 10% белого) наблюдается рост цветовой температуры, однако это абсолютно некритично.

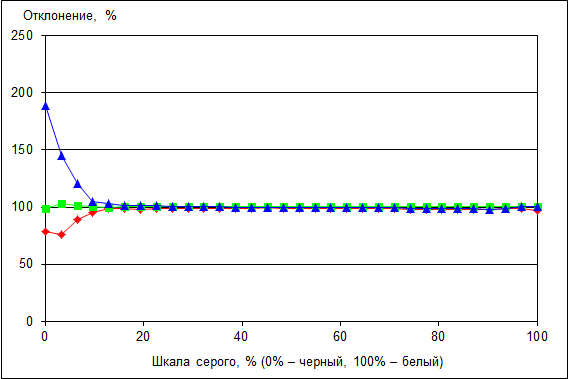

Стабильность цветовой температуры объясняется тем фактом, что все основные цвета очень хорошо сбалансированы по всей шкале серого. Ну и опять-таки, нетрудно заметить, что ни о каком снижении доли синего цвета речи не идет. Так что технология Less Blue Light — это такая же сказка, как и ее обоснование.

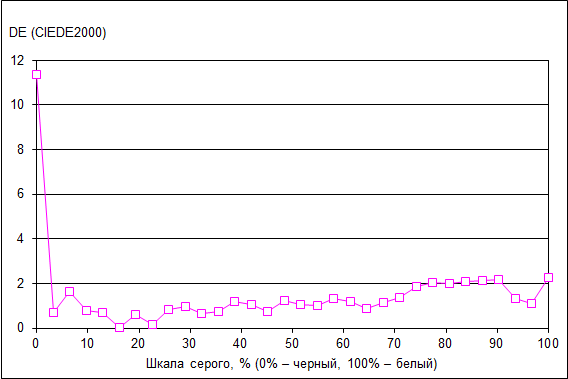

Что касается точности цветопередачи (дельта Е), то ее значение по всей шкале серого не превосходит 2, что является отличным результатом.
Если говорить об углах обзора экрана, то горизонтальный угол обзора вполне приемлемый. При взгляде на изображение сбоку цвет не искажается вплоть до угла примерно в 80°. Вертикальные углы обзора немного хуже, но тоже вполне приемлемы.
В целом можно сказать, что, несмотря на использование TN-матрицы, экран производит очень хорошее впечатление. Отличный цветовой охват, хорошая цветопередача, хорошие углы обзора, и, что немаловажно, матовое антибликовое покрытие — вот краткие характеристики этого экрана. Конечно, экран не сенсорный, и в случае моноблока это недостаток, но все же это игровой, а не мультимедийный моноблок.
Работа под нагрузкой и в режиме простоя

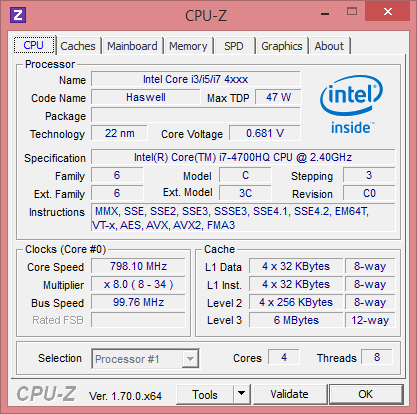

В режиме простоя, как и должно быть, частота процессора в ноутбуке составляет 800 МГц (естественно, речь идет о сбалансированной схеме энергопотребления), то есть к технологии Intel SpeedStep никаких нареканий нет. При этом температура процессора в режиме простоя составляет не более 45 °С, что можно считать очень хорошим результатом.

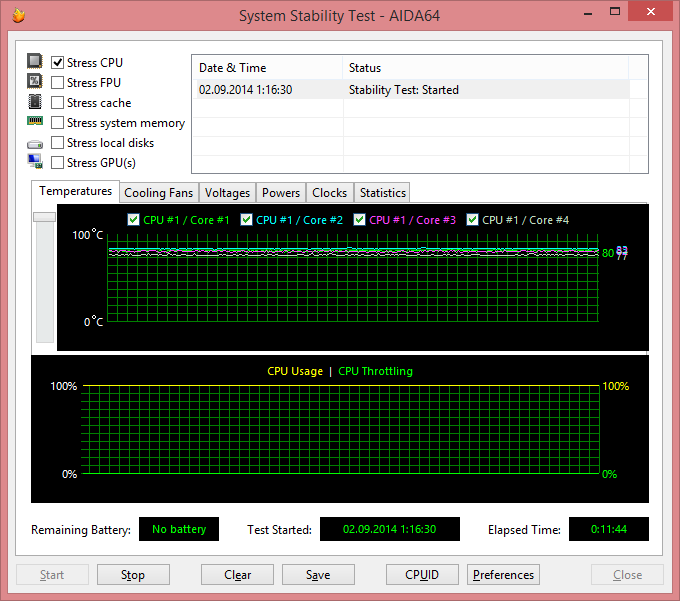

При загрузке процессора тестом Stress CPU (утилита AIDA64 Extreme Edition, тест на стабильность системы), который использует целочисленные вычисления, частота процессора составляет 3,2 ГГц (напомним, что для процессора Intel Core i7-4700HQ максимальная частота в режиме Intel Turbo Boost составляет 3,4 ГГц). Температура процессора в этом режиме загрузки не превосходит 83 °С.

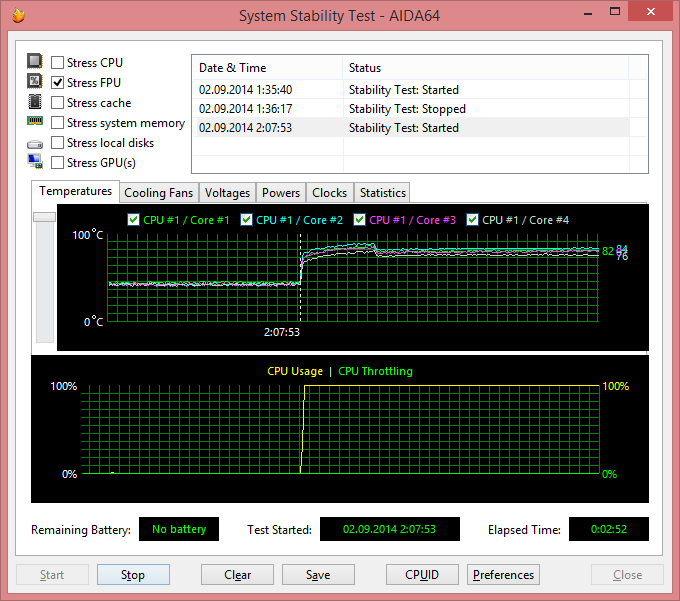

При загрузке процессора тестом Stress FPU, который использует вычисления c плавающей точкой и в большей степени нагревает процессор, максимальная установившаяся частота процессора составляет 2,5 ГГц. Ну а температура ядер процессора составляет все те же 83-84 °С.
Если одновременно с тестом Stress FPU запустить еще и тест Stress GPU, то максимальная установившаяся частота процессора опять составит 2,5 ГГц, но температура ядер процессора увеличится уже до 94 °С.
Подсистема памяти и производительность накопителя

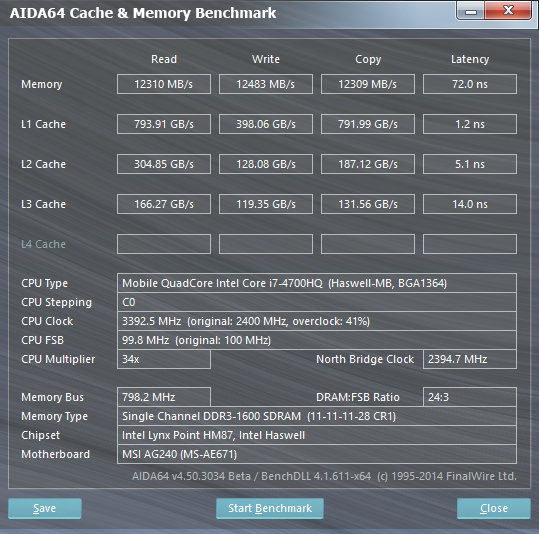

Согласно данным утилиты AIDA64 Cache & Memory Benchmark, скорость записи данных в память составляет 12483 МБ/с, а скорость чтения — 12310 МБ/с. Для памяти DDR3-1600 с пиковой пропускной способностью 12800 МБ/с это вполне типичный результат в одноканальном режиме работы.
Как уже отмечалось, подсистема хранения данных в моноблоке представляет собой два отдельных накопителя: HDD HGST HTS 721010A9E630 и SSD Plextor PX-128M5M. Поскольку операционная система и все приложения установлены на SSD-накопитель, то нас интересует скоростные показатели именно этого накопителя.

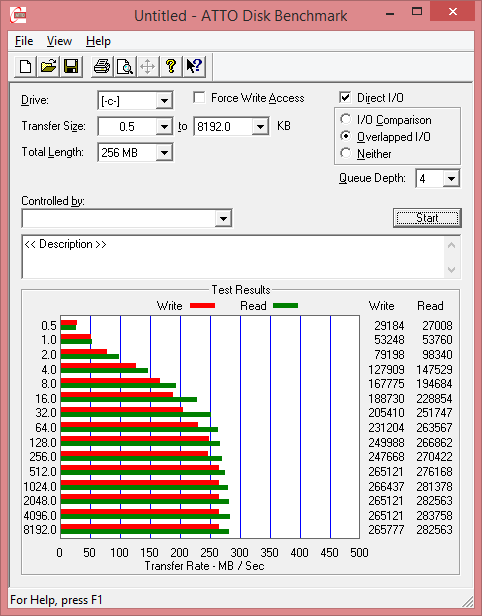

Утилита ATTO Disk Benchmark определяет максимальную скорость последовательного чтения на уровне 280 МБ/с, а записи — на уровне 265 МБ/с. Результат, конечно, скромный по сегодняшним меркам, но вполне типичный для накопителей mSATA.

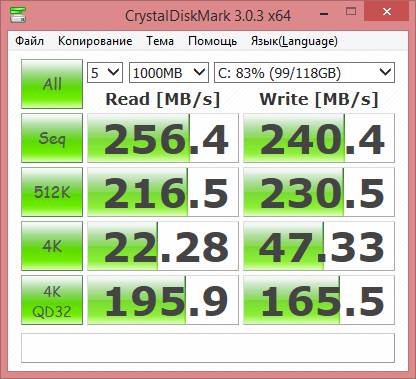

Утилита CrystalDiskMark определяет скорость последовательного чтения на уровне 256 МБ/с, а записи — на уровне 240 МБ/с.

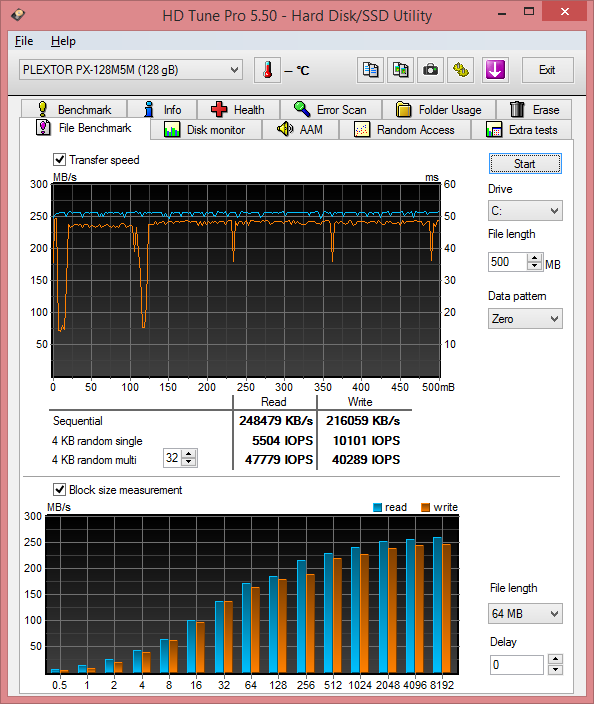

Ну и приведем также результаты теста HD Tune Pro v.5.50.
Результаты этого теста вполне соответствуют результатам ATTO Disk Benchmark и CrystalDiskMark.
Уровень шума
Измерение уровня шума проводилось в специальной звукопоглощающей камере, а чувствительный микрофон располагался так, чтобы имитировать типичное положение головы пользователя. Согласно нашим измерениям, в режиме простоя уровень шума, издаваемого моноблоком, составляет 26 дБА. Это довольно низкий уровень шума, заметить который попросту нельзя.
При стрессовой загрузке процессора и видеокарты уровень издаваемого шума увеличивается до 39,5 дБА. Это уже вполне приличный уровень шума, в тихом помещении такой шум будет заметен, однако днем, в офисе, моноблок не будет выделяться на фоне остальных устройств. Кроме того, нужно учитывать, что речь идет о стрессовой загрузке, а в реальных сценариях эксплуатации этот моноблок можно считать довольно тихим.
| Сценарий нагрузки | Уровень шума |
| Режим простоя | 26 дБА |
| Стрессовая загрузка процессора | 39,5 дБА |
Исследование производительности
Для оценки производительности моноблока MSI AG240 2PE-002EU мы использовали нашу методику с применением бенчмарков iXBT Notebook Benchmark v.1.0 и iXBT Game Benchmark v.1.0.
Результаты тестирования в бенчмарке iXBT Notebook Benchmark v.1.0 приведены в таблице.
| Логическая группа тестов | Референсная система | MSI AG240 2PE-002EU |
| Видеоконвертирование, баллы | 100 | 266,2 |
| MediaCoder x64 0.8.25.5560, секунды | 408,1 | 153,3 |
| Создание видеоконтента, баллы | 100 | 212,2 |
| Adobe Premiere Pro CC, секунды | 1115,7 | 490,3 |
| Adobe After Effects CC, секунды | 1975,4 | 856,4 |
| Photodex ProShow Gold 5.0.3276, секунды | 913,6 | 502,1 |
| Обработка цифровых фотографий, баллы | 100 | 144,7 |
| Adobe Photoshop CC, секунды | 1834,0 | 1267,4 |
| Аудиообработка, баллы | 100 | 184,5 |
| Adobe Audition CC, секунды | 880 | 476,9 |
| Распознавание текста, баллы | 100 | 237,5 |
| Abbyy FineReader 11, секунды | 115,3 | 48,6 |
| Архивирование и разархивирование данных, баллы | 100 | 176,3 |
| WinRAR 5.0 архивирование, секунды | 313,8 | 145,5 |
| WinRAR 5.0 разархивирование, секунды | 12,6 | 8,7 |
| Скорость загрузки приложений и контента, баллы | 100 | 113,2 |
| Скорость загрузки приложений и контента, секунды | 157,4 | 139,0 |
| Интегральный результат производительности, баллы | 100 | 184,0 |
Итак, результаты тестирования таковы. По интегральной производительности в неигровых приложениях моноблок превосходит референсную систему на базе процессора Intel Core i5-3317U на 84%, что вполне типично для систем на базе процессора Intel Core i7-4700HQ. Такого уровня производительности будет достаточно для большинства пользовательских приложений.
Теперь рассмотрим результаты тестирования моноблока в играх. Все игровые тесты запускались при разрешении 1920×1080.
| Игровой тест | Максимальное качество | Минимальное качество | ||
| Среднее значение FPS | Минимальное значение FPS | Среднее значение FPS | Минимальное значение FPS | |
| Aliens vs Predator D3D11 Benchmark | 34,3 | — | 104,2 | — |
| Grid 2 | 41,4 | 31,7 | 95,3 | 75,6 |
| World of Tanks | 49,0 | 31,7 | 88,6 | 52,6 |
| Metro: LL | 11,9 | 2,9 | 65,5 | 23,4 |
| Hitman: Absolution | 16,4 | 13,6 | 53,6 | 43,3 |
Прежде всего заметим, что тест на базе игры Bioshock Infinite на этом моноблоке не запускается — именно поэтому его результатов нет в итоговой таблице. Это, естественно, проблема не моноблока, а штатного видеодрайвера (Nvidia ForceWare 340.52). Если принудительно переключиться на процессорное графическое ядро, то игра Bioshock Infinite запускается без проблем (но производительность системы, конечно, оказывается значительно ниже). Кроме того, игру можно запустить и на дискретной видеокарте, но для этого нужно использовать более старую версию видеодрайвера.
Итак, как видно по результатам тестирования, при настройках на минимальное качество моноблок MSI AG240 2PE-002EU позволяет комфортно играть во все используемые нами для тестирования игры. А вот при настройках на максимальное качество такие игры, как Metro: LL и Hitman: Absolution будут притормаживать. Но в целом данная система вполне может использоваться в качестве игровой.
Выводы
Производительности моноблока MSI AG240 2PE-002EU вполне хватает для разнообразных пользовательских приложений. В то же время еще раз отметим, что по своей конфигурации это типичный ноутбук, и его производительность сопоставима именно с производительными ноутбуками. Если же вам нужен действительно производительный компьютер, то альтернативы настольному ПК просто нет. Исследованный моноблок вполне может использоваться в качестве игровой системы начального и среднего уровня. Кроме того, на наш взгляд, MSI AG240 2PE-002EU может вполне выступать в роли универсального домашнего ПК, на котором можно еще и играть. Ориентировочная стоимость моноблока MSI AG240 2PE-002EU в протестированной нами конфигурации составляет 45 тысяч рублей.
Ну и подводя итог, еще раз отметим все плюсы и минусы данного моноблока. К плюсам можно отнести хороший по качеству матовый экран, низкий уровень шума, хорошую звуковую подсистему и возможность самостоятельного апгрейда (установка еще одного модуля памяти и еще одного mSATA-накопителя). К минусам мы бы отнесли неудобное расположение USB-портов, а также отсутствие сенсорного экрана, что немного снижает функциональность устройства (впрочем, если нужен сенсорный экран, в ассортименте MSI есть и такие модели, хотя и немного дороже). Кроме того, недоступна регулировка яркости экрана с помощью кнопок на корпусе моноблока. Производительность в приложениях и играх мы бы не стали относить ни к минусам, ни к плюсам данного решения: она вполне соответствует конфигурации и сопоставима с производительностью мощного игрового ноутбука. Настольный ПК при сопоставимой стоимости (вместе с монитором) будет, конечно, мощнее. Однако он и места займет куда больше.
