ЖК-монитор Samsung C27A750X


Основными препятствиями, уменьшающими эффективность работы за ноутбуком, являются небольшой экран и малоэргономичные устройства ввода в виде компактной клавиатуры и тачпада. В случае мобильного использования эти недостатки перекрываются небольшим весом и размерами ноутбука, но в стационарном варианте хочется по возможности от них избавиться, например, подключив внешние монитор, мышку и полноразмерную клавиатуру. Решение неидеальное, так как всю эту периферию придется соединять с ноутбуком проводами — хотя бы монитор уж точно. Компания Samsung предложила изящное решение, избавляющее пользователя от дополнительных усилий и проводов, в виде мониторов серии CA750X, оснащенных беспроводной док-станцией. На тестирование мы взяли 27-дюймовую модель C27A750X.

Содержание:

Паспортные характеристики, комплект поставки и цена

Тип матрицыTN со светодиодной подсветкой
Диагональ68 см (27 дюймов)
Отношение сторон16:9
Размер области отображения597,6×336,15 мм
Разрешение1920×1080 пикселей
Шаг пикселейНет данных
Яркость300 кд/м²
КонтрастностьНет данных
Углы обзора170° (гор.) и 160° (верт.)
Время отклика2 мс
Количество отображаемых цветов16,7 млн. (8 бит)
Интерфейсы
  • Аудио/видеовход HDMI
  • Видеовход VGA
  • Аудиовыход на наушники (гнездо миниджек 3,5 мм)
  • Разъем питания постоянного тока (14 В)
  • USB 3.0 (гнездо типа B, вход на концентратор)
  • USB 3.0 (гнездо типа А, выход концентратора), 2 шт.
  • USB 2.0 (гнездо типа А, выход концентратора), 2 шт.
  • Ethernet (RJ-45, 10Base-T/100Base-TX, мост USB—Ethernet)
Совместимые видеосигналы До 1920×1080 пикселей при 60 Гц
Отчет MonInfo для HDMI-подключения
Отчет MonInfo для VGA-подключения
Акустическая системаОтсутствует
Особенности
  • Передача изображения по USB
  • Возможность беспроводного подключения
  • Подставка с двумя шарнирами
  • Функция Samsung Magic Angle
Размеры (Ш×В×Г) 638,6×485,4×232,8 мм с подставкой
Масса 4,9 кг
Потребляемая мощность41 Вт,
0,7 Вт в режиме ожидания,
0,1 Вт в выключенном состоянии
Напряжение питания (внешнего БП)100—240 В, 50/60 Гц
Комплект поставки
  • Монитор на подставке
  • Кабель питания
  • Внешний блок питания (100—240 В, 50/60 Гц на 14 В, 4,5 А постоянного тока)
  • Видеокабель VGA
  • Кабель USB 3.0, вилка типа A на тип B
  • USB-адаптер CY-WDCA7UT
  • Краткое руководство пользователя
  • Гарантийный талон
  • CD-ROM с драйвером, ПО Central Station и руководствами пользователя
  • Салфетка
Ссылка на сайт производителяwww.samsung.com/ru/
Средняя текущая цена (количество предложений) в московской рознице (рублевый эквивалент — во всплывающей подсказке) Н/Д(0)

Внешний вид

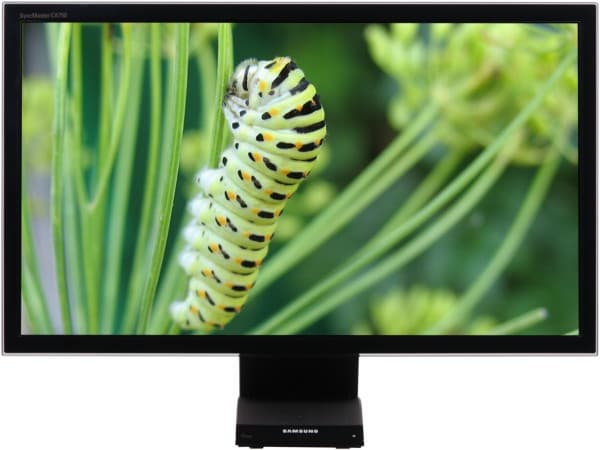

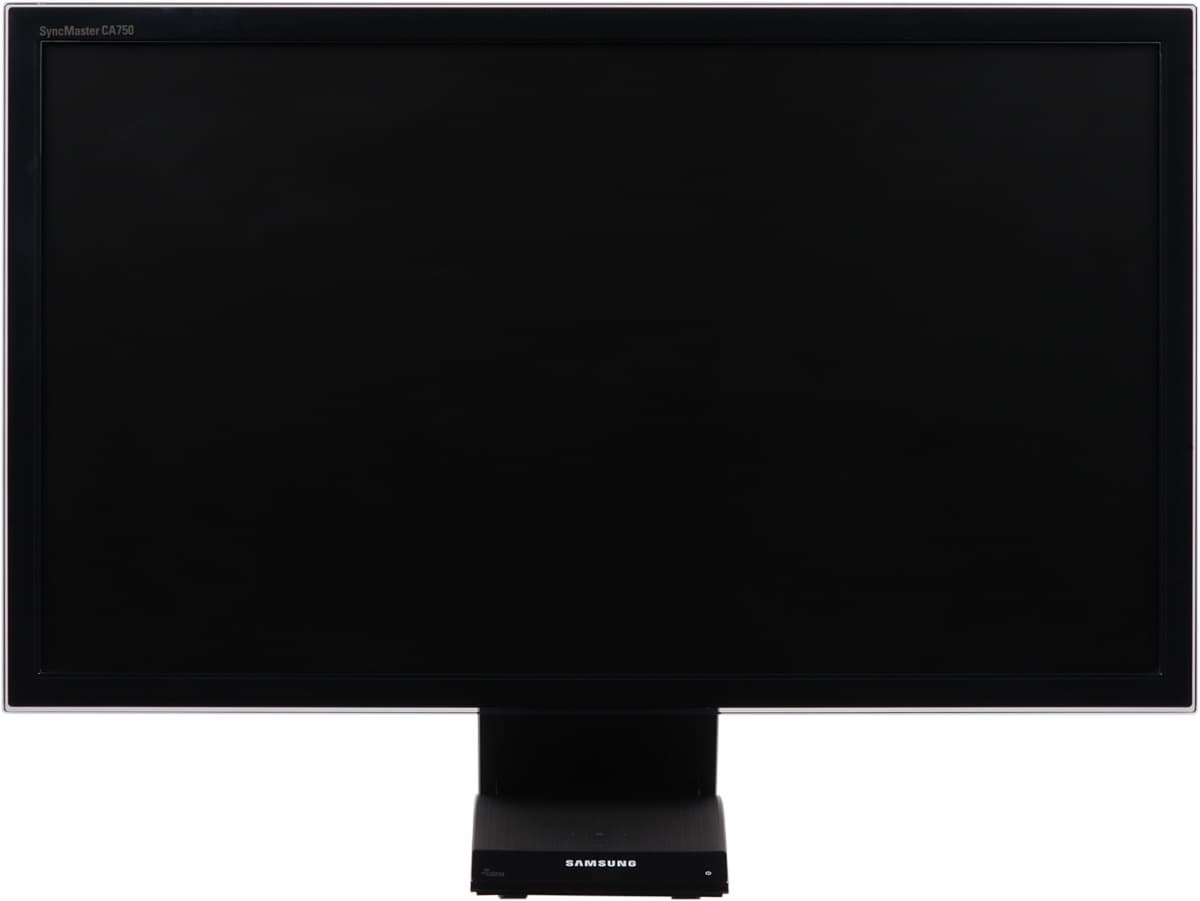

ЖК-монитор Samsung C27A750X, Вид спереди

Узкая черная фронтальная рамка из пластика прикрыта сверху накладкой из прозрачного пластика, немного выступающей за габариты так, что по периметру получается прозрачная окантовка. Поверхность экрана черная и матовая. Блок экрана плоский с обеих сторон и довольно тонкий. С основанием он соединяется изогнутой по дуге стойкой. Поверхности стойки и верх основания имеют фактуру под неполированный металл, а остальные поверхности основания просто черные и матовые. Пластиковая задняя панель снаружи черная и зеркально-гладкая.

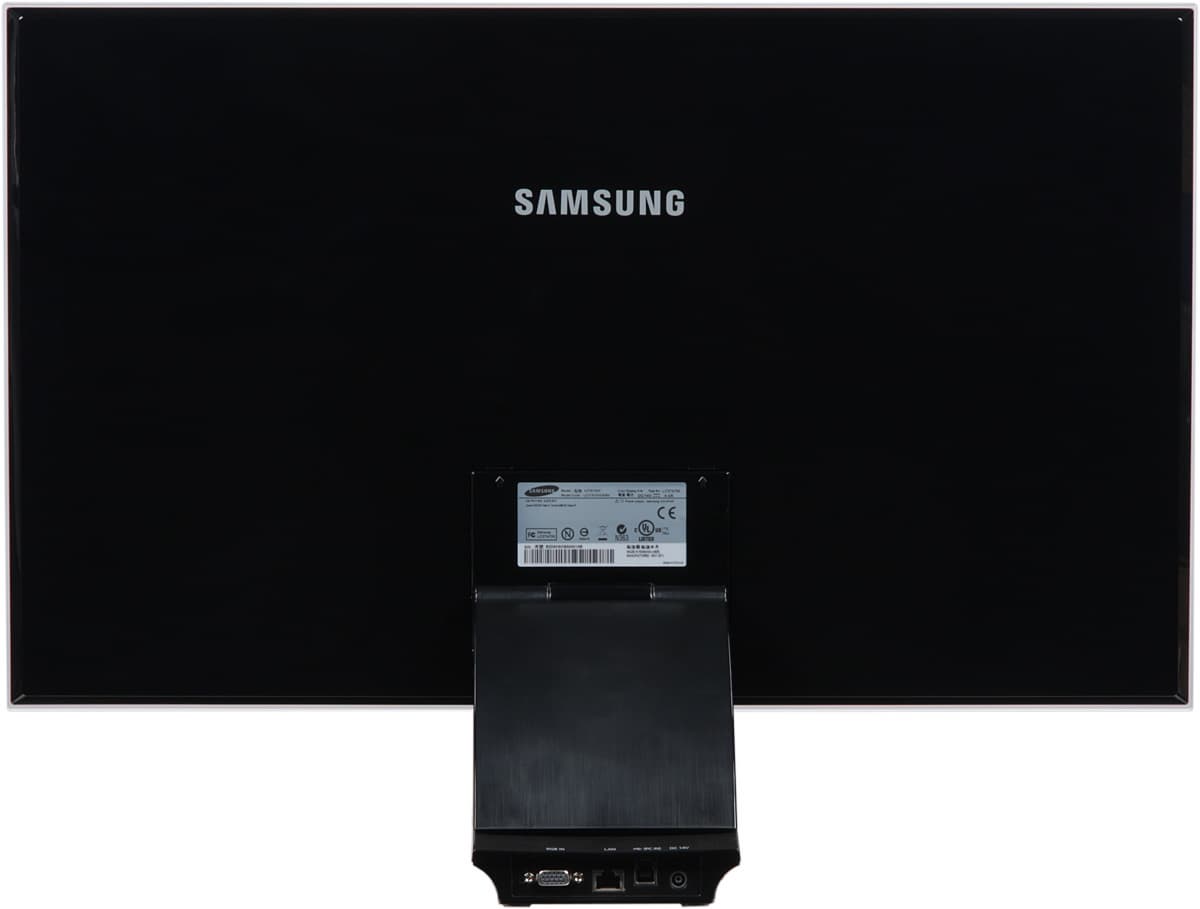

ЖК-монитор Samsung C27A750X, Вид сзади

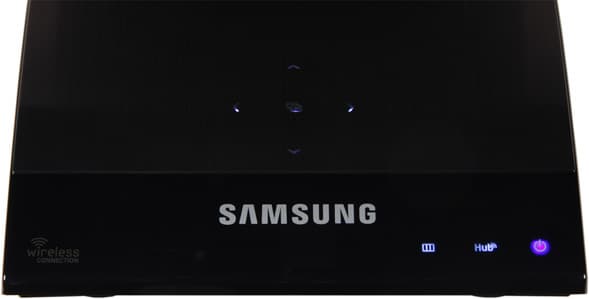

Сенсорные кнопки управления расположены на основании подставки.

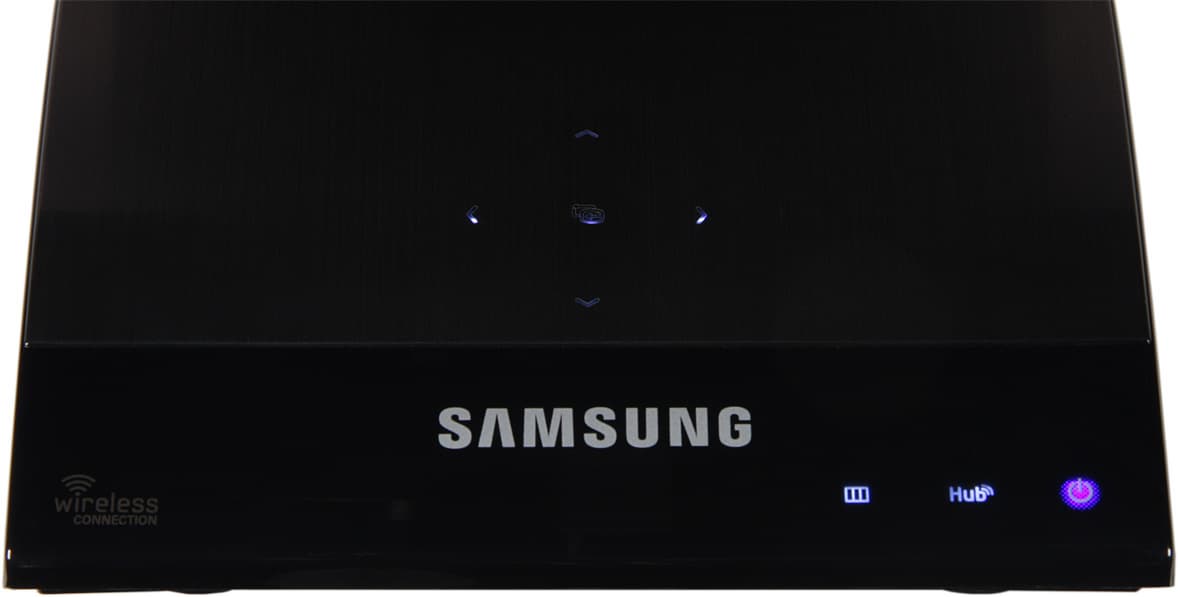

ЖК-монитор Samsung C27A750X, Кнопки управления

Белым значком обозначена только кнопка питания. Все разъемы расположены на основании с трех сторон — сзади и по бокам. Два шарнира на стойке позволяют приподнимать и опускать блок экрана в диапазоне от 30 до 100 мм от плоскости стола и отклонять назад. При работе производитель не рекомендует отклонять экран назад более чем на 20° от вертикального положения. На фотографиях ниже отклонения гораздо больше, и в варианте с максимально прижатым к основанию блоком экран монитор упакован в коробку.

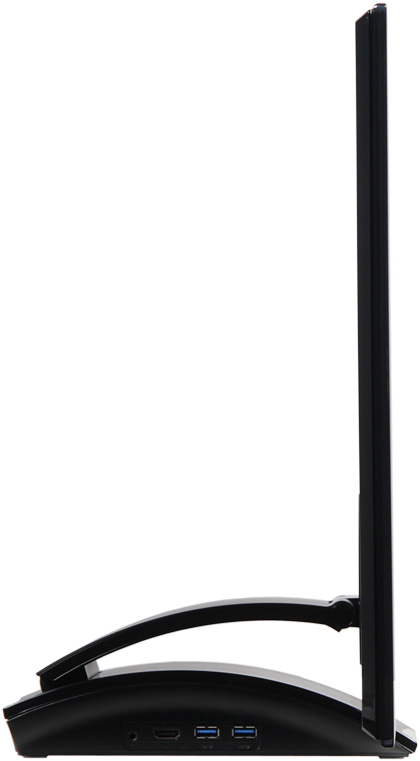

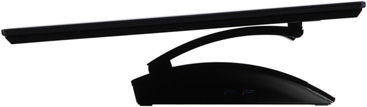

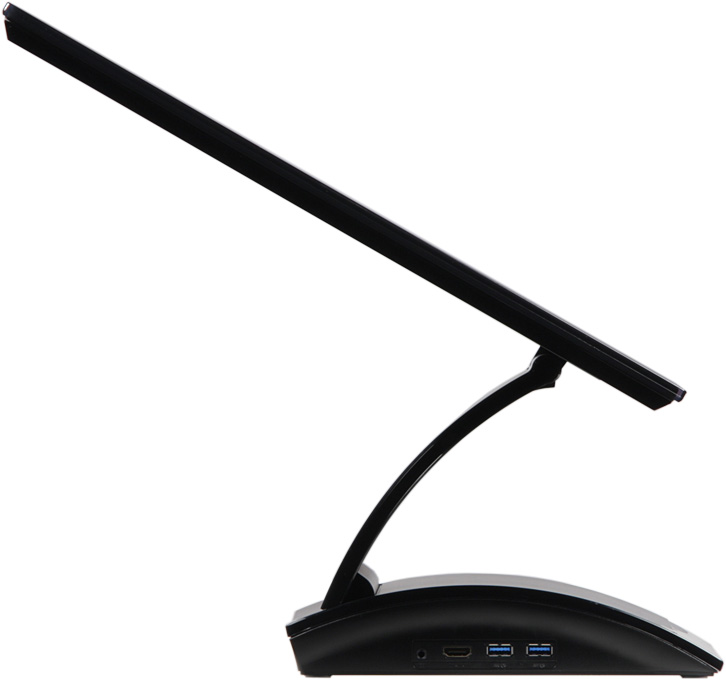

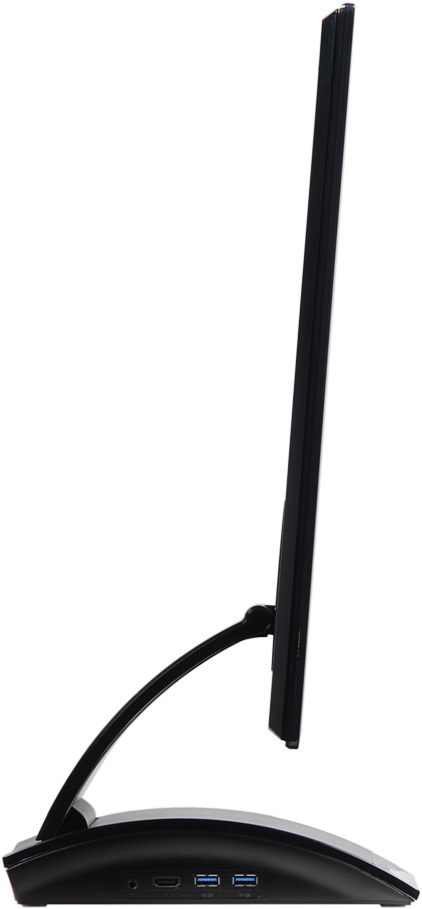

ЖК-монитор Samsung C27A750X, Вид сбоку      ЖК-монитор Samsung C27A750X, Вид сбоку

ЖК-монитор Samsung C27A750X, Вид сбоку      ЖК-монитор Samsung C27A750X, Вид сбоку

Шарниры относительно тугие, но вся конструкция не очень жесткая. Снизу основания по углам размещены четыре резиновые ножки-таблетки. Основание подставки имеет небольшую площадь, поэтому, когда блок экрана приподнят на максимальную высоту, монитор может от несильного толчка завалиться набок.

Коммутация

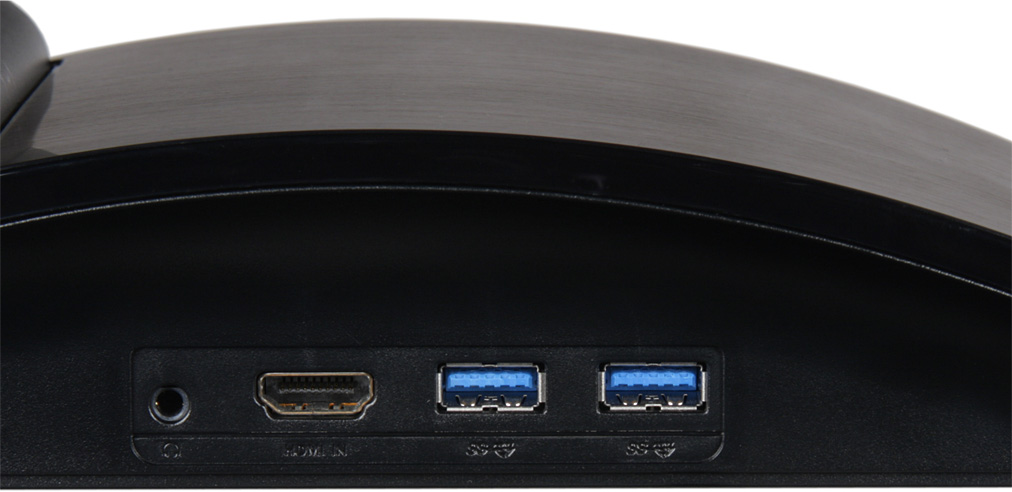

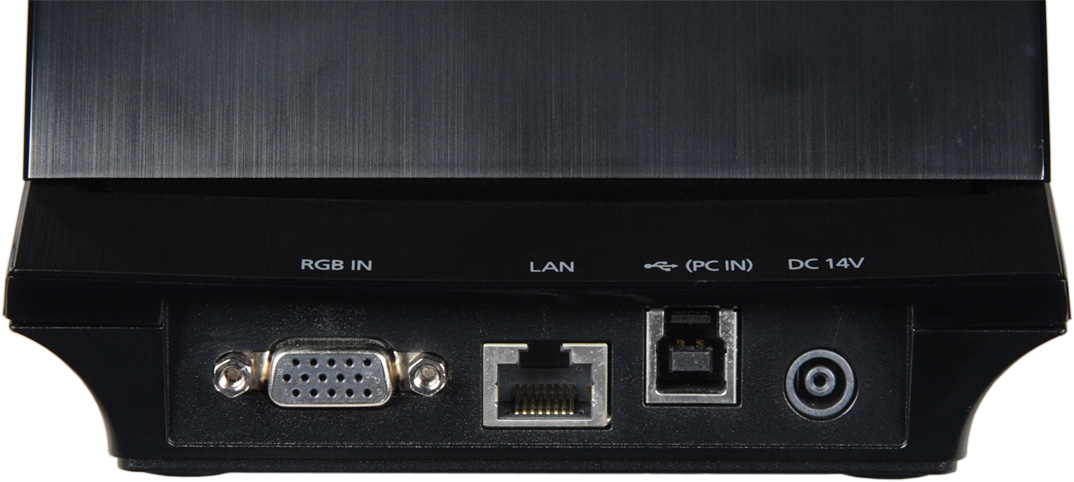

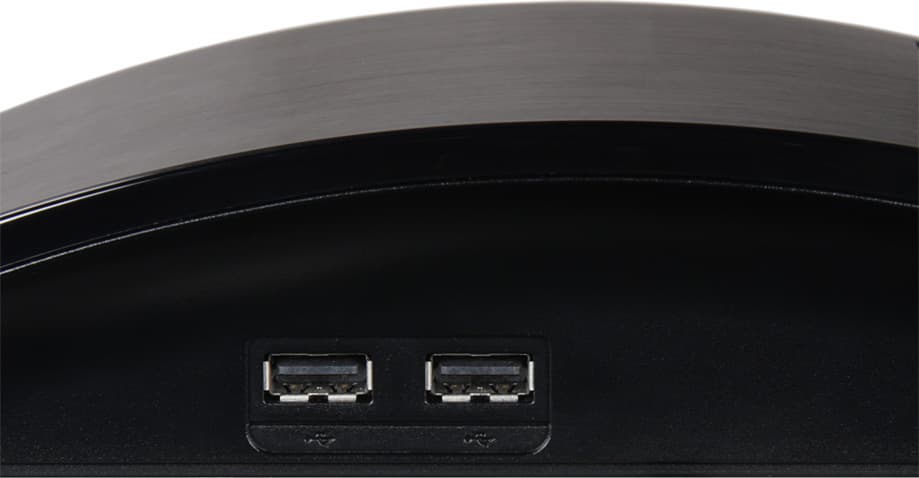

ЖК-монитор Samsung C27A750X, Разъемы

ЖК-монитор Samsung C27A750X, Разъемы

ЖК-монитор Samsung C27A750X, Разъемы

Монитор оснащен цифровым видеовходом HDMI и аналоговым VGA, также изображение может предаваться по USB, но об этом ниже. Если сигнал с текущего входа пропадает, то монитор автоматически пытается переключиться на другой вход, но это поведение можно отключить в меню установок. Забывчивым или любителям смотреть кино на сон грядущий пригодится таймер автоматического отключения (1—23 часа с шагом в 1 час).

ЖК-монитор Samsung C27A750X, Меню

Вход HDMI способен принимать цифровые аудиосигналы (только двухканальный LPCM), которые выводятся после преобразования в аналоговый вид через выход на наушники — гнездо миниджек 3,5 мм. Громкости в случае 32-омных наушников более чем достаточно, качество звука очень хорошее, но на высокой громкости в паузах слышен шум. Монитор оснащен внешним блоком питания.

Функционирование монитора в качестве док-станции обеспечивает интерфейс USB 3.0. Подключив монитор по USB, пользователь получает в свое распоряжение дополнительную пару портов USB 3.0, пару портов USB 2.0, порт Ethernet (в режиме моста USB—Ethernet), звуковой адаптер с выходом на наушники и, после установки ПО из комплекта, возможность вывода изображения на монитор без использования видеоинтерфейса. Аналогичную функциональность можно получить и при беспроводном подключении — достаточно подключить к компьютеру-источнику небольшой адаптер.

ЖК-монитор Samsung C27A750X, USB-адаптер CY-WDCA7UT   ЖК-монитор Samsung C27A750X, USB-адаптер CY-WDCA7UT

Этот адаптер имеет интерфейс USB 2.0, поэтому скоростей USB 3.0 добиться не получится, но работать будет все — порты концентратора, Ethernet, аудиовыход и передача изображения. Рекомендуемая дистанция работы в беспроводном режиме — до 1,5 м от адаптера до монитора. По умолчанию беспроводное подключение имеет преимущество, а в меню установок монитора и в программе-менеджере можно разрешить автоматическое подключение.

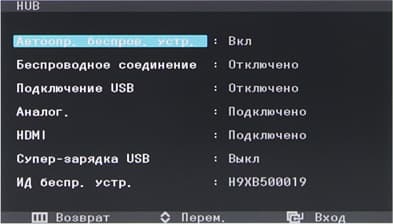

ЖК-монитор Samsung C27A750X, Меню

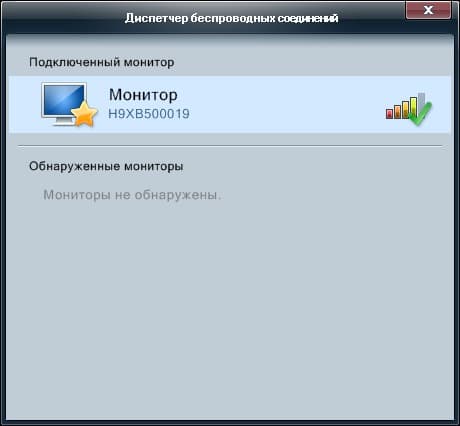

ЖК-монитор Samsung C27A750X, Central Station

В итоге подключение к док-станции и монитору максимально упрощается — как только в зоне видимости компьютера (с подключенным адаптером) появляется монитор (включенный или находящийся в режиме ожидания), так соединение устанавливается автоматически, на монитор выводится изображение, начинает работать подключенная к нему периферия (мышка, клавиатура, накопители и т. д.) и проводная сеть. Очень удобно. Заметим, что USB-порты на мониторе можно использовать для подзарядки устройств, независимо от того, подключен ли монитор к компьютеру, и даже если монитор находится в режиме ожидания. При этом один или оба порта USB 3.0 можно переключить в режим Супер-зарядка USB (видимо, с повышенным током), но передача данных через порты, переключенные в этот режим, не осуществляется.

Изображение при подключении по проводному или беспроводному USB выводится в режиме расширения рабочего стола. Картинка передается с разрешением 1920 на 1080 пикселей, при этом явных артефактов компрессии не видно. Видимо, передается только та часть, которая изменилась между соседними кадрами или вся область, отрисованная в режиме непосредственного доступа к видеобуферу, и ресурсов требуется немало. Поэтому в случае наших не очень мощных компьютеров (Intel Core2 Duo Processor E6400 и AMD Athlon X2 4600+) видео в небольшом окошке выводилось без заметного подтормаживания, тогда как кино в полноэкранном режиме смотреть уже было неприятно из-за частого пропуска кадров. При этом проводное USB-подключение было немного быстрее, чем беспроводное. Фотографии ниже получены для теста в полноэкранном режиме, где стрелка за кадр перемещается на одно деление, а число делений на окружности равно частоте кадров. Выдержка составила 1 секунду.

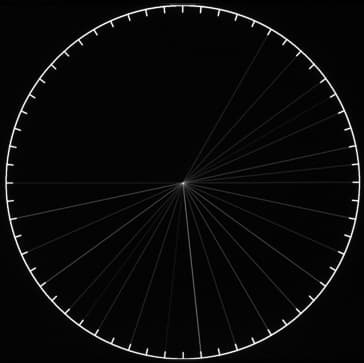

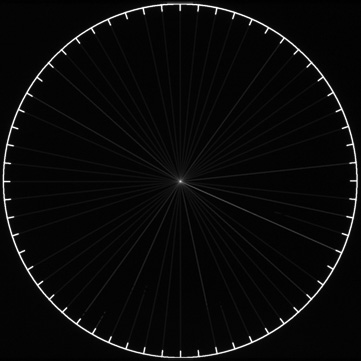

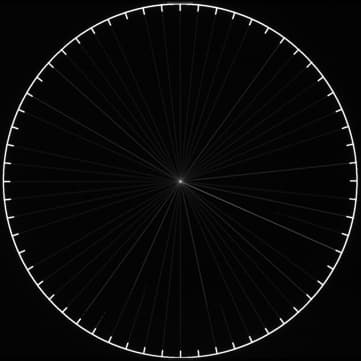

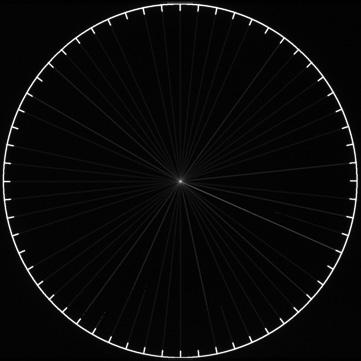

ЖК-монитор Samsung C27A750X, тест в полноэкранном режиме
Беспроводное подключение.

ЖК-монитор Samsung C27A750X, тест в полноэкранном режиме
Проводное по USB.

Видно, что в обоих случаях есть пропуски кадров (не все положения стрелки прорисованы), а при беспроводном подключении задерживается переключение страниц видеопамяти (стрелка за 1 секунду перемещается меньше, чем на 60 делений). В общем, работать при беспроводном или проводном USB-подключении можно, но вот играть в динамичные игры или смотреть кино в полноэкранном режиме вряд ли получится даже в случае компьютеров помощнее.

Меню, управление, дополнительные функции и ПО из комплекта

Синего цвета индикатор состояния неяркий. Он светится при работе монитора, мигает в режиме ожидания и не горит, когда монитор выключен. Подсветка индикатора и кнопок (белая), когда кнопками не пользуются, немного приглушается, но совсем не отключается. Навигация по меню относительно удобная и быстрая. Запоминается последняя страница, к которой обращался пользователь, но не настройка на ней. В нижней строчке меню выводится подсказка по текущим функциям кнопок. При настройке изображения меню остается на экране, что слегка мешает оценке вносимых изменений. Когда нет меню, то кнопки вниз и вверх отвечают за вызов настройки яркости; вправо и влево — громкости; кнопка Hub — быстрый переход к настройкам док-станции; кнопка ввод — переключение между источниками сигнала (оно очень неторопливое). Скорость автоповтора при долгом нажатии на кнопку устанавливается в меню (с ускорением, 1 с, 2 с или отключен). При необходимости можно выбрать полупрозрачный фон меню и изменить тайм-аут автоматического выхода из меню. Есть русская версия экранного меню.

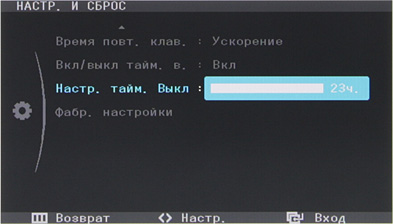

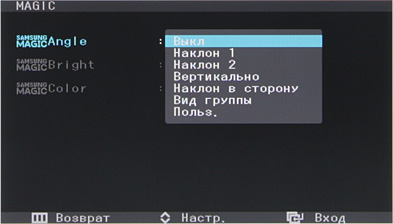

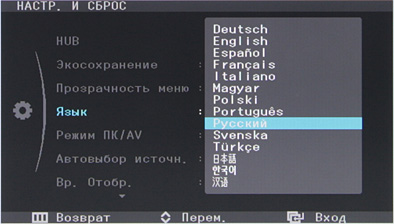

ЖК-монитор Samsung C27A750X, Меню

Кириллический шрифт меню ровный и читаемый. Качество перевода на русский язык хорошее. На прилагаемом CD-ROM есть руководство на нескольких языках (PDF-файлы, русская версия присутствует), драйвера (INF- и CAT-файлы и профиль ICM) и установщик ПО Central Station — драйверы док-станции и менеджер беспроводного подключения.

Из «экологических» функций присутствует только принудительное уменьшение максимальной яркости до 75% и 50% — пункт Экосохранение.

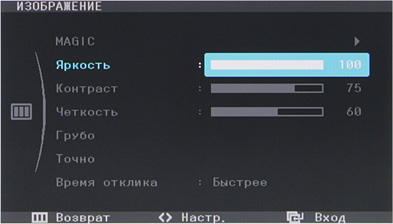

Есть настройки Яркость, Контраст и Четкость.

ЖК-монитор Samsung C27A750X, Меню

Список MagicBright — это по 3 (в режимах ПК и AV) нередактируемых профиля с сочетаниями Яркость/Контраст, один пользовательский, а при выборе профиля Автоконтраст блокируются большинство настроек, и включается динамическое управление яркостью (яркость повышается для светлых сцен и понижается для темных). Параметр Время отклика отвечает за режимы разгона матрицы. Список MagicColor — это два предустановленных профиля цветокоррекции и демонстрационный режим, в котором в одной половине экрана отображается результат коррекции картинки, в другой — изображение без коррекции. Функция MagicAngle позволяет уменьшать искажения при взгляде под углом, ее работу мы рассматривали в статье про ЖК-монитор Samsung SyncMaster BX2350.

ЖК-монитор Samsung C27A750X, Меню

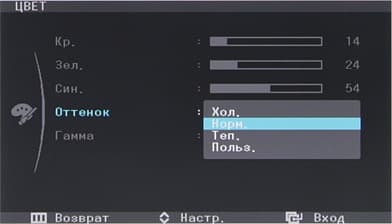

Настройка Оттенок — это список из трех предустановленных профилей цветовой температуры и одного пользовательского, в котором можно регулировать усиление красного, зеленого и синего цветов.

ЖК-монитор Samsung C27A750X, Меню

Параметр Гамма определяет текущий профиль гамма-коррекции.

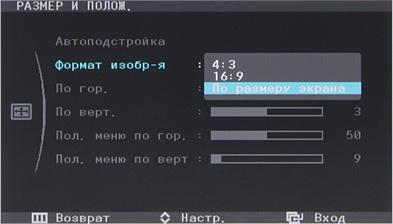

Режимов геометрической трансформации несколько: можно или сохранить исходные пропорции изображения (Авто), вписав его в экран, или принудительно растянуть на весь экран (Широкий). При включении режима AV картинку можно принудительно привести к формату 4:3 с небольшим оверсканом (вписав в экран по высоте), растянуть на весь экран без (По размеру экрана) или с небольшим оверсканом (режим 16:9).

ЖК-монитор Samsung C27A750X, Меню

Поддерживается разрешение до 1920 на 1080 пикселей при 60 кадр/с. При этом разрешении четко различаются полоски через один пиксель, артефактов нет, цветные линии толщиной в один пиксель выводятся идеально, без потери цветовой четкости. Кинотеатральные режимы работы тестировались с использованием Blu-ray-плеера Sony BDP-S300. Подключение — HDMI. Тонкие градации оттенков различаются как в светах, так и в тенях (небольшой завал не выходит за «безопасные» границы). Яркостная и цветовая четкости очень высокие и определяются только разрешением входного сигнала. При масштабировании из низких разрешений артефактов не появляется, но зубчатые границы почти не сглаживаются. Независимо от типа сигнала геометрическая трансформация выполняется правильно, согласно выбранному режиму. Чересстрочные сигналы стандартного разрешения — 576i/480i — не поддерживаются. Монитор воспринимает сигналы 576p, 480p, 720p, 1080i и 1080p. В случае 1080i изображение выводится по полям. 1080p (Full HD) при 24 кадр/с не поддерживается.

Тестирование ЖК-матрицы

Оценка качества цветопередачи

Для оценки характера роста яркости на шкале серого мы измерили яркость 17 оттенков серого при различных значениях параметра Гамма. На графике ниже приведены полученные гамма-кривые (в подписях число в скобках — показатель аппроксимирующей степенной функции):

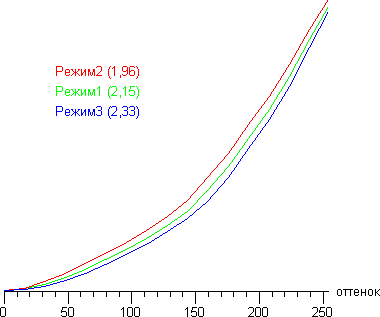

ЖК-монитор Samsung C27A750X, Гамма-кривые

Заметим, что настройку Контраст мы установили в 20, так как при превышении этого значения гамма-кривая имела заметный перегиб в светлой части. Реальная гамма-кривая ближе всего к стандартной при значении Гамма = Режим1, поэтому далее мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255) именно при этом значении. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

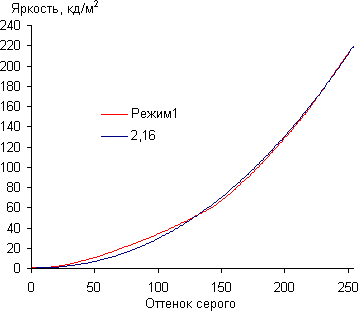

ЖК-монитор Samsung C27A750X, Гамма-кривая

Равномерность роста прироста яркости в целом сохраняется и каждый следующий оттенок значимо ярче предыдущего. При этом аппроксимирующая показательная функция немного отклоняется от реальной гамма-кривой:

ЖК-монитор Samsung C27A750X, Гамма-кривая

Различимость темных градаций оттенков хорошая:

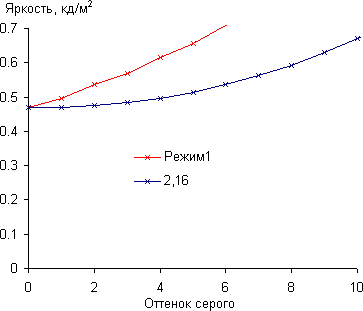

ЖК-монитор Samsung C27A750X, Гамма-кривая, начальный участок

Для оценки качества цветопередачи использовали спектрофотометр X-Rite ColorMunki Design и комплект программ Argyll CMS (1.3.4).

Цветовой охват немного отличается от sRGB:

ЖК-монитор Samsung C27A750X, Цветовой охват

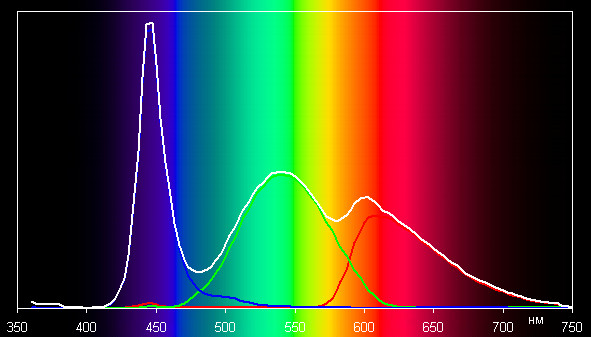

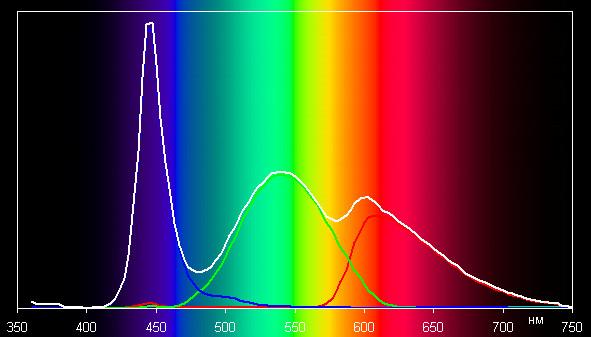

Ниже приведены спектры для белого поля (белая линия), наложенные на спектры красного, зеленого и синего полей (линии соответствующих цветов):

ЖК-монитор Samsung C27A750X, Спектры

Компоненты цветов имеют характерный для устройств со светодиодными источниками вид с широкими колоколообразными полосами. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) при Оттенок = Теп. и после ручной коррекции настройками усиления трех основных цветов (также мы уменьшили значение Контраст до 20, чтобы избежать перегиба гамма-кривой). Близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая.

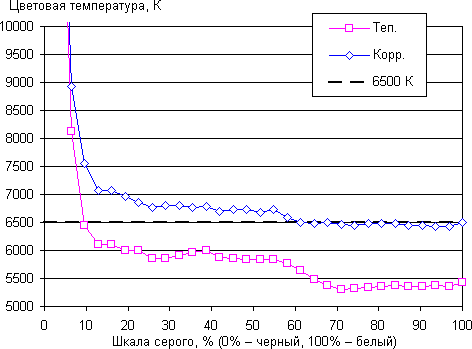

ЖК-монитор Samsung C27A750X, Цветовая температура

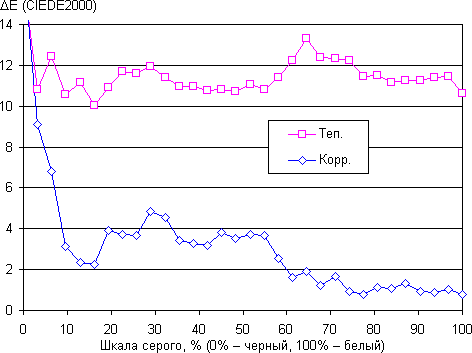

ЖК-монитор Samsung C27A750X, дельта E

Видно, что при Оттенок = Теп. цветопередача отличается от стандартной (цветовая температура ниже 6500 К и ΔE великовато). Ручная коррекция позволила точно отстроить точку белого, но в темной половине шкалы серого немного подрастают цветовая температура и ΔE.

Измерение равномерности черного и белого полей, яркости и энергопотребления

Измерения яркости проводились в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). Контрастность вычислялась, как отношение яркости полей в измеряемых точках.

Параметр Среднее Отклонение от среднего
мин., % макс., %
Яркость черного поля 0,39 кд/м² −13,6 28,9
Яркость белого поля 274 кд/м² −13,1 14,1
Контрастность 700:1 −20,5 11,2

Аппаратные измерения показали приемлемую равномерность белого поля. Равномерность черного поля и, как следствие, контрастности невысокие. Фотография ниже дает представление о распределении яркости черного поля по площади экрана:

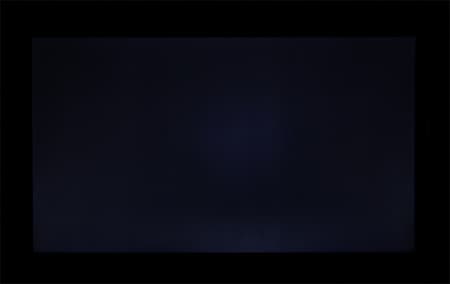

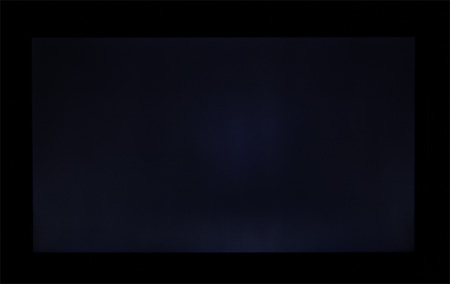

ЖК-монитор Samsung C27A750X, Черное поле

Видно, что есть несколько областей, где уровень черного заметно повышается. Возможно, они появились у этого экземпляра из-за неаккуратного обращения, так как зоны с повышенной засветкой находятся напротив точки крепления стойки и места касания стойки в положении транспортировки. В любом случае, при покупке монитора лучше обратить внимание на равномерность засветки черного поля.

Яркость белого поля в центре экрана определялась с помощью яркомера «Аргус-02».

Настройка Яркость Яркость, кд/м² Потребление электроэнергии, Вт
100 271 41
50 152 28
0 39 14

В режиме ожидания монитор потребляет 6,3 Вт, в выключенном состоянии — 0,6 Вт, при беспроводном подключении на максимальной яркости потребление возрастает до 47 Вт.

Яркость монитора меняется именно яркостью подсветки, т. е. без ущерба для качества изображения (сохраняется контрастность и количество различимых градаций) яркость монитора можно менять в широких пределах, что позволяет с комфортом работать и смотреть фильмы как в освещенном, так и в темном помещении. Мерцания подсветки не видно благодаря высокой частоте модуляции (прямоугольными импульсами со 100-процентной амплитудой) — 183 Гц.

Определение времени отклика и задержки вывода

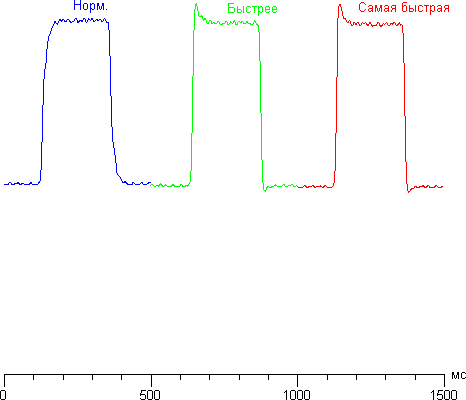

Время отклика при переходе черный-белый-черный равно 7,1 мс (4,7 мс вкл. + 2,4 мс выкл.). Без разгона переходы между полутонами происходят в среднем за 32,2 мс в сумме (от серого к серому и обратно), в режиме Быстрее — за 9,8 мс, а в Самая быстрая — за 9,5 мс (на переход черный-белый-черный разгон практически не влияет). Как видно из графиков, без разгона на фронтах переходов всплесков нет, в Быстрее пики появляются, в Самая быстрая пики практически такие же. Для иллюстрации ниже приведены графики полутонового перехода между оттенками 40% и 60% в различных режимах. Для наглядности они построены на одной оси последовательно:

ЖК-монитор Samsung C27A750X, Графики изменения яркости при переходах между полутонами

Визуально даже максимальный разгон не приводит к заметным артефактам.

Задержка вывода изображения относительно ЭЛТ-монитора при VGA-подключении составила 3,2 мс, при HDMI-подключении — 13,5 мс, при беспроводном USB — 34 мс. Еще один довод в пользу того, что играть лучше при подключении к видеовходам VGA или HDMI.

Измерение углов обзора

Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном и горизонтальном направлениях. Диагональное направление в случае TN-матриц не представляет особого интереса, поэтому этот тест мы пропустили.

ЖК-монитор Samsung C27A750X, Углы обзора в вертикальной плоскости ЖК-монитор Samsung C27A750X, Углы обзора в горизонтальной плоскости
В вертикальной плоскости.


В горизонтальной плоскости.


ЖК-монитор Samsung C27A750X, Контрастность ЖК-монитор Samsung C27A750X, Яркость черного поля
Контрастность.


Яркость черного поля.


Уменьшение яркости на 50% от максимального значения:

Направление Угол, градусы
Вертикальное −31/31
Горизонтальное −44/44

Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану в горизонтальном направлении, при этом графики не пересекаются во всем диапазоне измеряемых углов. При отклонении вниз темные оттенки инвертируются, при отклонении вверх инвертируются светлые. Контрастность в диапазоне углов ±82° приближается к отметки 10:1, но так и не опускается ниже.

Для количественной характеристики изменения цветопередачи мы провели колориметрические измерения для белого, серого (127, 127, 127), красного, зеленого и синего, а также светло-красного, светло-зеленого и светло-синего полей во весь экран с использованием установки, подобной той, что применялась в предыдущем тесте. Измерения проводились в диапазоне углов от 0 (датчик направлен перпендикулярно к экрану) до 80° с шагом в 5°. Полученные значения интенсивностей были пересчитаны в отклонение ΔE относительно замера каждого поля при перпендикулярном положении датчика относительно экрана. Результаты представлены ниже:

ЖК-монитор Samsung C27A750X, Сдвиг цвета по вертикали вверхЖК-монитор Samsung C27A750X, Сдвиг цвета по вертикали вниз

ЖК-монитор Samsung C27A750X, Сдвиг цвета в горизонтальной плоскости

В качестве реперной точки можно выбрать отклонение в 45°, что может быть актуальным в случае, например, если изображение на экране рассматривают два человека одновременно. Критерием сохранения правильности цветов можно считать значение ΔE меньше 3.

Из графиков следует, что чистые красный и зеленый цвета меняются несильно, а синий и светлые оттенки претерпевают значительные изменения.

Выводы

Дизайн монитора относительно нейтральный, по картинке он не отличается от типичного современного монитора на матрице TN, а набор основных функций и настроек традиционен для мониторов Samsung. Выделяет этот монитор дополнительная функциональность в виде док-станции, интерфейсы которой, включая передачу изображения, доступны или по обычному проводному USB, или посредством беспроводного адаптера. В целом, по совокупности свойств монитор можно считать универсальным устройством отображения — на нем можно выполнять типичную офисную работу, смотреть фильмы, играть и т. д.

Достоинства:

  • Встроенный USB-концентратор версии 3.0, мост USB—Ethernet, звуковой USB-адаптер с выходом на наушники, возможность вывода изображения на монитор по USB
  • Возможность беспроводного подключения к компьютеру
  • Специальный режим для зарядки внешних устройств
  • Регулируемая подставка
  • Эффективный отключаемый разгон и небольшая задержка вывода при VGA- и HDMI-подключении
  • Яркость регулируется в широком диапазоне без ущерба для качества изображения
  • Поддержка режимов 4:3 и 16:9 с обрезкой краев
  • Русифицированное меню

Недостатки:

  • Не поддерживается 1080p при 24 кадр/с
