ЖК-монитор Philips BDM3470UP


Philips BDM3470UP может быть востребован в тех случаях, когда на экран нужно выводить много информации в виде единого поля, которое неудобно, например, разбивать на несколько мониторов или постоянно прокручивать. В целом, по совокупности характеристик данный монитор допустимо отнести к универсальным моделям, пригодным для выполнения типичной офисной работы, работы с графикой (если достаточно пространства sRGB) и с системами CAD/CAM, для монтажа видео, а также для не очень динамичных игр и просмотра кино. К сожалению, последний варинат слегка дискредитирован тем, что не реализован правильный способ вывода 24 кадр/с, да и с вариантами геометрической трансформации есть некоторые странности.

Дисплей Philips UltraWide 34″ (86 см) расширяет ваши возможности. Широкий экран UltraWide позволяет просматривать изображения большого размера во всех деталях. Работать сразу с несколькими приложениями теперь еще удобнее.
© Philips

Содержание:

Паспортные характеристики, комплект поставки и цена

Тип матрицыIPS (AH-IPS) со светодиодной (WLED) краевой подсветкой
Диагональ86,7 см (34 дюйма)
Отношение сторон21:9 (799,8×334,8 мм)
Разрешение3440×1440 пикселей (WQHD)
Шаг пикселей0,232 мм
Яркость320 кд/м²
КонтрастностьСтатическая 1000:1, динамическая 40 000 000 : 1
Углы обзора178° (гор.) и 178° (верт.) при контрасте > 10:1
Время откликаТипично 14 мс, 5 мс в режиме SmartResponse (от серого к серому — GTG)
Количество отображаемых цветов1,07 млрд (10 бит на цвет)
Интерфейсы
  • Видео/аудиовход HDMI с MHL
  • Видео/аудиовход DisplayPort 1.1/1.2
  • Видеовход DVI-D (Dual Link)
  • Видеовход VGA
  • Аудиовход (гнездо 3,5 мм миниджек)
  • Выход на наушники (гнездо 3,5 мм миниджек)
  • USB 3.0 (гнездо типа B, вход на концентратор)
  • USB 3.0 (гнездо типа А, выход концентратора), 2 шт., один с поддержкой быстрой зарядки
  • USB 2.0 (гнездо типа А, выход концентратора), 2 шт.
  • RS232, сервисный интерфейс, (гнездо 3,5 мм миниджек)
Совместимые видеосигналы HDMI — до 3440×1440/30 Гц (Отчет MonInfo)
DVI-D — до 3440×1440/30 Гц (Отчет MonInfo)
DisplayPort — до 3440×1440/60 Гц (Отчет MonInfo)
VGA — до 2560×1080/60 Гц (Отчет MonInfo)
MHL — до 1920×1080/60 Гц
Акустическая системаВстроенные громкоговорители, 2×3 Вт
Особенности
  • Функции «картинка-в-картинке» и «картинка-рядом-с-картинкой»
  • Заводская калибровка: ΔE<3, равномерность яркости >95%
  • Режим sRGB
  • Подставка: поворот вправо-влево ±170°, наклон 5° вперед и 20° назад, подъем 180 мм, переворот в портретную ориентацию по часовой стрелке
  • 100×100 мм площадка VESA для настенного монтажа
  • Разъем для кенсингтонского замка
Размеры (Ш×В×Г) 828×627×270 мм с подставкой
828×378×62 мм без подставки
Масса 9,46 кг с подставкой
6,52 кг без подставки
Потребляемая мощность65,6 Вт типично, менее 0,4 Вт в режиме ожидания, менее 0,3 Вт в условно выключенном состоянии
Напряжение питания 100—240 В, 50—60 Гц
Комплект поставки (необходимо уточнять перед покупкой)
  • Монитор
  • Комплект подставки: основание и стойка
  • Кабель питания на евровилку
  • Кабель DisplayPort
  • Кабель HDMI
  • Кабель DVI-D (Dual Link)
  • Кабель VGA
  • Аудиокабель 3,5 мм миниджек
  • Отчет о калибровке
  • Краткое руководство пользователя
  • CD-ROM с ПО, драйвером и руководством пользователя
Ссылка на сайт производителяwww.philips.ru
Средняя цена по данным Яндекс.МаркетT-12221540
Предложения по данным Яндекс.МаркетL-12221540-10

Внешний вид

Укажем, что полный код модели рассматриваемого монитора — BDM3470UP/00.

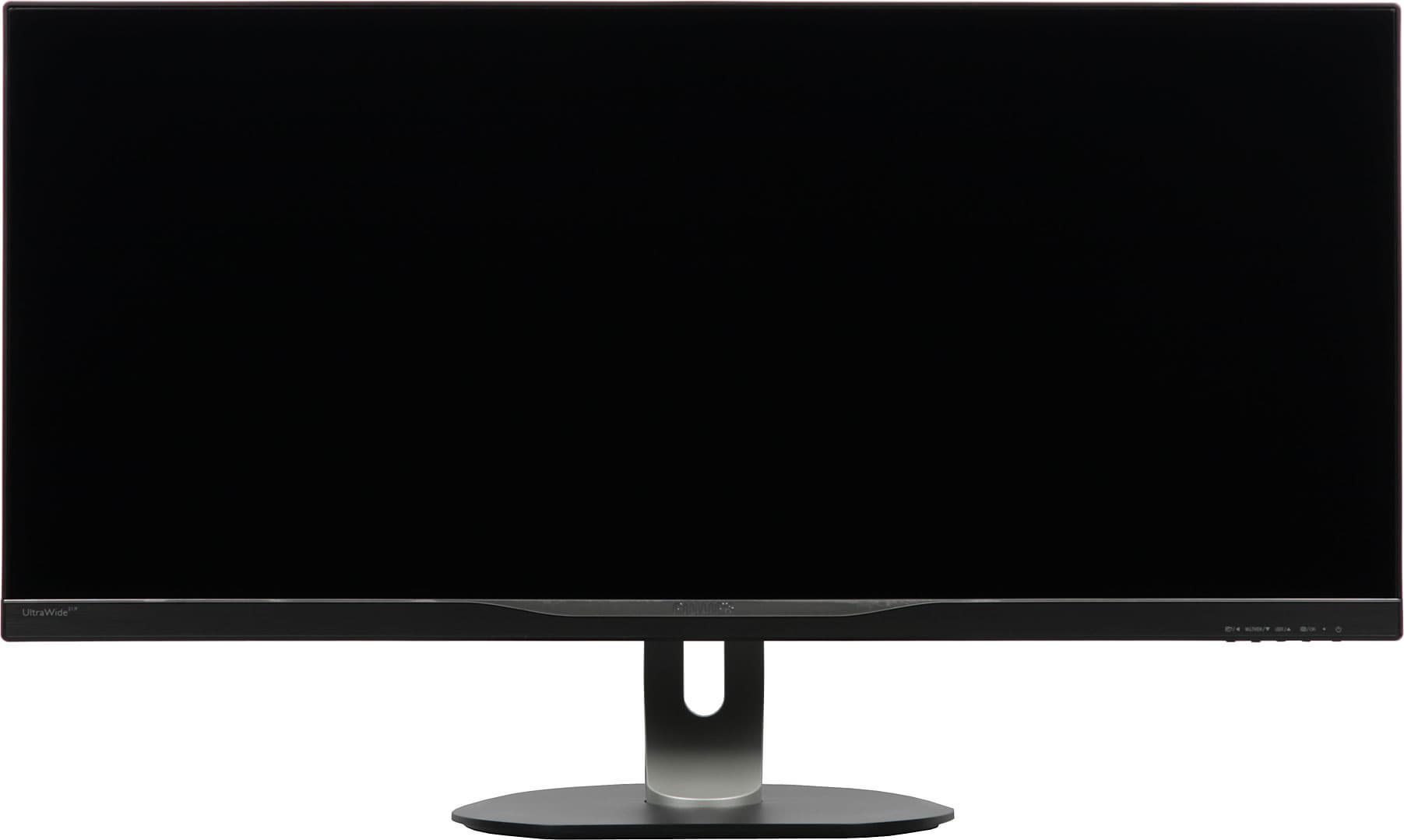

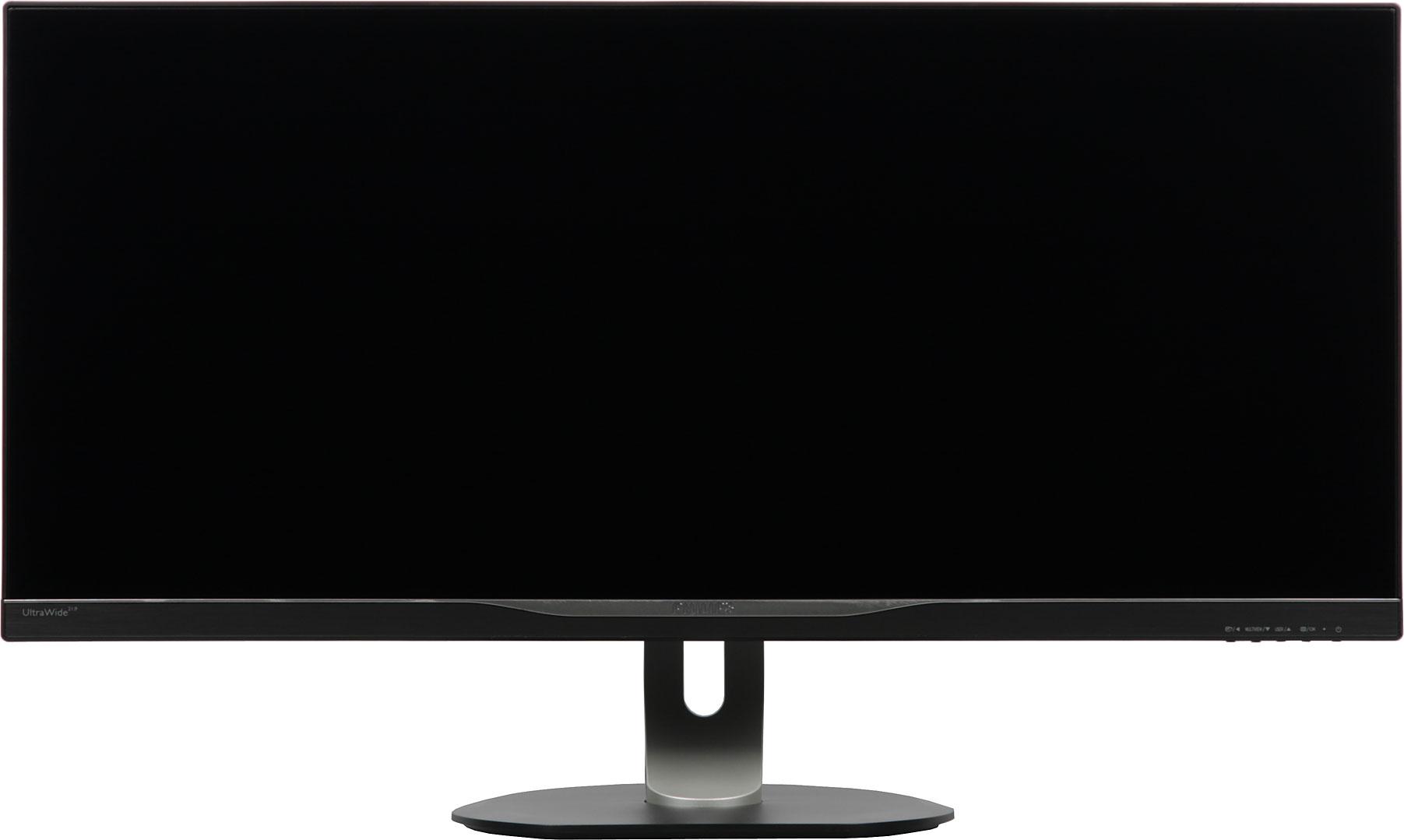

ЖК-монитор Philips BDM3470UP, вид спереди

Дизайн строгий, «профессиональный», без излишеств и украшательства, в основном с черными матовыми пластиковыми панелями корпуса и подставки. Исключение — передняя панель подставки и часть фронтальной рамки под экраном, имеющие серо-серебристое покрытие. Фронтальная поверхность экрана выглядит как монолитная черная матовая (вернее, полуматовая — при прямом отражении видно точечные источники света) поверхность, ограниченная снизу относительно узкой рамкой, а по периметру — узкой окантовкой из пластика. Выведя изображение на экран, можно увидеть, что на самом деле между внешними границами экрана и собственно областью отображения есть поля сверху и с боков порядка 12-13 мм (и до рамки снизу порядка 6 мм). В верхних углах можно увидеть границу между собственно поверхностью матрицы и внешней матовой пленкой.

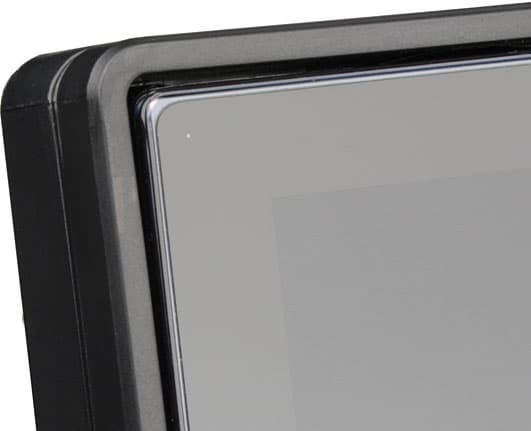

ЖК-монитор Philips BDM3470UP, угол матрицы

Интересно, что в углу на экране была наклейка с предупреждением, что не нужно эту матовую пленку отдирать, видимо, пользователи достаточно часто принимали ее за защитную упаковочную. На нижнем торце ближе к правому углу находятся пять кнопок управления.

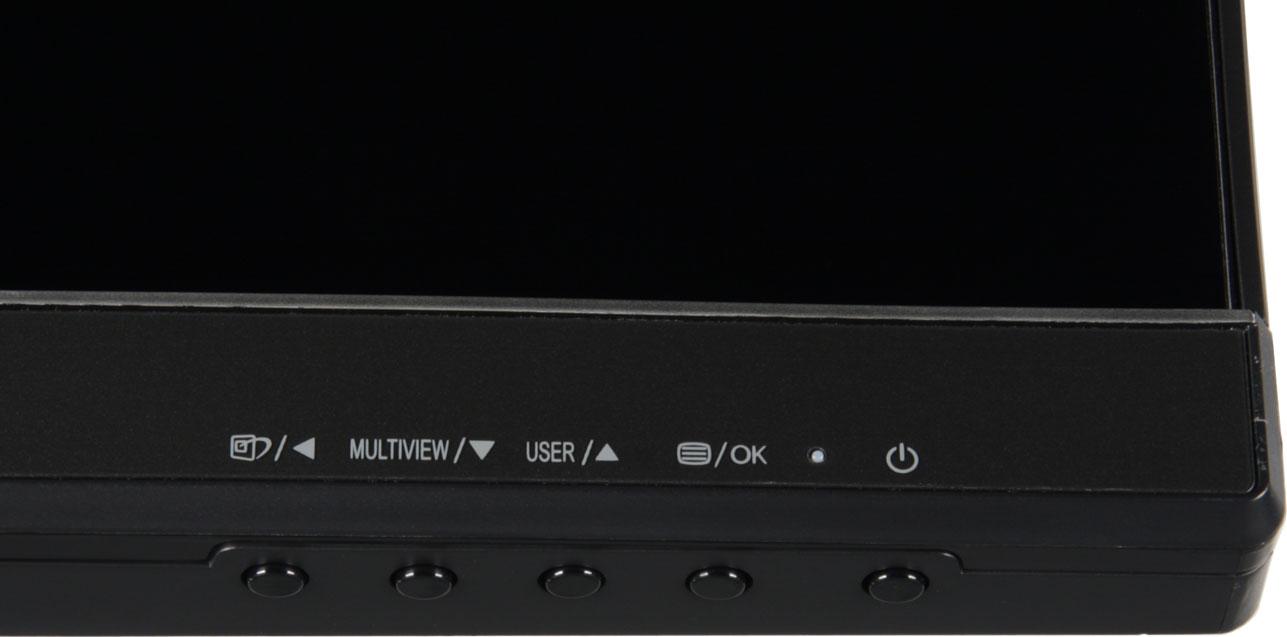

ЖК-монитор Philips BDM3470UP, кнопки

Функции и положение кнопок указаны с помощью значков на фронтальной панели. Крохотный глазок индикатора состояния находится в ряду кнопок перед кнопкой питания. Все интерфейсные разъемы и разъем питания расположены на торцах выступа сзади. На нижнем торце — разъем питания, клавиша питания, видео- и аудиоинтерфейсы, на правом (если смотреть на монитор спереди) — вход и выходы концентратора USB. Подключать кабели к монитору относительно удобно, особенно при перевороте блока экрана в портретную ориентацию. Кроме того, на задней панели можно обнаружить разъем для кенсингтонского замка.

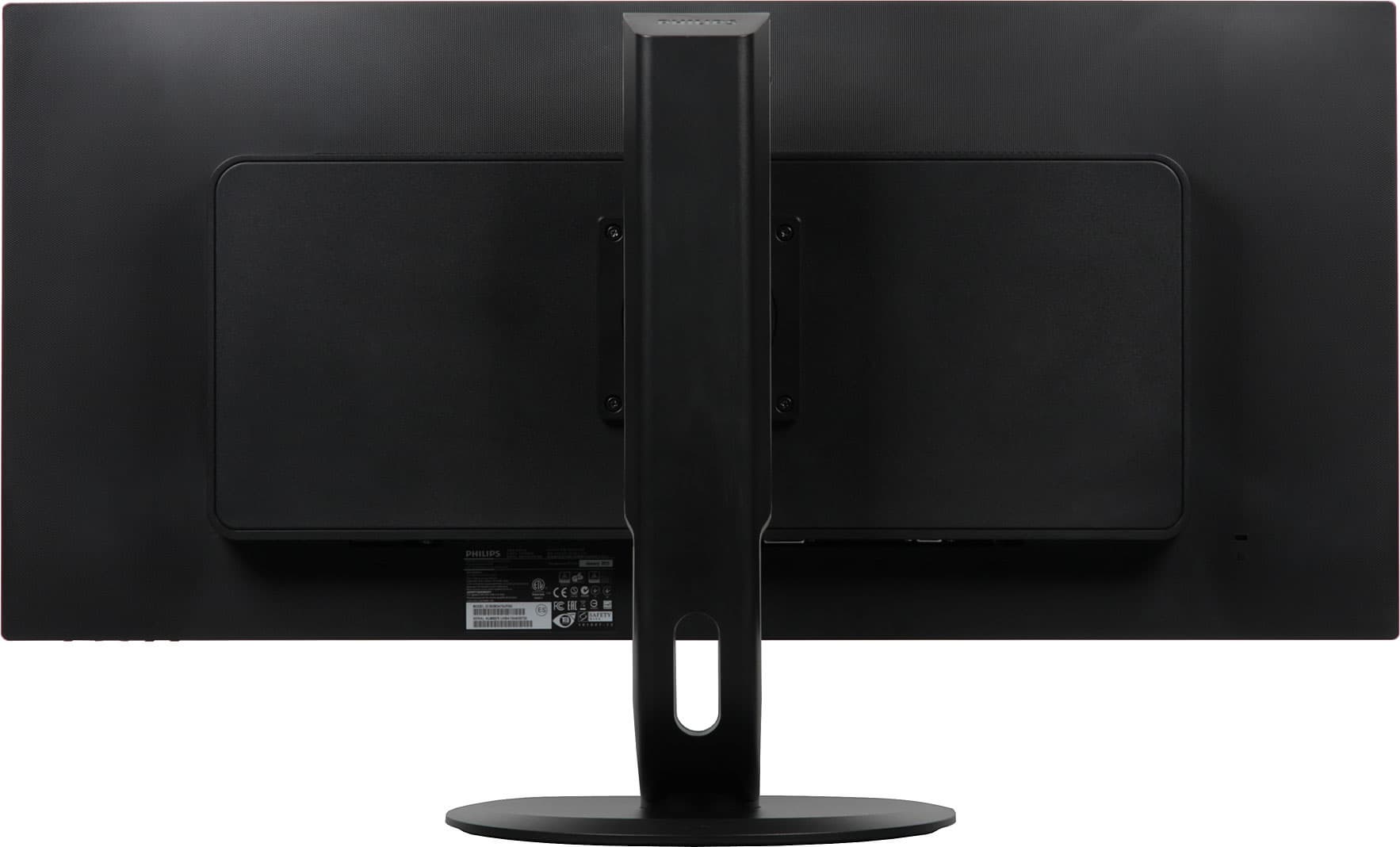

ЖК-монитор Philips BDM3470UP, вид сзади

Вентиляционные решетки расположены на нижнем и верхнем торцах выступа на задней панели. За верхней решеткой можно разглядеть два относительно больших громкоговорителя вытянутой формы в собственных миниатюрных акустических боксах, закрепленных на резиновых стойках. Штатная подставка позволяет блок экрана немного наклонить вперед, отклонить назад, приподнять, перевернуть в портретную ориентацию по часовой стрелке и повернуть вправо-влево.

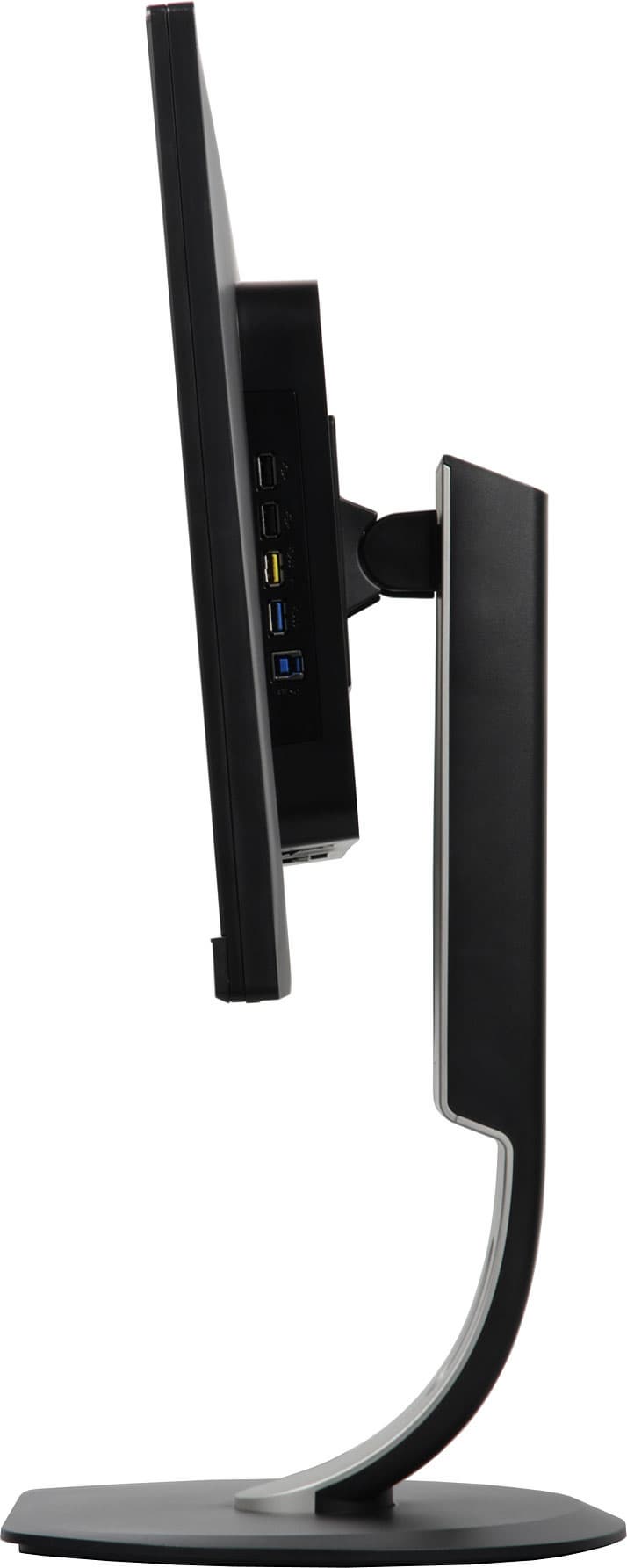

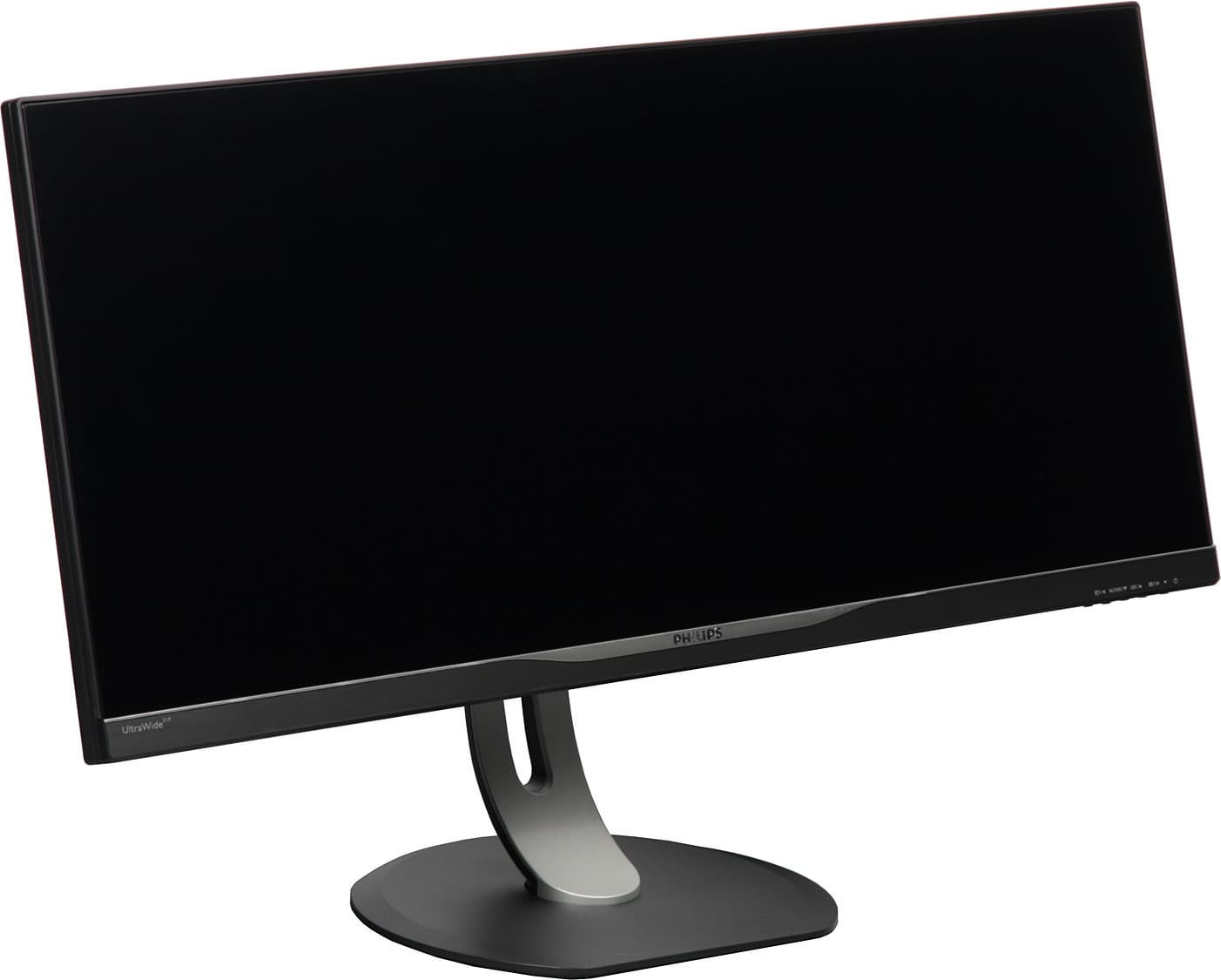

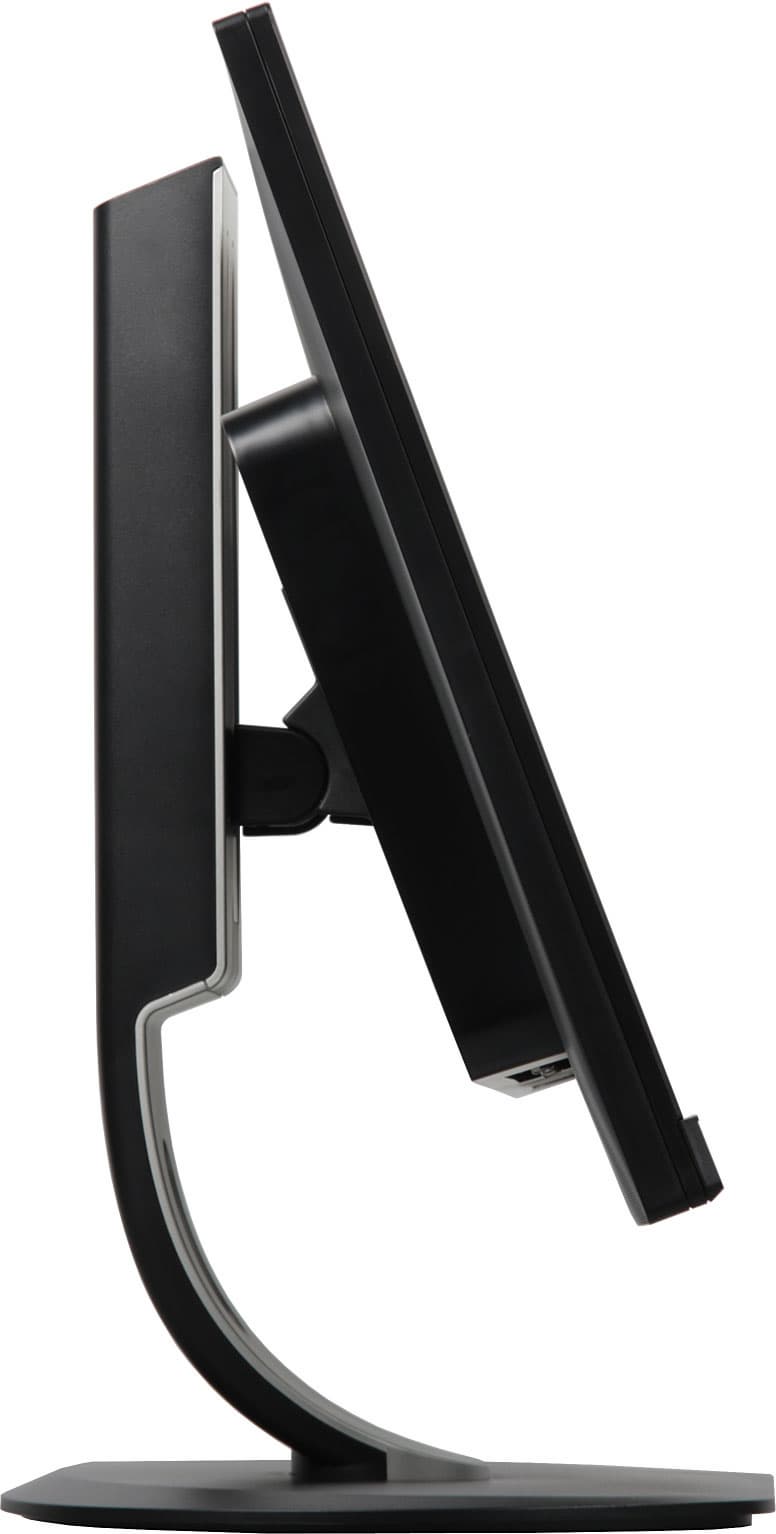

ЖК-монитор Philips BDM3470UP, вид сбоку    ЖК-монитор Philips BDM3470UP, вид сбоку

Стойка имеет фиксированную высоту, но подпираемый пружиной механизм с рельсовым шариковым подшипником обеспечивает вертикальное перемещение шарнира, на который крепится блок экрана. В итоге легким движением руки экран можно установить на нужную высоту. Основание подставки относительно большое по площади, но оно в основном плоское и горизонтальное, что повышает эффективность использования рабочей площади стола.

ЖК-монитор Philips BDM3470UP, общий вид

Монитор стоит на подставке очень устойчиво. Конструкция подставки достаточно жесткая. Снизу ее основание усилено профильной пластиной из толстой стали. Собственно все несущие элементы также металлические. По периметру основания подставки наклеены резиновые ножки-таблетки — предотвращают скольжение монитора на гладких поверхностях и образование на них царапин при перемещении монитора.

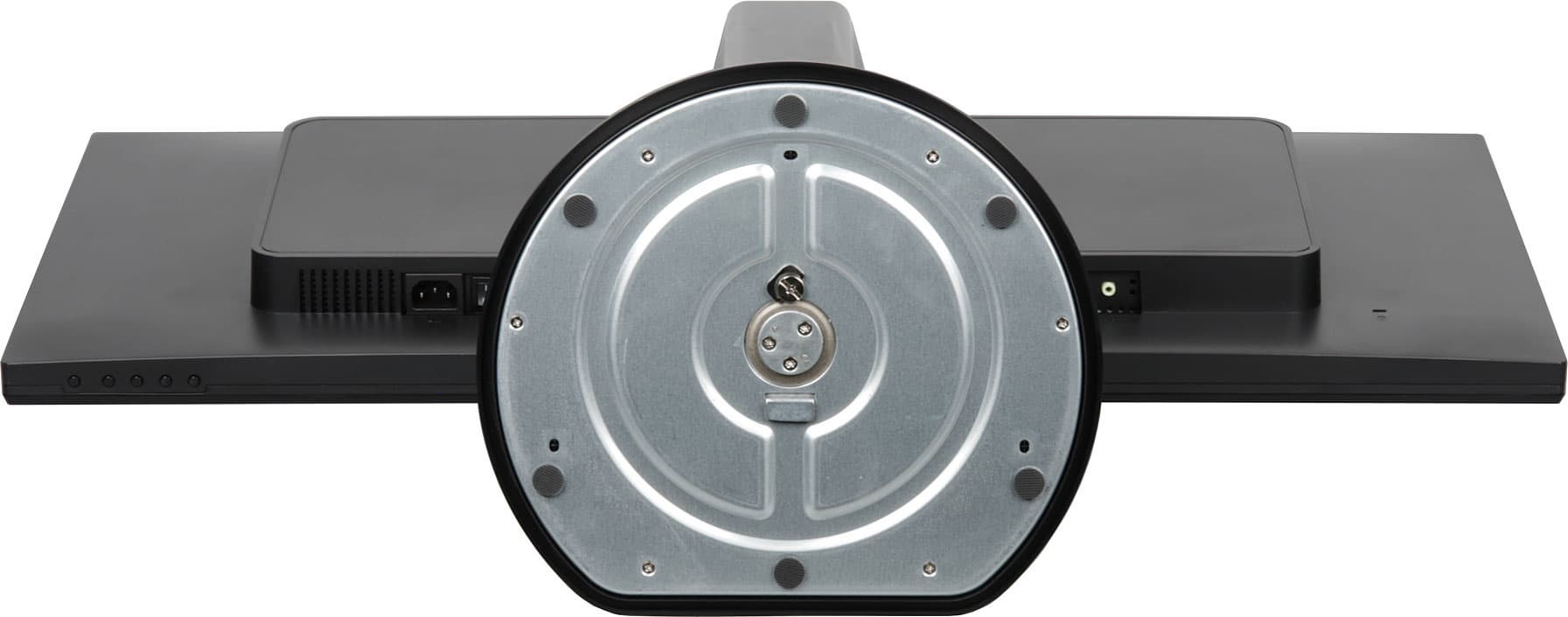

ЖК-монитор Philips BDM3470UP, вид снизу

Кабели, идущие от разъемов монитора, можно пропустить через овальное отверстие в стойке подставки. При необходимости подставку можно отсоединить и закрепить блок экрана на VESA-совместимом кронштейне (площадка 100 на 100 мм).

Продается монитор в не очень большой скромно оформленной коробке из прочного гофрированного картона. Переносить упакованный в коробку монитор лучше вдвоем, ухватившись за боковые прорезные ручки.

ЖК-монитор Philips BDM3470UP, коробка

Коммутация

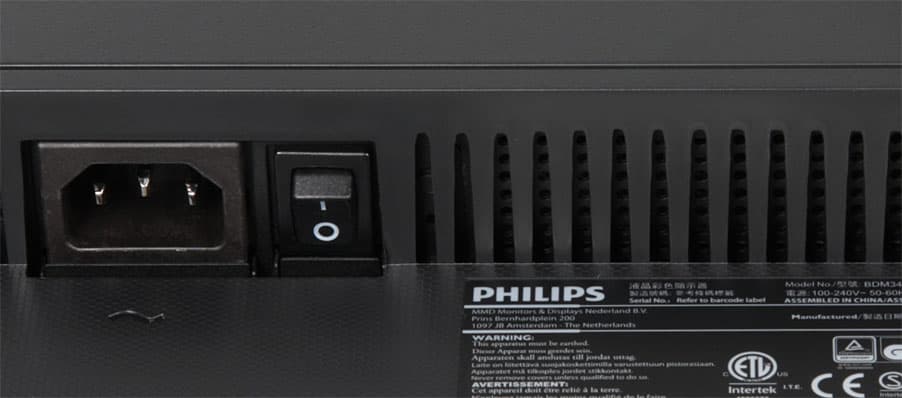

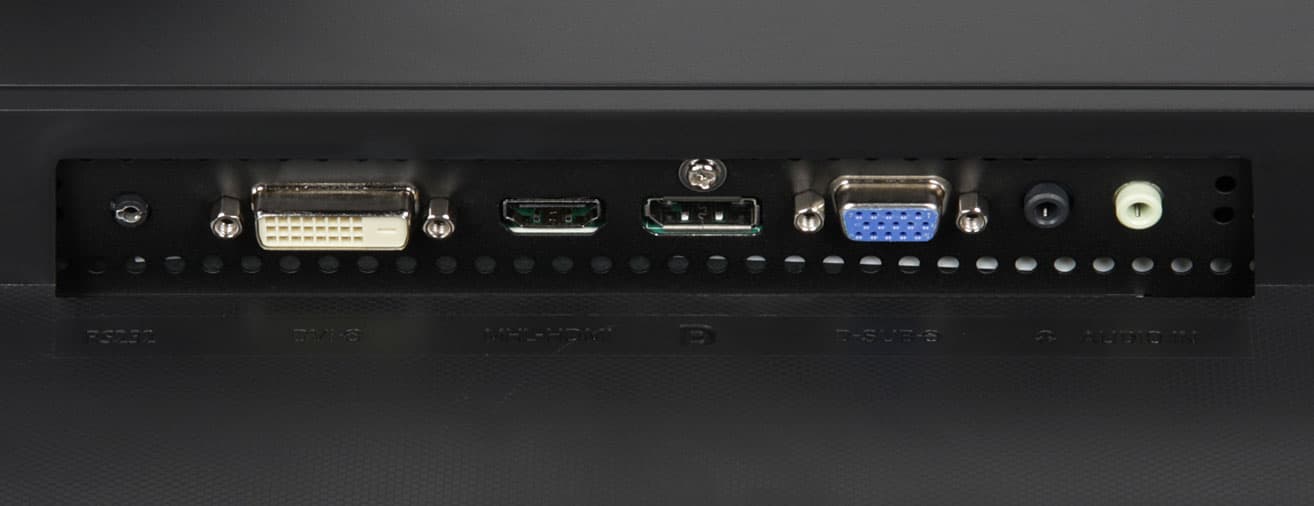

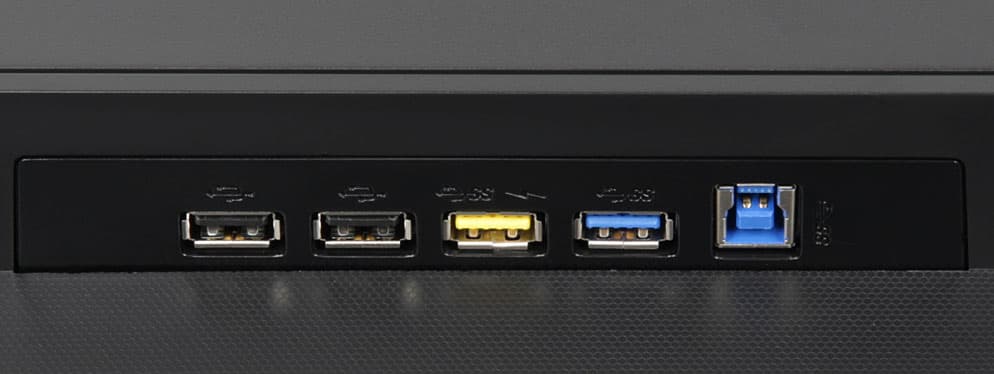

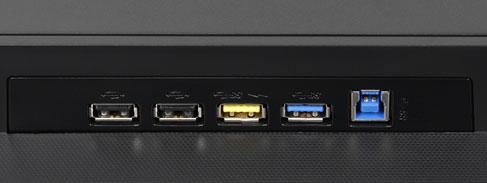

ЖК-монитор Philips BDM3470UP, разъемы

ЖК-монитор Philips BDM3470UP, разъемы

ЖК-монитор Philips BDM3470UP, разъемы

Монитор оснащен четырьмя видеовходами: DisplayPort, HDMI, DVI-D и даже VGA. Источник сигнала можно выбирать вручную в основном или в коротком меню, также есть и автоматический поиск активного подключения.

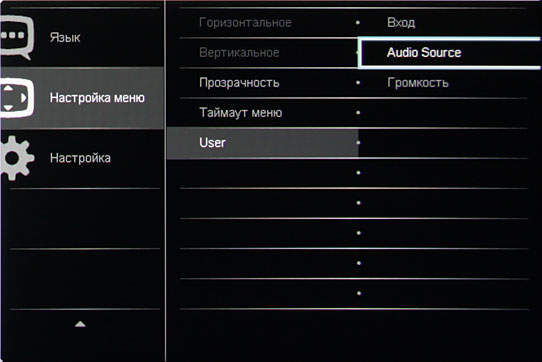

ЖК-монитор Philips BDM3470UP, меню установок

Вход HDMI допускает подключение по MHL с заявленной поддержкой сигнала до Full HD при 60 кадр/с. Вот только соответствующий кабель-переходник с HDMI на Micro-USB пользователю придется где-то еще купить. Все цифровые входы принимают сигнал до 3440×1440 пикселей, но только в случае DisplayPort при этом поддерживается до 60 Гц кадровой частоты (при выборе режима с версией 1.2), DVI-D и HDMI в этом разрешении работают максимум с кадровой частотой в 30 Гц. Аналоговый VGA-вход поддерживает максимум 2560×1080 при 60 Гц кадровой частоты. Входы HDMI и DisplayPort способны принимать цифровые аудиосигналы (только PCM стерео), которые выводятся после преобразования в аналоговый вид на встроенные громкоговорители или через гнездо миниджек 3,5 мм. К этому гнезду можно подключить внешнюю активную акустическую систему или наушники. При работе с источником аналогового звука нужно задействовать второй разъем миниджек 3,5 мм. Встроенные громкоговорители звучат согласно их размерам и акустическому окружению — достаточно громко для сидящего перед монитором пользователя, даже с зачатками низких частот, без выраженных перегрузок даже на максимальной громкости, с различимым стереофоническим эффектом, но все же с выраженным «пластиковым» призвуком из-за резонансов корпуса. Мощности выхода на наушники хватило, чтобы в 32-омных наушниках с чувствительностью 112 дБ был небольшой запас громкости. Качество звука в наушниках в принципе неплохое — звук чистый, воспроизводится широкий диапазон частот, в паузах шума не слышно.

В монитор встроен USB(3.0)-концентратор с двумя входами и четырьмя выходами — два тоже 3.0, из которых один поддерживает режим быстрой зарядки (не указано, какой именно вариант реализован) и еще два, но уже версии 2.0. Подключать периферию к этим выходам относительно удобно.

Меню, управление, локализация, дополнительные функции и ПО из комплекта

Индикатор состояния не ярче, чем требуется. Он светится белым при работе монитора, плавно мигает белым в режиме ожидания и не горит, когда монитор (условно) выключен. Если монитор работает и на экране нет меню, то при первом нажатии на первую (слева направо) кнопку выводится список с профилями SmartImage, на вторую — список функций изображения от двух источников, на третью — список входов, или источников звука, или ползунок громкости в зависимости от выбранного пользователем режима работы этой кнопки (список User в меню установок), на четвертую — выводится основное меню настроек.

ЖК-монитор Philips BDM3470UP, меню установок

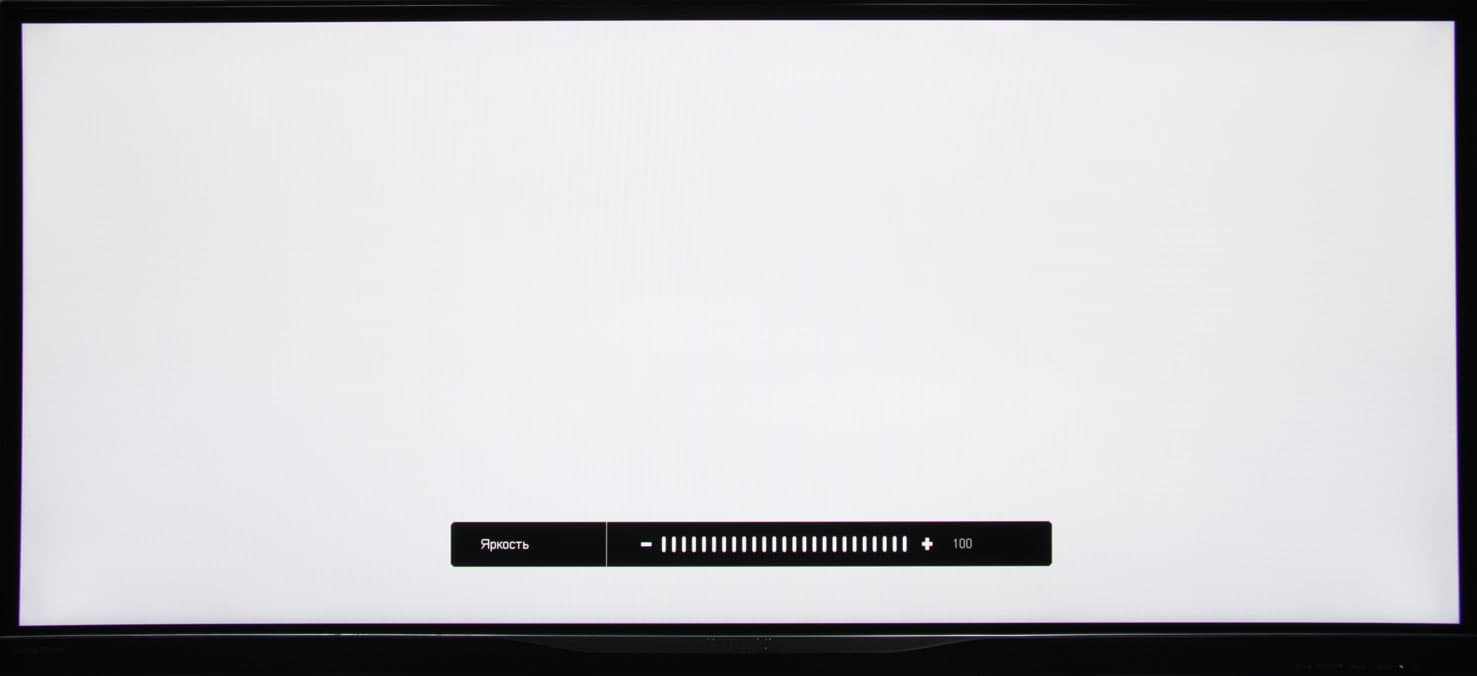

При настройке некоторых параметров изображения, основное меню убирается с экрана, остается только ползунок с настройкой, что облегчает оценку производимых изменений.

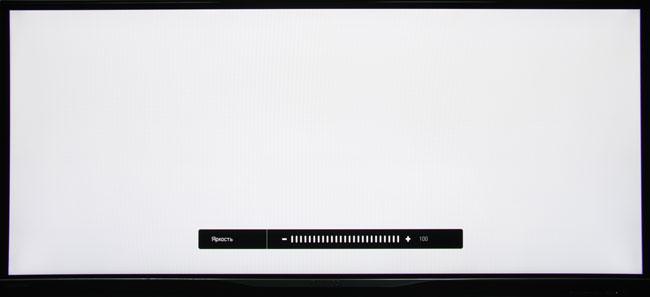

ЖК-монитор Philips BDM3470UP, меню установок

В шкалах-ползунках, правда, подсвеченные штрихи несильно отличаются от неподсвеченных, что затрудняет беглую оценку значения настройки, но хотя бы цифровое значение выводится. Настраивается прозрачность фона и задержка автоматического выхода из меню. Присутствует русская версия экранного меню.

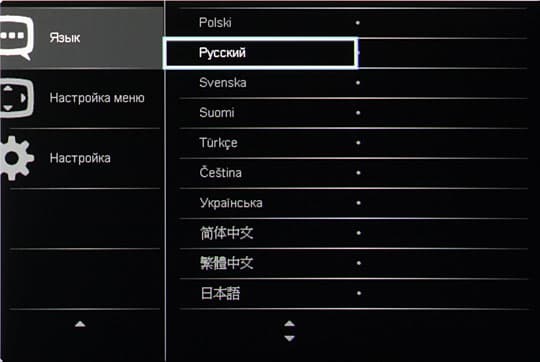

ЖК-монитор Philips BDM3470UP, меню установок

Кириллический шрифт относительно ровный и читаемый. Качество перевода на русский язык среднее, есть непереведенные места и наоборот, зачем-то переведены некоторые «фирменные» названия. К монитору прилагается краткое руководство, где есть вариант текста на русском языке. Все остальное — драйвера, ПО и полные версии руководства — находятся на CD-ROM, включенным в комплект поставки. В Сети на странице данной модели в разделе поддержки мы нашли ссылки на PDF-файл с руководством на русском языке, а также на архивы с ПО и драйвером.

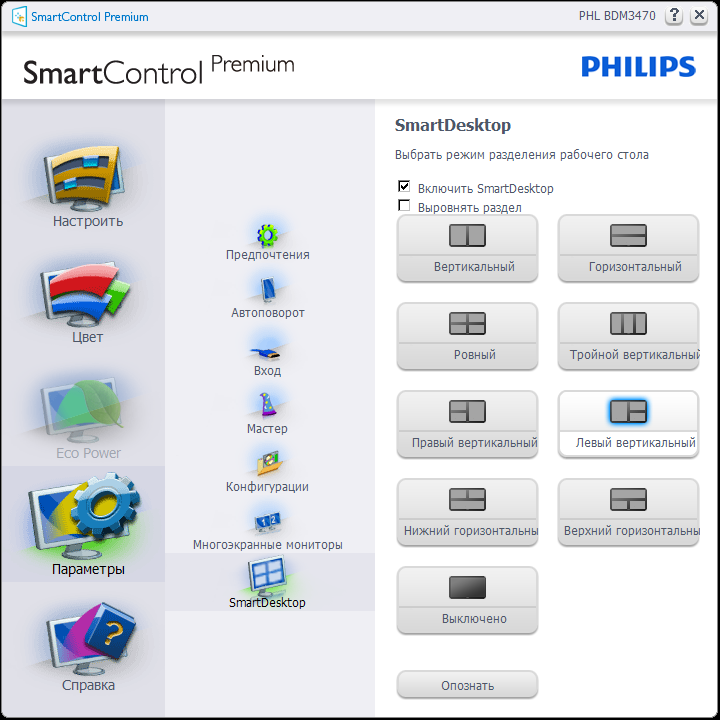

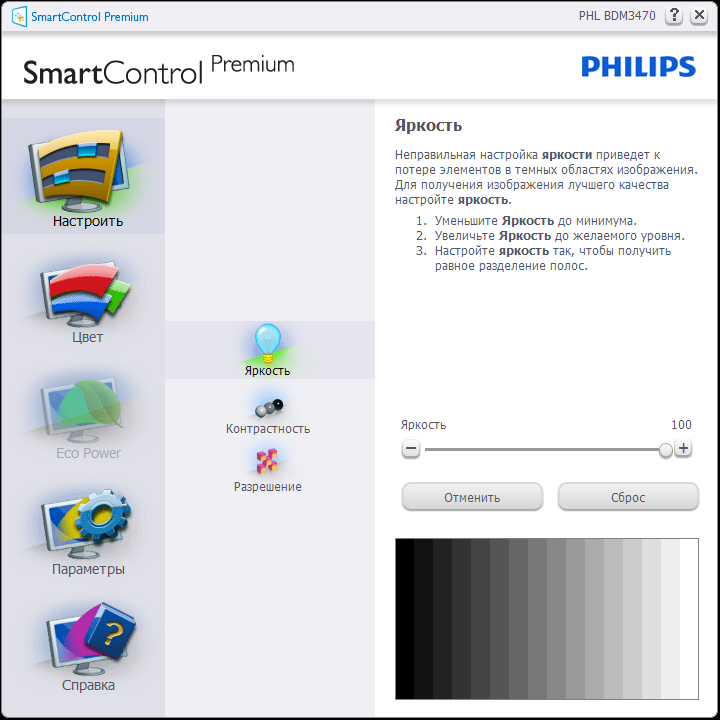

Дополнительное программное обеспечение представлено программой SmartControl, позволяющей настраивать монитор с компьютера и предоставляющей ряд дополнительных функций.

ЖК-монитор Philips BDM3470UP, SmartControl

Что-то в этой программе работает хорошо, что-то не очень. Есть русский вариант интерфейса. Особенно полезной мы считаем функцию SmartDesktop, помогающей распределять окна на рабочем столе. Ее настройки можно вызвать и с помощью значка в трее.

ЖК-монитор Philips BDM3470UP, SmartControl


Настроек относительно много. Есть несколько предустановленных профилей.

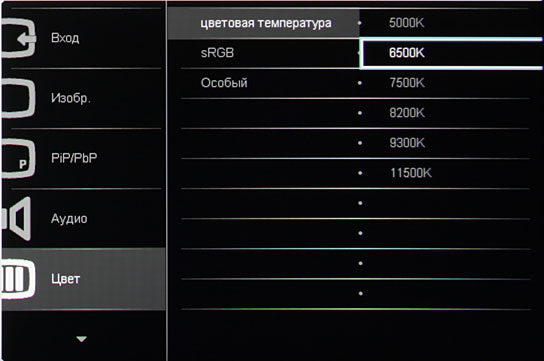

ЖК-монитор Philips BDM3470UP, меню установок

Цветовой баланс регулируется или выбором предустановленного профиля с определенной цветовой температурой, или ручной регулировкой интенсивностей трех цветов, а при выборе варианта sRGB монитор по версии производителя должен наилучшим образом соответствовать стандартным требованиям.

ЖК-монитор Philips BDM3470UP, меню установок

Присутствуют и другие настройки, влияющие на цвета, в том числе регулировки оттенка и насыщенности шести основных цветов. При выбранном режиме умный контраст (или SmartContrast) включается динамическое управление яркостью (яркость повышается для светлых сцен и понижается для темных).

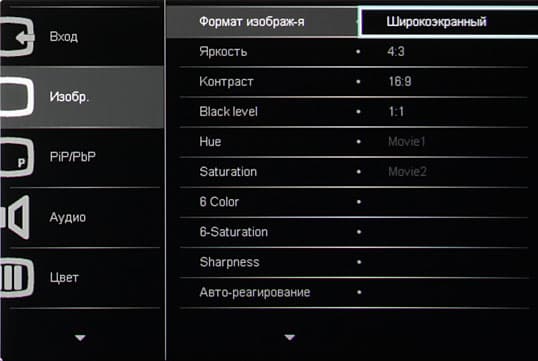

Режимов геометрической трансформации шесть: выполняется принудительное растягивание картинки на всю площадь экрана; изображение увеличивается до горизонтальных границ экрана с трансформацией к пропорциям 4:3; тоже, но пропорции 16:9; картинка выводится один-к-одному по пикселям в центре экрана; изображение для сигнала 16:9 (например, 1080p) пропорционально увеличивается до вертикальных границ так, что на экране остается часть изображения с пропорциями 21:9, но зачем-то с небольшим сдвигом вниз; то же, что и предыдущий вариант, но изображение немного поджато к верху так, что теперь нет сдвига, но и пропорции немного искажаются.

ЖК-монитор Philips BDM3470UP, меню установок

В итоге получается какая-то глупость. Например, картинку Full HD с фактическим форматом 2,35:1 (Казино Рояль) можно вывести на всю ширину экрана, но при этом сверху будет узкая черная полоса, а снизу изображение будет чуть подрезано:

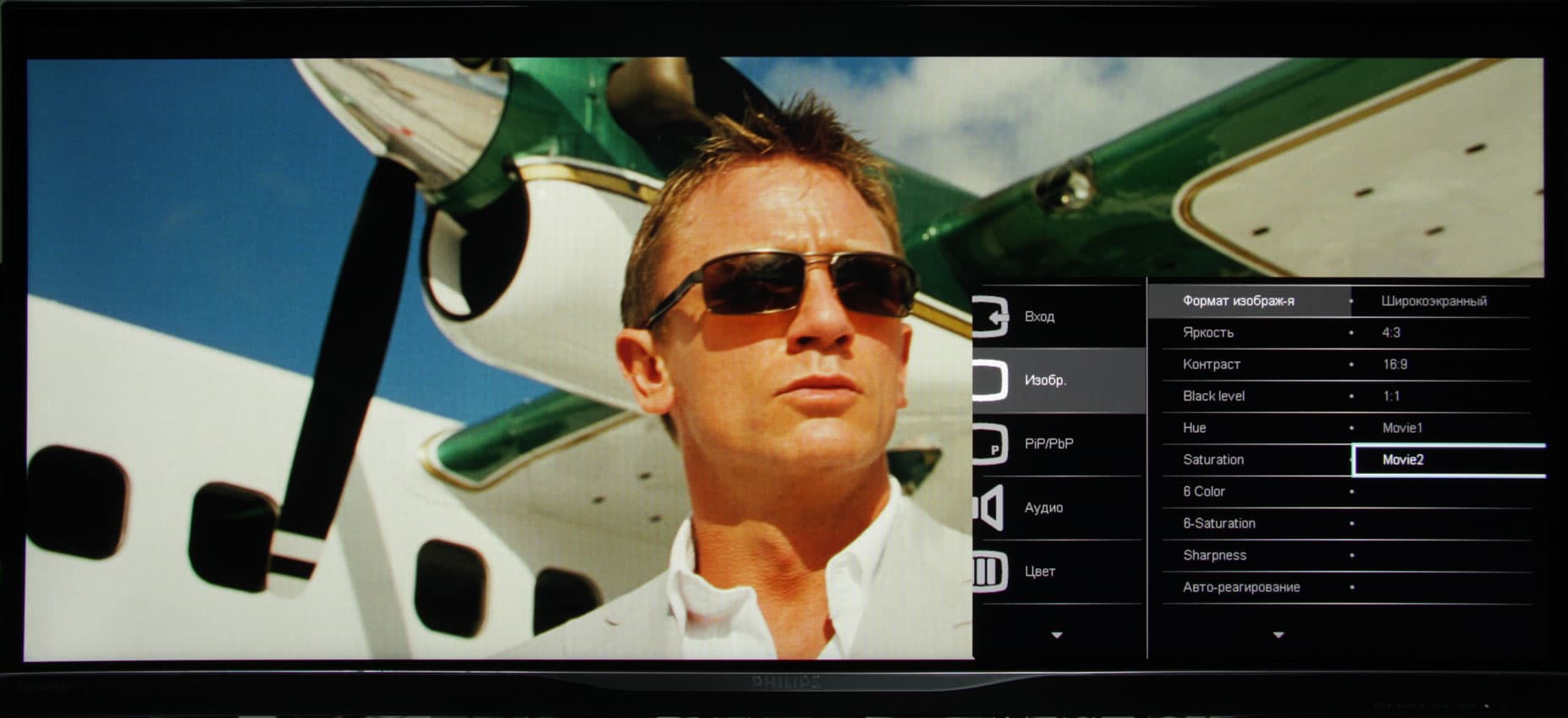

ЖК-монитор Philips BDM3470UP, режим Movie2

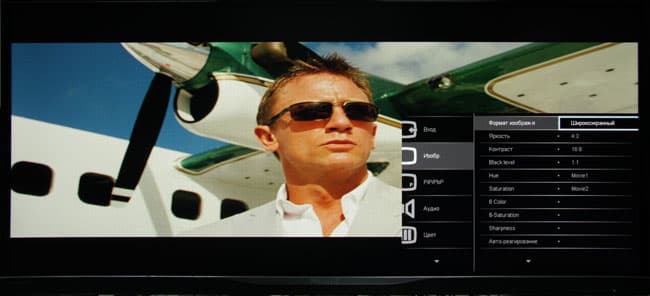

Сравним все варианты трансформации (для смены картинки кликните по ней):

Широкоэкранный
ЖК-монитор Philips BDM3470UP. Виды трансформации.

Чем руководствовались разработчики микропрограммы к монитору, остается загадкой. При активации режима Over Scan картинка немного увеличивается, так что по периметру чуть-чуть обрезается (на 2,5% примерно). Присутствует функция двойного изображения картинка-в-картинке PiP и картинка-рядом-с-картинкой PbP. В случае PbP экран делится на две равные области справа и слева и в каждой изображение выводится с сохранением исходных пропорций с увеличением до границ половинки экрана. К сожалению, в этом режиме мы не смогли получить два изображения от двух источников с выводом пиксель в пиксель, так как входное разрешение 1720×1440, по всей видимости, не поддерживается.

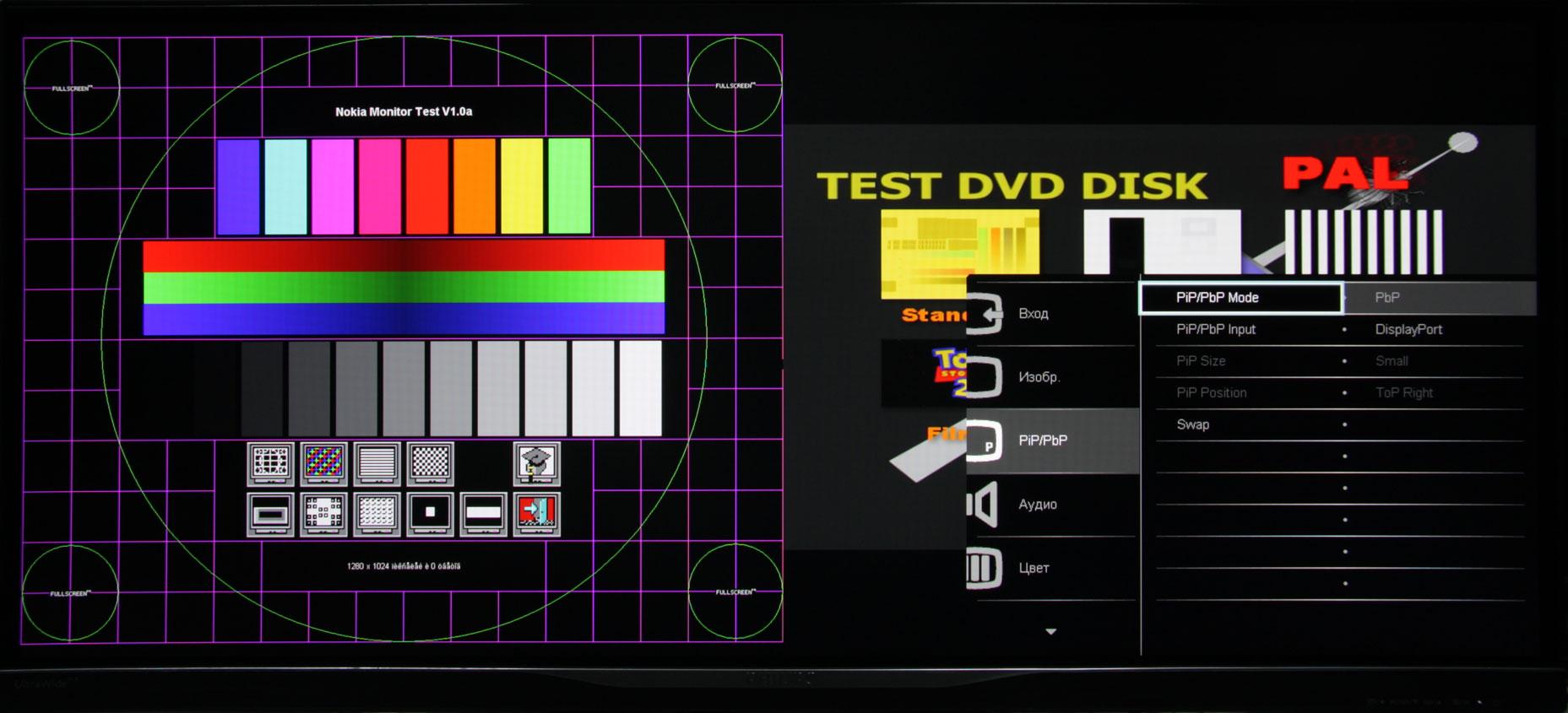

ЖК-монитор Philips BDM3470UP, PbP

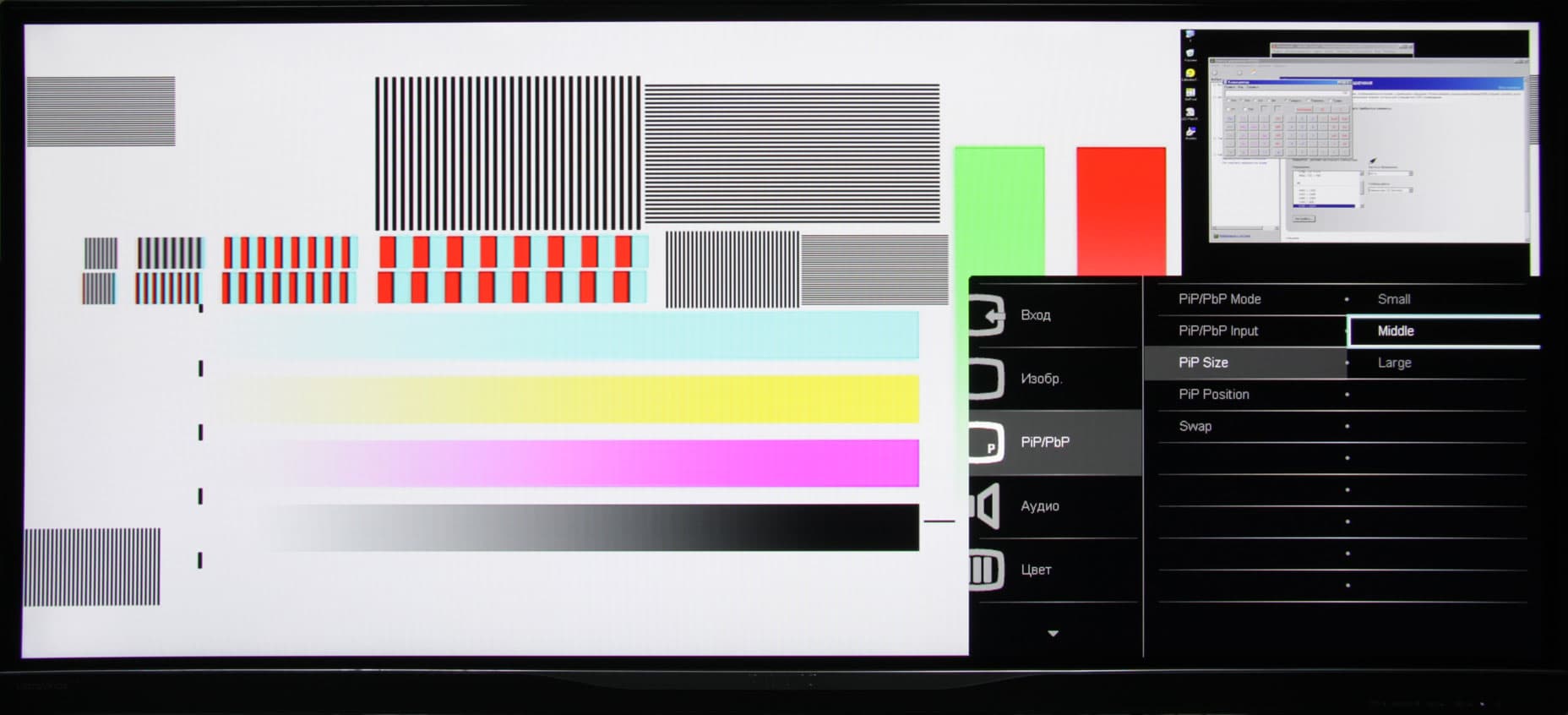

В режиме PiP изображение дополнительного окна выводится в правом верхнем или правом нижнем углу в одном из трех размеров. Для большого размера мы получили вывод пиксель-в-пиксель для дополнительного окна при разрешении видеосигнала для него в 1024 на 768 пикселей, для среднего размера — 800 на 600, для малого вывода пиксель-в-пиксель добиться не удалось.

ЖК-монитор Philips BDM3470UP, PbP

В случае VGA-, HDMI- и DVI-подключения есть небольшой неустранимый завал в тенях — один два ближайших к черному оттенков по яркости от него не отличаются. Несмотря на заявления производителя о поддержке отображения 1,07 млрд оттенков, в случае DisplayPort (в режиме 1.2) и профессиональной видеокарты мы не получили 10 бит на цвет, только 8.

Кинотеатральные режимы работы мы тестировали с использованием Blu-ray-плеера Sony BDP-S300. Проверялась работа по HDMI. Монитор воспринимает сигналы 576i/p, 480i/p, 720p, 1080i и 1080p при 50 и 60 кадр/с. 1080p при 24 кадр/с поддерживается, но кадры в этом режиме выводятся с отношением длительности как 2:3. В случае чересстрочных сигналов изображение выводится по полям. Тонкие градации оттенков различаются как в светах, так и в тенях для стандартного диапазона видео (завалом на один оттенок в тенях можно пренебречь). Яркостная и цветовая четкости очень высокие и определяются только типом видеосигнала. Интерполяция низких разрешений и Full HD к разрешению матрицы выполняется без значимых артефактов. В случае сигналов 1080p при 50 и 60 кадр/с (но не 24 кадр/с и только при цветоразностном кодировании цвета) на динамичных сценах проявляется эффект разделения экрана на две половинки, что может быть признаком того, что обработку изображения выполняют два процессора. Если это так, то не стоит ожидать малых времен задержки вывода.

«Кристаллический» эффект выражен настолько слабо, что можно признать его отсутствие, есть только незначительная вариация яркости и цветового тона в масштабе соседних пикселей. Матовость поверхности матрицы позволяет работать с комфортом в случае типичного варианта расположения монитора, пользователя и светильников в помещении.

Тестирование ЖК-матрицы

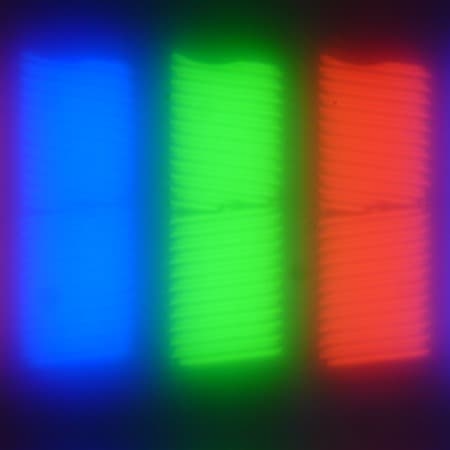

Микрофотографии матрицы

Четкое изображение структуры пикселей из-за матовой поверхности получить не удается, но IPS распознать можно:

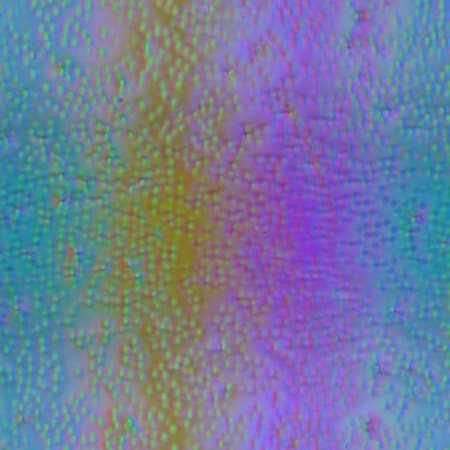

ЖК-монитор Philips BDM3470UP, Микрофотографии матрицы

Фокусировка на поверхности экрана выявила хаотично расположенные микродефекты поверхности, отвечающие собственно за матовые свойства:

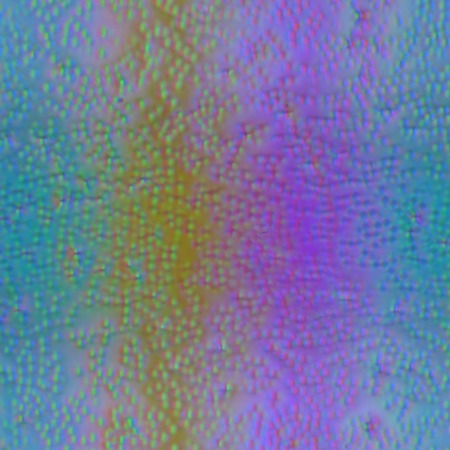

ЖК-монитор Philips BDM3470UP, Микрофотографии матрицы

Зерно этих дефектов в несколько раз меньше размеров субпикселей (масштаб двух приведенных выше фотографий одинаковый), поэтому фокусировка на микродефектах и «перескок» фокуса по субпикселям при изменении угла зрения выражены слабо, из-за этого нет и «кристаллического» эффекта.

Оценка качества цветопередачи

Для оценки характера роста яркости на шкале серого мы измерили яркость 17 оттенков серого при различных значениях параметра Gamma. На графике ниже приведены полученные гамма-кривые (число в скобках — показатель аппроксимирующей степенной функции, там же — коэффициент детерминации, указывающий на степень близости кривой к степенной функции):

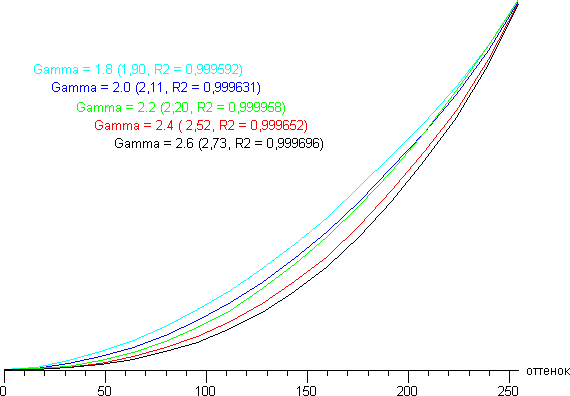

ЖК-монитор Philips BDM3470UP. Гамма-кривые.

Реальная гамма-кривая ближе всего к стандартной при значении Gamma = 2,2 (наши ожидания оправдались), поэтому далее мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255) именно при этом значении. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

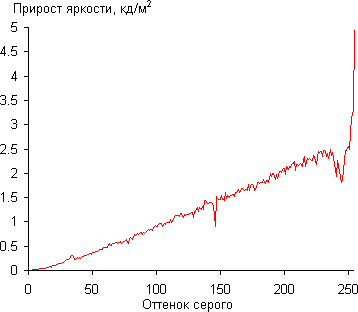

ЖК-монитор Philips BDM3470UP, Дифференциальная гамма-кривая

Рост прироста яркости равномерный, за исключением белого, яркость которого неоправданно выше соседнего оттенка. При этом каждый следующий оттенок значимо ярче предыдущего, даже в самой темной области:

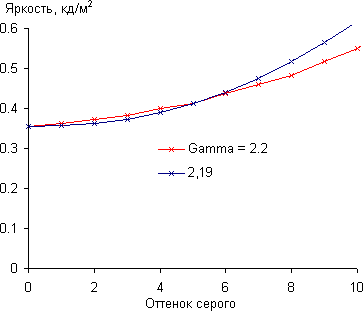

ЖК-монитор Philips BDM3470UP, Гамма-кривая, начальный участок

Аппроксимация полученной гамма-кривой дала показатель 2,19, что практически равно стандартному значению 2,2. При этом аппроксимирующая степенная функция мало отклоняется от реальной гамма-кривой:

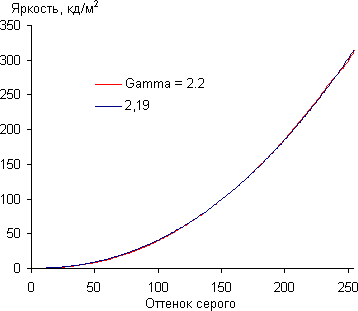

ЖК-монитор Philips BDM3470UP, Гамма-кривая

Для оценки качества цветопередачи использовали спектрофотометр i1Pro 2 и комплект программ Argyll CMS (1.5.0).

Цветовой охват немного отличается от sRGB:

ЖК-монитор Philips BDM3470UP, цветовой охват

Впрочем, отклонения координат первичных цветов от вершин sRGB не очень большие, поэтому визуально цвета на этом мониторе имеют естественную насыщенность. Ниже приведен спектр для белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов):

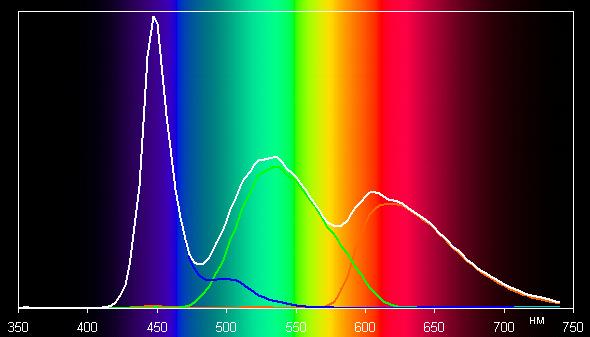

ЖК-монитор Philips BDM3470UP, спектр

Такой спектр с относительно узким пиком синего и с широкими горбами зеленого и красного цветов характерен для мониторов, в которых используется белая светодиодная подсветка с синим излучателем и желтым люминофором.

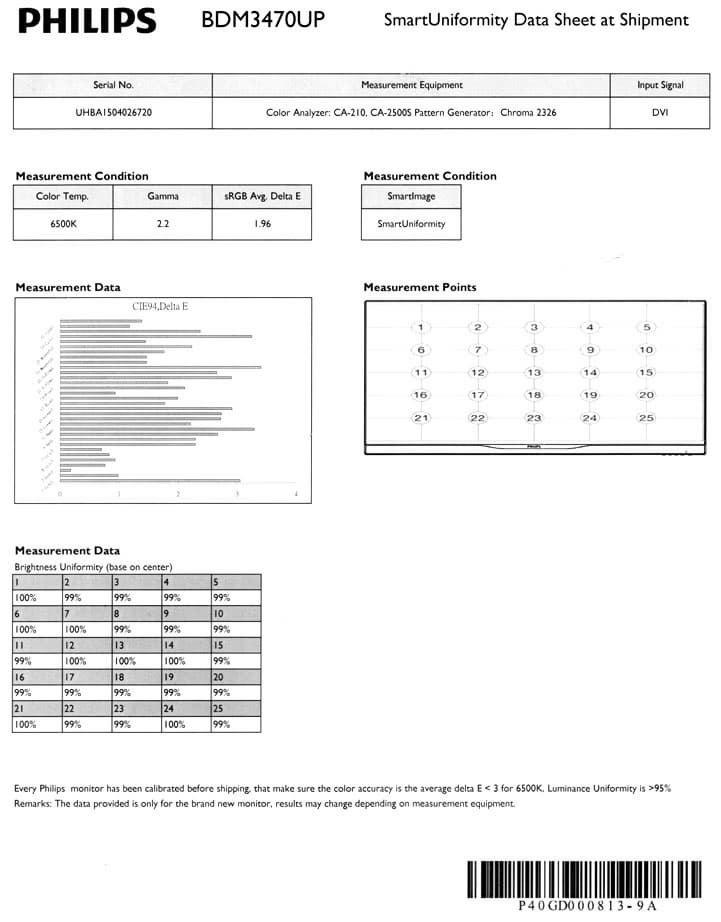

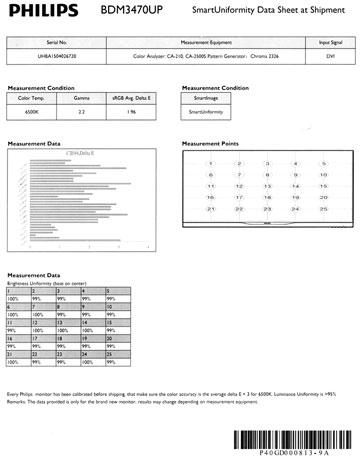

Отметим, что производитель заявляет, что каждый монитор проходит заводскую калибровку, и в доказательство прилагается соответствующий отчет:

ЖК-монитор Philips BDM3470UP, отчет

Цветопередача даже при выборе предустановленного профиля sRGB немного отличается от стандартной, поэтому мы попытались вручную скорректировать цвета, регулируя усиление трех основных цветов. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) в случае профиля sRGB и после ручной коррекции:

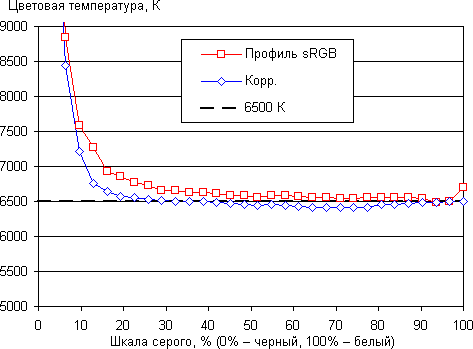

ЖК-монитор Philips BDM3470UP, цветовая температура

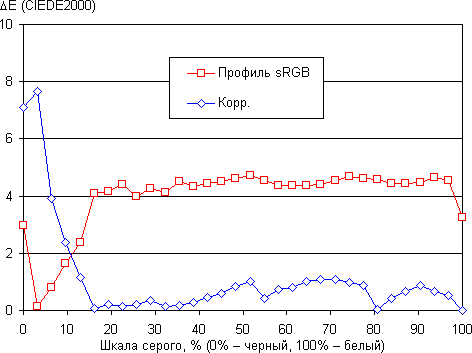

ЖК-монитор Philips BDM3470UP, дельта E

Самый близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая. Ручная коррекция (RGB — 97/92/100) несколько улучшила цветопередачу, так как ΔE существенно уменьшилась. Отметим, что для большинства типичных сценариев использования этого монитора качество цветопередачи будет достаточно хорошим в варианте «из коробки».

Измерение равномерности черного и белого полей, яркости и энергопотребления

Измерения яркости проводились в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены, настройки монитора установлены в значения, обеспечивающие максимальную яркость и контрастность). Контрастность вычислялась, как отношение яркости полей в измеряемых точках.

Параметр Среднее Отклонение от среднего
мин., % макс., %
Яркость черного поля 0,35 кд/м² −13 23
Яркость белого поля 310 кд/м² −7,7 7,9
Контрастность 880:1 −25 7,2

Равномерность белого хорошая, а черного, и как следствие, контрастности — заметно хуже. Контрастность для данного типа матриц нормальная. Визуально черное поле более-менее равномерное на всей площади экрана, так как нет резкого изменения яркости. Фотография ниже это демонстрирует:

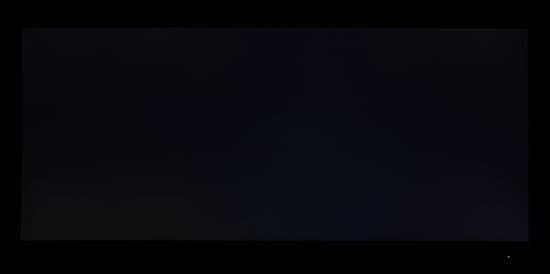

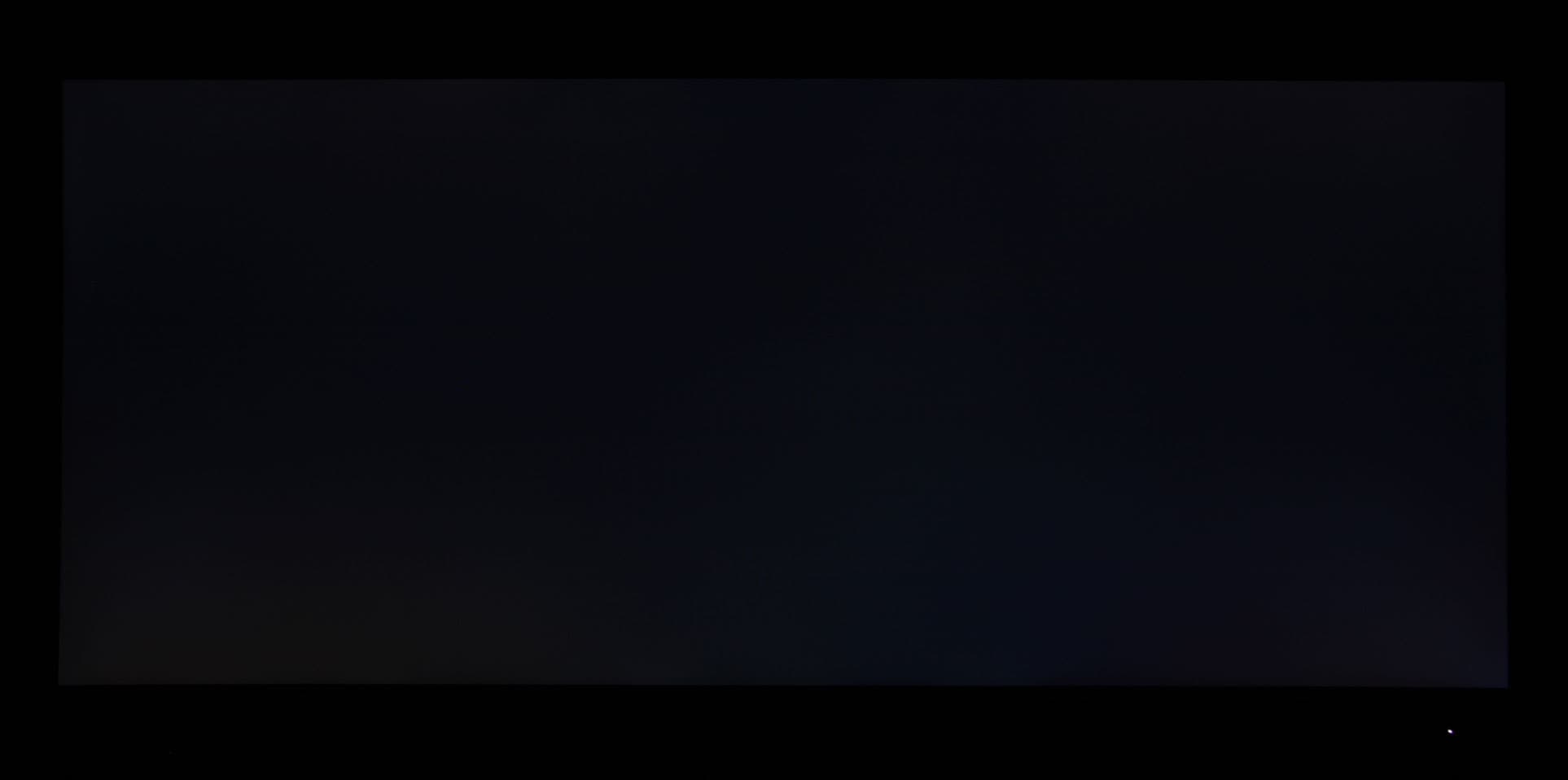

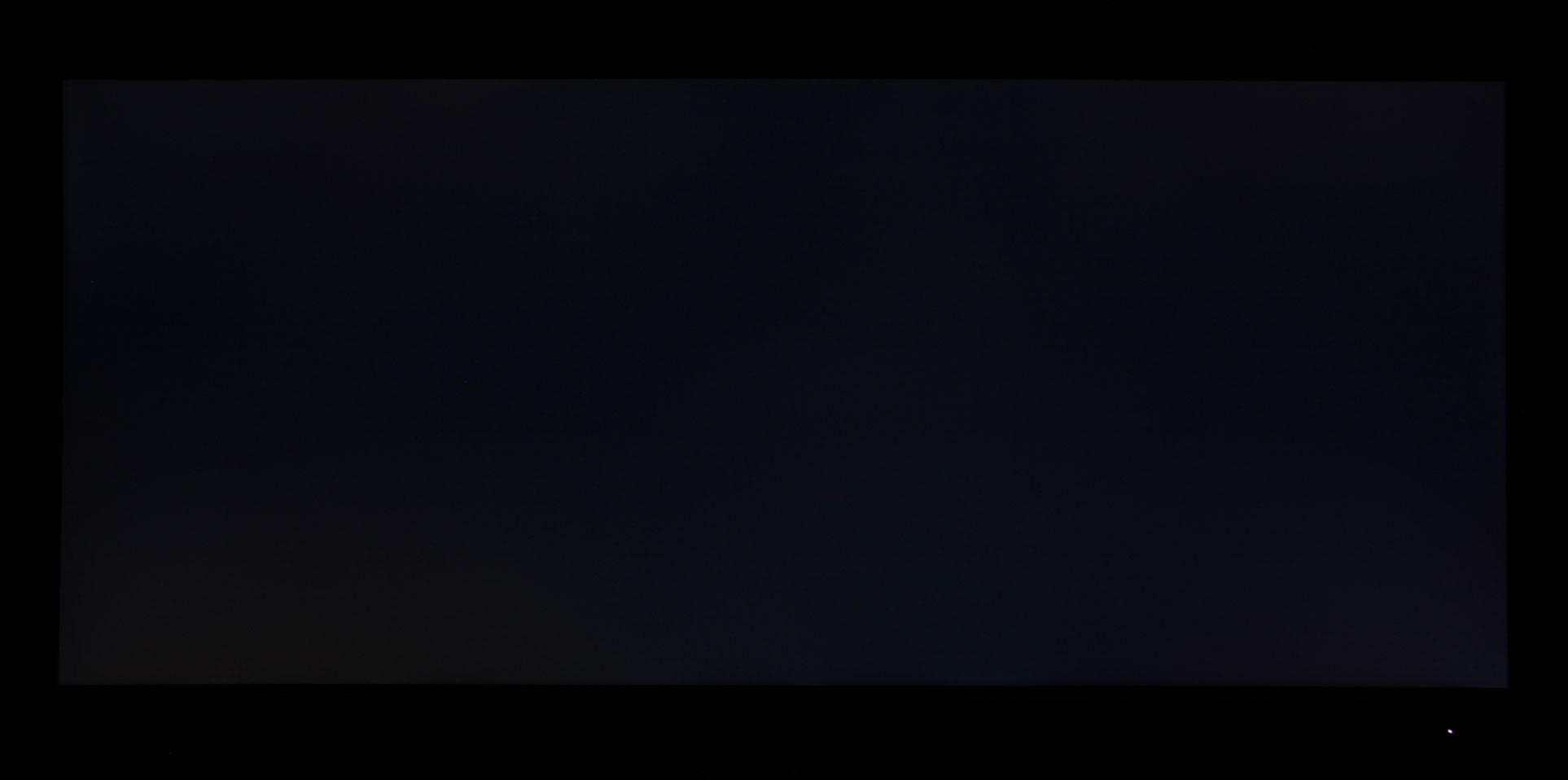

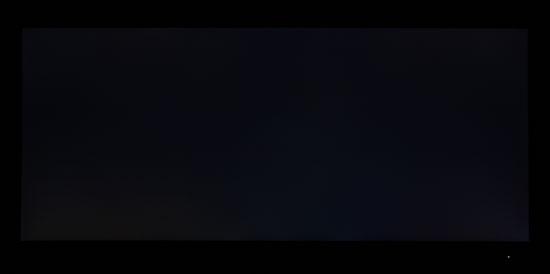

ЖК-монитор Philips BDM3470UP, Черное поле

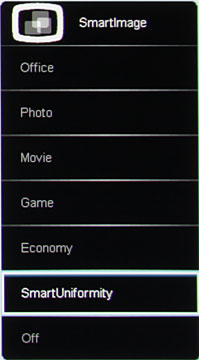

Дополнительно мы измерили равномерность в режиме SmartUniformity, в котором, по идее, на заводе выполнялась аппаратная калибровка равномерности яркости по площади. Результаты приведены в таблице ниже:

Параметр Среднее Отклонение от среднего
мин., % макс., %
Яркость черного поля 0,37 кд/м² −11 23
Яркость белого поля 250 кд/м² −3,2 4,2
Контрастность 690:1 −19 11

Яркость и контрастность существенно уменьшились, равномерность белого увеличилась, но она и так была хорошей. Пользы от такой калибровки нет.

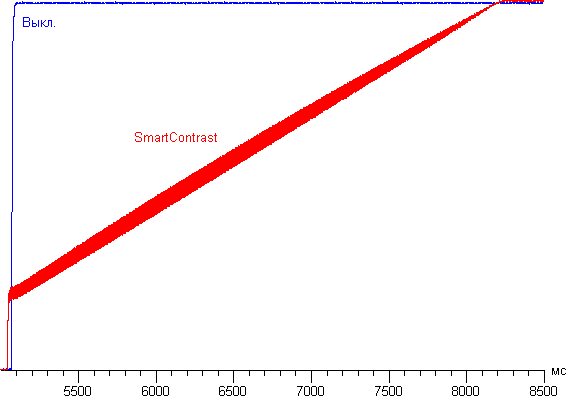

При включении режима с динамической подстройкой яркости установившаяся контрастность формально возрастает, так как на черном поле во весь экран подсветка сильно приглушается. График ниже показывает, как увеличивается яркость (вертикальная ось) при переключении с черного поля (после 5 секунд вывода) на белое при выключенной и включенной динамической подстройки яркости:

ЖК-монитор Philips BDM3470UP, Динамическая контрастность

Видно, что яркость подсветки плавно и почти линейно повышается до максимального значения. Практической пользы от этой функции мало, но производитель может указать огромное значение контрастности в характеристиках.

Яркость белого поля в центре экрана и потребляемая от сети мощность (остальные настройки установлены на значения, обеспечивающие максимальную яркость изображения):

Значение настройки Яркость Яркость, кд/м² Потребление электроэнергии, Вт
100 315 63,7
50 210 50,2
0 98,8 37,4

В режиме ожидания и в условно выключенном состоянии монитор потребляет 0,6 Вт. Механический выключатель на задней панели полностью отключает монитор от сети.

Яркость монитора меняется именно яркостью подсветки, т. е. без ущерба для качества изображения (сохраняется контрастность и количество различимых градаций) яркость монитора можно менять в достаточно широких пределах, что позволяет с комфортом работать и смотреть фильмы как в освещенном, так и в темном помещении. Хотя для условий полной темноты минимальная яркость может показаться высоковатой.

На любом уровне яркости значимая модуляция подсветки отсутствует, что исключает видимое мерцание экрана. В доказательство приведем графики зависимости яркости (вертикальная ось) от времени (горизонтальная ось) при различных значениях настройки яркости:

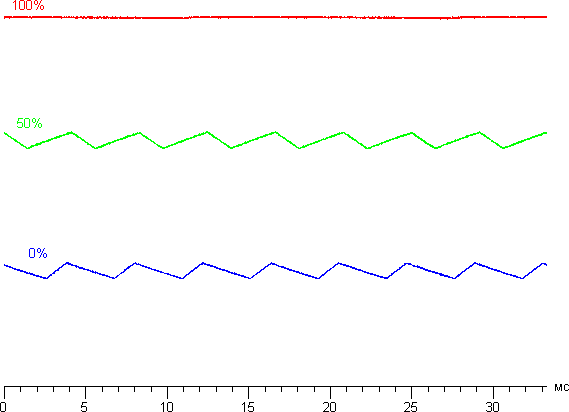

ЖК-монитор Philips BDM3470UP, зависимость яркости от времени при различных значениях настройки Яркость

Видно, что на средней и низкой яркости присутствует некоторая модуляция с частотой 240 Гц, однако ее амплитуда невелика, что полностью исключает видимое глазом мерцание.

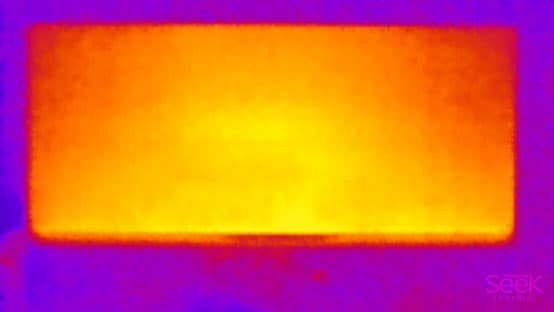

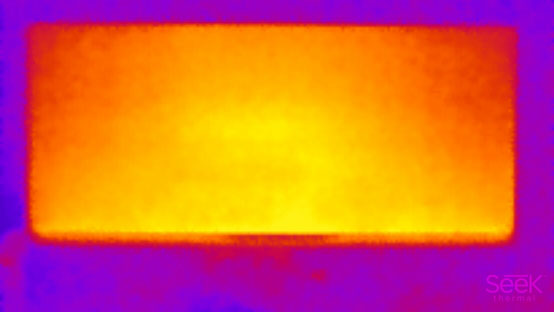

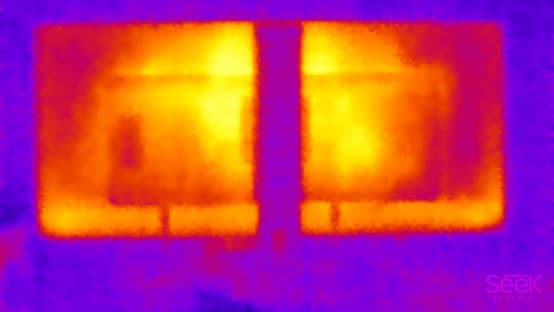

Нагрев монитора можно оценить по приведенным снимкам с ИК-камеры, полученным после долговременной работы монитора на максимальной яркости в помещении с температурой примерно 24 °С (ближе к белому — выше температура):

ЖК-монитор Philips BDM3470UP. Нагрев задней панели  ЖК-монитор Philips BDM3470UP. Нагрев спереди

Задняя панель в области верхней решетки нагревается максимум до 42 °С, тогда как нижний край экрана нагрелся до всего до 34 °С (видимо, внизу находится светодиодная линейка подсветки экрана).

Определение времени отклика и задержки вывода

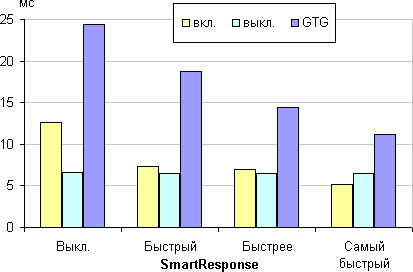

Время отклика зависит от значения настройки Авто-реагирование (или, что благозвучнее, SmartResponse), которая управляет разгоном матрицы. График ниже показывает, как меняется время включения и выключения при переходе черный-белый-черный (столбики вкл. и выкл.), а также среднее суммарное время для переходов между полутонами (столбики GTG):

ЖК-монитор Philips BDM3470UP, время отклика от значения Время отклика

При значениях SmartResponse отличных от Выкл. на графиках некоторых переходов появляются характерные всплески яркости, например, так выглядят графики для перехода между оттенками 40% и 60% (значения SmartResponse приведены над графиками):

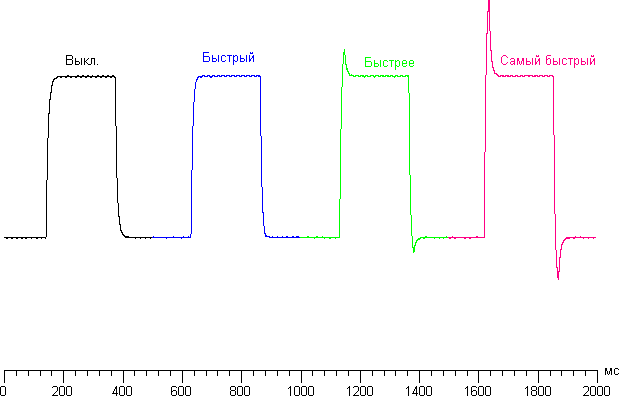

ЖК-монитор Philips BDM3470UP, графики для перехода между оттенками 40% и 60% при различных значениях SmartResponse

Оптимальными значениями с нашей точки зрения являются Быстрый или Быстрее, так как при Самый быстрый вероятность увидеть артефакты сильно возрастает. В целом с нашей точки зрения, скорости матрицы после разгона вполне достаточно даже для игр в динамичные игры.

Мы определяли полную задержку вывода от переключения страниц видеобуфера до начала вывода изображения на экран. При этом в итоговое значение не включалась неизвестная фиксированная величина задержки от запроса на переключение страниц видеобуфера до запуска АЦП с внешним фотодатчиком, установленным в центре экрана монитора, а также некая постоянная/переменная задержка, обусловленная тем, что ОС Windows не является системой реального времени с нормированными задержками и особенностями работы видеокарты, ее драйвера и Microsoft DirectX. То есть получаемая величина задержки привязана к конкретной программно-аппаратной конфигурации. В итоге средняя задержка вывода изображения при подключении по DisplayPort и в режиме 3440×1440 пикселей при 60 Гц кадровой частоты составила 39 мс с отключенной синхронизаций по вертикальной частоте. Такая задержка не ощущаются при работе, но в динамичных играх уже может помешать достигнуть лучшего результата.

Измерение углов обзора

Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном, горизонтальном и диагональном (из угла в угол для формата 16:9) направлениях.

ЖК-монитор Philips BDM3470UP, углы обзора в вертикальной плоскости ЖК-монитор Philips BDM3470UP, углы обзора в горизонтальной плоскости
В вертикальной плоскости


В горизонтальной плоскости


ЖК-монитор Philips BDM3470UP, углы обзора по диагонали ЖК-монитор Philips BDM3470UP, Яркость черного поля
По диагонали


Яркость черного поля в процентах от максимальной яркости белого поля


ЖК-монитор Philips BDM3470UP, Контрастность
Контрастность

Уменьшение яркости на 50% от максимального значения:

Направление Угол, градусы
Вертикальное −34/34
Горизонтальное −48/48
Диагональное −40/41

Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану в горизонтальном направлении, при этом графики не пересекаются во всем диапазоне измеряемых углов. Чуть быстрее падает яркость при отклонении в вертикальном направлении. При отклонении в диагональном направлении поведение яркости оттенков имеет промежуточный характер между вертикальным и горизонтальным направлениями, за исключением яркости черного поля, которая начинает резко возрастать уже при 20-30° отклонения от перпендикуляра к экрану. Если сидеть от экрана на расстоянии 50-60 см, то черное поле по углам будет заметно светлее, чем в центре, впрочем, оставаясь примерно нейтрально-серым по оттенку. Контрастность в диапазоне углов ±82° приближается к отметке 10:1 только при отклонении по диагонали, и опускается ниже после отметки −69° и 68°.

Для количественной характеристики изменения цветопередачи мы провели колориметрические измерения для белого, серого (127, 127, 127), красного, зеленого и синего, а также светло-красного, светло-зеленого и светло-синего полей во весь экран с использованием установки, подобной той, что применялась в предыдущем тесте. Измерения проводились в диапазоне углов от 0° (датчик направлен перпендикулярно к экрану) до 80° с шагом в 5°. Полученные значения интенсивностей были пересчитаны в ΔE относительно замера каждого поля при перпендикулярном положении датчика относительно экрана. Результаты представлены ниже:


ЖК-монитор Philips BDM3470UP, Сдвиг цвета по вертикали вверхЖК-монитор Philips BDM3470UP, Сдвиг цвета по диагонали

ЖК-монитор Philips BDM3470UP, Сдвиг цвета в горизонтальной плоскости

В качестве реперной точки можно выбрать отклонение в 45°, что может быть актуальным в случае, например, если изображение на экране рассматривают два человека одновременно. Критерием сохранения правильности цветов можно считать значение ΔE меньше 3.

Стабильность цветов хорошая, хотя светло-синий при отклонении вверх, а также светло-синий и синий при диагональном отклонении слегка выбиваются.

Выводы

Philips BDM3470UP может быть востребован в тех случаях, когда на экран нужно выводить много информации в виде единого поля, которое неудобно, например, разбивать на несколько мониторов или постоянно прокручивать. В целом, по совокупности характеристик данный монитор допустимо отнести к универсальным моделям, пригодным для выполнения типичной офисной работы, работы с графикой (если достаточно пространства sRGB) и с системами CAD/CAM, для монтажа видео, а также для не очень динамичных игр и просмотра кино. К сожалению, последний вариант слегка дискредитирован тем, что не реализован правильный способ вывода 24 кадр/с, да и с режимами геометрической трансформации есть некоторые странности.

Достоинства:

  • Высокое качество цветопередачи
  • Четыре видеовхода
  • Строгий дизайн
  • Удобная и регулируемая подставка
  • Отсутствие мерцания подсветки
  • Эффективный регулируемый разгон матрицы
  • Четырехпортовый концентратор USB (3.0/2.0) с портом для быстрой зарядки
  • Режимы картинка-в-картинке и картинка-рядом-с-картинкой
  • Программа для настройки монитора с компьютера и для распределения окон на рабочем столе
  • VESA-площадка 100 на 100 мм
  • Поддержка MHL (заявлено до 1080p при 60 кадр/с)
  • Относительно качественные встроенные громкоговорители и выход на наушники
  • Хорошая комплектация
  • Русифицированное меню
  • Механический выключатель питания

Недостатки:

  • Значимых нет

Мы благодарим компанию Графитек
за предоставленный комплект X-Rite i1Publish Pro 2



Дополнительно

Нашли ошибку на сайте? Выделите текст и нажмите Shift+Enter

Код для блога бета

Выделите HTML-код в поле, скопируйте его в буфер и вставьте в свой блог.
