Наверное каждый известный производитель (или бренд) мониторов отметился тем, что пополнил свой модельный ряд относительно недорогим монитором с разрешением UltraHD (3840 на 2160 пикселей) и диагональю 28 дюймов. Недорогим — так как на матрице типа TN. Представляем вариант Philips — ЖК-монитор Philips 288P6L (полный код модели 288P6LJEB/00).
Содержание:
- Паспортные характеристики, комплект поставки и цена
- Внешний вид
- Коммутация
- Меню, управление, локализация, дополнительные функции и ПО из комплекта
- Изображение
- Микрофотографии матрицы
- Оценка качества цветопередачи
- Измерение равномерности черного и белого полей, яркости и энергопотребления
- Определение времени отклика и задержки вывода
- Измерение углов обзора
- Выводы
Паспортные характеристики, комплект поставки и цена
| Тип матрицы | TN со светодиодной (WLED) подсветкой |
| Диагональ | 71,1 см (28 дюймов) |
| Отношение сторон | 16:9 (620,93×341,28 мм) |
| Разрешение | 3840×2160 пикселей (UHD) |
| Шаг пикселей | 0,16 мм (157 ppi) |
| Яркость | 300 кд/м² |
| Контрастность | Статическая 1000:1, динамическая 50 000 000 : 1 |
| Углы обзора | 170° (гор.) и 160° (верт.) при контрасте > 10:1 |
| Время отклика | Типично 5 мс, 1 мс от серого к серому — GTG |
| Количество отображаемых цветов | 1,07 млрд |
| Интерфейсы |
|
| Совместимые видеосигналы | HDMI — до 3840×2160/30 Гц (Отчет MonInfo) DisplayPort — до 3840×2160/60 Гц (Отчет MonInfo) DVI-D — до 3840×2160/30 Гц (Отчет MonInfo) VGA — до 1920×1080/60 Гц (Отчет MonInfo) MHL — до 1920×1080/60 Гц |
| Акустическая система | Встроенные громкоговорители, 2×3 Вт (RMS) |
| Особенности |
|
| Размеры (Ш×В×Г) | 659×395×49 мм без подставки 659×573×273 мм с подставкой |
| Масса | 5,24 кг без подставки 8,04 кг с подставкой |
| Потребляемая мощность | 50,5 Вт типично, менее 0,5 Вт в режиме ожидания, 0 Вт в выключенном состоянии |
| Напряжение питания | 100—240 В, 50-60 Гц |
| Комплект поставки (необходимо уточнять перед покупкой) |
|
| Ссылка на сайт производителя | www.philips.ru |
| Средняя цена по данным Яндекс.Маркет | T-11003570 |
| Предложения по данным Яндекс.Маркет | L-11003570-10 |
Внешний вид

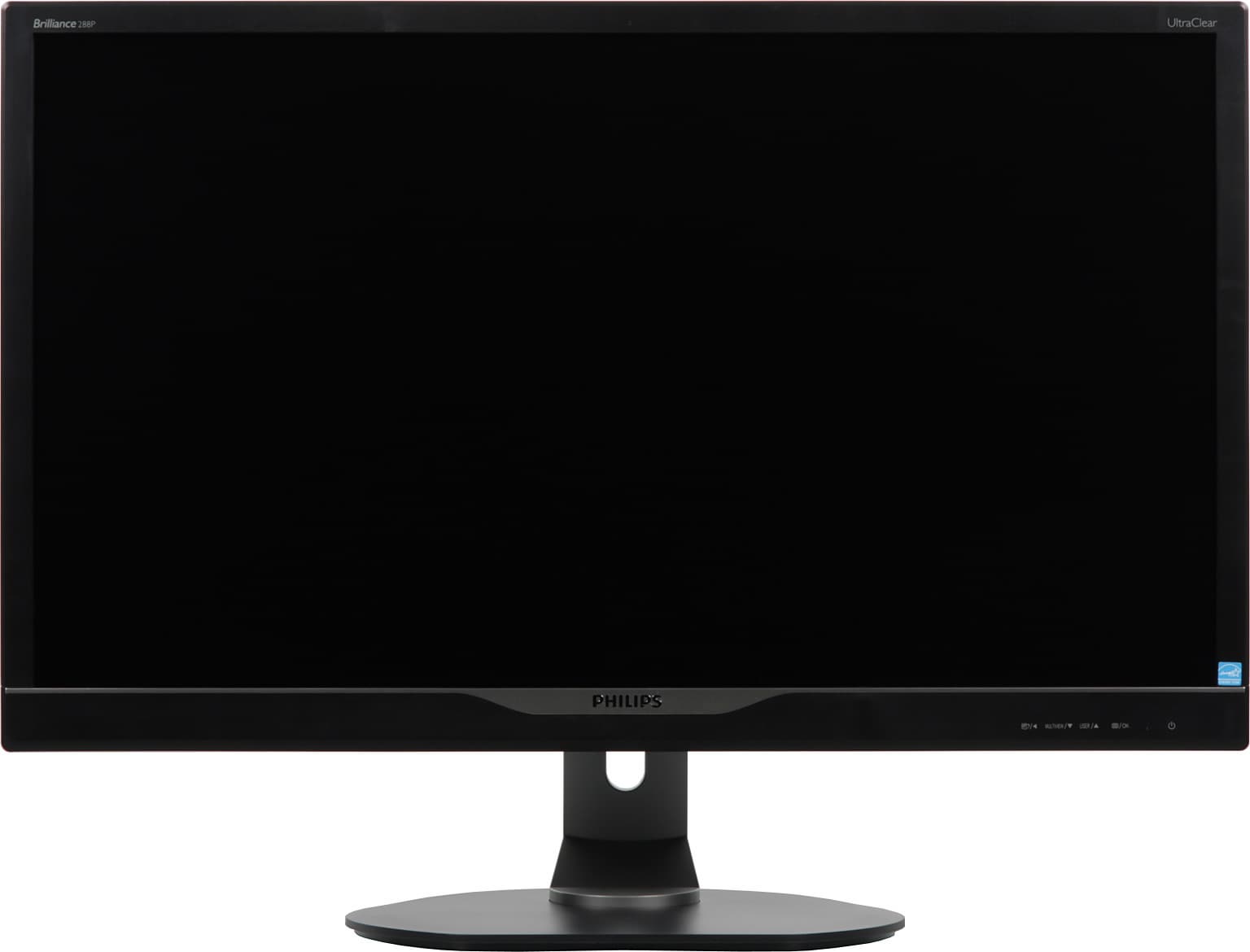

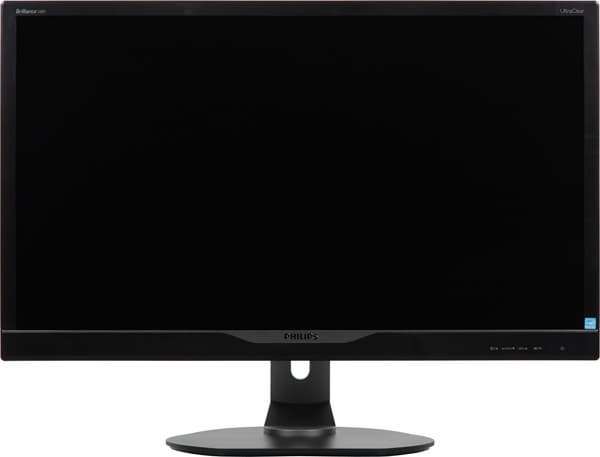

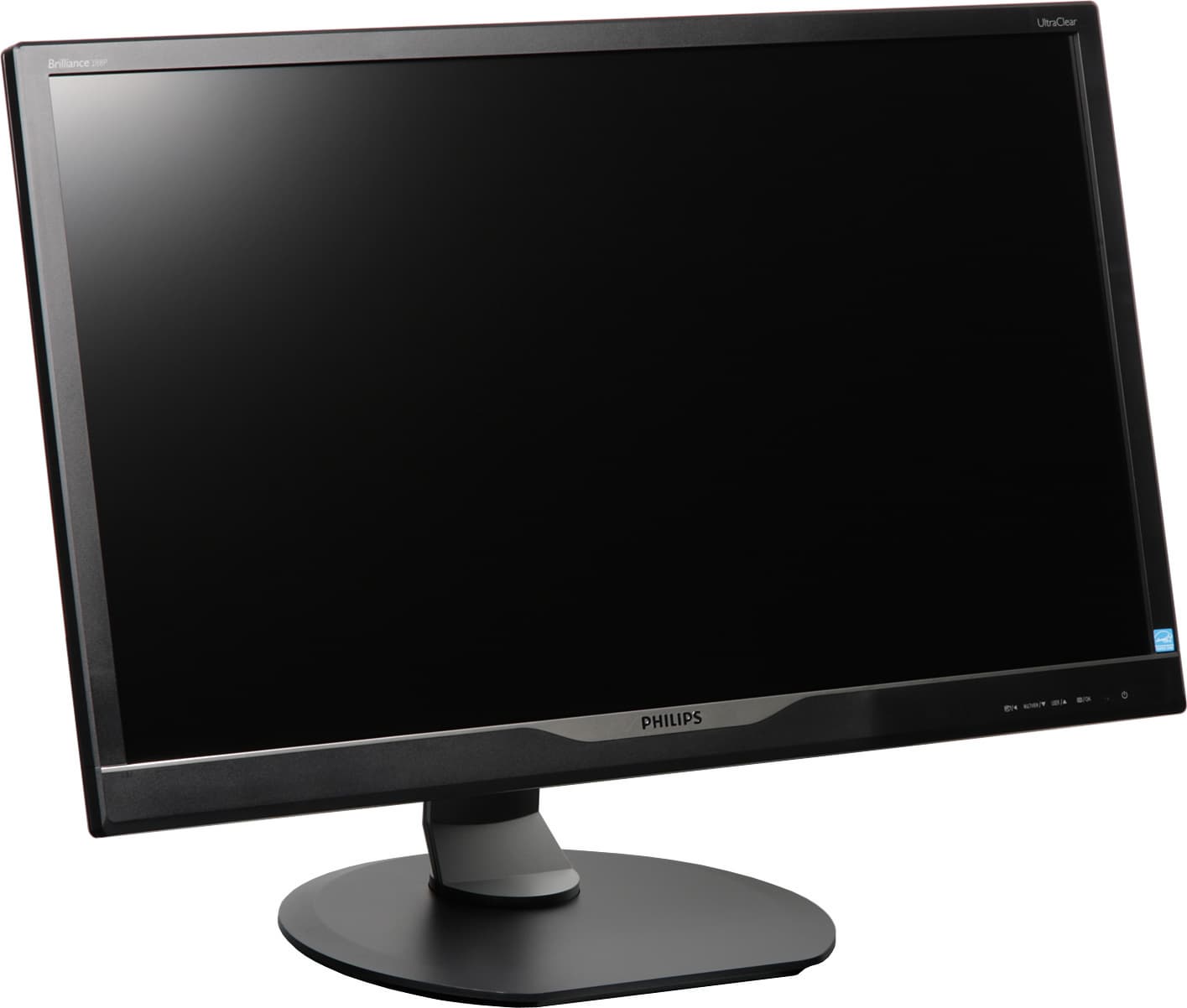

Дизайн строгий, «профессиональный», без излишеств и украшательства, в основном с черными матовыми пластиковыми панелями корпуса и подставки. Исключение — передняя панель подставки и часть фронтальной рамки под экраном, имеющие серо-серебристое покрытие. Внешняя поверхность матрицы черная, полуматовая (больше матовая, чем зеркальная), и по ощущениям внешний матрицы слой не очень жесткий. Справа внизу на фронтальной рамке блока экрана нанесены метки кнопок.

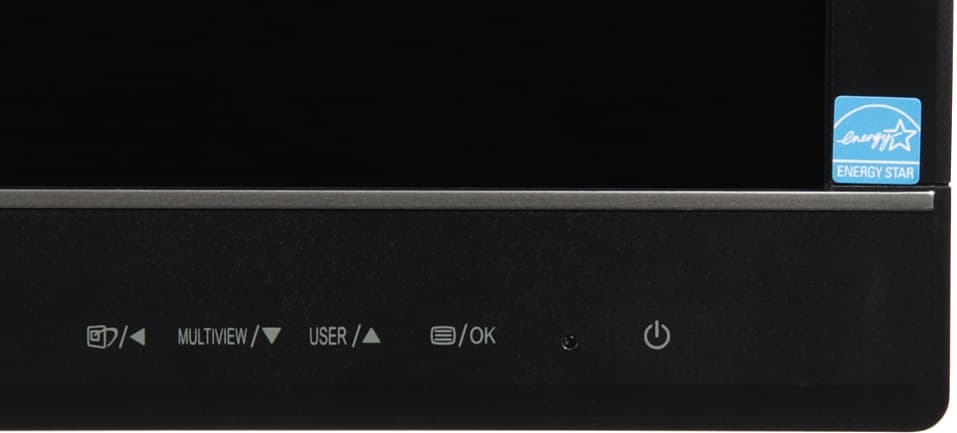

Сами кнопки сенсорные и расположены, видимо, примерно под значками. Крохотный глазок индикатора состояния находится в ряду кнопок перед кнопкой питания. Все интерфейсные разъемы и разъем питания расположены на торцах выступа сзади. На нижнем торце — разъем питания, видео- и аудиоинтерфейсы, на правом (если смотреть на монитор спереди) — вход и выходы концентратора USB и клавиша питания. Подключать кабели к монитору относительно удобно, особенно при перевороте блока экрана в портретную ориентацию. Кроме того, на задней панели можно обнаружить разъем для кенсингтонского замка.

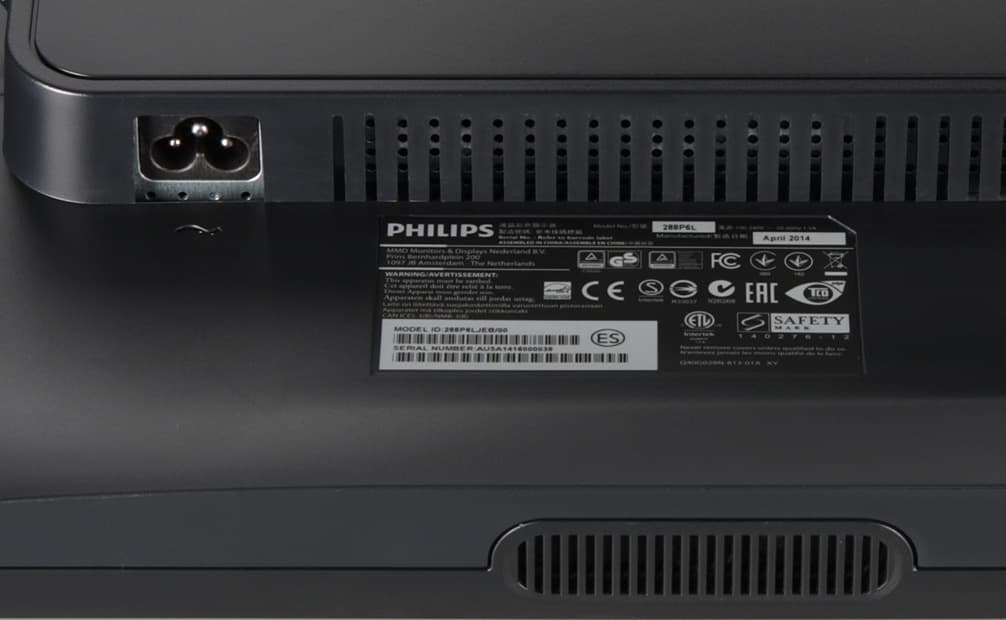

Вентиляционные решетки расположены на нижнем торце выступа на задней панели и под козырьком сверху на этом же выступе. На нижнем торце блока экрана есть две решетки, за которыми можно разглядеть два небольших громкоговорителя с диффузорами овальной формы.

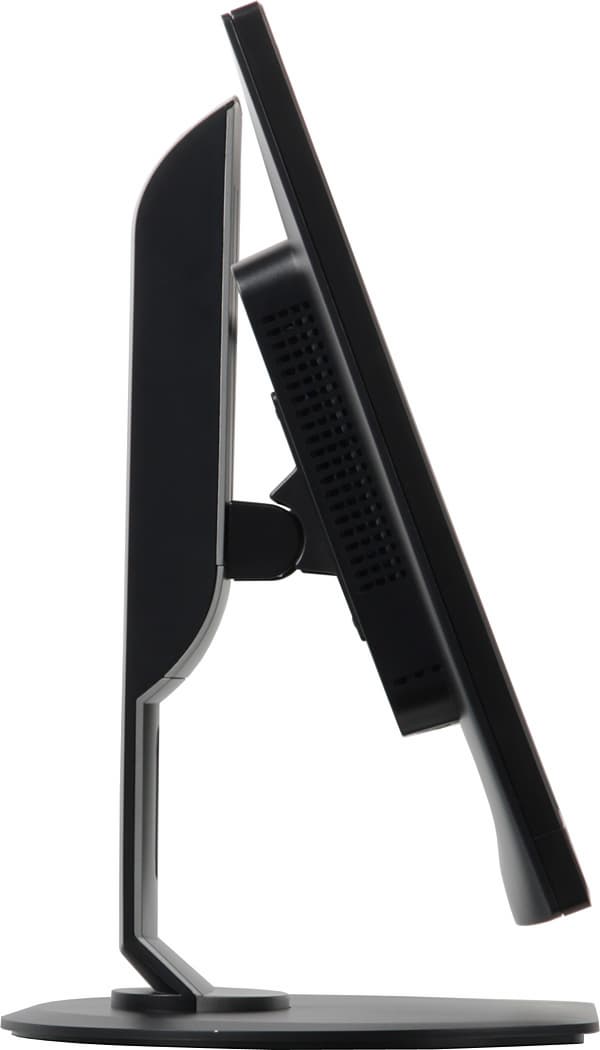

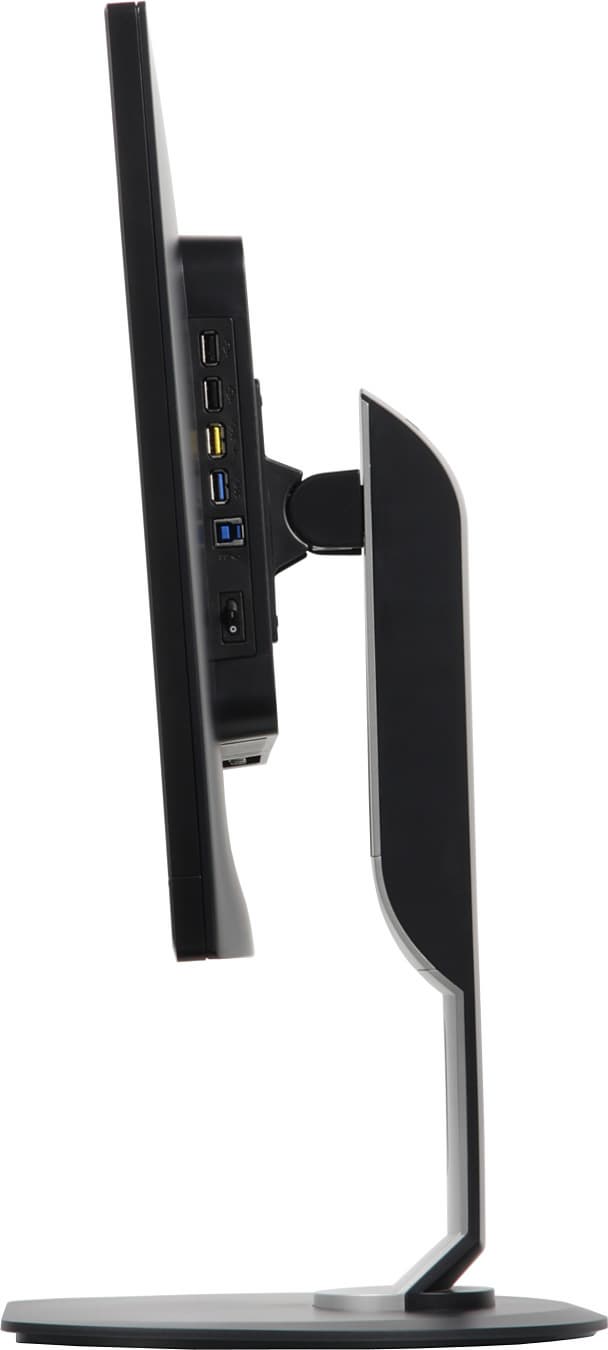

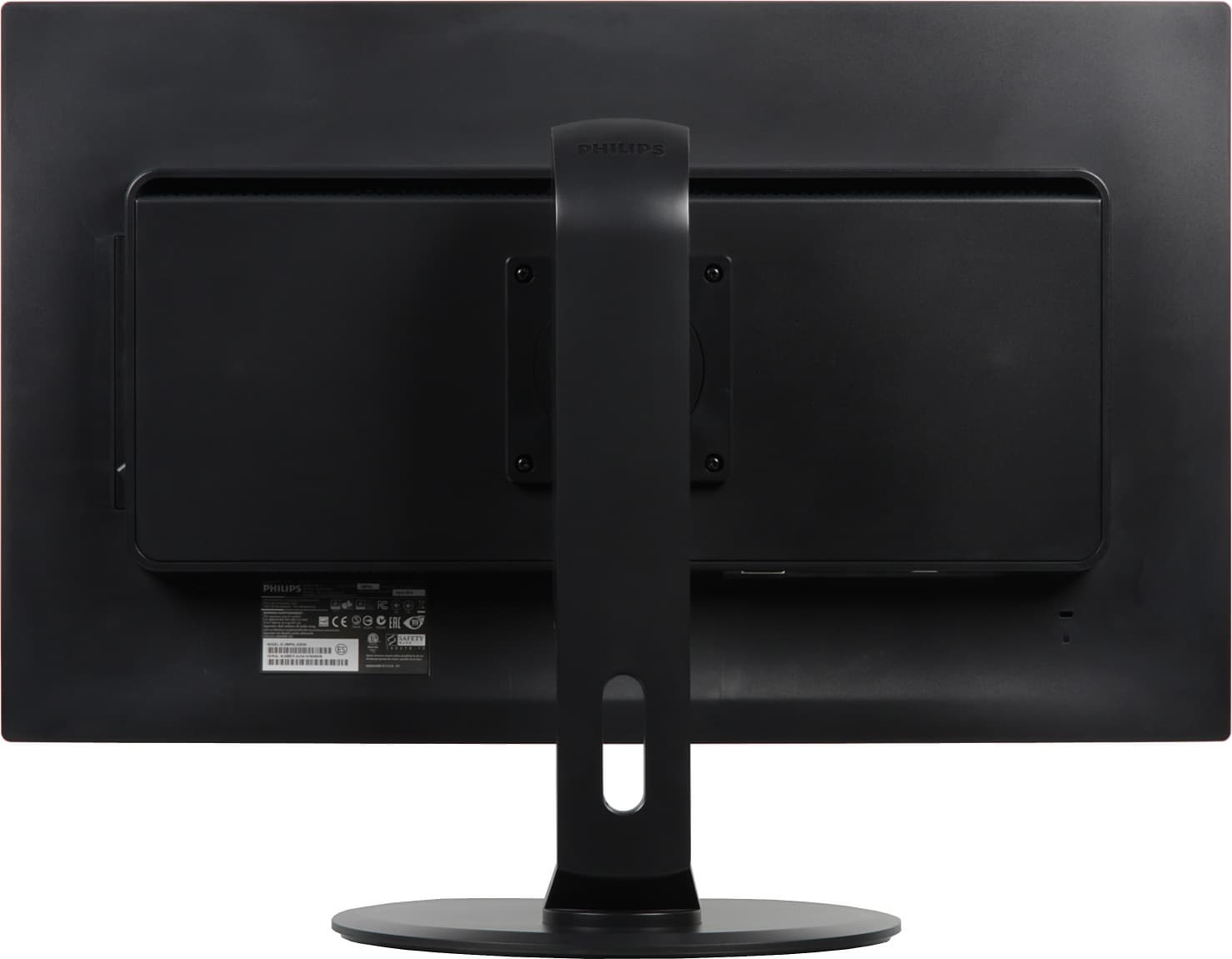

Штатная подставка позволяет блок экрана немного наклонить вперед, отклонить назад, приподнять, перевернуть в портретную ориентацию и повернуть вправо-влево.
Стойка имеет фиксированную высоту, но подпираемый пружиной механизм с рельсовым шариковым подшипником обеспечивает вертикальное перемещение шарнира, на который крепится блок экрана. В итоге легким движением руки экран можно установить на нужную высоту. Основание подставки относительно большое по площади, но оно в основном плоское и горизонтальное, что повышает эффективность использования рабочей площади стола.
Монитор стоит на подставке очень устойчиво. Конструкция подставки достаточно жесткая. Снизу ее основание усилено профильной пластиной из толстой стали. Собственно все несущие элементы также металлические (из штампованной стали или отлиты из легкого сплава). По периметру основания подставки наклеены резиновые ножки-таблетки — предотвращают скольжение монитора на гладких поверхностях и образование на них царапин при перемещении монитора. Кабели, идущие от разъемов монитора, можно пропустить через овальное отверстие в стойке подставки. При необходимости подставку можно отсоединить и закрепить блок экрана на VESA-совместимом кронштейне (площадка 100 на 100 мм).
Продается монитор в не очень большой красочно оформленной коробке с пластиковой ручкой сверху. Однако картон коробки очень мягкий и тонкий, поэтому ручка легко выдирается с мясом. В итоге, если предполагается транспортировка одним человеком на какое-то большое расстояние, лучше запастись багажными ремнями, или испортить внешний вид коробки традиционной ручкой из клейкой ленты.
Коммутация

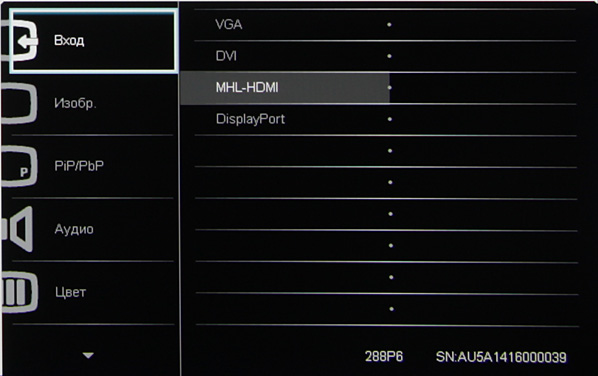

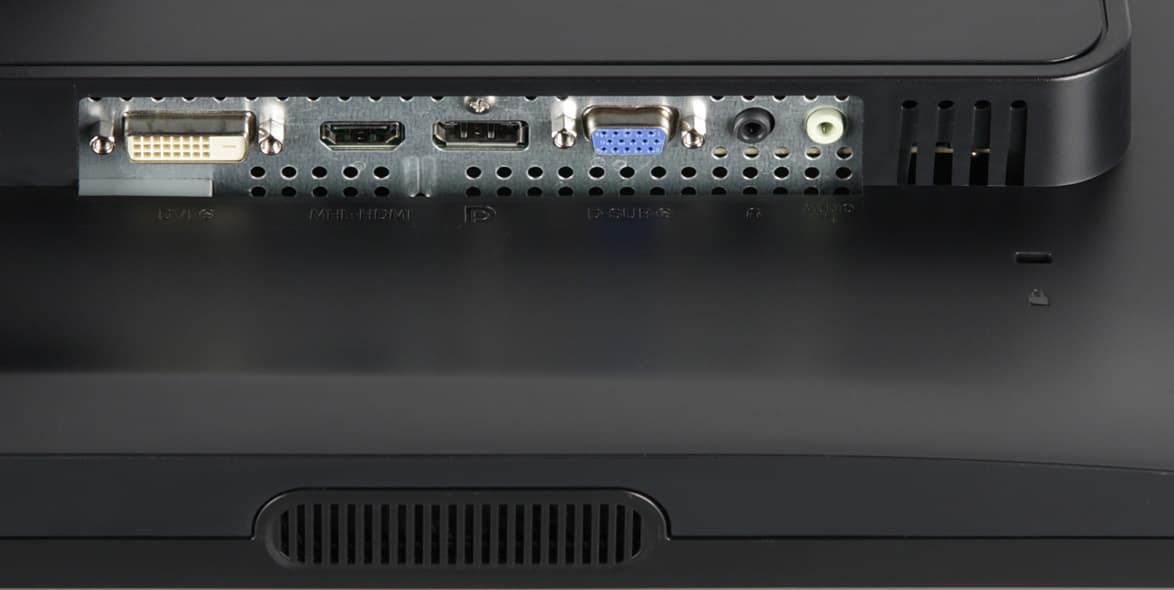

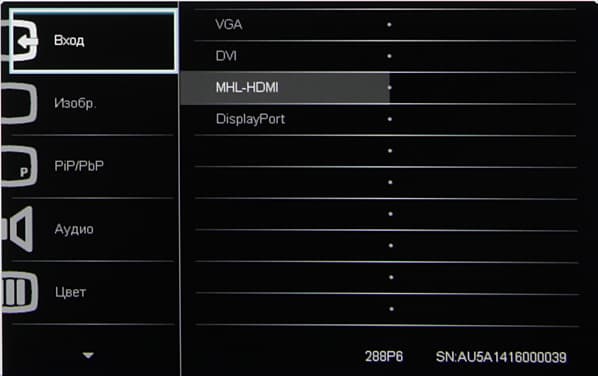

Монитор оснащен четырьмя видеовходами: DisplayPort, HDMI, DVI-D и даже VGA. Источник сигнала можно выбирать вручную в основном или в коротком меню, также есть и автоматический поиск активного подключения.
Вход HDMI допускает подключение по MHL с заявленной поддержкой сигнала до Full HD при 60 кадр/с. Вот только соответствующий кабель-переходник с HDMI на Micro-USB пользователю придется где-то еще купить. Все цифровые входы принимают сигнал до 3840 на 2160 пикселей, но только в случае DisplayPort при этом поддерживается до 60 Гц кадровой частоты (при выборе режима с версией 1.2), DVI-D и HDMI в этом разрешении работают максимум с кадровой частотой в 30 Гц. Аналоговый VGA-вход поддерживает максимум 1080p при 60 Гц кадровой частоты. Входы HDMI и DisplayPort способны принимать цифровые аудиосигналы (только PCM стерео), которые выводятся после преобразования в аналоговый вид через гнездо миниджек 3,5 мм или на встроенные громкоговорители. К этому гнезду можно подключить внешнюю активную акустическую систему или наушники. При работе с источником аналогового звука нужно задействовать второй разъем миниджек 3,5 мм. Встроенные громкоговорители звучат согласно их размерам и акустическому окружению — достаточно громко, чтобы сидящий перед монитором пользователь хорошо слышал системные сигналы, без низких частот вообще, с выраженным «пластиковым» призвуком из-за резонансов корпуса, со слабым стереофоническим эффектом. Мощности выхода на наушники хватило, чтобы в 32-омных наушниках с чувствительностью 112 дБ был хороший запас громкости. Качество звука в наушниках среднее — отсутствует низкие частоты, звук не очень приятный, но хоть в паузах шума не слышно.

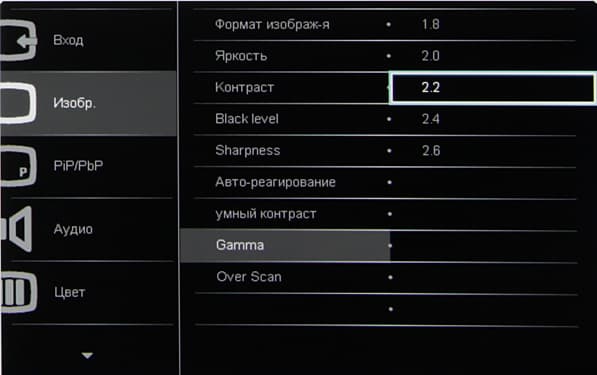

Меню, управление, локализация, дополнительные функции и ПО из комплекта

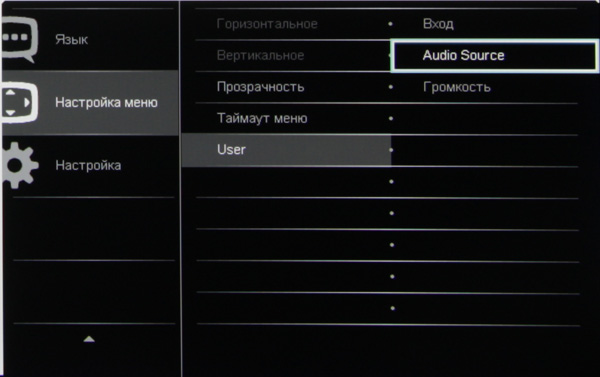

Индикатор состояния может слегка ярче, чем требуется. Он светится белым при работе монитора, мигает белым в режиме ожидания и не горит, когда монитор выключен. Сенсорные кнопки работают хорошо, но в темноте пользоваться кнопками очень неудобно, так как определить их местоположение на ощупь невозможно, и даже при вызове меню на экране нет значков, указывающих на кнопки. Также слегка раздражает, что при первом нажатии на кнопки пару секунд ничего не происходит, и только затем на экран выводится меню/список/ползунок. Правда, после этого, при изменении настроек и навигации по меню существенных задержек уже нет. Навигация по меню относительно удобная. Если монитор работает и на экране нет меню, то при первом нажатии на первую (слева направо) кнопку выводится список с профилями SmartImage, на вторую — список функций изображения от двух источников, на третью — список входов, или источников звука, или ползунок громкости в зависимости от выбранного пользователем режима работы этой кнопки (список User в меню установок), на четвертую — выводится основное меню настроек.
При настройке некоторых параметров изображения, основное меню убирается с экрана, остается только ползунок с настройкой, что облегчает оценку производимых изменений.
В шкалах-ползунках, правда, подсвеченные штрихи несильно отличаются от неподсвеченных, что затрудняет беглую оценку значения настройки. Настраивается прозрачность фона и задержка автоматического выхода из меню. Присутствует русская версия экранного меню.

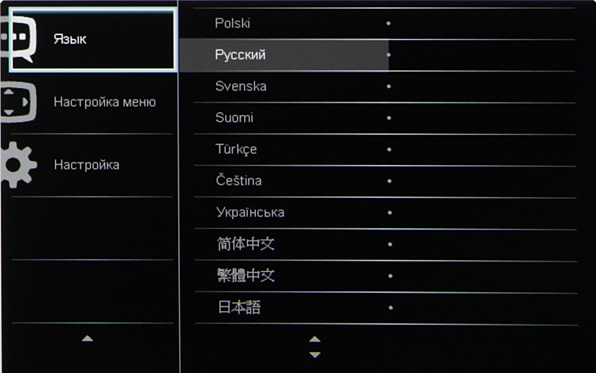

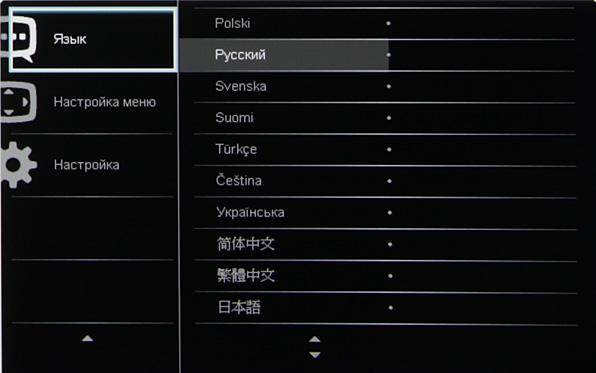

Кириллический шрифт относительно ровный и читаемый, хотя надписи, конечно, мелковаты. Качество перевода на русский язык среднее, есть непереведенные места и наоборот, зачем-то переведены некоторые «фирменные» названия. К монитору прилагается краткое руководство, где есть вариант текста на русском языке. Все остальное — драйвера, ПО и полные версии руководства — находятся на CD-ROM, включенным в комплект поставки. В Сети на странице данной модели в разделе поддержки мы нашли только ссылку на PDF-файл с руководством на русском языке.

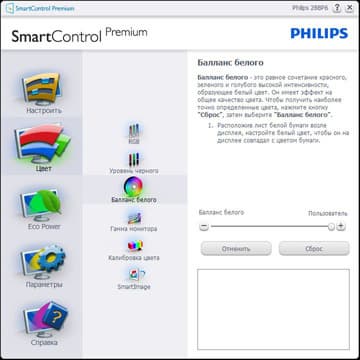

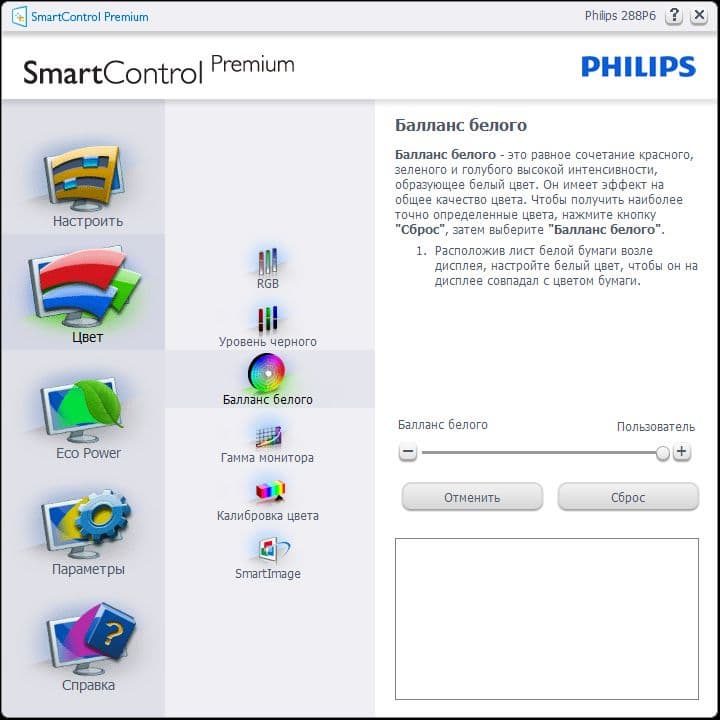

Дополнительное программное обеспечение представлено программой SmartControl, позволяющей настраивать монитор с компьютера и предоставляющей ряд дополнительных функций.
Что-то в этой программе работает хорошо, что-то не очень. Есть русский вариант интерфейса, перевод не без ошибок и есть ряд фактических ошибок, например, описано, что настройка Яркость регулирует уровень черного, хотя на самом деле она меняет яркость подсветки. Однако в целом польза от программы вполне может быть, особенно с учетом не очень удобных сенсорных кнопок на самом мониторе.
Настроек не очень много.

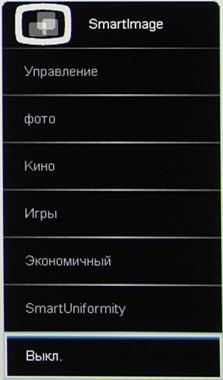

Есть несколько предустановленных профилей.

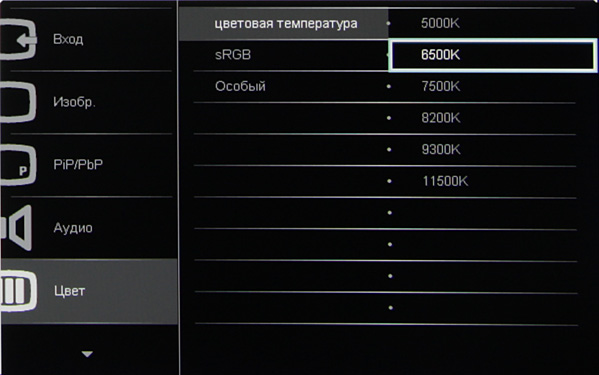

Цветовой баланс регулируется или выбором предустановленного профиля с определенной цветовой температурой, или ручной регулировкой интенсивностей трех цветов, а при выборе варианта sRGB монитор по версии производителя должен наилучшим образом соответствовать стандартным требованиям.
При выбранном режиме умный контраст включается динамическое управление яркостью (яркость повышается для светлых сцен и понижается для темных).

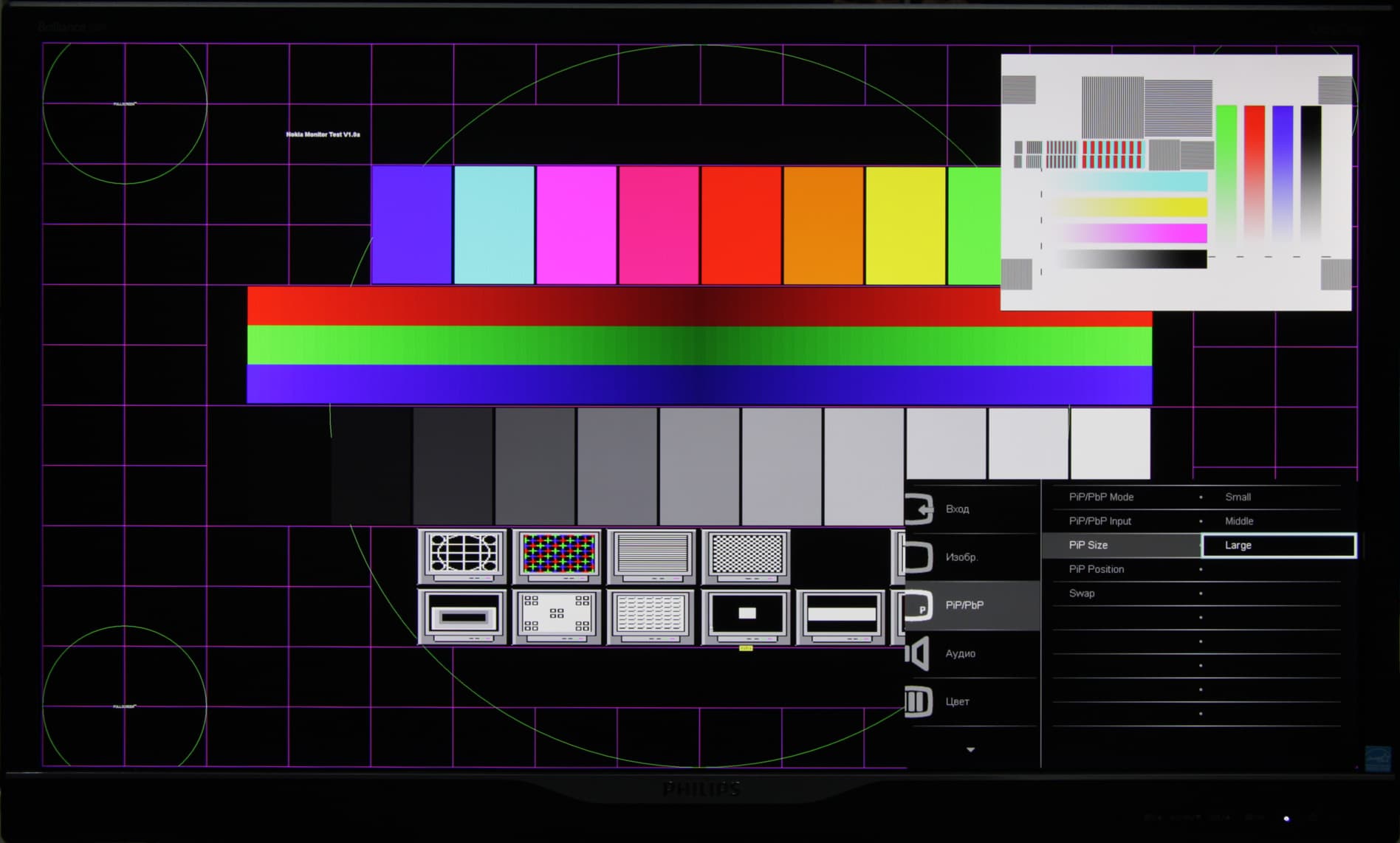

Режимов геометрической трансформации два: Широкоэкранный — изображение растягивается на весь экран и 4:3 — вывод в указанном формате с растяжением до горизонтальных границ экрана. При активации режима Over Scan картинка немного увеличивается, так что по периметру чуть-чуть обрезается. Есть функция отображения картинки от двух источников сразу в виде пары основное окно во весь экран и маленькое в углу или двух изображений в двух (правой и левой) половинах экрана. Во втором случае можно получить две картинки рядом с разрешением 1920 на 1080 пикселей в режиме точка в точку.

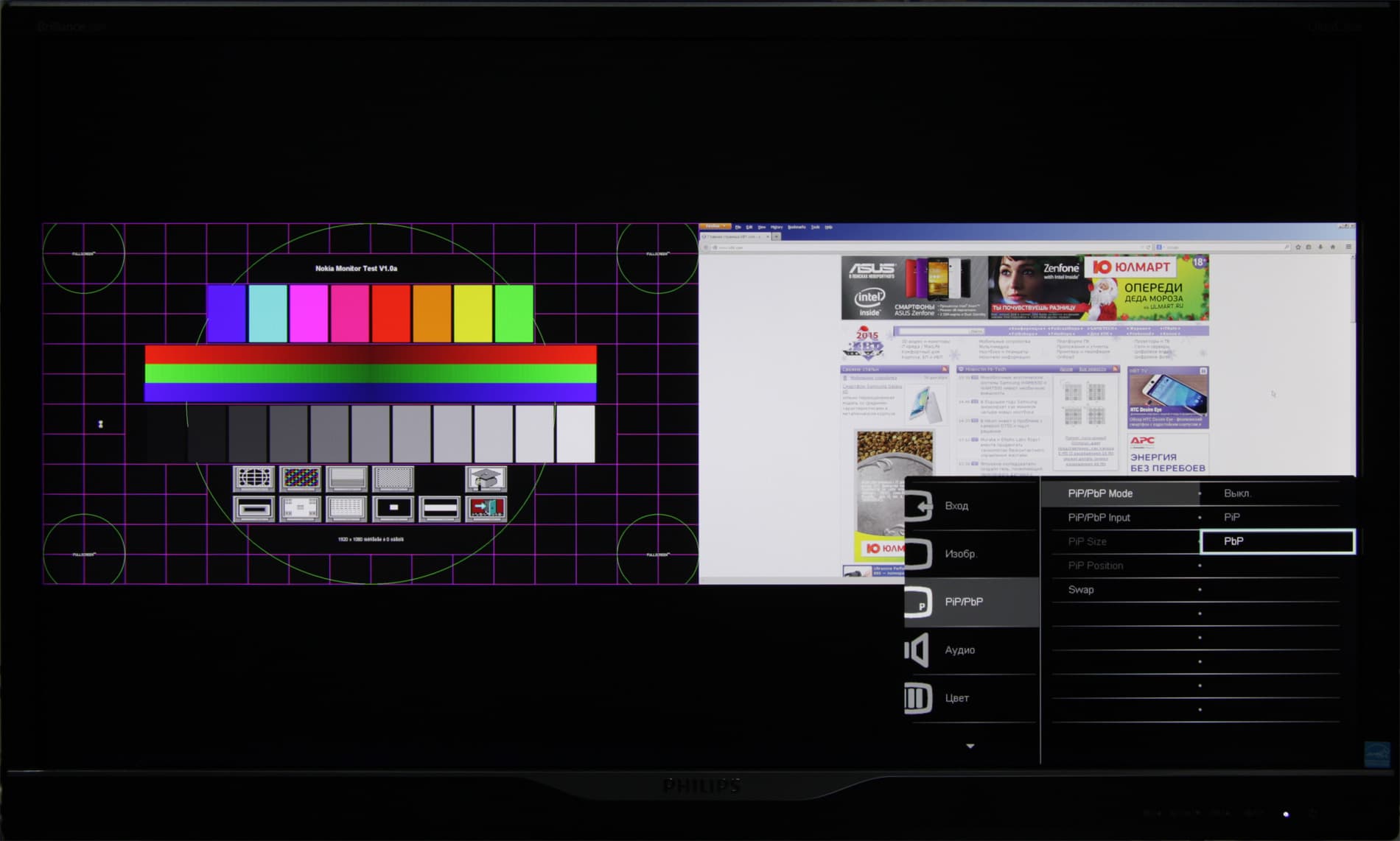

А для пары основное окно и маленькое второе для варианта большого размера изображение будет один к одному по пикселям для разрешения 1024 на 768, для варианта среднего размера — 800 на 600 пикселей, а для малого размера вывода точка в точку мы добиться не смогли.
Для VGA-подключения максимум — это 1920 на 1080 при 60 кадр/с. Подстройка под параметры VGA-сигнала на удобных изображениях выполняется быстро и точно. При этом виде подключения есть небольшой неустранимый завал в светах. При HDMI- и DVI-подключении поддерживается разрешение до 3840 на 2160 пикселей включительно, но только при 30 Гц кадровой частоты. Кино смотреть можно, работать нельзя. При подключении по DisplayPort максимальная частота при таком разрешении увеличивается до комфортных 60 Гц кадровой частоты. Несмотря на заявления производителя о поддержке отображения 1,07 млрд оттенков, в случае DisplayPort (в режиме 1.2) и профессиональной видеокарты мы не получили 10 бит на цвет, только 8. В случае цифровых способов подключения различаются все градации оттенков на шкале серого, но для сигналов меньших 3840 на 2160 пикселей приходится вручную выбирать правильный уровень черного (настройка Black level), иначе он завышен, и вместо черного на экран выводится темно-серый.
Кинотеатральные режимы работы мы тестировали с использованием Blu-ray-плеера Sony BDP-S300. Проверялась работа по HDMI. Монитор воспринимает сигналы 576i/p, 480i/p, 720p, 1080i и 1080p при 50 и 60 кадр/с. 1080p при 24 кадр/с поддерживается, но кадры в этом режиме выводятся с отношением длительности как 2:3. В случае чересстрочных сигналов изображение выводится по полям. Тонкие градации оттенков различаются как в светах, так и в тенях для стандартного диапазона видео. Яркостная и цветовая четкости очень высокие. Интерполяция низких разрешений и Full HD к разрешению матрицы выполняется без значимых артефактов, но по субъективным ощущениям качество масштабирования могло бы быть и лучше.
«Кристаллический» эффект выражен настолько слабо, что можно признать его отсутствие, есть только незначительная вариация яркости и цветового тона в масштабе соседних пикселей. Матовость поверхности матрицы позволяет работать с комфортом в случае типичного варианта расположения монитора, пользователя и светильников в помещении.
Тестирование ЖК-матрицы
Микрофотографии матрицы

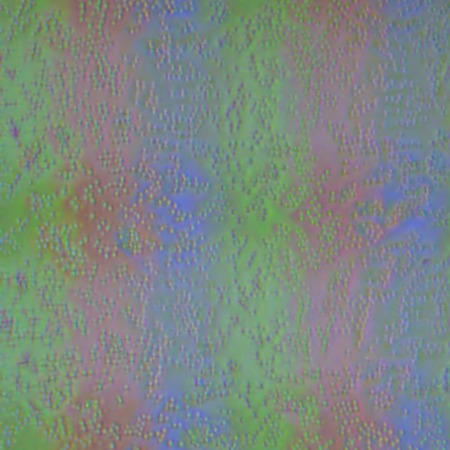

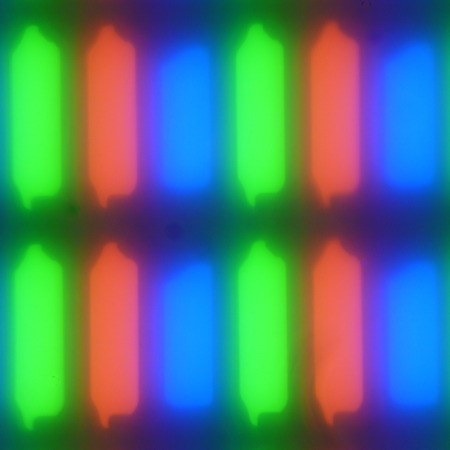

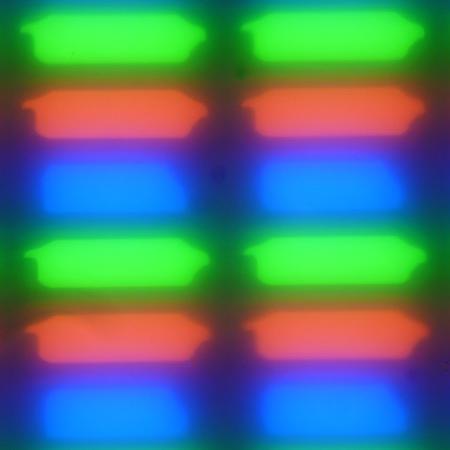

Четкое изображение структуры пикселей из-за матовой поверхности получить не удается, впрочем, в случае TN никакой структуры и не должно быть:

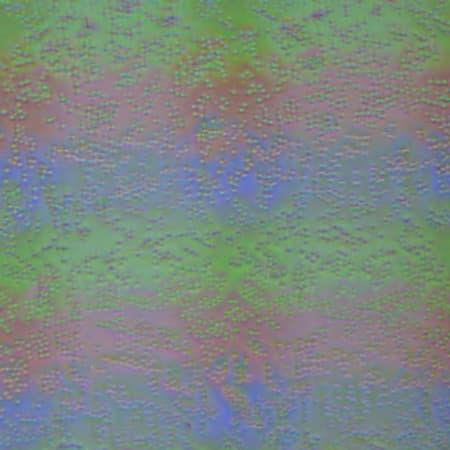

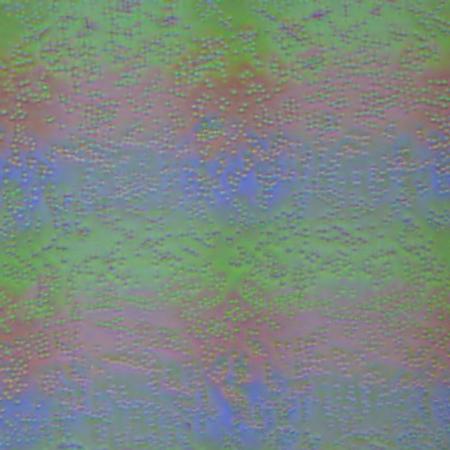

Фокусировка на поверхности экрана выявила хаотично расположенные микродефекты поверхности, отвечающие собственно за матовые свойства:
Зерно этих дефектов в несколько раз меньше размеров субпикселей (масштаб двух приведенных выше фотографий одинаковый), поэтому фокусировка на микродефектах и «перескок» фокуса по субпикселям при изменении угла зрения выражены слабо, из-за этого нет и «кристаллического» эффекта.
Оценка качества цветопередачи

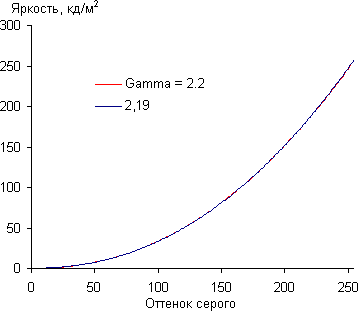

Для оценки характера роста яркости на шкале серого мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255). Заметим, что настройку Контраст мы установили в 45, так как при превышении этого значения гамма-кривая имела заметный перегиб в светлой части, а настройку Gamma — в 2.2. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

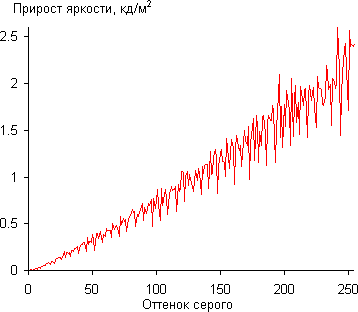

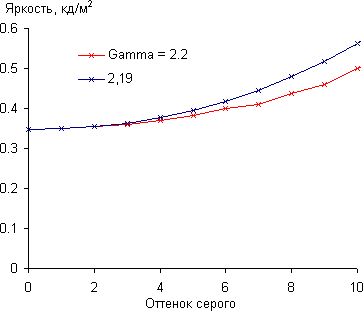

Рост прироста яркости равномерный, и каждый следующий оттенок значимо ярче предыдущего, даже в самой темной области:
Аппроксимация полученной гамма-кривой дала показатель 2,19, что практически равно стандартному значению 2,2. При этом аппроксимирующая показательная функция очень мало отклоняется от реальной гамма-кривой:
Для оценки качества цветопередачи использовали спектрофотометр i1Pro 2 и комплект программ Argyll CMS (1.5.0).
Цветовой охват немного отличается от sRGB:
Впрочем, отклонения координат первичных цветов от вершин sRGB не очень большие, поэтому визуально цвета на этом мониторе имеют естественную насыщенность. Ниже приведен спектр для белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов):

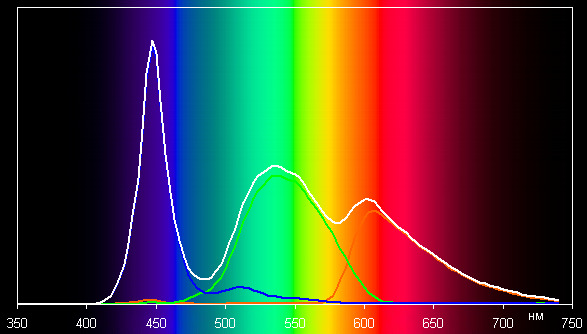

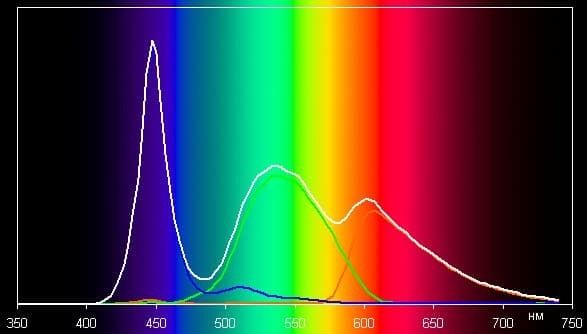

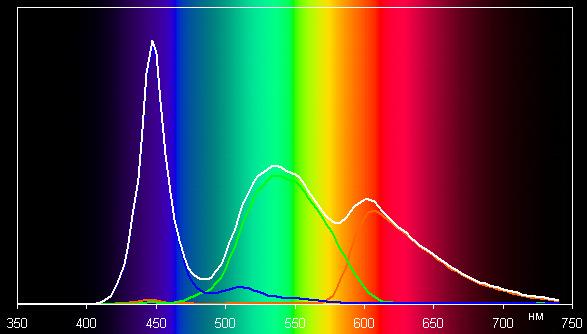

Такой спектр с относительно узким пиком синего и с широкими горбами зеленого и красного цветов характерен для мониторов, в которых используется белая светодиодная подсветка с синим излучателем и желтым люминофором.

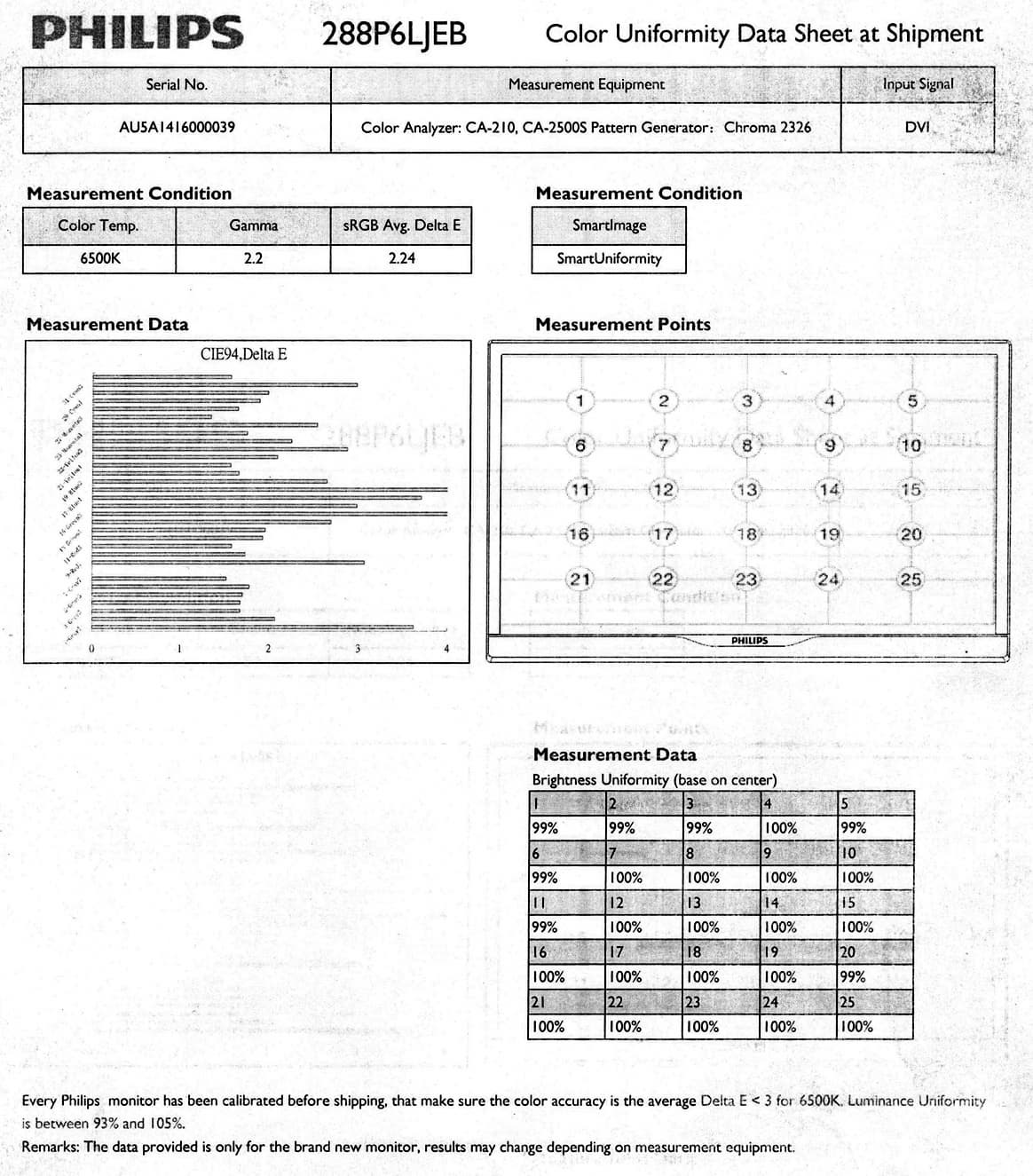

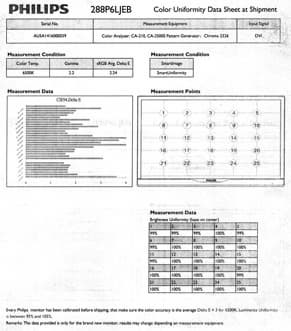

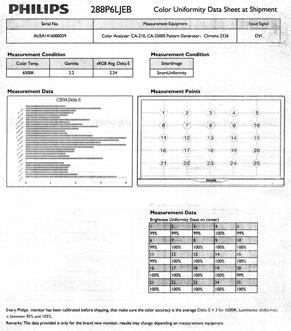

Отметим, что производитель заявляет, что каждый монитор проходит заводскую калибровку, и в доказательство прилагается соответствующий отчет:

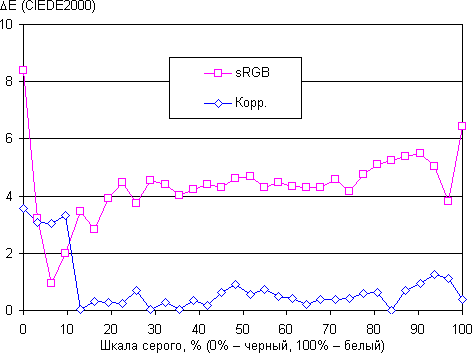

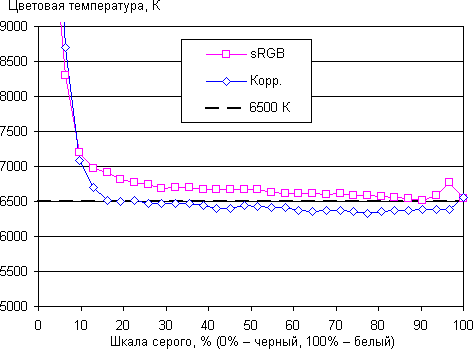

Цветопередача даже при выборе предустановленного профиля sRGB немного отличается от стандартной, поэтому мы попытались вручную скорректировать цвета, регулируя усиление трех основных цветов. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) в случае профиля sRGB и после ручной коррекции:
Самый близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая. Ручная коррекция несколько улучшила цветопередачу, цветовая температура в среднем стала ближе к 6500 К, и ΔE существенно уменьшилась. Отметим, что для большинства вариантов использования этого монитора качество цветопередачи будет достаточно хорошим в варианте «из коробки», особенно учитывая специфику матрицы TN.
Измерение равномерности черного и белого полей, яркости и энергопотребления
Измерения яркости проводились в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). Контрастность вычислялась, как отношение яркости полей в измеряемых точках (режим с отключенной коррекцией).
| Параметр | Среднее | Отклонение от среднего | |
| мин., % | макс., % | ||
| Яркость черного поля | 0,34 кд/м² | −9,7 | 7,1 |
| Яркость белого поля | 269 кд/м² | −8,1 | 8,5 |
| Контрастность | 786:1 | −3,9 | 2,7 |

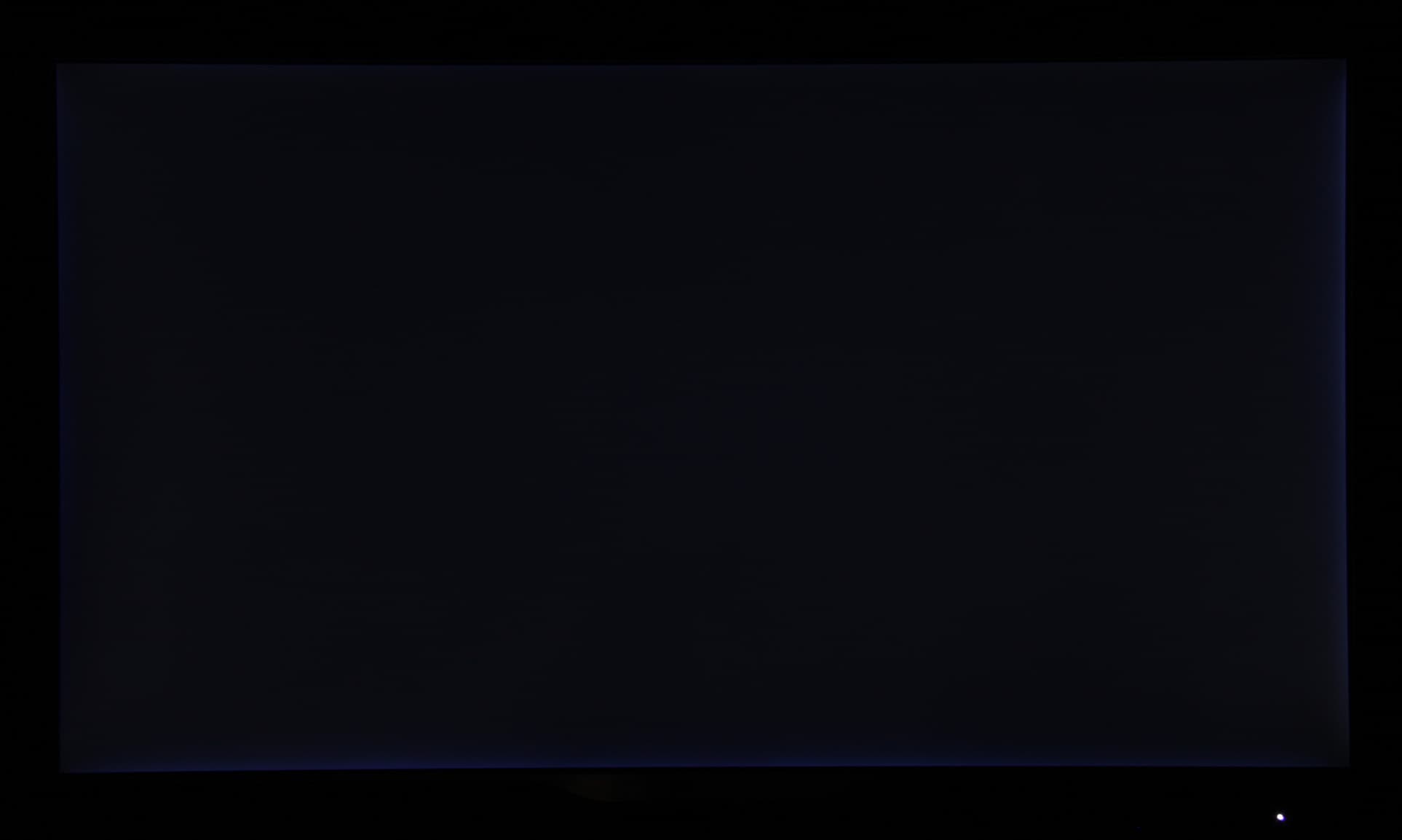

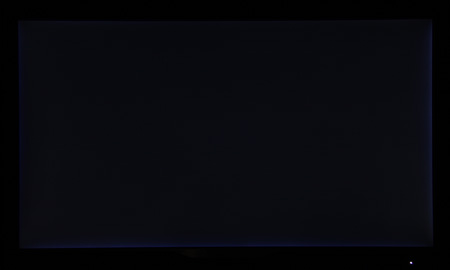

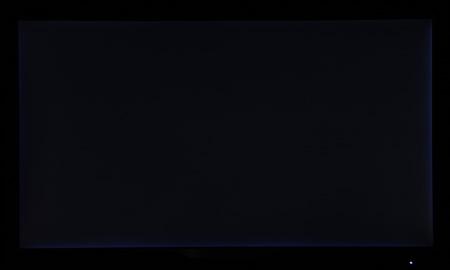

Аппаратные измерения показали отличную равномерность всех трех параметров. Визуально черное поле равномерное на большей части площади экрана и только вдоль границ в узкой области яркость местами слегка повышается. Фотография ниже это демонстрирует:
Дополнительно мы измерили равномерность в режиме SmartUniformity, в котором, по идее, на заводе выполнялась аппаратная калибровка равномерности яркости по площади. Результаты приведены в таблице ниже:
| Параметр | Среднее | Отклонение от среднего | |
| мин., % | макс., % | ||
| Яркость черного поля | 0,31 кд/м² | −10 | 8,1 |
| Яркость белого поля | 197 кд/м² | −8,0 | 11 |
| Контрастность | 631:1 | −15 | 12 |
Яркость и контрастность существенно уменьшились, а равномерность, как ни странно, тоже. Пользы от такой калибровки нет.

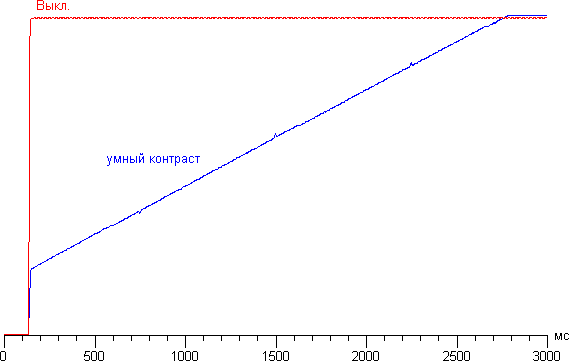

При включении режима с динамической подстройкой яркости установившаяся контрастность формально возрастает, так как на черном поле во весь экран подсветка сильно приглушается. График ниже показывает, как увеличивается яркость (вертикальная ось) при переключении с черного поля на белое при выключенной и включенной динамической подстройки яркости:
Видно, что яркость подсветки плавно и почти линейно повышается до максимального значения. Практической пользы от этой функции мало, но производитель может указать огромное значение контрастности в характеристиках.
Яркость белого поля в центре экрана и потребляемая от сети мощность:
| Значение настройки Яркость | Яркость, кд/м² | Потребление электроэнергии, Вт |
| 100 | 277 | 56,5 |
| 50 | 183 | 48,0 |
| 0 | 85 | 39 |
В режиме ожидания и в условно выключенном состоянии монитор потребляет 0,5 Вт. Механический выключатель на задней панели полностью отключает монитор от сети.
Яркость монитора меняется именно яркостью подсветки, т. е. без ущерба для качества изображения (сохраняется контрастность и количество различимых градаций) яркость монитора можно менять в достаточно широких пределах, что позволяет с комфортом работать и смотреть фильмы как в освещенном, так и в темном помещении. Хотя для условий полной темноты минимальная яркость может показаться высоковатой.

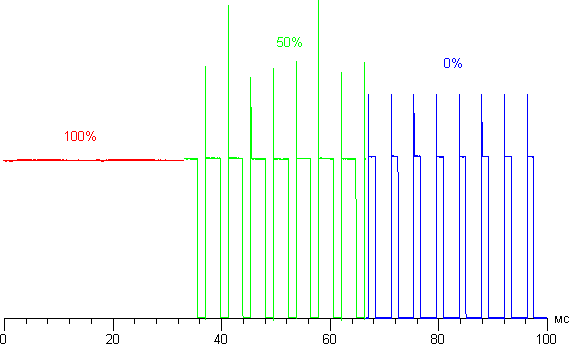

Яркость подсветки регулируется с помощь широтно-импульсной модуляции (ШИМ) прямоугольными импульсами с амплитудой 100% и частотой 240 Гц. Графики ниже демонстрирую зависимость яркости (вертикальная ось) от времени при различных значениях настройки Яркость:
Частота модуляции не самая низкая из встречающихся, но все равно в зависимости от индивидуальной чувствительности такое мерцание может вызывать повышенную утомляемость при работе за монитором на пониженной яркости.
Определение времени отклика и задержки вывода

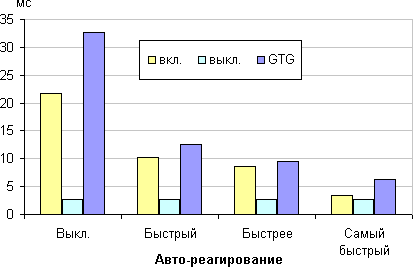

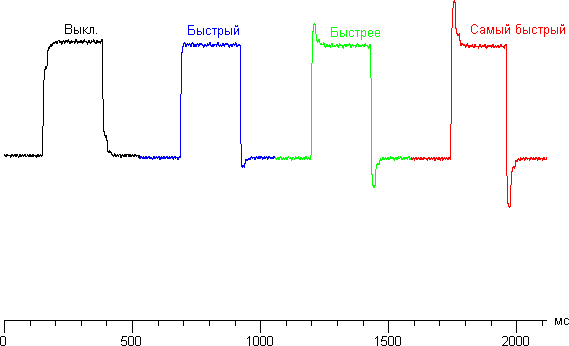

Время отклика зависит от значения настройки Авто-реагирование, которая управляет разгоном матрицы. График ниже показывает, как меняется время включения и выключения при переходе черный-белый-черный (столбики вкл. и выкл.), а также среднее суммарное время для переходов между полутонами (столбики GTG):
При значениях Авто-реагирование отличных от Выкл. на графиках некоторых переходов появляются характерные всплески яркости, например, так выглядят графики для перехода между оттенками 40% и 60% (значения Авто-реагирование приведены над графиками):
Оптимальными значениями с нашей точки зрения являются Быстрый или Быстрее, так как при Самый быстрый артефакты уже очень заметны. В целом с нашей точки зрения, скорости матрицы после разгона вполне достаточно даже для игр в динамичные игры.
Мы определяли полную задержку вывода от переключения страниц видеобуфера до начала вывода изображения на экран. При этом в итоговое значение не включалась неизвестная фиксированная величина задержки от запроса на переключения страниц видеобуфера до запуска АЦП с внешним фотодатчиком, установленным в центре экрана монитора, а также некая постоянна/переменная задержка, обусловленная тем, что ОС Windows не является системой реального времени с нормированными задержками и особенностями работы видеокарты, ее драйвера и Microsoft DirectX. То есть получаемая величина задержки привязана к конкретной программно-аппаратной конфигурации. В итоге задержка вывода изображения составила порядка 60 мс в режиме 1920 на 1080 пикселей и 60 Гц кадровой частоты. В случае 3840 на 2160 пикселей при 30 Гц кадровой частоты — 80-90 мс, а при таком же разрешении, но уже при 60 Гц задержка уменьшилась до примерно 70 мс (для подключения по DisplayPort, разумеется). Для динамичных игр задержка великовата, но работать при 60 Гц уже можно.
Измерение углов обзора
Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном, горизонтальном и диагональном (из угла в угол) направлениях.
 |  |
| В вертикальной плоскости | В горизонтальной плоскости |
 |  |
| По диагонали | Яркость черного поля в процентах от максимальной яркости белого поля |
 | |
| Контрастность | |
Уменьшение яркости на 50% от максимального значения:
| Направление | Угол, градусы |
| Вертикальное | −31/29 |
| Горизонтальное | −45/40 |
| Диагональное | −40/37 |
Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану в горизонтальном и диагональном направлении, при этом графики яркости полутонов не пересекаются во всем диапазоне измеряемых углов. При небольшом отклонении вниз инвертируются темные оттенки, при большом отклонении вверх инвертируются светлые. Контрастность в диапазоне углов ±82° приближается к отметке 10:1, но не опускается ниже.
Для количественной характеристики изменения цветопередачи мы провели колориметрические измерения для белого, серого (127, 127, 127), красного, зеленого и синего, а также светло-красного, светло-зеленого и светло-синего полей во весь экран с использованием установки, подобной той, что применялась в предыдущем тесте. Измерения проводились в диапазоне углов от 0° (датчик направлен перпендикулярно к экрану) до 80° с шагом в 5°. Полученные значения интенсивностей были пересчитаны в ΔE относительно замера каждого поля при перпендикулярном положении датчика относительно экрана. Результаты представлены ниже:
В качестве реперной точки можно выбрать отклонение в 45°, что может быть актуальным в случае, например, если изображение на экране рассматривают два человека одновременно. Критерием сохранения правильности цветов можно считать значение ΔE меньше 3.
Из графиков следует, только при отклонении вверх хотя бы основные цвета не сильно изменяются в оттенке. Вообще, значительный сдвиг большинства оттенков является наряду с инвертированием яркости полутонов характерной особенностью матриц типа TN.
Выводы
Видимо, с целью некоторой компенсации «особенностей» матрицы типа TN производитель расширил функциональные возможности этого монитора, что как минимум привело к увеличению длины списка достоинств. Впрочем, сути это не меняет, так как подобные мониторы могут быть востребованы в тех случаях, когда на экран нужно выводить много информации в виде единого поля, которое неудобно, например, разбивать на несколько мониторов или постоянно прокручивать, и при этом к качеству цветопередачи не предъявляются высокие требования. Как пример — работа с системами CAD/CAM.
Достоинства:
- Четыре видеовхода
- Строгий дизайн
- Удобная и регулируемая подставка
- VESA-площадка 100 на 100 мм
- Поддержка MHL (заявлено до 1080p при 60 кадр/с)
- Эффективный регулируемый разгон матрицы
- Четырехпортовый концентратор USB (3.0/2.0) с портом для быстрой зарядки
- Продвинутые режимы картинка-в-картинке и картинка-рядом-с-картинкой
- Программа для настройки монитора с компьютера
- Хорошая комплектация
- Русифицированное меню
Недостатки:
- Мерцание подсветки на пониженной яркости
