ЖК-монитор Philips 239C4QH


Название серии Blade 2, к которой относится монитор Philips 239C4QH, намекает вовсе не на вторую часть кинофильма про борца с вампирами (хотя монитор тоже черный, то есть что-то общее прослеживается), а на особо тонкий корпус монитора (первое значение слова blade — «лезвие»).

Содержание:

Паспортные характеристики, комплект поставки и цена

Тип матрицыIPS со светодиодной (W-LED) подсветкой
Диагональ58,4 см (23 дюйма)
Отношение сторон16:9 (509,2×286,4 мм)
Разрешение1920×1080 пикселей
Шаг пикселей0,265 мм
Яркость250 кд/м²
Контрастность1000:1, динамическая 20 000 000:1
Углы обзора178° (гор.) и 178° (верт.) до контраста > 10:1
Время отклика14 мс типично, 7 мс SmartResponse (от серого к серому — GTG)
Количество отображаемых цветов16,7 млн.
Интерфейсы
  • Аудио/видеовход HDMI, 2 шт.
  • Видеовход VGA
  • Выход на наушники (гнездо 3,5 мм миниджек)
Совместимые видеосигналыДо 1920×1080 пикселей при 60 Гц
Отчет MonInfo для VGA-подключения
Отчет MonInfo для HDMI-подключения
Акустическая системаОтсутствует
Особенности
  • Регулировка подставки: наклон 3° вперед и 15° назад
  • Разъем для кенсингтонского замка
Размеры (Ш×В×Г) 550×421×180 мм с подставкой,
550×337×34 мм без подставки
Масса3,05 кг с подставкой,
2,07 кг без подставки
Потребляемая мощность33,6 Вт типично,
28 Вт в экономичном режиме
0,3 Вт в режиме ожидания
Напряжение питания 100—240 В, 50/60 Гц (внешний БП)
Комплект поставки
  • Монитор на подставке
  • Внешний БП (100—240 В, 50-60 Гц на 12 В/3,75 А)
  • Кабель питания (евровилка)
  • Видеокабель VGA
  • Кабель HDMI
  • Краткое руководство пользователя
  • CD-ROM с драйвером и руководством пользователя
Ссылка на сайт производителяwww.philips.ru
Средняя текущая цена (количество предложений) в московской рознице (рублевый эквивалент — во всплывающей подсказке) Н/Д(0)

Внешний вид

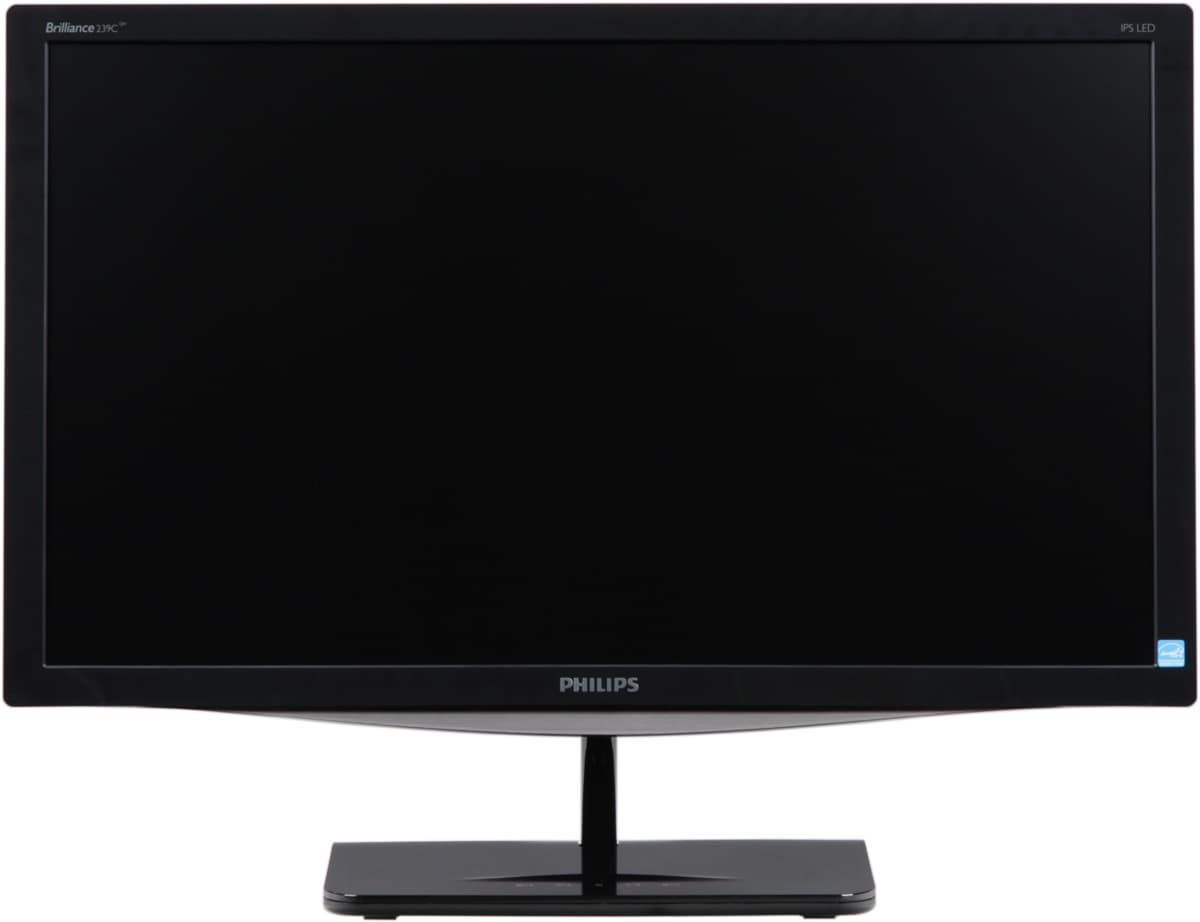

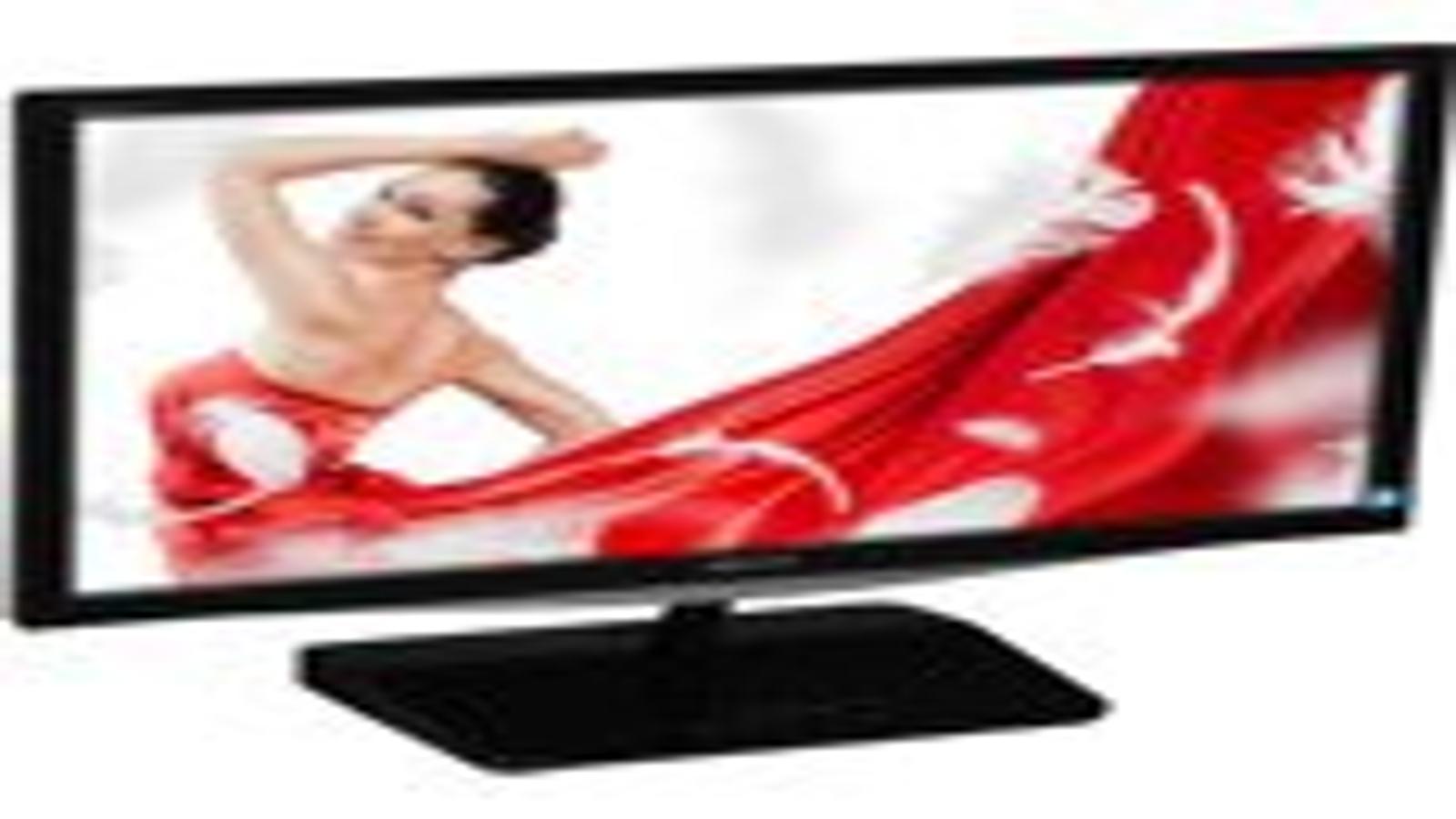

ЖК-монитор Philips 239C4QH, вид спереди

Монитор имеет оригинальный и главное ненавязчивый дизайн, за что мы ему сразу присудим нашу награду. Корпус блока экрана, стойка и основание подставки изготовлены из черного пластика (у нас была черная модификация с полной маркировкой 239C4QHSB/01) с зеркально-гладкой и неустойчивой к повреждениям поверхностью (на самом деле верх основания подставки сделан из темно-тонированного полупрозрачного пластика, но сути это не меняет). Исключение одно — торцы основания подставки, что разумно, так как хотя бы на местах, куда пользователь будет тыкаться оконечностями разъемов, заметных царапин оставаться не будет. К остальным поверхностям без надобности лучше не прикасаться — уж больно некрасиво следы от пальцев на глянцевых поверхностях выглядят, а любой проход тряпкой/салфеткой обязательно оставляет микроцарапины. Поверхность матрицы черная и матовая.

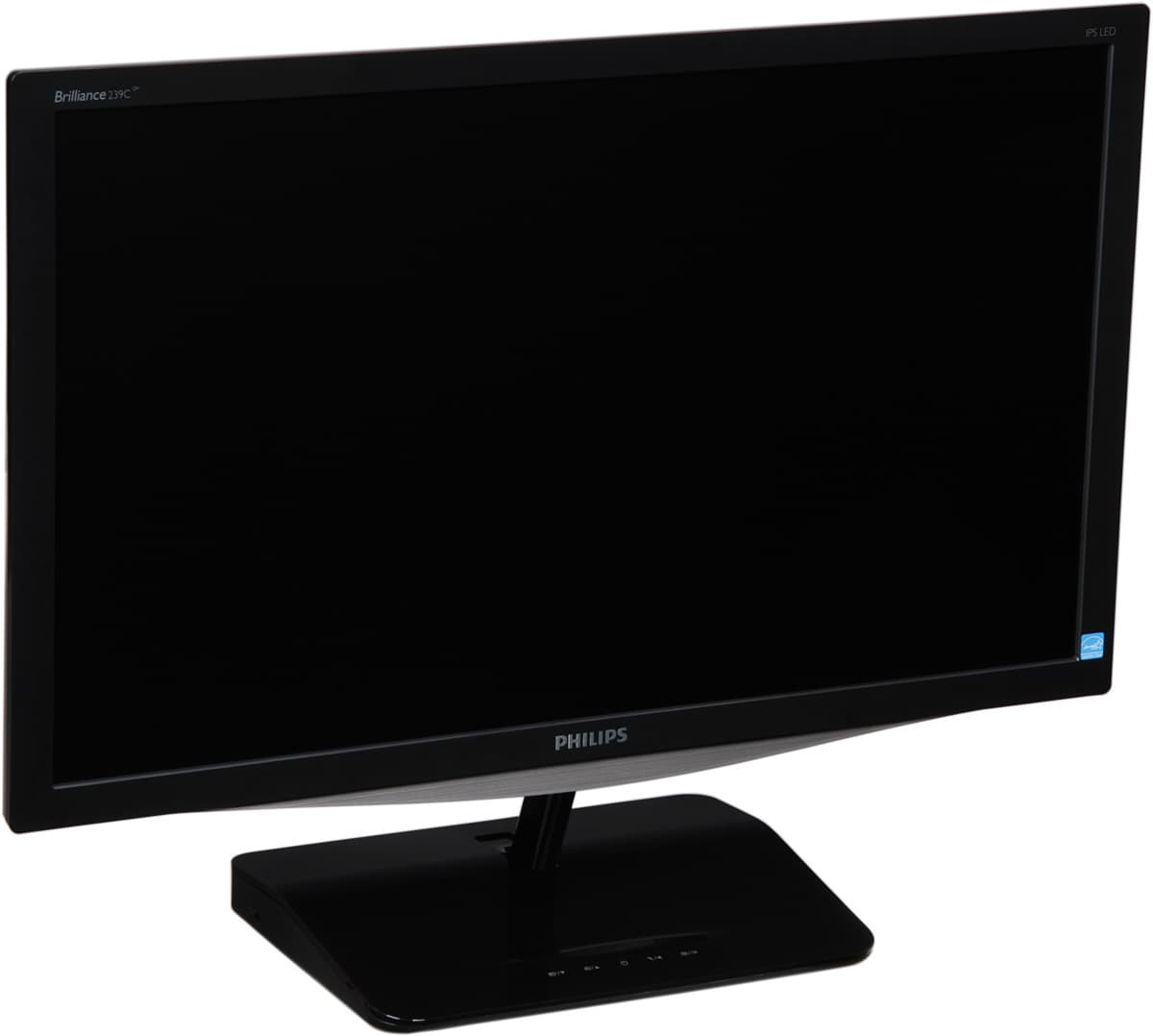

ЖК-монитор Philips 239C4QH, общий вид

В нижней части рамки имеется вставка из прозрачного пластика с серебристой подложкой, а на задней панели — вставка-полоска из пластика с серебристым покрытием.

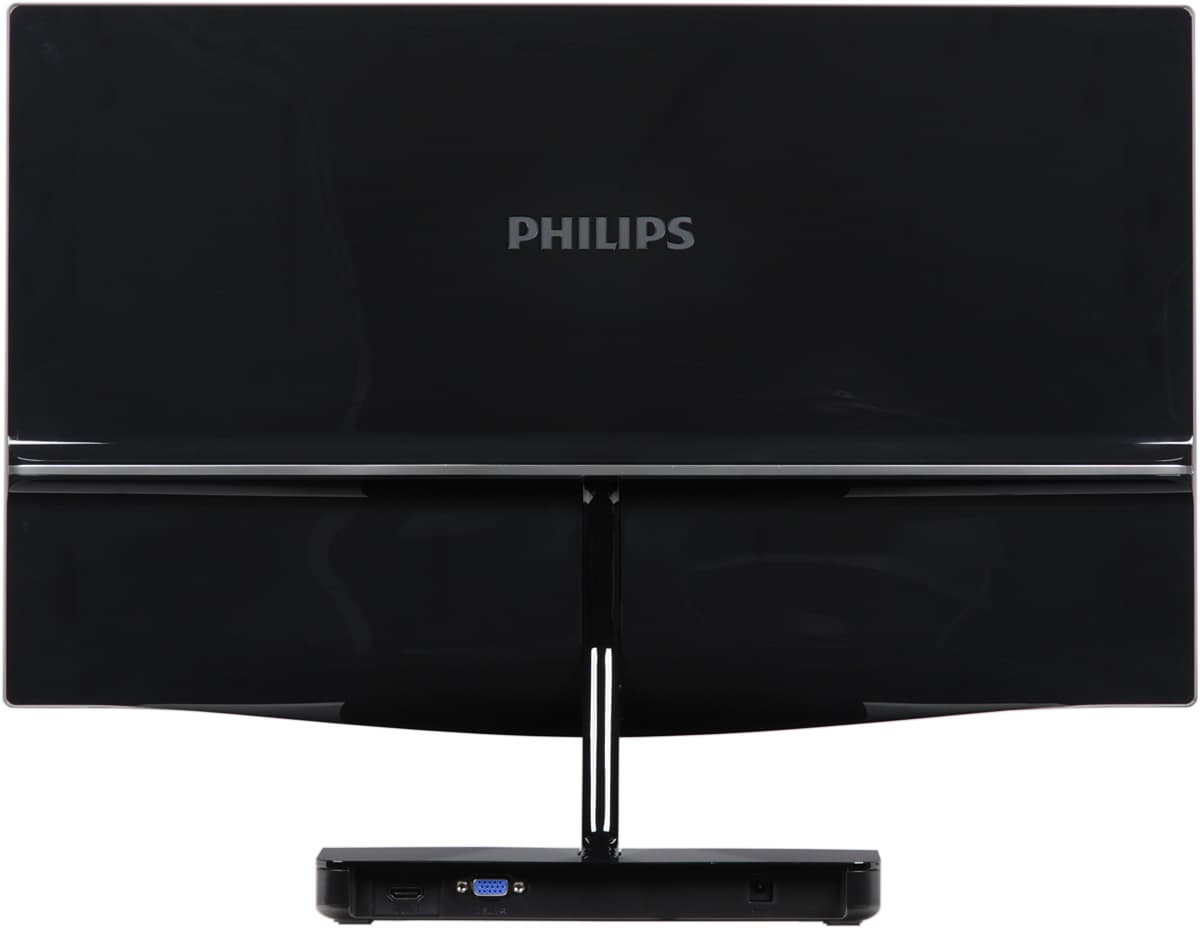

ЖК-монитор Philips 239C4QH, вид сзади

Блок экрана тонкий и освобожден от всего, так как все перенесено на подставку: на торцы — разъем питания, интерфейсные разъемы и разъем для замка Кенсингтона, на верхнюю панель основания — кнопки и индикатор состояния.

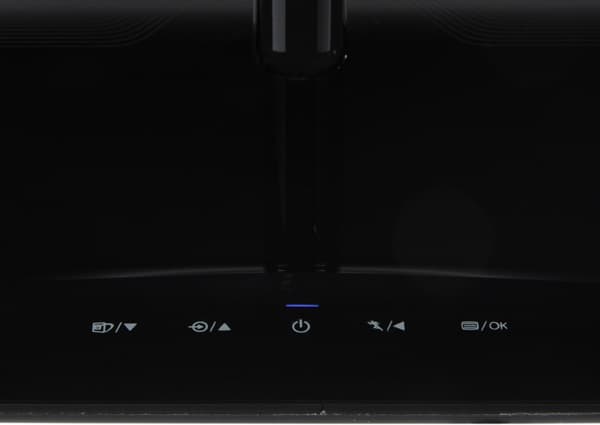

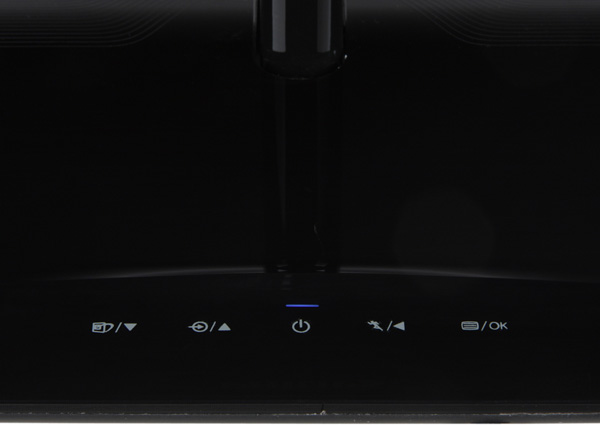

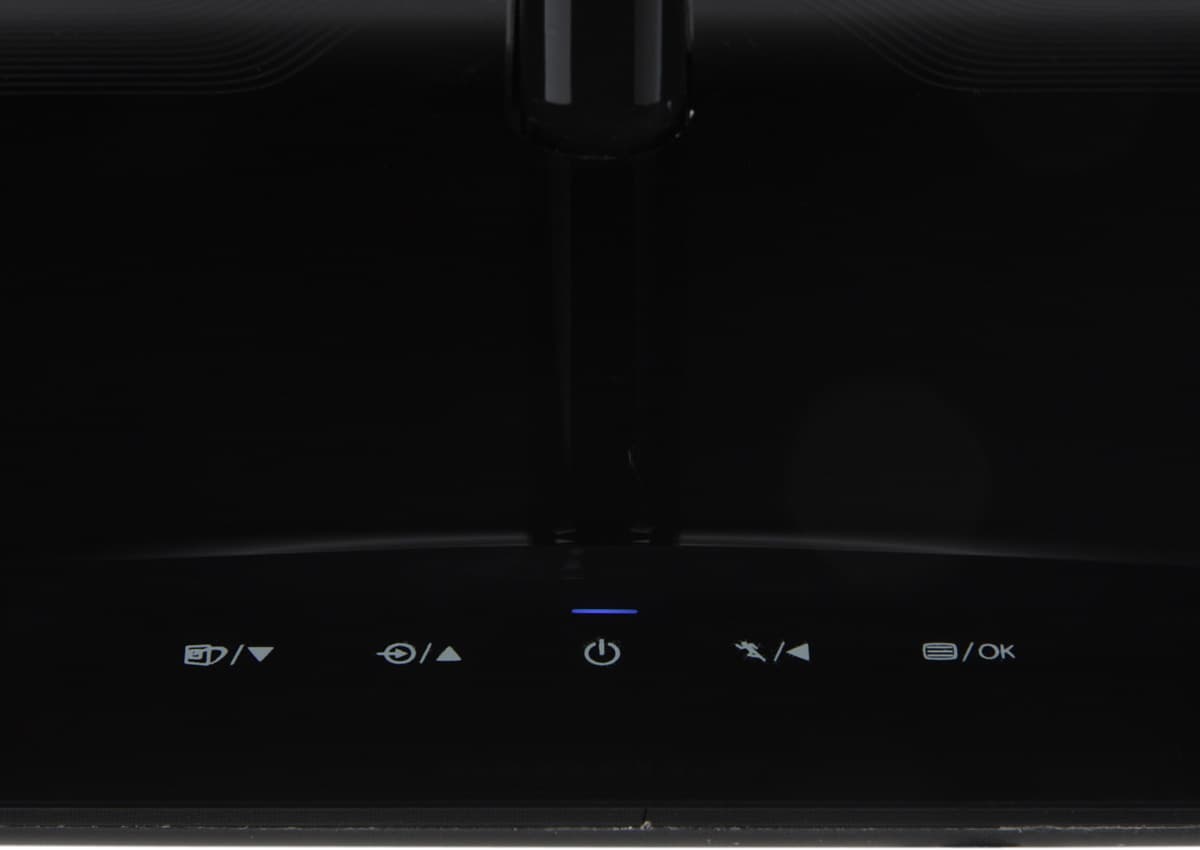

ЖК-монитор Philips 239C4QH, контрольная панель

В результате отходящие кабели идут непосредственно от подставки, а не свешиваются неопрятным пучком, и подключенный монитор смотрится очень аккуратно — останется только для баланса не загромождать окружающую монитор рабочую поверхность. Четыре резиновые ножки-таблетки надежно фиксируют монитор на столе, а относительно большая площадь основания обеспечивает монитору хорошую устойчивость. Стойка намертво приделала к блоку экрана, а на основании подставки закреплена через шарнир, который позволяет немного наклонять блок экрана вперед от вертикального положения, больше — назад, а также поворачивать основание подставки почти параллельно блоку экрана, чтобы в таком виде упаковывать монитор в коробку.

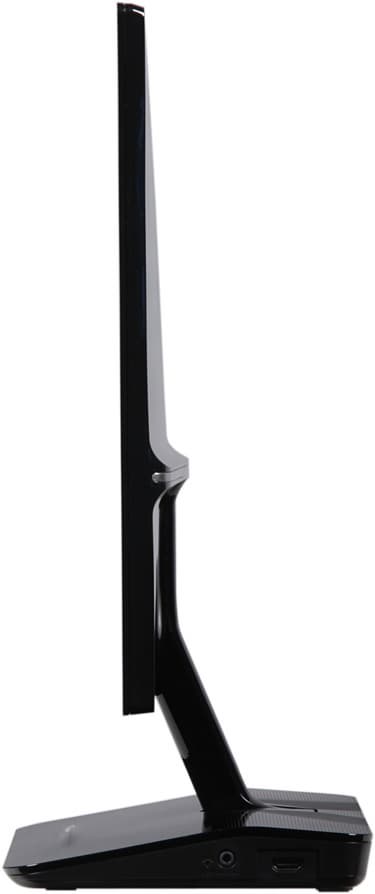

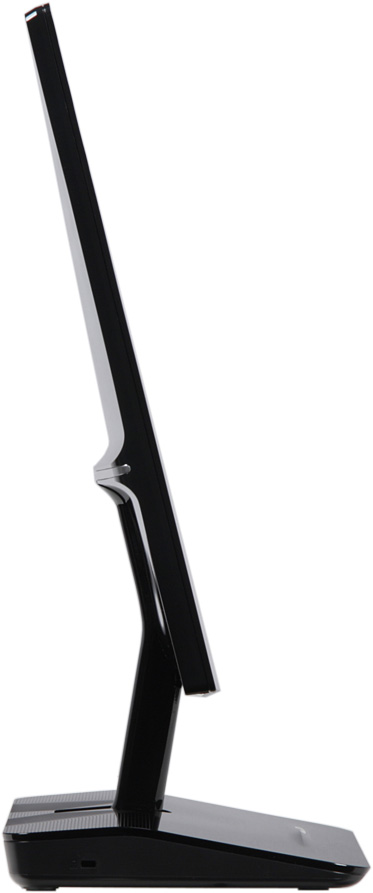

ЖК-монитор Philips 239C4QH, вид сбоку    ЖК-монитор Philips 239C4QH, вид сбоку

В рабочем положении отклонение назад ограничено плечом стойки, упирающимся в стол через вырез в днище основания подставки.

Коммутация

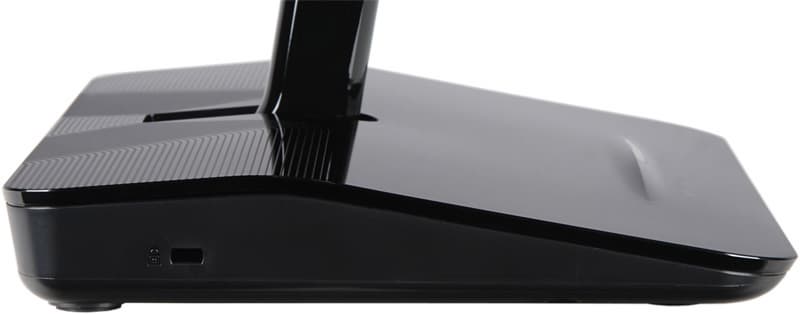

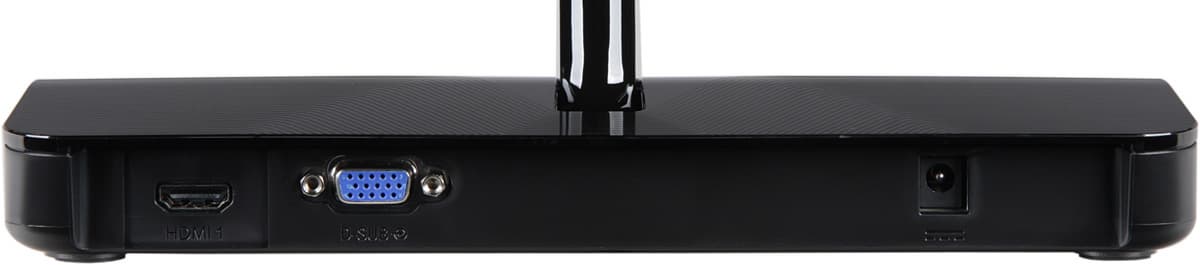

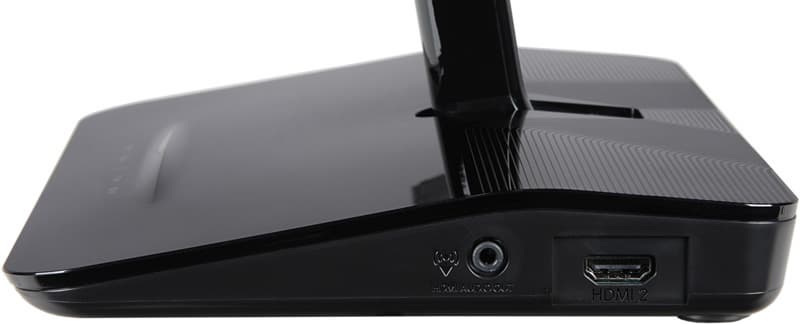

ЖК-монитор Philips 239C4QH, разъемы

ЖК-монитор Philips 239C4QH, разъемы

ЖК-монитор Philips 239C4QH, разъемы

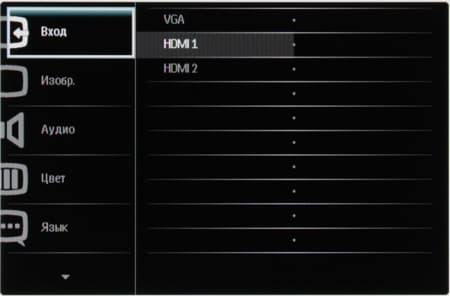

Монитор оснащен тремя входами: парой HDMI и VGA. Есть автоматический поиск активного входа. Вручную вход выбирается или кнопкой или в меню.

ЖК-монитор Philips 239C4QH, меню установок

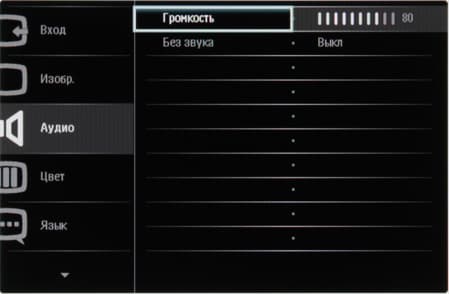

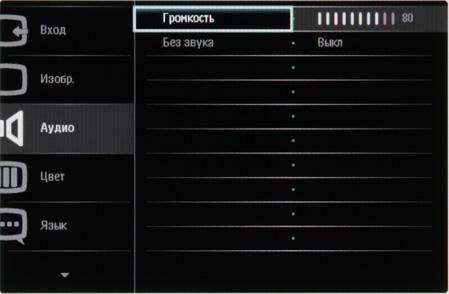

Входы HDMI способны принимать цифровые аудиосигналы (только PCM стерео), которые выводятся после преобразования в аналоговый вид через гнездо миниджек 3,5 мм. К этому гнезду можно подключить внешнюю активную акустическую систему или наушники. Мощности выхода хватило, чтобы в 32-омных наушниках громкость была достаточной, даже с запасом. Качество звука в наушниках очень хорошее — звук чистый, воспроизводятся все частоты, в паузах шума не слышно. В меню регулируется громкость, там же звук выключается.

ЖК-монитор Philips 239C4QH, меню установок

Меню, управление и локализация

Индикатор питания при работе неярко светится белым (синий на фотографии получился из-за разницы в цветовой температуре между светодиодом индикатора и лампами накаливания в осветительных установках), в режиме ожидания — нечасто мигает и не горит, если монитор выключен. Кнопки сенсорные (ИК?). Места, к которым следует прикладывать палец, обозначены белыми значками. Если на экране нет меню, то нажатие на первую кнопку переключает режимы SmartImage, на вторую — переключает входы, следующая — кнопка питания, четвертая переключает режимы SmartResponse, и последняя выводит меню на экран. Навигация по меню относительно удобная. При настройке изображения меню с экрана убирается, и ползунки параметров выводятся в нижней части экрана, что облегчает оценку вносимых изменений.

ЖК-монитор Philips 239C4QH, меню установок

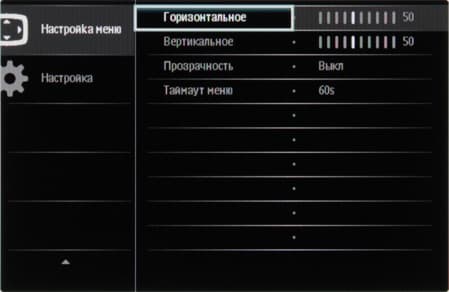

Меню можно передвинуть, отрегулировать прозрачность его фона и изменить интервал автоматического выхода из меню.

ЖК-монитор Philips 239C4QH, меню установок

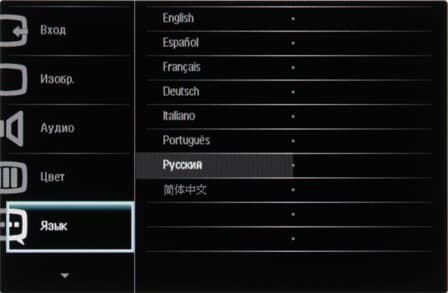

Есть русская версия экранного меню.

ЖК-монитор Philips 239C4QH, меню установок

Кириллический шрифт меню читаемый, хотя и плотноватый. Качество перевода надписей в меню на русский язык высокое. К монитору прилагается краткое руководство пользователя в картинках и CD-ROM с руководствами пользователя в виде PDF-файлов, в том числе и русская версия, которая также находится на русском разделе сайта компании. Дополнительно на этот CD-ROM записаны драйвера монитора (INF- и CAT-файлы и профиль ICM), а также установщик программы Philips SmartControl Premium, позволяющей настраивать монитор с помощью ПК.

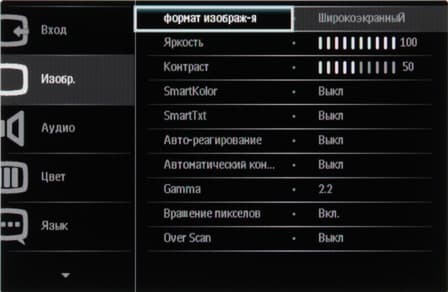

Присутствуют стандартные настройки Яркость и Контраст.

ЖК-монитор Philips 239C4QH, меню установок

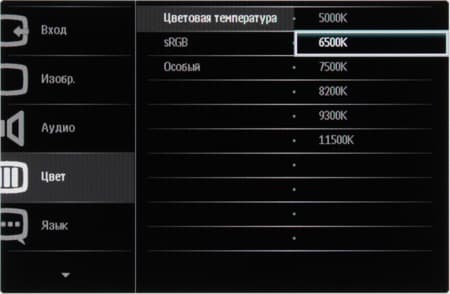

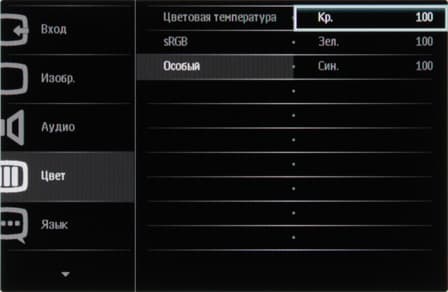

Цветовая температура устанавливается или выбором одного из 7 предустановленных профилей (sRGB и шесть значений цветовой температуры) или ручной регулировкой интенсивности трех цветов.

ЖК-монитор Philips 239C4QH, меню установок

ЖК-монитор Philips 239C4QH, меню установок

Параметр Gamma — выбор кривой гамма-коррекции. Регулировка контурной резкости доступна опосредованно через выбор профиля SmartImage. Режимы SmartKolor и SmartTxt что-то как-то улучшают. Есть функция динамического контраста, которая понижает яркость подсветки при выводе на экран темного изображения. Функция Авто-реагирование отвечает за регулировку разгона матрицы, а Вращение пикселов, видимо, предотвращает деградацию матрицы от статичного изображения.

Режимов геометрической трансформации всего два: Широкоэкранный — принудительное растягивание картинки на всю площадь экрана (подходит для сигналов 16:9 и анаморфированных фильмов в формате 4:3); и 4:3 — вывод в соответствующем формате. Функция Over Scan немного увеличивает картинку так, чтобы края изображения вышли за периметр экрана. Доступность режимов определяется типом видеосигнала.

При VGA-подключении автоматическая подстройка под параметры VGA-сигнала выполняется довольно быстро и правильно, но оттенки на шкале серого различаются в диапазоне от 4 до 248, а не от 0 до 255. Как при VGA-, так и при DVI-подключении поддерживается разрешение до 1920×1080 пикселей при 60 кадр/с включительно. Интерполяция низких разрешений к разрешению матрицы выполняется без артефактов. В режиме 1920 на 1080 пикселей яркостная и цветовая четкости максимально возможные, дополнительного подчеркивания контуров нет (если оно не включено специально). «Кристаллический эффект» (локальная микроскопическая вариация яркости) практически отсутствует.

Кинотеатральные режимы работы мы тестировали с использованием Blu-ray-плеера Sony BDP-S300. Монитор воспринимает сигналы 576i/p, 480i/p, 720p, 1080i и 1080p. 1080p при 24 кадр/с не поддерживается. В случае чересстрочных сигналов картинка просто выводится по полям. При HDMI-подключении тонкие градации оттенков различаются как в светах, так и в тенях. Яркостная и цветовая четкости очень высокие.

Тестирование ЖК-матрицы

Оценка качества цветопередачи

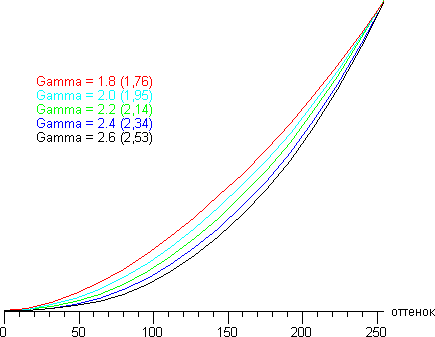

Для оценки характера роста яркости на шкале серого мы измерили яркость 17 оттенков серого при различных значениях параметра Gamma (при HDMI-подключении). На графике ниже приведены полученные гамма-кривые (в подписях число в скобках — это показатель аппроксимирующей степенной функции):

ЖК-монитор Philips 239C4QH, Гамма-кривые

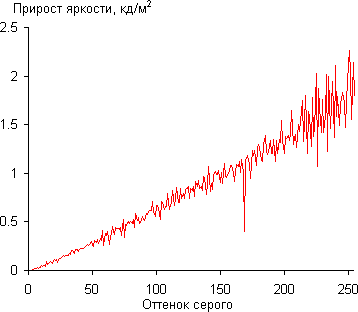

Реальная гамма-кривая ближе всего к стандартной при значении 2.2, поэтому далее мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255) именно при этом значении. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

ЖК-монитор Philips 239C4QH, Дифференциальная гамма-кривая

Рост прироста яркости в целом равномерный, и каждый следующий оттенок, за исключением одного ближайшего к черному, значимо ярче предыдущего:

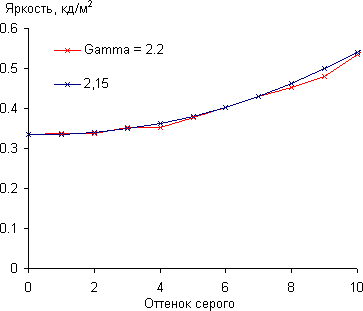

ЖК-монитор Philips 239C4QH, Гамма-кривая, начальный участок

Аппроксимация полученной гамма-кривой дала показатель 2,15, что близко к стандартному значению 2,2, при этом аппроксимирующая степенная функция практически совпадает с реальной гамма-кривой:

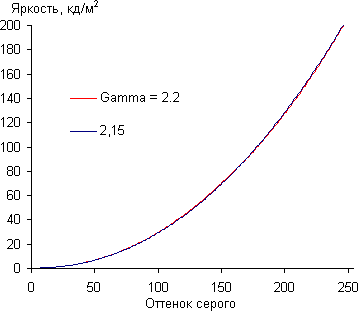

ЖК-монитор Philips 239C4QH, Гамма-кривая

Для оценки качества цветопередачи использовали спектрофотометр X-Rite ColorMunki Design и комплект программ Argyll CMS (1.3.4).

Цветовой охват совсем чуть-чуть отличается от sRGB:

ЖК-монитор Philips 239C4QH, цветовой охват

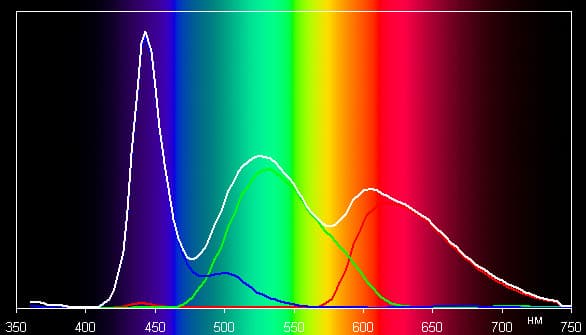

Ниже приведен спектр для белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов):

ЖК-монитор Philips 239C4QH, спектр

Такой спектр с широкими горбами характерен для мониторов, в которых используется светодиодная подсветка. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) в случае профиля 6500K, sRGB и после ручной коррекции усиления трех основных цветов. Близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая.

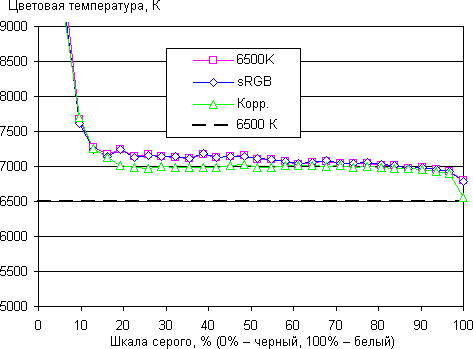

ЖК-монитор Philips 239C4QH, цветовая температура

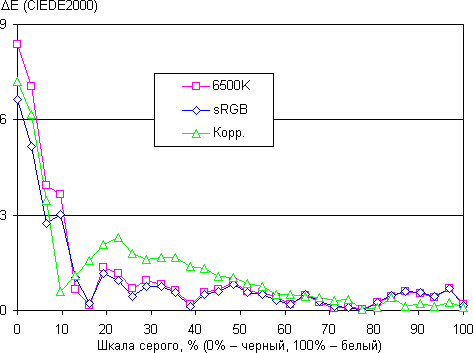

ЖК-монитор Philips 239C4QH, дельта E

На всей значимой части шкалы серого ΔE не превышает 3 единиц, что редко встретишь даже в профессиональных мониторах в некалиброванном состоянии. Цветовая температура меняется незначительно, но остается чуть выше стандартных 6500 К, а ручная коррекция изменила только точку белого. Впрочем, 7000 К — это не очень большое отклонение, поэтому для достоверной по бытовым меркам цветопередачи достаточно выбрать предустановленный профиль 6500K или sRGB и на этом успокоиться.

Измерение равномерности черного и белого полей, яркости и энергопотребления

Измерения яркости проводились в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). Тестируемый экземпляр имел заводской дефект в виде засветки черного поля в нижнем левом углу, поэтому результаты измерения равномерности черного поля и контрастности мы не приводим.

Параметр Среднее Отклонение от среднего
мин., % макс., %
Яркость белого поля 219 кд/м² −10,5 9,6

Аппаратные измерения показали хорошую равномерность яркости белого поля. В центре экрана контрастность составила примерно 700:1, что типично для мониторов на матрице IPS. Функция динамической подстройки яркости подсветки работает не спеша, поэтому особой практической пользы от нее нет. На приведенном ниже графике видно, как подстраивается яркость подсветки при переключении с черного поля во весь экран на белое поле, после 5-секундной выдержки черного поля:

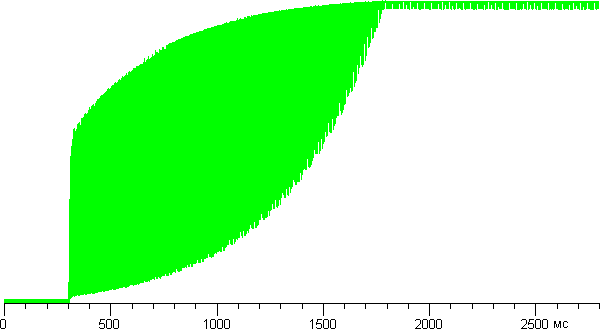

ЖК-монитор Philips 239C4QH, SmartContrast

На подстройку ушло порядка 1,5 с. Для разнообразия модуляцию подсветки мы решили не сглаживать.

Яркость белого поля в центре экрана определялась с помощью яркомера «Аргус-02».

Значение настройки Яркость Яркость, кд/м² Потребление электроэнергии, Вт
100 216 34,2
50 134 24,7
0 50,1 15,0

Яркость монитора меняется именно яркостью подсветки, т.е. без ущерба для качества изображения (сохраняется контрастность и количество различимых градаций) яркость монитора можно менять в широких пределах, что позволяет с комфортом работать и смотреть фильмы как в освещенном, так и в темном помещении. Мерцания подсветки не видно благодаря высокой частоте модуляции (прямоугольными импульсами со 100%-ной амплитудой) — 240 Гц.

Определение времени отклика и задержки вывода

В таблице приведены времена отклика в зависимости от установки функции Авто-реагирование.

Авто-реагирование Переход черный-белый-черный (вкл. + выкл. = сумма), мс Суммарный переход между полутонами в среднем, мс
Выкл 11,8 + 10,6 = 22,4 34,6
Быстрый 11,7 + 10,5 = 22,2 22,6
Быстрее 11,6 + 10,4 = 22,0 20,9
Самый быстрый 11,6 + 10,4 = 22,0 19,1

Время перехода черный-белый-черный практически не меняется, так как выше уровней черного и белого разгон уже не сделаешь, тогда как отклик между полутонами существенно уменьшается. Однако даже на максимальном разгоне артефактов практически нет, что подтверждают графики переходов — всплески на фронтах не такие уж и большие. Для примера приведем зависимости яркости от времени при переходе между оттенками 40% и 60% (от числового значения) при различных значениях настройки Авто-реагирование:

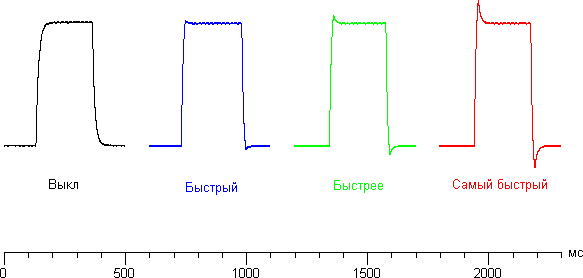

ЖК-монитор Philips 239C4QH, SmartResponse

Задержка вывода изображения относительно ЭЛТ-монитора составила 2,3 мс при VGA-подключении и 12,5 мс при DVI-подключении (тестируемый монитор подключен как первичный). Такая задержка вряд ли кому-нибудь помешает даже в случае очень динамичных игр.

Измерение углов обзора

Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном, горизонтальном и диагональном (из угла в угол) направлениях. Так как свойства IPS-матрицы симметричны (без учета локальных дефектов) относительно вертикальной и горизонтальной осей, то для экономии времени измерения для двух направлений проводились только при отклонении вправо по диагонали и вправо, но для наглядности и удобства сравнения графики были достроены симметричным отражением кривых относительно вертикальной оси.

ЖК-монитор Philips 239C4QH, углы обзора в вертикальной плоскости ЖК-монитор Philips 239C4QH, углы обзора в горизонтальной плоскости
В вертикальной плоскости


В горизонтальной плоскости


ЖК-монитор Philips 239C4QH, углы обзора по диагонали ЖК-монитор Philips 239C4QH, Яркость черного поля
По диагонали


Яркость черного поля


ЖК-монитор Philips 239C4QH, Контрастность
Контрастность

Уменьшение яркости на 50% от максимального значения:

Направление Угол, градусы
Вертикальное 33
Горизонтальное 43
Диагональное 38

Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану в горизонтальном направлении, при этом графики не пересекаются во всем диапазоне измеряемых углов. Чуть быстрее падает яркость при отклонении в вертикальном направлении. При отклонении в диагональном направлении поведение яркости оттенков имеет промежуточный характер между вертикальным и горизонтальным направлениями, за исключением яркости черного поля, которая начинает резко возрастать уже при 20° отклонения от перпендикуляра к экрану. Если сидеть от экрана на расстоянии 50-60 см, то черное поле по углам будет заметно светлее, чем в центре (поэтому, кстати, дефект в углу в глаза совсем не бросается), и при этом с выраженным синим оттенком. Контрастность в диапазоне углов ±82° для двух направлений значительно превышает 10:1 и только для диагонального направления опускается ниже 10:1 при отклонении более чем на 80°.

Для количественной характеристики изменения цветопередачи мы провели колориметрические измерения для белого, серого (127, 127, 127), красного, зеленого и синего, а также светло-красного, светло-зеленого и светло-синего полей во весь экран с использованием установки, подобной той, что применялась в предыдущем тесте. Измерения проводились в диапазоне углов от 0° (датчик направлен перпендикулярно к экрану) до 80° с шагом в 5°. Полученные значения интенсивностей были пересчитаны в ΔE относительно замера каждого поля при перпендикулярном положении датчика относительно экрана. Результаты представлены ниже:

ЖК-монитор Philips 239C4QH, Сдвиг цвета по вертикалиЖК-монитор Philips 239C4QH, Сдвиг цвета в горизонтальной плоскости

ЖК-монитор Philips 239C4QH, Сдвиг цвета по диагонали

В качестве реперной точки можно выбрать отклонение в 45°, что может быть актуальным в случае, например, если изображение на экране рассматривают два человека одновременно. Критерием сохранения правильности цветов можно считать значение ΔE меньше 3.

Из графиков следует, что светло-синий при отклонении по вертикали, а также он и синий при диагональном отклонении претерпевают существенный сдвиг оттенка. Такое поведение в целом типично для матрицы типа IPS.

Выводы

Монитор отличается прежде всего дизайном и наличием кучи функций, начинающихся со Smart (особенно в английском варианте меню). По основным характеристикам Philips 239C4QH можно отнести к типичному современному универсальному домашне-офисному монитору с матрицей типа IPS и со светодиодной подсветкой, пригодному для выполнения обычной офисной работы, непрофессиональной работы с графикой, для просмотра кино и для игр в не очень динамичные игры. Наличие второго HDMI-входа располагает к подключению альтернативного источника сигнала в виде, например, мультимедийного плеера, но вот режим 24 кадр/с, к сожалению, не поддерживается. Ничего страшного и критичного в этом нет, так как можно смотреть и при 50/60 кадр/с, однако в недостатки этот момент мы вынесем.

Достоинства:

  • Оригинальный дизайн
  • Высокое качество цветопередачи
  • Отличное качество выхода на наушники
  • Два HDMI-входа
  • Удобное расположение разъемов
  • Русифицированное меню

Недостатки:

  • Не поддерживается режим 24 кадр/с
Original Design - награда за оригинальный дизайн модели
