ЖК-монитор NEC MultiSync P221W


Тему широкоформатных универсальных мониторов, пригодных как для работы, так и для развлечения, продолжает очередной подопытный — NEC MultiSync P221W. Бескомпромиссная матрица S-PVA обещает как минимум хорошие углы обзора, насчет остального — посмотрим.

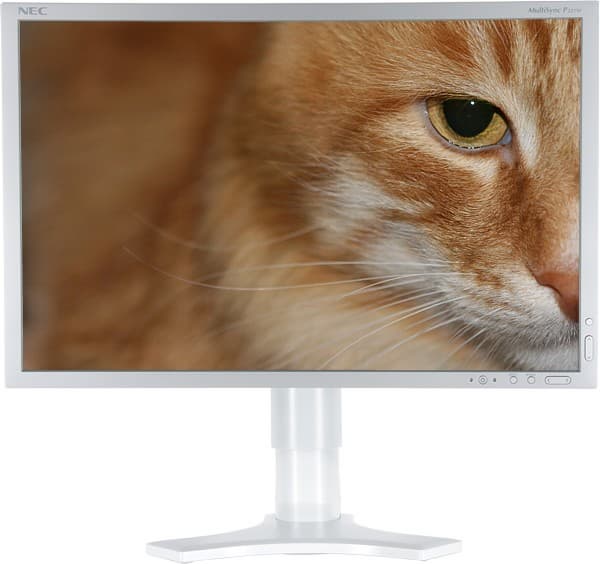

Изображение на экране - CC(BY) www.nataliakulikova.ru

Комплект поставки, технические характеристики и цена

Вынесены на отдельную страницу.

Внешний вид

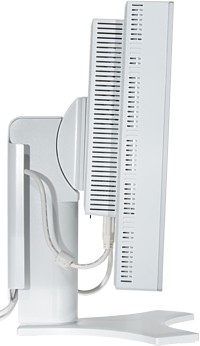

Дизайн монитора (и экранного меню) традиционен для профессиональной серии мониторов от NEC и отличается изрядной долей консерватизма. Внешние панели монитора и подставки изготовлены из белого пластика с матовой и слегка шершавой поверхностью (видимо, есть и черный вариант исполнения), а узкая рамка вокруг экрана (шириной всего 15 мм по данным производителя) — из пластика с серебристым покрытием светло-серого цвета.

Side

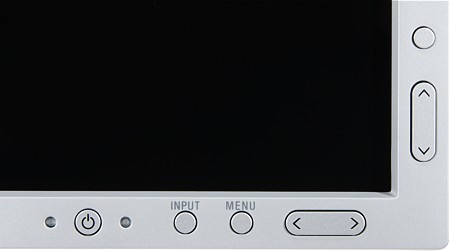

Поверхность экрана матовая, небликующая. На боковых, верхних и нижних поверхностях блока экрана находятся многочисленные вентиляционные решетки. Спереди, в правом нижнем углу — неприметные кнопки управления и глазки датчика освещенности и индикатора состояния.

Buttons

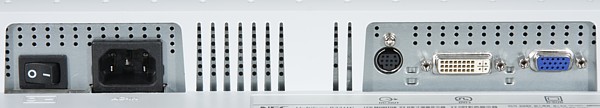

Интерфейсные разъемы и разъем питания расположены на нижнем торце прямоугольного утолщения на задней панели.

Connectors

Рядом с разъемом питания — небольшая черная клавиша механического выключателя питания. Подключать кабели к монитору удобно при перевороте блока экрана в портретную ориентацию. Монитор может быть оснащен опциональной акустической системой «MultiSync Sound bar» разъем для ее питания находится около DVI-разъема. На задней панели есть разъем для замка Кенсингтона.

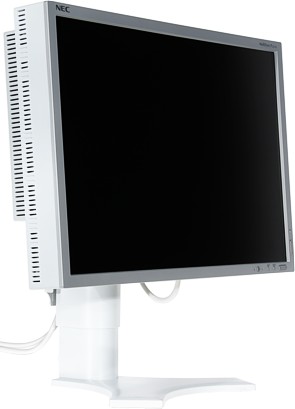

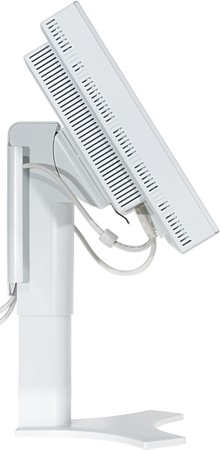

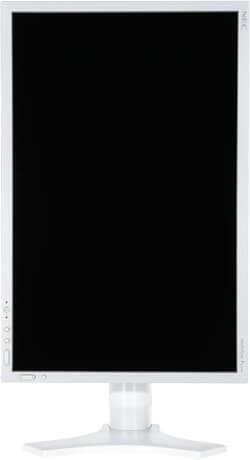

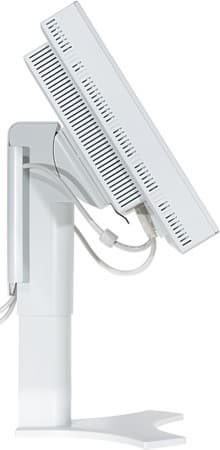

Конструкция подставки примерно такая же, как и у монитора NEC MultiSync LCD3090WQXi. Блок экрана можно немного наклонить вперед, отклонить назад (примерно на 30°), приподнять (ход до 150 мм), перевернуть в портретную ориентацию и повернуть вправо-влево почти на 180° в обе стороны.

Stand   Stand

Stand

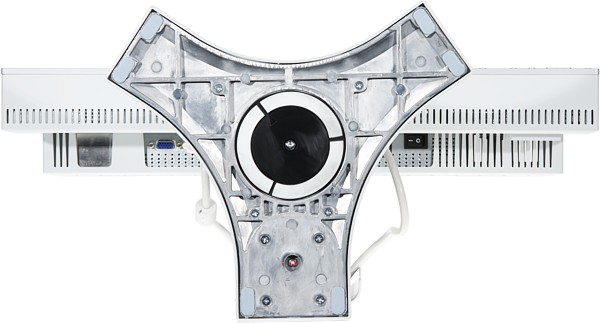

При этом подставка и блок экрана вращаются на опорном диске в основании подставки. Совершать полный оборот не дает специальный ограничитель. Прокладки по периметру опорного диска и под стойкой подставки предохраняют поверхность стола от царапин.

Stand

Основание подставки не очень большое по площади и плоское, что повышает эффективность использования рабочей площади стола. К сожалению, нет фиксатора нижнего положения, поэтому при переноске монитора стойка выдвигается на максимальную высоту, что доставляет некоторые неудобства. Кстати, вверху сзади на блоке экрана есть ниша-ручка, облегчающая процесс транспортировки. Кабели, идущие от разъемов монитора можно уложить между зацепами на задней поверхности стойки и накрыть сверху декоративной крышкой — сзади монитор будет смотреться очень аккуратно.

Rear

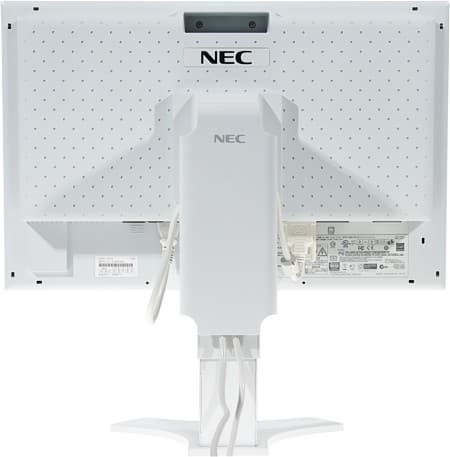

При необходимости подставку можно отсоединить (специальный механизм позволяет сделать это быстро и без использования инструментов), и закрепить блок экрана на VESA-совместимом кронштейне (площадка 100 на 100 мм). Монитор стоит на подставке довольно устойчиво. В целом, подставка очень функциональна, но впечатление портит не очень высокая жесткость и некоторая разболтанность сочленений, особенно механизма фиксации подставки на блоке экрана.

Коммутация

Монитор оснащен аналоговым входом VGA и универсальным (цифровым и аналоговым, текущий режим выбирается в меню) DVI-I-интерфейсом, поддерживающим HDCP. Между входами можно переключаться вручную (кнопкой на передней панели), также есть автопоиск — переключение на другой вход при пропадании сигнала на текущем. Из меню запускается автоподстройка под параметры VGA-сигнала, но есть и ручная регулировка. Коммуникация DDC/CI отключается в меню.

Меню и управление

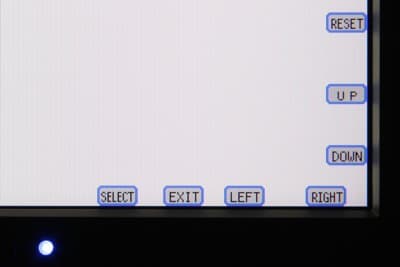

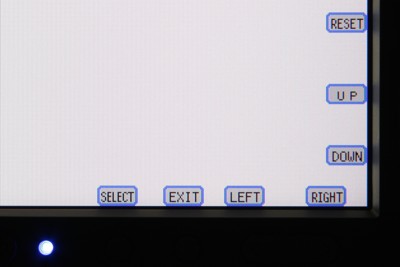

Навигация по меню, благодаря использованию двух перпендикулярно ориентированных кнопок-качалок, очень удобная. По умолчанию, когда меню нет на экране, этими качалками регулируются яркость и контрастность. При вызове экранного меню на экране рядом с кнопками появляются подсказки, которые, как и само меню, меняют ориентацию при нажатии на кнопку RESET/ROTATE OSD (пригодится при перевороте экрана в портретную ориентацию).

OSD

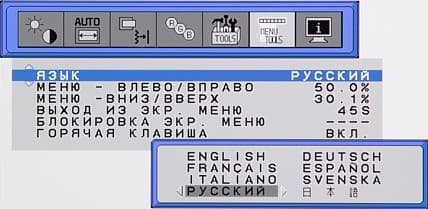

Шрифт меню читаемый. При настройке изображения меню остается на экране, но оно занимает так мало места, что никаких осложнений этот момент не вызывает. Регулируется положение меню на экране и тайм-аут автоматического выхода из меню. Включение блокировки меню предохранит от случайного изменения все или почти все настройки. Для основного меню можно выбрать русскую версию, перевод в целом адекватный.

OSD

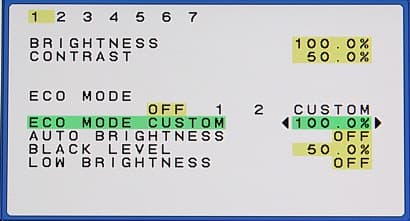

Значительная часть настроек вынесена в расширенное меню (его русская версия отсутствует). Далее перечислим некоторые дополнительные функции, не имеющие непосредственного отношения к изображению. ECO MODE — уменьшение яркости (на 25, 50 или указанное число %%) под эгидой экономии электричества,

OSD

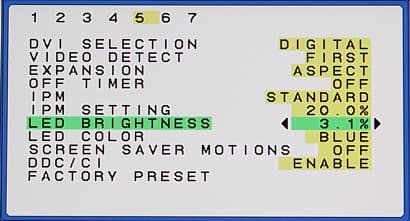

LOW BRIGHTNESS — просто понижение яркости, OFF TIMER — таймер на выключение, IPM (Intelligent Power Manager) — переход в ждущий режим при отсутствии сигнала или при падении внешней освещенности ниже заданного уровня, LED BRIGHTNESS — настройка яркости светодиода на передней поверхности и его цвета — LED COLOR (синий или зеленый), SCREEN SAVER MOTIONS —- предотвращение «выгорания» экрана.

OSD

На прилагаемом CD находятся: PDF-файлы с руководствами пользователя на 11-ти языках, драйвер (INF- и CAT-файлы и профиль ICM), дистрибутивы Acrobat Reader, Adjustment Pattern (вывод на экран шаблонов, облегчающих подстройку под VGA-сигнал) и NaViSet. При установке NaViSet (возможно, потребуется обновить драйвер видеокарты) в дополнительных свойствах монитора появляется закладка, где на вложенных закладках можно изменять все регулировки монитора, включать шаблоны и т. д.

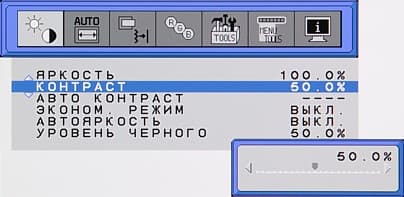

Настроек немного: ЯРКОСТЬ, КОНТРАСТ, УРОВЕНЬ ЧЕРНОГО.

OSD

Функция АВТО КОНТРАСТ и AUTO BLACK LEVEL (запускается из расширенного меню) — берут на себя подстройку уровней белого и черного при VGA-подключении. При включении режима АВТОЯРКОСТЬ монитор, основываясь на показаниях датчика освещенности, автоматически понижает яркость в темном окружении и повышает в светлом, при этом граничные уровни яркости задаются пользователем.

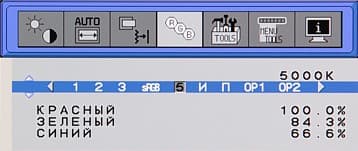

Отдельная страница посвящена настройке цветового баланса. Пользователь может выбрать один из 9 профилей коррекции. Из них 4 редактируемых, с возможностью регулировки интенсивностей красной, зеленой и синей компонент, 3 предустановленных, один — ИСХОДНЫЙ — без коррекции, и еще один — ПРОГРАММИРУЕМАЯ — редактируемый с помощью специального ПО.

OSD

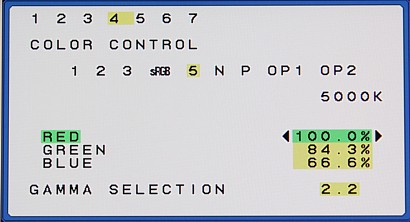

В расширенном меню можно выбрать тип кривой гамма-коррекции — 2,2 или 1,8.

OSD

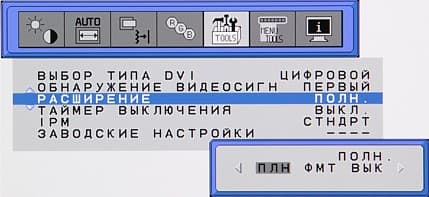

В мониторе есть 3 режима геометрической трансформации: ПЛН — безапелляционное увеличение на весь экран, ФМТ — изображение вписано по ширине или по высоте по возможности с сохранением исходных пропорций, ВЫК — выключена интерполяция, вывод пиксель в пиксель.

OSD

Правда, картинку с исходным разрешением 720 на 576 или 720 на 480 (стандартные PAL- и NTSC-разрешения) не получается вывести ни в формате 4:3, ни 16:9 — всегда есть небольшие искажения или по вертикали, или по горизонтали. В тоже время сигнал 1080i/p и 720p в режиме ФМТ дает правильную картинку 16:9.

При VGA-подключении автоматическая подстройка под параметры VGA-сигнала на удобных изображениях выполняется быстро и правильно. Поддерживается разрешение как минимум до 1680×1050 пикселей. В режиме 1680×1050 как при DVI-, так и при VGA-подключении четко различаются черно-белые полоски через один пиксель, артефактов нет, при этом тонкие цветные линии выводятся правильно только в режиме ПЛН, в других режимах вертикальные линии имеют пониженную цветовую четкость. Белое поле равномерное. Черное поле очень темное, но в темноте, после того как глаза привыкнут, на черном поле едва видна засветка из углов к центру. На шкале серого при ЯРКОСТЬ = 100 и КОНТРАСТ = 50 оттенки различаются от 0 (от 2 при VGA) в тенях и до 255 в светах, но некоторые соседние оттенки не различаются. При увеличении параметра КОНТРАСТ пропадают градации в светах, при уменьшении ЯРКОСТЬ и КОНТРАСТ — падает яркость. Работа настройки УРОВЕНЬ ЧЕРНОГО соответствует ее названию. Динамического смешения цветов (дизеринга) не видно. Цвета правильные и насыщенные. Контраст очень высокий. Яркости монитора достаточно для офисной работы и просмотра фильмов, и даже с небольшим запасом. При плавной прокрутке текст смазывается несильно. Углы обзора очень большие. Белое поле при отклонении взгляда от перпендикуляра к экрану слегка меняет оттенок, а черное — чуть светлеет. Есть незначительный диагональный эффект. При работе монитор греется несильно, внутри него ничего не жужжит и не свистит.

HDMI-подключение тестировалось при подключении к Blu-ray-плееру Sony BDP-S300. Тонкие градации оттенков различаются как в светах, так и в тенях (небольшой завал не выходит за «безопасные» границы). Яркостная и цветовая четкости максимальны для сигналов 576/480i/p и 720p, а для 1080i/p ограничены разрешением матрицы. Сигнал Full HD при 24 кадр/с принимается, но отображается неправильно с периодическим смешением соседних кадров. В случае чересстрочных режимов картинка выводится по полям. Во всех режимах качество интерполяции (если она есть) к разрешению матрицы не очень высокое — есть незначительные артефакты и ступеньки на границах объектов.

Тестирование ЖК-матрицы

Часть параметров матрицы мы проверили с помощью наших приборов. Методика подробно описана тут.

Оценка качества цветопередачи

Для оценки качества цветопередачи использовали колориметр GretagMacbeth Eye-One Display LT. Целевые параметры: гамма = 2.2, точка белого = 6500 К. Подключение — DVI, ЯРКОСТЬ = 100%, КОНТРАСТ = 50%.

Настройки цвета Цветовая температура на различных участках шкалы серого, K (delta uv)
25%* 50% 75% 100%
ИСХОДНЫЙ 7530 (0,002) 7160 (0,001) 7190 (0,069) 6810 (0,067)
sRGB 6190 (0,392) 5980 (0,437) 5820 (0,511) 5750 (0,418)
К = 100, З = 98,9, С = 95,8 7090 (0,066) 6830 (0,002) 6780 (0,095) 6500 (0,012)
* 0% — черный, 100% — белый.

В случае предустановленных профилей цветовая температура отличается от 6500 К (первая и вторая строчки в таблице), однако, в принципе, профиль ИСХОДНЫЙ может использоваться в подавляющем большинстве случаев, так как его температура довольно близка к 6500 К, а отклонения от спектра абсолютно черного тела минимальны. При ручной подстройке, если оптимизировать характеристики белого поля, то его цветовую температуру удается приблизить к 6500 К, при этом цветовая температура на остальных участках шкалы серого остается немного выше целевой (третья строчка в таблице). По всей видимости, есть возможность загружать калибровку непосредственно в монитор (в профиль ПРОГРАММИРУЕМАЯ), но для этого потребуется совместимое и не бесплатное ПО.

На приведенном ниже графике видно, что после ручной подстройки линии коррекции ровные, практически совпадают и идут точно из угла в угол (т. е. гамма-кривая близка к 2.2.).

Curve

Цветовой охват для профиля ИСХОДНЫЙ немного больше sRGB.

Gamut

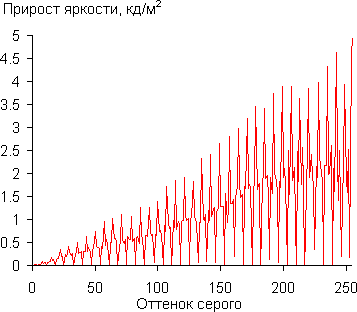

Для оценки характера роста яркости на шкале серого мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255). График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами.

256

Тенденция роста прироста яркости сохраняется, но имеется выраженная периодичность, и где-то каждый 7-8-ой оттенок не отличается от предыдущего. В принципе, на реальных изображениях это никак не сказывается, но с точки зрения профессионального применения есть некоторое несовершенство. В тоже время аппроксимация полученной гамма-кривой дала значение показателя 2,20, что в точности соответствует стандартному значению.

Измерение равномерности черного и белого полей и яркости

Измерения яркости небольшого участка экрана в заданном направлении проводились высокочувствительным узконаправленным (4±0,5 градуса) датчиком. При измерении равномерности белого и черного полей датчик последовательно размещался в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). При этом ось датчика была направлена строго перпендикулярно к поверхности экрана. Перед фотодиодом датчика установлены отрезные светофильтры производства компании «Фотооптик-Фильтры», отсекающие ИК-излучение от 760 нм, но пропускающие весь видимый свет. Контрастность вычислялась, как отношение яркости полей в измеряемых точках. Подключение — DVI, ЯРКОСТЬ = 100%, КОНТРАСТ = 50%.

В таблице приведены средние значения и минимальные и максимальные отклонения от средних значений.

Параметр Среднее Отклонение от среднего
мин., % макс., %
Яркость черного поля 0,25 кд/м² -16,1 10,2
Яркость белого поля 276 кд/м² -9,7 3,7
Контрастность 1087:1 -7,1 7,4

Контрастность высокая, выше, чем заявлено. Равномерность контрастности и белого поля очень хорошая, а черного — невысокая, но при таком низком уровне черного это не так уж и плохо.

Яркость белого поля в центре экрана определялась с помощью яркомера «Аргус-02». При ЯРКОСТЬ = 100% яркость в центре экрана составила 286 кд/м², что близко к заявленным 300 кд/м².

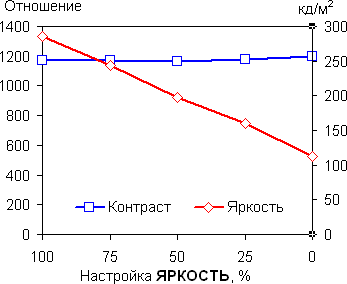

При уменьшении параметра ЯРКОСТЬ реальная яркость линейно уменьшается, а контрастность практически не меняется (см. графики ниже).

Brightness-Contrast

Получается, что параметр ЯРКОСТЬ меняет только яркость ламп подсветки, т. е. без ущерба для качества изображения (сохраняется контрастность и количество различимых градаций) яркость монитора можно менять от 286 до 112 кд/м². Это свойство особенно пригодится при работе в слабоосвещенном помещении или в полной темноте. Мерцание ламп подсветки можно выявить, только быстро помахав рукой перед белым экраном, при обычной работе мерцания не видно. Измерения показали, что частота ШИМ подсветки превышает 200 Гц.

Определение времени отклика

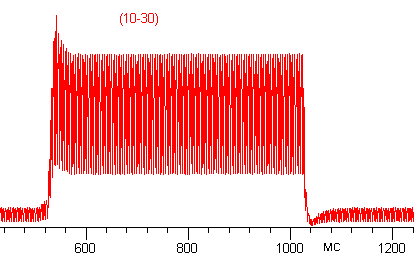

Мы измерили времена отклика при переходах от черного к белому и между полутонами. В случае полутонов мы проводили три вида измерений: для фиксированного полутона (X) измеряли время отклика при переходе от черного до X, от X до белого, и для перехода между полутонами в окрестности X, отстоящими от X на фиксированное значение (мы выбрали его равным 10%, так как считаем 20% минимальной имеющей значение разницей между полутонами).Отметим, что точному определению времен отклика мешала ШИМ ламп подсветки.

Время отклика при переходе черный-белый-черный равно 13,2 мс (6,6 вкл. + 6,6 выкл.). Переходы между полутонами происходят быстро — в среднем за 14,3 мс в сумме и максимум (переход 40-60%) за 17,8 мс в сумме. (Графики вынесены в приложение.) На фронтах некоторых переходов можно увидеть незначительные всплески — свидетельство разгона матрицы.

Tr

При визуальном тестировании иногда встречались артефакты в виде светлой/темной границ впереди/сзади двигающихся объектов, но в целом ярковыраженные артефакты, мешающие восприятию движения на экране, отсутствуют. Монитор можно использовать как для игр в динамичные игры, так и для просмотра фильмов.

Задержка вывода изображения относительно ЭЛТ-монитора составила около 19 мс при VGA и 26 мс при DVI-подключении. Это небольшое значение задержки.

Измерение углов обзора

Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в трех направлениях: вертикальном, горизонтальном и диагональном (в направлении от центра к верхнему правому углу экрана (положительные углы) и к нижнему левому углу (отрицательные углы)).

В вертикальной плоскости В горизонтальной плоскости
В вертикальной плоскости.

В горизонтальной плоскости.

В диагональной плоскости Черное поле
По диагонали.

Яркость черного поля.

Контрастность
Контрастность.

Уменьшение яркости белого поля на 50%:

Направление Углы
Вертикальное 36°/-38°
Горизонтальное 52°/-52°
Диагональное 43°/-45°

Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану в любом направлении, при этом графики не пересекаются во всем диапазоне измеряемых углов. Есть слабовыраженный диагональный эффект — яркость черного поля при отклонении по диагонали растет немного быстрее, чем при отклонении по вертикали и горизонтали. Контрастность в диапазоне углов ±82° сильно выше отметки 10:1, и даже для диагонального направления не опускается ниже 32:1.

Выводы

По совокупности характеристик монитор NEC MultiSync P221W будет хорошим выбором для продвинутых пользователей, которым нужен качественный универсальный монитор, пригодный для типичной офисной работы, игр в динамичные игры, просмотра фотографий и фильмов, а также для полупрофессиональной работы с графикой.

Достоинства:

  • Отличное качество изображения (высокая контрастность, хорошее качество цветопередачи)
  • Великолепные углы обзора
  • Быстрая матрица и небольшая задержка вывода
  • Яркость регулируется в широком диапазоне без ущерба для качества изображения
  • DVI-вход поддерживает HDCP
  • Аккуратный и практичный дизайн
  • Очень удобная подставка
  • Эргономичные меню и управление
  • Русифицированное меню

Недостатки:

  • Значимых нет





Благодарим компанию «DISTI»
за предоставленный на тестирование ЖК-монитор NEC MultiSync P221W
