ЖК-монитор NEC EX231W


Вряд ли мы сильно погрешим против истины, утверждая, что любой монитор от компании NEC отличается тщательно продуманной конструкцией подставки, строгим дизайном и хорошей эргономикой. Попадает ли герой данной статьи под это правило?

Содержание

Технические характеристики, комплект поставки и цена

Тип матрицыTN со светодиодной подсветкой (W-LED)
Диагональ58,42 см (23,0 дюйма)
Отношение сторон16:9
Разрешение1920×1080 пикселей
Шаг пикселей0,265 мм
Яркость250 кд/м²
Контрастность
  • Статическая 1000:1
  • Динамическая 25 000:1
Углы обзора
  • 170° (гор.) и 160° (верт.) до контраста 10:1
  • 176° (гор.) и 170° (верт.) до контраста 5:1
Время отклика5 мс
Количество отображаемых цветов16,7 млн.
Интерфейсы
  • Видеовход DVI-I (цифровой с HDCP и аналоговый RGB)
  • DisplayPort (цифровой RGB до 10 бит, V1.1a, с HDCP)
  • USB-хаб 2.0, 1 порт на вход, 1 порт на выход
Совместимые видеосигналы до 1920×1080@50/60 Гц
Акустическая системаОтсутствует
Особенности
  • Разъем для замка Кенсингтона
  • Регулировка подставки: наклон вперед −5° и назад +30°, подъем вверх 110 мм (ландшафтная ориентация) и 80,1 мм (портретная ориентация), поворот влево и вправо на ±170°, переворот в портретную ориентацию
  • VESA-площадка 100×100 мм
  • Сенсорное управление
  • Датчики присутствия и освещенности
Размеры (Ш×В×Г)540,2×401,3—511,3×215 мм в ландшафтной ориентации с подставкой
Масса4,2 кг с подставкой
2,8 кг без подставки
Потребляемая мощностьМаксимум 31 Вт,
типично 23 Вт,
0,37 Вт в режиме ожидания
0,36 Вт в выключенном состоянии
Напряжение питания100-240 В, 50/60 Гц
Средняя текущая цена (количество предложений) в московской рознице (рублевый эквивалент — во всплывающей подсказке) $272(3)
Ссылка на сайт производителяwww.nec-display-solutions.ru
Отчеты MonInfo DVI
VGA
Комплект поставки
  • Монитор
  • Основание подставки
  • Стойка подставки
  • Внешний блок питания (100-240 В, 50-60 Гц на 19 В, 2,1 А постоянного тока)
  • Кабель питания
  • Видеокабель DVI-D на DVI-D
  • Видеокабель VGA на DVI-A
  • Кабель USB (A-B)
  • Держатели каблей и блока питания
  • Краткое руководство пользователя
  • CD-ROM с ПО, драйвером и руководствами пользователя

Внешний вид

Front

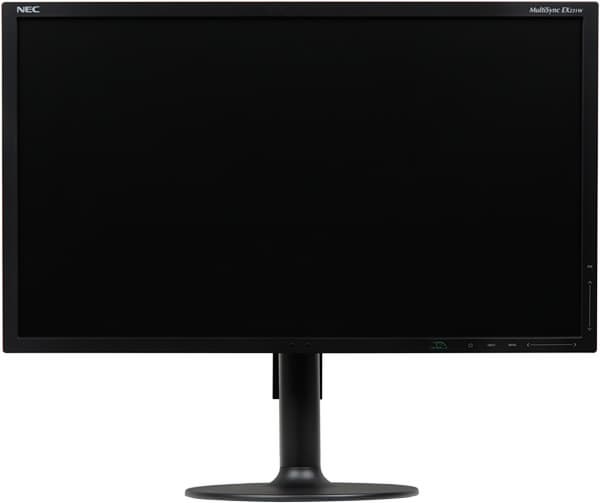

Дизайн утилитарный, декоративных элементов нет. Внешние панели блока экрана, включая узкую рамку вокруг экрана, изготовлены из черного пластика с матовой и слегка шершавой поверхностью (видимо, есть и белая версия монитора). Внешняя поверхность матрицы черная и матовая. Блок экрана относительно тонкий и легкий. Вентиляционных решеток нет. Спереди в правом нижнем углу рамки расположены сенсорные элементы управления — кнопки и полоски.

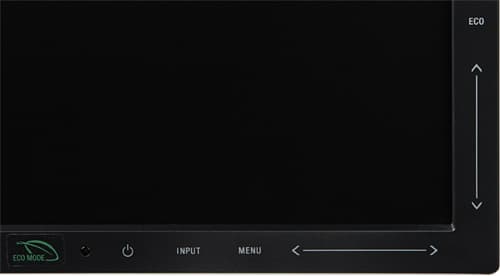

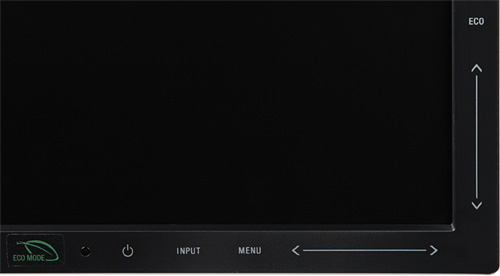

Buttons

Левее кнопки питания — индикатор состояния, по центру — глазки датчиков освещенности и присутствия. Механический выключатель питания отсутствует. Интерфейсные разъемы, разъем питания и разъем для замка Кенсингтона расположены на нижнем торце квадратного утолщения на задней панели и ориентированы вниз.

Rear

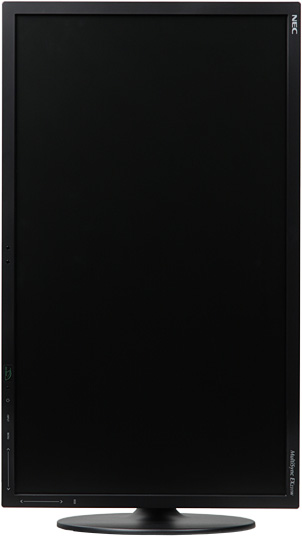

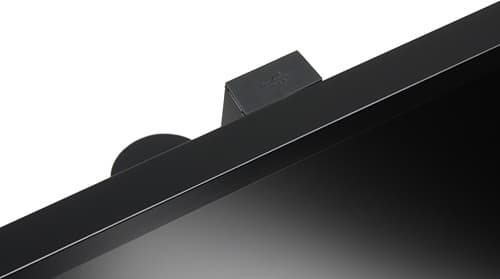

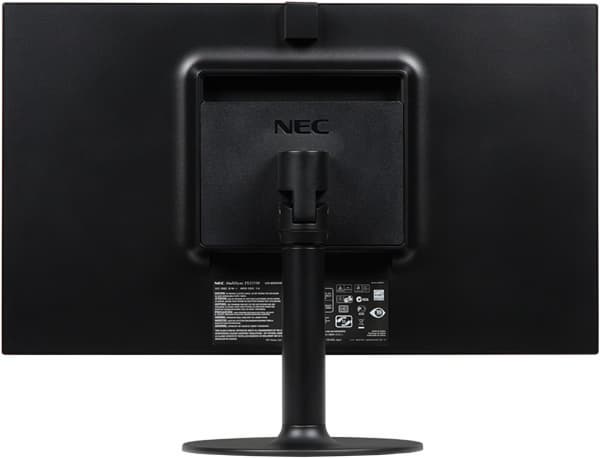

Подключать кабели к монитору удобно, особенно при перевороте блока экрана в портретную ориентацию. Монитор оснащен внешним блоком питания. На верхней грани есть единственный USB-выход, предназначенный, видимо, для подключения видеокамеры.

USB

Сзади выше логотипа есть прямоугольная ниша, являющаяся удобной ручкой, облегчающей процесс транспортировки монитора. Основание подставки, телескопическая стойка и шарнир изготовлены из магний-алюминиевого справа и снаружи покрыты стойкой черной матовой краской. Несущая часть крепежной площадки изготовлена из толстой штампованной стали. Снизу к основанию подставки винтом в центре прикручен пластиковый диск с резиновыми прокладками по периметру. Подставка вращается на этом диске на 170° вправо-влево. Также подставка позволяет блок экрана немного наклонить вперед, отклонить назад, приподнять и перевернуть в портретную ориентацию.

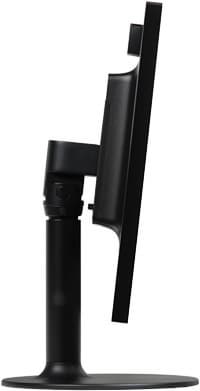

Stand   Stand
Stand

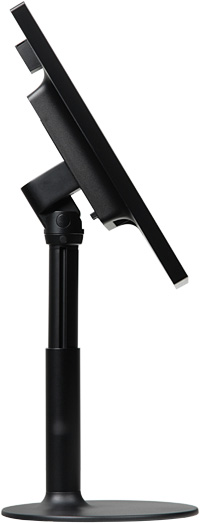

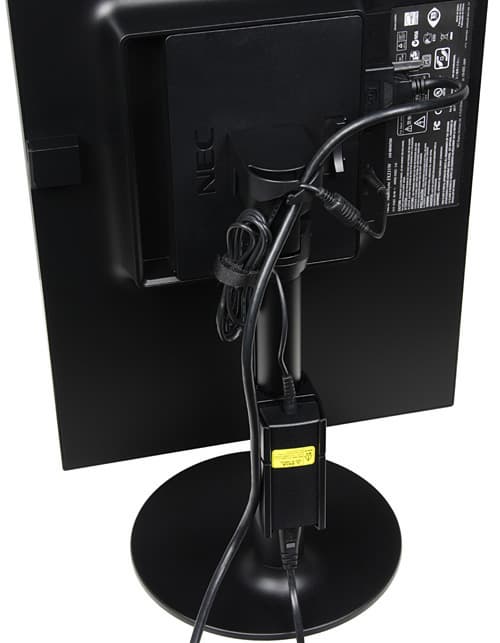

Основание подставки не очень большое по площади и плоское, что повышает эффективность использования рабочей площади стола. Монитор стоит на подставке очень устойчиво. Конструкция подставки достаточно жесткая, люфтов в сочленениях практически нет. При необходимости подставку можно отсоединить (специальный механизм позволяет сделать это быстро и без использования инструментов), и закрепить блок экрана на VESA-совместимом кронштейне с площадкой 100×100 мм. В комплект поставки входят два пластиковых держателя. Один предназначен для закрепления блока питания на стойке подставки, второй позволит зафиксировать кабели, отходящие от блока экрана.

Holder

Коммутация

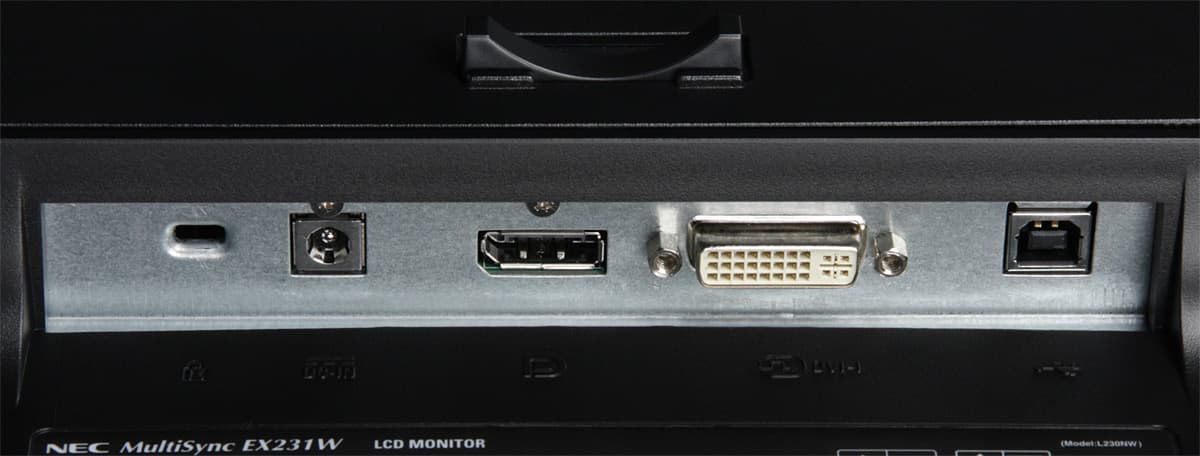

Connectors

Видеовходов два — универсальный (аналоговый и цифровой) DVI-I и DisplayPort. Странно, что нет HDMI. Тип интерфейса DVI выбирается в меню. Цифровые интерфейсы поддерживают HDCP. Заявлено, что при подключении к DisplayPort поддерживается режим с 10 бит на цвет. Вход DisplayPort не участвовал в наших тестах, так как кабеля DisplayPort под рукой не оказалось, а активный переходник с DVI на DisplayPort с этим монитором не заработал. Между входами можно переключаться вручную (кнопкой на передней панели), также режим автопоиска — переключение на другой вход при пропадании сигнала на текущем. Коммуникацию DDC/CI можно отключить. В монитор встроен USB-концентратор с одним входом и одним выходом.

Меню, локализация и управление

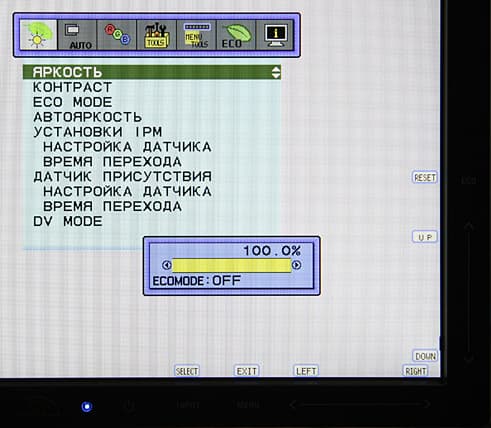

Навигация по меню, благодаря использованию двух перпендикулярно ориентированных сенсорных полосок, очень удобная. Впрочем, тонко регулировать параметры удобнее короткими нажатиями на концы полосок, а не перемещением пальца. По умолчанию, когда меню нет на экране, этими полосками регулируются яркость и контрастность (это можно отключить). При вызове экранного меню на экране рядом с кнопками появляются подсказки (их можно отключить), которые, как и само меню, меняют ориентацию при перевороте экрана в портретное положение.

OSD

Шрифт меню читаемый, но плотность текста высокая. При настройке изображения меню остается на экране, однако оно занимает так мало места, что никаких осложнений этот момент не вызывает. В меню есть регулировка яркости индикатора состояния (он светится синим при работе, оранжевым в режиме ожидания и не горит, когда монитор выключен). Есть две версии меню — кроткое с основными настройками на одной странице, и полное меню с семью страницами.

OSD

Русская версия меню отличается достаточно адекватным переводом. Доступ к экранному меню можно заблокировать.

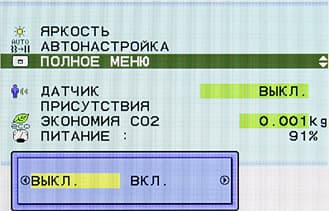

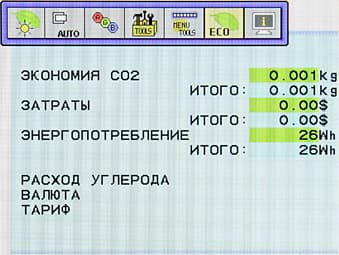

Далее перечислим некоторые дополнительные функции, не имеющие непосредственного отношения к изображению. ECO MODE — уменьшение максимальной яркости до 200 или даже 100 кд/м² под эгидой экономии электричества, АВТОЯРКОСТЬ — три режима автоматической подстройки яркости (в зависимости от показаний датчика освещенности, от средней яркости изображения или от обоих параметров), IPM — два режима перехода в состояние ожидания: или при отсутствии входного сигнала, или при понижении уровня внешней освещенности (настраивается интервал срабатывания и уровень перехода), эту функцию дополняет режим с реакцией на датчик присутствия — монитор может автоматически понижать яркость или переходить в режим ожидания через заданный интервал отсутствия пользователя перед экраном (в меню настраивается порог срабатывания этого датчика), ТАЙМЕР ВЫКЛЮЧЕНИЯ — таймер на выключение, на отдельной странице выводится информации о сокращении выброса CO2 вследствие экономии электроэнергии и даже подсчет экономии в местных денежных единицах (видимо, учитывается экономия, достигаемая при автоматическом или принудительном снижении яркости).

OSD

На прилагаемом CD находятся: PDF-файлы с руководствами пользователя на 12 языках, драйвер (INF-файл и профиль ICM), дистрибутивы Acrobat Reader, Adjustment Pattern (вывод на экран шаблонов, облегчающих подстройку под VGA-сигнал) и NaViSet — «интерактивная программа управления настройками дисплея».


Настроек не так уж и много: ЯРКОСТЬ, КОНТРАСТ и выбор цветового профиля (исходный без коррекции, предустановленный sRGB и четыре настраиваемых регулировками интенсивности трех цветов).

OSD

Предустановленные сочетания настроек хранятся в шести профилях (список DV MODE).

Присутствует всего два режима геометрической трансформации: ПОЛНЫЙ — принудительное растягивание картинки на всю площадь экрана (подходит для сигналов 16:9 и анаморфированных фильмов в формате 4:3); и ФОРМАТ — увеличение до границ экрана с сохранением исходных пропорций, правда в этом режиме исходные пропорции считаются по пикселям, поэтому в случае стандартных сигналов PAL и NTSC пропорции будут немного искажаться.

OSD

При VGA-подключении автоматическая подстройка под параметры VGA-сигнала выполняется быстро и правильно. Функция АВТОКОНТРАСТ по идее должна автоматически подстраивать уровни черного и белого, но даже после выполнения этой процедуры ближайший к черному оттенок остается неотличимым от черного.

OSD

Поддерживается разрешение до 1920×1080 пикселей включительно. Интерполяция низких разрешений к разрешению матрицы выполняется без артефактов. В режиме 1920×1080 как при DVI-(HDMI-), так и при VGA-подключении четко различаются полоски через один пиксель, артефактов нет. Никакого занижения цветовой четкости нет. Все оттенки цветов синтезируются с помощью динамического смешения цветов (дизеринга).

Кинотеатральные режимы работы тестировались с использованием Blu-ray-плеера Sony BDP-S300. Использовалось HDMI-подключение (через кабель переходник на DVI-D). В тестовую подборку входили различные тесты на DVD и BD, а также ряд фильмов на тех же носителях. Монитор воспринимает сигналы 576p, 480p, 720p, 1080i и 1080p. Full HD при 24 кадр/с не поддерживается. В случае чересстрочного сигнала 1080i картинка просто выводится по полям. Тонкие градации оттенков различаются как в светах, так и в тенях (неустранимый завал ограничен стандартным диапазоном 16—235). Яркостная и цветовая четкости очень высокие. При масштабировании артефактов не появляется.

Тестирование ЖК-матрицы

Оценка качества цветопередачи

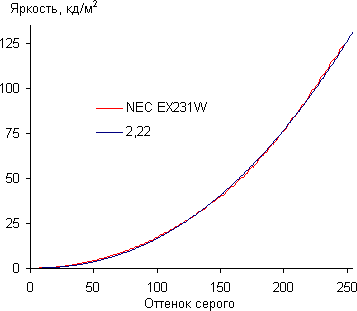

Для оценки характера роста яркости на шкале серого мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255). Заметим, что настройку КОНТРАСТ мы уменьшили до 34, так как при превышении этого значения гамма-кривая имела заметный перегиб в светлой части. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

Gamma

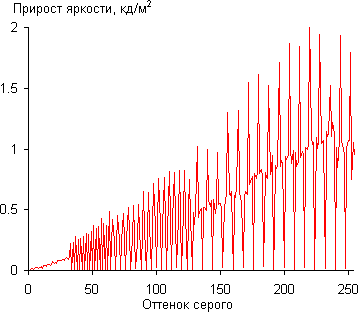

Рост прироста яркости в целом равномерный, но далеко не каждый следующий оттенок значимо ярче предыдущего. Для аппроксимация полученной гамма-кривой дала показатель 2,22, при этом аппроксимирующая показательная функция почти не отклоняется от реальной гамма-кривой:

Gamma

Для оценки качества цветопередачи использовали спектрофотометр X-Rite ColorMunki Design и комплект программ Argyll CMS (1.1.1).

Цветовой охват немного отличается от sRGB:

Gamut

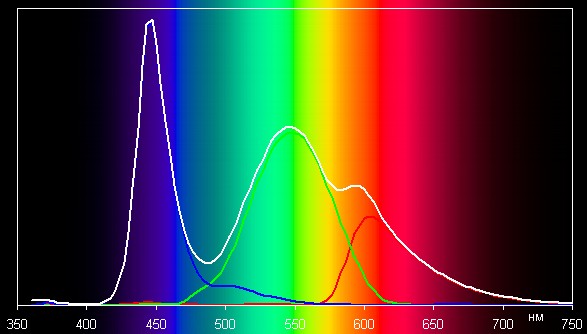

Ниже приведен спектр для белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов).

Spectrum

Такой спектр с тремя почти симметричными горбами по одному на каждый основной цвет характерен для мониторов, в которых используется светодиодная подсветка. Цветопередача несколько отличается от стандартной, поэтому мы попытались вручную ее скорректировать, регулируя усиление трех основных цветов. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) в случае профиля sRGB, профиля ИСХОДНЫЙ и после ручной коррекции:

CT

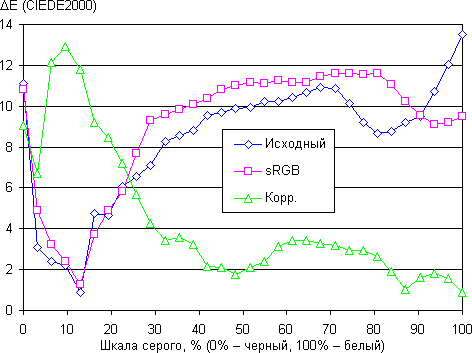

DE

Ручная коррекция приблизила точку белого к стандартным 6500 К, но вариацию оттенка на шкале серого не устранила.

Измерение равномерности черного и белого полей, яркости и энергопотребления

Измерения яркости проводились в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). Контрастность вычислялась, как отношение яркости полей в измеряемых точках.

Параметр Среднее Отклонение от среднего
мин., % макс., %
Яркость черного поля 0,20 кд/м² −10,3 17,2
Яркость белого поля 201 кд/м² −7,9 6,8
Контрастность 1014:1 −12,1 7,1

Равномерность параметров очень хорошая. Полученные данные также подтверждаются визуальным наблюдением — черное поле во весь экран не имеет выраженных областей с повышенной засветкой.

Яркость белого поля в центре экрана определялась с помощью яркомера «Аргус-02».

Значение настройки ЯРКОСТЬ Яркость, кд/м² Потребление электроэнергии, Вт
100 214 25
50 114 17,3
0 4,9 9,4

В режиме ожидание монитор потребляет 0,4 Вт, в выключенном состоянии — 0,4 Вт.

При уменьшении параметра ЯРКОСТЬ меняется только яркость подсветки, т.е. без ущерба для качества изображения (сохраняется контрастность и количество различимых градаций) яркость монитора можно менять в очень широких пределах, что позволяет с комфортом работать и смотреть фильмы как в освещенном, так и в темном помещении. На пониженной яркости мерцание подсветки не видно, благодаря высокой частоте модуляции — 210 Гц.

Определение времени отклика и задержки вывода

Мы измерили времена отклика при переходах от черного к белому и между полутонами. В случае полутонов, мы проводили три вида измерений: для фиксированного полутона (X) измеряли время отклика при переходе от черного до X, от X до белого, и для перехода между полутонами в окрестности X, отстоящими от X на фиксированное значение (мы выбрали его равным 10%, так как считаем 20% минимальной имеющей значение разницей между полутонами).

Время отклика при переходе черный-белый-черный равно 6,0 мс (4,3 мс вкл. + 1,7 мс выкл.). Переходы между полутонами происходят в среднем за 26,4 мс в сумме. Режим с разгоном матрицы отсутствует.

Задержка вывода изображения относительно ЭЛТ-монитора составила 3,9 мс при VGA-подключении, при DVI — 1,3/4,2 мс (монитор как первичный/вторичный в системе). Это неощутимая задержка.

Измерение углов обзора

Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном и горизонтальном и направлениях. Диагональное направление в случае TN-матриц не представляет особого интереса, поэтому этот тест мы пропустили.

В вертикальной плоскости В горизонтальной плоскости
В вертикальной плоскости

В горизонтальной плоскости

Контрастность
Контрастность

Уменьшение яркости белого поля на 50%:

Направление Угол, градусы
Вертикальное +30/−30
Горизонтальное +43/−43

Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану в горизонтальном направлении, при этом графики не пересекаются во всем диапазоне измеряемых углов. При отклонении вниз темные оттенки инвертируются, при отклонении вверх инвертируются светлые. Контрастность в диапазоне углов ±82° не опускается ниже отметки 10:1.

Для количественной характеристики изменения цветопередачи при отклонении взгляда от перпендикуляра к экрану мы провели колориметрические измерения для белого, серого (127, 127, 127), красного, зеленого и синего полей во весь. Так как свойства TN-матрицы фактически симметричны относительно вертикальной оси, то для экономии времени измерение цветового сдвига выполнялось только при отклонении вверх, вниз и вправо. Измерения проводились в диапазоне углов от 0 (датчик направлен перпендикулярно к экрану) до 80° с шагом в 5°. Полученные значения интенсивностей были пересчитаны в отклонение ΔE относительно замера каждого поля при перпендикулярном положении датчика относительно экрана. Было выполнено две серии измерений — для исходного профиля без коррекции цветопередачи и для профиля sRGB. Результаты представлены ниже:

Без коррекции цветопередачи:

Color ShiftColor Shift

Color Shift

Профиль sRGB:

Color ShiftColor Shift

Color Shift

В качестве реперной точки можно выбрать отклонение в 45°, что может быть актуальным в случае, например, если изображение на экране рассматривают два человека одновременно. Критерием сохранения правильности цветов можно считать значение ΔE меньше 3. Из графиков следует, что при отклонении сами цвета меняются не так уж и сильно, но их баланс нарушается — белый и серый цвета меняют оттенок. Кроме того, в случае профиля sRGB и вертикальном отклонении баланс белого и серого (и синего при отклонении вверх) меняется гораздо быстрее, чем в случае исходного профиля без коррекции. Т.е. коррекция цветов только ухудшает поведение матрицы при отклонении от перпендикуляра к экрану.

Выводы

По основным характеристикам собственно матрица монитора ничем не отличается от массы подобных, изготовленных по технологии TN. Что касается всего остального, то мы утвердительно можем ответить на поставленный во вступлении к статье вопрос: да, этот монитор NEC отличается тщательно продуманной конструкцией подставки, строгим дизайном и хорошей эргономикой. Однако, в итоге хочется задать другой вопрос: кто будет покупать этот монитор, учитывая его стоимость и тип матрицы? Для офиса и дома рациональнее приобрести более дешевый вариант на TN, а профессионалы, для которых цена не имеет превалирующего значения, в сторону монитора на TN даже и не взглянут, на какой бы подставке он ни стоял. Понятно, что в линейке мониторов само́й компании NEC эта модель заполняет брешь между относительно недорогими мониторами на TN и моделями с VA- и IPS-матрицами, но вряд ли этого факта достаточно, чтобы обеспечивать хорошие продажи монитора NEC EX231W.

Достоинства:

  • Строгий дизайн и эргономичная подставка
  • Высокая контрастность и отличная равномерность черного и белого полей
  • Минимальная задержка вывода
  • Удобное управление
  • Датчики присутствия и освещенности
  • Яркость регулируется в широком диапазоне без ущерба для качества изображения
  • Поддержка HDCP
  • Русифицированное меню

Недостатки:

  • Не поддерживается режим 4:3 в случае сигналов PAL и NTSC
  • Не поддерживается 1080p при 24 кадр/с

Благодарим Российское представительство NEC Display Solutions Europe GmbH
за предоставленный на тестирование ЖК-монитор NEC MultiSync EX231W
