ЖК-монитор LG 23ET63V


ЖК-монитор LG 23ET63V интересен, прежде всего, тем, что в него интегрирована сенсорная панель, распознающая десять одновременных касаний. Если честно, то автор данной статьи сталкивался с подобными мониторами исключительно в магазинах электроники, оснащенных терминалами самообслуживания. Там они были встроены в сам терминал и не отличались особым качеством изображения, так как в них, по всей видимости, использовалась дешевая матрица типа TN, да и поддержка нескольких касаний вряд ли имелась. В данном случае и 10 касаний обрабатывается и матрица IPS, устанавливать такое в терминал будет непозволительной роскошью, разве что с целью предоставить возможность покупателю рассмотреть товар во всей красе, повертеть его на экране, увеличив картинку при необходимости привычным уже жестом разведения пальцев. Впрочем, в связи с прогрессом операционных систем, имеющих интегрированную поддержку пальцевого ввода, подобные мониторы могут поселиться и на рабочем месте, и в классе учебного учреждения и дома, что сотрет границу между планшетами/смартфонами и стационарными компьютерами.

Содержание:

Паспортные характеристики, комплект поставки и цена

Тип матрицыIPS со светодиодной подсветкой
Диагональ58,4 см (23 дюйма)
Отношение сторон16:9
Разрешение1920×1080 пикселей
Шаг пикселей0,2652 мм
Яркость250 кд/м²
КонтрастностьДинамическая 5 000 000:1
Углы обзора178° (гор.) и 178° (верт.) до контраста > 10:1
Время отклика5 мс
Количество отображаемых цветов16,7 млн.
Интерфейсы
  • Видеовход VGA
  • Аудио/видеовход HDMI
  • Выход на наушники (гнездо миниджек 3,5 мм)
  • USB (гнездо типа B, интерфейс сенсорной панели)
Совместимые видеосигналыДо 1920×1080 пикселей при 60 Гц
Отчет MonInfo для VGA-подключения
Отчет MonInfo для HDMI-подключения
Акустическая системаОтсутствует
Особенности
  • Сенсорная панель, распознающая десять одновременных касаний
  • Регулировка подставки: наклон назад 15—58°
  • Разъем для кенсингтонского замка
  • 75×75 мм площадка VESA для настенного монтажа
Размеры (Ш×В×Г) 55,5×33,8×5,3 см
Масса4,4 кг
Потребляемая мощность25 Вт стандартно,
не более 0,3 Вт в режиме ожидания,
не более 0,3 Вт в выключенном состоянии
Напряжение питания 100—240 В, 50/60 Гц (от внешнего БП)
Комплект поставки
  • Монитор
  • Видеокабель VGA
  • USB-кабель, вилка типа A на тип B
  • Резиновый брусок
  • Чехол на опору из вспененного полиэтилена
  • Внешний БП (100—240 В, 50/60 Гц на 19 В/1,3 А)
  • Краткое руководство пользователя
  • CD-ROM с ПО, драйвером и руководством пользователя
Ссылка на сайт производителяwww.lg.com/ru/
Средняя текущая цена (количество предложений) в московской рознице (рублевый эквивалент — во всплывающей подсказке) Н/Д(0)
Средняя цена по данным Яндекс.МаркетT-10474498
Предложения по данным Яндекс.МаркетL-10474498-10

Внешний вид

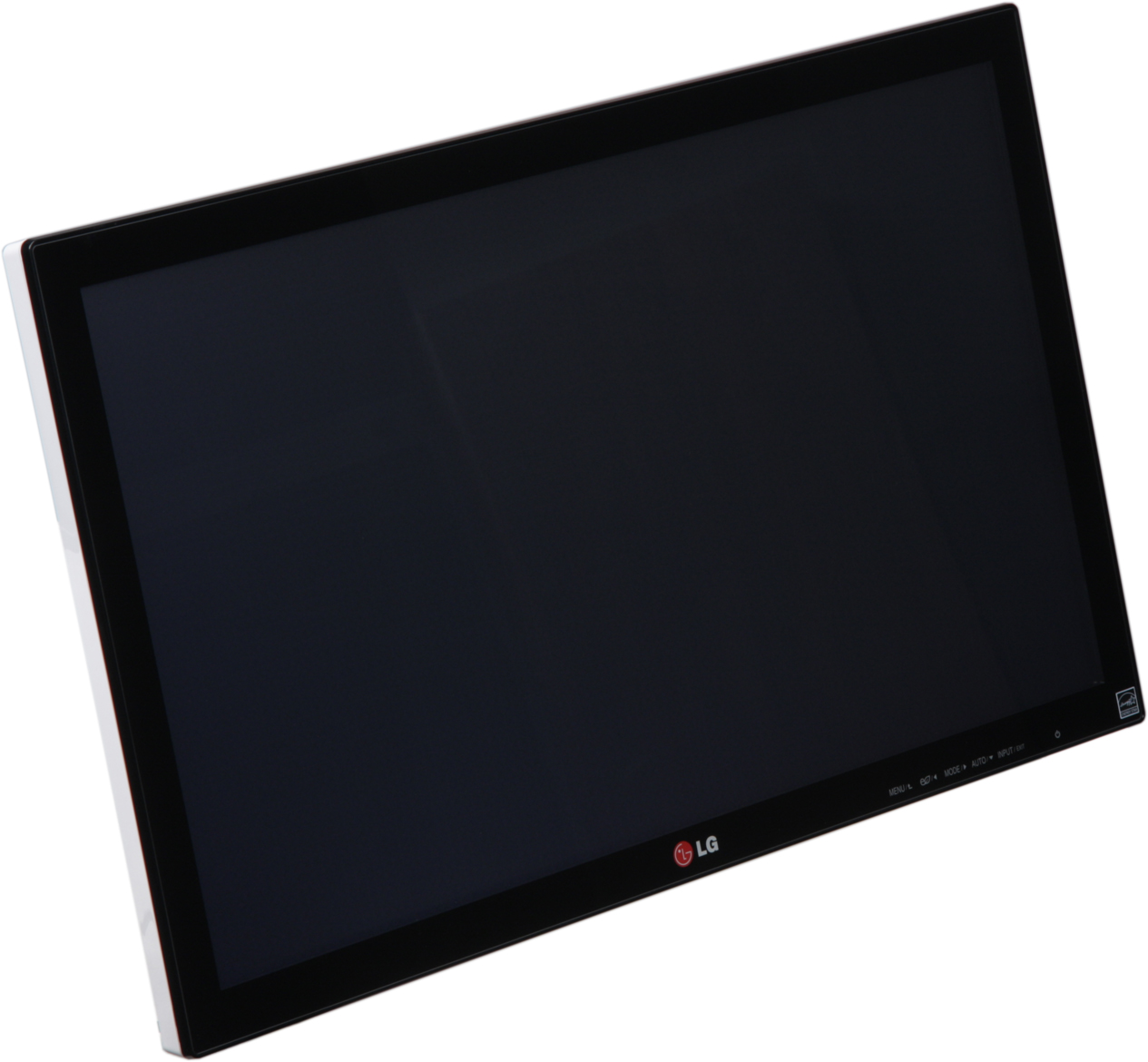

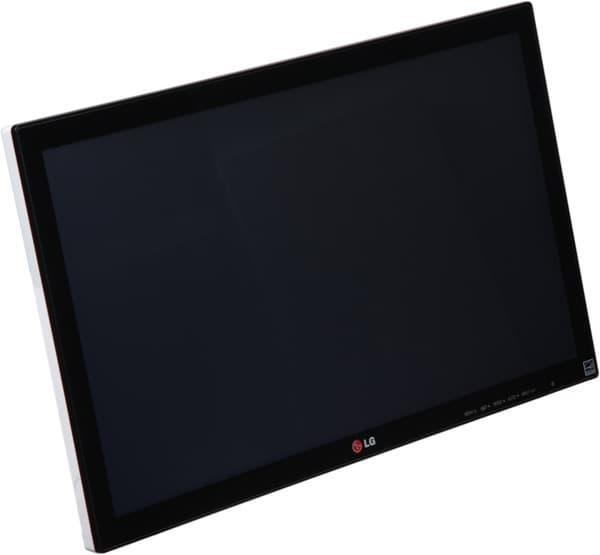

ЖК-монитор LG 23ET63V, общий вид

Фронтальная поверхность экрана выполнена в виде монолитного минерального зеркально-гладкого стекла, которое, видимо, является и сенсорной панелью. Антибликовые свойства у этого стекла выражены слабо, поэтому в нем весьма различимо отражается все, находящееся перед монитором. Собственно на некоторых приведенных фотографиях при желании можно разглядеть предметы обстановки и фотоаппарат, отражающиеся в экране.

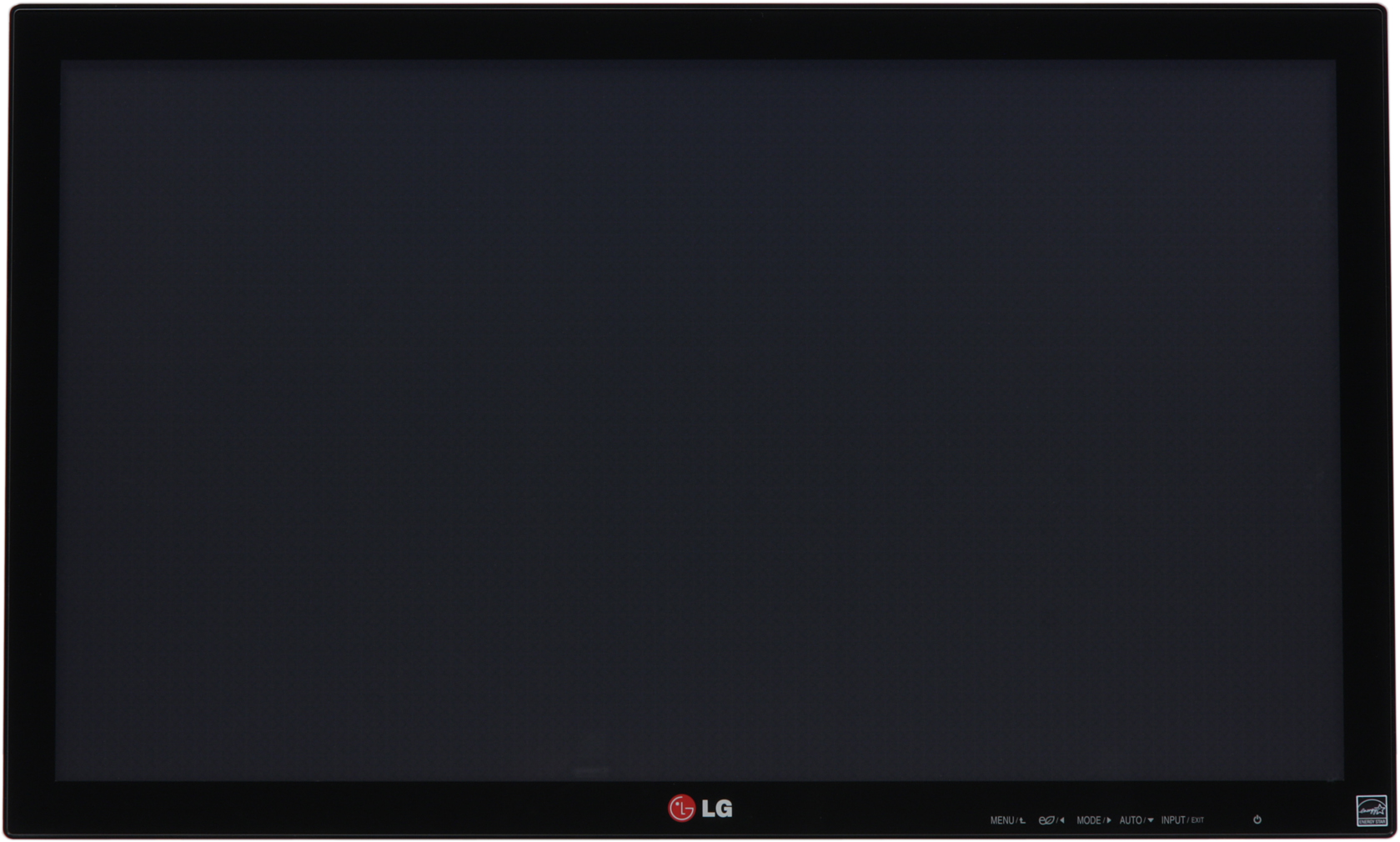

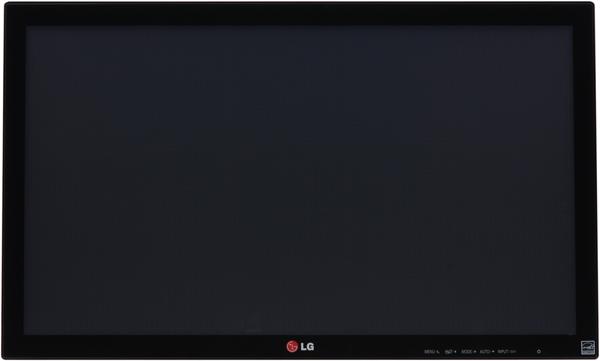

ЖК-монитор LG 23ET63V, вид спереди

На внешней поверхности экрана есть специальное олеофобное (жироотталкивающее) покрытие (но существенно менее эффективное, чем у планшета Google Nexus 7 2013), поэтому следы от пальцев удаляются легче, а появляются с меньшей скоростью, чем в случае обычного стекла. Внешняя рамка под фронтальным стеклом черная, а поверхность самой ЖК-матрицы, отделенной от стекла воздушным промежутком в 3 мм или более, — матовая. В результате вдобавок монитор отражает и боковой свет, который, кстати, хорошо выявляет сетку сенсора прикосновений, имеющую весьма замысловатый узор.

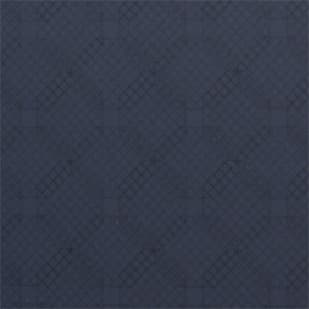

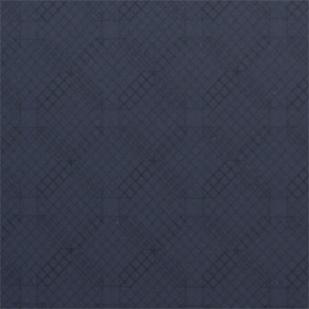

ЖК-монитор LG 23ET63V, сетка сенсора прикосновений

Кнопки сенсорные (емкостные). Подписи к кнопкам помещены на фронтальную поверхность рамки, они достаточно крупные и контрастные, однако в темноте пользоваться кнопками очень неудобно, так как никаких рельефных значков-подсказок или подсветки кнопок производитель не предусмотрел.

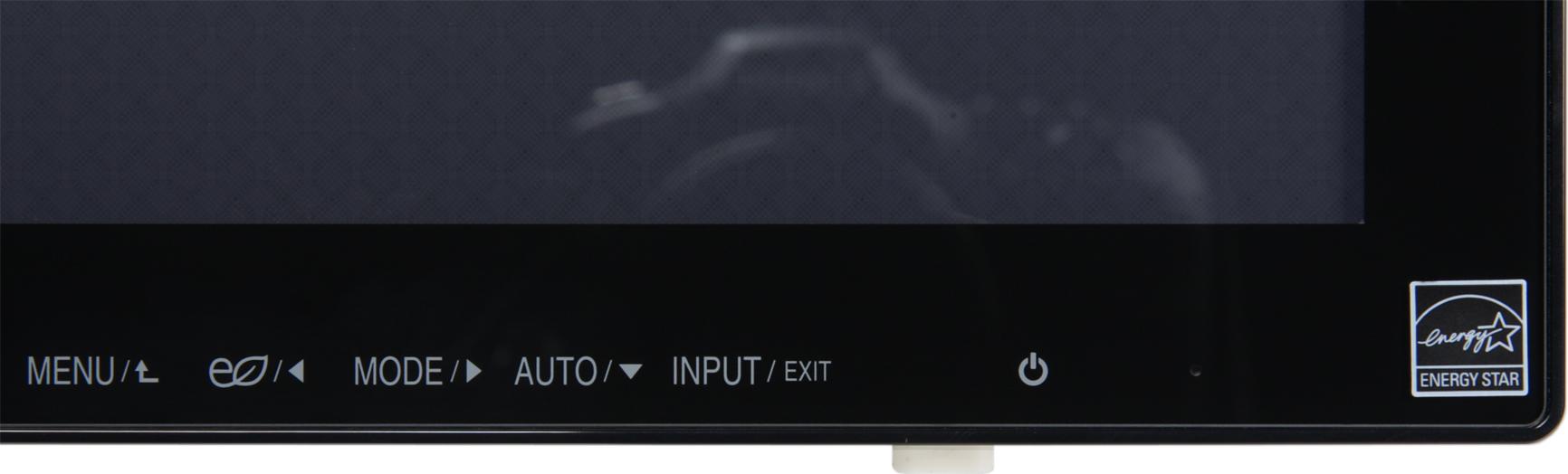

ЖК-монитор LG 23ET63V, контрольная панель

Там же на рамке справа от значка кнопки питания находится и индикатор состояния. Задняя панель изготовлена из пластика с белой зеркально-гладкой поверхностью.

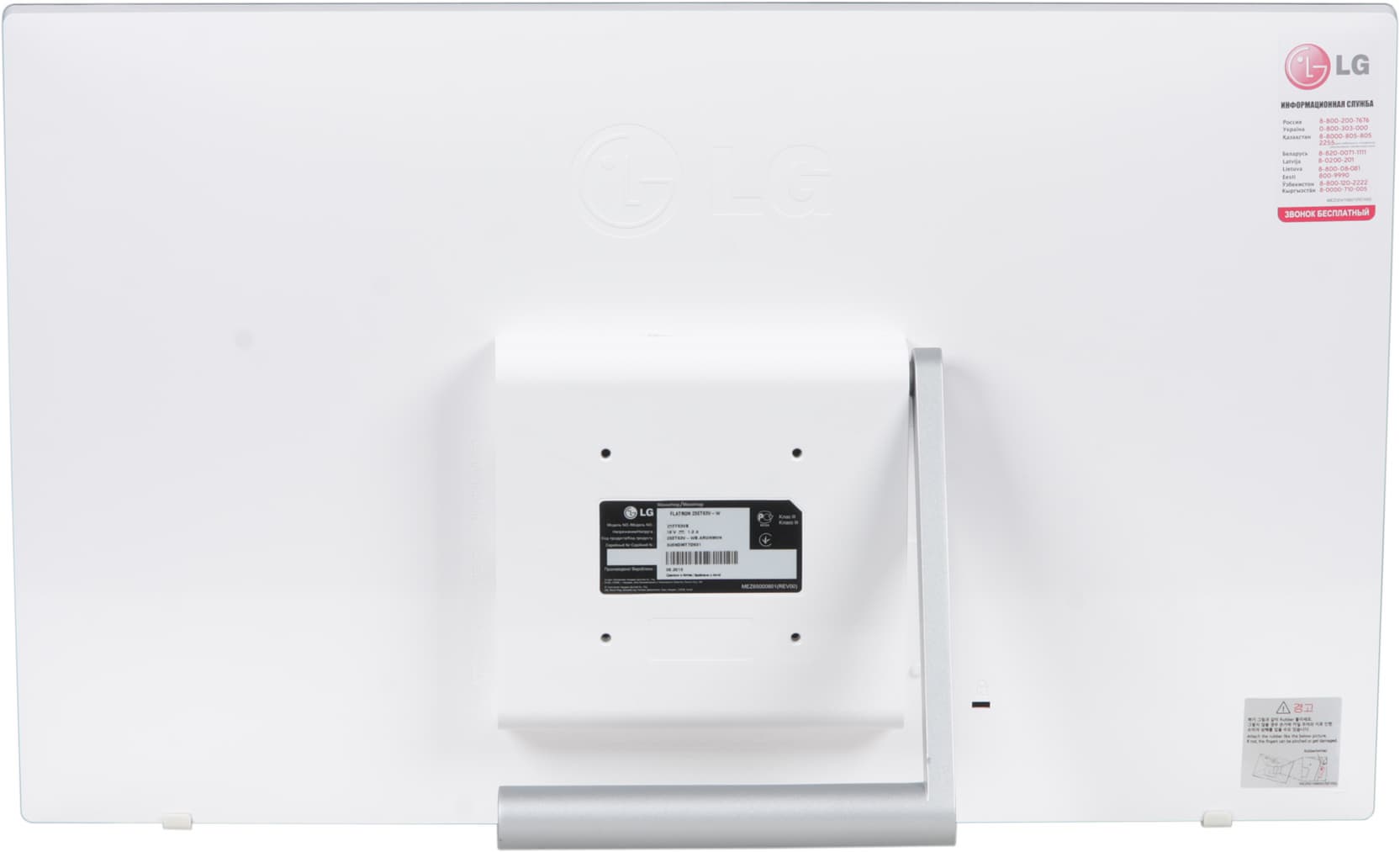

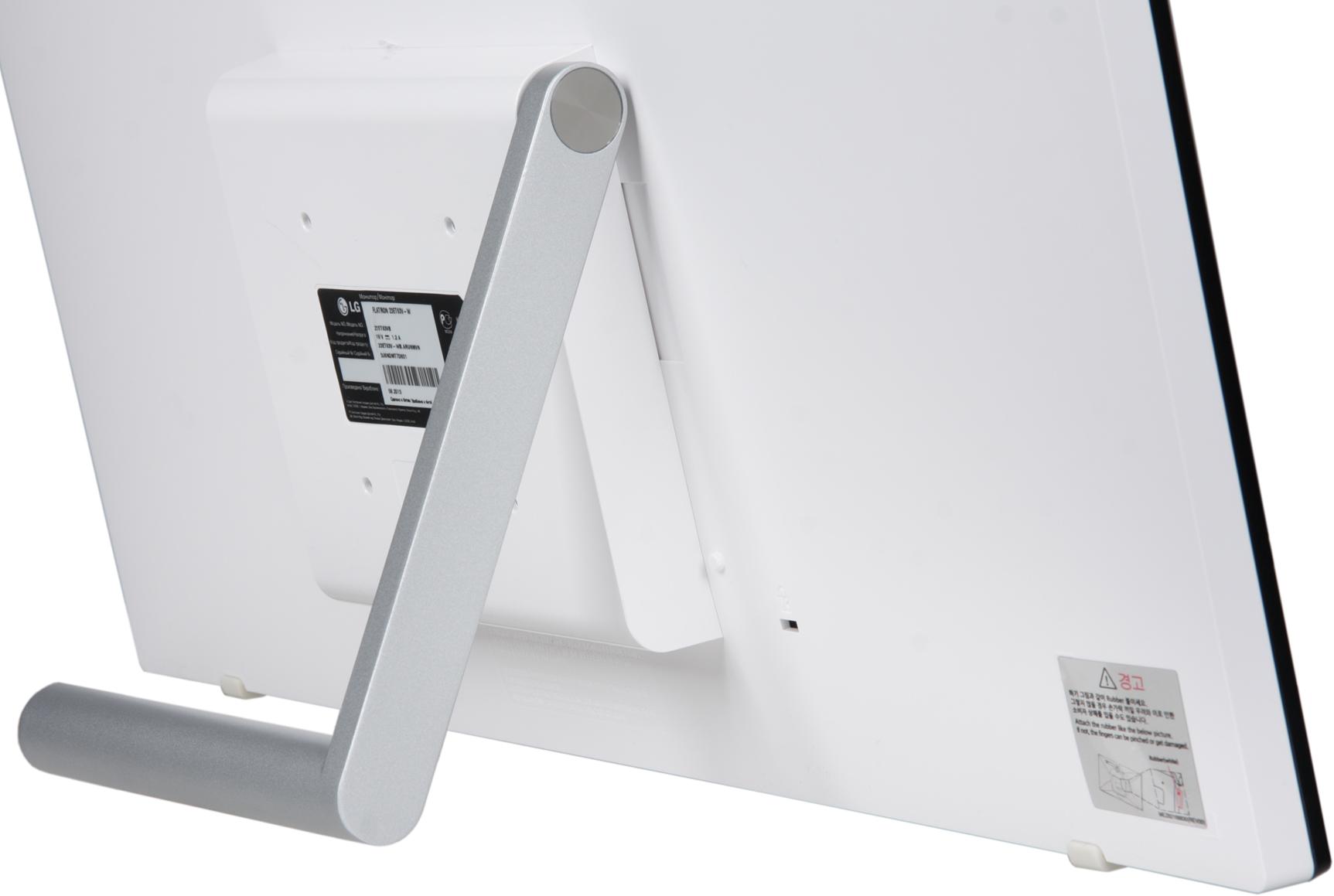

ЖК-монитор LG 23ET63V, вид сзади

Разъем питания и интерфейсные разъемы расположены на задней панели на торце центрального выступа и ориентированы вбок. Также на задней панели можно обнаружить разъем для кенсингтонского замка. Монитор оснащен внешним относительно небольшим и легким адаптером питания. Стойка подставки с шарниром в верхней части позволяет зафиксировать блок экрана в почти вертикальном положении с небольшим наклоном назад или в положении ближе к горизонтальному.

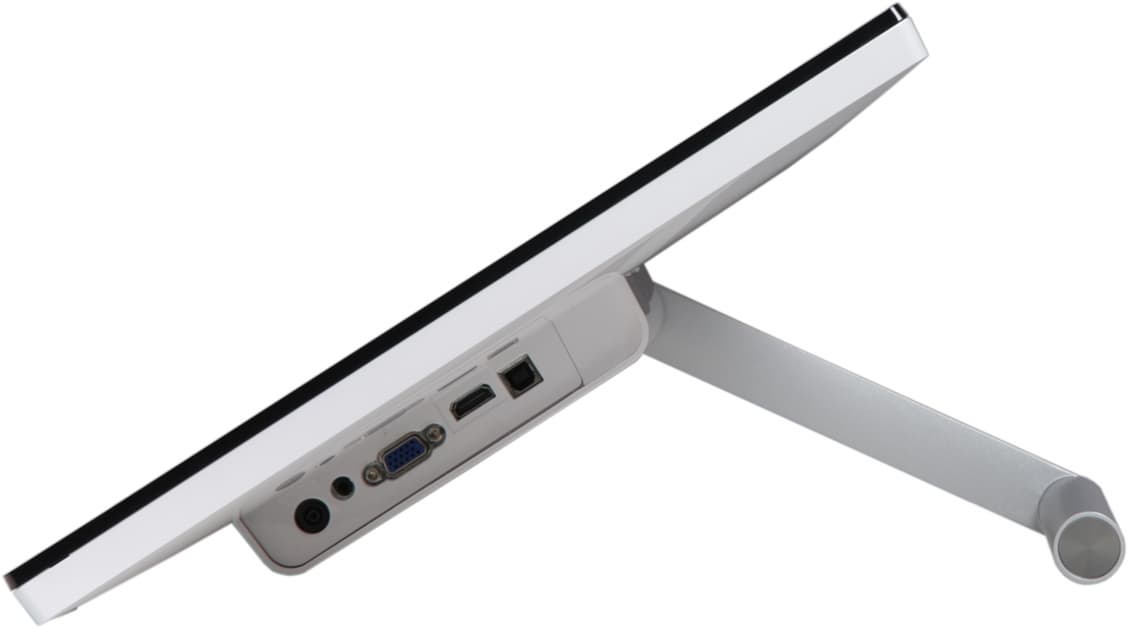

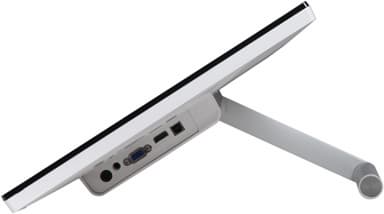

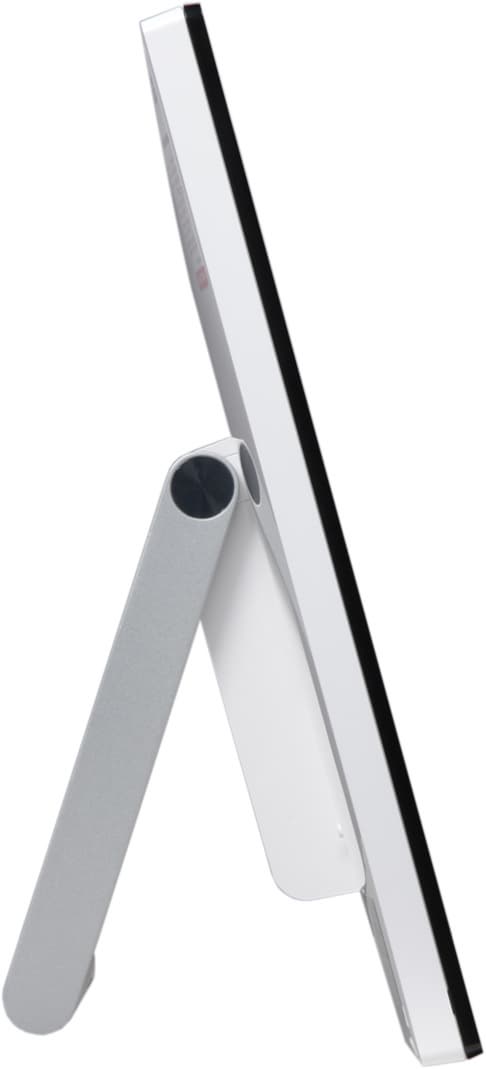

ЖК-монитор LG 23ET63V, вид сбоку    ЖК-монитор LG 23ET63V, вид сбоку

Сам блок экрана опирается на две резиновые ножки, закрепленные на нижнем торце.

ЖК-монитор LG 23ET63V, вид сзади

В случае очень гладких и скользких поверхностей, на которые устанавливается монитор, производитель рекомендует надеть на цилиндрическую часть стойки чехол из вспененного полиэтилена, входящий в комплект поставки. Также в комплекте есть и резиновый брусок — его рекомендуется наклеить между планкой стойки и корпусом во избежание случайного защемления пальцев. При необходимости можно закрепить монитор на VESA-совместимом кронштейне (площадка 75 на 75 мм). Монитор упакован в картонную коробку с минимальным количеством упаковочного пенопласта внутри. Коробка имеет пластиковую ручку сверху, что облегчает транспортировку купленного монитора.

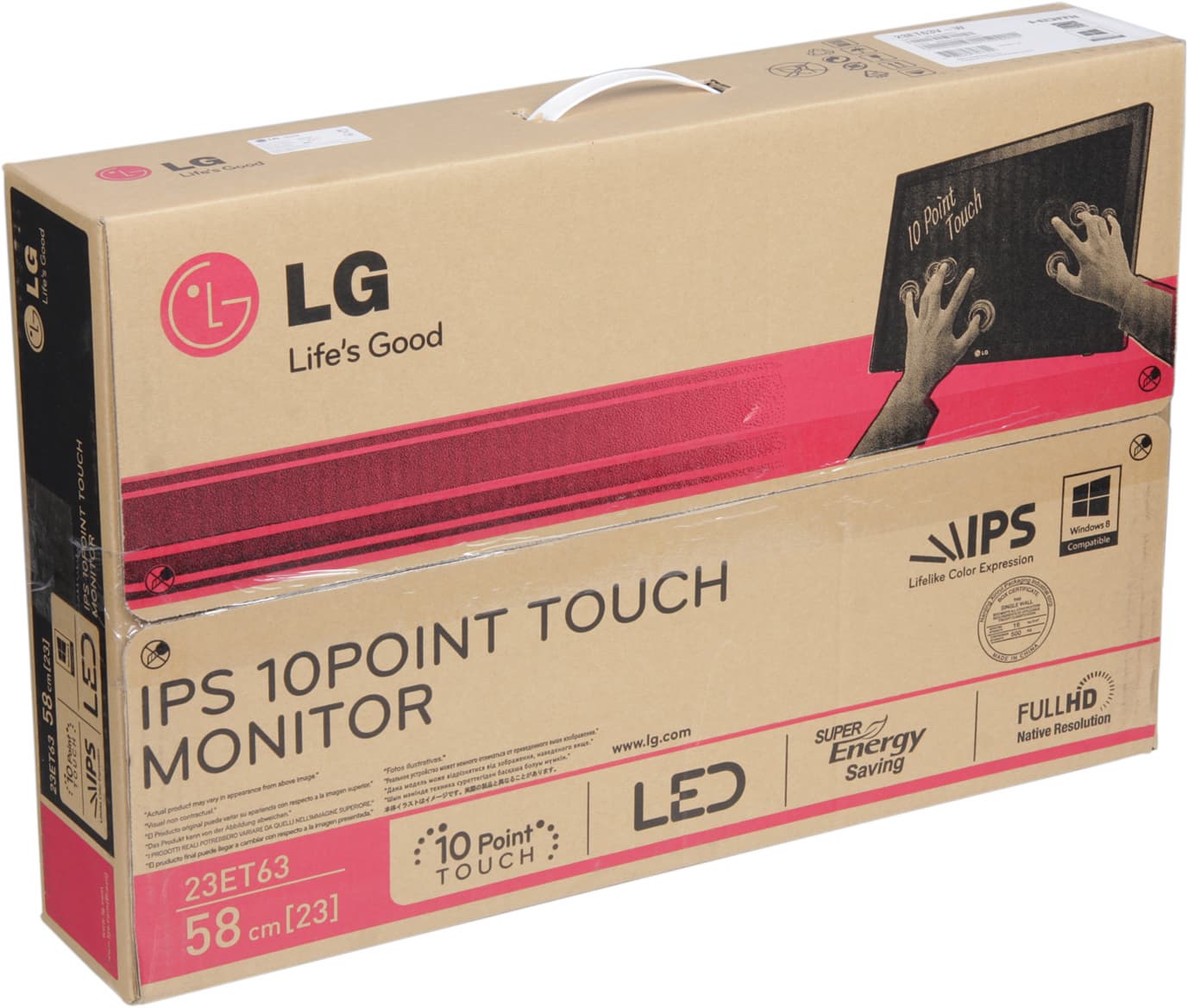

ЖК-монитор LG 23ET63V, коробка

Изготовлен монитор в Китае.

Коммутация

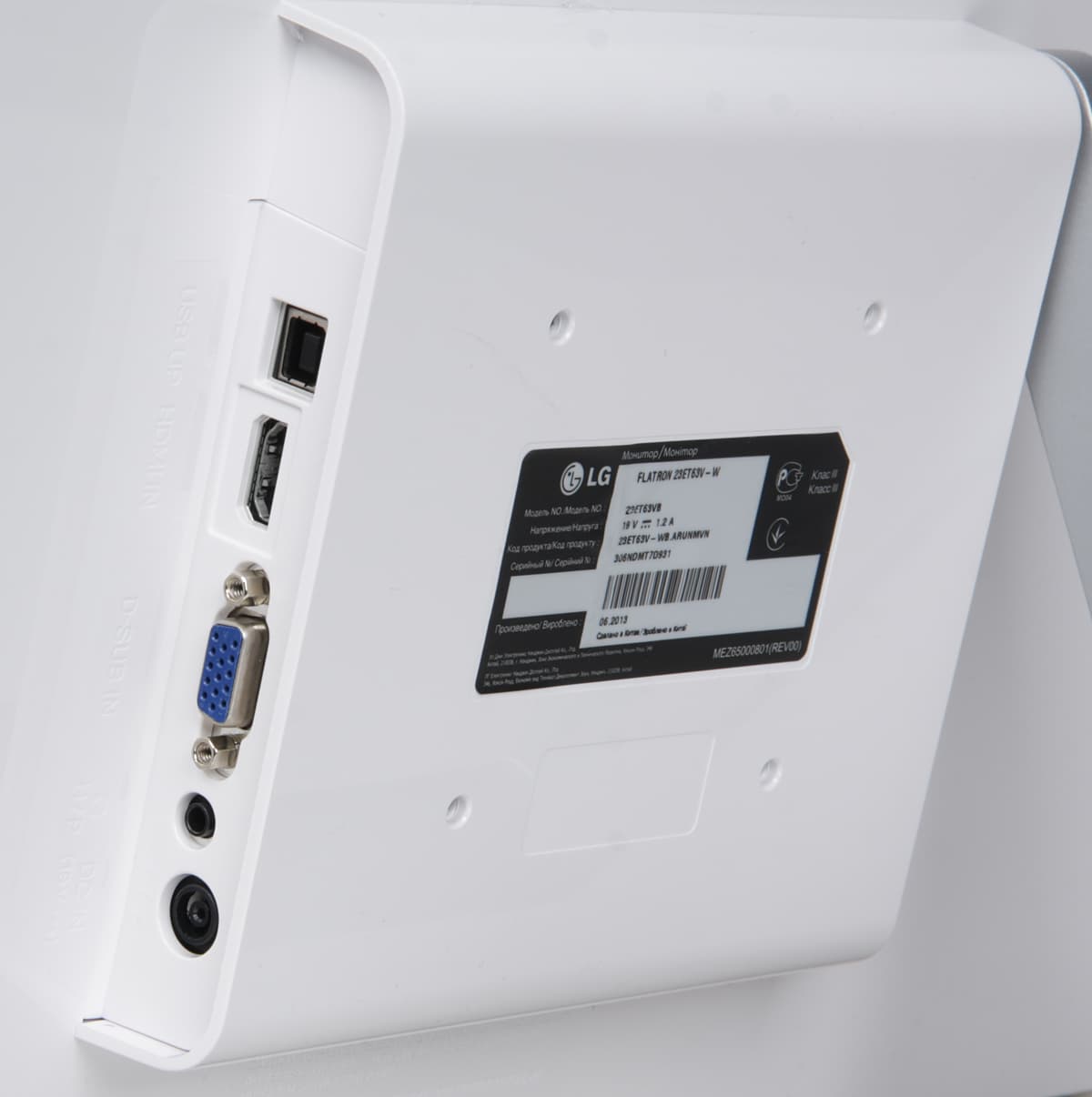

ЖК-монитор LG 23ET63V, разъемы

Монитор оснащен двумя входами: HDMI и VGA. Работает автоматическое переключение на активный вход. Ручной выбор входа осуществляется кнопкой на рамке. При подключении по HDMI в меню можно принудительно указать яркостный диапазон. Вход HDMI способен принимать цифровые аудиосигналы (только PCM стерео), которые выводятся после преобразования в аналоговый вид через гнездо миниджек 3,5 мм. К этому гнезду можно подключить внешнюю активную акустическую систему или наушники. Мощности выхода хватило, чтобы в 32-омных наушниках был большой запас по громкости. Качество звука в наушниках очень хорошее — звук относительно чистый, воспроизводятся все частоты, в паузах шума не слышно, но звуки с максимальной амплитудой сигнала заметно перегружают звуковой тракт. Громкость регулируется в меню.

Меню, локализация и управление

Индикатор питания при работе светится красным, в режиме ожидания медленно мигает и не горит, если монитор выключен. Постоянную подсветку индикатора питания можно отключить через меню установок. Когда на экране нет меню, первая (слева направо) кнопка выводит страницу с самыми важными настройками, откуда можно перейти к остальным страницам меню установок. Вторая кнопка — переключение режимов энергосбережения. Третья кнопка — выбор профилей. Четвертая — запуск автоматической подстройки под параметры VGA-сигнала. Пятая — переключение входов. Навигация по меню относительно удобная, отчасти благодаря тому, что в нижней части меню точно над кнопками располагаются подсказки по их функциям. При настройке изображения меню остается на экране, что немного мешает оценке вносимых изменений. Длительным нажатием на кнопку входа в меню включается блокировка экранного меню, что предотвратит случайное изменение настроек. Снимается блокировка аналогичным образом. Из дополнительных функций отметим наличие режимов энергосбережения и перехода в режим ожидания по истечении 4, 6 или 8 часов отсутствия нажатий на кнопки. Есть русская версия экранного меню.

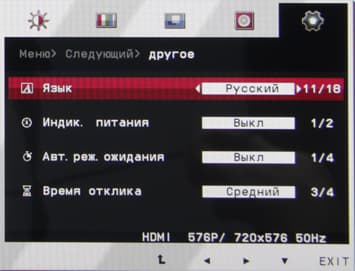

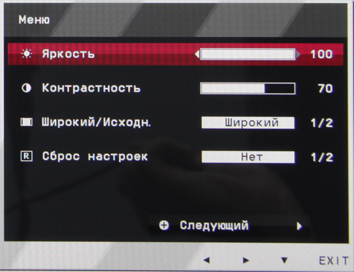

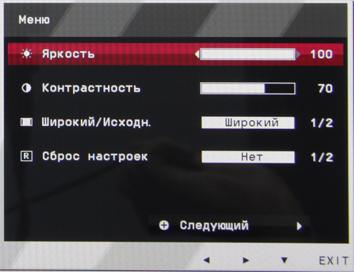

ЖК-монитор LG 23ET63V, меню установок

Кириллический шрифт меню ровный и читаемый. Качество перевода надписей в меню на русский язык хорошее. К монитору прилагается краткое руководство пользователя с русским текстом. На CD-ROM из комплекта мы обнаружили инсталляторы программы Adobe Acrobat Reader, а также PDF-файлы с полной версией руководства пользователя (вариант на русском языке присутствует) и драйвер монитора в виде комплекта из файлов *.CAT, *.ICM и *.INF.


Присутствуют стандартные настройки Яркость, Контрастность и Четкость.

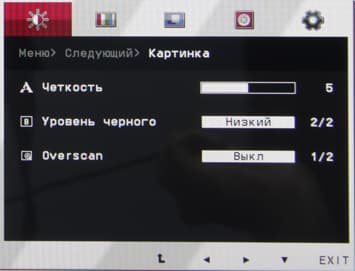

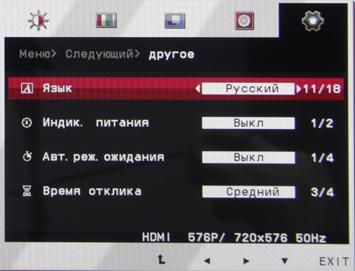

ЖК-монитор LG 23ET63V, меню установок

ЖК-монитор LG 23ET63V, меню установок

Цветовая температура устанавливается или выбором одного из трех предустановленных профилей или ручной регулировкой интенсивности трех цветов.

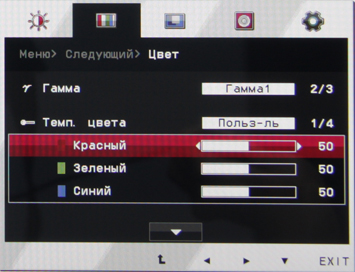

ЖК-монитор LG 23ET63V, меню установок

Кроме того, можно настраивать оттенок и насыщенность шести основных цветов. Есть три профиля гамма-коррекции.

Режимов геометрической трансформации всего два: Широкий — принудительное растягивание картинки на всю площадь экрана (подходит для сигналов 16:9 и анаморфированных фильмов в формате 4:3); и Исходн. — увеличение до границ экрана с сохранением исходных пропорций, правда в этом режиме в случае стандартных сигналов PAL/ NTSC пропорции картинки 4:3 немного искажаются. Кроме этого, при включении режима Overscan изображение немного увеличивается так, что его периметр уже не вмещается в область экрана, что убирает возможные помехи по краям изображения. Доступность режимов определяется типом видеосигнала.

При VGA-подключении автоматическая подстройка под параметры VGA-сигнала выполняется быстро и правильно, а на шкале серого различаются оттенки от 1 до 253. Как при VGA, так и при HDMI-подключении (вернее DVI с помощью переходника) поддерживается разрешение до 1920×1080 пикселей при 60 кадр/с включительно. Интерполяция низких разрешений к разрешению матрицы выполняется без артефактов. В режиме 1920 на 1080 пикселей яркостная и цветовая четкости максимально возможные, дополнительного подчеркивания контуров нет. «Кристаллический» эффект (микроскопическая вариация яркости) практически отсутствует.

Кинотеатральные режимы работы тестировались с использованием Blu-ray-плеера Sony BDP-S300 при HDMI-подключении. Монитор не поддерживает чересстрочные сигналы 576i и 480i, а сигнал 1080i выводится в режиме по полям, без продвинутого преобразования в прогрессивный вид. Режимы 576p, 480p, 720p и 1080p 50/60 кадр/с монитор поддерживает, а 1080p при 24 кадр/с не поддерживается. Тонкие градации оттенков различаются как в светах, так и в тенях. Яркостная и цветовая четкости очень высокие и определяются только разрешением входного сигнала. В режиме 1080p картинка выводится 1:1 без какой-либо интерполяции. При масштабировании артефактов не появляется.

Тестирование ЖК-матрицы

Оценка качества цветопередачи

Для оценки характера роста яркости на шкале серого мы измерили яркость 17 оттенков серого при различных значениях параметра Гамма. На графике ниже приведены полученные гамма-кривые (в подписях число в скобках — это показатель аппроксимирующей степенной функции):

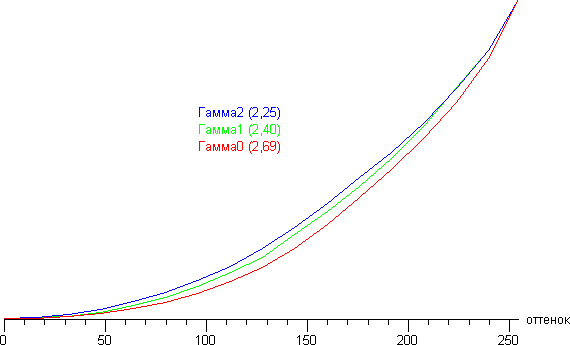

ЖК-монитор LG 23ET63V, Гамма-кривые

К стандартной гамма-кривая оказалась ближе всего при Гамма 2, но после уменьшения настройки Контрастность до 65 резкий рост в светлой части исчез и именно при Гамма 1 показатель аппроксимирующей функции стал ближе к стандартным 2,2, поэтому все дальнейшие измерения мы проводили при этом значении. Далее мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255). График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

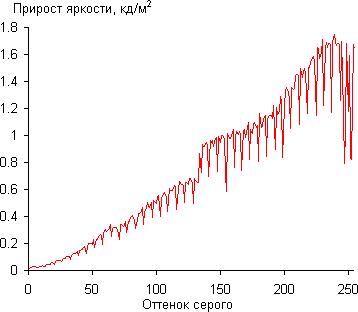

ЖК-монитор LG 23ET63V, Дифференциальная гамма-кривая

Рост прироста яркости в целом равномерный, и каждый следующий оттенок значимо ярче предыдущего. В темной области различаются все ближайшие к черному оттенки:

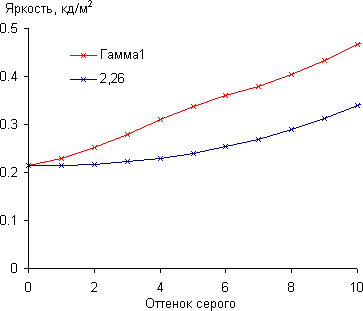

ЖК-монитор LG 23ET63V, Гамма-кривая, начальный участок

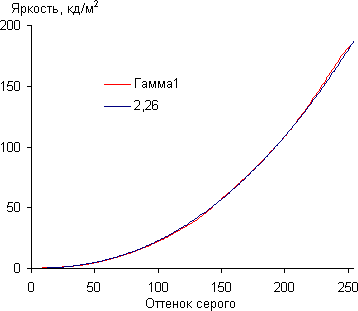

Аппроксимация полученной гамма-кривой дала показатель 2,26, что близко к стандартному значению 2,2. При этом аппроксимирующая степенная функция хорошо совпадает с реальной гамма-кривой:

ЖК-монитор LG 23ET63V, Гамма-кривая

Для оценки качества цветопередачи использовали спектрофотометр i1Pro 2 и комплект программ Argyll CMS (1.5.0).

Цветовой охват немного отличается от sRGB:

ЖК-монитор LG 23ET63V, цветовой охват

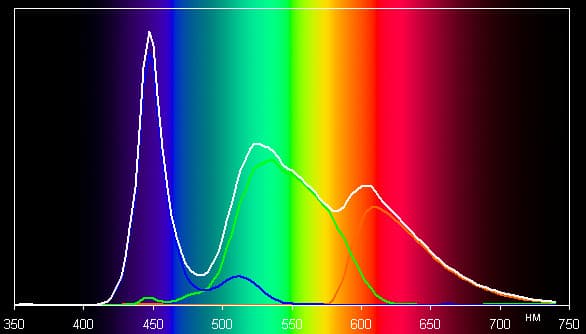

Так как цветовые координаты чистых цветов не сильно отклоняются от вершин треугольника sRGB, то цвета на данном экране близки к естественным. Ниже приведен спектр для белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов):

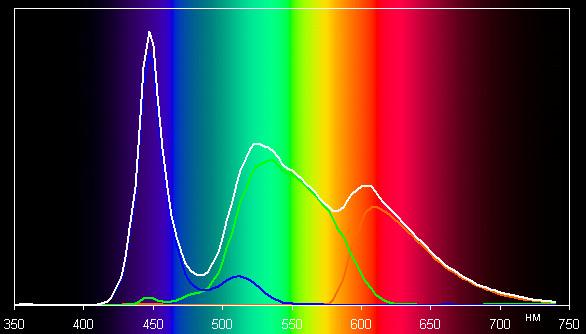

ЖК-монитор LG 23ET63V, спектр

Такой спектр относительно узким пиком синего и с широкими горбами зеленого и красного цветов характерен для мониторов, в которых используется светодиодная подсветка с синим излучателем и желтым люминофором.

Цветопередача при выборе профиля Теплый для цветовой температуры отличается от стандартной (в частности ΔE великовата), поэтому мы попытались вручную скорректировать цвета, регулируя усиление трех основных цветов. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) без коррекции (профиль Теплый) и после ручной коррекции (близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая):

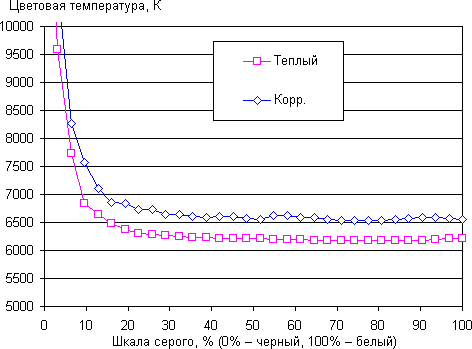

ЖК-монитор LG 23ET63V, цветовая температура

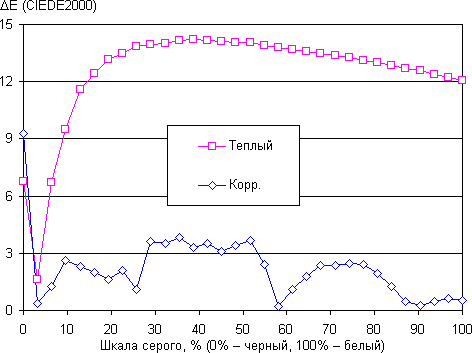

ЖК-монитор LG 23ET63V, дельта E

Ручная коррекция оказалась весьма полезной, так как цветовая температура стала ближе к стандартным 6500 К, а ΔE уменьшилась настолько, что на потребительском уровне к цветопередаче монитора все претензии пропали.

Измерение равномерности черного и белого полей, яркости и энергопотребления

Измерения яркости проводились в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). Контрастность вычислялась, как отношение яркости полей в измеряемых точках.

Параметр Среднее Отклонение от среднего
мин., % макс., %
Яркость черного поля 0,22 кд/м² −9,1 14
Яркость белого поля 214 кд/м² −8,0 7,8
Контрастность 970:1 −12 6,6

Аппаратные измерения показали хорошую равномерность всех трех параметров и относительно высокую контрастность. Визуально равномерность черного поля хорошая, только к нижним углам черное поле немного высветляется.

При выборе ряда профилей активируется динамическая подстройка яркости подсветки. Если эта функция работает, то установившаяся контрастность формально возрастает до бесконечности, так как на черном поле во весь экран подсветка просто выключается (курсора мыши достаточно для включения подсветки). Однако скорость изменения яркости невысокая, поэтому практической пользы от этой функции немного.

Энергопотребление и яркость белого поля в центре экрана:

Значение настройки Яркость Яркость, кд/м² Потребление электроэнергии, Вт
100 215,5 24,5
50 143 19
0 69,8 13,4

В режиме ожидания монитор потребляет 0,3 Вт.

При уменьшении параметра Яркость меняется только яркость подсветки, т.е. без ущерба для качества изображения (сохраняется контрастность и количество различимых градаций) яркость монитора можно менять в широких пределах, что позволяет с комфортом работать и смотреть фильмы как в освещенном, так и в темном помещении. На пониженной яркости мерцания подсветки обычно не видно, благодаря высокой частоте модуляции (прямоугольными импульсами со 100%-ной амплитудой) — 240 Гц. Однако при быстром движении глаз и на некоторых изображениях наличие стробоскопического эффекта заметить можно. Насколько такое мерцание сказывается на комфорте работы, зависит от индивидуальных особенностей.

Определение времени отклика и задержки вывода

Время отклика зависит от значения специальной настройки, которая управляет разгоном матрицы. Ступени регулировки четыре — выключено, низкий, средний и высокий. График ниже показывает, как меняется время включения и выключения при переходе черный-белый-черный (столбики вкл. и выкл.), а также среднее суммарное время для переходов между полутонами (столбики GTG):

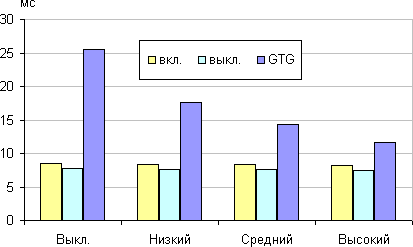

ЖК-монитор LG 23ET63V, время отклика

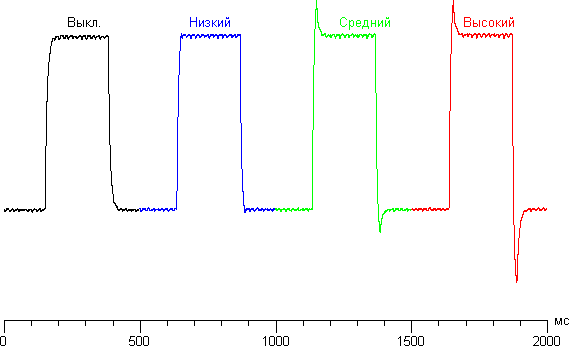

Так выглядят графики для перехода между оттенками 40% и 60% при различных значениях настройки, отвечающей за разгон:

ЖК-монитор LG 23ET63V, графики для перехода между оттенками 40% и 60%

Оптимальным значением с нашей точки зрения является предпоследняя ступень (Средний), так как при максимальном разгоне артефакты, скорее всего, уже будут заметны.

Задержка вывода изображения относительно ЭЛТ-монитора (тестируемый монитор подключен как первичный) составила 1,1 мс при VGA-подключении, и 5,4 мс при HDMI-подключении. С практической точки зрения можно считать, что изображение выводится без задержки.

Измерение углов обзора

Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном, горизонтальном и диагональном (из угла в угол) направлениях.

ЖК-монитор LG 23ET63V, углы обзора в вертикальной плоскости ЖК-монитор LG 23ET63V, углы обзора в горизонтальной плоскости
В вертикальной плоскости


В горизонтальной плоскости


ЖК-монитор LG 23ET63V, углы обзора по диагонали ЖК-монитор LG 23ET63V, яркость черного поля
По диагонали


Яркость черного поля в процентах от максимальной яркости белого поля


ЖК-монитор LG 23ET63V, Контрастность
Контрастность

Уменьшение яркости на 50% от максимального значения:

Направление Угол, градусы
Вертикальное −29/28
Горизонтальное −39/44
Диагональное −35/38

Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану в любом направлении, при этом графики яркости полутонов не пересекаются во всем диапазоне измеряемых углов. Однако яркость падает чуть быстрее, чем это обычно определяется в случае IPS-матриц стационарных мониторов. Возможно, как-то сказывается наличие стекла сенсорной панели. При отклонении в диагональном направлении яркость черного поля заметно возрастает, и черное поле приобретает желтоватый оттенок или остается почти нейтрально серым. Впрочем, яркость повышается всего до примерно 0,4% от максимальной яркости белого поля, то есть черный цвет у данного монитора стабильнее, чем у большинства мониторов с матрицами IPS. Контрастность в диапазоне углов ±82° для всех направлений значительно превышает 10:1.

Для количественной характеристики изменения цветопередачи мы провели колориметрические измерения для белого, серого (127, 127, 127), красного, зеленого и синего, а также светло-красного, светло-зеленого и светло-синего полей во весь экран с использованием установки, подобной той, что применялась в предыдущем тесте. Измерения проводились в диапазоне углов от 0° (датчик направлен перпендикулярно к экрану) до 80° с шагом в 5°. Полученные значения интенсивностей были пересчитаны в ΔE относительно замера каждого поля при перпендикулярном положении датчика относительно экрана. Результаты представлены ниже:

ЖК-монитор LG 23ET63V, Сдвиг цвета по вертикалиЖК-монитор LG 23ET63V, Сдвиг цвета в горизонтальной плоскости

ЖК-монитор LG 23ET63V, Сдвиг цвета по диагонали

В качестве реперной точки можно выбрать отклонение в 45°, что может быть актуальным в случае, например, если изображение на экране рассматривают два человека одновременно. Критерием сохранения правильности цветов можно считать значение ΔE меньше 3.

Из графиков следует, что при отклонении по всем трем направлениям оттенки претерпевают не очень значительные изменения, что в общем случае характерно для экранов на IPS-матрицах.

Тестирование сенсорной панели

Если рассматривать текущее на момент написания статьи положение дел, то с наибольшей вероятностью данный монитор будет использоваться совместно с компьютером, работающим под управлением операционной системы Windows 8. К сожалению такого у нас не оказалось, поэтому тестирование возможности пальцевого ввода мы проводили с помощью оказавшегося в доступе ноутбука HP EliteBook 8770w с установленной Windows 7. Подключив к нему монитор по USB, мы сразу и без принудительной установки каких-либо драйверов поучили в свое распоряжение монитор со встроенным тач-скрином. Собственно интерфейс системы (Windows 8, к сожалению, нужно было еще устанавливать), видимо, не особенно поддерживает режим нескольких одновременных касаний, поэтому для его проверки мы установили какую-то найденную в Сети утилиту, написанную на тормознутом Flash. Тесты в ней показали наличие поддержки 10 одновременных касаний, при этом попытка получить 11-е касание с помощью кончика носа успехом не увенчалась. Видео ниже демонстрирует 10-пальцевый метод ввода:

Большая задержка обусловлена по всей видимости, особенностями работы утилиты; то, что задержка небольшая, можно увидеть на видео ниже на примере работы в обычном и достаточно быстром Paint:

Отметим, что сенсорная панель этого монитора не заработала как устройство ввода при подключении к планшету Google Nexus 7 2013, при этом обычная мышь с интерфейсом USB с ним работает.

Выводы

Устройство получилось достаточно интересным, так как сочетает в себе функциональный и стильный дизайн, сенсорную панель, распознающую десять одновременных касаний, а также экран с матрицей IPS и хорошим качеством картинки. В целом, монитор можно считать универсальным, пригодным для выполнения типичной офисной работы, непрофессиональной работы с графикой, для просмотра кино и для игр, в том числе и в динамичные игры и/или с поддержкой пальцевого многоточечного ввода.

Достоинства:

  • Сенсорная панель, распознающая десять одновременных касаний
  • Стильный дизайн
  • Хорошее качество цветопередачи
  • Есть режим с разгоном матрицы
  • Минимальная задержка вывода
  • Отключаемая подсветка индикатора
  • Русифицированное меню

Недостатки:

  • Слабые антибликовые и олеофобные свойства экрана
