WinFast Xeye — виртуальные очки от Leadtek Research




У кого четыре глаза…
Дразнилка

В этом году исполнилось 10 лет с момента первых попыток создания устройств отображения информации, в той или иной степени способствующих созданию эффекта присутствия. В 1995 году свет удивили сразу три модели от разных производителей — CyberMaxx VR HMD, I-Glasses Personal VR Display System и Forte VFX1 Headgear VR System. Через некоторое время мутная волна нездорового интереса (не в последнюю очередь подогретого фантастическими кинофильмами разной степени бюджетности) схлынула, оставив на плаву только реально заинтересованных пользователей. Да и развитие технологий позволило значительно улучшить качество изображения, на смену 320х240х256 цветов пришли дисплеи с параметрами 800×600×24 бит. Выявились и свои лидеры рынка — компании iO Display Systems и DAEYANG E&C Co.,LTD. Кроме достаточно дорогих устройств с поддержкой стереорежимов и отслеживания ориентации в пространстве (трекинг), существует и демократичный (если в данном случае можно считать доступной цену в $200-300) класс очков, выполняющих функции одного дисплея.

Попробовать свои силы на этом рынке решила тайваньская Leadtek Research Inc, анонсировав в начале 2004 года продукт под названием X-eye. Первоначальные спецификации предполагали использование двух дисплеев, выполненных по перспективной технологии OLED (Organic Light Emitting Diode), используемой в настоящее время в некоторых мобильных телефонах и флэш-плеерах. Серийное устройство, появившееся через год (!), отличается от первоначального концепта.

Комплект поставки

Коробка впечатляет. Голографические элементы сочетаются с роскошными лозунгами типа «Another World For You» и «Truly awesome video quality».

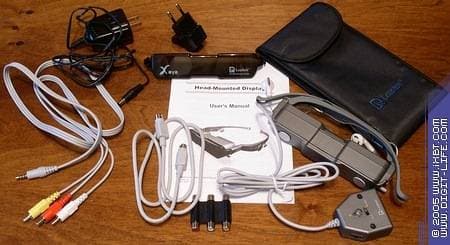

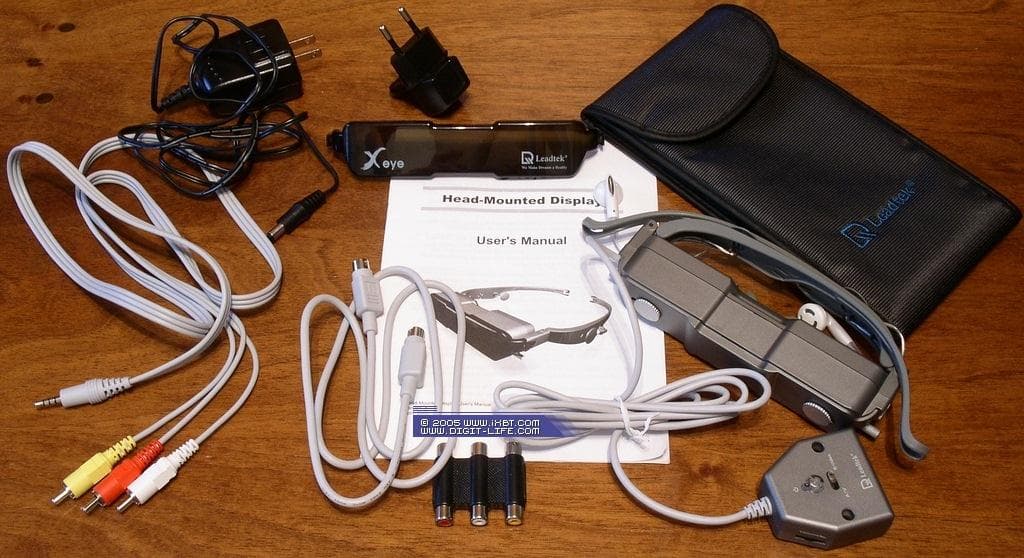

В коробке обнаружилось следующее:

  • Само устройство
  • Коммутационный бокс
  • Блок питания (5V)
  • Кабель S-Video — S-Video
  • Кабель RCA видео + 2 RCA аудио — mini-jack
  • Переходник 3 RCA — 3 RCA
  • Сумка для переноски
  • Руководство пользователя

Конструкция и спецификации

WinFast Xeye имеет следующие спецификации:

  • 50″ виртуальный экран
  • Коэффициент заполнения — >90%
  • Разрешение матриц — 432×240
  • Диагональ матрицы — 0,26″
  • Размер пикселя — 12×16,2 мкм
  • Глубина цвета — 24 бита
  • Частота обновления — 120 Гц
  • 15-кратное увеличение
  • Прямоугольные пластиковые линзы
  • Угол обзора (Field of View) — 22 градуса
  • Настраиваемое расстояние между центрами зрачков
  • Индивидуальная регулировка фокуса для каждого окуляра (диоптрическая настройка от -3 до +1)
  • Настройка яркости
  • S-Video и композитное подключение
  • Поддержка NTSC и PAL (для каждого стандарта выпускается своя версия)
  • Встроенные наушники
  • Малая потребляемая мощность (1.2 W)

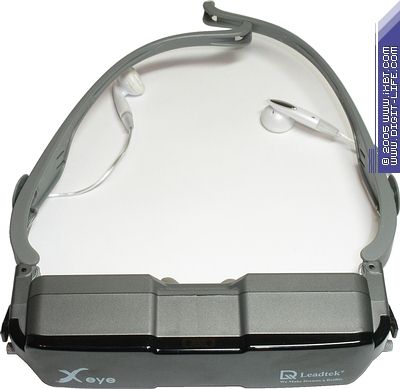

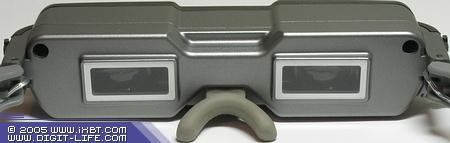

По сравнению с продукцией конкурентов (I-Scape II, DH-4400), Xeye выглядит простовато. Эргономика дужек средняя, очки слабо фиксируются на голове. Так что, резких движений делать не рекомендуется.

Носовой упор держит очки на достаточно большом расстоянии от глаз, что не лучшим образом сказывается на восприятии в условиях хорошо освещённого помещения.

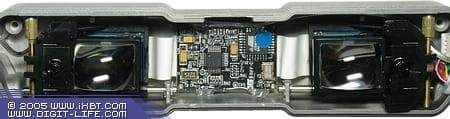

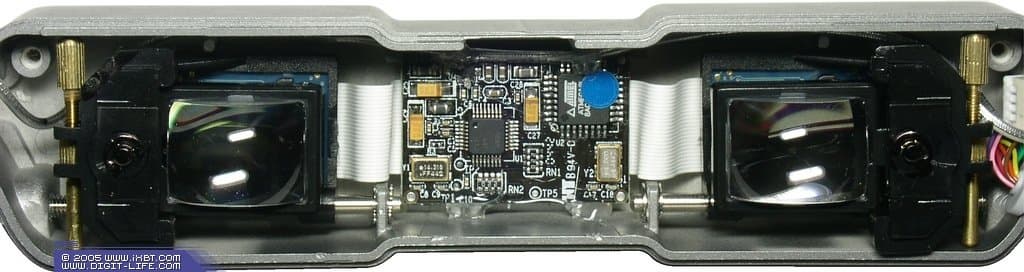

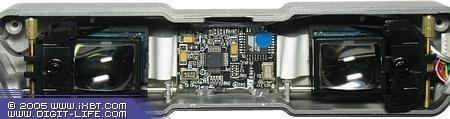

В Xeye используются матрицы, произведенные по технологии LCOS (Liquid Crystal on Silicon). При этом изображение формируется при помощи жидких кристаллов, но, в отличие от LCD, матрица работает на отражение, а не на просвет. Кроме того, слой управляющих элементов располагается под жидкими кристаллами. Это позволяет добиваться лучшего коэффициента заполнения, определяемого отношением площади, занимаемой управляющими элементами, к площади жидких кристаллов, формирующих изображение на поверхности. При уменьшении размера ячейки LCOS (уменьшение кристалла или увеличение разрешения при сохранении размера) межячейные промежутки уменьшаются пропорционально, в отличие от плазменных и LCD-дисплеев. Эта особенность LCOS позволяет более эффективно использовать площадь кристалла. Информацию о производителе матриц представители Leadtek Research предоставить не смогли, сославшись на конфиденциальность. Тем не менее, с большой долей вероятности можно предположить, что в Xeye используются LCOS дисплеи производства Displaytech, Inc серии LightView 311k (LV311k). Как и у многих производителей (JVC, Sony), разработанная Displaytech технология имеет также и своё фирменное название — Ferroelectric Liquid Crystal (FLC). В состав дисплея входят и 3 светодиода (LED), которые при производстве настраиваются для получения наиболее близкой к 6500К температуре для каждой конкретной матрицы. При этом сама матрица чёрно-белая, для получения определённой яркости в ПЗУ заносится значение ШИМ (широтно-импульсной модуляции). Контраст составляет 100:1, что объясняется использованием обычных светодиодов с широкими спектрами излучения, возможно, даже перекрывающимися.

Размер матриц компенсируется установкой линз с 15-кратным увеличением.

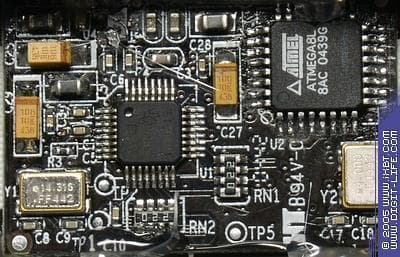

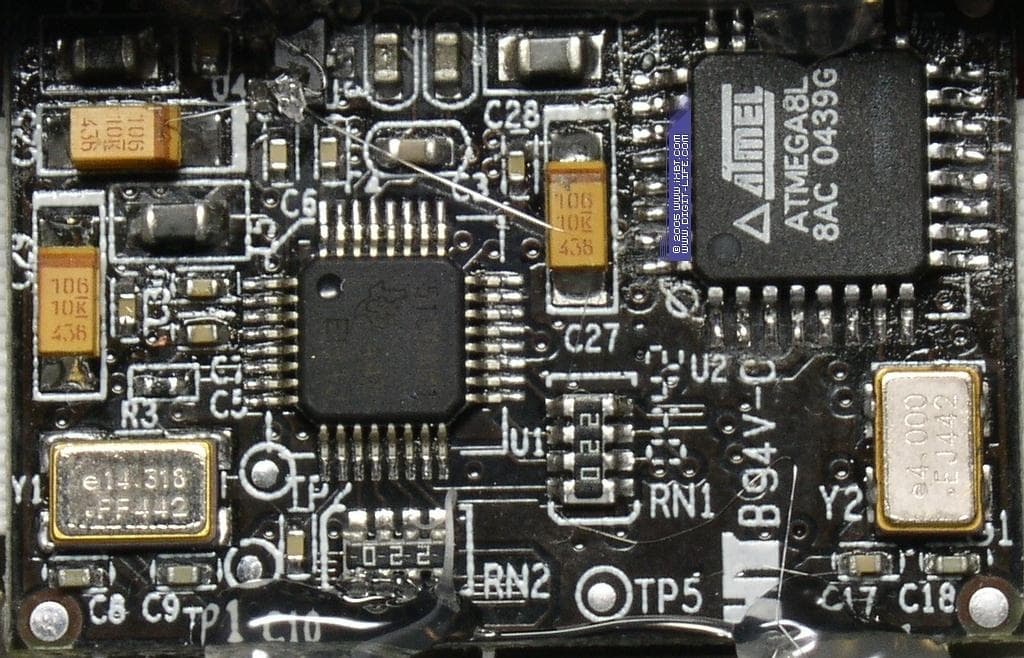

К сожалению, цифрового подключения в этой модели не предусмотрено. Аналогово-цифровое преобразование осуществляется при помощи устанавливаемого на многие модели современных USB 2.0- и автономных TV-тюнеров экономичного (115 мВт) 9-битного АЦП TVP5150AM1 от Texas Instruments Incorporated. Для управления устройством используется 8-битный RISC микроконтроллер ATMEGA8L производства Atmel Corporation.

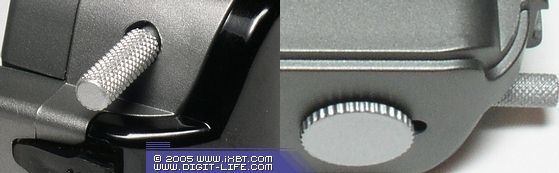

Регулировка расстояния между окулярами производится размещёнными по бокам рукоятками. Для настройки фокуса используются ручки, скрытые за декоративной съемной панелью.

Подключение

Коммутация организована достаточно странно. Для подключения к композитному видеовходу и аудиоразъёмам (только RCA) используется один кабель. Таким образом, при работе с источником изображения, оснащённым S-Video выходом, используется два кабеля. Непосредственно S-Video — S-Video и вышеуказанный кабель, подключающийся к разъёму Mini A/V (mini-jack). А если добавить к этому ещё и блок питания, то назвать такую схему изящной при всём желании не получается.

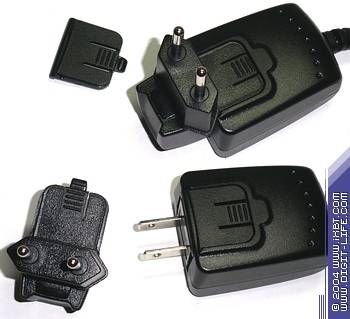

Кстати, конструкция сетевого адаптера предоставляет возможность подключения к разным видам розеток без использования переходников.

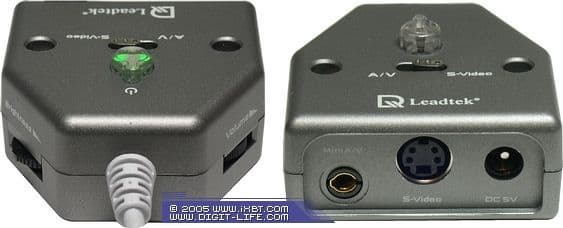

Кроме разъёмов, на коммутационном боксе расположены органы управления.

К ним относятся кнопка включения с зелёной подсветкой, переключатель S-Video/композитный вход, качалка цифровой настройки яркости и колёсико регулировки громкости.

При тестировании использовались S-Video и композитный выходы видеокарты и аналогичные выходы DVD-проигрывателя BBK DV964S.

Конфигурация тестового компьютера

  • Процессор Athlon 64 3800+ (Socket 939)
  • Системная плата Foxconn WinFast NF4UK8AA-8EKRS (чипсет NVIDIA nForce4 Ultra)
  • Оперативная память 2 ГБ (2×1024 МБ PC3200 Samsung)
  • Видеокарта HIS RADEON X850 XT Platinum IceQ II
  • Звуковая карта Creative Sound Blaster Audigy 2ZS
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
  • DVD ROM 12x/48x Hitachi GD-7500BV
  • CD ReWriter TEAC 540E 40x12x48
  • DVD ReWriter NEC ND-3500A
  • Блок питания Thermaltake HPC-420-102 DF
  • Операционная система Windows XP Professional (SP2) ENG

Качество

Напомним, что WinFast Xeye предполагается использовать в качестве одиночного дисплея, в связи с чем, стереорежимы не поддерживаются.

Несмотря на наличие диоптрической подстройки и регулировки расстояния между окулярами, без участия глазных мышц добиться визуального совмещения изображений с левого и правого дисплеев не получается. Впрочем, данная особенность относится ко всему классу подобных устройств.

Признаться, качество изображения меня удивило. Если хорошую цветопередачу и отсутствие артефактов на динамических сценах я ещё мог предположить, то пикселизация изображения ожидалась намного более заметной. Субъективно разрешение воспринимается примерно на уровне 800×600. Оказалось, что при подключении к видеокарте остаются читабельными даже шрифты размером 10-11. При выводе с DVD-проигрывателя испытательной таблицы ИТМ-01-98 по центральному полю различимы 400 линий.

Благодаря конструктивным особенностям, небольшой угол обзора практически не влияет на восприятие.

Сложно сказать, соответствует ли изображение 50″ экрану (в частности, из-за сложностей с определением расстояния до виртуального дисплея), но большим оно точно воспринимается. Привыкнув, при просмотре фильмов начинаешь ощущать себя в кинотеатре на VIP-месте. Относительно комфортному просмотру способствует и высокая частота обновления.

Ощущения от игр более субъективны. Желающие смогут провести аналогию с подключением, скажем, к проектору. Разве что, глаза сильнее устают от необходимости одновременно отслеживать изменения игровой действительности и держать в фокусе оба дисплея. Кстати, об усталости. Пожалуй, это самый большой минус WinFast Xeye. Не в последнюю очередь, благодаря не самой удачной эргономике.

Запаса яркости более чем достаточно для любых случаев, но я, пожалуй, предпочёл бы лучшую защиту от внешнего освещения.

Из недостатков следует отметить бордюры по краям изображения, иногда заметные артефакты на тёмных участках (предположительно связанные с использованием нормально чёрных матриц и недостаточной мощностью управляющего процессора) и невысокое качество встроенных наушников.

Выводы

Пожалуй, первый блин Leadtek в этой области нельзя назвать комом. Да, устройство имеет свои недостатки, но в целом с поставленной задачей справляется.

Плюсы

  • Хорошее качество изображения
  • Большой виртуальный экран
  • Глубина цвета — 24 бита
  • Частота обновления 120 Гц
  • Настраиваемое расстояние между центрами зрачков
  • Индивидуальная настройка фокуса для каждого окуляра
  • Настройка яркости
  • Настройка громкости
  • S-Video и композитное подключение
  • Встроенные наушники

Минусы

  • Отсутствие цифрового видеовхода
  • Отсутствие защиты от внешнего освещения
  • Средняя эргономика
  • Не очень удобная коммутация
  • Иногда возникающие артефакты на тёмных участках
  • Невысокое качество встроенных наушников

В данном случае использование LCOS-матриц является вполне оправданным. Leadtek WinFast Xeye обеспечивает хорошее качество изображения при действительно портативном размере. Хотя, в побывавшем у нас исполнении это устройство нельзя рекомендовать для мобильного использования. Для решения этой проблемы производитель предлагает комплект аккумуляторов и зарядное устройство. Разумеется, такая доукомплектация не может не сказаться на конечной стоимости. Таким образом, мы переходим к самой неприятной части нашего повествования. Рекомендуемая розничная цена Leadtek WinFast Xeye на момент выхода обзора составляет $369.

Средняя текущая цена (количество предложений) Leadtek WinFast Xeye в московской рознице: Н/Д(0)



Автор выражает благодарность
Игорю Чудакову aka Chudik и
Владимиру Родионову
за помощь в подготовке этого обзора
