Система Крепления Ergotron LX


Тестируя LCD-мониторы, мы всегда уделяем пристальное внимание конструктивному исполнению корпуса и подставки: какие степени свободы заложены, каковы минимальные и максимальная высота, можно ли повернуть экран, и так далее? Довольно часто эти функции весьма ограничены, либо практически рудиментарны. Что же делать? Сегодня мы познакомимся с независимой крепежной системой, которая может ответить на заданные вопросы, не затрагивая сами мониторы.

Методика

Тест состоит из трех частей:

Знакомство

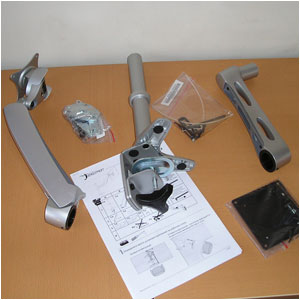

Ergotron LX (далее просто «LX») поставляется в небольшой коробке, в которой в четырех секциях компактно уместились три части-кронштейна, заботливо обтянутые мягким поролоном, и три пакетика с мелкими крепежными элементами.

В комплект входит десятистраничная печатная инструкция по монтажу на русском языке, которую мы рекомендуем внимательно изучить до начала сборки.

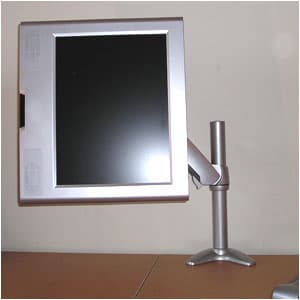

спереди сбоку

Осмотрим каждую деталь: основные части сделаны из прочного металла, покрашенного серебристой краской в цвет, совпадающий с дизайном большинства мониторов и бытовой техники (для этого теста мы намеренно взяли 15-дюймовый ЖК-телевизор, чтобы продемонстрировать, что LX удобен не только для компьютерных пользователей).

Кронштейн может крепиться как к торцу стола (или иной прочной поверхности), как будет показано ниже, так и насквозь, через отверстие (характерное для большинства офисной мебели, куда обычно продевают провода для того, чтобы они не шли по всей рабочей площади и не эстетично свисали сзади). В последнем случае используются металлические площадки-накладки и длинный винт для затяжки.

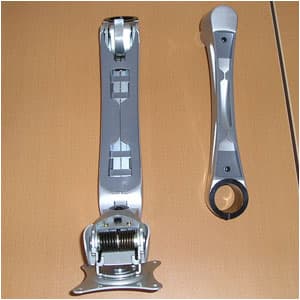

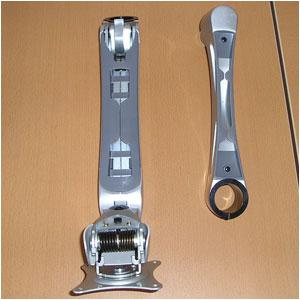

В тыльной части кронштейна (и экстенштена, как называется «средняя» часть) предусмотрен канал для проводов, частично закрытый пластиковой заглушкой. Основная, крепящая к поверхности, часть выполнена в виде трубы и не предусматривает скрытой проводки. Вместо этого инструкция рекомендует использовать гибкие стяжки, входящие в комплектацию LX.

Сборка

Сборка — весьма простой путь даже для не имеющих серьезных навыков в работе с инструментом. В случае затруднений поможет подробная иллюстрированная инструкция, правда, в нашем случае она не понадобилась.

Шаг 1.

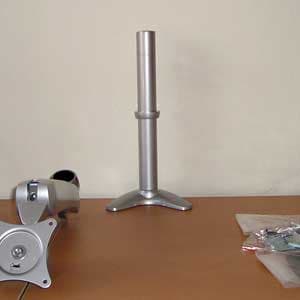

Закрепим основание LX к столу, использовав барашковый механизм для притягивания платформы. Не забудем убедиться, что между задним торцом и стеной (или иной помехой) есть достаточно расстояния (минимум 10 см), несмотря на то, что затем нам потребуется зазор лишь в 3 мм.

В итоге на столе размещены лишь небольшие «лапы» (глубиной 12 и шириной 17 см).

Обратите внимание на стопорное кольцо на трубе — оно сыграет свою роль в дальнейшем. А пока запомним, что оно может перемещаться по всей длине трубки и крепится скрытым винтом с затяжкой малым шестигранником.


Шаг 2.

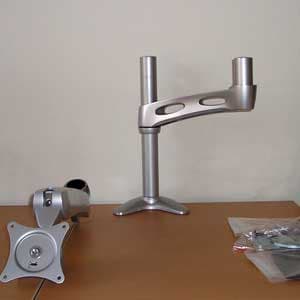

Вставляем экстенштен, который должен упереться на стопорное кольцо.

В торце экстенштена также есть фиксирующий винт, для затяжки которого потребуется уже другой шестигранник.


Шаг 3.

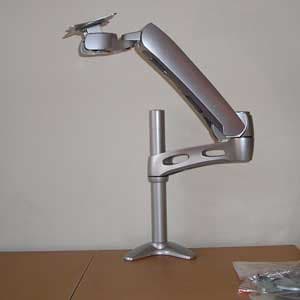

Вставляем конечную часть кронштейна и смотрим на положение площадки под панель. Для правильного монтажа площадка должна смотреть вверх, как на фотографии. Почему так? Под весом монитора площадка будет поворачиваться (внутри встроена пружина) и монитор как бы опустится перед нашими глазами.

Перепутаете — придется еще раз открутить и закрутить 4 винта.


Шаг 4.

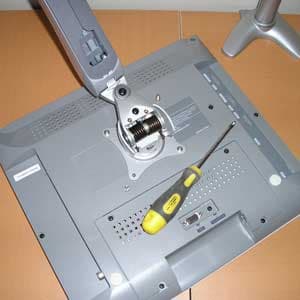

Запомнив положение площадки, берем панель и, используя приложенные винты, крепим ее к кронштейну через готовые отверстия (VESA).

Обратите внимание — на фотографии показано правильное положение кронштейна и панели. Если закрепить панель иначе, то вы получите изображение вверх ногами и не сможете его развернуть (у площадки степень свободы рассчитана на поворот лишь на 90 градусов).


Шаг 5.

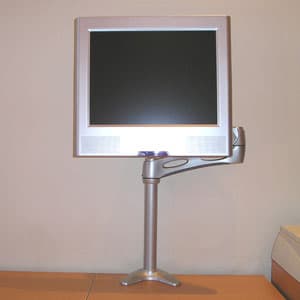

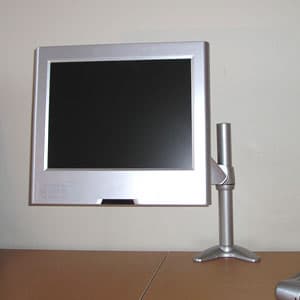

Придерживая панель и кронштейн, вставляем его в основание (сняв пока экстенштен). Все готово!


Теперь проверим стабильность конструкции при использовании экстенштена. Для этого снимаем панель, вставляем экстенштен и уже на него «нанизываем» кронштейн с панелью.

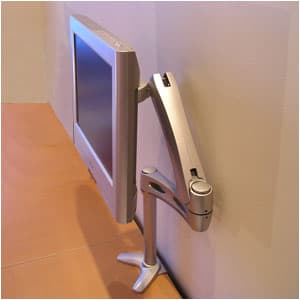

Посмотрим с разных сторон на то, что получилось:

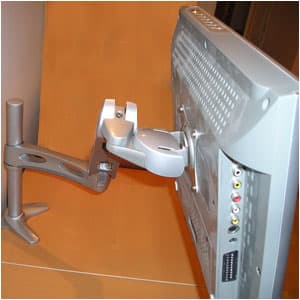

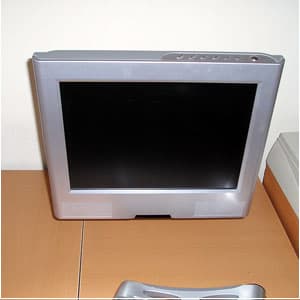

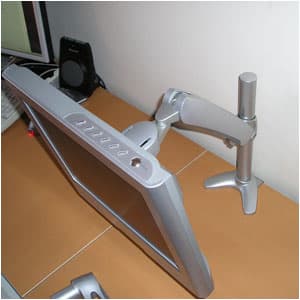

спереди сбоку

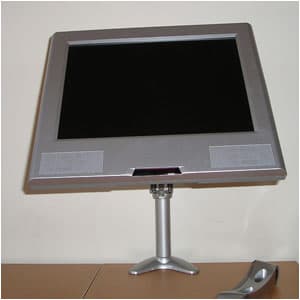

спереди сбоку

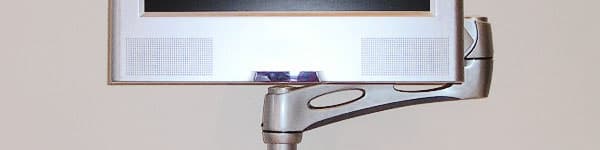

Вся конструкция довольно стабильна, люфтов нет и ощущается определенный резерв по весу.

Обратите внимание на огромный запас по высоте — такого нет ни у одной стационарной конструкции монитора или телевизора! При этом в самом нижнем положении экран фактически касается поверхности стола, а расстояние от стены примерно в полтора раза меньше, чем у типичного LCD-монитора этой диагонали.

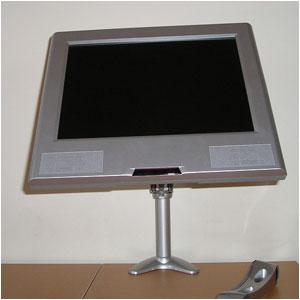

Теперь давайте посмотрим, что получается, если использовать экстенштен:

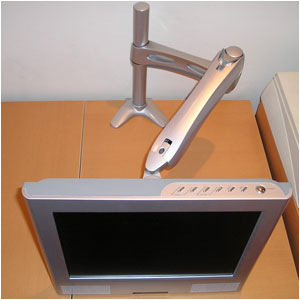

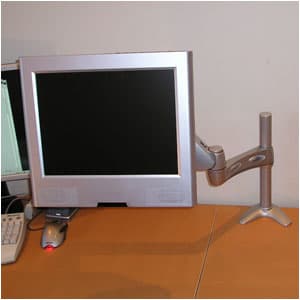

спереди сбоку
спереди сбоку

Внушает, не правда ли?

Работаем

В заключении подключим телевизор к компьютеру и телевизионной антенне, чтобы в двух режимах оценить удобство LX в работе и на отдыхе.

Начнем с работы: в данном случае для оператора, расположенного за рабочим столом, LX не предлагает каких-либо сверхэксклюзивных возможностей. Впрочем, если у вас недорогой монитор без регулировки по высоте, то LX решит эту проблему и с большим запасом.

При этом поворот на 90 градусов прост и удобен, а это весьма ценное свойство, ведь штатный pivot встречается довольно редко даже для 19-20″ мониторов, а для 15″ и 17″ практически не существует. Правда, надо помнить, что провода от панели должны иметь небольшой запас, иначе вы легко перекрутите или, что еще хуже, сломаете разъемы-коннекторы!

Как подчеркнуть уникальность LX? Опустите экран на уровень стола. Вышло? А такое невозможно для обычных мониторов, так как в лучшем случае нижняя кромка ляжет на большую подставку. У LX в ней нет необходимости.

Чем еще полезен LX? Например, если у вас большой угловой стол, и вы сидите напротив угла, то нет смысла ставить перед собой обычный монитор. Ведь тем самым вы существенно уменьшите площадь стола (все пространство за монитором окажется бесполезным). А, прикрепив LX сбоку, вы получаете буквально всю площадь для любых нужд!

Теперь возьмем конфигурацию с экстеншеном. И сразу видна избыточность. В чем же ее смысл? Очевидно, это рассчитано для тех, кто не сидит за столом, а стоит. Например, консультант в торговом сале или специалист, отпускающий товар. Для него легко регулируемый экран с огромным запасом по высоте и повороту это «то, что доктор прописал».

Переключив видеовходы на телевизионные новости, мы решили, что настольное крепление для ТВ — не самое интересное. Гораздо жизненнее закрепить монитор на стене (как, кстати, использованный в тесте телевизор и провел почти два года эксплуатации).

В таком виде смотреть телевизор довольно удобно, но каких-либо заметных отличий от традиционных систем (типа Vogel's) мы не обнаружили. Но у Ergotron есть и другие модели в наличии, в том числе и для настенного монтажа. Смотрите подробнее на сайте компании.

Выводы

LX от Ergotron это, несомненно, интересное решение, которое не только поможет ликвидировать технические ограничения уже купленной техники, но и даст такие степени свободы, которые несвойственны типичной офисной технике.





Оборудование предоставлено на тестирование
компанией «Ergotron»
